Нет сомнений, что каждый из нас способен понять и осознать всю важность отопительных котлов. Именно котел является генератором тепла, которое подает теплоноситель отопительным приборам. Однако чтобы приборы отопления эффективно выполняли свои функции, должна быть правильно выполненная обвязка котла отопления. Так, это совокупность всех дополнительных соединительных приборов, которые служат для того чтобы соединить котел и распределительную сеть.

Oбвязка котла отопления

Для чего нужна обвязка?

Задача обвязки котла отопления – в предохранении приборов от такого неприятного явления, как перегрев. Так, обеспечиваются ключевые качественные характеристики котла отопления – его простота и надежность функционирования. Если обвязка будет сделана грамотно и правильно, то это позволит вам сэкономить средства, и не только на том, что тепло будет эффективно распределяться по помещениям, но и на монтаже дорогой автоматики.

Но еще больше выгоды принесет обвязка котла отопления своими руками. Стоит заметить, что это особенно важный нюанс при твердотопливном котле – для таких котлов вообще не предусматривается автоматика.

Именно поэтому обвязка должна быть сделана правильно, чтобы она способствовала максимальной эффективности функционирования котла, даже большей, нежели при использовании дорогостоящего оборудования на газу.

Обвязка твердотопливного котла

Классика жанра

Верно сделанная обвязка котлов отопления – это залог эффективного применения системы отопления. И здесь важно особенное внимание уделить такому моменту, как регулирование температуры на входе-выходе – чтобы не было больших перепадов.

Сначала, пока не будет достигнута необходимая температуры, циркуляция носителя тепла будет проходить по малому контуру. Затем он пойдет в большой контур – именно он и отвечает за обогревание здания. Чтобы регулирование температурного режима было качественным, следует создать несколько контуров в системе отопления.

Рекомендуем к прочтению:

Что входит в схему обвязки?

Как правило, схема обвязки котла отопления включает следующие конструктивные компоненты:

• Циркуляционный насос.
• Термоголовку (клапан распределения).
• Расширительный бак.
• Кран балансировки.
• Сливные и шаровые краны.
• Манометр.
• Проходной фильтр.
• Обратный, предохранительный, воздушный, проходной клапаны.
• Хомуты.
• Уголки.
• Муфты.
• Тройники.
• Крепежные элементы.

Основные элементы отопительной системы

А если котел настенный?

Все компоненты, которые подключаются к настенному котлу, должны быть встроены в схему обвязки. Существует несколько способов, по которым выполняется обвязка котлов отопления своими руками:

• Горячее водоснабжение.
• Теплый пол.
• Отопление.

Если у вас система с одним контуром, то разобраться с такой схемой будет легко – при установке нужно четко придерживаться схемы, которая изложена в руководстве установки и работы котла отопления.

В вот в двухконтурных системах все не совсем так. Схема обвязки такого вида котла будет или прямая, или смесительная. В первом случае регулирование температуры будет осуществляться только за счет горелки, а во втором – не только за счет горелки, но и смесителем с сервоприводом.

Обвязка настенного котла

Что такое аварийные схемы?

Какой бы ни была конструкция вашей отопительной системы, схема обвязки двухконтурного котла должна иметь и аварийную схему. Именно такая схема будет способна обеспечить полноценную работу отопления в случае нестандартных ситуаций. К таким ситуациям обычно относят отключение электрической энергии.

Рекомендуем к прочтению:

Существует несколько вариантов аварийных схем:

• Вода из водопровода. Стоит отметить, что такой вариант очень редко используется в действительности, так как он не очень эффективен. Ведь обычно если отключается электроэнергия, то и водопроводная система также перестает функционировать. Конечно, некоторое количество воды останется благодаря гидроаккумулятору, но этого будет совсем мало для защиты от перегревания. А вот если у вас в качестве носителя тепла применяется антифриз, то около 150 литров этого дорогого средства уйдет в канализацию!
• Работа насоса циркуляции от бесперебойника. В таком случае эффективным решением при отключении электрической энергии будет применение бесперебойника. Но и здесь вас может поджидать несколько недостатков. Сам по себе бесперебойник может просто не сработать. Обвязка котла отопления полипропиленом потребует постоянного наблюдения и обслуживания. А аккумуляторы следует постоянно держать в рабочем виде – то есть, регулярно заряжать и контролировать, чтобы они были работоспособны.

Применение БИП в системе отопления

• Гравитационная циркуляция. Здесь имеется ввиду специальный контур, который отличается своими малыми размерами. Этот контур выполняет функцию теплосъема лишнего тепла в системе отопления. Включается такой контур сразу после того, как отключается насос. Но в таком случае не будет отапливаться все здание.
• Наличие специального аварийного контура. Такой вариант, как правило, наиболее оптимальный. Аварийный контур – это часть хорошей штатной системы отопления. Так, данная схема просто заставляет гравитационный и принудительный контуры работать в разных частях вашей отопительной системы с стандартном режиме. Однако при отключении насоса функционировать будет только гравитационная схема.

Еще варианты

Также стоит отметить такую ситуацию, как наличие в системе отопления более одного отопительного котла. Если будет осуществлена обвязка двух котлов отопления – то это решит сразу несколько сложных задач. Прежде всего, установка больших мощностей – это достаточно тяжелые приборы, которые будет трудоемко занести, монтировать и обслуживать в дальнейшем. Именно поэтом некоторые ставят несколько маленьких котлов.

Подключение двух котлов к системе отопления

Также, если вдруг один из котлов выйдет из строя, его можно будет убрать из системы, а тем временем, спокойно осуществить ремонт без потери работоспособности системы отопления. Таким образом, схема обвязки двух котлов отопления – это реальный вариант, который имеет место быть в различных системах отопления.

На основе приведенного материала можно отметить, что обвязка котла отопления – это важный и серьезный шаг. И чтобы осуществить обвязку правильно, следует объективно оценить свои силы. Можно пригласить специалистов – в настоящее время стоимость обвязки котла отопления не так уж велика. А для любителей делать все самостоятельно у нас вы найдете подробные фото и видео материалы по обвязке котлов отопления.

Схема обвязки котла отопления

Автономная система отопления позволяет сделать загородный дом пригодным к жизни даже в зимнюю пору. Безусловно, для сохранения тепла ещё нужно уложить утеплитель и поставить надёжные окна с высокой степенью герметизации. Но без хорошего котла всё это будет бесполезным.

Чтобы система работала в полную силу необходимо правильно сделать обвязку котла отопления. В противном случае её функционирование будет находиться под большим вопросом. Особенно сильно неправильная обвязка влияет на производительность системы.

Внимание! По сути обвязка — это подключение котла к трубам отопления. Но чтобы правильно её сделать, нужно усчитать множество факторов.

Есть целый ряд правил и нормативов, которые позволят сделать обвязку максимально эффективной. Очень важно всё корректно подключить. Это позволит оптимизировать функционирование.

Важность правильной обвязки котла отопления

Перед тем как сделать обвязку котла своими руками, не помешает более подробно узнать, зачем это стоит делать. Во-первых, от того, насколько правильно сделана эта операция, зависит, не будут ли элементы системы перегреваться. Во-вторых, оптимальная конструкция позволяет увеличить срок эксплуатации системы.

Внимание! Если вы хотите сделать отопительную систему, которая прослужит вам долгие годы без ремонта и замены деталей — правильная обвязка котла просто необходима.

Если сделать обвязку котла отопления правильно, то это поможет распределить тепловую нагрузку с максимальной эффективностью. Оптимальное распределение тепловой жидкости по всему контуру даст возможность ускорить нагрев.

Особое значение схема обвязки имеет для твердотопливных котлов отопления. Дело в том, что автоматизация работы устройства работает довольно плохо, и чтобы обеспечить её максимальную эффективность нужно сделать хорошую обвязку. Результатом вашей работы станет саморегулирующаяся структура.

Особенности классической обвязки

Конечно же, чтобы сделать качественную обвязку котла отопления лучше всего пользоваться уже имеющимися схемами, которые смогли не раз доказать свою эффективность.

При этом чтобы сделать всё как нужно, необходимо всё правильно подключить. Также не помешает установить регуляторы на входе и выходе. Подобные устройства позволяют с намного большей эффективностью выполнять контролирующие функции.

Внимание! Датчики регулировки температуры на выходе и на входе позволяют избежать перепадов температуры.

По классической схеме нужно будет сделать обвязку котла отопления с учётом наличия двух контуров системы: маленького и большого. Данная схема работает следующим образом: вначале нагревается малый контур, но как только котёл войдёт в рабочий режим, жидкость, текущая по трубам, будет перенаправлена в большой.

Внимание! Результатом эффективного взаимодействия малого и большого контура является обогрев всего здания.

Из представленной выше информации можно сделать закономерный вывод — чем больше контуров, тем лучше отопление дома. Это позволяет осуществлять намного более точную регулировку процесса.

Чтобы сделать обвязку котла отопления вам понадобятся следующие элементы:

• обратные клапаны,
• предохранительные клапаны,
• кронштейны,
• фильтры,
• запорная арматура,
• манометр,
• насос,
• расширительный бак,
• термометр.

Имея все эти элементы, вы сможете сделать качественную обвязку котла отопления. При чём затраты при этом будут минимальными.

Схемы обвязки

Чтобы вам было проще выбрать идеально подходящую для вашего дома схему обвязки отопительного котла, сначала их нужно все классифицировать. Классификация возможна по следующим характеристикам:

• способу циркуляции,
• методу разводки,
• по методу коллекторной разводки.

Даже сама схема обвязки котла отопления может иметь несколько серьёзных модификаций, которые в значительной мере определяют её функциональные возможности:

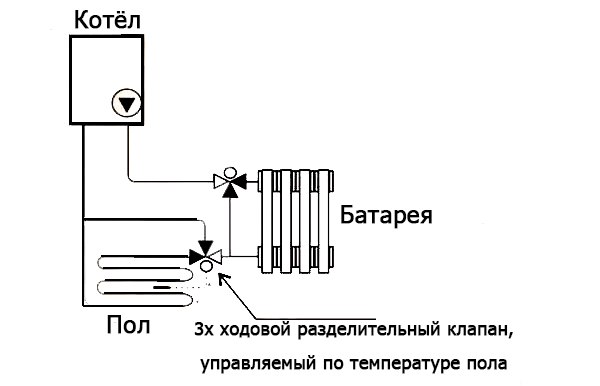

• с обогреваемым полом,
• классическая структура отопления,
• с подсоединением к контуру горячего водоснабжения.

Само наличие двухконтурного котла предусматривает прямую и смесительную схему подключения отопления. Поэтому именно на этапе выбора конструкции вы должны принять решение, от которого зависит вся дальнейшая работа системы.

Подключение двухконтурного котла отопления сделать сложнее, чем одноконтурного, но возможности конструкции того стоят. Мало того, правильное подключение позволяет обеспечить высокую теплоэффективность.

Внимание! Подключение двухконтурной системы отопления к ГВС отличается значительной сложностью.

Каждый котёл отопления уникален, поэтому чтобы сделать правильную обвязку первым делом нужно изучить инструкцию. Это поможет учесть все нюансы устройства и сделать правильный выбор в пользу той или иной системы.

Одноконтурные котлы представляют собой куда менее простые конструкции. К примеру, они оборудованы только одно горелкой. С её помощью невозможно осуществлять настолько точный контроль, как у двухконтурного аналога.

Именно поэтому, чтобы сделать качественную обвязку котла лучше всё-таки использовать двухконтурные конструкции. Они имеют две горелки, а управление осуществляется специальным сервоприводом, оснащённым смесителем. Такая управляющая схема намного более удобна при использовании.

Сделать обвязку двухконтурного котла тяжелее, чем одноконтурного, но проделанная работа в полной мере себя оправдывает. Тем не менее вы должны сохранять придельную осторожность и внимательность, ведь при неправильной обвязке последствия будут более чем значительными.

Дополнительные схемы

Как видите, основные схемы обвязки котла отопления могут быть довольно разнообразными. Но общая работа системы зависит не только от них. Огромное значение имеют вспомогательные системы, к которым относят:

• Дополнительное хранилище воды. Довольно часто при отключении электричества пропадает и вода. Чтобы этого избежать нужно установить специальный резервуар, который станет частью схемы обвязки котла отопления. Он позволит некоторое время не ощущать дискомфорт от отключения.
• Насос с аккумулятором. На первый взгляд данный вариант является идеальным при отключении электроэнергии. Но не всё так просто: вы должны постоянно следить за состоянием аккумулятора. Мало того, подобная рабочая схема не отличается особенной надёжностью. Из-за этого автоматическое срабатывание может проходить с перебоями.
• Гравитационный контур. Главным достоинством подобного контура является снижение нагрузки на конструкцию. Он позволяет обогревать только определённые места, что делает устройство поддержания температуры более экономным. Элемент включается в работы тогда, когда выключается насос. Поэтому его мощности недостаточно чтобы обогреть целый дом.
• Аварийный контур.  Данный вариант позволяет сразу задействоваться гравитационный и принудительный контуры. Когда питание исчезает активным остаётся только гравитационная составляющая.

Все эти элементы позволяют чувствовать себя в тепле и уюте даже при форс-мажорных обстоятельствах. Если же говорить конкретно про отключение электроэнергии, то они просто незаменимы, если у вас электрический котёл отопления.

Особенности обвязки котла

Безусловно — это самое важное устройство во всей структуре отопления. Именно поэтому его нужно правильно расположить в зависимости от типа. Начать лучше всего с напольного оборудования. Его нельзя располагать в самой высокой точке разводки.

Если вы пренебрежёте этим советом и поместите устройство вверху трубопровода, то появления воздушных пробок гарантировано. Единственно, что вас сможет спасти от этого — наличие аппарата отвода воздуха.

Особую роль играет труба магистрали. Если у вас нет прибора отвода воздуха, то она должна выходить из устройства нагрева строго вертикально. Через патрубки внизу осуществляется подключение к общей сети.

Делаем обвязку системы открытого типа с естественной циркуляцией

Данная система представляет собой наименьшую сложность в установке. Дело в том, что здесь минимальное количество устройств, которые к ней будут подключаться. Мало того, она абсолютно независима от электропитания.

Внимание! Главным недостатком данного варианта является невозможность контроля теплоносителя на выходе.

Чтобы установить такую конструкцию вам понадобится следовать таким правилам:

1. Котёл отопления устанавливается ниже радиаторов. Это помогает создать естественную циркуляцию. Минимальная разница по высоте между ними составляет полметра.
2. Все трубы монтируются под уклоном. Причём уклон должен быть сделан в том же направлении, куда движется теплоноситель.
3. Диаметр труб должен быть большим. Это позволит уменьшить показатель гидравлического сопротивления.
4. Расширительный бачок нужно установить в самом высоком месте. Довольно часто его устанавливают на крыше здания. Это позволяет добиться достаточного уровня давления в трубах.
5. Старайтесь не злоупотреблять запорной арматурой.
6. Большое количество регуляторов делает проходное сечение меньше. Поэтому не устанавливайте их слишком много.

Пользуясь этими несложными правилами, вы сможете сделать качественную обвязку вашего дома и обеспечить тепло в комнатах в любое время года. При этом вы максимально уменьшите зависимость от любых внешних факторов.

Итоги

Как видите, существует множество способов, как сделать обвязку котла отопления. Вы можете выбирать ту, которая больше всего подходит для ваших целей. Особое внимание нужно уделит оборудованию и дополнительным элементам.

Обвязка котла отопления своими руками

Обвязка котла отопления

Содержание:

Только правильно выполненная обвязка котла способна заставить его работать в полную меру, обеспечить подачу тепла к отопительным приборам.

Всё котельное оборудование должно генерировать тепло, а для этого необходимо в соответствии со всеми нормами соединить распределительную сеть с котлом при помощи дополнительных устройств.

В данной статье будут рассмотрены следующие вопросы, касающиеся основных и аварийных схем обвязки котла.

Зачем обвязывать котёл?

Схема обвязки котла Baxi Eco для двухэтажного дома

Обвязку котла проводят для того, чтобы отопительное оборудование не перегревалось, увеличивался срок эксплуатации системы.

Только выполнив эту работу, можно быть уверенным в надёжности и безопасности всей отопительной конструкции.

Кроме того при помощи обвязки тепловая энергия распределяется в помещении равномерно, быстрее достигается наиболее оптимальная температура в доме.

Выполнив эту процедуру своими руками, хозяин может хорошо сэкономить денежные средства не только на оплате этой работы мастеру, но и на покупке автоматики, которая регулирует и контролирует работу отопительного оборудования, а стоит она совсем не дёшево. Если обвязка проведена правильно, то автоматика совсем не понадобится.

Важно: Следует обратить внимание, что для котлов, предназначенных для отопления на твёрдом топливе, обвязка является наиболее актуальной, так как автоматическая система здесь не предусмотрена вовсе.

Так что, твёрдотопливный котёл, оборудованный по всем правилам, вполне может заменить газовое отопление, стоящее гораздо дороже, и даже работать более эффективно. Стоит только подумать о подходящей системе отопления, прочитать необходимую литературу и самому выполнить все работы.

Схема обвязки: классическая

Классическая схема обвязки для коттеджа

Как уже было сказано выше, эффективная работа отопительной системы полностью зависит от правильно выполненной обвязки отопительного оборудования.

Чтобы не происходило больших перепадов температуры, следует уделить внимание её регулировке на входе-выходе.

Следует учитывать, что сначала выполняется циркуляция по малому контуру системы, это происходит до того, как температура становится оптимальной для обогрева, и только потом теплоноситель поступает в большой контур, с помощью которого и происходит обогрев всего помещения.

Поэтому большое значение имеет создание системы отопления из нескольких контуров, ведь именно они могут обеспечить регулировку температуры.

Элементы, которые необходимо иметь в конструкции – насос для циркуляции, распределительный клапан, бачок для расширения, шаровые краны и краны для балансировки и слива, манометр, фильтр для прохода, обратный и предохранительный клапаны, крепёжные детали и др.

Виды других популярных схем обвязки котла отопления

Ее часто выполняют по одному из четырех видов схем:

• по способу принудительной циркуляции
• по способу естественной циркуляции
• по способу разводки
• используя классическую коллекторную разводку.

Виды для настенного котла

Схема для настенного котла

Для выполнения данной работы существует несколько способов:

• При помощи подсоединения к системе энергопотребления
• При помощи горячего водоснабжения
• С подсоединением к системе тёплый пол
• С присоединением к отоплению.

Схема обвязки котла с двухконтурной модификацией может быть или смесительной, или прямой.

Выполнить её гораздо труднее, чем обвязку с одним контуром, так как в последнем случае нужно руководствоваться лишь инструкциями по монтажу и эксплуатации системы.

Регулируется температура в котле с одноконтурной модификацией лишь горелкой, тогда как котлы с двумя контурами кроме горелки, регулируются смесителем с сервоприводом.

В любом случае, обвязка двухконтурного намного сложнее, чем одноконтурного, но и система такая эффективнее.

Аварийные схемы и их особенности

Аварийная схема обвязки с приоритетом горячего водоснабжения

Какая бы конструкция обвязки котла отопления двухконтурного не была бы выбрана, без аварийной схемы не обойтись.

Только аварийная схема отопления способна обеспечить подачу тепла в помещение при ненормированной ситуации, например, тогда, когда отключают электроэнергию. Существует несколько видов аварийных схем.

Подача воды в систему из водопровода:

Такой способ применяется редко, на практике он неэффективен. Дело в том, что при прекращении подачи электроэнергии, как правило, прекращается и подача воды.

Конечно, для этого подразумевается наличие гидро аккумулятора, где продолжает циркулировать небольшое количество воды, но этого будет недостаточно для того, чтобы защитить отопительную систему от перегрева.

Важно: Нужно обратить внимание на опасность слития при аварии большого количества антифриза в канализацию, если в качестве теплоносителя используется именно он.

Питание циркуляционного насоса от бесперебойника:

Такой способ является наиболее эффективным при отключении электроэнергии. Но, здесь существуют и свои минусы. Так, бесперебойник в некоторых ситуациях, может и не сработать, а применив такую схему отопления при обвязке двухконтурного котла, придётся постоянно наблюдать и обслуживать систему.

В этом случае будет необходимо ставить на зарядку аккумуляторы и следить, чтобы они работали.

Гравитационная циркуляция:

Гравитационная и классическая насосная схемы

При таком способе создаётся специальный дополнительный контур маленьких размеров, который предназначен для съёма лишнего тепла в системе отопления.

Такой малый контур начинает функционировать только после выключения циркуляционного насоса, но полностью помещение обогреваться не будет.

Специальный аварийный контур:

Наиболее эффективный вариант схемы отопительной системы, в которой составной частью является аварийный контур.

При использовании такой схемы, достигается одновременная работа принудительного и гравитационного контура, расположенных в разных частях отопительной системы. Функционирование контуров происходит в стандартном режиме. Если отключить насос, то продолжать работу будет гравитационный контур.

Для того чтобы выбрать оптимальную для своего дома модель системы отопления, следует учесть множество факторов. Посмотрите это видео урок, он вам поможет определиться с выбором:

Следует внимательно отнестись к вышеперечисленным схемам обвязки отопительных котлов, оценить материальные возможности, свои реальные навыки и знания, касающиеся данного вопроса, а также обратить внимание на конструкцию системы отопления, имеющуюся в доме.

Обвязка котла отопления своими силами + схемы

Главную роль во всех отопительных системах играет котел. Он, сжигая топливо, нагревает циркулирующий по трубным магистралям теплоноситель. Однако по-настоящему качественным, безопасным и производительным обогрев будет лишь в тогда, когда продумана правильная обвязка котла отопления, которую можно сделать своими руками.

Все то, что будет располагаться между отопительными приборами и котлом называется обвязкой. Многие не уделяют ей должного внимания, однако именно правильная ее организация решает большинство задач:

Содержание статьи:

Обвязка – что это такое ?

• Гарантирует, что давление в системе не превысит максимально допустимый уровень
• Будет удалять растворенный в воде воздух, предотвращая образование воздушных подушек
• Избавит от окалин, песка, шлака и прочего мусора, циркулирующего вместе с теплоносителем
• Будет компенсировать избыточное тепловое расширение
• Позволяет подключить более одного контура в систему
• Может включать бойлер и накапливать горячую воду, тем самым позволяя экономить

Обобщая вышеназванное, обвязка должна обеспечивать надежность, безопасность и производительность всей системы в целом. Особое внимание необходимо уделить твердотельным котлам, в которых системы автоматизации не предусмотрены. Правильно проложив трубы от них, можно будет добиться большей эффективности, чем у современного газового оборудования.

Схемы

Вводный видео урок

Варианты обвязки котельного оборудования

Вариантов обвязки огромное множество. Однако основной их классификацией является принцип движения теплоносителя по трубам:

1. Естественная циркуляция
2. Принудительная циркуляция

Развязка с принудительной циркуляцией

Наибольшее распространение получила обвязка котла отопления с принудительной циркуляцией. Она более практична и удобна. За движение теплоносителя отвечает установленный насос, благодаря которому жидкость будет быстро циркулировать по трубам.

Несмотря на практичность, обвязка с принудительной циркуляцией обладает определенными значимыми недостатками:

• Многочисленные устройства, которые включаются в схему, значительно усложняют ее
• Высокая стоимость приборов
• Высокая стоимость монтажа и последующего регулярного обслуживания
• Необходимо балансировать между собой установленные элементы
• Зависимости от источников электроэнергии

Установка котлов с двумя и боле контурами требует обвязки с принудительной циркуляцией. Однако основным показателем производительности будет мощность выбираемого котла. Если ее недостаточно, он не будет успевать нагревать требуемое количество теплоносителя.

Развязка с естественной циркуляцией

Самой доступной и простой является обвязка котла отопления с естественной циркуляцией, которую может сделать каждый желающий. В данной схеме насос отсутствует, а теплоноситель движется по трубам благодаря способности холодным, более плотным жидкостям, выталкивать менее плотные, теплые.

Гравитационная схема обладает рядом преимуществ:

• Невысокая стоимость установки и обслуживания
• Простой монтаж, который каждый может сделать самостоятельно
• Возможность быстро восстановить систему в случае поломки

Приступая к работе, необходимо все грамотно рассчитать и учесть несколько важных правил:

1. Минимальный внутренний диаметр трубы – 32 мм
2. Расположение радиаторов отопления должно быть выше, чем отопительный котел
3. Количество поворотов и других преграждающих ход теплоносителю участков сводится к минимуму
4. Прямые горизонтальные участки должны иметь минимальный уклон 5 мм на метр по направлению движения теплоносителя

Несмотря на неоспоримые преимущества, гравитационная обвязка имеет существенный недостаток. Она применима только для отопления с одним контуром и максимально эффективна в небольших домах. Прокладываемые над потолком и около пола трубы будут слегка портить интерьер.

Коллекторная разводка

В нынешнее время варианты с естественной и принудительной циркуляцией теплоносителя, базирующийся на тройниках, сменяются более современной коллекторной или лучевой развязкой. Она значительно эффективнее, однако сложнее в обустройстве и требует больших начальных затрат.

Коллекторная схема предполагает размещение за отопительным котлом коллектора – особого водосборника. Каждый кран или радиатор, входящий в отопительную систему, подключается к нему отдельно.

Коллектор необходимо устанавливать в специальный шкаф. Теплоноситель, который разогревается котлом, поступает непосредственно в него и лишь потом распределяется по трубопроводам.

Преимущества лучевой схемы разводки должны быть очевидны каждому:

• Имеется возможность контролировать отдельные отопительные элементы в одном месте – коллекторном шкафу
• В каждой точке отопительной системы обеспечивается стабильное равнозначное давление

Однако высокий уровень комфорта обойдется недешево. К каждому отдельному узлу придется прокладывать свой трубопровод. Это повлечет увеличение времени монтажа, расход труб, фитингов и прочей вспомогательной арматуры.

Основные элементы

Приступая к выполнению обвязки котла отопления, необходимо заранее составить перечень требуемого оборудования и комплектующих. Основными элементами, без которых невозможно осуществить работу, являются:

Клик для увеличения изображения

1. Циркуляционный насос, предназначение которого известно каждому. Он должен обеспечивать бесперебойное движение теплоносителя по трубам отопительной системы
2. Расширительный бак – емкость, которую устанавливают в самой верхней точке. В ней скапливаются излишки теплоносителя и отводятся в канализацию
3. Воздушные клапаны – специальные устройства, которые удаляют накопившийся в системе воздух. Чаще он попадает туда вместе с теплоносителем и если его не устранить, может образовать воздушную закупоривающую пробку
4. Грязевик – его предназначение удалять из теплоносителя различный мусор, песок, накипь, шлак и т. д.
5. Гидростатическая стрелка – представляет собой толстую трубу с циклическим ответвлением и устанавливается между обраткой и подачей. Ее основная задача – подключение к системе контур с другими параметрами теплоносителя
6. Коллектор или тепловой – емкость, которая накапливает в себе горячую жидкость

Делаем обвязку своими руками

В первую очередь следует установить котел отопления. Для напольной модели следует предусмотреть небольшое бетонное основание, а вокруг уложить лист стали. Затем оборудование подсоединяют к дымоходной трубе. Для газовых моделей лучше всего остановиться на коаксиальном дымоходе.

Не стоит обустраивать отопительную систему без вытяжки. Самый простой метод – небольшое прикрытое в стене решеткой отверстие. Для отопительной системы, работающей с несколькими контурами и базирующейся на емком мощном котле, устанавливают вытяжно-притяжной шкаф.

Наступает пора приступить к самому главному этапу проведения работ – обвязке:

1. Прежде чем начать соединять между собой трубы, следует учесть их входной и выходной диаметры – они должны быть равны между собой
2. В первую очередь выбирается месторасположения коллектора, ознакомившись с прилагаемой инструкцией. В ней должны быть расписаны подающие и принимающие лини
3. Как правило, от котла до трубопровода прокладывается труба диаметром 1.25 дюйм, от коллектора к приборам – 1 дюйм
4. Если часть отверстий коллектора не будет использоваться, они закрываются заглушками
5. На входном патрубке нужно установить смесительный (распределительный) патрубок, который будет следить за температурой подающегося теплоносителя, в системах «теплый пол» аналогичный элемент монтируется на выходе
6. На обратной магистрали устанавливают насос. Он может монтироваться за распределительным клапаном или непосредственно врезаться в контур
7. Последним рабочим этапом является монтаж дополнительных приборов: различные датчики, краны, фильтры, предохранители и т. д.

Обучающие видео

В заключении

Каждый хозяин должен самостоятельно оценить текущую обстановку и выбрать наиболее подходящую обвязку котла отопления, удовлетворяющую его критериям и требованиям. Безусловно для частного коттеджа с большим количеством комнат приоритет отдается принудительной схеме с коллектором, для дачи можно остановиться на гравитационном варианте.

Работы необходимо проводить поэтапно, убеждаясь в качестве уже собранной части системы. По возможности следует обратиться за советом к специалисту или нанять профессиональных мастеров, дающих гарантию надежности и качества.

Обвязка котла отопления полипропиленом — некоторые простейшие схемы

У труб, изготовленных из полипропилена по новаторским технологиям, масса приоритетов, среди которых дешевизна и стойкость к агрессивным факторам занимают лидирующие места. Доступные по стоимости изделия служат владельцам не меньше, чем дорогостоящие аналоги. На стенках их не оседает сокращающий диаметр трубопровода налет. Соединения выполняются пайкой, благодаря чему обвязка котла полипропиленом становится «монолитной», то есть, свойственных трубопроводам с плохо установленными фитингами протечек точно не будет. Однако есть некоторые нюансы, о которых необходимо знать собственникам домов, выбирающим полипропилен для устройства коммуникаций.

Специфика обвязки полипропиленом

Весомым плюсом полипропиленовых трубопроводов признают возможность создать контур любой сложности, что в принципе не очень интересует тех, кем обвязка котла отопления своими руками осуществляется впервые. Чем проще схема будущей системы, тем легче будет воплотить задумку. Да и производительность отопления обратно пропорционально степени сложности: чем проще, тем эффективней. Для выполнения соединений домашний мастер может пользоваться, как технологией сварки, так и подобранными строго по размеру труб фитингами. Правда, при малейших «подвижках» в местах установки фитингов, система может начать слегка протекать.

С помощью полипропиленовых труб можно создавать контуры отопления любой сложности, однако следует помнить, что сложность затрудняет монтаж и сокращает КПД системы отопления

Желательно, чтобы у создаваемой системы отопления было наименьшее количество соединений. Если есть возможность сделать плавный переход, ею нужно воспользоваться.

Полипропиленовый трубопровод без проблем будет работать 40 лет, гарантированных производителем, прекрасно выдержит давление, значения которого превышают 25 бар. Без нанесения вреда структуре материала по трубам может циркулировать теплоноситель с температурой 95º. Однако есть ограничение, учесть которое необходимо, если осуществляется обвязка газового котла.

Подключение газа к котлу обязательно должно быть жестким, строительные требования диктуют применение металлических элементов для соединения и использование паронитовой прокладки

У подводки газа к котлу должно быть жесткое соединение. Строительными требованиями рекомендована металлическая труба и состыковка с генератором тепла через металлический сгон или «американку». Использовать можно только прокладку из паронита. Резиновые материалы, фум-ленты, пакля запрещены. Паронит, полученный путем вулканизации смеси асбестовых волокон, минеральных наполнителей и каучука, отлично держит форму, обеспечивает герметичность и не горит. Другие прокладочные материалы склонны к возгоранию, а зажатая между элементами резина может сократить размер газового прохода. При уменьшении диаметра прохода будет сокращена подача газа, и котел не будет поставлять требующееся количество тепла.

Определение места котла в общей системе

Котел – основной «орган» отопительного контура, выбор схемы обвязки в немалой степени зависит от его типа. Напольный генератор тепла нельзя располагать в высшей точке разводки трубопровода. Это главное правило его установки. В случае несоблюдения указанного условия в котле, не имеющем устройства для отвода воздуха, будут скапливаться воздушные пробки. У трубы подающей магистрали, выходящей из котла без прибора отвода воздуха, должно быть строго вертикальное направление.

Наличие автоматического воздухоотводчика, вмонтированного в электрический или газовый котел, можно определить по расположенным в нижней части агрегата патрубкам, к ним подключают подающую магистраль и обратку

О наличии автоматического воздухоотводчика, вмонтированного в котел, «расскажут» расположенные внизу агрегата патрубки, предназначенные для подключения к отопительной сети. Обычно они есть у настенного электрического или газового оборудования. Эту особенность схема обвязки настенного котла отопления должна обязательно учитывать, так как большинство монтируемых на стену котлов-моноблоков могут самостоятельно освобождаться от скопившегося воздуха.

Если котел был куплен без расширительного бака, насоса, устройства регулировки давления, все недостающие составляющие можно купить отдельно, группу безопасности можно устанавливать, как на входе, так и на выходе теплоносителя

Котлы сейчас можно купить, как с расширительным баком, циркуляционным насосом и группой безопасности, так и без всего перечня дополнительных устройств. Если у приобретенного агрегата нет перечисленных приборов, их можно докупить отдельно и включить в контур. Людям, сооружающим систему с естественной циркуляцией, они в большинстве своем и не нужны, а тем, кто устраивает контур с принудительным отоплением, обязательно понадобятся.

Способы обвязки котлов отопления

По принципу циркуляции теплоносителя по контуру отопления все виды обвязки делятся на системы с естественным и принудительным движением. В последней из указанных групп есть подгруппы, деление на которые производится по типу разводки.

Вариант #1 — контуры с естественной циркуляцией

К этой группе относятся самые простые и доступные для самостоятельного монтажа системы. Характерная черта данного отопления, называемого также гравитационным – отсутствие насоса, стимулирующего перемещение теплоносителя. То есть, движение нагретой воды к приборам отопления и отток холодной совершается на основании физических законов без вмешательства человека и механизмов. Простейшая схема обвязки котла отопления подходит для небольших загородных домиков. Она не справится с обслуживанием многоэтажных зданий и строений большой площади.

Обвязка котла отопления с естественной циркуляцией — оптимальный вариант для самостоятельной установки, в состав входят только котел, радиаторы и расширительный бак

Преимущества гравитационного отопления:

• самый простой монтаж;
• работа, не зависящая от наличия электросети и связанных с поставкой данного энергоносителя перебоев;
• бюджетный размер, как сооружения, так и обслуживания;
• практически бесперебойный функционал, ведь в их составе нет приборов, способных выйти из строя в неподходящий момент;
• возможность самостоятельно отремонтировать систему, если, конечно, ремонтировать нужно будет не котел.

Минусы тоже есть. Необходимы точные расчеты диаметра труб для того, чтобы контур полноценно выполнял свои функции. Диаметр будет немалым, что далеко не всегда устраивает собственников компактных коттеджей. В интерьере смотрится система с естественной циркуляцией не слишком презентабельно. Регулировать ее функционал невозможно. Однако схема обвязки напольного газового котла или настенного агрегата может быть модернизирована врезкой циркуляционного насоса, которым можно пользоваться в случае необходимости.

О том, как выбрать подходящий циркуляционный насос, читайте в нашем материале: https://aqua-rmnt.com/otoplenie/documents/cirkulyacionnyi-nasos-dlya-otopleniya.html.

Вариант #2 — отопление принудительного типа

Контур с принудительным движением теплоносителя более комфортен, его работой владелец может управлять. Можно будет выбрать оптимальную для каждой из комнат температуру, и заданный хозяином режим будет автоматически поддерживаться. Только необходимо учесть, что подобная обвязка напольного котла и настенного генератора тепла требует электропитания. В случае перебоев, нередких для отечественных сетей, контур работать не будет. Если электричество не подведено, от данного вида отопления придется отказаться.

Классический вариант обвязки котла отопления требует балансировки и обязательного обслуживания приборов

Минусы:

• сложная схема обвязки, включающая массу расходомеров, устройств для отвода воздуха, распределительных коллекторов, клапанов и др.;
• обязательная балансировка устройств;
• необходимость регулярного недешевого обслуживания;
• профессиональный монтаж и ремонт, отнимающий немало средств;
• дороговизна приборов и услуг установщиков.

Количество приборов, вмонтированных в сеть, можно снизить за счет применения принципа первично-вторичных колец. Устройств защиты и контроля будет меньше, но каждое из устроенных колец отопления необходимо будет оборудовать своим циркуляционным насосом. Состоящие из нескольких колец системы с напольным котлом мощностью меньше 50 кВт оснащаются гребенками-коллекторами, гарантирующими равномерную подачу теплоносителя к приборам.

Использование принципа первично-вторичных колец позволяет существенно сократить количество устройств, вмонтированных в контур отопления

В домах, построенных для многочисленных семейств, устраивают отопление с гидровыравнивателями. Гидравлические стрелки внедряют в схемы отопления с мощными котлами с мощностью свыше 50 кВт, подающими тепло не только в основной отопительный контур, но и, например, в систему «теплых полов».

Прибор гидравлического выравнивания распределяет тепло равномерно по всем приборам, исключая перепады давления в разных кольцах. Аналогичную работу в контурах с первично-вторичными кольцами только без выравнивания давления выполняют гребенки-коллекторы.

Схема обвязки котла с гидровыравнивателем применяется в случае установки агрегата мощностью 50 кВт и свыше, а также в случае большого количества потребителей

Какой тип устройства отопительной системы выберет владелец дома, должно зависеть не только от его желания, но в первую очередь от спектра задач, для решения которых монтируется контур:

• Небольшой загородный домик запросто можно оборудовать простейшей гравитационной системой самостоятельно.
• Домам с водяными полами в нескольких комнатах, с индивидуальным горячим водоснабжением потребуются сложные схемы обвязки котлов отопления со сложными функциональными приборами.

Какую схему обвязки выбрать?

Вот отличная подборка советов от эксперта:

А на этом видео вы можете посмотреть наглядный пример коллекторной разводки:

Для твердотопливных котлов обвязку требуется делать обязательно. Способы и схемы представлены в нашей следующей статье: https://aqua-rmnt.com/otoplenie/kotly/podklyuchaem-tverdotoplivnyj-kotyol-k-sisteme-otopleniya-problemy-i-ix-reshenie.html.

Даже если не предполагается самостоятельное сооружение сети, владельцам рекомендовано знать схемы ее устройства и для того, чтобы пресечь выявленные при монтаже нарушения, и для того, чтобы мелкие неполадки устранить самостоятельно.

Оцените статью:

Поделитесь с друзьями!

советы профессионалов по разводке труб, на что обратить внимание при обвязке котлов разных видов

Задача отопительной системы — создание комфортного микроклимата в доме. Грамотная организация отопления определяет равномерное распределение тепла по периметру жилой площади, и защищает от перегрева элементы функционирующего агрегата. Обвязка котла — это процесс подключения оборудования к горячему водоснабжению и сетям распределения в соответствии с нормами эксплуатации.

Составляющие элементы обвязки котла

Котел — стержень отопительного контура и его тип влияет на выбор схемы обвязки. Главное правило монтажа напольного котла сводится к запрету его размещения в верхней части разводки трубопровода. При нарушении норм, котел, не имеющий условий для вывода воздуха, начнет создавать воздушные пробки. Труба, выходящая из котла без наличия воздухоотводчика, должна иметь четкое вертикальное положение.

Патрубки, расположенные внизу агрегата, «расскажут» о наличии автоматического воздухоотводчика, необходимого для подключения к отопительной сети. Они предусмотрены в настенной электрической и газовых моделях. Данную особенность следует учитывать при обвязке котла, поскольку настенные модели-моноблоки могут справиться самостоятельно с освобождением воздушных масс.

Котлы продаются, как полностью оснащенные, так и без дополнительных элементов. Необходимые детали докупаются отдельно и включаются в контур. Тем, кто остановился на выборе отопления с естественной циркуляцией, они не пригодятся.

Мембранный бачок и радиаторы

Важный элемент обвязки — мембранный расширительный бак, позволяющий защитить систему от гидроудара. Две полости, разделенные мембраной, контролируют перепады давления: по одной перемещается теплоноситель, во второй — происходит заполнение воздухом.

Не нужно забывать и про радиаторы, посредством которых происходит теплообмен воздуха и горячей воды. Для выбора трубопровода предлагаются трубы из полипропилена или металла. У варианта работы с полипропиленовыми изделиями много достоинств.

Преимуществом является легкость монтажа и невысокая стоимость. На стенках не образуется налета, и за счет нехитрых приспособлений процессы монтажа обвязки легко выполнимы и просты, также как соединение труб с применением поливинилхлоридов.

Обвязка газовых котлов полипропиленом

Обвязка котла выполняется методом пайки— это полностью исключит протечки, обычно происходящие по причине неточно установленных фитингов. Плюсом в работе с полипропиленовым трубопроводом станет возможность создания любого контура. Для дилетантов будет достаточно и простой схема обвязки. Допустимы разные технологии сварки полипропилена и работа с выверенными по размерам фитингами.

Следует избегать большого количества соединений, и не пренебрегать возможностью плавных переходов. Непременное условие — жесткое соединение у подводки газа с котлом. Рекомендуется металлическая труба и соединение с агрегатом посредством «американки» или сгона. Это главное условие при работе с газовыми котлами.

Подойдет прокладка из паронита. Использование пакли, фум-ленты и резиновых комплектующих запрещены. Они могут загореться, а резина сократит диаметральный проход трубы, что нарушит подачу газа. Такой трубопровод изначально претендует на долгую службу, способен выдерживать давление, превышающее 25 бар, и теплоноситель в 95 градусов.

Особенности подключения твердотопливных котлов

Котлы данного типа не имеют функции регулирования подачи тепла. Сгорание топлива нельзя прервать, поэтому в случае отключения подачи электричества остановится насос, отвечающий за принудительное движение теплоносителя. Тем не менее, нагрев будет продолжаться, и давление расти. Развивающийся процесс выведет из строя всю систему. Чтобы исключить подобные моменты предусмотрено несколько видов аварийных схем, позволяющих сбрасывать лишнее тепло. Это:

1. Своевременная подача холодной воды.
2. Подсоединение аккумуляторных батарей к насосу.
3. Наличие гравитационного контура.
4. Дополнительный аварийный контур.

Для твердотопливных котлов обвязка играет важную роль — качественное подключение позволит создать саморегулирующую систему. Поэтому тонкости монтажа лучше доверить умелым рукам специалистов.

Гравитационное отопление

Необходимо обратить внимание на принципы циркуляции теплоносителя по контуру отопления. Это — гравитационный — естественное движение теплоносителя и контур с принудительной циркуляцией. Отличительной особенностью этих видов является присутствие или отсутствие узла, принуждающего горячую воду двигаться.

В системе естественной циркуляции движение в замкнутой системе происходит под воздействием законов физики. Процесс обусловлен показателями разницы плотности воды. Этот вид отопления исключает потребление электроэнергии.

Система с естественной циркуляцией автоматически регулироваться не может, и это потребует наличия труб с большим диаметром, что отразится на интерьере помещения и большей стоимости. В случае если сеть подвержена периодическим перепадам напряжения, лучшим вариантом будет именно такая организация обогрева. Система надежна в эксплуатации и не требует к себе внимания. Схема естественного движения подойдет для небольшой площади, хотя в настоящее время считается «прошлым веком».

Преимущества системы с естественной циркуляцией:

1. Простота монтажа.
2. Независимость от поставки электроэнергии.
3. Бюджетность варианта.
4. Надежное функционирование и эксплуатация.

Система отопления принудительного типа

Принудительная циркуляция обеспечивает создание необходимого напора за счет работы электронасосов. Контур с принудительной циркуляцией отличается комфортностью, поскольку управляется автоматически при условии стабильной подачи электроэнергии. Для каждой комнаты допустимо выбирать отдельные температурные параметры, контролирующиеся датчиками системы.

Недостатки системы:

1. Сложная схема обвязки.
2. Неизбежная балансировка деталей.
3. Дорогое сервисное обслуживание.
4. Высокая стоимость комплектующих деталей.

Любая из систем установки требует определенного числа дополнительных деталей. Вариант монтажа на первично-вторичных кольцах не подразумевает большого наличия элементов крепления и соединения, но вместо их потребуется установка насосов на отопительные кольца. Система, состоящая из колец, вместе с напольным котлом дополняются гребенками— коллекторами отопления, равномерно распределяющих подачу теплоносителя к нагревательным элементам.

Принципиальная схема обвязки

Эффективность отопления зависит от точности подключения. Общая схема обвязки для котлов всех типов, включая твердотопливные и конденсационные виды несложная, и выглядит так:

1. Котел.
2. Радиатор.
3. Гайки «американки» — для крепления котла к отопительной системе.
4. Шаровые краны— для отсоединения котла от системы.
5. Фильтры для очистки — защитят от нестандартных фракций воды.
6. Термоголовки, тройники, краны Маевского
7. Уголки и тройники.
8. Клапаны: проходные, разделительные, воздушные и предохранительные.
9. Расширительные бачки.
10. Теплосчетчики.
11. Манометры, термометры, гидравлические разделители, циркуляционный насос.
12. Хомуты и другие детали крепления.

Особенностям выбора кранов для радиаторов отопления посвящена данная статья: https://teplo.guru/radiatory/otopleniya-kranyi.html

Двухконтурный котел

Теперь рассмотрим отличие схемы отопления загородного дома с использованием двухконтурного котла.

Агрегат такого типа отличается от одноконтурного аналога универсальным назначением: поддерживает градусный режим теплоносителя в контуре отопления, и нагревает воду для бытовых нужд. Одноконтурные генераторы тоже косвенным образом могут нагревать воду. Процесс теплоотдачи у них происходит во время прохождения теплоносителя через вторичный теплообменник.

Отличие двухконтурного котла состоит в прямой отдаче тепловой энергии воде. Его особенностью является то, что при расходе горячей воды теплоноситель не нагревается. Параллельная работа двух контуров исключена. Практика показала, что для домов с качественной теплоизоляцией, а значит, с тепловой инерционностью, режим функционирования котла не принципиален. И схема отопления будет одинаковой при любом типе обогрева. Радиаторы и теплоноситель предусматривают долгое охлаждение. Подобный результат обусловлен выбором радиаторов с большой вместимостью и широким диаметром труб. Большой объем горячей воды можно получить комбинированием одноконтурной конструкции и нагревательной колонки. Для домов с большим количеством кв. м. работа котла не имеет принципиального значения, и схемы отопления котлов будут аналогичны.

Преимущества, недостатки и правила выбора двухконтурного котла рассмотрены здесь: https://teplo.guru/kotly/tverdotoplivnye/dvuhkonturnye-kotly-na-tverdom-toplive.html

Особенности подключения

Двухконтурный котел не следует проектировать в сочетании с системой естественной циркуляции— после остановки нагрева теплоносителя движение быстро остановится. Процесс повторного нагрева происходит долго, и тепло в радиаторе распределяется неравномерно. Однако большинство моделей оснащены циркуляционным насосам.

Классический вариант обвязки котлов с двухтрубной схемой выглядит так. Горячая вода поднимается в подающий трубопровод, охватывающий дом вверху. Потом теплоноситель проходит через подключенные стояки с приборами обогрева, не размыкающие стояк полностью. Радиаторы оснащены перемычкой и дросселем, необходимые для регулировки тепла. Нужен отсекающий вентиль на второй линии подводки. Воздухоотводчик крепится в верхней части контура расширительного бака.

По нижнему подключению системы теплоноситель возвращается обратно. Преимущество схемы заключается в возможности работы в режиме естественной циркуляции. Разгонным коллекторов станет труба, по которой теплоноситель двигается к верхнему розливу.

Типичные ошибки в подключении

Неправильная выбранная мощность котла не обеспечит должный уровень обогрева. Она должна превышать параметры теплоотдачи по формуле 1кВ х10м2, поскольку в морозы тепло быстро рассеиваются через окна и двери. Мощность котла не влияет на расход топлива. Большой котел быстрее нагревает систему и, естественно, тратит больше ресурсов, но при этом реже включается.

Не следует забывать о притоке свежего воздуха в помещение, в котором находится котел. Это необходимо для процесса горения и особенно касается небольшой площади.

Монтаж расширительного бака

При нагреве меняется плотность воды, и она расширяется. Если теплоносителю недостаточно места — начинает расти давление, приводящее к взрыву. При наличии бака излишки теплоносителя уходят в него. Такой подход — выход для поддержки стабильности давления. Размер бака также имеет значения.

Неопытность допускает неправильный выбор расширительного бака. Стоит иметь в виду, что они отличаются по назначению и цвету. Для отопительной системы используется бак красного цвета.

При подключении системы следует создать в баке нужное давление— заводские параметры обычно не соответствуют норме.

Подробнее об использовании расширительного бачка можно узнать из данной статьи: https://teplo.guru/elementy/baki/rasshiritelnyi-bak-dlya-otopleniya.html

Предохранительные клапаны

При открытой системе отопления они не используется. Назначение клапана — уберечь котел от повреждений в случае резкого повышения давления. Обычно о клапане забывают или устанавливают модель или группу безопасности с другими характеристиками.

Во время реагирования клапана часть воды вытекает из системы, что обеспечивает сброс давления и защиту. Вставлять трубку для отвода в канализацию не следует, поскольку причина снижения давления не будет ясна. Можно обойтись воронкой. Кстати, нет нужды забрасывать септик в теплоноситель.

Воздухоотводчик . Деталь необходимо ставить сразу после монтирования котла, чтобы избежать «завоздушивания». Зачастую его забывают просто открыть. Это свойственно и для настенных вариантов с заводской функцией. К слову, циркуляционный насос тоже проветривается.

Воздушник должен стоять строго вертикально вверх. В случае, когда он начинает протекать, перед ним стоит отсечной клапан, поэтому замена на новый займет пару минут.

Циркуляционный насос. Насос исправно будет работать только при горизонтальном положении оси, и такое положение заметно продлит «жизнь» подшипникам.

Механизм желательно защитить от грязи и мусора извне. Отдельно продаются сетчатые фильтры

Радиаторы. Недочеты при подключении панельного радиатора к теплоносителю. Проект радиаторов подразумевает подсоединение подающей трубы к внутреннему парубку, находящемуся почти в центре, и к крайнему — в обратной трубе. Обратный порядок соединения снизит в два раза теплоотдачу радиатора. Кстати, декоративные экраны нарушают теплообмен на 10- 20%.

Грамотный монтаж и верность расчетов мощности помогут создать максимальный комфорт для проживания в загородном доме в любое время года.

Оцените статью: Поделитесь с друзьями!

Схемы обвязки котла отопления при различных видах циркуляции и контурах

Подсоединение котла к источникам питания

Если котёл работает на газовом топливе, то к нему нужно организовать подачу газа. При магистральном газоснабжении это должен сделать работник газовой службы. Если отопление от баллонов, нужно заключить договор аренды с Газтехнадзором, а монтаж поручить компании, имеющей разрешение на данный вид работ. Все работы, связанные с газом, потенциально опасны и это не тот момент, когда стоит экономить и выполнять работу своими руками.

1. Подача отопления. 2. Горячая вода для бытовых нужд. 3. Газ. 4. Холодная вода к контуру ГВС. 5. Обратка отопления

При использовании баллонного газа обязательно используется редуктор, объединяющий группу баллонов

Электрокотёл нужно присоединить к сети. Котёл и клеммная коробка должны быть заземлены, все соединения выполняются медной проводкой с сечением не меньше указанного в техническом паспорте к оборудованию.

Котёл на твёрдом топливе всегда автономен и требует только присоединения труб отопления и горячего водоснабжения. Подключения к электрическим цепям питания требуют только блоки автоматического управления, если они задействованы.

Одно- и двухконтурные котлы

Одноконтурные котлы предназначены в первую очередь для отопления. Через них проходит только один контур, включающий автоматику, разводку труб и радиаторы. В контур может быть включён и бойлер косвенного нагрева для подачи горячей воды в смесители рукомойников, душа и ванны. Мощность котла подбирается с соответствующим запасом по мощности. Целесообразность такого подключения в большинстве случаев несколько сомнительна, так как нарушает стабильность функционирования системы отопления внезапным отбором тепла. Проблему можно решить, оборудовав контур сложной системой управления, которая в некоторых моделях может идти в комплекте с котлом.

Одноконтурный котёл с бойлером косвенного нагрева: 1. Котел. 2. Обвязка котла. 3. Радиатор. 4. Бойлер косвенного нагрева. 5. Ввод холодной воды

В двухконтурном котле горячее водоснабжение, наряду с отоплением, входит в функции котла и составляет один из двух его контуров циркуляции. Более стабильная работа обеих систем осуществляется при работе котлов, оборудованных двумя отдельными теплообменниками для двух контуров. Особенность системы: отсутствие бака-накопителя горячей воды.

Подключение двухконтурного котла: 1. Котел. 2. Обвязка котла отопления. 3. Отопительный контур. 4. Ввод холодной воды

Схема обвязки котла при естественной циркуляции

Естественная циркуляция основана на законах физики — температурном расширении теплоносителя и гравитации, поэтому обвязка котла не включает напорное оборудование.

Чтобы вода в контуре совершала непрерывное движение, нужно соблюсти несколько правил.

Котёл должен находиться в самой низкой точке дома, желательно в подвале или в специально оборудованном приямке.

Трубопровод от верхней точки к радиаторам отопления, и от них в «обратку» должен быть выполнен с уклоном не менее 0,5° для снижения гидравлического сопротивления системы.

Отопление с естественной циркуляцией. H — разница уровней линий подачи и обратки, определяет напор в контуре отопления

Диаметр труб разводки отопления должен обеспечивать скорость воды не ниже 0,1 м/с и не выше 0,25 м/с. Такие значения нужно принимать предварительно и проверять расчётом, исходя из разницы температур на входе и выходе (градиент) и разницы высоты по осям котла и радиаторов (не менее 0,5 м).

Гравитационные контуры котла могут быть открытого и закрытого типов. В первом случае в самой высокой точке системы (на чердаке или крыше) устанавливают расширительный бак открытого типа, он же выступает в роли воздухоотводчика.

Закрытая система оборудуется мембранным баком, расположенным на одном уровне с котлом. Так как закрытая система не имеет прямого контакта с атмосферой, она должна быть укомплектована группой безопасности (манометр, предохранительный клапан и воздухоотводчик). Располагается группа таким образом, чтобы воздушный клапан находился в наивысшей точке контура.

Системы с естественной циркуляцией являются независимыми от электропитания и наиболее распространены там, где электросети отсутствуют или работают ненадёжно.

Схема обвязки котла при принудительной циркуляции

Побудителем движения воды в контуре с принудительной циркуляцией является циркуляционный насос. Схемы также могут быть открытыми (с расширительным баком открытого типа) и закрытыми (с мембранным баком и группой безопасности).

Циркуляционный насос, как правило, устанавливают в месте, где температура воды имеет самое низкое значение — на её входе в котёл, и монтируют на той же площадке. Выбор насоса осуществляется на основании расчёта отопления, показывающего необходимый расход теплоносителя, и характеристик котла. Регулирование расхода теплоносителя осуществляется на основании температуры обратной воды по импульсу от установленного на входе в котёл датчика.

1. Котёл. 2. Группа безопасности. 3. Расширительный бак. 4. Циркуляционный насос. 5. Радиаторы отопления

Одно- и двухтрубная разводка системы отопления

Однотрубная система широко распространена в многоквартирных домах старой застройки. Температура воды от радиатора к радиатору постоянно понижается, что ведёт к неравномерному обеспечению теплом отдельных помещений. В двухтрубной системе теплоноситель распределяется равномерно по всем радиаторам, потерявший температуру, попадает во вторую трубу — «обратку». Таким образом, двухтрубная система обеспечивает дом теплом более равномерно.

1. Однотрубная схема разводки. 2. Двухтрубная схема разводки

Коллекторная схема разводки отопительной системы

При большом количестве радиаторов отопления, расположенных на разных этажах, или при подключении «тёплого пола», лучшей схемой разводки является коллекторная. В контуре котла устанавливают минимум два коллектора: на подаче воды — раздающий, и на «обратке» — собирающий. Коллектор представляет собой отрезок трубы, в который врезаются отводы с вентилями для возможности регулирования отдельных групп.

Коллекторная группа

Пример подключения контура отопления и системы «тёплый пол» с помощью коллекторной группы

Коллекторную разводку называют также лучевой, так как трубы лучами могут расходиться в разные стороны по всему дому. Такая схема в современных домах одна из наиболее распространённых и считается практичной.

Первично-вторичные кольца

Для котлов мощностью от 50 кВт или группы котлов, которые предназначены для отопления и горячего водоснабжения домов большой площади, применяется схема первично-вторичных колец. Первичное кольцо составляют котлы — генераторы тепла, вторичные кольца — потребители тепла. Причём потребители могут устанавливаться на прямой ветви и быть высокотемпературными, или на обратной — и называться низкотемпературными.

Для того чтобы в системе не было гидравлических перекосов и для разделения контуров, между первичным и вторичными кольцами циркуляции устанавливают гидроразделитель (стрелку). Он же защищает теплообменник котла от гидравлических ударов.

Если дом большой, то после разделителя устраивают коллектор (гребёнку). Чтобы система работала, нужно произвести расчёт диаметра стрелки. Выбор диаметра осуществляется на основании максимальной производительности (протока) воды и скорости потока (не выше 0,2 м/с) или как производная от мощности котла с учётом градиента температур (рекомендованное значение Δt — 10 °С).

Формулы для расчётов:

• G — максимальный расход, м3/ч;
• w — скорость воды через поперечное сечение стрелки, м/с.

• Р — мощность котла, кВт;
• w — cкорость воды через поперечное сечение стрелки, м/с;
• Δt — градиент температур, °С.

Аварийные контуры

В системах принудительной циркуляции насосы зависят от электропитания, которое может отключиться. Чтобы не произошёл перегрев котла, способный вывести оборудование из строя или даже привести к разгерметизации, котлы снабжают аварийными системами.

Первый вариант. Источник бесперебойного питания или генератор, которые будут питать циркуляционные насосы. По эффективности такой способ один из наиболее оптимальных.

Второй вариант. Обустраивается малое резервное кольцо, работающее по гравитационному принципу. При отключении циркуляционного насоса в систему включается контур с естественной циркуляцией, обеспечивая сброс тепла теплоносителя. Полноценного отопления дополнительный контур обеспечить не может.

Третий вариант. При строительстве закладываются два полноценных контура, один работает по гравитационному принципу, второй с помощью насосов. Системы должны иметь возможность тепломассообмена на аварийный период.

Четвертый способ. Если водоснабжение централизованное, то при отключении насосов холодную воду подают в контуры отопления через специальную трубу с запорным вентилем (перемычку между системами водоснабжения и отопления).

В заключение предлагаем посмотреть видео о правилах расчета однотрубной системы отопления частного дома.

рмнт.ру

Первичная / Вторичная сантехника | | Теплый пол своими руками

Первичный / вторичный трубопровод уже много лет используется в системах отопления и охлаждения коммерческих и жилых помещений. При использовании лучистого отопления насос надлежащего размера на первичном контуре включает нагреватель по запросу всякий раз, когда какая-либо зона требует тепла. Это создает контур циркуляции горячей воды между нагревателем и парой близко расположенных тройников, которые пересекаются с вторичным контуром .

Фактически, близко расположенные тройники становятся «источником тепла» для излучающего зонального коллектора через вторичный контур. Когда излучающая зона требует тепла, горячая вода забирается из близко расположенных тройников и направляется в лучистую трубку.

Primary / Secondary сантехника решает несколько проблем. Во-первых, он предотвращает перегрев некоторых типов котлов, гарантируя, что необходимое количество жидкости всегда циркулирует через внутренний теплообменник системы — даже если только небольшая зона (т.е.е. низкий расход) требует тепла.

Кроме того, для очень больших зон трубопровод Primary / Secondary предотвращает превращение нагревателя в «узкую точку» в излучающей системе. Другими словами, нагреватель может обладать большой мощностью нагрева (т.е. высокой выходной мощностью в БТЕ), но входные и выходные порты слишком малы для пропускания большого объема воды, необходимого для большой излучающей системы.

Важное примечание. Для относительно небольших излучающих систем, использующих менее 3000 погонных футов PEX 7/8 ″ XL, первичная / вторичная сантехника не требуется.Если, как указано выше, конкретный производитель котла не требует наличия первичного / вторичного водопровода для защиты внутреннего теплообменника агрегата.

Для водонагревателей Takagi по запросу, например, не требуется первичная / вторичная сантехника. Тем не менее, было бы огромной ошибкой запускать даже скромную систему теплого пола непосредственно от водонагревателя.

Опять возвращается в поток. Входные и выходные порты устройств по запросу крошечные, и это ограничение может «задушить» расход, необходимый для излучающего пола.По этой причине трехходовой смесительный клапан подходящего размера устанавливается между обогревателем по запросу и зонным коллектором излучающего пола. В этой конфигурации радиационный циркуляционный насос (ы) набирает из порта «смешивания» комбинацию «горячего» порта смесительного клапана (линия от нагревателя) и «холодного» порта смесительного клапана ( тройник от линии, возвращающейся от пола к обогревателю), решая проблему объема / расхода. Крошечные отверстия больше не имеют значения, потому что от нагревателя по требованию требуется лишь небольшое количество нагретой воды — по той простой причине, что вода в полу возвращается в нагреватель только на десять градусов холоднее, чем когда она ушла.

Другими словами: вода, поступающая в радиантные насосы, в основном та же самая вода, которая только что вернулась с пола — с небольшим впрыском горячей воды из нагревателя по требованию (вспомните десять градусов, которые мы использовали для нагрева зоны ?).

Итак, если излучающая система имеет лотов трубок (более 3000 погонных футов 7/8 ″), мы не забираем воду из системы из трехходового смесительного клапана, и мы, конечно, не будем ее рисовать. прямо из блока по запросу.Вместо этого первичный контур становится механизмом, с помощью которого нагревается большой контур , большой объем , вторичный . (см. фото ниже)

Горизонтальная труба наверху этой фотографии является сердцем вторичного контура . Правый конец этой трубы будет соединяться со стороной подачи коллектора излучающей зоны. На левый конец поступает возвратная жидкость из зонного коллектора .Размер этого вторичного контура может быть достаточным для размещения даже самой большой излучающей системы.

Насос, который вы видите на первичном контуре , забирает возвратную воду из близко расположенных тройников вторичного контура, отправляет ее в нагреватель по требованию, где она повторно нагревается, а затем возвращает ее во вторичный контур. Этот первичный контур протекает всякий раз, когда активен вторичный контур (т.е. зоны требуют тепла)

Конечно, для того, чтобы конфигурация водопровода Primary / Secondary работала должным образом, расстояние между тройниками, пересекающими вторичный контур, должно соответствовать определенным инструкциям по водопроводу.То же самое и с прямыми участками трубы по обе стороны от каждого тройника.

Важно: никогда не обрезайте ни один из двух штырей, припаянных к близко расположенным тройникам.

Хотя иногда, особенно в условиях тесного монтажа, возникает соблазн «обрезать» прямые медные штыри, выходящие из близко расположенных тройников… НЕ ДЕЛАЙТЕ ЭТО! ОЧЕНЬ важно, чтобы близко расположенные тройники находились на расстоянии друг от друга не дальше , чем в 4 раза больше диаметра трубы любого размера, составляющей первичный / вторичный контур, и не менее важно , чтобы длина прямых труб, отходящих на от близко расположенные тройники должны быть как минимум в в 6 раз больше диаметра трубы.

Другими словами, если, скажем, первичный / вторичный контур собран с использованием трубы диаметром 1 дюйм, близко расположенные тройники должны быть на не шире, чем 4 дюйма от центра к центру, а прямые трубы на обоих концах тройников должны быть быть длиной не менее 6 дюймов.

Обрезка заглушек для того, чтобы «поместить пакет» в тесную зону, нарушает баланс между первичным и вторичным контурами.

Я мог бы пойти на сложный урок физики и объяснить, почему эти параметры должны соблюдаться (на самом деле, я не мог), но достаточно сказать, что сантехническая промышленность потратила годы на формулирование этих правил.Они работают. А поскольку цель первичного / вторичного водопровода — предотвратить «падение давления» между различными насосами в одной и той же системе, нарушение вышеуказанных правил откроет дверь для множества нежелательных и хаотических событий потока.

По этой причине компания Radiant Floor Company предварительно собирает комплект сантехники Primary / Secondary в нашем магазине. Это исключает любые догадки во время установки и предоставляет заказчику простую в сборке, полностью маркированную систему корпусов с практически всей пайкой, выполненной нами.

Можно добавить больше прямой трубы или изгиба к заглушкам, припаянным к близкорасположенным тройникам, но никогда не обрезать их.

Вариант «открытая система» конфигурации первичного / вторичного водопровода

Конфигурация первичного / вторичного водопровода также может быть спроектирована для обеспечения горячего водоснабжения. В этом случае в системе устанавливаются два смесительных клапана: один для излучающих зон (см. Схему), а второй для подачи горячей воды.Таким образом, возможны два температурных градиента от одного источника тепла.

И, как и в любой другой открытой системе, застоя предотвращается путем подачи свежей воды в систему отопления через пол каждый раз, когда используется горячая вода.

На схеме ниже показана конфигурация трубопроводов, когда первичный / вторичный водопровод используется в «закрытой» системе, то есть когда источник тепла предназначен для излучающего теплого пола и не обеспечивает горячее водоснабжение.

Лучшие практики паропроводов | CleanBoiler.org

Введение

Не думайте, что это правильно только потому, что «так было» в течение долгого времени. Во многих случаях паровые системы были спроектированы задолго до того, как возникли какие-либо проблемы с энергоэффективностью. Системы могли быть установлены не в соответствии с проектом из-за каких-то проблем в полевых условиях — либо что-то не подходило, было изменено, либо установщик решил, что у них есть идея получше. Системы часто модифицируются с годами; оборудование, трубы и клапаны перемещаются так, что они больше не работают так, как они были изначально задуманы.Все эти и многие другие факторы являются причинами, по которым можно ожидать улучшения систем паропроводов, если целью является улучшение работы и энергоэффективности.

Проблемы с паровыми системами не всегда очевидны, поскольку оборудование может продолжать работать, хотя и в неисправном состоянии. Некоторые проблемы приводят к преждевременному отказу оборудования, но может быть неочевидно, в чем причина отказа.

Если на предприятии не проводилась тщательная проверка системы парораспределения компетентным экспертом, то, вероятно, есть много вещей, которые может выявить аудит.Следующие ниже примеры являются общими проблемами, обнаруженными в ходе аудита системы Steam Дуэйном Хагеном из Merlo Steam (см. Ссылки ниже). Это реальные объекты, которые во многих случаях работали ненадлежащим образом в течение ряда лет до аудита.

Проблемы и исправления

Конденсатоотводчик установлен неправильно

Из рисунка видно, что эта ловушка стоит здесь давно. Что не так очевидно для неподготовленного глаза, так это то, что ловушка установлена ​​неправильно.

Эта ловушка поплавкового и термостатического типа.Он должен быть установлен так, чтобы прикрученная плоская пластина находилась в вертикальном положении. В горизонтальном положении, как в этой установке, поплавок представляет собой не поплавок, а маятник (см. Рисунок в разрезе справа).

Когда конденсатоотводчики установлены неправильно, они не могут работать должным образом и, следовательно, либо не удаляют конденсат, не пропускают пар, либо и то, и другое.

Другие компоненты установлены неправильно

Часто можно обнаружить, что многие типы компонентов паровой системы установлены неправильно.В этом примере механический обратный клапан, для правильной работы которого требуется сила тяжести, установлен в перевернутом виде. При такой установке этот обратный клапан не может работать.

Однако, вероятно, хорошо, что он перевернут, так как он также установлен задом наперед. Если бы он был установлен вертикально, он заблокировал бы поток в неправильном направлении.

Неисправные клапаны

Очевидно, что этот клапан частично открыт. Однако часто клапаны устанавливаются с трубой на выходе из потока.Как показано на рисунке, пар все еще проходит мимо клапана, но, поскольку он находится внутри трубы, это не очевидно.

Клапаны выходят из строя из-за износа, коррозии и грязи / загрязнений, застрявших в седле клапана.

Соединение систем высокого и низкого давления

На объектах с системами высокого и низкого рабочего давления пара все паропроводы и конденсатопроводы должны быть надлежащим образом идентифицированы и проверены. Убедитесь, что системы высокого и низкого давления не соединены между собой в любом месте, даже в конденсатных системах.

Конденсат высокого давления может превратиться в пар в конденсатных системах низкого давления, вызывая проблемы в их работе и расход пара. Используйте систему регенерации пара мгновенного испарения, чтобы превратить конденсат высокого давления в пар, а затем введите пар в паровую систему низкого давления.

Линии подачи и конденсата

Для удаления конденсата и сохранения сухости пара необходимо установить ловушки для длинных линий подачи пара. На фото справа конденсатоотводчик от паропровода, а конденсат возвращается в верхнюю часть конденсатопровода.Однако конденсатоотводчик отводится от ВЕРХНИХ паропроводов. Поскольку конденсат находится на дне трубы, этот уловитель ничего не делает для того, чтобы линия оставалась сухой.

Хуже того, он не только не удаляет конденсат, но и тратит впустую энергию. Пар выходит из верхней части паропровода и спускается в уловитель по вертикальной трубе слева на фото, так как охлаждается за счет потерь тепла из трубы. Таким образом, этот конденсатоотводчик действует в основном как «охладитель пара», отводящий пар из паропровода.

Однако обратите внимание на хорошую изоляцию; это, вероятно, не дает возможности усугубить проблему.

Конденсат всегда следует сливать из НИЖНЕЙ части паропровода в нижних частях трубы и при изменении направления, например, при повороте на 90 градусов. Конденсат из конденсатоотводчиков следует всегда возвращать в ВЕРХ конденсатопроводов; максимальная высота подъема над конденсатоотводчиком до конденсатопровода зависит от давления пара и типа конденсатоотводчика. Общее практическое правило состоит в том, что 1 фунт на квадратный дюйм пара поднимает воду примерно на 2 фута.Например, система 5 фунтов на квадратный дюйм не должна иметь конденсатопроводов выше 10 футов над конденсатоотводчиком.

Трубопроводы отводов конденсатоотводчика правильного размера

Конденсатоотводчики должны быть не только соединены с нижней частью паропроводов, но и трубы должны иметь правильный размер. Если колена для отвода конденсата слишком маленькие, конденсат просто выйдет за сливную линию.

Отводы для отвода конденсата должны иметь размер в соответствии с линией, по которой они сливаются. Предлагаемые размеры см. В таблице.

Источник: Armstrong International

См. Также Возврат конденсата

Системы управления

Для правильной работы органов управления паровой системой они должны быть правильно установлены.

На фотографии справа установлен PRV (редукционный клапан) с зеленой головкой для снижения пара с более высоким давлением из основного парового коллектора до более низкого давления для использования в системах с низким давлением, таких как обогрев помещений.

Для этого типа PRV требуется линия датчика ниже по потоку для контроля давления и подачи контрольного давления обратно в PRV.

Проблема в том, что линия управления проложена вертикально выше PRV, в результате чего линия спускается обратно к PRV.Конденсату негде стекать через PRV, поэтому он будет заполняться / затопляться конденсатом. Когда это происходит, PRV не может точно контролировать низкое давление, и это, скорее всего, приведет к преждевременному отказу PRV, поскольку он постоянно дребезжит, пытаясь контролировать давление.

Правильный способ установки PRV показан на схеме выше. Между PRV и точкой измерения должно быть минимальное расстояние, а линия управления должна иметь уклон к трубе, а НЕ PRV, чтобы конденсат стекал обратно в паропровод, где он будет удален конденсатоотводчиком.

ПРИМЕЧАНИЕ. Существуют также клапаны PRV с внутренним контролем, для которых НЕ требуется внешняя линия измерения / управления. Поэтому не беспокойтесь, если PRV не имеет линии измерения; но если в нем есть строчка, убедитесь, что он установлен правильно.

Гидравлический молот

Гидравлический удар — это результат того, что конденсат не удаляется из длинных паропроводов. Пар, движущийся по трубопроводу с высокой скоростью, собирает конденсат на дне труб, так же как ветер, дующий через озеро, образует волны.Когда высокоскоростной пар и конденсат изгибаются, например, «тройник» или поворот на 90 градусов, пар делает переход, но вода ударяется о боковую стенку трубы. Пульсирующее действие приводит к действию, подобному молоту, называемому «гидроударом». Гидравлический удар может повредить органы управления, изоляцию, трубы, сломать фитинги и вызвать много нежелательного шума.

На этой фотографии видны следы гидроудара на футболке. Обратите внимание на то, что изоляция выходит за пределы трубы — свидетельство того, что труба двигалась по изоляции, сжимая ее.Серые пятна показывают попытку ремонта изоляции. Вероятно, на этой линии должен быть установлен конденсатоотводчик, или, если есть конденсатоотводчик, он может работать некорректно.

«Отсутствующие» конденсатоотводчики

По ту сторону стены проходит длинная паровая труба; затем он делает 2 резких изгиба под углом 90 градусов. Второй колен, нижний на фото, будет хорошим местом для конденсатоотводчика для слива конденсата из линии.

Утечка в оборудовании

Утечка в паровых змеевиках, особенно в оборудовании, возрастом менее 30 лет, может указывать на неправильное сезонное отключение, проблемы с конденсатоотводчиком или повреждение гидравлическим ударом.

При более внимательном осмотре этого тепловентилятора выяснилось, что слив конденсата в конце отопительного сезона невозможен. Застойный конденсат может образовывать слабую угольную кислоту при контакте CO2 с водой. Это ускоряет коррозию быстрее, чем вода.

Паровые системы должны иметь трубопроводы, обеспечивающие отвод воды под действием силы тяжести, когда они не используются, или продувку сжатым воздухом в конце каждого отопительного сезона.

Источник: Спасибо Дуэйну Хагену из Merlo Steam за предоставленные фотографии, объяснение проблемы и лучший способ ее решения.Duane и Merlo Steam проводят индивидуальные внутренние тренинги по эксплуатации паровой системы и проводят аудит парораспределительной системы. Чтобы получить информацию о программе аудита или обучения, свяжитесь с Duane по телефону 269-833-7129 или посетите их веб-сайт по адресу www.smithinstrument.com/Merlo/index.htm.

Merlo Steam
35745 Beattie Drive
Sterling Heights, MI 48312

Телефон: 1-800-969-9779 БЕСПЛАТНО

Что такое система обратного возврата?

Примечание редактора: Джефф Сайнс является членом команды Рэя Харди в Engineered Software, Inc.

Как добиться равного расхода компонентов в трубопроводной системе с минимальным прерыванием и точной настройкой регулирующих клапанов? В системах с несколькими ответвлениями и петлями поток будет идти по пути наименьшего сопротивления. В неконтролируемой системе будет внутренняя разница в потоках к компонентам с общим источником.

На это влияет множество факторов, включая размер трубы, длину, шероховатость, материал, фитинги, изгибы и многое другое.Я даже видел, как операторы добавляли дополнительные изгибы и фитинги в одну ветку, чтобы она соответствовала геометрии другой, чтобы поддерживать равный поток через каждую ветку. Хотя это должно работать, оно имеет множество недостатков, таких как дополнительные затраты на компоненты, снижение общей эффективности системы и проблемы, когда компоненты выходят из строя и необходимо производить ремонт.

Изображение 1. Замкнутая система с обратным возвратом. ( Изображения любезно предоставлены автором )

Один из вариантов, который потенциально может помочь, — это система обратного возврата.Хотя многие инженеры не слышали об этом простом приеме, он в течение многих лет широко использовался в сфере отопления, вентиляции и кондиционирования воздуха (HVAC), чтобы помочь сбалансировать потоки. HVAC имеет много идентичных устройств, требующих равного количества потока, таких как бойлеры и чиллеры, а также их соответствующие излучатели тепла. Это может относиться к любому количеству процессов, от продвинутых, где требуется надежность и повторяемость оборудования, до простого наполнения нескольких резервуаров с одинаковой скоростью.

Самый простой способ запомнить основы системы обратного возврата — использовать аббревиатуру LIFO (Last In, First Out).

Изображение 2. Замкнутая система с прямым возвратом

Система обратного возврата — это тип замкнутой системы, в которой возвратный коллектор подключен к наиболее удаленной гидравлически нагрузке, как показано на рисунке 1. По сравнению с системой прямого возврата на рисунке 2, где возвратный коллектор подключен к ближайшей нагрузке. к насосу система обратного возврата распределяет потоки и давление более равномерно по системе, делая ее по своей сути сбалансированной.

Собственный баланс системы обратного возврата может быть показан при моделировании в компьютерном программном обеспечении и расчетах систем.Давайте сначала посмотрим на распределение давления и расхода в системе прямого возврата. На рисунке 3 показана система прямого возврата без контроля нагрузок и насос, рассчитанный на 450 галлонов в минуту (галлонов в минуту), рассчитанный на 150 галлонов в минуту при каждой идентичной загрузке.

Изображение 3. Рассчитана система прямого возврата. Насос рассчитан на 450 галлонов в минуту

Давление на входе для каждой нагрузки уменьшается по мере удаления нагрузки от нагнетания насоса, а давление на выходе каждой нагрузки уменьшается по мере приближения нагрузки к всасыванию насоса.Это создает больший перепад давления на Нагрузке 1 и уменьшение перепада давления на каждой нагрузке, чем дальше от подающего насоса находится ответвление. Этот профиль перепада давления вызывает снижение расхода с 155,9 галлонов в минуту при Нагрузке 1 до 145,9 галлонов в минуту при Нагрузке 3, изменение 10 галлонов в минуту (или 6,4 процента) от минимального до максимального расхода. Значения давления и расхода приведены в Таблице 1.

Таблица 1. Распределение давления и расхода в системе прямого возврата.

На рисунке 4 показаны расчеты для идентичной системы за исключением дополнительной длины трубопровода на возвратном коллекторе для создания системы обратного возврата.

Рисунок 4. Расчетная система обратного возврата. Насос рассчитан на 450 галлонов в минуту

Как и в случае с системой прямого возврата, давление на входе для каждой нагрузки уменьшается по мере удаления нагрузки от насоса. Однако, когда возвратный коллектор подключен к Нагрузке 3, давление на выходе уменьшается от Нагрузки 1 до Нагрузки 3 (в противоположность системе прямого возврата). Это вызывает меньшее изменение дифференциального давления для каждой нагрузки в системе. Собственный баланс этой системы обратного возврата дает изменение расхода в 4 раза.4 галлона в минуту, или всего 2,9 процента. В таблице 2 приведены данные о распределении давления и расхода в системе обратного возврата.

Таблица 2. Распределение давления и расхода в системе обратного возврата.

Следует отметить несколько дополнительных моментов относительно результатов расчетов для двух систем. Поскольку для системы обратного возврата требуется дополнительная длина трубы, равная по крайней мере длине возвратного коллектора, возникает дополнительная потеря напора, которую необходимо преодолеть за счет напора насоса. Для этого требуется, чтобы общий напор насоса в системе обратного возврата был выше, чем в системе прямого возврата (147.9 футов против 129,7 футов в этом примере). Наряду с дополнительными капитальными затратами на дополнительные трубопроводы, увеличенный напор насоса приводит к более высоким эксплуатационным расходам и может потребовать большего размера насоса и двигателя для удовлетворения требований системы.

Кроме того, увеличенный напор насоса приводит к более высокому давлению нагнетания, что может повлиять на выбор материала трубы или спецификации, а также на капитальные затраты на трубопровод.

Преимущества сбалансированной по своей сути системы могут перевесить дополнительные затраты, которые могут возникнуть.В зависимости от потребности в точном управлении потоком для каждой нагрузки можно спроектировать систему без дорогостоящих регулирующих клапанов и исключить связанные с ними контроллеры, проводку, пневматические трубки и другие вспомогательные приборы. Проведите углубленный анализ затрат, чтобы определить лучшее решение для любого конкретного приложения.

Чтобы прочитать больше столбцов «Улучшение насосной системы», щелкните здесь.

Советы по ремонту дома для специалистов по установке котла

Котлы — одна из самых горячих тем на форуме Brownstoner.Читатели спрашивают обо всем, от того, как приручить шизофренические котлы до различий в типах котлов, размерах котлов, расширительных баках, и даже об удивительном влиянии котла на материалы потолка подвала.

Лето — сезон замены котлов (поверьте, вы не захотите менять котел в середине зимы). А это значит, что пора задать один из самых простых — и страшных — вопросов, с которыми приходится сталкиваться владельцу бруклинского котла:

Что входит в установку котла?

Бойлер обычно выполняет две основные функции: нагревает воздух в доме и нагревает горячую воду в доме.Он делает это путем сжигания топлива — обычно нефти или газа — для получения очень горячей воды. Часть этой воды попадает прямо в водопроводную систему, когда вы открываете кран. Но он также проходит через систему закрытых труб и радиаторов по всему дому, передавая тепло воздуху. По мере охлаждения вода перекачивается обратно в котел для повторного нагрева.

Замена бойлера — один из самых дорогих ремонтов дома. Так что вы определенно хотите быть уверенными в том, что с первого раза все сделано правильно.

Самое важное, что вы можете сделать, — это нанять лицензированного сантехника , который специализируется на установке котлов. Если у вас паровая система или работает на масле, обязательно найдите профессионала с опытом работы в этой области.

Помимо физической установки бойлера, сантехник сделает еще несколько важных вещей:

Они найдут проблему, которая убила ваш старый котел

Ваш котел является сердцем всей системы отопления, включая трубы, радиаторы и термостат.Но, как и в случае с сердцем и кровеносной системой в вашем теле, проблема с одной частью будет иметь комплексные последствия для других. Ваш сантехник изучит каждый аспект этой системы, чтобы найти и исправить любые проблемы.

Майкл и Жанна Петри из Petri Plumbing в Бруклине предупредили нас, что:

«Большинство старых котлов выходят из строя из-за системной проблемы. Если вы не устраните проблему, которая приводит к отказу существующего котла, новый котел, на который вы потратили с трудом заработанные деньги, тоже выйдет из строя, причем довольно быстро.”

Специалисты будут знать, как проверить органы управления котлом, размер котла, размер и шаг трубы, размер коллекторной трубы, размещение воздухоотделителей и клапанов, функциональность клапана и — если ваша система представляет собой паровую систему — расстояние между концами пара. магистраль и уровень воды, все радиаторы, радиаторные клапаны и пароотделители.

Джон Катанео из Gateway Plumbing & Heating сказал Браунстонеру:

«Если все сделано неправильно, такое расположение трубопроводов может привести к закупорке артерии, заставляя сердце вашей системы переутомляться в попытках доставить пар или нагретую воду туда, где это необходимо.Термостат в вашем жилом помещении будет говорить вашему котлу: «Дайте нам больше тепла», и ваш котел послушно отреагирует, но большой процент тепла горящего топлива вполне может перемещаться вверх и наружу из дымохода, а не достигать ваших радиаторов. ”

Полная проверка системы также поможет водопроводчику порекомендовать правильный тип и размер вашего нового котла.

Бруклинская котельная с трубопроводом около котла. Фото Gateway Plumbing

Ваш сантехник дважды проверит трубы

В руководстве по установке от производителя котла будет схема трубопроводов, которой ваш сантехник будет следовать во время установки.Затем сантехник должен сверить его с фактически установленными работами.

Майкл и Жанна Петри выразили сожаление по поводу проблем, связанных с пропуском этого этапа, добавив: «Я не могу сказать вам, сколько котлов мы перепроверяем, потому что предыдущий подрядчик по отоплению неправильно определил размер отверстия коллектора».

В паровых системах коллектор котла — это место, которое собирает весь горячий пар, производимый котлом, перед его отправкой в ​​радиаторы. Коллектор находится под давлением и помогает выпускать пар с нужной скоростью.Если отверстие коллектора (труба от котла к коллектору) не подходящего размера, это может снизить давление в вашей паровой системе.

Но все размеры и информация о трубах подробно описаны на схеме вашего котла.

Пример схемы трубопроводов

Котельная газовая. Фото из Википедии

Ваш сантехник найдет способ сделать ваш новый котел более эффективным

Две стратегии повышения эффективности котла — и, соответственно, производительности и срока службы — набирают обороты. Управление приоритетом позволяет указать, готовит ли котел горячую воду для отопления или для крана. Раньше котлы сжигали достаточно топлива для одновременного нагрева радиаторов и горячей воды. Но с приоритетным управлением котел меньшего размера может эффективно переключаться между двумя функциями, обычно отдавая приоритет воде для крана.

Первичный / вторичный трубопровод создает два контура проточной воды, которые обеспечивают оптимальный, независимый поток как для котла, так и для системы.По сути, ваш котел был создан для работы с определенным потоком воды к радиаторам и из них. Но ваши трубы и радиаторная система лучше всего работают с другим количеством. Первичный / вторичный трубопровод — это умный способ оптимизировать и то, и другое, помогая вашим радиаторам сохранять тепло, а также максимизировать эффективность котла.

Скорее всего, ваш сантехник предложит вам эти варианты.

Третий способ потенциально оптимизировать производительность вашего нового котла — просто переместить на термостат .Как знают многие владельцы браунстонеров, нарастает жара. Поэтому, если ваш термостат находится на верхнем этаже, на нижних уровнях зимой может стать холодно. Если он находится на первом этаже, то верхние этажи легко превратятся в сауну.

Джон Катанео из Gateway Plumbing & Heating сказал нам:

«Нередко регистрируется разница температур в 15 градусов и более от нижнего до верхнего уровня трех- или четырехэтажного жилого дома. Неудивительно, что зимняя прогулка по улице с таунхаусами открывает широко распахнутые окна, из которых сильно перегретый воздух попадает в холодную внешнюю атмосферу.”

Лучшее место для термостата — это место, где он не будет подвергаться воздействию сквозняков или локального тепла от готовки, освещения или солнца. Обычно это сердцевина здания для коричневого камня или самая большая комната в квартире.

Наконец, ваш сантехник назначит повторное наблюдение

Ваш специалист по отоплению должен вернуться примерно через шесть недель для обслуживания нового котла. Если это система горячего водоснабжения, они проверит, что все элементы управления работают правильно и что бойлер отключается при нужной температуре.Что касается паровой системы, ваш сантехник позаботится о ее бесперебойной работе, а также очистит котел, удалив масло с поверхности воды.

Установка с интервалом времени любезно предоставлена ​​Gateway Plumbing

Если у вас есть вопрос о вашем доме, задайте его на форуме.
Если вы ищете подрядчика, ознакомьтесь с услугами Brownstoner’s Local Home Pros.

Особая благодарность нашим специалистам по котлам Майклу и Жанне Петри из Brooklyn’s Petri Plumbing и Джону Катанео из Gateway Plumbing & Heating.

Изображения из Brownstoner, если не указано иное

Series 64 ™ — PB Heat

Газовый чугунный котел Series 64 ™ представляет собой атмосферный паровой котел или водогрейный котел с эффективностью сгорания до 83%. Коммерческий котел оснащен встроенным переключателем тяги для применений с ограниченным пространством и большими секциями котла с высоким содержанием воды для превосходной производительности.Котел доступен как в сборном, так и в разборном исполнении.

Уже в продаже — сэкономьте время и деньги с помощью полных комплектов трубопровода около котла, доступных для котлов серии 64 ^™ . Для получения дополнительной информации нажмите здесь.

Подробнее о продукте:

Тип: Полукоммерческий
Конструкция: Чугун
Топливо: Газовое (природное или сжиженное топливо)
Ввод: от 345 до 632.5 MBH
Мощность: от 279 до 512 MBH
Вентиляция: Естественная тяга
Отделка: Вода или пар
Зажигание: Искровое зажигание

1. Номинальные значения нетто основаны на валовой выработке за вычетом допуска на обычные трубопроводы и приемник, как определено Стандартом испытаний и номинальных характеристик для чугунных отопительных котлов низкого давления Института гидроники.Характеристики воды основаны на коэффициенте водозабора 1,15. Номинальные параметры пара основаны на коэффициенте трубопровода и всасывания 1,33. Проконсультируйтесь с PB Heat, прежде чем выбирать котел для установки горячего водоснабжения под действием силы тяжести или для установок, имеющих необычные требования к трубопроводам и водозаборам, такие как открытые трубопроводы, ночное понижение температуры и т. Д. Указанные номинальные значения относятся к высоте до 2000 футов. Для высот выше 2000 футов рейтинги должны быть снижены из расчета 4% на каждые 1000 футов над уровнем моря.
2. Исключения по минимальному входному давлению природного газа: 64-08 STDG 5.3 ”; 64-12 STDG 5.1 ».
3. Эффективность сгорания и валовая мощность определены в соответствии с ANSI Z21.13 / CSA 4.9, Газовые паровые и водогрейные котлы низкого давления.

* Справочник AHRI указывает ввод до ближайшего целого числа.

Размеры котла серии

64 ™

Места для нарезания резьбы

* Для предохранительных клапанов размером более 3/4 ″ используйте сливной отвод котла «K». Не увеличивайте размер трубы между котлом и вентилем.

Гидравлические системы переключения первичного / вторичного нагрева-охлаждения

Время от времени мы все еще видим двухтрубную систему отопления или охлаждения с ручным или автоматическим процессом переключения, который владелец использует для переключения между сезонами. Меня вызвали для устранения неполадок в более чем дюжине систем, где владелец предоставлен самому своему устройству, чтобы изменить систему. Сопровождающий ушел на пенсию, а новый человек не прошел необходимой подготовки.Пара простых элементов управления в первичной / вторичной гидравлической системе может иметь решающее значение, обеспечивая правильную работу этой системы.

Проблемы с двухтрубной системой отопления и охлаждения

Бывают случаи, когда владелец не хочет вкладывать капитал в комбинированную систему отопления и охлаждения, которую иногда называют четырехтрубной системой. Конструкция двухтрубной системы обеспечивает отопление зимой и охлаждение летом. Переключение может происходить автоматически в зависимости от изменения температуры наружного воздуха, но обычно это системы ручного переключения.

Есть две проблемы, и я много раз сталкивался с обеими, когда меня вызывали для устранения неполадок. Первая — это проблема подачи горячей воды в чиллер. Переключение должно происходить, когда температура воды в гидравлической системе достаточно низка для используемого чиллера.

Вторая проблема касается чиллеров с воздушным охлаждением, которые опорожняются зимой. Когда отопительный сезон закончился и требуется охлаждение, в реальном мире владелец имеет тенденцию просто открывать клапаны и позволять воде замкнутой системы заполнить трубопровод к чиллеру.Это приводит к попаданию большого количества воздуха в систему, что может вызывать проблемы на несколько недель.

Системы переключения первичного / вторичного трубопроводов

Первая проблема может быть решена очень просто, используя метод первичной / вторичной обвязки. Рисунок 57 выше взят из Руководства Bell & Gossett TEH-775A по применению первичного вторичного насоса. Это показывает котел в первичном контуре и чиллер в первичном контуре с общим вторичным насосом для системы.

Зимой чиллер выключен.Котел не работает в обычном режиме управления отоплением. Обратите внимание, что насос системы откачивает вдали от места расположения расширительного бака или точки, в которой давление не изменяется.

Система включает несколько простых элементов управления, когда мы переключаемся на охлаждение. В режиме охлаждения отключаем котел. Системный насос продолжает перекачивать, и температура подаваемой воды начинает падать. Аквастат во вторичном контуре определяет температуру и снижение температуры до значения, безопасного для чиллера; после этого запускается насос чиллера.Как только поток будет подтвержден средствами управления чиллера, чиллер может быть активирован.

Что делать, если охладитель опорожняется зимой?

Часто встречаются гидравлические системы с чиллерами с воздушным охлаждением. В двухтрубной системе с обогревом или охлаждением, но не с обоими одновременно, необходимо что-то предпринять, чтобы предотвратить замерзание трубопроводов чиллера зимой. Иногда систему заполняют смесью гликоля Dowtherm или Dowfrost. Это означало бы, что вся система должна была бы состоять из гликоля, если не использовался отдельный теплообменник.Потеря эффективности теплопередачи может быть большой. В большинстве случаев осушение этих чиллеров осуществляется с помощью запорной арматуры внутри здания. Когда владелец готов запустить чиллер, он должен заполнить трубопровод.

Мой опыт включает в себя многих владельцев, которые просто открывали запорные клапаны и позволяли воде гидравлической системы заполнять трубопровод чиллера. Что происходит со всем воздухом в трубе? В конечном итоге он попадает в систему и, возможно, попадает в оконечные устройства. Возникнут проблемы с охлаждением.

Лучшее решение — установить ручное заполнение и вентиляционное отверстие. Письменные ламинированные инструкции на стене будут включать последовательность открытия ручного заправочного клапана и наполнения системы водой на «X» минут. По завершении закройте ручную заливку и откройте запорные клапаны. Теперь переведите насос чиллера и чиллер в автоматическое положение и начните процесс переключения.

Такое простое использование первичного / вторичного трубопровода — лишь одно из многих применений, которые Bell & Gossett описывает в своих технических руководствах и программах обучения.Если вы хотите посетить занятия по этой теме или узнать больше о системах переключения, просто свяжитесь со своим инженером по продажам RLD или местным представителем B&G.

Заявление об ограничении ответственности: R. L. Deppmann и его аффилированные лица не несут ответственности за проблемы, вызванные использованием информации на этой странице. Хотя эта информация исходит из многолетнего опыта и может быть ценным инструментом, она может не учитывать особые обстоятельства в вашей системе, и поэтому мы не можем нести ответственность за действия, вытекающие из этой информации.Если у Вас возникнут вопросы, обращайтесь к нам.

Советы по установке теплового насоса для бассейна

В этой статье изложены наши советы по установке теплового насоса для бассейна, которые представляют собой наилучший способ установки теплового насоса для бассейна.

Установка теплового насоса для бассейна — довольно простая задача, которую может выполнить владелец бассейна, местный инженер или один из наших опытных инженеров по установке. Тем не менее, всегда следует соблюдать рекомендации производителя, чтобы не аннулировать гарантию или помешать правильной работе теплового насоса.

Если вы хотите, чтобы мы установили для вас тепловой насос, свяжитесь с нами, чтобы получить расценки на установку.

Вот несколько советов, если вы решите установить тепловой насос для бассейна самостоятельно: —

Для теплового насоса требуется: —

1. Подходящее место

Выберите место для вашего теплового насоса, где он будет иметь хороший поток воздуха. Оптимальная эффективность теплового насоса зависит от хорошей циркуляции воздуха.

По возможности тепловой насос следует всегда устанавливать на открытом воздухе, чтобы он мог получать хороший приток свежего воздуха для работы и отвода тепла.

Минимальные зазоры для тепловых насосов с горизонтальным вентилятором показаны выше

Минимальные зазоры для тепловых насосов с вертикальным вентилятором показаны выше

Убедитесь, что воздух, выбрасываемый вентилятором, не сталкивается с препятствиями и может рециркулировать обратно в тепловой насос.

Тепловые насосы для бассейнов бывают двух основных типов — модели с вертикальным вентилятором и горизонтальным вентилятором. Вертикальные модели с вентилятором будут втягивать воздух по бокам теплового насоса и выдувать более холодный воздух вверх из верхней части устройства.Вы должны убедиться, что над тепловым насосом нет препятствий, которые могут вызвать рециркуляцию удаляемого воздуха обратно в блок, так как это снизит его эффективность, например, низко висящие деревья или крыши и т. Д.

Аналогичным образом модели с горизонтальным вентилятором будут втягивать воздух с задней стороны блока и выдувать более холодный воздух с передней стороны теплового насоса. Лучше больше места, но как минимум вы должны оставить 300 мм позади теплового насоса и 2 метра перед ним. Опять же, удаляемый воздух должен иметь возможность уноситься, не задев препятствий, например, живых изгородей, заборов и т. Д., Которые могут вызвать рециркуляцию воздуха.

Вертикальные модели вентиляторов должны иметь зазор не менее 2 футов (600 мм) по бокам и никаких препятствий сверху, как показано на схеме ниже.

Минимальные требования к допуску

Требуемые зазоры для теплового насоса типа Duratech

Тепловые насосы для бассейнов следует по возможности устанавливать на открытом воздухе, чтобы обеспечить приток свежего воздуха. Однако некоторые из них могут быть установлены внутри насосной станции — см. Раздел ниже.

Постарайтесь разместить тепловой насос рядом с насосом для бассейна, чтобы минимизировать трение в трубах.Если у вас слишком длинный участок трубы, возможно, у вас недостаточный расход воды через тепловой насос, и вам может потребоваться модернизировать насос для бассейна или использовать трубы большего диаметра к тепловому насосу и от него, чтобы уменьшить трение в трубах и поддерживать хорошую воду. скорость потока.

Большинство тепловых насосов указывают номинальный расход воды в своих таблицах технических характеристик. Если поток воды через тепловой насос слишком низкий, тепловой насос может перегреться, и предохранительный механизм выключит агрегат.

Not Like This — Зал стыда!

Некоторые примеры неправильной установки теплового насоса в бассейне.

Тепловой насос в деревянном ящике, без воздушного потока!

Примеры правильной установки тепловых насосов см. В нашей фотогалерее

2. Расход воды

Большинство наших тепловых насосов для бассейнов указывают требуемый расход воды в таблице технических характеристик. Если расход воды слишком низкий, вода в тепловом насосе перегреется, и тепловой насос выключится.

Проверьте расход воды из насоса бассейна и через фильтр, чтобы убедиться, что он достаточно высок для теплового насоса бассейна.

Обратите внимание, что существует максимально возможный поток через трубу бассейна любого размера независимо от мощности вашего насоса. Для больших тепловых насосов может быть невозможно обеспечить достаточный поток воды через маленькие трубы (например, трубы 1,5 дюйма). Пожалуйста, свяжитесь с нами для получения консультации по этому поводу.

Мы продаем расходомеры воды, которые покажут вам расход в ваших трубах.

См. Раздел «Аксессуары».

Вам также следует регулярно промывать фильтр для бассейна, чтобы обеспечить надлежащий расход воды.

3. База

Основание теплового насоса должно быть ровным и прочным. Можно использовать как бетонное основание, тротуарную плитку, уложенную на песок, так и деревянный настил.

Вибрация теплового насоса будет минимальной и не повредит тротуарную плитку.

Тепловой насос может быть установлен выше или ниже уровня воды. Единственным условием является то, что циркуляционный насос бассейна достаточно мощный, чтобы обеспечивать расход воды, необходимый тепловому насосу для работы.

Мы также продаем монтажные ножки и легкие плиты для монтажа теплового насоса.Это помогает поднять тепловой насос над землей, а также снижает уровень шума и вибрации

Во время работы теплового насоса с него может капать конденсат, особенно во влажных условиях. Вы должны учитывать конденсат, который будет выходить из агрегата в базовой конструкции, поскольку количество воды может быть значительным и вызвать образование лужи. Например, если блок установлен на деревянном настиле, в настиле можно сделать отверстия, чтобы конденсатная вода стекала и не вызывала гниение древесины.

У некоторых тепловых насосов есть выпускная труба для воды, которая отводит конденсат, или к ней можно присоединить кусок шланга, чтобы отвести воду в определенное место.

Некоторые клиенты ошибочно полагают, что в тепловом насосе есть утечка, хотя на самом деле вода, поступающая из теплового насоса, представляет собой нормальный конденсат.

4. Электроснабжение

Перед покупкой теплового насоса для бассейна вы должны проверить рабочий ток и пиковый ток, указанные в списке для вашей желаемой модели.

Убедитесь, что ваша электрическая сеть достаточна для поддержки рабочего и пускового токов для устройства.

Обычно рекомендуется проложить специальный кабель к вашему электрическому потребительскому блоку для теплового насоса и установить специальный выключатель для теплового насоса.

Большинство тепловых насосов при запуске потребляют более высокий электрический ток. Это длится всего миллисекунду или около того, пока компрессор запускается, а затем ток возвращается к нормальному рабочему току для устройства.

Требуемый размер автоматического выключателя обычно указывается в перечне для каждого теплового насоса и обычно немного превышает пусковой ток.

Обычно вы используете автоматический выключатель (предохранитель) типа «D» с тепловым насосом. Автоматический выключатель типа «D» позволяет использовать более высокий ток при запуске (при запуске компрессора) без отключения выключателя.

Если у вас очень «чувствительное» электроснабжение, некоторые тепловые насосы имеют дополнительную (или встроенную) опцию «плавного пуска».Опция плавного пуска «снижает» пусковой ток до рабочего тока, чтобы избежать скачков мощности при запуске.

Комплект / опция плавного пуска обычно требуется только для установок, использующих большой однофазный тепловой насос (например, 30 кВт) с ограниченным или чувствительным источником питания. В экстремальных ситуациях при запуске теплового насоса может мигать домашнее освещение или срабатывать автоматический выключатель. Комплект плавного пуска помогает предотвратить это.

Вариант плавного пуска обычно не требуется в Великобритании, на небольших тепловых насосах или трехфазных тепловых насосах.Пожалуйста, свяжитесь с нами для получения дальнейшей информации.

Мы продаем сторонний модуль плавного пуска, который можно добавить практически к любому тепловому насосу. Это указано в разделе

«Аксессуары».

Армированный кабель обычно используется для питания теплового насоса. Это необходимо для предотвращения случайного повреждения кабеля (например, при прокалывании его лопатой).

Требуемый размер (толщина) кабеля зависит от длины используемого кабеля. Для более длинного кабеля потребуется более толстый кабель из-за повышенного сопротивления длинного кабеля.

Армированный кабель должен быть проложен к поворотному разъединителю, который должен быть расположен в пределах 1 метра от теплового насоса, чтобы можно было легко отключить питание теплового насоса.

Электромонтажные работы должны выполняться квалифицированным электриком, который может рассчитать необходимое сечение кабеля.

Тепловой насос также должен быть правильно заземлен.

Поскольку тепловой насос находится на открытом воздухе, электрическая цепь также должна быть защищена УЗО

.

Большинство домов имеют однофазное электроснабжение.Трехфазное электроснабжение обычно встречается только на больших объектах или в коммерческих установках. Если вы не уверены, возможно, у вас однофазное электроснабжение, но попросите электрика подтвердить это за вас.

Однофазные источники питания работают при напряжении около 230–240 В в Великобритании и имеют один провод под напряжением, нейтраль и землю и являются наиболее распространенным типом питания в жилых домах.

Более крупные объекты могут иметь трехфазное питание. Обычно он работает при напряжении 380–415 В и использует три провода под напряжением, нейтраль и заземляющий провод.

Обратите внимание, что большинство 3-фазных установок рассчитаны на 380–415 В, однако во Франции можно найти как 380–415 В, так и некоторые старые трехфазные источники питания на 220 В, поэтому перед заказом проверьте, какой тип у вас установлен.

Все наши тепловые насосы предназначены для работы с источниками питания 50 Гц (которые используются по всей Европе)

Обратите внимание, что в США используется источник питания 60 Гц. Тепловые насосы согласно спецификации США не будут работать в Великобритании или Европе. Все наши тепловые насосы рассчитаны на питание от сети 50 Гц.

Мы можем поставить электрическую соединительную коробку со встроенным таймером для вашего насоса для бассейна — см. Раздел «Аксессуары».

Электрические блоки управления могут быть сконструированы в соответствии с вашими требованиями. Пожалуйста, свяжитесь с нами для цитаты.

5. Сантехника

Тепловой насос легко добавить к существующей системе трубопроводов бассейна.

Сначала проверьте, какой у вас размер труб.

В Великобритании это обычно трубы диаметром 1,5 или 2 дюйма. В Европе чаще встречается 50 мм. Проверьте начертание на ваших существующих трубах и коленах, чтобы узнать, какой у вас размер. Не измеряйте только внешний диаметр труб или фитингов, так как он часто отличается от требуемого размера, и вы можете случайно заказать трубы и фитинги неправильного размера!

например, труба бассейна 1,5 дюйма имеет внешний диаметр примерно 1,9 дюйма (1,5 дюйма относится к внутреннему диаметру труб для британских размеров и внешнему диаметру для метрических размеров).

Как только вы узнаете существующий размер трубы, вы будете знать, какой размер соединителей и колен вам понадобится.

В Великобритании наиболее распространены трубы диаметром 1,5 дюйма, а в Европе — трубы диаметром 50 мм.

Каталог трубопроводной арматуры см. В разделе «Аксессуары».

Если у вас есть существующий обогреватель бассейна, например, газовый или масляный котел, то, если он все еще работает нормально, мы рекомендуем вам оставить его на месте и установить тепловой насос в соответствии с существующим котлом.

Это позволит вам запустить и тепловой насос, и бойлер, если это необходимо для быстрого нагрева бассейна. Старый обогреватель также может помочь дополнить тепло от теплового насоса в очень холодную погоду, чтобы продлить купальный сезон.

По возможности вода должна проходить сначала через тепловой насос, а затем через существующий нагреватель, чтобы тепловой насос выполнял большую часть работы по отоплению. Термостат на существующем нагревателе (например, газовом бойлере) можно установить ниже, чем на тепловом насосе, чтобы существующий нагреватель работал только в случае необходимости.

К тепловому насосу всего две трубы — «подающая» и «обратная».

Мы рекомендуем вам установить «байпасную» схему с вашим тепловым насосом

Байпас представляет собой серию из 3 клапанов.Они позволяют изолировать тепловой насос, чтобы вода не протекала через него.

Байпас также позволяет регулировать расход воды для достижения оптимальной производительности теплового насоса. Мы с радостью посоветуем, как соответствующим образом отрегулировать расход в зависимости от марки и модели используемого теплового насоса.

Как правило, вы должны стремиться к тому, чтобы разница между температурами воды на входе и на выходе составляла примерно 1-2 градуса

Мы продаем байпасные комплекты в разделе «Аксессуары»

Это требуется зимой, когда вам нужно слить всю воду из теплового насоса, чтобы предотвратить повреждение в результате замерзания, однако у вас может быть замерзание на насосе бассейна, и вы, возможно, захотите продолжить циркуляцию воды по трубам вашего бассейна.

Установка байпаса также позволяет регулировать расход воды, проходящей через наш тепловой насос. Слегка открыв перепускной клапан, вы можете уменьшить поток воды через тепловой насос.

Не допускайте замерзания воды внутри теплового насоса зимой, так как это может привести к растрескиванию теплообменника и обычно не покрывается гарантией производителя на повреждения от замерзания / замерзания. Мы продаем различные зимние чехлы для тепловых насосов бассейнов, чтобы защитить вашу установку — см. Раздел «Аксессуары»

Трубки, ведущие к тепловому насосу и от него, могут быть изолированы, чтобы уменьшить потери тепла.

Тепловой насос обычно устанавливается в качестве последнего элемента в потоке воды перед возвратом воды в бассейн, т. Е. После фильтра.

Единственное исключение — если у вас есть блок хлорирования, и в этом случае это должен быть последний элемент перед возвращением воды в бассейн, чтобы концентрированный хлор не проходил через тепловой насос, поскольку это может вызвать преждевременную коррозию теплообменника. .

Тепловой насос можно установить рядом с любым имеющимся у вас нагревателем (например, газовым нагревателем).Это позволяет использовать газовый обогреватель, а также тепловой насос, если требуется, либо для быстрого нагрева бассейна, либо если температура воздуха слишком низкая для эффективной работы теплового насоса, например, в сезон купания.

Постарайтесь, чтобы вода проходила сначала через тепловой насос, а затем через газовый / масляный нагреватель, чтобы тепловой насос выполнял большую часть работы по отоплению, а существующему бойлеру необходимо было только «поднять» температуру.

»

6. Несколько тепловых насосов

Для больших бассейнов можно использовать два тепловых насоса вместе

Бассейны

или даже больше могут использовать четыре тепловых насоса

Несколько тепловых насосов можно подключить последовательно или параллельно.Пожалуйста, свяжитесь с нами, чтобы узнать, какой метод лучше всего использовать в вашей ситуации.

7. Установка теплового насоса в помещении

По возможности, тепловой насос следует всегда устанавливать на открытом воздухе, так как им требуется постоянный приток свежего воздуха для работы и отвода тепла. Однако можно установить некоторые модели внутри помещения для растений. Для моделей с вертикальными вентиляторами можно сконструировать воздуховоды, отводящие удаляемый воздух через стену здания.

Для моделей с горизонтальным вентилятором их можно разместить вплотную к стене и проделать в стене отверстие на одной линии с вентилятором, чтобы выпускаемый воздух мог выходить наружу.

Следует избегать рециркуляции удаляемого воздуха обратно в тепловой насос.

Для установки внутри помещений также необходимо позволить воздуху проникать в насосную станцию. На противоположной стороне насосной следует установить вентилируемую дверь или решетку, которая должна быть достаточно большой, чтобы свежий воздух поступал в комнату с той же скоростью, что и выходит из комнаты.

Для закрытых бассейнов размещение теплового насоса внутри здания бассейна может помочь осушить воздух за счет втягивания свежего воздуха в комнату бассейна и использования теплового насоса для удаления влажного воздуха.

Недостатком такой схемы является то, что температура воздуха в помещении бассейна скоро снизится до такой же, как температура наружного воздуха. Для закрытых бассейнов это может быть нежелательно, и тогда может потребоваться какой-то подогрев воздуха, что сведет на нет пользу от размещения теплового насоса в помещении.

8.Крытые бассейны

Крытые бассейны имеют другие требования к открытым бассейнам, главное отличие состоит в том, что необходимо осушать влажный воздух, а также нагревать воздух зимой.

Обычно для закрытых бассейнов температура воздуха должна быть на 1 градус выше, чем температура воды в бассейне. например, вода в бассейне = 28 ° C, температура воздуха = 29 ° C.

Для закрытых бассейнов мы продаем все в одном устройстве от Heatstar или Calorex, которое обеспечивает подогрев воздуха, осушение воздуха, подачу свежего воздуха и подогрев воды в бассейне.Пожалуйста, свяжитесь с нами для уточнения деталей.

Есть два основных варианта закрытых бассейнов: —

1. Тепловой насос для бассейна и отдельные напольные или настенные осушители. Осушители могут иметь встроенные электрические обогреватели для подогрева воздуха в помещении бассейна зимой.
2. Все в одном устройстве, обеспечивающее нагрев воздуха, осушение воздуха, подачу свежего воздуха и подогрев воды в бассейне. Этим агрегатам нужны воздуховоды, чтобы обдувать осушенным воздухом любые стеклянные окна, чтобы предотвратить образование конденсата.

Мы также можем спроектировать систему, которая приводится в действие воздушным тепловым насосом бытового типа, питающим буферный резервуар.

Мы предлагаем услуги по проектированию крытых бассейнов, чтобы помочь выбрать и определить все оборудование для закрытых бассейнов.

Дополнительную информацию см. На нашей странице «Крытые бассейны»

9.Тепловые насосы для гидромассажных ванн и купален

Наши тепловые насосы также могут быть установлены в гидромассажных ваннах и бассейнах.

Использование теплового насоса обычно приводит к значительному снижению эксплуатационных расходов по сравнению с электрическим нагревателем, и использование теплового насоса в спа-салонах и гидромассажных ваннах становится все более популярным.

Требуемая температура воды может быть установлена ​​максимум на + 40 ° C

Тепловой насос просто подключается к существующему контуру спа

Мы рекомендуем оставить существующий электронагреватель в качестве резервного нагревателя теплового насоса для очень холодных (минусовых) температур воздуха.

В идеале вода должна проходить сначала через тепловой насос, а затем через электрический нагреватель.

Свяжитесь с нами, если вы хотите получить какой-либо совет по установке теплового насоса в гидромассажную ванну или бассейн для плавания.

10. Примеры установки

Ниже приведены некоторые снимки из нашей фотогалереи установок, выполненных с использованием тепловых насосов, поставляемых компанией HeatPumps4Pools

.

Другие примеры установки см. В нашей фотогалерее

Дополнительные советы по установке теплового насоса см. Также на странице часто задаваемых вопросов.

11.Услуги по установке — Давайте установим для вас

Мы предлагаем полный комплекс услуг по установке тепловых насосов для бассейнов с привлечением наших квалифицированных инженеров.

Наши инженеры — квалифицированные электрики и опытные инженеры по тепловым насосам, которые установят ваш тепловой насос в соответствии с инструкциями производителя.

Мы можем установить тепловые насосы в большинстве районов Великобритании

Свяжитесь с нами, чтобы узнать стоимость установки

12.

Схемы Подключения Трехходового Клапана — tokzamer.ru

Трехходовые клапаны для отопления призваны регулировать тепловой поток, что обеспечивает комфорт в помещении и экономичность использования. Благодаря созданию комфортных условий, водяной теплый пол становится уже привычным.

Второй нюанс касается твердотопливных котлов.

Действие сравнимо с работой водопроводного смесителя , когда человек настраивает комфортную температуру, к примеру, для мытья посуды.
ТРЕХХОДОВОЙ СМЕСИТЕЛЬНЫЙ КЛАПАН ! НАСОСНО смесительный УЗЕЛ для ТЕПЛОГО ПОЛА! ТЕРМОРУГЕЛЯТОР

Второй нюанс касается твердотопливных котлов. Чтобы сервопривод подошел к клапану следует выбирать трехходовой клапан ESBE.

Этот показатель обязательно учитывается при подборе термостатического клапана, обеспечивая точное подключение в отопительную систему.

Или как вариант электрокотел.

Применяется в котельных для управления системой отопления присоединённой к безнапорному коллектору или гидравлическому разделителю гидравлической стрелке.

Но каким образом достигается изменение температуры?

Погодозависимая автоматика для трехходового клапана своими руками. Общий обзор

Типы приводов

Итак, шток отреагировал на изменение температуры теплоносителя в подающем патрубке, открыл нижний для холодной воды, и внутри клапана произошло смешивание горячей и холодной сред до необходимой температуры. Материал прочный, дешевый, но подвержен коррозии.

Они получают команды от контроллера.

Внутри нее располагается температурный датчик, заполненный специальной жидкостью. Для продления эксплуатационного срока перед клапаном монтируется фильтр для задержки механических примесей.

Устройство трехходового смесительного клапана с термостатом Трехходовой клапан для отопительной системы и регулятор температуры, устанавливаемый на радиаторе, могут использоваться по отдельности, однако в автономных отопительных системах современных квартир и частных коттеджей зачастую применяют комбинированный способ для повышения эффективности. Подобные схемы подключения трёхходовых клапанов получили широкое распространение в обвязке воздухонагревателей и воздухоохладителей, а также в узлах подогрева воды установленных в автономных котельных.

Трехходовой смесительный клапан с термоголовкой Клапан с терморегулятором гарантирует практичность и эффективность функционирования системы.

Перед началом работ необходима подготовка: перед точкой установки перекрывают воду.

Его низкое качество — причина быстрого износа керамических элементов. Пропускная способность.
tokzamer.ru — Как работает трехходовой клапан для твердотопливного котла

Конструкция и принцип работы трехходового крана

Предлагаем несколько схематических изображений монтажа подобных устройств. Схема смесительного узла для теплого пола Схема подключения включает циркуляционный насос, монтируемый на подачу.

Принцип работы как для замкнутой отопительной системы, так и для системы ГСВ один и тот же.

Внутри нее располагается температурный датчик, заполненный специальной жидкостью. Первое место в рейтинге продаж занимают вентили шведской компании Эсбе Esbe.

К таким клапанам монтируется сервопривод электропривод. После чего смело приступать к монтажу или приглашать специалистов для проведения ремонтных работ. В результате этого возникает давление на шток.

Именно об этих марках и пойдет речь сегодня. В зависимости от конкретной модификации конструкция трехходового термостатического клапана может дополняться другими элементами, необходимыми для его полноценной работы.

В нем под ось есть отверстие. На подачу или на обратку? Давайте теперь подробно остановимся на управляющем сигнале. Учитывают такие ее характеристики: уровень давления, наибольшая температура теплоносителя в точке монтажа прибора, допустимое снижение давления, объем воды, проходящей через клапан. Прежде чем приступать к проектировке отопительной системы, производится тепловой расчет.

Подали порцию воды, термоголовка перекрыла поток. На основе вышеизложенного можно подытожить общие рекомендации: При монтаже любого трехходового клапана до и после него устанавливают манометры.

Но необходимо обозначить, что длина штока может регулироваться. С 3 сторон расположены отрезки труб патрубки : Два прямой и байпасный, на фото дальше обозначены как А и В предназначены для входящего или исходящего потока в режиме смешивания или разделения соответственно. Находясь в крайнем нижнем положении, перекрывает ход теплоносителя из патрубка В, открывая патрубок А.
Трехходовой клапан HERZ 1776613

Исходя из направления, существуют две модели клапанов: с симметричной или Т-образной схемой; с ассиметричной или L-образной. При обратной установке весь процесс функционирования теплого пола будет нарушен.

В итоге у вас автоматически получается готовая петля теплого пола.

Достоинства и недостатки термостатических трехходовых клапанов Несомненные плюсы использования трехходовых терморегулирующих клапанов: Легкость влияния на температуру рабочей среды. Наличие электро- или сервопривода позволяет программировать температурный режим с ориентацией по времени суток. Циркуляция теплоносителя в контуре потребителя обеспечивается за счёт избыточного напора, созданного циркуляционным насосом в контуре источника тепла.

Сервопривод может быть двухпозиционным 2 управляющих сигнала , трехпозиционным 3 управляющих сигнала и так далее. В случае, когда вы не можете повлиять на температуру воды, поступающей к радиатору, можно регулировать ее количество. Важно выбирать правильный вариант монтажа исходя из особенностей своего трубопровода Схема на фото является гарантией качественного регулирования параметров системы.

Статья по теме: Проведение энергетического аудита

С прогоном воды должен справляться насос установленный в самом котле. Именно поэтому этот тип трехходовых клапанов сегодня популярен. При давлении на шток клапаны частично перекрывают подачу из нижнего патрубка и открывают верхний.

Два порта для входа и один для выхода могут также выполнять разделительную функцию. Важно учитывать, что принцип работы трехходового смесительного клапана позволяет повышать или понижать температуру радиатора лишь в установленных границах.

Для напольных экземпляров придется ставить его отдельно. Вариант 3 предназначен по большей части для клапанов с большой пропускной способностью. Важно учитывать, что принцип работы трехходового смесительного клапана позволяет повышать или понижать температуру радиатора лишь в установленных границах. Устройство и принцип работы трехходового клапана в системе отопления Итак, в первую очередь разберемся с устройством. Придется монтировать байпас и балансировочный вентиль.

Но Вы его можете купить отдельно. Снижение давление приводит к кавитации теплоносителя в теплообменнике. Ротационный смесительный клапан может использоваться не только для смешивания, но и для того, чтобы просто перенаправить поток теплоносителя в другой трубопровод. Применяют их при устройстве теплых полов, чтобы предотвратить перегрев поверхности. В отличие от традиционного вентиля, такая модель ориентирована на пропуск жидкостного потока в одном направлении.
Подключение теплого пола к системе отопления. Трёхходовой смесительный клапан.

Трехходовой смесительный клапан для котла отопления, теплого пола

В современных системах отопления трехходовой клапан применяется довольно часто, поскольку является средством качественного регулирования теплоносителя – по температуре, а не по расходу. Ведь подача в радиаторы оптимально нагретой воды – лучший способ экономить энергоносители.

Есть у термосмесительных кранов и другие полезные функции, о которых вы узнаете из данной статьи. Но вначале стоит рассмотреть, как работает трехходовой клапан, а также разобраться в его внутреннем устройстве.

Разновидности 3-ходовых клапанов

Все термостатические трехходовые клапаны для отопления делятся на 3 вида по устройству и принципу работы:

• смесительные;
• разделительные;
• переключающие.

О назначении каждой из 3 разновидностей можно судить по названию. Первый тип клапана смешивает два потока теплоносителя с различной температурой, второй – разделяет, третий занимается переключением воды между 2 линиями. Распознать их внешне нетрудно, обычно принцип работы изображен на корпусе в виде рисунка. Вот как выглядит трехходовой смесительный клапан:

На заводском шильдике от фирмы Herz четко показано смешивание 2 потоков, значит, это смесительный вентиль

Похожее обозначение стоит на разделительном элементе. Что же касается переключающих кранов, то на их корпусе изображения может и не быть, зато есть значительные внешние отличия по форме.

Разделительный (фото слева) и переключающий (справа) 3-ходовой клапан

С помощью смешивания или разделения потоков добиваются оптимальной температуры теплоносителя, подаваемого в радиаторы системы отопления или контуры теплого пола. Переключение используется в газовых двухконтурных котлах, когда нагретую воду надо поочередно направлять в разные теплообменники.

Устройство и принцип работы

Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему. Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.

В смесительном 3-ходовом кране выходной патрубок (откуда идет смешанная вода) всегда открыт, остальные 2 штуцера поочередно закрываются термоголовкой

Принцип действия следующий: при нажатии на шток начнет открываться проход для одного потока и постепенно закрываться для другого, в результате чего в камере смешивания клапана получится вода необходимой температуры. Она покидает латунный корпус элемента через третий патрубок. Регулировка силы нажатия на шток осуществляется термоголовкой с выносным датчиком температуры, установленным в соответствии со схемой.

Весь процесс стоит разъяснить подробнее:

1. Представьте, что со стороны горячей воды поступает недостаточно прогретый теплоноситель. Тогда механизм пропускает его дальше, а третий патрубок закрыт. Выносной датчик наполнен термочувствительной жидкостью и посредством капиллярной трубки соединен с резервуаром (сильфоном) внутри термоголовки.
2. При нагреве датчика эта жидкость расширяется, ее объем в трубке и сильфоне увеличивается, в результате последний начинает нажимать на шток трехходового клапана. Момент нажатия определяется регулировкой на шкале термостатической головки, настроенной на требуемую температуру.
3. После этого к потоку разогретой воды подмешивается холодная из третьего патрубка и температура воды на выходе из термоклапана остается неизменной, хотя нагрев теплоносителя на входе продолжается.
4. Если входящая вода продолжает нагреваться сверх нормы, то для сохранения установленной температуры на выходе термостатический клапан может полностью перекрыть вход и открыть боковой проток. При этом шток опускается в крайнее нижнее положение.
5. Как только датчик отметит остывание теплоносителя, головка слегка отпустит шток, откроется седло клапана с горячей стороны и начнется подмешивание нагретой воды.

Способ регулировки трехходового крана термостатической головкой с датчиком – самый популярный, поскольку является достаточно точным и простым, причем не требующим электричества.

Если вести речь о разделительном клапане, принцип его работы практически такой же, только при нажатии на шток один поток начинает делиться на два. А вот в переключающем элементе направление движения меняет электропривод, о чем подробно рассказано на видео:

Использование приводов

Помимо термостатической головки, клапаном можно управлять и другими способами. Первый из них – ручной, когда глубину нажатия штока определяет поворот рукоятки снаружи корпуса. Не самый лучший вариант и годится только в том случае, когда температура воды, поступающей в патрубки, неизменна. Другой вариант – управление с помощью серво— и электропривода, получающего команды от контроллера. Для совместной работы с разными приводами используется и другой тип клапанов – поворотные, чье устройство показано на рисунке:

Этот клапан с 3 выходами очень похож на обычный шаровой кран с электроприводом

Здесь есть определенное сходство с шаровым краном, только рабочий поворотный элемент имеет другую форму отверстия, чтобы пропускать теплоноситель сразу в двух направлениях. Принцип работы здесь простой: ось поворачивается на требуемый угол, вращаемая приводом. Последний управляется контроллером, получающим импульсы от одного или нескольких датчиков. Обычно приводы на клапаны устанавливают в сложных либо автоматизированных системах отопления с погодным регулированием.

Схемы подключения клапана к системе отопления

Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома. Установка термосмесительного 3-ходового клапана производится в 4 случаях:

1. Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
2. Теплоноситель в контурах теплых полов должен прогреваться до 45 °С, температуру поддерживает смесительный узел с трехходовым краном.
3. Для поддержания необходимой температуры воды в разных ветвях системы.
4. Когда требуется подключить бойлер косвенного нагрева к одноконтурному газовому котлу.

Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети. Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы. Подробнее эта тема раскрыта на видео:

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла. Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:

Насос заставляет циркулировать воду по контурам теплого пола, а клапан поддерживает ее температуру на уровне 35…45 градусов

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости – аккумулятором тепла. Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.

В схеме с теплоаккумулятором и ТТ-котлом применяется 2 смесительных клапана, каждый регулирует температуру в своем контуре

Важно. Устанавливая смесительный клапан, помните, что насос должен располагаться с той стороны, где находится всегда открытый патрубок трехходового крана.

Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора. Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.

В каждом контуре схемы стоит трехходовой вентиль, поскольку нужно готовить воду с разной температурой. Только бойлер ГВС подключен к гребенке напрямую

В схеме с бойлером косвенного нагрева и одноконтурным газовым котлом тоже не обойтись без 3-ходового крана. Задача элемента – переключать поток теплоносителя на змеевик бойлера ГВС по команде контроллера (срабатывает электропривод).

Пока змеевик прогревает бойлер, отопление бездействует, поскольку клапан переключает поток между 2 линиями

Бюджетные элементы с фиксированной температурой воды

В несложные отопительные системы загородных домов, получающие тепловую энергию от ТТ-котла, допускается ставить трехходовой клапан упрощенного типа, действующий автономно. Для работы ему не нужна термоголовка с температурным датчиком, да и штока там нет. Управляющий термостатический элемент установлен внутрь корпуса и настроен на определенную температуру воды на выходе, например, 60 или 50 °С (указывается на корпусе).

Схема работы и устройство клапана со встроенным регулирующим элементом

Термосмесительный кран данного типа всегда поддерживает фиксированную температуру теплоносителя на выходе, изменить эту настройку нельзя. Отсюда возникает плюс и минус в использовании подобной арматуры:

1. Преимущество — более низкая цена, чем стоимость узла с термоголовкой. Разница существенная — около 30%.
2. Недостаток — нельзя регулировать нагрев выходящего теплоносителя. Когда элемент с завода настроен на 55 °С, то он всегда будет подавать воду с этой температурой ±2 °С.

Совет. Перед покупкой клапана упрощенной конструкции внимательно читайте техническую документацию на твердотопливный котел, в ней нередко указывается минимальная температура обратного теплоносителя. Больше информации по применению смесительной арматуры вы найдете в отдельной публикации.

Заключение

Термостатический трехходовой кран – очень полезная деталь системы отопления частного дома, позволяющая эффективно использовать нагреваемый теплоноситель, а значит, и экономить топливо. Кроме того, эта простая деталь играет роль элемента безопасности для твердотопливных котлов и позволяет продлить им срок службы. С другой стороны, не стоит ставить клапан без нужды и куда попало, по этому поводу всегда консультируйтесь со специалистом в данной области.

Клапан для теплого пола — По полу

Краткое содержание

Благодаря созданию комфортных условий, водяной теплый пол становится уже привычным. Чаще всего он обустраивается в частных владениях. Для регулирования потоков жидкости необходимо включать в систему трехходовой клапан для теплого пола определенного типа.

Особенности трехходового клапана

Смешивание потоков жидкости, которое позволяет выполнять термостатический смесительный кран, дает возможность направлять в систему теплого пола потоки со стабильной, нормативно установленной температурой. Производится эта операция автоматически. Для смешивания, происходящего внутри прибора, к горячей воде добавляется уже остывшая жидкость из «обратки».

Функционирование происходит в следующей последовательности:

• горячая вода поступает к коллектору, входящему в систему теплого пола;
• при проходе термосмесительного клапана происходит определение степени нагрева жидкости;
• если температура воды выше установленной, то открывается проход, куда поступает охлажденная жидкость;
• внутри происходит смешивание двух потоков;
• после достижения нужного значения проход для холодной воды закрывается.

Такой кран, изготавливаемый из латуни, в своей конструкции имеет три хода, обусловливающие применение разных способов смешивания жидкостных потоков, в зависимости от которых выделяются три разновидности трехходовых клапанов.

• Клапан с нужной для теплых полов функцией термостата. Такое устройство не только регулирует интенсивность смешиваемых потоков, но и обеспечивает поддержание в системе заданной температуры. Содействует осуществлению данной функции наличие термочувствительного элемента, который, улавливая степень нагрева обоих потоков, входящих в кран, изменяет сечение отверстий.
• Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В комплектацию входит термоголовка с выносным датчиком.
• Также можно из ассортимента трехходовых моделей подобрать смесительный кран, который автоматически не поддерживает заданную температуру.

Критерии подбора

Подбирая смесительный клапан, целесообразно ориентироваться на несколько показателей.

• Площадь помещения. Для маленьких комнат — ванной, туалетной не всегда рекомендуется приобретать более дорогой термосмесительный клапан, так как достаточно поставить привычный вентиль. Большие помещения при обустройстве теплых водяных полов потребуют наличия смесителей, автоматически регулирующих температуру обогревающей жидкости.

  Трехходовые клапаны Esbe модели VTA320

• Размеры поперечного сечения. Этот показатель обязательно учитывается при подборе термостатического клапана, обеспечивая точное подключение в отопительную систему. Если в ассортименте, предлагаемом в магазине, не нашлось прибора с нужным диаметром, то приобретаются специальные переходники.
• Возможность получения автоматического режима функционирования.
• Пропускная способность. Этот параметр рассчитывается на этапе проектирования теплого пола. Сообразно полученным величинам подбирается смесительный кран, способный выдержать нужную нагрузку.

Характеристики двухходового клапана

Двухходовой кран представляет собой модернизацию вентиля. Вмонтированный в коллектор, он, работая в автоматическом режиме, поддерживает уровень заданной температуры. В отличие от традиционного вентиля, такая модель ориентирована на пропуск жидкостного потока в одном направлении. При обратной установке весь процесс функционирования теплого пола будет нарушен. Для продления эксплуатационного срока перед клапаном монтируется фильтр для задержки механических примесей.

Благодаря подобной схеме, теплый пол не перегревается, следовательно, его эксплуатационный срок удлиняется. Поскольку пропускная способность двухходового клапана сравнительно невысокая, регулирование температуры производится плавно, без скачков. Специалистами рекомендуется применять этот прибор при обустройстве теплых полов на значительной площади, превышающей 200 м².

Схема подключения трехходового клапана

В зависимости от направления потоков, термостатический клапан представлен двумя моделями.

• Т-образная или симметричная схема. При таком подключении вода — горячая и холодная входит через боковые отверстия, а после смешивания жидкость вытекает через центральный ход.
• L-образная или асимметричная схема. В таком случае горячая вода поступает с одного бока, а холодная — снизу. Впоследствии смешанный поток выходит из второго бокового хода.

  Схема подключения трехходового смесительного клапана

Рассматривая смесительный узел, можно выделить в нем следующие составные части:

• клапан обратный;
• датчик температурный;
• насос циркуляционный;
• смесительный трехходовой клапан.

Схема подключения включает циркуляционный насос, монтируемый на подачу. Затем устанавливается температурный датчик, необходимый для определения степени нагрева поступающей воды. После этого идет термостатический клапан. На «обратку» монтируется обратный клапан с выходом, который присоединяется к трубе с циркулирующей охлажденной жидкостью, направляемой к смесительному клапану.

При подобной схеме подключения теплоноситель движется по следующему маршруту.

• Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола. Температура теплоносителя может достигать 80°С.
• Смешивание с холодной водой при прохождении трехходового клапана. В результате достигается нужная температура.
• Распределение теплоносителя по трубам теплого пола.
• Возвращение остывшей воды в «обратку», откуда она забирается в трехходовой клапан для последующего смешивания с горячей жидкостью.

При подобном подключении регулирование степени нагрева поступающей в водяной контур воды осуществляет температурный датчик. Есть и другие способы управления. Самый неэффективный — это ручной метод, когда требуется изменять поступление потоков поворотом рукоятки. Есть вариант управления при помощи сервопривода, команды на который поступают от контроллера сообразно сигналам, поступающим от датчиков.

Термостатический кран при оборудовании водяного теплого пола играет важную роль. Не допуская перегревания поступающего в трубы теплоносителя, он позволяет экономить топливо. Кроме этого, обеспечивается безопасность при эксплуатации достаточно сложной системы обогрева и продляется срок безаварийной службы.

Это статья, дополняющая предыдущий материал о смесительных узлах. Здесь мы узнаем о том, что такое термостатический клапан для теплого пола, как он устроен, как работает и как его выбирать… Сразу уточним: данное устройство по-другому называется ещё смесительный клапан, это одно и то же.

Что собой представляет термостатический клапан для теплого пола?

Как видно на фото, данное устройство имеет металлический корпус с некоторым числом входов (выходов), у этой модели их три (следовательно, это трехходовой клапан):

Внутри корпуса есть шток, соединённый с сегментарным (полукруглым) затвором. Снаружи к штоку прикреплена рукоятка (на фото белый «грибок»), с помощью которой шток можно поворачивать, отчего затвор будет открывать или прикрывать протоки теплоносителя, тем самым распределяя их в нужную сторону.

Вместо рукоятки может быть сервопривод, но суть от этого не меняется.

Виды термостатических клапанов…

…по способу управления

Термостатический клапан для теплого пола, применяемый в смесительных узлах, бывает ручного управления и автоматического.

Автоматические клапаны могут быть оснащены сервоприводом. Сервопривод очень удобная, но и довольно дорогая вещь, и не каждому кошелёк позволяет его устанавливать.

Впрочем, клапан с ручной регулировкой также не доставляет никаких проблем.

…по числу проходов

На фото ниже 4-ходовой клапан с ручным управлением:

Такой клапан может и смешивать и разделять потоки. Управляется клапан рукояткой (синяя), рядом с которой есть градуировка, с помощью чего можно установить пропорции смешивания потоков.

Для теплого пола обычно используется трехходовой термостатический клапан. На фото ниже трехходовой клапан ручного управления:

И ещё один трехходовой клапан с ручным управлением:

Хоть клапаны и отличаются внешне, но принцип их работы одинаков.

Как работает термостатический клапан для теплого пола?

На схеме ниже рассмотрен принцип работы термостатического смесительного клапана:

Буквой «А» обозначен входящий поток, стрелка показывает его направление. Буквой «В» обозначен поток из обратки, более холодный; «АВ» — смешанный поток. Полагаю, ничего сложного для понимания здесь нет.

Управление температурой теплоносителя с помощью термостатического клапана

Итак, поворачивая шток клапана в ту или иную сторону, мы смешиваем горячий и прохладный теплоноситель. Тем самым добиваемся нужной его температуры в теплом полу.

В общем-то, можно выделить четыре схемы такого смешивания.

Схема 1: указатель клапана в положении «максимум»

При таком положении затвор перекрывает выход, соединённый с обраткой. Прохладный теплоноситель не будет подмешиваться к горячему, идущему из котла. Т. е. в тёплый пол будет поступать горячий теплоноситель, что допустимо только при первом запуске теплого пола, для прогрева стяжки.

Схема 2: указатель клапана меньше «максимума»

Проход из обратки немного приоткрыт. Прохладный теплоноситель подмешивается к горячему, отчего в тёплый пол пойдёт теплоноситель меньшей температуры, чем пришёл из котла.

Схема 3: указатель клапана в среднем положении

Здесь подмес теплоносителя из обратки ещё больше, чем во втором варианте. И потому температура смеси ещё ниже, как раз такая, которая приемлема для водяного теплого пола.

Схема 4: указатель клапана на «минимуме»

Такое положение затвора бывает только при управлении клапаном сервоприводом. При ручном же управлении такая схема не используется.

Как подобрать термостатический клапан для теплого пола?

Итак, в смесительных узлах обычно используются трёхходовые клапаны. Смесительный узел можно купить готовый: в сборе насос, трёхходовой клапан, расширительный бак и др. А можно собрать самому, купив всё необходимое по отдельности. Второй вариант обойдётся в меньшую сумму, а работать будет не хуже, просто нужно знать, как подобрать оборудование… ну так мы об этом здесь и беседуем.

Смесительный трехходовой клапан в заводских условиях уже настроен на определённую температуру, но можно с помощью «маховичка» настраивать самому.

Такие трёхходовые клапаны:

— имеют невысокую производительность (~2 м3/час.), из-за чего на площади теплого пола, скажем, в 100 м2 он может просто-напросто не обеспечить теплый пол необходимым объёмом теплоносителя. А для площади до 50 м2 — вполне.

Для большей площади лучше ставить такой трёхходовой клапан:

У него расход до 4 м3/час., а регулировка осуществляется как вручную, так и сервоприводом, который ставится вместо «маховичка». Для пола 100…150 м2 он вполне подходит.

Как было сказано, термостатический клапан для теплого пола может управляться автоматически при помощи сервопривода. Так что следующая статья о нём. Если оно вам не надо — пропускайте.

термостатический клапан для теплого пола

Схема подключения трехходовой термостатический смесительный клапан

Трехходовой клапан для отопления

На выходе из котельной установки теплоноситель имеет определенную температуру, которая автоматически поддерживается в пределах заданного пользователем значения. Но зачастую для нескольких контуров системы отопления требуется вода с различной температурой, что не может быть обеспечено автоматикой котла. В таком случае в схему добавляется трехходовой термостатический смесительный клапан, чьей задачей является поддержание необходимых параметров теплоносителя в малом контуре котельной установки и контурах системы отопления.

Конструкция и принцип работы трехходового крана

Чаще всего изделие напоминает с виду обычный тройник из латуни или бронзы, сверху которого установлена регулировочная шайба. Под ней находится термочувствительный элемент, который нажимает на рабочий шток, выходящий из корпуса. Внутри на штоке закреплен конус, герметично входящий в седло. Чтобы понять, как работает трехходовой клапан, нужно изучить его строение в разрезе:

Трехходовой термостатический смесительный клапан

Вода циркулирует через фронтальный и правый патрубки до тех пор, пока ее температура не вырастет или понизится до заданного значения. Задача и принцип действия трехходового клапана заключается в том, чтобы удержать температуру теплоносителя на выходе в заданных пределах, подмешивая холодную или горячую воду (в зависимости от схемы) из левого патрубка. Когда параметры теплоносителя выходят за указанные пределы, внешний привод нажимает на шток. При его перемещении конус выходит из седла и открывает сообщение между всеми тремя каналами. Процесс продолжается до полного перекрывания фронтального входного патрубка, если температурные параметры воды не перестанут изменяться.

Трехходовой клапан с термоголовкой

Существует внутренний механизм клапана другого типа, по конструкции он похож на шаровой кран. Такой трехходовой переключающий клапан вместо седла с конусом имеет внутри шар с выборкой специальной формы. Для перераспределения потоков теплоносителя в таких изделиях привод должен не нажимать, а вращать шток, на котором закреплен шар. Клапаны с шаровым элементом не производятся с большой пропускной способностью и применяются, как правило, в бытовых системах отопления. Другая разновидность механизма – на штоке установлен не шар, а сектор, чья рабочая часть перекрывает полностью или частично один или два потока соответственно.

Работа трехходового клапана

Типы приводов

В процессе работы управление трехходовым клапаном по температуре осуществляется внешним приводом, он бывает нескольких типов:

• Простой термостатический привод нажимает на шток за счет расширения размещенной в нем жидкой среды, чувствительной к изменению температуры. Обычно бытовые трехходовые термостатические смесительные клапаны небольших диаметров изначально снабжены таким типом привода, его можно легко снимать для установки другого вида устройства.
• Вместо штатного привода краном может управлять термостатическая головка, имеющая собственный чувствительный элемент, реагирующий на температуру окружающего воздуха. Чтобы осуществлять регулировку по температуре воды, трехходовой смесительный клапан с термоголовкой дополнительно снабжается выносным датчиком температуры. Последний помещен в трубопровод с теплоносителем и соединен с приводом капиллярной трубкой. Такое регулирование является более точным.
• Воздействовать на шток может и электропривод, управляемый контроллером. Электрические датчики, называемые преобразователями температуры, непрерывно измеряют параметры теплоносителя и сигнализируют об их превышении контроллеру, от которого зависит работа трехходового клапана с электроприводом. Самый распространенный и наиболее точный способ регулирования.
• Упрощенная разновидность предыдущего типа изделий — трехходовой смесительный клапан с сервоприводом. Разница заключается в отсутствии контроллера, привод управляет краном напрямую, получая сигналы от датчика температуры. Чаще всего применяется в комплекте с трехходовыми кранами, имеющими шаровой или секторный распределительный элемент.

Применение и схемы подключения

Для того чтобы холодный теплоноситель не попадал в рубашку твердотопливного котла при его разогреве, применяется схема подключения трехходового клапана с первичным контуром циркуляции:

Подключение трехходового клапана

Трехходовой кран отсекает холодную воду из обратного трубопровода, чтобы на внутренних стенках камеры твердотопливного котла не появлялся конденсат, который может значительно сократить срок службы агрегата. Теплоноситель циркулирует в первичном контуре, пока не нагреется до температуры, установленной на термоэлементе клапана, обычно это 40—50 ⁰С. По достижении этой температуры термостат воздействует на шток, постепенно приоткрывая поток холодной воды из системы отопления. Для гидравлической настройки всей системы в малый контур врезан балансировочный вентиль. Для правильной работы схемы обвязки котла циркуляционный насос должен устанавливаться после трехходового крана, а не перед ним, это очень распространенная ошибка.

Продолжением этой схемы может быть организация вторичного контура циркуляции, в котором задействован собственный насос и трехходовой клапан для отопления. Подключение осуществляется по такой схеме:

Трехходовой переключающий клапан

Во вторичном контуре происходит подмешивание в систему отопления горячей воды от котла по мере необходимости, а насос обеспечивает циркуляцию в этом контуре. Трехходовой кран и насос управляются контроллером, который получает данные о параметрах теплоносителя от датчиков. Отбор воды для бойлера производится между двумя контурами, где теплоноситель имеет максимальную температуру, подключение трехходового клапана к котлу в первичном контуре выполняется, как это было показано в предыдущей схеме.

Многие производители котельного оборудования устанавливают в своих отопительных агрегатах дополнительный контур для обеспечения потребителей ГВС. С целью выдержать параметры горячей воды на подаче в дом оборудование для переключения основного теплообменника на контур ГВС и обратно устанавливается внутри котла. Принцип работы и устройство трехходового клапана газового котла, задействованного в этом процессе, мало чем отличается от изделий, описанных выше. Есть небольшая разница в конструкции, которая представляет собой прямой коллектор, внутри него движется элемент, перекрывающий боковые патрубки. Шток вращается с помощью сервопривода по команде от встроенного блока управления котла.

Еще одна сфера применения – управление напольным отоплением, для этого обычно применяется трехходовой клапан с термоголовкой и выносным датчиком температуры. Общая схема выглядит таким образом:

Трехходовой смесительный клапан с термоголовкой

Схема обеспечивает подачу во все комнаты теплоносителя с одинаковой температурой. Трехходовой кран нужен для того, чтобы не допустить перегрева, так как для напольных систем отопления не требуется такая горячая вода, какая поступает из котельной установки. Насос создает циркуляцию во всех контурах, а клапан подмешивает в подающий коллектор горячий теплоноситель по мере необходимости. Такой смесительный узел – один из самых простых вариантов подключения, схема усложняется, когда требуется регулировка температуры в каждом помещении отдельно.

Заключение

Трехходовые клапаны, как устройства для приготовления теплоносителя требуемых параметров, не имеют себе альтернативы. Они применяются в смесительных узлах любого типа и для различных температур воды. Нужно только правильно выбрать клапан, схему подключения и тип привода, задействованного в этой схеме.

На сегодняшний день среди используемых систем отопления жилых помещений значительное место отводиться теплым полам. По сложности конструкции и способу монтажа теплый пол трудно назвать легким и доступным вариантом обогрева. Другое дело эффективность. Использование для отопления подогрев полов обеспечивает в жилых помещения максимально комфортный температурный баланс. Сравнивая работу водяных полов с традиционным радиаторным отоплением, первые значительно выигрывают, как в плане эффективности, так и в эстетическом плане. Единственное препятствие, которое не позволяет более широко использовать греющие водяные трубы для подогрева пола – это существенная разница температур теплоносителя.

Автономный котел или центральная система отопления дают воду для обогрева с температурой 75-95 0 С. Теплый пол является низкотемпературной системой, оптимальная температура воды в отопительных трубах водяного контура составляет 35-55 0 С. Как в такой ситуации получить воду для теплого пола нужной температуры? С этой задачей успешно справляется смесительный клапан для теплого пола. Устройство осуществляет смешивание горячей и холодной воды, циркулирующей в системе, т.е. подготовку теплоносителя для последующей подачи в трубопровод вашего пола. Какие бывают смесительные клапаны и какова их работа, рассмотрим все существующие модели и варианты установки.

Место и роль смесительных клапанов в отопительной системе «теплые полы»

Основная задача, с которой приходится сталкиваться потребителям, решая вопрос монтажа теплых полов в своем доме, добиться необходимой температуры теплоносителя. Для радиаторов вода, температурой 75 0 С вполне приемлема, чего не скажешь о трубах, которые уложены в толще бетонной стяжки.

Важно! Чрезмерный нагрев бетонной стяжки приводит к ухудшению температурного баланса внутри отапливаемого помещения. Напольное покрытие (в большинстве случаев на древесной основе) при высоких температурах быстро утрачивает свои эстетические и технологические качества, приходя в негодность.

В соответствии с санитарными нормами, нормальная температура нагрева теплых полов не должна превышать 26 0 С. Тогда срединные слои воздушной массы внутри помещения прогреваются до комфортных значений 20-22 0 С. Для того, что бы получить такие температурные параметры, вода, поступающая в петли водяного контура должна быть нагрета до 50 0 С. Чуть менее 50% тепловой энергии нагретой воды уходит на прогрев слоеного пирога теплого пола. С учетом толщины слоя бетона, материала и разновидности напольного покрытия, происходит снижение температуры на поверхности пола.

Добиться существенного снижение температуры котловой воды на входе в отопительные водяные контуры помогает смесительный узел, представляющий собой комплект взаимосвязанных приборов и устройств. Одну из главных ролей в работе смесителя играет клапан термосмесительный, смешивающий воду для теплого пола. Благодаря этому небольшому приборчику осуществляется смешение двух поток воды, холодной и горячей для того, что бы на выходе получился вода необходимой температуры. Клапаны, устанавливаемые в смесительные узлы, бывают двух типов, трехходовые и двухходовые. Каждый из типов кранов выполняет свои, определенные технологическим процессом задачи и функции. Какой прибор лучше использовать для ваших теплых полов? Что стоит за выбором типа смешивающего и регулирующего устройства?

Что собой представляет смесительный термостатический клапан

Процесс работы теплых полов заключается в подаче горячей воды из нагревательного прибора или другого источника нагрева в смесительный узел. Первое устройство, с которым вступает в контакт горячая вода предохранительный смесительный термостатический клапан. Двухходовой или трехходовой кран специально установлен для того, что бы снижать температуру котловой воды перед тем как она поступит в коллектор. Охлаждение теплоносителя осуществляется в автоматическом режиме, за счет подмеса остывшей воды из трубы обратного потока. Этот процесс происходит постоянно и беспрерывно на протяжении того времени, когда включено отопление.

Выше уже было сказано, что для этих целей используются вентили подмеса двух типов.

Двухходовой термостатический смесительный клапан

Двухходовой термостатический клапан, если говорить обычными словами, представляет собой улучшенный вариант ручного вентиля.

Несложное и понятное устройство вентиля позволяет достаточно эффективно осуществлять регулировку температуры теплоносителя в автоматизированном режиме. Обычно такой прибор ставится в отопительную систему, заменяя ручные краны. К основным достоинствам двухходового типа устройства можно смело отнести:

• автоматизированная работа по снижению температуры воды;
• простая и недорогая конструкция;
• легкий монтаж.

На заметку: Недостатком подобного прибора являются ограничения использования. Такой тип вентилей рассчитан на работу теплых полов небольшой площади. Обычно двухходовой клапан ставится на водяные отопительные контуры небольшой длины (для ванной комнаты, в детской).

Это тип смесительного прибора используется чаще всего, когда речь идет об оборудовании теплых полов в качестве вспомогательной системы отопления. С помощью этого прибора осуществляется корректная регулировка температуры теплоносителя, рабочего давления в системе и интенсивность водяных потоков.

Устройство состоит из цельного, литого корпуса (латунь или бронза). На кране имеется терморегулирующая головка с метрической шкалой. Положение головки может меняться в ручном и в автоматическом режиме. Для простых и недорогих систем отопления обычно используется оборудование с ручной настройкой. В сложных системах принято устанавливать термостатические вентили с дистанционными датчиками температуры. Основной деталью конструкции прибора – седла, одно или два. Двухседельные краны способны перекрывать поток воды полностью в отличие от трехходовых устройств.

Принцип работы устройства заключается в следующем:

• вода, поступающая из обратного контура, снова направляется в петлю теплого пола;
• снижение температуры нагрева отработанной воды ниже установленных параметров, приводит к срабатыванию устройства. В систему запускается горячая вода, смешиваясь внутри прибора с остывшей водой;
• при достижении температуры воды заданных параметров, срабатывает термостатический датчик, вентиль автоматически перекрывает подачу горячей воды в систему.

Другими словами, затвор, состоящий из седла и плунжера, реагирует на механическое действие термостатической головки. Плунжер, опуская вниз, перекрывает поток воды, снижая давление. Опущенный вниз затвор означает полную герметизацию проходных отверстий крана, соответственно вода в систему не поступает. Плунжер установлен перпендикулярно направлению движения воды и может быть игольчатым, тарельчатым или стержневым.

На заметку: если использовать этот тип оборудования при отоплении помещений большой площади, термостат будет работать со сбоями. Вода в длинных контурах быстрее остывает, поэтому термостат вентиля будет срабатывать чаще, добавляя в систему горячую воду.

На практике сегодня применяются вентили трех видов:

• Гидравлические;
• Пневматические;
• С электроприводом.

На рисунке указана схема подключения двухходового смесительного клапана в систему отопления «теплые полы».

Трехходовой смесительный клапан

Что касается трехходового смесительного клапана, то его работа в принципе отличается от принципа действия двухходового устройства. Здесь идет речь о подмесе к горячей воде, поступающей от котла к коллектору, остывшей воды, поступающей из обратки. Плюсы и минусы данного устройства аналогичны двухходовому крану за исключением одной детали:

Во время включения устройства в работу, интенсивность потока теплоносителя никак не меняется. За счет этого достигается равномерное изменение температуры воды, поступающей в петли водяного контура.

К основным особенностям этого устройства следует отнести максимально удобную регулировку температурного режима нагрева водяного пола. Этот тип смесительного устройства рассчитан на работу с масштабными системами отопления (помещения площадью более 250 м 2 ). Однако, несмотря на очевидные преимущества, трехходовой клапан имеет ряд недостатков.

Важно! При срабатывании термостата, кран открывается полностью, давая доступ в систему теплого пола горячего теплоносителя. Это может стать причиной перегрева отопительного контура в лучшем случае, а в худшем варианте, к разрыву трубопровода.

В отличие от двухходового типа, трехходовое устройство подмеса имеет низкую пропускную способность.

Изделие изготавливается из латуни или из бронзы. Оснащается изделие термочувствительной головкой или термостатом. Схема работы этого устройства следующая:

Горячая вода следует через правый и фронтальный патрубки до того момента, пока температура воды отвечает заданным параметрам. При снижении или росте температуры теплоносителя в работу вступает термостат, приводящий в движение шток. В результате движения штока происходит подмес горячей или охлажденной жидкости из других магистралей. Фронтальное отверстие открывается полностью в том случае, когда температура воды снова достигла желаемых параметров.

В зависимости от привода, трехходовые клапаны могут быть следующей конструкции:

• с термостатическим приводом;
• с термостатической головкой;
• с электроприводом;
• с сервоприводом.

Каждая модель имеет свои отличия и особенности, специально рассчитанные для использования в различных гидравлических системах коммуникаций.

Подключается трехходовой клапан следующим образом.

Заключение

Подключаются оба типа смесительных термостатических клапана по-разному. Для двухходового крана характерной является параллельная схема подключения. Для трехходового вентиля используется последовательное подключение.

Первый тип, двухходовой клапан в основном используется для работы с одним или с двумя водяными отопительными контурами. Для этого варианта и используется параллельное подключение.

Трехходовой тип устройства рассчитан на работу с длинными водяными контурами. При последовательном подключении вентиля достигается максимальная производительность теплых полов. Оба устройства монтируются в систему перед смесительным узлом, перед циркуляционным насосом. Надежность работы кранов проверяется во время пробного пуска системы отопления. Правильный монтаж и настройка приборов позволят вашим полам работать длительное время и максимально эффективно.

Термостатический клапан применяется для систем горячего водоснабжения. Чаще всего он используется для того, чтобы регулировать температуру воды. Он может подавать холодную, горячую и теплую воду. Кроме того, термостатический клапан используется для систем отопления. С его помощью регулируется температура теплоносителя, благодаря смешению потоков холодной и горячей воды. Особенно целесообразно устраивать термостатический клапан для системы теплого пола, где вода должна быть не слишком горячей.

Термостатический клапан для систем горячего водоснабжения и отопления

Виды клапанов

По назначению:

• смесительный – смешивает два потока воды различной температуры;
• разделительный – распределяет на отдельные потоки;
• переключающий – выполняет переключение потоков по разным направлениям.

Принцип работы термостатического клапана схематически изображается на его поверхности.

По способу регулирования:

1. С предварительной регулировкой. Настройка производится заранее, с использованием специального ключа, квалифицированным специалистом.
2. С открытой регулировкой. В таких системах в любой момент можно подрегулировать работу оборудования.

По виду установки:

• прямой;
• осевой;
• угловой;
• для правой установки на радиатор;
• для левой установки на радиатор;
• трехходовой клапан.

Прямой термостатический клапан

По виду систем отопления:

• для однотрубной системы отопления;
• для двухтрубной системы отопления.

Термостатический клапан для однотрубной системы имеет больший диаметр подключения.

По виду вещества в приборе:

• газовый;
• жидкостный;
• парафиновый.

По виду термоэлемента:

• ручное регулирование;
• термоголовка – регулирует систему в автоматическом режиме;
• выносной термоэлемент – устанавливается отдельно от радиатора.

Принцип работы

Термостатический смесительный клапан обеспечивает смешивание двух потоков разной температуры в один. Он имеет три хода, через один подается горячая вода, через другой – холодная, а через третий, после смешивания, выдается теплая вода. Если жидкость, которая движется по горячему потоку, имеет допустимую температуру, то холодный поток полностью перекрывается.

Если температура превышает пределы, то клапан постепенно открывается, благодаря чему подмешивается холодная вода и нормализируется её температура на выдаче. Чем горячее вода, тем больше открывается запор с холодным потоком. Трехходовой термостатический смесительный клапан необходим, чтобы получить теплоноситель оптимальной температуры.

Трехходовой термостатический смесительный клапан

• 1 – датчик с термостатической головкой, устанавливает необходимую температуру воды и обеспечивает её на выходе, благодаря регулировке степени нажатия штока.
• 2 – подпружиненный шток, регулирует работу клапанов.
• 3 – верхний и нижний тарельчатые клапаны, предназначены для регулировки потоков.
• 4 – зона смешивания, это камера, в которой происходит смешивание потоков.

Плюсы и минусы

Преимущества термостатических клапанов:

• не нуждается в специальном обслуживании;
• компактные размеры;
• эстетичный внешний вид;
• автоматическая регулировка температуры воды в трубопроводе;
• обеспечение комфортного микроклимата в жилище;
• возможность установить нужную температуру в каждом отдельном помещении.

Недостатки:

• сложность настройки прибора;
• сбой термостата может произойти под влиянием сквозняка либо работающей рядом печки;
• зависимость от подачи горячего и холодного водоснабжения.

Установка балансировочного клапана

Термостатический балансировочный клапан предназначен для гидравлической настройки системы отопления. Он обеспечивает равномерную подачу воды во все отопительные приборы. Кроме того, он устраивается на малый контур обвязки твердотопливных котлов, если он замкнут на буферной емкости. С его помощью сохраняется температура в контуре не менее 60 0 С, и нет необходимости устраивать узел смешивания. В такой схеме расход малого контура должен превышать расход отопительного контура. Это обеспечивает вентиль, установленный на подачу.

Термостатические балансировочные клапаны для гидравлической настройки систем отопления

Оптимальным вариантом будет установка термостатического балансировочного клапана на каждый контур, включая теплый пол и горячее водоснабжение.

Клапан для теплого пола

Небольшое помещение

Если теплый пол устраивается в ванной, прихожей, на кухне или просто в одной комнате, нецелесообразно устанавливать узел подмеса, т. к. его стоимость будет слишком высокой. Как вариант, есть возможность установить комплект, специально предназначенный для теплого пола. В комплект входят отсечные вентили (две штуки) и термостатический клапан.

Теплоноситель для теплого пола не должен быть слишком горячим. Для этого термостат определяет температуру подачи его из котла и, если она превышает допустимые границы – клапан перекрывается. После этого прекращается циркуляция в системе отопления теплого пола. Когда жидкость остывает – клапан открывается.

Большая площадь

Если устраивается теплый пол для большого помещения или частного дома, то целесообразно установить узел смешения, который будет являться распределителем отопительной системы на два контура. Один контур будет высокотемпературным, он обеспечит подвод теплоносителя до 90 0 С к радиаторам отопления. Второй контур будет обеспечивать подачу теплоносителя до 50 0 С к теплому полу.

Такая система заключается в работе большого контура, который будет обеспечивать радиаторы отопления, а на обратке устанавливается трехходовой термостатический клапан. Он обеспечивает остывшим теплоносителем контур теплого пола. После этого жидкость стремится в сторону котла для подогрева.

Общественные здания

Если выполняется большой объем работ по устройству теплого пола в здании общественного назначения или многоэтажного жилого дома, устраивается сложная система отопления. Здание разбивается на отдельные зоны или монтируется большой смесительный узел, который будет обеспечивать смешивание для всех контуров теплых полов. Смешивание обеспечивает трехходовой термостатический клапан.

Такую систему обеспечивает вязка контроллера, трехходового оборудования и привода. Термостат определяет допустимые температурные границы, которые будут приемлемы для отопления с помощью системы теплого пола. После смесительного узла жидкость попадает на общий распределительный коллектор теплого пола либо на коллектор, находящийся на этаже или в квартире.

Подключение клапана

• На корпусе трехходового клапана указывается схема движения жидкости с помощью стрелок или букв «А» и «В», где «А» – горячий поток, «В» – холодный поток, «АВ» – смешанный поток. Устанавливать оборудование необходимо согласно этой схеме.
• Термостатический клапан на радиатор отопления можно установить термоголовкой вбок, чтобы на неё не влияли внешние факторы, такие как сквозняк из форточки либо восходящие потоки горячего воздуха. Термоголовка реагирует на изменение температуры и, если в помещении жарко, а на термостат дует холодный воздух, то терморегулирующий механизм будет только усиливать отопление.
• На сегодняшний день уже существует оборудование с выносным термостатом. Его проще установить там, где не будет постороннего влияния. Таким образом, он более точно сможет определить температуру воздуха в помещении.
• Важно смотреть на указатели, которые находятся на корпусе прибора. Существуют термостатические клапаны с левой и правой установкой на радиатор.
• Если оборудование устанавливать в перевернутом положении, то жидкость, протекая через него, будет собственным весом давить на тарельчатый клапан, и он будет открываться не по причине остывания воды, а под физическим воздействием.

Схема системы отопления с термостатическим оборудованием (показаны места установки клапанов)

1. Твердотопливный котел – осуществляет отопление здания.
2. Автоматический воздухоотводчик – выпускает накопившийся воздух из трубопровода.
3. Термостатический клапан – регулирует температуру теплоносителя.
4. Радиатор отопления – выполняет обогрев помещения.
5. Балансировочный клапан – регулирует давление в трубопроводе.
6. Расширительный бак – помещает излишнюю жидкость в результате её расширения.
7. Запорная арматура – перекрывает поток жидкости.
8. Фильтр – производит очистку воды.
9. Насос – обеспечивает принудительную циркуляцию жидкости по трубопроводу.
10. Манометр – определяет давление в трубопроводе.
11. Предохранительный клапан – в случае повышения давления в системе производит сброс воды.

Видео про монтаж

Как установить термостатический смесительный клапан, можно узнать, просмотрев видео ниже.

При монтаже термостатического оборудования важно не только, как оно будет установлено, но и где. Неправильная установка может полностью разладить отопительную систему. Грамотное подключение позволит обеспечить комфортный микроклимат в помещении и необходимую температуру в системе водоснабжения. Кроме того, такое оборудование способно регулировать давление в системе. Термостатический клапан просто необходим для устройства отопления и водоснабжения в квартире и частном доме.

Трехходовой клапан на системе отопления: принцип действия, выбор, монтаж

Для постоянного поддержания в доме комфортного теплового баланса в отопительный контур включают такой элемент, как трехходовой клапан на системе отопления, равномерно распределяющий тепло по всем комнатам.

Несмотря на важность этой единицы, сложной конструкцией она не отличается. Давайте разберемся в конструктивных особенностях и принципах работы трехходового клапана. Каких правил стоит придерживаться выбирая приспособление и какие нюансы присутствуют в его монтаже.

Содержание статьи:

Особенности трехходового клапана

Вода, поступающая к радиатору, имеет определенную температуру, влиять на которую зачастую нет возможности. Трехходовой клапан осуществляет регулировку путем изменения не температуры, а количества жидкости.

Это дает возможность, не изменяя площади радиатора, подавать в комнаты нужное количество тепла, но только в границах мощности системы.

Разделительные и смесительные приборы

Визуально трехходовой клапан имеет сходство с тройником, но выполняет совершенно иные функции. Такой узел, оснащенный терморегулятором, относится к запорной арматуре и является одним из главных ее элементов.

Существует два вида этих устройств: разделительные и смесительные.

Первые применяют, когда теплоноситель нужно подать одновременно в нескольких направлениях. Фактически узел представляет собой смеситель, формирующий стабильный поток с установленной температурой. Монтируют его в сеть, по которой подают нагретый воздух, и в водоподающие системы.

Клапан трехходовой применяют как в качестве смесителя, так и распределителя воздуха или теплой воды

Изделия второго вида служат для объединения потоков и их терморегуляции. Для входящих потоков, имеющих разную температуру, предусмотрено два отверстия, а для их выхода — одно. Применяют их при устройстве теплых полов, чтобы предотвратить перегрев поверхности.

Клапан трехходовой и регулятор температуры есть в продаже по отдельности. Для автономных отопительных систем все же более рациональным и эффективным решением считается приобретение конструкции с терморегулятором.

Конструктивное исполнение трехходовых кранов

По конструкционному исполнению клапаны делят на седельные и поворотные. Принцип действия первых основан на ритмичном передвижении штока по вертикали — схема регулировки «шток-седло». Этот вид относится к клапанам смесительного типа. Часто управление осуществляется электромеханическим приводом.

Ключевым элементом поворотной конструкции является вращающийся сектор. Во время движения шток воздействует на шаровую заслонку, и она частично или полностью отсекает подачу теплоносителя. Такую схему регулировки называют «шарик-гнездо».

Эти устройства обладают повышенной износостойкостью. Они адаптированы под большие перепады температур и классифицируются как запорная арматура. В частных домах, где вода расходуется в относительно небольшом количестве, они могут функционировать и как смесители.

Особенностью смесительного клапана является наличие одного выхода и двух входов. Он предназначен для управления температурой рабочей жидкости путем объединения потоков с высокой и низкой температурой. При соответствующей установке, изделие может и разделять потоки.

Здесь схематически отображена работа трехходового крана седельного смесительного и разделительного типа

Трехходовой клапан разделительного типа применяют, когда необходимо подать горячий теплоноситель по нескольким направлениям.

Все модели таких кранов отличаются друг от друга по некоторым признакам:

• механикой затвора — она может быть как натяжной, так и сальниковой;
• формой заглушки — существуют L, T, S-образные;
• типом затвора — встречается цилиндрический, шаровидный, конусный;
• подсоединением к контуру — с использованием муфты, фланца, посредством сварки и др.;
• способом управления — автоматический, полуавтоматический, ручной.

Смесительное устройство снабжено штоком, размещенным по центру, шаровой клапан в нем один. Он перекрывает в нужный момент затвор входного отверстия.

В приборах разделительного типа шток оснащен двумя клапанами, вмонтированными в выходных патрубках.

Функционирует он по несколько другой схеме. Понятней становится работа трехходового клапана после подробного разбора его конструкции.

Составными частями трехходового клапана являются: корпус (1), вставка клапана (2), конус клапана (3), полированный штока клапана (4), седло клапана (5), разгрузочная камера (6), сальниковое уплотнение (7)

Корпус у этого типа изделий литой. Изготавливают его из латуни либо бронзы с гальваническим покрытием из хромоникеля. Оно выполняет как защитные, так и декоративные функции. Для соединения с трубопроводом имеются резьбовые отводы — всего три штуки. Тип резьбового соединения зависит от выбранной модели.

Оптимальные параметры давления в отопительной системе для стабильной работы клапана — 10 кг/см². При превышении этого значения, могут возникнуть проблемы.

Существуют ограничения и по температурным показателям — 95º для котлов, 110º — для солнечных батарей. Допустимая регулировка температуры теплоносителя у разных моделей находится в диапазоне 20-60º. Производительность колеблется в пределах 1,6–2,5 м³/ч.

Принцип работы устройства

Установкой смесительного трехходового клапана удается добиться того, что температура жидкости на выходе имеет значение в установленных пределах.

Принцип работы как для замкнутой отопительной системы, так и для системы ГСВ один и тот же. Отличие только в том, что в первом случае теплоноситель равномерно передает тепло от источника к радиаторам, а во втором — переносит теплую воду к бытовым приборам.

До момента, пока термочувствительный элемент не приобретет определенную температуру, теплоноситель подается из фронтального патрубка и беспрепятственно прибывает в правый. По достижении рабочим элементом температуры выше установленной, происходит его расширение.

Это влечет за собой перемещение клапана по вертикали вниз и, как следствие, перекрытие пути поступления нагретого теплоносителя снизу. Следом открывается левый патрубок для подачи холодной жидкости.

На схеме показан порядок подключения трехходового клапана в автономную систему отопления. При его отсутствии в обратном контуре может образовываться конденсат как следствие снижения температуры

Смешивание холодной жидкости с горячей приводит к уравновешиванию температуры. Термочувствительный элемент приобретает прежнюю форму, а заслонка — первоначальное положение.

Если трехходовой клапан установлен в обратный контур, то процесс должен происходить в противоположной последовательности. Когда жидкость охлаждается, напрямую открывается путь для горячей воды из котла.

Приводной механизм прибора

Разным у клапанов может быть и тип приводного механизма. Привод бывает как гидравлическим, так и электромеханическим, пневматическим, ручным.

Привод электромеханический делят на виды, самым распространенным среди которых является простой термостатический. Функционирует в результате расширения жидкости с термоактивным элементом в ее составе. В результате этого возникает давление на шток. Это легкосъемное исполнение, применяемое в изделиях, установленных в бытовых системах.

Следующий вариант — привод с термостатической головкой, укомплектованной чувствительным к изменению температуры элементом. Прибор дополнен выносным датчиком температуры, находящимся непосредственно в трубопроводе. С приводом его соединяет капиллярная трубка.

Этот вид регулировки считается наиболее точным. По желанию простой термостатический привод легко можно сменить на термостатическую головку.

Для клапана с электроприводом пусковым механизмом могут являться электромагниты, сервоприводы, основывающиеся на маломощных электродвигателях или системах передач

Существуют вариант трехходового клапана с электрическим приводом. Управление им осуществляется посредством контроллера, оснащенного температурными датчиками и подающего команды на основной механизм. Упрощенным вариантом привода с контроллером является сервопривод.

Он управляет клапаном напрямую. Самый простой привод — ручной. Здесь регулировку выполняют путем поворота пластмассового колпачка, имеющего резьбовое соединение. Его дно контактирует с концом штока. Путем закручивания или откручивания перемещают золотник.

Наличие электро- или сервопривода позволяет программировать температурный режим с ориентацией по времени суток. Изначально в комплектацию трехходового клапана не входит приводной механизм. Его приобретают отдельно исходя из особенностей конкретной теплосети. Использовать изделие можно в отопительной системе любого исполнения.

Где используют трехходовые клапаны?

Встречаются клапаны этого типа в разных схемах. Их включают в монтажную схему для обеспечения равномерного нагрева всех его участков и исключения перегрева отдельных ответвлений.

В случае наличия твердотопливного котла в его камере часто наблюдается конденсат. Бороться с ним поможет установка трехходового крана.

Клапан, встроенный в систему «теплый пол» отвечает за поддержание температуры на желаемом уровне, подмешивая к теплоносителю небольшие порции горячей воды

Эффективно работает трехходовое устройство в системе отопления, когда существует необходимость подключить контур ГВС и разделить тепловые потоки.

Применение клапана в обвязке радиаторов позволяет обойтись без . Установка его на обратке создает условия для устройства короткого контура.

Нюансы выбора приспособления

Общими при выборе подходящего трехходового клапана являются следующие рекомендации:

1. Предпочтительнее авторитетные производители. Часто на рынке встречается некачественная запорная арматура от неизвестных фирм.
2. Большей износостойкостью обладают изделия медные или латунные.
3. Ручное управление более надежное, но менее функциональное.

Ключевым моментом являются технические параметры системы, в которую его предполагают устанавливать. Учитывают такие ее характеристики: уровень давления, наибольшая температура теплоносителя в точке монтажа прибора, допустимое снижение давления, объем воды, проходящей через клапан.

Хорошо будет работать только клапан с правильно подобранной пропускной способностью. Для этого нужно сравнить производительность своей водопроводной системы с коэффициентом пропускной способности прибора. Она в обязательном порядке обозначена на каждой модели.

Для комнат ограниченной площади, таких как санузел, дорогой клапан с термосмесителем выбирать нерационально.

На больших площадях с теплыми полами необходим прибор с автоматическим регулированием температуры. Ориентиром для выбора также должно являться соответствие изделия ГОСТу 12894-2005.

Стоимость может быть самой разной, все зависит от производителя.

В загородных домах с установленным схема отопления не отличается большой сложностью. Здесь вполне подойдет трехходовой клапан упрощенной конструкции.

Он функционирует автономно и у него нет термоголовки, датчика, и даже штока. Термостатический элемент, управляющий его работой, настроен на какую-то определенную температуру и находится в корпусе.

Производители трехходовых приборов

На рынке присутствует большой ассортимент трехходовых клапанов как от авторитетных, так и никому не известных производителей. Модель можно выбирать после того, как будут определены общие параметры изделия.

Первое место в рейтинге продаж занимают вентили шведской компании Эсбе (Esbe). Это довольно известный бренд, поэтому трехходовые изделия надежны и долговечны.

Трехходовой клапан Esbe смесительного типа применяют как в системах отопления, так и охлаждения. Регулировка у них может быть ручной или автоматической

Среди потребителей известны своим качеством трехходовые клапаны корейского производителя Навьен (Navien). Приобретать их следует при наличии котла этой же компании.

Большая точность регулировки достигается посредством установки прибора датской фирмы Данфосс (Danfoss). Работает он полностью автоматически.

Хорошим качеством и демократичной стоимостью отличаются клапаны Валтек (Valtec), изготавливаемые совместно специалистами из Италии и России.

Эффективны в работе изделия компании из США Ханивел (Honeywell). Эти клапаны имеют простую конструкцию, удобны в установке.

Особенности установки изделия

Во время монтажа трехходовых кранов возникает много нюансов. От их учета зависит бесперебойное функционирование отопительной системы. К каждому вентилю производитель прилагает инструкцию, соблюдение которой позволит избежать впоследствии многих неприятностей.

Общие рекомендации по монтажу

Главное, изначально установить вентиль в правильном положении, руководствуясь подсказками, обозначенными стрелками на корпусе. Указатели указывают траекторию водяного потока.

Символом А обозначен прямой ход, В — перпендикулярное или байпасное направление, АВ — объединенный вход или выход.

Исходя из направления, существуют две модели клапанов:

• с симметричной или Т-образной схемой;
• с ассиметричной или L-образной.

При монтаже по первой из них жидкость поступает в клапан через торцевые отверстия. Выходит через центральное после смешивания.

Во втором варианте теплый поток заходит с торца, а холодный поступает снизу. Выход после смешения разнотемпературной жидкости происходит через второй торец.

Представленная на фото схема монтажа клапана, используется в отопительных системах, запитанных от напорного коллектора

Второй важный момент при монтаже смесительного клапана — нельзя располагать его приводом или термостатической головкой вниз. Перед началом работ необходима подготовка: перед точкой установки перекрывают воду. Далее проверяют трубопровод на наличие в нем остатков, способных стать причиной выхода со строя прокладки клапана.

Главное, выбрать для установки такое место, чтобы к клапану был доступ. Возможно, в дальнейшем его придется проверять или демонтировать. Для всего этого необходимо свободное пространство.

Врезка смесительного клапана

При врезке трехходового клапана смесительного типа в систему централизованного теплоснабжения может быть несколько вариантов. Выбор схемы зависит от характера присоединения системы отопления.

Когда по условиям работы котла является допустимым такое явление, как перегрев теплоносителя в обратке, обязательно возникает избыточное давление. В этом случае монтируют перемычку, дросселирующую избыточный напор. Ее устанавливают параллельно по отношению к подмесу клапана.

Эту схему используют, когда система отопления подключена к безнапорному коллектору. Важно выбирать правильный вариант монтажа исходя из особенностей своего трубопровода

Схема на фото является гарантией качественного регулирования параметров системы. Если трехходовой кран подсоединен непосредственно к котлу, что наиболее часто бывает в автономных отопительных системах, необходима врезка балансировочного клапана.

Если пренебречь рекомендацией по поводу установки балансировочного прибора, в порте АВ могут произойти существенные изменения расхода рабочей жидкости, зависящего от положения штока.

Подключение по приведенной схеме не гарантирует отсутствия циркуляции теплоносителя через источник. Чтобы этого добиться, нужно дополнительно подключить в его контур гидравлический разграничитель и насос циркуляционного типа.

Смесительный клапан монтируют и с целью разделения потоков. Необходимость в этом возникает, когда недопустимо полностью изолировать контур источника, но перепуск жидкости в обратку возможен. Чаще всего такой вариант применяют при наличии автономной котельной.

Балансировочный клапан монтируют в участок трубопровода трехходового клапана, подключенного к порту, обозначенному символом В. Его гидравлическое сопротивление должно быть идентичным сопротивлению котла

Необходимо знать, что при использовании некоторых моделей может возникнуть вибрация и шум. Это происходит по причине несогласованности направлений потока в трубопроводе и смесительном изделии. Из-за этого возможно падение давления на клапане ниже допустимого.

Монтаж разделительного приспособления

Когда температура источника выше, чем необходимо потребителю, в схему включают клапан, разделяющий потоки. В этом случае при постоянном расходе как в контуре котла, так и потребителем, к последнему не придет перегретая жидкость.

Чтобы схема работала, в обоих контурах необходимо присутствие .

На основе вышеизложенного можно подытожить общие рекомендации:

1. При монтаже любого трехходового клапана до и после него устанавливают манометры.
2. Во избежание попадания всяческих примесей перед изделием монтируют фильтр.
3. Корпус прибора не должен подвергаться каким-либо нагрузкам.
4. Хорошее регулирование необходимо обеспечить путем врезки перед клапаном приспособлений, дросселирующих избыточное давление.
5. При установке клапан не должен находиться над приводом.

Также необходимо выдерживать перед изделием и после него прямые участки, рекомендованные производителем. Несоблюдение этого правила повлечет за собой изменение заявленных технических характеристик. Гарантия на прибор не будет действовать.

Выводы и полезное видео по теме

Нюансы установки, учет которых гарантирует правильную работу клапана:

Подробности установки клапана при монтаже теплого пола:

Такой узел в системе отопления, как термостатический трехходовой клапан необходим, но не во всех случаях. Его наличие — гарантия рационального использования теплоносителя, позволяющая экономно потреблять топливо. Дополнительно он выступает и в роли прибора, обеспечивающего безопасность эксплуатации ТТ котла.

Все же прежде чем приобрести такое устройство, нужно предварительно проконсультироваться по поводу целесообразности его монтажа.

Если у вас есть необходимый опыт или знания по теме статьи и вы можете ими поделиться с посетителями нашего сайта, пожалуйста, оставляйте свои комментарии, задавайте вопросы в расположенном ниже блоке.

Трехходовой клапан для теплого пола — выбор, применение

Теплый пол – удобно и комфортно. Но чтобы его обустроить? необходимо оснастить необходимыми элементами. Одним из важных компонентов системы является термосмесительный клапан, его еще называют трехходовым клапаном.

Трехходовой клапан

Зачем нужен?

Обогрев с использованием труб в толще стяжки – принципиально новая система, которая отличается удобством эксплуатации и комфортностью для человека. Специфика такого обогрева в том, что температура теплоносителя не высока. Считается низкотемпературной, теплоноситель циркулирует с температурой +35+55 градусов.

Подключение проводится через смесители или прямо к нагревательным приборам. Чтобы снизить температуру, необходимо вмонтировать смесительный кран (узел).

Обратите внимание! Котел прогревает теплоноситель до +95 градусов, а смесительный узел преобразует и обеспечивает подачу на трубы теплого пола температуру не больше +55.

Смесительный узел — комплект устройств, которые работают на охлаждение воды. Один из них — трехходовой смесительный клапан. Его задача –перемешивание двух разнотемпературных потоков воды. В ходе смешивания принимают участие:

1. Горячая вода из котла.
2. Остывшая обратка, которая в него поступает.

Эти два потока объединяются и подаются с требуемой температурой к трубам, которые запечатаны в стяжку.

Основная деталь данного прибора — сердечник, он термочувствительный, и это позволяет ему реагировать на изменение температурного потока разжатием или сужением. Данный принцип положен в основу работы трехходового клапана, тем самым достигается автоматизированная регулировка температуры в теплом полу.

Термосмеситель с регулятором температуры

Функционирование и выполняемые задачи

Смесительный (трехходовой) клапан для теплого пола имеет 3 отверстия, 2 из них для подачи, третий — для выпуска смешанного потока. Из двух идет поступление:

1. Горячая вода из трубы подачи от котла.
2. Остывший теплоноситель, который идет в обратном направлении.

После перемешивания в необходимых пропорциях термостатический смесительный клапан выпускает поток необходимой температуры для подачи в трубы теплого пола.

На первый взгляд все просто, но это не так. Клапан функционирует постоянно, ведь на процессе смешивания основана вся работа подобного подогрева. Важно, чтобы был контроль работы термосмесителя, причем в автоматическом режиме. Если этого не будет, то обогрев не даст всех преимущества – это в лучшем случае, в худшем же выйдет из строя теплый пол.

Просто перемешать холодную и горячую воду не выйдет, нужен термочувствительный элемент, только он сможет подмешивать то количество воды (холодной, горячей), чтобы температура находилась в диапазоне +35+55 градусов.

Читайте также: Смесительный узел для теплого пола — принцип работы, установка узла своими руками

Порядок функционирования клапана

Процесс смешения происходит по схеме:

• Нагретая вода поступает в коллектор — неотъемлемую часть системы обогрева такого типа.
• Когда жидкость проходит в клапан, автоматически определяется температура.
• Если она выше, чем необходимо, то открывается ход для обратки, которая прохладнее.
• Внутри трехходового крана происходит перемешивание потоков.
• Как только температура вписывается в параметры, поток холодной воды перекрывается.

Комплект клапана с фильтрами грубой очистки и насосом

Казалось бы, все идеально, но есть с недостаток — при сильных скачках температуры он не в состоянии преобразовать в подходящую для теплого пола. Это оказывает негативное влияние на состояние трубопровода, могут даже происходить разрывы.

Типы клапанов

Трехходовой термостатический клапан изготавливается из латуни в таких разновидностях:

• Клапан с функцией термостата. Подобный кран способен проводить смешивание потоков и обеспечивать поддержание жидкости на установленном уровне. Это возможно за счет термочувствительного элемента, который контролирует уровень температур в обоих потоках и по необходимости изменяет зазор в кранах. Подобные клапаны используются и для теплых полов, и для бытовых смесителей. При отсутствии подачи холодной воды клапан автоматически перекрывает ход воды, исключая перегрев и повреждение системы.
• Клапан с регуляцией горячего потока. Способен добавлять или уменьшать поток воды из котла. В комплектации — термоголовка с выносным датчиком.
• Модели, которые не имеют автоматической поддержки температуры, доступные, но неудобные в обращении, так как могут привести к выходу системы из строя.

Последнее два типа по сути — обычные краны, но их использование практикуют для систем обогрева, так как они дешевле первого типа.

Трехходовое изделие изнутри

Классификация по направлению потока

Выбор того или иного вентиля зависит от конкретной схемы подключения, бывают такими:

1. Т-образный, имеет три отверстия. В нем подача входных потоков идет с противоположных сторон, а смешанный поток выходит из средины. Называют симметричным
2. L-образный или несимметричный. В нем подача горячей воды сбоку, холодная снизу, а общий поток выходит с противоположной стороны от горячего входа.

Как подобрать клапан

Тепловой клапан для системы водяного пола подбирают, исходя из критериев:

• Размер помещения. Чтобы обустроить систему обогрева пола в небольших комнатах, например: ванная, туалет, можно использовать обычный вентиль, полноценный трехходовой тут ни к чему. Что же касается больших помещений, то подобный клапан тут –непременное условие нормального функционирования системы.
• Сечение. Размер поперечного сечения учитывается в обязательном порядке, только правильный подбор обеспечит точное подключение и функционирование клапана. Если не получилось найти кран требуемого сечения, то искать переходники.
• Наличие автоматического функционирования без постоянного контроля.
• Пропускания способность. Этот момент учитывать на стадии проектировки системы обогрева. В соответствии с полученными данными и подбирать термосмеситель, который выдержит имеющуюся нагрузку.

Трехходовое латунное изделие

Внедрение клапана в систему

Конструкция клапана предусматривает наличие термоголовки и датчика температуры. Эти элементы регулируют температуру, благодаря им происходит подача к теплому полу стабильной температуры теплоносителя. Помогает жидкостями циркулировать насос, а трехходовой клапан постоянно перемещает определенное количество жидкости через гребенку.

Схема подключения трехходового клапана предусматривает монтаж на выходе обратки. Эту схему называют классической, но к ней в дополнение может подключатся вспомогательный циркуляционный насос. Это нужно для эффективного прогревания теплого пола.

Специфика клапанов

В зависимости от системы подбор того или иного типа клапана различен.

Небольшие помещения

В них не нужна сложная система смешивания. Можно использовать альтернативные варианты. В данном случае подойдет оборудование, которое состоит из:

1. Термостатического клапана с термостатом.
2. Двух отсечных вентилей.

Данное устройство закрыть в коробке. Функционирует по такому принципу:

• Маховик размещен под вентилем, контролирует функционирование счетчика температурного режима.
• При скачках в предустановленном диапазоне значений происходит перекрытие вентиля.
• В самом вентиле имеется сенсорный датчик, который отслеживает колебания температур. Если превышают заданный уровень, то происходит перекрытие клапана.

Варианты изделий с разным типом подключения

Большие площади

Если в больших помещениях система водяного пола используется как основной источник обогрева, то полноценное оборудование для смешивания необходимо. Тут нужны полноценные трехходовые вентили. Мастера рекомендуют проводить монтаж одного контура, в котором теплоноситель перекачивается насосом. Врезку клапана проводить на входе в теплый пол. Управление происходит при помощи регулятора температурного режима.

Вывод

Трехходовой клапан –компонент системы водяного отопления при конструировании теплого пола. Специфика работы элемента — в смешивании потоков воды для подачи к трубам под стяжкой в рабочем диапазоне.

Средняя оценка

оценок более 0

Поделиться ссылкой

Насосно-смесительный узел своими руками, простой и недорогой вариант

Применение термостатического трехходовой клапана Watts Aquamix 63C, как недорогое и надежное решение для водяного теплого пола.

Для подключения контуров теплого пола к системе отопления или котлу, всегда возникает вопрос — каким образом будет регулироваться температура теплоносителя контуров теплого пола. И в зависимости от исходных данных и потребностей вариантов решения данного вопроса может быть несколько, от применения готовых насосно-смесительных узлов, непосредственно стыкующиеся с коллекторными группами и заканчивая простыми схемами на базе трехходовых термостатических вентилей.

Применение недорогого термостатического смесителя Watts Aquamix 63C

Где и когда применяется Aquamix 63C

• Когда в коттедже комбинированная система отопления: радиаторы + теплый пол;

• Когда мощность теплых полов не превышает 11кВт.;

• Когда нужно сэкономить на готовом насосно-смесительном модуле;

В чем особенность термостатического клапана Aquamix 63C

• Поддерживает температуру смешанной воды с точностью от 1 до 2°С, в диапазоне от 25 до 50°С;

• Постоянный байпас между обратной и смешанной водой;

• Внутренняя поверхность покрыта тефлоном для уменьшения накипи при жесткой воде;

• Встроенная защита от перегрева при аварийных ситуациях;

• Два сетчатых фильтра для защиты от механического загрязнения;

• Монтаж в любом положении;

На фото изображены 2 варианта работы клапана — с подмесом горячего теплоносителя и без.

На какую площадь расчитан клапан Watts Aquamix 63C

Это зависит от мощности циркуляционного насоса в системе «теплый пол» и от того, какую теплоотдачу вы хотите получить с 1 м² пола. Ниже приведена таблица с указанием мощности различных вариантов совместного применения термосмесителей и циркуляционных насосов. Расчет произведен при стандартном подключении теплых полов к насосному модулю (через коллектор для теплого пола) и сопротивлении каждой ветви теплого пола <= 0.13 бар. Максимальная тепловая нагрузка Q_макс. определена при t_под — t_обр = 10°С.

Схема подключения термостатического п

Схема электрических соединений термостата теплового насоса

Если вы хотите лучше понять проводку термостата теплового насоса, вот пример типичной проводки электронного управления тепловым насосом, которая находится внутри вашего дома.

В настоящее время на рынке представлено много типов электронных термостатов, поэтому, пожалуйста, убедитесь, что тип термостата, который вы используете, можно заменить на более новый. Новый программируемый термостат теплового насоса можно приобрести менее чем за 50 долларов.

Обычно электронный термостат в Соединенных Штатах питается от источника питания 24 В переменного тока, который поступает от силового трансформатора 110 В / 24 В. Если вы не уверены, всегда обращайтесь к руководству по эксплуатации термостата в вашем доме, прежде чем предпринимать какие-либо действия по устранению неисправностей или замене. Как всегда, если вы не обучены обращению с электрическим оборудованием, обратитесь к квалифицированному специалисту для этого.

Всегда полезно сфотографировать текущую проводку термостата теплового насоса, прежде чем начинать их демонтировать.

В системе с тепловым насосом есть не менее 8 проводов, которые необходимо подключить к термостату для правильной работы.

Схема электрических соединений термостата теплового насоса

Электропроводка термостата теплового насоса — Типичный цвет проводов и схема соединений

Как показано на схеме, вам необходимо включить термостат, и питание 24 В переменного тока будет подключено к клеммам R и C . Цвет провода R обычно КРАСНЫЙ и C ЧЕРНЫЙ .C известен как общий терминал. Эти два соединения обеспечат подачу питания на термостат, которым вы управляете.

К клемме Y подключается сигнал для сигнала кондиционера охлаждающего воздуха. Этот терминал будет вызывать необходимость охлаждения помещения, когда заданная температура ниже, чем температура в помещении. Терминал G подключен к внутреннему вентилятору, который обеспечивает циркуляцию воздуха в помещении.

Реверсивный клапан — это устройство, которое меняет направление потока хладагента в системе трубопроводов.В большинстве случаев реверсивный клапан находится под напряжением при работе в режиме охлаждения. Однако бывают случаи, когда реверсивный клапан выключен при работе в режиме охлаждения.

Поэтому важно проверить спецификации производителя системы теплового насоса, которую вы используете, прежде чем вы сможете выполнить правильное подключение к термостату.

Терминал O используется, когда в системе, которую вы используете, есть реверсивный клапан (или четырехходовой клапан), который включается в режиме охлаждения.Если реверсивный клапан включен во время работы в режиме нагрева, вам необходимо подключить реверсивный клапан к клемме B . В любой момент времени активно только одно соединение, то есть используется терминал O или B , но не оба.

В некотором оборудовании имеется 2-я ступень охлаждения, которая помогает увеличить охлаждающую способность помещения. В этом случае обычно используется клемма Y2 . Цвет провода различается.

Иногда бывает 2-я ступень отопления, когда дополнительное отопление дополняет основную систему отопления.Обычно это устанавливается в регионах, где случилась экстремальная зима. В этом случае будет присутствовать терминал W2 .

Некоторые термостаты могут иметь функцию под названием Emergency Heat , при установке которой она отключает тепловой насос. Затем он включит нагрев полосы, который станет основным источником нагрева. Эту функцию следует использовать только в течение некоторого времени, поскольку стоимость энергии обычно выше, чем у системы с тепловым насосом. Используемый терминал — E .

Обратите внимание на следующие особенности, которые встроены в большинство современных программируемых термостатов теплового насоса.

• Проверка низкого напряжения, сообщающая о низком уровне входящей мощности.

• Коды ошибок, которые сообщают вам причину, по которой ваша система не работает должным образом.

• Минимальное время выключения компрессора 3 минуты для предотвращения коротких циклов компрессора. Короткое включение компрессора сокращает срок его службы.

• Программируемые дневные и ночные настройки заданной температуры.

• Настройки выходных и функции ограничения для отпуска.

• Возможность проверять состояние термостата и управлять настройками удаленно через смартфон или компьютер. Наличие этой функции повысит стоимость термостата.

Вернуться к домашней странице «Электропроводка термостата теплового насоса»

Как тепло от уличной печи центрального котла поступает в ваш дом

Наружная печь центрального котла расположена снаружи, обычно на расстоянии от 30 до 200 футов (но до 500 футов) от вашего дома или здания, и работает с любой существующей системой отопления.

Водяная рубашка окружает топку печи и теплообменник, а нагретая вода циркулирует в ваш дом или здание через изолированные подземные трубы — эффективный способ отвода тепла на большие расстояния.

Уличная печь предназначена для работы с любой существующей системой отопления. Теплообменники вода-воздух или вода-вода или прямая циркуляция передают тепло в печь с принудительной подачей воздуха, лучистый плинтус или лучистую систему подогрева пола. Это позволяет осуществлять нормальный термостатический контроль температуры.

Уличная печь может обеспечивать теплом всю вашу горячую воду за счет добавления водо-водяного теплообменника. Вы можете выключить водонагреватель и сэкономить еще больше денег!

Уличная печь может обогревать несколько зданий, таких как гараж, мастерская, сарай, теплица или сарай, без использования других источников тепла. Его даже можно использовать для обогрева бассейна или гидромассажной ванны.

Классический вид в разрезе

Классическая боковая панель доступа

CL 5036 с насосом в корп.

CL 5036 с 1 насосом

CL 6048 с насосом, установленным в здании

CL 6048 с 1 установленным насосом

CL 6048 с 3 установленными насосами

CL 7260 с вариантами трубопроводов PEX

Классические размеры — печь и фундамент

E-Classic 2400 в разрезе

E-Classic 1400 с 1 установленным насосом

E-Classic 1400 с 2 установленными насосами

E-Classic 1450 с 1 установленным насосом

E-Classic 1450 с 2 установленными насосами

E-Classic 2400 с 1 установленным насосом

E-Classic 2400 с 3 установленными насосами

E-Classic 3200 с 1 установленным насосом

E-Classic 3200 с 2 установленными насосами

E-Classic 1400, 2400, 3200 Печь и фундамент

Рекомендации по усилению классической дымовой трубы

Усиление дымохода E-Classic

ThermoPEX и Central Therm

ThermoPEX / Central Therm Install

Водо-водяной теплообменник

Система принудительной подачи воздуха

Схема подключения

для нагнетательного воздуха

Система нагнетания воздуха — печь с нижней тягой

Схема подключения

— два клапана Tmstat 588 и Zn

Схема подключения

— Tmstat 588, Zn Valve, Trans

Схема подключения

— Tmstat 587 и клапан без Zn

Схема подключения

— Tmstat 587 и Zn клапан

Схема подключения

— 3-ступенчатая система с тепловым насосом

Двойная система (плинтус / принудительная подача воздуха)

Двойная система (в полу / с принудительной подачей воздуха)

Трехходовой Zn-клапан системы плинтусов

Существующий котел (без давления)

Существующий котел (с витком)

Однозонное излучение тепла

Лучистое тепло с обратным клапаном

Пример схемы трубопровода из PEX

Электропроводка — клапан, стат, трансмиссия, насос

Мультизональный внутриэтажный

Теплый пол с подогревом

Излучательное тепло, многозонный внутри-пол

Большой коллектор в сборе

Подключение к бассейну или гидромассажной ванне

Варианты отопления теплицы

Подвесные обогреватели

Тепло для многоквартирных домов

Электропроводка — Аквастат / Теплообменник

Обогреватель Kickspace

Установка панельного радиатора

Нагрев воды большого объема

Реле вентилятора с концевым выключателем

Клапаны для бассейнов с солнечным обогревом бассейна

Типичная водопроводная система бассейна с солнечным подогревом бассейна.

Как работают клапаны для бассейнов

Когда так много людей переезжают во Флориду и владеют своим первым бассейном, неудивительно, что большинство владельцев бассейнов сбиты с толку своей водопроводной системой. Когда мы пытаемся добавить солнечное отопление бассейна, водопровод на площадке для оборудования бассейна становится немного сложнее, но понять вашу водопроводную систему и клапаны не так уж сложно, как только вы поймете, в каком направлении вода течет по каждой трубе. В этой статье мы пытаемся объяснить основы того, как клапаны бассейна работают с солнечным нагревом бассейна, и что делает вся водопроводная система.

Если у вас есть солнечный нагреватель для бассейна, клапаны можно разделить на три группы.

• Всасывающие клапаны бассейна — эти клапаны управляют трубами, которые отсасывают воду из вашего бассейна.
• Коллектор клапана солнечной энергии — эти клапаны отводят воду к солнечным панелям или предотвращают попадание воды в солнечные панели.
• Обратные клапаны бассейна — эти клапаны регулируют, через какие форсунки и характеристики вода возвращается в бассейн.

Схемы клапанов бассейна с солнечным обогревом бассейна

1. Всасывающие клапаны

Всасывающие клапаны регулируют, откуда вода поступает в ваш насос.Вы можете сказать, какие клапаны являются всасывающими, поскольку они входят в насос горизонтально. Вертикальная труба, выходящая из насоса, предназначена для выхода воды из насоса — напорная сторона насоса. Типичные всасывающие клапаны включают основной дренаж (и), скиммер (ы), всасывающий (ые) очиститель (и) (пылесосы) и всасывающий патрубок для бассейнов / спа. Это все те места, где воду можно брать из вашего бассейна.

2. Насос для бассейна

Насос для бассейна обеспечивает циркуляцию воды через фильтр, солнечные батареи, дополнительный нагреватель и систему хлорирования (без изображения).Насос может быть односкоростным, двухскоростным или насосом с регулируемой скоростью, и его размеры позволяют обеспечить адекватную циркуляцию и фильтрацию воды для вашего бассейна и характеристик бассейна.

3. Фильтр для бассейна

Фильтр для бассейна удаляет физические загрязнения из бассейна. Это может быть картриджный фильтр (наиболее распространенный), песочный фильтр или фильтр из диатомовой земли.

4. Коллектор клапана солнечной энергии

   4а. Обратный клапан фильтра
   4b. Переключающий клапан солнечной энергии (также известный как 3-ходовой клапан, перепускной клапан, солнечный клапан)
   4c.Солнечный изолирующий клапан
   4d. Обратный клапан солнечного возврата

Каждая хорошо спроектированная система солнечного обогрева бассейна должна включать четыре клапана для надлежащего управления направлением, отвода и изоляции.

Первый обратный клапан, который позволяет воде течь только в одном направлении) предотвращает обратную промывку фильтра водой в вашем бассейне. Когда насос выключается, вода падает с установленных на крыше солнечных коллекторов, и если бы этот обратный клапан отсутствовал, мусор в вашем фильтре попал бы обратно в ваш бассейн через всасывающий трубопровод.

Переключающий клапан солнечной энергии контролирует, идет ли вода к солнечным панелям или возвращается в бассейн, не попадая на солнечные панели. В этом клапане есть (должно быть) крошечное отверстие, через которое вода может стекать обратно в бассейн при отключении насоса. Вода стекает через отверстие и обратно в бассейн через обратный трубопровод. Этот трюм достаточно мал, чтобы через него могло пройти лишь небольшое количество воды, когда клапан находится в закрытом положении.

Изолирующий клапан солнечной батареи предотвращает попадание воды в солнечные панели.Это важно для сервисных целей и для надежной изоляции опустошенных солнечных панелей, когда они не используются в течение длительного времени. Помните, что в солнечном переключающем клапане есть небольшое отверстие, поэтому без этого клапана не было бы возможности предотвратить попадание всей воды на солнечные панели.

Обратный обратный клапан позволяет воде спускаться только с крыши по этому водопроводу. Это предотвращает попадание воды в обратную линию, когда переключающий клапан солнечной батареи находится в выключенном положении и солнечный нагреватель бассейна не работает.

Обратите внимание, что этот вентильный блок можно перевернуть слева направо, а переключающий клапан солнечной энергии находится справа, в зависимости от расположения солнечных панелей относительно оборудования бассейна.

5. Дополнительный нагреватель (опция)

В вашем бассейне может уже быть газовый нагреватель или нагреватель для бассейна с электрическим тепловым насосом до того, как вы установите солнечную энергетическую систему, или может быть установлен дополнительный нагреватель в дополнение к солнечному нагреву в зависимости от ваших конкретных обстоятельств.Дополнительный обогреватель является полностью необязательным для солнечных обогревателей для бассейнов, но большинство людей, пользующихся спа, хотят, чтобы традиционный обогреватель быстро обогревал спа по требованию.

6. Обратные клапаны бассейна

Эти клапаны регулируют возврат воды в бассейн. Клапаны могут включать и выключать боковые форсунки, фонтаны, водопады, барботеры, терапевтические форсунки, переливы спа и другие водные объекты в бассейне.

Циркуляция бассейна при нормальной работе.

Ваш бассейн может иметь другую конфигурацию водопровода и клапанов, а бассейны с множеством функций могут быть довольно сложными.Бассейны с прикрепленными спа также будут иметь дополнительные 3-ходовые клапаны для управления работой спа (см. Ниже). Некоторые бассейны имеют только одну линию всасывания и / или одну линию возврата, а некоторые линии всасывания и возврата могут вообще не иметь клапанов. Кроме того, в некоторых коллекторах с всасывающими и обратными клапанами могут использоваться трехходовые клапаны для уменьшения количества требуемых клапанов и обеспечения дополнительных функций при выборе источника воды или функции возврата. Клапаны также можно использовать для управления потоком через такие элементы, как высота фонтана.

Сантехника солнечного обогревателя бассейна с гидромассажем

На приведенной выше схеме есть 3-ходовой клапан на стороне всасывания и стороне возврата, который управляет работой гидромассажной ванны. При использовании гидромассажной ванны типичная желаемая конфигурация заключается в том, чтобы изолировать гидромассажную ванну, чтобы насос забирал воду только из гидромассажной ванны и возвращал всю эту воду в гидромассажную ванну только без перетекания. Таким образом, вы можете нагревать гидромассажную ванну независимо от бассейна и максимально увеличить скорость потока через гидромассажные форсунки. В конфигурации клапана над бассейном находится в нормальном рабочем режиме, забирая воду только из бассейна и возвращая воду как в спа, так и в другую форсунку бассейна или в другую особенность.Таким образом, владелец бассейна может одновременно циркулировать в спа-салоне и в бассейне, создавая приятный побочный эффект спа.

Сантехнические системы для бассейнов

так же разнообразны, как и строители бассейнов, которые их строят. Вы увидите всевозможные конфигурации клапанов и трубопроводов в зависимости от бюджета, навыков установщика, философии, компонентов и общей конструкции системы. Различаются даже коллекторы солнечного подогрева бассейна. Например, некоторые установщики предпочитают переключающий клапан на обратной линии.

Мы объяснили клапаны для бассейнов с системами солнечного нагрева бассейна.Если у вас есть вопросы, касающиеся вашего оборудования для бассейна, оставьте свои комментарии ниже, и мы сделаем все возможное, чтобы вам помочь!

.

Самодельные схемы для дома и дачи, электроника и автоматика

Простой диммер для светодиодной ленты на основе мультивибратора

Эта схема предназначена для управления яркостью светильника, сделанного на основе светодиодной ленты на номинальное напряжение 12V. Схема показана на рисунке 1. Она состоит из мультивибратора на транзисторах VT1 и VT2 и выходного ключа на ключевом полевом транзисторе VT3 типа IRLU024N …

2
571
1

Как сделать проблесковый маячок, две схемы

Проблесковый маячок полицейской машины, обычно, состоит из секций красного и синего цвета. И представляет собой довольно громоздкое приспособление. Здесь описывается самодельный, «игрушечный» вариант проблескового маячка, выполненного из трехцветной светодиодной ленты …

1
291
0

Как автоматизировать полив растений в комнате, схема простого устройства

Автомат рассчитан на автоматический полив растений в четырех горшках. В качестве емкости для воды или поливочного раствора, а так же, насосов используется два бака омывателя стекол автомобиля ВАЗ. Один такой бак имеет объем около 5 литров и два электрических насоса, подающих воду, соответственно …

0
389
0

Самодельная защита квартиры от затопления, схема и описание

Сейчас во многих квартирах люди делают дорогую отделку. И если так вышло, что такая квартира этажом ниже вашей, то в случае затопления вы рискуете не только испортить отношения с соседями, но и нарваться на судебный иск или того хуже. Чаще всего затопление происходит из-за того что человек забыл …

0
348
0

Как питать светодиодную ленту от электронного трансформатора 220В-12В

Сейчас самым модным средством освещения являетсясветодиодная лента. Но еще несколько лет назад все были в восторге от низковольтных галогенных светильников. В продаже были, да есть и сейчас, так называемые «электронные трансформаторы», представляющие собой импульсные блоки питания …

0
429
1

Упрощенное питание короткой светодиодной лентой

Обычно осветительные системы на базе светодиодной ленты представляют собой довольно протяженные устройства, например, светодиодная лента проложена по периметру потолка или витрины. Для питания таких осветительных систем выпускаются специальные достаточно мощные импульсные источники питания …

0
351
0

Схема плавного регулятора цвета для RGB LED ленты (К561ЛН2)

Сейчас очень популярны RGB-светодиодные ленты, они применяются и как осветительные приборы, и в качестве основы для светового оформления витрин и торжеств. Существуют и контроллеры для RGB-светодиодных лент, с пультами дистанционного управления, позволяющие регулировать цвет свечения путем нажатия …

0
241
0

Как сделать подсветку для велосипеда на RGB светодиодной ленте

Вспомните фильм Люди в черном, где два странных человекообразных существа ехали на светящемся велосипедном тандеме. Выглядело красиво. Но однообразно. Сейчас продаются RGB-светодиодные ленты, самоклеющиеся, есть и такие, что можно устанавливать на открытом воздухе (влагозащищенные) …

1
217
1

Автоматический выключатель света с датчиком звука и освещения

Этот автомат предназначен для управления освещением в местах общегопользования многоквартирного дома или предприятия. Для включения света нужно чтобы совпало два события, — были звуки, на которые может отреагировать акустический датчик, и было темно. На рисунке показана схема акустического …

0
433
1

Схема управляемого сигнализатора с ограниченным количеством звуковых сигналов

Самодельный сигнализатор, которым можно управлять и который издает серию из нескольких звуковых сигналов и замолкает. Сейчас стало очень много «умных» вещей,есть даже «умные дома», так почему бы обычному звуковому сигнализатору тоже не стать «умным» …

0
291
0

1 2  3  4  5  … 41

Радиодетали, электронные блоки и игрушки из китая:

Автоматический регулятор оборотов кулера

Вентиляторы охлаждения сейчас стоят во многих бытовых приборах, будь то компьютеры, музыкальные центры, домашние кинотеатры. Они хорошо, справляются со своей задачей, охлаждают нагревающиеся элементы, однако издают при этом истошный, и весьма раздражающий шум. Особенно это критично в музыкальных центрах и домашних кинотеатрах, ведь шум вентилятора может помешать наслаждаться любимой музыкой. Производители часто экономят и подключают охлаждающие вентиляторы напрямую к питанию, от чего они вращаются всегда с максимальными оборотами, независимо от того, требуется охлаждение в данный момент, или нет. Решить эту проблему можно достаточно просто – встроить свой собственный автоматический регулятор оборотов кулера. Он будет следить за температурой радиатора и только при необходимости включать охлаждение, а если температура продолжит повышаться, регулятор увеличит обороты кулера вплоть до максимума. Кроме уменьшения шума такое устройство значительно увеличит срок службы самого вентилятора. Использовать его также можно, например, при создании самодельных мощных усилителей, блоков питания или других электронных устройств.

Схема

Схема крайне проста, содержит всего два транзистора, пару резисторов и термистор, но, тем не менее, замечательно работает. М1 на схеме – вентилятор, обороты которого будут регулироваться. Схема предназначена на использование стандартных кулеров на напряжение 12 вольт. VT1 – маломощный n-p-n транзистор, например, КТ3102Б, BC547B, КТ315Б. Здесь желательно использовать транзисторы с коэффициентом усиления 300 и больше. VT2 – мощный n-p-n транзистор, именно он коммутирует вентилятор. Можно применить недорогие отечественные КТ819, КТ829, опять же желательно выбрать транзистор с большим коэффициентом усиления. R1 – терморезистор (также его называют термистором), ключевое звено схемы. Он меняет своё сопротивление в зависимости от температуры. Сюда подойдёт любой NTС-терморезистор сопротивлением 10-200 кОм, например, отечественный ММТ-4. Номинал подстроечного резистора R2 зависит от выбора термистора, он должен быть в 1,5 – 2 раза больше. Этим резистором задаётся порог срабатывания включения вентилятора.

Изготовление регулятора

Схему можно без труда собрать навесным монтажом, а можно изготовить печатную плату, как я и сделал. Для подключения проводов питания и самого вентилятора на плате предусмотрены клеммники, а терморезистор выводится на паре проводков и крепится к радиатору. Для большей теплопроводности прикрепить его нужно, используя термопасту. Плата выполняется методом ЛУТ, ниже представлены несколько фотографий процесса.

Скачать плату:
shema.zip
[2,09 Kb] (cкачиваний: 1285)

После изготовления платы в неё, как обычно запаиваются детали, сначала мелкие, затем крупные. Стоит обратить внимание на цоколёвку транзисторов, чтобы впаять их правильно. После завершения сборки плату нужно отмыть от остатков флюса, прозвонить дорожки, убедиться в правильности монтажа.

Настройка

Теперь можно подключать к плате вентилятор и осторожно подавать питание, установив подстроечный резистор в минимальное положение (база VT1 подтянута к земле). Вентилятор при этом вращаться не должен. Затем, плавно поворачивая R2, нужно найти такой момент, когда вентилятор начнёт слегка вращаться на минимальных оборотах и повернуть подстроечник совсем чуть-чуть обратно, чтобы он перестал вращаться. Теперь можно проверять работу регулятора – достаточно приложить палец к терморезистору и вентилятор уже снова начнёт вращаться. Таким образом, когда температура радиатора равно комнатной, вентилятор не крутится, но стоит ей подняться хоть чуть-чуть, он сразу же начнёт охлаждать.

Схема простого металлоискателя своими руками

Привет, друзья, сегодня поговорим о самодельном металлоискателе. Сначала я нашел схему в интернете на базе микросхемы-таймера NE555P, но она показалась мне слишком сложной для тех, кто не понимает в обозначениях на радиосхемах, да и выводить ее на плату, тоже сложновато. Поэтому я, немного переделал схему, а собирать ее будем чем-то средним между платой и навесным монтажом. Вот сама схема:

Нам понадобятся

• Микросхема NE555P.
• Резистор 51 кОм.
• Конденсатор 2,2 мкФ (2 штуки).
• Конденсатор 10 мкФ.
• Зуммер.
• Батарейка типа «Крона» и коннектор для нее.
• Медная проволока 0,2 мм.
• Картон толщиной 1-2 мм.

Изготовление простого металлоискателя

Собирать схему будем на куске картона. В нем для каждой детали я проделывал отверстия при помощи иголки, так как ножки самих радиодеталей слишком тонкие. Для начала вставляем микросхему. Теперь к самой первой лапке припаиваем минусовую ногу конденсатора на 2,2 мкФ.

Теперь вставляем резистор. Одну ногу припаиваем ко второй лапке микросхемы и плюсу конденсатора. Вторую ногу припаиваем к третьей лапке микросхемы.

Теперь вставляем конденсатор на 2,2 мкФ. Минусовую ногу тоже припаиваем к третьей ноге микросхемы. Плюсовая позже пойдет к катушке, ее изготовим позже. К этой ножке я припаял один провод. Также один провод припаиваем ко второй ножке.

К минусовой ноге конденсатора на 2,2 мкФ припаиваем плюсовую ногу конденсатора на 10 мкФ. К минусовой необходимо подключить ножку зуммера. Оставшуюся ножку зуммера подключаем к первой ноге микросхемы. Для подключения зуммера, у меня на схеме используются синий и розовый провода.

Теперь осталось закоротить вторую и шестую ножки микросхемы. А также четвертую и восьмую, к восьмой припаиваем плюсовой провод от коннектора для кроны. Минусовой провод от коннектора припаиваем к первой лапке микросхемы.
Сама схема на этом готова.

Теперь сделаем катушку. Для нее потребуется два CD или DWD диска. Из картона вырезаем круг диаметром 50 мм.

Теперь приклеиваем этот круг между дисками. Сначала я пытался использовать суперклей, но он ничего не клеил. Поэтому места склеивания на дисках пришлось пошкрябать, чтобы сделать поверхность шершавей, и вместо суперклея я использовал термоклей. Теперь начинаем наматывать проволоку на картонку. Нужно намотать 315 витков. После того, как намотаете, концы катушки припаяйте к тем двум проводам, которые выводили раньше (у меня они черные). На этом изготовление металлоискателя окончено. Для него осталось сделать лишь ручку.
Плата получилась очень компактная и даже вместе с кроной влезет практически в любой корпус. Можно взять толстую ПВХ трубу, один конец отрезать под 45 градусов, и к нему приклеить катушку. А схему и крону поместить в саму трубу. Как только вы вставите батарейку, зуммер начнет пищать, и когда катушка окажется над металлом, зуммер начнет пищать иначе, думаю, вы сразу поймете.

Схемы для дома, электронника своими руками в дом

Подробности

Создано: 07 апреля 2020

     Контроллер управления поливом является основной частью системы автоматического полива. Функция контроллера автоматического полива заключается в определении периодичности, начала времени полива и продолжительности полива индивидуально для каждого электромагнитного клапана. Контроллер управления поливом требует индивидуальных настроек длительности и периодичности для разных типов растений.

Подробнее…

Подробности

Создано: 20 марта 2020

    Пока по миру ходит всем известный новомодный Коронавирус.

Почему бы не позаботится о воздухе в помещении,но учитывая цену на воздухоочистители,и заводские бактерицидные лампы,мы сделаем кварцевую лампу из лампа ДРЛ своими руками.

Подробнее…

Подробности

Создано: 11 октября 2019

        Итак. Жизнь сложилась так, что у меня есть домик в деревне с газовым отоплением. Жить там постоянно не получается. Домик используется как дача. Пару зим тупо оставлял включенным котел с минимальной температурой теплоносителя.
Но тут два минуса.
1. Счета за газ просто астрономические.
2. Если возникает необходимость приехать в дом среди зимы, температура в доме в районе 12 град.
Поэтому надо было что-то выдумывать.
Сразу уточню. Наличие точки доступа WI-FI в зоне действия реле обязательно. Но, думаю, если заморочиться, можно положить рядом с датчиком подключенный мобильник, и раздавать сигнал с телефона.

Подробнее…

Подробности

Создано: 12 мая 2019

Схема подключение датчика движения своими руками

       Бывает что нужно установить на даче,или в доме освещение которое будет срабатывать при движение или человека или еще кого либо.

           С этой функцией хорошо справиться датчик движения, который и был заказан мной с Aliexpress. Ссылка на который будет внизу. Подключив свет через датчик движения, при прохождении человека через его поле видения, свет включается, горит 1 минуту. и снова выключается.

   В данной статье рассказываю, как же подключить такой датчик, если у него не 3 контакта, а 4 как у этого.

Подробнее…

Подробности

Создано: 12 сентября 2017

   Когда нужно получить 12 Вольт для светодиодной ленты, или еще для каких то целей, есть вариант сделать такой блок питания из энергосберегающей лампочки своими руками.

Подробнее…

Подробности

Создано: 14 июня 2017

    Данный регулятор позволяет плавно регулировать переменным резистором скорость вращения вентилятора.

Схема регулятора скорости напольного вентилятора вышла простейшей. Чтобы влезть в корпус от старой зарядки телефона Nokia. Туда же влезли клеммы от обычной электро розетки.

Монтаж довольно плотный, но это было обусловлено размерами корпуса..

Подробнее…

Подробности

Создано: 09 июня 2017

Освещение для растений своими руками

    Бывает проблема в недостатке освещения растений, цветов или рассады,и возникает необходимость в искусственном свете для них,и вот такой свет мы сможем обеспечить на светодиодах своими руками.

Подробнее…

Подробности

Создано: 14 мая 2017

Всё началось с того,что после того как я установил дома галогенные лампы на освещение. При включении которые не редко перегорали. Иногда даже 1 лампочка в день. Поэтому и решил сделать плавное включение освещения на основе регулятора яркости своими руками,и прилагаю схему регулятора яркости.

Подробнее…

Подробности

Создано: 10 мая 2017

Термостат для холодильника своими руками

Всё началось с того, что вернувшись с работы и открыв холодильник обнаружил там тепло. Поворот регулятора термостата не помог — холод не появлялся. Поэтому решил не покупать новый блок, который к тому же редкий, а сам сделать электронный термостат на ATtiny85. С оригинальным термостатом разница в том, что датчик температуры лежит на полке, а не спрятан в стенке. Кроме того, появились 2 светодиода — они сигнализируют что агрегат включен или температура выше верхнего порога.

Подробнее…

Подробности

Создано: 30 апреля 2017

Датчик влажности почвы своими руками

Данное устройство можно использовать для автоматического полива в теплицах, цветочных оранжереях, клумбах и комнатных растениях. Ниже представлена схема, по который можно изготовить простейший датчик (детектор) влажности (или сухости) почвы своими руками. При высыхании почвы,подается напряжение,силой тока до 90мА,чего вполне хватит,включить реле.

Так же подойдет,для автоматического включения капельного полива,что бы избежать избытка влаги.

Подробнее…

Простые схемы для начинающих радиолюбителей для пайки в домашних условиях

Сделать своими руками простейшие электронные схемы для использования в быту можно, даже не имея глубоких познаний в электронике. На самом деле на бытовом уровне радио – это очень просто. Знания элементарных законов электротехники (Ома, Кирхгофа), общих принципов работы полупроводниковых устройств, навыков чтения схем, умения работать с электрическим паяльником вполне достаточно, чтобы собрать простейшую схему.

Паяльник

Мастерская радиолюбителя

Какой сложности схему ни пришлось бы выполнять, необходимо иметь минимальный набор материалов и инструментов в своей домашней мастерской:

• Паяльник;
• Бокорезы;
• Пинцет;
• Припой;
• Флюс;
• Монтажные платы;
• Тестер или мультиметр;
• Материалы и инструменты для изготовления корпуса прибора.

Не следует приобретать для начала дорогие профессиональные инструменты и приборы. Дорогая паяльная станция или цифровой осциллограф мало помогут начинающему радиолюбителю. В начале творческого пути вполне достаточно простейших приборов, на которых и нужно оттачивать опыт и мастерство.

Мультиметр

С чего начинать

Радиосхемы своими руками для дома должны по сложности не превышать того уровня, каким Вы владеете, иначе это будет означать лишь потраченное время и материалы. При недостатке опыта лучше ограничиться простейшими схемами, а по мере накопления навыков усовершенствовать их, заменяя более сложными.

Обычно большинство литературы из области электроника для начинающих радиолюбителей приводит классический пример изготовления простейших приемников. Особенно это относится к классической старой литературе, в которой нет столько принципиальных ошибок по сравнению с современной.

Обратите внимание! Данные схемы были рассчитаны на огромные мощности передающих радиостанций в прошлое время. Сегодня передающие центры используют меньшую мощность для передачи и стараются уйти в диапазон более коротких волн. Не стоит тратить время на попытки сделать рабочий радиоприемник при помощи простейшей схемы.

Радиосхемы для начинающих должны иметь в своем составе максимум пару-тройку активных элементов – транзисторов. Так будет легче разобраться в работе схемы и повысить уровень знаний.

Что можно сделать

Что можно сделать, чтобы и было несложно, и можно было использовать на практике в домашних условиях? Вариантов может быть множество:

• Квартирный звонок;
• Переключатель елочных гирлянд;
• Подсветка для моддинга системного блока компьютера.

Простейший звонок

Важно! Не следует конструировать устройства, работающие от бытовой сети переменного тока, пока нет достаточного опыта. Это опасно и для жизни, и для окружающих.

Довольно несложные схемы имеют усилители для компьютерных колонок, выполненные на специализированных интегральных микросхемах. Устройства, собранные на их основе, содержат минимальное количество элементов и практически не требуют регулировки.

Часто можно встретить схемы, которые нуждаются в элементарных переделках, усовершенствованиях, которые упрощают изготовление и настройку. Но это должен делать опытный мастер с тем расчетом, чтобы итоговый вариант был более доступен новичку.

На чем выполнять конструкцию

Большинство литературы рекомендует выполнять конструирование простых схем на монтажных платах. В настоящее время с этим совсем просто. Существует большое разнообразие монтажных плат с различными конфигурациями посадочных отверстий и печатных дорожек.

Принцип монтажа заключается в том, что детали устанавливаются на плату в свободные места, а затем нужные выводы соединяются между собой перемычками, как указано на принципиальной схеме.

Схема на монтажной плате

При должной аккуратности такая плата может послужить основой для множества схем. Мощность паяльника для пайки не должна превышать 25 Вт, тогда риск перегреть радиоэлементы и печатные проводники будет сведен к минимуму.

Припой должен быть легкоплавким, типа ПОС-60, а в качестве флюса лучше всего использовать чистую сосновую канифоль или ее раствор в этиловом спирте.

Радиолюбители высокой квалификации могут сами разработать рисунок печатной платы и выполнить его на фольгированном материале, на котором затем паять радиоэлементы. Разработанная таким образом конструкция будет иметь оптимальные габариты.

Оформление готовой конструкции

Глядя на творения начинающих и опытных мастеров, можно придти к выводу, что сборка и регулировка устройства не всегда являются самым сложным в процессе конструирования. Порой правильно работающее устройство так и остается набором деталей с припаянными проводами, не закрытое никаким корпусом. В настоящее время уже можно не озадачиваться изготовлением корпуса, потому что в продаже можно встретить всевозможные наборы корпусов любых конфигураций и габаритов.

Унифицированный корпус

Перед тем, как начинать изготовление понравившейся конструкции, следует полностью продумать все этапы выполнения работы: от наличия инструментов и всех радиоэлементов до варианта выполнения корпуса. Совсем неинтересно будет, если в процессе работы выясниться, что не хватает одного из резисторов, а вариантов замены нет. Работу лучше выполнять под руководством опытного радиолюбителя, а, в крайнем случае, периодически контролировать процесс изготовления на каждом из этапов.

Видео

Оцените статью:

Схемы для начинающих

Схема проводки в частном доме

Схема проводки электричества в доме – это первое, на что стоит обратить внимание перед началом электромонтажных работ. Монтаж проводки станет намного легче, если под рукой будет схема подключения электропроводки в доме.

Назначение электропроводки в двухэтажном доме

Схема проводки в частном доме в первую очередь необходима для того, чтобы составить список расходных материалов. С ее помощью можно подсчитать длину провода, количество розеток и выключателей, распределительных коробок, обозначить места разметки.

Также схема проводки электричества в доме нужна для того, чтобы определить место установки счетчиков и распределительного щита.

Подключение и монтаж электропроводки

Подключить электроэнергию к участку, где будет строиться двухэтажный дом, это один из начальных этапов покупки участка. Типовая схема электропроводки частного дома предусматривает обязательное подписание договора с электроснабжающей организацией. Этот пункт является необходимым, так как в договоре указывается способ электроснабжения, схема ввода электричества в дом и выделенная мощность.

После того как этап подписания такого договора пройден, приступаем к следующему этапу – монтаж. Схема проводки в частном доме делит монтаж проводки на следующие этапы:

1. Черновой монтаж электропроводки. На этом этапе обычно проводится демонтаж перекрытия, размывка поверхностей, уборка пыли, вывоз мусора. На этапе чернового монтажа составляется схема проводки электричества в доме, расчет необходимого количества материалов, составление сметы, монтаж и установка.
2. После окончания черновых работ приступают к отделке помещений и проведению чистового монтажа. Этот этап является завершающим и включает в себя: установку фурнитуры, светильников, датчиков движения и др.

Типовая схема электропроводки частного дома предусматривает и стоимость выполнения монтажа проводки.

Очень хорошим вариантом оснащения двухэтажного дома электросетью считается монтаж проводки при помощи изоляторов. Этот метод характеризуется высокой прочностью. При усадке дома, проводам ничего не навредит.

По завершении строительства этот метод позволяет быстро определить расположение всех электрических точек. А главное, легкий доступ к замене всех выключателей и розеток в доме.

Схема электропроводки в частном доме

Схема проводки в частном доме состоит из следующих частей:

• электрический щиток. Выполняет распределительную и защитную функцию и является главным элементом электропроводки. Расположение щитка должно соответствовать нормативным документам и должен быть обеспечен легкий и беспрепятственный способ доступа к нему. Электрощиток нельзя устанавливать в тех помещениях, где возможна утечка воды, потому что электрическая схема проводки в доме должна быть защищена.
• Электрические сети, которые отходят от щитка. Схема электропроводки двухэтажного дома предусматривает такие виды сетей, как кабель и провод. Провода в двухэтажном доме можно провести как скрытым, так и открытым способом.
• Электроустановочные изделия. К ним схема проводки в частном доме относит розетки, выключатели и крепежные элементы. Схема проводки в частном доме – это способ управления нагрузкой. Ее конфигурация зависит от количества потребителей и их расположения, от способов управления ими и защиты каждого из них.
• Расчет нагрузок. Нужно корректно подходить к выбору типа и сечения кабеля и лучше воспользоваться услугами специалиста, который проведет профессиональный расчет.

Схема проводки в частном доме бывает таких видов: открытая проводка, скрытая проводка, ретро и электропроводка в деревянном доме.

Обязательно нужно соблюдать меры безопасности при проведении электропроводки в двухэтажном доме. Типовая схема электропроводки частного дома предусматривает, что при монтаже проводки нельзя оставлять участки со старой проводкой, так как в дальнейшем она может повлиять на нормальное функционирование новой. Все соединения проводки устанавливаются в специальных коробках, что облегчит доступ к ним в случае необходимости замены.

Все открытые части проводки, которые могут оказаться под напряжением необходимо заземлить. Если проводка устанавливается в помещении с повышенной влажностью, нужно использовать развязывающий трансформатор, благодаря нему риск поражения электротоком сводится к минимуму.

Безопасность в данном случае — самое главное, потому нужно внимательно подходить к выбору проводов, розеток и других приборов.

От качества приборов и от внимательного отношения к процессу проведения проводки зависит безопасность.

Copper In Your Home: Home Planning Series

Март 2005

Вам не нужно быть профессиональным электриком, чтобы составить схему электропроводки в вашем доме — но зачем кому-то это делать?

На самом деле, есть много веских причин. Знание схемы электропроводки вашего дома и того, как устроена ваша электрическая сервисная панель, может быть большим подспорьем при срабатывании автоматического выключателя или срабатывании предохранителя. Также важно знать, соответствует ли проводка в вашем доме вашему образу жизни.Наконец, знаете ли вы об этом или нет, у вас есть хорошие возможности для «оптимизации» вашей системы, если ваша схема использования электричества не соответствует схемам вашего дома. Подробнее об этом позже.

Людям, живущим в старых домах, следует особенно внимательно относиться к проводке. Сегодня американцы потребляют почти в пять раз больше электроэнергии на одно домохозяйство, чем в 1950-х годах. Если ваш дом был построен тогда или раньше, в нем все еще может быть оригинальная электропроводка — неадекватная по сегодняшним меркам.

Даже в новом доме может быть недостаточно проводки. Строители не часто строят для использования энергии выше среднего. А использование бытовой электросети в будущем будет только увеличиваться. По всем этим и другим причинам вам необходимо провести инвентаризацию проводки в вашем доме.

Начало работы

Начните с выключения одного автоматического выключателя или удаления одного предохранителя на электрической панели в вашем доме. Затем определите, какие розетки (или розетки, как их обычно называют) и какие переключатели не работают, когда эта цепь отключена.

Розетки

можно проверить с помощью недорогого мультиметра или контрольной лампы электрика, или вы можете просто использовать ночник или лампу. Обязательно проверьте обе розетки дуплексных (двойных) розеток, так как одна половина может быть на совершенно отдельной цепи. Если да, запишите это; это может быть опасная ситуация. Вторую половину розетки для удобства можно также подключить к той же цепи через выключатель в комнате. Часть процесса сопоставления — отметить, что контролируют ваши переключатели.

Наконец, не забудьте указать, какие выходы являются GFCI (прерыватели цепи замыкания на землю). Они предназначены для вашей защиты и могут быть идентифицированы по наличию двух кнопок, помеченных как «Тест» и «Сброс».

Если вы работаете в одиночку, вы можете сэкономить некоторые шаги, если подключите громкий радиоприемник, а затем выключите каждый из прерывателей или удалите предохранители по одному, пока музыка не прекратится. Это определит, с какой схемой вы имеете дело. Затем вы можете составить карту этой цепи, протестировав близлежащие розетки и переключатели.

Следующие шаги

Результаты испытаний должны быть собраны — схема за схемой — и занесены в таблицу. Каждая розетка или выключатель в доме должны быть однозначно обозначены в таблице. Запишите также номинальную силу тока для каждой цепи (указанную на автоматическом выключателе или предохранителе).

Если возможно, также запишите калибр (диаметр или толщину) проводки в каждой цепи, обычно отмеченный на пластиковой внешней оболочке, содержащей провода. Если это 14 AWG, цепь должна быть защищена автоматом или предохранителем не более 15 ампер.Если это 12 AWG — максимум 20 ампер. Если это 10 AWG (например, в большинстве цепей сушилок для одежды) — максимум 30 ампер. Невозможно переоценить важность правильного размера автоматического выключателя и предохранителя. Если они неправильные, их следует немедленно заменить.
В зависимости от размера вашего дома и протяженности проводки у вас может быть от нескольких до 10, 20 или даже 40 отдельных ответвлений. Как правило, большее количество цепей означает меньшую вероятность того, что какая-либо одна цепь будет перегружена.

Может показаться неожиданным, что обычные домовладельцы действительно могут что-то сделать, чтобы улучшить или «оптимизировать» свои электрические системы.В зависимости от вашего уровня компетентности — и ваших местных законов — вы сможете решить некоторые проблемы, обнаруженные в вашем картографировании.

Например, перегруженная цепь может быть разделена на две цепи путем добавления дополнительной проводки. Это не только сделает ваш дом более безопасным, но также уменьшит или исключит срабатывание выключателей или перегоревших предохранителей. Замена сломанного выключателя света или розетки, которую нужно модернизировать, — это довольно простая работа, сделанная своими руками. (Не забудьте сначала выключить питание.) Для замены стандартных розеток на GFCI (которые теперь требуются на кухнях, ванных комнатах, подвалах и других влажных помещениях) может потребоваться опыт электрика.

Одно предостережение: если вы не уверены, что сможете выполнить ремонт электрооборудования и сделаете его правильно, вызовите квалифицированного электрика (а не вашего ближайшего соседа). А теперь, имея домашнюю схему электропроводки, вы лучше понимаете свою систему и сможете со знанием дела рассказать о любых необходимых обновлениях и сэкономить много времени.

Для получения дополнительной информации посетите раздел «Электропроводка здания» CDA.

электрических цепей — сколько отдельных цепей питания вам нужно?

Распределитель электроэнергии вводит большой силовой кабель прямо в ваш дом. Там он подключен к электросчетчику. Однако между счетчиком и главным распределительным щитом дома имеется только одно соединение. Вам решать, сколько отдельных цепей питания вам требуется.Сделав обдуманный выбор, вы в дальнейшем избежите проблем.

Наличие в доме достаточного количества силовых цепей позволит избежать перегрузки цепей. (Любезно предоставлено Fotolia)

Защита от утечки на землю

Обычно в доме есть как минимум две защиты от заземления. Основная защита от заземления находится в самом начале домашней схемы и имеет чувствительность 300 мА. Дополнительная чувствительная защита от утечки на землю (30 мА) в распределительном щите предназначена для силовых цепей, подключенных к влажным помещениям, таким как ванная комната, места за пределами дома (сад), и определенным крупным бытовым приборам, таким как стиральная машина, сушилка для белья, посудомоечная машина. и центральное отопление.Каждая силовая цепь подключена к одной из этих защит заземления.

Цепи освещения

У вас должно быть как минимум две цепи освещения, а лучше больше. Например, одна цепь освещения для первого этажа и одна для других этажей. Третий контур освещения целесообразен для ванной комнаты, коридоров и лестничных клеток. При желании можно подключить освещение в саду и садовом сарае к отдельной силовой цепи.

Розетки

Здесь необходимо провести различие.Во-первых, это силовые розетки, которые соединены между собой по одной цепи и в целом могут использоваться свободно. Это относится к розеткам в ванных комнатах, спальнях, гостиных на нижнем этаже и т. Д. Будьте осторожны, чтобы не преувеличивать количество розеток в каждой цепи. Все зависит от местных и национальных правил, а также от мощности, которую вы хотите подключить к розеткам.

Рекомендуется иметь две отдельные цепи питания в каждой комнате. Если одна цепь выходит из строя, другая, вероятно, все еще будет работать.Затем силовая цепь может быть распределена между несколькими комнатами. Хорошая идея — иметь на кухне несколько цепей питания, поскольку в этой комнате много электроприборов, которые часто используются одновременно.

Помимо розеток, которые используются свободно, вам также нужны отдельные цепи питания для более тяжелых нагрузок, таких как стиральная машина, сушилка для белья, посудомоечная машина, электрическая плита, духовка и т. Д. Каждый такой прибор должен иметь свою собственную цепь питания.

Другие схемы

Наконец, вам также понадобятся силовые цепи для дополнительных электроприборов.Это могут быть цепи для управления такими вещами, как жалюзи и шторы, дверной звонок или система связи с входной дверью, отопление, кондиционирование, активная вентиляция, телефонный коммутатор и, при необходимости, силовая цепь для интегрированной домашней системы (IHS). Настоятельно рекомендуется иметь не менее 30% свободного места на распределительной плате для будущих расширений.

Список электрических цепей

Схемы электропроводки для типового семейного дома

Этот список электрических цепей основан на доме на одну семью площадью 3000 квадратных футов со следующими электрическими нагрузками:

Электрическая мощность 1–12 кВт
20 кВт электрического отопления помещений (1 центральный эл. Отопитель)
Водонагреватель электрический 1-5 кВт
1-центральный кондиционер, 9 квт
1- посудомоечная машина, 1 квт
1- утилизация, 0.9 кВт
1- электрическая сушилка для белья, 4500 Вт

style = «clear: left»>

Схема 15 А = 1800 Вт
Схема 20 А = 2400 Вт

Бытовые схемы — SimplifyDIY — Решения для дома и ремонта

Введение

Существует трех типов бытовых цепей:

• Кольцевая сеть и радиальных цепей , которые обеспечивают розетки и блоки подключения с предохранителями для вилок и приборов.

• Цепи освещения позволяют использовать верхнее освещение.

Кольцевая сеть

Кольцевая сеть или кольцевая сеть — это наиболее часто используемый метод установки розеток в доме , обычно с одной цепью на каждый этаж собственности.

Они скомпонованы в виде непрерывной петли из двухжильного кабеля с заземлением, которая проходит через стены от потребительского блока , по всей площади основания дома и возвращается к тому же выводу в потребительском блоке. .

Гнезда расположены вдоль трассы кабеля, и питание может подаваться к ним в любом направлении вокруг петли, тем самым снижая нагрузку на кабель.

Правила проводки IEE гласят, что одна кольцевая магистраль не может обслуживать площадь более 100 м (1076 квадратных футов) и что максимальная длина кабеля должна соблюдаться. При использовании патронного предохранителя на 30 ампер можно использовать не более 60 м кабеля, при использовании MCB на 32 ампера можно использовать не более 50 м кабеля.

Радиальные схемы

Они более старомодны, чем кольцевые схемы, и отличаются от них тем, что кабель , проходящий через каждую розетку, не возвращается к блоку потребителя ; он просто замыкается на последней розетке. Поскольку мощность должна проходить через эти цепи только в одном направлении, они могут обслуживать только меньшие площади.

Радиальные цепи можно установить двумя способами :

Цепь с использованием двухжильного кабеля с заземлением 2,5 мм должна быть защищена 20-амперным предохранителем или MCB и обслуживать площадь не более 50 м (538 квадратных футов).

Цепь, в которой используется двухжильный кабель-заземление 4,0 мм , должна быть защищена патронным предохранителем на 30 ампер или 32-амперным автоматическим выключателем и обслуживать площадь не более 75 м (807 кв. Футов).

Отводы

Это дополнительные короткие ответвления для кольцевой магистрали или радиальной цепи.

Двухжильный кабель с заземлением длиной 2,5 мм длиной 2,5 мм обслуживает одну дополнительную розетку (одинарную или двойную), подключая ее к цепи либо через существующую розетку, либо с помощью распределительной коробки, вставленной в существующий кабель. запустить.

• При добавлении ответвлений к кольцевой магистрали общее количество дополнительных розеток не должно превышать первоначальное количество розеток в цепи (т. Е. Если в схеме было 4 розетки, не более 4 дополнительных может быть установлен), а вся цепь должна соответствовать ограничениям по площади и длине кабеля.

• Нет ограничений на количество ответвлений, которые могут быть добавлены к радиальной цепи , при условии, что соблюдаются ограничения на обслуживаемую площадь и общую длину кабеля.

При добавлении ответвлений в цепи помните, что отрезков кабеля должны быть проложены в стенах горизонтальными и вертикальными линиями только , т.е. нельзя использовать диагональные пути.

NHBC (Национальный совет по жилищному строительству) рекомендует следующее количество розеток, хотя Строительные нормы и правила предусматривают меньшее:

• 6 на кухне или в подсобном помещении
• 4 + коаксиальная розетка для ТВ в гостиной
• 2 в столовой
• 3 в главной спальне
• 2 в других спальнях
• 1 в каждом холле и на лестничной площадке

Цепи освещения

Это в основном многоточечные радиальные цепи , которые могут принимать две формы и являются часто комбинация обоих из них:

Петельные цепи освещения имеют кабель, который идет от блока потребителя к нескольким потолочным розеткам, которые напрямую подключаются к каждой подвеске освещения и ее выключателю.

В более старомодных схемах распределительной коробки используются распределительные коробки, расположенные на главном кабеле, для распределения энергии на подвесной светильник, и имеется отдельное соединение с каждым переключателем света. Последний часто используется при добавлении точек освещения в существующую цепь.

Такие схемы предназначены для поддержки не более одиннадцати ламп по 100 Вт, или максимум 1100 Вт.

Дополнительная информация и полезные ссылки

Как установить автоматические выключатели в свой дом | Home Guides

В наши дни у людей больше электроники, чем когда-либо, поскольку они оказываются подключенными к домашним развлекательным системам, компьютерам, игровым консолям, мобильным устройствам и зарядным устройствам, в дополнение ко всей электронике прошлых лет.Если вы обнаружите, что в ваших электрических цепях заканчивается мощность, вы можете добавить больше цепей для обслуживания вашего дома. В дополнение к планированию и электромонтажу самих цепей вам необходимо будет подключить эти цепи к автоматическим выключателям на главной электрической панели обслуживания.

1. Проверьте существующую мощность на главной электрической панели обслуживания. Вы должны увидеть несколько уже установленных автоматов на 15 и 20 ампер. Они защищают ваши существующие схемы.Во многих случаях будут дополнительные слоты, в которых не установлены выключатели. Здесь будут размещены любые дополнительные автоматические выключатели.

2. Проверьте доступный источник питания на главной сервисной панели. Это число указано в амперах. Многие сервисные панели настроены на прием тока от 150 до 400 ампер.

3. Сложите номинальные токи каждого из существующих автоматических выключателей. Сравните это число с общим доступным источником питания. Если доступная мощность превышает максимальную мощность всех используемых в настоящее время цепей, вы можете без лишних слов установить один или несколько дополнительных автоматических выключателей.

4. Обратитесь в свою электроэнергетическую компанию, если в ней не осталось запаса электроэнергии, и попросите ее предоставить вам более мощный источник питания. Получите разрешение от арендодателя, если вы арендуете. Даже с разрешения домовладельца увеличение мощности и расширение главной панели значительно увеличивает время и затраты на проект.

5. Купите столько автоматов, сколько вы планируете установить. Используйте автоматические выключатели на 20 ампер, поскольку они позволяют увеличить нагрузку на данную цепь.Покупайте автоматические выключатели на 15 А только в том случае, если вы знаете, что ваша новая схема будет иметь только небольшие общие нагрузки.

6. Подключите новую цепь, включая розетки, распределительные коробки и распределительные коробки, перед подключением ее к автоматическому выключателю. Используйте кабелепровод 12 калибра с черным изолированным проводом под напряжением, нейтральным проводом с белой изоляцией и неизолированным или зеленым проводом заземления. В зависимости от вашего местоположения вам может потребоваться проверка и одобрение электромонтажных работ у электрика. В любом случае это хорошая идея, чтобы быть уверенным в целостности своей работы.

7. Позвоните в сеть электроснабжения и попросите ее отключить подачу питания на главную сервисную панель.

8. Установите автоматический выключатель (и) в сервисную панель в соответствии с инструкциями, прилагаемыми к упаковке автоматического выключателя. Подключите горячий к горячему, нейтраль к нейтрали и заземление к земле и убедитесь, что все ваши соединения надежны и правильны.

9. Позвоните в электрическую сеть, чтобы восстановить подачу электроэнергии.

10. Проверьте новую цепь с помощью мультиметра, чтобы убедиться, что она работает правильно.Сделайте это перед подключением любых устройств к цепи.

Наконечник

Иногда автоматические выключатели установлены, но не подключены к каким-либо цепям. В этом случае просто попросите вашу электрическую сеть отключить подачу питания на главную сервисную панель, проверить проводку на автоматических выключателях и подключить их к новым цепям.

Бытовые цепи — Ausgrid

Все мы живем и работаем в среде, где электричество играет роль в повседневной жизни как гибкий источник энергии, легко трансформируемый в другие формы.Все цепи, которые подключаются к дому электриком, начинаются с проводов, идущих от внешних линий электропередач, которые подключены к предохранителю и счетчику. Счетчики регистрируют, сколько электроэнергии вы используете, и поэтому с вас будет взиматься плата за это использование энергии. Электроэнергия продается в единицах, называемых киловатт-часами.

Коробки предохранителей
Коробки предохранителей содержат предохранительные устройства, называемые плавкими предохранителями или автоматическими выключателями, которые предназначены для предотвращения проникновения избыточного электрического тока в ваш дом, позволяя протекать только определенному максимальному току.Когда электрический ток слишком велик, электромагнит притягивает подпружиненный переключатель, который размыкает цепь и прерывает подачу питания. Переключатель должен быть сброшен, прежде чем ток может снова течь.

Совет по безопасности: Автоматические выключатели и предохранители предотвращают возгорание и перегрев, которые могут быть вызваны перегрузкой электрическим током.

Бытовые электрические цепи
Цепи в домах обычно подключаются параллельно, что позволяет управлять каждым источником света или источником питания независимо от других.Это также означает, что ток, протекающий через любую часть параллельной цепи, остается достаточно малым, чтобы предотвратить проблемы, потому что в параллельных цепях ток разделяется и проходит по каждому отдельному пути.

Совет по безопасности: Когда вы используете плату питания или двойной адаптер, каждое подключенное устройство создает новую параллельную цепь, но общий ток для всех устройств должен течь в одной цепи дома. Ток, потребляемый несколькими устройствами в цепи, означает, что можно превысить максимальный ток, допустимый предохранителем цепи или автоматическим выключателем.Если предохранитель или автоматический выключатель не сработает, это может привести к перегреву проводов, потому что даже хорошие проводники обеспечивают некоторое сопротивление электрическим токам. Вот почему может быть очень опасно подключать двойные адаптеры или подключать слишком много устройств к одной розетке. Обычно, но не всегда, силовые платы имеют собственный встроенный автоматический выключатель.

На схеме ниже показано, как работает большинство автоматических выключателей.

Вы видите:

• Что ток от блока питания идет справа?
• Что ток течет в катушке с проволокой, внутри которой находится сердечник из мягкого железа?
• Что, когда через катушку протекает ток, образуется электромагнит? Сила электромагнита напрямую зависит от величины тока, протекающего в катушке.
• Если ток станет слишком большим, провода цепи могут перегреться. Электромагнит становится достаточно сильным, чтобы притягивать ближайшие к нему стороны контактов. Как это происходит, размыкаются контакты, замыкающие цепь, и ток перестает течь?

Затем человек должен снизить потребление тока до безопасного уровня, а затем сбросить автоматический выключатель, прежде чем ток снова сможет течь.

Прочие предохранительные устройства, используемые в бытовых электрических цепях

Защитные выключатели или устройство остаточного тока (УЗО) — Это ваш спасательный круг от поражения электрическим током, который обычно хранится в блоке предохранителей рядом с автоматическим выключателем или предохранителем.Эти устройства безопасности, в основном известные в Австралии как предохранительные выключатели, но иногда называемые УЗО, обнаруживают утечку тока от неисправных выключателей, проводки или электрических приборов. Если он обнаружит проблему, которая может поставить вас под угрозу, он отключит питание в течение 0,03 секунды. На каждом предохранительном выключателе есть кнопка «Проверка», поэтому важно проверять их каждые пару месяцев.

Заземляющие провода — Заземляющие провода предназначены для защиты от поражения электрическим током. Они прикрепляются к точкам питания, которые присоединяются к основному заземляющему проводу, который прикрепляется к металлической трубе и / или специальному металлическому электроду (металлическому стержню), вбитому в землю.Идея состоит в том, что электричеству дается более проводящий путь к Земле, а не через человека.

Устройство защиты от перенапряжения — Защищает ваши личные приборы от скачков напряжения, например, от удара молнии. Они не защищают людей от поражения электрическим током. Устройство для защиты от перенапряжения улавливает скачки напряжения в проводке внутри самого устройства. Это предотвращает передачу скачка напряжения на ваш прибор и его повреждение.

Дополнительное содержание
Энергия, выделяемая в виде тепла в проводе, зависит от размера:

• сопротивление проводов R течению заряда, измеренное в Ом.
• величина электрического тока I, протекающего по проводу, измеряется в амперах.
• время протекания тока t, измеряемое в секундах.

Это может быть выражено математическим уравнением, например, потеря энергии в виде тепла = Сопротивление x Квадрат тока x время протекания тока, то есть
E _H = R I ² t

Примечание: , поскольку низкий ток означает, что потери энергии сведены к минимуму, обычно используют трансформатор для повышения напряжения электричества до очень высоких напряжений, вплоть до 500 000 В, для передачи на большие расстояния.Когда происходит процесс повышения напряжения, происходит соответствующее уменьшение электрического тока, поскольку энергия сохраняется, как указано в Законе сохранения энергии.

В этом уравнении ток возведен в квадрат, это означает, что если вы удвоите ток в цепи, выделяемая энергия возрастет на 2 ² , то есть в ЧЕТЫРЕ раза больше выделяемой энергии.

Что такое электричество в доме

Электроэнергия подается в дом по служебному кабелю от национальной сети через местную подстанцию.Ответственность домовладельца за электроэнергию начинается с кабелей, ведущих от счетчика к потребителю. Вот как это работает.

Как работает электричество?

Электричество — это поток отрицательно заряженных частиц, называемых электронами, который течет от отрицательного к положительному через проводник. Поток электричества называется током и измеряется в амперах (А). Движущая сила или давление тока измеряется в вольтах (В).

Для того, чтобы какое-либо устройство работало или какая-либо лампочка загорелась, через устройство должен протекать электрический ток. Цепи соединяют все устройства в доме с потребительским блоком с помощью кабеля, состоящего из медных проводников под напряжением (красный) и нейтрали (черный), покрытых пластиковой изоляцией.

Потребительский блок подключается к электростанции через подстанции цепью, которая передает гораздо более высокие напряжения, чем 230 В, используемые в доме. Все электрические цепи в доме включают третий провод, известный как земля, чтобы обеспечить безопасный путь выхода электрического тока в случае неисправности.Земля также связана с открытыми металлическими конструкциями, такими как раковины и краны.

Откуда берется электричество?

Электроэнергия подается от электростанции через национальную сеть при очень высоком напряжении, но очень слабом токе. Это связано с тем, что потери энергии из-за тепла ниже при низких токах и высоких напряжениях. Электроэнергия подается в виде переменного тока (AC), а не постоянного (DC).

Это означает, что поток электронов движется вперед и назад с меньшими потерями энергии, чем при постоянном токе.Это также безопаснее. Скорость, с которой изменяется ток, измеряется в герцах (Гц). Бытовые источники питания меняются с частотой 50 раз в секунду или 50 Гц.

Безопасность прежде всего!

Бытовая электропроводка должна соответствовать требованиям IEE (Института инженеров-электриков) Правил электромонтажа, которые опубликованы как британский стандарт BS 7671.

Если вы планируете проводить какие-либо работы по электромонтажу, купите руководство к Правилам, чтобы быть уверенным, что ваша работа соответствует этим требованиям.Всегда доверяйте электромонтажные работы квалифицированному электрику, если вы не уверены, что сможете выполнить их безопасно и правильно.

Всегда доверяйте электромонтажные работы квалифицированному электрику, если вы не уверены, что сможете выполнить их безопасно и правильно.

Если вы ищете электрика в Хоуве, попробуйте https://kingfisherelectrics.co.uk/, чтобы получить полезный совет по поводу ваших проблем с электричеством.

Потребительская единица

Во всех новых домах вместо старых блоков предохранителей установлены блоки бытовых.Однако, несмотря на различия, основные характеристики остаются прежними: есть сетевой выключатель и автоматические выключатели / выключатели или предохранители для защиты электрических цепей в доме от перегрузки.

Предохранители

Самые старые коробки предохранителей имеют вставные сменные держатели предохранителей или патроны. Внутри каждого из них находится небольшой отрезок плавкого провода, который плавится и ломается при перегрузке. Всегда имейте запас запасных проводов или картриджей в диапазоне номинальных ампер: 5 А для освещения, 15 А для цепи погружного нагревателя и 30 А для цепей розетки и плиты.Предохранители для кухонных плит номиналом 45 А доступны только в виде патронных предохранителей.

Перед выполнением любых электромонтажных работ

Выключите питание Удалите предохранитель из цепи, с которой вы работаете, или выключите MCB. Убедитесь, что все в вашем доме знают, что вы работаете с электрической цепью.
Раз в три месяца

Проверьте УЗО в потребительском блоке (и / или любых отдельных версиях, которые могут быть у вас). Убедитесь, что все основные приборы выключены и все остальные в доме знают, что электричество необходимо временно отключить.Нажмите кнопку проверки УЗО (см. Слева). Переключатель должен переместиться в выключенное положение. Если ничего не происходит, немедленно обратитесь к электрику. Если переключатель срабатывает правильно, переведите переключатель в положение «включено», чтобы снова подключить питание.

Диагностика неисправностей

Легкий шок от устройства в металлическом корпусе

Замыкание на землю в элементе Обратитесь к квалифицированному специалисту по ремонту. Эта неисправность должна была привести к срабатыванию УЗО, поэтому проверьте свое или установите одно, если его нет.

Сработал MCB

Выключите приборы, сбросьте переключатель и определите неисправное устройство методом устранения.Отключите все устройства, затем снова подключите их по очереди, чтобы определить причину проблемы.

Сработало УЗО всего дома

Сброс УЗО. Если неисправность возникает снова, вызовите квалифицированного электрика.

Нет питания

Сбой местного электроснабжения. Проверьте соседние здания и сообщите об отключении электричества в свою электрическую компанию.

Перегорел служебный предохранитель

Немедленно обратитесь в электроэнергетическую компанию для замены.

Перегрузка цепи

Вызвано одновременным подключением слишком большого количества мощных электроприборов.Убедитесь, что вы не перегружаете цепь — максимальная мощность составляет 7 кВт.

Автоматический выключатель в потребительском блоке регулярно отключается

Неисправное устройство в цепи. Если автоматический выключатель срабатывает при использовании определенного устройства, немедленно прекратите его использование, отключите его от сети и проверьте. Если MCB периодически срабатывает, подключайте по одному устройству, чтобы узнать, какое из них вызывает проблему. После того, как вы определили неисправный прибор, отправьте его в ремонт.

Водоснабжение загородного дома: варианты обеспечения дома водой

Содержание:
Водоснабжение загородного дома: где взять воду для индивидуального водопровода
Схема водоснабжения и принцип монтажа независимого водопровода

Обеспечить загородный дом необходимым количеством чистой воды не так уж сложно – современная техника позволяет установить систему подачи воды практически везде, и работать она будет при любых условиях. Скажу больше, независимый водопровод при желании можно собрать самостоятельно – если вы имеете хотя бы малейшее представление о том как работать с трубами, то этот процесс вам покажется увлекательным занятием. В текущей статье вместе с сайтом stroisovety.org мы рассмотрим, как работает водоснабжение загородного дома, ознакомимся с необходимым оборудованием для ее создания и разберемся, что и в какой очередности подключается.

Схема водоснабжения загородного дома

Водоснабжение загородного дома: где взять воду для индивидуального водопровода

Скажем просто – если источник чистой воды в виде магистрального водопровода поблизости вашей загородной резиденции отсутствует, то для устройства системы водоснабжения загородного дома его придется создать. И сделать это можно всего четырьмя способами:

1. воспользоваться протекающей поблизости речкой и направить часть ее потока через очистительную систему к себе в дом;
2. вырыть колодец;
3. пробить скважину;
4. создать свое частное водохранилище в виде закопанных в землю цистерн, в которых хранить привозную воду.

Колодец для водоснабжения частного дома фото

В качестве альтернативы можно рассмотреть сбор в резервуары дождевой и талой воды, которую после соответствующей очистки использовать для своих нужд. В силу того, что дожди идут не постоянно, последний вариант можно рассматривать только как дополнение, которое поможет сэкономить немного средств на отнюдь не дешевой привозной воде.

Понятно, что выбор между тем или иным источником воды обуславливается месторасположением вашего дома, но бывают и такие ситуации, когда можно выбирать. И здесь пригодятся знания некоторых нюансов относительно каждого источника в отдельности. Начнем по порядку.

1. Близлежащая река. Казалось бы, поистине неисчерпаемый источник воды, но недостатков его использования много. Самый главный из них – это дороговизна очистки речной воды – придется построить целый фильтрационный комплекс, эксплуатация которого также обойдется не дешево. Этот источник можно использовать разве что для технических нужд – минимальная очистка речной воды позволит применять ее для смыва унитаза и полива. Если сочетать этот источник воды с привозной жидкостью, то можно получить довольно неплохую экономию бюджета.

Водоснабжение частного дома из реки

2. Водоснабжение загородного дома из скважины является идеальным вариантом, если речь идет о строении, в котором проживает небольшая семья,  и то не постоянно. У скважины имеются два существенных недостатка – это слабая наполняемость, которая непременно скажется при ежедневном большом разборе воды и свойство скважины быстро заиливаться при периодическом ее использовании. Ограничений много, и если на них не обращать внимания, то новые скважины придется бурить достаточно часто.

Водоснабжение загородного дома из скважины

3. Колодец – хорошая альтернатива скважине, позволяющая осуществлять из грунта больший разбор воды. Здесь практически не наблюдается недостатков, если, конечно, колодец построен качественно и оснащен защитой от обрушения и проникновения в него дождевой воды. К тому же, колодезная вода (в принципе, как и жидкость из скважины) практически не нуждается в очистке. Автономное водоснабжение загородного дома из колодца на сегодняшний день является самым универсальным – этот источник воды можно использовать практически при любых обстоятельствах.

Водоснабжение загородного дома из колодца

4. Мини-водохранилище для привозной воды. Здесь все просто – приобретаем один или несколько больших резервуаров из пластика или нержавейки, погружаем их в грунт, соединяем при необходимости системой трубопроводов и посредством насоса подаем привозную воду в дом. В принципе, от насоса тоже можно отказаться, установив баки как можно выше – тогда вода будет самотеком подаваться в дом. Здесь имеется один недостаток: практически все современное водопроводное оборудование (отопительные котлы, нагреватели) требуют некоторого давления в водопроводе. Создать его можно только с помощью насоса. Да, и еще одно, если наряду с привозной жидкостью вы намереваетесь собирать дождевую и талую воду, то резервуары необходимо разделить. Точно так же стоит поступить и с водопроводными системами – вода из двух различных хранилищ не должна смешиваться.

В общем, как бы то ни было, а решать придется вам – нужно будет взвесить все за и против касательно того или иного источника воды.

Резервуары для хранения воды в загородном доме фото

Схема водоснабжения и принцип монтажа независимого водопровода

В принципе, сделать водоснабжение загородного дома своими руками из невозобновляемого источника достаточно просто – все, что для этого нужно, продается в строительных магазинах в готовом виде. Придется приобрести всего две вещи – это насосная станция и водопроводная система, которая собирается по принципу конструктора. Исходя из материалов, можно сложить и принцип монтажа системы автономного водоснабжения, думаю, понятно, что сначала монтируется насосная станция. От вас потребуется только жестко ее установить в приямке возле источника воды и подключить к заранее собранному водопроводу в доме.

Работает такая система достаточно просто – насосная станция оборудована всей необходимой электроникой и механикой и оснащена специальным ресивером для накопления жидкости. Когда вы открываете водопроводный кран, к примеру, на кухонной мойке, давление в ресивере падает, и автоматика дает команду на включение насоса, который благополучно поддерживает нужное давление.

Водоснабжение загородного дома своими руками фото

Как только кран будет закрыт, давление в системе возрастет, и все та же автоматика даст команду на отключение насоса. Как видите, все просто, единственное, что нужно не забыть, так это оснастить заборный шланг насосной станции обратным клапаном. Без него заборный шланг станет наполняться воздухом, и насос не будет подавать воду.

Довольно часто можно столкнуться с такой ситуацией, когда имеется возле дома центральный водопровод, но вода в нем подается почасово. В таком случае схема водоснабжения загородного дома выглядит немного иначе – в нее необходимо включить накопительный резервуар. Его объем придется рассчитать исходя из количества воды, расходуемого вашей семьей в сутки.

Автономное водоснабжение загородного дома фото

Такой резервуар оснащается поплавочной запорной арматурой, которая работает по принципу бачка унитаза и предотвращает чрезмерное наполнение резервуара. Работает такая система тоже не сложно – когда в централизованной системе появляется вода, она поступает в резервуар. Как только последний наполнится до нужного уровня, срабатывает поплавок и прекращает подачу воды. Из водохранилища жидкость поступает в дом с помощью все той же насосной станции.

Емкости для хранения воды с поплавком

Ну и в заключение несколько слов о том, как наладить горячее водоснабжение загородного дома. Как вы уже, наверное, поняли, здесь дела обстоят точно так же, как и в домах с центральным отоплением. В принципе, можно использовать любой способ нагрева жидкости – это может быть газовая колонка, электрический водонагреватель или даже теплообменник, работающий от системы отопления.

Вот, в принципе, и все! Как видите, водоснабжение загородного дома не так уж сложно устроено. Можно сказать даже больше – оно собирается как конструктор. Главное, подобрать правильные элементы и научиться с ними работать.

Автор статьи Александр Куликов

устройство, необходимое оборудование, этапы монтажа

На рисунке изображена схема водоснабжения частного дома. От скважинного насоса 1 по системе коммуникаций 2 вода поднимается на поверхность земли, а вернее в кессон для скважины 4, который выполнен из листовой стали с толщиной стенки 4 мм.

Для герметизации водяной скважины смонтирован герметичный оголовок 3, в котором нижний фланец приварен к обсадной трубе, а верхний фланец, через герметик болтами притягивается к нижнему фланцу. Отметим, что кессон тоже приварен к обсадной трубе, что обеспечивает его полную герметичность. Для варианта пластиковой обсадной колонны применяются резиновые гермовводы.

Трехмерный рисунок наглядно иллюстрирует некоторые особенности, а именно: выход обсадной трубы скважины смещен относительно центра дна кессона и находится напротив люка, чтобы в любой момент возможно было через него опустить инструмент в скважину, осуществить беспрепятственный демонтаж-монтаж скважинного насоса, а на месте высвобожденного пространства можно разместить мембранный бак 5 емкостью до 100 литров.

Через герметичные гидравлические и кабельные выводы из кессона герметично выводится гидравлическая труба для подачи воды в дом и герметично заводится электрический кабель для запитывания скважинного насоса. Кабель подводится к блоку управления скважинным насосом 6, который состоит из реле давления и манометра (если в качестве «сердца» системы подачи воды в загородный частный дом использовать скважинный насос GRUNDFOS SQ). Электрический кабель через специальный ввод оголовка идет к скважинному насосу.

Коммуникации 2 состоят из водоподъемной трубы, электрического подводного кабеля и троса из нержавеющей стали диаметром 5 мм, что увеличивает надежность водоснабжения дома.

Устройство водоснабжения от скважины (вид сверху)

Более детально о размещении технологических узлов в кессоне можно увидеть на схеме водоснабжения, изображенную на фотографии ниже. Сборка фитингов и запорной арматуры (гребенка) 7 подает или перекрывает воду к выводу на полив и в дом, позволяет слить воду из системы назад в скважину, обеспечить гидравлическое соединение с гидроаккумулятором, осуществить соединение с трубой, подающей воду в дом.

Основное правило — беспрепятственный демонтаж скважинного насоса при необходимости его замены.

Приведенная схема водоснабжения показывает технологический минимум элементов. При нескольких выводах из кессона картина выглядит более сложно. На схеме появятся дополнительные элементы в виде герметизаторов ввода и дополнительных фитингов на гребенке. Эти усложнения приводят к несущественному удорожанию водоснабжения на даче.

Описанное решение подразумевает круглогодичную эксплуатацию, что достигается расположением кессона и прокладкой всех гидравлических коммуникаций ниже глубины промерзания.

Про сложности эксплуатации зимой

Многие системы подачи воды на дачных участках состоят из открытых трубопроводов, которые проложены от водонапорных башен, что не допускает их использования в зимнее время. Описанные способы позволяют осуществлять водоснабжение дачи зимой.

При условии своевременного обслуживания оборудования срок эксплуатации автономной системы рассчитан на 10 лет, что подтверждается практикой.

Позвоните Нам. Несколько минут общения с инженером сэкономят Вам время: (495) 649-8593

11 доводов, почему мы можем рассчитывать на Ваше доверие.

Еще раз о системе водоснабжения в доме

Вступление

Без чего невозможно представить современный загородный дом. Конечно без удобного домашнего водопровода. И вам повезло, если ваш дом можно подключить к централизованному водопроводу. Но чаще всего это неосуществимо. В этом случае на помощь приходят индивидуальные системы водоснабжения. Самые известные из них, самотечная и при помощи насосной станции.

Начинается система водоснабжения дома с источника воды. Сделать его нужно недалеко от дома.(читать статью: Источники водоснабжения дома)

Самотечная система водоснабжения

В названии этой индивидуальной системы водоснабжения заложен и ее принцип действия.

На чердаке дома устанавливается большая емкость для воды. Материал для емкости может быть металл или пластик. От емкости с водой делается разводка водопровода по дому. Из-за того, что емкость находится на самом верхнем уровне дома, то под действием силы тяжести вода растекается по трубам водопровода дома до точек водоснабжения: раковин, смесителей, ванн и т. д.

Технология самотечной системы водоснабжения

На чердаке ставится емкость для запаса воды. На участке создается источник водоснабжния: роется колодец или бурится водоносная скважина. Вода из источника водоснабжения про помощи водяного насоса закачивается в емкость для запаса воды.

Насос работает от электричества. В баке устанавливается поплавок, который отключает насос при достижении воды максимального уровня. Так обеспечивается защита системы от перелива воды в емкости запаса воды.

Из технологии понятно, что для наполнения емкости и работы всей системы водоснабжения дома, постоянного электропитания не требуется. Достаточно автономного питания для насоса при заполнении емкости.

Вода растекается по трубам самотеком, только под действием силы тяжести. Чтобы получить в системе комфортное давление в 1 атмосфер, нужно поднять емкость на 10 метров. Это в реальных условиях неосуществимо. Реально поднять емкость можно на метров пять. Поэтому давления в самотечной системе будет максимум 0,5 атмосферы. Что не очень комфортно.

К достоинствам самотечной системы водоснабжения можно отнести:

• Простота конструкции;
• Большой запас воды;
• Водоснабжение дома не требует постоянного электроснабжения;
• Долговечность системы, так как в ней нечему изнашиваться.

самотечная система водоснабжения наряду с достоинствами имеет ряд недостатков:

• Низкое давление в системе водоснабжения;
• Обязательная система подогрева в зимний период. Иначе в зимний период запас воды промерзнет, а делать обогрев чердака нецелесообразно;
• Емкость требует периодической чистки, что тоже затруднительно;
• Трудно полностью автомататизировать самотечную систему водоснабжения. Так как не существует стандартных автономных систем для этой системы водоснабжения.

Более современной и технологичной является система водоснабжения организованная при помощи насосной станции

Технология работы насосной станции

Вода поступает в дом через внешний водопровод. Источник водоснабжения находится на участке. В доме вода распределяется по водопроводу при помощи специального устройства, гидроаккумулятора. Устройство гидроаккумулятора позволяет регулировать работу насоса. Работоспособность насосной станции обеспечивается вспомогательными устройствами: реле давления, электрокабель, соеденительный шланг. Все компоненты водоснабжения в насосной станции подключаются при помощи пятиходового штуцера.

Штуцер имеет пять гнезд подключения (смотри фото)

1. Подключается манометр, который контролирует количество воды (давление) в системе;
2. Отвод для подключения реле давления;
3. Отвод для домашнего водопровода;
4. Ввод для подачи воды из источника при помощи насоса;
5. Место для подключения гидроаккумулятора.

Все элементы насосной станции важны и требуют отдельной статьи. Здесь коротко остановлюсь на основном элементе насосной станции гидроаккумуляторе.

Гидроаккумулятор

Гидроаккумулятор это компактное гидротехническое устройство. Он предназначен для полной автономной работы системы водоснабжения частного дома. Благодаря своей компактности гидроаккумулятор не требует специальных помещений. Устанавливается гидроаккумулятор на вводе водопровода в дом и входит в комплект насосной станции. Наличие гидроаккумулятора в комплекте насосной станции позволяет полностью автоматизировать систему водоснабжения дома. Проверять гидроаккумулятор нужно один раз в месяц, контролируя давление в системе. Не нужно ни чистки, ни специального обогрева.

©Elesant.ru

Другие статьи раздела: Системы водоснабжения

Схема водоснабжения загородного дома от скважины и колодца

Схема водоснабжения загородного дома для выполнения монтажных работ является основным вопросом при строительстве загородного дома.

Источниками водоснабжения загородных домов может быть: централизованная водопроводная сеть поселка от насосной станции, скважина на участке, колодец.

При разработке системы водоснабжения дома проектировщиками решается ряд, таких вопросов как: определение места расположение скважины или колодца на участке, выбор насоса или насосной станции, подбор водяного оборудования — фильтров, арматуры, гидравлический аккумулятор и трассировка трубопроводов от источника водоснабжения до дома.

Трубопровод, от колодца или скважины, прокладывают в траншее глубиной не менее 1,5м в зависимости от глубины промерзания грунта в тепло и гидроизоляции, которой служит канализационная пластиковая труба.

Ввод воды в дом желательно выполнить в помещение, где будет установлен котел отопления, фильтры для очистки воды и бак аккумулятор.

При строительстве фундамента для дома нужно не забыть заложить отверстие для ввода воды, для вывода канализации.

Схема для водоснабжения может быть предусмотрена следующая: вода вводится в дом, очищается в фильтрах грубой и тонкой очистки и поступает к баку аккумулятору (накопителя холодной воды). Из бака аккумулятора подается ко всем санитарно техническим приборам- вантам, унитазам, раковинам и душам, а также к водонагревателю горячей воды.

Материал для наружного трубопровода от насоса к дому или из скважины выполняют из полипропилена или метало пластика.

Схема водоснабжения загородного дома может быть предусмотрена и выполнена различными способами в зависимости от этажности дома, материала стен и количества устанавливаемых приборов.

Если дом одноэтажный и приборов не много, то мы предлагаем рассмотреть  последовательное присоединение воды к приборам. Если этажность дома выше одного, дом блочный или кирпичный, пол будет заливаться цементной стяжкой, а количество сантехники большое, предпочтение отдают коллекторной разводке трубопроводов, аналогично отоплению.

Звоните всегда рады Вам помочь 8-495-787-17-43.

Основные схемы водоснабжения загородного дома

Системы водоснабжения могут быть самотечными и напорными. Последние, в свою очередь, подразделяются на летние и круглогодичные системы водоснабжения.

Существуют три основные схемы устройства горячего водоснабжения частного дома — с применением коллектора, принудительной циркуляции и стандартная.

Если используется коллектор, вода в нем разделяется на холодную и горячую. Магистраль горячей воды дополнительно оборудуется водонагревателем, который может быть либо проточным, либо накопительным. Дальнейшая разводка имеет вид последовательной или параллельной. Соединение труб согласно первой схеме обойдется гораздо дешевле, поскольку экономятся материалы. Тем не менее у нее есть один недостаток: когда происходит водозабор значительного объема, напор в близлежащих кранах сильнее, чем в расположенных дальше.

Схемы горячего водоснабжения загородного дома

а — с использованием коллектора; б — с применением принудительной циркуляции; в — стандартная

Кроме того, получить нагретую воду на дальних участках представляется затруднительным, поскольку она остывает. Диаметр основных труб обычно составляет 35-40 мм, а ответвлений к точкам, в которых осуществляется водозабор, — 16 мм.

Принудительная циркуляция воды пользуется большей популярностью. От коллектора к каждой точке забора воды проходит индивидуальный трубопровод. Коллекторов может быть несколько. Преимущество данной схемы заключается в том, что напор во всех магистралях от коллектора одинаков, а путь воды от нагревателя до «точки назначения» сокращается. Еще один плюс такого способа водоснабжения — отсутствие в перекрытиях различного рода соединений, которые в случае аварии значительно затрудняют ремонтные работы. Минусом является использование большего количества труб и, соответственно, большие денежные затраты. Диаметр трубопровода от коллектора к месту водозабора также составляет 16 мм. Согласно данной схеме, последовательному соединению подвергается не более 2 точек водозабора, которые расположены рядом. Их, как правило, не используют одновременно (например, раковина и унитаз). Трубы необходимо применять те, что имеют диаметр 20 мм.

Третья схема, замкнутая, представляется идеальным вариантом для жильцов. Циркуляцию воды обеспечивает встроенный насос, благодаря чему температура горячей воды поддерживается постоянной. В зонах, где циркуляция не предполагается, длина труб не превышает 1 м. К таким трубопроводам нередко присоединяют полотенцесушители, которые выступают в качестве отопительных приборов. Их можно будет использовать, когда не работает система отопления. Недостатками данной схемы являются значительный расход тепла и материала, а также высокая стоимость. Кроме того, организация подобной системы требует монтажа в бистему горячего водоснабжения обратного клапана на линии подачи воды.

Горячее водоснабжение в частном доме обеспечивается с помощью водогрейного оборудования, которое монтируется в систему водоснабжения. К подобному оборудованию можно отнести газовые колонки, двухконтурные котлы и всевозможные электрические нагреватели.

Многие владельцы частных домов предпочитают совмещать систему горячего водоснабжения с отопительной системой. В таком случае сразу же исчезает необходимость монтажа дополнительного оборудования для нагрева воды.

В том случае, если горячая вода требуется постоянно и в большом количестве, создается сеть горячего водоснабжения, вариантов которой имеется множество. Одной из популярных сетей является такая, в которой применяется бойлер и специальный отопительный котел — одноконтурный.

Схема совмещения горячего водоснабжения с отоплением

1,2-3 — стояки горячего водоснабжения; 4 — воздухосборник; 5 — котел; 6 — отопительный прибор; 7 — кран подпитки; 8 — вентиль

Схема подключения автономной системы горячего водоснабжения

1 — котел; 2 — расширительный бак; 3 — шаровый кран; 4 — циркуляционный насос; 5 — бойлер; 6 — предохранительный клапан; 7 — расширительный бак горячего водоснабжения; 8 — рециркуляционный насос; 9 — фильтр; 10 — обратный клапан; 11 — устройство автоматического заполнения системы

В комнате, где располагается насосная станция, следует поддерживать определенную температуру воздуха. В зимнее время она не должна быть ниже +2°С.

В насос перед входом устанавливают фильтр грубой очистки, а также обратный клапан. Позади насосной станции ставится фильтр тонкой очистки. После этого подключают реле давления, манометр, оставшееся оборудование. Водопроводную трубу от приборов отводят в коллектор, в котором вода распределяется по точкам потребления. Насосную станцию подключают к щитку управления, который отделен от основного щитка электроснабжения.

Во время монтажа домашней сети горячего водоснабжения устраиваются цепи циркулирования горячей воды. Они представлены в виде трубопровода, имеющего форму петли, который проходит от бойлера недалеко от точек разбора подогретой воды и возвращается к бойлеру снова.

Благодаря подобной циркуляции вода все время перекачивается и поступает к потребителю уже спустя 1-2 секунды после открытия крана.

Выполнение рециркуляции горячей воды

1 — бойлер; 2 — петлеобразный трубопровод; 3 — вентили разбора горячей воды

Водоснабжение в загородном доме своими руками.

Утащил к себе статью целиком. Подкупила картинка, где водоснабжение дома технической водой осуществляется из накопительного бака в который собирается дождевая вода. Возможно это не плохая альтернатива системам очистки от железа, если вам «повезло» в кавычках с водой так же как и мне. Но подобная схема подходить только для проживания в летний теплый период, если ваш дом не стоит там где зимы не бывает. Иначе зимой бак наполняться не будет и скорее всего все-таки воды будет не хватать. Поэтому в наших условиях альтернативой скважине и колодцу может быть только близлежащий не промерзающий водоем. Но обычно с такими водоемами везет не всем.

Далее статья с моими комментариями (выделены курсивом).

Водоснабжение в загородном доме своими руками.

Самой большой необходимостью для загородного дома является водопровод. Против этого может возразить только человек, которому нравится тащиться до ближайшего колодца или колонки, наполнять вёдра и проделывать этот путь обратно по несколько раз за день. Может случиться так, что централизованный водопровод в этой местности отсутствует, тогда остаётся один выбор – сделать водоснабжение частного дома своими руками.

Существуют различные схемы водопровода в частном доме, но нам интересна лишь та, которая включает самые необходимые элементы, такие как:
ближайший колодец или скважина;
насосная станция, служащая для нагнетания воды в систему снабжения;
наружные и внутренние водопроводные трубы;
гидравлический аккумулятор;
приборы сантехники.

Горячее водоснабжение частного дома

Горячее водоснабжение частного дома, схема которого довольно проста и представляет собой двухконтурный котёл с раздельными функциями подогрева и отопления или вместо него можно установить накопительный водяной нагреватель с питанием от электросети.

Прежде чем реализовать схему автономного водоснабжения частного дома необходимо понять какой из трёх вариантов наиболее удобно использовать в вашем случае. Первый вариант самый простой – это колодец. Следующий вариант, как наименее затратный – это скважина «на песок». Водоносный слой обычно располагается на глубине порядка 10-30 метров, для этого необходим погружной насос. Вода из такой скважины довольно чистая, но для гарантии нужно поставить дополнительный фильтр.

Фильтр на песок имеет смысл ставить не «на всякий случай» а обязательно. Причем он должен стоять сразу после насосной станции насосной станции (до насосной тоже имеет смысл, но достаточно просто сетчатого). Песок даже в малых количествах постепенно забивает аккумулятор давления и электрический водоногреватель.  В таких условиях выход их из строя вопрос времени и очень не большого.

Схема водоснабжения дома из скважины (колодца)

Для получения наиболее чистой воды схема водоснабжения частного дома должна предусматривать использование самого трудоёмкого и затратного способа – артезианской скважины. Несмотря на то, что это довольно глубокий источник, насос вам не потребуется, артезианская скважина способна обеспечить водой целый посёлок.

Если в качестве источника используется колодец, насосную станцию предпочтительней устанавливать в пристройке или самом доме. В таком случае прокладывая водопровод в дом, нужно делать траншею от колодца ниже уровня промерзания земли и после закопать в неё трубу.

Возможно проложить трубу выше уровня промерзания, но потребуются некоторые технические ухищрения, чтобы вода в трубе не замерзала. Первый вариант — уложить вместе с трубой подающей воду греющий кабель. Второй — проложить трубу с водой внутри трубы большего диаметра (например использовать канализационные трубы 110 мм.) и небольшим вентилятором нагнетать туда воздух из дома. Я так и сделал свою магистраль до колодца. Кроме того такой способ позволяет проложить не одну трубу внутри а несколько. Еще по ней к колодцу идет кабель 220 вольт и резервный шланг на всякий случай. А если там оставить заранее шнур капроновый то можно без земляных работ протащить еще что-нибудь при необходимости.

Металлопластиковые трубы хорошо гнутся, поэтому согнув, опускаем её до уровня воды, не забыв вставить сетчатый фильтр. Опускаем трубу дальше, чтобы расстояние до дна было примерно 40 см. Из колодца откачиваем воду, закрепляем на дне штырь и крепим к нему трубу.

Монтаж водопровода в частном доме предполагает установку в доме или прямо над скважиной (в кессоне) насосной станции или погружного насоса. Сначала вода поступает в гидроаккумулятор и оттуда по трубам направляется к потребителям. Расходуя воду, потребители тем самым снижают

Металопластиковые трубы в скважину (колодец)

давление в системе, происходит срабатывание реле и включается насосная станция, которая подаёт воду в гидроаккумулятор, поднимая давление до 3 бар. Опять включается реле, и насосная станция перестаёт работать, пока не понизится давление.

Кажется, совсем недавно для утепления водопровода в частном доме, наилучшим материалом было ватное одеяло. Те времена давно прошли, в настоящее время на рынке появились такие утеплители, как пенополистирол, стекловолокно и базальтовый уплотнитель. Не подлежит сомнению, что укладка труб ниже уровня промерзания – лучший способ их защиты, но он не помогает, когда глубина промерзания ниже двух метров. Вот тогда и надо использовать вышеперечисленные утеплители.

Разводка водопровода в частном доме выполняется двумя способами – наружная или скрытая проводка. Для этого полипропиленовые трубы в домах из камня прячут в стенах, в специально сделанных углублениях, а в деревянных строениях их помещают под панели.

Выполнять монтаж водоснабжения частного дома рекомендуется полипропиленовыми трубами.

Эти трубы в месте соединения свариваются, тем самым обеспечивая полную герметичность системы и делая невозможным какие-либо протечки в вашем доме.

Небольшой план водопровода в частном доме

Перед тем как провести водопровод в дом, необходимо составить грамотный план разводки и желательно, чтобы его исполнял профессионал. Схема разводки водоснабжения в частном доме начинается от точки подачи воды в дом, продолжается до входа в нагревательный котёл. Далее, следуя плану разводки водопровода в доме, вода идёт на основные точки разбора, такие как санузел и кухня.

На картинке изображено условно схема водопровода, в реальных условиях план разрабатывается индивидуально под дом специалистом.

После того, как подключение водопровода к частному дому закончено, необходимо подключить к электрической сети все элементы системы, проверить их работу, убедиться в надёжности и отсутствии протечек, добиться устранения выявленных неисправностей.

Сделав водоснабжение загородного дома своими руками, можете гордиться им, так как качество и прилежание, с которым вы его выполняли, могут показать характеристики гораздо лучшие, чем в городских централизованных системах.

Водопровод на даче своими руками

Практика показывает, что отсутствие водопровода на даче, делает жизнь там не комфортной, а иногда и просто невозможной. Если как следует разобраться и грамотно осуществить этот проект, построить водопровод на даче своими руками не так уж и сложно. Причём можно сделать так, что система будет функционировать в любое время года.
Летний водопровод

Этот дачный водопровод своими руками обустраивается очень просто для изготовления его надо иметь всего лишь шланги и соединительные элементы. Используется для полива растений на городе. Отечественные производители для соединения шлангов выпускают защёлки, с одного конца этого устройства размещается «ёрш», а с другого – подпружиненный разъём, обеспечивающий герметичность на стыке.

С постоянным летним водоснабжением дачи своими руками дело предстоит несколько сложнее.

Трубы для него кладутся в грунт, на поверхности остаются лишь краны. Закапывать такой вод

опровод не нужно просто сверху присыпьте землёй, чтобы не давать повода для хищения.

Единственный недостаток всё же имеется, надо его укладывать так, чтобы имелся постоянный уклон к основной магистрали, а в нижней точке установить кран для слива. Перед наступлением зимы не забывайте сливать воду из труб, чтобы их не разорвало с наступлением морозов.

Лучше использовать ПНД трубы для укладки летнего водопровода. Они стойки к морозам и если в трубе останется вода, то скорее всего, он переживет это спокойно при ее замерзании.

Смесители для ванны

Такая схема водоснабжения дачи может функционировать в любое время года. Взяв в качестве источника колодец, такой водопровод вы изготовите, не имея больших навыков, и тогда ваша дача никогда не останется без воды.

Для подачи воды в систему нужен погружной насос, в зависимости от глубины, на которой он будет работать, выбирается его мощность. При монтаже водопровода на даче траншею надо делать глубиною более полуметра, чтобы трубопровод разместить ниже уровня замерзания. После чего рекомендуется засыпать его крошкой из пенопласта или керамзита слоем в 30 см. Это не единственный способ подогрева труб водопровода на даче. В настоящее время широко используется электроподогревающий провод, его обвивают вокруг трубы, надевают сверху изоляцию из вспененного полиэтилена и укладывают в траншею.

Прежде как сделать водопровод на даче надо поблизости от колодца соорудить приямок 70х70 см примерно на однометровую глубину. Дно покрыть бетоном, а стенки выкладываются из кирпича, там должна находиться труба водовода и электропровода. Это сооружение необходимо для своевременного отсоединения погружного насоса.

Также посмотрите видео ниже, где подробно рассказывается об инструментах, которые нужны для прокладки водопровода, материалах и самом процессе прокладки.

Трубы, краны и водоразборные устройства для водопровода на даче

Опытные сантехники, прежде чем провести водопровод на даче, советуют сначала выбрать какие трубы вы будете использовать. Вариантов достаточно, но лучше всего подходят для схемы водоснабжения дачи полипропиленовые или пластиковые трубы. Эти трубы легко паяются специальным паяльником, гнутся во все стороны и весьма долговечны. Дачный водопровод из пластиковых труб будет служить вам и вашим правнукам. В видео очень наглядно рассказывается об всех видах труб, которые используются.

Краны, использовать которые предстоит на улице, подойдут как обычные, так и с буксами. Желательно монтировать задвижки из металлов, небоящихся коррозии, обычно это чугун или бронза. Для водоразборного узла больше всего подходят водоразборные колонки, они хорошо себя зарекомендовали в работе при низких температурах.

Конечно, профессионалы сделают монтаж системы водоснабжения на даче быстрее и надёжнее, но если вы захотели сделать это своими руками в обязательном порядке старайтесь выполнять все имеющиеся требования

11.04.2016 13:54
Источник

Есть еще, что почитать

Система водоснабжения загородного дома в Санкт-Петербурге

Схем водоснабжения всего две: централизованное водоснабжение и местное или децентрализованное. Централизованная система водоснабжения более надежная, простая, но провести такую систему к загородному дому не так-то просто, необходимо, чтобы вблизи загородного коттеджа или дачи проходил централизованный водопровод со всеми его атрибутами (очистными сооружениями, насосной станцией и т.д.).

Если рядом с вашим домом проходит централизованное водоснабжение — вам повезло, но обратите внимание на главное условие для водоснабжения дачи — необходимость обеспечение возможности для сброса и обязательного обеззараживания сточных вод. Ведь канализация и водопровод неразделимы.

Если рядом с вашим участком не проходит централизованная система водоснабжения и в ближайшие годы никто не собирается её строить — не надо отчаиваться, с помощью профессионалов можно провести на свой участок персональную систему водоснабжения. Децентрализованная система может быть даже лучше и надежнее, чем централизованная.

Местная система водозабора состоит из водозаборных сооружений (скважин, колодцев, каптажных камер), внутренних и наружных трубопроводов, гидропневматического насоса и водонапорного бака.

Первым делом, на источник водозабора устанавливается электронасос. Насос, в зависимости от вида, можно погрузить в воду или установить на плавучий понтон. Каждый тип насосов имеет как свои недостатки, так и свои преимущества. Перед покупкой насоса необходимо узнать его характеристики. Главная деталь, на которую нужно обратить внимание при покупке насоса, это его производительность, которую измеряют в м3/ч, т. е. какое количество воды насос может перегнать за 1 час, чтобы вам было более понятно, объем 1 м3 равен 1000 л воды.

Второе, это тот напор, на который данная модель насоса может поднимать воду. При этом, необходимо учесть не только глубину залегания воды в водозаборе, но возможность воды подниматься на второй этаж вашего дома.

Электрический насос может подключаться или по воздушной линии, или можно провести кабель под землей. Сечение проводов должно зависеть от потребляемой мощности насоса и допустимого падения напряжения. Для постоянного запаса воды нужно установить водонапорный бак или гидропневматическую установку.

Обычно бак устанавливается на чердаке. Необходимый объем бака принимают равным 15 процентам суточного водопотребления семьи, обычно он составляет 60-150 литров. Бак может быть металлическим или, как вариант, можно использовать обычную 200-литровую бочку. Под водонапорный бак необходимо установить металлический поддон, который предохранит перекрытие дома от утечки воды и конденсата.

Цены
