Видео на тему установки и монтажа фундамента на винтовых сваях

На этой странице мы поместили видео, на которых наглядно показан процесс установки винтовых свай.

Установка винтовых свай вручную: видео

На видеозаписи хорошо видно, как через верхний конец сваи продевают две металлические арматуры – рычаги, при помощи которых двое рабочих осуществляют вращение. Третий рабочий надавливает на винтовую сваю сверху для придания поступательного движения. Один человек всегда должен находиться рядом и осуществлять визуальный контроль: смотреть, насколько ровно свая входит в грунт.

Продемонстрированный монтаж винтовых свай своими руками на видео может производиться самостоятельно без найма рабочих и без специального оборудования. Однако такой способ является достаточно долгим и трудоемким.

Как устанавливать винтовые сваи: видео с применением специальной техники

Здесь мы видим, как свайно винтовой фундамент на видео монтируют при помощи специального автоматического сваекрута, представляющего собой навесное оборудование для трактора. Сваекрут надевают на верхний конец сваи и погружают последнюю в грунт. При этом один человек постоянно находится рядом и контролирует процесс. Свая должна входить в грунт строго вертикально.

Обвязка свайного фундамента брусом: видео

Отдельные этапы обвязки брусом свайно-винтового фундамента показаны на видео:

Итак, свайный фундамент своими руками по видео установить, в принципе, можно. Но здесь всегда существует определенный риск. Если установить сваи недостаточно ровно или недостаточно глубоко, то в дальнейшем это грозит перекосами и образованием трещин в стенах. Работа профессионалов – гарантия высокого качества. Предлагаем вам воспользоваться услугами наших специалистов, а также заказать винтовые сваи недорого от производителя компании «РадоСваи».

Как сделать свайно-винтовой фундамент и что он из себя представляет?

Если вам удалось купить замечательный участок по удивительно низкой цене, не спешите радоваться, — вполне возможно, на приобретенном участке грунтовые воды подходят близко к поверхности или же вам достался пучинистый грунт. Эти факторы могут привести к тому, что на строительство фундамента уйдет намного больше денег, чем предполагалось. Вдобавок, нужно еще правильно выбрать тип фундамента, чтобы весной не произошла неравномерная осадка дома.

Что представляет собой свайно-винтовой фундамент

Наилучший вариант в подобных случаях — фундамент на винтовых сваях, подходящий для любого рельефа местности и для любых «проблемных» грунтов.

Свайно винтовой фундамент успешно применяется в строительстве с 1850 года, когда в США был построен первый маяк на сваях. Тот факт, что маяк стоит и по сей день, подтверждает высокую прочность винтового фундамента и объясняет, почему эта технология приобрела такую популярность во всем мире за сравнительно короткое время.

Монтаж фундамента на винтовых сваях возможен на любой местности

Особенность винтовой сваи в том, что эта труба из стали имеет заостренный наконечник с резьбой и лопасти или комбинированную резьбу для завинчивания в землю. Самыми дорогими являются винтовые сваи, снабженные лопастями, зато и грунт они уплотняют лучше за счет своей конструкции. Определенного стандарта для винтовых свай нет. Они бывают цельные и пустотелые, различного диаметра и длины, со шляпкой в верхней части трубы прямоугольной, круглой или U-образной формы.

Видео про фундамент на винтовых сваях

Монтаж фундамента на винтовых сваях возможен на любой местности: на неровных или затопляемых участках, на склонах, на торфяных грунтах, на ухоженных газонах без риска нанести вред газону, рядом с большими деревьями. Таким образом, никаких предварительных работ по расчистке участка и его выравниванию проводить не приходится, и нет необходимости нарушать природный рельеф.

Преимущества винтового фундамента:

• не возникает потребности в земляных работах;
• не нужно предусматривать подъездные пути для техники;
• монтаж может проводиться и зимой;
• для строительства фундамента достаточно трех человек;
• все работы по устройству фундамента занимают от одного до трех дней;
• к дому, возведенному на сваях, всегда можно с легкостью пристроить новое сооружение.

Все работы по устройству фундамента занимают от одного до трех дней

Сваи можно закручивать в землю, как с помощью специальной техники, так и вручную – столбы сами проделывают себе путь в почве до заданной глубины. При необходимости винтовой фундамент можно быстро демонтировать (если не заполнять пустотелые столбы бетоном) и перенести в другое место. Благодаря перечисленным преимуществам фундамент на винтовых сваях отзывы неизменно заслуживает самые лучшие и успешно используется в промышленном и в частном строительстве.

Как справиться с винтовым фундаментом своими силами

Винтовые сваи под фундамент должны врезаться в твердые слои почвы, пролегающие ниже, чем промерзает грунт, в этом случае столбы не будут подвергаться силе пучения почвы. Чтобы правильно определить, на какой глубине находится устойчивый пласт грунта, лучше всего обратиться к специалисту. Кроме того, для верного расчета будущего фундамента вам потребуется учесть вес будущего строения, колебания грунтовых вод по сезонам, тип почвы, ветровую нагрузку и климатические особенности вашего региона. Все это выяснить самостоятельно не так уж просто.

Количество свай определяется в зависимости от габаритов строящегося здания. Столбы нужно будет равномерно распределить под основанием постройки с одинаковым шагом, не забывая про узлы внутренних стен и про углы. Длина наземной части обычно составляет около полуметра, видимую часть свай можно спрятать за фальшивым цоколем или оставить открытой.

Количество свай определяется в зависимости от габаритов строящегося здания

Строительство винтового фундамента производится так:

• на участок наносится разметка колышками точно в тех местах, где будут находиться сваи;
• сваи закручиваются с помощью специальной штанги вручную, при этом с помощью уровня проверяется их ровное положение;
• установленные сваи выравниваются под один уровень лазерным нивелиром, самые длинные столбы подрезаются болгаркой;
• в полость труб заливается бетон с целью защиты внутренних поверхностей свай от коррозии;
• снаружи наземные части столбов рекомендуется покрыть антикоррозийным составом;
• к опорам приваривается металлический каркас и окрашивается в два слоя защитной краской.

Видео про винтовой фундамент

Утепление фундамента на винтовых сваях не требуется, поскольку этот тип фундамента относится к проветриваемым. Высокие опоры защищают дом от холода, который исходит от земли. Можно утеплить ростверк, но имейте в виду, что неправильная теплоизоляция приведет к появлению сырости, что негативно отразится на всем сооружении. Чтобы сделать дом теплее, лучше уделите внимание утеплению пола, а не винтового фундамента.

Если вам встретятся про свайно винтовой фундамент отзывы не слишком позитивные, это означает, что при строительстве фундамента были допущены какие-либо ошибки (ямы под столбы выкапывались, положение сваи не контролировалось при закручивании, трубы не были защищены от коррозии и т.д.). Но даже если из-за неправильного монтажа постройка немного просела, всегда можно осуществить ремонт фундамента винтовыми сваями, заменив просевшие столбы новыми. Возможность быстрого ремонта — это еще одно замечательное преимущество винтового фундамента.

Оцените статью:

[Голосов: 0 Среднее: 0]

Новое видео на канале! ТЕПЛИЦА НА ВИНТОВЫХ СВАЯХ

05.08.2020

01.01.1970

Устройство теплиц на винтовых сваях сегодня активно выбирают владельцы дачных участков.
⠀
Винтовой фундамент идеально подходит для возведения теплиц и других дачных конструкций: от пергол и качелей, до бань и дачных домов.
⠀
   — винтовая свая  устанавливается в точно заданную точку, при установке свай  ваши грядки и дорожки останутся не тронутыми, вам не придется вывозить строительный мусор.
⠀
   — теплицу периодически нужно переносить на другое место участка,  конусно-спиральные  сваи – единственный вариант фундамента, который  легко демонтируется и используется повторно.
⠀
   — конусно-спиральные сваи не подвержены морозному пучению, поэтому не требуют большого заглубления. Для теплиц вы можете смело использовать сваи длиной до 1,5 метров. Такие сваи вкручиваются в грунт вручную, установка одной сваи занимает не более 5 минут.
⠀
   — #БАУФУНДАМЕНТ жестко фиксирует теплицу, исключая появление зазоров в результате сезонного движения грунта
⠀
   — теплица, установленная на винтовые сваи BAU, не будет деформироваться и прослужит дольше.
⠀
   Тепличный фундамент сохраняет и увеличивает урожайность теплиц
⠀
    Вашу теплицу не выдавит из грунта, вы исключите попадания холода в теплицу, рассада скажет вам спасибо за такую заботу и взамен даст обильный урожай

   Ссылка на видео — https://www.youtube.com/watch?v=GDlk604mMrg
   Подписывайтесь на наш канал и оставайтесь в курсе новых выпусков!



Возврат к списку

Бауфундамент

Производство, продажа и монтаж винтовых свай.

630007

Россия

Новосибирская область

Новосибирск

ул. Советская, 4а

+7 (383) 202-13-56
, 8-800-550-75-20

5406801561

Как поднять дом своими руками — пошаговая инструкция и видео

Для того, чтобы ответить на вопрос — как поднять дом своими руками, пошаговая инструкция и видео будут самыми лучшими помощниками. Самое главное — это не нарушать рекомендаций от специалистов и выполнять все требующиеся действия максимально грамотно.

Поэтапное выполнение поднятия

• Категорически запрещено совершать резкие движения при работе с домкратами, так как это может стать причиной того, что конструкция попросту с него сорвется.
• Самым первым поднимается наиболее просевший угол. В метре от него нужно накопать углубление и установить домкрат с настилом.
• Подъемник устанавливается под нижнее бревно, и если оно целое и крепкое, то под него нужно уложить пластину из стали. В сгнивших бревнах нужно вырезать специальные выемки.
• Чтобы поднять угол, нужно делать интервалы поднятия в 5-6 см за 1 раз. Для облегчения нагрузки подъемника вклинивание заготовленных подпорок делается одновременно.
• Далее нужно внимательно осмотреть строение на предмет выявления трещин.
• Затем к поднятию готовится второй угол и также нужно сделать углубление под поддон, на котором будет стоять домкрат. На головку подъемника укладывается пластина и только потом поднимается конструкция и нужно подложить бруски и плашки под низ самого первого венца.
• Домкрат может быть установлен в середине бревна, для чего делаются те же самые действия, но поднятие проводится на 2-3см.
• Затем нужно вернуться к первому углу и приподнять его так, чтобы каркас дома был выровнен, но не больше чем в 7см. Обязательно нужно устанавливать подпорки в виде чурок и плах.
•  После каждого действия нужно проводить осмотр строения.
• С тех углов, которые укреплены, снимаются домкраты и к подъему подготавливается другая сторона.
• Как только противоположные углы приподняты, нужно выровнять дом по всему периметру короба, для чего используется водяной уровень.
• Здание поднимается по часовой стрелке или же против него, что не особенно важно, но главное — это максимальная ровность по всему периметру.
• Под каждой стеной должна быть надежная подпорка под нижними венцами, что обеспечит прочность строения.

Только после того, как подпорки установлены, проверены на надежность и прочность и сняты домкраты, можно начинать работы по ремонту фундамента, для чего лучше выбрать свайно-винтовое основание, так как оно более прочное и долговечное. Поднять старый дом лучше доверить профессионалам, чтобы избежать неприятных последствий!

Видео

Телефон: 8 (812) 988-20-58

Email: [email protected]

Адрес: Ириновский пр., д. 2, БЦ «Ника», офис 409, Ежедневно с 10:00 до 20:00

Технологии монтажа винтового фундамента

Технологии монтажа винтового фундамента

Технологии монтажа: Какие преимущества у свайно-винтового фундамента?

Технологии монтажа винтовых свай: можно ли использовать винтовые сваи для укрепления береговой линии?

Можно ли самому завинтить сваи для винтового фундамента?

Винтовая свая служит более 100 лет

Технологии монтажа свайно винтового фундамента

Монтаж винтовых свай под самолет в парке Победы

Винтовой фундамент под любые строения

Монтаж винтового фундамента под любые дома и пристрои

Фундамент на винтовых сваях под ангар на тяжелом грунте

Монтаж винтовых свай круглый год и на любом грунте, ЛесТорг

Монтаж фундамента под беседку-корабль на крутом склоне п.Безводное

Весна — пора строить фундамент!

Монтаж фундамента под пристрой вблизи строения

Фундаменты на проблемных грунтах

Технологии монтажа фундамента на винтовых сваях

Винтовой фундамент под пристрой из газосиликатного блока на ул.Дубравная

Монтаж фундамента на винтовых сваях в любом месте

Монтаж винтового фундамента и строительство каркасно-щитового дома

Винтовой фундамент с высоким цоколем под бревенчатый дом

Преимущества винтового фундамента

Технология установки свайно-винтового фундамента

Фундамент свайно винтовой от ЛесТорг за 1 день

Расчет винтового фундамента от ЛесТорг

Фундаменты на винтовых сваях от ЛесТорг за 1 день

Зачем строить дом на свайно винтовом фундаменте, преимущества винтового фундамента

Монтаж фундамента на винтовых сваях осуществляет компания ЛесТорг за 1 день

Свайно винтовой фундамент от компании ЛесТорг

Винтовые сваи не подвержены коррозии

Монтаж винтового фундамента на торфяном грунте

Как и чем утеплить фундамент на винтовых сваях – видео, инструкция

На чтение 6 мин. Просмотров 256 Опубликовано 11.01.2020

Предисловие. В этой статье мы разберем такой вопрос, как утепление фундамента на винтовых сваях. Этот тип фундамента все больше набирает популярность из-за своей простоты и отсутствием необходимости в земляных работах. Но его применение заставляет задуматься о том, чем утеплить пространство между домом и грунтом, какой материал использовать и как правильно утеплить фундамент с применением винтовых свай.

Нужно ли утеплять фундамент на винтовых сваях?

Особенность фундаментов, смонтированных на винтовых сваях, в незакрытом промежутке между фундаментом и грунтом на участке – в этом месте должен находиться утепленный цоколь дома, в связи с этим работа по защите такой конструкции от холода отличается определенными трудностями. Все чаще при строительстве на пучинистых почвах и с высоким уровнем грунтовых вод применяют фундаменты, смонтированные на винтовых сваях, как наиболее долговечные конструкции, защищающие дом от сырости.

Утепление фундамента из винтовых свай кирпичной кладкой

Фундамент с винтовыми сваями представляет конструкцию из свай заглубленных в грунт, являющихся опорой для балок, на которые ложится вся нагрузка стен дома. Наиболее эффективно применение свайного фундамента при возведении домов из дерева, поэтому для ростверка чаще всего используют брус, хотя можно применить и металлические балки. Стоит ли утеплять фундамент из винтовых свай? Для ответа на вопрос следует подробнее рассмотреть устройство конструкции. Далее мы рассмотрим как построить дом из бруса на винтовых сваях своими руками. Видео от программы “Отличный дом” поможет в этом вопросе.

Устройство фундамента с применением винтовых свай

Устройство фундамента на винтовых сваях

Сваи состоят из металлической трубы диаметром от 100 до 300 мм и длиной до 9000 мм. Толщина стенок может составлять от 8 до 12мм. Заканчиваются сваи лопастями, при помощи которых они просверливают грунт и являются опорой трубы. С другой труба сваи имеет «шляпки», которые используются для установки ростверков (перемычек).

Перед монтажом свай следует исследовать грунт, залегающий на участке, нежелательно присутствие в грунте твердых пород, мешающих вертикальному завинчиванию свай. Следует учесть и нагрузку на винтовой фундамент стен дома, чтобы рассчитать их количество. Глубина свай зависит от глубины промерзания грунта, возможной высоты паводковых вод и глубины залегания грунтовых вод. Это также влияет и на выбор утеплителя.

При закручивании свай следует оставить запас в 15-20 см над уровнем грунта, а затем произвести подгонку уровня под укладку ростверков (перемычек), используя нивелир. Сваи после закручивания и выравнивания следует заполнить раствором, что повысит их и надежность при пучении почвы и нагрузках от стен. Затем при помощи сварки или болтов на сваи крепятся оголовки, после этого производится установка и крепление ростверков (балок), связывающих сваи по периметру.

Чем утеплить фундамент на винтовых сваях самому

В любом доме главное условие комфортного микроклимата – это теплый пол. Главной отрицательной чертой фундамента является наличие пространства под полом, что ведет к поступлению холода снизу. Учитывая поднятие теплого воздуха вверх, необходимо утепление фундамента дома, качественное утепление подвала, чтобы защитить дом от притока холодного воздуха через недостаточно утепленные полы и цоколь.

Утепление фундамента из свай минватой

Поскольку утеплитель (например, минеральная вата) будет соприкасаться с грунтом, то следует выбирать утеплитель для  фундамента с применением винтовых свай, который не боится влаги, и в котором не заведутся грызуны. Также есть необходимость создания конструкции (каркаса), заменяющей отсутствующий цоколь дома и последующее его утепление минватой или пеноплексом. Поэтому работы производятся снаружи и изнутри.

Если вы выбираете минеральную вату, то ее следует тщательно защитить от влаги слоем гидроизоляции. При использовании недорогого пенопласта, утеплитель следует дополнительно защитить от грызунов. При утеплении фундамента из винтовых свай (свайно винтового фундамента) пеноплексом эти дополнительные работы не нужны, поскольку пеноплекс не боится влаги, в нем не поселятся грызуны, а также он намного прочнее пенопласта.

Как утеплить фундамент на винтовых сваях своими руками

Процесс утепления можно разделить на этапы:

Гидроизоляция конструкции – свай и ростверка.
Изготовление каркаса, заменяющего цоколь дома.
Монтаж на «цоколь» утеплителя, пропенивание стыков.
Крепление декоративных финишных панелей на «цоколь».
Присыпка внутренней стороны грунтом или керамзитом.

1. Гидроизоляция конструкции

Независимо от того, изготовлен ростверк из бруса или из металла, необходима гидроизоляция всех стыков, через которые наверх может проникать сырость, приводящая к плесени, гниению дерева или коррозии металла. Кроме того, учитывая самостоятельное утепление винтового фундамента, необходимо защитить рулонной и жидкой гидроизоляцией все открытые части конструкции. Деревянные элементы следует обработать антисептической пропиткой, защищающую от плесени и насекомых.

Чтобы создать теплосберегающую облицовку, необходимо создать имитацию цоколя дома. Конструкцию можно сделать из легкой кирпичной стенки, которую необходимо будет утеплить снаружи слоем пенопласта и закрыть декоративными панелями. Можно использовать брус или металлические направляющие для создания каркаса.

2. Изготовление «цоколя» дома

В первом случае между сваями необходимо вырыть траншею в 15-20 см, залить армированный фундамент. После полного застывания выложить легкую стенку из красного кирпича. Последующее утепление фундамента на винтовых сваях снаружи проводится на эту кирпичную стену. На кирпич крепятся направляющие, между которыми укладывается утеплитель. На готовую стенку необходимо закрепить декоративные панели, имитирующие кирпичную или каменную кладку – очень красивый материал.

Второй метод заключается в креплении горизонтальных брусков к сваям при помощи болтов, либо металлических горизонтальных направляющих с использованием сварки. Далее как утеплить свайно винтовой фундамент своими руками деревянного дома не вызовет особых затруднений. Следует между направляющими уложить пенопластовые, или пеноплексовые плиты, а стыки обработать монтажной пеной. Далее производится гидроизоляция утеплителя и монтаж декоративных панелей снаружи.

3. Монтаж утеплителя

Утепление фундамента из свай пеноплексом

При утеплении крыши минватой или другим рулонным утеплителем следует оставлять между направляющими расстояние на 1 сантиметр меньше ширины утеплителя, чтобы минвата плотно прижималась к направляющим, и не было продухов. Также минеральную вату следует тщательно закрыть пароизоляцией от влаги и сырости.

При утеплении пенопластом фундамента на винтовых сваях или использования пеноплекса, швы следует пропенить. Если пеноплекс не впитывает влагу и не боится грызунов, то пенопласт следует тщательно закрыть гидроизоляцией и позаботиться о том, чтобы мыши не смогли построить себе дом в утеплителе.

4. Крепление декоративных панелей

Декоративные панели на цоколе дома

Облицевать утеплитель можно виниловым или металлическим сайдингом. Для этого снизу необходимо прикрепить стартовый профиль по периметру дома. А затем уже от него идти вверх, прикрепляя полосы сайдинга. В последнее время стали популярны декоративные ПВХ панели в виде кирпичной кладки или дикого камня.

Декоративные панели и сайдинг уберегут утеплитель от влаги, грызунов и механических повреждений. А чтобы дополнительно утеплить фундамент из винтовых свай зимой, то можно накидать на цоколь снега. При качественной отделке цоколя утеплитель не промокнет и не пострадает, а снег будет дополнительно сберегать тепло в лютые морозы.

5. Присыпка грунтом или керамзитом

Изнутри утепленный фундамент из винтовых свай можно подсыпать грунтом или керамзитом, что уменьшит продуваемость подпольного пространства. Обязательно в противоположных сторонах цоколя следует оборудовать вентиляционные отверстия, закрытые решетками от грызунов и насекомых. Вентиляция служит для проветривания и удаления влаги из подпола дома, на зиму вентиляционные решетки следует закрыть.

Утепление фундамента на винтовых сваях. Видео инструкция

Плюсы и минусы- Пошаговая установка под дом своими руками +Видео

Свайно-винтовой фундамент является одним из наилучших в строительстве не очень тяжелых строений, отлично подходит для каркасных домов. Чтобы понять все плюсы и минусы данного типа фундамента, давайте разберемся с ним поподробнее.

[contents]

Свайно-винтовой фундамент для строительства

Винтовые сваи проверены временем

Свайно-винтовой тип фундамента используется в мире уже около 300 лет, начали его использовать при возведении маяков, хороший пример Сухумский маяк, который прекрасно пережил войну и стоит до сих пор, что говорит об отличной надежности этого типа фундамента.

Для тех кто сомневается, что сваи ржавеют и этот тип фундамента может быть ненадежным, вот свая, которая была заменена на древнем маяке, этой свае больше 300 лет, как видите, она прекрасно сохранилась.

Древняя свая от маяка

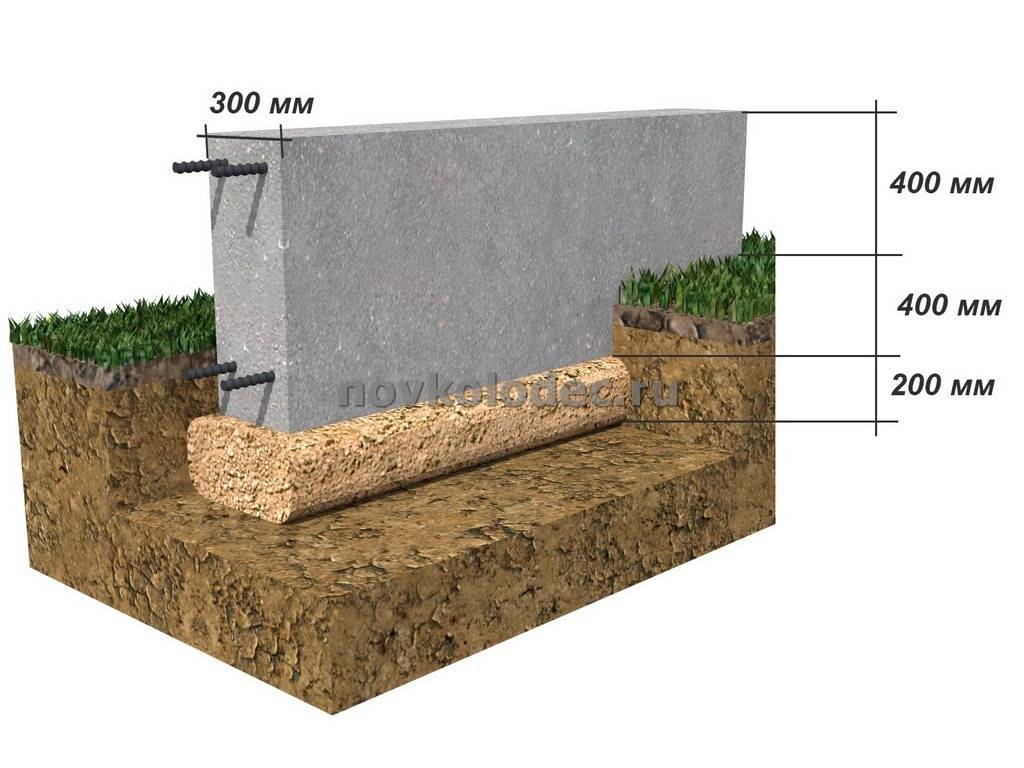

Однако самый популярный тип фундамента в нашей стране является ленточный заливной фундамент, однако не на каждом участке можно его устроить, да и стоит он не дешево. Есть глинистые почвы с высоким уровнем грунтовых вод, на такого рода земельных участках возведение ленточного фундамента невозможно. Тогда на помощь приходит технология установки надземного вида построек на свайно-винтовом фундаменте. Этот вид фундаментов также набирает популярность в нашей стране благодаря многим преимуществам.

Основные характеристики

Винтовые сваи

Плюсы свайно-винтового фундамента

1. Основными преимуществом является то, что свайно-винтовой фундамент не требует проведения большого количества земельных работ.
2. Технология его возведения достаточно проста.
3. Скорость установки и оперативность возведения. За час на обычной земле можно установить десяток свай, если постараться можно и все пятнадцать.
4. К тому же отмечается его низкая стоимость.
5. Способность выдерживать приличные нагрузки и долговечность.
6. Подходит любой грунт, кроме скальных пород.
7. Применение спец техники не обязательно, возможность устанавливать сваи вручную.
8. Не нужно ждать после заливки бетона, можно спокойно продолжать возведение вашего дома.
9. Вибрация и шум при установке отсутствуют
10. Сваи возможно использовать повторно
11. Фундамент под ваш каркасный дом может быть всегда расширен.
12. Возможность установки на склонах и неровных грунтах.

Возможность возведения дома на склоне, где земля дешевле в разы

Минусы винтовых свай

Минусы на самом деле не столь очевидны, особенно для небольшого каркасного строительства дома, этот тип фундамента подходит идеально.

Но всё же минусы есть:

1. Невозможность возведения на скальных породах или грунтах с большим количеством камней в почве.
2. Подходит для легких каркасных и деревянных строений до 3-4 этажей.
3. Дома должны иметь достаточно широкое основание.
4. При вкручивании зачастую анти-корозийное покрытие повреждается, что ускоряет корозию металла.
5. Некачественные производители.

Также отмечается, что срок службы свайно-винтового фундамента хоть и является достаточно большим, однако все-таки несколько меньше, чем у бетонного. Срок эксплуатации такого фундамента могут сократить и повреждения, которые иногда получают сваи в процессе вкручивания в грунт. Сваи с поврежденным внешним защитным слоем больше подвержены коррозии.

Хотя свайно-винтовой фундамент хорошо подходит для частного строительства, но для возведения тяжелых массивных многоэтажных построек его лучше не использовать.

Кроме того существует еще несколько проблем, с которыми можно столкнутся организуя строительство на свайно-винтовом фундаменте. Прежде всего, следует знать, что пол в доме на свайно-винтовом фундаменте потребует дополнительного утепления. Также часто бывает, что сваи дают неравномерную усадку в процессе эксплуатации дома, а со временем вообще разбалтываются, если выполнено не по технологии.

Поэтому, не смотря на свою прочность, свайно-винтовой фундамент приветствуется в малогабаритном строительстве каркасных домов, а также при возведении на участке бань, гаражей и небольших хозяйственных или декоративных построек.

Винтовые сваи. Особенности конструкции

По своей сути винтовые сваи являются обыкновенными толстыми трубами с винтом-резьбой на основании. При вкручивании в грунт резьба производит его уплотнение и прочно фиксирует сваю в почве.

Размеры и допустимая нагрузка

Сваи под свайно-винтовой фундамент выпускаются диаметром от 100 до 300 мм и длинной до 2,5 метров.

Такая свая может выдерживать от 4 до 8 тонн каждая, необходимая длина должна быть определена в зависимости от глубины промерзания грунта на участке строительства, т.к. обязательным условием является вкручивание свай ниже этого уровня (в среднем по России он равняется 1,5 м).

Наращивание свай

При необходимости погружения свай на глубину более 2,5 м имеется возможность их наращивания, это предусмотрено их конструкцией.

Верхняя часть трубы закрывается металлическими оголовками, в народе их еще называют «пятками».

Срок эксплуатации винтовых свай

Внешняя поверхность свай покрыта антикоррозийным составом, поэтому срок их эксплуатации по гарантии — 50 лет, на деле – намного больше.

Внутреннюю часть трубы советуется залить бетонной смесью, это защитит сваю от разрушения изнутри.

Расчет и установка свайно-винтового фундамента

Исходя из того, что даже сваи не самого большого диаметра имеют достаточную несущую способность, оптимальным считается их установка по периметру строения, под несущими стенами и на их стыках на расстоянии 2-3 м. Также следует определить глубину их установки исходя из такого параметра, как промерзание почвы в зимний период.

Разбивка свайного поля

Места ввинчивания свай в почву предварительно отмечаются колышками, руководствуясь планом будущего строения.

Вкручивание свай своими руками

При ввинчивании свай, что, кстати, вполне может быть выполнено несколькими работниками собственноручно при использовании рычага, следует контролировать ровное вертикальное расположение сваи относительно горизонта. Чем шире диаметр сваи, тем сложнее будет выполнять завинчивание. Конечно необходимо использовать рычаг, он вставляется в верхнее отверстие сваи, чем шире сделаете рычаг, тем меньше усилий приложите, рекомендуется делать рычаг 2-3 метра.

Сваи вкручиваются всегда ниже промерзания почвы, среднее значение в России 1,3-1,5 метра. В конце свая достигает твердых грунтов и свая очень тяжело входит в грунт, практически невозможно.

Закручивание свай с помощью спецтехники

Также, если позволяет бюджет постройки или не хватает рабочих рук, можно воспользоваться услугами спецтехники.

Выравнивание свайного фундамента под уровень

После того, как все сваи установлены в грунт, свайно-винтовой фундамент, как и любой другой, проверяют и выравнивают по уровню. Удобнее всего это сделать гидравлическим уровнем или невилиром. При необходимости сваи докручивают или срезают выступающую часть болгаркой.

Заливка свай бетоном

После выравнивания внутрь свай заливают бетонную смесь, которая призвана защитить х от коррозии изнутри.

Установка ростверка на свайно-винтовой фундамент

На заключительном этапе монтируют ростверк, т.е. само основание для будущего дома. Для более легких конструкция, например, дома из бруса или бревен, возможна установка ростверка из толстого бруса. Для домов из кирпича или блоков лучше делать ростверк железобетонным.

Свайно-винтовой фундамент не потребует времени на усадку, строительство дома можно продолжить сразу же после установки ростверка. Теперь можно приступать к установке каркаса вашего дома. Фундамент готов к нагрузке и полной эксплуатации.

Где купить сваи и какая цена?

Видео- закрутка винтовых свай

Винтовые сваи и анкеры большой грузоподъемности

IDEAL производит широкий ассортимент спиральных трубных свай и анкеров с круглым валом, а также винтовых свай и анкеров с круглым и квадратным валом (RCS). Все изделия могут быть из стали или оцинкованной стали. Имея диаметр вала винтовой сваи до 24 дюймов, мы являемся лидером в отрасли производства спиральных труб с большой пропускной способностью. Посмотреть ЛИСТЫ ДЛЯ ВРАЩАТЕЛЬНОЙ ВЫРЕЗКИ здесь.
Наши высокоэффективные производственные процессы и принципы в сочетании с нашей приверженностью постоянному качеству позволяют нам предлагать превосходную продукцию с одними из самых коротких сроков выполнения заказа в отрасли.Команду IDEAL часто призывают изготовить нестандартные сваи и кронштейны в точном соответствии с техническими требованиями или проектами клиента. Это еще одна область, в которой наши конструкторские и производственные группы получили широкое признание за их новаторство и мастерство. Наш уникальный подход к проектированию и производству позволяет нам предоставить вам множество преимуществ, независимо от того, являетесь ли вы установщиком, подрядчиком или инженером. Все наши стандартные винтовые сваи, винтовые анкеры, соответствующие кронштейны и оборудование сертифицированы ICC-ES в соответствии с ESR-3750-IDEAL Manufacturing, Inc. Это включает 1,50 дюйма RCS (сплошной квадратный вал), 2,875 дюйма x 0,23 дюйма водяного столба, 2,875 дюйма x 0,276 дюйма водяного столба, 3,500 дюйма x 0,216 дюйма водяного столба, 3,500 дюйма x 0,300 дюйма водяного столба

ПРЕИМУЩЕСТВА СПИРАЛЬНЫХ СВАЙ

Для многих применений винтовые блоки могут иметь значительные преимущества перед другими системами. Некоторые из них включают:

• Широкий диапазон допустимых нагрузок до 500 тонн.
• Возможность установки под различные углы установки
• Более низкая стоимость, чем забивные или бурильные сваи — не заходите так глубоко, чтобы достичь той же грузоподъемности
• Простота и скорость установки
• Минимальное вспомогательное оборудование
• Пригодность для использования в помещениях с низкой высотой потолка и других зонах с ограниченным доступом
• Легкая обрезка ворса
• Нет задержек по бетону
• Слабая или нулевая зависимость от погоды
• Незначительные или отсутствующие земляные работы и отвальный материал (особое преимущество на загрязненных участках)
• Минимальная вибрация и шум
• Легко удаляется и повторно используется во временных приложениях
• Очень низкие затраты на мобилизацию и демобилизацию

Ознакомьтесь с ПРИМЕРЫ ПРОЕКТА и ВИДЕО ПО УСТАНОВКЕ ПРОЕКТА в нашем блоге.

ПРИМЕНЕНИЕ ДЛЯ ВИНТОВЫХ СВАЙ

Винтовая опора — это глубокий фундамент. Его цель — передать структурную нагрузку на более глубокие, более прочные и менее сжимаемые материалы, минуя любые более слабые и более сжимаемые материалы, которые не подходят для поддержки обычного неглубокого фундамента. В качестве глубокого фундамента следует рассмотреть возможность использования винтовой опоры для большинства применений, требующих забивной сваи, просверленной опоры или мини-сваи. Винтовые сваи и анкеры обычно являются отличным фундаментом для любого из перечисленных ниже приложений, будь то новая постройка или существующая конструкция.

Коммерческие здания
Анкеры для передвижных домов
Анкеры для откидных стен
Фундаментные башни для рабочих лагерей — четырехугольное основание
Башни — однотрубные
Анкерные крепления для инженерных сетей

Подстанции
Освещение <50 футов
Звукоизолирующие стены
Мосты / тротуары / доки
Дорожные указатели Дорожные знаки Рекламные щиты / Основания для генераторов указателей
Крепления / причалы

Анкеры для стяжек / стен Подпорные стены
Переборки
Крепление трубопровода
Отводы / тросы
Резервуары и силосы
Подводная опора
Основания машин

УСТАНОВКА СПИРАЛЬНЫХ СВАЙ

Винтовая свая вкручивается в землю с помощью гидравлической приводной головки, приводимой в действие экскаватором.IDEAL требует, чтобы установщики следили за крутящим моментом при установке и выравниванием свай во время процесса установки. Это необходимо по нескольким причинам.

Важно иметь качественную оценку проходимости грунта на разной глубине. Используя график, записанные крутящий момент и глубина установки интерпретируются в сравнении с существующими данными о грунте для получения корреляции, которая позволяет определить простую стратегию проверки.

Данные о грунте интерпретируются в зависимости от крутящего момента установки, и получается корреляция для поддержания целостности винтовой винтовой сваи во время установки, а также для уменьшения повреждений за счет превышения допустимой прочности на скручивание любого из компонентов сваи.Каждая винтовая винтовая свая имеет максимальный уровень напряжения, который нельзя превышать во избежание нарушения структурной целостности винтовой сваи. Ознакомьтесь с ПРИМЕРАМИ ПРОЕКТА и ВИДЕО ПО УСТАНОВКЕ ПРОЕКТА в нашем блоге. Хотите узнать о наших спиральных сваях? Не стесняйтесь связаться с членом команды здесь, в IDEAL. Вы также можете начать с расценки на свой предстоящий проект.

ИСТОРИЯ СПИРАЛЬНЫХ СВАЙ

Первая винтовая винтовая свая была изобретена в 1830-х годах слепым ирландским морским инженером по имени Александр Митчелл.Его конструкция оказалась значительным улучшением по сравнению с традиционной конструкцией с прямыми сваями, поэтому Митчелл и его сын быстро запатентовали чугунную винтовую сваю. В 1840 году были установлены первые винтовые сваи для поддержки маяка Мейплин Сэндс в устье реки Темзы. Этот новаторский дизайн быстро прижился и перебрался через пруд, и вскоре большинство маяков в Срединно-Атлантическом регионе были построены на спиральных сваях. В Чесапикском заливе было больше маяков, построенных на спиральных сваях, чем где-либо еще в мире.Всего в период с 1850 по 1900 годы на берегу Чесапикского залива было построено 42 винтовых маяка на винтовых сваях.

Технология винтовых свай не осталась на восточном побережье. В течение следующих нескольких лет маяки на винтовых сваях можно будет найти также в районе Великих озер и в Мексиканском заливе.

Фундамент типичного маяка на винтовых сваях состоял из одной центральной сваи, установленной в центре, а затем окруженной еще шестью или восемью сваями по периметру. Такая конструкция повысила анкерные свойства и несущую способность винтовых свай.Эти ранние винтовые сваи часто устанавливались с использованием больших крутящих моментов и силы людей, лошадей или волов.

Винтовая сваа Александра Митчелла сегодня столь же эффективна, как и в конце 18 века, и ее продолжают устанавливать по всему миру.

Винтовые сваи для солнечных батарей — Как бум солнечной энергетики диверсифицирует экономику

Но мы пришли в Claresholm Solar Project не только для развлечения. Мы были там, чтобы изучить, как быстро развиваются предприятия, связанные с возобновляемой энергией, и как винтовые сваи играют важную роль.

Винтовые сваи потеряны во времени?

Винтовые сваи были изобретены Александром Митчеллом, ирландским инженером в 1833 году, как способ создания безопасного и прочного фундамента для маяков.Они просты и рентабельны, и они несколько потеряны во времени.

До недавнего времени.

В 1980-х годах некоторые инженеры начали расширять использование винтовых свай в других контекстах. Но когда Брайс Бернхард приехал в Альберту в 2010 году, он понял, что эта технология по-прежнему остаётся крайне малоиспользуемой.

Бернхард познакомился со своей женой-альбертанкой Чарлин в Техасе. Пара переехала в Альберту в 2010 году с очень небольшим количеством буксиров. «У меня было 1800 долларов и… пикап Dodge 1999 года, прицеп U-Haul и одна сумка с инструментами», — говорит Бернхард.

Его план состоял в том, чтобы открыть строительную компанию в провинции, но с такой большой конкуренцией в этой области Бернхарду требовалось конкурентное преимущество.

Ввести винтовые сваи.

Это обманчиво простая технология: каждая свая представляет собой стальную трубу с лезвиями на одном конце (представьте себе гигантский винт). Вы буквально ввинчиваете сваи в землю и за считанные минуты устанавливаете невероятно прочный фундамент.

С самого начала Бернхард понял, что винтовые сваи — это простой и очень экономичный способ возведения фундаментов для любых проектов.Он также признал, что, несмотря на то, что эта технология существует уже долгое время, она мало используется.

Винтовые сваи стали секретным соусом Бернхарда, давая ему конкурентное преимущество и позволяя ему выполнять важные работы в строительстве.

Это побудило Бернхарда основать компанию Alberta Screw Piles Ltd. в 2010 году. После нескольких лет борьбы за свое присутствие на рынке они приступили к реализации таких проектов, как настилы на заднем дворе, муниципальные здания, солнечные и другие приложения на фермах.

Дощатый настил на озере Телфорд — опирается на винтовые сваи (слева) и объект Amazon в Ниску (справа), Альберта также поддерживается винтовыми сваями, установленными Alberta Screw Piles Ltd.

Затем: «В 2017 году мы начали проводить более масштабные промышленные работы, а затем в этом году действительно начали появляться предприятия по производству каннабиса, и мы сделали несколько из них, я думаю, начиная с Aurora Sky и Aurora Sun.Так что это были тысячи свай за пару лет », — говорит Бернхард.

С тех пор это был стремительный рост. Они сделали склад Amazon в Ниску и, в частности, променад через озеро, подчеркнув еще одно прекрасное применение винтовых свай. Сваи могут быть установлены, когда озеро замерзло, и они не причинят вреда хрупкой экосистеме.

Винтовые сваи для солнечных батарей Фотогалерея

Фотогалерея — Винтовые сваи для солнечных батарей

Дар Бога солнечной энергии

В ходе всего этого Бернхард обнаружил, что винтовые сваи — это дар Бога солнечной энергии.Это самый быстрый, эффективный и экономичный способ построить солнечную ферму. Более того, когда дела идут хорошо, сваи ввинчиваются в землю без постороннего воздействия на землю, как шуруп в дерево, обеспечивая еще один уровень защиты окружающей среды для солнечных проектов.

В конце концов компания Бернхарда реализовала солнечный проект в Кларесхольме и намеревалась установить 53 000 винтовых свай в прерии к востоку от Кларесхольма, Альберта.

Claresholm мощностью 132 мегаватта является крупнейшим проектом в области солнечной энергетики в истории Канады, и после его завершения на тех 53000 винтовых сваях, которые устанавливает компания Бернхарда, будет установлено более 477 000 солнечных модулей.

Мы поехали в Кларесхольм, чтобы увидеть проект, и остановились в комнате RCMP в мотеле Bluebird. (Нет, нас не арестовывали — это тематическая комната в одном из старейших мотелей города, с множеством чрезвычайно романтичных произведений искусства перед примирением, униформой в рамке и украшениями, которые выглядели так, как будто они были взяты у моих бабушки и дедушки. «Дом 40-50 лет назад! Не поймите меня неправильно; это была действительно довольно классная комната.)

Мы встретились с Ли Дромбровски, одним из менеджеров участка Бернхарда, чтобы осмотреть солнечную ферму.Масштаб этого проекта захватывает дух. Ли использует грузовик и квадроцикл, чтобы обойти территорию площадью несколько квадратных километров.

Винтовые сваи Альберты, строительство солнечного проекта Кларесхольм в Альберте. Фото Дэвида Доджа, GreenEnergyFutures.ca

Тысячи винтовых свай лежали в ряд на земле, готовые к установке. Десятки тысяч уже были установлены.

Бригада может установить до 400 винтовых свай в сутки.В тот день, когда мы осмотрели солнечный проект, в танце экскаваторов с винтовыми сваями участвовало около десяти экскаваторов.

Солнечная энергия — это рабочие места даже в условиях экономического кризиса

Довольно рано в проекте команда Бернхарда выросла до 60 человек, поскольку проблемы ландшафта стали более ощутимыми. Хотя предыдущие испытания показали, что будет несколько скалистых участков, они столкнулись с некоторыми большими камнями, которые потребовали некоторых земляных работ, чтобы завершить установку некоторых винтовых свай.

Мы также видели ряды припаркованных машин. Помимо команды Бернхарда, были также бригады, устанавливающие солнечные стеллажи, и бригады, устанавливающие солнечные батареи.

Тем не менее, когда я сидел в строительном офисе, ребята говорили о том, что строительной компании нужно еще 100 рабочих для установки солнечных модулей. Ага, им нужно было заполнить еще больше рабочих мест.

Компания Бернхарда, компания Alberta Screw Piles Ltd., сейчас очень загружена. Даже в эти тяжелые экономические времена, разозленные пандемией COVID-19, Брайс Бернхард каждый день считает свои благословения успехами своей компании.

«Ой, он огромен. Я никогда не ожидал, что окажусь здесь в хороший день и окажусь здесь в плохой, с COVID, с экономикой и проблемами, которые Альберта должна диверсифицировать и сохранить занятость людей. Это огромное благословение — быть частью этого в хороший день и быть здесь с невероятными проблемами мирового масштаба », — говорит Бернхард.

Бернхард сейчас участвует в торгах на ряд других солнечных проектов (один из которых в четыре раза превышает масштаб проекта Кларесхольм!), Но он также с большим энтузиазмом оценивает невероятный потенциал винтовых свай во всех аспектах строительной индустрии.

«Когда я только начинал, мне сказали, что три процента отрасли глубокого фундамента используют винтовые сваи. Таким образом, у нас есть 90-процентные возможности для роста в рамках существующей отрасли », — говорит Бернхард.

Хорошо, это кажется забавной математикой, но одно определенно верно: в этой отрасли есть огромный потенциал для роста, и каждый день, когда команда Бернхарда работает над большими проектами, такими как проект Кларесхольм, они становятся все лучше и лучше в выполнении работать более эффективно.

Яркое солнечное будущее для винтовых свай

Бернхард видит гораздо больший потенциал в возобновляемых источниках энергии.Он говорит, что есть огромная возможность вырастить «винтовые сваи и винтовые сваи фундаментов для всей инфраструктуры возобновляемых источников энергии, будь то линии электропередач, будь то подстанции, будь то солнечные или ветряные башни — все это можно поддерживать с помощью винтовых свай. . »

Да, ветроэнергетика тоже процветает, и Бернхард даже не начал работать на этом рынке.

Именно Колин Гриндл из Alberta Screw Piles впервые рассказал нам об этой истории.

Должен признаться, что в то время, когда он начал говорить о винтовых сваях с одинарной спиралью или о винтовых сваях с двойной спиралью, мои глаза начали потускнеть.Теперь, увидев их в действии и увидев, как индустрия развивается вместе с солнечной, он определенно привлек наше внимание.

Надежная система фундамента от CHANCE

Винтовые сваи / опоры CHANCE®

Винтовые сваи / опоры

CHANCE® находят все более широкое распространение, что является прямым результатом универсальности и рентабельности винтовой системы фундамента. Возможность использования винтовых свайных фундаментов как при сжатии, так и на растяжение делает производимую систему фундамента привлекательной альтернативой для строительства глубоких фундаментов.Узнайте, как добиться производительности традиционных систем глубокого фундамента без высоких затрат на мобилизацию, загрязнений и вибраций.

Быстрая установка. Встроенные преимущества.

Винтовые сваи / опоры обладают встроенными преимуществами быстрой установки с использованием небольшого оборудования, возможности немедленной загрузки и экономической эффективности по сравнению с традиционными методами фундамента. Винтовые сваи также имеют встроенную систему контроля качества за счет отслеживания в реальном времени отношения крутящего момента к мощности во время установки.Просмотрите брошюру о спиральных сваях CHANCE®.

Посмотрите это видео от Foundation Technologies, чтобы увидеть полную демонстрацию установки винтовой сваи. Винтовые сваи и анкеры CHANCE® спроектированы, испытаны и испытаны для применения в обширных почвах, высоких уровнях грунтовых вод, областях насыпи и областях, где нестабильные почвы требуют специальной вертикальной или горизонтальной опоры.

Состав винтовой сваи / опоры

Спиральная свая / опора может быть сплошным квадратным стальным валом, открытой стальной трубной сваей с круглым валом или комбинацией квадратной и круглой сваи с одной или несколькими спиральными пластинами, приваренными к трубе около конца.Винтовые сваи устанавливаются путем вращения вала сваи. При вращении вала винтовая пластина продвигается в землю, «таща» за собой вал. Это действие очень похоже на шуруп по дереву. Спиральная свая обычно используется для противодействия сжатию и поперечной нагрузке.

Отрезки или секции винтовых свай / опор CHANCE соединяются болтовыми соединениями. Глубина установки ограничена только плотностью грунта и практичностью, исходя из экономических соображений. Винтовая опорная пластина или спираль — это один шаг винтовой резьбы.Все спирали, независимо от их диаметра, имеют стандартный шаг 3 дюйма. Имея истинно спиралевидную форму, спирали не врезаются в почву, а ввинчиваются в нее с минимальным нарушением почвы. Спиральные пластины расположены на достаточно большом расстоянии друг от друга, чтобы они функционировали независимо друг от друга как отдельные несущие элементы; следовательно, на пропускную способность конкретной спирали на валу винтовой сваи не влияет спираль выше или ниже нее.

Приложения

Примеры из практики

Запросить цену

Есть вопросы по любому из наших продуктов для основы? Готовы приступить к следующему проекту? Нужен совет специалиста? Запросите расценки прямо сейчас, чтобы поговорить с нашей профессиональной командой экспертов о спецификациях, ценах и любых дополнительных вопросах, которые могут у вас возникнуть.Мы свяжемся с вами в течение одного рабочего дня.

NHERI @ UC San Diego

Главная »Проекты» RAPID: испытание на крупномасштабном вибростоле для количественной оценки сейсмической реакции спиральных свай в сухих песках 2016

Резюме: Винтовые сваи — это элементы глубокого фундамента, которые выглядят и устанавливаются как большой стальной грунтовый винт — у них есть тонкий стальной вал с любым количеством круглых пластин на конце, чтобы обеспечить поддержку конструкции, которую они удерживают. Спиральные сваи закручиваются в землю с помощью двигателя с большим крутящим моментом и обеспечивают поддержку через грунтовые опоры на плитах и ​​вдоль вала.Они бывают разной длины и часто являются основой выбора для модернизации существующих зданий или нового городского строительства из-за их небольшой занимаемой площади и способности создавать минимальные помехи для окружающих конструкций. Хотя винтовые сваи устанавливаются в качестве элементов фундамента в сейсмически активных районах, таких как Новая Зеландия и Япония, они не получили широкого распространения в сейсмически активных районах США. Это отсутствие использования, по общему признанию, связано с отсутствием поддающихся количественной оценке данных, иллюстрирующих сейсмическое поведение винтовых свай.Кроме того, не существует параллельных сейсмических сравнений с другими доступными системами глубокого фундамента, кроме качественных историй о «выживании», подобных историям землетрясения в Крайстчерче 2011 года.

После серии землетрясений в 2011 году город Крайстчерч был обследован, и было обнаружено, что все здания / объекты инфраструктуры, построенные на винтовых сваях, получили минимальные структурные повреждения, однако подавляющее большинство разрушенных зданий было построено на фундаментах других типов.У международного сообщества есть качественные доказательства того, что винтовые сваи хорошо работают в сейсмоопасных районах, но инженеры не определили количественно, «почему» эти сваи являются лучшими элементами фундамента, и, к сожалению, использование винтовых свай в сейсмически активных районах в Соединенных Штатах остается минимальным. Таким образом, этот проект пытается выяснить, «почему» винтовые сваи, кажется, ведут себя так хорошо в сейсмических регионах, подвергая их землетрясениям на Большом вибростоле Калифорнийского университета в Сан-Диего.

Эти данные особенно важны и своевременны для получения, потому что в некоторых районах США в настоящее время требуется сейсмическая модернизация существующих зданий, однако у инженеров не хватает данных о системах фундаментов, которые помогли бы сделать эти конструкции более безопасными. Например, в октябре 2015 года город Лос-Анджелес проголосовал за сейсмическое постановление, которое потребует сейсмической модернизации более 13 000 конструкций, как из предварительно напряженного бетона, так и из мягких деревянных конструкций.Несмотря на то, что из качественных исследований (например, в Новой Зеландии и Японии) известно, что сваи со сравнительно малым поперечным сечением и высокой анкерной способностью, такие как винтовые сваи, полезны для сейсмостойкости, по-видимому, из-за их гибкости, более высоких коэффициентов демпфирования, пластичности , устойчивость к подъему наконечника, строительные нормы и правила и текущее состояние практики не были должным образом разработаны для этого типа свай, потому что не существует количественных данных. Поэтому исследование сейсмического поведения опорных конструкций со спиральными сваями является обязательным для получения необходимых данных, которые помогут гарантировать правильное применение спиральных свай в сейсмических зонах и установить количественные преимущества и / или ограничения использования спиральных свай в сейсмических зонах.Этот проект принесет пользу людям, живущим в сейсмических зонах, обучая инженеров полномасштабным экспериментальным данным со спиральными сваями, чтобы они лучше понимали, как спроектировать систему здания, которая будет более безопасной, более устойчивой и устойчивой для людей и общества.

Это важное и первое в своем роде исследование предоставит данные о кинематическом и инерционном поведении полномасштабных одинарных спиральных свай и оценит вклад спирали в общую вместимость. Тонкие валы одинакового размера будут испытаны с различной геометрией спирали (например,g., двойной или одинарный), а также способ установки (центробежный или приводной). Сваи будут оснащены мощными приборами для измерения изгибающих моментов, сдвига и нагрузки; все это будет использоваться для количественной оценки поведения винтовой сваи, подтверждения будущих усилий по численному моделированию, а также для сосредоточения дополнительных будущих полномасштабных экспериментальных испытаний. Это исследование также позволит количественно оценить поведение винтовых свай в группе как в закрепленном, так и в фиксированном состоянии. Поведение этих групповых свай при раскачивании будет проанализировано, чтобы определить, какая нагрузка передается вниз на уровень спирали и как она различается между сваями в одной и той же группе, что влияет на устойчивость.В исследовании также будет сравниваться и противопоставляться поведение забивной сваи и винтовой сваи. Результаты этого исследования предоставят данные об эффективности гибкости стального вала на динамику сваи, вкладе спирали в общую грузоподъемность и поведение качания, а также на прочность группы свай. Эти результаты будут интересны разработчикам фундаментов глубокого заложения, инженерам-проектировщикам, государственным и частным организациям, которые используют глубокие фундаменты для инфраструктурных проектов в сейсмически активных районах.

Видеозаписи

Часто задаваемые вопросы о винтовых сваях — DriveTech Helical Foundation Systems

Вопрос: Что такое винтовая опора? A: Винтовая опора — это стальной вал со спиралями, похожий на большой винт, который обеспечивает опору фундамента для различных типов конструкций. Вал обычно круглый или квадратный и изготавливается сечением от 5 до 7 футов. Винтовые опоры часто используются, когда сложные грунтовые условия не позволяют использовать традиционную систему фундаментов.Они также обычно используются для исправления и поддержки существующих фондов, которые устарели или потерпели неудачу

Вопрос: Сколько стоят винтовые опоры? A: Стоимость зависит от конструкции, размера и веса конструкции, а также от условий почвы. Поддерживаемая нагрузка определяет размер вала винтовой опоры. Опорный слой почвы определяет, сколько спиралей используется для свинцовой секции. Мы предлагаем бесплатные сметы и можем дать вам лучшее представление о затратах, когда мы поймем условия, характерные для вашей ситуации.

В: Насколько глубоко уходят винтовые опоры? A: Поскольку каждая спиральная опора устанавливается с учетом определенной нагрузки, а не определенной глубины, каждое применение отличается. Типичная глубина составляет около 20 футов, но может быть от 10 футов до 60 футов и более. Благодаря современной системе контроля крутящего момента и точным гидравлическим датчикам каждая спиральная опора проверяется на крутящий момент и устанавливается с учетом надлежащей расчетной нагрузки для конструкции

. Q: Как устанавливаются винтовые опоры? A: Гидравлическая приводная головка прикреплена к небольшому экскаватору для наружных работ или к переносной стреле для внутренних работ.

Q: Как винтовой пирс прикреплен к моему существующему зданию? A: Существующая опора обрезана и модернизирована для установки нового винтового монтажного кронштейна, который постоянно прикреплен к фундаментной стене на уровне опоры.

В: Нужно ли укладывать бетон вокруг винтовой опоры? A: В зависимости от проекта проекта, в некоторых из них будут установлены балки из бетона поверх винтовой сваи, в некоторых будут специально спроектированные полы или фундаменты, залитые поверх винтовых свай. В некоторых случаях конструкция может быть построена прямо поверх винтовой сваи. строительство можно начинать немедленно.

Q: Как вы поднимаете оседающее здание? A: специальный кронштейн, прикрепляющий винтовой опор к существующему фундаменту, предназначен для установки гидравлического домкрата для процесса подъема. Кронштейн является постоянной частью установки и поддерживает подъем после снятия домкрата.

Q: Сколько места нужно для установки? A: Винтовые сваи могут быть установлены в таких небольших помещениях, как гардеробная. У нас есть портативное оборудование, которое можно использовать в очень маленьких помещениях, и более крупное оборудование для открытых пространств.По сравнению с другими свайно-опорными методами, наше оборудование относительно невелико и менее навязчиво.

В: Как установка повлияет на мой двор и ландшафтный дизайн? A: Обычно мы кладем фанеру на ландшафт и траву, чтобы защитить ее от нашего оборудования, и очень осторожны с любыми зданиями. Возможно, потребуется удалить часть озеленения, чтобы получить адекватный доступ к проблемным участкам фундамента. В то время, когда мы предоставляем бесплатную оценку, мы можем определить любые конкретные воздействия на существующий ландшафтный дизайн.

В: Что такое кип? A: инженерный термин, используемый для обозначения 1000 фунтов. Это сокращение от килограммов.

Q: Сколько времени занимает установка винтовых опор? A: При новом строительстве за день можно установить 30 и более винтовых свай. В существующих конструкциях за день обычно можно установить от четырех до восьми.

Q: Как скоро вы сможете приступить к работе? A: Все зависит от существующих рабочих нагрузок и того, что влечет за собой ваш проект, так как все проекты отличаются друг от друга, их множество переменных может повлиять на разрешения на планирование, разработку, материалы и т..

Q: Предоставляется ли гарантия на винтовые опоры? A: Drivetech Helical Foundation Systems поставляется с 30-летней одноразовой передаваемой гарантией

В: Как долго винтовые опоры продержатся в земле? Будут ли они ржаветь? A: Винтовые опоры покрыты последним цинкованием, известным в отрасли. Это защищает опоры от ржавчины и коррозии. В большинстве почв ожидаемая продолжительность жизни превышает 150 лет и более. Каждый тип почвы имеет разные характеристики, поэтому, если требуется число ожидаемой продолжительности жизни, можно провести испытание для конкретной почвы в проекте.Этот тест может быть проведен геотехнической фирмой, как правило, за небольшую плату.

В. Является ли Drivetech Helical Foundation Systems лицензированным, застрахованным, сертифицированным? A: Drivetech Helical Foundation Systems лицензирована, застрахована, сертифицирована и подлежит гарантии. Штат Мичиган требует, чтобы все подрядчики были лицензированы и застрахованы. Сертификация обычно требуется от собственника проекта, а также от государственных и городских строительных ведомств. Это гарантирует, что монтажники винтовой опоры будут должным образом обучены технической установке глубокого стального фундамента.Эта сертификация передается производителем материалов своему дилеру и установщикам каждые два года. Это важно для правильной техники установки и получения гарантий. Возможность связывания укажет на силу компании Helical Pier. Все эти качества имеют решающее значение в сегодняшнем строительном климате и для качественного монтажа.

В: Нужен ли мне специальный инспектор для проверки установки пирса? A: Все коммерческие проекты требуют наличия специального инспектора для наблюдения за планировкой, установкой, типом используемого пирса, установкой и испытанием устройств, а также глубиной выполненного пирса.Инспектор обычно заключает договор напрямую с владельцем. Специальная проверка жилого проекта — на усмотрение собственника. Отчет о проверке будет предоставлен владельцу и строительному инспектору по завершении проекта. Q: Вы звоните мисс Диг? A: Мы будем звонить Miss Dig по всем проектам.

В: Почему я должен использовать винтовой опор над другой системой глубокого фундамента? A: Винтовая конструкция опоры исключает необходимость гадать, как обеспечить адекватную опору для здания.Другие системы проектируются с погрешностью, чтобы компенсировать неизвестные факторы.

Q: Почему мне следует использовать вашу марку Helical Pier вместо других марок? A: Drivetech Helical Foundation Systems устанавливает опоры марки AB Chance, потому что они высочайшего качества и предлагают наибольшее количество возможностей для решения любой проблемы глубокого фундамента. В них используется более прочная сталь и винты, чем в большинстве других производителей пирсов, и они имеют определенные конструктивные отличия в конструкции, которые, по нашему мнению, делают их лучше.

Q: Устанавливаете ли вы другие типы систем глубокого фундамента? A: Нет, потому что мы считаем, что винтовые опоры — лучшая и самая надежная система глубокого фундамента.

Q: Работаете ли вы в Штатах, кроме Мичигана? A: Да, мы поедем в другие штаты. Да, мы путешествуем для наших клиентов, если можем сделать это рентабельным для обеих сторон.

Q: Каковы ваши условия оплаты? A: Мы работаем в рамках установленных процедур оплаты большинства общественных, промышленных и коммерческих проектов.Для работ в существующих зданиях и большинстве жилых проектов требуется внесение предоплаты за материалы до прибытия на строительную площадку. Это происходит только после того, как вы примете смету и составите график работ. Остаток подлежит оплате по окончании работ.

Q: Почему спирали только на ведущей части? A: Потому что спирали несут нагрузку на конструкцию, и вы хотите, чтобы эта нагрузка поддерживалась лучшей почвой из имеющихся. Это называется «истинной конечной несущей способностью».

Q: Мой постоянный дом рухнет? A: Большинство проблем с заселением выявляются и поэтому устраняются до того, как будет нарушена структурная целостность вашего дома.

В: Нужно ли мне выезжать из дома, пока будет сделан ремонт? A: Нет. Семейная жизнь не прерывается, кроме самых тяжелых случаев.

В: Кто ваши конкуренты? A: Некоторые другие компании пытались установить винтовые опоры в области Drivetech Helical Foundation Systems, но им трудно выполнять работы со скоростью, опытом и качеством, которые делает Drivetech Helical Foundation Systems.

Q: Вы занимаетесь бетонными и ландшафтными работами? A: Мы удалим бетон, связанный с конкретной работой винтовой опоры, и можем заменить бетон на месте, поскольку наша материнская компания является подрядной фирмой по бетону. У нас также есть ландшафтные партнеры, которые помогут с этой областью проектов.

Если у вас есть вопрос для нас Нажмите здесь

Почему именно спиральные сваи — DriveTech Helical Foundation Systems

Система фундамента со спиральными сваями CHANCE

Фундамент нового строительства не должен быть головной болью. Система спирального свайного фундамента CHANCE® обеспечивает характеристики бетона без недостатков и недостатков забивных свай и просверленных валов. Винтовой свайный фундамент может быть сконструирован таким образом, чтобы выдерживать или выдерживать любую нагрузку или приложение.Его можно установить с помощью легкого строительного оборудования и сразу же загрузить. Нет конкретного времени отверждения, а заранее заданные мощности предсказуемы, что позволяет вам контролировать процесс. Одобренные национальными агентствами строительных норм BOCA, ICBO, SBCCI, CCMC и ICC, спиральные сваи и анкерные анкеры CHANCE стали системой глубокого фундамента, которую выбирают архитекторы, строители, подрядчики, инженеры и геотехнические фирмы.

Система спирального свайного фундамента CHANCE идеально подходит для широкого спектра коммерческих, промышленных, институциональных и жилых помещений — от новых домов и высотных сооружений до звукоизоляционных стен, коммуникационных вышек и мостов.

Вот лишь несколько приложений:

• Новая конструкция, поддерживающая балки фундамента, основания колонн, сжатые, растянутые и бетонные плиты
• Ремонт разрушенных или старых фундаментов с использованием проверенных временем инженерных решений
• Модернизация фундаментов в существующих конструкциях, где добавляются новые нагрузки, или под существующей бетонной плитой
• Постоянные разрушенные опоры для восприятия боковых нагрузок, в том числе ветровых и сейсмических
• Фундаменты машин / оборудования для немедленной нагрузки с увеличенной грузоподъемностью
• Приложения для ветровых и сейсмических нагрузок, такие как звуковые стены, рекламные щиты, вышки связи и т. Д. или недоступные области, в первую очередь вертикальная осевая нагрузка сжатия
• Постоянная или временная структурная опора фундамента, в первую очередь вертикальная нагрузка сжатия
• Постоянные удержания растяжения для ветровых и сейсмических нагрузок
• Фундаменты в чувствительных к шуму областях, где вибрация является проблемой

Как это работает

Винтовая свая CHANCE представляет собой сегментированную систему глубокого фундамента со спиральными опорными пластинами, приваренными к центральному валу.Через эти опорные пластины нагрузка передается от вала к почве. Благодаря своей истинной спиральной формы, спирали не ввинчиваются в почву, а ввинчиваются в нее с минимальным возмущением.

Первая секция, называемая ведущей секцией, содержит винтовые пластины. Отводная часть может состоять из одной-четырех спиралей. При необходимости можно добавить дополнительные спирали с помощью спиральных удлинителей. Затем добавляются простые удлинители до тех пор, пока свинцовая секция не проникнет в несущие слои и не будет достигнут необходимый или соответствующий крутящий момент.

Фундамент с винтовой опорой предпочтительнее забивных свай, буронабивных валов, залитых цементным раствором арматуры, шнековых свай, опор с выступом и других систем глубокого фундамента по ряду веских причин. Некоторые из них перечислены ниже.

• Быстрая установка и немедленная загрузка
• Предварительно спроектированная система
• Устраняет высокие затраты на мобилизацию, связанные с забивными сваями, просверленными валами или шнековыми сваями
• Мгновенная обратная связь между крутящим моментом и производительностью для контроля производства
• Легко модифицируется поле
• Нет необходимости в затвердевании бетона
• Используется обычное строительное оборудование, легко оснащаемое крутящим моментом с гидравлическим приводом
• Простота использования на участках с ограниченным доступом, высоких уровнях грунтовых вод и слабых грунтах
• Нет необходимости удалять грунт
• Нет кожухи, необходимые для текучих песков, мягкой глины или органических грунтов
• Минимизирует нарушение почвы во время установки
• Устанавливается в ненастную погоду
• Без вибрации
• Экологически чистая

Надежное оборудование

СВАИ И АНКЕРЫ из нержавеющей стали
Включает квадратные валы 1-1 / 2 дюйма, 1-3 / 4 дюйма, 2 дюйма и 2-1 / 4 дюйма.Оснащен удлинительными валами с высаженными головками для удлинения анкеров.

СВАИ И АНКЕРЫ HS (ПОЛЫЙ ВАЛ)
Использует трубные валы 2-7 / 8 ”и 3-1 / 2” для широкого спектра применений в фундаменте.

СОЕДИНИТЕЛЬНЫЕ ПРОКЛАДКИ И АНКЕРЫ SS & HS
Адаптеры принимают все изделия с квадратным валом и соединяют их с удлинителями 2-7 / 8 ”или 3-1 / 2”. Это позволяет использовать винтовые опоры более разнообразно.

СПИРАЛЬНЫЙ УДЛИНИТЕЛЬ
Винтовой удлинитель с увеличивающимся диаметром, используемый для достижения прочного несущего грунта.

НОВЫЙ КОНСТРУКЦИОННЫЙ КРОНШТЕЙН
Передает нагрузку конструкции на винтовой опор.

Пожалуйста, свяжитесь с членом нашей команды, чтобы изучить потребности вашего проекта.
Drivetech Helical Foundation Systems

Фундаменты на винтовых сваях — Hubbell Chance Piles — Ground Sun UK

Винтовые сваи

— Легкость доступа к удаленным объектам

Винтовые / винтовые анкеры наиболее подходят для проектов, расположенных в удаленных районах, где любые затраты на мобилизацию будут особенно высокими. высока, а вспомогательных услуг мало.К сожалению, на некоторых сайтах проектов перегрузка вызывает проблемы у инженеров, и любые проекты, связанные с выполнением с ограниченным свободным пространством, также усугубляют любые проблемы. Поскольку эти фундаменты состоят из удлинителей и выводных секций, они идеально подходят для любых ситуаций, когда требуется низкий или ограниченный доступ.

Винтовые сваи с винтовой опорой — идеально подходят для мягких грунтов

Эти фундаменты обычно не требуют земляных работ при установке. Если, однако, они используются для поддержки существующей конструкции, то для обнажения существующих фундаментов используется неглубокая.Использование этих свай поможет устранить необходимость в каких-либо насосах, а также снизит затраты.

Винтовые сваи с винтовой опорой можно устанавливать под любым углом

Обычно они устанавливаются вертикально, но на самом деле они могут быть установлены под любым углом в соответствии с требованиями проекта. Установка на тесто при необходимости обеспечит дополнительное сопротивление. Это так просто.

Очень универсальная система

Уникальной особенностью наших свай является их способность увеличивать несущую способность за счет изменения конфигурации винтовых / спиральных элементов.

Как упоминалось ранее в руководстве, использование этой опции дает экологические преимущества. Сваи были установлены, чтобы оставаться в течение нескольких лет, прежде чем их удалили и использовали кто-то еще. Высококачественная сталь, используемая для экономии энергии и общего снижения углеродного следа. Поэтому неудивительно, почему это выбор номер один для многих инженеров.

Как видите, такие фонды имеют множество преимуществ. В текущем экономическом климате предприятия, включая инженеров, ищут способы снизить затраты, и этот вариант — ответ, которого они ждали.

Хотите узнать, принесут ли пользу вашему проекту наши варианты фундамента? Поговорите с представителем, который будет более чем готов помочь.

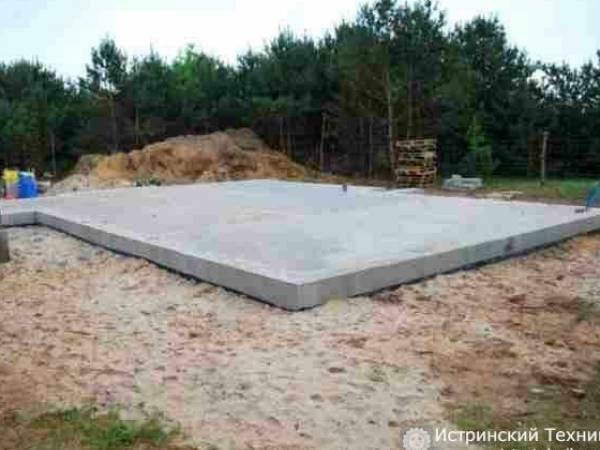

Фундаменты. Монолитная железобетонная плита — преимущества, применение, этапы монтажа

Данный тип фундамента считается одним из самых надежных и практичных. Он представляет собой сплошную монолитную плиту из армированного железобетона, которая возводится под всей площадью будущего строения. Монолитное плитное основание является практически универсальным, отличается высокой несущей способностью, равномерным распределением нагрузок и способностью выдерживать без деформации смещение грунта.

Характеристики

• Грунт: любой, в том числе со слабыми несущими характеристиками.

  Противопоказание — ярко выраженный уклон.
• Материал (вес) стен: любой.
• Несущая способность: 6,0 МПа.
• Гидроизоляция: обмазочная битумная и двойная наплавляемая рулонная. Если вода не агрессивна к бетону, то допускается выполнение только отсечной двойной гидроизоляции сверху фундаментной плиты.
• Арматурный каркас: арматура AIII(d10-d20), шаг 150х150-:-200х200 мм.
• Класс бетона B25, толщина 300 мм.

*Видео с канала Youtube ForumHouseTV

Применение

Остановить свой выбор на таком фундаменте стоит, в случае:

• Болотистой местности, наличия в непосредственной близости водоема или русла реки, высоком уровне подземных вод.
• Большого веса строения. Например, если дом строится из полнотелого кирпича с использованием монолитных ж/б перекрытий.
• Сложной геометрии здания с неравномерным распределением нагрузок. Например, наличия отдельных «крыльев» здания для гаража, бассейна.

Важно. Фундамент типа «плита» нельзя устраивать на участках с выраженным уклоном и пластичными грунтами. Это может привезти к «оползанию» строения.

Преимущества

Высокая несущая способность – главное достоинство конструкции данного типа. Благодаря большой площади опирания фундамент способен обеспечить устойчивость даже очень тяжелого строения на слабых и пучинистых грунтах. При колебаниях почвы монолитная ж/б плита плавно «дрейфует» на песчано-гравийной подушке, обеспечивая высокую надежность и целостность сооружения.

Стойкость к сильным деформациям и прогибам.

Вариативность конфигурации дома – подобное основание может быть возведено для коттеджей любой геометрической формы.

Этапы монтажа фундамента

1. Земляные работы. Экскаватором или вручную разрабатывается котлован. В случае присутствия в нем воды, выполняются работы по водоотведению (осушению) котлована. Глубина разработки зависит от рельефа участка, толщины песчаной и щебеночной подготовок, уровня пола первого этажа относительно земли.

Обычно глубина котлована составляет около 1 м: 150-200 мм – щебеночная подготовка, 250-400 мм песчаная подготовка, 100 мм – подбетонка, 30 мм – защитная стяжка гидроизоляции, 100 мм – утеплитель (он также может быть сверху плиты), 300 мм – сама фундаментная плита.

2. Устройство песчано-гравийной подушки с обязательной трамбовкой. Нижним слоем по всему периметру котлована укладывается гравийный щебень, как правило, фракции 20-40. Сверху песчаный слой. Трамбовка выполняется виброплитой. В «домашних» условиях ее можно заменить на самодельную «т-образную» перевернутую конструкцию в виде деревянной доски с ручкой. Дополнительно песок можно пролить водой. Это позволит утрамбовать его до плотности 96-98%.

3. Сплошная бетонная не армированная подготовка (подбетонка). Толщина 80-100 мм. Представляет из себя неармированную стяжку. Выполняется из бетона низких марок (B7.5-B.15). Периметр подбетонки должен на 0,5-1м выходить за периметр фундаментной плиты.

4. Устройство гидроизоляции. Рулонный материал (гидростеклоизол) типа Техноэласт ЭПП укладывается с нахлестом не менее 10 см в два слоя. После монтажа фундаментной плиты края гидростеклоизола заворачиваются на плиту с нахлестом не мене 0,5 м. Боковые поверхности будущей фундаментной плиты и нахлесты гидростеклоизола обрабатываются обмазочной гидроизоляцией (горячий битум).

5. Защитная стяжка гидроизоляции. Чтобы при армировании плиты не повредить гидроизоляцию ее защищают цементно-песчаной стяжкой 30 мм.

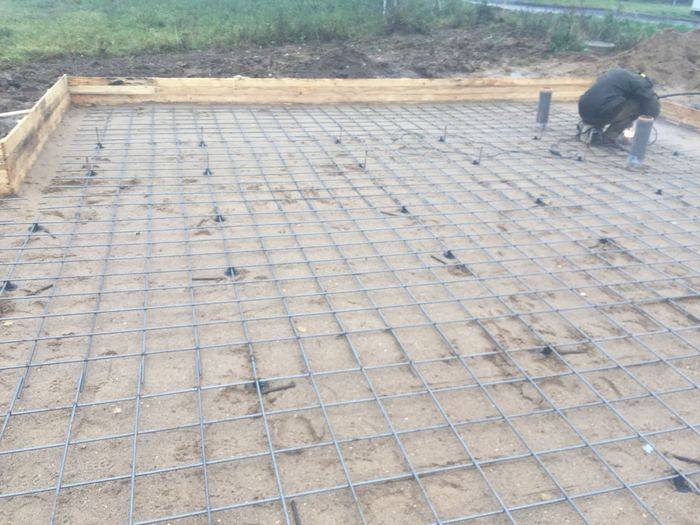

6. Армирование плиты выполняется из рефленой арматуры (А3) различного сечения, (чаще всего 12-14 мм), которая связывается в пространственный каркас. Арматурный каркас представляет из себя два слоя (нижнее армирование и верхнее армирование) с шагом сетки 15-20 см. Усиление каркаса выполняется за счет более частого шага сетки или увеличения диаметра арматуры. Защитный слой бетона (расстояние между арматурой и поверхностью бетона) должен быть не менее 2 см. Для соблюдения данного требования нижний слой арматуры выставляется на специальных пластиковых подставках (фиксаторы). Нахлест стержней арматуры составляет не менее 40 диаметров.

7. Выставление опалубки. Выполняется из досок толщиной не менее 30 мм, дополнительно примерно каждые 1,5 метра выставляются подпорки (один конец в землю, другой в опалубку). Высота опалубки должна на 7-10 см превышать верхнюю отметку фундаментной плиты.

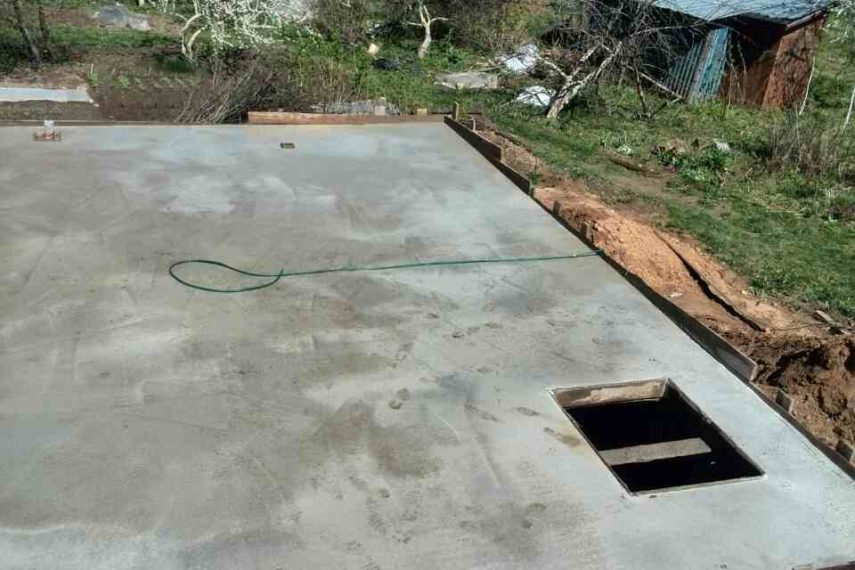

8. Бетонирование. Выполняется из бетона марки не ниже М300 (B22.5). В процессе укладки бетон обязательно трамбуется с помощью вибротрамбовки или в «домашних» условиях с помощью ручного «взбалтывания», например, арматурой. Если температура на улице превышает 25С, рекомендует проливать бетон водой в течение суток.

Особенности

При устройстве монолитной ж/б плиты следует помнить о том, что:

• нельзя проводить работы на промороженных грунтах;
• заливка бетона должна осуществляться единовременно (перерыв между заливками бетонных «автомиксеров» не более 2 часов) – в противном случае уменьшается несущая способность фундамента.

При соблюдении всех условий получается надежная монолитная фундаментная плита.

Недостатки

Одним из минусов такого фундамента является достаточно высокая стоимость. Однако стоит учесть, что, несмотря на более высокие расходы, при устройстве монолитных фундаментных плит не требуется узкоспециализированное оборудование, а за счет простоты конструкции меньше вероятность ошибки при производстве работ.

Железобетонная монолитная плита фундамента: виды и процесс установки

Тем, кто собирается заняться строительством дачного домика или гаража, нужно учесть, что основания под них могут быть самыми разнообразными. Монолитная железобетонная плита – наиболее простая, финансово малозатратная модель основы постройки. Она покрывает всю площадь под возводимым сооружением. Применяют монолитную плиту при строительстве гаражей, маленьких кирпичных, деревянных зданий, состоящих из одного этажа.

Основание из монолитных железобетонных плит многофункциональное, крепкое, имеет долгий срок эксплуатации. На него не влияют климатические условия, процессы, происходящие в грунте, оно не дает осадки и поэтому может быть применено на разнообразных видах почв.

Что собой представляет?

Железобетонные плиты фундаментов представляют собой литую конструкцию из цементно-песчаной смеси, которая залита в одной плоскости. Такие фундаменты занимают всю площадь под возводимым сооружением. На первый взгляд кажется, что укладывать такое количество раствора не экономно, однако прочность получившейся конструкции оправдывает расходные материалы. Как и другим строительным элементам, монолитному фундаменту из железобетона присущи как достоинства, так и недостатки.

Вернуться к оглавлению

Преимущества

Преимущества монолитного железобетонного фундамента:

• возможность установки на любых грунтах за счет имеющейся плавающей платформы, которая исключает возможные передвижения грунта, не нанося при этом ущерб сооружениям;
• при работе с монолитной плитой имеется возможность установки теплого пола, что позволяет сэкономить на дополнительном отоплении помещения;
• обладает высокой стойкостью к большим нагрузкам и может выдержать различные массы транспортных средств;
• конструкции, построенные на монолитной железобетонной плите, не поддаются воздействию высоколежащим грунтовым водам;
• при работе с монолитными фундаментами из железобетона не возникает трудностей, а значит, монтаж можно провести собственноручно;
• не требует дополнительных работ с полом, а разу предоставляет возможность переходить к отделочным работам;
• экономия средств за счет долголетия конструкции, которая не требует постоянного ремонта;
• отсутствует необходимость в рытье глубоких траншей, за счет возможности плиты равномерно распределять нагрузки на грунт;
• монолитным плитам присуща прочность и надежность;
• выступает барьером от проникновения насекомых или грызунов в помещение через пол.

Вернуться к оглавлению

Недостатки

Железобетонный монолитный фундамент имеет следующие недостатки:

• Ограничения по монтажу. При работе с монолитным фундаментом из железобетона следует учитывать температуру воздуха, которая не должна опускаться ниже пятнадцати градусов по Цельсию. Таким образом, укладку раствора следует проводить в теплое время года, тогда смесь даст ожидаемый результат и не снизит долговечность и прочность.
• Первоначальные расходы на материалы обойдутся дорого, но уже спустя несколько лет этот недостаток напомнит о себе с обратной стороны.

Вернуться к оглавлению

Виды

Монолитные железобетонные плиты подразделяются на следующие виды. В зависимости от области применения используются для возведения:

• дорог;
• плит перекрытий;
• фундаментов.

Плиты также бывают плоские и ребристые.

Вернуться к оглавлению

Плоская

Плита плоская – популярный вид фундамента, не содержит в себе дополнительных выступов и имеет вид плоской подошвы.  Используют плоские плиты для перекрытий жилых и общественных сооружений, которые принимают на себя распределенную нагрузку по всей площади основания. Изготавливают плиты из бетонного раствора и армирующей сетки. Отличительной особенностью плоских плит является высокое качество, прочность и долговечность.

Вернуться к оглавлению

Ребристая

Плиты с ребристой структурой используются для строительства несущих конструкций или других промышленных сооружений. Отличаются ребристые плиты своей небольшой толщиной и возможностью переносить несущую способность плит на ребра изделия. Ребра плиты упрочняют возводимую конструкцию, но и усложняют строительный процесс. Собственноручное возведение плитного ребристого фундамента заключается в дополнительном рытье траншей. Образовавшиеся пустоты между рельефными изгибами засыпают щебнем и песком.

Вернуться к оглавлению

Процесс установки

Этапы строительства железобетонной плиты.

Устанавливая монолитное основание, используют следующие инструменты и материалы:

• вибратор для уплотнения бетонного раствора;
• ведра;
• миксер для приготовления раствора или бетономешалка;
• лопата;
• строительный уровень;
• веревка;
• колышки;
• деревянные доски для возведения опалубки;
• армирующая сетка;
• песок;
• цемент;
• щебень;
• вода.

Процесс установки включает в себя следующие этапы:

• выбор места под устройство фундамента;
• расчет параметров участка и выбор типа армирования;
• проводят геологический разрез почвы;
• вычисляют габариты будущей конструкции;
• проводят рытье котлована;
• укладывают песчаную и гравийную подушку;
• при необходимости укладывают слой гидроизоляции;
• устанавливают опалубку;
• укрепляют конструкцию армирующей сеткой;
• выполняют бетонирование;
• оставляют залитый раствор до полного его высыхания на 28 дней.

Вернуться к оглавлению

Подготовка

Монтаж железобетонной монолитной плиты начинается с подготовки основания. Для этого нужно избавиться от растений, сняв при этом верхний слой почвы с корнями растительности. Далее убирают мусор и другие лишние элементы, мешающие рабочему процессу.

После очистки строительного участка проводят разметку под будущую конструкцию и роют траншею. Вырытый котлован следует разровнять измерительными приборами и разравнивающими материалами, в качестве которых выступают песок и гравий. После выравнивая углубления песчано-гравийной подушкой, подготавливают материалы для монтажа опалубки, укладки армирующей сетки и заливки раствора.

Вернуться к оглавлению

Расчистка территории

Работы по установке плитного фундамента начинаются с расчистки территории. Для этого убирается верхний пласт грунта, который содержит растительность и корни. Снять такой слой можно бульдозером. В зависимости от свойств грунта, веса планируемой постройки, толщина монолитной основы может быть от 15 сантиметров до 40. Рабочий участок следует очистить от мусора и лишних инструментов и материалов. Инвентарь следует сложить в одном месте неподалеку от строительного участка таким образом, чтобы он не мешал дальнейшим работам и в то же время был под рукой.

Вернуться к оглавлению

Разметка

После подготовки участка приступают к его разметке. Разметку осуществляют забитыми колышками, которые соединяют между собой веревкой. При разметке участка важно соблюдать ровность сторон и центральных точек пересечения, которые проверяют как вручную, так и с применением нивелира.

Вернуться к оглавлению

Создание площадки

Подготовка участка к заливке фундамента.

После того как строительный участок очищен и размечен, приступают к созданию площадки путем рытья котлована. Роют котлован на глубину пятнадцать сантиметров и на его дно высыпают слой щебня и песка, образуя подушку. Щебень выбирают средней фракции, засыпают им дно и утрамбовывают обрезком бревна. Слой щебня покрывают песком и поливают водой. Песок следует тщательно утрамбовать. Далее выравнивают поверхность строительным уровнем до тех пор, пока не исчезнут уклоны.

Вернуться к оглавлению

Устройство опалубки

После укладки подушки из гравия и песка приступают к монтажу деревянной опалубки. Используют деревянные доски, которые устанавливают углом и крепят саморезами. Периодически проверяют горизонтальность конструкции с помощью строительного уровня.

Вернуться к оглавлению

Рабочий процесс

Процесс возведения железобетонного монолитного фундамента включает в себя работы по укладке гидроизолирующего слоя, армирующей сетки, которая усилит прочность в фундаменте и заливку раствора.  При необходимости прокладывают слой теплоизоляции с помощью пенополистирола.

Вернуться к оглавлению

Гидроизоляция

Перед возведением зданий и сооружений их рекомендуют изолировать от проникновения влаги, которая отрицательно сказывается на продолжительности срока службы постройки и его качественных характеристиках. Для гидроизоляции берут материал-рубероид и наклеивают полосами на стены и поверхность конструкции. Гидроизоляцию следует проводить в 2 слоя, укладывая при этом ленты рубероида внахлест.

Вернуться к оглавлению

Армирование

После установки опалубки и гидроизолирующего слоя приступают к укладке арматуры. Монолитную плиту армируют сеткой в два яруса. Стальные прутья соединяют между собой сварочным аппаратом или вязальной проволокой. Внутри опалубки вбивают арматурную конструкцию на нужную глубину и привязывают к ним сверху продольные линии арматурной сетки.

Вернуться к оглавлению

Заливка

Бетонирование основы должно осуществляться беспрерывно. Бетон используют марки не ниже 250. Приготовленный бетонный раствор подают по лотку в начальный дальний край плиты, постепенно переходя к ближнему. В процессе бетонирования раствор уплотняют, это позволит избавиться от пузырьков воздуха и сделать бетонный раствор с высокими прочностными характеристиками. Бетонную смесь можно изготовить собственноручно, однако на это потребуется больше времени и усилий. После того как раствор уложен, ему следует обеспечить оптимальные условия застывания.

Вернуться к оглавлению

Заключение

Применение монолитной железобетонной плиты актуально при возведении одноэтажных домов, гаражей и других сооружений с небольшой площадью на слабонесущих грунтах. Установка монолитной плиты подразумевает заполнение всей площади фундамента, что повышает прочность и надежность возводимой конструкции.

Несмотря на высокую стоимость сооружения, сложности при его возведении не возникают.

Фундамент монолитная плита: особенности и разновидности

Краткое содержание статьи:

Особенности плитных фундаментов

Для начала определим, на каком типе грунта и для каких сооружений целесообразно использовать плитный фундамент. Иногда его еще называют плавающим, так как под действием сил пучения, основание постройки перемещается (плавает) вместе с замерзающими или оттаивающими грунтовыми массами. Поэтому плавающая плита отлично работает на грунтах склонных к пучению или сильной просадке:

• мелкопесчаных, пылеватых, супесях;
• глинистых, суглинках;
• водонасыщенных;
• насыпных;
• слабо несущих, например торфяниках.

Важно! Не рекомендуется применять плитный фундамент на грунтах с толстым илистым или почвенно-растительный слоем, а также подверженных оползневым явлениям.

В зависимости от степени пучинистости грунта применяются различные типы опорных плит:

1. Монолитные железобетонные плиты фундамента рекомендуется обустраивать на грунтах подверженных сильным вертикальным и умеренным горизонтальным передвижениям. Для верхних ребер жесткости допускается использование готовых железобетонных балок жестко скрепленных с основной плитой сварной арматурой и цементным раствором. Вся конструкция должна быть достаточно хорошо армированной, чтобы деформации породы не оказывали отрицательного воздействия на целостность здания.
2. На грунтах средней силы пучения допускается устройство как монолитного фундамента, так и сборного с монтажом блоков на раствор.
3. Для слабо пучинистых грунтов подойдут монолитные основания, где в качестве наполнителя используется керамзитобетон или бутовый камень. Их рёбра жёсткости могут быть направлены вверх или вниз. В обоих вариантах отсутствует необходимость в специальных креплениях к плите, так как ригеля остаются на месте под воздействием силы тяжести расположенных сверху конструкций.

Плитный фундамент подходит для сооружений с массивными несущими конструкциями из кирпича или бетона. При этом, чем больше вес и пространственная жесткость надземной части здания, тем надёжнее будет её сцепление с фундаментом и меньше горизонтальных деформаций опорного грунта. Наиболее целесообразно использовать такой тип основания в сочетании с утеплением, при условии, что он будет выполнять функцию пола для первого этажа, для возведения жилых сооружений в северных широтах.

Разновидности плитных фундаментов

На данный момент практикуется использование следующих типов плитных фундаментов:

Монолитный плоский – представляет собой монолитную железобетонную плиту одинаковой толщины по всей площади. Наиболее простая конструкция, но, при равных несущих характеристиках по сравнению с фундаментом с ребрами жесткости, на неё затрачивается избыточное количество бетона.

Утепленная шведская плита (УШП) – фундамент, состоящий из нескольких слоев, среди которых железобетонная заливка, экструдированный пенополистирол, песчано-гравийная или щебеночная засыпка. Получила наибольшее распространение в скандинавских странах, Канаде, на Аляске. На данный момент широко внедряется в частном жилищном строительстве в северных регионах России.

С ребрами жесткости:

1. Рёбра жесткости направлены вниз – фундамент ЖБ монолитная плита размещается сверху на сплошной ленте (монолитной или сборной), выполняющей функцию элемента жесткости. Заливка выполняется поэтапно или непрерывно. Особое внимание уделяется несъёмной опалубке нижней части, так как на неё оказываться основное давление от всей конструкции.
2. Рёбра направлены вверх – монолитная лента, повторяющая контуры несущих стен, располагается сверху на бетонной плите, составляя с ней одно целое. В случае возведения сооружений среднего и небольшого веса допускается использование в качестве ребер жесткости сборных железобетонных конструкций с их обязательным креплением на поверхности основания. Ребра жесткости могут формировать стенки цокольного этажа. Они подлежат обязательному утеплению. В слое теплоизоляции могут прокладываться коммуникации, что дает дополнительное преимущество, ведь для их ремонта не потребуется вскрывать бетонный материал.

Сборные основания – конструкция, независимо от направления рёбер жёсткости, состоит из отдельных железобетонных блоков и плит, скрепленных между собой цементом и закладными металлическими деталями. Имеет ограниченную область использования – подходит только для возведения малоэтажных зданий на пучинистых грунтах средней и слабой подвижности.

Читайте также: Все о фундаментах для дома

Плюсы и минусы фундамента монолитная плита

Преимущества:

1. Допускается сооружение строений большого веса на грунтах со слабой несущей способностью.
2. Небольшое количество усадочных деформаций минимизирует повреждения конструкционных элементов здания.
3. Плитные основания не нуждаются в глубокой закладке. Их строительство ведется с применением всего сегмента соответствующей спецтехники – от средств мелкой механизации, до крупногабаритных машин (экскаваторов, бульдозеров, вибротрамбовок и т.д.). Это существенно ускоряет процесс выполнения работ по сравнению со строительством ленточных фундаментов глубокого заложения.
4. Внешняя поверхность монолитной плиты может выполнять функцию пола первого этажа или подвала.

Кроме того, использование плитных основ с ребрами жесткости:

• повышает устойчивость к изгибающим деформациям;
• позволяет равномерно распределить вес от надземной части сооружения;
• благодаря увеличению прочности всей конструкции основания, способствует уменьшению толщины её плоской части.

Недостатки фундаментов плитного типа:

1. Большой расход материала.
2. Значительные трудозатраты.
3. Высокая стоимость конструкции.
4. Для их устройства обязательно потребуется строительная техника.

Проектирование плитных оснований

Расчёт монолитной плиты фундамента строится на показателях несущей способности грунта и его водонасыщенности. Для этого на территории строительного участка выполняются геологические изыскания, используются рекомендации строительных нормативов.

Рассчитывается распределенная нагрузка на грунт от веса здания. Она не должна быть больше, чем несущая способность подстилающей породы. Для определения величины удельного давления на грунт необходимо вычислить вес всех материалов, используемых для возведения стен, перекрытий, кровли, а также снеговые, ветровые и полезные нагрузки. Суммировав полученные данных и разделив их на площадь опоры, находим показатель удельного давления. Он не должен превышать рекомендуемых нормативов, приведенных в СП 22.13330.2016 «Основания зданий и сооружений» бывший СНиП 2.02.01-83. В противном случае придется рассмотреть возможности:

• расширения площади опоры плиты. Например, её можно вынести во все стороны на 0,5-1 м за площадь пятна проекции постройки;
• замены подстилающей породы на гравийно-щебеночные отсыпки;
• снижения массы здания – уменьшения этажности, отказ от тяжелых стеновых материалов в пользу облегченных;
• изменения плитного основания на соответствующее местным условиям, например, свайное.

Важно! Рекомендуемая толщина монолитной плиты фундамента обычно находится в пределах 15-35 см. Однако точный её подбор, а также прочие расчеты лучше доверить профессионалу, так как любительские ошибки могут привести впоследствии к проседанию и даже разрушению дома.

Технология строительства фундаментной плиты своими руками

Для обустройства утепленного плитного фундамента типа УШП понадобятся следующие материалы:

1. Бетон. В зависимости от толщины плиты 0,20-0,25 м³ на 1 м².
2. Гравий, щебень, песок. Для формирования подушки под плиту.
3. Геотекстиль и армированная полиэтиленовая пленка (150-200 мкм). Рассчитываются по площади фундамента плюс 25% на перехлёсты.
4. Стальная арматура. Если возводится плоский плитный фундамент, то понадобится арматура Ø 10 мм из расчёта 12-15 м на 1м² фундамента. Если фундамент имеет рёбра жесткости, понадобится дополнительно арматура Ø 12 мм, из расчёта 4-5 м на каждый погонный метр ребра.
5. Экструдированный пенопласт (пенополистирол). Около 0,3-0,5 м³ на 1 м² плиты фундамента.
6. Обрезная доска для опалубки.
7. Вязальная проволока для вязки арматурного каркаса.

Утепленная фундаментная монолитная плита: технология поэтапного возведения

Подготовительные работы

1. Строительная площадка очищается от растений и мусора.
2. Выполняется привязка будущего сооружения к плану участка и разметка контура фундамента. Периметр отмечается колышками с натянутыми между ними шнурами.
3. Внутри отмеченного периметра выполняется выемка грунта глубиной не более 0,4-0,5м. Рекомендуется использование экскаватора или бульдозера.
4. Формируется подушка под основание. Последовательно засыпаются следующие слои:

• песок – слой 15 см, тщательно трамбуется с проливкой водой. Для трамбовки рекомендуется применить виброплиту;
• гравийно-щебеночная смесь – слой 15-20 см, фракция 20-40 мм, выравнивается и слегка укатывается ручным катком;
• между песком и гравием устилают геотекстиль так, чтобы его края выступали за пределы песчаной подушки на 30-40 см. Затем, после засыпки и выравнивания гравия, края полотнищ геотекстиля заворачиваются внутрь.

5. В толщине щебеночного слоя прокладываются инженерные коммуникации: водопровод, канализация, электрокабель в защитной гофре. Трубы и гофры выводятся вверх в местах подключения (согласно плану сооружения) на высоту 50-70 см. Они временно закрепляются при помощи хомутов к вбитой в подушку арматуре.

Тепло- и гидроизоляция

1. По верху гравийной подушки укладывают гидроизоляцию с перехлестом между полотнами не менее 15 см. Края полотен должны выступать за периметр основание на толщину плиты, плюс 10-15 см запаса. Он нужен, чтобы впоследствии выполнить гидроизоляцию торцов. В качестве гидроизоляционного материала лучше использовать армированный полиэтилен. Места перехлеста герметизируются специальным строительным скотчем. При использовании обычного рубероида места соединения полотен приклеиваются битумом.
2. По бокам отсыпки устанавливаются теплоизоляционные материалы. Лучше всего подойдут специальные элементы из экструдированного пенополистирола высокой плотности, имеющие L-образное сечение и предназначенные для формирования несъемной опалубки. Допускается применение фибролитовых плит, но они потребуют дополнительного крепления закладными элементами. Можно установить также плоские листы экструдированного пенополистирола специальных марок, предназначенных для бетонных оснований, типа Пеноборд или Пеноплекс фундамент. С внешней стороны утеплитель укрепляется ограждающей опалубкой из досок (50мм) и упорами из бруса (50х50мм).

3. В местах размещения стен укладывается только один слой утеплителя. В два слоя – в местах эксплуатационной нагрузки, где впоследствии будет сформирован пол помещения. Рекомендуемая суммарная толщина теплоизоляции не менее 100 мм. Стыки между плитами второго слоя не должны совпадать со стыками первого. Слои скрепляются между собой либо при помощи специального полиуретанового клея, либо дюбелями бабочками.
4. Для проходов коммуникаций в плитах утеплителя проделываются отверстия. Свободные зазоры запениваются.

Читайте также: Гидроизоляция фундамента — обзор современных материалов

Армирование

1. Связывается армирующий каркас для ребер жесткости (ригелей). Для продольных элементов используется арматура Ø 12 мм, для поперечных – достаточно Ø 10мм. После изготовления частей армирующего каркаса они устанавливаются на место, где увязываются между собой в единую структуру.
2. Производится армирование монолитной плиты фундамента в зонах эксплуатационной нагрузки. Для этого используется арматура Ø 10 мм. Из неё формируется простая плоская сетка с ячейками не более 150х150мм. Если толщина плиты превышает 200-250 мм, то необходимо сформировать пространственный арматурный каркас из двух слоев арматурной сетки. Поперечные крепления выполняются из той же арматуры.
3. Армирующие каркасы рёбер жёсткости и сетка плиты укладывается на подпорки высотой до 8 мм. Рекомендуется использование пластиковых фиксаторов заводского изготовления ФС-30.

Элементы отопления

1. Если в полном соответствии с технологией обустройства УШП планируется отопление дома системой «теплый пол», то укладываются пластиковые трубы в соответствии с планом расположения помещений. Крепление к арматуре каркаса выполняется пластиковыми хомутами. Если контур теплого пола рассчитан на несколько помещений и труба проходит под каркасом, предназначенным для ростверка, ее защищают, помещая в гильзу. В качестве защитной гильзы используется труба ПНД соответствующего диаметра длиной не менее 50 мм.
2. Трубы теплого пола подключаются к коллекторам (распределительным гребенкам), которые временно крепятся к вбитой вертикально арматуре. Трубы заполняются водой, опрессовываются и проверяются на герметичность.

Формовка плиты и уход за ней

1. Каркас фундамента подготавливается к заполнению бетоном. Трубы коммуникаций закрываются заглушками, поверхности очищаются от грязи и мусора. Тщательно проверяется целостность опалубки.

2. Осуществляется заливка монолитной плиты фундамента бетоном. Раствор распределяется от углов к центру с использованием совковых лопат. Рекомендуется задействовать глубинные (погружные) вибраторы для гарантированного заполнения труднодоступных мест внутреннего пространства опалубки.
3. После выхода уровня бетона на планируемую отметку, его поверхность уплотняется и выравнивается виброрейкой. Затем она нивелируется при помощи гладилки и правил.
4. Монолит закрывают пленкой, чтобы предотвратить пересыхание.
5. Если в период гидратации цемента температура окружающей среды превышает 20⁰С, то поверхность бетона необходимо увлажнять каждые 2-3 часа первые трое суток. При оптимальной температуре – каждые 10-12 часов. Наиболее обильное увлажнение в жаркую засушливую погоду осуществляется на ночь.
6. Опалубку рекомендуется снимать после набора прочности фундаментом не менее 80%. Временной интервал этого процесса зависит от среднесуточной температуры и влажности окружающей среды:

• 0°С…-3°С – не менее полутора месяцев;
• +10°С – 3 недели – месяц;
• +20°С – 15-20 дней;
• +30°С – 8-10 дней.

Подводим итоги

Фундамент служит ответственным элементом основы здания, обеспечивающим его долговечность. Сложные плитные конструкции УШП или других типов с ребрами жесткости требует не только тщательного расчёта, но и строгого соблюдения технологии производства.

Монолитная железобетонная плита фундамента (Устройство)

Фундаменты под современные строения бывают разных типов. Каждый тип предназначается для сооружения строений с определенными характеристиками и схемой размещения. Подбираются фундаменты, учитывая текущий ГОСТ, СНИП, технические справочники и конструктивные особенности здания.

Устройство монолитной фундаментной плиты

Между тем существуют практически универсальные образцы оснований, которые в равной степени подходят для большинства зданий.

Особенности и назначение

Железобетонный фундамент – это конструкция, с которой в абсолютном большинстве случаев начинают строительство любого дома. Железобетон строители избрали из-за его исключительной прочности, возможности прекрасно работать на сжатие, при сравнительно низкой стоимости.

Недостатки бетона убираются армированием арматурной сеткой и добавлением специальных наполнителей.

Железобетонные фундаменты можно строить по нескольким типовым образцам. Например, железобетонный столбчатый фундамент собирается из заглубленных в землю столбов, которые связывают с помощью обвязывающих поясов из балок.

Столбчатый фундамент довольно экономен и подходит для рыхлых грунтов, но серьезной нагрузки не выдерживает.

Ленточный фундамент тоже чрезвычайно популярен. Его собирают из монолитных блоков, что формируют подушку и тело фундамента. Также часто архитекторы отдают предпочтение использованию сборных блоков, или комбинированию бетонных блоков с заливкой монолита.

Если использовать ГОСТ и СНИП на железобетонные конструкции, то можно отметить тот факт, что ленточные фундаменты идеально подходят для работы с бескаркасными строениями, у которых вся нагрузка передается через несущие стены.

Популярны также и свайные сборные основания, в основе которых лежат буронабивные колонны или сваи, как их именуют строители. Текущий ГОСТ и СНИП по свайным фундаментам отдает им предпочтение в деле обустройства сравнительно легких зданий на нестабильных грунтах.

Читайте также: какими бывают опалубки для колонн?

Армирование фундаментной монолитной плиты

Но ни один из вышеперечисленных образцов не сравнится по своей популярности с созданием плоских монолитных плит. Плитный фундамент отличается исключительной простотой в исполнении, но при этом и довольно серьезной трудоемкостью.

Эти два, казалось бы, не сочетающихся свойства ,тем не менее присутствуют у плоских плитных (цельных) фундаментов. А все благодаря тому, что их устройство имеет определенные отличия.

Устройство плоских монолитных или сборных фундаментов не предусматривает использования в них блоков, свай или столбов. Весь фундамент состоит из единой цельной плиты с армированным каркасом.

Как вы сами понимаете, обычная монолитная железобетонная плита создается по довольно простой технологии. Достаточно просто оценить ГОСТ и СНИП, а также собрать нагрузки со здания. ГОСТ необходимо применять определенный. Лучше узнать конкретный номер.

В данном случае подойдет ГОСТ 52086-2003. Впрочем, даже ГОСТ более старого образца тоже подойдет. СНИП же необходимо использовать по номеру 52-01-2003. Это СНИП с названием «Бетонные и железобетонные конструкции», в котором указаны все правила по их обустройству, армированию, заливке, толщине защитного слоя и т.д.

Всю информацию, что дает вам актуальный СНИП и ГОСТ нужно учитывать в обязательном порядке. Причем узнать там можно практически все, что требуется для работы. Даже необходимую толщину листа опалубки и распорок.

Поработать над непосредственным исполнением плиты вам придется порядочно. А все потому, что объемы работы по созданию монолитных фундаментных плит считаются самыми внушительными, особенно если брать в сравнении столбчатые, свайные или даже ленточные основания.

Читайте также: как устроен фундамент шведская плита и в чем его плюсы?

Сама плита будет иметь толщину от 15 до 50 сантиметров. Ее габариты не могут быть меньше габаритов дома. А средний дом, если обратиться к статистике, имеет размеры от 10×6 метров. При этом все пространство плиты нужно армировать, и очень серьезно.

Схема устройства монолитной фундаментной плиты

Под сам фундамент еще устраивается гравийная и песчаная подготовка толщиной минимум в 50 см. Из этого следует, что под возведение плитного фундамента необходимо вырыть котлован довольно внушительных размеров, а затем еще и наполовину засыпать его галькой.

Совершенно очевидно, что возводя ленточные или свайные фундаменты, времени и ресурсов вам придется потратить намного меньше.

Читайте также: преимущества и особенности обустройства фундаментов мелкого заложения.

В чем же преимущество оснований такого типа? Все очень просто. Плотная монолитная плита дает строению чрезвычайную устойчивость.

Во-первых, она стабилизирует дом и устраняет возможность его просадки. Появление трещин или других подобных проблем тоже практически исключено. В Европе даже небоскребы часто возводят на фундаментной подушке из цельной плиты.

Во-вторых, и это самый важный момент, такой фундамент подходит для абсолютно всех типов грунтов. Даже самых сыпучих и хлипких. В наихудших условиях дом просто просядет в одном месте или углубится по всему периметру. Но конструкции останутся целыми и будут оказывать сопротивление до последнего.

Это возможно благодаря тому, как оборудовано устройство плиты. За счет ее огромной площади и равномерности распределения нагрузки, плита способна хорошо держаться на любой поверхности, так как давление от дома размазывается по большой площади. Применяются здесь элементарные законы физики.

Аналогичные свойства могут наблюдать любители горнолыжного спорта. Если человек своей ногой встанет на глубокий снег, то тут же провалится.

Но стоя на лыжах, он сможет выполнять куда более серьезные манипуляции без страха провалиться. А все потому, что нагрузка от его веса распределена по всей площади лыж, которые в 5-8 раз больше площади человеческой стопы.

к оглавлению ↑

Виды и отличия цельных фундаментов

Существует два вида цельных фундаментов. Но для начала учтем их разновидности в плане технологии постройки. По этому параметру их делят на:

• Монолитные;
• Сборные.

Монолитные фундаменты предпочтительнее, так как имеют повышенную прочность. В них не используются отдельные блоки или элементы, а вся плита заливается за сутки. Что, стоит заметить, налагает определенные неудобства.

Так, если блоки и плиты сборного типа можно устанавливать понемногу и в течение длительного времени, то монолитные фундаменты своими руками заливают за один присест. Разделять этот процесс нельзя, так как такие действия чреваты появлением трещин в местах встречи растворов разной давности.

Сборные цельные фундаменты собирают из блоков или плит. Чаще всего используется их комбинация. Например, грани основания формируют блоки, а ее тело собирается из готовых железобетонных плит. Бывает и по-другому. Когда блоки вообще не применяются, а вместо них на гранях заливают обвязывающий армированный пояс.

Поверх плит также часто заливают стабилизирующий каркас толщиной минимум в 5 сантиметров. Однако сборные цельные фундаменты слабее монолитных, и это нужно учитывать.

Устройство цельных фундаментов в виде плит тоже имеет свои особенности. По типу конструкции их делят на:

• Стандартные плитные;
• С нижним стабилизирующим поясом из блоков.

В первом случае мы имеем дело с простейшим фундаментом, чье устройство представляет собой обычную плиту, что установлена на гравийную подготовку.

Нижняя арматурная сетка монолитной плиты, на самодельных деревянных подставках

Второй вариант уже больше напоминает ленточный тип фундамента, но только частично. В нем из блоков и цельного монолита выливают своеобразную ограждающую конструкцию. Здесь блоки играют роль стабилизатора и подушки фундамента.

Если посмотреть на нее со стороны или в разрезе, то форма будет напоминать перевернутую чашу или емкость, в которой обвязывающие блоки являются гранями, а плита поддоном.

Такая конструкция популярна в Европе, за счет увеличения стабильности здания и придания ему повышенной прочности. Но и времени на создание плит такого типа придется потратить больше.

к оглавлению ↑

Технология обустройства

Как мы уже упоминали выше, строить плитный фундамент сложнее, чем создавать ленточный из сборных блоков или монолита. Сложнее он в плане трудоемкости, необходимости заливать всю конструкцию сразу, а также необходимости тратить много времени на рытье крупного котлована.

Причем если плитный фундамент использует дополнительные блоки или грани под непосредственно плитой, то объем работы только увеличится.

Не стоит забывать и про стоимость используемых материалов. Именно в плитных основаниях используется больше всего бетона и особенно арматуры.

Впрочем, после его постройки вы забудете обо всех проблемах и неудобствах. Ведь на такие фундаменты можно опирать что угодно: колонны, стены, балки и т.д.

При постройке настоятельно рекомендуется использовать актуальный СНИП и заглядывать в ГОСТ. Это поможет вам избежать большинства элементарных ошибок. Особенно полезно так действовать тем, кто решил создавать фундамент своими руками.

Непосредственно технология создания цельных плитных оснований выглядит следующим образом.

Выравнивание бетонного раствора при заливке опалубки монолитной плиты

Этапы работы:

1. Выбираем место под фундамент, рассчитываем его параметры, тип армирования и т.д.
2. Выполняем геологический разрез почвы, определяем точные габариты конструкции.
3. Раскапываем котлован.
4. Вынимаем основную часть глины и грунта, заменяем ее гравийной подушкой и песчаной подстилкой.
5. При необходимости и в согласовании с проектом стелим на подушку геотекстиль или слой гидроизоляции.
6. Формируем опалубку из досок и балок для опалубки.
7. Собираем и монтируем арматурный каркас.
8. Заливаем конструкцию бетоном.
9. Ждем неделю, пока бетон не схватится, и по нему можно будет ходить. Еще примерно 20 дней рекомендуется ждать до начала возведения несущих конструкций.

Если используется фундамент с нижней обвязкой. То для его возведения могут брать сборные бетонные блоки или заливать монолит. В таком случае сначала будут делать каркас пояса, и копать под них котлован. Затем зальют все бетоном, а после этого уже займутся созданием самой плиты.

Арматурный каркас плиты создается по стандартной схеме. Снизу располагаем арматуру диаметром от 15 мм. Укладываем ее крест-накрест с шагом в 15-20 см. Чем больше шаг, тем слабее будет плита.

Верхняя сетка, в отличие от технологии формирования плит перекрытий, делается цельной и по своей схеме практически полностью повторяет схему нижней. Только здесь шаг может быть чуть больше, а диаметр рабочих стержней будет равняться 8-14 мм.

Верхнюю сетку монтируют на специальные удерживающие хомуты и подставки. Нижняя стоит на фиксаторах для арматурных каркасов. Под нижней сеткой должно быть не меньше чем 3-5 см защитного слоя бетона. Это предотвратит возможные случаи появления коррозии металлов.

к оглавлению ↑

Создание монолитной фундаментной плиты (видео)

Фундамент монолитная плита своими руками

Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см.
Так выглядит в разрезе русский плитный фундаментСтроение фундаментной плиты с ребрами вниз и вверх

Технология строительства утепленной плиты

Экономия энергоносителей становится действительно актуальной темой, так что фундамент без утепления  уже мало кто строит. Любой плитный фундамент — это многослойная конструкция, а в случае с утеплением слоев еще больше. Для достижения нужного уровня качества необходимо тщательно выполнять каждый из уровней. Остановимся на каждом подробнее.

Структура фундамента монолитная плита

Подготовка основания

Размеры котлована под монолитную плиту должны быть больше самого здания, как минимум, на 1 метр. На этом участке полностью снимается плодородный грунт. Его толщина в разных регионах разная — от 20-30 см до 50 см и больше. В любом случае убирают все.

Выкопать котлован с запасом в 1 метр во все стороны

По краю котлована, чуть ниже общего уровня дна, укладываются дренажные трубы, отводящие поверхностные воды в дренажные колодцы. Эта мера необходима, чтобы стены и сам фундамент не мокли.

Полная схема фундамента монолитная плита

Дно ровняют, ямы засыпают, горбы убирают, тщательно все ровняют в уровень горизонта и уплотняют. На выровненное дно раскатывается геотекстиль. Он должен закрывать не только дно, но и  стенки. Полотна расстилаются с нахлестом, края склеиваются армированным скотчем. Геотекстиль не дает корням растений прорастать, а также предотвращает вымывание песка, который служит демпферной подушкой.

Выравнивание дна в уровень

На уложенный геотекстиль насыпают чистый песок средней зернистости. Слой песка — 20-30 см. Его насыпают тонкими слоями, равномерно распределяют и послойно трамбуют. Слой песка, который качественно можно утрамбовать ручной виброплитой — 8-10 см. Вот такими слоями и укладывают песок. Он должен также быть уложен в уровень, одинаковым слоем по всему котловану.

Песок насыпан, его надо пролить и утрамбовать

Толщину слоя можно контролировать при помощи натянутых шнуров. Их привязывают к вбитым кольям, специально сделанным опорам — скамейкам, к установленной в уровень опалубке (смотрите на фото ниже). Все шнуры должны находится в горизонтальной плоскости. Зная изначальное расстояние от дна котлована до натянутых нитей, можно определять высоту насыпанного слоя.

На утрамбованный песок насыпают щебень. Засыпают сразу весь объем, равномерно распределяя по площадке. Выровненный щебень трамбуют до высокой плотности.

Щебень засыпан, установлены закладные элементы канализации и водопровода

На этом этапе закладывают канализационные и водопроводные трубы. В уже утрамбованном щебне выкапывают канавы требуемой глубины. Они должны быть такими, чтобы вокруг закладных элементов было некоторое пространство. В канавы укладываются трубы, засыпаются песком, выравнивают, лопатой или доской песок уплотняют. Более серьезное уплотнение может привести к трещинам. Потому и укладывают трубы уже после трамбовки.

Бетонная подготовка

По периметру котлована ставят опалубку. Ее собирают обычно из доски толщиной 40 мм  или фанеры 18-21 мм. Высота опалубки для монолитной плиты — суммарная толщина оставшихся слоев. По ее краю удобно контролировать уровень бетона при заливке, потому доска должна быть обрезной. Для экономии материала, можно выставить опалубку только на подготовку. После схватывания бетона ее демонтируют и выставляют выше, используя повторно для заливки основной плиты. Но потери времени при таком подходе значительные, так что так делают далеко не всегда.

В любом случае опалубку подпирают с наружной стороны упорами и укосинами. Конструкция должна быть жесткой, чтобы выдержать массу бетона.

На утрамбованный гравий наливают слой бетона 100 мм. Это может быть бетон невысоких марок — В7,5 — В10. Бетонная подготовка будет надежной основой для укладки гидроизоляции и утеплителя, также служит для более равномерного распределения нагрузки от дома.

Залита бетонная подготовка

Гидроизоляция

Так как монолитная плита фундамента находится полностью в грунте, она нуждается в тщательной гидроизоляции. Потому обычно используют два типа материалов: обмазочную и рулонную. Основание сначала тщательно обеспыливают, потом пропитывают разведенным керосином или растворителем праймером (и бока бетонной подготовки тоже промазывают). Продается он очень густым и плохо схватывается с бетоном. В результате рулонная гидроизоляция приклеивается плохо и фундамент будет мокнуть. Разведенный он становится более текучим и проникает глубже в бетон. Свойства свои при этом почти не теряет.

При раскладке рулонной гидроизоляции, ее выпускают за пределы фундамента на 10-15 см. Полотнища раскатываются с нахлестом, соединяющиеся края обязательно промазывают битумной мастикой и хорошо прижимают. При раскладке надо следить, чтобы не было заломов и волн.

Если уровень грунтовых вод высокий, может понадобится два слоя рулонной гидроизоляции. Ее тогда раскатывают поперек, и клеят тоже на праймер (битумную гидроизоляцию), но уже можно не разводить.

Гидроизоляция монолитной плиты фундамента двойная — обмазочная и рулонная

Из рулонных гидроизоляционных материалов лучше всего себя показали Гидроизол, Технониколь Техноэласт ЭПП -4 на полистироле высокой плотности. У Технолниколя данной марки высокая прочность на разрыв около 60 кг, что увеличивает шансы, что его не повредят при дальнейших работах. Использовать рубероид, как бы ни хотелось сэкономить, не следует. В современном исполнении он слишком тонкий и ломкий, быстро теряет свои свойства. Заменить гидроизоляцию в плите вы не сможете, потому закладывайте лучший материал.

Уменьшить капиллярный подсос влаги через плиту можно еще при помощи жидких пропиток типа Бетонита. Она в разы снижает впитываемость влаги. Проникает на глубину до 50-60 см, так что бетонную подготовку пропитает насквозь. Минус этого материала — высокая цена, но свойства у материала отличные.

Утепление

Для утепления плитного фундамента используют экструдированный пенополистирол высокой плотности. Толщина слоя утеплителя — 10-15 см, в зависимости от региона (для Средней Полосы достаточно 10 см). Укладку проводят как минимум в два слоя, перекрывая швы, который образуют мостики холода. Времени это требует больше, но затраты на отопление будут меньше. Если плиты будут иметь L-образный замок, их можно класть в один слой.

Утеплитель уложен

Так как пенополистирол «не дружит» с нефтепродуктами, на него расстилают плотную полиэтиленовую пленку, а потом уже укладывают теплоизоляционный материал.

Армирование

Для армирующего каркаса используется ребристая арматура класса AIII, диаметром 12-14 мм. Она укладывается вдоль и поперек, с шагом в 15-30 см, может иметь один или два слоя. Все зависит от типа грунта и массы здания. Все параметры армирования считаются отдельно.

От края плиты арматура должна находится на расстоянии не менее 5 см. Потому укладывается она на специальные подставки, которые обеспечивают требуемый зазор.

Первый ряд армирования связан, выставлены некоторые стойки для подвязывания второго пояса

При армировании получается клетка, в каждом месте пересечения прутья связывают между собой специальной мягкой стальной проволокой. Есть еще техники соединения — при помощи пластиковых хомутов или сварки. Пластиковыми хомутами связывать быстро, но не все им доверяют. Сварку использовать не рекомендуют, потому что сварной шов — самое уязвимое для ржавчины место, да и слишком жесткое получается соединение. При использовании проволоки и хомутов вся конструкция может немного «играть» без разрушения связки, а при сварке такие подвижки приводят к тому, что шов лопается. В результате надежность такого армирования низка.

Заливка фундаментной плиты бетоном

Толщина плиты рассчитывается под каждый конкретный случай и может быть от 20 см до 50 см. При заливке используют бетон не ниже марки B30. Весь периметр надо залить за один день, избегая появления вертикальных швов. Потому для бетонирования плитного фундамента чаще всего бетон привозят готовый: требуются большие объемы в определенный срок.

Одновременно с распределением бетона его вибрируют

График прибытия машин надо рассчитать так, чтобы у вас было время распределить первую порцию и уплотнить ее. Для уплотнения используют строительные глубинные вибраторы, которые создают высокочастотные колебания. В результате удаляются весь воздух, бетон лучше перемешивается, становится более текучим и пластичным. Результат этой обработки — не только ровная поверхность бетона, но и более высокий класс по гигроскопичности.

В крайнем случае можно заливать плиту горизонтальными слоями. Вертикальное деление в данном случае неприемлемо, так как в местах стыков скорее всего пойдут трещины.

Уход за бетоном

Для нормального процесса твердения бетона необходим достаточный уровень влажности 90-100% и температуры выше +5°C. Заливать плиту желательно в теплую погоду с температурой около +20°C. Этот температурный режим оптимален для процесса твердения. Уход за бетоном монолитной плиты состоит в предупреждении механических повреждений и поддержании влажности.

Сразу же после укладки бетон закрывают пеленкой или брезентом. Это не дает ему нагреваться от солнца, на него не действует ветер. Пленку склеивают в большие полотнища. Полосы укладывают с заходом в 10-15 см, проклеивают скотчем. Желательно чтобы непрокленных стыков было как можно меньше, то есть укрытие должно состоять из одного или двух кусков, если один слишком неудобен. При этом отдельные куски пленки заходят один на другой не менее чем на полметра.

Послезаливки монолитная плита укрывается пленкой

Размеры пленки такие, чтобы была закрыта и боковая поверхность опалубки, а на края пленки можно было уложить груз, который не даст ветру ее поднять. Также грузом — досками- прижимают место прехлеста двух полотнищ, чтобы уменьшить парусность, их можно разложить по поверхности.

Если температура воздуха выше +5°C, примерно через 8 часов после заливки, бетон первый раз поливают водой. Орошение должно быть капельным, не струйным. Чтобы не повредить поверхность каплями, на нее можно уложить мешковину или насыпать слой опилок, а сверху закрыть пленкой. Поливают укрывной материал, а он поддерживает влажность бетона. В любом случае полив ведут только при температуре выше +5°C.

Политая поверхность

Если есть угроза заморозка, плиту и опалубку дополнительно утепляют. Использовать можно любые теплоизолирующие материалы, как приготовленные для строительства дома, так и опилки, солому и другие подручные средства.

Когда снимать опалубку

Для монолитной плиты рекомендуют удалять опалубку после того, как бетон наберет 70% от проектной прочности. Этот срок зависит от температуры, в которую происходит твердение. Эта зависимость приведена в таблице.

Таблица набора прочности бетона в зависимости от температуры

Отличия утепленной монолитной шведской плиты и видео о ее строительстве

Как уже говорили ранее, разработанная шведскими строителями утепленная плита под дом является энегосберегающей. При ее строительстве используется несъемная опалубка из экструдированного пенополистирола. В результате утечки тепла в грунт минимальны. Второе коренное отличие — вмонтированная в плиту система водяного теплого пола.

Так как инженерные системы оказываются залиты в толще бетона, она требует точного и грамотного расчета. Высокие требования предъявляются и к исполнению. Даже небольшие ошибки критичны. Делать УШП вы можете и сами, но проект лучше заказать. Примерный расклад по затратам смотрите в следующем фото. Суммы уже неактуальны, но процентное соотношение справедливо. Стоимость проекта фундамента составляет порядка 1%.

Примерное процентное соотношение затрат на монолитный плитный фундамент

В следующих видео вы увидите этапы изготовления шведской плиты под конкретный дом. Описано много полезных приспособлений, которые облегчат работу, даны пояснения по некоторым особенностям.

А еще посмотрите, как такую плиту заливают немцы. Тоже много полезных нюансов.

Монолитная железобетонная плита: виды и характеристики

Для возведения домов и сооружения хозяйственных построек используются различные типы фундаментов. Пользуется популярностью монолитная ЖБ плита, обеспечивающая устойчивость, прочность и долговечность строений. Плитный фундамент в строительстве используется для слабых грунтов, подверженных морозному пучению. После подготовки участка и сооружения подушки из щебня и песка монтируется опалубка. Затем укладывается слой гидроизоляции, производится армирование монолитной основы. Завершает сооружение плиты процесс заливки цемента. Каждый этап имеет свои особенности.

Монолитная ЖБ плита – особенности применения

Монолитная железобетонная основа, а также сборный фундамент из ЖБИ плит изготавливаются из тяжелых бетонных растворов, для усиления которых используют арматуру диаметром 8-12 мм. Для принятия решения о применении монолитной плиты в качестве фундаментной основы выполняются специальные расчеты.

Определяется толщина фундаментной основы, а также ее глубина залегания, зависящие от ряда факторов:

• особенностей грунта на участке застройки;
• глубины расположения водоносного слоя;
• нагрузочной способности основания;
• веса возводимого строения;
• климатических факторов;
• рельефных перепадов в зоне строительства;
• характеристик используемого строительного материала.

Для слабых грунтов, подверженных морозному пучению в строительстве используют монолитный фундамент

Монолитная конструкция отличается прочностью и применяется на следующих типах почвы:

1. Ослабленных грунтах с повышенной влажностью.
2. Насыпных почвах с увеличенной концентрацией песка.
3. Почвах, которые легко деформируются при замерзании.

Отличительная черта фундаментной плиты – увеличенная площадь, которая позволяет:

• равномерно распределить на грунт вес здания;
• предотвратить усадку частей строения;
• демпфировать реакцию морозного пучения;
• исключить возможность растрескивания коробки.

Монолитная конструкция применяется для строительства различных зданий:

• современных коттеджей;
• промышленных объектов;
• гаражных построек;
• дачных строений;
• малоэтажных зданий.

Прочная конструкция фундаментного основания сохраняет целостность под воздействием массы следующих стройматериалов:

• бетонных блоков;
• природного камня;
• керамического кирпича;
• сборного железобетона;
• деревянных каркасов;
• оцилиндрованных бревен.

Независимо от типа материала, применяемого в заливке фундамента, монолитная ЖБ плита применяется на проблемных почвах для обеспечения устойчивости зданий.

Для обеспечения устойчивости зданий на проблемных почвах применяют монолитную ЖБ плиту

Устройство монолитной фундаментной основы

Цельная плита из армированного бетона изготавливается в соответствии с классической технологией. Фундамент монолитного типа представляет многослойную конструкцию, каждый слой которого выполняет определенную функцию.

Рассмотрим устройство фундамента, начиная с поверхности грунта:

1. Слой геотекстильного материала. Обладает фильтрующими свойствами и ложится на спланированную поверхность почвы для разделения грунта и слоя гравийно-песчаной подушки.
2. Демпфирующая подсыпка. Сглаживает реакцию почвенных сдвигов, планирует площадку, а также позволяет расположить дренажные трубы внутри песчано-гравийного массива.
3. Подбетонка. Представляет залитую тонким слоем бетонную смесь, предназначенную для выравнивания поверхности и повышения нагрузочной способности фундаментной основы.
4. Слой гидроизоляции. Предотвращает доступ содержащейся в грунте влаги к поверхности фундамента, а также сохраняет необходимое количество влаги в бетонной смеси.
5. Листовой или гранулированный теплоизолятор. Благодаря укладке теплоизоляционного материала снижаются потери тепла, что важно для поддержания комфортного микроклимата в помещении.
6. Опалубка стационарного или разборного типа. Конструкция сооружается по периметру будущего фундамента и предназначена для придания бетонной смеси требуемой формы и снижения потери влаги во время застывания.
7. Арматурный каркас. Предназначен для повышения прочностных свойств монолита и предотвращения растрескивания бетона. Металлические прутки воспринимают действующие нагрузки, обеспечивая долговечность основы.
8. Бетон марки М400 и выше. Бетонный слой воспринимает нагрузки от массы здания и равномерно передает их по всей площади опорной поверхности фундаментного основания.

Правильное расположение всех слоев фундамента повысит прочность основы, а также увеличит ресурс эксплуатации возводимого строения.

Устройство монолитной фундаментной основы

Фундамент монолитная ЖБ плита – варианты исполнения

Цельный фундамент монолитного типа сооружается в различных исполнениях, обусловленных следующими факторами:

• уровнем заглубления;
• технологией обустройства;
• конструктивными особенностями.

По глубине расположения нижней плоскости фундаментной подошвы, основания делятся на следующие виды:

1. Незаглубленные. Формирование фундамента осуществляется на уровне нулевой отметки после уборки мусора, растительности и планирования поверхности строительной площадки.
2. Мелкозаглубленные. Фундаментная плита погружается в почву на глубину до 0,5 м. Технология формирования мелкозаглубленной плиты не предусматривает сооружение под зданием подвального помещения.
3. Заглубленные. Фундаментная платформа заглубляется в грунт до уровня замерзания почвы. Это обеспечивает повышенный запас прочности и позволяет противодействовать силам морозного пучения.

В зависимости от способа строительства основания фундаментная конструкция формируется в различных вариантах:

• монолитном. Цельная железобетонная плита сооружается на подготовленной площадке, с поверхности которой удалены верхний слой почвы, мусор и растительность. После сооружения опалубки по периметру фундамента производится сборка и размещение внутри опалубки арматурного каркаса с последующим бетонированием. Технология позволяет без использования грузоподъемных средств залить фундаментную плиту требуемых габаритов и расположить в ней различные инженерные коммуникации;

В различных исполнениях сооружается фундамент монолитного типа

• сборном. Составная конструкция фундамента сооружается из готовых железобетонных панелей, произведенных на предприятиях ЖБИ. Плиты укладываются с помощью грузоподъемной техники на песчано-гравийную подсыпку. После монтажа осуществляется бетонирование стыковых участков и заливка стяжки. Стандартные размеры и прямоугольная форма готовых железобетонных панелей затрудняют сооружение фундаментных оснований нестандартной конфигурации и увеличенной толщины.

Возможны следующие варианты конструкции плиты:

• чашеобразный. Фундамент отличается сложной геометрией, бетонируется за один прием и позволяет обустроить под зданием подвальное помещение;
• плоский. Основа формируется в виде прямоугольного параллелепипеда и теплоизолируется, при необходимости, листовым утеплителем.

Выбор оптимального варианта монолитного фундамента осуществляется после выполнения необходимых расчетов в соответствии с проектными требованиями.

Главные характеристики фундамента монолитного типа

Тип фундамента монолитная ЖБ плита – ответственная конструкция, обладающая определенными характеристиками:

• повышенной прочностью. Железобетонная основа сохраняет целостность, воспринимая массу здания и находящейся в нем мебели и оборудования;
• увеличенной влагостойкостью. Правильно смонтированное железобетонное основание предотвращает насыщение стен почвенной влагой;
• долговечностью. Конструкция обеспечивает устойчивость здания на протяжении десятилетий, компенсируя реакцию морозного пучения почвы.

Монолитная ЖБ плита отличается повышенной прочностью

Важная характеристика фундамента – габаритные размеры. Длина и ширина фундаментной конструкции соответствуют габаритам будущего здания, а толщина изменяется в широких пределах:

• плита толщиной 0,4-0,5 м формируется для большинства зданий, сооружаемых на грунтах с нормальной влажностью;
• при возведении строений на проблемных грунтах размер фундамента по толщине увеличивается до 1,2 м.

На характеристики плитного основания влияет марка используемой бетонной смеси, сортамент арматуры, а также вид конструкции фундаментной основы.

Монолитная конструкция фундамента – достоинства и слабые стороны

По сравнению с другими типами оснований монолитная ЖБ плита обладает серьезными преимуществами:

• продолжительным сроком эксплуатации. Железобетонная основа способна сохранять целостность на протяжении полутора столетий;
• простотой сооружения. Несложно быстро обустроить плиту своими силами, выполнив минимальный объем земляных работ;
• повышенной нагрузочной способностью. Благодарю увеличенной площади опорной поверхности фундамент способен воспринимать вес тяжелых зданий;
• экономичностью. Технология позволяет сэкономить на обустройстве пола, функцию которого выполняет бетонная плита;
• стойкостью к сезонным колебаниям почвы. Железобетонная конструкция устойчива к реакции морозного пучения.

Для выполнения заливки бетонной плиты не требуется специальное оборудование

Для выполнения строительных мероприятий не требуется особая подготовка и специальное оборудование.

В зданиях, сооруженных на монолитной плите, пол бетонный. Как утеплить его? Этот вопрос интересует начинающих застройщиков. Существует множество вариантов, предусматривающих использование современных листовых теплоизоляторов. Технология позволяет соорудить теплоизолированную шведскую плиту. Это также одно из достоинств монолитной конструкции железобетонного фундамента.

Наряду с достоинствами фундамент имеет слабые стороны:

• необходимость выполнения работ при положительной температуре;
• увеличенный объем затрат на сооружение плитной основы;
• проблематичность обустройства плиты на площадке с наклонным рельефом.

Несмотря на имеющиеся недостатки, профессиональные строители отдают предпочтение плитной конструкции благодаря ее высоким эксплуатационным характеристикам.

Технология строительства цельной плиты

Технологический процесс сооружения монолитной плиты включает подготовительные мероприятия и основные операции. Разберем главные этапы работ.

Подготовительные работы

Готовясь забетонировать фундамент ЖБ монолитной плитой, следует выполнить ряд подготовительных мероприятий:

До начала заливки бетонной плиты необходимо провести подготовительные работы

1. Изучить характер грунта.
2. Определить уровень водоносных слоев.
3. Рассчитать нагрузочную способность основания.
4. Очистить стройплощадку от мусора и растительности.
5. Выполнить земляные работы.
6. Разровнять поверхность почвы.
7. Выполнить разметку.
8. Постелить геотекстильную ткань.
9. Уложить дренажные трубы.
10. Сформировать песчано-щебеночную подушку.

Технология предусматривает также возможность укладки инженерных сетей при сооружении фундаментной плиты.

Рабочий процесс монтажа фундамента

Завершив подготовку, выполняйте основные операции по монтажу плиты:

1. Смонтируйте щитовую опалубку.
2. Постелите гидроизоляционный материал.
3. Уложите листовой теплоизолятор.
4. Соберите силовой каркас, для которого вяжется армирующая сетка.
5. Подготовьте бетонный раствор в необходимом объеме.
6. Произведите заливку фундамента в один прием.
7. Осуществите вибрационную трамбовку бетона.
8. Выровняйте поверхность бетонной плиты.

Обратите внимание на важные моменты:

• для сборки арматурной решетки используйте вязальную проволоку;
• во время твердения бетона поддерживайте постоянную влажность;
• на залитый бетон постелите полиэтиленовую пленку, предотвращающую потерю влаги.

К демонтажу опалубки приступайте через месяц после начала бетонирования.

Заключение

Монолитная ЖБ плита – проверенная конструкция, обеспечивающая устойчивость и долговечность зданий на проблемных грунтах. При выполнении работ важно соблюдать технологические требования и использовать качественные стройматериалы. Важно определиться с вариантом исполнения плиты с учетом конструктивных особенностей здания и требований проектной документации.

Монолитная фундаментная плита — устройство, как залить, бетонирование, армирование, гидроизоляция, цены

При планировании фундамента существуют условия, когда приходится пренебречь экономией, для того чтобы обеспечить наиболее надежное основание для здания. В этих случаях используется монолитная фундаментная плита, которая по конструкции может представлять собой:

• Сплошное основание из железобетонной фундаментной плиты
• Основание из сборных панелей, объединенных покрытием
• Решетчатую плиту из перекрестных балок, выполненных из железобетона
• Коробчатый фундамент

Монолитная фундаментная плита — общие сведения

Использование монолитной фундаментной плиты необходимо, когда грунт относится к неустойчивым, и существуют риски растрескивания или повреждения здания. Речь идет о грунтах:

• Насыпных, размываемых, разрушенных
• Испытывающих неравномерное сжатие, т.е. на границах различных геологических участков
• В районах потенциальной сейсмической опасности
• С большой глубиной промерзания
• С высоко стоящими грунтовыми водами или затопляемых во время таяния снега

Также монолитный фундамент оправдан в случаях, когда здание не имеет подвальных этажей или строится из тяжелых материалов, оказывающий повышенное давление на почву.

Основные качества монолитной фундаментной плиты:

• Простота монтажа
• Способность сопротивляться максимальным нагрузкам
• Устойчивость к вспучиванию грунта или его смещению
• Минимальная усадка
• Одновременно выполняет функции чернового пола для первого этажа
• Универсальность для любых типов строений

Основной недостаток – высокая стоимость строительных материалов и большие трудозатраты на устройство песчаной подушки и подготовку основания.

Устройство монолитной фундаментной плиты

Основу конструкции составляет монолитная железобетонная плита, выполненная путем заливки бетона по всей площади строящегося здания. В процессе заливки монолитная фундаментная плита армируется металлической арматурой в виде прутов или балок различного диаметра. Благодаря сплошной конструкции она одновременно и равномерно поднимается при движении грунтов под ней, их вспучивании или усадке, обеспечивая целостность строения. Иногда такой фундамент называют плавающим.

Для различных видов зданий используются соответствующие виды монолитной фундаментной плиты, отличающихся по назначению и цене:

В жилых домах часто используются ребристые плиты или монолитную конструкцию составляют из перекрестных лент. При этом ребра, как и основная плита, выполняются из монолитного бетона или отдельных блоков и равняются по высоте размерам цоколя.

Если в здании предусматривается нижний этаж под уровнем земли и для высотных сооружений применяют коробчатые конструкции. Вертикальные части основания служат стенами подземных помещений. Вся конструкция, включая ребра, жестко соединяется для прочности. Несмотря на значительный общий вес благодаря большой площади опоры, такой фундамент оказывает минимальное давление на грунт.

В районах сейсмической опасности ребра жесткости заливаются монолитной конструкцией вместе с основной плитой, а каркас ребер сваривается намертво с металлическим каркасом плиты.

Устройство монолитной железобетонной фундаментной плиты состоит из нескольких стадий:

• Подготовка котлована и песчаной подушки
• Установка опалубки
• Монтаж арматуры
• Постепенная заливка бетонного основания послойно
• Укладка гидроизоляционного слоя
• При необходимости, утепление

Армирование монолитной фундаментной плиты

Процесс армирования монолитной фундаментной плиты представляет собой изготовление и размещение по всей площади основания двух арматурных сеток. Расстояние между отдельными деталями зависит от толщины прутьев и общего веса здания и может составлять от 200 до 400 мм. К первой сетке прикручиваются или привариваются в вертикальном положении металлические пруты одинаковой высоты, которые выполняют функцию соединения нижней и верхней арматурной сетки.

Армированный каркас выполняют на месте строительства. Для того чтобы он не соприкасался с грунтом, используют плоские специальные фиксаторы, толщиной не менее 50 мм. Каркас закрепляют внутри опалубки, чтобы он не смещался в процессе заливки.

Бетонирование монолитной фундаментной плиты, как залить?

Бетонирование монолитной фундаментной плиты начинают после того, как уложена и утрамбована песчаная подушка, уложены арматурные сетки. В ходе приготовления бетона в него можно добавлять вещества, улучшающие его морозостойкость, но немного повышающие стоимость монолитной фундаментной плиты.

Бетон заливают равномерно по всей поверхности, постепенно образуя слои толщиной не более 15 см. В процессе контролируют, чтобы металлическая арматура полностью была погружена в бетонную смесь во избежание ее дальнейшей коррозии. Во время бетонирования раствор постоянно разравнивают и дают полностью застыть. Не допускается быстрое застывание бетона, так как это сказывается на прочности всего фундамента.

Если конструкция предусматривает наличие ребер, то для них изготавливают отдельную опалубку и бетонируют в таком же порядке, как основную плиту.

Гидроизоляция монолитной фундаментной плиты

Гидроизоляция проводится под заливку или поверх нее. В первом случае гидроизоляция укладывается не предварительную бетонную стяжку, поверх которой монтируется каркас и производится окончательная заливка бетона. Также гидроизоляционные материалы используются поверх готового фундамента после застывания бетонной конструкции. Стоимость материалов для гидроизоляции монолитной фундаментной плиты невысока, а эффективность значительна.

Используются рулонные материалы, которые укладываются в один или два слоя по всей площади основания с небольшим захлестом (до 0,5 м) за его края. По стыкам все полосы скрепляются газовой горелкой или паяльной лампой, а выступающие края приклеиваются к торцам плиты. Также гидроизоляционный слой можно получить за счет заливки площади жидкой резиновой смесью.

Утепление монолитной фундаментной плиты

Морозостойкие фундаменты требуют обязательной дополнительной изоляции. Применение ее в других случаях также увеличивает теплозащитные качества здания.

Слой утепляющего материала укладывается поверх гидроизоляции. В качестве теплоизоляционного материала используется экструдированный пенополистирол. Поверх этого слоя укладывают еще один слой полиэтиленовой пленки для его фиксации и защиты.

Фундамент считается готовым после его полного высыхания и достижения необходимой прочности, т.е. через 3 недели после окончания строительных работ. Строительная компания «Проект» гарантирует профессиональный уровень устройства монолитной фундаментной плиты по доступным ценам в Москве и Подмосковье.

Что такое монолитно-плитный фундамент?

У вас традиционный трехсекционный или монолитно-плитный фундамент?

Традиционный трехсекционный фундамент: Т-образный фундамент, состоящий из нескольких частей. Под линией промерзания кладут опору. Блоки кладут на место, чтобы сформировать стену, как только фундамент затвердеет. После возведения стен между ними и поверх фундамента заливается плиточный пол.

Монолитный: Этот фундамент создается путем заливки одного слоя бетона для образования плиты и фундамента.Подрядчикам нравится монолитная концепция, потому что она снижает затраты на рабочую силу, а процесс строительства идет быстрее, чем при использовании других фундаментов.

Известный монолитный фундамент из плит имеет толщину от 12 до 18 дюймов в основании и от 4 до 6 дюймов для плиты. Правильная подготовка площадки и армирование бетона арматурой и проволокой необходимы для возведения монолитного фундамента.

Правильная подготовка места

• Почва под плитой не должна содержать органических веществ.Почву необходимо утрамбовать (удалить верхний слой почвы) и хорошо дренировать.
• Применение Кодекса определяет тип и расположение арматуры в фундаменте этого типа. Чаще всего используется монолитная арматура плиты №4. Арматура представляет собой два металлических стержня, которые легко сгибаются и размещаются рядом друг с другом внахлест в траншеях и связываются проволокой.
• Траншея по периметру плиты создает утолщенный край. Должностные лица строительных норм определяют глубину и ширину траншеи.Эта траншея может иметь ширину 1 фут и глубину 1 фут в теплом климате или 1 фут шириной и 2 фута глубиной в условиях, когда возникает морозное пучение.

Типовой монолитно-плитный фундамент со стенами из шлакоблоков.

Плюсы монолитно-плитного фундамента

Монолитный фундамент имеет много преимуществ перед традиционным. К плюсам можно отнести следующее:

• Строительство быстро и легко: После того, как траншея по периметру была добавлена ​​и гравий разложен, можно начинать заливку бетонного пола.
• Эта основа сохнет быстрее, чем все другие основы.
• Прочный фундамент: Этот фундамент является прочным при условии правильной установки анкерных болтов и арматуры.
• Низкие эксплуатационные расходы: Монолитный фундамент требует проверок только через запланированные интервалы времени, чтобы убедиться в отсутствии трещин в фундаменте.
• Энергоэффективность: Тратится меньше энергии, потому что между домом и землей нет места. Воздух не проходит под черным полом.

Минусы монолитно-плитного фундамента

Конечно, есть недостатки при установке монолитной конструкции фундамента. Вот минусы этого типа фундамента:

• Риск затопления: Ваш дом подняли всего на прибл. 6 дюймов над уровнем земли с этим фундаментом, поэтому дом может быть затоплен.
• Стоимость ремонта дорогая: При наличии трещины в фундаменте требуются дорогостоящие методы ремонта фундамента.
• Возможна меньшая стоимость при перепродаже.

Когда следует выбирать фундамент из монолитных плит?

Есть несколько случаев, когда фундамент из плит является идеальным выбором:

Это идеальный вариант для климата, где земля не замерзает, а температура не очень жаркая и не похожа на пустыню. Если нет необходимости в подвале или лазейке; можно использовать монолитную плиту для повышения энергоэффективности.

Какие проблемы возникают с монолитным фундаментом?

Несмотря на удобство и простоту установки монолитного фундамента, могут возникнуть проблемы, которые могут поставить под угрозу фундамент.Фундамент может потребовать дорогостоящего ремонта, а это значит, что лучше использовать традиционный фундамент.

Типичные проблемы, обнаруживаемые с монолитным фундаментом, — это трещины в других частях дома, поддерживаемых фундаментом.

• Трещины в фундаменте — большая проблема, вызывающая беспокойство. При появлении трещин в фундаменте он может отслоиться в местах холодных стыков (стена встречается с плитой). Узкие отверстия облегчают проникновение воды, влаги и насекомых в дом.
• Проблемы с повышением влажности почвы или неправильная конструкция могут поставить под угрозу фундамент.Это может привести к тому, что столешницы, пол и стены в доме станут неровными.
• Движение фундамента может привести к застреванию дверей и окон и появлению трещин в стенах из гипсокартона.

Когда не следует использовать фундамент из монолитных плит при строительстве

• Подрядчикам следует избегать использования фундаментов из монолитных плит (монолитных) в определенных ситуациях.
• Дома с уклоном могут привести к дорогостоящим расходам из-за необходимого количества бетона.
• Дома со множеством залитых грязью отверстий под домом приводят к растрескиванию бетона.
• Строительная компания не может построить монолитный фундамент из плит в зоне затопления из-за требований норм.

Стоимость монолитного фундамента

Средняя стоимость фонда может варьироваться от 4600 до 20 000 долларов в зависимости от нескольких факторов. Некоторые из факторов, определяющих цену фундамента, включают в себя место вашего проживания, размер вашего дома, арматуру, используемую в бетоне, толщину и почву, на которой вы строите.

Статьи по теме:

Размещено: 7 апреля 2021 г.,

Подвалы должны иметь инженерные петли во время гидроизоляции подвала для прочного фундамента. Очень важно оставлять участки пола в нижнем колонтитуле.

Размещено: 24 марта 2021 г.,

Ложный уровень грунтовых вод — основная причина намокания подвалов, разрушения фундаментных стен и растрескивания полов. Это «ложно», потому что это временно.

Размещено: 17 марта 2021 г.,

Затопление подвала обычно происходит, когда грунтовые воды находят путь наименьшего сопротивления.Есть шесть способов предотвратить наводнение в подвале.

Размещено: 27 января 2021 г.,

Монолитный фундамент из плит создается путем заливки одного слоя бетона для образования плиты и фундамента. Процесс строительства более быстрый и недорогой.

Бетонный фундамент — три типа бетонных оснований

Есть много разновидностей бетонных плит в зависимости от назначения плиты. Ниже приведены несколько полезных ссылок для понимания конкретных основ, а также трех типов бетонных оснований.

Фундамент здания и фундаменты дома

Процесс строительства фундамента

Бетонные опоры

Найти подрядчиков по фундаменту рядом со мной

Т-образный

Т-образный

Традиционный метод фундамента для поддержки конструкции в зоне промерзания грунта. Ниже линии промерзания кладут фундамент, а затем добавляют стены. Фундамент шире стены, что обеспечивает дополнительную поддержку у основания фундамента.Укладывают Т-образный фундамент и дают ему застыть; во-вторых, возводятся стены; и наконец, между стенами заливается плита.

Итого:

• Фундаменты Т-образные используются в местах промерзания грунта.
• Сначала устанавливается опора.
• Во-вторых, стены построены и залиты.
• Наконец, кладется плита.

Монолитный фундамент

Монолитный фундамент

Как следует из названия, плита представляет собой один слой бетона толщиной несколько дюймов.Плита заливается по краям толще, чтобы получилось цельное основание; арматурные стержни укрепляют утолщенный край. Плита обычно опирается на слой измельченного гравия для улучшения дренажа. Использование проволочной сетки в бетоне снижает вероятность появления трещин. Плита на уклоне подходит для участков, где земля не замерзает, но ее также можно дополнить изоляцией, чтобы предотвратить воздействие морозного пучка. (см. ниже)

Итого:

• Плита на уклоне, используемая в местах, где земля не промерзает.
• Кромки плиты перекрытия толще внутренней части плиты.
• Монолитная плита монолитная (залита все за один раз).

Защита от мороза

Защита от мороза

Этот метод работает только с обогреваемой конструкцией. Он основан на использовании двух листов жесткой полистирольной изоляции — одного на внешней стороне фундаментной стены, а другого, уложенного плоско на гравийном слое у основания стены, — чтобы предотвратить замерзание, что является проблемой для плиты. на фундаментных основаниях в местах с морозами.Изоляция удерживает тепло от конструкции в земле под фундаментом и предотвращает потерю тепла с края плиты. Это тепло поддерживает температуру земли вокруг опор выше точки замерзания.

Итого:

• Работает только с обогреваемой конструкцией.
• Обладает преимуществами монолитного метода перекрытия (бетонная заливка) на участках, подверженных морозам.
• Бетон заливается за одну операцию, тогда как для Т-образного фундамента требуется 3 заливки.

Возврат к строительству высококачественных плит класса

Информация о ремонте фундамента

Вся информация о опорах взята из Sunset Books «Сараи и гаражи».

Монолитная бетонная конструкция — R.J. Potteiger Construction Services, Inc.

Монолитное бетонное строительство — одна из самых инновационных форм бетонного строительства, доступных сегодня компаниям.В некоторых ситуациях монолитная бетонная конструкция является очень привлекательной формой строительства, которая может выполнять работу быстрее, чем другие методы. Рассматривая услуги по бетонному строительству, узнайте больше об истории монолитного бетонного строительства, а также об его преимуществах и недостатках.

Что такое монолитная бетонная конструкция?

Монолитная архитектура относится к типу зданий, которые были отлиты, выкопаны или вырезаны из одного куска материала.Исторически сложилось так, что монолитные здания были построены путем вырезания комнат и других элементов в скалах. Монолитная бетонная конструкция — это разновидность монолитной архитектуры. В частности, это относится к конструкции, сделанной из бетона, которая одновременно отливает все свои компоненты.

История монолитного бетонного строительства

Монолитная бетонная конструкция насчитывает тысячу лет, если не больше. Некоторые из наиболее известных примеров раннего монолитного строительства происходят из монолитных церквей династии Загве, которые были построены во время правления этой династии примерно с 900 по 1270 год нашей эры.Д.

Считается, что эти постройки были вдохновлены одним из царей Загве, Лалибелой, который надеялся создать «Новый Иерусалим» в горном районе Эфиопии. Основываясь на этом видении, рабочие и мастера создали 11 монолитных церквей, вырезав их в скале. При создании этих церквей они нашли большие блоки скал, а затем начали их вырубать. Вырезая камни, они могли создавать крыши, окна, двери, колонны и другие детали.

Каждая церковь впечатляет по-своему с красивыми парадными проходами, функциональными стеблями дренажных канав и встроенными в них катакомбами.Бьете Медхани Алем, выделяющийся из толпы, считается самой большой монолитной церковью в мире. Другие монолитные здания по всему миру пережили века, например, Индийский береговой храм, построенный между 700 и 728 годами нашей эры, является одним из самых впечатляющих примеров.

В этой области не было много разработок до 1908 года, когда Томас Эдисон сделал большой шаг вперед в монолитной архитектуре, когда он подал заявку на патент, который охватывал строительство зданий с использованием только одного бетонного основания.Для создания этих зданий требовалась сложная форма и дорогое оборудование, поэтому Эдисону было трудно убедить других купить его бетонные дома. Хотя здания продавались как огнестойкие, простые в уходе и доступные, их было трудно продать покупателям.

Хотя их было трудно продать, некоторые бетонные здания были построены в Нью-Джерси, и некоторые из них сохранились до сих пор. История в значительной степени сочла бы набег Эдисона на бетонное строительство провалом, поскольку его цементная компания потеряла миллионы долларов.Тем не менее, он показал способность монолитной архитектуры использоваться в жилых целях.

С момента первой попытки Эдисона создать монолитные бетонные дома этот метод прижился, и он стал отличным методом для времен, когда спрос на жилье резко возрастает. Быстрый и простой метод строительства делает его сегодня привлекательным вариантом для некоторых. Например, центральный департамент общественных работ Индии использует технологию монолитного строительства для создания офисных комплексов и крупных жилищных проектов.Вы можете ожидать, что и дальше будут использоваться монолитные бетонные конструкции по всему миру, где необходимы скорость и качество.

Сравнение монолитной бетонной конструкции и конструкции Step-Wise

Пошаговое строительство — самый распространенный способ строительства. Поэтапное строительство выполняется не сразу, а поэтапно. Напротив, монолитное бетонное строительство относится к процессу строительства, завершенному за один раз. Поскольку монолитная бетонная конструкция чаще всего используется с фундаментами, ниже будут сравниваться два различных метода строительства фундамента.

Конструкция Step-Wise

Традиционные бетонные фундаменты строятся поэтапно. Этот процесс состоит из трех основных частей:

1. Передача нагрузок на нижележащий грунт
2. Устройство стен фундамента
3. Заливка плиты

Первым шагом к возведению фундамента ступенчатым строительством является установка опор. Под опорой понимается бетонная зона, уложенная глубоко в почву. Обычно эти опоры довольно широкие, поскольку они предназначены для распределения веса конструкции по земле.Равномерное распределение веса снижает вероятность того, что здание сдвинется или потрескается.

Здания и сооружения в более холодном климате также могут извлечь выгоду из них, поскольку опоры могут предотвратить замерзание. Поскольку опоры закладываются глубоко в землю ниже линии промерзания, они предотвращают повреждение конструкции. Без опор или опор, неправильно установленных над линией замерзания, вода может пройти цикл оттаивания и замерзания, что может привести к образованию полостей под фундаментом, что может привести к обрушению фундамента и нарушению структурной целостности здания.

После того, как фундаменты уложены, следующим шагом является строительство фундаментных стен, которые помещаются поверх фундаментов и соединяют все здание. Эти стены часто можно увидеть в недостроенных подвалах.

Последним элементом ступенчатой ​​конструкции является плита, которая опирается на фундамент и между стенами фундамента. Как правило, эта плита является вашим черновым полом или цокольным полом и сделана из бетона.

Со всеми шагами, необходимыми для завершения поэтапного строительства фундамента, компаниям часто приходится планировать потратить значительное количество времени на заливку и отверждение каждого элемента фундамента.Дополнительное время, затрачиваемое на установку фундамента, может привести к увеличению затрат и снижению производительности, что заставит некоторых искать более эффективные методы.

Монолитное строительство

Монолитное строительство по фундаментным плитам — одна из самых распространенных альтернатив ступенчатым фундаментам. Вместо того, чтобы разбивать фундамент на несколько частей, монолитные плиты объединяют бетонную плиту и фундаментные основания в одно целое. Вы одновременно будете заливать плиту и фундамент, что поможет вам быстрее завершить проекты.

По сравнению с более традиционными фундаментами монолитные фундаменты намного тоньше. Как правило, опоры для этих фундаментов будут идти только около 12 дюймов от основания до пола, а фундамент будет только около четырех дюймов толщиной. Хотя для ускорения работы можно использовать специальное землеройное оборудование, вы также можете копать вручную, так как вам нужно копать землю всего на несколько дюймов.

В случае монолитных плит вы также обнаружите, что они опираются на гравийную подушку, предназначенную для надлежащего дренажа.Плита также будет иметь проволочную сетку или арматуру, чтобы укрепить плиту и снизить вероятность появления трещин. В особенно холодном климате можно добавить слой утеплителя, который окружает фундамент и обеспечивает внутреннее отопление. Изоляционный слой отодвинет линию замерзания и защитит вашу конструкцию от таяния и замерзания.

Монолитное определение | Монолитные опоры | Монолитно-плитный фундамент | Преимущества и недостатки монолитно-плитного фундамента

Монолитное определение:

• Монолитное строительство — это процесс, при котором из однородной смеси строится монолитное здание.
• Это конструкция, сделанная из единственного материала, собранная и выкопанная. Обе стены , плиты, лестницы, а также дверные и оконные проемы отлиты по методу Monolithic Method .
• Процесс на месте с использованием специально созданной, более простой в эксплуатации модульной опалубки из алюминия и пластика с меньшими затратами рабочей силы и оборудования.
• Система сопротивления боковым и гравитационным нагрузкам в этой системе состоит из железобетонных стен и железобетонных плит.
• Ключевыми вертикальными конструктивными элементами являются железобетонные несущие стены, выполняющие двойную функцию по сопротивлению как гравитации, так и боковым нагрузкам.
• Монолитные строительные работы способны с минимальными затратами обеспечить высокое качество и прочную конструкцию . Он использовался для строительства промышленных силосов, жилых домов, школ, стадионов и крыш, атомных станций, сосудов высокого давления и аудиторий.
• В монолитном каркасе использована опалубка, которая обеспечивает правильную ориентацию, гладкую поверхность и качественную работу.Повышает скорость строительства по сравнению с традиционными подходами за счет использования опалубки.
• Монолитная конструкция важна для минимизации толщины стены, минимизации ширины основания и минимизации сейсмического воздействия.

Также прочтите: Что такое модуль упругости при разрыве | Что такое модуль упругости при изгибе | Что такое изгибное напряжение | Прочность бетона на изгиб | Модуль изгиба | Что такое прочность на изгиб

Монолитная опора:

Монолитный фундамент обеспечивает только одну заливку, так что фундамент строится для замены нижних колонтитулов единственной заливкой из бетонного пола с более толстыми секциями под конструктивными элементами и с обеих сторон окружности.

Он намного более гладкий и снижает стоимость производства, потому что плита сразу же заливается вместе.

Возвести монолитный фундамент действительно просто. Все это можно сделать за один день.

Монолитная конструкция имеет толщину всего 12 дюймов.

Благодаря подходящему усилению, это основа для ценности, нормы и дизайна предпочтений. Это тоже самое лучшее, что можно выразить.

Это, безусловно, самый безопасный вариант, когда бетон на данный момент смешан и поддерживается достаточным количеством стали, чтобы он не расслаивался.

Без затяжки швов не бывает швов или холодных стыков. Сборные опоры не используются.

Также читайте: Что такое торкрет-бетон | Торкрет-бетон и бетон | Технология торкретирования | Виды технологии торкретирования | Преимущества торкретбетона | Недостатки торкрет-бетона

Монолитно-плитный фундамент:

Чтобы облегчить несущую способность стен, заливаемая бетонная плита более гладкая снаружи, а снаружи нет нижних колонтитулов.

Для ровного грунта идеально подходят фундаменты из монолитных плит. Если земля неровная, то для засыпки грунта используется много засыпки; если грунт не будет хорошо уплотнен, это со временем приведет к появлению трещин.

• Обычно бетонную поверхность заливают монолитно или независимо от фундамента.
• Во избежание растрескивания из-за оседания предпочтительно использовать арматурную или волокнистую сетку.
• Строительство требует меньше времени и труда, чем традиционный фундамент.
• Под линией промерзания основание опоры должно выходить ниже.

Также читайте: Что такое шлифовка бетона | Как шлифовать бетон | Материал для шлифовки бетона | Ремонт и покрытие бетона

Преимущества монолитно-плитного фундамента:

№1. Скорость строительства.

Монолитные плиты невероятно легко построить. Добавьте траншею по периметру и рассыпайте гравий, пока вы не утрамбовываете почву (или не выбросите верхний слой почвы).

В самой тонкой части (например, в середине дома) бетон должен иметь толщину 4 дюйма, и, как правило, для полного высыхания требуется несколько дней. Это значительно быстрее, чем любой другой метод строительства фундамента.

№2. Устойчивость.

С точки зрения простоты монолитный фундамент из плит при правильной конструкции прослужит около 50 лет. Из-за отсутствия сложных элементов в самой плите нет ничего плохого.

В бетоне нет швов, и до тех пор, пока опора и анкерные болты установлены правильно, у вас есть прочный фундамент, способный выдержать большой вес.

№3. Плохое обслуживание.

Чтобы поддерживать его в хорошем состоянии, вам не нужно ничего делать ежемесячно, если вы регулярно осматриваете его, чтобы убедиться в отсутствии зазоров в фундаменте.

№4. Энергоэффективный.

Между землей и домом нет места для фундамента из монолитных плит, а это значит, что вам не нужно тратить слишком много энергии на нагрев воздуха под ним в вашем доме. Даже в подвале или подвале есть постоянная трата энергии.

Это означает, что монолитное плиточное основание не только дешевле в краткосрочной перспективе, но и в долгосрочной перспективе, это сэкономит вам деньги.

Также читайте: Как удалить краску с бетона без химикатов | Процедура удаления краски с бетонной поверхности | Как смыть аэрозольную краску с бетона

Недостатки монолитно-плитного фундамента:

№1. Нет доступа.

Подвал или подвал обеспечивает доступ к полу, что гарантирует, что в этом пространстве можно разместить водопровод, электрическую панель и проводку.

Также, если что-то пойдет не так с монолитным плиточным основанием, вы не сможете дотянуться до него, чтобы устранить проблему.

№2. Дорогой ремонт.

Хотя вещи с фундаментом из монолитных плит редко выходят из строя, когда они ломаются, это может быть невероятно дорогостоящим.

Как правило, вам необходимо использовать стратегии, которые могут стоить тысячи долларов, такие как поддомкрачивание грунта или подъем основания.

№3. Плохая погода.

Ваш дом находится всего на 6 дюймов от земли и покрыт бетонными плитами, поэтому остальная часть здания будет уязвима для наводнений.Это серьезная уязвимость в определенных частях мира.

№4. Цена перепродажи дома.

В некоторых случаях монолитная плита может снизить стоимость вашего дома. Если у вас более старая основа из монолитных плит, потенциальный покупатель обнаружит, что может потребоваться дорогостоящий ремонт.

Если вы спроектировали его самостоятельно, покупатель может быть не уверен в его результатах.

Также читайте: Сталь прочнее бетона | Стоимость стальных и бетонных конструкций | Сталь против бетона | Насколько прочен бетон | Стоимость бетонных и стальных зданий

Монолитная плита:

В конструкции бетонных плит монолитная плита — это термин, используемый для описания бетонных конструктивных элементов, таких как опоры, плиты, фундаменты, опорные балки, опоры и колонны, заливаемые одновременно.

Монолитная цементная плита подходит не только для бетонирования на земле, но и для подвесной плиты.

Использование опорных материалов позволяет производить заливку бетонных плит монолитно с бетонными балками и колоннами, при этом подвесная бетонная плита находится над уровнем земли.

Монолитные плиты — это фундаментные конструкции, спроектированные с помощью единой бетонной заливки, обычно состоящие из бетонной плиты толщиной 4 дюйма с утолщенными внутренними секциями под несущими стенами и часто утолщенными по краям периметра.

Среди преимуществ монолитных плит:

• Более быстрое среднее время строительства.
• Цена выше.
• Очень прочный, особенно с добавлением арматуры из стали и фибровой сетки.
• Его можно улучшить, добавив дополнительное натяжение на слабых участках почвы.

Также читайте: Что такое поперечная балка | Детали поперечной балки | Преимущества использования поперечной балки | Усиление анкерных балок | Зачем нужна бетонная анкерная балка

Как сформировать монолитную плиту?

Правильная планировка площадки и усиление бетона являются важнейшими критериями при возведении монолитной плиты.

№1. Почва.

Необходимо уплотнить грунт под плитой и не содержать органических веществ. Если верхний слой почвы соскребается, он обычно достаточно цементирует ненарушенную почву внизу.

Важно хорошо дренировать почву. Важно учитывать потоки воды, и необходимо подготовить правильное перенаправление, чтобы оно не подрезало плиту.

№2. Траншеи по периметру.

Утолщенный край монолитной плиты образован траншеей по окружности плиты.В теплом климате траншея может быть только фут глубиной и фут шириной.

Траншея должна быть глубиной до 2 футов в местах, где проникают морозы, и может быть изолирована, чтобы предотвратить образование морозного пучения под плитой.

№3. Гравий.

Плотный гравий рассыпается под плитой и в траншеях на глубину от 3-1 / 2 до 4 и более дюймов. Хорошо дренируемый гравий с заполнителями от 3/8 до 3/4 дюйма является популярным вариантом.

№4. Армирование.

Плетеная проволочная сетка размером 6 дюймов на 6 дюймов (6 ″ x 6 ″) используется в стандартной установке, которая размещается на стулах из арматуры так, чтобы ее можно было расположить ближе к середине готовой плиты.

Для усиления утолщенной кромки обычно используется арматурный стержень №4 . Там, в нижней части траншеи, две последовательные планки могут быть расположены рядом друг с другом, начиная с одной планки в верхней части.

Арматуру следует закладывать в траншеи и постоянно связывать.

№ 5. Конкретный.

Очень часто бетон определяется как 3000 фунтов на квадратный дюйм, а также как минимум 4 дюйма толщиной. В конце плиты должно быть не менее 6 дюймов над уровнем грунта.Земля, покрывающая его, должна иметь уклон от плиты.

№6. Анкерные болты.

С помощью анкерных болтов 1/2 дюйма нижние плиты строительных стен прикрепляются к плите. На концах, которые вставляются в бетон, когда он уже влажный, эти болты имеют J- или L-образную форму.

Другие стороны анкерных болтов имеют резьбу, так что верхняя часть настенной пластины может быть затянута гайками. Обычно анкерные болты расположены на расстоянии 6 футов от середины.

Также читайте: Железобетонный каркас | Бетонное каркасное строительство | Строительство бетонных зданий | Каркасная конструкция | Типы рамы

Монолитное строительство:

Монолитная система строительства с алюминиевой опалубкой — это быстрое и устойчивое к стихийным бедствиям сооружение, новая разработка, позволяющая создавать экономичные и быстрые массовые жилые дома.

Монолитная архитектура — это механизм, с помощью которого одновременно размещаются стены и плиты.

В этой системе свежая цементная смесь помещается в легкое устройство для формования алюминия с арматурными стержнями, необходимыми для обеспечения необходимой прочности.

Метод довольно прост, так как стены и плиты отливаются за один раз. Это подходит для многоэтажного строительства, что дает возможность быстрого повсеместного строительства.

Позволяя более эффективно использовать время, ресурсы и строительные материалы, такие как сталь и цемент, эта технология обеспечивает более быстрые альтернативы быстро растущему дефициту жилья в городских районах.

Когда мы идем к массовому жилищному строительству, оно предлагает быстрое развитие с оптимальными затратами и временем, особенно для экономически более слабых слоев и классов с низким доходом, которые многочисленны без домов.

Это высокоэффективная технология, которая одновременно упрощает бетонирование всех компонентов, таких как стены, крыша и т. Д., В результате чего получается очень прочная монолитная конструкция.

Этот метод требует использования неквалифицированного и полуквалифицированного (ручного) труда и, следовательно, не требует использования дорогостоящего строительного оборудования.

Следовательно, рентабельно

• Модульные конструкции в широко распространенных жилых комплексах открывают новые возможности для повторного использования опалубки, что делает эту технологию весьма рентабельной.
• Материал опалубки (алюминий или HDPE) является экологически чистым и исключает использование ценных пород древесины из природных ресурсов. Это делает устройство экологически безопасным.
• Эта система обеспечивает превосходное управление качеством всей структуры в соответствии с BIS и другими международными стандартами.
• Нет необходимости в плитке, блоках и штукатурке.
• Стоимость надстройки и фундамента может быть снижена без потери прочности благодаря уменьшенной статической нагрузке примерно на 50 процентов.
• Коробчатое поведение по существу создает очень высокую прочность конструкции, делая ее устойчивой к землетрясениям, ветру / циклонам, действующим вертикальным и горизонтальным силам.
• Превосходно обработанная поверхность исключает необходимость дорогостоящей штукатурки и укрепляет относительно полностью водонепроницаемую поверхность.
• Из-за меньшей толщины стен для данной зоны цоколя доступно больше коврового пространства.
• Монолитная бетонная конструкция обеспечивает точную подготовку и гарантированное регулирование консистенции.

В системе монолитного железобетонного здания используется метод опалубки, который позволяет отливать стены и плиты в соответствии с заранее определенным процессом.

Он сочетает в себе скорость, эффективность и точность производства с эффективностью и экономичностью конструирования на месте.

В результате получается 3-х железобетонное здание, материалы которого должны быть достаточно высокого качества, чтобы обеспечить только ограниченную отделку, в то время как торцевые стены и фасады легко завершить.

Поскольку пол, стена и плита построены как единая конструкция, армирование является непрерывным и сцепляется со всеми конструктивными элементами здания, такими как фундамент, стены и плиты.

Следовательно, колонны и балки не нужны, в результате чего получаются тонкие детали, обеспечивающие высокую устойчивость к землетрясениям, циклонам, ветрам и наводнениям.

Также читайте: Что такое конструкция перекрытия | Типы конструкции перекрытий | Что такое плита перекрытия | Типы плит перекрытия | Толщина бетонных плит | Сборные бетонные плиты

Краткая записка

Плита монолитная.

Монолитный означает «все за одну заливку», поэтому фундамент строится за одну заливку, состоящую из бетонной плиты с более толстыми участками под несущими стенами и краями по всему периметру, которые заменяют нижние колонтитулы.Поскольку эта Slab заливается сразу, это намного быстрее и снижает затраты на рабочую силу.

Монолитное строительство.

Монолитная конструкция означает, что вся конструкция вместе с плитой отливается одновременно. Для возведения монолитной конструкции , нам потребовалась опалубка для постройки . В этом проекте мы обсуждаем важность использования монолитной конструкции работы для многоэтажных домов.

Понравился пост? Поделитесь этим с вашими друзьями!

Рекомендуемое чтение —

проблем с монолитным фундаментом | Блог Javic Homes

Некоторое время мы избегали этой темы. Посмотрим правде в глаза, домашние фонды так же увлекательны, как разговоры о шинах вашего автомобиля. Вы, возможно, помните старый лозунг рекламы шин: «Шины некрасивые!» То же самое и с фундаментом дома.Как и на ваших шинах, на них обоих много езда.

Когда дело доходит до домов по индивидуальному заказу во Флориде, есть два типа фундаментов — монолитные и каркасные. Некоторые люди назовут монолитный плавающим фундаментом, а другие — стеной-стойкой — нижним колонтитулом. В любом случае, вот краткое определение и того, и другого.

• Монолитные плиты (фото ниже) — это фундаментные системы, построенные как одна бетонная заливка, состоящая из бетонной плиты с утолщенными частями плиты под несущими стенами и краями по всему периметру.
• Стеновые плиты — это фундаментные системы, состоящие из трех компонентов; нижний колонтитул для передачи нагрузки на подстилающий грунт, кладочный фундамент и залитую плиту.

У монолитных плит есть свои преимущества. По сравнению с плитой «стебель-стена» ее построить быстрее и дешевле из-за меньших трудозатрат. Тем не менее, с монолитным фундаментом существуют серьезные проблемы.

• Их нельзя использовать там, где под домом много засыпанной грязи (например, в жилых домах, где было залито много дырок), потому что бетон будет иметь тенденцию к растрескиванию.
• Их нельзя использовать на наклонных участках домов, потому что они потребуют много бетона и станут слишком дорогими.
• Их нельзя использовать для домов, которые должны быть приподняты из-за внешнего вида или из-за требований кодекса, например, в зонах затопления.
• Они имеют тенденцию к растрескиванию по утолщенному периметру при использовании значительных весовых нагрузок, как, например, блочные наружные стены.

Из всех этих проблем следует беспокоиться именно о трещинах. Бетон с трещинами сам по себе не проблема.На самом деле это довольно распространенное явление. Обычно контрольные надрезы выполняются на плитах, чтобы избежать растрескивания. В случае монолитной плиты с трещинами трещины вдоль утолщенных краев могут стать структурными проблемами. Они часто отражаются на других участках, таких как гипсокартон и пол, из-за движения в каркасных стенах из-за растрескивания. В некоторых действительно плохих ситуациях это может повлиять на пол и стропильные системы.

Даже с меньшими сроками строительства и меньшими затратами на монолитный фундамент я все время рекомендую нашим заказчикам фундамент со стенкой из ствола.Как и ваши шины, прочный фундамент не стоит риска.

Джон Соломон

www.JAVICHOMES.com

Исследование строительства монолитного фундамента

| Скотч-Плейнс, штат Нью-Джерси, участок

Этот пост был добавлен участником сообщества.Мнения, выраженные здесь, принадлежат автору.

Некоторое время мы избегали этой темы. Посмотрим правде в глаза, домашние фонды так же увлекательны, как разговоры о выращивании вашей травы. Что касается цокольных этажей, то есть два типа фундаментов — монолитные и стандартные. Некоторые люди назовут монолитным плавающим фундаментом, а другие — стандартным фундаментом нижнего колонтитула. Тем не менее, вот краткое определение и того, и другого.

Подписаться

• Монолитные плиты — это фундаментные системы, построенные как одна бетонная заливка, состоящая из бетонной плиты с утолщенными частями плиты под несущими стенами и краями по всему периметру, которые заменяют нижние колонтитулы.
• Стандартные плиты — это фундаментные системы, состоящие из трех компонентов; нижний колонтитул для передачи нагрузки на подстилающий грунт, кладочный фундамент и залитую плиту.

Подписаться

Монолитные фундаменты возвести очень просто. Все это можно сделать за один день.

Монолитные фундаменты (MF)

Монолитные — это «заливка все в одном». Это означает, что опоры и пол заливаются одним выстрелом.

Глубина

Монолитный фундамент имеет глубину всего 12 дюймов. Это измеряется от дна отверстия до монолитного определения: «Имея массивную однородную структуру, не допускающую индивидуальных вариаций», согласно Стандартному словарю Funk & Wagnall.

При правильном армировании это основа выбора с точки зрения стоимости, скорости и структуры. Его также легче всего передать. Когда бетон заливается целиком и подкрепляется достаточным количеством стали, чтобы не расслаиваться, это, безусловно, лучший выбор.Без армирования швов и холодных стыков не бывает. Сборные опоры не используются.

Монолитный: Определение монолитного плиточного фундамента: заливные бетонные основания и бетонный пол заливаются одновременно как одна непрерывная система.

• Земляные работы и бетонные опалубки используются для формирования частей фундамента и стен фундамента сооружения. Поддерживаемые плиты — (см. Плиту на рисунке выше)

  Определение фундамента из поддерживаемой плиты: заливная бетонная плита поддерживается на опоре / фундаменте / шпильках.Уязвимы к микротрещинам ступенек в стенах блоков, которые опираются на плиту; (Флорида за Марка Крамера). Трещины от микроволокна до 3/16 обычно в верхней части выступа плиты.

Бетонное покрытие или пол, поверхностный слой которого сформирован как единое целое с плитой внизу.

Мнения, выраженные в этом сообщении, принадлежат автору. Хотите публиковать сообщения в патче? Зарегистрируйте учетную запись пользователя.

Исследование строительства монолитного фундамента

Правила ответа:

• Будьте вежливы. Это место для дружеских дискуссий на местном уровне. Запрещается использовать расистские, дискриминационные, вульгарные или угрожающие выражения.
• Будьте прозрачными. Используйте свое настоящее имя и подтверждайте свои претензии.
• Держите это местным и актуальным. Убедитесь, что ваши ответы соответствуют теме.
• Ознакомьтесь с Правилами сообщества по исправлению.

Ответить на эту статьюОтветить

Что нужно знать

Вот как решить, должен ли ваш новый дом стоять на плите

Думаете о строительстве дома своей мечты, о доме престарелых, пустом доме для ночлега или старом доме — если вы только начинаете жизнь в одиночку, возможно, с молодой семьей? Одно из первых решений, которое вам нужно будет принять, — это на каком фундаменте построить дом.

Фундамент дома — это основная несущая часть конструкции, и его опоры должны проходить под землей на глубину, превышающую региональную линию промерзания. Для жилищного строительства различают три основных типа фундаментов:

• Плита

• Подвал

• Ползунок.

Независимо от того, какой тип вы выберете, фундамент дома имеет три основные обязанности:

Здесь мы обсудим наиболее распространенный тип фундамента: перекрытие.

Важно помнить, что основы вечны. Поэтому мы рассмотрим как плюсы, так и минусы плиточного фундамента, чтобы вы могли решить, подходит ли вам такой фундамент.

Этот загородный дом в стиле ранчо с 3 спальнями и 2,5 ванными комнатами спроектирован с бетонной плитой в качестве стандартного фундамента. Только дома, построенные на бетонной плите, могут казаться такими низкими к земле и иметь беспрепятственный вход (то есть с одной ступенькой или без нее) (План № 196-1206).

Что такое плитный фундамент?

Фундамент из плит — это большая толстая бетонная плита, которая используется в качестве фундаментной основы дома, которая является самой низкой несущей частью здания и простирается ниже уровня земли.

Обычно он имеет толщину не менее четырех дюймов в центре, хотя иногда может достигать шести дюймов. Однако края — или опоры — плиточного фундамента толще, чем центр, и проходят ниже линии замерзания, чтобы обеспечить дополнительную прочность и устойчивость по периметру, поскольку обычно именно здесь будут опираться несущие стены дома.

Термин «монолитный фундамент из плит» может звучать так, как будто это что-то из каменного века, но «монолитный» просто означает монолитный. Заливка бетона за один раз делает фундамент из плит привлекательным вариантом для проектов DIY, таких как сарай для инструментов или домик у бассейна.

Однако при строительстве дома требуется небольшая подготовка, для которой необходим профессионал.

Постройка

Для начала подрядчики будут заливать бетонные нижние колонтитулы примерно на 24–48 дюймов ниже предполагаемого уровня отделки (или глубже, если линия промерзания уходит глубже), что с точки зрения непрофессионала является высотой поверхности земли после завершения всех работ.

После нижних колонтитулов подрядчики могут добавлять минимум два слоя бетонного блока.

Как только это установлено, строители могут добавлять все внутренние трубопроводы. Обычно строители должны установить водосточные трубы и вентиляционные отверстия, которые соединяются с линиями канализации или септика, большей частью линий водоснабжения, а иногда и некоторыми электрическими трубопроводами до того, как будет залит последний слой бетона. Это означает, что водопроводные трубы и трубопроводы фактически встроены в плиту.

Плавающая плита

Вы можете услышать о «плавающей плите», когда собираетесь купить или построить дом.

Как правило, под последним слоем бетона также имеется слой гравия толщиной от четырех до шести дюймов, часто с пластиковым листом толщиной в несколько миллиметров, чтобы изолировать влагу. Это сопровождается сеткой и стальной арматурой.

Это известно как плавающая плита, потому что она «плавает» на поверхности почвы, в то время как глубокий бетон по краям плиты удерживает ее на месте. Если вы живете в более холодном климате, эти края должны быть достаточно глубокими, чтобы оставаться ниже линии мороза в зимние месяцы.

Здесь деревянная опалубка для плитного фундамента ждет заливки бетона. Внутри формы — слой щебня, пластиковая пароизоляция, слой изоляции, а также сетка из стальной арматуры и толстой проволочной сетки для армирования. Фундамент по периметру проходит ниже линии промерзания (фото : © Андрей Цынхарюк / 123RF ).

Преимущества

Вот несколько причин, по которым вам может быть полезно выбрать фундамент из плит:

1.Низкая стоимость

Если вы ограничены в средствах, фундамент из плит может отлично подойти, потому что зачастую это самый дешевый вариант фундамента.

По состоянию на 2020 год монолитный фундамент из плит в среднем стоит около 4–5 долларов за квадратный фут. Для сравнения: ползунок стоит около 7 долларов за квадратный фут, а подвал — около 18 долларов за квадратный фут. Благодаря этому вы можете легко сэкономить от 30% до 70% на стоимости строительства фундамента.

Помимо относительно недорогой установки, плиточный фундамент также экономит ваши деньги за счет снижения ваших счетов за электроэнергию в долгосрочной перспективе.Это связано с тем, что между землей и домом нет места, поэтому вам не нужно платить за обогрев или охлаждение «потраченного впустую пространства» — при условии, что плита изолирована от земли под ней.

Если вы пытаетесь сэкономить на стоимости строительства дома, вы можете подумать о небольшом доме, таком как этот: 1-этажный, 3-комнатный, 2-ванный, 1260 кв. Футов. Дом в загородном стиле, стандартная планировка которого с плиточным фундаментом — самый дешевый вариант (план № 178-1175).

2.Требуется небольшое обслуживание

Поскольку фундамент из плит практически не требует обслуживания, строители часто видят в этом еще большую экономию в долгосрочной перспективе.

Поскольку их конструкция проста, мало что может случиться. Таким образом, если бетонные плиты построены правильно (что обычно и бывает), они прослужат не менее 50 лет, а, скорее всего, намного дольше. В то же время домовладельцам действительно не нужно много делать, за исключением периодических проверок, чтобы убедиться, что нет трещин.

3.Сильный

Есть несколько причин, по которым фундамент может быть слабым или поврежденным, но плиточному фундаменту их удается избежать. Например:

• Холодный стык. Холодный шов — это слабое место в бетоне, вызванное слишком длительным перерывом между заливкой слоев бетона.

• Шов. Шов — это место соединения двух отдельных частей фундамента.

Поскольку фундамент из плит представляет собой один элемент, залитый сразу, ни один из этих недостатков отсутствует, что делает фундамент жестким, устойчивым и прочным.

Бетон для плиты обычно укладывается за одну заливку, поэтому рабочие должны работать быстро, чтобы размазать мокрый бетон и затереть его, пока он не схватился слишком сильно (фото : © sommersby / 123RF ).

4. Экономия времени

Это относительно быстрый процесс строительства плиточного фундамента.

Фактически, после завершения подготовительных работ (таких как уплотнение почвы, насыпание гравия и т. Д.) Вы можете фактически залить бетонный фундамент всего за несколько часов.

Однако важно помнить, что, хотя фактическая заливка занимает всего несколько часов, из-за толщины бетона все же требуется несколько дней для высыхания. Тем не менее, время завершения строительства по-прежнему быстрее, чем у любого другого типа фундамента.

5. Доступ с уровня земли

При выборе типа фундамента следует учитывать доступность дома. Поскольку здесь нет подвала или места для ползания, которое поднимает входную дверь как минимум на 18 дюймов над уровнем земли, дома с плиточным фундаментом расположены ближе к земле или на уровне земли, что уменьшает или устраняет количество ступенек, необходимых для доступа к дом.

Это 3 спальни, 2 ванные комнаты, 1693 кв. Фута. дом, спроектированный для строительства на плите, находится на уровне земли, с минимальной «погодной ступенькой», предотвращающей попадание снега или воды в дом, у входной двери (план №204-1000).

Недостатки

Хотя фундамент из плит является популярным и экономичным выбором, у него есть несколько недостатков, которые следует учитывать.

1. Для систем отопления, вентиляции и кондиционирования требуется больше места на полу

Поскольку под домом нет места, где можно было бы спрятать водонагреватели, системы отопления помещений и кондиционеры для кондиционеров, эти приборы часто находят дом на первом этаже здания с плиточным фундаментом.

Несмотря на то, что они не слишком большие по размеру, они занимают место, которое могло быть использовано для чего-то другого. Однако по большому счету это может быть довольно незначительным недостатком.

Этот дом в акадском стиле с 3 спальнями и 2 ванными комнатами (вверху) спроектирован для плитного фундамента. Поскольку его площадь 1600 кв. Футов. План этажа (внизу) показывает, что нет места, предназначенного для водонагревателя или системы (ов) отопления / охлаждения. Вы можете поставить водонагреватель и небольшую систему отопления в складское помещение в задней части гаража, жертвуя местом для хранения.Если система отопления слишком велика для этого помещения, вы также можете установить систему приточного воздуха на чердаке. В противном случае вам придется вырезать дополнительное пространство на плане этажа (план № 142-1063).

2. Дорогой ремонт

Это главный недостаток бетонных подушек: они не гибкие для работы. Есть как минимум два случая, когда вам придется столкнуться с дорогостоящим ремонтом.

Что-то идет не так с утилитами

Как уже упоминалось, при строительстве фундамента из плит водопровод и электропроводка проходят под плитой (или внутри нее).Так что, если что-то пойдет не так, вы получите больший счет, потому что ремонтнику нужно пробить плиту, чтобы найти проблему.

Однако в последние годы были внесены улучшения с введением таких вещей, как водопроводные линии из сшитого полиэтилена (водопровод Pex), поэтому потребность в таком серьезном ремонте не так высока, как в прошлом.

Что-то идет не так с самим фондом

Фундамент из плит может треснуть.Это редкое явление, но все же случается. И когда это действительно произойдет, его устранение, вероятно, будет стоить тысячи долларов — и немало сбоев — исправить.

Эта готовая бетонная плита станет прочным основанием для дома. Но обратите внимание на водопроводные линии, идущие от поверхности бетона. Если что-то пойдет не так с водопроводными или сливными линиями, исправить это не так просто, как это было бы с подвальным помещением или фундаментом подвала — скорее всего, сломав плиту отбойным молотком, чтобы устранить проблему (фото : © Leonid Еремейчук / 123РФ ).

3. Стоимость при перепродаже

Как уже упоминалось, фундамент из плит может прослужить не менее 50 лет при минимальном техническом обслуживании или ремонте; однако, если вы продаете дом со старым монолитным плиточным фундаментом, то есть дом, в котором нет новой сантехники Pex и т.п., то покупатели могут рассматривать недвижимость в более негативном свете, потому что они предполагают, что дорогостоящий ремонт может быть совсем близко. угол.

Вам нужен фундамент из плит?

После рассмотрения всех «за» и «против» следует принять во внимание еще несколько факторов, касающихся плиточного фундамента.

Главный из них — климат. Особенно в Соединенных Штатах существует разница в популярности типов фундаментов в зависимости от климата региона.

Например, в более умеренном климате установка фундамента из монолитных плит может повысить общую энергоэффективность. В пустынном климате для этой цели лучше всего подойдет ползун, в то время как в условиях морозного климата это, вероятно, подвал.

Еще одно соображение — это топография и почвенные условия. Например, в районах с высоким уровнем грунтовых вод предпочтительны фундамент из плит и подползников.То же самое верно в районах с песчаными почвами, например в пустынях, или в районах, где коренная порода находится близко к поверхности земли, например в горных районах.

Исследование Национальной ассоциации домостроителей показало, что в 84% домов на верхнем Среднем Западе есть подвалы, но менее чем в 1% домов в Техасе, Луизиане и Оклахоме.

Обязательно поговорите со своим риэлтором и подрядчиком о том, какие передовые методы подходят для вашего района, в частности, о местном климате и топографии, и всегда консультируйтесь с местными инженерами относительно наилучшего фундамента для вашего конкретного участка застройки.

Монолитный фундамент из плит — недорогой, прочный, долговечный и простой в установке вариант фундамента. Но если что-то пойдет не так, исправить это непросто.

Ленточный фундамент своими руками: пошаговая инструкция

Из нескольких существую­щих видов фундаментов лен­точный пользуется наиболь­шей популярностью в частном домостроении. Нередко его совме­щают со свайным (свайно­-ленточным), что тоже является вариантом, до­стойным внимания. В этой статье вас ждет пошаговая инструкция укладки ленточного фундамента.

1.Как сделать прочное основание
2.Траншея
3.Укладка
4.Связка арматурой
5.Опалубка
6.Выбор бетона
7.Расчет материалов
8. Советы по заливке

Фото: Ленточный фундамет очень часто используется при строительстве

Как правильно сделать ленточный фундамент

Чаще всего такое основание выбирают для дома, в котором будет подвал либо теплое подполье. Глубина заложения зависит от состава грунта и глубины его промерзания.

После разработки проек­та дома или бани, выбора их местоположения можно при­ступить к возведению фунда­мента.

При необходимости можно найти информацию о том, как утеплить ленточный фундамент.

Разбивка осей производится с помощью тео­долита, при его отсутствии – с помощью колышков и шнура (этот вариант, конечно, лучше применять при строительстве более простых сооружений, например, бани, домика для го­стей и т. п.).Фото: Разбивка осей ленточного фундамента

Как выкопать траншеи для ленточного фундамента

Далее требуется выкопать траншею – для этого нужен человек и лопа­та. Если человек ленивый или имеет лишние финансы, то вы­зывается спецтехника, к при­меру, мини-экскаватор, имею­щий небольшой ковш. Траншея будет готова быстро, но платно. Фото: Траншея под ленточный фундамент

Как укладывать ленточный фундамент, с чего начать работу

Устройство бе­тонного основания начина­ется с заполнения траншеи песком, который потом трам­буется щебнем либо гравием. Каждый слой обычно делают сантиметров 15—20.Фото: Для устройства фундамента траншею заполняют песком

После укладки щебня выпол­няется «подбетонка» цемент­ным раствором слоем 5-10 см. В зависимости от погоды, рас­твор набирает прочность по­рядка 50% в течение 5-7 дней.

Следующий этап – укладка арматуры. В советские време­на было обязательным перед ее укладкой выполнять гидроизолирующий слой. Сейчас многие этот этап пропускают. Особо страшного ничего не случит­ся, тут многие сами для себя решают: делать гидроизоляцию или нет.

________________________________

Ес­ли вы решили, что гидроизоляция нужна, то можно использовать множество специальных материалов: рубероид, различные гидрои­золирующие составы и другие.

________________________________Фото: Укладка арматуры

Как связать ленточный фундамент с помощью арматуры

Укладка арматуры произ­водится следующим образом: выполняется продольное и по­перечное армирование арма­турными стержнями, которые связываются вязальной про­волокой.

Что ка­сается использования сварки для этих целей, сварное сое­динение, конечно, некоторые используют, что греха таить. Но необходимо учитывать, что места сварки будут больше подвержены коррозии.Фото: Сварка арматуры

Иногда приходится выполнять не только горизонталь­ное армирование, но и делать более сложный армакаркас, что зависит от тяжести стен и перекрытий.

Какие материалы нужны для опалубки ленточного фундамента

Дустройства опалубки ис­пользуют различные материа­лы: доски, шифер, стекло-маг­ниевые листы (СМЛ), фанеру, металлическую опалубку. Фото: Устройство опалубки

Какой бетон нужно выбрать для ленточного фундамента

Выбор марки бетона зави­сит от погодных условий. При самых благоприятных условиях берут марку М200 и выше. При холодной погоде – М300-400. В холодное время также нужно ввести специальные добавки: пластифицирующие, морозостойкие, ускоряющие твердение бетонной смеси.

_____________________________

Количество добавок, исполь­зуемых в приготовлении, специально рассчитывать не нужно, все указывается на таре (при какой погоде и сколько), обычно это 1-2%.

_____________________________

Для строительства фундамен­та для бани многие рекоменду­ют использовать легкие бето­ны: керамзитобетон, арболит, шлакобетон. Они обеспечивают хорошую тепло­изоляцию.

Фото: Заливка фундамента бетоном

Как рассчитать количество бетона на ленточный фундамент

Если вы делаете бетонный раствор сами, то соотношение песок/щебень/цемент может быть 3/5/1, водоцементное со­отношение – 0,5. Количество бетона, которое вам будет необходимо, рассчитывается умножением длины на ширину и на высоту фундамента.

1. Используйте чистый пе­сок, гравий и воду. Посмотри­те, чтобы в гравии и песке не было глины, земли.

2. Соотношение частей для бетонной смеси может не­много варьироваться, но гра­вия должно быть больше пе­ска в 1,5-2 раза.

3. Не забывайте, что мо­крый песок или гравий также содержат воду.

4. Если погода холодная, можно использовать подогре­тую воду, чтобы ускорить твер­дение.

5. Если на улице жарко, то вода должна быть холодной, чтобы схватывание не проис­ходило слишком быстро.

Фото: Важно правильно рассчитать количество бетона

Как правильно залить ленточный фундамент: лайфхаки от профессионала

После заливки бетонной смеси в опалубку ее нужно проткнуть в нескольких местах щупом, чтобы убрать воздух, а также снаружи простучать деревянным молотком.

Если в хозяйстве имеется строитель­ный вибратор, то очень хоро­шо с его помощью уплотнить бетонную смесь.

Опалубку снимают обычно через три дня. После того как бетон наберет достаточную прочность, выполняется сле­дующий этап строительных работ – устройство цоколя. А затем можно приступить к ги­дроизоляции фундамента.

Фото: Уплотнение бетона с помощью строительного вибратора

______________________________

Почитайте еще по теме

Благоустройство дачного участка: планируем, строим, создаем красоту и уют

Строительство ленточного фундамента для дома своими руками фото

Ленточный фундамент своими руками можно сделать для дома из кирпича, дерева, бетона, пеноблоков. Они бывают двух видов: монолитные и сборные. Прочность ленточного фундамента сделанного своими руками даже начинающим строителем достаточно такова, что сможет выдержать стены даже из тяжелого железобетона. Качество и долговечность практически любой постройки на прямую зависит от того, насколько правильно сделан фундамент. Если в планах сделать фундамент для дома своими руками, то стоит очень хорошо изучить данный вопрос.

На первый взгляд может показаться, что ленточный фундамент достаточно прост и сделать его не особо трудно даже своими руками, но это ошибка, поскольку данная работа очень трудоемкая, и к тому же, еще и влетит в немалую копеечку. Точнее сказать, такой фундамент обойдется примерно в треть суммы от всей стройки дома. Срок эксплуатации ленточного фундамента не менее 120 лет.

Важным моментом при работе над фундаментом есть определение качества и состояния грунта, на котором будет стоять дом, а также от этого зависит глубина закладки фундамента. Стоит отметить, что для нашей местности эта глубина состоит от 0,5 до 1 метра.

Также стоит учитывать и то, что закладку фундамента нужно обязательно начинать в теплое время года, чтобы правильно определить состояние грунта. Затем роется траншея под заливку, которую конечно быстрее сделать специальной техникой, но углы лучше подправить вручную при помощи обычной лопаты. Далее насыпается песчаный слой примерно 15 см и, предварительно хорошо смоченный водой, утрамбовывается.

Следующим этапом работ будет постройка опалубки, гидроизоляция и армирование.

Опалубка может не понадобиться лишь в том случае, если грунт достаточно твердый. На дно подготовленной траншеи укладывается битый кирпич или гравий, а за тем можно и сделать армирование.

Гидроизоляция фундамента рубероидом достаточно распространенный метод, но имеет один недостаток. Через несколько лет эксплуатации рубероид будет давать трещины и отходить от стен и придется периодически делать ремонт фундамента дома. Этого можно избежать в дальнейшем просто добавив в бетон специальную смесь пенетрол, которая и будет служить гидроизоляционным элементом для вашего фундамента. Такой состав сделает фундамент водонепроницаемым и соответственно более долговечным.

Марка бетона должна быть выбрана в зависимости от количества этажей в доме, то есть от предполагаемой нагрузки. Для дома в два этажа вполне подойдет бетон марки М200. Бетон стоит заливать практически одновременно по всему фундаменту.

Так как сделать это при помощи бетономешалки будет практически невозможно, то стоит для этой цели нанять специализированную машину, которая сделает за вас данную работу. Во время заливки бетон нужно утрамбовывать с помощью специального инструмента, а также периодически прокалывать фундамент, чтобы вышел весь воздух. До полного высыхания фундамента должно пройти не меньше одного месяца. Во время слишком палящего солнца заливка поливается водой, чтобы избежать появления трещин.

Затеяв постройку дома, все же лучше привлечь специалистов, которые правильно сделают все замеры и подсчеты, чтобы в дальнейшем фундамент крепко стоял и удерживал все ваше жилище.

Как сделать ленточный фундамент. Парк Хаус

Как правильно заложить фундамент для дома. Академия РДС

Данная информация взята с сайта компании «РДС Строй» https://rdstroy.ru
Со страницы https://rdstroy.ru/akademia-rds/kafedra-zhelezobetonnykh-izdeliy/kak-pravilno-zalozhit-fundament-dlya-doma/

Значение фундамента для любой постройки – трудно переоценить, ведь надежная основа здания является первостепенным условием его многолетней эксплуатации без каких-либо проблем. Разрабатывать проект фундамента под дом желательно совместно с опытными специалистами и, хоть порядок закладки сложный и трудоемкий процесс, владея соответствующими знаниями, можно выполнить работы своими руками.

Фундамент дома

Как рассчитать работы по закладке фундамента?

Необходимые параметры, которые нужно знать, чтобы правильно рассчитать работы по закладке фундамента:

1. Тип грунта и уровень грунтовых вод на участке, просадочность почвы, рельеф местности.
2. Количество сезонных осадков.
3. Тип дома и его вес.
4. Планируется ли строительство подвала или других смежных построек.

Существует два способа определения глубины грунтовых вод: бурение скважин и с помощью колодца. Имея на руках данные почвы и план строительства всего дома можно определиться с видом и глубиной закладки фундамента.

Чем глубже промерзает почва зимой, тем глубже должен быть фундамент. Минимальная глубина закладки фундамента под дом без подвала для песчаного грунта не менее 50 см, для глинистого – 70 см.

Виды фундамента

• Ленточный, самый надежный. Устанавливается на прочном грунте, используется при постройке тяжелых, многоэтажных домов. Требует больших затрат на материалы.
• Сборный блочный фундамент. Бетонные или жезебетонные блоки устанавливаются в котловане на цементный раствор. Блоки стягиваются стальной проволокой. Такой тип закладки очень быстрый, но дорогостоящий.
• Свайный или столбчатый фундамент, подходит для заболоченной почвы. Применяют под каркасные или деревянные дома.
• Монолитный, используют если грунт рыхлый. На плиты устанавливаются тяжелые сваи и дом вполне защищен от проседания.
• Кирпичный фундамент отличается низкой долговечностью. Кирпич в таких случаях используют красный влагостойкий.

Ленточный фундамент пользуется наибольшей популярностью, если вы хотите дом с подвалом и цокольным этажом. Он относительно недорогой и прочный, способен выдерживать большие нагрузки. Глубина закладки ленточного фундамента также зависит от прочности и влажности грунта.

Возведение ленточного фундамента

Ленточный фундамент – это сплошная, без разрывов, полоса основания определенной ширины и глубины залегания, установленная по периметру здания и по месту расположения других несущих стен и перегородок.

Ленточный фундамент

Выбор должен пасть на этот вид фундамента:

• Если планируется строительство с применением тяжеловесных материалов, оказывающих большую нагрузку на основание, требующую равномерного ее распределения на большой площади. Это относится к кирпичным, каменным домам, железобетонным постройкам станам из шлакоблоков и других подобных материалов.
• Как правило, ленточный фундамент становится обязательным при многоуровневой постройке, при использовании тяжелых межэтажных перекрытий, при использовании чердака в качестве полноценного мансардного жилого помещения.
• Не обойтись без ленточного фундамента, если в планах хозяев – иметь оборудованный подвал или цокольный этаж, например, для устройства гаража, мастерской, бани, зоны для отдыха или занятия спортом и т.п. Ни один из других фундаментов такой возможности не предоставляет.
• Ленточный фундамент будет предпочтителен на участке с явной неоднородностью поверхностных слоев грунта.

Этапы возведения ленточного фундамента.

Весь процесс создания ленточного фундамента можно разделить на несколько этапов:

• разметка рабочей площадки;
• земляные работы;
• конструирование опалубки;
• армирование;
• заливка бетона.

Разметка рабочей площади и рытье траншеи

Перед заливкой основания, необходимо должным образом подготовить рабочую площадь. Она очищается от деревьев, корней, кустов, больших камней и других препятствий. После этого согласно плану дома с помощью кольев и шнура на площадку наносится разметка под фундамент. Разметку рабочей области следует выполнять внимательно, так как даже небольшие отклонения от плана могут привести к искривлению будущей конструкции.

Планировка местности и рытье траншеи

Если рабочая площадка ровная, то с разметкой, как правило, трудностей не бывает. При наличии сложного рельефа желательно иметь под рукой лазерный уровень. Будьте внимательны при разметке углов, они должны быть строго прямыми.

После того как с разметкой покончено, можно приступать к земляным работам. Рытье траншеи выполняется вручную или с помощью техники.

После того как траншея вырыта, ее дно и стенки проверяются на горизонтальную и вертикальную ровность строительным уровнем. Далее на дно котлована монтируется гравийная или песчаная подушка, которая тщательно утрамбовывается. Поверх подушки ложится шар гидроизоляционного материала (плотной полиэтиленовой пленки, рубероида и т.п.). Это помогает защитить фундамент от грунтовых вод и уменьшить уход влаги из бетона при схватывании.

Опалубка для ленточного фундамента

Опалубка для ленточного фундамента может быть собрана из досок толщиной более 4 см, а также из деревянных, металлических щитов или пенополистирольных плит. Для скрепления досок между собой применяются деревянные брусья сечением 5 см. Вкручивать саморезы или вбивать гвозди необходимо с внутренней стороны конструкции так, чтобы шляпки были углублены в древесину.

Сооружение опалубки

Для придания опалубки требуемой жесткости стенки с наружной стороны дополнительно фиксируются подпорками, а между собой – вертикальными перемычками с шагом 50-100 см. Чтобы бетон не проникал через щели между досками, опалубка изнутри покрывается слоем гидроизоляционного материала. Опалубка должна быть выше уровня земли на 0,3-0,4 м. Наземная часть будет являться цоколем дома. Собирая опалубку, нужно сразу вырезать отверстия в досках и уложить сточные трубы, так как после заливки бетона сделать это будет затруднительно.

Опалубка ленточного фундамента

Армирование и заливка бетона

Армирование ленточного фундамента является обязательной процедурой. В качестве арматуры применяются металлические стержни толщиной 8-12 мм. Они нарезаются отрезками требуемой длины и укладываются вдоль и поперек фундамента. Если глубина основания составляет более 40 см, то прутья нужно монтировать еще и вертикально.

Армирование фундамента

Для связки арматуры сварку использовать не рекомендуется, потому что такие соединения являются очагами коррозии.

Прутья крепятся к опалубке и соединяются между собой стальной проволокой. Сварочное соединение применять не рекомендуется, так как это со временем приведет к коррозии металла и ухудшению механических свойств основания.

Армирование фундамента

После того как с армированием покончено, можно начинать замес и заливку бетонного раствора. Для удаления из него пузырьков используют вибрационную машинку или уплотняют залитую смесь деревянным бруском. Верхний слой смеси выравнивают правилом или мастерком.

Через 10-15 дней после завершения работ деревянная опалубка разбирается, после чего внешние стенки фундамента обрабатываются жидкой или пленочной гидроизоляцией. Это позволит защитить основание от разрушающего воздействия грунтовых вод. На последнем этапе работ выполняется обратная засыпка с помощью песка.

С уважением,

Команда Факультета Строительных материалов

#РДС-Академия

Данная информация взята с сайта компании «РДС Строй» https://rdstroy.ru
Со страницы https://rdstroy.ru/akademia-rds/kafedra-zhelezobetonnykh-izdeliy/kak-pravilno-zalozhit-fundament-dlya-doma/

Как построить бетонный фундамент

Если вы строите новую пристройку к своему дому, то вам нужно знать, как сформировать бетонный фундаментный пол. Бетонный фундамент можно заливать в любую часть дома; Однако важно убедиться, что заливка произведена должным образом, чтобы пол прослужил долгие годы.

Стабильность бетонного фундамента влияет на структуру и целостность всего здания. Если в фундаменте есть слабые места, они нанесут вред зданию.Укладка и формирование бетонного фундамента на самом деле очень проста с правильными инструментами.

Шаг 1. Определите размер

Подсчитайте, на какую глубину вам нужно выкопать всю бетонную плиту. Толщина плиты обычно зависит от размера и применения пристройки. Если это гараж, то для него обычно требуется более толстый фундамент. Используйте сантиметровую ленту, чтобы измерить размер предлагаемой бетонной плиты и убедиться, что она соответствует размеру рассматриваемой комнаты.

Этап 2 — Земляные работы

Выкопайте и выкопайте участок фундаментной плиты. Выкопайте вдвое большую толщину плиты. Если вы собираетесь сделать плиту толщиной 3 дюйма, вам нужно будет вырыть яму глубиной не менее 6 дюймов.

Шаг 3 — Очистка ямы

После того, как вы выкопали яму, вам нужно очистить ее. Удалите из ямы все камни. Уплотните почву с помощью уплотнителя. Компакторы можно арендовать у многих строительных компаний. Насыпьте внутрь ямы песок или гравий.Это способствует дренажу, предотвращающему попадание воды на плиту.

Шаг 4 — Укладка барьера

Необходимо уложить барьерный материал для защиты бетонного пола. Ding so особенно важен, если вы закладываете бетонный фундамент внутри своего дома. Барьеры важны для предотвращения просачивания влаги вверх через бетонный пол.

Шаг 5 — Изготовление каркаса

Постройте каркас из дерева, чтобы удерживать бетон. Используйте больше деревянных секций в качестве направляющих для стяжки, чтобы пол был ровным.При этом убедитесь, что древесина прямая и не изогнута. Каркас должен быть готовым, чтобы бетон не высыпался.

Шаг 6 — Заливка бетона

Бетон можно перемешать в бетономешалке, а затем залить в деревянную раму. Направляющие для стяжки позволяют выровнять бетон. Завершите работу ручными мастерками.
Подождите, пока бетон не схватится должным образом. Подождите не менее 2 месяцев, прежде чем класть новый паркетный пол. Используйте шлифовальную машинку для удаления высоких или низких пятен на бетонном полу.

6 вещей, которые нужно сделать, прежде чем выкопать фундамент

Автор: Jae Curtis

3 ноября 2020 г. | Читать 4 мин.

Ваши планы выполнены, и вы приобрели свой участок. Вы, вероятно, жаждете начать строительство вашего нового дома. В конце концов, первые шаги — это первый шаг к процессу, и ваше волнение понятно.Но прежде чем вы возьмете верную лопату (или запланируете раскопки), есть несколько вещей, которые стоит отметить в своем списке дел.

Хотя часть контрольного списка раскопок будет заполнена вашим строителем, он помогает понять весь процесс. Таким образом, вы будете знать, что ваша земля действительно готова к процессу строительства. Следуйте вместе со своим строителем, поскольку последние штрихи наносятся на вашем участке перед копанием.

Получите скидки на ремонт дома

У нас есть коды купонов Home Depot и скидки от тысяч других розничных продавцов.

Посмотреть предложения

Getty Images

Посещение объекта

Ваш строитель должен всегда посещать ваш участок перед тем, как приступить к работе. Конечно, вы могли предоставить платные карты и исследования как часть процесса проектирования, но у вашего строителя также должен быть личный план местности. Убедитесь, что вы запланировали посещение места, где вы прогуливаетесь вместе. Вы можете определить любые проблемы, которые у вас есть по поводу земли (например, крутые склоны или сток воды), а ваш строитель может убедиться, что ваш запланированный дом имеет смысл на выбранном вами участке.

Почвенный тест

Вы можете видеть свой участок как пространство земли, но эта грязь может разрушить или разрушить ваш дом. Тестирование почвы должно проводиться квалифицированным инженером, чтобы гарантировать безопасность вашего дома на вашем участке. Тестирование почвы может включать в себя процесс проверки того, как ваша почва реагирует на уплотнение, и испытание на проницаемость. Перк-тестирование включает в себя выкапывание небольшой ямы и заполнение ее водой. Это дает инженеру представление о том, как ваша почва поглощает и направляет воду. Без необходимого тестирования почвы вы не сможете строить.Более того, тестирование почвы дает вам уверенность в том, что ваш дом выдержит испытание временем (и дождем).

TerryJ / Getty Images

Коммунальные услуги

Если вы выбрали много из существующей разработки, вам, вероятно, не нужно беспокоиться об утилитах. Ваш застройщик, вероятно, отключил все электричество, газ и воду на каждом участке, чтобы упростить процесс строительства. Однако если вы выбрали неосвоенный участок, вам обязательно нужно, чтобы на участок были подведены инженерные сети, прежде чем начинать строительство.Перед заливкой фундамента вам нужно будет знать, где в доме подведены инженерные сети. Кроме того, наличие электричества и воды помогает процессу сборки работать более плавно.

Звонок 811

Подземный газопровод и водопровод могут усложнить вашу постройку. Если вы или ваш строитель начинаете землю, не проверив предварительно линии инженерных коммуникаций, результаты могут быть плачевными. Были случаи, когда целые города теряли электроэнергию просто потому, что экскаватор зацеплял линию электропередачи при рытье фундамента.К счастью, в каждом штате страны есть служба, которая определяет все существующие коммуникации на вашем участке, так что вам не придется играть в угадайку. Если вы наберете 8-1-1, вы будете автоматически перенаправлены в агентство или службу, которые могут приехать и обследовать вашу землю перед копанием. Они идентифицируют и разбивают инженерные сети, чтобы ваш экскаватор знал, где (а где нет) копать.

Давид Папазян / Getty Images

Обследование

Вы, наверное, видели карточную карту своей собственности, и она, вероятно, даже есть в вашем законченном наборе планов дома.Проблема в том, что плат-карты, обычно приобретаемые в окружных архивах, могут быть неточными и устаревшими. Показательный пример: недавно у меня был участок земли длиной пять футов, добавленный к моей линии собственности после того, как округ понял, что представленная карта была неправильной. Квалифицированный геодезист может приехать к вам и точно измерить, где начинаются и заканчиваются границы ваших владений. В то время как я забил больше собственности, мои соседи потеряли часть своей. Они уже благоустроили территорию и даже построили небольшие постройки на земле, которая на самом деле им не принадлежала.Опрос гарантирует, что вы строите только там, где вам разрешено.

Код

Наконец, не забудьте в последний раз взглянуть на строительные нормы и правила своего города, прежде чем строить. Ваш дизайнер и строитель должны быть знакомы со всеми правилами и положениями, относящимися к вашей сборке, но мелкие детали могут потеряться при перемешивании. Например, неудачи — измерения, определяющие, насколько близко здание может находиться к границам собственности, — могут быть непросто, и их легко пропустить. Копание дома, который посягает на неудачи или находится слишком близко к дому соседа, может привести к дорогостоящим ремонтным работам.Убедитесь, что ваш дом находится в надлежащем состоянии, и процесс строительства пойдет намного проще.

День, когда вы начинаете рыть фундамент для своего дома, — одна из самых захватывающих частей процесса строительства. Однако не позволяйте своему волнению затуманивать ваши суждения и вызывать ошибки. Поработайте со своим строителем, чтобы убедиться, что все ваши дела отмечены, прежде чем приступить к работе. Неделя или две должной осмотрительности в начале вашего строительства могут сэкономить недели и даже месяцы бюрократизма, так что вы быстрее попадете в наш новый дом (и с меньшими головными болями).

Зачем нужны тестовые доски при закладке фундамента? | Home Guides

Даниэль Смит Обновлено 9 марта 2021 г.

Мерриам-Вебстер определяет слово «фундамент» несколькими способами, включая «базовую базу поддержки». Важность прочного фундамента невозможно переоценить. Закладка фундамента для дома следует этой мысли, поскольку этот начальный шаг влияет на то, как строится и поддерживается остальная часть конструкции.Создание фундамента требует тщательного планирования, правильных материалов, правильного строительства и соблюдения протоколов безопасности.

Наконечник

Бэттер-доски поддерживают веревочные линии, по которым будет идти фундамент.

Основы фундамента

Бетонное строительство подробно описывает некоторые основные рекомендации по строительству фундаментов жилых домов. Все начинается с плана участка, на котором показано, где будет построен дом. Затем производятся измерения, и контур дома разносится с помощью рулетки и уровней.

Затем геодезисты могут устанавливать свои ставки на угловых точках здания; экскаваторы используют их как ориентиры при рытье фундаментов. Для прямоугольных фундаментов в большинстве конструкций будут использоваться струнные линии и брусчатка, чтобы углы были квадратными, а размеры были правильными. Это необходимо для того, чтобы фундамент был ровным.

SA Homes объясняет, что прочный ровный фундамент необходим по нескольким причинам. Прежде всего, они должны выдерживать вес или нагрузку конструкции.Фундаменты также предотвращают проникновение влаги и помогают сохранять устойчивость здания перед лицом сильных ветров, наводнений, землетрясений и ураганов. Фундамент — это, конечно, не то место, где строителю нужно срезать углы.

Что такое тестовые доски?

Stonehenge Building & Development объясняет, что тестовые доски — это временные конструкции, сделанные из кольев и прикрепленных к ним горизонтальных досок. Они используются для поддержки струнных линий, закладывающих фундамент.Биты для теста устанавливаются в нескольких футах от каждого угла, и к ним прикрепляются струны.

Горизонтальные части тестовых досок обычно изготавливаются из дерева и должны быть на одном уровне. Вертикальные колья также могут быть сделаны из дерева и не обязательно должны быть отвесными, потому что они служат только для поддержки горизонтальных досок. После того, как бетонные плиты установлены, рабочие могут просверлить и разместить сваи в нужных местах, чтобы выдержать вес дома.

Lowe’s рекомендует использовать метод «три-четыре-пять», чтобы обеспечить квадратный фундамент.После того, как тестовые доски и линии струны будут установлены, перейдите к внешнему углу, отмерьте 3 фута вдоль одной из линий струны и отметьте ее. Затем отмерьте 4 фута по другой линии и отметьте ее. Измерьте диагональное расстояние между этими двумя отметками и перемещайте колья, пока расстояние не станет ровно 5 футов. Повторите этот процесс для остальных трех углов.

Почему важны твердые фундаменты

Фундаменты должны быть прочными, чтобы дом был структурно прочным; нет никакого способа обойти это.Эксперты также согласны с тем, что фундамент должен быть достаточно прочным, чтобы выдерживать «мертвые» и «живые» нагрузки. Статическая нагрузка — это фактический вес здания, который остается постоянным. Переменная нагрузка варьируется и может включать людей, находящихся внутри, мебель и все остальное, что имеет вес.

Если фундамент будет построен на склоне, а не на ровном участке, то выровнять его будет сложнее. Это можно сделать по-разному, как описано в Legal Eagle Contractors. Почву можно выровнять, удалив грунт, добавив грунт или и то, и другое.Вынутый грунт можно использовать в качестве подпорных стен, или можно внести грунт, чтобы заполнить участки, чтобы выровнять фундамент. Это может занять много времени и денег, но, в конце концов, фундамент обязательно должен быть ровным, несмотря ни на что.

Пошаговое руководство по инкапсуляции пространства для самостоятельного обхода

Устали от неприятного, неузнаваемого запаха, доносящегося с ваших полов? Скрежет снизу незваных четвероногих гостей? Ощущение, что что бы вы ни делали, кажется, что вы просто не можете обогреть или охладить свой дом до желаемой температуры?

Инкапсуляция пространства для обхода контента — простой способ справиться со многими из этих проблем.Чистое, герметичное пространство для ползания с высокоэффективной пароизоляцией может устранить запахи, препятствуя росту плесени и улучшая качество воздуха в помещении, блокируя проникновение грызунов и насекомых и помогая снизить скрытую нагрузку на вашу систему HVAC, повышая ее эффективность. Полученное пространство также может предоставить дополнительное место для хранения вещей под вашим домом.

В этом пошаговом руководстве по инкапсуляции пространства для обхода своими руками будут указаны материалы, методы и ярлыки для правильной герметизации пространства для обхода.

ТРУДНОСТЬ: От умеренной до высокой (сложность частично зависит от количества свободного пространства, которое имеет ваше рабочее пространство. Чем теснее рабочая зона, тем сложнее)

Это может быть самая сложная часть работы, в зависимости от возраста вашего дома и его предыдущих владельцев: очистите пространство для обхода, чтобы подготовить его к инкапсуляции.

Скорее всего, ваше пространство для обхода не является той частью вашего дома, где вы проводите много времени — по крайней мере, мы надеемся, что нет.Однако вы можете обнаружить, что многие другие живые существа сочли пространство под вашим домом идеальным для хранения желудей, размножения или вечного отдыха. Мы также не можем помочь вам найти новый дом для очень старого, проржавевшего оборудования, брошенного здесь в течение последних нескольких десятилетий предыдущим владельцем. Однако не выбрасывайте это барахло слишком быстро; иногда места для ползания полны сокровищ.

Несмотря на то, что иногда это бывает сложно, уборка и расчистка пространства для ползания обеспечат хорошее «состояние здоровья» вашего дома.

Подготовительный этап №1: Избегайте стоячей воды

Первое, на что вам нужно обратить внимание, — это стоячая вода — вы не хотите рисковать поражением электрическим током, когда подключаете электричество и / или освещение к месту для выполнения работы. Если у вас стоячая вода, вам следует проконсультироваться со специалистом, прежде чем входить в пространство для обхода.

Шаг подготовки № 2: Очистите и очистите пространство для обхода

Когда вход станет безопасным, очистите это пространство для лазания от старого полиэтилена, старой / мокрой изоляции, острых камней или другого мусора.Большинство строительных норм и правил требуют, чтобы пароизоляция пространства для ползания использовалась на земле. Это касается даже тех случаев, когда вы планируете использовать жесткий утеплитель — сначала установите пароизоляцию на землю. Для вашей безопасности и комфорта во время работы сделайте эту поверхность как можно более гладкой.

Этап подготовки № 3: Проверка здоровья в обходном пространстве

Вы почти готовы начать, но лучше закончить эту «проверку здоровья», прежде чем двигаться дальше. Это включает в себя такие вещи, как неплотная проводка — вам нужно вызвать электрика, чтобы что-то проверить? Как трубы — сантехник нужен? А как насчет гнили древесины и / или повреждения термитами? Всегда лучше сначала привлечь профессионалов, поскольку вы указали им четкий путь к любым проблемным местам.

Этап подготовки № 4: Кондиционированный воздух

Последний шаг перед началом работы: вам нужно определить, как будет кондиционироваться воздух в вашем пространстве для обхода. Нужны ли вам такие предметы, как осушитель воздуха, может определить, как и где вы разместите изоляцию и дренаж.

Имея чистое и ясное пространство для сканирования, вы готовы начать свой проект по герметизации пространства для сканирования своими руками!

Шаг № 2: Сначала приступим к работе со стенами!

Чтобы максимально эффективно использовать материал, в первую очередь следует заняться вертикальными поверхностями.Стеновая облицовка, которая будет находиться в фиксированном положении, со временем приклеится к горизонтальному почвенному покрову. Таким образом, фундаментные стены — лучшее место для начала, чтобы гарантировать, что избыток материала из облицовки стены, который поворачивается на горизонтальную плоскость, перекрывается пароизоляцией земли на 6 дюймов (дальнейшее объяснение ниже).

Обратите внимание, что в верхней части каменных стен важно оставить небольшой зазор, чтобы соответствовать местным строительным нормам. Если в ваших местных строительных нормах и правилах не указан размер щели, которую следует оставить в верхней части каменных стен, оставьте три дюйма незащищенными, чтобы ваш инспектор по термитам мог выполнять свою работу.

Начните с приклеивания двусторонней строительной ленты к кирпичной стене. Этот суперклейкий двусторонний скотч надежно закрепит вашу установку на месте до тех пор, пока вы не сможете закрепить ее с помощью механического фиксатора, например концевой планки. Поочередно снимайте одну сторону съемной пленки — медленно двигайтесь по стене, плотно прижимая клей, чтобы обеспечить движение по прямой линии и избежать липкого беспорядка.

* Pro Tip : Прежде чем снимать вторую съемную пленку, чтобы убедиться, что двусторонняя лента действительно прижата к стене, проведите по двусторонней ленте взад и вперед с помощью резинового малярного валика.

После того, как вы приклеили двустороннюю строительную ленту к кирпичной стене, удалите открытую антиадгезионную пленку, чтобы подготовиться к установке пароизоляции.

Pro Совет: Найдите легкий пароизоляционный рулон, предназначенный для нанесения на вертикальные поверхности. При поиске производителя пароизоляции лучше всего выбирать продукт, который предлагается в рулонах различных размеров и размеров, чтобы упростить установку.

Разверните пароизоляцию вдоль вертикальной стены и приклейте ее на открытый двусторонний скотч.Помните, что эта лента защищает ваше пространство от вредной влаги и запахов, поэтому плотно и равномерно нанесите ее на каменные стены.

Убедитесь, что пароизоляция выступает выше, чем двусторонний скотч. После того, как пароизоляция приклеена к стенам, вам нужно будет закрепить ее на бетоне с помощью механического крепления, такого как концевые стержни. Большинство шурупов для кирпичной кладки требуют, чтобы вы предварительно просверлили отверстие в бетонной стене. Если на вашей оконечной планке есть определенные отверстия, которые нужно ударить, удерживайте термическую планку на месте в качестве шаблона, чтобы пометить отверстия маркером.

Pro Совет: Просверливание кирпичной кладки может быть трудным и трудоемким, поэтому рассмотрите возможность аренды порошкового пистолета в местном пункте проката инструментов или в магазине товаров для дома, чтобы ускорить ваш проект!

Шаг № 3: Трубы и проходки — не усложняйте

Эту пароизоляцию еще не выкатывать! Опять же, наиболее эффективный способ инкапсулировать ваше пространство для обхода — сначала обратиться ко всем фиксированным позиционным областям, так что это справедливо для любых труб или других инженерных коммуникаций, идущих из земли в ваш дом.

Лучше всего обойти эти сложные участки с помощью небольших участков материала. Подбирая пароизоляцию для каждого проникновения и прорезая прорези в материале, чтобы они подходили к узким местам, вы сэкономите много времени и усилий, пытаясь раскатать материал в этих областях.

Затем заклейте все заклейочной лентой. Помните, что ваша завершенная установка создаст монолитную изоляцию вашего подполья от пара и почвенных газов. Это относится к вашим трубам и другим проходам, поэтому плотно закройте пароизоляцию вокруг каждой трубы или прохода с помощью шовной ленты.

Шаг №4: Столбцы — вы получили это

Если в вашем пространстве для обхода есть колонны — обычно каменная кладка — вам нужно подготовить их в следующий раз.

Хорошие новости: вы уже знаете, как это сделать. Подготовьте колонны так же, как вы подготовили фундаментные стены, используя сначала двухстороннюю строительную ленту, такую ​​же легкую / меньшую пароизоляцию, которая используется на вертикальных стенах, и концевые стержни.

Pro Подсказка: Хотя ваши фундаментные стены, вероятно, содержат достаточно пароизоляционного материала, чтобы ровно лежать на земле, этот избыток материала может сделать колонны немного сложнее.В каждом углу колонны прорежьте рельефный разрез в материале, чтобы он лежал ровно. Это обеспечит плотную четырехстороннюю инкапсуляцию колонны, а также предоставит вам хорошую мишень для склейки, которую можно использовать при раскатывании материала на земле.

Шаг № 5: Почти готово — время разворачиваться

Если вы выполнили эти шаги, теперь пора развернуть пароизоляцию, чтобы полностью покрыть поверхность вашего пространства для лазания.

Pro Подсказка: Некоторые производители предоставляют рулоны различных размеров, и более широкий размер рулона для покрытия земли может сэкономить ваше время, силы и материалы, такие как сшивающая лента.

Независимо от того, перекрываете ли вы два шва материала, наталкиваетесь на стены или выполняете другие детали, обязательно перекрывайте каждый шов как минимум на шесть дюймов.

Заклейте все швы лентой для швов — готово!

На всякий случай: некоторые другие переменные, которые следует учитывать

Это пошаговое руководство по инкапсуляции охватывает большинство пробелов, с которыми мы сталкивались. Однако есть и другие сценарии, с которыми вы можете столкнуться, например, через вентиляционные отверстия. Не отчаивайтесь, для этого у нас тоже есть руководство!

Поздравляем! Вы на пути к превращению промозглого пространства для ползания, изобилующего запахами, мусором и тварями, в более здоровую среду, которая принесет пользу всему дому над ним.Инкапсулированное пространство для ползания может творить чудеса с качеством воздуха в помещении, борьбой с вредителями и энергоэффективностью. Пока вы все еще не будете там болтаться (мы надеемся), наслаждайтесь!

Как покрасить фундамент вашего дома — uooz.com

Мы можем получать комиссию за покупки, сделанные по ссылкам в этом посте.

Если вы хотите сделать свой дом более привлекательным или соответствовать вашему личному стилю, покраска фундамента может стать хорошим способом сделать это.Вы будете удивлены, узнав, как свежеокрашенный тональный крем может сразу вдохнуть новую жизнь в внешний вид вашего дома. Мы исследовали, как покрасить фундамент дома. В этом посте мы рассмотрим, как это сделать.

Вот шаги по покраске фундамента вашего дома:

1. Очистить газон вокруг фундамента
2. Очистить фундамент
3. Восстановить поврежденные участки
4. Наклеить малярную ленту и брезент
5. Нанесите грунтовку
6. Нанести финишное покрытие
7. Удалить ленту и брезент

Перед тем, как красить фундамент, лучше всего подумать о цветовой гамме, которую вы хотите, чтобы он имел.Например, хотите ли вы, чтобы он соответствовал сайдингу дома, или вы хотите, чтобы он был дополняющим или контрастным цветом, возможно, даже в сложной цветовой гамме? Продолжайте читать, чтобы узнать, как лучше всего начать этот DIY-проект.

Шаги по покраске фундамента вашего дома

Чаще всего фундамент дома делают из бетона. Причина в том, что бетон обеспечивает наилучшую устойчивость остальной конструкции дома.

Однако, если вы не знаете, из какого материала ваша основа, вам нужно заранее подтвердить материал основы.Вы можете сделать это, обратившись в местное агентство по выдаче разрешений на строительство или в жилищный архив, чтобы получить план этажа.

Что вам понадобится:

• Мойка высокого давления или садовый шланг
• Состав для ямочного ремонта бетона
• Щетка с жесткой проволокой
• Садовые ножницы или триммер для сорняков
• Лопата
• Герметик для бетона
• Грунтовка и краска для наружных работ
• Кисть, валик или распылитель

1. Очистите лужайку вокруг фундамента

Перед очисткой фундамента выделите время, чтобы очистить территорию по его периметру.Это означает, что нужно вытащить садовые ножницы или садовые ножницы, чтобы удалить сорняки, кустарники или насыпи грязи со всего участка. Возьмите лопату или жесткую щетку и соскребите с дна фундамента скопившуюся грязь или мусор.

2. Очистить фундамент

Возьмите мойку высокого давления или садовый шланг и опрыскайте бетон. Обязательно используйте металлическую щетку для любых участков с трудноудаляемой грязью или пятнами. Для этой задачи вы можете приобрести любой универсальный очиститель или средство для мытья бетона.Начните с верхней части основы и продвигайтесь вниз, используя широкие движения слева направо.

Если вы никогда не чистили фундамент дома или обнаружили, что он особенно грязный, возьмите чистящий раствор TSP и нанесите его на основу, давая ему впитаться в течение как минимум 20–30 минут. Затем удалите раствор жесткой металлической щеткой. Затем сделайте еще одну струю из вашей мойки высокого давления.

Найдите это решение TSP на Amazon.

Если у вас нет TSP, вы можете использовать смесь дистиллированного белого уксуса и теплой воды. Смешайте воду и уксус в равных количествах и вылейте их в мойку высокого давления, чтобы очистить фундамент.

Повторяйте процесс по мере необходимости, пока фундамент не очистится от всей налипшей грязи, листьев и другого мусора. Затем дайте ему высохнуть в течение дня или двух, прежде чем переходить к следующему шагу.

3. Восстановить поврежденные участки

Как только фундамент полностью высохнет, залатайте все поврежденные участки, содержащие отверстия, вмятины или трещины.В зависимости от ваших предпочтений и степени повреждения, вы можете использовать бетонный ремонтный состав для фундамента или раствор на основе эпоксидной смолы.

При использовании любого раствора цель состоит в том, чтобы убедиться, что фундамент находится в здоровом состоянии, прежде чем наносить краску. В противном случае вы можете обнаружить, что краска потрескается и отслоится на поврежденных участках, и это может сделать ваш фундамент незащищенным от дикой природы, вредителей и погодных условий.

Найдите этот бетонный состав для ямочного ремонта на Амазонке.

4. Наклеить малярную ленту и брезент.

Затем приклейте брезент и малярную ленту на область над фундаментом и под ним на окружающей траве. Если у вас есть поблизости растения или кусты, обязательно накройте их брезентом или полиэтиленовыми пакетами, чтобы они не покрасились. Наконец, накройте все близлежащие тротуары и проезды, идущие вдоль фундамента дома, тканевыми салфетками.

Найдите этот комплект брезента на Amazon.

5. Нанесите грунтовку

.

Затем приготовьте грунтовку, взбалтывая баллончик в течение нескольких секунд.Нанесите его на верхний угол фундамента и продвигайтесь слева направо на двухфутовых участках.

Если вы используете валик для основы, обязательно сначала врежьте грунтовку по краям, используя двух- или трехдюймовую кисть. А если вы используете опрыскиватель, держите его на расстоянии не менее восьми-десяти дюймов от поверхности бетона, чтобы избежать капель.

Посмотрите этот набор кистей на Amazon.

Обратите внимание на то, где вы впервые нанесли грунтовку, так как при нанесении краски вы начнете с той же области.После высыхания первого слоя грунтовки нанесите второй слой. Обычно грунтовке необходимо высохнуть в течение 24 часов.

6. Нанесите финишное покрытие

.

После высыхания грунтовки подготовьте финишное покрытие. Проделайте тот же процесс, вырезая верхний слой с помощью кисти, а затем нанесите оставшееся покрытие валиком. Если вы используете распылитель и краску для кирпичной кладки, убедитесь, что краска достаточно разбавлена, чтобы она не забивала распылитель.

Обратите внимание, что краска для кирпичной кладки или бетона обычно толще, чем обычная краска для внутренних или наружных работ, поэтому для ее разбавления может потребоваться больше воды.Однако перед этим вам следует ознакомиться с инструкциями производителя. Подождите, пока высохнет первый слой, а затем нанесите второй слой.

7. Снимите брезент и малярную ленту.

После высыхания второго слоя краски вернитесь и удалите брезент, тряпки и малярную ленту, наклеенные на фундамент и прилегающие участки.

Хотите увидеть, как именно это делается? Посмотреть это видео?

Стоит ли красить фундамент дома?

Покраска фундамента вашего дома — дело личных предпочтений.Если ваш дом выглядит устаревшим или старым из-за отслоившейся или обесцвеченной основы, покраска поможет придать ему свежее лицо. Это также отличный аргумент, если вы собираетесь продать дом в течение следующего года или около того.

Какую краску вы наносите на фундамент дома?

Самая распространенная краска для фундамента дома — это краска для кирпичной кладки. Это связано с тем, что фундамент дома обычно делается из бетона, для которого лучше всего подходит кладочная краска. Обычная краска для внутренних или наружных работ не подойдет для бетона, так как он преждевременно отслаивается.

Краска для каменной кладки немного толще, прочнее и лучше выдерживает погодные условия. Вы найдете краску для каменной кладки в любом хозяйственном магазине или в Интернете по цене около 20 долларов за галлон. Лучше всего наносить его с помощью напорного распылителя, валика большой емкости, каменной щетки или валика для текстуры.

Оцените этот распылитель краски на Amazon.

Как улучшить внешний вид фундамента дома?

Необязательно красить фундамент дома, чтобы он выглядел лучше.Есть и другие отличные варианты, которые стоит рассмотреть. Однако, если краска потрескалась и отслоилась, нанесение пары свежих слоев — это самый быстрый и простой способ вернуть ей великолепный вид.

Создание клумбы

У вас нет зеленого пальца? Хорошая новость в том, что он вам не обязательно нужен. Вы можете приобрести несколько легкорастущих растений, кустов и кустарников, чтобы посадить их вокруг фундамента дома. Поищите в местном питомнике растений или магазине товаров для дома достаточно высокие растения, чтобы покрыть фундамент.

Нанесите камни или панели

Вы можете также рассмотреть возможность насыпать камни или гравий вокруг фундамента. Когда дело доходит до гравия, есть так много вариантов, что вы обязательно найдете что-то, что подойдет к внешнему оформлению вашего дома.

Сэкономьте деньги, применив камни самостоятельно, вместо того, чтобы нанимать подрядчика. Тем не менее, будьте готовы сделать тяжелую работу или уравнять вторую пару рук для этой задачи.

Сколько стоит покраска фундамента?

Стоимость покраски фундамента будет зависеть от его площади в квадратных футах и ​​типа краски, которую вы используете.Средняя стоимость его завершения подрядчиком будет составлять от 1500 до 3000 долларов.

Завершение работы

Хотя покраска фундамента дома — довольно простой проект, он требует некоторого планирования. И, конечно же, помните, что хорошая покраска настолько хороша, насколько хороша подготовка, поэтому не забудьте заранее тщательно очистить и подготовить фундамент.

Купить Authentic Foundation Seal Tape

Foundation Seal Tape (FST) используется для герметизации пароизоляции стены фундамента.При установке на фундаментную стену

соединение достаточно хорошее, чтобы удерживать пароизоляцию на стене временно (несколько часов / дней) до установки

.

Эта лента имеет размер 1,5 «x 108 футов и имеет усиление внутри ленты, чтобы исключить растяжение, подобное пузырчатой ​​жевательной резинке. Это важно, потому что без усиления эту ленту невозможно применить в пространстве для ползания.

Использование проволочной щетки создаст пыль и мусор, заполняющий поры блока.Когда это происходит, FST теряет большую часть своего сцепления с блоком из-за налипания пыли в порах, а не самого блока. Независимо от того, насколько мягко вы чистите щеткой ПОСЛЕ проволочной щетки, FST, скорее всего, не прилипнет.

** В холодные месяцы установки этот продукт перед использованием должен храниться в помещении. Этот продукт не предназначен для установок с ВЛАЖНЫМИ или очень ВЛАЖНЫМИ фундаментными стенами. Используйте полиуретановый герметик.

* Обновление продукта. По состоянию на 21 марта 2012 г. мы внесли несколько улучшений в производительность нашей ленты Foundation Seal Tape ™.

Во-первых. Мы улучшили формулу при создании нашего FST ™, теперь он в 10 раз больше, чем наш оригинальный FST ™. Наша первоначальная формула отлично поработала, но наша новая формула демонстрирует наши постоянные усилия в исследованиях и нашу приверженность лидерству в этой отрасли, разрабатывая самые передовые доступные продукты.

Во-вторых, мы улучшили FST ™, чтобы он лучше держался на влажных поверхностях. Испытания показали, что новая формула может прилипать к «влажной» поверхности, что является серьезным улучшением. Поскольку есть разная степень «сырости», результаты могут отличаться.

Третье — Мы сделали рулоны более легкими. Когда мы увеличили прочность сцепления, мы смогли уменьшить вес рулона и использовать меньше материала. Это обеспечило баланс между лучшей производительностью и отсутствием увеличения стоимости.

В-четвертых, мы сделали его длиннее. Поскольку мы могли сделать рулоны легче, это дало нам возможность увеличить длину рулона, что позволило получить еще более выгодную стоимость. Новый размер рулона составляет 1,5 дюйма на 108 футов вместо 100 футов в старой формуле.

Пятое — Мы много работаем, чтобы производить всю нашу продукцию в США.S. или Канада, когда это возможно. С некоторыми продуктами это просто не так, однако новый FST ™ теперь производится в Америке. Инвестиции в НАШУ страну так же важны для нас, как и для вас.

Новый FST ™ уже в наличии и отправляется немедленно.

** Мы всегда рекомендуем брать несколько тюбиков Poly Caulk, чтобы убедиться, что у вас достаточно материала для хорошего уплотнения фундамента и для обработки любых влажных участков на стенах фундамента. Помните, когда вы рассчитываете, что FST включает прохождение под балками, воздуховоды, которые касаются стен фундамента и дверцы доступа.- \

6 рулонов в ящик.

Как контролировать трещины в фундаменте — лучший осмотр дома

Примечание о трещинах в фундаменте: Как правило, для фундаментных стен из бетона, камня, кирпича и кирпичных блоков, а также цементных полов микротрещины и трещины шириной менее 1,5 мм или толщиной в пенни встречаются довольно часто и обычно не требуют исправления. действие. Большинство этих небольших плотных трещин возникает из-за нормальной осадки конструкции, которая обычно возникает в течение первых нескольких лет после строительства.Трещины, размер которых превышает 1,5 мм, следует заделать цементной краской, герметиком или строительным раствором, чтобы предотвратить попадание воды и облегчить наблюдение. Имейте в виду, что гибкие герметики не следует использовать для заполнения трещин, за которыми вы хотите следить, гибкие герметики растягиваются и не будут показывать постоянное движение.

Заполнители трещин в каменной кладке : если горизонтальная, вертикальная или диагональная трещина в каменной кладке заполнена твердым герметизирующим составом, любое существенное движение в будущем может проявиться как новая трещина в заделанной области (или поблизости).Будьте осторожны: некоторые изделия из каменной кладки дают усадку при высыхании и застывании — не путайте усадочную трещину на заплате с движением здания. Безусадочная затирка — хороший выбор. Если из трещины в фундаменте течет вода, вам нужно заделать ее, а не просто следить за ней.

«Все» трещины, даже микротрещины, следует контролировать на предмет продолжения движения.

Если трещина была заделана или залита краской, герметиком или строительным раствором, и вы заметили, что она снова потрескалась, или трещина открылась или увеличилась (и не является усадкой наполнителя), есть движение и причина для беспокойства даже если очень мало.Если в трещинах фундамента наблюдается продолжающееся движение, их следует оценить, поскольку могут потребоваться корректирующие действия. За большими трещинами размером 6,5 мм или 1/4 дюйма и более после их заделки следует внимательно следить, чтобы убедиться в отсутствии дальнейшего движения.

Измерьте и задокументируйте движение фундамента : трещины в каменном фундаменте сами по себе могут быть не единственным и даже не самым важным свидетельством движения фундамента. Если фундаментная стена наклоняется, изгибается или изгибается, это напряжение могло привести к нескольким трещинам небольшой ширины, которые неадекватно описывают общую величину движения фундамента.

Исследование трещин

A. Изучите характер и серьезность трещины:

1. В каком направлении идут трещины и где
они самые широкие?

2. Обратите внимание на наклонные полы, выпуклые стены и двери, которым не подходит
.

B. Определите вероятную причину:

1. Эрозия фундамента.

2. Гниль и / или неправильное использование материалов.

3. Разрушение конструкции.

4. Изменение материалов или геометрии.

5. Изменение влажности.

6. Температурные изменения:

а. Горизонтальные или диагональные трещины у земли
на опорах в длинных стенах: из-за горизонтальных касательных напряжений
между верхней стеной и
стеной в месте входа в землю,

г. Вертикальные трещины у торцов стен,

г. Вертикальные трещины в верхней части и на концах фасада
,

г. Трещины вокруг каменных подоконников или перемычек: из-за расширения кирпичной кладки на
по обоим концам
плотно прилегающей каменной части, которая не может быть сжата
.

Как контролировать трещины в фундаменте — три простых метода

A. Простой метод отслеживания трещин с помощью ленты и карандаша:

1. Приклейте куски качественной липкой ленты с каждой стороны трещины.
2. Нарисуйте по одной короткой линии на каждом куске ленты на удобном расстоянии друг от друга (2 дюйма) параллельно трещине. Используйте линейку для максимально точного измерения или используйте что-нибудь в качестве шаблона для множественной маркировки.
3. Если есть движение в трещине, расстояние между линиями на ленте будет изменяться; Если трещина длинная, понадобится несколько мониторов.
4. Сделайте карту записи расстояния между отметками ленты с недельными интервалами.
5. Ведите точный учет этих измерений и храните их вместе с фотографиями в файле.
6. Если происходит значительное расширение, сообщите об этом с резервными данными и копиями фотографий инженеру-строителю для консультации.

B. Мониторинг трещин с помощью стекла и эпоксидной смолы:

1. Возьмите небольшой кусок оконного стекла одинарной прочности (предметное стекло микроскопа), чтобы перекрыть трещину.Для этого также изготавливают миниатюрные стеклянные стержни.
2. Закрепите концы стекла эпоксидной смолой к кладке по обе стороны от трещины; разместите его на незаметном месте.
3. Если стекло разбивается, это признак того, что стены все еще движутся и трещина расширяется.

C. Мониторинг трещин с помощью монитора трещин Avongard:

Avongard Crack Monitor — это простой и эффективный прибор для измерения движения трещин в кирпичных, бетонных или каменных конструкциях.Монитор трещин Avongard состоит из двух накладывающихся друг на друга акриловых пластин. Одна пластина белая с черной миллиметровой сеткой, а другая прозрачная с красными перекрестиями, расположенными по центру сетки. Когда монитор трещин располагается поперек трещины, перекрестие перекрестия перемещается по сетке по вертикали или горизонтали, если происходит движение, так что любой может легко увидеть и отследить движение трещины.

Устройство монолитного фундамента — разбираем по полочкам

Если заказчику требуется установка надежного и прочного основания даже на подвижных грунтах, при этом, не стесняя себя в реализации архитектурных задумок, монолитный фундамент представляется лучшим выбором. Он может быть выполнен как в виде сплошной заливки фундамента плиты, так и в виде отдельных свай, поверх которых залит ростверк. Сама природа прочной заливной плиты не боится больших нагрузок и воздействия мороза, грунтовых вод. А значит, частный дом сохранит устойчивость при любых катаклизмах.

Еще одно неоспоримое преимущество устройства монолитного фундамента состоит в том, что можно обойтись без аренды кранового и бурового оборудования, обеспечив на строительной площадке лишь подачу бетона. Следовательно, это решение применимо в 80-90% загородного строительства.

Различают такие основания по нескольким признакам:

•
  по типу: монолитные и монолитные свайно-ростверковые фудаменты;
•
  по способу возведения: простые, состоящие из обыкновенной бетонной или бутовой заливки, и армированные, с применением двухслойного пояса из арматуры.

Основная черта любого из этих типов – неразрывность конструкции опалубки и бетонной заливки. Так, если выбор пал на свайно-ростверковый фундамент, пространство между сваями заполняется щебнево-песчаной засыпкой. На практике ленточные монолитные фундаменты пользуются наибольшим спросом на грунтах с большой глубиной промерзания и в помещениях с наличием подвала. Считается, что подобная архитектурная задумка выдерживает колебания грунта и не дает осадки здания. Несомненно, если устраивать заглубленный фундамент, надо быть готовым к серьезным расходам на материал и рабочую силу. Поэтому там, где это целесообразно, применяют фундамент в виде плиты.

Прежде чем перейти к технологии заливки, следует по существу отметить достоинства и недостатки монолита, исходя из которых заказчик и проектировщик определяет возможность выбора данного фундамента. Среди преимуществ:

•
  прочность и неразрывность конструкции, исключающие возможность деформаций;
•
  долгий срок эксплуатации по сравнению с кирпичными, свайными фундаментами;
•
  правильное и равномерное перераспределение нагрузки от конструкций даже большой массы;
•
  возможность возведения на плавучих и пучинистых почвах;
•
  обеспечение полной герметичности без стыковых швов.

К недочетам относятся:

•
  большая стоимость ввиду расходов на бетон, арматуру, опалубку;
•
  повышенный объем земляных работ;
•
  затраты на гидроизоляцию.

Технология монтажа монолитного основания

Первое, чего потребует устройство ленточного монолитного фундамента, – это подготовка траншеи и установка опалубки. В устройстве плиты-монолита существует другой нюанс – необходимо подготовить арматурную решетку. Это более затратно, так как экономить на качестве прута не стоит, укладку лучше производить в два и более слоев. Да и сама толщина плиты не должна быть менее 40 см при условии, что ³/₄ ее возвышаются над землей.

Монолитная плита возводится в несколько этапов, которые мы рассмотрим пошагово:

1.
   Как и в любом другом случае, в первую очередь готовится котлован. Земля расчищается, при необходимости боронится и обрабатывается солевыми растворами (обязательно в холодное время года, чтобы предотвратить промерзание). Рекомендуется расчищать площадку под монолитную плиту и оставлять по 2 м с боков под доступ.
2.
   Далее обязательно засыпается песчаная подушка из кварцевого речного песка и щебня мелкой фракции. Кроме того, параллельно по периметру проводятся дренажные каналы и укладывается первичная гидроизоляция.
3.
   Для создания водонепроницаемой подушки при устройстве гидроизоляции необходимо создать базу, содержащую минимум 2 слоя.
4.
   По периметру закладывается в перевязке арматура и начинается предварительная бетонная заливка, которая должна производиться слоями по 15-20 см. Для предотвращения расслоения смесь следует постоянно перемешивать.
5.
   По мере полного застывания монолитного железобетонного фундамента необходимо обеспечить связку железного каркаса и арматуры. Важно учесть эти два фактора еще на этапе закладки стержней – арматура должна покрывать опалубку, расстояние между элементами решетки должно быть не больше 30 см.
6.
   Теперь можно приступать к устройству опалубки, которая выравнивается балками.
7.
   Осуществляется окончательная заливка фундамента с выравниванием и утрамбовкой до выступления влаги на поверхности бетона, которая должна быть фактически отшлифована до ровного состояния.
8.
   После сушки монолитного железобетонного фундамента опалубка удаляется.

Такова пошаговая инструкция инженерного решения, которое повлечет большие расходы на материал и рабочую силу, но обеспечит срок службы основания до 150 лет.

Технология устройства монолитного свайно-ростверкового фундамента

Суть данного процесса заключается в связывании отдельных свай между собой монолитной лентой, которая и будет служить опорой для здания. Ростверк позволит равномерно распределить нагрузку между отдельными сваями, связав их между собой.

Технология устройства такого основания отличается от заливки обычной бетонной плиты лишь необходимостью установки свай, дальнейшие этапы работы совпадают.

В качестве свай могут быть использованы как винтовые и забивные конструкции, так и буронабивные. Изготовление вторых заключается в заливке бетона в пробуренные и подготовленные скважины с оборудованной опалубкой под сваи. Не допускается оборудование ростверка на уровне земляного покрова или ниже его.

Преимущество данного типа фундамента состоит в меньшем (до 30 %) расходе бетона, а также в возможности поднять нулевую отметку здания над грунтом в случае низкого расположения уровня грунтовых вод.

Недостатком такого типа основания является невысокая прочность, ввиду чего его использование не рекомендовано при возведении многоэтажных кирпичных, тяжелых зданий.

Устройство монолитного фундамента для загородного дома – СтройМастерская

Качественное устройство фундамента обеспечивает надежность и практичность будущего загородного дома…

Фундамент представляет собой ключевую часть опорной конструкции всего здания. Несомненно, качественное устройство фундамента обеспечивает надежность и практичность строительного объекта, возводимого на данной основе.

Отнестись к данному фактору стоит с особой важностью и ответственностью, поскольку исправить любые ошибки и недостатки крыши или стен возможно в любой момент, а вот исправить сам монолитный фундамент практически невозможно с технической точки зрения.

В наши дни особой популярностью стал пользоваться монолитный фундамент, поскольку именно он отличается наилучшими качественными характеристиками и свойствами, способствующими проведению требуемых работ на высочайшем уровне. Глубина закладки фундамента зависит от нескольких факторов, таких как уровень грунтовых вод, рельеф местности, а также этажность планируемой постройки. Грамотное устройство фундамента позволяет распределить давление всей возводимой конструкции равномерно по всей площади, что предотвращает разрушительное воздействие сильнейших морозов и грунтовых вод.

Монолитный фундамент, возводимый для строительства загородного дома или коттеджа, может иметь самую разнообразную форму – прямоугольную, ступенчатую или трапециевидную. Все напрямую зависит от того, какая форма дома предполагается. Фундаменты монолитного типа преимущественно используются для тяжелых домов из дерева или камня.

Устройство фундаментов данного типа достаточно сложный процесс, поскольку требует знания особых технологий и применения специализированной техники. Первоначальным этапом выступает копка траншеи под закладку подошвы. Для вывода цоколя монтируется сборная опалубка, на которую располагается объемная арматура и затем заливается все заранее подготовленным бетоном.

Сегодня известно три типа монолитных фундаментов – ленточные, столбчатые и сплошные. Ленточный тип отличается наличием железобетонной полосы на протяжении всего периметра возводимой постройки. Он применяется в условиях пучинистых грунтов, а также, если предполагается на цокольном этаже расположить гараж или подвал. Столбчатый тип предполагает установку столбов по углам здания и в местах наибольшей нагрузки. Все образующееся между столбами пространство заполняется раствором бетона с щебнем. Сплошной фундамент заливается по всей площади планируемой постройки здания.

Материалы по теме:

Как сделать свайный фундамент своими руками

Назначение и типы фундаментов

Показать еще статьи из рубрики — Фундаменты

ПОСЛЕДНИЕ СТАТЬИ

Устройство монолитного фундамента Ровно

Устройство монолитного фундамента — преимущества и недостатки

Монолитный фундамент имеет немалый спрос. Часто именно его предпочитают в частном домостроении, несмотря на необходимость точных расчетов и не самые маленькие финансовые затраты на устройство фундамента.

Преимущества монолитного фундамента

Самый важный плюс – значительная долговечность этого вида основания. Это объясняется тем, что конструкция не имеет швов и стыков, что и обеспечивает ей надежность и долгий эксплуатационный срок.

Универсальность – еще одно достоинство конструкции. Так, монолитное основание можно применять на любом типе грунта, в том числе с высокой вероятностью просадок и близким расположением грунтовых вод за исключением регионов с вечной мерзлотой. К тому же строительство удешевляется по причине ненадобности применения специальной подъемной техники. А соорудить такой фундамент можно своими силами, если произвести предварительные точные расчеты.

Недостатки монолитного фундамента

Как и любой другой вид основания, монолитное также имеет свои недостатки. Главный из них – это невысокие показатели по удерживанию тепла. Так называемые «мостики холода» возникают по причине присутствия в конструкции железной арматуры. Стоимость такого фундамента не является самой низкой из всех существующих.

Основные этапы устройства основания монолитного типа

• Правильные расчеты и точная разметка площадки. От этого зависит надежность будущей конструкции и всего здания.
• Первый шаг непосредственно строительных работ – рытье траншеи или котлована, если под постройкой предполагается подвальное помещение. В зависимости от финансовых возможностей используется либо механизированные устройства, либо ручные.
• Далее следует заполнение выемки песчано-гравийной или песчано-щебневой, реже песчано-шлаковой подушкой, которая трамбуется послойно. Твердые материалы выступают здесь дренажем.
• Обустройство опалубки из деревянных досок или же специальных заводских многоразовых плит. Ее ширина рассчитывается так, чтобы она была немного больше ширины будущего фундамента.
• Гидроизоляция – этап, который выполняется не всегда, например, если в доме не предусмотрено подвала или подземного гаража и так далее.
• После опалубки следует этап армирования, обеспечивающий уменьшение вероятности усадки постройки с годами. Количество армирующих линий и переплетений зависит от типа и высотности постройки.
• Следующий шаг – заливка бетонной смеси. После того, как бетон полностью высохнет (время высыхания зависит от погодных условий и климата местности, где осуществляется строительство), снимается опалубка.
• Монолитный фундамент готов.

Специалисты компании КУБ «Монолит» имеют большой опыт в устройстве монолитных фундаментов. Вы можете обратится к нам, чтоб работы были выполнены качественно и в срок.

Устройство монолитного железобетонного фундамента

Монолитный фундамент: устройство монолитных железобетонных конструкций

Строительство монолитных фундаментов получило широкое распространение благодаря таким важным показателям, как надежность, высокий уровень спроса и большой срок эксплуатации. Обычно фундамент монолитный устраивают при строительстве блочных и кирпичных домов, возведении зданий с многотонными железобетонными конструкциями, а также на сложном грунте. Такой фундамент отлично справляется с огромными нагрузками надземной части здания и препятствует появлению и развитию деформационных процессов в несущих и ограждающих конструкциях строения.

Инструменты и материалы для фундамента монолитного железобетонного

Необходимо заранее подготовить все требуемые инструменты и материалы, чтобы процесс работы не прерывался. Обратите внимание на материалы, инструменты для процесса армирования. Вам понадобятся:

Раздел 01. ФУНДАМЕНТЫ ПОД ЗДАНИЯ И СООРУЖЕНИЯ

Таблица 6-1.Устройство фундаментов общего назначения, фундаментов-столбов, фундаментныхплит и ленточных фундаментов

Состав работ: 01. Раскрой и установка досок. 02. Установка щитов опалубки. 03. Крепление элементов опалубки проволокой арматурной и гвоздями строительными. 05. Установка арматуры.

06. Укладка бетонной смеси.

6306031076/31076 Типовая технологическая карта на бетонные и железобетонные работы (монолитный железобетон). Устройство монолитных железобетонных фундаментов под колонны гражданских зданий с применением блочной опалубки

Типовые технологические картына производство отдельных видов работ

Монолитный плитный фундамент

Монолитный железобетонный фундамент под всем домом применяют в основном для частного строительства, т. к. этот метод является довольно затратным в связи с большим расходом бетонного раствора и арматуры. Монолитная плита одновременно может выступать в качестве пола для дома. Плитный фундамент устанавливают на пучинистых или песчаных грунтах, в который уровень грунтовых вод достаточно высок. Монолитная плита фундамента может быть мелкозаглубленной и заглубленной.

Фундамент такого типа еще называют «плавающим». Плитный фундамент не имеет швов и щелей, поэтому нагрузка от веса здания по нему распределяется равномерно.

Рытьё траншеи под несущую конструкцию

Если этап расчётов завершён, то самое время начать строительные работы, и первым делом следует правильно разметить строительный участок. Чтобы отметить места, где впоследствии будет вырыта траншея, очень удобно использовать деревянные колышки или небольшие прутья арматуры, которые необходимо заглубить в землю на 15-20 сантиметров. Естественно, Вы должны поглядывать на заранее сделанные планы и чертежи, чтобы разметка была проведена наиболее точно. Существует несколько правил, благодаря которым можно избежать ошибок на этапе разметки территории:

Устройство монолитного фундамента | Cплошной фундамент

Сегодня любая более-менее серьезная постройка, возведенная в соответствии с действующими технологическими нормами, требует наличия фундамента. В зависимости от характеристик грунта, этажности здания и некоторых внешних факторов выбирается тип используемого основания.

Монолитный сплошной фундамент заливается в случае возведения здания на сыпучих грунтах с малой несущей способностью и в местах близкого залегания грунтовых вод к поверхности. Примеры мест, где никак не обойтись без использования такого фундамента – старые свалки, грунты, склонные к вспучиванию, песчаные местности. Относится данный тип основания к малозаглубленным, к тому же его применение позволяет получить зданию приемлемую площадь опоры на небольшом участке земли. Такой тип фундамента достаточно универсален – его сооружают как под тяжелыми многоэтажными домами, так и под сборно-щитовыми конструкциями небольшого веса. Основное отличие будет состоять в способе размещения армирующих стержней и схеме расположения дополнительных ребер жесткости.

Технология устройства сплошного (плитного) фундамента

Сплошной (плитный) фундамент представляет цельную плиту из железобетона, размещенную по площади всего здания. Он отличается повышенной несущей способностью и хорошо противостоит смещению грунта, двигаясь фактически вместе с почвой. Также он усиливает устойчивость дома к нагрузкам, которые вероятны при просадке земли или колебании температур.

Общие характеристики

Плитный фундамент ориентирован на сложные типы грунтов:

• заторфованные;
• заболоченные;
• водонасыщенные;
• слабонесущие;
• пучинистые;
• просадочные.

Этапы работ

Работы по формированию плитного (сплошного) фундамента допускают как заливку бетона на месте строительства, так и использование стандартных плит из железобетона, которые идут на прокладку дорог. Главное условие – толщина в пределах 20-30 см. В зависимости от этого, строительство включает в себя несколько этапов:

• подготовку;
• разбивку участка;
• формирование опалубки;
• армирование;
• заливку бетона.

Подготовка

Она состоит в проработке документации, расчете сметы, точном планировании и расчистке территории. Чтобы в итоге получить полный пакет документов, лучше всего обратиться к специалистам, работающим по профилю. Это позволит сэкономить время и средства, а также профессионально подойти к строительству дома, с учетом типа рекомендованной основы. Особенно это актуально при возведении задний на почвах с поверхностным залеганием влаги.

Кроме того, основание под фундамент требует взвешенного подхода и уточнения всех деталей. Немаловажна и идеальная ровность поверхности. Для этого участок сначала освобождают от кустарниковой и иной растительности, удаляют пни и корни, собирают крупные камни и валуны. Далее выравнивают его с помощью лопаты и уровня, убирая выступы и углубления.

Разбивка участка

Данный этап состоит в переносе плана на местность. Для этого осуществляется геодезическая разбивка и выставление ключевых меток будущего здания. Далее снимается весь верхний слой земли. Он обладает низкой несущей способностью и высокой склонностью к прессованию. Именно поэтому его удаляют на глубину до полуметра. Работы выполняются при помощи экскаватора.

Для подсыпки котлована применяется гравийно-песчаная или щебеночно-песчаная смесь из расчета 60:40 соответственно. Ее плотно утрамбовывают. Такая подушка:

• дает возможность снизить силу морозного пучения на нижнюю зону фундамента;
• позволяет грунтовой влаге беспрепятственно проходить под домом;
• равномерно распределяет давление здания на почву.

Помимо этого песчаная основа не задерживает в себе воду, а низко «усаженное» строение не позволяет грунту промерзать в период холодов, обеспечивая конструкции повышенную устойчивость. Затем поперек фундамента прокладывают траншеи (для пластового дренажа) и выстилают их геотекстилем. Поверх него насыпают щебень.

В траншеях также рекомендуется использовать 2-слойные полиэтиленовые трубы, в которых имеются отверстия для воды. Они присыпаются щебнем из гранита и защищаются от глинистых частиц геотекстилем.

Формирование опалубки и арматуры

По углам полученного «сооружения» устанавливают поворотные герметичные колодцы, так как плитные основы лежат преимущественно на почвах с повышенным содержанием влаги и максимальной приближенностью грунтовых вод. Затем приступают к базовой опалубке. По расчетам, она должна выходить за периметр фундамента сантиметров на 15.

Дно котлована засыпают гранитной щебенкой фракции 4-6 см. Предельная толщина слоя может достигать 20 см. Поверх нее формируют небольшую 4-сантиметровую прослойку из бетона, которая является первой стяжкой. Но перед этим щебень проливают жидкой смесью из песка и бетона с тем, чтобы внешний слой образовал ровную «корку».

Далее переходят к гидроизоляции. Это могут быть особые рулонные материалы со спайками или обычная битумная грунтовка, которой покрывают цемент. На нее наклеивают любой рулонный гидроизолянт. Поверх мастики в 2 слоя стелется оклеечная наплавляемая гидроизоляция. При желании можно сделать и теплоизоляционные слои.

Потом приступают к формированию опалубки под монолитную плиту из железобетона. Для этого по всему периметру конструкции вкапывают стойки и прибивают к ним любые дощатые материалы. В ходе этой операции обязательно используется уровень.

Базой фундаментной плиты является особый металлический каркас с армированием по всей площади. Для этих целей используют две железные сетки – нижнюю и верхнюю. Их связку выполняют специальными крючьями и отожженной стальной проволокой.

Затем между основными стержнями сетки устанавливают дополнительные, на расстоянии друг от друга в 20 см. Также монтируются компенсаторы из пластмассы или хомуты, обеспечивая наилучшее расположение стальных прутьев.

Заливка бетона

Заливка бетона – финальный этап работ над плитным фундаментом. В ходе его выполнения могут использоваться как готовые сухие смеси, так и растворы самостоятельного замеса – на основе цемента, песка и гравия (щебня). Ими заполняют опалубку строго до высоты бортов. После высыхания плиты приступают к очередному этапу строительства.

Устройство монолитного фундамента | Надежная железобетонная основа

У вас есть собственный земельный участок за городом? Вы мечтаете возвести на нём жилое строение? Тогда помните, что надёжность будущего дома, во многом зависит от правильно выбранного фундамента, определиться с которым следует ещё на этапе проектирования. Естественно, тип основания зависит от большого количества тонкостей и нюансов: рельефа территории, свойств грунта, близости грунтовых вод, веса самого здания и так далее.

Несмотря на то, что в настоящее время существует богатое разнообразие типов фундаментов, большинство желающих обзавестись крепким и надёжным домом, коттеджем, отдают предпочтение монолитным железобетонным плитам. Главным объяснением подобного решения является тот факт, что цельное намного прочнее, в отличие от сборной конструкции. К тому же, монолитные работы фундамент проводятся максимально качественно и оперативно, если обратиться к бригаде опытных профессионалов.

Свойства монолитного фундамента.

Монолитный фундамент представляет собой сплошную железобетонную конструкцию. Данный вид основания отлично подходит для строительства объектов на территории, которой характерна близость грунтовых вод, просадочность и пучинистость грунтов. Также, монолитный фундамент способен выступать в роли бетонной подушки, благодаря которой подвальные помещения, цоколь, первый этаж, будет надёжно защищён от негативного воздействия влаги.

Основные типы фундаментов: свайный, столбчатый, ленточный, они могут быть разной степени заглубления.  А к главным преимуществам следует отнести такие свойства, как:

1

надёжность;

2

длительный срок службы;

3

используется для сооружения зданий разной конфигурации;

4

устойчивость к влаге;

5

за счёт армирования, выдерживаются вертикальные, боковые нагрузки;

6

равномерное распределение нагрузки;

7

возможность использования на пучинистых, а также плавающих грунтах;

8

фундамент способен «гасить» движение грунта, благодаря чему в стенах не появляются трещины, соответственно, сооружение прослужит долгие годы;

9

оперативность и доступная стоимость работ по устройству монолитного фундамента.

Устройство монолитного фундамента.

Благодаря устройству монолитного фундамента, нагрузка распределяется равномерно. Такое основание практически вечное, так как сохраняет свои превосходные эксплуатационные характеристики на протяжении долгих лет службы. Плиты данного типа считаются наиболее востребованными, за счёт своей универсальности. Устройство монолитного фундамента является незаменимым при таких видах строительства, как: городском, загородном, промышленном, при возведении торговых и спортивных комплексов.

Оно отличается между собой по следующим признакам:

1. в зависимости от типа: монолитные свайно-ростверковые фундаменты, монолитные;
2. в зависимости от способа возведения: простые, они состоят из бутовой либо бетонной заливки и армирования, а также с использованием двухслойного пояса, изготовленного из арматуры.

Но главной чертой монолитного фундамента является неразрывность конструкции бетонной заливки опалубки.

Расчёт стоимости и устройства монолитного фундамента «под ключ».

Если вас интересует цена за работу с монолитным фундаментом, то тут следует учесть множество тонкостей и нюансов. При расчёте стоимости учитывается количество применяемых материалов. Их общее число зависит от площади плиты. Также на стоимость самого устройства фундамента и работ оказывают влияние климатические и геологические условия местности, близость подземных вод, сложность рельефа. Естественно, обращаясь к профессионалам, которые возведу монолитный фундамент «под ключ», вы будете уверены в качестве и надёжности конструкции.

Устройство монолитного фундамента — преимущества и недостатки, этапы устройства

От надежности и устойчивости фундаментного основания зависит долговечность постройки и безопасность ее эксплуатации. Исходя из этого, правильный выбор опорной конструкции становится одним из важнейших условий при строительстве зданий, бань и хозяйственных построек.

Все такие основания по внутреннему устройству делятся на два подвида:

Первый тип подразумевает заливку бетонного монолита с армированием непосредственно на песчано-гравийную подушку. Во втором случае на песок сначала укладываются готовые ж/б изделия заводского исполнения, а бетон уже меньшим по толщине слоем заливается как раз на них.

Схема фундамента плиты

По прочности и надежности оба этих варианта сравнимы. Здесь конечные параметры фундамента больше зависят от качества предварительных расчетов в проекте. Однако использование готовых железобетонных плит существенно ускоряет процесс строительства сборно-монолитного фундаментного основания под будущий дом.

Что такое столбчатый фундамент?

Столбчатые фундаменты представляют систему опор, которые углубляются в землю непосредственно под стенами и имеют вид столбов. По сравнению с другими типами, площадь их опоры гораздо меньше, но зато они более экономны и не требуют много времени для заливки. Наиболее часто такой тип применяют в строительстве домов каркасного, деревянного или щитового типа, у которых вес стены небольшой. Можно также использовать его и для постройки домов из камня. Противопоказано применение для постройки домов с подвалами, а также, если дом будет находиться на слабоустойчивой почве.

Плюсы и минусы фундамента из бетонной плиты

Преимущества:

• его можно возвести на мягком грунте с большой глубиной промерзания;
• он не требует землеройных работ на большой глубине;
• высокая несущая способность;
• способность выдерживать напряжения и изменения от деформаций грунта;
• высокие прочностные характеристики – его срок службы составляет до 150 лет;
• благодаря своей конструкции плитный фундамент также служит грубым полом подвала.

Недостатки:

• Высокая стоимость из-за значительного расхода материалов;
• высокая трудоемкость и потребность в строительной технике повышают цену плитного фундамента.

Преимущества и недостатки

Важнейшим преимуществом плитного фундамента является его большая площадь опоры, что существенно снижает давление, оказываемое на грунт. Как следствие, исключается неравномерная осадка постройки и деформация стен.

Среди прочих достоинств можно отметить следующие:

Технология строительства щелевого … Ленточно щелевой фундамент Технология строительства щелевого … Технология строительства щелевого …

• простота монтажа;
• безопасность и долговременные гарантии прочности;
• противостояние как наземным, так и грунтовым водам;
• предотвращение движения грунта;
• вероятность обустройства цокольного этажа;
• применение плиты как основы пола первого этажа.

Существенный минус плитного фундамента заключается в его стоимости, более высокой в сравнении с другими вариантами. Однако они оправдываются за счет гарантированной надежности плитного фундамента перед негативными природными условиями.

Что такое фундамент на основе бетонной плиты

Фундамент на основе бетонной плиты – это цельная конструкция, вылитая из бетона, которая служит надежной опорой для дома. Такой фундамент целесообразно возводить в таких случаях:

• Если будущий дом строится в условиях «сложного» грунта;
• Необходима дополнительная защита от подземных и талых вод.

Выделяют три вида монолитных бетонных фундаментов:

1. Незаглубленный – бетон заливается просто на поверхности земли.
2. Мелкозаглубленный – фундамент устанавливается на глубине 50-60 см.
3. Глубокозаглубленный – фундамент опущен до максимальной глубины промерзания грунта (1,5 метра).

Плюсы и минусы плитного фундамента Плитный фундамент: плюсы и минусы Плитный фундамент: плюсы и минусы … Достоинства и недостатки плитного … Фундамент монолитная плита: плюсы и … Фундамент на основе бетонной плиты

Фундамент на основе бетонной плиты это классический вариант опоры любого строения. У него есть свои преимущества и недостатки, которые стоит учитывать.

Фундамент на основе бетонной плиты

Критерии выбора ЖБ плиты фундамента

Монолитный фундамент плита подходит практически для любых грунтов, в том числе вечномёрзлых, водонасыщенных, подвижных и не отличающихся высокой прочностью. Главное достоинство плиты – большая площадь опоры, что автоматически препятствует её опрокидыванию.

Смотрите также: Фундаментная плита – стоимость

Плита может быть подвержена скольжению, поэтому на участке с уклоном обязательно предусматриваются обращённые в грунт рёбра жёсткости, опирающиеся на ступенчатую бетонную подготовку.

Плавающая фундамент плита почти не заглубляется, а потому не испытывает бокового давления даже при устройстве на пучинистой почве. Просто по линии соприкосновения с плитой часть «плохого» грунта заменяется подушкой из неподверженных пучению сыпучих материалов: гравия, щебня, ПГС или песка. По этой же причине объём земляных работ при формировании плиты минимизирован, и на устройство опалубки уходит совсем немного пиломатериала.

Высокая металло- и бетоноёмкость делает плиту одним из наиболее дорогих решений. Но учитывая, что монолитная плита фундамента становится черновым основанием для пола нижнего этажа, избавляя от необходимости выполнения достаточно трудоёмких и операций и потери массы времени, выбор такой конструкции вполне оправдан.

Смотрите также: Фундаментная плита 10х10 – цена

Фундамент монолитная плита является востребованным вариантом. Причиной тому его способность «выравнивать» нагрузки, более равномерно распределяя их на почву и уберегая её от провалов.

Если же в плитный фундамент заложена система тёплого пола, то устраняется и проблема промерзания-оттаивания. Вот почему скандинавский вариант устройства утеплённой плиты (УШП) обрёл у нас такую популярность. Грамотно спроектированная, фундаментная плита является для дома своеобразной платформой. Она не подвергается при подвижках грунта локализованным изгибам, а просто перемещается вместе с ним. Отсюда и термин «плавающая плита».

Смотрите также: Фундаментная 12х12 – цена

1.1 Особенности проектирования

Основная задача, которую требуется решить в процессе проектирования фундамента железобетонная плита, заключается в моделировании нагрузок, способных спровоцировать крен, и заставляющих конструкцию работать на изгиб. На его основе рассчитывается толщина плиты, её потребность в общем и локальном армировании.

При заказе проекта фундамента монолитная плита в специализированной компании, заказчик получает комплект документации с подробными чертежами, сметой, экспликацией материалов.

Смотрите также: Стоимость фундамента

В среднем под малоэтажные здания проектируют плиты толщиной 200-400 мм. Точный размер определяется расчётом, однако в зависимости от процента армирования, для одного и того же объекта он может быть разным. Чтобы фундамент для дома плита получил оптимальное соотношение прочности и цены, надо уметь правильно манипулировать арматурой.

На заметку Если, к примеру, взять минимальную толщину плиты в 200 мм, нужно предусмотреть усиление в наиболее нагруженных зонах: пересечениях стен, расположении бетонной лестницы, несущей колонны. Если же фундаментная плита под дом по толщине будет увеличена до 250 мм, можно обойтись без локального усиления – но на общее армирование арматуры уйдёт больше.

Чтобы иметь возможность сделать плиту тоньше, не снизив её сопротивление продавливанию, в наиболее нагруженных местах предусматривают утолщения в виде обращённых вниз рёбер жёсткости. В домах с цокольным или подвальным этажом устройство плитного фундамента включает другой вариант усиления. Здесь рёбра жёсткости направлены вверх, их роль играют монолитные цокольные стенки.

1. По площади фундамент для дома монолитная плита должен выходить за контуры стен, с учётом всех выступающих архитектурных элементов: веранды, крыльца, пристроенного гаража, террасы. Учитывается так же и толщина облицовки, если она будет, к примеру, кирпичная.
2. Неравномерность осадки почвы под весом здания компенсируется за счёт хорошо уплотнённых насыпных слоёв. Обычно это песок, поверх которого для лучшей утрамбовки применяется щебень – либо просто используется пескогравийная смесь.
3. Классический вариант плитного фундамента предусматривает ещё и устройство жёсткого подстилающего слоя. Это бетонная подготовка (бетонная плита под фундамент), на заливку которой идёт тощий бетон (класс В7,5).

На заметку Монолитная плита под плитой фундамента не только помогает основной конструкции в распределении нагрузок, но и защищает от повреждений слой горизонтальной гидроизоляции, которая обязательно должна присутствовать под подошвой фундамента.

Преимущества монолитного фундамента

Самый важный плюс – значительная долговечность этого вида основания. Это объясняется тем, что конструкция не имеет швов и стыков, что и обеспечивает ей надежность и долгий эксплуатационный срок.

Универсальность – еще одно достоинство конструкции. Так, монолитное основание можно применять на любом типе грунта, в том числе с высокой вероятностью просадок и близким расположением грунтовых вод за исключением регионов с вечной мерзлотой. К тому же строительство удешевляется по причине ненадобности применения специальной подъемной техники. А соорудить такой фундамент можно своими силами, если произвести предварительные точные расчеты.

Плюсы и минусы монолитного фундамента

Несмотря на то, что есть куда более простые и дешевые в обустройстве типы оснований, технология монолитного фундамента активно применяется по всей стране, так как обладает уникальным набором преимуществ:

• возможность обустройства на тех типах почвы, где строительство другого варианта фундамента невозможно. Это, например, мелкопесчаные и пылевые грунты, насыпные и водонасыщенные, слабонесущие и глинистые почвы;
• долговечность выше, чем у других типов фундамента, и достигает 150 лет при условии соблюдения всех тонкостей его обустройства;
• рекордная несущая способность. Монолитный плитный фундамент выдерживает огромные нагрузки. Для частного строительства это означает, что на нем можно возвести 3-этажный кирпичный дом;
• нагрузки на основание распределяются равномерно, ведь оно монолитное. Отсутствие швов и стыков убережет конструкцию от появления деформаций и разрушений при подвижках грунта, а значит, и дом не перекосится и не покроется трещинами;
• во время сезонных пучений грунта основание равномерно приподнимается вместе с домом, а потом так же равномерно опускается, при этом какие-либо деформации полностью отсутствуют;
• монолитное основание сильно упрощает обустройство чернового пола. После минимальной подготовки на него уже можно класть ламинат, плитку или линолеум;
• монолитная плита становится отличной защитой от грунтовой сырости, которая может проникать в дом, построенный, например, на ленточном основании;
• минимальное количество земляных работ, так как монолитный плитный фундамент заглубляется примерно на 2/3 своей толщины и относится к мелкозаглубленным основаниям. Поэтому подготовительные работы сведены к минимуму, что позволяет сократить временные и финансовые расходы;
• относительная простота и скорость обустройства. Без специальной техники будет сложно обойтись, но времени на подготовку столь надежного основания уйдет минимум. К тому же, выровнять площадку, насыпать песчано-гравийную смесь и утрамбовать ее при наличии необходимой техники сможет практически любой мастер.

По итогу у нас получается уникальное основание, которое можно применять чуть ли не всегда и везде, но, увы, без недостатков не обходится:

• цена. Чтобы залить основание подо всей будущей постройкой, потребуется много бетона и арматуры, а это большие растраты;
• заливку необходимо выполнять одномоментно, а чтобы приготовить такое большое количество бетона, придется воспользоваться специальной техникой (лучший вариант – автомиксер), а это дополнительные расходы;
• возведение монолитного фундамента лучше доверить специалистам. Конечно же, можно попробовать обойтись и своими силами, но придется арендовать специальную технику;
• обустроить подвал или погреб под домом невозможно;
• при строительстве монолитного основания в районах, где температура достигает рекордно низких отметок, необходимо дополнительно обустраивать слой теплоизоляции, что удорожает строительство фундамента;
• монолитный фундамент не подходит для местности, где часто наблюдаются оползни. Также его лучше не использовать на грунтах с мощным илистым или растительным слоем. Еще одно ограничение – местность с большим уклоном;
• необходимо заранее продумать расположение всех коммуникаций.

Основные преимущества утепленной шведской плиты:

• Устройство фундамента и прокладка коммуникаций выполняют в ходе одной технологической операции, что позволяет сократить сроки строительства.
• Шлифованная поверхность фундаментной плиты готова для укладки напольного покрытия;
• Слой теплоизоляции ПЕНОПЛЭКС ФУНДАМЕНТ®, толщиной около 20 см надежно защищает от потерь тепла, а это означает существенное снижение расходов на отопление дома и увеличение эффективности функционирования системы «теплого пола»;
• Почва под утепленной плитой не промерзает, что сводит к минимуму риски возникновения проблем морозного пучения грунтов основания;
• Закладка фундамента не требует тяжелой техники и специальных инженерных навыков.

Основу утеплённого шведского фундамента составляет обычная монолитная железобетонная плита, которая в частном строительстве используется ещё с середины прошлого века. Что же касается выдающихся показателей устойчивости и энергетической эффективности, то их обеспечивает множество конструктивных особенностей.

Основу фундамента УШП составляет обычная монолитная железобетонная плита

Итак, УШП состоит из таких элементов:

1. Песчано-щебневая или гравийная подушка, которая выполняет функции дренажной системы и служит в качестве своеобразного демпфера при сезонных колебаниях почвы.
2. Геотекстильное полотно, препятствующее засорению дренажного слоя мелкими частицами почвы.
3. Слой гидроизоляции, способный защищать железобетонную конструкцию от пагубного воздействия влаги.
4. Слой теплоизоляции, которая укладывается как под всей плоскостью примыкания плиты к земле, так и по бокам фундамента. «Пирог» из утеплителя и гидроизоляционного слоя препятствуют распространению тепла в грунт, способствуя уменьшению энергозатрат.
5. Система дренажа и водоотведения. Благодаря им опорное сооружение не будет подвергаться воздействию атмосферных осадков. Даже если талые и дождевые воды на участке стекают в низины, а подземные находятся на глубине 3 м и больше, наличие систем отвода влаги позволяет продлить срок эксплуатации опорной плиты на десятки лет.
6. Армирующий каркас или пояс. Являясь жёсткой пространственной конструкцией из толстых металлических стержней, этот элемент делает фундамент более прочным.

   Как известно, бетон отлично противостоит сжимающим нагрузкам, но слабо сопротивляется сгибающим и растягивающим воздействиям. Устранить подобные недостатки и призван армирующий пояс, который прекрасно справляется с упругими деформациями любого типа.

7. Инженерные коммуникации, к которым относятся канализация, водопровод, электрическая проводка и кабельные каналы для протяжки линий связи.
8. Система напольного обогрева. Специалисты рекомендуют укладывать водяной контур непосредственно на этапе сооружения фундамента. Это позволяет удешевить строительство и способствует равномерному прогреванию основания пола.
9. Несущая бетонная плита, толщина которой выбирается в зависимости от особенностей грунта и веса здания. Чтобы повысить прочность железобетонного основания, его выполняют с рёбрами жёсткости. Их размещают под внешними стенами, а также в местах установки колонн и других материалоёмких элементов.

Армирующий каркас делает шведскую плиту устойчивой к любым знакопеременным нагрузкам

Конечно, столь простая конструкция не может нести нагрузку в виде многоквартирных домов высокой этажности, но в сфере частного строительства она обеспечит должную надёжность и долговечность. Только за счёт монтажа утеплённой шведской плиты затраты на отопление будут снижены на 15–20%, не говоря уже о возможности строительства в сложных условиях без привлечения дорогостоящей техники и оборудования.

Особенности монтажа

Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод (дренажная система по периметру сооружения). Важную роль играет также устройство непучинистой подготовки (подушка из крупного песка, щебня). В случае, если применяется комбинация слоев щебня и песка, необходимо предусмотреть разделение данных слоев геотекстилем (при расположении грунта мелкой фракции над более крупным). Под плиту необходимо заранее заложить все необходимые коммуникации (водопровод, электричество, канализация и т.п.) и вводы.

Конструкция шведской плиты предполагает передачу всех нагрузок от сооружения (собственный вес, эксплуатационные нагрузки, снеговые и т.п.) на слой утеплителя, именно поэтому к используемому теплоизоляционному материалу предъявляются высокие требования по прочности. Наиболее рациональным вариантом применения в данной конструкции являются теплоизоляционные плиты ПЕНОПЛЭКС ФУНДАМЕНТ®, обладающие практически нулевым водопоглощением и высокой прочностью на сжатие.

Ленточный фундамент

Свое название этот тип фундамента получил из-за внешнего вида и конструкции: он представляет собой сплошную бетонную ленту определенной ширины и глубины, проходящую под всем периметром дома по несущим стенам.

Для его возведения не требуется применение спецтехники, поэтому в большинстве случаев можно обойтись силами одной бригады рабочих, что и стало основной причиной его популярности.

Делится ленточный фундамент на несколько разновидностей:

• Монолитный. Этот вариант представляет собой сплошной армированный бетонный блок, который заливается на месте строительства. В этом случае роется траншея, возводится опалубка, затем в пока еще пустой траншее вяжется армирующий пояс из арматуры или толстой стальной проволоки, а затем заливается купленным бетоном. В результате получается единый массив, скрепленный внутри поясом из металла, не допускающим раскола фундамента на несколько частей;
• Сборный. Отличается от монолитного тем, что в траншею укладываются готовые плиты ленточного фундамента, которые скрепляются между собой при помощи сварки, а швы заливаются цементным раствором. По надежности такой вариант уступает монолитному, но является более простым и быстрым, поэтому чаще всего используется на поточном строительстве, тогда как монолит больше подходит для частных домов.

Помимо этого ленточный фундамент делится в зависимости от глубины:

• Мелкозаглубленный используется в тех случаях, когда строительство ведется на твердом грунте, который не деформируется при больших нагрузках и замерзании. Обычно такой фундамент не достигает горизонта промерзания и в крайнем случае продолжается бетонным ногами в ключевых точках периметра, которые опускаются глубже, чем основной массив. Такой вариант отлично подходит для заборов, гаражей, небольших бань и других хозяйственных построек, имеющих относительно небольшую массу;
• Заглубленный опускается ниже горизонта промерзания и применяется на подвижных грунтах, которые легко деформируются при большой нагрузке, а также меняют свой объем при замерзании зимой. Заглубление ниже горизонта промерзания гарантирует, что здание не будет двигаться вместе с грунтом при наступлении морозов и увеличивает общий срок его эксплуатации. Глубокий ленточный фундамент требуется при возведении массивных строений, например, капитальных гаражей под два или три автомобиля, коттеджей, двухэтажных магазинов и подобных простроек.

Как и любые другие инженерно-строительные сооружения, ленточный фундамент имеет свои достоинства и недостатки, основываясь на которых и следует принимать решение, использовать в строительстве этот вариант или предпочесть фундамент другой конструкции.

Достоинства:

• Возможность обустройства подвального помещения;

• Простота в возведении;

• Невысокая стоимость;

• Высокая прочность и надежность;

• Возможность применения на пучинистых грунтах.

К сожалению, ленточный фундамент имеет некоторые недостатки:

• В некоторых случаях есть потребность в проведении сложных земляных работ и в использовании тяжелой строительной техники;

• Потребность в проведении гидроизоляционных и теплоизоляционных работ.

Стоит учитывать, что понятие плюсов и минусов неоднозначно, так как здесь все зависит от глубины залегания конструкции. Поэтому каждый тип фундамента необходимо рассматривать отдельно.

Виды

Итак, как сделать монолитный фундамент? Существует три основных вида плитных оснований:

1. Классическая технология строительства: на песчано-гравийной подушке, засыпаемой на 2/3 котлована. Ее толщина зависит от высоты плодородного слоя.
2. Высокопрочный русский: фундаментная плита с ребрами жесткости, которые располагаются под несущими стенами. Используется для массивных построек и на грунтах с сильным морозным пучением; так как несущая способность такого основания достаточно велика. При возведении более легких построек допускается уменьшать его толщину до 10 — 15 см.
3. Шведская плита с утеплением: для нее готовится опалубка из несъемных пенополистирольных блоков, обладающих низкой теплопроводностью. Сверху укладывается теплый пол, затем арматура, и вся эта конструкция заливается 10 -сантиметровым бетонным раствором. Коммуникации располагаются под песчаной подушкой. Так как исправить их состояние в уже залитом фундаменте и разбивка плиты будут уже невозможны, все расчеты и возведение лучше доверить специалистам. Водопроводные, канализационные трубы и прочие виды коммуникации подбираются самые дорогостоящие, так как их ремонт и обслуживание будут невозможны.

При использовании ребер жесткости они могут располагаться вверх или вниз. В первом случае они усиливают конструкцию и выполняют роль цоколя. Фундаменты с ребрами жесткости вниз позволяют снизить толщину бетона и поднять плиту над уровнем грунта.

Что лучше и дешевле: ленточный фундамент или монолитная плита — какой выбрать

В процессе проектирования здания выбор фундамента является одним из самых важных вопросов и вот тут многим приходится долго и мучительно решать, что лучше: монолитная плита или ленточный фундамент.

Еще несколько лет назад такого выбора не было – для индивидуальных малоэтажных сооружений оптимальным вариантом традиционно считался ленточный фундамент, но сегодня все чаще застройщики предпочитают плиту.

Надежный и долговечный фундамент – залог того, что здание прослужит много лет, не потребует ремонта, сохранит свои первоначальные характеристики, выдержит напор внешних негативных факторов. Ленточный фундамент считается самым простым и дешевым в исполнении, надежным и прочным. В то же время, при изучении особенностей и преимуществ монолитного варианта, многие предпочитают именно его.

Ниже представлено подробное рассмотрение преимуществ и недостатков обоих видов основания, их сравнение и итоги.

Какой из них лучше

Ставя вопрос о том, какой вариант лучше – плита или ленточный фундамент, нужно понимать, для чего и где создается основание. Сравнение характеристик плиты и ленты некорректно, так как они предназначены для разных задач.

Плита способна свободно плавать на неустойчивых грунтах – там, где лента не даст нужной прочности и здание может попросту деформироваться. Ленточный же фундамент, возведенный в подходящих условиях, намного экономичнее и дешевле заливки плиты.

Какой тип возводится быстрее

В плане скорости изготовления отличаются не столько типы фундамента, сколько виды конструкций. Заливка плиты и ленты бетоном требует выдерживания времени набора прочности материалом – полный срок составляет 28 дней. На это время все работы должны быть прекращены. Кроме того, заливку бетонных конструкций можно осуществлять только в теплую пору.

Если же создается сборный плитный фундамент из готовых железобетонных блоков, сроки строительства намного сокращаются. Немаловажно и то, что сборные конструкции можно монтировать в любое время года.

Что касается объема работ, определенными преимуществами обладает плитный фундамент – меньше времени тратится, эффективнее процесс. При выполнении плитного фундамента сразу создается пол на почве, а вес сооружения распределяется равномернее и на большую площадь.

Что дешевле: монолитный или ленточный

Сооружение ленты обходится в несколько раз дешевле, чем плиты. Как правило, при сравнении аналогичных конструкций на одном и том же объекте ленточное основание предполагает меньший объем земляных работ, намного меньше тратится строительных материалов. Финансово ленту монтировать намного дешевле, да и трудозатрат понадобится меньше.

Какой у них срок службы

Фундамент из монолитной железобетонной плиты способен прослужить до 100 лет – по крайней мере, специалисты указывают максимальным именно такой срок. С другой же стороны, фирмы-подрядчики, реализующие различные проекты, дают гарантию на строение от 15 до 30 лет. На данный момент точно подтвержденных данных нет.

Ленточный фундамент изучен намного лучше – множество примеров готовых домов доказывают, что здание на таком основании способно простоять: 50-75 лет для конструкции из ФБС, 30-50 лет для кирпичного фундамента. Если лента залита из бетона, то способна прослужить до 150 лет.

Монолитный фундамент под баню

Похожие публикации

Как сделать фундамент для бани на сыром месте?

Какой фундамент для бани выбрать?

Столбчатый и свайный фундаменты под баню

Монолитный плавающий фундамент под баню на даче можно строить абсолютно на всех грунтах, кроме торфяников, для которых лучше использовать винтовые сваи с бетонным ростверком или ленточным фундаментом по сваям. Монолитная плита, за счет большой площади, равномерно распределяет нагрузку на грунт и не боится сезонных колебаний грунта, морозных пучений. Плита равномерно поднимается и опускается вместе с грунтом, не вызывая повреждения дома или бани. Вариант с монолитом рассматривается, как наиболее надёжный, как и грамотно выполненный столбчатый фундамент.

Этапы сооружения монолитного фундамента

Монолитную плиту можно делать заглубленную, чтобы ее не было видно или поднять ее над уровнем земли. Лучше плиту выводить выше уровня земли, чтобы к торцу плиты сделать отмостку.

Прокладка инженерных коммуникаций

По дну котлована или глубже, прокладываются канализационные и водопроводные трубы, электрический вводной кабель, если ввод в баню будет производиться подземным кабелем. Канализационные трубы берутся оранжевые, предназначенные для укладки в грунт, а водопроводные трубы укладываются в гильзе — пластиковой трубе большего диаметра, чтобы была возможность заменить трубы. Кабель также прокладывается в гильзе. Все трубы укладываются на подушку из песка. Водопровод и канализацию можно утеплить листами пеноплекса.

Земляные работы — выбираем грунт

Под монолитную армированную плиту выбирается грунт на глубину 60 см и шире плиты на 1 метр. Производится отсыпка крупным строительным песком, толщиной 40 см с тщательной трамбовкой. Для хорошего уплотнения песка его можно залить водой.

При этом произойдет самоуплотнение песка и уровень воды можно использовать как ориентир, для равномерной подсыпки песка в горизонт.

Устройство подушки под монолитную плиту

Песок закрывается сплошным слоем дорнита — нетканого материала, который применяется при строительстве дорог. Сверху насыпается 20 см щебенки и тщательно утрамбовывается. По периметру устанавливается опалубка из досок, на высоту бетонирования. На дно стелиться толстая полиэтиленовая пленка с перехлестами не менее 0,5м.

Армирование монолитного фундамента

Монолитную плиту нужно хорошо армировать. Обычно для этого используется две сетки с ячейкой 20х20 из арматуры AIII диаметром 10 мм, которые вяжутся на месте. Под баню можно использовать кладочные сетки из проволоки с ячейкой 100х100.

Первый слой сеток раскладывается прямо на пленку, второй вывешивается на высоте 7,5 см при толщине плиты 10 см или на высоте 12,5 см, при толщине плиты 15 см.

Бетонирование монолитной плиты

Монолитная плита заливается за один раз миксером или бетоном приготовленным на месте. Для небольшой бани 4х4 с толщиной плиты 0,1 м нужно приготовить бетона всего 1,6 куб.м. С таким объемом справиться и простая бетономешалка.

После бетонирования поверхность бетона выравнивается по отметкам на опалубке, вибрируется, для удаления воздуха и уплотнения бетона и заглаживается.

На следующий день плита поливается водой и укрывается пленкой, для лучшего созревания и постоянно поливается сверху водой, чтобы бетон не пересыхал.

Для каких грунтов подходит монолитное основание

Чтобы выяснить какой именно тип основания подходит в том или ином случае, проводят детально исследование грунтов. Только на основании полученных данных выносят окончательное решение:

• Скальный грунт – идеальное основание для любого типа фундамента, представленное осадочными, скальными горными породами. Конечно, строить дом на монолитном основании можно, но нецелесообразно, невыгодно с экономической точки зрения. Скальный грунт сам по себе является отличным подспорьем, на который можно запалубить и более дешевый ленточныйтип. Поэтому дополнительное укрепление бетонным монолитом обоснованно не выгодно. Разве что подобное основание устраивается по желанию клиента.
• Песчаный грунт – не самый надежный «товарищ» при укладке основания. Но строить на нем монолитную плиту под дом можно, даже нужно. К тому же при таких условиях, закладка подобного типа базиса обойдется дешевле в несколько раз нежели альтернативные варианты основания.
• Глинистый грунт отличается нестабильностью, так как может содержать в себе довольно много воды, под действием которой глина просто выталкивает на поверхность заглубленные основания. К тому же в зависимости от количества имеющейся воды в грунте будет зависть его несущая способность, которая может быть разной даже на одном участке строительства. Мелкозаглубленный плитный фундамент хорошо подходит под такие условия, он способен выровнять различную несущую способность грунтов, при этом не принять на себя никаких деформаций, разрушений.
• Болотистые и торфяные грунты самые сложные, «капризные» в плане строительства. Они способны разрушить любой тип фундамента, но только не плитный. Столбчатый и ленточный они просто выталкивают на поверхность или наоборот поглощают, от чего происходит их разрушение. «Плавающий» так «обращаться с собой не позволит». Он прекрасно сохранит свою несущую способность и форму.
• Грунт с большим перепадом высоты – это запрещенный тип для монолитной плиты, так как она может просто съехать или лопнуть, что приведет к разрушению дома.

Обратите внимание! Если предстоит возведение дома на пучинистых грунтах, склонных к сильному промерзанию, или же на неравномерно сжимающемся, плитное основание подходит идеально. Кроме этого, скорее всего, это единственный доступный и надежный вариант при таких нестабильных условиях.

Устройство гидроизоляции фундаментной плиты расценки с ценами за 1м2

Указанные в таблице цены — это предварительные цены на работы связанные с устройством гидроизоляции основания фундамента из монолита. Расценки, указанные в таблице, могут измениться при наличии особых условий или сложности в выполнении работ. Для получения точной цены рекомендуется написать в наш сметный отдел используя электронную почту [email protected] или заказать выезд инженера для проведения осмотра вашего объекта.

Калькулятор для самостоятельного расчёта стоимости

Открыть калькулятор Расчет стоимости гидроизоляции Итоговая стоимость гидроизоляции {{ | to_short(50) }} {{ }} {{ | to_short }} {{ }} {{ }} {{ }}

СтройкаДиалог

Плитный фундамент – это монолитная бетонная плита, заложенная в котлован, которая служит основанием для дальнейшей постройки. Сформировать такую систему сложно, а потому разберем подробнее монолитный плитный фундамент, плюсы и минусы, которые для него характерны.

Применение

В каких случаях применяются плитные фундаменты? Данная технология используется в тех случаях, когда здание устанавливается на ненадежной почве (пучинистый, подвижный, влажный, песчаный и подобные грунты).

Подобное основание применяется в условиях регулярного подтопления талыми водами и при небольшой глубине подземных вод.

С точки зрения конструкции объекта, на плиту устанавливаются деревянные, блочные и кирпичные дома. Такое основание подходит для домов сложной конфигурации с неравномерной нагрузкой.

Применяется три типа плитного фундамента:

1. Незаглубленный, когда монолит формируется без котлована;
2. Мелкого заглубления, когда котлован под плиту не превышает 500 мм;
3. Глубокого заглубления, когда основание погружается до точки промерзания грунта.

Плюсы технологии

Преимущества плитного фундамента таковы:

1. Монолитная платформа является общим основанием для всей конструкции. Это гарантирует равномерную передачу нагрузок, и сохранение целостности объекта. Особенно актуально данное свойство в условиях подвижных грунтов и при ассиметричной конструкции дома.
2. Высокая степень несущей способности, которая обеспечивается большой площадью соприкосновения основания с почвой. Благодаря данному свойству, плитные основания подходят для тяжелых конструкций.
3. Возможность использования на регулярно увлажняемых грунтах.
4. Возможность обустройства подвала с настоящими стенами, то есть защищенного от воздействия грунтовых вод (для вариантов глубокого залегания).

Минусы

Технология обустройства плитного фундамента имеет и ряд недостатков:

1. Высокая стоимость. Цена монолитного основания достигает 30-35% от стоимости дома.
2. Технологическая сложность и трудоемкость. Особенно это касается фундаментов с глубокой закладкой плиты. Ситуацию усугубляет большой объем работ по выемке земли, да и работы по равномерной укладке раствора так же не отличаются простотой.
3. Потребность в гидроизоляции. Так как плита должна быть хорошо защищена от воздействия влаги (иначе – эрозия бетона), необходимо обеспечить ей хорошую гидроизоляцию. Это увеличивает стоимость и срок проведения работ.
4. Высокий расход материалов: бетона и арматуры.
5. Опасность на вертикально подвижных грунтах. Если под плитой образуются пустоты, то в ней появятся участки с высоким напряжением, а это чревато ее разрушением. Так как фундамент представляет собой монолит, такое явление приведет и к разрушению дома.

Многих интересует вопрос – нужна ли отмостка для плитного фундамента? Да, для этого типа, как и для ленточного, отмостка нужна обязательно. Этот элемент обеспечивает отвод избыточной влаги и предотвращает промерзание грунта, что положительно сказывается на сроке эксплуатации плиты.

Технология работ

В первую очередь, необходимо определить место для заливки бетона, перед этим исследовав особенности грунта. Все работы по выполнению плитного фундамента нужно начинать с образования котлована, глубина которого должна определяться уровнем промерзания почвы. Таким образом, необходимо создать подушку из песка и щебня, а также создать дренажную систему. Далее создается опалубка по всему периметру основания. Также по всей площади необходимо выложить арматуру, которую после заливают бетонным раствором. Заливка фундамента должна проводиться по слоям, например, по 15 сантиметров. После всех работ, нужно определенное время подождать, пока фундамент высохнет.

Схема обустройства плитного фундамента для коттеджей

Плитный фундамент представляет собой монолитное основание, которое применяется при строительстве коттеджей, загородных домов и иных небольших зданий. Данная структура имеет свои преимущества и недостатки, которые определяются стоимостью объекта, типом здания, особенностями территории и так далее. Процесс работ по образованию плитного фундамента является длительным, однако в то же время результат обеспечивает надежное и прочное основание для дома. Особенности работ по обустройству плитного фундамента рекомендуем посмотреть в видеоролике:

Рекомендуем к прочтению

Ставки на спорт — совмещайте хобби с заработком! Плюсы и минусы строительства домов из шлакоблоков Тонкости выбора дверей для бани и сауны Как самостоятельно сделать фундамент на винтовых сваях

Монолитное определение | Монолитная опора | Монолитно-плитный фундамент | Преимущества и недостатки монолитно-плитного фундамента

Монолитное определение:

Монолитное строительство — это процесс, при котором из однородной смеси строится монолитное здание.

Это конструкция, сделанная из единственного материала, собранная и выкопанная. Обе стены , плиты, лестницы, а также дверные и оконные проемы отлиты по методу Monolithic Method .

Процесс на месте с использованием специально созданной, более простой в эксплуатации модульной опалубки из алюминия, пластикового композита с меньшими затратами рабочей силы и оборудования.

Система сопротивления боковым и гравитационным нагрузкам в этой системе состоит из железобетонных стен и плит из железобетона.

Ключевыми вертикальными конструктивными элементами являются железобетонные несущие стены, выполняющие двойную функцию по сопротивлению как гравитации, так и боковым нагрузкам.

Монолитные строительные работы позволяют с минимальными затратами обеспечить высокое качество и прочную конструкцию .Он использовался для строительства промышленных силосов, жилых домов, школ, стадионов и крыш, атомных станций, сосудов высокого давления и аудиторий.

В монолитном каркасе использована опалубка, которая обеспечивает правильную ориентацию, гладкую поверхность и качественную работу. Повышает скорость строительства по сравнению с традиционными подходами за счет использования опалубки.

Монолитная конструкция важна для минимизации толщины стены, минимизации ширины основания и минимизации сейсмического воздействия.

Также читайте: Что такое модуль разрыва | Что такое модуль упругости при изгибе | Что такое изгибное напряжение | Прочность бетона на изгиб | Модуль изгиба | Что такое прочность на изгиб

Монолитная опора:

Монолитный фундамент обеспечивает только одну заливку, так что фундамент строится для замены нижних колонтитулов единственной заливкой из бетонного пола с более толстыми секциями под конструктивными элементами и с обеих сторон окружности.

Он намного более гладкий и снижает стоимость производства, потому что плита сразу заливается вместе.Возвести монолитный фундамент действительно просто. Все это можно сделать за один день. Монолитная конструкция имеет толщину всего 12 дюймов.

Благодаря подходящему усилению, это основа для ценности, оценки и дизайна предпочтений. Это еще и лучшее, что можно выразить. Это, безусловно, самый безопасный вариант, когда бетон на данный момент смешан и поддерживается достаточным количеством стали, чтобы он не расслаивался.

Без затяжки швов не бывает швов или холодных стыков.Сборные опоры не используются.

Также читайте: Что такое торкрет-бетон | Торкрет-бетон и бетон | Технология торкретирования | Виды технологии торкретирования | Преимущества торкретбетона | Недостатки торкрет-бетона

Фундамент монолитная плита:

Чтобы облегчить несущую способность стен, заливаемая бетонная плита более гладкая снаружи, а снаружи нет нижних колонтитулов.

Для ровного грунта идеально подходят фундаменты из монолитных плит.Если земля неровная, то для опускания грунта используется много засыпки; если грунт не будет хорошо уплотнен, это со временем приведет к появлению трещин.

• Обычно бетонную поверхность заливают монолитно или независимо от фундамента.
• Во избежание растрескивания из-за оседания предпочтительнее использовать арматурную или волокнистую сетку.
• Строительство требует меньше времени и труда, чем традиционный фундамент.
• Под линией промерзания основание опоры должно выходить ниже.

Также читайте: Что такое шлифовка бетона | Как шлифовать бетон | Материал для шлифовки бетона | Ремонт и покрытие бетона

Преимущества монолитно-плитного фундамента:

1. Скорость строительства.

Монолитные плиты невероятно легко построить. Добавьте траншею по периметру и рассыпайте гравий, пока вы не утрамбовываете почву (или не выбросите верхний слой почвы).

В самой тонкой части (например, в середине дома) бетон должен иметь толщину 4 дюйма, и, как правило, для полного высыхания требуется несколько дней.Это значительно быстрее, чем любой другой метод строительства фундамента.

2. Устойчивость.

С точки зрения простоты, монолитный фундамент из плит при правильной конструкции прослужит около 50 лет. Из-за отсутствия сложных элементов в самой плите нет ничего плохого.

В бетоне нет швов, и до тех пор, пока опора и анкерные болты установлены правильно, у вас есть прочный фундамент, способный выдержать большой вес.

3. Плохое обслуживание.

Чтобы поддерживать его в хорошем состоянии, вам не нужно ничего делать ежемесячно, если вы регулярно осматриваете его, чтобы убедиться в отсутствии зазоров в фундаменте.

4. Энергоэффективность.

Между землей и домом нет места для фундамента из монолитных плит, а это значит, что вам не нужно тратить слишком много энергии на нагрев воздуха под ним в вашем доме. Даже в подвале или подвале есть постоянная трата энергии.

Это означает, что монолитное плиточное основание не только дешевле в краткосрочной перспективе, но и в долгосрочной перспективе, это сэкономит вам деньги.

Также читайте: Как удалить краску с бетона без химикатов | Процедура удаления краски с бетонной поверхности | Как смыть аэрозольную краску с бетона

Недостатки монолитно-плитного фундамента:

1. Нет доступа.

Подвал или подвал обеспечивает доступ к полу, что гарантирует, что в этом пространстве можно разместить сантехнику, электрическую панель и проводку.

Также, если что-то пойдет не так с монолитным плиточным основанием, вы не сможете дотянуться до него, чтобы устранить проблему.

2. Дорогой ремонт.

Хотя вещи с фундаментом из монолитных плит редко выходят из строя, когда они ломаются, это может быть невероятно дорогостоящим.

Как правило, вам необходимо использовать стратегии, которые могут стоить тысячи долларов, такие как поддомкрачивание грунта или подъем основания.

3. Плохая погода.

Ваш дом находится всего на 6 дюймов от земли и покрыт бетонными плитами, поэтому остальная часть здания будет уязвима для наводнений.Это серьезная уязвимость в определенных частях мира.

4. Цена перепродажи дома.

В некоторых случаях монолитная плита может снизить стоимость вашего дома. Если у вас более старая основа из монолитных плит, потенциальный покупатель обнаружит, что может потребоваться дорогостоящий ремонт.

Если вы разработали его самостоятельно, покупатель может быть не уверен в его результатах.

Также читайте: Сталь прочнее бетона | Стоимость стальных и бетонных конструкций | Сталь против бетона | Насколько прочен бетон | Стоимость бетонных и стальных зданий

Монолитная плита:

В конструкции бетонных плит монолитная плита — это термин, используемый для описания компонентов бетонных конструкций, таких как опоры, плиты, фундаменты, опорные балки, опоры и колонны, заливаемые одновременно.

Монолитная цементная плита подходит не только для бетонирования на земле, но и для подвесной плиты.

Использование опорных материалов позволяет производить заливку бетонных плит монолитно с бетонными балками и колоннами, при этом подвесная бетонная плита находится над уровнем земли.

Монолитные плиты — это фундаментные конструкции, спроектированные с помощью единой бетонной заливки, обычно состоящие из бетонной плиты толщиной 4 дюйма с утолщенными внутренними секциями под несущими стенами и часто утолщенными по краям периметра.

Среди преимуществ монолитных плит перекрытия:

• Более быстрое среднее время строительства.
• Выше цена.
• Очень прочный, особенно с добавлением арматуры из стали и фибры.
• Его можно улучшить, добавив дополнительное натяжение на слабых участках почвы.

Также читайте: Что такое поперечная балка | Детали стяжной балки | Преимущества использования поперечной балки | Усиление анкерных балок | Зачем нужна бетонная анкерная балка

Как сформировать монолитную плиту?

Правильная планировка площадки и усиление бетона являются важнейшими критериями при возведении монолитной плиты.

1. Почва.

Необходимо уплотнить грунт под плитой и не содержать органических веществ. Если верхний слой почвы соскребается, он обычно достаточно цементирует ненарушенную почву внизу.

Важно хорошо дренировать почву. Важно учитывать потоки воды, и необходимо подготовить правильное перенаправление, чтобы оно не подрезало плиту.

2. Траншеи по периметру.

Утолщенный край монолитной плиты образован траншеей по окружности плиты.В теплом климате траншея может быть только фут глубиной и фут шириной.

Траншея должна быть глубиной не менее 2 футов в местах, где проникают морозы, и может быть изолирована, чтобы предотвратить образование морозного пучения под плитой.

3. Гравий.

Плотный гравий рассыпается под плитой и в траншеях на глубину от 3-1 / 2 до 4 и более дюймов. Хорошо дренируемый гравий с заполнителями от 3/8 до 3/4 дюйма является популярным вариантом.

4. Армирование.

Плетеная проволочная сетка размером 6 дюймов на 6 дюймов (6 ″ x 6 ″) используется в стандартной установке, которая размещается на стульях из арматуры, так что ее можно расположить ближе к середине готовой плиты.

Для усиления утолщенной кромки обычно используется арматурный стержень №4 . Там, в нижней части траншеи, две последовательные планки могут быть расположены рядом друг с другом, начиная с одной планки в верхней части.

Арматуру следует закладывать в траншеи и постоянно связывать.

5. Бетон.

Очень часто бетон определяется как 3000 фунтов на квадратный дюйм, а также как минимум 4 дюйма толщиной. В конце плиты должно быть не менее 6 дюймов над уровнем грунта.Земля, покрывающая его, должна иметь уклон от плиты.

6. Анкерные болты.

С помощью анкерных болтов 1/2 дюйма нижние плиты строительных стен прикрепляются к плите. На концах, которые вставляются в бетон, когда он уже влажный, эти болты имеют J- или L-образную форму.

Другие стороны анкерных болтов имеют резьбу, так что верхняя часть настенной пластины может быть затянута гайками. Обычно анкерные болты расположены на расстоянии 6 футов от середины.

Также читайте: Железобетонный каркас | Бетонное каркасное строительство | Строительство бетонных зданий | Каркасное строительство | Типы рамы

Монолитное строительство:

Монолитная система строительства с алюминиевой опалубкой — это быстрое и устойчивое к стихийным бедствиям сооружение, новая разработка, позволяющая создавать экономичные и быстрые объекты массового жилья.

Монолитная архитектура — это механизм, с помощью которого одновременно размещаются стены и плиты.

В этой системе свежая цементная смесь помещается в легкое устройство для формования алюминия с арматурными стержнями, необходимыми для обеспечения необходимой прочности.

Метод достаточно простой, стены и плиты отливаются за один раз. Это подходит для многоэтажного строительства, что дает возможность быстрого повсеместного строительства.

Позволяя более эффективно использовать время, ресурсы и строительные материалы, такие как сталь и цемент, эта технология обеспечивает более быстрые альтернативы быстро растущему дефициту жилья в городских районах.

Когда мы идем к массовому жилищному строительству, оно предлагает быстрое развитие при оптимальных затратах и ​​времени, особенно для экономически более слабых участков и классов с низким доходом, которые многочисленны без домов.

Это высокоэффективная технология, которая одновременно упрощает бетонирование всех компонентов, таких как стены, крыша и т. Д., В результате чего получается очень прочная монолитная конструкция.

Этот метод требует использования неквалифицированного и полуквалифицированного (ручного) труда и, следовательно, не требует использования дорогостоящего строительного оборудования.

Следовательно, рентабельно

• Модульные конструкции в широко распространенных жилых домах открывают новые возможности для повторного использования опалубки, что делает эту технологию весьма рентабельной.
• Материал опалубки (алюминий или HDPE) является экологически чистым и исключает использование ценных пород древесины из природных ресурсов. Это делает устройство экологически безопасным.
• Эта система обеспечивает превосходное управление качеством всей структуры в соответствии с BIS и другими международными стандартами.
• Нет необходимости в плитке, блоках и штукатурке.
• Стоимость надстройки и фундамента может быть снижена без потери прочности благодаря уменьшению собственного веса примерно на 50 процентов.
• Поведение в виде коробки, по существу, создает очень высокую прочность конструкции, делая ее устойчивой к землетрясениям, ветру / циклонам, действующим вертикальным и горизонтальным силам.
• Превосходно обработанная поверхность исключает необходимость дорогостоящей штукатурки и укрепляет относительно полностью водонепроницаемую поверхность.
• Из-за меньшей толщины стен для данной зоны цоколя доступно больше коврового пространства.
• Монолитная бетонная конструкция обеспечивает аккуратную подготовку и гарантированное регулирование консистенции.

В системе монолитного железобетонного здания используется метод опалубки, позволяющий отливать стены и плиты в соответствии с заранее определенным процессом.

Он сочетает в себе скорость, эффективность и точность производства с эффективностью и экономичностью конструирования на месте.

В результате получилось 3-х железобетонное здание, материалы которого были бы достаточно высокого качества, чтобы обеспечить только ограниченную отделку, в то время как торцевые стены и фасады легко завершить.

Поскольку пол, стена и плита построены как единая конструкция, армирование является непрерывным и сцепляется со всеми конструктивными элементами здания, такими как фундамент, стены и плиты.

Следовательно, колонны и балки не нужны, в результате чего получаются тонкие детали, обеспечивающие высокую устойчивость к землетрясениям, циклонам, ветрам и наводнениям.

Также читайте: Что такое конструкция перекрытия | Типы конструкции перекрытий | Что такое плита перекрытия | Типы плит перекрытия | Толщина бетонных плит | Сборные бетонные плиты

Краткая записка

Монолитная плита

Это означает «сформированный из одного большого каменного блока». В строительной отрасли мы определяем это как «все за один прием». Итак, монолитная плита — это гигантский блок цемента, который залили одним махом , упавшим. Хотя его можно заливать сразу, это не обязательно однородная плита.

Монолитное строительство.

Монолитная конструкция означает, что вся конструкция вместе с плитой отливается одновременно. Для возведения монолитной конструкции , нам потребовалась опалубка для конструкции . В этом проекте мы обсуждаем важность использования монолитной конструкции, работы для многоэтажных домов.

Монолитно-плитный фундамент

Этот фундамент создан путем заливки одного слоя бетона для образования плиты и основания .Подрядчикам нравится монолитная концепция, потому что она снижает затраты на рабочую силу, а процесс строительства идет быстрее, чем при использовании других фундаментов.

Монолитная бетонная плита

Монолитная бетонная плита — это гигантский блок цемента, залитый одним махом . Хотя его можно заливать сразу, это не обязательно однородная плита. Его делают толще в тех местах, где будет несущая стена, и по всему периметру (вместо нижних колонтитулов).

Понравился пост? Поделитесь этим с вашими друзьями!

Рекомендуемое чтение —

Устройство монолитного фундамента.Монолитный фундамент своими руками

Долговечность конструкции напрямую зависит от того, насколько надежно выполнено ее основание. Один из вариантов фундамента — монолитная конструкция, представляющая собой бетонную плиту, соединенную с опалубкой. Этот вид получил значительное распространение в строительстве благодаря способности выдерживать большую массу построек.

Преимущества и недостатки

Прочность монолитного фундамента достигается за счет армирования.Эта процедура предполагает укладку стержневого каркаса внутрь формы с последующей заливкой бетоном. Армирующий каркас обеспечивает распределение нагрузки по всей площади конструкции, что предотвращает ее разрушение. Особенно актуально строительство такого фундамента в местах, где почва подвижна и насыщена грунтовыми водами.

К преимуществам монолитных типов фундаментов можно отнести такие факторы:

1. Эффективность. Этот показатель достигается тем, что в процессе работы использование строительной тяжелой техники не требуется.
2. Также на этом фундаменте можно построить дом любой формы, так как он не ограничивает конфигурацию проекта.
3. За счет полного отсутствия стыков обеспечивается полная герметичность.

В качестве недостатков фундамента из монолитной плиты можно отметить следующие:

• трудоемкость строительного процесса;
• высокий расход бетона и металла;
• необходимость проведения земляных и гидроизоляционных работ, что увеличивает срок строительства.

Существуют типы монолитных фундаментов: свайные, столбчатые, ленточные и плитные. Они различаются формой и способом опоры на почву.

Монолитно-ленточный фундамент

Этот тип основания используется в строительстве гораздо чаще, чем другие типы. Объясняется это его практичностью и надежностью. Суть конструкции конструкции в том, что ленту фундамента возводят по периметру несущих стен.Лента укладывается во внутренние и внешние стены конструкции, при этом форма поперечного сечения должна иметь одинаковые параметры по всему основанию. От угрозы деформации такой фундамент избавляет от пояса арматуры, который находится внутри.

Для строительства данного типа используются следующие материалы:

• щечный камень;
• кирпич;
• бетон.

Конструкция фундамента данного типа по сравнению с другими разновидностями выделяется своей простотой.Но процесс довольно трудоемкий и требует значительного расхода материала.

В зависимости от конструктивных особенностей ленточный фундамент делится на два типа:

Строительство монолитного типа осуществляется непосредственно на строительной площадке, а сборная конструкция монтируется из готовых железобетонных блоков в любом месте.

Также, в зависимости от оказываемой нагрузки на основу ленты, она имеет мелкую и размытую разновидность.

Фундамент из небольшой заглушки подходит для построек из относительно легкого материала, например, дерева или пенобетона. Глубина закладки 50-70 см. Помимо массы постройки следует учитывать и тип грунта. Мелкозернистая основа подходит только для использования на основе со слабой сыпучестью.

Фундамент с подсветкой используется для опоры зданий, возведенных на сгущенной земле. Глубина такого основания должна быть на 30 см ниже уровня промерзания почвы.Благодаря этому конструкция не подвергается деформации и отличается достаточной прочностью и устойчивостью. Устройство монолитных железобетонных фундаментов этого типа больше подходит для крупногабаритных построек с внушительной массой конструкции. Для возведения обшивки цоколя потребуется больше материала, чем для фундамента мелкопородного типа. Возможен вариант исполнения конструкции под стеной внутри дома при глубине менее 50-60 см.

Устройство техники

Монолитный фундамент

1. На первом этапе необходимо подготовить участок под монтажные работы.
2. Затем на Земле выполняем разметку осей будущего сооружения и с помощью кольев и проволоки фиксируем расположение основных частей сооружения. При выполнении этой процедуры следует выявить особую аккуратность. Учтите, что процесс замера не вызовет затруднений на гладком участке, а на сложном рельефе необходимо нанести рейку и уровень.
3. Углы фундамента должны составлять 90 °. Также следует проверить отметку нижней части траншеи с помощью теодолита.Готовая площадь должна превышать размеры постройки на 2-5 м в каждую сторону.
4. На следующем этапе работ, ПОМЕЩЕНИЕ траншеи. Для этого можно применить экскаватор, а можно и вручную. Если применялся экскаватор, дно траншеи должно быть выровнено.
5. Далее подушку из песчаного или гравийного слоя укладывают на слой 150-200 мм, после чего полученный слой следует залить водой и хорошо утрамбовать.
6. Поверх подушки укладываем полиэтиленовую пленку или выполняем заливку цементным раствором.Такой слой послужит гидроизоляцией. Это необходимо для того, чтобы вода из теста бетона не уходила в землю, что приводит к ухудшению ее прочности.
7. После устройства траншеи уложили опалубку. Для его изготовления понадобятся остро стоящие на одной стороне доски толщиной 50 мм, которые нужно установить внутрь траншей. Также для монтажа опалубки можно использовать сборно-разборные железные элементы.
8. Опалубку из досок смочить водой и прикрепить к стенкам траншеи с помощью распорок.Конструкция должна превышать поверхность Земли на 30 см.
9. Затем следует покрыть фундамент гидроизоляционными материалами, чтобы влага не попала в стены здания.
10. Вместе с опалубкой выполняем монтаж арматуры по периметру конструкции. Якорь представляет собой два ряда стержней, уложенных вертикально и скрепленных горизонтальными аналогичными элементами. Их количество следует определять, ориентируясь на глубину фундамента.
11. Для крепления каркаса используется проволока или сварка.Наиболее удобным вариантом будет соединение каркаса вне траншеи и последующий монтаж готовых секций. Но этот способ желателен при наличии сварочного аппарата. Если работы выполняются вручную, каркас необходимо смонтировать в опалубке, скрепив проволокой.
12. В дальнейшем в эту опалубку необходимо заливать бетонный раствор слоями до 20 см. Нужно производить утрамбовку каждого слоя, чтобы в растворе не образовывались пустоты.
13. Также следует обратить внимание на то, чтобы консистенция состава была однородной, а образования слоев не происходило.Это может произойти, если выполнять заливку с высоты более 1,5 м, поэтому этот момент стоит предусмотреть заранее.
14. Для достижения прочности устройства монолитного ленточного фундамента следует применять раствор жесткой консистенции.
15. Далее проводим гидроизоляцию фундамента. Это нужно делать через 10-12 дней после заливки.
16. Гидроизоляция выполняется битумной мастикой, через которую обрабатываются наружные стены, после чего наклеивается соответствующий материал, например каучукоид.
17. На завершающем этапе фундамент засыпается песком, вынося при этом воду, а также трамбовку. Это нужно делать вручную и следить за тем, чтобы не произошло повреждения гидроизоляции.

Монолитно-столбчатый фундамент

Фундамент этого вида отличается простотой и экономичностью возведения. Количество бетона и арматуры будет относительно небольшим. Поскольку площадь опоры у этого фундамента небольшая, поэтому его используют при строительстве малогабаритных кирпичных построек или деревянных срубов.Также применение такого фундамента целесообразно, если плотный слой почвы расположен достаточно глубоко и на этой глубине сложно уложить другой тип основания.

Основание этого типа образует комплекс смытых в землю столбов. Опоры устанавливаются в местах пересечения стен. На верхних концах фундамента, которые называют головами, будет возведен дом. По этой причине необходимо следить за тем, чтобы перчатки располагались на одной высоте, как правило, это 40-50 см от уровня земли.Это поможет предотвратить появление сырости, что особенно актуально для домов, возведенных из дерева.

Фундаментные столбы могут иметь различную форму:

• квадрат;
• прямоугольный;
• раунд.

Наибольшим спросом пользуется стержневая форма колонны. Причина этого в том, что вы можете использовать ручной инструмент, чтобы преуспеть. Фундамент закладывают чуть ниже уровня промерзания, на глубину примерно 2 м.

Поскольку площадь основания мала, необходимо, чтобы опора была установлена ​​на почве с хорошей несущей способностью.Столбы могут быть каменными, железобетонными, деревянными, бетонными.

Устройство монолитного столбчатого фундамента

Есть два способа добавить базу в закладки этого типа:

1. Первый предполагает рытье котлована для установки столба, при этом его форма может быть как прямоугольной, так и квадратной. Размер ямок должен превышать размеры опоры на 25-40 см. Далее выполняются такие действия:

• в подготовленный котлован монтируется опалубка и делается арматура, после чего заливается бетонный раствор;
• после затвердевания бетонного состава снимается опалубка, и столб засыпается песком;
• по данной технологии можно сделать колонну любой формы, однако потребуется выполнить значительный объем работы.

2. Второй метод основан на использовании специальных тройников Burra-f. Скважины, пробуренные на этом оборудовании, имеют диаметр 200 мм, а также расширяются к забою до 600 мм.

Чтобы избежать трещин в конструкции из-за воздействия нагрузки, необходимо выполнять армирование по вертикали. Для этого необходимо применять арматуру ребристого типа, так как в этом случае контакт каркаса с бетоном лучше. Вертикальные стержни необходимо сочетать с монтажной арматурой в целостной конструкции.

Заключение

Устройство монолитного фундамента по технологии не представляет сложности. В этом случае монолитный фундамент из железобетонного материала отличается прочностью, долговечностью и является надежной основой любого здания. Существует несколько видов таких оснований, по которым можно отметить ленточный вариант и столбик. Эти виды монолитного фундамента просты в исполнении, достаточно экономичны и практичны.

Особенности выбора монолитного фундамента на видео представлены ниже:

Эксперт по ремонту монолитных фундаментов Феникс, штат Аризона (602)418-2970

Большинство людей никогда не попытаются понять физические компоненты конструкции, лежащие под полом дома. Если и когда придет время для ремонта фундамента, понимание типа и характеристик вашего фундамента приведет к лучшим услугам и решениям. Подрядчики строят дома в Аризоне, используя три различных типа бетонных фундаментов: монолитных фундаментов , пост-напряженных, (монолитных) и стеновых фундаментов .

Монолитный фундамент

Что такое монолитный фундамент?

Наиболее распространены монолитные бетонные фундаменты. Две части слова monolithic — mono и lithic — указывают на его определение. Mono — это префикс, который означает один или одиночный, как в монотонном, имеющий только одну высоту тона. Лит — греческий корень, относящийся к камню или скале. Таким образом, монолитный фундамент состоит из одного сплошного твердого куска бетона — обычно прямоугольной формы.Он представляет собой одну простую бетонную плиту и обычно строится из арматуры по периметру для прочности и внутренней проволочной сетки для устойчивости. Монолитный фундамент, иногда называемый фундаментом «плита на уровне», не использует никаких стенок ствола или жесткой внутренней конструкции, а располагается поверх слоя гравия на выкопанной земле. Самая частая причина повреждения монолитных фундаментов — изменение формы. Со временем стороны и углы фундаментной плиты начинают опускаться вниз из-за сосредоточенного веса стен по периметру.Это вызывает растрескивание, структурные повреждения и появление поднимающегося внутреннего пола. Понимание причины повреждения фундамента — это первый шаг к принятию тщательного и долговременного решения.

До тех пор, пока их жилой или коммерческий фундамент не начнет разрушаться или выходить из строя, характеристики бетонного фундамента будут оставаться загадочными для большинства владельцев домов и собственности. Обычно компании ремонтируют фундамент, не заходя слишком глубоко под поверхность, где начинается проблема.Джеймс Белвилл знает, что большинство ремонтных компаний и подрядчиков часто пренебрегают достаточно глубоким погружением, им не удается создать прочную герметизацию и почти никогда не перекрашивают поверхность после ремонта. Лучше понимая тип своего фундамента, домовладельцы и другие владельцы недвижимости могут предпринять правильные шаги для ремонта и обслуживания. Если у вас есть вопросы или опасения по поводу вашего фундамента, или если вы хотите получить оценку правильного решения, позвоните Джеймсу из Concrete Repairman LLC, лучшим специалистам Долины по ремонту бетона, по телефону (602) 418-2970.

Персонал ООО «Мастер по ремонту бетона». являются экспертами в области осмотра и ремонта фундамента. Мы понимаем проблемы, с которыми сталкиваются дома в Аризоне, когда дело доходит до защиты вашего дома и вложенных вами инвестиций. Основатель Concrete Repairman LLC, Джеймс Белвилл, специалист по ремонту бетона в третьем поколении, с более чем 32-летним опытом работы в сфере ремонта и проверки фундаментов. Мы — лицензированный, связанный и застрахованный подрядчик по бетонным работам для коммерческих и жилых помещений в Аризоне, Concrete Repairman LLC, предлагает полный спектр услуг и многое другое.

Если вас беспокоит фундамент вашего дома или покупка дома и вы беспокоитесь, что могут возникнуть проблемы с его фундаментом, позвоните Джеймсу и получите ответы, а не оправдания.

Произошла ошибка при настройке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.

Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно.Ниже приведены наиболее частые причины:

• В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
• Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались.
  Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
• Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
• Дата на вашем компьютере в прошлом.Если часы вашего компьютера показывают дату до 1 января 1970 г.,
  браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
• Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.
  Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу.Чтобы предоставить доступ без файлов cookie
потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.

Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файле cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта.Например, сайт
не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к
остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Как сделать монолитный фундамент своими руками

Как сделать монолитный фундамент своими руками

Фундамент для будущего дома — очень важный этап во всем процессе строительства.Планируя кладку монолитного фундамента своими руками, все подготовительные работы необходимо провести заранее. К ним относятся не только оформление земельного участка в собственность, но и обязательное исследование грунта на стройплощадке. Тип фундамента будет определяться в зависимости от свойств грунта, тяжести планируемого строительства и имеющихся у застройщика средств.

Содержание

• Монолитный фундамент — подготовка к строительству
• Ленточный тип монолитного фундамента, технология строительства
• Строительство монолитного фундамента плиточного типа

Монолитный фундамент — это тип фундамента, оптимальный для возведения на территориях близко залегающих грунтовых вод, а также просадочных и пучинистых грунтов.Также он выполняет роль бетонной подушки, защищая подвал и цоколь, а также цокольный этаж от негативного воздействия влаги.

Монолитный фундамент по праву считается одним из самых прочных и надежных. К достоинствам монолитного фундамента можно отнести:

• отсутствие повреждений при взаимодействии с влагой;
• способность выдерживать большие нагрузки;
• скорость строительства;
• низкая стоимость.

В строительстве существует два типа закладок монолитных фундаментов:

1. Ленточный монолитный фундамент
2. Фундамент монолитная плита

Монолитный фундамент — подготовка к строительству

Для самостоятельного возведения монолитного фундамента необходимо заранее позаботиться о наличии инструмента и соответствующей строительной техники.Вам потребуются:

• несколько штук штыков или лопат;
• шнур для маркировки;
• строительный уровень;
• Ребристая арматура для армирования диаметром 10-14 мм;
• крючок и проволока для вязания арматуры;
• цемент, песок и гравий;
• опалубочный материал;
• Инструмент плотницкий для устройства опалубки;
• строительная техника.

Ленточный тип монолитного фундамента, технология строительства

Ленточный фундамент представляет собой закрытую ленту с большей несущей поверхностью, которая подходит для строительства всех типов домов — из бетона, дерева, камня, кирпича, а также дома построены по каркасно-щитовой технологии.

Ленточный монолитный фундамент

Устройство монолитного фундамента ленточного типа происходит следующим образом:

1. Разметка площадки для будущего строительства. Ширина стандартного монолитного ленточного фундамента составляет около 400 мм.
2. Разметив будущий фундамент по всему периметру, необходимо усилить арматуру в углах и проверить прямые углы с помощью гониометра или простым измерением диагоналей.После этого по периметру натягивается маркировочный шнур или прочный шнур.
3. Копку траншеи нужно начинать с самой низкой точки, не считая перепада высоты будущего фундамента. При сухой и плотной почве и небольших размерах будущего дома достаточно использовать траншеи глубиной 80-100 см. При рыхлом грунте траншея должна быть на 10-15 см ниже уровня промерзания почвы.
4. Еще один важный момент — возведение песчаной «подушки», толщина которой должна быть не менее 30 см.При этом обязательно его тщательное уплотнение. Это позволит равномерно распределить будущую нагрузку и минимизировать последствия усадки.
5. Далее в вырытых траншеях устанавливают опалубку, которая изнутри облицовывается гидроизоляционным материалом, чтобы избежать протечек цементной смеси. Опалубка должна возвышаться на 30 см над землей.
6. Армирование позволяет придать фундаменту высокую прочность, повышая стойкость не только к сжимающим напряжениям, но и к напряжениям растяжения и изгиба.Армирование осуществляется индивидуальными металлическими стержнями или специально изготовленными стальными конструкциями. Чтобы оказаться внутри монолита, армирующая сетка должна отступать от поверхностей на 50 мм.
7. Перед заливкой фундамента необходимо позаботиться об устройстве гидроизоляции, иначе из-за грунтовых вод возможен процесс разрушения фундамента. Одним из наиболее эффективных методов защиты является использование пенетрона, а также ряда других современных гидроизоляционных материалов.Использование этих материалов помогает сделать всю массу бетона водонепроницаемой.
8. После этого начинается пошаговый процесс заливки бетона с утрамбовкой каждого слоя. Для надежности конструкции необходимо полностью исключить наличие пустот в массиве. Также лучше заливать бетон за один раз, это позволит избежать стыков и так называемых «холодных швов».

Устройство монолитного фундамента плиточного типа

Фундамент монолитная плита — технология, применяемая при нестабильности грунтов.

Такой фундамент прослужит более ста лет при тщательном соблюдении всех строительных норм в процессе строительства.

Фундамент в виде монолитной плиты

Технология закладки такого фундамента следующая :

1. Сначала выкапывается котлован, глубина которого будет зависеть от высоты цокольного этажа. При этом минимальная глубина ямы должна быть не менее 30 см.
2. После подготовки котлована необходимо выкопать траншеи для прокладки дренажных труб, а на дно котлована уложить слой песка и щебня, тщательно утрамбовывая его.
3. При установке опалубки необходимо позаботиться о ее гидроизоляции. В качестве защитного материала можно использовать рубероид, покрытый толстым полиэтиленом, или современные гидроизоляционные материалы. Далее выкладывается теплоизоляционный слой.
4. Горизонтальное армирование фундамента Это связка с использованием арматуры с ячейками 20 × 20 или 30 × 30 см. Оптимальным вариантом будет выложить два слоя армирующей сетки на расстоянии 5-7 см друг от друга.
5. Далее следует процесс заливки, при котором следует учитывать, что минимальная толщина бетонной плиты не должна быть меньше 30 см.

Возведение монолитного фундамента — сложный и дорогостоящий технологический процесс, не терпящий остановок.

Однако при планировании строительства следует помнить, что монолитный фундамент имеет такие преимущества как:

• возможность строительства в подвижных грунтах;
• простота конструкции;
• силы;
• прочность;
• короткие сроки строительства.

Монолитный фундамент своими руками

Монолитные фундаменты — различные конструкции, выполненные путем заливки бетона в форму определенной конфигурации, называемой опалубкой, с использованием металлической или углепластиковой арматуры.В результате получается неразъемная конструкция, выдерживающая нагрузки при сжатии и растяжении, благодаря чему на основе монолитных оснований можно возводить как небольшие легкие конструкции, так и многоэтажные массивные конструкции.

Конструкция монолитного фундамента

Особенности монолитного фундамента

Преимущества бетонного монолитного фундамента:

• Бетонные бесшовные конструкции обладают высокой прочностью и выдерживают значительные нагрузки как со стороны здания, так и со стороны земля.Это качество особенно важно при строительстве зданий на недрах;
• Монолитные фундаменты выполняются достаточно быстро, особенно при использовании спецтехники;
• Может быть любой формы и конфигурации, что удобно при изготовлении оснований нестандартной застройки;
• Устойчив к влаге с хорошей гидроизоляцией;
• Отличаются простотой внешней и внутренней отделки.

Недостатки:

• Плохая теплоизоляция.Бетон обладает высокой теплопроводностью, а арматура, содержащаяся в монолитном фундаменте, создает дополнительные мостики холода. Поэтому монолитные бетонные основания требуют теплоизоляции;
• Стоимость работ высока, при возведении монолитного цокольного этажа с полноценным цокольным этажом может достигать 1/3 стоимости всего строительного чернового ящика.

Типы монолитных фундаментов

Монолитная плита с подвалом применяется при строительстве зданий более трех этажей.Такой фундамент способен выдерживать большие нагрузки из-за большой площади контакта с землей. Плита одновременно играет роль цокольного этажа. Стоимость фундамента высока. Возможность реализации такого фундамента в частном строительстве лишь в единичных случаях:

• Необходимость возведения бывшего в употреблении подвала на участке со слабым или подверженным заболачиванию, с близко расположенными грунтовыми водами;
• Дом, этажность более трех, нестандартной формы.

Устройство фундамента

Технология исполнения:

1. Копка котлована глубиной 0,5 метра больше расчетной.
2. Дно котлована выровнено, засыпано песчано-гравийной подушкой, выровнено и утрамбовано.
3. Выполнить опалубку пола и стен, при этом сразу оформить закладку на вывод коммуникаций, дверных проемов и продувок из труб. Опалубку внутренней части стен лучше всего выполнять из не строганной доски — это облегчает последующую отделку стен цоколя.
4. Уложить слой гидроизоляции: гидроизоляционную мембрану, пленку или рубероид.
5. Устанавливаем арматуру из металлического стержня Д12-Д16, стержни скрепляем проволочной вязкой.
6. Заполнить опалубку бетоном, «пробить» бетон глубинным вибратором для удаления пузырьков воздуха и уплотнения.
7. Примерно месяц до полного созревания бетона.

Плита монолитная, или «плавающий фундамент» — строительство фундамента для зданий без подвала.Такой фундамент можно делать на любых почвах, в том числе слабых, рыхлых, склонных к набуханию и заболоченных. При движении грунта вместе с ним перемещается вся конструкция, что исключает деформацию постройки. Несомненное достоинство такого фундамента — простота исполнения и при этом достаточная прочность, способная выдерживать значительные нагрузки. Стоимость изготовления плитного фундамента не так высока, как при изготовлении плиты с цоколем, и сопоставима с свайным фундаментом. Фундамент Proplate подробнее читайте на нашем сайте.

Такой фундамент нельзя выполнять на участках с большим уклоном и на участках, подверженных затоплению, так как высота этажа в здании будет небольшая — перекрытие будет служить поверхностью фундамента.

Схема плитного фундамента

Технология исполнения:

1. Со строительной площадки снять верхний слой почвы, разровнять.
2. Выполнить песчано-гравийную подушку толщиной до полуметра.
3. Делаем опалубку из досок или ДВП.
4. Уложите слой гидроизоляции, часто для этого используют полиэтиленовую пленку 200 мкм.
5. Подготовленное основание армируют сеткой или сеткой из металлических прутков.
6. Залить бетоном, уплотнить его вибратором и разровнять. Оставить для набора с бетоном промышленной прочности на 3-4 недели.

Ленточный монолитный фундамент на опорах — самый популярный вид фундамента при строительстве коттеджей, частных домов.Выполняется в виде монолитной ленты высотой до 1 метра с заглубленными опорами на 1,6-2 метра в угловых точках и на пересечении стен. Такой фундамент устойчив к любому перемещению грунта, кроме того, он позволяет возводить полуподвал, который часто используют в коттеджах как технический этаж или гараж.

Ленточный монолитный фундамент на опорах

Технологическое решение:

1. Выровняйте площадку, снимите верхний слой грунта и проведите разметку.
2. Выкопайте траншею по периметру подвала. Колодцы для свай делают в точках установки пилонов.
3. Стены колодцев при необходимости укрепляют опалубкой из досок или труб, устанавливают арматуру, выходящую за уровень земли на высоту фундамента, и заливают колодец бетоном.
4. Выполнить опалубку ленточного фундамента из строительных плит. Уложите из бруса несколько слоев арматуры, соединяя их слой за слоем и между слоями короткими отрезками проволоки с помощью проволоки.
5. Залить опалубку бетоном, «пробить» бетон вибратором и выровнять плоскость бетонного зеркала.
6. Прочность фундамента сохраняется до 4 недель.

Пояс, неглубокий, монолитный фундамент — более дешевая конструкция, часто используется при возведении небольших домов, зданий и сооружений. Высота фундамента не превышает полуметра. Не рекомендуется возводить его на сильно пучинистых почвах. Техника выполнения в целом аналогична предыдущей, за исключением того, что не требуются сваи.

Ленточный неглубокий, глубокий монолитный фундамент

Все монолитные фундаменты имеют общий недостаток: из-за высокой теплопроводности бетона они требуют утепления стен фундамента. Утепление проводится снаружи — это позволяет не только утеплить подвальное помещение от холода, но и защитить сам бетон от промерзания, а значит предотвратить его преждевременное разрушение.

Также читайте про асбестоцементный фундамент и буровой фундамент своими руками.

% PDF-1.4
%
66 0 объект
>
эндобдж
166 0 объект
> поток
DOI: 10.1073 / pnas.1421991112application / pdf10.1073 / pnas.1421991112 http://dx.doi.org/10.1073/pnas.14219911122014-12-18false10.1073/pnas.1421991112

10.1073 / pnas.14219911122014-12-18false

2021-12-09T12: 59: 50-08: 002021-12-09T12: 59: 50-08: 002014-12-18T05: 10: 52 + 05: 30Arbortext Advanced Print Publisher 9.1.510 / Вт UnicodeAcrobat Distiller 10.1.8 (Windows) uuid: f705349d-1dd1-11b2-0a00-1e0a271d5700uuid: f70534a2-1dd1-11b2-0a00-bf0000000000
конечный поток
эндобдж
57 0 объект
>
эндобдж
128 0 объект
>
эндобдж
180 0 объект
> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / Thumb 119 0 R / Type / Page >>
эндобдж
47 0 объект
> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / Thumb 12 0 R / Type / Page >>
эндобдж
109 0 объект
> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / Thumb 142 0 R / Type / Page >>
эндобдж
171 0 объект
> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / Thumb 60 0 R / Type / Page >>
эндобдж
35 0 объект
> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / Thumb 183 0 R / Type / Page >>
эндобдж
99 0 объект
> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / Thumb 102 0 R / Type / Page >>
эндобдж
160 0 объект
> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / Thumb 155 0 R / Type / Page >>
эндобдж
22 0 объект
> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / Thumb 73 0 R / Type / Page >>
эндобдж
90 0 объект
> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / Thumb 196 0 R / Type / Page >>
эндобдж
152 0 объект
> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / Thumb 113 0 R / Type / Page >>
эндобдж
230 0 объект
> поток
HWioH_ «2} 7oNZ`-4EKHGoUu7% K2AX 쮾 ի zg3R $ b {Ֆͮ ۋ / -.

Бутовый фундамент, фундамент из бутового камня

Бутовый фундамент или, как его еще называют, фундамент из бута является одним из многочисленных разновидностей фундамента, для кладки которого используют натуральные камни неправильной формы из имеющихся под рукой местных строительных пород. Чаще всего в роли таких пород выступают либо известняк, либо песчаник, также нередко используют такую породу, как доломит. Иногда применяют еще и булыжный камень, но необходимо помнить, что для использования в бутовом фундаменте этот камень должен быть нерасколотым.

Требования к фундаменту

Главное требование к материалу, из которого изготовляется бутовый фундамент, — камень должен обладать сопротивлением к сжатию никак не меньшим, чем сто килограммов на сантиметр квадратный. Ширина фундамента из бутовой кладки колеблется от шестидесяти сантиметров до ста двадцати сантиметров.

Высота такой кладки обычно составляет от ста семидесяти сантиметров до ста девяноста сантиметров. Такой фундамент отличается довольно продолжительным сроком эксплуатации (использования) и почти не подвержен воздействию грунтовых вод.

Раньше данный тип укладки фундамента применяли при строительстве защитных стен и крепостей, а также других строений, имеющих достаточно тяжелые несущие элементы конструкции. В наше время этот тип кладки фундаментов применяют только в тех зданиях, высота которых не превышает два этажа, если это кладка под залив. Если же кладка производится под лопату, то ее используют при строительстве зданий с тяжелыми несущими конструкциями.

Фундамент из бутового камня

Вести бутовую кладку можно двумя основными способами: либо под лопату, либо под залив. И при первом, и при втором способе для начала необходимо удалить острые углы в используемых камнях. Такой процесс называется приколкой камней. Пред непосредственно самим процессом кладки фундамента необходимо вырыть траншею. Траншею следует очистить от различных загрязнений и подчистить ее стенки. После этого необходимо выровнять основание и, если возникнет необходимость, засыпать дно траншеи песком, и утрамбовать этот песок в грунт.

При ведении бутовой кладки под лопату необходимо серьезно отнестись к подбору камней и перевязке. Необходимо выравнивать ряды строго по натянутому вдоль шнуру. Первый слой камней необходимо укладывать всухую на грунт, отбирая при этом из имеющихся камней самые крупные и, конечно же, самые постелистые. Камни при этом следует осаживать либо трамбовкой, либо, что делают чаще, кувалдой. Пустоты между этими камнями нужно будет заполнить слоем щебенки, а после этого залить цемент, но этот цемент должен будет обладать повышенной подвижностью. После этого укладывается слой раствора толщиной примерно в шестьдесят миллиметров, а на него в свою очередь укладывается следующий слой камней.

Ведение бутовой кладки

При ведении бутовой кладки под залив камни необходимо укладывать горизонтально в ряды, высота которых должна составлять от пятнадцати до двадцати сантиметров. Пустоты должны заполняться щебенкой. Прерывать кладку под залив позволяется только в том случае, если завершено заполнение пустот раствором, а также после завершения защитных мероприятий, направленных на защиту кладки от высыхания.

К достоинствам и преимуществам бутовых фундаментов, как и ленточного фундамента, можно отнести то, что при их кладке можно использовать местные породы, которые легко получит при разработке горных пород, которыми изобилует территория нашей страны. Также преимуществом является долгосрочность использования такого фундамента и его низкая подверженность механическим повреждениям и высокой стойкостью к неблагоприятным атмосферным условиям.

К недостаткам относят то, что кладка таких фундаментов является весьма трудоемкой работой.

Видео возведения фундамента из бутового камня

Читаем дальше — узнаём больше!

Оценка: 2. 6 из 5
Голосов: 136

Руководство по строительству фундамента из бута своими силами

[desc][/desc]

Блок: 1/5 | Кол-во символов: 162
Источник: https://www.forumhouse.ru/articles/house/8032

О материале, его преимущества и недостатки

Что представляет собой этот дикий камень? По сути, это — булыжник неправильной формы, который является результатом разработки доломита, известняка и песчаника. Один такой кусок может достигать до 500 мм в размере и весить до 50 кг.

Как и любой материал, бутовый камень имеет свои плюсы и минусы. Начнём с преимуществ:

1. Экологичность. В бут не добавляются примеси, как это можно сделать с бетонной смесью или глиной;
2. Эстетичность. Фундамент из природного бутового камня выглядит красиво, что важно для тех, кто возводит основание выше уровня поверхности;
3. Низкая ценовая стоимость. Тот же бетон стоит на порядок дороже;
4. Возможность проведения работ без привлечения техники. Например, для ФБС минимально требуется лебёдка. А бетон и вовсе мешается и закачивается специальными машинами. Каменную кладку вполне можно создавать вручную;
5. Прочность. Если кирпич выбирают для лёгких построек, то камень может выдержать и более серьёзные здания;
6. Отсутствие боязни температурных перепадов. Такой фундамент не разрушается внезапно наставшими холодами или резким потеплением;
7. Долговечность. Бутовое основание может простоять полтора века.

Теперь расскажем о недостатках. Их немного:

1. Проведение работ исключительно вручную. С одной стороны, можно создать фундамент из камня своими руками, с другой, техника здесь — не помощник;
2. Временные затраты. Повозиться здесь придётся долго;
3. Необходимость в подготовке бута, что также занимает немало времени.

Камень должен быть качественным, иначе могут быть серьёзные проблемы.

Первым делом нужно проверить материал на наличие дефектов вроде трещин и расслоений — их не должно быть. Далее стоит нанести удар молотком: если вы слышите звонкий звук, а на камне не появились те же дефекты, он подходит. Можно ещё и расколоть бут, при этом он не должен пылить и дробиться.

Блок: 2/7 | Кол-во символов: 1837
Источник: https://OsnovaPodDom.ru/raznoe/butovyj-fundament

Сущность и состав бутового фундамента

Основную роль в сооружении бутового фундамента играет именно бут. Его содержание может достигать до 90% всего объема. Каких-либо особых требований к форме и размерам камней не существует. Неважно плиточные они или колотое, главное, чтобы обладали необходимым качеством и не крошились при воздействии на них. Конечно, лучше всего для сооружения фундамента подходит плиточная или постелистая горная порода. У нее ровные грани, что дает серьезное преимущество при укладке, ведь уложить ровные камни плотно гораздо проще, чем с неправильными краями.

Пример бутового фундамента, который не требует дополнительной отделки

Если сравнивать процесс возведения бутового фундамента с какими-то иными технологическими операциями, то наиболее близко к нему находится возведение стен из кирпича. Принцип здесь наблюдается совершенно одинаковый. В обоих случаях строительные элементы укладываются друг на друга и связываются между собой раствором. Различие только в самих строительных блоках и составе того раствора, который используется для связки. В случае кирпича принято использовать цементно-песчаный раствор с большой долей песка, а при возведении сооружений из бута готовится более прочный бетонный раствор.

Блок: 2/5 | Кол-во символов: 1234
Источник: https://StroyVopros.net/fundament/butovyiy-fundament-svoimi-rukami.html

Выбираем и подготавливаем бутовый камень для закладки фундамента – советы

Качество бута для кладки оснований под жилые здания определяется очень просто. Вам нужно всего лишь хорошо стукнуть обычным молотком по камню. Если бут не разобьется от сильного удара и при этом издаст чистый и звонкий звук, значит, перед вами отличный материал.

Также камни проверяют на качество посредством их раскола. Если вы разбиваете бут, а он не пылит и не дробится на мельчайшие фракции, смело применяйте его для возведения основания. Поверьте, фундамент из такого камня простоит много десятилетий.

Основание дома из бута

Бут обязательно промывают перед началом кладки. Эта процедура, скажем сразу, трудоемкая. Запаситесь терпением и свободным временем. Вам предстоит тщательно отмыть каждый камешек. Если этого не делать, бетонная смесь не свяжется на должном уровне с камнями, что существенно ухудшит прочностные показатели фундамента.

Крупные куски бута для закладки основания дома требуется дополнительно подготовить – разбить их на более мелкие камни массой не выше 30 кг. Такая процедура называется плинтованием. Выполняется она своими руками по следующей технологии:

1. Наносите мягким карандашом на камень линию, по которой планируете разбить бут.
2. Натягиваете капроновую веревку и с силой вдавливаете ее в кусок заранее подготовленного мела.
3. Помеченный мелом шнур протягиваете над линией, отмеченной на камне, и резко отпускаете веревку. В итоге вы получите хорошо видимую меловую отметку на буте. По ней и нужно раскалывать материал.
4. Молотком загоняете стальное зубило в линию разреза на буте. Раскалываете камень. Удар молотком следует выполнять достаточно сильно. Не бойтесь. Качественный камень, как мы сказали, не раскрошится, а четко разделится на отдельные фракции по линии раскола.

Теперь, когда материал подготовлен, можно приступать непосредственно к закладке основания для дома.

Блок: 3/5 | Кол-во символов: 1866
Источник: https://remoskop.ru/fundament-iz-butovogo-kamnya-svoimi-rukami.html

Этапы строительства каменного фундамента для дома из арболита

История строительства загородного дома jonic61, которую он назвал в теме на портале «Арболит в камне», началась с покупки «правильного» участка. По словам пользователя, подходящий участок под застройку он искал около двух лет. Причина — повышенные требования к комфорту. Нужны доступные коммуникации, как в городе, хорошие дороги для проезда тяжелых грузовиков со стройматериалами, близость трасс для поездки в город и т.д. Наконец, нужный участок площадью 6 соток найден в СНТ.

Меня подкупила близость моря. В садовом товариществе есть электричество, причём подача энергии идёт без перебоев, есть магистральный газ, круглогодичный центральный водопровод с питьевой водой и хорошо развитая инфраструктура. К северной части участка прилагается бонус в 5 соток — зона отчуждения от железной дороги, на которой можно строить некапитальные сооружения, т.е. — строения без фундамента. Итого: общая площадь территории составила 11 соток.

В «придачу» к участку шел домик размером 5х5 м, «слепленный» из стального контейнера и того, что у прежнего владельца находилось под рукой.

Забегая вперёд, скажем, что домик в итоге разобрали, а контейнер превратили в антивандальную кладовку для хранения инструментов.

В 2017 году jonic6, вооружившись знаниями, почерпнутыми на портале, приступил к строительству дома, причём без проекта, с внесением изменений в конструктив по ходу возведения коттеджа. Изучив рынок стеновых строительных материалов, пользователь остановился на арболите.

В производстве арболита применяется технология не мгновенной распалубки, что положительно влияет на свойства и геометрию материала.

Блоки, всего заказано 1000 шт., угловые размером 50х30х20 см и стеновые 40х30х20 см, уже оштукатурены с лицевой стороны.

В ожидании партии арболита пользователь перешёл к т.н. нулевому этапу строительства дома — возведению фундамента.

Блок: 3/5 | Кол-во символов: 1927
Источник: https://www.forumhouse.ru/articles/house/8032

Возведение бутового фундамента

Итак, на этом этапе всё готово для установки опалубки и заливки плитного фундамента. Но jonic61 взял тайм-аут и решил подумать, сможет ли он сделать это силами новой бригады, и хватит ли у рабочих на это опыта. Также беспокоила сохранность строительных материалов на участке, которые сразу надо пускать в дело.

Как-то я поехал к своему знакомому, который занимается раскопками и реставрацией древнего городища, и попутно, по совету друга, заехал в военно-исторический музей, возводимый в виде крепости из камня. Самое интересное, что строят его те же самые рабочие из нанятой мной бригады. Натуральный камень я очень люблю, а строение, сложенное из красивого серого-голубого камня, меня зацепило.

Прикинув расходы на заливку плиты и кладку бута, пользователь решил делать каменный фундамент. Он заказал машину с бутом и нанял на работы проверенную бригаду из 6-ти человек.

Т.к. концепция фундамента полностью поменялась на ходу, jonic61 дополнительно заказал 20 тонн песка, грузовик шлака и 2.5 тонны цемента.

Кладка бутового камня требует большого количества раствора.

Попутно вместо подбетонки пользователь купил профилированную геомембрану, которая дополнительно отсечет от фундамента влагу снизу.

Всего куплено 3 рулона шириной 2 м и длиной 20 м.

Рабочие разбили оси фундамента, расстели геомембрану и завели углы бутового фундамента.

• ширина «ленты» фундамента – 50 см;
• высота – 1 м.

Внутри периметра несущая стена. Пазухи фундамента затем забиваются глиной, шлаком с послойной трамбовкой, и далее отливается плита перекрытия первого этажа. Пользователь считает, что фундамент из натурального камня — это красивая и крепкая основа для дома, не требующая отделки и особого ухода.

Фундамент рос на глазах и поглощал один за другим грузовики с бутом.

Изнутри цоколя, по всему периметру, делалась «ступенька» размером 150х150 мм для опоры — бетонной плиты, которая свяжет воедино всю конструкцию.

Изнутри также расстелили геомембрану и приступили к кладке несущей внутренней стены.

Стенки бутового фундамента, наружные и внутренняя несущая, обязательно при кладке камня перевязываются друг с другом.

Для заливки плиты перекрытия пользователь купил арматуру, хлысты по 12 м и доски. Итого:

• арматура «десятка» — 80 стержней;
• арматура «двенашка» — 80 стрежней;
• доска «дюймовка» — 2 куба;
• доска «50-ка» — 1 куб.

Пазухи «ленты» засыпаны глиной при помощи экскаватора.

Сверху глина дополнительно засыпается шлаком, и всё тщательно утрамбовывается.

Далее расстилается пленка, а где остаются пустоты (подпол и коммуникации) делается опалубка из дюймовки.

Вяжется арматурный каркас.

В качестве подставок под каркас, т.к. арматура должна находиться в «теле» бетона, а не просто лежать на пленке, так она включится в работу, использовались куски бута и консервные крышки с пластиковыми стульчиками.

На заливку перекрытия заказали 12.5 кубов бетона в двух миксерах.

Коммуникации зашиты в короба, ввод воды сделан в рыжей трубе. Также оставлено два люка для подпола.

Плиту заглаживали правилом по натянутой леске, к которой привязан груз, что обеспечивает её постоянное натяжение.

Перепад высот перекрытия не превысил + 1 см.

Бетон, для создания наилучших условий созревания смеси, закрыли полиэтиленовой пленкой, кусками тента, геотекстиля и пролили водой из шланга.

Пока фундамент набирал прочность, рабочие сложили забор из бутового камня, чтобы всё было выдержано в едином архитектурном стиле.

Следующий этап работ — кладка стен из арболита, устройство центральной несущей стены из бута и отделка дома натуральным камнем, о чём будет рассказано в следующей статье. Следите за обновлениями на портале!

В этой теме можно узнать, как возводится каменно-арболитный дом jonic61.

Также рекомендуем статьи: как построить утеплённый финский фундамент, как правильно рассчитать необходимое количество арматуры и правильно связать её, и как проложить ремонтопригодные коммуникации под плитным фундаментом.

В видео – вариант фундамента для слабонесущих грунтов «коробчатая плита».

Блок: 5/5 | Кол-во символов: 4155
Источник: https://www.forumhouse.ru/articles/house/8032

Подготовка грунтового основания и обустройство дренажа под бутовый фундамент

Выше мы уже говорили, что дом строится фактически без проекта, и сначала пользователь планировал залить плиту, но в итоге «переиграл» её на бутовый фундамент, о чём мы расскажем далее. Но при строительстве фундамента любого типа на первое место выходит тщательная подготовка грунтового основания, т.к. фундамент только передаёт и перераспределяет нагрузку от строения. Поэтому сначала определяем состав почвы.

Для этого на пятне застройки дома jonic61 выкопал шурфы и изучил слои грунта. Это:

• чернозём- 30 см;
• супесь – 10 см;
• суглинок – 10 см;
• далее идет мощный пласт глины.

УГВ высокий. Перепад высот на периметре фундамента 4 см.

Отступив от красной линии 5 м и от соседа 3 м, пользователь, арендовав трактор и грузовик, приступил к выкапыванию котлована под фундамент, добавив к размерам дома (9х9 м) еще по 1-му метру.

Итого: размеры котлована 11х11 м.

Там, где раньше стоял домик, сразу выкопали яму под установку септика из бетонных колец.

На глубине 2.4 метра пошла грунтовая вода.

Экскаватор снимал грунт на пятне под фундамент планировочным ковшом, не имеющем зубьев (стальных «клыков»).

Это повышало качество работ, т.к., снимая слой за слоем, экскаваторщик, что важно, не разрыхлял материковый грунт.

Я стоял с нивелиром, а водитель грузовика помогал с мерной рейкой. В итоге перепад высот после копки котлована не превысил 1-2 см.

Закончив копку котлована, экскаватор сразу сделал «пандус» для заезда тяжелых грузовиков.

Подчистив лопатой мелкие неровности, пользователь застелил дно котлована геотекстилем, плотностью 200 г/кв. м.
