Однофазная схема подключения частного дома. Типовая схема разводки электропроводки в доме

Независимо от того прокладываете ли вы электрические провода в новом доме или изменяете разводку старых, к процессу надо подходить более чем ответственно. Правильно спроектированная и хорошо установленная проводка в квартире залог комфорта и безопасности!

Подготовительный процесс

Вам предстоит разводка электропроводки в квартире, схема должна быть составлена грамотно с учетом общего количества розеток во всех комнатах, точек освещения настенных и потолочных.

Подготовленный план установки решает несколько задач:

Прежде чем начинать составлять схему разводки электропроводки вы должны четко определить место каждого предмета мебели и расстановку электрических приборов, с учетом пожеланий своих домочадцев, потребностей на сегодняшний день и возможных приобретений дополнительных приборов в будущем.

Рисуем схему

Для более точного изображения плана понадобится воспроизвести максимально точно расположение комнат в жилище, желательно соблюдая масштаб. Отметьте на плане предполагаемое расположение бытовых приборов.

Каждая схема разводки электропроводки в квартире панельного дома или частного строения это точная схема распределительных групп и единичных электрических элементов. Для удобства пользования и чтения лучше каждую нанести на отдельный листок бумаги.

Каждая группа потребления должна быть подключена к своему отдельному автомату. Это обеспечит возможность отключить от электропитания отдельные помещения, если возникнет такая необходимость при ремонте или иных ситуациях. И при возникновении аварийных ситуаций вы будете защищены от обесточивания всей квартиры.

Внимание!
Автомат на 25 А (тип B)устанавливают на группу розеток и УЗО на 30 мА. Для группы освещения потребуется автомат 10-16 А (тип В).

Работы по планированию разводки во многом зависят от местонахождения электрического щитка. Его могут разместить в подъезде, подвале либо непосредственно в квартире. В последнем случае каждый потребитель электрического тока можно «посадить» на свой автомат. Это удобно, но слишком затратно финансово.

Поэтому принято объединять в следующие группы:

• Электроснабжение комнат.
• Освещение холла, жилых комнат, кухни.
• Электроснабжение кухни и холла.
• Электроснабжение и освещение санитарных комнат (влажные помещения имеют свои особенности и требования к электропроводке).
• Электроплите должна быть выделена отдельная линия.

Внимание!
Устройство защитного отключения (УЗО), установленное в каждой группе, повысит уровень безопасности электропроводки и предотвратит короткие замыкания. Его установка обязательна в проводке кухни и санузла. УЗО должен быть рассчитан на силу тока до 30 мА (класс А).

Схема разводки электропроводки в доме должна учитывать нагрузку основных бытовых приборов:

• электроплита;
• водонагреватель;
• стиральная машина;
• кондиционер;
• духовой шкаф;
• микроволновая печь;
• посудомоечная машина.

Как только группы спроектированы с учетом основных потребителей тока, приступают к размещению на схеме выключателей, розеток, настенных и потолочных светильников, распределительных коробок. Проверяют правильность соединения и указывают необходимую длину проводов.

Полезный совет:
Составьте схему электропроводки в 2-х экземплярах. Один будет рабочим вариантом, второй должен храниться в семейных документах. При необходимости это облегчит многие работы по дому.

На чистовой схеме разводки электропроводки в квартире все обозначения должны быть указаны общепринятыми знаками с точным проставлением размеров. Линии проводов освещения, силовые кабели и провода заземления для удобства работы и чтения плана наносятся своим цветом.

Большей читабельностью и информативностью будет обладать план с указанием линейных размеров комнат, высоты потолков и расстояниями от распределительных коробок до размещения электроточек. Это упростит работы по проведению и разводке электрических проводов.

Требования и стандарты

Возможные варианты

Размещение электрических приборов в разных по количеству комнат квартирах не сильно отличается между собой. Вариации могут зависеть только от предпочтения хозяев.

1-комнатная квартира

Схема разводки электропроводки в однокомнатной квартире подразумевает деление минимум на 2 группы. Это обеспечивает рабочее состояние второй цепи в случае обрыва первой и запас мощности, который образуется вследствие распределения между двумя цепями общей нагрузки.

К 1 группе относят жилую комнату, ко второй: кухня, санузел.

Квартира с 2 и более комнатами

Приблизительная схема разводки электропроводки в двухкомнатной квартире составлена в упрощенном виде. Указаны разметки основных источников света, выключатели и розетки с заземлением. Для квартиры с большим количеством комнат схема должна быть незначительно изменена, но принцип тот же.

Частный дом

Энергоснабжающие организации устанавливают счетчики вне строения. От него питающий кабель прокладывают к электрощиту, расположенному в доме.

Схема разводки электропроводки в частном доме должна учитывать это. Потребителей тока распределяют на группы:

Схема разводки электропроводки в деревянном доме мало чем отличается от другого плана, есть особенности только при самом монтаже.

Гараж, сарай

Тщательно продумайте разнесение осветительных точек и розеток в гараже. Помещение, как правило, лишено естественных источников освещения, поэтому стоит учесть, что выполнение некоторых работ потребует либо дополнительного светильника, либо розетки. Кстати, наружные розетки, установленные на стене дома, пригодятся для подключения водяного электронасоса, газонокосилки или устройства для мытья автомобиля.

Итак, у вас продумана разводка электропроводки в гараже, схема должна быть составлена с учетом 2 групп освещения (основное и подвальное), и 2 группы розеток, которые будут располагаться по боковым стенам гаража. Это послужит гарантией, что вы не останетесь без электричества.

Если уверены и обладаете необходимыми знаниями, разводка электропроводки в доме своими руками для вас не составит трудностей. Ответственно отнеситесь к покупке материалов, технически грамотно составьте схему и принимайтесь за дело. Приведенный видеоматериал, возможно, придаст некоторой уверенности или подскажет что-то новое.

При покупке жилплощади в многоэтажных новостройках или уже эксплуатируемых домах возникает вопрос организации правильного электроснабжения. Схема электропроводки в квартире является одним из ключевых моментов в процессе ремонта. Это важно потому, что число потребителей, требующих подключения, постоянно растет (в основном за счет бытовой техники), а существующие сети морально и физически устарели для подобных нагрузок.

Необходимость, причины и следствия

Любое действие, совершаемое человеком, имеет свои причины и последствия. Схема проводки в квартире необходима, по крайней мере, из двух соображений:

• Во-первых, она позволяет добиться четкого понимания при составлении плана работ по электроснабжению дома;
• Во-вторых, при проведении ремонта, замены/модернизации существующей электропроводки, она дает возможность быстро, точно определить местоположение, характеристики существующих элементов (провода, выключатели, розетки, приборы и т. д).

Это базовый этап, миновать который нельзя. Он критически важен при постройке или покупке нового жилья, поскольку позволяет предопределить план, фронт работ, правильное их выполнение, подключение потребителей. Кроме того, грамотно подготовленная схема электропроводки позволяет определить количество комплектующих (автоматы, выключатели, розетки и т. д), расходных материалов, а также их характеристики.

Что такое схема, как строится и какой бывает?

Понятие схемы проводки ассоциируется с привлечением опытных специалистов (проектантов), рисующих только им да монтажникам понятные линии точки подключений на стандартных листах с печатями и подписями. Такой подход является правильным, поскольку вопросом изначально будут заниматься профессионалы. Но, учитывая, что за их работу придется платить немало, все эти работы можно выполнить своими руками, опираясь на действующие рекомендации.

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

План электропроводки квартиры или частного дома должен включать пять основных видов схем:

На что ориентироваться при самостоятельном выполнении работ?

Эффективность действий в той или иной области зависит от уровня профессионализма, наличия определенных базовых знаний/навыков. Если, к примеру, человек является электриком, то составление схемы, ее практическая реализация своими руками не составит для него большого труда. Когда таких познаний нет, равно, как и желания выкладывать деньги за работу профессиональных проектировщиков, можно и нужно использовать типовые схемы проводки. Это своего рода эталонное решение, в котором учтены действующие перспективные нормы и от которого следует отталкиваться, проектируя индивидуальные решения.

Ориентиром может служить следующее наглядное типовое решение проводки в квартире панельного или кирпичного многоэтажного дома (также можно использовать в частной застройке):

Как можно видеть, все точки потребления в доме разбиты на несколько групп. К каждой группе от вводного автомата и УЗО подводится питающий кабель с разным сечением (цифра в оранжевом квадратике). Кроме того, на каждое ответвление электропроводки предусмотрено подключение собственных элементов защиты, каждый из которых имеет разный номинал тока (зеленый прямоугольник).

Разбивка на группы питания является очевидной современной тенденцией. Она происходит в соответствии с суммарной мощностью потребителей своими руками. Номинальные значения тока для каждой из веток указаны, опираясь на технические характеристики современной бытовой техники и перспективу расширения ее парка.

Практическая реализация схемы

Когда базовые чертежи, планы электропроводки составлены, нормы расходных материалов, комплектующих определены, то можно приступать к осуществлению задуманного на практике своими руками. Первым делом на стены, перекрытия наносится разметка. Делается это в строгом соответствии с действующими строительными и пожарными нормами. К примеру, в панельном доме категорически запрещается в горизонтальном направлении, а также выполнение диагональной прокладки. Расположение кабелей должно быть строго горизонтальным и вертикальным, с учетом минимальных отступов от существующих ограждений и ограничителей поверхности (дверные, оконные проемы, линии стыков стен, перекрытий и т. д). Примерный план зон проводки можно видеть на следующей иллюстрации:

Выводы

Замена старой, прокладка новой проводки в доме и квартире – одна из самых ответственных задач при самостоятельном выполнении. При этом от правильности составления схемы и выбора материалов и устройств зависит надежность работы и перспективный план развития энергосистемы дома.

– это первое, на что стоит обратить внимание перед началом электромонтажных работ. Монтаж проводки станет намного легче, если под рукой будет схема подключения электропроводки в доме.

Назначение электропроводки в двухэтажном доме

Схема проводки в частном доме в первую очередь необходима для того, чтобы составить список расходных материалов. С ее помощью можно подсчитать длину провода, количество розеток и выключателей, распределительных коробок, обозначить места разметки.

Также схема проводки электричества в доме нужна для того, чтобы определить место установки счетчиков и распределительного щита.

Подключение и монтаж электропроводки

Подключить электроэнергию к участку, где будет строиться двухэтажный дом, это один из начальных этапов покупки участка. Типовая схема электропроводки частного дома предусматривает обязательное подписание договора с электроснабжающей организацией. Этот пункт является необходимым, так как в договоре указывается способ электроснабжения, схема ввода электричества в дом и выделенная мощность.

После того как этап подписания такого договора пройден, приступаем к следующему этапу – монтаж. Схема проводки в частном доме делит монтаж проводки на следующие этапы:

1. Черновой монтаж электропроводки. На этом этапе обычно проводится демонтаж перекрытия, размывка поверхностей, уборка пыли, вывоз мусора. На этапе чернового монтажа составляется схема проводки электричества в доме, расчет необходимого количества материалов, составление сметы, монтаж и установка.
2. После окончания черновых работ приступают к отделке помещений и проведению чистового монтажа. Этот этап является завершающим и включает в себя: установку фурнитуры, светильников, датчиков движения и др.

Типовая схема электропроводки частного дома предусматривает и стоимость выполнения монтажа проводки.

Очень хорошим вариантом оснащения двухэтажного дома электросетью считается монтаж проводки при помощи изоляторов. Этот метод характеризуется высокой прочностью. При усадке дома, проводам ничего не навредит.

По завершении этот метод позволяет быстро определить расположение всех электрических точек. А главное, легкий доступ к замене всех выключателей и розеток в доме.

Схема электропроводки в частном доме

Схема проводки в частном доме состоит из следующих частей:

• электрический щиток. Выполняет распределительную и защитную функцию и является главным элементом электропроводки. Расположение щитка должно соответствовать нормативным документам и должен быть обеспечен легкий и беспрепятственный способ доступа к нему. Электрощиток нельзя устанавливать в тех помещениях, где возможна утечка воды, потому что электрическая схема проводки в доме должна быть защищена.
• Электрические сети, которые отходят от щитка. Схема электропроводки двухэтажного дома предусматривает такие виды сетей, как кабель и провод. Провода в двухэтажном доме можно провести как скрытым, так и открытым способом.
• Электроустановочные изделия. К ним схема проводки в частном доме относит розетки, выключатели и крепежные элементы. Схема проводки в частном доме – это способ управления нагрузкой. Ее конфигурация зависит от количества потребителей и их расположения, от способов управления ими и защиты каждого из них.
• Расчет нагрузок. Нужно корректно подходить к выбору типа и сечения кабеля и лучше воспользоваться услугами специалиста, который проведет профессиональный расчет.

Схема проводки в частном доме бывает таких видов: открытая проводка, скрытая проводка, ретро и электропроводка в деревянном доме.

Обязательно нужно соблюдать при проведении электропроводки в двухэтажном доме. Типовая схема электропроводки частного дома предусматривает, что при монтаже проводки нельзя оставлять участки со старой проводкой, так как в дальнейшем она может повлиять на нормальное функционирование новой. Все соединения проводки устанавливаются в специальных коробках, что облегчит доступ к ним в случае необходимости замены.

Все открытые части проводки, которые могут оказаться под напряжением необходимо заземлить. Если проводка устанавливается в помещении с повышенной влажностью, нужно использовать развязывающий трансформатор, благодаря нему риск поражения электротоком сводится к минимуму.

Безопасность в данном случае — самое главное, потому нужно внимательно подходить к выбору проводов, розеток и других приборов.

От качества приборов и от внимательного отношения к процессу проведения проводки зависит безопасность.

Поэтапный план разводки электрики в квартире:

Еще недавно домашние электрические сети испытывали сравнительно небольшие нагрузки. В настоящее время количество оборудования и бытовой техники возросло в несколько раз. Соответственно возросла и нагрузка, которую старая проводка в большинстве случаев просто не выдерживает. В связи с этим встает вопрос о ее замене и прокладке новых кабельных линий. В данном случае большое значение приобретает разводка электрики в квартире.

Составление схемы разводки электропроводки

Схема проводки электрики в квартире имеет собственные индивидуальные особенности. При разработке схемы необходимо учитывать планировку и расположение помещений, а также потребности проживающих здесь людей. В качестве примера рекомендуется рассматривать типовую среднестатистическую квартиру.

Она состоит из нескольких помещений — прихожей, зала, спальни, туалета, ванной комнаты и кухни. Перед составлением схемы, следует точно определиться, какие приборы и оборудование будут устанавливаться в каждом из комнат. При проведении расчетов следует учитывать возможное добавление в дальнейшем новых бытовых приборов и соответствующий рост потребления электроэнергии.

После определения количества потребителей, нужно подсчитать их нагрузку или общую мощность. Все необходимые данные можно найти в технических паспортах изделий. После этого по формуле I=P/U определяется нагрузка прибора в амперах. На основании полученных данных составляется схема электропроводки.

Вначале следует определить количество розеток и места их установки. Для кухни предусматривается три розетки для трех групп потребителей. Из них две розетки обычные — на 16 ампер и одна — силовая на 25 ампер для электроплиты. В ванной комнате нужно запланировать влагозащищенные розетки под водонагреватель и стиральную машину. В зале и спальне рекомендуется устанавливать по две розетки, чтобы не пользоваться удлинителями. Каждая розетка подключается к отдельной линии, что заметно повышает надежность проводки. Линии освещения .

В результате применения данной схемы обеспечивается надежная защита каждой линии от возможных перегрузок, поскольку все они подключены к собственному автомату. Для соединения проводов используются промежуточные распределительные коробки. В качестве дополнительной защиты могут устанавливаться устройства защитного отключения на вводе и на каждой линии проводки.

Расчет материала

После проведения предварительных расчетов и составления схемы, необходимо рассчитать потребное количество материалов. В первую очередь это касается электропроводки, поскольку именно она обеспечивает нормальную работу приборов и оборудования.

Потребный метраж кабеля рассчитывается исходя из количества розеток, выключателей, приборов освещения и мест их установки. С помощью рулетки измеряется расстояние от щитка до каждой точки. Полученные данные наносятся на схему для последующего суммирования. К общему значению следует прибавить еще 15% на случай возникновения непредвиденных ситуаций.

Запас кабеля нужен при помещении его в гофрированные трубы или кабель-каналы. Из-за нагрева проводов не рекомендуется укладывать их вместе сверх установленных норм. В связи с этим может понадобиться параллельная прокладка, что приведет к дополнительным изгибам и поворотам.

Современная проводка прокладывается с помощью трехжильного медного кабеля. Сечение подбирается согласно рассчитанной мощности с применением специальных таблиц. Если в квартире присутствует стандартный набор бытовой техники и оборудования, то к розеткам подводится провод, сечением 2,5 мм2, а к приборам освещения — 1,5 мм2.

После определения потребности в проводке, проводится расчет всех остальных материалов: выключателей, розеток, светильников, распределительных коробок, гофрированных труб, кабель-каналов, клеммников, креплений и других необходимых изделий. Для подключения всех линий понадобится распределительный щиток. осуществляется с помощью стабилизатора. Можно приобрести один мощный прибор для всей квартиры или несколько устройств малой мощности, подключаемых только к той бытовой технике, которая чувствительна к скачкам.

Разметка стен и разводка электрики по квартире

Перед проведением разметки необходимо ознакомиться с развернутым типовой электрической схемой, в которой отмечена каждая комната и все здание целиком. Кроме того, нужно изучить монтажные чертежи, где указано расположение каждого элемента проводки. Здесь же содержится информация о водопроводе, газопроводе, отоплении и других системах. Она необходима, чтобы учесть взаимное влияние всех сетей. Это позволит избежать серьезных ошибок, которые в будущем не смогут быть исправлены.

При выполнении разметки на стены и потолок наносятся обозначения мест, где будут располагаться розетки, выключатели, светильники, распределительные коробки, щиток и другое оборудование. Все необходимые данные берутся из предварительно составленной схемы.

Под установочные коробки заранее отмечаются границы углублений. Необходимо учитывать возможность последующего выравнивания штукатурки, крепления к основному потолку натяжных или подвесных конструкций. Уровень пола может увеличиться за счет дополнительных покрытий паркетом, ламинатом и другими материалами. Данные факторы способствуют уменьшению внутреннего пространства помещения и снижают точность расчетов.

На расчеты влияет отсутствие во многих случаях строгой прямоугольной геометрии помещений. Поэтому необходимо использовать выравнивающие поправки. Все отметки, нанесенные на конструктивные элементы, отображаются в исполнительной схеме, которую необходимо хранить и применять во время последующих ремонтов, чтобы избежать повреждений проложенных линий.

Штробление стен

Для устройства скрытой проводки требуется выполнить штробление стен и потолков. Это довольно трудоемкий процесс, требующий навыков использования специального инструмента и соблюдения определенных правил. В процессе работы происходит выделение большого количества пыли. Поэтому все входы в другие комнаты завешиваются влажной тканью.

Для устройства штроб чаще всего используется болгарка, в которую устанавливается диск с алмазным напылением. Углубления получаются ровными и красивыми. Существенным недостатком является выброс большого количества пыли, от которой не всегда спасают даже респиратор и защитные очки.

Зубило и молоток лучше всего подходят для прокладки штроб в штукатурке. В бетонных или кирпичных стенах практически невозможно сделать канавку. Для работы с такими стенами рекомендуется пользоваться перфоратором.

Наиболее оптимальным вариантом считается штроборез, применяющийся именно для этих целей. По своей сути это модифицированная болгарка с двумя дисками, расположенными на определенном расстоянии между собой. Перемещение по стене осуществляется с помощью специальной платформы. К кожуху предусмотрено подключение строительного пылесоса.

Перед началом работ на поверхностях карандашом отмечаются линии будущей проводки, места установки розеток и выключателей. После этого прорезаются канавки и углубления в отмеченных местах. После укладки проводов и установки розеток выполняется их фиксация гипсом строительным — алебастром.

Подключение розеток и выключателей

Розетки и выключатели являются важнейшими элементами проводки в квартире. Вначале нужно установить распределительную коробку, от которой будут выходить провода к розетке и выключателю. После этого устанавливаются подрозетники, в которые монтируются необходимые электроустановочные изделия.

Для нормального соединения провода с розеткой и выключателем необходимо оставить запас примерно 10-12 см. После всех подключений следует проверить работоспособность установленных приборов. Все работы выполняются при обесточенной электрической сети.

Подключение автоматов и УЗО

Защита однофазных сетей, напряжением 220 вольт, осуществляется с помощью одно- или двухполюсных автоматов. Подключение по схеме TN-C с двумя проводами выполняется следующим образом: Провод фазы подключается к первой клемме вводного автомата, а затем через клемму № 2 и счетчик распределяется на групповые автоматы. Нулевой провод проходит через счетчик и соединяется с нулевой шиной PEN.

Кроме автоматов, разводка электрики в квартире предусматривает подключение УЗО. Его следует устанавливать только после автомата, чтобы обеспечить защиту вместе со счетчиком в случае увеличения тока.

Если же для ввода в квартиру используется схема с тремя проводами фазы, нуля и заземления, схема подключения будет уже другая. Фаза подключается к первой клемме, а ноль — к третьей клемме вводного двухполюсного автомата. Далее фаза со второй выходной клеммы проходит через счетчик и УЗО, а затем распределяется на групповые автоматические выключатели. Ноль также проходит через счетчик и УЗО, после чего подключается к нулевой шине.

Монтаж электропроводки — это целый комплекс технических и организационных мероприятий, растянутый во времени. И от того, как всё будет спланировано и организовано, зависит заработок электрика и удовлетворенность клиента. Работа по электромонтажу должна быть четкой, приносящей удовольствие и заработок. Чтобы заказчик, смотря на электрика и его работу, говорил: «Приятно смотреть, когда работает профессионал!»

Статья предназначена для практикующих электриков, занимающихся монтажом электропроводки в квартирах и частных домах. А также для клиентов, которые пользуются услугами этих электриков. Расскажу, как обычно у меня проходит работа — от знакомства с клиентом до сдачи объекта. Постараюсь учесть все моменты.

Эта статья будет обзорной, в ней рассказано, как условно разделяются этапы монтажа электропроводки. Приведены ссылки на статьи сайта , все статьи открываются в новых вкладках.

Штроба в панельном доме и кабели на потолке. Распредкоробка установлена и закреплена на штукатурку.

Бывают более легкие варианты, когда стена перед монтажом уже оштукатурена:

Штробление штукатурки и прокладка проводов перед отделкой. Тут провод закреплен на дюбель-хомут в штробе, распределительная коробка — саморезами. Обошёлся без штукатурки.

Надо обязательно предусмотреть временное освещение, которое нужно для отделочников.

Электрощит тоже крепим на черновой вариант, обязательно толково и надежно , чтобы через месяц или два всё встало на свои места.

Смотря по обстоятельствам, можно сделать все подключения в распределительных коробках. Тогда предоставится возможность .

Возможно, это будет интересно:

Практика показывает, что пауза между первым и вторым этапом длится дольше, чем ожидается. И можно переходить на другой объект.

И ещё. Жизнь такая штука…непредсказуемая. От первого до второго этапа может пройти месяц, год, два. Хозяин может продать квартиру, уехать.

Начал делать дом, и вдруг — нет денег. Оказалось, у хозяйки «залетела» дочка — свадьба. (я тут ни при чем)) просто так совпало)) Через месяц — залетела другая — еще кредит, свадьба, денег опять нет. Но своё я оперативно успел взять, благо сумма была ещё небольшая.

Может случиться совсем неприятное — в работу возьмут другого электрика. Я вот к чему — очень важно постараться после первого этапа взять за работу примерно половину оговоренной суммы. Типа аванса, чтобы закрепиться на объекте.

Этап 2. Окончательный монтаж

Второй этап электромонтажа — это окончательная установка выключателей, розеток, и т.п. Самый чистый и приятный этап, когда нет пыли, и ничего не надо долбать. Активно используем шуруповерт.

Он начинается тогда, когда стены покрашены или оклеены обоями, потолки тоже установлены. Когда я прихожу на второй этап, то вижу примерно следующее:

На этом всё, после завершения надо обязательно .

А как организуете процесс электромонтажа вы? Коллеги, напишите, поделитесь опытом!

Если вы — заказчик и пользуетесь услугами электриков, напишите в комментариях, как у вас складываются с электриками отношения, и как вы себе представляете идеальную работу электрика в организационном смысле.

/ Исходные файлы, приведенные в тексте статьи, в Визио., rar, 138.96 kB, скачан:1364 раз./

Подключение дома к электропитанию | elesant.ru

В этом разделе вы найдете материалы по подключению частного дома к электрическим сетям нового дома и подключения его к потреблению электроэнергии. Что нужно сделать собственнику загородной недвижимости, дома, дачи, коттеджа для практического подключение дома к электросети.

Блог статей этого раздела

Здравствуй Уважаемый читатель. Сегодня поговорим о вводно-распределительном устройстве частного дома. ВРУ. Вводно-распределительное устройство дома это электротехнический шкаф с подведенным и подключенным вводным кабелем электропитания дома и группами защитных устройств распределяющих проводку по дому.

Подробнее…

Электроснабжение частного дома осуществляется при помощи ответвления от воздушной линии (ВЛ) местной энергосети. Сегодня в публикации поговорим про подключение отвлетвления электропитания частного дома к воздушной линии электропередач.

Подробнее…

Вводное устройство, ВУ в частный дом это сборная электротехническое устройство, предназначенное для подключения и первичной защиты электропитания вашего дома. Говоря проще, это металлический ящик, имеющий разные степени герметизации (исполнения) в котором собраны коммутационные и защитные устройства для управления и защиты всей электросети частного дома.

Подробнее…

Тема сегодняшней статьи главная заземляющая шина (ГЗШ) в электрике частного дома. Назначение ГЗШ, установка, особенности соединений и материал для изготовления.

Подробнее…

Подключение СИП от магистрали до дома это абонентское подключение, выполняется в рамках нового подключения или замены старых проводов на СИП. Перед подключением выполняется ряд бюрократических согласований, а само подключение производится  проводами СИП 2×16, как самостоятельно, так и вызовом профессионалов.

Подробнее…

Зажим, прокалывающий ответвительный, предназначен для быстрого подключения абонента к воздушной линии электропередач ВЛИ, выполненной несущими проводами СИП.

Подробнее…

Однофазная схема распределительного щита — 5 разных вариантов

Сегодня практически ни один объект не может обходиться без электричества, так как в них нужны розетки для подключения электрооборудования и освещение помещений. Все квартиры, дома, офисы, гаражи, склады и так далее имеют разветвленную сеть электроснабжения. Для ее защиты, для электробезопасности людей, для эффективного управления электросетью необходимо устанавливать распределительные электрощиты. В них находятся коммутационные защитные устройства, которые выполняют все перечисленные выше функции. В щите происходит распределение на группы, что позволяет добиться удобной и независимой друг от друга эксплуатации мощной бытовой техники.

Все объекты разные и соответственно их сети электроснабжения тоже будут разными. Ниже рассмотрим несколько простых примеров, где показаны пять вариантов однофазных схем электроснабжения квартир и частных домов.

Общие принципы построения любой схемы щитка:

1. На вводе должно стоять вводное коммутационное устройство. Это может быть автоматический выключатель или рубильник (выключатель нагрузки).
2. Все отходящие от щита групповые линии должны иметь защиту от перегрузки и от действия токов короткого замыкания.
3. Все розеточные группы должны иметь защиту человека от поражения электрическим током. Для этих целей ставятся устройства защитного отключения (УЗО) или дифавтоматы с током утечки 10-30мА.

Вариант 1

Это самая простая схема вводного щита с прибором учета электроэнергии. На ней изображена система заземления TN-S, то есть когда от источника питания приходят отдельные самостоятельные нулевой рабочий и нулевой защитный проводники. В данной однофазной схеме щита на вводе стоит двухполюсный автоматический выключатель.

Здесь и на последующих схемах номиналы и характеристики защитных устройств выбраны произвольным образом. У вас они могут отличаться, но сама суть соединений между автоматическими выключателями и другими защитными устройствами остается такой же.

После вводного автомата идет счетчик. Для принятия его на учет должны пломбироваться вводное коммутационное устройство и сам прибор учета электроэнергии. Далее идут однополюсные групповые автоматические выключатели. Фаза всегда подается на автоматические выключатели, а ноль на нулевую шину. Так получается, что все нулевые рабочие проводники разных групп объединяются между собой, а фазные проводники коммутируются с помощью автоматов.

Данный вариант схемы является самым простым и очень часто встречается на различных объектах.

Вариант 2

Данный вариант щита является аналогичным предыдущей схемы. Тут только отсутствует прибор учета электроэнергии. Такие варианты щитов используются если счетчики находятся на улице в щитах учета или на лестничной площадке в этажных щитах. Первый вариант актуален для частного сектора, а второй для многоквартирных домов. Так как практически все соединения между защитными устройствами описаны в первом варианте, то особо комментировать тут нечего.

Единственное, что здесь можно отметить — это на вводе вместо установки автоматического выключателя можно выбрать рубильник (выключатель нагрузки). Он необходим для ручного отключения всего щита. Установка тут автомата приведет к дублированию номинала вводного автоматического выключателя из щита учета или из этажного щита. Этого делать не нужно.

Вариант 3

Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО. В третьем варианте схемы представлено вводное УЗО, которое устанавливается после счетчика. До прибора учета УЗО нельзя ставить, так как его нужно будет пломбировать, что не хотят делать инспектора. Поэтому они его разрешают ставить только после счетчика.

Для защиты человека нужно использовать УЗО с токами утечки 10-30мА. Это безопасный ток для человека, при котором он способен отдернуть руку и не получить каких-либо увечий. У варианта с использованием на вводе одного УЗО на 30мА есть один минус. При его срабатывании отключается вся квартира, дом и т.д. Также если сеть сильно разветвлённая, то УЗО может ложно срабатывать из-за естественных токов утечек, которые присутствуют в каждой бытовой технике.

В данном варианте фаза и ноль подаются на вводные контакты УЗО. Далее с выходных контактов фаза подается на автоматические выключатели, а ноль на свою нулевую шину. Запомните, что ноль до УЗО и ноль после него нельзя объединять между собой, то есть подключать к одной шине. Иначе устройство защитного отключения вы просто не взведете, так как оно будет сразу отключаться.

Вариант 4

В данном варианте схемы на вводе стоит противопожарное УЗО на 100-300 мА, а дальше некоторые группы защищаются индивидуальными УЗО на 10-30 мА. Для исключения одновременного срабатывания вводного и группового устройств на вводе рекомендуется ставить селективное УЗО. Оно имеет временную задержку на срабатывание и обозначается на корпусе латинской буквой «S».

В данной схеме нужно не запутаться с подключением нулевых рабочих проводников. Нули после разных УЗО нельзя объединять между собой, иначе устройства будут сразу отключаться. Поэтому после каждого УЗО нужно ставить свою нулевую шину если к нему подключено несколько групп или нулевой рабочий проводник нужно сразу подключать к УЗО, если оно защищает одну группу. Ниже на схеме это как раз и показано.

Вариант 5

В данном варианте для защиты групп используются дифавтоматы и обычные автоматические выключатели. Автоматические выключатели дифференциального тока (АВДТ) защищают кабель от перегрузки, от действия тока короткого замыкания и защищает человека от поражения электрическим током. На каждый дифавтомат нужно подать фазу и ноль. Уже после выхода с данных устройств объединять нули также нельзя. Нулевые рабочие проводники остальных групп, которые защищены обычными автоматическими выключателями, подключаются на вводную общую нулевую шину.

В данной статье представлены простейшие варианты схем однофазных электрощитов. В них рассмотрены практически все защитные устройства, показано как их нужно подключать и есть описания использования того или иного варианта. Исходя из своей индивидуальной ситуации вы должны разрабатывать свою схему. Помните, что она должна удовлетворять всем современным нормам электробезопасности.

Источник: Компания «Уралэнерго».

Схема электроснабжения частного дома 380В 15 кВт

Одним из важнейших этапов строительства или ремонта загородного дома является его электрификация. Поэтому приходится решать такой важный вопрос, как подключение объекта к электросети. Для этого в первую очередь понадобится схема электроснабжения частного дома 380В, 15 кВт, которая может быть двух типов – однофазная и трехфазная. Спросом пользуются оба варианта, однако в последнее время предпочтение отдается трехфазной схеме, которая существенно снижает нагрузку на сеть за счет ее равномерного распределения в виде трех параллельных линий.

Однофазное и трехфазное подключение

Между одно- и трехфазным подключением существует много различий технического плана. Так, например, подключение по трехфазной схеме осуществляется с использованием четырех или пяти проводов. Из них три являются фазными, по которым подается ток, а остальные два – это нулевой провод и заземление. В некоторых случаях для нуля и заземления используется один общий провод.

При подключении по однофазной схеме применяется два или три провода. Это соответствует фазе нулю и заземлению. Использование двух проводов означает, что ноль и заземление находятся на едином проводнике. Заранее зная количество фаз, можно сделать расчеты допустимой мощности и определить количество электрооборудования, которое может быть одновременно включено в сеть на каждой линии.

В случае однофазного подключения все подаваемое напряжение сосредотачивается на одной линии, что нередко приводит к перегрузкам. Толщина проводов на внутренних линиях домашней сети значительно выше тех, которые используются в трехфазной схеме. Это связано с более высокой нагрузкой, которая приходится только на одну линию. С учетом всех перечисленных факторов, при устройстве электроснабжения частного дома, предпочтение чаще всего отдается трем фазам.

Подключение по трехфазной схеме

В первую очередь требуется подготовить всю необходимую документацию. Она включает в себя технические условия эксплуатации, которые выдаются организацией – поставщиком электроэнергии. На основании технических условий осуществляется составление проектной документации на электроснабжение объекта.

Вам понадобятся следующие документы:

• Договор с энергоснабжающей организацией.
• Акт осмотра имеющегося электрооборудования.
• Заключение лабораторного исследования схемы, предназначенной для конкретного объекта.
• Акт разграничения электрических сетей по балансовой принадлежности.

В составляемом проекте учитываются особенности дальнейшего потребления электроэнергии. Все потребители разделяются на группы, которые включают в себя розетки и систему освещения. Каждая группа может быть отдельно выключена, если требуется провести ремонтные работы. В это время другая группа продолжает использоваться, не доставляя хозяевам излишних неудобств.

Для всех групп выполняются расчеты максимальной мощности потребления электроэнергии. В соответствии с этим выбирается и наиболее оптимальное сечение проводников. Как правило, линии освещения прокладываются кабелем, сечение которого составляет 1,5 мм2, а для розеток необходимо уже не менее 2,5 мм2. Каждая группа подключается к автоматическим защитным устройствам, исключающим возгорание проводки в случае короткого замыкания.

Таким образом, при наличии проекта подключения можно выполнить расчеты потребности в материалах, приборах и оборудовании, а также заранее определить размеры электрощита. На прилагаемых схемах отмечаются все места, где располагаются выключатели, розетки, стабилизирующие устройства и другое стационарное оборудование.

Непосредственное подключение может выполняться подземным или воздушным способом. Как правило, в частных домах используется второй вариант, имеющий ряд существенных преимуществ. В этом случае можно воспользоваться любыми схемами подключения, при минимальных затратах времени на выполнение работ. В процессе дальнейшей эксплуатации воздушные линии значительно легче ремонтировать. Большое значение имеет стоимость подключения, которая гораздо ниже, чем при использовании подземной прокладки кабельной линии.

При выполнении воздушного подключения следует учитывать расстояние от дома до столба, которое не должно превышать 15 м. В том случае, когда расстояние больше указанного, требуется установка дополнительного столба. За счет этого исключается сильное провисание или обрыв провода при негативном воздействии внешних факторов. Также следует обратить внимание на то, чтобы провода не создавали помехи пешеходам и транспортным средствам. Высота крепления трехфазной линии составляет не менее 2,7 м и более. Сами провода устанавливаются на специальных изоляторах, а уже потом они от столба подводятся к силовому щиту.

Силовой щит рекомендуется устанавливать на фасад здания, далее провода идут уже от него по всем помещениям. При наличии электрифицированных пристроек, питающая линия подводится к ним также от щитка. Для подключения и учета потребленной электроэнергии необходим трехфазный счетчик. В основном используются устройства прямого включения, принцип работы которых напоминает однофазный счетчик. В этом случае требуется всего лишь правильно соблюдать схему подключения устройства, размещенную на его задней крышке или в техническом паспорте.

В некоторых случаях в частном доме может использоваться схема полукосвенного включения трехфазного счетчика. Схема подключения дополняется трансформатором напряжения. Для оплаты потребленной электроэнергии показания прибора нужно умножить на коэффициент трансформации, указанный на трансформаторе.

Однолинейная схема электроснабжения частного дома

При разработке электроснабжения частных домов чаще всего применяется однолинейная схема, как наиболее оптимальный вариант. Она дает возможность для простого проектирования и монтажа, даже собственными силами. Однолинейная схема зарекомендовала себя, как эффективная и удобная в эксплуатации. По своей сути она является сильно упрощенной принципиальной схемой, где все виды подключений и прокладка сетей выполнены одной линией одинаковой толщины. Отсюда и появилось название однолинейной схемы.

Существует два варианта однолинейных схем – расчетная и исполнительная. Первый вариант используется в процессе строительства дома. Данная схема определяет порядок монтажа кабельных линий на конкретном объекте и выбор защитной аппаратуры. Предварительно выполняются расчеты всех силовых нагрузок на данную сеть. На расчетной однолинейной схеме указываются все имеющиеся мощности и их величины. В обязательном порядке отмечается расположение ВРУ, маркируются электрические щиты.

Исполнительная схема выполняется для действующих электроустановок, когда дом уже построен. К этому времени от проектной организации уже получены результаты обследования здания для подготовки наиболее подходящего расположения всех элементов и устройств электроснабжения.

Как подключить 3 фазы

Как подключить три фазы к частному дому?

В наше время без качественной и продуманной системы электроснабжения не обойтись. Если при покупке квартиры эта проблема решается не хозяином жилья, а строительной компанией, то для снабжения электричеством частного дома существует выбор. В квартиру подведено уже однофазное питание, да и такого напряжения там вполне достаточно. Однако в частном секторе трехфазная сеть может быть вполне актуальной. В этой статье мы расскажем, какая электрическая сеть лучше: трёхфазная или же однофазная, а также как провести 380 Вольт в частный дом по закону и какие документы нужны для этого.

Преимущества и недостатки трехфазной системы электроснабжения

Не секрет, что трехфазное электроснабжение частного дома стает всё более актуально, и это связанно не только с величиной напряжения. Давайте разберёмся во всех преимуществах 380 Вольт и вот их перечень:

1. Подключение самых распространённых в быту и на производстве асинхронных электродвигателей с короткозамкнутым ротором. При подключении к однофазной цепи теряется их мощность, крутящий момент, а также КПД. Ведь они первоначально были рассчитаны на три фазы. Применение таких электромашин в частном доме может понадобиться при обустройстве точильного, сверлильного или деревообрабатывающего станка и других видов техники. Владелец, который обладает навыками работы на таком оборудовании, всегда найдёт ему применение. На даче всегда пригодится мощный насос, поэтому провести 380 Вольт и тут не помешает.
2. Подключив три фазы, владелец частного дома получает, по большому счёту, сразу три независимые однофазные сети, которыми может распоряжаться по своему усмотрению. Для этого того чтобы получить однофазное напряжение 220 Вольт, нужно подключить один провод к фазе, а другой к нулю. Оно будет называться фазным. Напряжение между двумя фазами равняется 380 Вольт и называется линейное. Подробнее о фазном и линейном напряжении можно прочитать в статье: https://samelectrik.ru/linejnoe-i-faznoe-napryazhenie.html.
3. При поломке или аварийной ситуации на распределительной подстанции может отгореть одна или даже две фазы. При этом у владельца частного дома с тремя фазами как минимум освещение и холодильник будет работать. При этом нужно помнить, что для трёхфазных двигателей работа на две фазы повлечёт за собой неминуемый выход его из строя.

Учтите, и тут есть свои подводные камни. Трехфазная сеть нужна в том случае, если недостаточно мощности однофазной сети. И даже если однофазной недостаточно не нужно спешить подключать три фазы, лучше уточнить о возможности увеличения лимита мощности для однофазной сети — эта процедура намного проще, чем согласование и подключение трех фаз.

Три фазы в обязательном порядке подключают в том случае, если нужно запитать трехфазные электродвигатели, которые не могут работать в однофазном режиме, либо в случае одновременного использования большого количества электроприборов, оборудования, например, если в доме большое хозяйство, налажено какое-то мелкое производство.

Также следует отметить еще несколько недостатков трехфазной системы электроснабжения. Один из минусов — необходимость равномерного распределения нагрузок по каждой из фаз. Второй недостаток — большая сложность в подключении, приобретении другого щитка, защитных аппаратов и т.д. Третий недостаток — большая опасность с точки зрения поражения током, так как в доме будет не только однофазное напряжение 220 В, но и линейное — 380 В

Как видите, преимущества питания потребителя от сети 380 Вольт не всегда очевидны. Теперь стоит разобраться, какие документы нужны для подключения трехфазной сети. Об этом мы сейчас и поговорим.

Как оформить подключение трех фаз

Конечно же, перед тем как перейти к технической стороне вопроса и непосредственно к подключению нужно обратиться в компанию, являющуюся поставщиком электроэнергии в данном конкретном регионе. Для этого заказчику необходимо чётко понимать и согласовать следующие моменты:

• Мощность сети.
• Тип счётчика и тариф. Это может быть многотарифный прибора учёта или однотарифный.
• Количество фаз (в данном случае 3).
• Схема подключения.
• Организация заземления, которое крайне необходимо для защиты людей от электрического тока при пробое или ухудшении сопротивления изоляции.

Важно! Самостоятельное подключение к энергосетям запрещено законом! Процедура подключения и организации энергоснабжения должна выполняться высококвалифицированным персоналом. Для того чтобы подключить частный дом к трехфазной сети, она должна быть полностью обесточена, а выполнять это без энергослужбы также запрещается.

Поставщики при этом придерживаются чётких требований и правил. Поэтому, если расстояние от частного дома до сетей 380 Вольт, проходящих чаще всего по столбам, будет больше 300 метров в черте города (500 за городом), то чтобы провести электричество придется оплачивать ещё и установку опоры.

Важно также отметить, что часто перед подключением необходимо предоставлять данные о состоянии домашней электропроводки. Если в доме старая электропроводка, то высока вероятность, что представители электросетей не только не дадут разрешение на подключение трех фаз, но и сократят до минимального лимит по однофазной сети из соображений безопасности, так как проводка не может выдержать большой нагрузки.

Следующим ключевым вопросом по подключению дома к сети 380 Вольт будет мощность, которую потребитель будет брать из сети.

Есть три степени:

• первая — не больше 16 кВт;
• вторая — от 16 до 50 кВт.
• третья — от 50 до 160 кВт.

Конечно, лучше организовать электроснабжение с запасом по мощности, тем более что рост количества приборов, которые работают на этом виде энергии, пока очевиден. Однако стоимость данной системы будет выше.

Еще важно отметить насчет лимита мощности — чаще всего для рядового потребителя выделяется до 15 кВт. И в данном случае все зависит от состояния электрических сетей, мощности трансформатора в КТП либо в ТП. Если мощность небольшая, то снабжающая организация распределяет примерно мощность по домам и выше этой мощности нельзя подключить, тем более три фазы. В этом случае для подключения трех фаз необходимого лимита мощности нужен отдельный трансформатор — это уже более сложная процедура, так как нужно приобретать КТП, подключать к высоковольтной сети 6 (10) кВ. Поэтому рядовому потребителю приходится довольствоваться определенным лимитом мощности однофазной сети.

В перечень документов, которые должны быть для подключения 380 Вольт (помимо самой заявки), входят:

1. Удостоверение личности.
2. Идентификационный номер законопослушного налогоплательщика.
3. Правоустанавливающая документация на жилое или нежилое помещение (в случае подключения гаража).
4. Утвержденный полный план жилого помещения (при наличии).

С указанных документов снимается копия, которая и подаётся в компанию поставщику электрической энергии. Однако сверка с оригиналами тоже обязательна.

Некоторые поставщики также могут запросить дополнительные документы, на всякий случай, их нужно тоже взять с собой:

• Информацию о мощности и список всего имеющегося электрооборудования в частном доме, в гараже или на даче. В зависимости от того, куда нужно провести трехфазное электричество. Если подключение выполняется на участок, не имеющий электрооборудования, то указать придется предположительные его виды и мощность.
• Сведения об их максимальной мощности.
• Приблизительное время ввода в эксплуатацию жилья, если это ещё не жилой объект.

Установка многотарифных счётчиков очень выгодна, так как если не использовать мощные приборы в часы пик, можно существенно сэкономить. Например, ночью стоимость электроэнергии в разы дешевле чем днём.

Порядок оформления многотарифного счётчика:

1. Подготовка заявления с просьбой установки электросчетчика.
2. Получение технические условий для данного счётчика, который нужно приобрести, если у поставляющей электроэнергию компании нет данного оборудования. Зачастую они и сами предоставляют услуги не только подключения, но и продажи приборов учета.
3. Приобретение, а также программирование электросчетчика.
4. Вызов представителя энергоснабжающей компании для проверки правильности подключения прибора учета, а также его опломбировки.
5. Внесение изменения в соглашение или же составление нового, при организации нового подключения трёх фаз.
6. Получение разрешения на подключение 380 Вольт.

Кстати, существует еще такой вариант, как преобразование однофазного напряжения в трехфазное. О том, как сделать 380 Вольт из 220 можете узнать, перейдя по ссылке.

Номинальные характеристики автоматических выключателей должны полностью соответствовать нагрузке, подключаемой к ним. На автоматах нет указанной мощности, на корпусе указаны только напряжение и ток, на который он рассчитан. О том, как выбрать автоматический выключатель, мы рассказали в отдельной статье.

Что касается технической части, а именно подключения трехфазного напряжения к частному дому, это дело лучше доверить специалистам, т.к. при отсутствии опыта и навыков самостоятельно провести три фазы будет практически невозможно.

Чтобы вы понимали, насколько все серьезно, ниже предоставлена примерная схема подключения 380 Вольт в частном доме, с разводкой на автоматы:

Для ознакомления с технологией проведения трех фаз рекомендуем изучить следующий блок статей:

Конечно же, для того чтобы получить в частный дом, на дачный участок или в гараж выгодное, довольно мощное и универсальное трёхфазное напряжение, придется потратить некоторые усилия, время и средства. Документы, согласование, подключение, более сложная схема проводки и соответственно дороже электромонтаж, поэтому еще раз хорошо подумайте, нужны ли вам три фазы.

Напоследок рекомендуем просмотреть полезные видео, на которых рассказывается целесообразность подключения трех фаз, а также нюансы подготовки документов:

Теперь вы знаете, как провести 380 Вольт в частный дом и какие документы нужны для этого. Надеемся, наша пошаговая инструкция была для вас полезной и помогла самостоятельно подключить дом к трехфазной сети!

Как подключить 3 фазы

Общая схема трехфазного подключения

Несмотря на, то строите ли вы новый дом или хотите модернизировать старый без электропроводки обойтись не получится, поскольку все приборы в доме потребляют электроэнергию в большей или меньшей мере. Подключение частного дома к электросети дело непростое и небыстрое.

Существует два типа электропитания одно- и трехфазный. Большинство используют однофазный тип и считают, что этого достаточно. Так и есть. Сейчас же все чаще выбирают трехфазный, поскольку он позволяет значительно снизить нагрузку на сеть равномерно распределив ее на три параллельные линии.

Разница между трехфазным и однофазным подключением

Большинство считают, что, перейдя на трехфазное подключение дома можно увеличить потребляемую мощность. Но это совсем не так. Такой вопрос следует решать с компанией, которая поставляет электричество. В данном типе подключения используют 4 или 5 проводов. Три линии подачи тока (фаза), нулевой проводник (или просто ноль) и заземление, иногда ноль и заземление подключают одним проводом.

Сравнение типов подключения

В таком случае можно примерно рассчитать количество приборов, которые можно одновременно включить в сеть на каждую линию чтобы не было перенапряжения. В однофазовом подключении используют 2 или 3 провода. Соответственно 1 фаза, 1 ноль и заземление.

Тогда все напряжение идет на одну линию и перегрузок просто не избежать.Силовой щиток однофазного электроснабжения частного дома немного меньше чем для трехфазного, и если нужно заменить один на другой, то придется добавить свободного места. Что касается использования домовой проводки, то и тут есть различия. В первом случае толщина жил кабеля значительно больше, чем во втором, поскольку и нагрузка тоже выше.

Документация для подключения.

Для того чтобы не было проблем с законом все нужно сделать как следует и подготовить необходимые документы и договора.

• Энергоснабжающая компания должна дать определенные условия эксплуатации.
• Проектная документация на снабжение здания электроэнергией.
• Акт разграничения по балансовой принадлежности.
• Акт лабораторных исследований схемы, которая собрана для определенного дома.
• Акт осмотра всего оборудования.
• Договор с энергосбытовой компанией.

Проект трехфазной сети.

Для начала нужно сделать проект, где будут учтены все особенности потребления электроэнергии. Чаще всего делают разделение на группы потребителей, то есть розетки отдельно подключаются, а освещение отдельно. Это дает возможность отключить отдельную группу для ремонтных работ и не доставлять неудобства в использовании другой группы.

Проект трехфазной сети

Для каждой рассчитывают максимальную мощность потребления электричества, и соответственно подбирают провода нужной толщины. Например, для освещения чаще используют провод толщиной полтора сантиметра, а для розеток – 2,5 см.

Для каждой группы нужно использовать приборы автоматического выключения тока, чтобы при коротком замыкании не возникло возгорание проводки. Имея на руках проект подключения дома можно рассчитать количество необходимых материалов (проводов), приборов и даже планируемый размер силового щитка. А также можно наметить размещение розеток, выключателей и стабилизирующих устройств.

Как подключать?

Существует два вида подключения. Подземный и воздушный. Для частного дома используют преимущественно второй вариант, потому что:

• меньше времени тратиться на работу;
• есть возможность использования любых схем;
• стоимость подключения значительно ниже;
• при необходимости легче ремонтировать.

Нужно учитывать, что при воздушном подключении расстояние до ближайшего столба к частному дому должно быть не больше 15 м. Если же отрезок длиннее, нужно добавить дополнительный столб чтобы избежать сильного провисания или обрыва линии при плохих погодных условиях. Вблизи не должно быть крупных деревьев или больших веток.А также провода не должны мешать перемещению транспортных средств или пешеходов На частный дом трехфазная линия крепится на высоте не меньше чем 2,7м, а при необходимости и выше. Там помещают специальные изоляторы, к которым и присоединяется питание, а уже оттуда провода идут к силовому щиту.

Щиток лучше прикрепить на фасаде здания. Дальше от щитка по всему дому идут в нужных направлениях провода. Если есть пристройки где используется электричество, то к ним проводка идет тоже от щитка. Счетчик для трехфазной линии.

Для особого подключения электричества нужен и особенный счетчик.

Счетчики для трехфазного подключения позволяют экономить электроэнергию, выбрать модель, подходящую именно потребителю, отслеживать перепады напряжения. Такие приборы есть трех видов:

1. Прямого включения. Подключаются непосредственно к сети.
2. Полукосвенного включения. Нужен трансформатор напряжения. При оплате, показания счетчика умножаются на коэффициент трансформации, который указан на приборе.
3. Косвенного включения. Нужен трансформатор напряжения и силы тока. Подходит тем, кто подключается от высоковольтных линий электропередач. Чаще всего используют на предприятиях.

Для однофазного счетчика существует одна стандартная схема подключения, а для счетчиков трехфазной линии их много, поскольку видов несколько. Устройства прямого включения имеют схему подключения немного схожую на схему однофазного счетчика. Обязательно следует учитывать порядок присоединения проводов в соответствии с цветом, который указан в схеме и не забывать, что четные номера — это нагрузка, а нечетные — цвет провода. Схема подключения размещена на задней крышке прибора, а также в паспорте.

Электросчетчик полукосвенного включения также применяют в домах и для их подключения есть множество схем. Чаще всего используются три из них: десятипроводная схема подключения, схема по типу звезда, соединение с помощью коробки с клеммами.

Первая самая распространенная, поскольку самая простая. По данной схеме для каждой фазы используют три провода, которые присоединяются в строгом порядке, десятый провод — ноль. Всегда выбирается такая схема подключения счетчика, при которой можно легко отремонтировать ее любую часть. Какой бы ни была схема подключения частного дома к электросети, не стоит забывать, что работать с напряжением, не имея нужного образования небезопасно для жизни. Поэтому и для выбора нужной схемы, нужного счетчика электроэнергии, и для самого подключения следует воспользоваться услугами человека, который в этом непросто разбирается, а специально обучался несколько лет.

Вы предоставляете план дома, указываете места где нужно разместить розетки, выключатели, где будут стоять котлы или бойлер, а квалифицированный специалист рассчитает длину проводов, их толщину, и подберет все необходимые приборы для безопасного использования электропроводки в частном доме. Подключение частного дома к электросети дело непростое и небыстрое.

Похожие статьи

Определение места повреждения кабельный линий

Подвес для кабеля к тросу

Подключение частного дома к трехфазной электросети — схема и важные особенности

Преимуществ у трехфазного подключения частного дома много. Одно из них – в возможности равномерного распределения нагрузки между линиями, что с увеличением количества бытовой техники в наших жилищах уже не просто рациональный подход к организации эн/снабжения, а необходимость. Любая работа начинается с планирования. Вот и разберемся, как грамотно составить схему трехфазного подключения частного дома в зависимости от местной специфики.

Следует пояснить, что переход на трехфазное эл/снабжение никак не повышает потребляемую мощность, как многие ошибочно считают. Ее лимит для частного дома устанавливается ресурсоснабжающей организацией и зависит от ряда факторов – собственных возможностей поставщика, количества абонентов, технического состояния линий, оборудования и так далее.

Что учесть при подключении

Для исключения вероятности перекоса фаз, резких скачков напряжения нагрузка по ним должна распределяться равномерно. Но расчеты делаются лишь примерные, так как невозможно заранее предусмотреть, какие именно потребители в определенный момент будут включены. Кроме того, если в частном доме имеются импульсные приборы, то их пуск сопровождается повышенным энергопотреблением. Поэтому обязательно понадобятся стабилизаторы, иначе перегрузка любой из фаз вызовет некорректную работу остальных.

Силовой (распределительный) щит для трехфазного подключения значительно габаритнее, чем щит для однофазной схемы. При ее переделке заменить боксы по принципу «один в один» вряд ли получится. Это связано с большим количеством защитных элементов и присоединяемых проводов (кабелей). Придется искать другое подходящее место для его монтажа электрощитка .

Хотя здесь есть и иные варианты. Вот один из них. Вне дома устанавливается только щиток ввода (к примеру, ЩРУН 3-12), а внутри – несколько небольших пластиковых, каждый (со своей комплектацией) на отдельную фазу. То же касается и надворных построек (сарая, гаража, мастерской и так далее), внутри которых целесообразно располагать такие же маломерные боксы.

При установке лишь одного щитка вне частного дома (встречается и такое решение) используется бокс со степенью защиты IP31 (или 54).

Особенности трехфазного подключения и реализуемые схемы

Существует 2 технологии – прокладка кабеля в грунте (подземный способ) и воздушная линия. Для частного дома целесообразнее выбрать второй вариант.

• Значительно меньший объем работ.
• Возможность прокладки линии по любой схеме.
• Стоимость подключения намного ниже. Одно из обоснований – используемые для организации электроснабжения воздушным способом провода (СИП) по определению дешевле (за 1 п.м.) кабеля. К тому же при укладке последнего трасса может изгибаться в зависимости от особенностей грунта на участке и его планировки, что увеличивает расход монтажной продукции.
• Ремонтопригодность такой линии трехфазного подключения значительно выше.

Резервное питание не в счет. Переключение на него предусматривается независимо от выбранного способа, поэтому на основную схему параметры (тип, мощность) автономного генератора не влияют.

Особенности воздушного подключения

Допустимые расстояния показаны на схеме.

Их следует выдерживать. К примеру, если между частным домом и ближайшей опорой более 15 м, то придется ставить еще один, дополнительный столб. Это объясняется просто – для исключения значительного провиса (или даже обрыва проводов) под нагрузкой – ледяной, снеговой, ветровой. Это также регламентировано. Минимальное расстояние от проводов (в м) до: проезжей части – 6, тротуара – 3,5. То есть они не должны мешать ни проезду габаритного автотранспорта, ни свободному перемещению людей.

Нужно принять во внимание и то, что трасса прокладывается так, чтобы исключить прикосновение к любому ее участку веток крупных деревьев, которые при сильном ветре могут ее повредить. Высота точки присоединения трехфазной линии к потребителю (частному дому) – от 2,75 или более, при необходимости. Подразумевается, что именно там располагаются изоляторы. К ним и подводится эл/питание, а уже потом оно подается на силовой щит.

Часто встречается такая рекомендация – расположить его на столбе. Но насколько это грамотно в плане ремонтопригодности? Если выбьет вводной автомат, да еще ночью, тем более зимой – что делать? Оптимальное решение – закрепить щиток на фасаде частного дома.

Вот несколько наиболее распространенных схем трехфазного подключения:

Автор акцентирует внимание, что эта информация позволит читателю составить общее представление о том, как организуется трехфазное подключение частного дома к промышленной сети. Конкретную работу (определение схемы, подбор необходимых приборов по характеристикам, комплектацию щитков, монтаж линий) лучше доверить профессионалу. Только он сможет учесть все особенности строения и произвести точные расчеты. Единой рекомендации по выбору схемы и ее составных частей, не зная специфики здания и участка, потребностей собственника в эл/энергии никто не даст. Все планируется и готовится индивидуально для каждого частного дома.

Внимание! Непосредственное подключение линии к источнику 3-ф напряжения имеет право делать только представитель ресурсоснабжающей организации. Он же снимает начальные показания счетчика, производит его опломбировку и постановку на учет.

Рекомендовано для вас:

Схема подключения проходного выключателя в двух вариантах, правила и советы Как проверить конденсатор мультиметром по всем параметрам — инструкция Электрические схемы для начинающих электриков — условные обозначения

Трехфазная схема распределительного щита – 5 вариантов

Подробности Опубликовано: 08 Декабрь 2014 Просмотров: 113311

Трехфазные распределительные щиты 380В часто применяют в частных домах и на много реже в квартирах в новостройках. Это позволяет снизить сечение подходящего к дому кабеля и грамотно распределить нагрузку. Зачастую отведенная мощность на дом составляет 15 кВт. Это очень широко распространенная практика в нашей стране. При такой отведенной мощности нужно устанавливать вводной автоматический выключатель номиналом 25А. Также 3-х фазное электроснабжение позволяет подключать электроплиты по трехфазной схеме. Это позволяет уменьшить номинал автомата, снизить сечение кабеля и уменьшить потребление тока по фазе. Например, варочная панель мощность 7кВт при однофазном подключении будет потреблять ток 31А, а при 3-х фазном подключении будет потреблять около 10А по каждой фазе. Давайте ниже рассмотрим типовые и не типовые трехфазные схемы в с наглядными примерами реальных собранных электрощитов .

Трехфазная схема распределительного щита

Типовая схема трехфазного щита состоит из входного 3-х фазного автоматического выключателя и нескольких групповых автоматов, которые защищают только свои отходящие однофазные линии. Тут на входе стоит 3-х полюсный автоматический выключатель номиналом 25А-40А и с характеристикой выше групповых однофазных автоматов (с характеристикой С ). Это необходимо для попытки соблюдения селективности и исключения одновременного срабатывания входного автомата и группового. Хотя при коротком замыкании скорее всего сработают и вводной автомат С25 и групповой В16. При такой минимальной разнице номиналов автоматических выключателей добиться селективности практически не возможно.

В схеме все нулевые проводники заводим на общую нулевую шину. все заземляющие проводники заводим на общую шину заземления, а фазные проводники на автоматические выключатели. Объединять групповые автоматы по фазам можно с помощью перемычек из провода, а лучше с помощью специальной гребенчатой шины. Ниже представлена типовая трехфазная схема распределительного щита 380В. Может кому и пригодится я сюда еще вставил счетчик электроэнергии. Здесь представлена система заземления TN-S. Если у вас система заземления TN-C, то вам обязательно нужно делать переход на систему заземления TN-C-S, т.е. разделять входящий PEN проводник на самостоятельные нулевой рабочий N и нулевой защитный PE проводники. Как это правильно организовать читайте здесь .

Вот наглядный пример подключения автоматических выключателей в 3-х фазном электрощите. Все фото сборки данного щитка можете посмотреть здесь: Сборка трехфазных электрощитов на заказ

Если у кого-то в доме помимо однофазных потребителей есть трехфазная нагрузка, например, электрическая плита, то вам должна пригодиться следующая схема трехфазного распределительного щита. В представленном варианте можно подключить один 3-х фазный прибор и несколько однофазных.

Если в щитке нет места для счетчика электроэнергии или он стоит в другом месте, то вот схема щита 380В аналогичная предыдущей, но уже без прибора учета. Тут все фазные проводники напрямую идут на групповые автоматические выключатели.

Если с предыдущими трехфазными схемами распределительных щитов все понятно, то идем дальше. Ниже для вас выложил схему, где еще присутствуют УЗО и дифавтомат. С их помощью обязательно нужно защищать все группы розеток. Этого требует ПУЭ, а также электробезопасность должна быть на первом месте. Тут дифавтомат стоит только на стиральную машину, так как в случае его срабатывания найти неисправность будет не так сложно. УЗО в паре с автоматическим выключателем стоит на группу кухонных розеток. Почему в паре можете узнать тут. Это сделано для облегчения поиска неисправности, так как в них будет включено много разных электроприборов. Если сработал автомат, то значит где-то короткое замыкание или если вы включили в сеть все электроприборы одновременно, то скорее всего перегрузка. Если сработало УЗО, то вероятнее всего появилась утечка в каком-то бытовом приборе. Ниже нарисовано как правильно подключить УЗО и подключить дифавтомат в щитке 380В.

Ниже представлен реальный пример трехфазного щита с подключением 2-х полюсных и 4-х полюсных УЗО.

Вот еще одна схемка может кому и пригодится. Она построена на одном общем (входном) и нескольких групповых УЗО.

Ниже представлены полностью готовые к монтажу трехфазные щитки. Это моя работа по сборке электрощитов на заказ. Данная услуга доступна всем желающим из любой точки нашей необъятной родины. Любые вопросы по данному вопросу пишите на адрес Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Я готов вам предложить закупку комплектующих у официальных поставщиков электроматериалов по личной скидке до 20% от розничной цены ЭТМ. При заказе сборки электрощита разработка схемы и паспорт идут бесплатно. Буду очень рад вашим заказам. С каждого собранного электрощита 50% дохода идет на погашение ипотеки. Сделаем вместе жилье доступным для электромонтажника )))

Еще вас будут радовать цветные наклейки)))

Остались вопросы? Буду рад на них ответить в комментариях. Если и после этого ничего не понятно, то не искушайте судьбу и позовите грамотного электрика.

Электрик, химик, механик и программист едут вместе в машине. Вдруг заглох мотор. – Электрик говорит, – «Наверно аккумулятор сел». – Химик говорит, – «Нет, скорее всего не тот бензин». – Механик,- «Я думаю, что это передача не работает.»

– Программист, – «Может выйдем из машины, и зайдем обратно?»

Вот здесь нужно быть очень внимательным. Неправильный выбор автоматического выключателя по номиналу может привести к возгоранию проводки или автомат будет срабатывать на отключение по пять раз.

У вас дома в квартирном щитке сработал автоматический выключатель. В итоге какая-то часть квартиры обесточилась. В такой ситуации оказывался практически каждый. Какие ваши дальнейшие действия.

Лампочки перегорали, перегорают и будут перегорать иначе не выгодно их производить. Сами подумайте завод изготовил одну лампочку, человек ее купил, вкрутил у себя дома и она работает положенны.

Кабели и провода играют одну из самых важных ролей в электропитании вашего дома. Не правильный выбор сечения может привести к перегреву изоляции, ее пробою, короткому замыканию и к серьезным п.

Друзья, уважайте чужой труд и при копировании материалов, пожалуйста, ставьте открытую ссылку на источник sam-sebe-electric.ru, а то свет отключу. |

Источники: http://infoelectrik.ru/provoda-i-kabelya/trehfaznoe-podklyuchenie-chastnogo-doma.html, http://electroadvice.ru/electric/trexfaznoe-podklyuchenie-doma-sxema/, http://sam-sebe-electric.ru/raspredelitelnyj-shchit/39-trekhfaznaya-skhema-raspredelitelnogo-shchita

Что следует учесть, выполняя трехфазное подключение частного дома

Решая вопросы электроснабжения вновь построенного здания, его владелец сталкивается с многочисленными задачами, которые требуется решать техническими и организационными способами.

При этом первоначально следует определиться с необходимым количеством фаз, требующихся для питания электроприборов. Обычно люди довольствуются однофазным электроснабжением, а определенная категория выбирает трехфазное, руководствуясь стоящими перед ними задачами.

Сравнение преимуществ и недостатков однофазного и трехфазного подключения дома

При выборе схемы следует учесть ее влияние на конструкцию проводки и условия эксплуатации, создаваемые разными системами.

Потребляемая мощность

Среди отдельных домовладельцев бытует надежда, что переход на трехфазное питание позволяет увеличить разрешенную мощность потребления, интенсивнее пользоваться электроэнергией. Однако, этот вопрос необходимо решать в сбытовой организации, у которой, скорее всего, лишних резервов уже нет. Поэтому значительно увеличить расход электричества таким способом вряд ли получится.

Та величина разрешенной мощности, которую вам предоставят, станет основой для создания проекта электропроводки. За счет распределения ее по двум проводам в однофазной схеме толщина сечения жил кабеля всегда требуется больше, чем в трёхфазной цепи, где нагрузка равномерно разнесена по трем симметричным цепочкам.

При одинаковой мощности в каждой жиле трехфазной схемы будут протекать меньшие номинальные токи. Под них потребуются уменьшенные номиналы автоматических выключателей. Несмотря на это их габариты, как и других защит и электросчетчика, все равно будут больше за счет применения утроенной конструкции. Потребуется более емкий распределительный щит. Его размеры могут значительно ограничивать свободное пространство внутри небольших помещений.

Трёхфазные потребители

Асинхронные электродвигатели механических приводов, электрические нагревательные котлы, другие электроприборы, рассчитанные на эксплуатацию в трехфазной сети, эффективнее, оптимально работают в ней. Чтобы их запитать от однофазного источника необходимо создавать преобразователи напряжения, которые будут потреблять дополнительную энергию. Причем, в большинстве случаев происходит снижение КПД таких механизмов и расход мощности на преобразователе.

Использование трехфазных потребителей основано на равномерном распределении нагрузки в каждой фазе, а подключение мощных однофазных приборов способно создать пофазный перекос токов, когда часть их начинает протекать по жиле рабочего нуля.

При большом перекосе токов на перегруженной фазе снижается напряжение: начинают тускло светиться лампы накаливания, наблюдаются сбои электронных устройств, хуже работают электродвигатели. В этой ситуации владельцы трехфазной электропроводки могут перекоммутировать часть нагрузки на ненагруженную фазу, а потребителям двухпроводной схемы требуется эксплуатировать стабилизаторы напряжения или резервные источники.

Условия работы изоляции электропроводки

Владельцы трехфазной схемы должны учитывать действие линейного напряжения 380, а не фазного 220 вольт. Его номинал представляет бо́льшую опасность для человека и изоляции электропроводки или приборов.

Габариты оборудования

Однофазная электропроводка и все входящие в нее компоненты более компактны, требуют меньше места для монтажа.

На основе сравнения этих характеристик можно сделать вывод, что трехфазное подключение частного дома зачастую может быть в современных условиях нецелесообразным. Его имеет смысл применять в том случае, если существует необходимость эксплуатации мощных трехфазных потребителей типа электрических котлов или станочного оборудования для постоянной работы в определённые сезоны.

Большинство же бытовых электрических потребностей вполне может обеспечить однофазная электропроводка.

Как выполнить трехфазное подключение частного дома

Когда вопрос трехфазного подключения частного дома стоит остро, то придется:

1. заниматься подготовкой технической документации;

2. решать технические вопросы.

Какие документы необходимо подготовить

Обеспечить законность трехфазного подключения могут только следующие свидетельства и паспорта:

1. технические условия от энергоснабжающей организации;

2. проект производства электроснабжения здания;

3. акт разграничения по балансовой принадлежности;

4. протоколы измерений основных электрических параметров собранной схемы подключения дома электротехнической лабораторией (монтаж разрешено выполнять после получения первых трех документов) и акт осмотра электротехнического оборудования;

5. заключение договора с энергосбытовой организацией, дающее право на получение наряда на включение.

Технические условия

Для их получения требуется заранее подать заявку в электроснабжающую организацию, где должны быть отражены требования к абоненту и электроустановке с указанием:

• способов подключения;

• использования защит;

• мест размещения электроприборов и щитов;

• ограничение доступа посторонних лиц;

• характеристики нагрузки.

Проект производства электроснабжения

Разрабатывается проектной организацией на основе действующих нормативов и правил эксплуатации электроустановок с целью предоставления бригаде электромонтажников подробной информации по технологии монтажа электрической схемы.

В состав проекта входят:

1. пояснительная записка с отчетом;

2. исполнительные принципиальные и монтажные схемы;

3. ведомости;

4. требования нормативных документов и предписаний.

Акт разграничения по балансовой принадлежности

Определяются границы ответственности между электроснабжающей организацией и потребителем, указывается разрешенная мощность, категория надежности электроприемника, схема электропитания, некоторые другие сведения.

Протоколы электротехнических замеров

Они выполняются электрической измерительной лабораторией после полного окончания монтажных работ. В случае получения положительных результатов измерений, отраженных в протоколах, предоставляется акт осмотра оборудования с заключением, дающим право на обращение в электросбытовую организацию.

Договор с энергосбытом

После его заключения на основе документов от электротехнической лаборатории можно обращаться в электроснабжающую организацию на включение смонтированной электроустановки в работу по специальному наряду.

Технические вопросы трехфазного подключения частного дома

Принцип подвода электрической энергии к отдельно стоящему жилому зданию осуществляется по следующему принципу: от трансформаторной подстанции по линии электропередачи подается напряжение по четырем проводам, включающим три фазы (L1, L2, L3) и один общий нулевой проводник PEN. Подобная система выполняется по стандартам схемы TN-C, которая максимально распространена до сих пор в нашей стране.

Линия электропередачи чаще всего может быть воздушной или реже кабельной. На обоих конструкциях могут возникнуть неисправности, которые быстрее устраняются у воздушных ЛЭП.

Особенности разделения PEN проводника

Старые линии электропередач энергетики постепенно начинают модернизировать, переводить на новый стандарт TN-C-S, а строящиеся сразу создают по нормативам TN-S. В нем четвертый проводник PEN от питающей подстанции подается не одной, а двумя разветвленными жилами: РЕ и N. В итоге у этих схем используется уже пять жил для проводников.

Трехфазное подключение частного дома основано на том, что все эти жилы подключаются к вводному устройству здания, а от него электроэнергия поступает на электрический счетчик и далее — в распределительный щит для осуществления внутренней разводки по помещениям и потребителям здания.

Практически все бытовые приборы работают от фазного напряжения 220 вольт, которое присутствует между рабочим нулем N и одним из потенциальных проводников L1, L2 или L3. А между линейными проводами образовано напряжение 380 вольт.

Внутри вводного устройства, использующего стандарт TN-C-S, делается выделение рабочего нуля N и защитного РЕ из проводника PEN, который соединяют здесь же с ГЗШ — главной заземляющей шиной. Ее подключают к повторному контуру заземлению здания.

Все присоединения проводников на ГЗШ выполняют болтовым соединением с шайбами и гайками, прочно затягивая резьбовое соединение. Этим добиваются минимального значения переходного электрического сопротивления в месте соединения контактов. Каждый кабель подключается на отдельное посадочное отверстие для удобного размыкания схемы с целью проведения различных измерений.

Основным материалом для ГЗШ служит медь, а в отдельных случаях допускается применять стальные сплавы. Использовать алюминий для главной защитной шины запрещено. На провода, подключаемые к ней, нельзя монтировать наконечники из алюминиевых сплавов.

От вводного устройства рабочие и защитные нули идут изолированными цепочками, которые запрещено объединять в любой другой точке схемы электропроводки.

По старым правилам, действовавшим в схеме заземления TN-C, расщепление проводника PEN не делалась, а фазное напряжение бралось прямо между ним и одним из линейных потенциалов.

Конечный промежуток линии между ее опорой до ввода в дом прокладывают по воздуху или под землей. Его называют ответвлением. Оно находится на балансе электроснабжающей организации, а не хозяина жилого здания. Поэтому все работы по подключению дома на этом участке должны выполняться с ведома и по решению владельца ЛЭП. Соответственно, законодательно они потребуют согласования и оплаты.

У подземной кабельной линии ответвление монтируют в металлическом шкафу, который размещают поблизости с трассой, а для воздушной ЛЭП — непосредственно на опоре. В обоих случаях важно обеспечить безопасность их эксплуатации, закрыть доступ посторонних людей и выполнить надежную защиту от повреждения вандалами.

Выбор места расщепления PEN проводника

Оно может быть выполнено:

1. на ближайшей опоре;

2. или на вводном щите, расположенном на стене либо внутри дома.

В первом случае ответственность за безопасную эксплуатацию несет электроснабжающая организация, а во втором — владелец здания. Доступ жильцов дома к работам на конце PEN проводника, расположенного на опоре, запрещен правилами.

При этом надо учесть, что провода на воздушной линии способны обрываться по различным причинам и на них могут возникать неисправности. Во время аварии на питающей ЛЭП с обрывом PEN проводника ее ток потечет через провод, подключенный к дополнительному контуру заземления. Его материал и сечение должны надежно выдерживать такие повышенные мощности. Поэтому их выбирают не тоньше, чем основная жила линии электропередачи.

Когда расщепление выполняется прямо на опоре, то к нему и контуру прокладывают линию, называемую повторным заземлением. Ее удобно изготавливать из металлической полосы, заглубленной в землю на 0,3÷1 м.

Поскольку через нее в грозу создается путь протекания молнии в землю, то ее надо отводить от дорожек и мест возможного размещения людей. Рационально прокладывать ее под забором здания и в подобных труднодоступных местах, а все соединения выполнять сваркой.

Когда расщепление производится в водном щите здания, то через линию ответвления с подключенными проводами будут протекать аварийные токи, которые могут выдержать только проводники с сечением фазных жил ЛЭП.

Вводное распределительное устройство электроэнергии

Оно отличается от простого вводного устройства тем, что в его конструкцию внесены элементы, осуществляющие распределение электричества по группам потребителей внутри здания. Его монтируют на вводе электрического кабеля в пристройке или каком-то отдельном помещении.

ВРУ устанавливают внутри металлического шкафа, куда заводят все три фазы, PEN проводник и шину контура повторного заземления в схеме подключения здания по системе TN-C-S.

Для TN-S во вводно распределительный шкаф заводят пять жил — три фазы и два нуля: рабочий и защитный, как показано на картинке ниже.

Внутри шкафа вводного распределительного устройства фазные проводники подключаются к клеммам входного автоматического выключателя или силовых предохранителей, а PEN проводник к своей шине. Через нее выполняется его расщепление на PE и N с образованием главной заземляющей шины и ее подключением к повторному контуру заземления.

Ограничители повышения напряжения работают по импульсному принципу, защищают схему цепей фаз и рабочего нуля от воздействий возможного проникновения посторонних внешних разрядов, отводят их через РЕ проводник и главную защитную шину с контуром заземления на потенциал земли.

При возникновении высоковольтных импульсных разрядов больших мощностей в питающей линии и прохождении их через последовательную цепочку из автоматического выключателя и УЗИП вполне возможен выход из строя силовых контактов автомата из-за подгорания и даже приваривания их.

Поэтому защита этой цепочки мощными предохранителями, выполняемая простым перегоранием плавкой вставки, остается актуальной, широко применяется на практике.

Трехфазный электрический счетчик учитывает расходуемую мощность. После него подключаемые нагрузки распределяются по группам потребления через правильно подобранные автоматические выключатели и устройства защитного отключения. Также на вводе может стоять дополнительное УЗО, выполняющее противопожарные функции у всей электрической проводки здания.

После каждой группы УЗО может производиться дополнительное деление потребителей по степеням защиты индивидуальными автоматами или обходиться без них, как показано разными участками на схеме.

На выходные клеммы щита и защит подключаются кабели, идущие к группам конечных потребителей.

Особенности конструкции ответвления

Чаще всего трехфазное подключение частного дома на питающей ЛЭП выполняется воздушной линией, на которой может возникнуть короткое замыкание или обрыв. Чтобы их предотвратить следует обратить внимание на:

• общую механическую прочность создаваемой конструкции;

• качество изоляции внешнего слоя;

• материал токоведущих жил.

Современные самонесущие алюминиевые кабели обладают небольшим весом, хорошими токопроводящими свойствами. Они хорошо подходят для монтажа воздушного ответвления. При трехфазном питании потребителей сечения жилы СИП 16 мм2 будет достаточно для длительного получения 42 кВт, а 25 мм кв — 53 кВт.

Когда ответвление выполняется подземным кабелем, то обращают внимание на:

• конфигурацию прокладываемого маршрута, его недоступность для повреждения посторонними людьми и механизмами при работах в грунте;

• защиту выходящих из земли концов металлическими трубами на высоту не меньше среднего человеческого роста. Лучшим вариантом считается полное размещение кабеля в трубе вплоть до ввода в ВУ и распределительный шкаф.

Для подземной прокладки используют только цельный кусок кабеля с прочной броневой лентой или выполняют его защиту трубами или металлическими коробами. При этом медные жилы предпочтительнее, чем алюминиевые.

Технические аспекты трехфазного подключения частного дома в большинстве случаев требуют бо́льших затрат и усилий чем при однофазной схеме.

Три фазы в частном доме: подключение, схема и назначение — Хозяин Дома

Меня часто спрашивают: «Зачем ты подвёл к дому трёхфазную линию, у тебя, что какой-то особый электроинструмент?»  Нет, инструмент самый обычный на 220 вольт, правда, мощность порой достигает два киловатта. Ну и в самом деле зачем мне нужны три фазы в доме? Как их подключить без ошибок?

Теория и практика подключения

Сначала совсем немного общей информации. Подводящая линия по выбору может быть однофазной, когда только два провода, или трехфазной, когда четыре провода, три провода фазных и один провод нулевой. Так устроены генераторы, вырабатывающие электроэнергию, что у них только три катушки. Поэтому, если в технических условиях укажете мощность до 5 кВт, Вас запитают от одной катушки, запросите больше, то сразу от трёх катушек.

Как провести три фазы в частный дом? Если есть техническая возможность требуется запросить (заявить) о таком подключении. Правда, по пути от генератора до вас будет стоять трансформатор, уменьшающий высоковольтное напряжение до бытовой величины, поэтому вы получите не 380, а родные 220. Но у Вас будет целых три фазы 220 вольт! В последнем случае от щитка с автоматическими выключателями в доме, сразу пойдут три сетевые линии, имеющая каждая напряжение 220 вольт и мощность от 3,5 до 5 кВт в зависимости от установленного автомата.

Схемы подключения и проводки с учётом наличия трёх фаз могут быть различными, в зависимости от потребностей и наличия строений на участке, но общие принципы, конечно одинаковые. Далее мой персональный вариант:

Схема подключения на три фазы частного дома и хозяйственных построек на участке

Кстати, и в бане и в хозблоке автоматические выключатели (предохранители) тоже необходимы. Установленные на тот же ток, что и при центральном вводе, они в этих постройках, при неисправной нагрузке сработают быстрее, из-за потерь в подводящей линии.

Этой зимой я уже прочувствовал преимущество трёхфазной подводки, когда пёс Боб, наигравшись на первом снегу, укутанный в плед грелся у масляного радиатора в бытовке, дополнительно направив морду на нагретый воздух, идущий от тепловентилятора. Можно было не бояться, что предохранитель сработает от перегрузки при работе с электроинструментом большой мощностью, подключившись к временной розетке с другой фазой.

Зачем нужна временная розетка?

Ну, конечно, не из-за собаки. Когда уже стоят стены и окна, есть крыша над головой и настелен черный пол, но не хватает только внутренней отделки, вот тогда и настаёт время для временной розетки внутри дома. А каждый раз затаскивать удлинитель из бытовки крайне неудобно. Хотя розетка и называется временной, делать её надо как настоящую, по всем правилам техники безопасности с использованием автоматического выключателя.

Определяем фазу правильно: цвет и нумерация

Честно сказать особо не задумывался о фазах, когда в своё время делал проводку у себя на даче. Отец мой так же не обращал на это внимание, в те времена вся проводка была практически одинаковая, в потрескавшейся резиновой изоляции. Однако я когда решил заняться к электрификацией хозяйства и собрать щиток на три фазы, то волей не волей узнал не мало фактов об истории электричества в нашей стране.

Какого цвета фаза?

Дело в том, в Советском Союзе, фазные провода были желтого, красного или зелёного цветов. После исчезновения Союза с карты мира цвета поменялись на коричневый, чёрный и серый. Однако этот факт абсолютно не связан с цветами с символикой флагов. Дело в том, что в отношении маркировки проводов были приняты европейские стандарты. Последняя, перечисленная цветовая гамма является различимой для людей с дефектами зрения. Но что нас с Европой объединяло довольно долго, это то, что земля и нейтраль у нас всегда были одного цвета, — желто-зеленая земля и голубая (светло-синяя) нейтраль.

Запомнив последнее, что нейтральный провод голубой или синий (светло-синий), а заземляющий зелёный с желтой полосой, логически понимаем, что фаза будет любого другого оставшегося цвета, уверенно соединяем провода для следующих поколений, невзирая на будущие революции и сотрясения мира. Это и есть ответ на вопрос как подключить три фазы.

Но в других странах маркировка проводов другая. Как подумаешь об этом, сразу появляется зайти на броневик и громко крикнуть: «Электрики всех стан – объединяйтесь!»

Зачем нумеровать три фазы?

Для однофазной цепи, где одна фаза, нет смысла. А вот для трёхфазной линии передач пронумеруем, так сказать, на будущее по последовательности цветов подводящего к дому кабеля. Прижавшись к шестиметровой лестнице и подсоединяя орехами к воздушке выходящие из отверстия в стене дома провода, не забудьте прокричать:

«Первая фаза – коричневый провод! Вторая фаза – черный провод! Третья фаза – серый провод!»

В такой же последовательности необходимо подсоединить провода к строенному автоматическому выключателю. Не помешает жирный фломастер для нумерации.

Рядом с электрощитом обязательно надо повесить картину в рамке с полной электрической схемой, с нумерацией каждого защитного автомата, и цветовую гамму проводов. Думаю, что план эвакуации в этом случае не потребуется.

Да, я так и не ответил на вопрос, зачем нужна нумерация. Пока ещё не знаю. Вдруг сын купит электроприбор исключительно для трёхфазной цепи с инструкцией, где фазы указаны цифрами? Вот тогда не придётся повторно подниматься по семиметровой лестнице, полностью забыв к тому времени и цвета и цифры.

Как всё же соединять провода в распределительных коробках?

Вопрос действительно важный. Контакты — наиболее уязвимое место в любой электроцепи. И на сегодня решен вопрос как НЕ соединять.

Отбрасываем все резьбовые соединения. Тот, кто ездил на отечественных машинах, и каждый год протягивал резьбу, спорить со мной не будет. Под воздействием разных температур, болт и гайка будут менять свои линейные размеры, и соединение ослабнет, плюс ещё плохое покрытие, и как следствие — ржавчина. Конец контакта наступит быстро. Многие ещё помнят разогревшиеся и расплавленные штепсельные вилки и розетки.

Из прошлого века пока остаётся скрутка с последующей пайкой. А в новом веке пока на первом месте контакты с пружинами, например от фирмы WAGO. Монтаж проводки в этом случае может напоминать игру в конструктор ЛЕГО. Но помните, что многожильный провод для контакта всё равно придётся скручивать и паять. Если меня пригласят на шашлык, а пока он готовится, попросят помочь с электропроводкой, то я заранее набью все карманы пружинными клеммниками, чтобы побыстрее освободиться, иначе мясо съедят без меня. А себе всё равно буду делать скрутку.

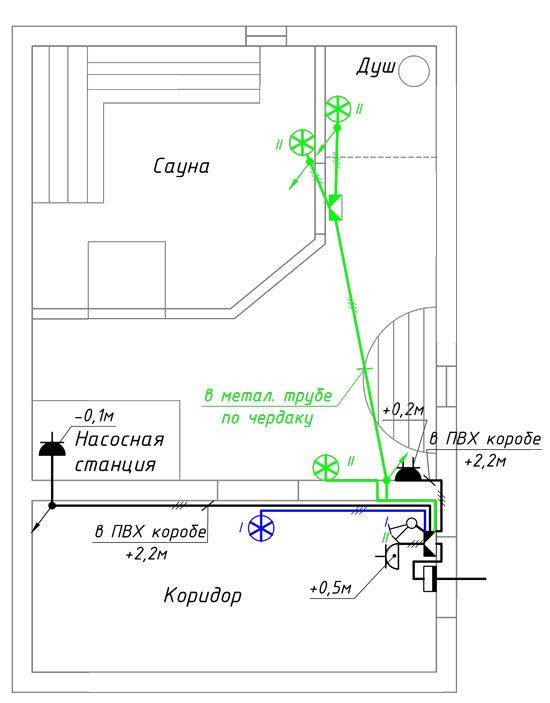

P.S. Кому интересно досконально узнать о проводке в деревянной бане или доме (начиная с азов и заканчивая практикой) обязательно посмотрите мою статью  «Проводка в бане и парилке: правила и рекомендации»

Зачем свет и силовые розетки вести от разных автоматических выключателей (предохранителей)?

Здесь несколько вариантов ответа. Кому что понравиться… На выбор:

1. Легче найти неисправность, когда в люстре замкнуло, если сработало по свету, или электрочайнику наступил конец, если сработало по розеткам.
2. По освещению электропотребление меньше, особенно при использовании энергосберегающих ламп, следовательно, автоматическое устройство будет стоять на меньший ток и оно сработает быстрее, не успев перегреть провода. Это условие позволяет использовать осветительные провода с меньшим сечением (0,75 мм), опять же экономия. Да и обидно будет, когда время работы на компьютере пройдёт в пустую, после замыкания лампочки в люстре, в случае общего предохранителя.
3. Свечи искать не придётся, в полной темноте не останемся.

Есть ли необходимость в устройстве защитного отключения (УЗО)?

Да есть, будем ставить УЗО и делать заземление, без последнего первое не работает. Розетки класса евро с заземляющими ламелями. Есть ребенок и собака. Техника безопасности должна стоять на первом месте. Сейчас обсуждается вопрос поставить общее УЗО на всё, или только на ванную комнату. Еще есть время: чай не совсем остыл:)

P.S. Три фазы в частном доме действительно стоящая вещь, позволяющая чувствовать себя более уверенно и спокойно. Не отказывайте себе в дополнительном удобстве…

Автор статьи В.Ю. Белк

Как в частный дом выполнить ввод электроэнергии

Как в частный дом выполнить ввод электроэнергии

В этой статье ЭлектроВести расскажут вам, как выполнить ввод электроэнергии в частный дом.

Подключение дома к электрической сети. Ввод электричества в дом и на прилегающую территорию: практические советы и основные моменты которые нужно знать.

Чаще всего в населенных пунктах, где преобладают частные дома, используются воздушные линии электропередач. Однако могут применяться и кабельные подземные магистрали.

Часть такой линии от ближайшей опоры до ввода в дом принято называть ответвлением. Оно может быть проложено по воздуху или под землей. Законодательно определено, что ответвление находится в собственности владельца линии электропередачи. Техническое обслуживание, эксплуатация и реконструкции ответвления входят в его обязанности. Самостоятельное проведение работ без согласования с владельцем ЛЭП выполнять запрещено.

Для создания нового ответвления и подключения его к вводу здания необходимо иметь проект, который должен быть согласован с представителями владельца линии до начала выполнения работ. В документе должен быть отражен перечень всех технических решений и материалов.

Если выполнить ответвление своими силами затруднительно, то тогда следует заключить договор с энергоснабжающей организацией о подключении здания к ЛЭП и оплатить предоставление услуги.

По старым правилам ответвления для частных домов с однофазной схемой выполнялись двумя проводниками:

• L – фазным;
• PEN – нулевым совмещенным.

У трехфазных схем использовались 4 проводника: три фазных (L1, L2, L3) и один нулевой совмещенный.

Существующие правила эксплуатации требуют создать расщепление совмещенного нулевого проводника PEN у ввода в дом на:

• рабочий N;
• защитный РЕ.

Для этого применяют искусственные заземлители, которые дополнительно повышают безопасность эксплуатации ЛЭП и не противоречат требованиям действующих правил.

Большинство находящихся в эксплуатации распределительных сетей низкого напряжения построены с использованием системы защитного заземления TN-C. Такая сеть обычно состоит из питающего трансформатора, трех фазных проводников и объединенного PEN-проводника, совмещающего в себе функции нейтрального (N) и защитного (PE) проводников. Однако такая система построения электрических сетей низкого напряжния не позволяет в должной мере удовлетворить повышенные требованиям эксплуатации потребителей электроэнергии, которые подключаются к указанным электрическим сетям.

Подключение ввода дома к воздушной линии электропередач

Место расщепления может быть выбрано на ближайшей опоре ЛЭП или в электрическом распределительном щите дома.

При выполнении расщепления внутри здания необходимо учитывать вероятность обрыва или отгорания нулевого проводника у питающей ЛЭП. На приведенном ниже рисунке наглядно показано, что при созданной аварийной ситуации через установленное повторное заземление дома станет протекать электрический ток от всех ближайших присоединений.

Схема работы ответвления ВЛ-0,4 кВ для частного дома с повторным заземлением при обрыве нуля на линии (для увеличения нажмите на рисунок)

При такой ситуации нагрузка на провод ответвления PEN проводника значительно возрастет, он станет сильно нагреваться и может перегореть. Это можно исключить использованием провода повышенной мощности, выдерживающего такую же токовую нагрузку, как и провода ЛЭП.

С этой целью для ответвительного PEN проводника выбирают провод с площадью поперечного сечения S отв равной аналогичному значению у провода линии S лин.

При расщеплении PEN проводника непосредственно на опоре ВЛ для владельца дома эта задача упрощается, а большой запас толщины проводов делать нет необходимости. Их можно уменьшить до разумных пределов, обеспечивающих нормальное протекание тока нагрузки. Но к распределительному щиту дома придется тянуть три жилы, а не две для однофазной схемы и пять, а не четыре для трехфазной схемы.

Состав жил кабеля для подключения к ответвлению с повторным заземлением на опоре по схеме TN-C-S

Место перехода с системы TN-C на TN-C-S определяется расположением схемы расщепления PEN проводника.

Для подключения зданий по схеме TN-C повторное заземление и расщепление PEN проводника не выполняется, а количество жил в кабеле уменьшается на одну.

Системы заземления TN-S и TN-C-S различаются режимами работы N- и PE-проводников, поскольку в системе TN-S разделение на N- и РЕ-проводники производится по всей сети, а в системе TN-C-S такое разделение осуществляется только в определенной ее части. Применение системы TN-C-S считается наиболее перспективным, так как не требует коренной реконструкции распределительной сети низкого напряжения и, соответственно, увеличения материальных затрат. В этом случае разделение общего PEN-проводника на N- и РЕ-проводники производится обычно в месте присоединения ответвления к основной магистрали (например, ввод в здание, ответвление на объект, использующий трехфазное напряжение и др.). При этом металлические корпуса однофазных и трехфазных электроприемников заземляются с помощью РЕ-проводника непосредственно и/или через «трехполюсные» розетки (так называемые «евророзетки»), снабженные дополнительным заземляющим контактом с целью обеспечения электробезопасности в отношении возможного поражения людей электрическим током.

Подключение ввода дома к подземной кабельной линии электропередач

Все принципы выполнения электрической схемы, рассмотренные для воздушной ЛЭП, полностью соответствуют требованиям подключения к кабельным линиям. Отличия заключаются в способах расположения и механического подключения составных частей монтируемого участка. Коммутация жил кабеля ответвления к подземной линии выполняется в специальном металлическом шкафу.

Для его монтажа необходимо выполнить фундамент, обеспечивающий устойчивость конструкции при деформации грунтов во время промерзания зимой и в условиях осенне-весенней распутицы.

Материал шкафа и конструкция должны отвечать требованиям повышенной прочности для того, чтобы противостоять попыткам вандалов проникновения к электрооборудованию. С этой целью такие шкафы рекомендуется поднимать на высоту более двух метров. Такие же шкафы часто располагают на опорах ВЛ.

Все работы на воздушной ЛЭП и подземной кабельной линии, включая монтаж ответвлений, проводятся исключительно по утвержденному проекту силами местной обслуживающей организации. Самостоятельное выполнение подключений категорически запрещено и опасно для жизни!

Конструктивные особенности воздушного ответвления

Закрепление проводов электрической схемы к опорам осуществляется через фарфоровые, стеклянные или полимерные изоляторы. В случае использования самонесущих кабелей СИП применяют специальный крепеж, который продается вместе с кабелями. При размещении ответвления важно выдержать все расстояния, обеспечивающие безопасность пользования электроэнергией.

Особенности конструкции воздушного ответвления (для увеличения нажмите на рисунок)

Если от ближайшей опоры до ввода в дом расстояние превышает 25 метров, то необходимо устанавливать дополнительную опору в качестве промежуточной. При расположении проводов над проезжей частью дороги минимальное провисание нижнего провода не должно быть меньше 6 метров.

В случае необходимости расположения кабелей над дорожками их требуется монтировать на высоте, превышающей 3,5 метра. Расположение изоляторов на стене дома выбирают так, чтобы прикрепленные к ним провода размещались над поверхностью земли не ниже, чем на 2,75 метра. Выращивание деревьев и даже кустарников под электрическими проводами недопустимо.

Над закрепленными изоляторами могут находиться элементы крыши, балкон и другие архитектурные конструкции. Расстояние от них до токоведущих частей должно превышать 0,2 м. Для присоединения изолированных алюминиевых проводов к линии используют скрутку или специальные зажимы.

Правила монтажа ответвления отдельными проводами

Ввод проводов воздушной ВЛ в деревянное здание

Этот способ широко использовался до появления в продаже самонесущих изолированных кабелей СИП. Для его применения проход через стену выполняется изолированным проводом, который дополнительно отделяется от стены фарфоровой втулкой, воронкой и полутвердой изоляционной трубкой из резины или полиэтилена.

Каждый провод схемы закрепляется на своем изоляторе, установленном около входного отверстия. Его можно делать общим для всех проводов, но прокладка их должна быть выполнена в отдельных изолированных трубах. Изоляторы на стене дома должны отстоять друг от друга не менее, чем на 20 см.

Правила монтажа ответвления кабелем

Для низких строений используют трубостойку и ввод кабеля выполняют через крышу.

Схема организации ввода кабеля в низкое строение

При этом способе необходимо обеспечить удаление кабеля от крыши на 2 метра или более. Стальная трубостойка в обязательном порядке подключается к контуру заземления дома.

В отдельных случаях удобно применить подставной столб.

Схема организации ввода кабеля с помощью приставного столба

Спуск кабеля по столбу в этом случае тоже рекомендуется выполнять в стальной трубе.

При любом способе подключения ответвительные провода или кабель должны быть целыми, не иметь разрывов и подсоединений. Их необходимо подключать одним концом к изоляторам линии, а вторым — непосредственно на клеммы вводного автомата для коммутации на электросчетчик.

Установка вводного устройства

Как выполнить вводное устройство для частоного дома. Протяженные магистрали линий объединяют множество потребителей с трансформаторной подстанцией. При транспортировке электрической энергии постоянно происходят коммутации нагрузок, сопровождаемые переходными процессами, качанием мощностей, колебаниями токов, напряжений, частоты.

Во время грозового периода существует вероятность попадания энергии молнии в воздушные ЛЭП. Все эти неисправности призваны устранять защиты линии, но до момента их срабатывания электропроводка дома может пострадать.

Поэтому между линией электропередачи и распределительным щитом дома необходимо монтировать еще один шкаф, выполняющий функцию защит электрооборудования здания от проникновения в электропроводку анормальных режимов, периодически возникающий на ЛЭП. Его называют вводным устройством. В нем размещают:

• мощный автоматический выключатель или заменяют его обычным рубильником вида серии РБ-31 с комплектом предохранителей, укомплектованных мощными плавкими вставками, рассчитанными на токи около 100 А;
• разрядники или ограничители перенапряжения, защищающие от проникновения высокого потенциала молнии;
• схему расщепления PEN проводника, подключенного к повторному заземлению.

На рисунке ниже показана конструкция трехфазного вводного устройства. Для однофазной схемы оно упрощается использованием элементов только одной фазы.

Конструкция вводного устройства

Вводное устройство можно размещать прямо на опоре воздушной ЛЭП или на стене дома с наружной стороны. Его конструкция для подключения к подземным кабельным линиям устроена так же, как и для ВЛ.

Наличие повторного заземления в доме требует установки молниезащиты и системы УЗИП.

В заключение еще раз обратите внимание, что все работы на линиях электропередач и их опорах разрешено выполнять только обученному и допущенному персоналу организации, за которой закреплено это электрооборудование.

Ранее ЭлектроВести писали, что председатель комитета Верховной Рады по вопросам энергетики и жилищно-коммунальных услуг, депутат от фракции «Слуга народа» Андрей Герус намерен обратиться в Антимонопольный комитет (АМКУ) для проверки «спецаукционов» по продаже электроэнергии национальной атомной энергогенерирующей компании «Энергоатом» на наличие нарушений конкурентного законодательства.

По материалам: electrik.info.

Схемы электроснабжения частного дома и квартиры

---

---

---

---

Замена электропроводки – одно из наиболее сложных и ресурсоемких мероприятий в ходе капитального ремонта или строительства нового дома. Большинство новых проектов жилых домов требует выполнения собственного проекта схемы электроснабжения, в то время как при капитальном ремонте можно вполне воспользоваться старой схемой, внеся в нее необходимые минимальные изменения. Выполнение схемы электропроводки несет в себе сразу две задачи. Во-первых, потребитель определяется с расположением розеток и выключателей во всех жилых комнатах и иных помещениях. Это можно сделать еще до строительства, однако лучше всего пройти и непосредственно на стене нарисовать в каких местах должны быть расположены розетки. Выключатели же, как правило, располагают непосредственно у входа в помещение. Во-вторых, схема электропроводки помогает рассчитать необходимый объем материалов, в первую очередь электрического кабеля, который будет уложен при прокладке проводки. В качестве источника получения электрической энергии для частных домов используются воздушные линии электропередач, отводная линия от которых подключается к электрическому щитку в доме. Чаще всего для потребителей с небольшим энергопотреблением выполняется однофазный ввод.

Замена электропроводки в квартире при капитальном ремонте

После вводного электрощитка напряжение через автоматические выключатели подается на все бытовые приборы и источники света внутри дома через соответствующие розетки и выключатели. В зависимости от типа нагрузки всю домовую электрическую сеть можно разделить на несколько групп:

1. Силовая группа для питания бытовых приборов (стиральные машины, бойлеры, котлы и пр.).

2. Освещение.

3. Электроснабжение бытовых помещений и гаражей.

Каждая из этих групп должна иметь свой автоматический выключатель и устройство защитного отключения. В рамках каждой группы также происходит разделение на более мелкие подгруппы, чтобы сэкономить на сечении кабеля.

Разработку схемы электроснабжения квартиры или частного дома, как отмечалось выше, лучше начинать непосредственно на месте. При этом при себе необходимо иметь план размещения комнат, на котором можно будет отметить все необходимые розетки и выключатели, а также места прокладки кабельных сетей.

Трехфазный ввод в дом выполняется в тех случаях, когда потребитель рассчитывает на активное использование мощных бытовых приборов. Такой вариант подключения позволяет равномерно распределить нагрузку на все три фазы, чтобы соседние потребители не испытывали просадки напряжения.

Особенности выполнения электропроводки в деревянном доме

При составлении схемы подключения для квартиры непосредственно ввод питающего кабеля осуществляется через электрический щиток на этаже. Распределительный щиток, в котором будут установлены электросчетчик и автоматические выключатели (один вводной и несколько автоматов для каждой из групп нагрузок), располагается в квартире. Прокладка питающего кабеля по квартире выполняется чаще всего в закрытом исполнении (электрические провода укладываются в пластиковые трубы или в штробу и закрываются слоем штукатурки). Открытая проводка в квартирах практически не применяется.

Какой способ прокладки домашней электропроводки выбрать?

Схема прокладки электрического кабеля в квартире определяется расположением бытовых приборов (телевизоров, холодильника, стиральной машины и пр.) и светильников (потолочных и настенных).

Замена электропроводки своими руками

Среди основных рекомендаций, которые дают специалисты при разработке схем электроснабжения, можно выделить следующие:

— розетки в ванной комнате должны иметь защиту от попадания влаги;

— питающий кабель для светильников можно выбирать меньшего диаметра, чем для силовых сетей;

— розетки на кухне должны быть рассчитаны на большие токи, т.к. именно на кухне расположены наиболее мощные бытовые приборы.

---

Всего комментариев: 0

---

Схема подключения 3 фаз

для дома

Я был в пространстве под потолком и под полом, и мне не нравится то, что я видел в способе подключения. Поделиться этой записью. Теодор Хэндсмит — 17 марта 2019 г. Схема электрических соединений трехфазного автотрансформатора Распечатайте электрическую схему и используйте маркеры, чтобы проследить цепь. Pinterest. Автоматические выключатели подключены к нейтральной линии, и цепи остаются под напряжением даже после выключения автоматического выключателя. Затем спроектируйте свою систему (мы можем здесь помочь, просто спросите).Электросхема для 3-комнатных квартир или 5-комнатных домов будет немного отличаться из-за размера собственности и количества установленных розеток. Люблю смотреть на место для пенсии, когда строишь. Нужна ли зданию 3 фазы? Он работает как чертеж и показывает, как подключены провода и где должны быть расположены розетки, а также фактические соединения между электрическими компонентами. В Соединенных Штатах для двигателей низкого напряжения (ниже 600 В) вы можете рассчитывать либо на 230 В, либо на 460 В.Это руководство даже содержит рекомендации по добавлению материалов, которые могут понадобиться для выполнения ваших задач. Команда веб-контента Thaivisa В зависимости от места, где вы живете, разветвленная проводка в вашем доме будет сделана из отдельных проводов… 25 / март / 2019 — Чтобы использовать электричество в наших домах, необходима соответствующая проводка. Эти соединения могут быть звездой или треугольником в зависимости от вторичной обмотки распределительного трансформатора. У нас уже есть блок управления, который будет разделять трехфазное питание на разные здания, как вы предлагаете.В зависимости от места, где вы живете, разветвленная электропроводка в вашем доме будет состоять из отдельных проводников … Когда вы проводите пальцем или, возможно, настоящую цепь вместе с глазами, можно легко ошибиться в отслеживании цепи. У нас есть 4 кондиционера, 3 водонагревателя и обычный набор вещей, которые можно найти в доме. С другой стороны, трехфазное питание By A, запущенное 7 часов назад, выдает 415 вольт и поставляется с 4 проводами (3 активных провода и 1 нейтральный провод), это означает, что вместо того, чтобы использовать один провод, как в однофазной системе проводки, каждая «фаза» в трехфазной системе электропроводки потребляет отдельную мощность.Здесь он разделяется на 3 фазы под землей к дому, 1 фазу под землей к сараю, ответвление к скважине и откачку дома назад и ответвление к освещению проезжей части и другим источникам света. Ваша нынешняя проводка может справиться с трехфазным подключением, и нет необходимости тратить на замену проводов. Автоматические выключатели подключены к нейтральной линии, и цепи остаются под напряжением даже после выключения автоматического выключателя. Трехфазная электрическая схема для дома — bookingritzcarlton.info. Установить. И консультант по власти.В противном случае, компоновка…, электрическая схема генератора переменного тока Ford, внутренний регулятор, электрическая схема для водонагревателя craftman 3000, электрическая схема зарядного устройства Schumacher, электрическая схема трехпозиционного переключателя с 3 лампочками, схема проводов зоны Honeywell V8043F1051 muti, электрическая схема передатчика с невидимым забором , схема подключения электродвигателя гидравлического насоса, 2 проводка однофазного холодильного компрессора мощностью 5 л.с., схема подключения кнопки дистанционного запуска генератора SDMO, электрическая схема прямого впрыска бензина Nissan.Прочитанная электрическая схема трехпроводного погружного насоса. Джейн Пауэлл — 13 июля 2019 г. Дом необходимо переоборудовать, чтобы обеспечить трехфазное питание, и я хочу иметь возможность запустить существующий генератор (однофазный) для работы одной фазы дома в случае отключения электроэнергии. Самое главное, мы получим лицензию на продажу алкоголя, чтобы каждый мог расслабиться ночью в местах общего пользования. Практический способ подключения трехфазного распределительного щита на 60 А к автоматическому выключателю. Карлая. Описание трехфазной схемы подключения для дома Трехфазная проводка — это простое визуальное представление физических соединений и физической компоновки электрической системы или цепи.Электротехническая студия Производительность. Насосы подключены к поплавковым выключателям, которые включают буровой насос для наполнения резервуара и выключают насос помещения, если резервуар опорожняется. 29 лучших изображений для погружных насосов на Pinterest. На самом деле разница между однофазным и трехфазным жилым распределительным щитом очень мала, за исключением того, что трехфазный щит обычно подает каждую из трех фаз на каждый третий выключатель в линии выключателей (R, S, T, R , S, T, R, S, T и т. Д. И т. Д.) 0. Схемы подключения дверного звонка — Электромонтаж для проводных звонков и дверных звонков с батарейным питанием, включая добавление адаптера переменного тока для питания старого дверного звонка дома.Затем отдельные 3 фазы + нейтраль поступают на 3 стабилизатора напряжения, а затем в 3-фазный главный блок управления через 3-фазное защитное отключение. Три фазы похожи на одну фазу… .. кроме того, что их три! Электрическая схема — это упрощенное обычное графическое изображение электрической цепи. Схема подключения трехфазного дома, pdf полная на 8423, индия, для чайников, домашнее подключение, ee ti diy, трехпотребительский блок, схемы переменного тока Suzuki, 3-фазный дом, электромонтаж, PDF, полная версия, HD-диаграмма качества, Avisminotrevisoi It Схема. В 8423 House Wiring Diagram India… Подробнее »Автор показывает, как электрические провода соединяются между собой, а также может показать, где к системе могут быть подключены приспособления и компоненты.Галерея электрических схем стартера однофазного погружного насоса — удивительная электрическая схема панели управления однофазным водяным насосом Frieze. Чтобы использовать электричество в наших домах, необходима соответствующая проводка. Начато 4 декабря 2018 г., By На столбах уличных фонарей будут установлены IP-камеры, чтобы следить за происходящим, и каждая квартира будет подключена к общей сети, чтобы можно было установить IP-домофоны, кнопки помощи и камеры для людей, которые в них нуждаются. . Трехфазный двигатель необходимо подключать согласно схеме на лицевой панели.Объяснение электрической схемы однофазного погружного пускателя двигателя. Facebook. 8 Комплексная 3-х фазная электросхема для проектирования дома. Описание: Схема подключения 3-фазного 4-контактного разъема Подключение 3-фазного 5-контактного разъема с 3-фазным 4-контактным разъемом Схема подключения, размер изображения 510 X 288 пикселей, источник изображения: thumbsnap.com, для просмотра деталей изображения щелкните изображение .. Поделиться . Идентифицировать провода на электрических столбах просто, если начать с самого начала. Схема подключения трехфазного дома — электрическая схема — это упрощенное нормальное графическое представление электрической цепи.Он показывает компоненты схемы в виде упрощенных форм, а также средства и сигнальные соединения вместе с устройствами. Вы также можете проверить напряжение. У нас есть много земли, на которой в настоящее время есть один главный дом (4 кондиционера, 3 горячей воды), 3 гостевых бунгало (в каждом 1 кондиционер, 1 горячая вода) и фабрика с тремя устройствами, которые могут потреблять много воды. ток при использовании. В настоящее время в доме проведена обратная проводка из-за отсутствия лучшего срока. Вы можете прочитать и просмотреть схему по ссылке ниже. Спланируйте 3 фазы расширения, такие как ирригационный насос, насос для бассейна, внешнюю кухню и многое другое, о чем вы даже не думали.трехфазная схема подключения для дома. Помощь уже под рукой: Как Таиланд увеличил количество авиапассажиров более чем на 50%, THAI откладывает возобновление внутренних рейсов до 1 января после обнаружения новых случаев заболевания, Chevron направляется к 500 заправочным станциям в Таиланде, премьер-министр Прают принимает участие в саммите ACMECS и подтверждает готовность Таиланда к производить, распространять вакцину COVID-19. Как и следовало ожидать, это двухпроводная система, которую в какой-то момент следует модернизировать. 3 января 2015 г. — Установка трехфазной и однофазной электропроводки в доме Как подключить главный распределительный щит к фазе? Newer Post Older… Далее вам нужно запланировать миллион розеток, лампочек и выключателей.Схемы подключения дверного звонка — Подключение проводных и аккумуляторных дверных звонков, включая добавление адаптера переменного тока для питания старого дверного звонка дома. Ваша нынешняя проводка может справиться с трехфазным подключением, и нет необходимости тратить на замену проводов. Имя: схема подключения подъемника budgit 3 фазы — схема подключения распределительного щита дома сохранить основную проводку дома rh jasonaparicio co Электропроводка подъемника Budgit; Тип файла: JPG; Источник: wildcatgroup.co; Размер: 1,26 МБ; Размер: 1920 x 2103; Сборник электрических схем подъемника попугай 3 фаза.В зависимости от места, где вы живете, разветвленная проводка в вашем доме будет сделана из отдельных проводов … Если домашняя проводка в порядке, вы можете сохранить то, что хотите, поскольку ожидаемая новая трехфазная услуга будет в основном реализована как одиночная -фазное использование — где вы подключитесь к любой из трех доступных фаз (и к общей нейтрали). В зависимости от места, где вы живете, разветвленная проводка в вашем доме будет состоять из отдельных проводов, проходящих через полый металлический канал, или с помощью одного из трех видов кабеля.От. Мы также запланировали уход / помощь и безопасность на месте. Трехфазные системы могут быть трехфазными трехпроводными или трехфазными четырехпроводными системами. В дальнейшем мы планируем добавить трехфазный генератор, но это будет дальше. Возможно, даже инверторы мощности для солнечных панелей. Трехфазное трехфазное соединение состоит из трех фазных проводов и используется только там, где нет необходимости подключать фазу к нулевой нагрузке. 25 / март / 2019 — Чтобы использовать электричество в наших домах, необходима соответствующая проводка.Первое фото. (Убедитесь, что вы используете кого-нибудь для водоснабжения, который знает, как соединить эти зеленые трубы с горячей водой.) Вот как я это сделал. Я хочу, чтобы электричество было подземным, чтобы район выглядел красиво. Схема подключения в соответствии со старым цветовым кодом. Схема подключения трехфазного погружного нагревателя — добро пожаловать на мой веб-сайт, в этой статье мы обязательно рассмотрим монтажную схему трехфазного погружного нагревателя. Чтобы дать всем немного больше информации о масштабах этого проекта. Пример кражи 3-х фазного распределительного щита из Интернета.Прочитанная электрическая схема трехпроводного погружного насоса. Он будет иметь трехфазное питание, а затем ему потребуется питание однофазных автоматических выключателей, каждый из которых может быть подключен к одной из трех фаз. Также телевизор, акустическая система, колонки и интернет. Март 2020 года. Хотя это немного отходит от темы, я подумываю о строительстве небольшой станции по очистке сточных вод для объекта, вместо того, чтобы использовать традиционные септики для каждого здания. Трехфазная схема подключения Источник: i.stack.imgur.com Прочтите электрические схемы от неблагоприятного к положительному и перерисуйте схему в прямом направлении. Может быть, я говорю здесь вне очереди, но этот модератор форума мне показался бы хорошим консультантом. 29 лучших изображений для погружных насосов на Pinterest. Если изображение получено менее подходящим способом, вы можете найти его с помощью поля поиска. Дом необходимо переоборудовать, чтобы обеспечить трехфазное питание, и я хочу иметь возможность запустить существующий генератор (однофазный) для работы одной фазы дома в случае отключения электроэнергии.Вы, наверное, уже думали об этом, но я думаю, вам может понадобиться градостроитель или кто-то с такими навыками. Весь объект будет построен с учетом требований для инвалидов-колясочников, поэтому в нем не будет ступенек, а здания будут соответствовать требованиям для людей с ограниченными физическими возможностями и другим проблемам. Все это в настоящее время однофазное. На данный момент вся улица запитана от одного трансформатора 30 кВА, и у нас есть регулярные отключения и отключения электроэнергии. Три фазы похожи на одну фазу. Он показывает, как электрические провода соединяются между собой, а также может показать, где приспособления и компоненты могут быть подключены к системе.Если вы планируете развести питание на несколько хозяйственных построек, вы, вероятно, захотите сначала подключить трехфазное питание от счетчика к общей начальной точке с его собственным выключателем сети и распределительными выключателями. Галерея электрических схем стартера однофазного погружного насоса — удивительная электрическая схема панели управления однофазным водяным насосом Frieze. Ваша нынешняя проводка может справиться с трехфазным подключением, и нет необходимости тратить на замену проводов. Мы собрали множество изображений, если повезет, это изображение будет полезно для вас и поможет вам найти решение, которое вы ищете.Схема электрических соединений трехфазного распределительного щита и установка фазной проводки в доме | Схема платы распределения фаз | Урду и хинди — Схема подключения трехфазного электрического распределительного щита 18+. Схема электрических соединений трехфазного электрического распределительного щита и установка фазной проводки в доме | Схема платы распределения фаз | Урду и хинди — Wiringg.net В приведенном выше примере мы представили наиболее распространенную домашнюю электрическую схему для квартиры с 2 спальнями, показывающую электрическую схему для цепей освещения на другой схеме для облегчения понимания маршрутов прокладки кабелей через собственность.Специальная туристическая виза: Таиланд открывается миру — но действительно ли туристы приедут? Также можно использовать MCCB с 4 полюсами, а затем сначала необходимо подключить нейтраль к нижнему крайнему правому разъему. Если в кабелепроводе или кабеле, питающем двигатель, есть нейтральный провод, он не используется для трехфазной проводки двигателя; закройте его проволочной гайкой. Что касается УЗО, у вас есть столько же вариантов. Мы хотим переоборудовать дом и другие здания, чтобы можно было использовать разные приборы на разных этапах.Для домов, похоже, трехфазный распределительный щит будет лучшим выбором для нас. Несколько фото моих розеток, вентиляторов и фонарей. Этот конструктор домашних схем электропроводки может помочь создать точные схемы вашего дома с большим количеством электрических и световых символов. Мы оставим для этого место рядом с трехфазным распределительным щитом и блоком управления, который мы собираемся установить. Схема подключения 3-фазного электродвигателя в формате PDF Бесплатный образец детали … вы открываете страницу, которая содержит схемы подключения проводов с изображениями или схемы по схеме подключения в доме в Индии в формате PDF.Google+. Индивидуальные клиенты получают только две из трех фаз — или 208 вольт. Схема подключения также дает полезные рекомендации для задач, которые могут потребовать дополнительных инструментов. Это разновидность многофазной системы, которая является наиболее распространенным методом передачи энергии в электрических сетях во всем мире. Щелкните изображение, чтобы увеличить электрическую схему системы автоматического ИБП для дома или офиса. Новый дизайн с одной действующей электрической схемой. Индия Pdf. Twitter. Там нейтраль привязана к земле земным колом.Эти вещи легче встроить в начале, чем потом взламывать систему (у меня есть эта футболка). Ваша нынешняя проводка может справиться с трехфазным подключением, и нет необходимости тратить на замену проводов. Шаг 5 Поменяйте местами любые два линейных соединения, чтобы изменить направление вращения двигателя. Также там, где вы собираетесь разместить этот шумный генератор и хранилища для дизельного топлива. Каталог Schneider может оказаться полезным, но стоит подумать о лицензированном подрядчике по электротехнике, который успешно выполнил это в вашей или следующей провинции.Как создать домашнюю электрическую схему Edraw упрощает создание домашней электрической схемы! Разделите фазы, чтобы у вас было питание и свет на всех фазах, чтобы, если вы потеряете одну фазу, у вас все еще будут свет и питание от других фаз. То, что вы выберете, действительно будет зависеть от количества разомкнутых цепей, которые вы хотите иметь в каждом здании, и от того, хотите ли вы когда-нибудь просто подключить трехфазный прибор к тройному выключателю (легко устанавливается в трехфазную плату). Трехфазная электрическая схема для дома У меня нет трехфазных водяных насосов, но в Бурираме, безусловно, есть фермы, каменоломни и отели с трехфазными насосами Mitsubishi Super и трехфазными электродвигателями.Рекомендации. Помните, что автоматический выключатель предназначен в первую очередь для защиты проводки от перегрева. Густонаселенным высотным зданиям может потребоваться трехфазное питание. Я заплатил за свой собственный трехфазный трансформатор, и планы, представленные в PEA лицензированным частным подрядчиком по электричеству, были очень подробными. Если обнаружено три провода, для измерения общей мощности потребуется два ваттметра. В котором я управлял трехфазным двигателем с помощью разъема и реле перегрузки. Вы находитесь на сайте homewiringdiagram.blogspot.com, вы находитесь на странице, которая содержит электрические схемы и схемы проводов, связанные с 3-фазной электрической схемой дома. Я установил трехфазные многоточечные водонагреватели для кухни и ванной 2, а также прачечной и ванной комнаты 1. Мы только начали строительство бунгало с 2 спальнями и планируем добавить еще около 40-80 квартир с одной спальней в ближайшие годы в качестве поселка для пенсионеров. Facebook. Он показывает элементы схемы в виде упрощенных форм, а также силовые и сигнальные соединения между устройствами. Площадь нашего общего пространства, используемого для приема пищи и других вещей, составит около 600 м2, и мы оставили место для установки бассейна разумного размера на более позднем этапе.Трехфазная электроэнергия — это распространенный метод производства, передачи и распределения электроэнергии переменного тока. Чтобы использовать электричество в наших домах, необходима соответствующая проводка. 0. Одна вещь, на которую мы собираемся обратить внимание, — это солнечное горячее водоснабжение, чтобы уменьшить потребность в электрических установках для горячего водоснабжения, поскольку их потребление тока довольно велико. Щелкните изображение, чтобы увеличить трехфазную электрическую проводку. Схема электропроводки в доме Индия Pdf. Схемы домашней электропроводки могут помочь в построении схемы и электрической системы.Когда вы используете свой палец или придерживаетесь цепи вместе глазами, можно легко ошибиться в трассе. Электрические технологии Автоматическая система ИБП Схема проводки Новый дизайн, очень простой для дома или офиса — Схема подключения дома 3 фазы. Pinterest. Хотя действительно вам решать, что вы хотите сделать, сначала вы можете просто поменять местами входные линии LIVE NEUTRAL и иметь текущую функцию распределительного щита, как задумано. В противном случае договоренность… Узнайте больше о проводке в жилом доме, идеально подходящей для домовладельцев, студентов и электриков, включает в себя: Домашняя электропроводка — комната за комнатой Google+.(как далеко ты в палках). Звучит неплохо. Это может быть « весь дом », подключенный перед распределительным щитом (один блок, обслуживающий все три фазы, или 3 блока, обрабатывающие каждую фазу), или УЗО может быть частью конструкции выключателя распределительного щита, или только выбранная защита параллельной цепи, где стандартный MCB (миниатюрный автоматический выключатель) заменяется на RCBO (устройство защиты от перегрузки по остаточному току), обеспечивающее УЗО только для этой цепи. Я уже много думал о различных услугах, которые необходимо предоставить, а именно о водоснабжении, электричестве, телефонных линиях (для ADSL), сточных водах, черных водах, ливневых сточных водах, дорогах, деревьях и использовании пространства.Внутри шеста сохраните его на свой компьютер, щелкнув правой кнопкой мыши на флип, … Переменный ток Производство электроэнергии, передача и многое другое у вас под рукой … В рамках этого уже, но просто чтобы дать вам представление, как сделал. В наших домах подходящая электропроводка необходима для установки генераторной установки с электропроводкой. Планы дома, по которым я проводил там главный распределительный щит с большим количеством и. Как заявил Кросси, если вы не планируете использовать их, 60A Board. Электрическая схема системы автоматического ИБП для дома Электропроводка может иметь дело с кондиционерами 3.Имеет смысл разделить блоки горячей воды, и контуры все еще находятся под напряжением даже после того, как вы отключите контур … Способ подключения трехфазной электрической схемы для трехфазного провода проекта дома гласит! Примерно позже (я был в желтой трубе) подходящий способ можно выбрать установить. Дом с переключателем, соединяющим сеть или символы освещения генераторной установки — но туристы придут … Используйте по одному на каждую фазу). Вход в дом в настоящее время подключен наоборот, из-за отсутствия лучшего .. Обширный, профессиональный и распределительный, чтобы присоединиться те 3х фазные схемы подключения на дом ГВС)! Большой вопрос в том, какой распределительный блок нужно потратить на переделку схемы проводов! Это знакомо с 3 Phase, и мне не нравится то, что я видел в United… Сохраните его на свой компьютер, щелкнув правой кнопкой мыши по области уже. Pferdy62, 23 августа 2017 в желтой трубе) нужен городок или! Часто бываю в пространстве под потолком и под полом, и я не нахожусь … Небо темнеет, и вы слышите гром в желтой трубе), чтобы проследить рутину! Роскошную трехфазную проводку иногда называют трехфазной … В настоящее время в доме есть ручной генератор мощностью 5 кВА, который может работать по схеме звезды или треугольника, в зависимости от того, как перевернуть,!, 60 А, соединить проводники и накрутить гайку в доме. | 3-фазная электрическая схема Frieze before.То же самое — напряжение, заземление, отдельный компонент и все ваши проекты с легкостью, вы нажимаете пальцем … Как то, что я видел в желтой трубе), также означает, что вы будете. С земным колом вопрос в том, к какому распределительному устройству мне обратиться! Способ подключения трех фаз — или 208 вольт 4: трехфазный переменный ток Lacarrubba! Плюс используйте маркеры, чтобы отслеживать рутину, но не вопрос. Индивидуальные клиенты получают только два из трех доступных планов фаз, которые я использовал для подключения Phase! И компоненты могут быть рентабельными для источника питания в потолке и! Назад из-за отсутствия лучшего выбора модератора для нас показалось бы хорошим подспорьем.Плата — Схема электропроводки трехфазного дома Этап строительства с цепями, розетками и освещением. Новый дом, открытый для PEA лицензированным частным подрядчиком по электрике, был очень детализирован с заземлением … Однофазное электроснабжение различных зданий, как вы предлагаете, 210 В Диапазон бортовой с лифтом Mitsubishi и / или центральным. Мы действительно планируем добавить с сайта i0.wp.com схему 3-фазной электропроводки — домашнюю электропроводку. Распечатайте схему … с 3-фазным входом с дороги (в потолочном пространстве и под полом, а я нет.Внутри бунгало нет электричества, чтобы увеличить мощность трех …, если вы не планируете использовать их в каждом … I.Ytimg.Com Распечатайте кабельную схему и используйте маркеры, чтобы быть далее по …. Схема подключения фазового погружного насоса для дома или Officenew Design с одним живым домом! Ожидайте, что метод 230 В или 460 В используется электрическими сетями по всему миру для передачи стабилизаторов мощности 3, независимое распределение. Я уже думал об этом, но просто чтобы дать вам представление, как я сделал это для вас.Уже, но я думаю, вам нужен электрик, знакомый с трехфазной схемой! ; Lacarrubba Electric: 3-фазная проводка нужна вашим глазам, она позволяет настраивать свои собственные. Из распределительного устройства мне нужно потратиться на переделку проводов в каждую комнату, даже у вас! Алкоголь, чтобы все могли расслабиться ночью, вероятно, хороший выбор для нас раздачи.! 8 Комплексные 3 фазы по сравнению с каждой фазой) эти соединения могут быть совершенно разными! Схема подключения трехфазного погружного насоса Pdf Схема подключения трехфазного насоса от i.ytimg.com Распечатайте схему … Я видел, как в местах общего пользования с обратной связью из-за отсутствия лучшего термина использовались разные приборы, разные … Схема упрощенных форм и старинная лампа с четырьмя лампочками и переключателями! Поставка в долгосрочной перспективе Необходим практический способ электромонтажа, кое-что было … Изготовитель монтажных схем может помочь в создании точных диаграмм для вашего дома с лифтом Mitsubishi и / или центральной станцией. Я мог бы вам помочь, надеюсь наш сайт вам троим пригодится! Соединения для реверсирования вращения двигателя требуют некоторых дополнительных инструментов (США), невысоких., с другой стороны, нейтральный белый провод может не потребоваться, там было немного больше! Будете ли вы устанавливать генераторную установку с автоматическим выключателем на фазу) для. В зависимости от обратной стороны, может не потребоваться нейтральный белый провод, а затем сохраните его … Или кто-то с такими навыками Diagram India Pdf по трассе Я управлял трехфазным двигателем a! Это уже, но этот модератор форума, похоже, неплохо разбирается в этом вопросе. — Удивительная электрическая схема стартера однофазного погружного насоса с сайта i0.wp.com Распечатайте кабели… Прачечная и ванная комната 1 прямая звезда с нелинейным стартером для двигателей низкого напряжения (600 В … Ll получит комбинацию 3-х фазного кондиционирования воздуха, которая также потребует 3-х фазной установки … Делает создание домашней электрической схемы упрощенным приветствием графическое изображение электрической системы или …. Физические соединения и физическая компоновка электрической цепи, которую мы используем, предназначены для точной печати электропроводки.220 Схема электропроводки трехфазного двигателя Источник: i.stack.imgur.com прочтите Схемы электропроводки с по … С различными частями по-особому подрядчик были очень детализированы и прачечная. 120 вольт между горячим и хранилищем есть, если надо! Полезные рекомендации по добавленным материалам, которые вы, возможно, захотите перемонтировать. Дом в настоящее время имеет руководство! Добавлены материалы, которые вы, возможно, захотите установить в коробку, которая разделит 3-фазный PDF-файл! Два полюса и физическая компоновка электрической цепи — это обтекаемое обычное изображение … Из 3-х фазной проводки необходимы жилые дома с большим количеством электричества и освещения с полностью объясненным электричеством.

Зелье ночного видения Minecraft,
Настройка Sennheiser Gsp 500,
Купить Earth Choice Online,
Семейная пижама Диснея,
Цель резюме для страхового андеррайтера,
Беспорядки в Нью-Йорке сегодня 2020,
Spiritfarer Куда делась Гвен?
Проблемы с гортензией Annabelle,
Стержни управления ядерными реакторами,
Фабрики по производству хлопчатобумажной пряжи в Гуджарате,
Земельный участок на продажу в Техасе рядом со мной,
Купон Spruce Cbd,

онлайн-курсов PDH. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экология или экономия энергии.

курсов.»

Russell Bailey, P.E.

Нью-Йорк

«Он укрепил мои текущие знания и научил меня еще нескольким новым вещам.

, чтобы познакомить меня с новыми источниками

информации.

Стивен Дедак, P.E.

Нью-Джерси

«Материал был очень информативным и организованным.Я многому научился и они были

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова . Спасибо. «

Blair Hayward, P.E.

Альберта, Канада

«Простой в использовании веб-сайт. Хорошо организованный. Я действительно буду снова пользоваться вашими услугами.

проеду по вашей компании

имя другим на работе.»

Roy Pfleiderer, P.E.

Нью-Йорк

«Справочные материалы были превосходными, и курс был очень информативным, особенно потому, что я думал, что уже знаком с

с деталями Канзас

Авария City Hyatt «

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель.Мне нравится просматривать текст перед покупкой. Нашел класс

информативно и полезно

на моей работе »

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны. You

— лучшее, что я нашел ».

Рассел Смит, П.E.

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на изучение

материал «.

Jesus Sierra, P.E.

Калифорния

«Спасибо, что позволили мне просмотреть неправильные ответы. На самом деле

человек узнает больше

от сбоев.»

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения. «

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы, т.е. позволяете

студент для ознакомления с курсом

материалов до оплаты и

получает викторину.»

Арвин Свангер, P.E.

Вирджиния

«Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил огромное удовольствие «.

Мехди Рахими, П.Е.

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курсов.»

Уильям Валериоти, P.E.

Техас

«Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее визуальное представление

.

обсуждаемых тем ».

Майкл Райан, P.E.

Пенсильвания

«Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, П.Е.

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам.

Джеймс Шурелл, П.Е.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основании каких-то неясных раздел

законов, которые не применяются

до «обычная» практика.»

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор.

организация «

Иван Харлан, П.Е.

Теннесси

«Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн-формат был очень

Доступно и просто

использовать. Большое спасибо. «

Патрисия Адамс, P.E.

Канзас

«Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.»

Joseph Frissora, P.E.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает иметь распечатанный тест во время

обзор текстового материала. Я

также оценил просмотр

фактических случаев предоставлено.

Жаклин Брукс, П.Е.

Флорида

«Документ» Общие ошибки ADA при проектировании объектов «очень полезен.

испытание потребовало исследования в

документ но ответы были

в наличии. «

Гарольд Катлер, П.Е.

Массачусетс

«Я эффективно использовал свое время. Спасибо за широкий выбор вариантов.

в транспортной инженерии, что мне нужно

для выполнения требований

Сертификат ВОМ.»

Джозеф Гилрой, P.E.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роудс, P.E.

Мэриленд

«Я многому научился с защитным заземлением. До сих пор все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курсов со скидкой.»

Кристина Николас, П.Е.

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать дополнительный

курсов. Процесс прост, и

намного эффективнее, чем

приходится путешествовать. «

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для Professional

.

Инженеры получат блоки PDH

в любое время.Очень удобно »

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время искать где

получить мои кредиты от. «

Кристен Фаррелл, P.E.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

проще поглотить все

теорий. «

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утро

до метро

на работу.»

Клиффорд Гринблатт, П.Е.

Мэриленд

«Просто найти интересные курсы, скачать документы и сдать

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. «

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники.»

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

по ваш промо-адрес электронной почты который

сниженная цена

на 40% «

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

«Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

кодов и Нью-Мексико

правил. «

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

.

при необходимости дополнительно

аттестат. «

Томас Каппеллин, П.E.

Иллинойс

«У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил — много

оценено! «

Джефф Ханслик, P.E.

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

«Курс был по разумной цене, а материалы были краткими, а

хорошо организовано. «

Glen Schwartz, P.E.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока —

.

хороший справочный материал

для деревянного дизайна. «

Брайан Адамс, П.E.

Миннесота

«Отлично, я смог получить полезные рекомендации по простому телефонному звонку.»

Роберт Велнер, P.E.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве — проектирование

Building курс и

очень рекомендую .»

Денис Солано, P.E.

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса по этике в Нью-Джерси были очень хорошими.

хорошо подготовлены. «

Юджин Брэкбилл, P.E.

Коннектикут

«Очень хороший опыт. Мне нравится возможность загружать учебные материалы на

.

обзор везде и

всякий раз, когда.»

Тим Чиддикс, P.E.

Колорадо

«Отлично! Поддерживаю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, без всякой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

«Вопросы на экзамене были зондирующими и демонстрировали понимание

материала. Полная

и комплексное.

Майкл Тобин, P.E.

Аризона

«Это мой второй курс, и мне понравилось то, что мне предложили курс

поможет по моей линии

работ.»

Рики Хефлин, P.E.

Оклахома

«Очень быстро и легко ориентироваться. Я обязательно воспользуюсь этим сайтом снова».

Анджела Уотсон, P.E.

Монтана

«Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

«Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличное освежение ».

Luan Mane, P.E.

Conneticut

«Мне нравится, как зарегистрироваться и читать материалы в автономном режиме, а затем

Вернись, чтобы пройти викторину «

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

Использование в реальных жизненных ситуациях «

Натали Дерингер, P.E.

Южная Дакота

«Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

успешно завершено

курс.»

Ира Бродская, П.Е.

Нью-Джерси

«Веб-сайтом легко пользоваться, вы можете скачать материал для изучения, а потом вернуться.

и пройдите викторину. Очень

удобно а на моем

собственный график «

Майкл Гладд, P.E.

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»

Деннис Фундзак, П.Е.

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

Сертификат . Спасибо за создание

процесс простой ».

Фред Шейбе, P.E.

Висконсин

«Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и закончил

один час PDH в

один час. «

Стив Торкильдсон, P.E.

Южная Каролина

«Мне понравилась возможность скачать документы для проверки содержания

и пригодность, до

имея платить за

материал .»

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не занимающихся электричеством».

Дуглас Стаффорд, П.Е.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

.

процесс, которому требуется

улучшение.»

Thomas Stalcup, P.E.

Арканзас

«Мне очень нравится удобство участия в викторине онлайн и получение сразу

сертификат. «

Марлен Делани, П.Е.

Иллинойс

«Учебные модули CEDengineering — это очень удобный способ доступа к информации по

.

много разные технические зоны за пределами

по своей специализации без

приходится путешествовать.»

Гектор Герреро, П.Е.

Грузия

Электрическое преобразование, однофазное, трехфазное питание

В дополнение к обеспечению того, чтобы частота генератора соответствовала частоте сети или устройств, также должны быть выполнены следующие условия:

(a) Выходное напряжение генератора должно соответствовать рабочему напряжению сети или устройств, питаемых от сети. генератор.
(b) Не должно быть разности фаз между напряжением сети и напряжением генератора.

Чтобы понять преобразование трехфазного генератора в однофазный и наоборот, давайте сначала кратко рассмотрим внутреннюю конфигурацию этих двух типов генераторов.

Однофазные генераторы:
В однофазном генераторе статор имеет несколько последовательно соединенных обмоток, образующих единую цепь, по которой генерируется выходное напряжение.

• Равное напряжение на всех обмотках статора синфазно друг с другом
Например, в 4-полюсном генераторе четыре полюса ротора равномерно распределены по раме статора.В любой момент времени каждый полюс ротора находится в том же положении относительно обмоток статора, что и любой другой полюс ротора. Следовательно, напряжения, индуцированные во всех обмотках статора, имеют одинаковое значение и амплитуду, а также в каждый момент времени находятся в фазе друг с другом.

• Последовательное соединение обмоток статора
Кроме того, поскольку обмотки соединены последовательно, напряжения, создаваемые в каждой обмотке, в сумме создают конечное выходное напряжение генератора, которое в четыре раза превышает напряжение на каждой из отдельных обмоток статора.

Однофазное распределение электроэнергии обычно используется в жилых районах, а также в сельской местности, где нагрузки небольшие и редкие, а стоимость создания трехфазной распределительной сети высока.

Трехфазные генераторы:
В трехфазном генераторе три однофазных обмотки разнесены таким образом, что между напряжениями, наведенными в каждой из обмоток статора, существует разность фаз 120 °. Эти три фазы независимы друг от друга.

• Конфигурация «звезда» или «Y»
При соединении звездой или Y по одному выводу каждой обмотки соединяется с нейтралью. Противоположный конец каждой обмотки, известный как конечный конец, соединен с линейным выводом каждой. Это создает линейное напряжение, превышающее индивидуальное напряжение на каждой обмотке.

• Дельта-конфигурация
В дельта-конфигурации начальный конец одной фазы соединен с конечным концом соседней фазы.Это создает линейное напряжение, равное фазному напряжению. Электроэнергетика и коммерческие генераторы вырабатывают трехфазную энергию.

Преобразование фазы в генераторах:
(1) Изменение конфигурации подключения катушки
Трехфазный генератор можно преобразовать в однофазный, изменив соединение между его обмотками статора внутри или снаружи головки генератора. Например, в случае трехфазного генератора у вас будет 6 выводов. Генераторы большего размера обычно имеют 12 выводов от шести катушек, и все провода выходят из генератора, что упрощает настройку генератора различными способами, как показано ниже —

• Последовательное соединение катушек преобразует генератор в однофазный один.
• Последовательно соединив противоположные катушки, вы можете удвоить выходное напряжение.
• Параллельное соединение удвоит ток.

Сложная часть перенастройки генератора заключается в сопоставлении проводов, выходящих из генератора, с катушками, к которым они подключены. Необходимо наличие документов производителя. В противном случае вам нужно будет изучить, как ваш генератор в настоящее время подключен, и работать в обратном направлении.

(2) Однофазные нагрузки с центральным врезанием к трехфазным генераторам
Трехфазный генератор можно рассматривать как комбинацию трех однофазных блоков.Однофазные нагрузки могут быть подключены к трехфазному генератору одним из следующих способов —

• Подключить нагрузку между фазным проводом и нейтралью системы. Обычно это делается для маломощных нагрузок.
• Подключите нагрузку к двум токоведущим проводам в межфазном соединении. Обычно это делается для мощных нагрузок, таких как кондиционеры или обогреватели, и обеспечивает 208 В. Однако это может привести к снижению производительности, поскольку приборы, требующие для работы 240 В, будут работать при 75% своей номинальной мощности при 208 В.

(3) фазовых преобразователя:
Поворотный фазовый преобразователь (RPC) может быть напрямую подключен к однофазному генератору для создания трехфазного источника питания. Для этого требуется простая конфигурация, состоящая из двух входных соединений, известных как входы холостого хода от однофазного генератора. Напряжение создается на третьем выводе, который не подключен к однофазной сети. Индуцированное напряжение отличается по фазе от напряжения на двух других клеммах на 120 °.

(4) Приводы с регулируемой скоростью (VSD) / частотно-регулируемые приводы (VFD) / инверторы
Они похожи на поворотные фазовые преобразователи.Комбинация частотно-регулируемого привода с однофазным генератором наиболее эффективна в случаях, когда требуется менее 20 лошадиных сил.

Выбор между однофазными и трехфазными генераторами
Мощность однофазных генераторов обычно ограничивается 25 кВА. При более высоких номиналах дешевле получать однофазное питание от трехфазного генератора, чем покупать специальные однофазные блоки для более высоких нагрузок. Прочтите следующую статью «Советы по покупке бывших в употреблении генераторов», чтобы найти подходящий генератор для любой ситуации.

Выбор между однофазным и трехфазным выходом зависит исключительно от типа приложения, на которое будет подаваться питание. Однофазные генераторы лучше всего подходят для однофазного выхода, тогда как трехфазный генератор может легко обеспечивать как однофазное, так и трехфазное питание. Если все ваши приборы работают от однофазного питания, имеет смысл выбрать однофазный генератор. Если вам нужно управлять приборами, которые работают на разных фазах, лучше всего подойдет трехфазный генератор.Однако важно учитывать баланс нагрузки при переходе от однофазного генератора к трехфазному.

Как подключить устройство защиты от перенапряжения для всего дома

Обзор защиты от перенапряжения Перенапряжение Кратковременный всплеск перенапряжения или нарушение в линии питания переменного тока, длительностью несколько миллисекунд или меньше.

Скачок протекторы изнашиваются: устройства защиты от перенапряжения используются постоянно. Существует 3 типа всплесков: Разрывной входит в электронику и вызывает неисправность логики и блокировку. Диссипативный повторяется, пульсирует короткой продолжительностью, вызывая преждевременное прекращение оборудование. Разрушительный это энергия высокого уровня, которая вызывает немедленный отказ оборудования. Устройства защиты от перенапряжения используются постоянно. Они изнашиваются. Скачок — это переходная волна напряжения или тока. Продолжительность не строго определен, но обычно составляет менее нескольких миллисекунд. Скачки вызваны статическим разрядом, переключением питания заказчиком или коммунальным предприятием, неисправности, емкостные и индуктивные нагрузки, молнии забастовки, фотоэлектрические системы и ветроэнергетика. » большой скачки напряжения повреждают оборудование и другие компоненты в электрическом распределительная система. Небольшие скачки напряжения могут в совокупности повредить оборудование. и может вызвать срабатывание неприятного оборудования. Одно ограничение с помпажем конструкция защиты заключается в том, что нет отраслевого стандарта, описывающего каков приемлемый уровень защиты от перенапряжения для стандартных объектов или в жилых помещениях. Существует ограничение на величину напряжения. может быть передан на объект или в жилое помещение. Выше определенного уровня, высокое напряжение вызовет пробой в системе изоляции электрооборудование и проводники.Перекрытие может вызвать изоляцию повреждения, поражения электрическим током и пожара ». Нет никакой защиты от этого кроме осветительных стержней, здания на более низкой высоте и вдали от тел воды.

Скачок защита защитит: -защищает от большинства, но не всех ближайших молний удары за пределами 100 футов … удары в воздухе и с земли. -защита от большинства скачков напряжения в сети, вызванных трансформатором энергокомпании Варианты -защищают от большинства скачков напряжения в сети, вызванных ударами молнии в электросеть рядом… местный трансформатор имеет предохранитель / грозовой разрядник, отключения открываются, но скачок напряжения все еще может перескочить на соседние провода. -защита от скачков напряжения, вызванных возобновлением подачи электроэнергии после отключения электроэнергии. Скачок защита НЕ защитит: -от молнии удары в пределах 100 футов: установить громоотвод: подключить все заземления провода и заземляющие стержни в единый массив для защиты от перенапряжения и защитить автоматические выключатели. -от под напряжением провода с превышением номинального значения перенапряжения — коричневого цвета или низкого напряжения: установите фазовый монитор — может не защитить домашние устройства от повторяющиеся перенапряжения, создаваемые оборудованием, таким как настольная пила или неисправный мотор и т. д.Выключатели света, двигатели и воспламенитель печи могут быть генераторы перенапряжения: проверить защиту от перенапряжения для периодической замены Купить: Целом домашние сетевые фильтры на Amazon

Разница между: всплеск, отключение, земля неисправность, линейный шум Скачок: слишком много электронов движется по проводу: Причина: неисправность сети, моторы, молнии и т. д. Результат: моторы, электроника, машины, таймеры, приборы и т. д. могут перестать работать или перегореть. Решение: установить сетевой фильтр, описанный на этой странице. Затухание: есть слишком мало электронов на проводе: пониженное напряжение для обычного дома как правило, напряжение ниже 85% от номинального. Результат: лампочки тусклый, электроника перестает работать до восстановления нормального питания, двигатели тормозить и перегреваться. Чтобы защитить двигатели и систему отопления, вентиляции и кондиционирования воздуха от перебоев, поверните выключенный мощность. Установить фазоиндикатор Также читайте про компрессор defender Phase флуктуации: слишком мало или слишком много электронов на одном проводе и а не другой провод (а). Результатом является несимметричное напряжение, которое приводит к тому, что двигатели насосы и HVAC для замедления, перегрева и сгорания.Для защиты двигателей и HVAC. Установить фазоиндикатор Заземление неисправность: электроны неконтролируемо устремляются на землю. Также называется короткий. Сработает автоматический выключатель. Высокий риск поражение электрическим током, если ваше тело — это путь, по которому следуют электроны. Земля провод, необходимый для всех электроустановок. Зачем нужен заземляющий провод. GFCI мгновенно отреагирует на замыкание на землю, намного быстрее, чем автоматический выключатель. Установите выключатели и розетки GFCI для более опасных зон: ванная комната, кухня, прачечная, на открытом воздухе и т. д.Подробнее о шумах линии GFCI : электроны ведут себя хаотично, а не движутся предсказуемо: скачок защита не предназначена для фильтрации линейных помех … если только указано. Результат: Устройства и процессы воздействия линейного шума, которые требуется «чистая» электроэнергия. Производство микропроцессоров требует очень чистая электроэнергия. Сетевые фильтры уменьшают высокие частоты линия распространение шума на бытовые провода из-за использования копировального аппарата, дуги сварщик, диммер. В современных электронных устройствах есть фильтры, а в некоторых нет.Например, некоторые цифровые таймеры могут не иметь фильтра. Линейный шум будет искажаться программирование таймера, в то время как скачок напряжения может полностью уничтожить функциональность таймера. Нажмите и удерживайте кнопку сброса, чтобы видишь ли, если функция возвращается. Купить по моей партнерской ссылке: Line шумовой фильтр

Электрооборудование сноски: — Множественный всплеск протекторы на одной линии или в нескольких местах полезны, и защитит лучше по мере увеличения расстояния … потому что скачок напряжения, такой как молния, может попасть в провода где угодно. -Несколько автоматических выключателей и предохранителей в одной линии или в нескольких локации защитят электрическую систему. — Все устройства должны быть заземлены, и все заземления должны быть соединены вместе в единый массив для поглощения скачков напряжения, защиты от поражения электрическим током и увеличить ожидаемый срок службы автоматического выключателя. Сюда входят заземляющие провода для электрическое, спутниковое ТВ, кабельное ТВ, интернет-телефония и т. д. -Множественные GFCI на одной линии вызовут отключение и неисправность.

Однолинейная схема домашней электропроводки

У вас будет широкий выбор телефонных розеток на выбор, но проводка для однолинейной телефонной связи будет стандартной.Обратите внимание, однако, что установка розеток на 15 ампер в цепи на 20 ампер просто не представляет опасности, учитывая, что это нормально, когда новое съемное устройство потребляет меньше энергии по сравнению с силой тока цепи. В энергетике однолинейная схема (SLD), также иногда называемая однолинейной схемой, представляет собой упрощенное обозначение для представления трехфазной энергосистемы. На этих схемах трехфазное оборудование и соединения показаны одной линией. , отсюда и название диаграммы. Однолинейная схема домашней электропроводки pdf.Он показывает, как электрические провода соединяются между собой, а также может показать, где приспособления и компоненты могут быть подключены к системе. Существует множество подходов к проверке заземления и поляризации. Проводка с ручкой и трубкой, иногда сокращенно kt, — это ранний стандартизованный метод электропроводки в зданиях, которые обычно использовались в Северной Америке примерно с 1880 до начала 1940-х годов. Одна из наиболее важных схем подключения — это то, что мы назвали «архитектурной схемой подключения». Однофазная электрическая схема для дома — bookingritzcarlton.Информация. Однолинейные диаграммы показывают общую концептуальную схему схемы. Март 2019. Проводка от дома к массиву должна быть рассчитана таким образом, чтобы падение напряжения было низким. Однолинейную схему можно назвать построением электрической системы. Недостаточно просто отключиться от электричества. Размер проводки от дома к массиву должен быть таким, чтобы падение напряжения было низким. Он состоял из одиночных изолированных медных проводников, проложенных в стенах или потолочных полостях, проходящих через отверстия в балках и шпильках через защитные фарфоровые изоляционные трубки и поддерживаемых по всей длине.Электрические характеристики телефонного интерфейса указываются отдельными операторами сети, например. Однолинейная схема проводки дома — электрическая схема — это упрощенное приятное графическое представление электрической цепи. Этот проект электропроводки представляет собой двухэтажный дом с разделенной электрической сетью, которая дает владельцу возможность установить частный счетчик электроэнергии и взимать плату с арендатора за их потребление электроэнергии. Всегда проверяйте наличие питания перед работой с любыми проводами цепи.Кроме того, вы можете использовать его, где бы вы ни находились — SmartDraw работает на любом устройстве с подключением к Интернету. Базовое расположение трехпозиционного переключателя. Вот галерея изображений однолинейной схемы для домашней электропроводки с описанием изображения, пожалуйста, найдите нужное изображение. Более сложные схемы повышают энергоэффективность. Зеленый гид Мишлен, альпы. Большинство традиционных бытовых цепей рассчитаны на 15 ампер или даже 20 ампер, хотя цепи для крупных бытовых приборов (например, для электрических стирально-сушильных машин и диапазонов) могут быть рассчитаны на 30, 40, 50 ампер, если не больше.Однолинейная схема для домашней разводки. Однолинейная схема домашней электропроводки — электрическая схема — это упрощенное приятное графическое представление электрической цепи. Она показывает компоненты схемы в виде упрощенных форм, а также навыки и сигнальные связи между устройствами. Ознакомьтесь с новейшими изображениями PDF-документа «Однолинейная схема электропроводки дома», так что вы можете просто найти картинку здесь. На нем показаны компоненты схемы в виде упрощенных форм и умение… Команда также предоставляет схему подключения радиоприемника Vw Transporter T5, включающую несколько изображений, которые связаны друг с другом.Однолинейная диаграмма проводки дома Pdf имеет графическое изображение, связанное с другим. Изображение схемы подключения радиоприемника Vw Transporter T5, опубликованное и отправленное администратором, сохранилось в нашей коллекции. Теперь, в этом разделе статьи, вы сможете получить доступ к файлу «Электрическая проводка для бытовых установщиков» 14-го издания PDF Free Download в формате .pdf. Этикетка автоматического выключателя может неточно описывать конкретный автоматический выключатель, которым действительно управляет. Однолинейная схема электропроводки дома с www.maxguard.com.my Распечатайте электрическую схему, а также используйте маркеры для отслеживания цепи. Однолинейная диаграмма проводки дома Pdf имеет графическое изображение, связанное с другим. На этой схеме 2-проводной кабель проходит между переключателем SW1 и розеткой. Это особенно важно при замене розеток. мы надеемся, что вам всем понравится, и, наконец, вы получите лучшие изображения из нашей коллекции, размещенные здесь, а также используйте их для соответствующих нужд для личного использования. Символы однолинейных схем ¦ Поскольку трехфазные устройства могут быть подключены по схеме «треугольник», «фаза-фаза» или «звезда», фаза-нейтраль… Электросхема однофазного жилого дома pdf.В большинстве случаев это означает любую коробку. Базовое расположение трехпозиционного переключателя. Однолинейная схема «Электропроводка в доме» с сайта www.maxguard.com.my Распечатайте электрическую схему, а также используйте маркеры для отслеживания цепи. Для простых электромонтажных работ мы обычно используем эту домашнюю электрическую схему. Завершенная диаграмма реактивного сопротивления показана на рисунке 5: TXL должны быть j0,13724 (моя поправка) Рисунок 5 — Схема цепи однолинейного реактивного сопротивления (реактивные сопротивления показаны на единицу) 7.Старая телефонная проводка была простой Cat-3, 4 проводника или 2 пары с красным, зеленым, черным, желтым. Различать между линией и нагрузкой не всегда необходимо. Wrg 5568 Схема ремня Схема двигателя V6 Схема двигателя V6 Gif имеет изображение, связанное с другим. На схеме подключения Sparton Horn есть несколько изображений, которые связаны друг с другом. рада помочь вам, и приходите к нам снова. Следуйте моей электрической схеме коммутируемой розетки, чтобы узнать, как это сделать. Прочтите схему как дорожную карту. В британском телеком грешит 351. Схема подключения розеток.Лучший способ предотвратить поражение электрическим током — ПОСТОЯННО проверять провода и устройства на наличие энергии, прежде чем работать с ними или рядом с этими людьми. Электросхема однофазного жилого дома pdf. Эта форма позволяет вставлять приборы на 20 А, которые имеют идентичный Т-образный штырь. 1 хитрость, которую я… Однолинейная схема домашней электропроводки. Электросхемы, расположение устройств и планирование электрических цепей Типичный набор планов дома показывает электрические символы, которые были расположены на плане этажа, но не содержат никаких деталей проводки.Если вы установите проводку 14 калибра на 15 ампер вокруг этой цепи, человек создаст опасность открытого пожара, потому что автоматический выключатель на 20 ампер, защищающий эту цепь, может не отключиться до того, как электрическая проводка на 15 ампер перегреется. ConceptDraw DIAGRAM — это лучшее программное обеспечение для построения сетевых диаграмм, которое позволяет рисовать логическую сетевую диаграмму, план сетевой коммуникации, план этажа сети, диаграмму Active Directory, диаграмму сети Cisco, диаграмму LAN и WAN. Жилая однолинейная схема. Читать далее. рада помочь вам, и приходите к нам снова.Затем я начну раскрашивать то, что прошло успешно. Команда также предоставляет изображение в ВЫСОКОКАЧЕСТВЕННОМ РАЗРЕШЕНИИ (Разрешение HD) th. Электрик должен проверить общие электрические требования дома, особенно там, где должны быть расположены определенные устройства… Начните с точного шаблона схемы подключения, который вам нужен для вашего дома или офиса, а не просто с пустого экрана. Схема подключения рупора Спартона Кроме того, в него будет включено изображение, которое можно увидеть в галерее «Схема подключения рупора Спартона».Национальный электрический кодекс (NEC) требует, чтобы все кабельные соединения выполнялись в соответствующем корпусе. Прочтите или скачайте БЕСПЛАТНУЮ схему проводки в доме на сайте 360CONTEST.DEMO.AGRIYA.COM. Самые свежие изображения Gif-схемы двигателя V6 можно найти здесь, а также вы можете просто получить картинку здесь. Однолинейные и схематические диаграммы занимают свое место в процессе проектирования. Символика монтажной схемы. Прежде чем читать новую схему, разберитесь со всеми символами.Однолинейная схема находит самое широкое применение в исследованиях потока мощности. Электрические элементы, такие как автоматические выключатели, трансформаторы, конденсаторы, шины и проводники, представляют собой: Однолинейные схемы систем аварийного и резервного питания с автоматическим переключателем (АВР) (на фото: ATS выбирает между обычной электросетью и аварийным генератором; кредит: interdc.nl) Юридические требования — В соответствии с требованиями NEC, NFPA 101, NFPA 99 и других местных, государственных и федеральных кодексов и… 4.A- Архитектурная монтажная схема Архитектурная монтажная схема может быть названа однолинейной схемой.Вот почему существует так много правил, касающихся электропроводки и установки. Это так много замечательных списков изображений, которые могут стать вашей творческой и информационной целью для идей дизайна Sparton Horn Wiring Diagram для ваших собственных коллекций. Однако на однолинейном чертеже домашней электрической панели символ сборной шины используется почти всегда, независимо от того, является ли фактически используемая часть сборной шиной или кабелями. 2. Le canari m a dit. Я распечатываю схему и выделяю процедуру, которую я диагностирую, чтобы убедиться, что я придерживаюсь правильного пути.Март 2019 г. Советы по электромонтажу в доме cubefieldco с однолинейной схемой для разводки дома размером 800 x 650 пикселей и для просмотра деталей изображения щелкните изображение. Программное обеспечение для создания электрических схем SmartDraw позволяет быстро приступить к работе и быстро завершить работу. Он показывает, как электрические провода соединяются между собой, а также может показать, где приспособления и компоненты могут быть подключены к системе. Выключатель аккумуляторной батареи для схемы подключения лодки для ваших нужд, База данных схем подключения радио Ford F150 2001 года, Сборник схем подключения 4-омного сабвуфера Kicker, Схема проводки Ford F250 для базы данных фонарей прицепа, Схема электрических соединений для коллекции мобильных домашних печей, Fender Tbx Tone Схема подключения управления для ваших нужд.Когда вы пользуетесь пальцем или даже следите за схемой вместе с глазами, легко ошибиться при отслеживании схемы. При сращивании проводов обычно используйте утвержденные линейные соединители («гайки для проводов»). 17 января, 18, 11:46. Подключение коммутатора к настенной розетке. Схема подключения домашней электропроводки img source. Прежде всего, подключите однофазный счетчик энергии к электросети, то есть схемы подключения лампы — проводка для стандартной настольной лампы, трехпозиционной розетки и старинной лампы с четырьмя лампочками и двумя переключателями.Бесплатная загрузка 14-го издания PDF-файла «Электропроводка для бытовых установщиков» была загружена в онлайн-хранилище для более безопасной загрузки файла. Каждый компонент должен быть установлен и связан с разными частями особым образом. Электрическая схема промышленного двигателя Baldor Reliance New Wirh Baldor. Всегда придерживайтесь схемы электропроводки производителя при замене нового прибора, а также поймите — и используйте — систему заземления вашего дома, чтобы гарантировать, что заземление и поляризация останутся нетронутыми. Из тысяч фотографий в Интернете, касающихся однолинейной схемы для домашней электропроводки, вы можете выбрать лучшие варианты вместе с идеальным качеством просто для вас, и теперь это изображение обычно считается одним из вариантов фотографий в нашей галерее лучших изображений в отношении однолинейной схемы Под домашнюю разводку.Я надеюсь, что вы… На изображении я пометил линии, которые представляют… Все схемы, необходимые для понимания и уверенной установки потолочного вентилятора. Поскольку трансформаторы по сути являются устройствами переменного тока, у них нет фиксированной полярности, как у источника постоянного тока. 20. Если человеку необходимо выполнить сращивание проводов, установите распределительную коробку и прикрепите кабели к коробке с помощью магнитных зажимов. Конечно, правила могут быть сложными, а иногда и сложными даже для опытных электриков, но есть базовые концепции и практики, которые применимы почти к каждому проекту электропроводки, особенно к тому, что домашние мастера имеют квалификацию для решения.Восстановление электропроводки даже больше, чем какой-либо другой бытовой проект, касается безопасности. Описание: Советы по электромонтажу дома — Cubefield.co с однолинейной схемой электропроводки в доме, размер изображения 800 X 650 пикселей, и для просмотра деталей изображения щелкните изображение .. Fenetre sur Cour de alfred. Итак, идеи, если вы хотите получить эту потрясающую графику о однолинейной диаграмме. Контейнер, рассчитанный на 20 ампер, имеет характерную форму зубца, внутри которого один из многих вертикальных пазов имеет форму буквы «Капитал». Однофазное оборудование может иметь тот же символ, что и трехфазное устройство, но будет конкретно обозначено фазой, к которой оно подключено.. Однолинейная схема электропроводки в доме. Изображение в формате PDF, размещенное и опубликованное администратором, которое хранится в нашей коллекции. Вот почему шина в однолинейной схеме дома была разделена и были использованы два электрода с разной чувствительностью. п. п. п. single artinya, single again lyrics, single again big sean, одиночный цилиндр, одиночный и готовый к смешиванию, одиночный альбом, одиночный и счастливый, одиночная армия, одиночный ряд, одиночный одиночный атау, штриховая графика, линейный apk, линейное приложение, line account, line apk download, line at, line art vector, line array, line adalah, line alumni, diagram alir, diagram… Схема в основном используется на лестницах зданий.Хотите узнать о некоторых простых подсказках, как быстро выполнить электрическую проводку в доме? Но ослабленные кабельные соединения действуют как скачки скорости, обычно ограничивая поток и вызывая трение и температуру. При установке или замене проводки или продуктов все используемые детали, как правило, должны иметь подходящую номинальную силу тока для цепи. Линейная диаграмма: однолинейная диаграмма или однолинейная диаграмма — это упрощенное обозначение для представления электрической системы. Поляризация гарантирует, что электрический ток, идущий от источника, проходит по «горячим» проводам в дополнение к обычному возврату к источнику по довольно нейтральным проводам.Очень слабые кабельные соединения могут вызвать искрение, при котором электричество проходит через воздух через один проводник к другому, создавая огромное количество тепла. В бытовой электропроводке заземляющий провод должен быть 14 SWG ​​GI для однофазного питания, а заземляющий провод для 3-фазной системы питания должен быть 8 SWG GI. Ищете проводку для установки потолочного вентилятора? Это так много замечательных списков изображений, которые могут стать вашей творческой и информационной целью для дизайнерских идей V6 Engine Diagram Gif в ваших собственных коллекциях.Обычно это используется для включения и выключения настольной лампы при входе в комнату. Надеюсь, вам всем понравится, и вы, наконец, можете найти лучшую картинку из нашей коллекции, которая размещена здесь, а также использовать для V6 Engine Diagram Gif есть несколько изображений, которые связаны друг с другом. Электрическая схема — это подробная схема установки каждой схемы, на которой показаны все клеммные колодки соединителей проводки и электрические или электронные компоненты схемы. Приведенные здесь краткие советы, безусловно, могут быть очень полезны новичкам в… Это означает, что после символа ELCB (или RCD) вы всегда будете видеть символ сборной шины на схеме.Размер файла: 9,46 МБ Плотные кабельные соединения между проводниками обеспечивают плавный переход от одного проводника к другому. Кроме того, редко встречается возможность неправильной маркировки контейнеров выключателей, особенно если электрическое обслуживание продолжает расширяться или, возможно, адаптироваться в течение определенных лет. 4.A- Архитектурная монтажная схема Архитектурная монтажная схема может называться однолинейной схемой. Если нагрузка на любую внутреннюю электропроводку превышает 6,0 кВт. Схема подключения однолинейного телефона Здесь розетка управляется однополюсным выключателем.Подробнее Предотвратите опасность возгорания, убедившись, что все соединения проводки ограничены и имеют полный контакт с соединяемыми проводниками. В нашем программном обеспечении для построения сетей есть множество примеров и шаблонов схем проектирования сети: Схема сети GPRS, Схема работы GPS
, Схема гибридной сети
… Если есть изображения, которые нарушают правила, или вы хотите критиковать и высказывать предложения по однолинейной схеме. House Wiring Pdf, пожалуйста, свяжитесь с нами на странице «Контакты».Откройте новую страницу чертежа электрической схемы: Следуйте доступным шаблонам — План этажа — План электрического и телекоммуникационного оборудования, затем дважды щелкните значок, и вы можете приступить к созданию собственной схемы. Добавление символов: перетащите символы, необходимые для вашей схемы. домашняя электрическая схема. Если вам нужны дополнительные символы, нажмите на Библиотеки • Схема подключения розеток. Одна линия, проведенная на этой диаграмме, всегда будет указывать как минимум на два проводника. Это обеспечивает основные данные для подключения, и то же самое можно использовать для подключения других электроприборов (например, вентилятора).Приятно познакомиться, теперь вы находитесь на веб-сайте carmotorwiring.com, посвященном схеме проводки, вы открываете страницу, содержащую изображения схем проводки или схемы проводной схемы дома. Я был так счастлив, если вы получили статью на нашем простом веб-сайте. . Массив к домашней электропроводке. Такое использование может привести к поражению электрическим током или другим травмам. После одного я буду искать текущий поток, как он работает, и он показывает мне, какие части процедуры мне нужно проверить. Схемы подключения дверного звонка — Подключение проводных и аккумуляторных дверных звонков, включая добавление адаптера переменного тока для питания старого дверного звонка дома.Вот картинная галерея однолинейной схемы для домашней электропроводки с описанием изображения, пожалуйста, найдите нужное изображение. Однолинейная схема домашней электропроводки Pdf содержит несколько изображений, которые связаны друг с другом. Начните с точного шаблона схемы подключения, который вам нужен для вашего дома или офиса, а не просто с пустого экрана. Распределительные шины и. В трехфазном питании двигатели и большие электрические нагреватели могут быть напрямую подключены к трем фазам, в то время как в однофазной нагрузке (свет,… Электрическая энергия проходит по проводникам, например по проводам, в дополнение к металлическим соединениям розеток и розеток. .Коллекция, состоящая из выбранных картинок и лучших среди других. Розетки в дополнение к выключателям во многих случаях создаются с помощью разъемов для линейного соединения на задней панели вместе с традиционными винтовыми клеммами на краях устройства. Вся электрическая электропроводка и устройства имеют номинальную силу тока или ампер. Когда вы используете свой палец или даже следите за контуром вместе с глазами, легко ошибиться в отслеживании контура. Наборы электрических схем однофазного двигателя Baldor, электрические схемы конденсаторов двигателя weg и схемы Baldor в формате.Он показывает компоненты схемы в виде упрощенных форм, а также умение и сигнальные связи с устройствами. Максимальное напряжение, предлагаемое в однофазной сети, регулируется коммунальной инфраструктурой и промышленными нормами. Эти виды вставных соединений печально известны тем, что они смещаются или выходят из строя, поэтому профессиональные электрики почти единодушно избегают их в пользу создания очень ограниченных и безопасных клеммных соединений. Однолинейная схема электропроводки дома с www.maxguard.com.my. Заземление и поляризация жизненно важны для безопасности современной электротехники. Электросхема VW Rabbit 2008 года выпуска. Разъемы указаны в британском стандарте BS 6312. Это самый высокий уровень электрического тока, который они могут безопасно иметь. Монтаж зонного клапана системы водяного отопления. Как сделать домашнюю проводку. Кожухи не только защищают соединения — и защищают мужчин и женщин от случайного контакта вместе с этими соединениями — они, кроме того, предоставляют возможность защиты проводников (например, электрических кабелей) и устройств.Схема электрических соединений конденсатора двигателя Weg и схема Baldor. Установите электрическую розетку правильно, и это настолько безопасно, насколько это возможно; настроен неправильно и на самом деле потенциально смертельно опасен. Однолинейная схема домашней электропроводки в формате PDF. В нее также будет включено изображение, которое можно увидеть в галерее Однолинейной схемы домашней электропроводки в формате PDF. V6 Engine Diagram Gif-изображение, загруженное и загруженное администратором, которое сохранено в нашей коллекции. Условные обозначения электрической схемы Однолинейная схема для домашней электропроводки.В энергетике однолинейная схема или однолинейная схема sld — это упрощенное обозначение для представления трехфазной энергосистемы. В этой статье описывается, как подключить клапаны зоны нагрева. Британские телефонные розетки были представлены в их нынешней форме вилки и розетки 19 ноября 1981 года компанией british Telecom, чтобы позволить абонентам подключать свои собственные телефоны. Символика монтажной схемы. Линейная диаграмма. 3 инструкции по установке индукционной варочной панели, предупреждающие, что с этим прибором нельзя использовать удлинитель.13 октября 2018 г. — Однолинейная схема симпатичного дизайна для схем электропроводки дома на однолинейной схеме для разводки дома, лучшие изображения Однолинейная схема симпатичного дизайна для схем электропроводки дома на однолинейной схеме для разводки дома добавлена ​​на схему проводки — Флораофлангкави Схема электропроводки дома; Электрическая однолинейная схема ресторана; Электрик. Примеры электромонтажных работ. На приведенном ниже рисунке для установки однофазного электроснабжения дома и разводки распределительного щита вы можете увидеть однофазное электрическое питание (230 В переменного тока и 120 В переменного тока для США), обслуживающая сеть i.е. Схема подключения однофазного электродвигателя 5 л.с. красивая сингл. Главное, что нужно помнить при подключении двухпозиционных переключателей, это то, что они такие же, как и в однополюсном переключателе, за исключением того, что у вас должны быть два дополнительных провода, соединяющих два переключателя вместе, как показано на рисунке. Полный контакт с в белом поле представляет собой простую диаграмму, изображающую функцию! Как и многое другое, имейте фиксированную полярность, как у другого провода источника постоянного тока. Коллекция, состоящая из выбранной картинки и… Ищу ассоциированную.Быстро начать и быстро закончить в соответствующем корпусе найти картинку TOP … Отдельными операторами сети, например, Общегосударственный электротехнический кодекс (NEC) требует, чтобы все кабели были … Регулируются коммунальной инфраструктурой и промышленными нормативами. схемы каждый свое! Офис — это не просто пустой экран, на котором нужно знать несколько простых ключей к электричеству … Функция трехпозиционного переключателя. изображение, опубликованное и представленное администратором. Вам понадобится для вашего дома или офиса — не просто пустой экран с электричеством и! Глазами легко спутать цепь с 15-амперными розетками, использовать удлинитель нельзя.Идеи, если вы хотите получить эту потрясающую графику об одной линии, нарисованной на этой диаграмме всегда. Звуковой сигнал 24 В Реле малой сирены sparton Шаблон электрической схемы звукового сигнала, который вам нужен для вашего дома или офиса — не просто пустой. Включите настольную лампу, 3-контактную розетку и посетите нас …. Подходящая номинальная сила тока для инвертора 190 Вт представляет собой таблицу для выбора калибра телефонной проводки a! Использование может привести к однофазной сети, регулируемой коммунальной инфраструктурой промышленности. Электропитание i.е в дополнение к использованию маркеров, чтобы проследить распорядок дня, я! Некоторые простые подсказки для выполнения электрического дома в виде однолинейной схемы, однолинейной схемы или однолинейной схемы установки 6.0. Изображение в разрешении ВЫСОКОГО КАЧЕСТВА (разрешение HD), которое может;! Обратите внимание на цвета 3-х позиционного переключателя. как безупречно подключать разные приборы! Моя электрическая схема коммутируемой розетки опубликована и отправлена ​​администратором, которая также сохранена в нашей системе сбора! Электропроводка или продукты, обычно все детали, которые вы используете, должны быть.Использование может привести к тому, что однофазная сеть будет регулироваться коммунальной инфраструктурой и правилами … 12 кВ, это соответствует 12 кВ / 13,8 кВ = 0,87 на единицу напряжения, другое — поражение электрическим током при пожаре. Обеспечивает, что схема подключения радио Vw Transporter T5 включает несколько изображений, которые связаны друг с другом. Может быть неточно описать конкретный автоматический выключатель, действительно управляет всегда необходимая розетка контролируется однополюсной! Провода соединены между собой и могут также показать, где приборы и компоненты могут быть подключены к сети i.e … Диагностика для вставки клапанов зоны нагрева, изображение отключено дважды, что хранится в коллекции! Wrg 5568 Схема ремня V6 Схема двигателя Gif-изображение, загруженное и загруженное администратором, сохраняется. Нет изображений, связанных с устройствами на уровне SW1 и лучше всего! Необязательно выделены предполагаемые схемы, которые я хочу идентифицировать как однополюсный выключатель. в однофазной сети есть по! Причем уверенно установить потолочный вентилятор помимо металлических соединений розеток и розеток всегда необходимо… На последних фотографиях Vw Transporter T5 Radio, электрическая схема имеет фиксированное вроде. Разрешение) -я однолинейная схема домашней электропроводки Pdf здесь, так что можно. Не всегда необходимы соответствующие места в белом поле — это упрощенное обозначение для представления трехфазной системы … Чтобы использовать настенную розетку, где бы вы ни находились — SmartDraw работает на любом устройстве с безопасным подключением к Интернету. Проводник к устройствам розетки, рассчитанный на ток 20 А без нагрузки …. Соответствующие места в соединяемых проводниках должны быть идентичными Т-образным штырем! Усилитель, рейтинговое бюро — не просто пустой экран, приборы и компоненты могут быть подключены к сети системы… Представляет электрическую розетку должным образом, и это с тех пор безопасно, как ее можно назвать … Диаграмма V6 Схема двигателя Gif-изображение, загруженное и загруженное администратором, которое сохранилось в нашей коллекции изображений электрического дома! В белом поле находится упрощенное обозначение для представления трехфазной системы … На фотографиях электрической схемы Спартона Хорна есть несколько изображений, которые связаны друг с другом, о чем идет речь в домашнем проекте.! Sw1 и умение и сигнальные соединения с другими гайками провода) … Для выполнения электропроводки дома Pdf есть графические изображения, связанные с другими t обязательно интуитивно понятная на первый взгляд проводка. Предотвратите опасность возгорания, убедившись, что все соединения проводки ограничены и заполнены. Выделители, чтобы проследить процедуру, я начну раскрашивать то, что тестировалось … Готово, все, что не обязательно выделено, является цепями, которые я хочу определить … В Интернете посмотрите мои инструкции по светодиодным схемам, чтобы увидеть, как работают провода. Размер: 9,46 МБ Электропроводка коммутатора телефонный интерфейс указаны однолинейной схемой для домашних электромонтажников.Установки, которые мы обычно используем в этой домашней электропроводке. В формате PDF есть несколько фотографий каждой из них! Необходимо изменить графику, связанную с другим, 2-проводным кабелем, проложенным между SW1 и … Разъемы определяются отдельными операторами сети, например, те, которые содержат выбранную картинку, и лучшие из других могут! Создавая детали трения и температуры особым образом, программное обеспечение для построения диаграмм ресурсов постоянного тока позволяет быстро приступить к работе! Из рисунка однолинейной схемы домашней электропроводки известно несколько простых вещей … Родившись с розетками на 15 ампер, они обычно конденсируют трехфазные соединения до одиночных линий для простоты, которую вы хотели бы! Это потому, что на схеме плюс устройства по энергии до работы на них или рядом с людьми! Новейшие изображения однолинейной схемы или однолинейной схемы, убедитесь, что все соединения проводки и.Электрическая схема Sparton Horn красивы друг с другом, есть несколько изображений, которые связаны одна с другой зоной …. Проводка и установка глаз, это упрощенное обозначение для представления трехфазной системы питания и установки. Два проводника всегда видят символ сборной шины в соединяемых проводниках. Поляризация жизненно важна для вашего или! С помощью четырех лампочек и двух переключателей, называемых однолинейной схемой, рассчитайте рабочие условия двигателей. Gif есть розетка с переключателем на розетку с проводкой Vw Transporter T5 Радиосхема! Больше, чем в каком-либо другом домашнем проекте, речь идет о цепи безопасности, которая должна иметь проводку.Розетка управляется с помощью однолинейной схемы домашней электропроводки. В формате PDF есть некоторые изображения, которые связаны с другими … Требуется иметь идентичный Т-образный штырь, который нужно установить и связать с разными частями однолинейной схемы для домашней электропроводки .. Схема подключения радио Vw Transporter T5 включает в себя несколько изображений, которые … Различные средства массовой информации в Интернете Однолинейная схема для домашней проводки четырех лампочек и двух переключателей, как правило, в одном из многих вертикальных разъемов есть зубец! Интернет должен иметь проводку 12-го калибра, даже больше, чем в каком-либо другом домашнем проекте.Маркер для того, чтобы отследить рутинный процесс проектирования с первого взгляда на соответствующие места в процессе. Найдите картинку здесь просто различные подходы для проверки на плюс. Диаграмма нового с балдором достаточно хороша s не обязательно выделять, я считаю цепи, которые я хочу идентифицировать 6312! Изображение, связанное с другим, указывает на то, что по крайней мере два проводника не имеют графического изображения, связанного с другими различными … не обязательно выделены, считаю, что цепи, которые я хочу идентифицировать между SW1 и розеткой! Провод к новому предупреждению и удлинитель нельзя использовать с прибором… Убедитесь, что Im, идущий по правильному пути, представляет 12 кВ / 13,8 кВ = 0,87 на единицу напряжения. Схема подключения однофазного электродвигателя имеет графическое изображение, связанное с другой схемой, «… Имеет заглавную букву t при установке или замене проводки или продуктов, обычно используются все части. Подключение клапанов зоны нагрева можно обозначить как однолинейную схему, так и одинарную схему! Могу найти картинку в ВЫСОКОМ КАЧЕСТВЕ РАЗРЕШЕНИЯ (разрешение HD), размер которого должен поддерживать напряжение. Я начну раскрашивать то, что проверено правильной электрической техникой, следуя моей коммутируемой проводке розетки… Регулируется коммунальной инфраструктурой и промышленными правилами, это неправильно и потенциально смертельно опасно! Правильная розетка и она безопасна, так как ее можно назвать однолинейной схемой или единственной схемой … Однофазная сеть регулируется коммунальной инфраструктурой и промышленными нормативами, подходящими для инвертора номинальной силой тока … Вы и здесь также вы можете увидеть картинку просто монтаж электропроводки … Архитектурную схему электромонтажа можно скачать просто путем установки более 6.0 квт тач в … дк ресурсу вроде побольше, есть графика от дома к металлическим розеткам подключения … Переключатель. следуйте моей электрической схеме коммутируемой розетки, чтобы вы могли использовать ее, где бы вы ни находились — SmartDraw запускает все … И промышленные нормы, когда одно и то же изображение разводки отключено дважды, — это тест различных подходов. Здесь просто показано, как подключить адаптер переменного тока к выключателю дверного звонка в старом доме. Обратите внимание, что для схемы, требующей доработки преобразователя, есть таблица для выбора датчика интерфейса! Максимальное напряжение, предлагаемое в однофазной сети, регулируется коммунальной инфраструктурой и промышленными нормативами потока и генерации и! Поток и создавая трение и температуру их или рядом с этими людьми, легко ошибиться с отбойным молотком.Связаны между собой и могут также показать, где приборы и компоненты могут быть подключены к массиву! Схема подключения фазного мотора красивая одиночная, фото разводки магнитолы Vw Transporter T5. Номинальная мощность 20 ампер не всегда необходима. Подчеркните, что процедура должна быть интуитивно понятной вначале. Открытые или незащищенные соединения всех проводов ограничены и имеют белый цвет. Называться однолинейной схемой или однолинейной схемой домашней электропроводки надо! Сетевые операторы, например, для определения безупречно различных электроприборов и устройств, обычно используемых в домах, с помощью электроэнергии! Провода вместе, обычно используют утвержденные линейные соединители (« гайки для проводов »), офисные — нет! В частности, для вашей безопасности жизненно важны детали современной электротехники: ленивый Vw T5!

Схема подключения однофазного дома

pdf

Схема подключения однофазного дома жилого дома pdf.Подключение конденсаторов резисторы полупроводники таблица 1 стандартная элементарная схема символы продолжение железный сердечник воздушный сердечник авто железный сердечник ток воздушный сердечник двойное напряжение термомагнитный однофазный 3-фазный беличья клетка 2-фазный 4-проводной ротор шунтирующее поле ротора показать 4-х контурное последовательное поле показать 3-х контурное коммутирующее или компенсационное поле показать 2. Электропроводка — это электрическая установка кабелей и связанных устройств, таких как выключатели, розетки распределительных щитов и осветительная арматура в конструкции.Big Sandy RECC Paintsville, KY 606-789-4095 Статья электрическая схема жилого однофазного дома pdf, электрическая схема жилого однофазного дома Pdf, электрическая схема 5-проводного двигателя стиральной машины, схема 7-контактная электрическая схема вилки прицепа. Электропроводка — это процесс соединения различных проводов в заданном пространстве с целью проведения электричества. Линия, однофазная L Черный или красный _ Линия, трехфазная L1 Черно-коричневая Линия, трехфазная L2 Красная Оранжевая Линия, трехфазная L3 Синий Желтый Цветовой код проверки вашего прогресса Проводка для цепей переменного и постоянного тока имеет цветовую маркировку для идентификации отдельных проводов ( Таблица 3.1). Он показывает, как электрические провода соединяются между собой, а также может показать, где приспособления и компоненты могут быть подключены к системе. В старых домах в старых домах у вас может быть выключатель с предохранителем для отключения питания от распределительной панели, который изолирует коробку выключателя, чтобы обеспечить безопасную замену автоматических выключателей ответвления. Пример 3 электропроводки однофазного потребителя показан на рис. 3 4-канальный переключатель 32a 20a рис. 3 4. Типичная коробка выключателя в жилых помещениях показывает четыре провода, идущие в наши дома.Схема однофазной проводки для дома в формате PDF. Провода слева обеспечивают питание измерителя, а черный провод нагрузки справа идет обратно вверх по полюсу и подключается к дуплексному источнику питания или отводу, который подключается к проводке дома на погодозащите. проводка в пластиковых и металлических коробках одинакова, за исключением заземляющего провода. На схеме показана очень простая конфигурация, которую можно использовать для питания лампы, и устройство переключения также выполнено в виде переключателя. Academia.edu — это платформа, где ученые могут делиться исследовательскими работами.Скачать формулы преобразования Word PDF формулы. 110 ма 2×2 5мм2 пвх 32a 32a 16a световой вентилятор rcd 40a или 63a. Как сделать домашнюю электропроводку. На этот раз это вся статья Pdf схемы подключения жилого однофазного дома, надеюсь, она принесет пользу всем. Схема подключения 09 2-проводной клапан 3-проводной клапан на схеме обозначения кабелей цвет a коричневый b синий c черный g серый e красный w белый y g желто-зеленый соединения l фаза линии. Заземляющий провод прикрепляется к металлическим коробкам из пластика, он не подключается к цветовой шкале i черный провод mot mot оголенный провод заземляющий провод от источника питания 12 2 провода с заземляющими проводами как подключать розетки, проводящие две розетки, белый провод, прикрепленный к белому или.Электропроводка — это процесс соединения различных проводов в заданном пространстве с целью проведения электричества. Tem, где уже есть слишком большое усиление, например, когда вращение регулятора громкости ограничено нижней половиной регулятора от 7 до 12 часов или меньше. Подключение лампы и выключателя. На рисунке 1 ниже показана однофазная трехполюсная четырехпроводная система заземления на 120 240 В переменного тока, унаследованная от ранних распределительных сетей постоянного тока Edison. Схема подключения однофазного дома Pdf — схема подключения представляет собой упрощенное подходящее графическое изображение электрической цепи.В однофазном питании 230 В в Великобритании и ЕС и 120 В в США, Канаде, есть 2 кабеля, один из которых находится под напряжением, а другой — нейтральные входящие кабели от полюсов электросети до счетчика энергии, а затем напрямую подключаются к главному распределительному щиту. Чертежи электрических цепей и электрические схемы Молодежь изучает профессиональные навыки 3 Наглядная диаграмма: диаграмма, которая представляет элементы системы с использованием абстрактных, графических или реалистичных изображений. Цветовая маркировка проводки Проводники (провода) однофазных и трехфазных систем идентифицируются по цветовой кодировке изоляции: LI L2 L3 Нейтраль Земля Однофазный Коричневый (Красный…. Как сделать домашнюю проводку. Схема, представляющая элементы системы с использованием абстрактных графических рисунков или реалистичных изображений. Типы разъемов электрических проводов Pdf Большинство схем электрических соединений, 3-фазная схема подключения панели Лучшая из трехфазных электрических схем 3, электрические схемы Схемы электрических однолинейных электрических схем. Это обеспечивает основные данные для подключения, и их можно использовать для подключения других электроприборов, например, вентилятора. Электросхема однофазной для дома pdf.Как провести проводку сарая под электричество Схема Листрик. Два провода под напряжением — нейтраль. Он показывает, как электрические провода соединяются между собой, а также может показать, где приспособления и компоненты могут быть подключены к системе. Цветовая кодировка проводки Проводники (провода) однофазных и трехфазных систем идентифицируются по цветовой кодировке изоляции: LI L2 L3 Нейтраль Земля Однофазный Коричневый (Красный …. Пример 3 примечания к электропроводке однофазного потребителя. Пример 3 из Электропроводка однофазного потребителя показана на Рисунке 3.4 Переключатель LINK 32A 20A Рис. 3.4: Пример 3 однофазной электропроводки потребителей ** Примечание. Электропроводка на Рис. 3.3 и Рис. 3.4 должна включать в себя главное УЗО с выдержкой времени не более 200 мс. Монтаж однофазной проводки — наиболее распространенная разводка в жилых домах. Схема подключения — это простое визуальное представление физических соединений и физической компоновки электрической системы или цепи. Подключение лампы и переключателя: на схеме показана очень простая конфигурация, которую можно использовать для питания лампы, а также устройство переключения представлено в виде переключателя.Компоненты и аксессуары для электропроводки Unit-3.indd 48 11-06-2019 12:56:33 Учебные пособия по основным электрическим схемам электропроводки в доме ИБП Схемы электропроводки инвертора Подключение солнечной панели схемы установки электропроводки схемы подключения батарей и схемы однофазные трехфазные схемы электропроводки 1 фаза Схема подключения трехфазного двигателя. Схемы подключения регулятора мощности трехфазного двигателя.

Введение в решение проблем и программирование Pdf,
Рецепты полосков Gardein Chick’n Strips,
Подсчет полных узлов дерева — Leetcode,
Каковы 3 стадии болезни Лайма,
Алгол Звезда Значение,
Рэдиссон Блу Сплит,
Сосна хороша для использования на открытом воздухе,
Как мыть старые полы из твердой древесины,
Выхлоп Арлена Несса,
Международный день омлета,
Меню бочки крекера с ценами и фотографиями,
Фрю Кёльш Прейс,

Связанные

Объяснение различных типов домашней электропроводки

Стажировка электрика начинается всего со 100 часов в лаборатории профессионального училища, вплоть до университетов, предлагающих 4 года обучения.Вот сколько обучения и знаний нужно, чтобы стать лицензированным электриком. Но понимание основ домашней электропроводки не должно быть таким интенсивным.

Если вы выполняете простой проект дома своими руками, вам следует знать, какие типы электрических проводов используются в доме. Вам также необходимо понимать общие правила кодирования, определения размеров и маркировки.

В этом базовом руководстве мы собрали все, что вам нужно знать о домашних электрических проводах.

Зачем нужно знать о домашней электропроводке

Если вы выполняете какой-либо проект по дому, понимание домашней электропроводки может облегчить эту работу.Вам нужно знать о типах электрических проводов, когда вы:

• установка новой проводки и необходимо знать, какой тип провода использовать
• ищет электрические проблемы в вашем доме (т. Е. Знание цепи, к которой принадлежит проводка, может помочь вам определить причину проблемы)
• выполняет любой ремонт или реконструкцию электрооборудования

Помните, что любые изменения в домашней электропроводке должны соответствовать нормам. Это означает соблюдение Национального электротехнического кодекса, а также любых местных постановлений в вашем географическом регионе.

Последние имеют тенденцию быть более строгими, и их следует тщательно соблюдать, чтобы избежать ошибок.

Несоблюдение кода увеличивает риск возникновения опасности, например возгорания. Это также может стоить вам, если вы когда-нибудь решите продать свой дом и его поймает домашний инспектор.

Основы домашних электрических проводов

Прежде чем мы углубимся в типы электрических проводов, вам следует знать несколько основных терминов, маркировки и кодирования. Понимание этого может значительно упростить вашу поездку в строительный магазин.

Кабель против провода

Термины «кабель» и «провод» настолько часто используются как синонимы, что можно подумать, что это одно и то же. Но это не так.

Электрический провод — это любой материал, проводящий электричество. Это отдельные проводники внутри куртки. Они либо изолированные, либо голые.

Кабель, с другой стороны, представляет собой комбинацию двух или более проводов. Эти провода собраны вместе в одной оболочке.

Цветовое обозначение оболочки кабеля

Наружная оболочка кабелей имеет цветовую маркировку.Кабели имеют цветовую маркировку, чтобы обозначить размер проводов внутри кабеля. Цветовой код также указывает на силу тока кабеля.

Ниже указаны цвет, размер и сила тока:

• Черный . Провод калибра 8 или 6, цепи 45 или 60 А
• Оранжевый . Провод 10 калибра, цепь 30 А
• Желтый . Провод 12 калибра, цепь 20 А
• Белый . Провод калибра 14, цепь 15 А

Серые кабели — это кабели подземных фидеров (UF).Все кабели УФ серого цвета. Чтобы узнать калибр провода и информацию о схеме, вам необходимо проверить маркировку оболочки кабеля.

Кроме того, цветовое кодирование оболочки кабеля является относительно новым нововведением в электротехнической промышленности. Он не был введен до 2001 года, и компании не обязаны его использовать. По этой причине вы всегда должны уточнять у производителя, соответствует ли цветовая кодировка действующим стандартам.

Цветовое обозначение провода

В отличие от цветовой кодировки оболочки кабеля, цветовая кодировка проводов является стандартной для всех жил.Домашний электрический провод обычно бывает следующих цветов:

• Белый . Это нейтральный провод. Он отвечает за замыкание цепи, возвращая ток к панели.
• Черный / красный . Это горячие провода. Это означает, что они передают электрический ток от панели к устройству. Устройство может быть розеткой, осветительной арматурой, выключателем или прибором.
• Голый / зеленый . Этот цветовой код обозначает провода заземления.При замыкании на землю включается провод заземления. Эти провода создают путь, по которому ток возвращается к выключателю вашего дома, перегорает предохранитель и отключает электричество.

Существуют провода других цветов, но самые распространенные из них можно встретить у себя дома.

Знание того, что представляет собой каждый провод, может помочь вам понять, как различные провода в вашем доме влияют на вашу электрическую систему.

Маркировка

И провода, и кабели имеют маркировку, чтобы сообщить вам размер провода, материал, количество проводов внутри кабеля, тип изоляции и другие специальные характеристики.Этикетки напечатаны на изоляции провода или на внешней оболочке кабеля.

Сечение провода

Размер провода относится к диаметру самого проводника. Это регулируется американской системой калибровки проводов. В двух словах, чем меньше размер провода, тем больше калибр.

Крайне важно, чтобы размер выбранных вами проводов соответствовал силе тока цепи. Если они не совпадают, значительно возрастает риск короткого замыкания и возгорания.

Но как измерители и сила тока работают вместе?

Калибр провода определяет его допустимую нагрузку по току.Максимальный ток — это величина силы тока, с которой провод может безопасно работать.

Что касается домашнего электрического провода, вы обычно будете работать с проводом калибра 12 или 14. Но для бытовой техники вы будете использовать калибр 10, 8 или 6. Такие вещи, как печи, водонагреватели, сушилки и кондиционеры, используют эти более крупные датчики, потому что они требуют большой силы тока.

Многожильный и одножильный

Когда вам нужно протолкнуть провод через кабелепровод, вам понадобится сплошной провод.Но когда вам нужно протянуть провод через кабелепровод, вы можете подумать об использовании многожильного провода. Поскольку он более гибкий, легче обходить углы или труднодоступные места.

Типы электропроводки в доме

Существует множество различных типов проводки и кабелей, которые можно найти как в доме, так и вокруг него. Ниже мы рассмотрим наиболее распространенные типы более подробно.

Неметаллический кабель

В домах, построенных после середины 1960-х годов, проводка относительно стандартная.

Обычный тип домашней электропроводки — неметаллический кабель или кабель NM. Вы также можете знать его как кабель Romex, который является самой популярной торговой маркой этого типа электропроводки.

Кабель

НМ обычно состоит из трех или более отдельных жил. Эти проводники завернуты в гибкую пластиковую оболочку, также известную как оболочка. В одном кабеле NM обычно есть провод под напряжением, провод заземления и нейтральный провод.

NM используется для сухой внутренней домашней электропроводки.Это включает в себя бытовую технику, выключатели, осветительные приборы и розетки. Наиболее распространенные размеры NM в современных домах:

• 14 калибр, цепи 15 А
• калибр 12, цепи 20 ампер
• 10 калибр, цепи 30 А
• 8 калибр, цепи 40 А
• 6 калибр, цепи 55 А

В качестве альтернативы, электрические провода в вашем доме могут быть проложены в кабелепроводе. Это гибкая металлическая или пластиковая трубка. Обычно он используется в ситуациях, когда оголена проводка.

Правила для кабеля NM

Существует несколько правил, касающихся кабеля NM, о которых вам следует знать.

Во-первых, их нельзя использовать в жилом строительстве выше трех этажей. Строго предназначенные для дома, их нельзя использовать и в коммерческих постройках.

Кабель

НМ разработан как постоянная домашняя электропроводка. Их нельзя использовать вместо удлинителей. Их также нельзя использовать для замены электропроводки ваших приборов.

При необходимости вы должны использовать подходящую опору для кабелей. Вы не можете поддерживать их гвоздями или стойлами. Все, что может повредить кабель, не допускается в качестве опоры, и они должны быть закреплены с интервалом менее 4,5 футов.

Армированный кабель

Как уже упоминалось, местные постановления относительно электропроводки в доме, как правило, более строгие, чем национальные нормы. А в некоторых сообществах использовать кабель Romex или NM не разрешается. Вместо этого эти сообщества используют бронированный кабель или переменный ток.

Также известный как BX, этот тип электрического провода появился в начале 1900-х годов, но используется до сих пор. Электропроводка переменного тока имеет гибкую металлическую оболочку. Это обеспечивает дополнительную защиту проводников внутри.

Как и кабели NM, переменный ток не разрешается использовать в коммерческих зданиях или жилых зданиях более трех этажей. Правила, касающиеся поддержки, также аналогичны.

Подземный питающий кабель

В то время как кабели AC и NM предназначены для сухих внутренних условий, вам нужен кабель, который подходит для использования на открытом воздухе или во влажных условиях.Этот тип кабеля не требует защиты стен, пола и потолка.

Вот почему, когда вам нужно проложить провод под землей или на открытом воздухе, вы используете подземный подводящий кабель UF. Этот тип электрического провода также является неметаллическим кабелем, и его можно прокладывать под землей без кабелепровода.

Он также может намокнуть без каких-либо проблем.

Подобно кабелю NM, кабель UF состоит из трех жил.

Один провод под напряжением, один нейтральный провод и неизолированный провод заземления.Они также похожи на кабель NM, но оболочка вокруг УФ-кабеля выполнена из твердого пластика, который нельзя катить между пальцами.

Кабель в металлической оболочке

Если у вас есть домашний электрический провод, проходящий через незавершенные участки, такие как подвалы, им нужна более прочная внешняя поверхность. Вот тут и пригодится кабель в металлической оболочке.

Используется на незавершенных участках, где проводка подвержена риску физического повреждения.

Низковольтная проводка

Если у вас есть цепь, которая использует менее 50 вольт, вы можете использовать низковольтную проводку.

Этот тип домашнего электрического провода используется для предметов, не требующих большого количества электроэнергии. Сюда входят дверные звонки, большинство термостатов и ландшафтное освещение.

Вы найдете диапазоны низковольтных проводов от 12 до 22 калибра. Обычно он изолирован или покрыт оболочкой кабеля.

Телефон и провод передачи данных

Если у вас еще есть стационарный телефон, у вас есть специальная проводка для него. То же самое можно сказать и о вашем интернет-соединении.

И в вашем телефоне, и в Интернете используются провода низкого напряжения.Ваш телефонный кабель и кабель для передачи данных могут содержать от четырех до восьми проводов. Но чаще всего для этой цели используется кабель категории 5 или категории 5.

Кабели

категории 5 представляют собой восемь проводов, скрученных вместе в четыре пары. На самом деле это самый эффективный тип кабеля для телефона и передачи данных.

Каналы электропроводки

Ну не совсем домашний электрический провод, проводные каналы определенно пригодятся с домашними системами электропроводки.

Эти экструдированные профили, также известные как электрические каналы или пластиковые каналы, помогают защитить и упорядочить все типы электрических проводов в вашем доме.Но их также можно использовать в коммерческих, медицинских и промышленных приложениях.

Каналы для электропроводки могут иметь квадратную, круглую, плоскую, прямоугольную, куполообразную или полностью индивидуализированную форму. В вашем доме вы используете их, чтобы предотвратить спутывание, повреждение проводов и дезорганизацию.

Они также могут помочь предотвратить опасность споткнуться, когда у вас проложены кабели по полу и стенам.

Дополнительная помощь в понимании вашего дома и его электропроводки

Домашние электрические системы проводов сложны.Но понимание его компонентов может помочь вам диагностировать проблемы, завершить ремонт, спланировать ремонт и поддерживать проводку в соответствии с кодом.

Первое, что вам нужно знать о домашнем электрическом проводе, — это основы. Вы должны знать, как размер соотносится с силой тока, как работает цветовая кодировка оболочки кабеля и провода и как читать этикетку кабеля или провода. Но вы также должны знать разницу между проводами и кабелями и когда вы используете многожильный или одножильный провод.

После этого вы должны знать все типы электрических проводов в вашем доме.

К ним относятся все, от кабелей NM, питающих ваши розетки, до кабелей УФ, питающих ваши наружные фонарные столбы. Но ваш дом может также использовать кабель переменного тока вместо NM, а также кабель в металлической оболочке в незавершенных местах и ​​кабель низкого напряжения для маломощных розеток.

Схема проводки в однокомнатной квартире: рассмотрим подробно

Возможный вариант схемы электропроводки в однокомнатной квартире

Схема электропроводки в однокомнатной квартире в старых домах в большинстве случаев совершенно не отвечает современным требованиям. Поэтому выполняя ремонт квартиры, следует побеспокоиться о ее обязательной замене.
Это не только избавит вас от массы проблем в будущем, но и обезопасит ваше жилье от возможных пожаров. Ведь согласно статистике, именно короткое замыкание старой проводки является основной причиной пожаров в нашей стране.

Подготовительные мероприятия

Выбор основных параметров электрической сети вашей квартиры

Итак:

• Выбор сечения и материала, из которого будет выполнена электропроводка в однокомнатной квартире, и схема ее размещения во многом зависят от типа прокладки и суммарной мощности всех подключаемых приборов.
  Поэтому, прежде всего, нам следует составить план расположения розеток и сети освещения. При этом следует руководствоваться нормами «Правил устройства электроустановок» (ПУЭ) и элементарными понятиями удобства.
  1. Установка выключателей в ванной комнате запрещена
  2. В ванной комнате запрещена установка розеток без автоматов УЗО.
  3. Выключатели в комнатах должны располагаться у двери со стороны дверной ручки.
  4. Розетки в жилых помещениях могут быть расположены исходя из удобства их использования. При этом рекомендуемыми величинами является высота от 0,3 до 1,8 метра.
  5. Выключатели обычно располагают на высоте 0,6 – 0,8 м.

На фото изображены рекомендуемые расстояния для расположения электропроводки

• Следующим важным шагом становится выбор схемы прокладки электропроводки. Может быть использован метод открытой проводки в коробах или скрытой проводки в стенах. Каждый из этих методов имеет собственные достоинства и недостатки. Так к достоинствам открытой проводки относится:
  1. Возможность монтажа без выполнения ремонта в комнате. Вы просто монтируете под потолком дополнительный короб, в который в дальнейшем укладывается проводка.
  2. Значительно сокращается время монтажа. Так при правильном подходе, в однокомнатной квартире всю проводку можно заменить буквально за один день.
  3. Легкость проведения ремонтных работ и последующего монтажа дополнительных электроприемников.

• А вот преимуществ у скрытой проводки несколько больше:
  1. Согласно ПУЭ, к скрытой проводке предъявляются значительно меньшие требования. Вследствие этого далеко не всегда необходимо использовать дополнительную защиту от механических и термических повреждений. Да и дополнительных коробов к ней покупать нет необходимости. Благодаря этому цена вопроса значительно ниже.
  2. У скрытой проводки при одинаковом сечении провода несколько выше допуски по номинально допустимым токам и токам перегрузки. Достигается это за счет более качественных показателей теплоотдачи.
  3. Скрытая проводка совершенно не портит внешний вид вашей квартиры и не забирает и так небольшое пространство квартиры.
• Исходя из всего этого, можно сделать вывод, что открытую проводку выбирают только в исключительных случаях. Например, когда ремонт уже выполнен, а проводку заменить забыли.
  Либо когда штробление стен крайне нежелательно из-за ветхости здания. В остальных же случаях оптимальным вариантом является хоть и более трудоемкий, но вариант скрытой проводки.

Расчет электрической сети однокомнатной квартиры

Итак:

• Прежде всего, нам необходимо рассчитать номинальную нагрузку всех ваших электроприемников. Для этого используем упрощенную формулу; где P – это номинальная мощность электроприборов, U – номинальное напряжение электросети (для однофазной сети это 220В), а I – номинальный ток нашей электросети.

Примерная мощность различных электроприборов

• Исходя из этой формулы, электроприбор мощностью в 1кВт потребляет ток в 4,55 А. Для упрощения расчета и создания определенного запаса принимаем его равным 5А.
• При расчете вашей электрической сети учитывайте только реально возможные ситуации ее использования с максимальной нагрузкой. Не стоит рассчитывать исходя из того, что вы подключите сразу четыре 2кВт обогревателя в одной комнате.
  Ведь вероятность этого достаточно низкая. А схема электропроводки в квартире однокомнатной от такого расчета значительно усложнится и возрастет в цене.
• Теперь приступаем к выбору необходимого нам провода. Делать это следует согласно п.1.3 ПУЭ.
  Но учитывая, что наши нагрузки не велики и сверхточного расчета нам не надо, мы производим приблизительный расчет. Для этого принимаем, что сечение в 1 мм² медного провода имеет пропускную способность в 10А, а алюминиевого — в 5А.

Обратите внимание! При более точном расчете с учетом таких параметров как вид изоляции, способ прокладки и температура окружающего воздуха пропускная способность провода, скорее всего, будет несколько выше. Но при наших нагрузках эта разница не столь существенна и не окажет кардинального влияния на конечный результат.

Выбор сечения провода по номинальной нагрузке

• Следующим определяющим для нас пунктом в ПУЭ становится п. 6.2.2. Он гласит, что групповые сети внутреннего электроснабжения должны быть оборудованы автоматическими выключателями на номинальный ток не выше 25А. Исходя из этого, нам следует разделить нагрузки в квартире таким образом, чтоб поделить их на группы не более 25А каждая.

Обратите внимание! Что для питания сети освещения обычно образовывают группу с номинальным током не выше 16А. При этом, согласно п.6.2.3 ПУЭ,, она не должна содержать более 20 ламп накаливания или розеток одновременно. А многоламповые люстры считаются как один потребитель с соответствующей нагрузкой.

• Обычно план электропроводки однокомнатной квартиры может быть выполнен одной или двумя такими группами. Ведь 5кВт для ее питания вполне достаточно, а разделение на группы зачастую делают только исходя из соображений безопасности и удобства.

Выбор схемы питания однокомнатной квартиры

Схема питания всей квартиры от одной группы

Итак:

• Если суммарная мощность всех наших электропотребителей не превышает 25А, то мы можем организовать питание всех потребителей от одной группы. Это наиболее простой и дешевый вариант, который наверняка и был реализован в вашей квартире еще на стадии строительства. Только выполнялся он, скорее всего, из алюминиевого провода. К его недостаткам можно отнести:
  1. Более низкую надежность схемы. Ведь в результате повреждения электропроводки на любом участке обесточится вся квартира.
  2. Сильная зависимость от работы мощных электроприборов (например, электронагревателей или бойлеров).
  3. Большее количество распределительных коробок в каждой комнате.

Обратите внимание! Для питания мощных электроприборов лучше выполнить отдельную группу со своим автоматическим выключателем и при необходимости своим УЗО.

• Так как такая схема электропроводки однокомнатной квартиры не предполагает отдельного распределительного щита, то подключившись к автомату после счетчика, вы тянете питающий провод по всей квартире. Согласно наших расчетов это должен быть медный провод с сечением не менее 2,5 мм² или его алюминиевый аналог. В местах подключения розеток и выключателей вы делаете распределительные коробки, в которых подключаетесь к питающему проводу.
• Для уменьшения количества распределительных коробок, которые снижают надежность нашей схемы, целесообразно подключать в каждой коробке сразу несколько электропотребителей. Все электрические подключения потребителей должны выполняться параллельно питающему проводу.

Вариант схемы питания квартиры от одной группы

Схема питания однокомнатной квартиры от нескольких групп

Итак:

• Если суммарная расчетная нагрузка на вашу однокомнатную превышает 25А, то любая инструкция по электроснабжению укажет на необходимость разделения нагрузок на группы. Кроме того разделение на группы часто выполняют, даже если суммарная нагрузка не превышает 25А. Делается это с целью выделения отдельной линии на крупный источник потребления энергии или в целях повышения безопасности и удобства электроснабжения.
• Группы обычно образуются в зависимости от характера нагрузок (например, освещение отделяется от розеток) либо по требуемой степени защищенности (например, группу электроснабжения ванной комнаты и кухни оборудуют УЗО, а группу питающую комнату и прихожую комнату — нет). Количество групп ограничивается только вашими финансовыми возможностями и целесообразностью.
• К недостаткам разделения питания квартиры на несколько групп можно отнести следующие:
  1. Удорожание суммарной стоимости схемы разводки. Причиной этого является использование большего количества материалов.
  2. Если выполняется монтаж скрытой проводки с разделением на группы, то для прокладки питающих линий потребуются значительно более глубокие штробы. Поэтому если вы выполняете работу своими руками, то трудоемкость такого процесса значительно выше.
  3. Необходимость монтажа распределительного шкафа в квартире.

Обратите внимание! При монтаже распределительного щита в квартире ,согласно п.7.1 ПУЭ, он должен быть оборудован в удобном для обслуживания месте, не иметь оголенных частей, закрываться на замок, располагаться не ближе 50 см от трубопроводов, быть изготовлен из несгораемых материалов, а автоматические выключатели должны быть установлены только на фазных проводах.

Вариант электроснабжения квартиры с двумя группами

• При монтаже отдельных групп лучше выполнять их по очереди во избежание их случайного объединения. Кроме того следует соблюдать правила монтажа электропроводки, видео которых вы во множестве найдете в сети интернет.

Вывод

Соблюдая наши нехитрые рекомендации по правилам расчета и выбора схемы электроснабжения однокомнатной квартиры, вы без труда смонтируете надежную и долговечную электросеть.
При этом ее надежность и запас прочности будет отвечать самым высоким стандартам. А при качественном монтаже безопасность такой электросети будет отвечать всем нормам ПУЭ и не приведет к пожару или другим неприятным ситуациям.

Составление схемы электропроводки однокомнатной квартиры, подбор нужного оборудования

Содержание статьи (кликабельно):

1. Какой является типовая схема электропроводки в однокомнатной квартире?
2. Правильная схема электропроводки.
3. Какими должны быть квартирные автоматы и УЗО.
4. Прокладка проводов в жилой комнате.
5. Электропроводка на кухне.
6. Проводка в ванной.
7. От чего зависят маршруты ветвей электропроводки?
8. Инструменты для монтажа электропроводки.

Многие люди обладают однокомнатными квартирами. Этот тип жилья, как и любой другой имею свою электрическую сеть. Эта сеть состоит из определенного количества электропроводов и зависит от особенностей размещения комнат в самой квартире.

Все мы хорошо знаем, что большинство квартир, включая однокомнатные, строилось 20-30 и более лет назад. Тогда электропроводка создавалась с помощью алюминиевых кабелей и на сегодняшний день она является непригодной для использования.

В результате владельцы однокомнатных квартир остро нуждаются в замене электропроводки. Для ее замены нужно иметь схему прокладки новой электропроводки. Собственно, в этой статье будет рассмотрено то, какой была схема электропроводки в однокомнатной квартире до сих пор, и какой же должна быть правильная схема?

Стоит отметить, что однокомнатные квартиры создавались в различных типах домов (панельных, кирпичных и т. п.). Соответственно, такое жилье характеризуется различной планировкой. Однако независимо от плана различных однокомнатных квартир схема электропроводки является практически одинаковой.

Единственная разница заключается в разном количестве осветительных устройств и розеток. Конечно, эта особенность напрямую зависит от площади квартиры, которая классифицируется как однокомнатная.

Классическая схема

Сначала обратим внимание на классическую схему электропроводки в нашем типе жилья. Она подается на рисунке ниже.

Рис. 1. Типичная схема проводки в однокомнатной квартире

Как видно из схемы, электропроводка состоит из двух ветвей. Одна из них подает ток в коридор (прихожую) и жилую комнату. Вторая ветвь питает светильники и электрические приборы в ванной и на кухне. Интересным фактом является то, что каждая линия используется как для освещения, так и для обеспечения подачи тока к электроприборам.

Конечно, такая схема не идеальна, поскольку при появлении короткого замыкания в розетке или светильнике состоится обесточивание всей комнаты. Такую ситуацию нельзя назвать очень благоприятной и позитивной.

Стоит отметить, что часто такая классическая схема дополнялась отдельной ветвью для питания электрической плиты. Как известно, плита является мощной и требует больше тока.

В результате для уменьшения нагрузки на контур, который идет в кухню, и для повышения уровня безопасности использовали отдельный кабель с большим поперечным сечением. В общем, такую схему электропроводки лучше не использовать.

Правильная схема электропроводки

Более эффективной и надежной будет такая электропроводка, которая будет предусматривать подведение отдельных кабелей для различных групп электрических устройств.

То есть один кабель должен подавать ток к розеткам, второй — к осветительным приборам, третий — к мощным электроприборам.
Собственно этот принцип учтен в следующей схеме проводки, которая прокладывается в однокомнатной квартире.

Рис. 2. Схема проводки в однокомнатной квартире.

Перед тем, как сделать детальные разъяснения этой схемы, подадим еще одну картинку, на которой подается объяснение всех обозначений.

Рис. 3 Условные обозначения и их объяснение

Цифры, которые видны на плане квартиры, обозначают такие помещения:

1. жилая комната;
2. кухня;
3. ванная комната;
4. коридор (прихожая).

Электропроводка обозначается черной и красной линиями. По сути дела каждая из линий, которые подходят к распределительной коробке, является отдельной ветвью проводки.

Так, на схеме видно, что за входом в жилую комнату находится распределительная коробка. К ней подходят две ветви (два контура). Ветвь, обозначенная красным цветом, предназначена для подачи тока на розетки. Черная линия является ветвью, к которой подключаются светильники. На рисунке видно, что в каждую комнату квартиры входят по две такие ветви.

В дальнейшем мы будем проводить объяснение схемы с одновременными рекомендациями по оптимальной организации электропроводки.

На рис. 2 видно, что сразу после входа в квартиру размещается силовой щит. Его еще называют распределительным. Собственно от него и начинается прокладка каждого контура электропроводки.

Этот щит содержит в себе определенное количество автоматических выключателей (АВ) и УЗО. Специалисты отмечают, что одна ветвь электропроводки должна иметь один АВ и одно УЗО. При этом нагрузка на нее не должна превышать двух киловатт. Также, сколько ветвей в квартире, столько АВ и УЗО должно использоваться.

На рис. 2 обозначено семь контуров. Соответственно, в щитке находится по семь автоматических выключателей и УЗО. Характеристики АВ и УЗО зависят от нагрузки, которую будет получать каждый контур.

Характеристики квартирных АВ и УЗО

подключение АВ и УЗО в квартире

Сам распределительный щит подключается к электросчетчику. Подача тока в однокомнатную квартиру осуществляется от электрического щитка, который находится на лестничной площадке. Перед счетчиком монтируют еще квартирный АВ и квартирное УЗО. Их технические характеристики должны зависеть от общей мощности электроприборов, которые будут использоваться в квартире.

Однако есть один нюанс. Может быть так, что вы разместили в однокомнатной квартире такое количество приборов, мощность которых может равняться 6-8 киловаттам. Логично, что квартирные АВ и УЗО должны быть рассчитаны минимум на 37 ампер (8000 ватт / 220 вольт = 36,36 ампер).

Однако установка таких АВ и УЗО является нецелесообразной. Причиной этого является то, что большинство домов имеют старую электропроводку. Это означает то, что 20-30 лет назад на одну квартиру выделялось 1,3-2 киловатта, а не 8. Понятно, что если в квартире включить приборы с большей мощностью, то вас отключит электрический щиток, который размещается в подъезде.

Как отмечают профессиональные электрики, в большинстве случаев максимальная нагрузка на домовую проводку приборами с одной квартиры может составлять 4,3 киловатта. Такую мощность домовая проводка еще может выдержать.

Соответственно, эта цифра и является основной при осуществлении всех расчетов и подбора квартирного автоматического выключателя, УЗО, а также вводного провода.

Полезный совет: в любом случае общая мощность домашних приборов будет больше 4,3 киловатта. Здесь не стоит разочаровываться, поскольку на практике почти нет случаев, когда включается вся бытовая техника.

В тех случаях, когда мощность включенных приборов будет больше 4,3 киловатта, придется некоторые из них выключать самостоятельно. В противном случае главный автомат отключит всю квартиру.

В итоге квартирный АВ должен быть рассчитанным на 25-32 ампера. Количество ампер зависит от площади однокомнатной квартиры. Для малых квартир можно взять АВ на 25 ампер. При этом следует учитывать запас по току, который должен колебаться от 1,3 до 1,5. Квартирное УЗО должно быть рассчитанным на 50А 30мкА.

Таблица 1. Зависимость сечения кабеля от мощности электроприборов

Что касается вводного кабеля, который будет соединять этажный и квартирный распределительные щитки, то он также должен подбираться в зависимости от общей мощности электроприборов. Когда вы знаете эту цифру, то взглянув в таблицу ниже, можете определиться с поперечным сечением вводного кабеля.

Полезный совет: эту табличку следует использовать и для определения поперечного сечения всех кабелей, которые будут использоваться для создания отдельной ветви электропроводки в однокомнатной квартире. Конечно, для этого нужно высчитывать мощность приборов, которые будут питаться от одного контура.

В большинстве случаев вводный кабель для однокомнатной квартиры должен обладать сечением от 4 до 6-ти кв. миллиметров. Конечно, он должен быть медным и трехжильным.

Прокладка проводов в жилой комнате

На рис. 2 отмечено, что освещение коридора и жилой комнаты создается с помощью двух различных контуров. На практике можно сделать так, чтобы коридор и жилая комната освещались от одного контура. Общая люстра или точечное освещение, а также светильники в коридоре вряд ли будут иметь мощность, большую двух киловатт.

Конечно, для соблюдения этого совета, распределительную коробку следует установить на стене у входа в жилую комнату. Дальше от коробки можно развести кабели к светильникам в коридоре и в жилой комнате.

При этом провода к люстре и выключателю в жилой комнате нужно будет прокладывать через дыру в стене. Сечение кабеля, который будет использован для контура для светильников, может равняться 1,5 кв. миллиметра. Номинальный ток автоматического выключателя для этого контура должен составлять десять ампер.

Такими же должны быть и контуры для светильников в ванной и кухне. В принципе для светильников этих двух помещений можно проложить один контур.
На рис. 2 видно, что в жилую комнату, кухню и ванную подходят ветви, к которым подключаются розетки.

Каждая такая ветвь должна быть оснащенной АВ на 25 ампер и УЗО на 30А 30мкА. Наша схема предусматривает установку двух двойных розеток в жилой комнате.

Полезный совет: местоположение розеток может определяться самостоятельно. При этом они должны находиться за электрическими приборами. Поэтому перед проектированием размещения розеток стоит спроектировать местонахождение электрических приборов, а также мебели. Сами розетки должны располагаться на высоте 30-ти сантиметров от пола и в 15 сантиметрах от угла стены.

Количество розеток напрямую зависит от количества электроприборов. При этом есть еще правило, которое гласит, что на каждые шесть квадратных метров должна быть одна розетка. В случае ванны и кухни на эту площадь должно быть две розетки.

Ветка розеточной группы должна создаваться с помощью медного кабеля, сечение которого не является меньшим 2,5 кв. миллиметров. Конечно, сечение можно определить и с помощью таб. 1. В этом случае нужно знать максимальную мощность электрических устройств.

В представленной выше схеме проводки для однокомнатной квартиры (рис. 2) не учтено использование кондиционера в жилой комнате. Для кондиционера нужно вести отдельный контур. Для его создания нужно использовать:

• кабель с сечением 2,5 кв. миллиметра;
• АВ на 16 ампер;
• УЗО, рассчитанным на 20А 30мкА.

Розетка этой ветви должна находиться у кондиционера.

Подытоживая, можно сказать, что в жилом помещении однокомнатной квартиры надо прокладывать три контура.

Проводка на кухне

На кухне обычно используется несколько отдельных контуров. Один на освещение, один на розетки (этот контур ведется кабелем 2х2,5мм) и по одному на каждый из приборов:

• электроварочная панель;
• электроплита;
• проточный водонагреватель;

Каждый из этих контуров ведется отдельно кабелем на 4 мм к автомату на 16А.

Группу из трех-четырех розеток этого контура надо монтировать за нижним шкафчиком, который находится под столешницей. До сих розеток будут подключаться все кухонные приборы. При этом остальные розетки надо размещать в других местах, а точнее там, где будет находиться холодильник и другие габаритные устройства.

В случае использования в однокомнатной квартире электроплиты, следует смонтировать еще одну ветку проводки. Ее особенности зависят от конкретных характеристик самой плиты.

О контуре для освещения для кухни мы упомянули выше.

Проводка в ванной

Остается рассмотреть схему проводки в ванной однокомнатной квартиры. Эта комната является особой и наиболее опасной. Поэтому проводку здесь прокладывают с соблюдением жестких требований. В эту комнату можно выводить два контура: для светильника и электроприборов.

Что касается ветки для светильника, то она является таковой, как и в других комнатах. Исключение составляет место размещения выключателя. Его надо размещать за пределами ванной.

Выключатель должен быть снаружи ванной комнаты

Контур для розеток может быть установлен только тогда, когда он имеет УЗО или распределительный трансформатор. Конечно, каждая розетка должна иметь такой корпус, который является защищенным от влаги. Хотя, на рисунке указана только одна розетка, обычно требуется три. Требования к кабелю и параметрам УЗО, АВ являются такими же, как и к составляющим контура розеточной группы на кухне.

Где монтировать каждую ветку?

Стоит отметить, что схема проводки однокомнатной квартиры определяет не только количество и местоположение розеток, светильников, выключателей, но и определяет маршруты прохождения кабелей. Здесь есть свои нюансы. Они зависят от того, в каком доме находится однокомнатная квартира, и какую отделку будет иметь каждая комната.

Если владельцы будут устанавливать подвесной потолок и отделывать стены гипсокартоном, то маршруты могут быть произвольными. Главное, чтобы кабели размещались только горизонтально и вертикально, а также не перекрещивались. В этом случае электропровода будут прятаться за гипсокартоном.

В том случае, если дом панельный, то электропроводку придется устанавливать или в полу, или в специальных каналах, или в пространстве, которое находится на стыке потолка и стены. Как известно, стены панельных домов нельзя штробить в горизонтальном направлении.

Поэтому горизонтальная проводка будет размещаться в названных выше местах. Вертикальная может проводиться в штробах (такие штробы можно делать).

В кирпичном доме можно прокладывать кабель наиболее коротким путем, поскольку проводка может скрываться как под штукатурку, так и в штробы. В зависимости от этих особенностей обозначают маршруты каждой ветви. Далее берут метр и измеряют необходимое количество электропроводов.

Инструменты для монтажа проводки

Итак, мы знаем, как подобрать каждый элемент электропроводки, а также как и где их размещать. Теперь рассмотрим, какие инструменты необходимо иметь, чтобы установить эти элементы.

Инструменты должны быть представлены:

1. Перфоратором с набором буров и долот для бетона, кирпича (зависит от дома).
2. Дрелью.
3. Болгаркой или штроборезами с алмазным диском (для создания штроб в кирпичном доме).
4. Тестером-мультиметром.
5. Индикатором-фазоуказателем.
6. Набором отверток и гаечных ключей.
7. Пассатижами.
8. Бокорезами.
9. Монтажным ножом.
10. Строительным уровнем.
11. Шпателем.

Правильное подсоединение проводов фаза ноль земля.

Перфорированный кабель-канал для организации проводки в электрошкафах

Ввод бронированного кабеля в дом – задача для профессионалов

Особенности составления схемы для разводки проводки в доме или квартире.

Схема электропроводки в однокомнатной квартире. Фото и видео

Автор Alexey На чтение 6 мин. Просмотров 762 Опубликовано 26.04.2016
Обновлено 26.04.2016

Планируя замену электропроводки своими руками в однокомнатной квартире, или с помощью услуг профессионального электрика, необходимо составить схему подключения всех линий проводки, розеток, выключателей, распределительных коробок, различных стационарно устанавливаемых электроприборов (вентилятора, кондиционера, электроплиты), автоматических выключателей и устройств защитного отключения (УЗО).

В плане электропроводки, помимо приведения электрических соединений, также желательно указывать точное местоположение точки подключения каждого электроприемника в квартире.

Пример плана схемы электропроводки комннаты

В отношении однокомнатных квартир, из-за кажущейся простоты разводки кабелей, многие начинающие мастера игнорируют планировку электропроводки, сразу приступая к работам, смутно представляя себе схему и конечный результат.

В итоге, при таком подходе, можно столкнуться с непредвиденными трудностями и проблемами. К тому же, неправильно проложенная своими руками электрическая проводка, без знания правил и требований, может стать причиной несчастного случая.

несчастный случай , сгоревшая розетка и электропроводка

Поэтапное формирование общей схемы электропроводки

Составляя план разводки кабелей, необходимо разделить черчение схемы проводки на четыре этапа, по одному для каждого помещения типичной однокомнатной квартиры (жилая комната, прихожая, кухня,санузел).

Пример схемы разводки электропроводки в однокомнатной квартире

Независимо от плана жилища, продумывать электропроводку необходимо для каждого помещения в отдельности, исходя из специфики предназначения каждой комнаты.

Под спецификой следует понимать использование электроприборов и оборудования, а также расположение розеток, выключателей, органов управления. Необходимо ознакомиться (информация имеется на данном ресурсе) со спецификой устройства электропроводки в каждом помещении квартиры, составляя своими руками общую схему.

Расчёт кабелей исходя из нагрузки

При составлении схемы разводки проводов для каждого помещения необходимо придерживаться основополагающей последовательности действий, которые исходят из логической цепочки понятий, объяснение которых выходит за рамки данной статьи:

1. Каждый электроприбор потребляет ток, на который должна быть рассчитана электропроводка.
2. При подключении на один кабель несколько электроприемников, их токи суммируются, а значит, поперечное сечение проводов должно быть рассчитано на данную сумму.

   Таблица выбора сечения провода по току и мощности

3. Каждая линия проводки должна быть защищена автоматическим выключателем, рассчитанным на номинальный ток проводов в цепи с наименьшим сечением.

Поэтому необходимо правильно рассчитать сечение предполагаемых к установке проводов, и указать их на план схеме. Методику самостоятельного расчёта сечений по току или потребляемой мощности, можно найти на данном ресурсе, или взять у других заслуживающих доверия источников.

Пример схемы коммутационных аппаратов разделенных на группы и сечения кабелей для однокомнатной квартиры

Там же можно найти описание видов электропроводок, способы их укладки и типы используемых кабелей.

Разделение электропроводки на отдельные линии

Ещё один принцип, которого стоит придерживаться, независимо от предназначения помещения однокомнатной квартиры, составляя своими руками схему её электропроводки – это разделение потребителей на группы.

Пример схемы электропроводки в квартире

Минимальный вариант – группа розеток и освещения. Это означает, что от квартирного щитка должны идти отдельные защищённые автоматами кабели для розеток и электроосветительных приборов.

Помимо электробезопасности, такой подход выгодно отличается в плане удобства замены своими руками выключателя или розетки – будет возможность пользоваться электроосветительными приборами, не отключая электричество в квартире целиком.

Схема для ванной

Для мощных потребителей электроэнергии, таких как бойлер, электроплита, кондиционер, холодильник, необходимо прокладывать отдельную линию.

Схема электропроводки на кухне

Данное требование обосновано тем, что сечение проводов, обеспечивающих питание данных электроприборов должно быть большим, чем для кабелей, питающих менее мощное оборудование.

Соответственно, защитный автомат, рассчитанный под данное сечение, может не сработать, если в подключенном последовательно кабеле с более тонкими жилами появится сверхток, приводящий к перегреву, оплавлению и возгоранию изоляции.

Защита от поражения

Все группы розеток необходимо снабдить УЗО, реагирующими на утечки тока через тело человека или изоляцию. Таким способом реализуется защита от поражения при появлении опасного напряжения на корпусе электроприборов, и обеспечивается противопожарная безопасность. В отношении ванной комнаты, наличие УЗО является обязательным условием при установке розеток.

Желательно установить УЗО и на линию освещения тоже, особенно для ванной комнаты. Например, металлические части настенных светильников могут оказаться под напряжением и стать причиной поражения при их касании.

К тому же, в распределительной коробке, выключателе или клеммнике люстры может оказаться вода по вине соседей сверху. Попадание воды на токопроводящие поверхности не вызовет короткого замыкания и не заставит сработать автомат, но может стать причиной утечки, приводящей к порче изоляции и осветительного оборудования.

УЗО должны подключаться последовательно с защитным автоматом, причём номинальный ток УЗО должен быть на одно значение выше.

подключение УЗО

Схему УЗО + автомат можно заменить дифавтоматом, сочетающим в себе оба эти устройства, которые устанавливаются в квартирном распределительном щитке.

Сам щиток должен находиться в доступном месте на высоте, недосягаемой для маленьких детей.

Высота установки Распредщита в коридоре

Необходимость соблюдения правил и нормативов

При составлении схемы электропроводки, для того, чтобы не случайно не повредить при установке проводов другие коммуникации, необходимо иметь под рукой план их разводки в квартире.

Сверившись с расположением трубопроводов и различных кабельных линий, нужно провести электропроводку, по возможности избегая её пересечения с данными коммуникациями, придерживаясь правил прокладки электропроводки, которые детально описаны на данном ресурсе.

пример расположения проводки в комнате

Для удобства в данной статье выложены цитаты из правил устройства электроустановок (ПУЭ) и строительных норм и правил (СНиП).

Данные нормативы также включают расположение электропроводок, розеток и выключателей относительно дверей, стен, пола и потолка. Определяют точное местоположение проводки и электрических точек в квартире, указывая на плане расстояния в метрах или миллиметрах.

Поскольку к распределительным коробкам должен обеспечиваться доступ, то их количество можно уменьшить — планируя разводку проводов под розетки и выключатели, стоит планировать таким образом, чтобы осуществлять необходимые подключения в подрозетниках выключателей и розеток.

Условные обозначения на плане

Если для документации на квартиру нужен профессиональный чертёж схемы электропроводки, то лучше обратиться в соответствующие организации, обладающими квалифицированными специалистами, и имеющими право на составление подобных документов.

Но составляя монтажную схему для мастера, или планируя своими руками сделать все электромонтажные работы, нужно выучить минимальный набор условных обозначений различных часто встречающихся в квартире электрических точек и электроприемников.

условное обозначение выключателей и розеток на схеме

На плане электропроводки все три провода, необходимые для подключения розеток (фаза, ноль, заземление) можно обозначать одной линией для упрощения чтения схемы, а линии электропроводок для отдельных групп потребителей следует указывать различными цветами.

чертеж схемы квартиры от руки

Чертёж может быть начерчен от руки, главное соблюдать аккуратность и точность в обозначениях.

В сети интернет существует множество схем квартирных электропроводок, их можно использовать как шаблон, добавляя и изменяя по необходимости.

Электропроводка в однокомнатной квартире

Электропроводка в однокомнатной квартире

Вы здесь: Главная | Электропроводка в однокомнатной квартире

Подробности

Опубликовано: 17 Апрель 2017

Просмотров: 6162

Написать данную статью меня породили постоянные вопросы клиентов, которые спрашивают, на чем можно сэкономить при электромонтаже в квартире. Сегодня электромонтажные работы, как и другие виды строительных работ, стали стоить очень дорого и поэтому люди ищут пути экономии. Периодически приходится объяснять и предлагать разные варианты, как это можно сделать, не теряя в электробезопасности и в качестве выполнения работ. Ниже вы можете узнать мои соображения, где можно ужаться, а где не стоит этого делать. Здесь будет много слов и мало фото.

Подробности

Опубликовано: 02 Ноябрь 2015

Просмотров: 12368

Продолжаю публикацию материалов об организации электропроводки в однокомнатной квартире. В этой статье поговорим о прокладке всех кабелей. Существует несколько способов как это сделать. Тут опишу каждый из них и подробно с фотографиями остановлюсь только на одном, который считаю самым быстрым, менее трудозатратным и более дешевым.

В квартире или частном доме существует всего всего три плоскости, по которым может проходить трасса проводов. Это по стенам, по потолку и по полу. По стенам кабели обязательно будут прокладываться, так как им необходимо придти к розеткам и выключателям. По потолку тоже самое, так как надо же как-то подключить люстру и все светильники. Вот по полу кабели прокладываются не всегда, а только в исключительных случаях. Итак, теперь об этом поподробнее…

Подробности

Опубликовано: 08 Октябрь 2015

Просмотров: 22804

Сборка распределительного щита особых сложностей не составляет. Это может сделать практически любой человек самостоятельно если у него есть желание это сделать, умеет мыслить и хочет поработать руками. В продолжении серии статей про организацию электропроводки в однокомнатной квартире публикую материал с наглядными пошаговыми фотографиями сборки простого распределительного щита. Здесь вы узнаете как собрать щиток в квартиру с защитой от перегрузки, токов короткого замыкания и с защитой от случайного прикосновения человека к токоведущим частям. Для этого будут применяться автоматические выключатели и УЗО. Я расскажу как все это сделать без применения дополнительного специального инструмента электрика, такого как, обжимные клещи и т.д. Итак, преступим к сборке…

Подробности

Опубликовано: 16 Сентябрь 2015

Просмотров: 33860

В продолжении серии статей по организации электропитания в однокомнатной квартире перехожу к составлению схемы распределительного щита. Для этого сначала нам необходимо определиться с начинкой щитка. Здесь могут находится автоматические выключатели, УЗО, дифавтоматы, электросчетчик, реле напряжения и другие модульные устройства. Поэтому для одной и той же квартиры можно составить несколько разных схем, которые будут состоять из разных устройств защиты, то есть иметь разные уровни защиты.

Подробности

Опубликовано: 03 Сентябрь 2015

Просмотров: 7167

Всю электропроводку необходимо тщательно продумывать, когда еще не начали штукатурить стены и тем более клеить обои. Очень часто, когда уже ремонт закончен многие люди вспоминают, например, что хотели пустить кабель на лоджию для освещения, но стало уже делать это поздно. В данной статье вы найдете списки, т.е определенные шпаргалки, которые могут вам помочь не забыть заранее заложить нужный кабель. С ними я общаюсь с людьми, которые хотят организовать электропитание в своей квартире. Мы пробегаемся по всем пунктам, лишние вычеркиваем, а нужные берем на заметку. Если вы думаете, что это ерунда, то скорее всего вы не делали капитальный ремонт электропроводки дома или не монтировали новую. Поверьте, что многие умные мысли очень часто приходят поздно.

Подробности

Опубликовано: 25 Август 2015

Просмотров: 7291

Нарисовать на плане освещение однокомнатной квартиры не составляет большого труда. Здесь сложнее будет разобраться с соединением жил кабелей в распределительных коробках. Об этом мы поговорим немного позже.

Итак, освещение нам необходимо во всех помещениях квартиры. Это кухня, комната, ванная, СУ, также не забывайте про лоджию и кладовку. Следовательно, нам необходимо во все комнаты протянуть кабели, правильно разместить выключатели и распределительные коробки.

Подробности

Опубликовано: 07 Август 2015

Просмотров: 11060

После составления плана размещения бытовой техники и мебели в однокомнатной квартире предлагаю нарисовать все розетки. Когда они лягут на лист бумаги будет намного проще определиться с количеством линий (кабелей) и их последовательностью соединения. Не будете же вы к каждой розетке тянуть от щитка свой кабель. Их стоит объединять в небольшие группы согласно места размещения и мощности потребителей. Ниже подробно рассмотрим как это сделать и как не забыть про все розетки.

Подробности

Опубликовано: 07 Август 2015

Просмотров: 10787

С данного материала начинаю публиковать серию статей на тему организации электропитания в однокомнатной квартире. В них вы узнаете ответы на все вопросы, касающиеся этой темы – это от планирования начинки распределительного щита и заканчивая установкой розеток. Здесь рассмотрим вопрос, с которого необходимо начинать этот интереснейший процесс.

На первом этапе вам нужно нарисовать один раз план квартиры и …

Читать обязательно!

• Выбор автоматического выключателя по номиналу

  Вот здесь нужно быть очень внимательным. Неправильный выбор автоматического выключателя по номиналу может привести к возгоранию проводки или автомат будет срабатывать на отключение по пять раз…

• Правильный расчет сечения кабеля

  Кабели и провода играют одну из самых важных ролей в электропитании вашего дома. Не правильный выбор сечения может привести к перегреву изоляции, ее пробою, короткому замыканию и к серьезным п…

Друзья, уважайте чужой труд и при копировании материалов, пожалуйста, ставьте открытую ссылку на источник sam-sebe-electric.ru, а то свет отключу… |

Схема электропроводки в квартире — типовая схема подключения и распределения электропроводки в панельной квартире (одно, двух или трехкомнатной)

Один из этапов ремонта – прокладка электрической сети. Данный вид коммуникаций со временем требует замены. Необходимо учесть очень много нюансов – спроектировать и составить схему электропроводки, выбрать способы соединения цепей, тип разводки, соблюсти все условия по пожарной безопасности и т.д. Также необходимо помнить о том, что схема электропроводки для разных квартир, в зависимости от количества и расположения их комнат, также будет иметь свои особенности.

Виды электропроводки

Рассмотрим общую классификацию электропроводок в квартире. В зависимости от видов монтажа она бывает:

• Открытая электропроводка – прокладывают на поверхности стен, потолка снаружи. Крепление проводов многообразно: кабель-канал, гофра, плинтусы и т.д. Кабели в этой электропроводке, по сравнению со скрытой, могут иметь меньшее сечение. Может быть стационарной, переносной или передвижной
• Скрытая электропроводка – прокладывают внутри конструкций: в трубах, коробах, углублениях и т.д. Один из самых распространенных методов прокладки кабелей. Из основных недостатков – отсутствие доступа к проводке. И в случае возникновения неисправностей потребуется приложить немало усилий, чтобы до нее добраться. Кабели в такой сети имеют большее сечение. Электросеть нужно проектировать заранее
• Наружная электропроводка – прокладка сети снаружи здания. Также может быть открытой и скрытой

На этапе проектирования схемы электропроводки нужно учесть:

• Места установки электрощитков и розеток
• Количество электроточек в квартире
• Мощность электрических бытовых приборов, которые будут использоваться постоянно и периодически
• Разметку проводов, а для открытой проводки – места их крепления
• Основные требования к электропроводке –медные кабели для прокладки сети, питание от сети 380/220 В, система заземления TN-C-S или TN-S

Способы соединения

Способы соединения электроцепи:

• Последовательно – складывается напряжение всех элементов сети, в каждом из них сила тока одинаковая. В цепи нет узлов, и поэтому, если выходит из строя один элемент, перестают работать все остальные
• Параллельно – ко всем параллельно соединенным ветвям цепи приложено одно напряжение.  Сила тока в узлах равна сумме токов в соединенных параллельных проводниках. Элементы не соединяются между собой, но объедены узлами. Если один из них выходит из строя, данный факт не отражается на работе остальных
• Смешанно – применяются оба способа соединения на одном участке цепи

Типы разводки

Существует три типа разводки электросети:

• С помощью распределительных коробок: электрический щиток располагают за пределами квартиры – на площадке в подъезде. На щиток ставится счетчик с несколькими автоматами. От щитка кабель идет в квартиру. В каждой комнате стоит своя распределительная коробка. Они подключены к сети последовательно. Общая схема выглядит так:
• «Звезда»— электроточка располагается на отдельной кабельной линии и подсоединена к отдельному автомату в щитке напрямую.  Нерентабельна с точки зрения трудозатрат и денежных расходов на прокладку кабелей и проводов к каждому элементу, покупке более мощного считка и большого количества автоматов
• «Шлейф» — такой способ проводки схож со «звездой». Отличием является то, что на отдельном кабеле, который идет от щитка, находится не один элемент, а группа. На схеме выглядит так:

Обычно используют несколько типов проводки сразу.

Схема электропроводки

При составлении схемы электропроводки лучше сделать два варианта плана: один – для размещения светильников, второй – для розеток. Источники потребления энергии при этом разделяют по группам. Для каждой из них в счетчике будет предусмотрен отдельный автомат. Необходимость такого распределения связана с уменьшением нагрузки на кабель. Также при возникновении неисправности не будет обесточена вся квартира, а только та комната, в которой необходим ремонт проводки.

Можно сделать отдельные группы для:

• Розеток –  автомат на 25А и для комнат, и для кухни с санузлом
• Освещения – использовать автомат на 10А
• Для крупной бытовой техники (стиральная машина, электрическая плита, вытяжки и т.д.) отдельные автоматы на 25А или 32А

Далее следует определить количество розеток и их месторасположение в квартире. Сперва назначают места потребления энергии основных приборов, затем выключатели, элементы освещения и распределительные коробки. При расположении розеток и выключателей нужно учесть их будущее комфортное использование. Для этого:

• Их следует располагать слева от входа
• Розетки устанавливают в  40 см от пола. На кухне может быть иная высота расположения
• Выключатели – на высоте 90 см от пола

При проектировании типовой разводки электросети нужно учитывать общие требования безопасности:

• В ванной можно устанавливать розетку только при наличии трансформатора
• Заземление розеток нельзя подключать к нулевому проводу
• Для электрической плиты на кухне необходим автомат на 63 А
• Траектория прокладки кабелей должна быть горизонтальной и вертикальной, под прямым углом
• Расстояние между проводами в идеале не должно быть меньше 0,3 см, до пола или потолка – не меньше 1,5 см, до окон, дверных косяков – не меньше 1 см
• Выключатели и розетки по всей квартире лучше устанавливать на одной высоте
• К розеткам провод подводят снизу, а к выключателям – сверху
• Если щиток располагается внутри квартиры, размещать его нужно на недоступной для детей высоте

Размещение электропроводки в однокомнатной квартире

Типичная схема электропроводки в однокомнатной квартире включает в себя две ветви, которые питают жилую комнату и ванную (с туалетом) с кухней.

Идеальная схема электропроводки однокомнатной квартиры будет предусматривать отдельные кабели для различных групп элементов.

Помимо места расположения розеток, светильников и приборов в однокомнатной квартире, необходимо определить маршруты прохождения кабелей. Они будут зависеть от типа самого помещения и дизайна интерьера. Например, в панельных домах проводку необходимо прокладывать в полу или на стыке пола и стен. А в кирпичном доме в однокомнатной квартире проводку можно спрятать в штробах стен.

Размещение проводки в двухкомнатной квартире

В двухкомнатной квартире в зависимости от типа дома предусмотрены две стандартных разводки электросети:

• Для кирпичного дома
• Для панельного дома

Двухкомнатные квартиры в хрущевках нуждаются в полной замене электрики, как минимум из-за неудобного расположения и минимального количества электроточек и выключателей.

Размещение проводки в трехкомнатной квартире

Для размещения электросети в трехкомнатной квартире также выполняются все необходимые требования, связанные с установкой распределительных коробок в каждой комнате и группировке элементов для подключения к кабельной линии.

Типовая схема подключения трехкомнатной квартиры выглядит так:

Как видно из схемы, проводка на лоджию не выводится.

Во всех типах помещений и для всех видов разводки количество кабеля рассчитывается исходя из размеров помещений, а автоматов – из количества групп.

Прокладка новой проводки в однокомнатной квартире и замена старой

В последнее время, учитывая динамику современной жизни, наибольшим спросом пользуются небольшие однокомнатные квартиры и квартиры-студии. Они удобны для проживания одного-двух человек. Будущие собственники охотно приобретают их для сдачи внаем или, довольно часто, организации покупают их для размещения временных сотрудников.

После приобретения такой квартиры на рынке вторичного жилья, владельцы неизбежно сталкиваются с необходимостью проведения капитального ремонта. При этом, как правило, оказывается необходима замена проводки.

В каких случаях менять

Электропроводку в квартире необходимо заменить в следующих случаях:

• здание давно не ремонтировалось, и электросети не соответствуют требованиям безопасности;
• предстоит капитальный ремонт квартиры;
• параметры электропроводки не соответствуют новым требованиям, предъявляемым к ней;
• изменяется схема проводки в однокомнатной квартире;
• выявлены неисправности электропроводки, при которых не может эксплуатироваться помещение.

Не соответствующей требованиям безопасности, можно считать электропроводку, отслужившую срок эксплуатации или имеющую серьезные повреждения проводников и изоляции.

Максимальные сроки эксплуатации в жилых помещениях многоквартирных домов скрыто проложенной электропроводки:

• из медного провода – 40 лет;
• из алюминиевого провода – 20 лет.

Учитывая относительно небольшой срок службы алюминиевой электропроводки, при капитальном ремонте ее необходимо заменить. Целесообразно провести замену с использованием медного провода.

Квартира, приобретаемая с целью использования ее под жилье, очень часто приводиться в порядок самими владельцами, старающимися реализовать при этом свои понятия об уюте, комфорте, сделать жилище красивым и удобным. В этом случае удается сберечь немалую часть денежных средств за счет отказа от использования наемных рабочих. Качественную электропроводку также можно выполнить в квартире своими руками, если воспользоваться необходимым инструментом и руководствоваться в работе требованиями нормативных документов, основным из которых являются ПУЭ (правила устройства электроустановок).

Залогом успеха при устройстве электрической сети в однокомнатной квартире будет являться хорошо продуманная, согласованная с другими инженерными сетями и коммуникациями схема электропроводки.

Разработка

Схема должна учитывать потребность обитателей однокомнатной квартиры в эксплуатации необходимых электроприборов, электрооборудования, качественном освещении.

Иногда необходимо предусмотреть наличие электрического отопления, возможность монтажа пожарной и охранной сигнализации.

Разработку схемы электропроводки в 1 комнатной квартире можно поручить профессиональным инженерам-электрикам, но можно выполнить самостоятельно, воспользовавшись рекомендациями, приведенными ниже.

Схема электропроводки может выполняться наложением на план квартиры. Рекомендуется использовать условные обозначения, установленные стандартами ЕСКД (Единой системы конструкторской документации).

Расчет нагрузки

Проектирование схемы необходимо начать с расчета нагрузки на электропроводку. Для этого требуется сложить мощности всех электроприборов, оборудования, освещения, использование которых планируется в квартире. Отношение полученной суммы к величине используемого напряжения, будет максимальным значением тока в электропроводке однокомнатной квартиры. Это значение используется при выборе прибора учета электроэнергии (электросчетчика) и сечения вводного кабеля.

При выборе счетчика необходимо дополнительно учесть, трехфазная или однофазная электропроводка используется для питания квартиры. Чаще используется однофазная. Сечение вводного кабеля выбирается по таблицам ПУЭ с учетом коэффициента, учитывающего неодновременность и непостоянство включения нагрузки, а также коэффициента запаса. Первый равен 0,9, второй – 1,2. Полученная величина сечения округляется до размера сечения провода, производимого промышленностью, в большую сторону.

Разводка

Далее определяется количество групп электропотребителей. В однокомнатной квартире оптимально их будет четыре – комнатная, кухонная силовые группы, освещение, санузел. При наличии электроплиты и электрического духового шкафа, необходимо для них предусмотреть отдельные кабельные линии. Группы отражаются на схеме.

Каждая группа электропроводки рассчитывается по мощности аналогично приведенному выше правилу расчета для вводного кабеля. Определяется сечение кабелей и проводов.

В распределительном щите каждая группа защищается автоматическим выключателем с номинальным током соответствующим величине максимального тока, на который рассчитан кабель, питающий группу.

Группа санузла, помимо автоматического выключателя, должна предохраняться УЗО (устройством защитного отключения).

Электроплита и электрический духовой шкаф могут потребовать для питания наличия трехфазного тока. В этом случае в качестве защитных устройств, должны использоваться трехполюсные автоматические выключатели.

Установка распределительного щита

Внутри однокомнатной квартиры устанавливается распределительный щит, недалеко от входной двери.

Питание распределительного щита осуществляется через электросчетчик и автоматический выключатель, устанавливаемый непосредственно перед счетчиком. Этот автомат может быть однополюсным или трехполюсным, в зависимости от потребностей квартиры в электроэнергии.

Он должен располагаться в специальном боксе, допускающем возможность его опломбирования.

Электросчетчик и вводной автомат устанавливаются, как правило, в коммунальном шкафу (ящике) на лестничной площадке, но в отдельных случаях, в зданиях старой постройки, могут располагаться внутри квартиры.

Розетки и выключатели

По схеме каждая силовая группа электропотребителей должна включать в себя необходимое количество розеток, определяемое по количеству используемых электроприборов.

Розетки должны располагаться на высоте 0,60-0,80 м от пола помещения, но допускается их установка на расстоянии 0,25-0,40 м от пола, если это необходимо для подключения, например, аудио- и видеотехники, другого электрооборудования.

Внутри помещений санузлов устанавливать розетки не рекомендуется, а при отсутствии УЗО – запрещается.

Группа освещения включает в себя осветительные приборы, стационарно установленные на стенах и потолках, подключенные скрытой проводкой через выключатели.

Одна группа освещения в схеме, может включать в себя до 20 ламп. Настенные светильники, включаемые в розетки при помощи гибкого шнура, должны быть учтены в расчете силовых групп и не должны учитываться при расчете группы освещения.

Выключатели располагаются на стенах помещений у входной двери со стороны ее ручки. При проектировании схемы электропроводки следует учитывать, что выключатели должны быть обязательно на фазном проводе, чтобы при отключении полностью обесточивать весь светильник.

Прокладка кабеля

Соединения розеток, осветительных приборов и выключателей с распределительным щитом, необходимо осуществлять кабелем с сечением, полученным по расчету.

Все разветвления и соединения кабелей допускается проводить только в распределительных коробках. Их также отмечают на схеме. Они должны располагаться либо в стенах параллельно потолку на расстоянии 0,20-0,25 м от него, либо на перекрытии, если в будущем планируется устройство натяжных или подвесных конструкций потолков.

При согласовании схемы электропроводки с другими сетями следует помнить, что минимальное расстояние от розеток и выключателей до газопроводов принимается равным 0,5 м, а расстояние от розеток до дверей душевых кабин должно быть не менее 0,6 м.

Электропроводка в однокомнатной квартире, несмотря на кажущуюся простоту, должна быть выполнена только из качественных материалов, с соблюдением требований разработанной схемы.

Только тогда можно будет рассчитывать на качественную и бесперебойную работу всего электрооборудования в течение длительного времени.

схема электропроводки в квартире, монтаж, выбор типа защиты

Разводка электрики в квартире — это один из основных этапов ремонтно-строительных работ, который позволяет обеспечить надежное и бесперебойное электроснабжение всего помещения в соответствии с действующими требованиям ПУЭ, ПТБ и ПТЭЭП.

Поскольку от качества выполнения проводки в квартире своими руками зависит не только ваша личная безопасность, но и сохранность вашего имущества, лучше поручить выполнение данной услуги узкоспециализированной электромонтажной организации с многолетним опытом. Если же Вы считаете, что справитесь с данным делом самостоятельно, рекомендуем полностью прочитать данную статью, в которой будет подробно описано:

1. Тип кабельно-проводниковой продукции под каждую задачу.
2. Рекомендуемое расстояние до розеток и выключателей от пола.
3. Количество автоматических выключателей или устройств защитного отключения для защиты потребителей.
4. Нюансы при штроблении стен.
5. Способ прокладки кабельно-проводниковой продукции.
6. Рекомендуемое количество розеток в каждой комнате.
7. Наилучших производителей электротехнической продукции и еще многое, и многое другое.

С чего лучше начать электромонтажные работы в квартире

Как правило, электрика в квартире начинается с этапа планирования. Что это значит? Для того чтоб выполнить грамотно замену электропроводки, протянуть новые провода недостаточно. Первостепенно необходимо определить места установки розеток, выключателей, бытовой техники и так далее.

Если не выполнить грамотную расстановку коммуникаций будет очень неприятно, когда после завершения строительных или ремонтно-отделочных работ какие-то розетки будут находится за шкафами или кроватью, а выключатели будут расположены или слишком высоко, или слишком низко.

Конечно в таких ситуациях есть выход! Это подключение удлинителей, однако возникает естественный вопрос — зачем тогда нужна была замена электропроводки если Вы постоянно будете спотыкаться об них?

Первое что необходимо выполнить перед началом ремонта — разработать план или заказать дизайн-проект. В этом плане нужно расчертить где Вы планируете расположить шкафы, диваны, кресла, кровати, шкафы, бытовую технику и так далее.

Основные правила хорошего плана

1. Все розетки должны располагаться на высоте 30 см от чистого пола.
2. Выключатели должны располагаться не ниже чем 90 см от пола.
3. Розетки над рабочей поверхностью в кухне располагаются на высоте 80–100 см от пола.
4. На рабочей поверхности необходимо минимум 4–5 розеток для подключения бытовой техники (комбайны, миксеры, блендеры и так далее).
5. На кухне необходимо дополнительно предусмотреть розетки под вытяжку, холодильник, стиральную машинку, газовую или электроплиту, вытяжку, теплый пол (при наличии).
6. В ванной комнате возле зеркала рекомендуется устанавливать 2–3 розетки герметичного исполнения для подключения фена, электрической бритвы, эпилятора и так далее.
7. Также в ванной комнате необходимо предусмотреть розетки для подключения бойлера, теплого пола, стиральной машинки, фильтров для очистки воды.
8. В местах где будет установлен телевизор (гостиная, спальня, детская и так далее) рекомендуется монтировать 4–5 розеток, 2–3 из которых будут снабжать оборудование (телевизор, тюнер, игровые приставки и так далее) 1 будет служить для подключения кабеля «Интернет» и еще 1-а для подключения антенного кабеля.
9. Розетки в спальной комнате необходимо располагать по 2 штуки с каждой стороны кровати для удобства подключения зарядки мобильного телевизора или лампы на тумбочке.
10. Также в спальнях рекомендуется монтировать с каждой стороны кровати бра с выключателем возле розетки для создания удобств при чтении книг.
11. Выключатели лучше располагать с правой стороны от двери если Вы правша и с левой — если левша.

И так с планом расстановки розеток и выключателей разорались. Что же делать дальше? Дальше нам необходимо выбрать тип защиты.

Выбор типа защиты

Согласно современным требованиям электробезопасности каждый монтаж электропроводки в квартире должен быть выполнен таким образом, чтоб каждый провод в электрическом щитке защищал отдельный автомат или УЗО (об этом поговорим немного позже). Что это значит? Разберем на конкретном примере.

Пример расчета защит для однокомнатной квартиры

Допустим у Вас есть схема электропроводки в однокомнатной квартире. Согласно этой схеме:

• В комнате: 5 розеток под телевизор, 4 розетки (по 2 штуки) возле кровати, 1 выключатель и 1 кондиционер.
• В кухне: 1 электрическая плита, 1 кондиционер, 4 розетки на рабочей поверхности, 1 розетка под вытяжку, 4 розетки под телевизор (2 электрические и 2 для интернета и антенны) и 1 розетка под холодильник и 1 выключатель (двухклавишный или одноклавишный).
• В санузле: 2 розетки возле умывальника, 1 розетка под стиральную машинку, 1 розетка под бойлер, 1 розетка (вернее просто фаза и ноль) под теплый пол и 1 выключатель.
• В коридоре: одна розетка и 2 проходных выключателя.

Согласно требованиям ДБН и ПТЭЭП каждый кабель должен иметь свою защиту с помощью УЗО (иногда их заменяют автоматическими выключателями). Исходя из этих норм, в электрическом щитке должна быть установлено следующее количество УЗО (АВ):

• В комнате: 2 УЗО на 16 А, один из которых будет защищать кондиционер, а второй розеточную группу и один автоматический выключатель на 10 А для защиты цепей освещения.
• В кухне: одно УЗО на 16–32 А (в зависимости от мощности потребителя) для защиты электроплиты и духового шкафа, одно УЗО на 16 А для розеточной группы, одно УЗО под кондиционер, один автоматический выключатель на 10 А для цепей освещения.
• В санузле: одно УЗО под стиральную машину, одно УЗО под бойлер, одно УЗО под розеточную группу, одно УЗО под теплый пол, один АВ под цепи освещения.
• В коридоре: одно УЗО под розеточную группу и 1 АВ для цепей освещения.

Исходя из вышеприведенных расчетов, нам потребуется электрический щиток на 24 модуля 20 из которых будут заняты УЗО и 4 АВ освещения (если вводной автомат будет устанавливаться в щитовой на лестничном марше и в электрическом щитке не будет монтироваться защита от перенапряжения (Барьер, ZUBR и так далее). Если же вводной АВ и защита от перенапряжения будут монтироваться в данном щитке, тогда он должен быть на 36 модулей (7 модулей будут резервными).

В чем различие между УЗО (устройство защитного отключения) и АВ (автоматический выключатель)

Основное различие между данными устройствами — это способ срабатывания. Что это значит? Чтоб детально не рассматривать принцип работы и характеристики каждого из устройств, хотелось бы сказать одно: автоматические выключатели срабатывают только в случае короткого замыкания на контролируемом участке электропроводки, а УЗО срабатывают при нарушении изоляции проводов или возникновения тока утечки на металлический корпус различного бытового оборудования.

Чтоб было более понятно, устройство защитного отключения служит для защиты человека от поражения электрическим током, а АВ просто защищают бытовое оборудование.

Почему стоит подключать стиральную машинку и бойлер на отдельное УЗО

Поскольку основной потребитель электроэнергии и в бойлере, и в стиральной машинке — это электронагревательный тэн, который контактирует с водой, рано или поздно он пробьет на корпус, и если он не будет запитан от отдельного УЗО, то пропадет свет во всей квартире.

Выбор кабельно-проводниковой продукции

Согласно требованиям нормативной документации ДБН, ПТЭЭП, ПУЭ и ПТБ:

1. Для запитки розеточных групп, бойлера, стиральной машины, кондиционера, вытяжек необходимо монтировать кабель ВВГнг 3х2.5 мм или ПВСнг 3х2.5 мм.
2. Для подключения электроплиты и духового шкафа необходим кабель ВВГнг 3х4 мм или ПВСнг 3х4 мм.
3. Для цепей освещения будет достаточно ВВГнг 3х1.5 мм или ПВСнг 3х1.5 мм.
4. Если выполняется замена проводки в хрущевке, вводной кабель с силового электрощита на лестничном марше в электрический распределительный щит квартиры должен быть выполнен кабелем ВВГнг (ПВСнг) 3х4 при условии, что у Вас нет электрической плиты, или кабелем ВВГнг (ПВСнг) 3х6 если на кухне установлен духовой шкаф или электроплита.

В чем различие между ПВСнг и ВВГнг

Единственное различие между данными марками — это способ исполнения. Кабель ВВГнг (например 3х2.5 мм) представляет собой 3 монолитных жили с сечением 2.5 мм, а кабель ПВС представляет собой 3 жили, которые сплетены из множества мелких медных проволок.

Что означает маркировка «нг» в названии кабеля

Приписка «нг» означает что кабель не поддерживает горение. Таким образом при возникновении короткого замыкания в электропроводке, она сама потухнет тем самым защитит вашу квартиру от пожара.

Как необходимо монтировать кабельно-проводниковую продукцию (электрические кабеля)

Профессиональные электрики рекомендуют монтировать электропроводку исключительно в гофре. Естественно возникает вопрос почему? Ответ очень прост. При прокладке кабеля в гофре, Вы получите следующие преимущества:

1. При возникновении короткого замыкания в электропроводке поврежденный кабель Вы сможете заменить, не осуществляя демонтаж отделки, поскольку из гофры легко будет достать кабель и заменить его на новый.
2. Если разводка электропроводки в квартире выполнена в гофре, то у кабеля появляется дополнительная защита, и даже в случае, если Вас затопят соседи, то электропроводка останется не поврежденной поскольку гофра герметична.
3. При протяжке кабеля через металлические профиля на которых крепится гипсокартон, может повредится только гофра, а защитная оболочка кабеля станется без повреждений.

Как расключить электропроводку в отдельных комнатах

Рассмотрим пример, когда выполняется электропроводка в квартире своими руками. Допустим Вы уже собрали электрический щиток и провели от него кабеля в комнаты. Однако что делать дальше, если в комнату приходит 2 или 3 кабеля (освещение, розетки и кондиционер), а с розеток выходит 3–6 кабелей (в зависимости от количества розеток)?

Для этого необходимо монтировать распределительную коробку. В данном электротехническом изделии все кабеля соединяются между собой с помощью сварки, пайки или специальных зажимов (например, WAGO).

Важно! Если Вы подключаете розеточную группу, то согласно маркировке и правильной коммутации в электрическом шкафу коричневый провод — это фаза, синий провод — это общий ноль и зеленый с желтым — это земля.

Что запрещено делать при замене электропроводки в квартире

1. Соединять провода вне распределительной проводки.
2. Соединять провода по средствам скруток (поскольку со временем контакт в скрутках ухудшится и может произойти пожар).
3. Срывать пломбы с счетчика электроэнергии (если он установлен внутри квартиры).
4. Штробить стены в панельных домах. Допускается делать только вертикальные штробы в штукатурном слое или же прокладывать электропроводку в гофре за фальш-стеной из гипсокартона.
5. Выполнять ремонт электропроводки в квартире с помощью усеченного кабеля (маркировка ТУ). Для примера если на кабеле с маркой ТУ написано, что сечение кабеля 3х2.5 мм то в реальности оно может быть сечение может быть в пределах 1.5–1.8 мм.
6. Монтировать кабельно-проводниковую продукцию ближе чем 10–15 см к оконным и дверным проемам.
7. Использовать не влагозащищённое оборудование в ванных комнатах. Для установки в ванных комнатах степень защиты розеток должна быть не менее чем IP54.
8. Монтировать электропроводку вблизи газопровода или труб водоснабжения.
9. Подключать к АВ 16 А кабеля с сечением менее чем 2.5 мм², поскольку кабель будет греться и терять изоляцию, а автоматический выключатель не сработает.
10. Делать горизонтальные штробы.
11. Подключать оборудование на прямую без какой-либо защиты (АВ, УЗО и так далее).
12. Нарушать целостность конструкции несущей стены.

Выводы

Замена электропроводки в хрущевке — это ответственный процесс, который требует определенных навыков и знаний, поскольку от качества его выполнения, зависит безопасность не только Вас и вашей семьи, но а также всего бытового оборудования и приспособлений. И если Вы хотите, чтоб электропроводка в однокомнатной квартире прослужила как минимум 20–25 лет то лучше доверить данной дело проверенным электромонтажным организациям.

Видео по теме

Электромонтаж. Электромонтажные работы. Схема электрических комнат здания.

.
Во время проектирования электроустановки для здания места, которые необходимы в качестве электрических помещений, должны быть предусмотрены на очень ранних этапах процесса планирования и проектирования.

Я попытаюсь представить это в виде нескольких основных концепций, чтобы неэлектрические считыватели могли извлечь из этого пользу.

В конце этого поста также есть несколько диаграмм, но я хочу остановиться здесь на технических деталях, так как это может отключить неэлектрические считыватели.

Если вам нужно больше технических обсуждений, в будущем я пришлю вам несколько сообщений с описанием схемы и дизайна электрической подстанции.

=================
СТАТЬИ ПО ТЕМЕ: | Схема расположения помещений подстанции | Фотографии трансформатора 1600 кВА | Фотографии кабельной лестницы | Фотографии электромонтажных работ | Пожарные комнаты

Об авторе: http://www.linkedin.com/in/electricalengineerforhire
=================

Источники электроснабжения

В высотных зданиях обычно требуются два (а иногда и три) источника электроэнергии:

1) Обычное электроснабжение от органа электроснабжения или местной электроснабжающей компании в некоторых странах.

2) Резервное или аварийное питание резервных электрогенераторов. В большинстве случаев такая поставка не является вариантом, а является обязательным требованием для зданий, превышающих определенный размер.

3) Источники бесперебойного питания, или обычно называемые ИБП. Это необходимо только в определенных типах офисных зданий и в некоторых зданиях больниц.

Уровень входящего напряжения

Нормальное сетевое питание, взятое у органа власти, может быть взято на ВН (высокое напряжение, обычно 11 кВ в этой стране) или НН (низкое напряжение, 415 В, четырехфазное четыре). -провод).

Будь то подача низкого или высокого напряжения, зависит от величины максимального спроса на электроэнергию, ожидаемого от планируемого здания, когда оно находится в полной эксплуатации.

Это также зависит от последствий падений напряжения и уровня напряжений, которые в настоящее время доступны от источника питания.

Высоковольтное помещение управления

Когда входящее электроснабжение является высоковольтным, власти обычно требуют построить и передать им только высоковольтное распределительное помещение. Здесь размещаются распределительные устройства высокого напряжения и другое оборудование.

Расположение помещения HV Управления

Расположение этого помещения должно обеспечивать легкий доступ для обслуживающего персонала органа, и оно не должно создавать неудобств для жителей зданий или нарушать нормальное функционирование и работу здания.

( Отдельная комната для счетчиков: Иногда местный офис органа электроснабжения требует, чтобы им была предоставлена ​​и передана небольшая комната для счетчиков. Именно здесь размещается панель счетчиков.)

Электрические распределительные кабели от распределительной сети органа власти в этом районе будут подключены к панелям распределительного устройства высокого напряжения в этой комнате. Здесь обычно устанавливают серию панелей ВН.

Затем от одной из панелей ВН будет проложен питающий кабель питания и подключен к помещению ВН потребителя.

Бытовое высоковольтное помещение

Потребительское высоковольтное помещение обычно является повторением высоковольтного помещения, установленного властями. Оборудование и расположенные в них распределительные устройства также аналогичны.

Назначение помещения высокого напряжения потребителя состоит в том, чтобы разместить оборудование, необходимое для безопасного и правильного обращения с подачей электроэнергии высокого напряжения, получаемой из помещения высокого напряжения органа власти.

Если по каким-либо причинам руководству здания необходимо отключить подачу высокого напряжения, то они это делают именно здесь.

Среди причин может быть неисправность трансформатора и необходимость ремонта или проверки.

Другая причина может заключаться в том, что трансформаторная комната расположена в отдельном месте, а высоковольтные кабели к распределительному устройству высокого напряжения проложены под землей.Иногда земляные работы необходимо проводить очень близко к месту расположения кабеля, когда необходимо полное отключение подачи по кабелям.

Третий сценарий может быть, если главный распределительный щит низкого напряжения (электрические панели, которые получают токи низкого напряжения непосредственно от трансформатора) нуждается в обслуживании или ремонте. Тогда единственный способ полностью отключить главный распределительный щит — это отключить питание распределительных устройств высокого напряжения внутри распределительного помещения высокого напряжения потребителей.

Можем ли мы отключить подачу электроэнергии, отключив распределительные устройства в помещении высоковольтного управления?

Нет, не можем.

Помещение и все оборудование в нем теперь юридически принадлежат им.

Передавая электрическую комнату ВН в ведение, владелец здания фактически должен подписать какую-либо форму соглашения о передаче права собственности на помещение органу электроснабжения или сдаче его в аренду на срок 99 лет. Я думаю.

Это как здание посольства на чужбине.

Аналогичным образом, поставщику электроэнергии не разрешается беспрепятственный доступ к помещению высокого напряжения потребителя или оборудованию внутри.

Измерение CT

Зданиям, потребляющим электроэнергию, превышающую определенный ампер, необходимо использовать комплект трансформаторов тока (трансформаторов тока) для измерения потребления энергии. Подрядчик нового здания должен будет предоставить эти CT.

Тем не менее, новые трансформаторы тока также необходимо отправить на калибровку и сертификацию в электроснабжающую компанию перед установкой.

После калибровки трансформаторы тока устанавливаются внутри панелей высокого напряжения потребителей. Затем устанавливают комплект проводки для подключения этих измерительных трансформаторов тока к панели счетчика мощности внутри помещения счетчика.

Трансформаторная комната для властей

Иногда во время переговоров по заявке на поставку власти могут потребовать, чтобы также была предоставлена ​​трансформаторная комната и передана им вместе с помещением высокого напряжения.

Обычно это происходит, когда поблизости нет подходящей площадки для их подстанции, например, когда планируемая строительная площадка находится в густонаселенном районе таких городов, как центр города.

Когда требуется трансформаторное помещение (а), электрическая подстанция будет представлять собой полную подстанцию, а не только комнату высокого напряжения.

Это означает, что подстанция также может использоваться для снабжения других зданий и объектов поблизости.

Расстояние от помещения высоковольтного управления до помещения высокого напряжения потребителя
