Водонагреватель Аристон 50 литров – схема бойлера и ремонт своими руками

Неисправен ТЭН

Устройство включено в сеть, но световой индикатор работы ТЭНа не загорается, и подогрев жидкости не происходит. Можно определить поломку следующими способами.



Необходимо взять тестер, выставить в положение 220-250 В, измерить напряжение на  клеммах, соединяющих кабель с термостатом, если есть сигнал, проводим замеры потенциалов на клеммах нагревательного элемента. Если и там показатели в норме, значит, сломан непосредственно ТЭН.

Производим выключение накопительного водонагревателя из сети, выставляем измерительный прибор на шкалу измерения сопротивления Ом,

затем отсоединяем ТЭН от термостата и освобождаем провода от клеммы, чтобы контакты нагревательного устройства были оголенными. Вымеряем величину сопротивления (Ом) в контактах нагревательного устройства, если он исправен, на экране появится некая величина, цифра не столь имеет значение в этом случае.

Если он не показал никакого значения, нужно приобрести новый, так как этот неисправен и  не пригоден для ремонта, рекомендуется одновременно с ним производить замену фланцевого уплотнителя и анода.

А теперь распишем более детально, как извлечь нагревательное устройство из бойлера своими руками:

  • Обесточить бойлер и перекрыть подачу воду из магистрали.
  • Открутить болты с защитной панели и снять ее.
  • Отсоединить все провода.
  • Выкрутить болты, которые фиксируют ТЭН, их как правило 6 штук .
  • Вращательными движения достать нагревательный элемент.
  • Произвести чистку бака и замену необходимых деталей.
  • Собрать все в обратной последовательности, болты рекомендуется затягивать равномерно.

Поломка термостата

Следующей неисправностью в водонагревателе Аристон на 50 литров может быть поломка термостата и термореле.

Термостат бойлера

Возможные неисправности термостата:

  • Произошел износ медной трубки.
  • Недостаточная связь контактов.
  • Неисправность электроники.
  • Скопление налета.
  • Неисправность, возникшая в следствии перепадов напряжения.

Одним из показателей неисправности является невключение нагревательного элемента, когда присутствует рабочее напряжение и вода в баке. Чтобы проверить его работоспособность, нужно его достать, это можно сделать, отсоединив кабель питания и проводку в электронной плате. Затем очень осторожно изъять термостат.

Потом требуется взять тестер, установить для измерения напряжения. Реле регулятора переводим в максимальное положение, выполняем замер контактов термостата. Если не происходит никакой реакции, он сломан потребуется купить новый или произвести починку и установить на место.

В том случае, если сработал контрольный термостат, тогда необходимо выполнить следующие действия. Устанавливаем минимальное положение термостата и закрепляем измерительный прибор на контактах.

Берем зажигалку или свечку и нагреваем колбу термостата. Если он рабочий, тогда произойдет сработка реле и цепь разомкнется, а сопротивление будет стремиться к бесконечности.

Как починить термостат:

  1. Достаньте его, произведите высверливание медных заклепок, которые скрепляют корпус, затем разъедините шток и корпус, выполните это максимально аккуратно, чтобы ничего не повредить.
  2. Выполните зачистку биметаллических пластин. Если они окислились не сильно, можно зачистить небольшим куском ткани, смоченным в спирту, положить ткань на нижнюю пластину и потереть. Если это не дало желаемого результата, воспользуйтесь мелкоабразивной наждачной бумагой.
  3. Если прилип размыкающий контакт или как его еще называют качелька к корпусу, необходимо разъединить контакт и произвести зачистку этого участка. Контакт в рабочем положении возвращается в верхнее положение самостоятельно. Если у вас это не так вытащите её, выполните зачистку, также очистите место её установки и установите обратно.
    Биметаллические платины термостата
  4. Установите шток на прежнее место и зафиксируйте с помощью саморезов.

Чаще всего это поломка происходит, если бойлер включается без наполненного бака водой, или закончился его срок службы.

Разгерметизация бойлера

Следующей не менее часто встречающейся проблемой является течь. Возможно два источника такой поломки: пробой в баке или течет фланец.

В случае течи бака ремонт выполнять бессмысленно, так как его замена обойдется очень дорого, другое дело, если водонагреватель Ariston еще на гарантии, тогда у вас есть возможность вернуть устройство.

А если причиной течи является фланец, здесь не возникнет сложностей в устранении поломки. Необходимо слить воду, снять прокладку, пойти в магазин с ней и приобрести аналогичную. Затем производите замену и все.

Прерывание электрической цепи

Затем рассмотрим такую поломку, как отсутствие подачи электричества к устройству. Опять же проверку производим при помощи тестера или специальной индикаторной отвертки, есть ли сигнал в кабеле на фазе. Ниже приводим схему электрического водонагревателя.

Если потребуется замена кабеля, необходимо приобрести его с теми же характеристиками, как и у вышедшего из строя. При монтаже вставьте его в нужное отверстие и соедините с клеммной колодкой. Если при проверке провод оказался исправным, проверьте крепость соединений с слеммами.

Так же может быть сломана розетка, куда подключают прибор, чтобы убедиться в ее исправности подключите в нее другой электроприбор. Возможно, ваша розетка рассчитана на меньшую мощность.

Во время скачка напряжения в сети УЗО производит отключение прибора, это тоже вполне может быть причиной неисправной работы. Проверьте исправность самого УЗО при помощи кнопки тест на нем.

Как самостоятельно починить бойлер Аристон на 80 литров читайте в статье по ссылке: https://boilervdom.ru/boileri/proizvoditel/ariston/vodonagrevatel-ariston-na-80-litrov-remont-svoimi-rukami.html

Предлагаем вашему вниманию видео о ремонте силового модуля бойлера Аристон:

Водонагреватель аристон схема электрическая принципиальная

Довольно популярная серия водонагревателей Ariston Ti Tronic выпускается как в механической, так и в электронной версии. И если с «механикой» всё довольно просто, то в «премудростях» электронного водонагревателя Ariston Ti Tronic Best без схемы разобраться нелегко. Давайте расскажем поподробнее о водонагревателях этой серии.

Устройство электрического накопительного водонагревателя Ariston Ti Tronic Best

Система Best представляет собой новую электронную систему управления, которая существенно повышает безопасность эксплуатации накопительных электрических водонагревателей. Конструктивно в контроллер Best входят электронная плата, которая управляет работой нагревательного элемента, а также датчики температуры NTC.

Система Best управляет такими функциями, как регулировка температуры, задание необходимого температурного режима работы. Также система выполняет функции защиты, диагностирует неисправности и при необходимости отображает их.

Система Best запатентована, сертифицирована, и имеет высший уровень безопасности. Благодаря применению технологии титановой эмали, срок службы водонагревателя Ariston Ti Tronic Best составляет согласно заверениям производителя 10 лет.

Ariston ABS VLS PW 50

нужна схема электрическая принципиальная Аристон 50л блок управления

Ответы 2

Доступ к электрическим схемам устройств прпоизводителями оборудования предоставляется только атестованным сервисным центрам. В Интернете имеются все необходимые справочные данные по исползуемым электроэлементам в бытовой технике.

Ariston серии ABS BLU ECO

  • ABS BLU ECO 100H
  • ABS BLU ECO 100V
  • ABS BLU ECO 30V Slim
  • ABS BLU ECO 50H Slim
  • ABS BLU ECO 50V
  • ABS BLU ECO 50V Slim
  • ABS BLU ECO 65V Slim
  • ABS BLU ECO 80H
  • ABS BLU ECO 80V
  • ABS BLU ECO 80V Slim

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии ABS BLU ECO PW

  • ABS BLU ECO PW 100V
  • ABS BLU ECO PW 30V Slim
  • ABS BLU ECO PW 50V
  • ABS BLU ECO PW 50V Slim
  • ABS BLU ECO PW 65V Slim
  • ABS BLU ECO PW 80V
  • ABS BLU ECO PW 80V Slim

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии ABS BLU R

  • ABS BLU R 100H
  • ABS BLU R 100V
  • ABS BLU R 30V Slim
  • ABS BLU R 50H Slim
  • ABS BLU R 50V Slim
  • ABS BLU R 50V
  • ABS BLU R 65V Slim
  • ABS BLU R 80H
  • ABS BLU R 80V
  • ABS BLU R 80V Slim

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии ABS PLT

  • ABS PLT 100V
  • ABS PLT 30H Slim
  • ABS PLT 30V Slim
  • ABS PLT 50H Slim
  • ABS PLT 50V
  • ABS PLT 65H Slim
  • ABS PLT 65V Slim
  • ABS PLT 80H Slim
  • ABS PLT 80V
  • ABS PLT 80V Slim

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии ABS PLT ECO

  • ABS PLT ECO 100V
  • ABS PLT ECO 30V Slim
  • ABS PLT ECO 50V
  • ABS PLT ECO 50V Slim
  • ABS PLT ECO 65V Slim
  • ABS PLT ECO 80V Slim
  • ABS PLT ECO 80V

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии ABS PLT PLUS PW

  • ABS PLT PLUS PW 100V
  • ABS PLT PLUS PW 30V Slim
  • ABS PLT PLUS PW 50V
  • ABS PLT PLUS PW 50V Slim
  • ABS PLT PLUS PW 65V Slim
  • ABS PLT PLUS PW 80V
  • ABS PLT PLUS PW 80V Slim

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии ABS PLT PW

  • ABS PLT PW 100V
  • ABS PLT PW 30V Slim
  • ABS PLT PW 50V
  • ABS PLT PW 50V Slim
  • ABS PLT PW 65V Slim
  • ABS PLT PW 80V
  • ABS PLT PW 80V Slim

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии ABS PLT R

  • ABS PLT R 100V
  • ABS PLT R 120V
  • ABS PLT R 30V Slim
  • ABS PLT R 50V
  • ABS PLT R 80V

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии ABS PRO ECO

  • ABS PRO ECO 100H
  • ABS PRO ECO 100V
  • ABS PRO ECO 120V
  • ABS PRO ECO 150V
  • ABS PRO ECO 30V Slim
  • ABS PRO ECO 40V Slim
  • ABS PRO ECO 50H Slim
  • ABS PRO ECO 50V Slim
  • ABS PRO ECO 50V
  • ABS PRO ECO 65H Slim
  • ABS PRO ECO 65V Slim
  • ABS PRO ECO 80H
  • ABS PRO ECO 80V Slim
  • ABS PRO ECO 80V

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии ABS PRO ECO INOX

  • ABS PRO ECO INOX 30V Slim
  • ABS PRO ECO INOX 50V Slim
  • ABS PRO ECO INOX 65V Slim
  • ABS PRO ECO INOX 80V Slim
  • ABS PRO ECO INOX PW 100V
  • ABS PRO ECO INOX PW 30V Slim
  • ABS PRO ECO INOX PW 50V
  • ABS PRO ECO INOX PW 50V Slim
  • ABS PRO ECO INOX PW 65V Slim
  • ABS PRO ECO INOX PW 80V
  • ABS PRO ECO INOX PW 80V Slim

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии ABS PRO ECO PW

  • ABS PRO ECO PW 100V
  • ABS PRO ECO PW 120V
  • ABS PRO ECO PW 150V
  • ABS PRO ECO PW 30V Slim
  • ABS PRO ECO PW 50V
  • ABS PRO ECO PW 50V Slim
  • ABS PRO ECO PW 65V Slim
  • ABS PRO ECO PW 80V
  • ABS PRO ECO PW 80V Slim

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии ABS PRO PLUS PW

  • ABS PRO PLUS PW 100V
  • ABS PRO PLUS PW 30V Slim
  • ABS PRO PLUS PW 50V Slim
  • ABS PRO PLUS PW 50V
  • ABS PRO PLUS PW 65V Slim
  • ABS PRO PLUS PW 80V
  • ABS PRO PLUS PW 80V Slim

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии ABS PRO R

  • ABS PRO R 100H
  • ABS PRO R 100V
  • ABS PRO R 120V
  • ABS PRO R 150V
  • ABS PRO R 30V Slim
  • ABS PRO R 40V Slim
  • ABS PRO R 50H Slim
  • ABS PRO R 50V
  • ABS PRO R 50V Slim
  • ABS PRO R 65V Slim
  • ABS PRO R 80H
  • ABS PRO R 80V
  • ABS PRO R 80V Slim
  • ABS PRO R INOX 100V
  • ABS PRO R INOX 30V Slim
  • ABS PRO R INOX 50V
  • ABS PRO R INOX 80V

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии ABS SHT

  • ABS SHT 100H
  • ABS SHT 100V
  • ABS SHT 30H
  • ABS SHT 30V
  • ABS SHT 50H
  • ABS SHT 50V
  • ABS SHT 80H
  • ABS SHT 80V

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии ABS SHT-El

  • ABS SHT-El 100H
  • ABS SHT-El 100V
  • ABS SHT-El 30H
  • ABS SHT-El 30V
  • ABS SHT-El 50H
  • ABS SHT-El 50V
  • ABS SHT-El 80H
  • ABS SHT-El 80V

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии ABS SLV

  • ABS SLV 100H
  • ABS SLV 100V
  • ABS SLV 120V
  • ABS SLV 150V
  • ABS SLV 200V
  • ABS SLV 30V Slim
  • ABS SLV 30Н Slim
  • ABS SLV 40V Slim
  • ABS SLV 40Н Slim
  • ABS SLV 50H
  • ABS SLV 50V
  • ABS SLV 50V Slim
  • ABS SLV 50Н Slim
  • ABS SLV 65H Slim
  • ABS SLV 65V Slim
  • ABS SLV 80H
  • ABS SLV 80V Slim
  • ABS SLV 80V

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии ABS SLV PW

  • ABS SLV PW 100V
  • ABS SLV PW 30V Slim
  • ABS SLV PW 40H Slim
  • ABS SLV PW 40V Slim
  • ABS SLV PW 40Н
  • ABS SLV PW 50H Slim
  • ABS SLV PW 50V
  • ABS SLV PW 50V Slim
  • ABS SLV PW 50Н
  • ABS SLV PW 65H Slim
  • ABS SLV PW 65V
  • ABS SLV PW 65V Slim
  • ABS SLV PW 65Н
  • ABS SLV PW 80V
  • ABS SLV PW 80V Slim

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии ABS Ti-Shape Control

  • ABS Ti-Shape Control AM 50Sh3.0 Ei3 FE
  • ABS Ti-Shape Control AM 60Sh3.0 Ei3 FE

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии ABS VLS INOX PW

  • ABS VLS INOX PW 100
  • ABS VLS INOX PW 30
  • ABS VLS INOX PW 50
  • ABS VLS INOX PW 80
  • ABS VLS INOX QH 100
  • ABS VLS INOX QH 30
  • ABS VLS INOX QH 50
  • ABS VLS INOX QH 80

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии ABS VLS PLUS INOX PW

  • ABS VLS PLUS INOX PW 100
  • ABS VLS PLUS INOX PW 30
  • ABS VLS PLUS INOX PW 50
  • ABS VLS PLUS INOX PW 80

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии ABS VLS PLUS PW

  • ABS VLS PLUS PW 100
  • ABS VLS PLUS PW 30
  • ABS VLS PLUS PW 50
  • ABS VLS PLUS PW 80

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии ABS VLS Premium PW

  • ABS VLS Premium PW 100V
  • ABS VLS Premium PW 30V
  • ABS VLS Premium PW 50V
  • ABS VLS Premium PW 80V

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии ABS VLS PW

  • ABS VLS PW 100V
  • ABS VLS PW 30V
  • ABS VLS PW 50V
  • ABS VLS PW 80V

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии ABS VLS QH

  • ABS VLS QH 100
  • ABS VLS QH 30
  • ABS VLS QH 50
  • ABS VLS QH 80

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии ARI

  • ARI 150 VERT 560 STEA MO
  • ARI 200 VERT 505 THER MO

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии BLU ECO

  • BLU ECO 100H
  • BLU ECO 100V
  • BLU ECO 50V
  • BLU ECO 80H
  • BLU ECO 80V

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии Booster

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии Elite

  • Elite 100
  • Elite 50
  • Elite 80

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии Eureka

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии Fais

  • Fais 100V
  • Fais 30V
  • Fais 50V
  • Fais 80V

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии Piccolo

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии Platinum SI

  • Platinum SI 100H
  • Platinum SI 100V
  • Platinum SI 50H
  • Platinum SI 50V
  • Platinum SI 50V Slim
  • Platinum SI 50Н Slim
  • Platinum SI 65V Slim
  • Platinum SI 65Н Slim
  • Platinum SI 80H
  • Platinum SI 80H Slim
  • Platinum SI 80V
  • Platinum SI 80V Slim

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии Primo

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии PRO

  • PRO 10 R/3 (SG 10 OR)
  • PRO 10 ST R/3 (SG 10 UR)
  • PRO 15 R/3 (SG 15 OR)
  • PRO 15 ST R/3 (SG 15 UR)
  • PRO 30 R/3 (SG 30 OR)

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии SG HP

  • SG HP 100V
  • SG HP 120V
  • SG HP 150V
  • SG HP 200V
  • SG HP 30V Slim
  • SG HP 50V
  • SG HP 50V Slim
  • SG HP 65V Slim
  • SG HP 80H
  • SG HP 80V

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии Shape

  • Shape 10 R/5 (Ti Shape 10 OR)
  • Shape 10 ST R/5 (Ti Shape 10 UR)
  • Shape 15 R/5 (Ti Shape 15 OR)
  • Shape 15 ST R/5 (Ti Shape 15 UR)
  • Shape 30 R/5 (Ti Shape 30 OR)
  • Shape 30 ST R/5 (Ti Shape 30 UR)

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии SHP ECO

  • SHP ECO 100V
  • SHP ECO 40H Slim
  • SHP ECO 40V Slim
  • SHP ECO 50V
  • SHP ECO 50V Slim
  • SHP ECO 65V Slim
  • SHP ECO 80V

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии SHP Premium

  • SHP Premium 100V
  • SHP Premium 40V Slim
  • SHP Premium 50V
  • SHP Premium 50V Slim
  • SHP Premium 65V Slim
  • SHP Premium 80V

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии SI

  • SI 10V
  • SI 150 M
  • SI 150 T
  • SI 15H
  • SI 15V
  • SI 200 M
  • SI 200 T
  • SI 300 M
  • SI 300 T
  • SI 300 T
  • SI 30H
  • SI 30V

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии Steel Tronic

  • Steel Tronic 100 V
  • Steel Tronic 50 V
  • Steel Tronic 80 V

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии Ti Shape Plus

  • Ti Shape Plus 100H
  • Ti Shape Plus 100V
  • Ti Shape Plus 50H
  • Ti Shape Plus 50V
  • Ti Shape Plus 80H
  • Ti Shape Plus 80V

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии Ti Shape QB

  • Ti Shape QB 100H
  • Ti Shape QB 100V
  • Ti Shape QB 50H
  • Ti Shape QB 50V
  • Ti Shape QB 80H
  • Ti Shape QB 80V

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии Ti Shape Slim

  • Ti Shape Slim 40 SH QB
  • Ti Shape Slim 50 SH QB

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии Ti Tech

  • Ti Tech 120/ L
  • Ti Tech 150/ L
  • Ti Tech 200/ L

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии Ti Tech Round

  • Ti Tech Round 100H
  • Ti Tech Round 50H
  • Ti Tech Round 80H

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии Ti Tech Square Ti

  • Ti Tech Square Ti 100 QB EE
  • Ti Tech Square Ti 120 QB EE
  • Ti Tech Square Ti 150 QB EE
  • Ti Tech Square Ti 50 QB EE
  • Ti Tech Square Ti 80 QB EE

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии Ti Tronic

  • Ti Tronic 100 TD/TS 2K
  • Ti Tronic 100H
  • Ti Tronic 100V
  • Ti Tronic 120V
  • Ti Tronic 150V
  • Ti Tronic 200V
  • Ti Tronic 50V
  • Ti Tronic 80H
  • Ti Tronic 80V
  • Ti Tronic 80V TD/TS 2K

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии Ti Tronic 2k Slim

  • Ti Tronic 2k Slim 30
  • Ti Tronic 2k Slim 40
  • Ti Tronic 2k Slim 50
  • Ti Tronic 2k Slim 65
  • Ti Tronic 2k Slim 80

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии Ti Tronic Best

  • Ti Tronic Best 100H
  • Ti Tronic Best 100V
  • Ti Tronic Best 80H

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии Ti Tronic Industrial

  • Ti Tronic Industrial 120V
  • Ti Tronic Industrial 150V
  • Ti Tronic Industrial 200 STI
  • Ti Tronic Industrial 200V
  • Ti Tronic Industrial 300 STI

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Ariston серии Ti Tronic Power Slim

  • Ti Tronic Power Slim 30 H Slim
  • Ti Tronic Power Slim 40 H Slim
  • Ti Tronic Power Slim 50 H Slim
  • Ti Tronic Power Slim 65 H Slim

Скачать: взрыв- схема + инструкция в формате pdf : ссылка

Подключение бойлера к электросети — 4 ошибки, водонагреватели накопительные электрическая схема

Для комфортного проживания в доме, когда хочется постоянно пользоваться горячей водой, а не зависеть от ремонтного графика монополистов, способных отключить эту воду на неизвестное количество дней, многие задумываются о приобретении бойлера.

Чаще всего выбор падает в сторону накопительного водонагревателя. Они бывают разных фирм Аристон, Дражице, Бакси и т.д., форм и конструкций — плоскими, цилиндрическими или вытянутыми.

Монтаж труб холодной и горячей воды у них может и отличаться, однако подключаются в сеть 220В они все однотипно.

Многие ошибочно полагают, для того чтобы подключить бойлер, достаточно воткнуть вилку в розетку и о большем не беспокоиться. Однако забывают, что именно в бойлере, в случае нарушения изоляции, через воду может произойти непосредственный контакт электричества с человеком.

На что следует обратить особое внимание при подключении бойлера:

  • выбор сечения питающего кабеля (зависит от мощности бойлера)
  • выбор автоматического выключателя для питания эл.сети бойлера
  • выбор розетки

Выбор кабеля и автомата

При ремонте в новых квартирах, на бойлер обычно проводят отдельную проводку непосредственно от щитка. Если же вы хотите подключить бойлер к старой общей проводке, на которой уже подключено несколько розеток, обязательно убедитесь, что она выдержит мощность бойлера.

В большинстве случаев, при мощности до 3,5квт, проводка должна быть выполнена 3-х жильным медным кабелем ВВГнГ-Ls, сечением не менее 2,5мм2.

Трехжильный кабель необходим для того, чтобы обеспечить постоянную связь с заземлением.

Автомат подключения бойлера выбирайте двухполюсный. Номинальный ток автомата 16А (достаточно при мощности бойлера до 3,5 кВт).

При нагрузке до 2кВт подойдет автоматический выключатель с номинальным током 10А.

Подключение от розетки или напрямую

Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.

Запомните, что розетку в ванной можно размещать только в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочесть в статье «Розетка в ванной комнате — 5 правил размещения».

Хотя многие и выступают противниками подключения электронагревателей через розетку, однако только таким образом можно обеспечить видимый разрыв проводников (фазы и ноля) при отключении, как того и требуют правила техники безопасности.

А еще у тех водонагревателей, что изначально идут с вилками в комплекте, если их отрезать, иногда можно лишиться гарантии. Поэтому читайте инструкцию.

Если в ней написано, что данный бойлер можно подключать двумя способами

  • и через штатный шнур питания

то здесь гарантии вы не лишитесь.

К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.

Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо.

Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.

Установка УЗО

В питающей линии бойлера обязательна установка УЗО — устройства защитного отключения. Его по току выбирайте на один порядок выше, чем ток автомата.

Ток утечки для УЗО – 10мА или 30мА.

Почему лучше 10мА, а не больше, можно понять из вот этой таблички воздействия тока на организм человека:

Существенный минус здесь, что на 10мА защита может ложно срабатывать. Особенно если у вас водонагреватель висит уже не первый год и в местах подключения клемм нередко образуется вот такой конденсат и влага.

Как проверить ложное это срабатывание или неисправен сам ТЭН? Для этого воспользуйтесь мультиметром.

Выключаете питающий автомат или вытаскиваете вилку с розетки и отсоединяете штатное заземление с корпуса титана.

Затем снимаете клеммные зажимы с самого тэна, и с помощью щупов измеряете сопротивление между корпусом бойлера и нагревательным элементом.

При исправности тэна, показания на экране мультиметра должны стремится к бесконечности, то есть быть примерно вот такими:

При пробое и повреждении нагревателя они будут либо нулевыми, но чаще всего могут составлять несколько сотен и даже килоОм. На фото ниже именно такой вариант ~ 500кОм.

Очень часто, во многих последних моделях бойлера, УЗО с током утечки на 15мА уже идет встроенным в кабель для подключения к розетке. В этом случае устанавливать дополнительный аппарат защиты от тока утечки в щитке может и не потребоваться.

Однако не забывайте, что такое встроенное УЗО будет защищать от утечки только при повреждении в самом нагревателе, но никак не защитит вас при неисправности непосредственно в розетке или питающей проводке до нее.

Как найти такие и другие подобные неисправности и к чему это может привести, можно ознакомиться в статье ”Бьет током в ванной. 5 причин и что делать?”

А что делать, если вы не специалист в электричестве и сами не можете или не хотите лезть в электрощиток, дабы смонтировать там все требуемые аппараты защиты. Но при этом обезопасить себя все равно нужно.

Самый простой вариант — это покупка УЗО розетки.

Включаете ее в существующую розетку в ванной, а уже через нее втыкаете вилку от шнура бойлера.

Будет ли срабатывать устройство защитного отключения на бойлер, если у вас нет заземления? Будет. Эти две системы при работе вместе призваны дополнять друг друга.

В случае утечки тока на бойлере без заземления, аппарат защиты отработает лишь тогда, когда вы непосредственно прикоснетесь к баку или к воде из него (при включенных ТЭНах).

А если есть заземляющий проводник, то УЗО отработает сразу после подачи напряжения на титан, не дожидаясь вашего касания. Вот и вся разница.

Схемы подключения

Схема подключения бойлера через розетку:

Электрическая схема водонагревателя:

Условная схема без розетки напрямую с щитка:

Ошибки при подключении и эксплуатации

  • установка розетки непосредственно под самим бойлером

Делать этого категорически нельзя. Розетки должны быть вынесены в сторону от нагревательного прибора и размещены выше смесителей. Не забывайте о предохранительном клапане и возможных протечках.

Клапан сработает как последняя ступень защиты, если термостат отказал. Кстати термостат нужно проверять в первую очередь, когда лампочка на панели не светится, и тэны не греют. Смотрите в каком положении кнопочка на элементе, она может быть «выбита».

  • частой ошибкой при подключении аппарата напрямую в розетку, является желание отключить прибор путем выдергивания вилки в тот момент, когда вода еще не нагрелась и нагреватель все еще работает

Если его мощность достигает 3,5кВт, то при таком разрыве контактов может возникнуть искрение, с образование дуги. А так как ванная это помещение с повышенной влажностью, последствия могут быть не предсказуемыми.

Поэтому всегда, прежде чем вытащить вилку отключайте нагрузку штатными приборами управления на самом бойлере.

  • нельзя включать в сеть пустой бойлер без воды

ТЭН который установлен внутри, требует водяного охлаждения. Без него он попросту перегорит и выйдет из строя. Поэтому перед каждым включением проверяйте наличие воды в бойлере.

И вообще не рекомендуется держать титан без воды. Это уменьшает срок его службы. В полном баке содержится меньше кислорода, а соответственно и риск коррозии уменьшается.

Плюс магниевый анод, который тоже защищает от образования ржавчины, работает только при заполненном баке.

  • подключение водонагревателя только через УЗО, либо только через автомат

Эти два аппарата защиты должны дублировать друг друга. УЗО защищает от тока утечки, а простой автомат от перегрузки и коротких замыканий.

Если позволяет бюджет, то вместо этих двух защитных элементов можно установить один дифф.автомат, он заменит оба прибора.

Статьи по теме

Как подключить водонагреватель Аристон: польза деталей

Водонагреватели Аристон, это нечто особенное на рынке. Фирма уделяет очень много времени защите оборудования. Как-то довелось слышать, что в Европе баки из нержавеющей стали не продают, этот выбор является уделом бедняков. Мы на этот счет предлагаем рассуждать следующим образом. Из чего делают кастрюли (тот же бак для воды)? Ответ прост, – из того же, из чего и чайники. А это эмалированная сталь, нержавейка, алюминий. Вот из этих же самых материалов делают и баки. Примером алюминиевых могут стать изделия марки Реал, к эмалированным относится большинство изделий, сбываемых в Европе, а из нержавейки выполнен резервуар настенных водонагревателей Аристон AbsVelisINOXQH. Эксперты утверждают, что с 2007 года удельная доля стали в России растет таким образом, что в каждой десятке купленных изделий их присутствие увеличивается на единицу каждый оборот Земли вокруг Солнца. Как подключить водонагреватель Аристон, чтобы вреда не вышло, вне зависимости от расположения звезд? Попробуем ответить на этот вопрос.

Как правильно подключать водонагреватель к системе водоснабжения: о пользе перепускного клапана

Производители баков для водонагревателей уже сломали немало копий в междоусобицах. Каковы же их аргументы? Вот что говорят изготовители эмалированных баков! (См. также: Как подключить накопительный водонагреватель)

  • Наша продукция не имеет сварных швов, которые бы контактировали с водой. Эмаль гладкая и покрывает ровным слоем всю внутреннюю поверхность резервуара, предохраняя его от коррозии. Ключевой особенностью эмалей для бака водонагревателя является то, что коэффициент теплового расширения их сравним со сталью (или даже равен). В результате, когда вода греется, то слой соприкосновения краски и металла почти не терпит механических нагрузок, за счет этого покрытие получается очень долговечным.

Аналогичный процесс имеет место быть в алюминиевых оконных рамах, которые незаслуженно потеряли популярность. Будучи однажды качественно собраны, они не пропускают практически воздух. Кстати, если осмотреть внимательно пластиковые окна, то можно заметить алюминиевые вставки в них. Но продолжим слушать изготовителей баков с эмалированным покрытием для водонагревателей.

  • Каждая эмаль имеет состав, который является коммерческой тайной и запатентован. У каждой фирмы он свой. С одной стороны это делает сложным сравнение, с другой – обеспечивает хорошему составу эмалированных покрытий баков водонагревателей свою преданную клиентуру. Биостеклокерамика, о которой так много разговоров, является ничем иным, как разновидностью лакокрасочного покрытия, которое наносится в несколько приемов внутри печей при высокой температуре и запекается. В результате защитный слой экологически чистый, безвредный. А что мы видим в случае со сталью? Типичный цинковый ящик для патронов попросту опасен для здоровья. Легированные стали далеко не всегда отличаются безвредностью, как и их защитное покрытие, и кислота, которой травят поверхность для химической очистки в ходе производства.
  • (См. также: Установка водонагревателя своими руками)

Это действительно так. Более того алюминий, о котором мы расскажем ниже, также должен быть покрыт слоем пищевого олова. В свободном состоянии металл ядовит. Что не мешает нам пользоваться алюминиевыми кастрюлями, которые отлично проводят тепло и противостоят коррозии просто прекрасно. В этом смысле очень важно доверять производителю, что он взял именно нужную марку сплава. Уделите внимание этому вопросу, чтобы избежать неприятных последствий. Упомянутый выше электрический водонагреватель Аристон имеет бак из нержавеющей стали, что хорошего в этом приеме? Послушаем, что говорят специалисты:

  • Бак из нержавейки очень долговечен. Если эмаль отколется в одном месте, то это непременно приведет к возникновению очага коррозии. Сталь служит гораздо дольше, а пассивирующие добавки, снижающие химическую активность материала увеличивают срок до 12-ти раз!

Мы не уверены, что не ослышались, настолько невероятно это звучит. Если типичный срок службы эмали брать за 7 лет, то получается, что стальной со специальной обработкой будет тянуть лямку исправно целое столетие за малым вычетом. Честно говоря, не верится. К недостаткам стали относится уязвимость соединений, сварных или вальцовочных, не важно. Стоит лишь воде добраться до незащищенного или поцарапанного места, и ржа съест весь бак водонагревателя подчистую. С другой стороны сталь достаточно упругая, тогда как эмаль ломается. То есть всякий гидроудар выводит лакокрасочное покрытие из строя, раскалывая на части, а значительный скачок давления в системе разрушит (!) любой бак. Даже если течь не появится сразу, то со временем даст себя знать ржавчина. (См. также: Как поменять ТЕН в водонагревателе)

Вот почему подключение водонагревателя Аристон ведется через специальный обратный клапан с веткой для сброса избыточного давления, который всегда (по словам технических специалистов фирмы) идет в комплекте. Если этой важной детали нет в наборе, потрудитесь позвонить в Indesit, чтобы там прояснили маркетинговую политику касательно данной марки водонагревателей. Проще говоря, уточните, не пытается ли дилер надуть на этой мелочи, которая имеет абсолютное значение в случае гидроударов. На клапане имеется стрелка, которая показывает, какой стороной врубать патрубок в систему снабжения водой. В ветке присутствует перепускной шток, который лучше бы оснастить резиновым шлангом. Хотя специалисты и говорят, что травиться будет сущая безделица, но в наших российских реалиях ожидать можно всего. Это же не Италия!

Без предохранительного клапана из комплекта фирма не гарантирует работоспособность прибора, а любая рекламация по поводу качества будет отклонена комиссией, которая займется расследованием случая. А что же у нас с алюминием? Этот мягкий металл позволяет изготовить бак без швов, недаром такие технологии широко используются в космической отрасли. Действительно, 13-й элемент периодической таблицы имеет известные преимущества:

  1. Изделия очень стойкие к воздействию окислителей.
  2. Металл отлично проводит тепло.
  3. Бак получается легкий.
  4. Отсутствие швов гарантирует долговечность водонагревателя и относительную стойкость к гидроударам.

Мы считаем, что слабым местом водонагревателей с алюминиевым баком станет относительная мягкость металла. Однако рвется такой резервуар при давлении порядка 32-х атмосфер, что практически недостижимо в обычном водопроводе. Мы еще рассмотрим электрические водонагреватели Реал с алюминиевым баком, но это тема для отдельного разговора. Пока запомните одно: (См. также: Как устроен бойлер)

  • В Обнинске по некоторым сведениям также выпускаются водонагреватели Реал, но бак у них из нержавеющей стали. Это не те изделия, о которых шла речь.

Итак, читатели должны запомнить из этого раздела две важные вещи:

  1. Чтобы подключить водонагреватель к трубопроводу, необходимо использовать специальный перепускной клапан.
  2. Гидроаккумулятор только в первом приближении может заменить указанное устройство. Не следует ставить эксперименты на своем домашнем оборудовании.
  3. (См. также: Как сделать заземление для водонагревателя своими руками)

Состав арматуры для включения в сеть водоснабжения

Не думайте, что проточный водонагреватель Аристон сможет обойтись без перепускного клапана. Быть может последствия пробоя будут не столь разрушительными, а ремонт более дешевым, но избыток давления пользы не принесет. Это касается также и газовых водонагревателей. Аристон рекламирует способ слива воды, который проповедуется и нашим сайтом. Для этого между перепускным клапаном и входом водонагревателя врезается тройник со сливным краном в ответвлении. Некоторые заводят выход сразу в канализацию, как в ролике с установкой Europrisma, прочие оставляют вентиль в воздухе, чтобы в случае необходимости взять отсюда достаточно большое количество горячей воды. В том числе и на хозяйственные нужды.

Выбирая тройник, берите пластик или бронзу, то же самое касается вентиля. В свете этого уж выпустила бы фирма Аристон тройник, обратный и спускной клапаны, а также кран для слива воды в одном корпусе. Вот это было бы классное техническое решение. Устройство водонагревателя Аристон ничем особым не выделяется среди «конкурентов». Многие, к примеру, так же к комплекту прикладывают перепускной клапан со стрелкой для ориентировки. Соответственно, и неисправности водонагревателя Аристон самые типичные: отказ термостата, сгоревший ТЭН, накипь. Поскольку имеем дело с водой, то особую важность имеет безопасность эксплуатации.

Электрическая схема водонагревателя Аристон должна включать дифференциальное устройство защиты. Об этом сложно где-либо прочитать, зато хорошо можно разглядеть в ролике на Ютуб. Обратите внимание, дифференциальное устройство защиты не является аналогом или заменой предохранителей. Внутри измеряется разность входного и выходного тока водонагревателя, которые, понятное дело должны быть равны друг другу, если нет экстренной ситуации. Если подключить водонагреватель к электросети без дифференциального устройства защиты, то последствия могут быть самые печальные.

Иногда может потребоваться запустить рециркуляцию для системы горячего водоснабжения. Это необходимо в частных домах, где требуется поддержать приемлемую температуру полотенцесушителя. В этом случае терморегулятор для водонагревателя Аристон уже плохой помощник. Потребуется циркуляционный насос с одной из трех возможных схем регуляции:

  1. По таймеру.
  2. По показаниям температурного датчика.
  3. Постоянного действия.

Входом для контура рециркуляции может стать технологическое отверстие для слива воды, если таковое имеется.

Монтаж и ремонт водонагревателей Аристон

Часто не надеясь на коммунальные службы, жители квартир начинают самостоятельно заботиться о наличии горячей воды в своем жилище. Очень востребованы на рынке бойлеры марки «Аристон». Эти нагревательные приборы итальянского происхождения очень надежны и имеют большой срок службы, при условии правильной эксплуатации. Но нет ничего вечного, поэтому ремонт водонагревателей «Аристон» можно сделать самостоятельно, не поручая никаким службам.

Ремонт

Если разбить действия по ремонту агрегатов на несколько этапов, то они будут следующими:

  • Необходимо диагностировать вид поломки.
  • Определить неисправность
  • Заменить вышедший из строя узел или деталь.

Особенности водонагревателей «Аристон»

Мы рассматриваем ремонт электрического бойлера «Аристон». Модели от 50 до 100 литров. Одним из преимуществ моделей этой фирмы является использование классического автоклавного фланца. Такое решение не позволяет протечь воде сквозь прокладку. Прокладка прижимается давлением воды в водонагревателе. Чем оно больше, тем больше плотность прилегания.  Но китайские производители научились подделывать эту прокладку, поэтому, приобретая ее на замену, надо искать «родную», избегая подделок.

Бойлер «Аристон»

Следующая особенность это то, что ТЭН снабжен удлиненным ножевым контактом, поэтому нагревательные элементы от других производителей не подходят.

Водонагреватель снабжен магниевым анодом.

Проверка

Прежде чем начинать ремонт водонагревателей «Ariston» надо проверить есть ли в доме электричество и не отключили ли воду. Часто этот фактор вводит в заблуждение неопытных пользователей.

Следующий этап – проверка правильности подсоединения к электросети и холодной воде. Если эти позиции выдержаны правильно, то неполадки следует искать  в следующем:

  • Защитный автомат выключен.
  • Сработало автоматическое защитное устройство.
  • Перегорел нагревательный элемент.
  • Сломалась электроника.

Замена нагревательного элемента

Если Вы выяснили, что перегорел ТЭН, то он требует замены. Попробуйте сделать ремонт водонагревателя «Аристон» своими руками.

Самостоятельный ремонт

Для этого надо:

  • Отключить от электропитания и водоснабжения бойлер.
  • Отвинтив два шурупа, снять защитный короб.
  • Отключить питание, которое непосредственно подведено к нагревателю.
  • Открутив еще два шурупа, снять крышку водонагревателя.
  • Снять датчик температуры и термореле.
  • Снять с патрубка подачи воды обратный клапан и слить воду из бойлера.
  • Открутить разводным ключом крепежную гайку и снять крепление на планке, к которой крепится фланец.
  • Продвинуть ТЭН вовнутрь, развернуть и вытащить. Проделать это аккуратно, чтобы не повредить фланец. Не забудьте поставить емкость под фланец, так как еще потечет вода.
  • Заменить ТЭН или почистить фланец и бак от грязи. Накипь со стенок счищать не рекомендуется, так как это дополнительная защита бака от коррозии. Уберите только ту накипь, которая осыпалась внутрь или легко очищается тряпкой.
  • Заменить или очистить магниевый анод. Он вкручивается рядом с теном.
  • Поставить на место все детали в обратном порядке.

По окончанию сборки проверить бак на протекание. Если протекает заменить прокладку.

При замене фланца важно поставить такой же конструкции какой был. Иначе может разорвать прокладку, и бойлер начнет течь.

Нагревательный элемент

Если регулярно не чистить водогрейные аппараты, то анод и ТЭН разрушатся, несмотря на хорошую адаптацию продукции «Аристон» к нашей воде. Поэтому так важно регулярно производить осмотр и ремонт бойлера «Аристон», можно своими руками.

Подделка деталей

Бойлер «Аристон» на 50 литров

Оценивая водонагреватель «Аристон» 50 литров, можно сказать, что это хорошая и компактная  модель. Частый ремонт требуется в основном электронному блоку. Лучше приобретать модели с простой конструкцией датчика температуры, в виде стрелки. Основным недостатком является не очень продуманное крепление к стене.

Бойлер «Аристон» на 80 литров

Очень удобный размер бака 80 литров, предусмотренный в линейке фирмы «Аристон». Получается, что вроде бы и не большой и не маленький, хватает на семью. Так же удобная горизонтальная форма размещения этого агрегата, что позволяет его повесить в подходящем для Вас месте.

Из недостатков этой модели отмечается то, что иногда может сломаться табло, но это не сказывается на работе всего агрегата.

В большинстве случаев поломки происходят из-за неправильной эксплуатации агрегата: как например, не сливают полностью воду на зиму на даче. Хоть и заявлено, что техника устойчива к морозу, но она на улице все-таки не выдерживает низких температур. Специалисты советуют использовать водонагреватель «Аристон», объемом 80 литров не на максимальной температуре нагрева, а на температуре 60 градусов. Ремонт у него аналогичный — регулярная чистка и замена магниевого анода.

Читка бойлера

Ремонт газового нагревателя

Ремонт газового водонагревателя «Аристон» лучше поручить специалисту сервисных служб. Надо сказать, что такие водонагревательные агрегаты специально адаптированы для российских условий. Так, например, учтены скачки давления газа, различная жесткость воды, низкие температуры воздуха.

Установка

Установка водонагревателя «Аристон может» быть выполнена  своими руками.

Установка водонагревателя «Аристон» должна производиться в четком соответствии с инструкцией.

Инструкция по установке водонагревателя «Аристон», конечно же, прилагается при покупке агрегата.

Необходимо проверить розетку и протестировать напряжение в электрической сети. Розетка обязательно должна быть заземлена, и иметь самостоятельный провод от щитка.

Крепление

Так как вес прибора будет достаточно тяжелым, в связи с большим количеством воды, то стена, на котором он будет установлен, должна быть прочной. Так же прочными должны быть болты при помощи, которых эта конструкция будет крепиться. Лучше применять металлические крепления: крюки, болты, винты, диаметром 10мм. Подключение водонагревателя «Аристон» должно быть недалеко от места подачи горячей воды, чтобы не было лишних теплопотерь. Необходимо четко с помощью уровня и рулетки разметить место крепления водонагревателя. Следите, чтобы нагрузка была равномерно распределена, не было перекосов. При помощи дрели в стене сверлятся отверстия, к которым крепятся кронштейны и планки-держатели, на которые вешается бойлер.

Некоторые модели устанавливаются на полу. В этом случае симметричная установка регулируется ножками прибора.

Присоединение к системе водоснабжения

Используемые для присоединения шланги и другие соединительные элементы должны выдерживать расчетное давление и температуру около 80 градусов. При  присоединении к системе водоснабжения лучше не соединять два разных металла друг с другом, например медь и сталь (в трубах). Для этого надо применить диэлектрический переходник.

При помощи клапана, входящего в устройство подключается труба для холодной воды. Труба для горячей воды подключается при помощи патрубка.  Ваша задача не перепутать эти два входа, делая подключение бойлера «Аристон».

Начинайте монтаж с трубы холодной воды, он помечен, синим цветом. На патрубок наматывается уплотнительная лента или пакля. Если берете паклю, то ее надо смазать специальной пастой. Затем накручивается тройник. Внизу тройника будет находиться клапан сброса. Он устанавливается по стрелке вверх. Этот клапан будет контролировать давление и перегрев. Сбоку на тройник ставим кран для аварийного слива. Им будете пользоваться, если необходимо слить полностью воду из бойлера.

Отсекающий кран ставится внизу и через переходник  бойлер подключается  к водопроводу.

Так же через отсекающий кран и переходник производится подключение к горячей воде.

Правильная схема подключения водонагревателя «Аристон» к водопроводу показана на видео:

Подключение к электрической сети

Только после того, как произведено подключение к воде, подключаем его к электропроводке. Так как этот агрегат потребляет много электричества, то и провода должны соответствовать требованиям.

Подключение водонагревателя «Аристон» к электросети происходит следующим образом:

  • Отключить водонагревательный прибор от электрической сети.
  • Провода электропитания подключаются к винтовым зажимам термостата.
  • Обязательно соблюсти фазы при подключении: — L, A или P1 — фазный провод;  N, В или Р2 — нулевой провод.
  • Провод заземления подключить к зажиму на корпусе бойлера.
  • Подключить к контактам клеммы контрольной лампы.
  • Нажать кнопку термостата.
  • Закрыть крышку
  • Перед тем, как включить электропитание необходимо проверить заполнение бойлера водой.
  • Включить электропитание.

Схема подключения бойлера «Аристон» к электричеству через двойной автоматический выключатель:

Подключение бойлера

Электрический провод для бойлера должен проходить в стене или запрятан в гофру, изготовленную из негорючего материала. Кабель для подключения должен быть трехжильным, лучше медным. Монтаж водонагревателя «Аристон» должен предусмотреть заземление. Заземление не делают на металлические предметы и трубы, как например: канализацию, водопровод и так далее.

Начало работы

Чтобы водонагреватель «Аriston» начал работать, надо:

  • Убедиться, что фланец электронагревателя стоит четко по центру. Если фланец чуть — чуть сдвинут в сторону,  то посредством гайки, его надо ослабит или затянуть.
  • Заполнить водонагреватель холодной водой и открыть кран горячей воды, чтобы воздух вышел наружу. Затем снова этот кран надо закрыть.
  • Осмотреть корпус и убедиться, что аппарат не протекает.

При включении режима нагрева должна включиться лампочка. В процессе работы может греться шланг холодной воды. Температура регулируется в некоторых моделей специальной ручкой, соединенной с термостатом или при помощи отвертки, вращая винт термостата. Регулятор устанавливается в положение «Е» — это экономный режим.

Гарантия

Гарантийный ремонт водонагревателей «Аристон» есть в любом городе. Сроки гарантии от 1 года до 2-х лет. Но если Вы до истечения срока гарантии ремонтировали обогреватель сами, то Вам не стоит рассчитывать на гарантию. Гарантийный ремонт осуществляется при наличии гарантийного талона.

Ariston для профессионалов Россия

29 июля 2021

Итоги большого розыгрыша призов (июль 2021)

Наш БОЛЬШОЙ РОЗЫГРЫШ ПРИЗОВ подошел к концу и мы с радостью объявляем имена победителей ценных подарков!

Подробнее

20 мая 2021

Большой розыгрыш призов

Большой летний розыгрыш призов от Ariston!
Зарегистрируйте от 3 котлов Ariston в мае и июне 2021 г и станьте участником грандиозного розыгрыша подарков

Подробнее

28 апреля 2021

Запуск telegram-канала «My Ariston»

Присоединяйтесь к нашему Telegram-каналу программы лояльности My Ariston и оперативно узнавайте новости!

Подробнее

21 апреля 2021

Вебинар «Новое поколение водонагревателей серии VELIS»

Приглашаем Вас на презентацию нового поколения водонагревателей серии VELIS 26 апреля 2021 г в 10:00

Подробнее

6 апреля 2021

Вебинар «Газовые котлы серии XC»

Приглашаем Вас на презентацию новых традиционных газовых котлов серии XC 13 апреля 2021 г в 10:00

Подробнее

11 марта 2021

Подбор каскадов EVO HP

Конфигуратор подбора котлов и аксессуаров для каскадной установки GENUS PREMIUM EVO HP

Подробнее

10 февраля 2021

Обновление Ariston Toolbox

Мы рады представить Вам обновленную версию нашего многофункционального приложения Ariston Toolbox

Подробнее

20 января 2021

Заказ призов за баллы 2020 года

Баллы 2020 года действительны для заказа призов по 31 января 2021 года включительно

Подробнее

31 декабря 2020

С наступающим 2021 годом!

Подробнее

21 декабря 2020

Итоги розыгрыша iPhone 12 Pro (21.12.2020)

Итоги розыгрыша iPhone 12 Pro!
Время поздравить победителей!

Подробнее

16 декабря 2020

Призы нашли своих хозяев (ноябрь 2020)

Мы подвели итоги розыгрыша ноября 2020 г и хотим поздравить всех, кто принял в нем участие!

Подробнее

14 декабря 2020

Промежуточные итоги акции iPhone 12 Pro в подарок (14.12.2020)

Осталась всего неделя до розыгрыша iPhone 12 Pro в подарок! Спешите участвовать!

Подробнее

7 декабря 2020

Промежуточные итоги акции iPhone 12 Pro в подарок (07.12.2020)

Обновленные промежуточные итоги акции iPhone 12 Pro в подарок!

Подробнее

30 ноября 2020

Промежуточные итоги акции iPhone 12 Pro в подарок (30.11.2020)

Обновленные промежуточные итоги акции iPhone 12 Pro в подарок!

Подробнее

23 ноября 2020

Промежуточные итоги акции iPhone 12 Pro в подарок (23.11.2020)

Обновленные промежуточные итоги акции iPhone 12 Pro в подарок!

Подробнее

9 ноября 2020

Розыгрыш iPhone 12 Pro

Дорогие друзья, скоро Новый год, и на этот прекрасный праздник мы хотели бы подарить Вам что-то особенное…


Подробнее

6 ноября 2020

Бонусная программа MyParts набирает обороты (Воронеж)

Воронеж — начало серии встреч участников программы MyParts по всей России, намеченных на ноябрь этого года!

Подробнее

2 ноября 2020

Призы нашли своих хозяев (октябрь 2020)

Мы подвели итоги розыгрыша октября 2020 г и хотим поздравить всех, кто принял в нем участие!

Подробнее

12 октября 2020

Призы от Ariston стали еще ближе!

Теперь, чтобы принять участие в акции  «25 лет в России», нужно всего 6 единиц установленного оборудования

Подробнее

12 октября 2020

Призы нашли своих хозяев (сентябрь 2020)

Мы подвели итоги розыгрыша сентября 2020 г и хотим поздравить всех, кто принял в нем участие!

Подробнее

1 сентября 2020

Лето закончилось, а подарки — нет!

Лето закончилось, а подарки — нет!
Получай брендированную одежду за конденсационные котлы!

Подробнее

21 августа 2020

Аристон 25 лет в России. Продолжаем наши акции!

День рождения — у нас, а подарки — Вам!
25 дополнительных подарков каждый месяц!

Подробнее

7 августа 2020

Аристон 25 лет в России. Акция в Instagram!

День рождения — у нас, а подарки — Вам!
Бонусы в честь 25-летия Ariston в России!

Подробнее

23 апреля 2020

Расписание он-лайн вебинаров с 27 апреля по 01 мая 2020 г

Приглашаем Вас на цикл бесплатных он-лайн вебинаров, посвященных оборудованию Ariston

Подробнее

17 апреля 2020

Расписание он-лайн вебинаров с 20 по 24 апреля 2020 г

Приглашаем Вас на цикл бесплатных он-лайн вебинаров, посвященных оборудованию Ariston

Подробнее

3 апреля 2020

Расписание он-лайн вебинаров c 13 по 17 апреля 2020 г

Приглашаем Вас на цикл бесплатных он-лайн вебинаров, посвященных оборудованию Ariston

Подробнее

1 марта 2020

Новый сайт

Запуск обновленного сайта www.ariston-pro.com в новом и ярком дизайне

Подробнее

31 декабря 2019

С наступающим 2020 годом!

Подробнее

15 декабря 2019

Заказ призов за баллы 2019 года

Баллы 2019 года действительны для заказа призов по 31 января 2020 года включительно

Подробнее

1 октября 2019

За каждые 5 конденсационных котлов — CUBE S NET в подарок!

С 01 октября по 31 декабря 2019 г зарегистрируйте 5 конденсационных котлов и получите CUBE S NET!

Подробнее

1 августа 2019

Новый личный кабинет

Мы рады представить Вам обновленный Личный Кабинет.
Попробуйте и оцените удобство использования прямо сейчас!

Подробнее

Ariston Water Heater GL 4: подробный обзор на 2021 год

Этот бренд создает эффективные и компактные водонагреватели, которые размещаются в резервуарах меньшего размера, чем большинство других, что дает вам лучшее из обоих миров.

Примечание: это сообщение может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Бренд Ariston известен производством этих систем, и одним из самых продаваемых ими устройств является Andris GL4. Этот мини-резервуар емкостью 4 галлона — хороший размер для небольших домов и обеспечивает доставку воды в места потребления, когда вам это нужно.

Итак, что еще может предложить Ariston Andris GL4?

Этот мини-резервуар вмещает четыре галлона воды и подключается к источнику напрямую, что позволяет избежать подачи горячей воды по трубам. Он предлагает легкодоступную горячую воду, которая использует минимальное количество энергии для создания и избавляет вас от траты энергии на традиционные системы отопления.

В нашем обзоре Ariston GL4 мы обсудим хорошее, плохое и уродливое, чтобы вы могли увидеть, подходит ли этот нагреватель для удовлетворения ваших потребностей в воде.Подробно рассмотрев этот мини-резервуар, вы узнаете, подходит ли он вам, и будете уверены, что покупаете его у одного из самых надежных брендов на рынке.

Торговая марка Ariston

Проверить цену

Ariston — итальянский бренд и производитель бытовой техники. Их ассортимент включает практически все, что вам нужно для комфортного и эффективного домашнего хозяйства, включая посудомоечные машины и системы горячего водоснабжения.

Несмотря на то, что Ariston является итальянской компанией, ей удалось получить большую клиентскую базу в США, благодаря доступным ценам и эффективной продукции.Ariston известен как производитель качественных товаров и идеально подходит для всех типов домашнего и офисного оборудования. Его предпочитают люди, которым требуются товары с низкими эксплуатационными расходами, но с высокими характеристиками.

Ariston и рынок водонагревателей

Когда дело доходит до водонагревателей, Ariston обычно является одним из первых имен, которые приходят в голову, что непросто на таком сильно насыщенном рынке. Бренд уже много лет создает энергоэффективные резервуары для воды, и они постоянно обновляют свои предложения, чтобы соответствовать современным отраслевым стандартам.

Водонагреватели Ariston включают солнечные обогреватели, газовые, электрические, газовые водонагреватели и водонагреватели с воздушным источником энергии, и это лишь некоторые из них. Их выбор впечатляет по сравнению с большинством брендов водонагревателей, что еще раз подтверждает их лидирующее место на рынке.

Их ассортимент мини-обогревателей, таких как GL4, является одним из их бестселлеров, потому что они предлагают обычным людям возможность установить энергоэффективные, но эффективные обогреватели без обычных затрат и усилий.Для тех, кто хочет беспроблемное решение для нагрева воды, у Arison есть что предложить.

Характеристики GL 4

Ariston Andris GL 4 — одно из наиболее компактных предложений итальянского бренда, но по-прежнему остается одним из фаворитов их покупателей. Этот мини-резервуар на четыре галлона устанавливается непосредственно там, где необходима горячая вода, и способен обеспечивать температуру от 65 до 161 градуса по Фаренгейту, в зависимости от того, что вам нужно.

Габариты GL4 от Ariston — 14.25 x 14,25 x 12,75 дюйма, так что везде, где вы найдете подходящее устройство, вы сможете установить его. Эти измерения включают также трубы, которые показывают, насколько компактным может быть этот водонагреватель, особенно по сравнению с традиционными резервуарами большего размера, которые поставляют столько же горячей воды.

Ariston делает большинство своих водонагревателей простыми в установке и предоставляет все необходимое для самостоятельной установки. Andris GL 4 прост в установке и не требует никакого опыта работы с сантехникой, что является еще одним отличным способом сэкономить деньги.

Этот резервуар для воды работает с нагревательным элементом мощностью 1440 Вт и может одновременно вмещать четыре галлона нагретой воды. По сравнению с более крупными резервуарами, которым для поддержания температуры требуется постоянный нагрев, GL4 не работает таким образом, и в конечном итоге он потребляет гораздо меньше энергии, чтобы обеспечить ваш дом горячей водой и доставлять ее туда, куда нужно.

Плюсы

Andris GL 4 поставляется с TitanShield, эксклюзивной технологией, обеспечивающей защиту вашего резервуара изнутри.Хотя обычные резервуары с годами медленно разрушаются, TitanShield гарантирует, что этого не произойдет. Наличие этой функции дает вам уверенность в том, что ваш резервуар прослужит дольше гарантии, предлагаемой Ariston, поэтому у вас будет эффективное горячее водоснабжение, которое выдержит испытание временем.

Подача воды из этой емкости быстрая, что многих приятно удивило. Поскольку компания Ariston разработала резервуар без подключения к трубопроводу, вы получите горячую воду намного быстрее и сэкономите обычное время ожидания, пока смесители и краны нагреются до нужной температуры.

Еще одним важным преимуществом является простота установки, и для ее правильной установки не нужно ничего знать о водопроводе или электричестве. Вы просто находите кран с холодной водой и электрическую розетку, и Ariston может показать вам, как сделать все остальное. Благодаря подробному руководству и простым инструкциям установка в большинстве случаев занимает менее 10 минут.

Минусы

Одним из основных недостатков этого резервуара является то, что люди сначала обнаружили, что он постоянно поставляет горячую воду, а затем понижает температуру, когда резервуар наполовину заполнен.Если вы планируете сразу использовать полный бак, об этом следует помнить, и это может отложить вашу покупку.

Это резервуар меньшего размера, не сомневайтесь, он не предназначен для протекания через все комнаты дома и подачи горячей воды. Andris GL4 лучше всего подходит для небольших нужд, иначе вы будете разочарованы, и в вашем доме будет много холодных душ. При покупке для того, для чего он предназначен, а именно для подачи небольшого количества воды, результаты будут потрясающими, в противном случае вам придется раскошелиться на обновление.

Установка Ariston Andris 4 GL

Проверить цену

Ariston гордится тем, что производит обогреватели, которые легко установить каждому, и они позаботились о том, чтобы Andris 4 GL не стал исключением. Вы получите все необходимое в виде прилагаемых инструкций, в которых точно указано, что требуется с точки зрения электричества и водопровода, чтобы вы могли убедиться, что они подходят.

Согласно Ariston, нагревательный элемент мощностью 1440 Вт, который нагревает этот бак, потребляет 12 А мощности, и его можно легко установить в розетку на 120 В.Вы также можете выбрать, хотите ли вы, чтобы он был настенным или стоящим, с деталями для любого варианта. Ariston рекомендует установить автоматический выключатель на 15 А и включить предохранительный клапан в систему для вашего спокойствия.

Отличие этой системы от безбаквальных обогревателей в том, что она подключается именно там, где вы хотите использовать воду, и избавляет от долгого пути по трубам, по которым идут другие. Это означает, что вам нужно только простое водопроводное соединение с водопроводным краном и розеткой на 120 В, и вы будете готовы к использованию своего мини-резервуара Ariston.

После установки вы получите подходящую температуру от 65 до 161 градуса по Фаренгейту, что более чем достаточно для стандартного дома. Это хороший размер, который поместится где угодно, и он не будет переполнен, как традиционные громоздкие водонагреватели. Даже при домашней установке Ariston по-прежнему дорожит своей гарантией, что является хорошим отличием от других обогревателей, которые мы рассмотрели.

The Final Say

Ariston Andris GL 4 — один из наших любимых продуктов для тех, кто все еще предпочитает использовать водонагревательный бак.В этой компактной конструкции достаточно места, чтобы доставлять воду в нужное время и в нужное место, и это удобная система, позволяющая сэкономить много денег и снизить потери воды в процессе.

Если вы предпочитаете заниматься своими руками, вам понравится простота Andris GL4, и даже установка его самостоятельно не угрожает продолжительной шестилетней гарантии, которую бренд предоставил на резервуар. На все остальные детали предоставляется двухлетняя гарантия, но, если судить по отзывам, эти системы будут работать долгие годы.

Ariston Andris GL — дешевая альтернатива безтанковым системам, но она может предложить столько же, и вы можете купить ее онлайн на Amazon примерно за 150 долларов. За эту цену вы значительно сэкономите на счетах за электроэнергию и дадите своему дому надежный и стабильный способ доставки горячей воды именно туда, где это необходимо.

Ariston: Часто задаваемые вопросы по электрическому водонагреванию

Техническая команда Ariston отвечает на часто задаваемые вопросы монтажников о электрических водонагревателях Andris Lux и Andris Lux Eco.

Водонагреватели Ariston подходят для широкого спектра применений. Компания предлагает изделия без вентиляции и вентиляции, каждая из которых проста в установке и эксплуатации.

Все водонагреватели Ariston имеют невероятно качественную конструкцию, в которой используются медные нагревательные элементы для повышенной прочности. Кроме того, блоки премиум-класса в этой линейке также извлекают выгоду из новейших технологий для оптимальной энергоэффективности.

В чем разница между установками Andris Lux Eco и Andris Lux?

Andris Lux Eco — флагманский продукт в линейке горячей воды Ariston.Этот небольшой электрический водонагреватель без вентиляции сочетает в себе передовой итальянский дизайн, энергоэффективность, долговечность, удобство использования и безопасность. Эта модель премиум-класса также может похвастаться новыми функциями, в том числе функциями защиты от легионелл и перегрева.

Доступный в моделях объемом 10, 15 и 30 литров, каждая с элементом мощностью 2,5 кВт, Andris Lux Eco идеально подходит для различных мест, включая коммерческую недвижимость, строительные площадки, кухни, ванные комнаты или офисы.

Дополняет Andris Lux Eco его родственный продукт — Andris Lux .Еще один компактный электрический водонагреватель, этот агрегат полностью соответствует последнему стандарту ErP (с агрегатами до класса «А») и доступен в трех версиях над раковиной и четырех версиях под раковиной соответственно. Модели для установки под мойку мощностью 2 кВт и 3 кВт имеют объем 10 и 15 литров, в то время как модели над мойкой мощностью 3 кВт доступны объемом 10, 15 и 30 литров. (Примечание: эти объемы относятся к объему холодной воды, вмещаемого каждым блоком; объем подаваемой горячей воды может быть немного меньше.)

В чем разница между накопительным и проточным водонагревателем?

Накопительный водонагреватель имеет резервуар определенного размера, который нагревается и хранит воду, готовую к использованию. Эта вода поступает в одно или несколько выпускных отверстий. Прибору потребуется время, чтобы нагреть воду.

Проточный водонагреватель нагревает воду по мере необходимости. Обычно проточный водонагреватель имеет меньший расход, чем невентилируемая система хранения.

Что делает настройка «E» на Andris Lux?

Это переводит агрегат в «экономичный» режим, который эффективно нагревает воду в баке для экономии энергии.

Можно ли подключить устройства к вилке на 13 А?

И Andris Lux , и Andris Lux Eco можно подключить к соответствующему ответвлению с предохранителем.

Зачем мне расширительный бак?

Серия Andris Lux без изобретений (т.е.е. под давлением), а когда вода нагревается, она расширяется. Если в системе трубопроводов недостаточно места для этого, необходимо установить комплект Ariston A — расширительный бак.

Расширительный бак состоит из металлической внешней оболочки с резиновой / латексной мембраной для приема воды во время процесса нагрева. Хотя нет никаких особых требований в отношении ориентации расширительного бака, рекомендуется связаться с местными водохозяйственными органами, поскольку они иногда уточняют, как этот компонент устанавливается.

Подходят ли агрегаты для установки душа / ванны? Можно ли пить воду из Andris Lux?

Хотя устройства Andris Lux можно использовать для подпитки душа или ванны, они не предназначены для подачи достаточного количества горячей воды; типичный душ длится не более нескольких минут.

Хотя вода из аппаратов Andris Lux безопасна для питья, это не рекомендуется, так как она может содержать следы магния.

Всегда ли агрегаты включены?

Элемент работает только тогда, когда температура воды ниже уровня, установленного на шкале. Если температура соответствует этому требованию, блок выключится до тех пор, пока она снова не упадет ниже заданного значения.

Какой кабель нужен для подключения устройств?

Для устройств Andris Lux требуется термостойкий кабель. Круглый 3-жильный, 1,5 мм (согласно BS 6141, таблица 8) должен использоваться для подключения к источнику питания через розетку на 13 А (согласно BS 1363) или двухполюсный изолирующий выключатель с предохранителями, с минимальным расстоянием между контактами 3 мм. на каждом полюсе.

Как работает энергоэффективная функция ECO EVO на Andris Lux Eco?

Водонагреватели Andris Lux Eco оснащены функцией Ariston «ECO EVO» — новым электронным управлением с программным обеспечением для автоматического обучения, которое позволяет пользователям достичь экономии энергии до 15%. Andris Lux Eco Установки также имеют рейтинг ErP «A» во всем диапазоне.

После активации функции она будет отслеживать и «изучать» поведение пользователя в течение семи дней, после чего цикл нагрева будет адаптирован для обеспечения максимальной эффективности.

Как работает функция защиты от легионелл в Andris Lux Eco?

Аппарат Andris Lux Eco имеет цикл термической дезинфекции, при активации которого температура воды, хранящейся внутри устройства, автоматически повышается до 60 ° C один раз в неделю, что снижает риск развития бактерий легионеллы.

Какие гарантии?

Устройства Andris Lux поставляются с трехлетней гарантией на бак и один год на электрооборудование.Гарантия подлежит ежегодному обслуживанию и / или проверке.

Ariston Slim Multi 3kW 110-Volt 0.59 GPM Место использования Электрический безрезервуарный водонагреватель: Руководство по эксплуатации и уходу: Страница 11

11

EN

Рисунок 7 — Электрические схемы водонагревателя

Схема подключения

для 18 и 27 кВт

Клеммная колодка в устройстве

L1 L2 L1 L2 L1 L2

L1 L2L1 L2L1 L2

8/2 AWG

8/2 AWG

8/2 AWG

240 В

240 В

240 В

Требуется

— Заземляющий провод 10 AWG — по одному на каждую цепь 240 В

Устройство Требуется заземляющий провод 8-10 AWG — по одному на каждую цепь 240 В

L1 L2

L1 L2

L1 L2 L1 L2

240 В

240 В

240 В

240 В

8/2 AWG

8/2 AWG

8/2 AWG

8/2 AWG

L1 L2

Схема подключения для 36 кВт

Клеммная колодка в устройстве

L1 L2 L1 L2

и что блок

был подключен к земле

в соответствии с применимыми кодами

.

• Убедитесь, что все соединения

выполнены правильно

, чтобы обеспечить правильную работу устройства

.

критически важно, чтобы устройство

было подключено, как показано.

Смешивание одного набора проводов

с другим приведет к тому, что

не сможет правильно работать

, даже если он

включается, а в противном случае

работает правильно.

5. Переднюю крышку устройства

следует заменить и закрепить

двумя (2) винтами

.

6. Перед включением

на блоке убедитесь, что весь воздух

удален из водяных линий

.

Пожалуйста, проверьте ЭТАП 3 в разделе

, установка сантехники

. Восстановите питание блока

с помощью специальных автоматических выключателей

в главной электрической панели

.

Часть 5 — Контрольный список установки

Расположение водонагревателя Да Нет

Вблизи зоны, требующей подогрева воды

В помещении и защищено от отрицательных температур

Зона, свободная от легковоспламеняющихся паров / горючих веществ

Предусмотрены меры для защиты зоны от воды повреждение

Помещение, достаточное для обслуживания обогревателя

Предохранительный клапан (Если требуется местным, государственным или провинциальным кодексами) Да Нет

Предохранительный клапан температуры и давления установлен правильно, и линия нагнетания ведет к открытому сливу замерзание

Электропроводка Да Нет

Напряжение источника питания соответствует паспортной табличке водонагревателя

Провод цепи ответвления и предохранитель или автоматический выключатель надлежащего размера

Электрические соединения герметичны и агрегат должным образом заземлен

Водоснабжение Да Нет

Водонагреватель полностью Заполнен водой ПЕРЕД работой с агрегатом

Воздух, очищенный от воды водонагреватель и трубопроводы

Водяные соединения герметичны и не имеют утечек

Таблица 4 — Контрольный список установки

Электрические водонагреватели | ANDRIANOS

Электрический водонагреватель — это устройство, которое обеспечивает горячую воду с помощью электричества.

В частности, электрический водонагреватель представляет собой сосуд цилиндрической формы, состоящий из двойных теплоизолированных стенок и электрического сопротивления, расположенного внутри емкости.

При подаче электроэнергии это сопротивление нагревает и в конечном итоге нагревает воду, содержащуюся в цилиндре. Водонагреватель подключается к водопроводу, и для каждого количества горячей воды, перекачиваемой для использования, происходит автоматическое пополнение холодной водой.


Имея опыт работы в системах отопления с 1994 года , ANDRIANOS имеет полный спектр инновационных электрических водонагревателей от группы «ARISTON», ведущего мирового производителя продуктов для нагрева воды.

Электрические водонагреватели ARISTON относятся к изделиям с высоким классом энергии и полностью гармонизированы с нормативом ErP (Энергетические продукты).

Регламент ErP устанавливает минимальные энергетические характеристики отопительных приборов для получения знака CE и их продажи в Европе.

«ARISTON THERMO GROUP» специализируется на производстве водонагревательных и отопительных приборов, предлагая эффективные и высококачественные решения мирового класса итальянского дизайна.Благодаря ноу-хау мирового уровня и глубокому пониманию потребностей потребителей, ARISTON постоянно завоевывает доверие миллионов семей по всему миру на протяжении более 50 лет.

Он был основан в 1930 году Аристидом Мерлони и работает в 150 странах мира. Он имеет 18 центров исследований и разработок в 10 странах и насчитывает в общей сложности 6700 сотрудников . Она производит и распространяет примерно 7000000 продуктов в год (более 35 миллионов запасных частей), а оборот в 2015 году составил 1 евро.43 миллиарда.


Электрические водонагреватели ARISTON

Ассортимент ARISTON включает электрические водонагреватели с современными характеристиками и размерами для удовлетворения всех потребностей:

  • Настенные электрические водонагреватели Ariston ANDRIS RS и LUX Идеально подходят для установки над или под раковиной.
  • Настенные электрические обогреватели Ariston PRO ECO & R для горизонтальной или вертикальной установки. Максимальная экономия и максимальная производительность и безопасность.
  • Настенные электрические обогреватели Ariston VELIS EVO EU & EVO PRO. Самые современные и элегантные обогреватели на рынке.
  • НОВАЯ СЕРИЯ: Настенные электрические обогреватели Ariston LYDOS R, PRO1, PRO1 ECO и WIFI — это современные технологии для максимальной экономии.
  • НОВАЯ СЕРИЯ: Настенные электрические обогреватели Ariston LYDOS HYDRID первые гибридные электрические обогреватели энергетического класса A.

Подробно обо всех электрических обогревателях ARISTON, предлагаемых ANDRIANOS:


Настенный электрический обогреватель Ariston Velis Evo EU и Evo Plus

Благодаря новым функциям, которые делают его умнее и стильнее, новый Velis Evo достигает нового уровня комфорта.

Velis Evo EU

Для еще большего комфорта и экономии Velis Evo Plus предлагает набор доступных душей и время ожидания для следующего душа, а также дневное планирование.

Velis Evo Plus

Благодаря функции ECO EVO электрические водонагреватели Velis Evo запоминают, когда и сколько горячей воды вы используете, достигая максимальной энергоэффективности.

Каждый раз, когда Velis Evo нагревает воду настолько, чтобы обеспечить первый горячий душ, на экране загорается символ «Готово».

Velis Evo адаптируется к любому пространству, так как он слишком тонкий и размещается либо горизонтально, либо вертикально.

Доступны версии на 50, 80 и 100 литров

Преимущества :

  • Гибкая установка в горизонтальном или вертикальном положении
  • Готовность к подаче душа и режимы ECO EVO Двойной титан
      контейнер для высокой прочности
    • Два магниевых анода и два фланца с 5 болтами
    • Многофункциональный ЖК-дисплей

    Характеристики:

    • Дизайн: создан для отличия
    • Уникальный дизайн с гладкой плавные линии.VELIS EVO с его гладким и линейным современным стилем является шедевром дизайна интерьера, созданным в Италии.
    • Высокая эстетика: Доступны в цветах, которые сочетаются с мебелью каждой ванной комнаты. Металл с серебром или белый с серебром.
    • Комфорт: Комфортная передача совершенно новых данных.
    • Более быстрое время нагрева: интеллектуальная конструкция с двойным баком для более быстрого нагрева воды и подачи горячей воды в душ за 50 минут.
    • Количество доступных душевых: Первый уровень на рынке, с постоянным отображением на экране количества доступных душевых.
    • Время ожидания: Первый уровень на рынке с постоянным отображением на экране ожидания следующего душа.
    • Ежедневный график: нужная температура воды в нужное время благодаря способности определять точное время, когда горячая вода будет готова (до двух раз в день).
    • Энергоэффективность: лучшие решения для энергосбережения дома.
    • У него лучшая энергоэффективность: весь модельный ряд VELIS EVO имеет наивысший класс энергопотребления: B-класс
    • Максимальная экономия дома: так умно, чтобы учиться на своих повседневных привычках для максимальной экономии энергии: до На 148 кВт / год меньше *
    • Легкость…: упрощая вашу жизнь
    • Простота установки: Благодаря глубине 27 см он помещается везде. Благодаря многопозиционной установке (изделие можно устанавливать как вертикально, так и горизонтально), VELIS EVO предлагает максимальную гибкость.
    • Простота обслуживания: быстрое устранение неисправностей благодаря самодиагностике с подробной информацией об ошибках. Простая замена анода благодаря фланцу большого диаметра (75 мм). Самоочищающиеся нагревательные элементы со специальной эмалью для предотвращения солевых отложений.
    • Anti-Legionella System — Сохраненная вода способствует росту бактерий легионеллы. Чтобы обеспечить максимальную безопасность и гигиену, новые продукты Ariston в АБС-упаковке поставляются с функцией защиты от мусора. Если вода, хранящаяся в водонагревателе, никогда не достигает 65 ° C в течение 30 дней подряд, то эта операция выполняет полный цикл нагрева при этой температуре для очистки воды.

    • Anti-Burning System: При выходе из строя термостата водонагреватель прекращает работу, предотвращая перегрев воды до 100 ° C (как это было с обычными продуктами) и защищая пользователя от возможных ожогов.

    • Система защиты от замерзания: Если водонагреватель подключен к сети, он начинает работать, когда температура хранимой воды падает ниже 5 ° C. С помощью этой системы мы можем избежать возможных поломок из-за вызванного расширения. замерзанием воды в водонагревателе.

    • Система самодиагностики: В случае неисправности водонагреватель отображает на передней панели индикатор, указывающий на тип возникшей проблемы.Это позволяет быстрее восстановить работу.

    • Система защиты от воды: Это система защиты, которая не запускает водонагреватель, хотя в емкости нет воды. Таким образом можно избежать внутреннего перегрева и поломки внутренних компонентов. Система гарантирует более безопасную установку и обслуживание.

    • Активный режим электробезопасности: В конце каждого цикла нагрева воды водонагреватель дважды отключается от электрической сети.Таким образом гарантируется полная безопасность.

    Технические характеристики:

    9000max627 9000max627

    8 бар / 80 ° C

    32,2 кг

    7

    276

    VLS50

    VLS80

    VLS100

    VLS100

    906

    VLS PLUS 100

    Емкость

    50lt

    80lt

    6
    6

    6
    6

    Мощность

    1,5 кВт + 1 кВт

    1,5 кВт + 1 кВт

    1,5 кВт + 1 кВт

    1,5 кВт + 1 кВт

    1,5 кВт + 1 кВт

    Напряжение

    230V

    230V

    230V

    230V

    230V

    230V

    Время нагрева (DΤ =

    ) 30

    2:15

    2:30

    1:30

    2:15

    2:30

    Вес

    21,7 кг

    28,3 кг

    32,2 кг

    21,7 кг

    67

    27

    21,7 кг

    67

    27

    Защита IP

    IPX4

    IPX4

    IPX4

    IPX4

    IPX4

    IPX4

    Класс ERP

    Β

    Β

    276 9276

    9276

    Гарантия

    5 лет на внутреннюю контейнерную систему / 2 года на электрические, электронные и другие детали

    Загрузите коммерческую брошюру электрического обогревателя Ariston Velis Evo (только на греческом языке)

    Свяжитесь с ANDRIANOS, чтобы узнать об электрических водонагревателях Ariston

    Настенный электрический водонагреватель Ariston Pro R 50

    Настенный электрический водонагреватель Ariston Pro R для горизонтальной или вертикальной установки.Вместимость от 50 до 100 л

    Преимущества :

    • Комфорт: Контроль температуры
    • Производительность и экономичность: Экологичная полиуретановая изоляция
    • Дизайн: Эксклюзивный итальянский дизайн
    • Качество: Эмалированная внутренняя часть резервуар с титановой эмалью, испытанный при 16 бар, увеличенный магниевый анод, предохранительный клапан, проверенный при 8 бар, фланец с 5 болтами, пакет безопасности ABS
    • Соответствие инструкциям CE
    • Система защиты от горения: Если термостат выходит из строя, водонагреватель перестает работать, избегая перегрева воды до 100 ° C (как это было с обычными изделиями) и защищая пользователя от возможных ожогов.
    • Система защиты от замерзания: если водонагреватель подключен к сети, он начинает работать, когда температура хранимой воды падает ниже 5 ° C. С помощью этой системы мы можем избежать возможных поломок из-за расширения, вызванного замерзание воды в водонагревателе.
    • Технология Nanomix: при использовании любой потребности в горячей воде от водонагревателя, она уравновешивается после поступления холодной воды. Благодаря технологии NANOMIX поступающая вода не охлаждает то, что находится внутри.Благодаря специальному дефлектору с Nanomix происходит более медленное перемешивание воды, что позволяет поддерживать высокую температуру, избегая ненужных запусков водонагревателя. до 10% больше горячей воды, чем традиционный водонагреватель той же мощности. В конце каждого цикла нагрева будет до 15 литров горячей воды при 40 ° C.

    Технические характеристики :

    V

    80256

    6 9027

    3 квт

    906 25

    1,6526

    7

    R50V

    R80V

    R80H

    R100H

    Емкость

    50lt

    80lt

    100lt

    3 квт

    3 квт

    3 квт

    3 квт

    7

    230 В

    Время нагрева (DΤ = 45 ° C) ч, мин

    0:55

    1:28

    1:50

    1:28

    1:50

    Рассеивание тепла при 65 ° C кВт / ч / 24 ч

    0,96

    1,22

    1,39

    1,48

    Максимальное рабочее давление

    8бар

    8бар

    8бар

    8бар

    8bar

    906

    75 ° C

    75 ° C

    75 ° C

    75 ° C

    Вес

    9000 4 16,5 кг

    22 кг

    25,5 кг

    22 кг

    25,5 кг

    IP-защита

    IPX3

    IPX1

    IPX1

    Класс ERP

    D

    D

    D

    27 D

    6

    Гарантия

    5 лет для внутренней контейнерной системы

    2 года для электрических, электронных и других компонентов

    Загрузите коммерческую брошюру Ariston Pro R (только на греческом языке) узнать об электрических водонагревателях Ariston


    9 0036 Новые электрические водонагреватели ARISTON LYDOS

    Скачайте брошюру о новой серии электрических водонагревателей ARISTON LYDOS


    Настенный электрический водонагреватель LYDOS R (НОВАЯ СЕРИЯ)

    Электрический водонагреватель LYDOS ECO доступен объемом 50, 80 и 100 литров для вертикальной установки

    Преимущества:

    • Технология WaterPlus: удерживает поступающую холодную воду на дне резервуара, чтобы обеспечить меньшее смешивание с накопленной горячей водой.Это позволяет получить на + 16% больше горячей воды, обеспечивая комфорт дополнительного горячего душа.
    • Настройка внешней температуры, лампа с высокой видимой теплотой, медь HE
    • Полный диапазон 100% разработан и произведен в Италии
    • Эстетика: Полностью сенсорный передний черный экран EMI, белая нижняя пластиковая крышка, современный квадратный термометр, Ariston wave, XL- внешняя кнопка размера для упрощения регулировки температуры
    • Дополнительные характеристики: изделия протестированы при давлении 16 бар для 15 футов, инженер по термостату, экологически чистая серия, двойной предохранительный термостат, циклонная циклонная изоляция премиум-класса для максимальной производительности, фланец с 5 болтами.

    Настенный электрический водонагреватель LYDOS PRO1 R (НОВАЯ СЕРИЯ)

    Электрический водонагреватель LYDOS PRO1 R выпускается объемом 80 и 100 литров для горизонтальной установки

    Преимущества:

    • WaterPlus технология: удерживает поступающую холодную воду на дне резервуара, чтобы обеспечить меньшее смешивание с хранящейся горячей водой. Это позволяет получить на + 16% больше горячей воды, обеспечивая комфорт дополнительного горячего душа.
    • Настройка внешней температуры, лампа высокой видимой области тепла, медь HE
    • Полный диапазон 100% разработан и произведен в Италии
    • Инженер по термостату
    • Эстетика: Элегантная пластиковая крышка с серым под ней, квадратный современный термометр, волна Ariston, внешняя кнопка размера XL для упрощения регулировки температуры
    • Дополнительные характеристики: изделия протестированы при давлении 16 бар для 15 футов, двойной предохранительный термостат, высокоэффективная полиуретановая изоляция, фланец на 5 болтов.
    • Опция: интеграция с солнечной батареей (только термоэлектрическая)

    Настенный электрический водонагреватель LYDOS ECO (НОВАЯ СЕРИЯ)

    Электрический водонагреватель LYDOS ECO доступен с емкостью 50, 80 и 100 литров для вертикального установка

    Преимущества

    • Технология WaterPlus: удерживает поступающую холодную воду на дне резервуара, чтобы обеспечить меньшее смешивание с накопленной горячей водой.Это позволяет получить на + 16% больше горячей воды, обеспечивая комфорт дополнительного горячего душа.
    • Соответствует ведущим нормам ESWH.
    • Режим Eco Evo на базе CoreTech.
    • Максимальный / ускоренный режим.
    • Пакет абсолютной безопасности.
    • Ручная и точная установка температуры (с шагом 10 ° C), значок для имеющихся душей.
    • Высококачественный эмалированный титановый бак, электрический термостат
    • Полный диапазон, 100% разработан и произведен в Италии
    • Эстетика: черный передний экран Full-Touch EVI, белая нижняя пластиковая крышка, Ariston wave,
    • Дополнительные характеристики: 15 бар 16 бар изделия, испытанные под давлением, двойной предохранительный термостат, два датчика NTC для высокой точности, фланец с 5 болтами, визуализация кодов ошибок, медь HE, высококачественный и прочный экологически чистый изоляционный материал (циклопентан)

    6 ECO50V

    67

    6

    67

    6

    ECO100V

    450627

    4506

    4509

    4506

    450 мм

    ) ч, мин.

    2:11

    90 626

    0,99

    ° C

    627 926 926

    6

    детали для внутренней системы

    9026

    913

    6 778 Глубина (мм)

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LYDOS R и ECO и PRO 1 R

    ECO50V

    67

    R 50

    правый 80

    правый 100

    PRO1 R 80

    PRO1 R 100

    7 90lt

    100 лт

    50 лт

    80 лт

    100 лт

    80 лт

    100 лт

    100 лт

    6

    2 квт

    3 квт

    3 квт

    3 квт

    3 квт

    3 квт

    450 мм

    450 мм

    450 мм

    450 мм

    450 мм

    Напряжение при максимальной рабочей температуре

    6

    6

    230 В

    230 В

    230 В

    230 В

    230 В

    Время нагрева (DT = 45000

    2:46

    1:27

    2:11

    2:46

    2:11

    Qpr кВт / 24 ч

    0,99

    1,35

    1,56

    1,35

    1,56

    1,48

    1,65

    V40 (I) при максимальной рабочей температуре

    67 906

    108

    174

    216

    91

    147

    182

    1200007

    80 ° C

    80 ° C

    80 ° C

    75 ° C

    75 ° C

    75 ° C

    75 ° C

    75 ° C

    Защита IP

    IPX3

    IPX3

    IPX3

    90 004 IPX3

    IPX3

    IPX3

    IPX1

    IPX1

    64 Вес кг

    7

    9000

    9000

    9000

    16

    20,5

    24

    20,5

    24

    Класс ERP

    B 27

    6

    907

    C

    C

    C

    C

    C

    Гарантия

    5 лет 5 лет

    ОБЩИЕ РАЗМЕРЫ

    Высота (мм)

    528

    733

    885

    568

    773

    913

    470

    470

    470

    480

    480

    480

    480

    Настенный электрический водонагреватель LYDOS PRO1 ECO (НОВАЯ СЕРИЯ)

    Электрический водонагреватель LYDOS PRO1 ECO доступен объемом 80 и 100 литров для горизонтальной установки

    Преимущества

    • Технология WaterPlus: сохраняет поступающая холодная вода на дно резервуара, чтобы обеспечить снижение смешивание с хранящейся горячей водой.Это позволяет получить на + 16% больше горячей воды, обеспечивая комфорт дополнительного горячего душа.
    • Функция максимума / повышения
    • Режим Eco Evo на базе CoreTech.
    • Пакет абсолютной безопасности
    • Регулировка температуры (с шагом 10 ° C), Значок для доступных душевых Душ
    • Полный диапазон 100% разработан и произведен в Италии
    • Электрический термостат
    • Эмаль Incoloy HE для уменьшения содержания соли
    • Технология сухого нагрева (HE воск), идеально подходит для агрессивных водных ситуаций
    • Эстетика: черный экран Full-Touch HMI, черная нижняя пластиковая крышка, волна Ariston,
    • Дополнительные характеристики: изделия для давления 15 бар 16 бар, двойной предохранительный термостат, два датчика NTC для высокого давления. точность температуры, высокоэффективная полиуретановая изоляция, фланец на 5 болтов, визуализация кода ошибки

    Настенный электрический водонагреватель LYDOS WIFI (НОВАЯ СЕРИЯ)

    Электрический водонагреватель LYDOS WIFI доступен в версиях 50, 80 и 100 литров для вертикальной установки

    Преимущества

    • Aqua Ariston Net App: водонагреватель c Управлять и настраивать удаленно через смартфон.
    • Экономия энергии до 25% с помощью приложения Wifi.
    • Активное push-уведомление в случае возникновения проблемы.
    • Технология WaterPlus: удерживает поступающую холодную воду на дне резервуара, чтобы обеспечить меньшее смешивание с хранящейся горячей водой. Это позволяет получить на + 16% больше горячей воды, обеспечивая комфорт дополнительного горячего душа.
    • Соответствует ведущим нормам ESWH.
    • Режим Eco Evo на базе CoreTech.
    • Еженедельное программирование до 2-х дневных циклов нагрева
    • Визуализация использования оставшегося времени нагрева до достижения заданной температуры, значок доступных душевых кабин Готовность к принятию душа
    • Пакет абсолютной безопасности
    • Высококачественный эмалированный титановый бак, Электрический термостат
    • Инколой-эмаль НЕ для уменьшения соли (гарантия 3 года).
    • Контроль температуры (с шагом 10 ° C).
    • Полный ассортимент 100% разработан и произведен в Италии
    • Эстетика: Высокие технологии и удобный вид спереди.
    • Современная форма с волной Ariston и улучшенной пластиковой крышкой.
    • Дополнительные характеристики: изделия, испытанные под давлением 15 бар, 16 бар, двойной предохранительный термостат, два датчика NTC для обеспечения высокой точности температуры, фланец с 5 болтами, визуализация кода ошибки, прочный и прочный экологически чистый изоляционный материал (циклопентан).

    906 PRO26

    906 PRO26

    906 PRO26 9000

    906 PRO26 9000

    0,99 07 906 1,56

    ° C

  • 064 9027 9027 907
  • 06

    20,5 907 906

  • 906 9026

    7

    906

    906

    470007

    470

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LYDOS WIFI и PRO1 ECO

    WIFI 50

    WIFI 80

    WIFI 100

    Емкость

    80lt6

    6

    6

    80lt

    100lt

    Мощность

    1,8 кВт

    1,8 кВт

    1,8 кВт

    6
    6

    Диаметр

    9 0004 450 мм

    450 мм

    450 мм

    450 мм

    450 мм

    Напряжение при максимальной рабочей температуре

    7

    6

    4

    230 В

    230 В

    Qpr кВт / 24 ч

    1,35

    1,56

    0,99 07

    6

    Время нагрева (ΔΤ = 45 ° C) ч, мин

    2:11

    2:46

    1:27

    2:11

    2:46

    V40 (I) при максимальной рабочей температуре

    174

    216 900 07

    108

    174

    216

    Максимальная рабочая температура

    80 ° C

    80 ° C 26

    80 ° C

    Вес, кг

    20,5

    24

    16

    Защита IP

    IPX3

    IPX3

    IPX3

    IPX3

    IPX3

    6

    IPX3

    Гарантия

    5 лет на внутреннюю контейнерную систему / 2 года на электрические, электронные и прочие детали

    ОБЩИЕ РАЗМЕРЫ

    Высота

    758 000

    528

    733

    885

    Глубина

    470

    470

    470

    7

    Настенный гибридный электрический водонагреватель LYDOS HYBRID (НОВАЯ СЕРИЯ)

    Первый гибридный электрический водонагреватель класса A: ежедневное горячее водоснабжение за полцены

    Электрический водонагреватель LYDOS HYBRID доступен в версиях 80 и 100 литров для вертикальной установки 9000 7

    Ежедневная экономия энергии 50%

    Эксклюзивный гибридный интеллект эффективно сочетает электричество с тепловым насосом на возобновляемых источниках энергии и адаптируется к вашим привычкам.

    Гибридный интеллект
    Изучая свои привычки, инновационное программное обеспечение i-memory эффективно управляет гибридной технологией, выбирая наиболее удобную энергию между электрической и возобновляемой энергией теплового насоса. После интервала обучения i-memory может программировать температуру воды каждый час в соответствии с потребностями пользователя, экономя время и энергию.

    Более высокая производительность
    Благодаря гибридному интеллекту и памяти i-memory горячая вода доступна в любое время.BOOST увеличивает выработку горячей воды, а значок «Готов к принятию душа» предупреждает вас о готовности горячей воды для первого душа.

    Простота и гибкость
    Lydos Hybrid — стильный и гибкий продукт. Отсутствие видимых гидравлических соединений и возможность установки поддона для сбора конденсата позволяет установить его в любом удобном для вас месте.

    Простое размещение
    Конструкция, которая легко устанавливается, как классический электрический обогреватель, регулируется легко и быстро.

    Преимущества

    • Первый класс энергопотребления A, электрический водонагреватель средней мощности
    • Экономия 50% по сравнению с водонагревателем класса энергии B
    • I-memory, режимы Green и Boost
    • Активный анод и магний анод
    • Никелевый сплав с теплоизоляцией, инколой, для снижения шума и защиты от коррозии.
    • Легко заменяет старые электрические водонагреватели
    • Простота установки
    • Скрытые гидравлические соединения
    • Доступные аксессуары: сборник конденсата

    9279

    9256

    4 1,25 0,19 кВт

    1009 мм

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LYDOS HYBRID

    100

    Вместимость

    80lt

    100lt

    Perfomance

    4

    Максимальное энергопотребление

    1,42 кВт

    Напряжение

    220–240 В

    Время нагрева в памяти ° С)

    90 627

    5,25 ч, мин

    7,03 ч, мин

    Время нагрева в рабочем режиме Зеленый (ΔΤ = 43 ° C)

    2,34 ч, мин

    3,13 ч, мин

    Время нагрева в режиме Boost (ΔΤ = 43 ° C)

    9,21 ч, мин

    12,18 ч, мин

    Pmax при работе

    8bar

    Минимальная / максимальная рабочая температура

    12 ° C / 40 ° C

    Уровень шума

    902

    37,5 кг

    44 кг

    Защита IP

    IPX4

    IPX4

    627

    хладагент Тип

    R134a

    Заправка хладагента

    180 г

    200 г

    GWP

    6

    6

    6

    0,286t

    Класс ERP

    A

    A

    Профиль для демонтажа

    Μ 0007

    6
    6

    7

    5 лет на внутреннюю контейнерную систему / 2 года на электрические, электронные и другие детали

    ОБЩИЕ РАЗМЕРЫ

    a

    770 мм

    922mm 000

    1153 мм

    c

    239 мм

    231 мм обогреватель

    Стена, чтобы найти

    Контакты навесной электрический водонагреватель Ariston Andris RS

    πίτοιχος ηλεκτρικός θερμοσίφωνας αποθήκευσης Ariston Andris RS για τοποθέτηση πάνω ή κάτωροτο τοτο τηο τηο τηο τηο τηο τηο τηο τηο τηο τηο τηο τηο τητο τητο τητο τητητο τητο τητητο τητη.Ε χωρητικότητα: 10 л / 15 л / 20 л.

    Преимущества:

    • Малый размер: Благодаря системе Mini-Tank комфорт водонагревателя Ariston сосредоточен на компактном решении.
    • Долговечность : Выбор материалов является секретом долговечности продуктов Andris: у каждого есть бронзовый электронагревательный элемент для защиты от коррозии. Они также имеют специальную титановую эмаль внутреннего контейнера, чтобы сделать эти модели еще более долговечными с течением времени, с антикоррозийным эффектом.Более прочная конструкция фланца снижает риск утечки и снижает потребность в техническом обслуживании с течением времени.
    • Максимальный комфорт: Водонагреватели Andris могут сохранять воду теплой в течение длительного времени благодаря высокой плотности и толстой полиуретановой изоляции между баком и внешней стороной водонагревателя. Это эффективный барьер против потерь тепла, оптимизирующий производительность вашего водонагревателя и повышающий ваш комфорт. Водонагреватели Andris питаются от погружного термостата, что позволяет точно регулировать температуру воды, насколько вы хотите.
    • Дизайн: Продукция Andris отличается элегантностью и стилем, которые выделяют продукцию Ariston благодаря постоянному сотрудничеству с итальянскими дизайнерами.
    • Полная безопасность и гигиена: Серия Andris прошла все меры безопасности, необходимые для полного соответствия директивам CE. Глобальное ноу-хау Ariston в области электрических водонагревателей также является гарантией безопасности. Бронзовый нагреватель помогает повысить гигиену и чистоту воды, нагретой нагревателем.

    Технические характеристики:

    1,26 26

    , 2 кВт

    6

    6,6627

    6 4 кг 9000 7

    9000

    контейнерная система / 2 года на электрические, электронные и другие детали

    RS10

    RS10U

    RS15

    4 RS156

    6

    6
    6

    RS15U

    6

    7

    10 л.

    10 л.

    15 л.

    15 л.

    30 л.

    1,2 кВт

    1,5 кВт

    Напряжение

    230 В

    6

    7

    6

    900 13 Время нагрева (ΔΤ = 45 ° C ) ч , мин

    0,29

    0,29

    0,44

    0 , 44

    1,1

    Рассеивание тепла при 65 ° C кВт / ч / 24 ч

    0,43

    0,55

    0,527

    906

    0,65

    0,61

    Эксплуатация Pmax / Эксплуатация Tmax

    8бар / 80 ° C

    8bar / 80 ° C

    /

    8бар / 80 ° C

    80 ° C

    8 бар / 80 ° C

    8 бар / 80 ° C

    Масса

    6,6 кг

    6,6627

    7,4 кг

    12,8 кг

    Защита IP

    IPX1

    IPX1

    IPX1

    IPX1

    IPX1

    IPX1

    Класс ERP

    A

    B

    A

    B

    C

    Загрузите коммерческую брошюру электрического водонагревателя Ariston Andris RS (только на греческом языке)

    Свяжитесь с ANDRIANOS, чтобы узнать об электрической водонагревателе Ariston обогреватели


    Электроаккумулятор настенный водонагреватель Ariston Andris LUX

    Водонагреватель электрический Ariston Andris LUX для установки над или под раковиной.Вместимостью: 10 л / 15 л / 20 л.

    Преимущества:

    • Малый размер: Благодаря системе Mini-Tank комфорт водонагревателя Ariston сосредоточен на компактном решении.
    • Долговечность: Выбор материалов является секретом долговечности продуктов Andris: у каждого есть бронзовый электронагревательный элемент для защиты от коррозии. Они также имеют специальную титановую эмаль внутреннего контейнера, чтобы сделать эти модели еще более долговечными с течением времени, с антикоррозийным эффектом.Более прочная конструкция фланца снижает риск утечки и снижает потребность в техническом обслуживании с течением времени.
    • Максимальный комфорт: Водонагреватели Andris могут сохранять воду теплой в течение длительного времени благодаря высокой плотности и толстой полиуретановой изоляции между баком и внешней стороной водонагревателя. Это эффективный барьер против потерь тепла, оптимизирующий производительность вашего водонагревателя и повышающий ваш комфорт. Водонагреватели Andris питаются от погружного термостата, что позволяет точно регулировать температуру воды, насколько вы хотите.
    • Дизайн: Продукция Andris отличается элегантностью и стилем, которые выделяют продукцию Ariston благодаря постоянному сотрудничеству с итальянскими дизайнерами.
    • Полная безопасность и гигиена: Серия Andris прошла все меры безопасности, необходимые для полного соответствия директивам CE. Глобальное ноу-хау Ariston в области электрических водонагревателей также является гарантией безопасности. Бронзовый нагреватель помогает повысить гигиену и чистоту воды, нагретой нагревателем.

    Технические характеристики:

    627

    230 В

    000

    5 лет на внутреннюю контейнерную систему / 2 года на электрические, электронные и другие компоненты

    LUX 10 OR

    LUX10 UR

    LUX 15 OR

    7

    9276

    LUX 9026

    LUX

    7

    LUX Емкость

    10 л

    10 л

    15 л

    15 л

    30 л

    9026

    2 кВт

    1,2 кВт

    1,2 кВт

    1,5 кВт

    Напряжение

    64 230V

    6

    230 В

    Время нагрева (ΔΤ = 45 ° C ) ч , мин

    0,29

    0,29

    0,44

    0,44

    1,1

    Рассеивание тепла при 65 ° C кВтч / 24 ч

    0,43

    0,55

    0,53 9000

    0,65

    0,61

    Эксплуатация Pmax / Эксплуатация Tmax

    8бар / 80 ° C

    8bar 8бар / 80 ° C

    8бар / 80 ° C

    8бар / 80 ° C

    Вес

    6,6 кг

    627

    6,66 кг

    7,4 кг

    7,4 кг

    12,8 кг

    Степень защиты IP

    IPX5

    IPX5

    IPX5

    IPX5

    Класс ERP

    A

    B

    A

    B

    Скачайте коммерческую брошюру на электрический водонагреватель Ariston Andris Lux

    Настенный электрический внутренний водонагреватель Ariston Aures New Product!

    Ariston является пионером на греческом рынке, предлагая новую линейку проточных электрических водонагревателей AURES для установки в узких местах, таких как душ или под раковиной.

    Преимущества:

    • Технология прямого нагрева Войдите в новую эру немедленного комфорта: электрические обогреватели Aures используют электричество для немедленной подачи горячей воды до желаемой температуры благодаря компактному резервуару объемом 0,4 л оснащен мощным нагревательным элементом, который нагревает воду, как только она протекает через агрегат. Aures доступен в широком диапазоне мощности (от 4 кВт до 24 кВт) для удовлетворения любых потребностей. В Aures Pro температура воды поддерживается постоянной на желаемом уровне за счет действия высокоэффективной термостатической технологии.
    • νεργειακή κλάση Α — Максимальное энергосберегающее решение: Aures — самый эффективный способ обеспечить горячую воду в точке использования. Вся линейка Aures может похвастаться энергоэффективным ErP класса A, достигая наивысшего уровня энергоэффективность в секторе электрического водяного отопления. Вся электроэнергия, полученная от сети, преобразуется в необходимое количество горячей воды, в которой нуждается пользователь. Вода не нагревается и не хранится в резервуаре: эффективный подход к устранению потерь тепла и снижению энергопотребления.
    • Абсолютная система безопасности — беззаботность, к которой вы стремитесь: Двухполюсный прерыватель цепи утечки на землю (ELCB) предотвращает поражение электрическим током, поскольку он интегрирован в общую систему безопасности, которая предотвращает повреждение продукта. При обнаружении опасного напряжения устройство отключит электрическую цепь в качестве меры безопасности. Благодаря превосходной защите продукта от проникновения воды, Aures Slim Single Point можно разместить внутри душа.
    • Высококачественные материалы — служат дольше: Серия Aures изготовлена ​​из высококачественных компонентов и материалов, которые обеспечивают долгий срок службы и максимальную производительность.Aures Pro оснащен контейнером из нержавеющей стали, который гарантирует долгосрочное качество и хорошую устойчивость к высокому давлению воды.
    • INDUSTRY 4.0 — протокол 100% качества, протестированный и протестированный Ariston: Ariston использует самую передовую производственную систему для мониторинга и управления производством на всех этапах. Каждый продукт тщательно и строго контролируется с точки зрения качества, эффективности и энергосбережения.
    • Ιταλικό Дизайн — Заявление о вашем уровне и стиле: Линия Aures, разработанная итальянским дизайнером Умберто Палермо, придаст вашему дому элегантный эстетический вид благодаря компактному корпусу, выполненному из высококачественных материалов, современным и стильным формам, стильным отделка и новый высокотехнологичный интерфейс.
    • Компактный размер — простой в установке, легкий в обслуживании: Компактный размер Aures позволяет легко разместить его даже в ограниченном пространстве, например, в душе или под раковиной. Обеспечивает простое обслуживание и быструю замену внутренних компонентов

    Технические характеристики:

  • 0
  • 0 Мощность 4 КВт

  • Медь 9760007

    9001 3 Минимальное рабочее давление

    90 626

    0,4 ​​

    SLIM

    SLIM FLOW

    7 КВт

    Напряжение

    220-240 В

    Фаза

    18,2Α

    31,8A

    Частота

    50/60 Ηz

    0 Нагревательный элемент

    9760007

    0,2 бар

    0,3 бар

    Степень защиты IP

    IP25

    Макс.

    55 ° C

    Рейтинг ERP

    A

    A

    Мин.

    Профиль для нарезания резьбы

    XXS

    XS

    Энергоэффективность

    40%

    6

    40%

    6

    0,4 ​​

    YxBxM

    183 мм X 108 мм X 290 мм

    Свяжитесь с ANDRIANOS, чтобы узнать об электрических водонагревателях Ariston

    Home &


    :: Home Decor

    Сад :: Товары для ванных комнат :: Ariston — Andris RS 30 L 500 Watt — Электрический водонагреватель

      Вы ищете качественное и гарантированное оборудование или оборудование для ванной и кухни?
    Теперь у нас есть Kamarmandiku, который поможет вам найти полное и новейшее оборудование или оборудование для ванных комнат и кухонь.
    При поддержке известных продуктов, качества и проверенных брендов.
    Мы обслужим все ваши потребности. Доступны такие бренды, как:

    Toto, American Standard, Midea, Hitachi, Bold, Teka, Blanco, Sanken, Chrysolite, Meridian, Grohe, German brilliant,
    Solahart, Wika, Daalderop, Waterco, Modena, Solar core, Penguins, Biotank, Grundfos, Tank Profiles, Ariston, puzzles,
    toclas, taffs, Tecnogas

    Камармандику поможет реализовать все ваши мечты.Простота совершения сделок и конкурентоспособные цены отличает наши услуги
    от других магазинов в целом. ДЕВИЗ: «Просто нажмите сразу на отправленный товар». Так просто !
    ! Так вы сэкономите драгоценное время и деньги, которые немало для поиска оборудования для ванной и кухни по своему вкусу.
    Kamarmandiku.com обслуживает распространение для домашних хозяйств, строительство отелей, вилл, больниц, ресторанов, салонов,
    и пищевую промышленность. Kamarmandiku.com также предлагает бесплатный дизайн ванных комнат, бесплатную установку и бесплатную доставку.
    Торговля (добавление обмена), Услуги по ремонту и установке. Обладая более чем 8-летним опытом,
    kamarmandiku.com обслуживает всех потребителей в Индонезии.
    Честность и ответственность - наш главный капитал для дальнейшего роста. В сопровождении сложной информационной системы поддержки мы готовы предоставить лучший сервис.
    Наслаждайтесь и находите то, что ищете, свяжитесь с нами, если возникнут вопросы, 24 часа мы ответим на все ваши вопросы
    и ответим.Заключительные слова, рад познакомиться со всеми вами. Удачных покупок, мы надеемся, что вам понравится наш сервис.

    Новый невентилируемый электрический водонагреватель Ariston

    Компактный итальянский дизайн лежит в основе нового невентилируемого электрического водонагревателя Ariston Andris Lux, который также удобен и прост в установке, обеспечивая подачу горячей воды в любое время дня в соответствии с потребностями объекта.

    Блок полностью соответствует последнему законодательству ErP (с блоками, оцененными до класса «A»), и доступен в трех вариантах над раковиной и четырех под раковиной соответственно. Модели под мойку мощностью 1,5 кВт, 2 кВт и 3 кВт имеют объем 6, 10 и 15 литров, в то время как модели над мойкой мощностью 3 кВт доступны объемом 10, 15 и 30 литров.

    Эта серия отличается современной эстетикой, с ее отличительным дизайном, включающим призматическую форму, чтобы максимизировать вместимость и сэкономить место.Для дополнительной прочности он может похвастаться прочным фланцем с четырьмя болтами, медным элементом, не содержащим никель, и стержневым термостатом TBS. Блоки также имеют водонепроницаемую структуру и систему безопасности ELCB для предотвращения поражения электрическим током.

    Все модели оснащены центральным регулятором с широким диапазоном настроек температуры, расположенным над светодиодом нагрева. Также имеется экономичный режим «E», позволяющий оптимизировать комфорт наряду с экономией энергии.

    В следующем пошаговом руководстве представлен обзор того, как установить электрический водонагреватель Andris Lux емкостью 10 литров:

    1. Распаковать

    Очистите и подготовьте рабочую зону, прежде чем осторожно распаковать Andris Lux из коробки и убедиться, что она не повреждена.Обязательно внимательно прочтите инструкцию по установке.

    1. Проверить содержимое

    Убедитесь в наличии всех компонентов фитинга. К ним относятся: предохранительный клапан на 6 бар, диэлектрические соединения для устройства и настенный кронштейн.

    1. Установите диэлектрические переходы

    Установите диэлектрические переходники на впускные и выпускные водяные патрубки.Это помогает защитить устройство от коррозии. Использование ленты ПТФЭ и силиконового герметика на входных и выходных клеммах также поможет обеспечить водонепроницаемость. Затяните соединения соответствующим гаечным ключом.

    1. Подвесить агрегат

    Убедитесь, что стена, на которой должен быть установлен Andris Lux, достаточно прочна, чтобы выдержать вес устройства. Затем отметьте стену, на которой будет установлен блок, в соответствии с инструкциями, прежде чем сверлить и закрепить подвесной кронштейн — убедитесь, что он установлен ровно.После надежной фиксации осторожно закрепите устройство на кронштейне. Убедитесь, что она устойчива и выровнена.

    1. Подсоединить холодный трубопровод

    Выключить и перекрыть подачу холодной воды. Вставьте тройник в подающую магистраль для подключения и, при необходимости, установите редукционный клапан и расширительный бак. Установите PRV на 6 бар и подключите подачу холодной воды к входному отверстию прибора. Закрепите трубопровод с помощью компрессионных фитингов и фитингов для пайки.

    1. Подключение горячего трубопровода

    Подключите выход горячей воды на агрегате к системе горячего водоснабжения, используя медную трубку 15 мм, идущую к утвержденному гибкому соединителю крана.

    1. Установить напорный трубопровод

    Установите выпускную трубу от предохранительного клапана на 6 бар так, чтобы она заканчивалась либо сливом, либо точкой безопасности снаружи. Один из методов состоит в том, чтобы проложить сливную трубу (с муфтой) прямо через стену к водостоку снаружи, в соответствии с G3 и британскими стандартами. Другой вариант, как показано здесь, — это пропустить выпускную трубу через стену через промежуточный ковш — это делается, когда невозможно закончить в безопасном месте или если длина трубы слишком велика.В этих обстоятельствах следует использовать промежуточный ковш Ariston «Kit C».

    1. Подключить электрику

    Отвинтите и снимите лицевую панель Andris Lux, чтобы получить доступ к электрике. Подключите к водонагревателю источник питания на 13 ампер. Кабель пропущен через заднюю часть устройства и подключается в соответствии с инструкциями по подключению, приведенными в руководстве. Электрическое соединение осуществляется через ответвление на 13 А — в большинстве случаев достаточно стандартного ответвления с плавким предохранителем.После подключения снова закрепите лицевую панель.

    1. Ввести установку в эксплуатацию

    Чтобы начать процесс ввода в эксплуатацию, включите подачу холодной воды, чтобы заполнить агрегат, позволяя воздуху пройти через трубопроводы. На этом этапе тщательно проверьте всю систему трубопроводов, чтобы убедиться в отсутствии утечек и исправности всех соединений.

    1. Включите питание

    Включить питание на ответвлении предохранителя.Установите температуру с помощью шкалы на передней панели устройства — с настройкой «E», доступной для экономичного режима. Дайте воде нагреться — лампа обогрева на передней панели устройства погаснет, когда вода достигнет желаемой температуры. Вода нагреется за 15 минут. Как только это будет сделано, откройте кран с горячей водой и проверьте наличие горячей воды. На этом установка завершена!

    Если вы хотите посмотреть видео по установке электрического водонагревателя Andris Lux, посетите сайт www.youtube.com/watch?v=qivW5PEwAAs

    Для получения дополнительной информации о продуктах для нагрева воды Ariston посетите https://www.ariston.com/uk/

    Почему срабатывает кнопка сброса электрического водонагревателя?

    Если ваш водонагреватель теряет мощность, кнопку сброса водонагревателя можно использовать для повторного включения прибора.Однако кнопка сброса служит защитным устройством и выключает устройство, когда температура воды становится слишком высокой. Итак, если вы часто перезагружаете водонагреватель, чтобы снова включить питание, в этом есть основная проблема.

    В этой статье мы рассмотрим четыре распространенные причины, по которым кнопка сброса продолжает срабатывать:

    • Неисправность термостата
    • Перегоревший ТЭН
    • Неправильная кнопка сброса
    • Ослабленная проводка или неисправный выключатель

    Важно выяснить источник проблемы и связаться со специалистом, который может определить причину проблемы и устранить ее.


    MSP предоставляет решения для домовладельцев в городах-побратимах с 1918 года. Наша команда может быстро отреагировать на ремонт как водонагревателей, так и водонагревателей без резервуаров.

    Запишитесь на прием сегодня!


    Причина № 1: Плохой термостат

    Электрические водонагреватели имеют 2 термостата, верхний и нижний. Кнопка сброса — это функция на верхнем термостате.

    У вас два термостата, потому что у нагревателя есть верхний и нижний нагревательный элемент.Каждый элемент имеет свой собственный термостат, который «разговаривает» с другим, гарантируя, что одновременно будет включен только один нагревательный элемент. Ваш термостат контролирует температуру воды в вашем баке и отключает нагревательный элемент, когда он достигает установленной вами температуры.

    Однако, если один из этих термостатов выходит из строя, он может застрять во включенном состоянии и не выключить элемент, который он обслуживает, что приведет к срабатыванию кнопки сброса.

    Исправление: Профессиональный сантехник может определить, какой термостат вышел из строя, и заменить его.

    Причина № 2: Сгоревший ТЭН

    Нагревательный элемент водонагревателя на самом деле нагревает воду. Ваш нагревательный элемент может замкнуться. Это часто случается, если металлический корпус элемента треснет и провода элемента под напряжением подвергаются воздействию воды.

    Если в вашем нагревательном элементе произошло короткое замыкание, питание будет продолжать поступать в элемент даже после того, как ваш термостат отключит питание. Таким образом, ваш нагревательный элемент будет продолжать повышать температуру воды в резервуаре, пока не достигнет 180 ° F.При этой температуре ваша кнопка сброса сработает, чтобы вода не стала горячее по соображениям безопасности.

    Самый распространенный признак того, что ваш нагревательный элемент перегорел, — это то, что ваша вода просто не такая горячая, как раньше.

    Исправление: Профессионал может заменить неисправный нагревательный элемент вашего водонагревателя.

    Причина № 3: Плохая кнопка сброса

    Если кнопка сброса вашего водонагревателя продолжает срабатывать, проблема может быть в самой кнопке.

    Кнопка сброса водонагревателя предназначена для отключения питания устройства, если температура воды превышает 180 ° F. Однако со временем переключатель кнопки сброса может изнашиваться и с трудом определять температуру воды. Когда это произойдет, выключатель может отключить питание водонагревателя, даже если температура воды низкая.

    Исправление: Как упоминалось выше, в вашем приборе есть два термостата, а кнопка сброса является частью вашего верхнего термостата. Итак, если проблема заключается в кнопке сброса, профессиональный сантехник, скорее всего, заменит весь верхний термостат.

    Причина № 4: Плохая проводка или неисправный выключатель

    Возможно, ваша проблема связана с электричеством. Если у вас неплотная проводка, это может стать серьезной угрозой безопасности. К счастью, ваш водонагреватель хорошо оборудован для защиты от поражения электрическим током. Когда проволока ослаблена, выделяется избыточное тепло. Поскольку кнопка сброса может ощущать тепло, выделяемое незакрепленным проводом, она срабатывает.

    Другие проблемы с проводкой могут возникнуть, если у вас дома есть алюминиевая проводка, а в водонагревателе — медная.В этом случае требуется специальный наконечник разъема на стыке проводов. Без надлежащего соединительного наконечника соединение двух разнородных металлов может привести к срабатыванию прерывателя водонагревателя.

    Также возможно, что выключатель в вашем доме вышел из строя, что приведет к срабатыванию кнопки сброса.

    Исправление: Если сантехник не может определить какие-либо проблемы с работоспособностью вашего водонагревателя, попросите электрика осмотреть вашу проводку и выключатель.

    Готовы снова включить водонагреватель?

    Мы знаем, что, когда кнопка сброса вашего водонагревателя продолжает срабатывать, вам нужна помощь надежного профессионала.

    Leave a Comment

    Схема водопровода в частном доме: Водопровод частного дома своими руками

    Схема водопровода в частном доме из скважины: разные варианты

    При организации водоснабжения частного дома от скважины необходимо учитывать следующие важные моменты:

    • суточное потребление жидкости;
    • глубина водоносного слоя;
    • расстояние от жилища.

    Монтаж автономной системы требует решения нескольких задач, включая следующее:

    • стабильный напор воды;
    • насосное оборудование;
    • установка и местонахождение насоса.

    Точки системы водоснабжения

    1. Точка забора. К ней относятся колодец, скважина, водоем, родник, каптаж.
    2. Точка приема воды. Это может быть жилой дом, баня, гараж или беседка.
    3. Магистраль. Речь идет о водяной трубе, по которой движется жидкость, начиная с точки забора и заканчивая точкой приема.

    Все внутренние линии и точки должны обязательно отображаться на схеме проекта внутридомового водопровода.

    Обустройство водоснабжения

    Система подачи жидкости от скважины к частному дому состоит из следующих элементов:

    • насос;
    • мембранный бак;
    • трубопроводная магистраль;
    • предохранители;
    • блок выключателей;
    • запорное устройство.

    Кроме того, потребителями, через которые подается жидкость, являются:

    • водопроводные краны;
    • душевая кабина;
    • ванна;
    • стиральная машина и др.

    Когда в доме имеется горячее водоснабжение, к вышеперечисленным приборам добавляется еще один дополнительный узел – электрический водонагреватель, который бывает следующих двух видов: проточный и накопительный. По возможности устанавливается мощный котел отопления, оборудованный вторым контуром.

    В частных домах монтируются также газовые колонки, однако они применяются нечасто. Сегодня когда-то очень популярный «Титан», работающий на дровах, перешел в список «раритетов». Подобные твердотопливные колонки строители считают устаревшими устройствами.

    Судя по картинке, расположенной выше, схема водоснабжения дома от скважины включает небольшое количество деталей.

    Обычно отверстие в земле, полученное в результате бурения, располагается около здания. Но при небольшой глубине оно может находиться и на цокольном этаже. Оголовок водозабора, размещенный на открытой территории, необходимо закрыть теплоизоляцией.

    В большинстве случаев для создания утепленного контура устанавливаются колодезные кольца, защищающие скважину и облегчающие обслуживание установленного оборудования.

    Водопровод, монтированный на открытой территории, начиная с оголовка и заканчивая входом в здание, должен быть обязательно защищен от промерзания. Для утепления прохода трубы через фундамент или стену устанавливается специальная входная гильза.

    Монтаж оборудований узла должен выполняться в хорошо отапливаемом помещении. К ним относятся приборы водоподготовки, а также системы поддержания в сети определенного давления, включая следующее:

    • обратный клапан;
    • гидроаккумулирующая емкость;
    • очищающие фильтры;
    • регуляторы запорной арматуры;
    • контрольные приборы;
    • элементы электроснабжения;
    • автоматика;
    • система управления.

    При монтаже насосной станции полной комплектации установку некоторых деталей можно исключить.

    Как обустроить кессон

    Обычно все оборудование для подачи воды устанавливается в кессоне. Он представляет собой специальную емкость, которая позволяет обслуживать скважину. Этот элемент защищает детали от замерзания в зимний период благодаря наличию плотной крышки и утепления всей конструкции. Его габариты составляют 1,5×1,5×1,5 м.

    Кессон может быть изготовлен из различных материалов:

    • пластмассы;
    • стали;
    • бетонных колец.

    Можно купить подобную конструкцию в специализированном магазине или заняться ее изготовлением самостоятельно. Обычно она выполняется в форме:

    • круга;
    • квадрата.

    Популярность стального кессона вызвана длительным сроком эксплуатации. Пластиковая емкость отличается довольно низкой ценой. Бетонные кольца можно изготовить своими руками.

    При обустройстве кессона нужно всегда помнить о выполнении отверстий, через которые будут проходить трубы.

    При установке кессона необходимо учитывать количество используемого оборудования, поскольку от этого зависит, где будет находиться обсадная труба. В случае монтажа мембранного бака упомянутое цилиндрическое изделие устанавливается ближе к стене. Примерно на 10-15 см над поверхностью земли должна выступать горловина конструкции. В результате емкость никогда не будет затапливаться талыми водами.

    Установка водопровода от скважины к дому

    При прокладке сооружения из труб обязательно учитывается уровень промерзания грунта: цилиндрические изделия должны находиться под ним.

    Сначала выкапывается траншея определенной глубины. На дно укладывается 32-миллиметровая труба из пластика. Этот материал можно заменить полиэтиленом низкого давления, однако при сильном морозе он начнет разрушаться.

    Нельзя подавать воду прямо из скважины, используя резиновые шланги. Эти детали не годятся для монтажа трубопровода.

    Цилиндрическое изделие, находящееся ниже уровня промерзания, может замерзнуть в месте своего подъема. Чтобы этого не произошло, рекомендуется воспользоваться одним из следующих способов:

    • утеплить фундамент;
    • проложить греющий кабель;
    • обернуть трубу теплоизолирующим материалом.

    Иногда бывает трудно провести на участке земляные работы. В этом случае можно выполнить прокладку трубопровода в верхний слой почвы на небольшую глубину. Монтаж цилиндрической конструкции должен осуществляться совместно с греющим кабелем. Кроме того, проводится дополнительное утепление трубы, например, «Энергофлексом». Чтобы сохранить теплоизоляцию, получившийся так называемый пирог закрывается гофрированным цилиндрическим изделием большого диаметра.

    Дополнительно конструкция оборудуется накопительной емкостью, предназначенной для полива растений подогретой жидкостью.

    Совместно с системой непрерывного водоснабжения монтируется кабель, подающий электропитание к скважинному насосу.

    Берется четырехжильный провод сечением более 2,5. В отапливаемом помещении устанавливается коробка ПЗУ.

    Автоматическое оборудование

    Существует три поколения автоматики. Поскольку настроить продвинутые системы самостоятельно довольно сложно, мы подробнее рассмотрим работу устройств первого поколения.

    В современных насосах устанавливается специальная защита, предотвращающая сухой ход. Она не допускает перегрева и реагирует на перепады напряжения. Чтобы автоматика хорошо работала, устройство должно быть оснащено следующими деталями:

    • манометр;
    • реле давления;
    • обратный клапан.

    Довольно часто предохранительный прибор, устанавливаемый на гидроаккумулятор, оборудуется манометром. Нужное значение давления поддерживается внутри накопительного бака. Устройство автоматизации системы водоснабжения начинает срабатывать, когда давление достигает порогового значения. Насос мгновенно отключается.

    На поверхность трубы монтируется очистная аппаратура, которая осуществляет подачу воды непосредственно в гидроаккумулятор. Здесь же устанавливается обратный клапан. Он должен находиться рядом с насосом. Благодаря этому элементу обратной подачи воды в отверстие в земле, полученное в результате бурения, не происходит.

    Когда артезианская скважина имеет большую глубину, категорически запрещается самостоятельная установка автоматики. Оборудование первого поколения рассчитано только для скважин на песок.

    Дополнительные системы

    Существует еще несколько способов установки различных конструкций.

    Башенная

    Подобная схема работает следующим образом: емкость соответствующего объема заполняется с помощью насоса, при этом поступление жидкости в водяной котел и краны происходит самотеком.

    Расширительный бак оборудуется поплавковым выключателем. Когда он наполняется водой, насос отключается. При снижении уровня жидкости происходит автоматическая докачка. Это самый доступный вариант. К его недостаткам можно отнести нестабильные значения давления и напора воды. К тому же для установки бака требуется много места.

    Станция насосная

    Эксплуатировать такую систему водоснабжения заметно удобнее. В комплект этого оборудования включены:

    • гидроаккумулятор;
    • датчик сухого хода;
    • реле давления.

    Когда в напорном трубопроводе начинает понижаться давление, предохранительное устройство срабатывает сразу при открытии крана. Далее включается насос, происходит подача воды прямо в гидроаккумулятор. Когда мембрана растягивается, гидравлическое устройство отключается. Выравнивание давления осуществляется автоматически.

    Подача двухступенчатая

    При недостатке мощности установленной насосной станции при максимальном расходе воды последовательно устанавливается расширительный бак, оборудованный поплавковым выключателем.

    В емкость монтируется гидравлическое устройство, которое отключается автоматически. Далее размещаются еще один нагнетательный насос и гидроаккумулятор. За счет расширительного бака дебит системы достигает нужного уровня.

    Похожие статьи:

    Водопровод в частном доме своими руками – схема и монтаж правильного водопровода

    Коттедж, в котором отсутствует водоснабжение, назвать современным и комфортным для проживания сложно. Ходить с ведром до колодца или колонки – сегодня это что-то из сказок или старых бабушкиных историй. Водопровод в частном доме должен быть обязательно. И сделать его вполне можно своими руками, организовав подачу воды из той же скважины. Еще проще ситуация, когда есть возможность произвести подключение к поселковой централизованной сети. В этом случае достаточно смонтировать лишь внутридомовую часть водопроводной системы.

    Содержание

    1. Системы водоснабжения
    2. В частном доме
    3. Как разработать схему
    4. Особенности подбора труб
    5. Рекомендации по монтажу
    6. Подключение насосной станции
    7. Гидроаккумулятор
    8. Очистка воды
    9. Как не нарушить закон
    10. Заключение

    Системы водоснабжения

    Водоснабжение загородных домов бывает:

    • централизованным;
    • децентрализованным.

    В первом варианте источником воды служит общая на весь поселок водопроводная сеть. Для подключения к ней частного дома необходимо обратиться в ресурсоснабжающую организацию и получить ТУ на подсоединение. Последующую врезку в централизованный трубопровод будут осуществлять монтажники этой компании, а разводку водопровода по жилому строению можно выполнить уже самостоятельно.

    Варианты водоснабжения дома

    При втором варианте вода в дом поступает из колодца, скважины или реки. Если такой водозабор делается на своем придомовом участке для себя, то получать разрешения и согласовывать что-либо с госорганами не потребуются. Однако все вопросы качества и соответствия поступающей в коттедж живительной влаги здесь ложатся на плечи собственника жилища.

    Система водопровода в частном доме

    Состоит водопроводная система частного дома из наружной и внутренней части. Первая включает в себя уличный водопровод от водозабора или поселковой сети и непосредственно колодец либо скважину с насосом (если это децентрализованный автономный вариант). В состав второй входят расположенные в доме трубопроводы ХВС и ГВС, а также фильтры, насосы, арматура и краны.

    Внешняя часть водопровода частного дома

    Как разработать схему водопровода

    Чтобы все в итоге получилось правильно, перед монтажом водопровода необходимо тщательно проработать схему его укладки на улице и разводки в коттедже. Если данный проект будет сделан грамотно, то это позволит избежать множества проблем при монтажных работах и последующей эксплуатации собранной системы подачи воды.

    Схема водоснабжения частного дома

    При разработке подобной схемы водопровода просчитывается:

    • количество точек водоподачи в доме;
    • необходимость и число коллекторов;
    • мощность насосов и емкость водонагревателя;
    • размеры труб;
    • характеристики запорной арматуры.

    Плюс выбирается вариант разводки труб (коллекторная либо последовательная) и места размещения всех элементов водопровода в частном доме. Ту же электропроводку в квартире или систему вентиляции смонтировать на первый взгляд легче. Однако свои нюансы есть и там, и там. И при малейших ошибках проблем во всех случаях будет немало.

    Особенности подбора труб

    Трубы для домашнего водопровода можно взять пластиковые, стальные, медные либо металлопластиковые. Дороже всего обойдется медь. Зато трубопроводы из нее не подвержены коррозии и деформации при нагреве (охлаждении), а также им не страшны примеси в воде и гидроудары.

    Проще всего монтировать пластиковые варианты, однако высокие и низкие температуры им категорически противопоказаны. Пластик рекомендуется выбирать для укладки внутри дома, а для улицы подбирать сталь. Стальные трубы сложнее соединять (нужна сварка). Но они более надежны, хотя и подвержены ржавлению.

    Внутренний диаметр труб подбирается исходя из расчетного объема потребления воды сантехническими приборами, подключенными к конкретному участку водопровода. При этом трубное изделие при сечении внутри 25 мм способно пропустить около 30 л/мин, а при 32 мм – порядка 50 л/мин. Обычно эти два размера чаще всего и выбирают для монтажа внутридомовой водопроводной системы. Если взять трубы меньшего диаметра, то они будут шуметь, так как для повышения их пропускной способности придется повышать давление воды.

    Виды труб для водоснабжения

    Чтобы провести своими руками наружный участок водопровода, обычно берутся из трубы с теплоизоляцией сечением в 32 мм. Этот трубопровод будет лежать в земле, поэтому его утеплению надо уделить особое внимание. Он не должен перемерзнуть по зиме.

    Рекомендации по монтажу системы

    Монтируется водопровод в коттедже в семь шагов:

    1. Разметка разводки труб, а также мест установки оборудования и сантехники.
    2. Проделывание отверстий в стенах под прокладываемые трубопроводы.
    3. Соединение труб с помощью фитингов или сваркой.
    4. Подсоединение запорной арматуры.
    5. Установка водонагревателя (бойлера) и насосов с подключением их к собранному водопроводу.
    6. Инсталляция сантехники.
    7. Пуск воды и проверка на протечки.

    Между стеной и трубой рекомендуется оставлять около 15–20 мм пустого пространства. Это упростит потом при необходимости ремонт водопровода. Также на каждую ветку от стояка до сантехники следует ставить свой запорный кран. Так при аварийной ситуации не придется выключать всю воду в частном доме, оставляя домочадцев совсем без нее на несколько часов или даже пару дней.

    Подключение насосной станции

    Насос или насосная станция устанавливаются в кессоне над скважиной, подвале либо подсобной пристройке рядом с колодцем. Это оборудование чувствительно к сильным морозам, поэтому должно находиться в утепленном, а еще лучше в обогреваемом месте.

    В противном случае есть риск, что вода внутри него и расположенных рядом трубах просто замерзнет.
    Возможен также вариант с установкой погружного насоса прямо в скважину.

    Однако для реле давления и иной автоматики все равно потребуется какое-то утепленное пространство в скважном оголовке или помещении в доме, чтобы они работали правильным образом.

    Принципиальная схема подключения насосной станции

    Гидроаккумулятор

    Чтобы давление в автономной водопроводной системе коттеджа всегда было постоянным, в комплект с насосом ставится гидроаккумулятор. Он не только позволяет контролировать напор в кранах, но и уменьшает износ насосного оборудования. Последнее реже включается. Это происходит только для наполнения гидроаккумуляторного бака, а не каждый раз при открытии вентиля смесителя на кухне.

    Если гидроаккумулятор ставить не хочется, то можно обойтись обычным накопителем в 0,5–1 кубометр, установленным на чердаке. Такая схема позволяет обойтись без сложной и дорогой техники. При этом напор в кранах остается достаточно стабильным и постоянным.

    Схема подключения гидроаккумулятора

    Очистка воды

    Если вода по качеству оставляет желать лучшего, то придется водопровод дополнять системой водоочистки. Как минимум нужен фильтр грубой очистки. Он удалит из водного потока песчинки и других крупных взвешенных частиц.

    Дополнительные фильтры устанавливаются после проведения анализа воды на химический состав имеющихся в ней примесей. При высоком содержании железа или кальция нужны будут одни очистные устройства, а при повышенной жесткости – иные.

    Схема очистки воды в частном доме

    Как не нарушить закон

    Чтобы подключиться к централизованному водопроводу, придется подготовить целый ворох документом и получить техусловия на подсоединение. Без этих бумажек самовольно врезаться в трубу нельзя. Это будет рано или поздно выявлено и последуют немалые штрафы за самоуправство и потребленную воду. Здесь все вопросы подключения следует решать исключительно через контролирующую данный водоканал организацию.

    Виды источников воды для частного дома

    С колодцем и скважиной ситуация кардинально иная. Собирать бумаги с разрешениями здесь не требуется. Такой водозабор организовать у себя на участке можно в любой момент. Причем для копки колодца даже не обязательно приглашать специалистов. Если точно известно на какой глубине залегает вода, то докопаться до нее своими руками при наличии навыков обращения с лопатой и соблюдением нехитрых правил не составит труда.

    Схема подключения водоснабжения частного дома артезианской водой

    Единственное ограничение по скважине – это если она делается глубокой артезианской. В этом случае без разрешений никак. Подобный забор воды требует согласования с госорганами. Это разводка канализации в частном доме может быть выполнена как угодно без контроля со стороны властей. С артезианской скважиной так не выйдет.

    Заключение

    С монтажом водопровода в своем доме в состоянии справиться практически любой его хозяин. Проблемы могут возникнуть разве что с подключением к водопроводной централи поселка, расположенной на улице. Здесь требуются разрешения, придется походить по инстанциям. В остальном, с разводкой труб по коттеджу и бурением скважины, особых сложностей возникнуть не должно.

    Смотрите также видео, как избежать ошибок при разводке водопровода в доме:

    Читайте про другие наши материалы:

    Водопровод в частном доме — схемы, разводка, трубы

    Посмотрите, водопровод в частном доме — реализуется по самой простой схеме.

    Водопровод в частном доме в условиях современного города или поселка – это не прихоть, а насущная необходимость. Чтобы иметь возможность постоянно проживать в своем жилище и удовлетворять все естественные потребности – питьевая вода, мытье посуды, гигиенические процедуры зимой и летом – водопровод в частном доме должен быть правильно спроектирован и грамотно реализован.

    Чтобы не быть голословным, расскажу, как я рассчитывал и монтировал подачу воды в дом на своем участке. Про то, какой должна быть скважина, как ее бурить и каким должен быть хороший дебет – читайте новые статьи на нашем сайте.

    Сегодня же остановимся на следующих вопросах:

    • какой должна быть схема водопровода в частном доме,
    • как рассчитать трубы и оборудование для подачи воды в дом,
    • как сделать разводку водопровода в частном доме по одному этажу и по двум этажам (включая мансардный утепленный этаж).

    Небольшое отступление. Почему я все время говорю о том, что мы рассматриваем «водопровод в частном доме»? Потому что схема водопровода в частном доме кардинально отличается от того, как происходит подача воды в дом в пять или девять этажей в обычном городе.

    Чем отличается водопровод в частном доме?

    Во-первых, обычно у каждого индивидуального строения в поселке или городе есть собственный источник воды – колодец, скважина или собственная насосная станция от открытого водоема.

    Самая простая схема водопровода — на основе насосной станции — из колодца.

    Схема и состав простейшей системы водоснабжения — неглубокая скважина и насосная станция.

    Во-вторых, воду в частном доме приходится поднимать обычно не выше второго этажа.

    И, в-третьих, давление в сетях водоснабжения индивидуального дома обычно составляет 2-3 атмосферы, в то время как в городских сетях водоснабжения рабочее давление составляет 6 бар (примерно 6 атмосфер), а гидроудары в ночное время могут достигать величин в 12 бар.

    Схема водопровода в частном доме

    Итак, обычная, я бы сказал «типовая» схема водопровода в частном доме. Начинается все со скважины или с колодца – индивидуального водного узла. В скважине или колодце происходит забор воды (через погружной насос или насосную станцию).

    Далее водопровод идет (обычно под землей на глубине ниже глубины промерзания почвы для данного региона) в дом. Вход осуществляется через подвал или цокольный этаж либо через утепленный цоколь.

    Особенно следует коснуться вопроса утепления водопроводных труб в доме, так как самый критичный для промерзания узел – это ввод водопроводных труб от скважины в дом. В этом месте трубы «покидают» землю (температура +4С) и идут по открытому воздуху (температура зимой до -40С) до входа в утепленное перекрытие первого этажа.

    Труба от скважины идет ниже уровня промерзания грунта и утепляется на входе в цоколь.

    Далее вода подводится к узлу контроля и водяному аккумулятору. Узел контроля обычно состоит из двух реле – реле давления и реле сухого хода (по крайней мере, так сделано у меня в моей схеме).

    Реле сухого хода отвечает за то, чтобы насос не работал без воды – когда при откачке уровень воды в скважине понижается. Реле давления отвечает за постоянный напор воды в трубах.

    При понижении давления ниже установленного реле давления включает насос через пускатель. При повышении давления выше установленного уровня реле давления выключает насос.

    Схема подключения реле и гидроаккумулятора.

    Водяной аккумулятор (гидроаккумулятор) поддерживает стабильность давления в системе – исключает частое включение насоса в скважине и компенсирует гидроудары в системе. Такая схема водопровода в частном доме позволяет держать постоянное давление в 2-3 бар, хотя вы можете поставить у себя и 4-5 бар и даже 6.

    Давление в водопроводе выше 6 бар считает критическим и многие водоразборные устройства (краны, колонки и бойлеры) не рассчитаны на постоянную работу при давлении, превышающем 6 бар. Еще раз напомню, что бар примерно равен 1 атмосфере.



    Далее через систему труб вода поступает на точки водоразбора – давайте рассмотрим, как может быть реализована разводка водопровода в частном доме.

    Разводка водопровода в частном доме

    Чтобы схема водопровода в частном доме была максимально эффективной, следует грамотно довести трубы до потребителей – до точек водоразбора. К таким точкам относятся краны смесителей в умывальниках, душе и ванне, бачки сантехники, а также прочие потребители – мойки высокого давления, оросители, посудомоечные и стиральные машины.

    Какую схему водоснабжения реализовать у себя – глухую (конечную) или замкнутую с циркуляцией – каждый хозяин решает сам.

    1. В первом случае к каждой точке водоразбора (крану или душу) вы подводите трубу с холодной и горячей водой. И кран является крайней точкой. Это глухая схема. Ее плюс в простоте исполнения. Минус – приходится ждать, пока горячая вода дойдет «в тупик» от нагревательного прибора – иногда до 30 секунд (время зависит от расстояния смесителя до бойлера).
    2. Во втором случае организовывается замкнутая схема, по которой циркулирует вода (обычно это делают только с веткой горячего водоснабжения). В этой схеме в «кругу» водяного обращения подключают отводки с точками водоразбора. Вода «идет мимо» точек, температура ее постоянна. Плюс этой схемы в том, что вы сразу получаете горячую воду нужной температуры – сразу после того как откроете кран смесителя. Минус этой схемы в том, что вам нужен будет циркуляционный насос (наподобие того, что стоит в закрытой системе отопления) на каждую замкнутую линию – ХВС и ГВС.

    Лучше всего реализовать комбинированную схему разводки водопровода в частном доме – ХВС делается по глухой схеме, ГВС делается по замкнутой схеме с циркуляционным насосом.

    Естественно, что к приборам, самостоятельно греющим воду – посудомоечным и стиральным машинам – ведется только линия ХВС.

    О том, как грамотно реализовать схему получения горячей воды в частном доме – читайте отдельную статью на нашем сайте. Вопрос этот объемный, и чтобы не мешать все в кучу, мы вынесли его в отдельную статью.

    Прокладка водопровода в частном доме

    Коснемся, напоследок, такого вопроса, как прокладка водопровода в частном доме. В рамках этого вопроса хотелось бы рассмотреть следующие моменты – какие трубы использовать, как осуществлять крепление труб и где размещать водопроводные приборы.

    Лучше всего использовать для прокладки водопровода в частном доме полипропиленовые трубы. Даже в многоэтажном строительстве их сейчас используют, а в малоэтажном – это самый оптимальный вариант. Наряду с металлопластиковыми трубами «полипропилен» — наиболее часто используемый материал для прокладки водопровода в частном доме.

    Полипропиленовые трубы легко паять, они дешевы, фитинги и запорную арматуру к ним легко купить даже в самых отдаленных местах. Кроме того, в отличие от металлических труб, полипропиленовые трубы выдерживают непродолжительное замерзание водопровода, что очень полезно в случае кратковременной аварийной ситуации.

    Полипропиленовые трубы легко паять — таблица для пайки труб разных диаметров.

    Крепление труб лучше всего делать к стене, а не прокладывать их по полу на любых этажах вашего жилища. Это позволит иметь к трубам доступ в случае ремонта или в случае переделки. Если вы решите поменять схему водопровода в доме, то вам будет легче это сделать, если трубы идут по стенам над уровнем пола.

    И, конечно же, не следует наглухо зашивать трубы в короба из ГКЛ или замуровывать их в кладке или штукатурке в местах их поворотов или в местах соединения их фитингами. В случае протечки вам придется разобрать это место, а затем придется заново делать чистовой ремонт.

    Провести водопровод в частный дом – это еще не все. Нужно грамотно расположить приборы на его протяжении.

    Группу контроля и гидроаккумулятор лучше всего установить прямо на входе трубы в дом – на первом этаже или в утепленном подвале.

    Любые водонагревательные приборы – накопительные или проточные – лучше всего устанавливать как можно ближе к большим точкам водоразбора – смесителям в душе и ванне.

    Бойлер косвенного нагрева (БКН) вам придется увязать со схемой системы отопления. Обычно БКН ставится недалеко от котла – в котельной. Хотя бойлер может быть установлен и в любом другом месте системы отопления. Однако самая горячая вода всегда на выходе из теплогенератора – котла в системе отопления.

    Система фильтров, ответственная за очищение и нормализацию воды, должна быть установлена на входе водопровода в дом – сразу после группы контроля и «в ответ» к водяному аккумулятору. Про фильтрацию воды из скважины или колодца читайте отдельную статью на нашем сайте.



    Выполняем водопровод в частном доме: внутренний и наружный

    Закладка важных коммуникаций для домашнего обустройства должна быть правильно скорректирована и проведена. Несмотря на то, что водопровод в частном доме и его монтаж требует ответственности и тщательной подготовки, высока вероятность самостоятельной установки и подвода к строению. Перед началом работ потребуется предполагаемая схема водоснабжения частного дома и проект с важными заключениями о состоянии почвы и непосредственно конструкции, которая будет укомплектовываться трубопроводом.

    Системы водообеспечения в частном секторе должны выполняться по всем правилам, но прежде чем внедрить подобную конструкцию в планировку строения, следует определиться с вариантом подачи воды, обязательно чтобы все соединения имели подходящий диаметр.

    Виды водоснабжения для частного дома. Плюсы и минусы

    Большинство хозяев предпочитают сделать врезку трубопроводов в обустройство центрального водообеспечения своими руками. Такой вариант является упрощенным, так как не требует больших растрат на оборудование и материал, и не часто требуется ремонт. Обычно все приобретают, когда уже определен диаметр водопровода. Нужно заранее продумать будет только подача холодной воды или еще и горячей. Для первого случая обязательно учтите в проекте установку водонагревательной аппаратуры. Не обойтись и без недостатков в подобном монтаже:

    • возможное снижение напора воды, до полного его прекращения в моменты, когда большое число населения пользуется водопроводом. Такая проблема характерна и для квартиры;
    • вы будете зависеть от общей системы и, если возникнет поломка будете без воды на протяжении всего этапа, когда будет проводиться ремонт;
    • ежемесячная плата за коммунальную услугу, установка контролирующей аппаратуры за расходом воды (счетчик). Кроме того, всегда возможен ввод новых тарифов на пользование жидкостью.

    Говоря об автономном варианте водоснабжения, хозяин может использовать личный источник, сделанный своими руками, а также выполнить его ремонт. В таком случае вы можете даже обзавестись колонкой. Потреблять воду можно из колодца или скважины. Если есть возможность установить колодец, придется определиться с местом его размещения, глубиной, уточнить диаметр бурения. Устройство колодца лучше выполнять на большую глубину.

    Также какие бывают виды водоснабжения можно узнать из видео в сети.

    Внимание! Обустраивая колодец, чтобы завести водопровод в частном доме, нужно учесть и элементы защиты, которые будут препятствовать проникновению мусора и почвенных пород в чистую воду, в противном случае вам понадобиться регулярная водоочистка.

    Как провести воду в дом из скважины? Инструкция по подробному монтажу

    Прежде всего, вам необходимо определиться с оборудованием, которое понадобиться для того, чтобы сделать водопровод в частном доме. Не забывайте, что основное место в начальном этапе также должна занимать схема водопровода в частном доме, на которой все должно быть указано вплоть до электрических установок, размеров конструкции, а также диаметр каждой трубы.

    Даже в случае бесперебойного водоснабжения, вам нужно пользоваться гидроаккумулятором (емкость, предназначенная для хранения некоторого запаса воды), его целесообразно приобрести в специализированном магазине. Пригодятся системы водоочистки, которые крепятся к трубе, она осуществляет подачу воды от источника. Для организации работы водяного трубопровода нужны мощные насосы: часто используют погружные и поверхностные. Теперь разделяем работу своими руками на несколько основных этапов.

    Схема водоснабжения частного дома от скважины

    1. Подготавливаемся к решению вопроса, как провести водопровод в частный дом. Задумываемся об применении сырья. Идеально использовать стальные или медные конструкции, так как они способны хорошо выдерживать перепады температуры, а также устойчивы к коррозии и возможным механическим повреждениям. Если используется коллекторная система трубопровода, здесь необходимо большее количество материала, соответственно возрастет и стоимость на обустройство.
    2. Если у вас еще нет скважины, необходимо ее пробурить. Об особенностях этой процедуры вы можете узнать из этой статьи. Не забывайте сразу уточнить диаметр отверстия, это облегчит монтаж своими руками.
    3. К подготовленной и исправно работающей скважине подсоединяют отвод с подходящим диаметром к трубе, которая и будет выводом воды из скважины, в противном случае потребуется ремонт.
    4. Теперь переходим к установке кессона — это пластиковая емкость, в которую заключается выходящая труба. Кессон обустраивается таким образом: в емкости вырезаются отверстия под трубы, за тем ее помещают в выкопанную яму рядом со скважиной.

    Внимание! Если ваша скважина располагается в подвальном помещении, значит обустройство кессона не потребуется, как следствие упрощается процесс монтажа трубопровода.

    1. Переходим к установке насосной станции. Осуществляем ввод прибора на глубину воды в скважине, а механизм управления, можно расположить в кессоне. Идеально, если вы пользуетесь глубинным насосом. Глубина артезианского колодца при этом может составлять порядка 50 метром и более. Имея нужное оборудование ее можно сделать своими руками.
    2. На выход насоса надеваем шланг нужной длины и опускаем его в скважину. Сам механизм надежно крепим в кессоне, не допуская его разбалтывания и вибрации. Продумываем возможность подключения насоса к сети.
    3. Теперь соединяем шланг от насоса с выходящим патрубком из кессона, продолжается разводка труб водоснабжения.
    4. Производим закладку труб в предварительно подготовленные траншеи, при их выкапывании важно учитывать глубину промерзания почвы, поэтому минимальная величина закладки водопроводных труб из любого материала должна составлять не менее 1,2 метра.
    5. По возможности, необходимо утеплить системы трубопровода, чтобы снизить риск промерзания. Работоспособность конструкции хорошо проверяется и только после этого засыпается землей. Для обустройства квартиры выполнить монтаж гораздо проще.

    Видео ролик к этому разделу подскажет, какая будет правильная разводка водопровода в частном доме.

    Внимание! Все соединения, встречающиеся на пути выполнения трубопровода от скважины до строения должны быть надежно закреплены и загерметизированы.

    Ввод трубопровода в дом: как сделать внутренний монтаж своими руками?

    Разводка труб водоснабжения после заведения в здание производится с отверстия в фундаменте. Для этого определяются возможные потребители, проводится трубопровод к нужным комнатам, основными из которых выделяют кухню и ванную, а оттуда выполняют ввод в каждое конкретное устройство. Кроме того, от скважины, вы можете оборудовать свой придомовой участок колонкой, которая подойдет для забора воды на улице, например, для полива.

    Как завести водопровод с улицы в дом

    Рассмотрим порядок работ по подключению водоснабжения непосредственно в доме:

    • трубопровод, выходящий из колодца должен иметь диаметр, соответствующий трубе на насосе. Зачастую его размер составляет 32 мм, иногда могут использоваться специальные соединители. К концу трубопровода закрепляем фитинг с краном, при помощи которого можно перекрыть подачу воды к дому, обычно это делают, если требуется ремонт или водоочистка. Для этого применяют специализированное устройство;
    • тут-же подсоединяем обратный клапан своими руками, он послужит в качестве задержателя воды, для необходимости поворота трубы подойдет соединительный уголок, имеющий нужный диаметр;
    • если нужно, подводим трубопровод к подстанции и устанавливаем на конце еще один кран, последовательно устанавливается фильтрующий элемент, для этого подойдет грубый вариант. Такая разводка труб водоснабжения будет оптимальной;
    • когда есть дополнительный насос на дне колодца, тогда подсоединяется реле давления на верх трубы, а низ трубопровода комплектуется гидроаккумулятором;
    • устанавливаем датчик «холостого хода», он предотвратит закачивание воздуха, если в водозаборе случилась неисправность и нужен ремонт. Если подобное устройство отсутствует, вы регулярно будете тратиться на покупку нового насоса.
    • на конце соединения крепиться фильтр максимальной очистки, имеющий тонкую сеточку. Теперь можно поставить переходник на трубу, имеющий диаметр 25 мм.

    На данном этапе обустройства водоснабжения в доме считается законченным, для подробного изучения посмотрите видео ниже, и не забудьте проверить, как работает насосное устройство.

    Какой водопровод лучше выбрать?

    Монтаж водопровода в частном доме идеально проводить наиболее подходящими материалами, для того чтобы это определить достаточно проанализировать состав грунта и его уровень промерзания.

    Во многих регионах нашей страны допустимо использовать металлопластиковые трубы, имеющие стандартный диаметр 32 мм, они экономичны и практически не требовательны к окружающей среде. Благодаря своей поверхности, на таких трубах не возникает ржавчины и накопления солей с минералами. Внутренняя часть трубки надежно защищает конструкцию от ультрафиолетового излучения и появления конденсата. Эта конструкция удобна для забора воды из колодца.

    Выбор труб для водопровода

    Применение медных трубопроводов характеризуется дороговизной, но это весьма надежный вариант, которому каждые 5-7 лет не требуется ремонт и обслуживание. Медная конструкция отличается хорошей теплоотдачей. Если практикуется коллекторная система, можно использовать комбинированные трубопроводы.

    Стальные трубы отлично себя зарекомендовали в изготовлении водопровода своими руками, кроме того главным их недостатком считается быстрое развитие коррозии и ржавчины с внутренней стороны. Поэтому нужно обязательно найти соответствие конструкции в зависимости от типа грунта и его особенностей.

    В интернете вы можете найти подробное видео о выборе вариантов трубопровода.

    Коллекторная схема водоснабжения в квартире

    Системы, которые обустроены для квартиры или частного дома, направленные на подачу воды в помещение, именуются как схема водообеспечения. Для дома и квартиры необходима коллекторная система, она предусматривает разводку ветвей труб, имеющих нужный диаметр к каждому сантехническому потребителю отдельно, при этом не завися от других подключений. Таким образом облегчается ремонт каждого узла.

    Обычно в квартире присутствует два вида водопровода холодный и горячий, а источником подобного водоснабжения называют коллектор. Для подобной жилой площади потребуется два устройства.

    Коллекторная система водоснабжения характерна несколькими достоинствами и недостатками:

    • прежде всего такие конструкции удобны в обслуживании;
    • присутствует возможность подключать новые приборы к водопроводу, не разбирая при этом уже существующие системы водообеспечения квартиры;
    • из недостатков можно выделить высокую стоимость на монтажные работы;
    • дополнительные расходы и большее количество материалов;
    • часто требуется ремонт соединений

    Внимание! Обязательно при обустройстве системы в квартире, необходимо придерживаться схемы. Ознакомиться с ней вы можете ниже.

    Схема коллекторного водоснабжения



    Вас могут заинтересовать:

    Виды схем водоснабжения частного дома – разбор полетов

    Лет 20-30 тому назад говорить о комфортном проживании в загородном доме или на даче было нельзя. Особенно это касалось водоснабжения. Повезло тем, кто жил в поселках, где была проведена централизованная водопроводная сеть, но чаще дачные поселки обходились или колодцами, или скважинами, поверх которых устанавливали ручные колонки. Поэтому водоснабжение дома заключалось в том, что из источника вручную вода доставлялась в ведрах. Что смог принести, тем и пользовался. Сегодня многое изменилось с появлением на рынке огромного количества различного насосного оборудования, с помощью которого в дом можно подать воду под давлением. То есть, комфортность проживания повышается. Правда, необходимо отметить, что схема водоснабжения частного дома хоть и приносит большое количество приятных моментов, но есть у нее и свои слабые места.

    Водопроводная схема частного дома

    Виды схем водоснабжения частных домов

    По понятным причинам первой схемой надо считать подключение к центральному водопроводу. Если таковой присутствует в дачном поселке, значит, отчасти владельцу дачи повезло. Создать водопровод для дома не очень сложно.

    Во-первых, надо обратиться в районную организацию, которая контролирует водопроводную систему. Подается заявление и несколько документов, которые подтверждают права на дом и участок. После чего эта организация (районный Водоканал) разрабатывает проект на воду в частный дом. В нем будет отражено, к какому участку надо подключаться, то есть, устанавливается точка подключения, на какой глубине она располагается, плюс диаметр трубы и напор, который данной организацией гарантирован.

    В принципе, это самый оптимальный вариант. Но есть у него несколько недостатков.

    • В таких водопроводных сетях давление воды может падать практически до нуля, то есть, гарантировать нормальное функционирование системы никто не может.
    • Если на центральной линии произошла авария, что случается, то дом на несколько дней остается без воды.
    • Необходимо будет оплачивать (каждый месяц) счета, в основе которых лежат кубометры использованной воды.

    Но есть у центрального водопровода одно достаточно большое преимущество, оно очень ценно в условиях загородных поселков. Если в поселке отключают электричество, вода из крана подается.

    Проведение ветки водопровода в дачном поселке

    Автономное водоснабжение

    В настоящее время чаще всего схема водоснабжения частного дома основывается на использовании источников воды в виде колодца или скважины. Конечно, перед хозяином дачи встанет вопрос, что лучше, колодец или скважина.

    Необходимо отметить тот факт, что автономное водоснабжение, в котором источников воды становится колодец, обустраивается только в том случае, если водоносный слой с пригодной для питья воды располагается не очень глубоко – до 10 мм. При этом сам пласт воды должен быть большим, объемным. То есть, воды должно хватить на долгое время при достаточно большом ее потреблении.

    Есть у колодца одно значительное преимущество перед скважиной. Когда в поселке отключат электроэнергию, воду из колодца можно набрать ведром. Сооружать его проще, если все процессы провести самостоятельно, то цена вопроса упадет до приобретения необходимых строительных материалов. Срок службы данного сооружения – не менее 50 лет. У скважины он не превышает 35 лет.

    Колодец или скважина

    Внимание! Узнать, что лучше: строить колодец или скважину, надо обратиться к соседям, которые этими сооружениями уже пользуются. Сравнив воду из обоих, можно принимать решение.

    Хотя необходимо отметить, что у скважины немало положительных характеристик.

    • У них больший дебит.
    • Вода из них чистая без большого объема примесей.

    А вот к минусам можно отнести немалые затраты, касающиеся монтажных работ. Самостоятельно пробурить шахту без специальных буровых приспособлений не получится. Поэтому придется вызывать специалистов и оплачивать их услуги.

    Схема системы водоснабжения частного дома

    Итак, переходим к основной теме – к схеме. В принципе, она одинаковая, как для колодцев, так и для скважин.

    • Источник водозабора.
    • Насос.
    • Трубопровод, соединяющий насос с системой водоочистки.
    • Накопительный бак или гидроаккумулятор.
    • Водоочистка с системой фильтров.
    • Коллектор, который разделяет водопровод на системы холодного и горячего водоснабжения.

    Принципиальная схема водоснабжения дома

    Что касается насосного оборудования, то здесь две позиции: насосы, которые устанавливаются в шахты водозаборных сооружений, и которые устанавливаются вне источников воды. К первым относятся погружные или глубинные модели. Ко вторым поверхностные. Говорить, что какой-то лучше другого, нельзя. Просто поверхностный насос устанавливается в доме или в другом подсобном помещении и к нему доступ свободный, что дает возможность беспрепятственно обслуживать и ремонтировать его.

    Внимание! Если производится монтаж поверхностного насоса, то необходимо на конец трубы, которая будет спускаться в скважину или колодец, прикрепить сетчатый фильтр из нержавейки. Он будет сдерживать большие частички песка и камни. Ячейка такой сетки не превышает 5 мм.

    Очень важный момент – это правильно выбрать насос по мощности и напору. Первый отвечает за подачу необходимого объема воды за один час. Второй отвечает за подачу воды на определенную высоту. С мощностью понятно, а вот с напором надо разобраться. К примеру, глубина источника – 10 м, а расстояние до дома 30 м. Значит, потребуется насос, который выдает давление 15 м, потому что горизонтальный напор равен 0,1 вертикальных. То есть, в данной ситуации прибор не только поднимет воду из глубины 10 м, но и перекачает ее на расстояние 50 м.

    Погружной или поверхностный насос

    Внимание! Возьмите за основу простой постулат: чем ближе располагается источник водозабора, тем лучше. Просто уменьшаются расходы на прокладку труб по улице, плюс – можно использовать насос с низкими характеристиками.

    Следующий элемент в системе водоснабжения дома – это накопительный бак. Очень необходимая вещь, которая поможет не испытывать неудобства, если отключили электроэнергию, и насос не работает, то есть, не качает воду. Если это простая емкость из металла или пластика, то ее рекомендуется установить, как можно выше. Именно таким способом можно гарантировать давление в водопроводной сети. Поэтому баки устанавливают или на постамент, или подвешивают под потолком. Но лучше всего, если его установить на чердаке. Правда, придется провести теплоизоляцию емкости.

    Если возможность установить бак как можно выше отсутствует, то существует еще один способ для достижения необходимого давления в системе: после накопительного бака для водоснабжения устанавливается электрический насос. Вне зависимости от расположения бака, он будет качать воду в трубопровод. Это дает возможность устанавливать резервуары для накопления воды даже под землей. Существенный минус такого способа – зависимость от электроэнергии: при ее отсутствии система не сможет функционировать. Поэтому чаще применяют первый способ и устанавливают бак на постаменте.

    В настоящее время на рынке появились так называемые гидроаккумуляторы. Это металлические емкости, внутри которых располагается резиновая емкость. Между стенками металла и резины закачивается воздух или азот. Он и будет создавать давление. Когда вода попадает в резиновую емкость, она расширяется и сжимает воздух. Последний уплотняется и старается вытолкнуть воду из резервуара. Это и есть давление. Поэтому гидроаккумуляторы можно устанавливать в любом месте.

    Гидроаккумуляторы

    Далее по схеме водоснабжения частного дома идет система фильтрации. Понятно, что вода из колодца или скважины не обладает максимальным качеством. В ней всегда присутствуют различные примеси (органические и неорганические), соли, оксиды металлов и так далее. Чтобы сделать ее пригодной для питья, необходимо снизить содержание всех примесей до минимума. Поэтому в схему и устанавливаются фильтры разного назначения.

    Одни останавливают крупные частички, другие мелкие, третьи отвечают за смягчения воды, четверные за сдерживание металлов железа и так далее. Конечно, такое количество фильтрующих элементов устанавливать не надо, ведь вода из колодца или скважины может быть достаточно чистой. Поэтому в первую очередь еще до начала проведения монтажных работ надо сделать анализ воды, который покажет, какие фильтры придется устанавливать.

    Необходимо отметить, что данная схема водоснабжения частного дома не является строгой. То есть, можно по мере необходимости менять местами элементы системы. К примеру, можно водоочистку установить впереди накопительного бака. Или можно перед поверхностным насосом установить фильтр грубой очистки, а после него фильтр тонкой очистки. Таким образом, можно сократить негативное воздействие больших взвешенных частиц на рабочий орган насосного агрегата. То есть, продлить срок его эксплуатации.

    Система фильтрации — водоочистка

    Холодное и горячее водоснабжение

    Теперь о коллекторе, который разделяет поток воды на две ветки. Одна будет подавать на потребители холодную воду, вторая, пройдя через нагревательный прибор, будет подавать горячую воду. В принципе, коллектор собой представляет устройство, состоящее из трубы, из которой выходят две трубы меньшего диаметра, и между ними устанавливаются отсекательные вентили. Это на случай, если придется проводить ремонт отдельно системы холодного или горячего водоснабжения. На фото ниже такой коллектор показан.

    Коллектор для разделения водопровода на систему холодного и горячего водоснабжения

    И буквально несколько слов о горячей воде. В этой водопроводной ветке самым главным элементов будет нагревательный элемент – котел. Здесь огромное разнообразие моделей, которые разделяются по функциональности. К примеру, одно- или двухконтурный, на газе, электроэнергии или на твердом топливе. Есть небольшие настенные приборы, есть огромные напольные, с помощью которых можно не только организовать горячее водоснабжение, но и отопление дома.

    Полезные советы

    • Необходим ли проект водоснабжения частного дома? В принципе, система несложная. Можно для простоты последующих действий накидать на бумагу саму схему с указанием места расположения ее элементов.
    • Если в автономный водопровод устанавливается поверхностный насос, то его надо обязательно разместить в помещении, где температура зимой не будет падать ниже +2С.
    • Все трубные разводки, которые располагаются на улице, надо будет утеплить, чтобы вода в них зимой не замерзла. Обычно для этого используют специальные утеплители в виде цилиндров, изготовленных из вспененных полимерных материалов.
    • Если опускаемая в шахту колодца труба будет из пластика, то необходимо ее закрепить. Чаще всего это делают так: забивают в донный фильтр металлический штырь, к которому трубу и прикрепляют.
    • Установка кессона решит многие проблемы. Это защита ствола источника водозабора от негативных нагрузок, это утепление шахты, это возможность установить внутрь сразу несколько элементов системы локального водопровода. К примеру, можно внутрь установить насос, гидроаккумулятор, блок автоматики, задвижки и прочую запорную арматуру. В настоящее время производители предлагают кессоны из металла или пластика. Вторые дешевле, и их проще устанавливать вручную за счет небольшого веса изделия.
    • Рекомендуется особое внимание уделить теплоизоляции колодца, если схема водоснабжения частного дома основывается на нем. Обычно вокруг ствола выкапывается траншея на глубину промерзания грунта, и в нее засыпается керамзит. Толщина слоя теплоизоляции не должна быть меньше 10 см. Но, чем толще, тем лучше.

    Кессон в системе локального водопровода

    Заключение по теме

    Итак, по этой схеме сооружается водоснабжение дома. Но приходится учитывать теперь и то, как использованную воду надо будет отводить. То есть, водопровод и канализация – две системы взаимосвязанные между собой. Нет одной без другой. Поэтому сразу планируйте расходы по сооружению канализационной системы с учетом сбора и частичной утилизации стоков.

    Обустройство водоснабжения в частном доме своими руками

    Если при проектировании и монтаже водопровода в частном доме работы выполнены правильно, то они смогут обеспечить надежность автономной системы водоснабжения.

    Подбор источника водоснабжения

    Источник водоснабжения.

    Для начала нужно произвести расчеты, исходя из того, сколько людей проживает и для каких потребностей будет расходоваться вода. По нормам в сутки на человека расходуется 30-50 л воды. Но если обустроены ванная комната и канализация, показатель следует увеличить втрое. Если же планируется использовать воду и в целях полива (например, сада, огорода), то норма расхода в таких случаях составляет 5 л на 1 кв.м площади.

    Существует 2 варианта — подключение к централизованной системе и автономная, т. е. децентрализованная подача. Последний способ обладает рядом преимуществ даже в тех случаях, когда есть возможность подключения к магистрали.

    Источником водоснабжения при децентрализованном типе обустройства является колодец или скважина. И хотя такой вариант потребует дополнительных расходов на проектирование и монтаж водопровода в загородном доме, в дальнейшем владельцу не придется оплачивать коммунальные услуги, как в случае с централизованной подачей.

    Стационарная централизованная система

    Нужно подключить водопроводную систему, смонтированную внутри дома, к центральной магистрали. Владелец участка должен написать заявление в организацию, которая занимается водоснабжением этого района. Документ рассматривается, затем по нему в индивидуальном порядке принимается решение.

    При благоприятном исходе, когда разрешение обязательно оформляется официальным документом, владелец участка получит от компании подробные инструкции для подключения, а также схему, которая покажет, как могут быть подведены трубы.

    Децентрализованный способ подачи воды

    В дом вода подается из внешних источников. Чтобы она соответствовала всем нормативам, собственник может самостоятельно поставить очистные сооружения и необходимое оборудование, а не полагаться на коммунальные службы. Но тогда и проектированием нужно заниматься самостоятельно и с соблюдением всех норм. Например, источник питьевой воды должен находиться в 20-50 м от септика (показатель зависит от особенностей участка).

    Децентрализованная подача воды.

    Колодец или скважину рекомендуется делать ближе к дому. Это безопаснее и облегчает обслуживание. Перед тем как проводить работы по подключению дома к выбранному источнику, рекомендуется удостовериться, что его хватит, чтобы обеспечить нормативное водопотребление.

    Чаще всего децентрализованная система водоснабжения частного дома предполагает выбор между скважиной и колодцем. Колодец считается подходящим только для сезонного проживания. Если в доме будут жить постоянно, лучше наладить подачу воды из скважины, которую предварительно оснащают насосным оборудованием .

    Как устроена типовая водопроводная система

    Подобная система всегда предусматривает 2 равноценные части — наружную и внутреннюю. Первая нужна для того, чтобы соединить источник с домом. Стандартно это трубопровод, к которому подключается погружной или поверхностный насос (в зависимости от типа скважины).

    Конструкция включает фильтры, автоматическое управление, устройство для раздачи воды (запорный вентиль).

    Правила проектирования

    Правильно составленная схема облегчает дальнейший монтаж системы. При ее разработке нужно принимать в расчет множество нюансов, связанных с домом и участком. Она обязательно должна учитывать такие вещи, как разводка воды и тип используемых труб, число фильтров, планируемое количество точек водозабора, тип водонагревателя и его объем.

    На схеме должно быть указано нахождение каждого элемента. Поэтому предварительно для системы делается чертеж дома и план участка — для внешней части конструкции. При этом масштаб для обеих частей должен быть одинаковым.

    Последовательная разводка труб

    Предполагается, что имеется общая труба, от нее к каждой точке выполнены отводы. Недостатком является то, что такая конструкция не позволяет обеспечить одинаковое давление у каждой точки потребления. Чем большее их количество, тем меньшим будет напор воды.

    Коллекторная схема разведения водопровода

    От других видов разводки схема отличается наличием специального распределительного узла. Это и есть коллектор, от которого к каждой точке потребления воды обустраивается трубопровод, что позволяет обеспечить одинаковое давление и напор.

    Этапы монтажа водопровода

    Если прокладка труб осуществляется самостоятельно, то владельцу нужно предварительно изучить технологию проведения подобных работ.

    Подготовка к работе

    Для начала специалисты напоминают, что монтаж трубопровода начинается от потребителя к источнику, что намного удобнее.

    Сначала, используя переходник резьбового типа, крепят водопроводную трубу. Между ним и соответствующим прибором устанавливается запорный кран шарового типа для быстрого перекрытия подачи воды, например, при ремонте. От потребителя также делают отвод к коллектору.

    Этапы монтажа водопровода.

    И внешняя, и внутренняя разводка осуществляются с соблюдением правил. Трубы нужно монтировать в 20 мм от стен, чтобы облегчить в дальнейшем их ремонт. Если они огибают внутренний угол, систему нужно организовать в 30-40 мм от стены, а если внешний — в 15 мм.

    Для крепления к стенам применяются клипсы. Их установка производится на расстоянии 1,5-2 м друг от друга. Клипсы ставят на всех угловых соединениях.

    Перед подключением трубопровода к коллектору обязательно монтируется запорная арматура, чтобы эту ветку легко было отключить при аварии.

    Подбор труб

    Трубы должны быть прочными и долговечными, сделанными из материала, инертного к температурным перепадам и негативному воздействию окружающей среды. Таким требованиям соответствуют изделия из разных видов полимера — полиэтилена, полипропилена или ПВХ.

    Трубы рассчитаны на разные температуры. Для холодной воды материал неважен, для горячего водоснабжения лучше использовать металлопластик.

    Выбор диаметра труб во многом зависит от длины линии. Например, если она превышает 30 м, то диаметр должен составлять 32 мм, если линия короткая, меньше 10 м, то подойдет 20 мм.

    Подключение насосной станции

    Для нормального функционирования системы нужна насосная станция либо напорный бак. Но второй вариант считается менее практичным, и лучше подключить станцию, которая будет подавать воду из колодца (для скважины такое оборудование устанавливают реже).

    Существуют несколько вариантов ее подключения. Например, станцию можно ставить в дачном доме, но только не в том помещении, где уже работает котел. Можно найти для нее место в прачечной или специально оборудованном помещении со звукоизоляцией, например, на цокольном этаже коттеджа. Важно, чтобы там было тепло.

    Насосная станция — это комплект оборудования. Конструкция включает трубу, 1 конец которой опускается в колодец, а 2 подключается к другому оборудованию станции. Стандартно все делается через фитинг из латуни, на который устанавливается еще дополнительный переходник, а к нему подключается тройник со сливным краном, чтобы можно было отключать подачу воды, если возникнет такая необходимость. Также подключается обратный клапан, чтобы вода не могла вернуться к колодцу.

    Подключение насосной станции.

    Насосная станция обязательно оснащается фильтром грубой очистки, чтобы в систему не попадал песок и другие крупные загрязняющие частицы.

    После монтажа оборудования своими руками проводится его пробный пуск, чтобы можно было выявить допущенные ошибки и исправить их.

    Установка гидроаккумулятора

    На практике практически всегда осуществляется установка гидроаккумуляторов, поскольку они позволяют поддерживать заданный уровень давления даже при непостоянно работающем насосном оборудовании.

    Представляет собой мембранный накопительный бак. Причем мембрана делит устройство на 2 части — первая наполнена воздухом, а вторая содержит запас воды, которая расходуется на бытовые нужды. Когда ее уровень снижается до минимума, автоматически включается насос и восполняет запас, что и обеспечивает стабильное давление.

    Установка оборудования для очистки воды

    Вода, которую забирают из скважины, часто содержит много механических примесей. Поэтому специалисты считают, что фильтр грубой очистки для этой системы необходим.

    Для монтажа дополнительных фильтров нужно сначала сделать анализ жидкости, чтобы понять, какие очистные сооружения подходят. Такие исследования делают специализированные лаборатории. Когда результаты получены, надо выбрать фильтры и подключить их к системе после гидроаккумулятора.

    Водоснабжение частного дома из скважины: схема для частного дома

     Из этой статьи можно узнать, как выглядит со стороны водоснабжение частного дома из скважины: схема системы башенного и двухступенчатого типа, а также коммуникации с насосной станцией, этапы строительства источника воды, прокладка трубопровода на участке и подключение всех элементов. В тексте рассматриваются особенности технологии, правила подбора оборудования и его установки.

    Использование скважины является лучшим вариантом проведения воды в частый дом, если централизованное водоснабжение отсутствует

    Водоснабжение частного дома из скважины: схема системы для частного дома

    Удобства на загородных участках обеспечиваются за счет нецентрализованного источника воды. В теории, технология обустройства системы достаточно проста и предполагает формирование скважины, установку кессона, монтаж трубопроводной магистрали и накопительного бака. Соединив все эти элементы воедино, и подключив автоматическое оборудование можно подать воду в дачный домик и обеспечить комфортные условия для постоянного проживания там людей. Каждый из перечисленных этапов строительства имеет свои нюансы и тонкости, с которыми следует ознакомиться перед началом работы.

    Схема проведения и устройства водопровода для частного дома из скважины

    Использование скважины сопровождается определенными особенностями, отличающими эту систему от колодезной:

    1. Вода отбирается с нескольких горизонтов. Для этих целей может использоваться верховодка, а также артезианский и песчаный уровни.
    2. Устье надежно герметизируется, ведь отверстие скважины гораздо меньше по размеру, чем колодезная шахта.
    3. Поскольку забор воды у дома через скважину осуществляется с большой глубины, существует необходимость в монтаже энергозависимого оборудования, а также резервного генератора на случай перебоев в электросети.

    Для системы также потребуется установка кессона. Этот элемент размещается на устье. Он представляет собой приямок, глубина которого составляет 1,5-2,5 м. Кессон используется для размещения оборудования и врезки линии под напором, которая прокладывается ниже уровня зимнего промерзания почвы.

    Схема устройства скважины и принцип ее работы

    Какие факторы учитывать при разработке схемы устройства скважины на воду

    Перед началом работы по организации водопроводной системы, питающейся от скважины, обязательно нужно составить предварительную схему. Это позволит обозначить направление, в котором будет идти строительство, разделить данный процесс на этапы, подробного изучить нюансы и сложности реализации каждого из них. Повысить качество воды поможет очистительное оборудование. В большинстве случаев для дачного участка будет достаточно установки фильтров тонкой и грубой очистки.

    Обратите внимание! Если речь заходит о приобретении специального оборудования для удаления железа или смягчения воды, то для этого потребуется лабораторный анализ образца из скважины и помощь специалистов. В противном случае покупка может обернуться напрасной тратой денег.

    Если над разработкой схемы водопровода в частном доме работать самостоятельно, нужно учитывать основные параметры участка и системы:

    • глубину размещения водоносной жилы в почве;
    • зону, где располагаются подземные воды;

    Глубина скважины зависит от уровня пролегания подземных вод

    • маркировки и показатели материалов, используемых для строительства;
    • размерные параметры конструкций и элементов системы;
    • габариты и характер размещения кессона;
    • точку, где будет формироваться скважина;
    • характеристики подземного источника;
    • эксплуатационные условия на участке;
    • режим потребления воды жильцами.

    Максимальный рабочий ресурс, что характерен для артезианских скважин – до 50 лет. При этом практически не требуется фильтрация жидкости, поскольку вода не имеет примесей, которые могут вывести из строя насосное оборудование. Схема разводки трубопровода подбирается с учетом объема суточного потребления воды и дебита источника. Это необходимо для того, чтобы в пиковые часы жильцы могли без ограничений эксплуатировать систему.

    1. Эксплуатационная колонна, 2. Затрубное пространство, 3. Фильтровая часть колонны, 4. «Верховодка», 5. Водоносные пласты, 6. Водоупорные пласты (плотные глины), 7. Цементная заливка, 8. Сальниковое устройство, 9. Глухая стальная колонна (кондуктор)

    Возможность размещения как снаружи здания, так и внутри его отличает скважину от колодца. Источник может выходить в подполье или на цокольный этаж. В результате значительно упрощается система обслуживания, а также можно сократить затраты на прокладку водопровода. Домашние коммуникации имеют предельно простое строение. Система предполагает наличие скважины, внутри которой или на ее поверхности установлена насосная станция, транспортирующая воду к точкам потребления.

    Полезный совет! Если дом используется для временного проживания, на участке нужно организовать зимний водопровод, куда будут опустошаться внутренние контуры, когда отопление не используется.

    Преимущества и недостатки типовой схемы водоснабжения частного дома от скважины

    Чтобы не возникло трудностей при дальнейшей эксплуатации водопровода, нужно заранее предусмотреть варианты решения проблем, характерных для этих коммуникаций.

    Типовая схема устройства водопровода с использованием скважины, насосной станции и автоматической системы подачи воды

    Бесперебойная работа системы при каждом открытии крана возможна лишь в том случае, если в трубах поддерживается стабильный напор воды. Для этого насосное оборудование должно работать постоянно, в результате чего агрегат быстро изнашивается. По этой причине следует покупать качественные станции, которые рассчитаны на высокие нагрузки.

    Существует вероятность того, что при отключении электрической энергии прекратится подача воды. На этот случай нужно предусмотреть альтернативное решение проблемы или способ создать дополнительный запас жидкости.

    При установке глубинного насоса для скважины необходимо учитывать факторы, влияющие на расчетный напор

    Эксплуатация насоса сопровождается и другими трудностями. Агрегат должен быть достаточно мощным, чтобы обеспечивать водой сразу нескольких потребителей. Кроме этого, оборудование нужно где-то разместить, поэтому придется выделить место под его установку.

    С учетом вышесказанного для ввода воды в дом из скважины потребуется наличие:

    1. Источника воды.
    2. Поверхностного или глубинного насоса с центробежным действием.
    3. Кессона для врезки трубопровода.
    4. Обратного клапана, предотвращающего обратный ход воды, когда насос отключен.
    5. Расширительного бака в виде гидроаккумулятора, оснащенного внутренними мембранами.
    6. Фильтрационного оборудования для поддержания качества воды.
    7. Автоматической системы контроля наличия воды в насосном оборудовании.

    Если бюджет строительства ограничен, можно использовать накопительную емкость, которая размещается в самой высокой точке дома. Для этих целей подойдет мансарда или пространство чердака. Но лучшим вариантом станет насосная станция в сочетании с гидроаккумулятором.

    Схема подключения системы очистки воды

    Полезный совет! Для сложных эксплуатационных условий лучше выбрать двухступенчатую схему. Она обеспечит бесперебойную работу системы, если скважина размещается далеко от жилого здания, ее глубина превышает 50 м или производительность не покрывает запросы жильцов в пиковые часы.

    Особенности башенной схемы водопровода в частном доме от скважины

    Башенное водоснабжение в частном доме предполагает размещение накопительной емкости на чердаке. Именно сюда насос нагоняет воду, чтобы покрывать запросы потребителей в пиковые часы. Согласно этой схеме вода перемещается по системе к точкам потребления самотеком.

    Для башенного водоснабжения обязательным элементом является расширительный бак. Он может иметь простейшую конструкцию или дополнительно оснащаться выключателем поплавкового типа.

    Схема башенной системы водопровода в частном доме от скважины

    Принцип действия выключателя такой:

    1. Когда накопительная емкость заполнена, насос отключается.
    2. По мере того как жильцы расходуют воду, уровень жидкости в резервуаре снижается.
    3. Когда уровень воды достигает определенной отметки, поплавок срабатывает и запускает насос для восполнения истраченных запасов.

    Этот вариант обустройства коммуникаций считается самым бюджетным, простым в обслуживании и надежным. Исключается вероятность гидроударов.

    Схема имеет и недостатки:

    Схема устройства скважины для воды в частном доме с насосом и двухступенчатой подачей

    Самым удобным в эксплуатации вариантом является система, использующая насосную станцию. В продаже можно найти множество приспособлений, предназначенных для обустройства автономного водоснабжения загородного дома с использованием центробежных погружных агрегатов или вибрационных приборов.

    Статья по теме:

    Пластиковый кессон для скважины: как самостоятельно выбрать и установить

    Как самостоятельно подобрать и установить подходящий резервуар. Назначение кессона. Цены и характеристики самых популярных моделей.

    Схемы таких коммуникаций, помимо стандартных элементов, включают:

    • датчик сухого хода;
    • реле;
    • гидроаккумулятор.

    Основным компонентом системы является станция, оснащенная насосом, который устанавливается на поверхности.

    Схема водопровода с использованием скважинного насоса

    Такая схема очень удобна, поскольку она предлагает эффективное решение проблемы, когда в напорном трубопроводе снижается давление. При открытии крана падение показателей в системе фиксируется реле. Оно срабатывает, запуская накачку жидкости в гидроаккумулятор. Когда резервуар наполняется, происходит растягивание внутренней мембраны и насос отключается.

    После выполнения вышеуказанных действий происходит самостоятельно выравнивание давления в системе труб горячего и холодного водоснабжения. Если насосная станция не обладает достаточным уровнем мощности, чтобы обеспечивать всех потребителей жидкостью в пиковые часы, рекомендуется использовать двухступенчатую схему водоснабжения в частном доме с дополнительным оснащением.

    читать статью

    Обратите внимание! Высокая производительность насосной станции не всегда является преимуществом. Этот показатель не должен превышать дебет источника воды. В противном случае появляется эффект «сухого хода» и детали оборудования будут подвергаться сильному изнашиванию.

    В двухступенчатой системе резервуар монтируется сразу же после насоса. Объем этой емкости варьируется в пределах 500-1000 л. Бак комплектуется выключателем поплавкового типа. Также потребуется дополнительное насосное оборудование для закачки жидкости в систему. Оно подключается к накопительному резервуару. Следующей на очереди идет установка гидроаккумулятора и трубопровода к точкам потребления.

    Схема устройства скважинного насоса

    Технология обустройства системы водоснабжения частного дома из скважины

    Для работы потребуется рассчитать объем суточного потребления воды. На основе этих данных подбирается схема для строительства, подбирается диметр труб, а также характеристики насосного оборудования.

    Как провести воду в дом из скважины:

    1. Обустроить источник путем бурения скважины и установки обсадной трубы.
    2. Установить кессон, верхняя часть которого накрывается люком или маскируется с помощью декоративного домика.
    3. Выполнить установку насосного и фильтрующего оборудования.
    4. Проложить между скважиной и жилым зданием напорную магистраль.
    5. Подключить водопровод к источнику путем врезания магистрали в кессон с помощью фитингов.

    Процесс подключения водопроводной трубы к скважине

    Как провести воду из скважины в дом: обустройство источника

    Скважина обустраивается на приусадебном участке. Рекомендуемая глубина источника находится в пределах 25-50 м. Для строительства более глубоких скважин необходимо брать специальное разрешение, а также потребуются значительные денежные затраты. После того как выполнены буровые работы, осуществляется монтаж обсадной трубы диаметром 10-15 см. Ее верхний конец должен возвышаться над уровнем земли.

    Если грунтовые воды залегают глубже 2 м от поверхности земли, обустраивается колодец. В других случаях целесообразнее остановиться на строительстве утепленной пристройки закрытого типа. Это позволит круглый год обслуживать систему. Размера любой из этих конструкций должно быть достаточно, чтобы производить чистку скважины и ремонт насосной станции.

    Для изготовления домика для скважины можно использовать кирпич или шлакоблоки. Допускается применение деревянного бруса для строительства каркаса. Помещение утепляется по всему периметру, включая потолочное основание и пол.

    Полезный совет! В качестве утеплителя лучше использовать пенополистирольные плиты. Минимальная толщина материала должна составлять 10 см.

    Схема монтажа кессона для скважины

    Алгоритм строительства утепляющего домика из кирпича для скважины в системе водоснабжения частного дома выглядит так:

    1. Нанесение разметки вокруг источника.
    2. Формирование траншей.
    3. Монтаж опалубочных конструкций.
    4. Закладка мелкозаглубленного фундамента ленточного типа на дренажный слой.
    5. Выдержка фундамента под пленкой в течение 7 дней.
    6. Выполнение работ по гидроизоляции.
    7. Формирование стен с помощью кирпичной кладки.
    8. Монтаж досок и строительство двускатной крыши.

    Нельзя допускать, чтобы вода в подающей трубе замерзала, когда на улице низкие температуры. Для этого применяется греющий кабель. Его нужно обернуть вокруг подающей трубы. Также не рекомендуется, чтобы поверхностные воды попадали в источник. Поднятие над уровнем земли трубы для подвода воды в дом из скважины полностью решает эту проблему. Элемент системы приподнимается примерно на 40 см. Чтобы предотвратить попадание пыли и мусора, трубу следует закрыть оголовком.

    Важным этапом при проведении воды в дом из скважины является обустройство кессона, его изоляция и утепление

    Если же грунтовые воды залегают глубоко, скважина прячется в колодец. Чем глубже конструкция, тем будет выше температура в нем зимой. Сооружение утепляется аналогичным образом, а на трубу наматывается греющий кабель.

    Магистраль для системы водоснабжения частного дома

    Осуществляя монтаж водопроводной магистрали, следует помнить, что трубы должны располагаться ниже уровня промерзания почвы. В противном случае все элементы системы водоснабжения в частном доме будут подвергаться негативному влиянию температур и в скором времени полностью выйдут из строя. Сначала согласно разработанной схеме выкапываются траншеи на участке необходимой глубины. На дно укладываются трубы диаметром 32 мм.

    Для строительства магистрали подойдут трубы, изготовленные из сшитого полиэтилена или металлопластика. Специалистами допускают использование труб ПНД, но не рекомендуют этого делать, поскольку материал чувствителен к низким температурам и подвергается разрушению. Также не стоит использовать для подводки воды в дом из скважины шланги. Они не пригодны для транспортировки жидкости этим способом. Даже те трубы, которые пролегают ниже точки промерзания грунта, могут подвергаться замораживанию в зонах подъема.

    Для водопроводной системы используются трубы, изготовленные из полиэтилена или металлопластика

    Проблема с замерзанием труб решается несколькими способами:

    • утепление фундаментной части здания;
    • обертывание трубы материалом с теплоизолирующими свойствами;
    • монтаж вдоль магистрали саморегулирующегося греющего кабеля.

    Если же участок не располагает условиями для проведения земляных работ, то магистраль для устройства водоснабжения в частном доме из скважины можно проложить поверху, лишь слегка заглубив трубы в землю. Использование саморегулирующегося греющего кабеля в этом случае обязательно.

    Устройство саморегулируемого обогревательного кабеля для скважины

    Обратите внимание! Во время прокладки трубопровода осуществляется и монтаж кабеля, отвечающего за питание насосного оборудования. Коробку ПЗУ нужно разместить в специально отведенном для этого обогреваемом помещении. Рекомендуемое сечение электрического провода на четыре жилы составляет 2,5 мм и более.

    В качестве дополнительного утепления для поверхностной системы можно использовать Энергофлекс и прочие аналогичные материалы. Чтобы улучшить теплоизолирующие свойства пирога, его помещают в трубу большего диаметра. Она может быть канализационной или гофрированной. Также в систему устанавливается накопительная емкость, предназначенная для полива растений водой теплой температуры.

    Выбор и монтаж насосного оборудования для водоснабжения загородного дома

    В основе работы системы водоснабжения лежит насосное оборудование. Для этих целей используется два типа агрегатов: центробежный и погружной роторного типа. В большинстве случаев владельцы дачных участков отдают предпочтение скважинному погружному насосу, действующему по принципу ротора.

    При покупке оборудования нужно обращать внимание на следующие параметры:

    • глубина источника;
    • максимальное количество водопотребления;
    • минимальный размер столба воды;
    • общий расход жидкости.

    Выбор оборудования для системы водоснабжения зависит от уровня потребностей жильцов дома и частоты ее использования

    Кроме этого, учитываются и технические показатели насосов. Важнейшим из них является напор. Этот показатель отображает уровень давления, создаваемого лопастями, которое используется для проталкивания жидкости. Данная информация указывается производителем в документации и отображается она в метрах. Второй важный показатель – расход насоса (м³/ч). Он отображает объем воды, который способен переместить насос за определенную единицу времени.

    Данные показатели влияют на уровень потребления электрической энергии. Чем выше значение этих технических характеристик, тем больше будет расход электричества во время эксплуатации оборудования. Если увеличится расход жидкости, напор воды снижается.

    Полезный совет! Снизив к минимуму потери в водопроводной магистрали, можно оптимизировать работу оборудования. В результате исключается вероятность возникновения перегрузок.

    При выборе оборудования для системы водоснабжения следует уделить особое внимание вопросу качественной фильтрации воды

    Чаще всего покупатели подбирают для систем водоснабжения в частном доме насосы с напором в пределах 60-80 м. Средний расход таких агрегатов составляет 4 м³/ч. Если регулярно возникают перебои в работе электросети или наблюдается скачки напряжения, к насосу следует подключить стабилизатор.

    читать далее:

    Оборудование опускается в скважину с помощью троса. Расстояние от насоса до дна составляет 1-3 м (в зависимости от системы и условий). Если оборудование не имеет обратного клапана, этот элемент нужно установить. Перед фиксацией троса и спуском насоса к нему крепится труба ПНД диаметром 32 мм.

    Затем на скважинную трубу надевается нижняя часть оголовка с резинкой для уплотнения. После этого насос медленно опускается в скважину, при этом каждый 1,5 м на трубе закрепляется греющий кабель, избегая сильной натяжки. Насос следует опустить до самого дна, а после поднять на нужную высоту. Останется лишь зафиксировать оборудование и закрепить на трубе верхнюю часть оголовка.

    Рассмотрев механизм обустройства водопровода, можно прийти к выводу, что систему транспортировки воды из скважины в дом можно организовать своими руками. Главное при этом – учитывать все нюансы и требования технологии. При недостатке знаний и навыков, эту работу можно доверить и специалистам. Строительство в этом случае будет более быстрым и качественным, но обойдется гораздо дороже.

    Схема

    и установка своими руками

    Дом за городом, коттедж или домик в поселке может быть более комфортным для проживания, если провести личный водопровод. Сделать это довольно сложно, если конструкция дома устарела и не предполагает внесения таких корректировок.

    Несмотря на это, водопровод в частный дом можно провести самостоятельно, не прибегая к помощи профессионалов.

    Для начала следует собрать всю необходимую информацию: какие инструменты и материалы потребуются, какая схема строительства водопровода вам больше подойдет и какое вам потребуется обеспечение техникой.

    Как построить сантехнику для частного дома: схема и основные правила .

    В первую очередь необходимо разработать схему, по которой будет подключена сантехника. И даже если водопровод будет сделан только на кухне, без схемы вам будет достаточно сложно разобраться в деталях.

    При составлении схемы необходимо учитывать не только способ укладки труб и канализации, но и факторы:

    • сколько водопотребителей в доме;
    • сколько нужно коллекторов;
    • котлы какого объема вам нужны;
    • , сколько фильтров и насосов необходимо для вашей системы.

    Следует отметить на схеме, где эти узлы и оборудование будут расположены, и как сантехника будет проходить по помещению вашего дома.

    Он должен быть спроектирован по одной шкале и по размерам. Чем больше будет схема, тем проще и быстрее вы сможете рассчитать количество материалов, необходимых для вашего водопровода.

    Возможны два способа укладки труб:

    1. Соединение труб последовательно.
    2. Подключение водопотребителей коллектором.

    Если у вас небольшой домик на 1 или 2 человек, вам будет первым выходом. Для большого загородного дома или коттеджа такая схема будет иметь очень маленькую мощность. Он работает по следующему принципу: вода в конструкции течет по магистральному водопроводу, внутри дома возле каждого смесителя и крана (т.н. пункт водоподготовки) устанавливается тройник, он берет вода до конечного потребителя.

    По этой схеме, если вы вынуждены использовать одновременно несколько кранов, то на самом дальнем из тройника будет низкое давление, то есть небольшое давление, которое, возможно, немного страдает от потребностей людей, проживающих в большой дом.

    Принцип действия второго способа заключается в следующем: водопроводные трубы снимаются с установленного коллектора и подводятся к каждому смесителю и крану отдельно. По этой причине вода поступает в каждую точку с помощью воды почти под одинаковым давлением.

    При этом будут небольшие потери давления из-за расстояния между домом и насосной станцией, но по сравнению с последовательным подключением они будут намного меньше.

    С помощью коллектора вода в доме дороже за счет использования гораздо большего количества труб, но этот способ более удобен.Рассмотрим связь с коллектором.

    Схема водоснабжения дома будет состоять из следующих элементов и узлов:

    1. Источник питьевой воды:
      • колодец, который можно прорезать и самостоятельно,
      • труба водопровода центральная если есть в наличии,
      • колодец во дворе или на улице.
    2. Насосная станция или насос. От определенного источника с водой до места подключения воды внутри дома прокладывается трубопровод, который подключается к насосу или к станции.Обязательное условие — подача воды.

      Гидроаккумулятор для воды. Он состоит из небольшой емкости с мембраной и служит для поддержания постоянного давления воды, которая находится в водопроводе. При его использовании можно построить небольшой, который будет работать автоматически с помощью погружного или поверхностного насоса.

    3. После установки гидроаккумулятора устанавливается кран, который называется запорный, а после — тройник. Последний используется для равномерного распределения потока воды, потребляемой для использования внутри дома и, при необходимости, для нужд фермы.
    4. Водопроводные трубы для водопотребления внутри дома обязательно должны иметь специальную систему, которая очищает и подготавливает водный поток, что способствует предотвращению попадания различных вредных примесей, которые могут содержаться в любом источнике с водой.
    5. После установки фильтрации ставят тройник, функция которого — разделение потока воды на холодную и направление на нагретую горячую воду.
    6. Далее его подключают к холодной воде, подходящей для коллекторной системы.На всех линиях потребителей требуется установка запорной арматуры.
    7. ГВС необходимо подключить к водонагревателю (бойлер, бойлер).
    8. После этого следует провести испытание горячей воды в коллектор ГВС, его задача — разводка потока воды по домашнему водопроводу.

    Проект водоснабжения может включать установку еще нескольких дополнительных элементов, при этом принципиальная схема и последовательность подключения воды не должны изменяться.

    Рекомендации по использованию материалов и инструментов, необходимых при монтаже трубопровода

    Труба от средней Считаются лучшими для использования в водопроводе, а также являются самыми дорогими из всех типов труб.

    Водопровод из медных труб не подвержен коррозии, не страшен солнечным лучам и агрессивной биологической среде, отлично переносит перепады давления, а также перепады температуры окружающей среды, не поддается влиянию вредных токсичных примесей, имеет хорошую теплоотдачу.

    С этой целью можно обратиться в отделение Санитарно-химического состава воды, а также на предмет соответствия СанПиН и ГОСТ.

    Обязательно имейте в виду, что построить колодец можно даже без официального разрешения государственных служб.

    Еще один источник чистой питьевой воды — артезианская или обыкновенная скважина. В этом случае водозабор происходит с большой глубиной, а потому он будет существенно чище воды из колодца, но, к тому же, отличается стабильным химическим составом.

    Как правило, в воде, поступающей из колодца, нет вредных соединений и примесей, а также почти не содержится микроорганизмов.

    Для начала необходимо согласовать черновые работы.Разрешить бурение не так просто, так как к качеству проекта предъявляются те же требования, что и к централизованному водоснабжению.

    Однако на практике все эти требования не мешают владельцам дачных участков проводить установку автономного водоснабжения в своих владениях. Поговорим о том, что нужно знать для бурения скважины и создания такой водопроводной системы.

    1. Во-первых, необходимо установить ваши требования к качеству и уровню потребления воды.Исходя из этого, можно будет определить, сколько вы будете работать и приобретение оборудования для водопровода из скважины. Также поможет установить стоимость затрат на кожух и фильтрующую колонку.
    2. Далее необходимо будет выбрать наиболее подходящую конструкцию, а также выбрать расположение колодца по нормам. В соответствии со стандартами размер первой санитарной зоны 30 м. Однако многие участки имеют значительно меньшие размеры, поэтому следует выбирать место таким образом, чтобы оно находилось на максимальном удалении от дренажных магистралей и других хозяйственных построек.
    3. Для подъема воды необходимо использовать достаточно мощное оборудование, которое может обеспечить доступ к воде потребителям, что должно обеспечиваться соответствующим напором. Следовательно, для колодца нужно приобретать глубинный насос.

    Дополнительное оборудование для водоснабжения

    Для обеспечения штатного автономного водоснабжения потребуется такой комплект оборудования:

    1. Различные типы насосов и насосных устройств водоснабжения.
    2. Трубопроводы в сборе со смесителями, арматурой и кранами.
    3. Контрольное оборудование, которое обеспечит в водопроводной системе.
    4. Устройства очистки воды.
    5. В состав электрооборудования системы водоснабжения входят:
      • автоматических защитных устройств;
      • проводка;
      • Коммутаторы

      • .

    Нередко насосные станции используются для организации водопровода дачного дома и участка.

    Как правило, их используют, если есть неглубокий колодец или колодец (до 8 метров) или если хозяйство потребляет небольшое количество воды.

    В состав насосной станции входят элементы, которые также можно отнести к системе автономного водоснабжения. К ним относятся:

    1. Различные типы и модели насосов.
    2. Накопительные баки разного объема и различной конфигурации.
    3. Гидроаккумуляторы с мембраной.
    4. Водонагреватели, вентиляторы, бойлеры и др.

    Насосная станция

    Для подключения частного дома к водопроводу можно использовать насосную станцию.Это устройство предназначено для перекачивания воды из колодца или колодца в резервуар или водопровод.

    Насосная станция по сути представляет собой целый комплекс насосного оборудования. Этот комплекс автоматизирован и позволяет создавать необходимое давление в водопроводной системе при определенном расходе воды.

    Насосную станцию ​​следует размещать как можно ближе к точкам водопотребления, желательно прямо в доме, в подвале или в подвале. Также можно поставить технику и в отдельное помещение, правда, его нужно обогревать, чтобы вода не замерзала на морозе.

    Подключение насосной станции

    Необходимо провести трубу от источника воды до насосной станции. На конце трубы должен быть фитинг из бронзы или латуни, имеющий переходник диаметром 32 мм.

    Этот штуцер следует подключать к сливному крану или тройнику, с помощью которого можно будет перекрыть подачу воды в случае ремонта или аварии. Далее необходимо подключить обратный клапан.

    Для поворота трубы необходимо использовать угол 90 °.В соединениях водопровода желательно сделать быстрое подключение, называемое «американским». Делается это следующим образом:

    1. Сначала необходимо подключить шаровой кран для подачи воды.
    2. Затем подключите, который можно использовать с металлической сеткой.
    3. Насосная станция должна быть оборудована такими элементами, как реле давления и демпферный бак. Однако, если сам насос стоит в колодце или колодце, а оборудование находится внутри помещения, необходимо подключить реле сверху трубы, а демпферный бачок или гидроаккумулятор — внизу.
    4. Далее следует подключить датчик «сухого хода».
    5. И завершающим этапом станет подключение и переход на трубы диаметром 25 мм.

    По окончании монтажа станция проверяется запуском насоса. Если откачка не производится, то необходимо проверить гидроаккумулятор, а также правильность подключений.

    Гидравлическая батарея представляет собой герметичный резервуар, внутри которого расположены два отсека.В одном из отсеков вода, а в другом воздух. С помощью гидроаккумулятора поддерживается постоянный уровень давления в системе водоснабжения, при необходимости регулируется работа насоса.

    Рассмотрим подробнее. При заполнении гидроаккумулятора вода в водопроводе получается давлением 3 бара. При появлении в доме водопроводного крана вода начнет выходить из гидроаккумулятора, в результате чего давление упадет, сработает реле, и автоматически включится насос.В результате этих процессов давление в резервуаре снова выйдет на показатель 3 бар.

    Бак гидроаккумулятора может иметь объем от 25 до 500 литров. Вы можете выбрать подходящий вариант в зависимости от количества людей, проживающих в вашем доме. Однако воду в дом необязательно проводить с помощью гидроаккумулятора. Можно просто установить на последнем этаже или на чердаке поставить объемную емкость. Таким образом вы добьетесь постоянного давления воды в системе за счет собственной массы и объема.

    Стоит учитывать, что если у вас есть стиральная машина, то бака вам не хватит, и в этом случае имеет смысл только гидроаккумулятор.

    Системы очистки и подготовки воды

    Вода, поступающая из колодца или колодца, должна быть проверена в лаборатории на наличие различных примесей и минеральных солей. В зависимости от качества вашей воды вам нужно будет выбрать систему фильтрации или другие средства для подготовки воды к использованию.

    Пройдя через гидроаккумулятор, вода должна попасть в систему очистки. Чистые устройства следует располагать на расстоянии 0,5-1 метра от гидроаккумулятора или демпферного бака.

    После прохождения системы очистки фильтрованная вода разделяется на два потока. Первый водопровод поступает в коллектор холодной воды. Второй поток идет в котел или другую систему, с помощью которой в вашем доме обеспечивается ГВС.

    Вход коллектора для холодной воды необходим для установки крана, регулирующего слив воды, а также запорной арматуры.

    В коллекторе все трубы должны быть оборудованы сливными и запорными кранами. Желаемое количество труб в коллекторе устанавливается исходя из количества точек очистки воды в вашем доме.

    Завершением работ по созданию водопровода в частном доме следует считать момент, когда в жилище появится горячая вода. Имейте в виду, что на трубе, которая подключается к тета, бойлеру или котлу, необходимо установить сливной кран под отопительный прибор сразу под отопительным прибором, а также расширительный бачок.

    На выходе горячей воды из котла также следует установить сливной кран. После этого ГВС следует подключить к коллектору горячей воды. И уже из коллектора горячая вода будет отводиться по домам дома.

    На этом самостоятельное создание водопровода в частном доме завершено. Перед тем, как начать пользоваться новым водопроводом, обязательно проверьте работоспособность системы. Также необходимо будет обеспечить отсутствие протечек по всей трассе.Если все работает, можно смело пользоваться!

    Как работает водопровод в многоквартирном доме

    Знаете ли вы, как работает водопровод в вашей квартире? Как устроена сантехника? Вот что вам нужно знать.

    Только 35 процентов населения США живет в частных домах. Значительный процент из оставшихся 65 процентов проживает в многоквартирных домах. Но как в этих зданиях работает сантехника?

    Многие арендаторы, которые живут, работают и даже владеют квартирами, не понимают своих систем водоснабжения.Это сбивает с толку, когда проблемы неизбежно возникают. Если вы не знаете, как работает сантехника, вы не можете знать, является ли проблема незначительной или чрезвычайной.

    Чтобы узнать, когда и к какому специалисту позвонить, полезно изучить некоторые основы работы с сантехникой в ​​квартире.

    Как работает сантехника

    Во всех сантехнических системах используются две отдельные подсистемы, состоящие из труб. Один приносит внутрь пресную воду, а другой отводит сточные воды.

    Система пресной воды использует давление для перемещения воды туда, где она необходима в здании.

    Система сточных вод не нуждается в давлении, так как сточные воды движутся вниз и из здания. Дренажные трубы всегда направлены вниз, чтобы сточные воды проходили через них.

    Вентиляционные отверстия в системе сточных вод пропускают воздух, поэтому вода легче вытекает. Ловушки закрывают дренажную систему, поэтому после ее слива ничто не может подняться обратно.

    Запорные клапаны для всей системы, а также для отдельных участков позволяют людям перекрывать поток воды, пока они устраняют проблемы. В системах также используется счетчик для измерения расхода воды.

    Холодная вода выходит из кранов автоматически. Чтобы получить горячую воду, холодная вода проходит через нагреватель, повышая ее температуру.

    Но в доме система работает иначе, чем в квартире. Рассмотрим подробнее сантехнику в квартире.

    Основы сантехники в квартире

    Многоквартирные дома делятся на многоэтажные и многоквартирные.

    Что касается водопровода, то «многоэтажными» называются те здания, которые слишком высоки, чтобы использовать давление муниципальной системы водоснабжения для охвата всего здания.Эти более высокие вертикальные здания нуждаются в системах, которые могут дотянуться до каждого блока.

    В многоквартирных домах также есть отдельные блоки, но нет одинаковых проблем с давлением воды. В многоквартирных домах можно использовать такие же водопроводные системы, как в домах — давайте посмотрим, как они работают.

    Системы многоквартирных домов

    Системы водопровода многоквартирных домов работают как системы домов на одну семью, за исключением того, что трубы разветвляются больше, чтобы обеспечить водой каждую единицу.

    Поскольку вода поступает в многоквартирную квартиру из городского водопровода, система труб, кранов и клапанов обеспечивает поступление воды туда, где она необходима.

    Линии горячей и холодной воды обеспечивают подачу воды на краны на кухнях и в ванных комнатах. Также могут существовать подключения к водопроводу для посудомоечных машин, измельчителей, льдогенераторов и других устройств.

    Система дренажа-сброса (DWV) выводит сточные воды из каждого блока в многоквартирном доме.

    Поскольку все эти трубы остаются скрытыми в стенах, большинство людей не думают о них, пока не столкнутся с проблемой.

    Многоэтажные системы

    Но в многоэтажной системе, такой как многоэтажный жилой дом, все выглядит немного иначе.

    Давление

    Одна из основных проблем в системе многоэтажных квартир — получить давление, достаточное для того, чтобы вода достигла каждого блока.

    В некоторых зданиях используются гравитационные резервуары на крыше, которые перекачивают воду из резервуаров для хранения на первом этаже или в подвале. Вода достигает резервуара на крыше, где сила тяжести помогает ей стекать в каждую единицу.

    У других есть серия подкачивающих насосов, которые добавляют давление, необходимое для перемещения воды из резервуаров для хранения или прямо из городской системы водоснабжения.Эти насосы увеличивают существующее давление в системе.

    Наконец, в некоторых многоэтажных системах используются гидропневматические резервуары для хранения. Вода поступает из муниципального водопровода или резервуаров для хранения в эти гидропневматические резервуары для хранения, где давление воздуха помогает протолкнуть воду туда, где она необходима.

    Дренаж

    В больших зданиях может быть несколько видов водоотводных систем: ответвления, вертикальные трубы и горизонтальные подземные линии.

    Вертикальные стеллажи перемещаются с первого этажа или подвала здания на крышу.К ним относятся стеллажи для мусора, почвенные и дренажные трубы.

    • Сточные трубы отводят воду от «приспособлений для чистой воды», таких как душевые и раковины.
    • Стойки для грунта отводят воду от таких приспособлений, как писсуары или туалеты.
    • Вентиляционные трубы поддерживают систему только потоком воздуха — они фактически не перемещают воду.

    Ответвления соединяют эти вертикальные стеки с каждым блоком. Они направляют сточные воды в соответствующую вертикальную трубу. От ответвлений отходы перемещаются к горизонтальным линиям.Горизонтальные подземные линии проходят под зданием и под действием силы тяжести перемещают сточные воды оттуда в местную систему сточных вод.

    Эти дренажные системы также могут иметь однотрубную или двухтрубную конструкцию:

    • Однотрубная: сточные воды и твердые отходы перемещаются через единую дренажную систему.
    • Двухтрубная система: жидкие и твердые отходы перемещаются по раздельным системам.

    Чем больше и сложнее здание, тем больше преимуществ от двухтрубной системы.

    Регулирующие клапаны

    Наконец, эти системы также нуждаются в регулирующих клапанах для каждого блока.Это снижает риск перекрестного загрязнения между устройствами. Это также позволяет перекрыть подачу воды в отдельный блок, если требуется ремонт или если в блоке нет людей.

    Нужна помощь по сантехнике в квартире?

    Большинству многоквартирных домов иногда требуется помощь сантехника. Знание того, как работает сантехника, поможет вам понять проблемы, с которыми вы сталкиваетесь. Однако для их устранения все же требуется опытный профессионал.

    Если вам нужен сантехник, не ищите больше. Звоните (402) 731-2727, чтобы получить профессиональные сантехнические услуги.

    Что такое боковая труба?

    Что такое боковой?

    Боковая часть санитарной канализации — это труба, по которой сточные воды из вашего дома (туалеты, раковины, душевые, прачечная, стоки в полу и т. Д.) Переносятся в общественную канализационную сеть, которая обычно находится на улице.

    Так же, как крышу и подъездные пути, ответственность за поддержание боковины лежит на домовладельцах. Некоторые сообщества требуют, чтобы домовладельцы ремонтировали и обслуживали отводы от дома до тротуара или лужайки с деревьями, что известно как преимущественное право проезда.В других общинах домовладельцы владеют отводом от дома до места, где он соединяется с городской канализационной системой на улице. Узнайте в своем городе.

    Как боковые стенки играют роль в резервных копиях подвала?

    Отводы предназначены только для отвода воды, которую вы используете в вашем доме, в городскую канализационную трубу. Трещины и утечки в боковых трубопроводах приводят к попаданию грунтовых вод в канализацию, что может привести к перегрузке всей системы и вызвать скопление ливневых и сточных вод в канализационную систему и в подвалы людей.

    Как я могу узнать, является ли подпорка подвала от слишком сильного дождя или забитой боковой стенкой?

    Если дождь не идет и вода попадает в подвал через слив в полу, есть большая вероятность, что у вас забита боковая часть. Вода, которую вы использовали в своем доме, не может пройти через боковую часть и опуститься в городскую канализацию на улице.

    Даже если идет дождь и вода течет через слив в полу, у вас все равно может быть забит боковая часть, которую необходимо прочистить.Когда резервное копирование подвала происходит из-за переполнения общественной канализационной системы, обычно у ваших соседей одновременно возникает такая же проблема. Немедленно обратитесь в городской или сельский отдел общественных работ, чтобы они могли проверить, нет ли проблем с общественной канализацией на улице.

    Как я могу определить, есть ли у меня трещина или течь?

    Если вам когда-либо приходилось вызывать водопроводчика, чтобы прочистить боковой канал, скорее всего, у вас поврежден и протекает боковой канал.Корни деревьев всегда ищут воду и в конечном итоге прорастают через боковые трещины. В конечном итоге корни собирают вещи, которые смываются или выливаются в канализацию в вашем доме, что приводит к засорению трубы. Вы можете определить, когда ваша боковая часть забита, когда вода возвращается в ваш подвал через слив в полу, раковину, унитаз или другой водопровод в сухую или сырую погоду. В сухую погоду резервная вода — это вода, которую вы использовали в доме, которая не может попасть в городской канализационный коллектор на улице.В сырую погоду вода, просачивающаяся в боковую часть, может начать обратное движение в подвал, поскольку она не может вытекать достаточно быстро из-за закупорки.

    Если вы подозреваете проблемы с боковой стенкой или просто хотите душевного спокойствия, вы можете проверить наличие засоров, утечек и трещин, попросив сантехническую компанию провести телевизионную камеру через вашу боковую часть. Вы сразу сможете увидеть любые серьезные проблемы.Когда ваш муниципалитет ищет широко распространенные проблемы в канализации и боковых трубопроводах, они часто используют экологически чистый зеленый краситель, чтобы впитаться в землю. Когда камера видит зеленую воду сбоку, они знают, что в трубе есть утечки.

    Если у вас будет боковой осмотр, обязательно получите копию видео. Возможно, вы захотите получить второе мнение о любых диагностированных проблемах и потенциальных решениях.

    Боковые элементы для сантехнической канализации

    Как найти боковую стенку

    Выполните следующие действия, чтобы определить местонахождение латерального отдела.

    Расположение боковой стенки в вашем доме

    Боковая часть начинается там, где сантехника вашего дома вертикально входит в подвал или подползает на пол с верхних этажей дома. Эта большая труба обычно имеет диаметр около 4 дюймов и сделана из чугуна или пластика и часто называется санитарной трубой. Обычно имеется ответвление от трубы с заглушкой для доступа, которое называется очисткой.Часто сантехническая труба располагается возле водопровода и водомера. Хотя это не рекомендуется, но если ваш подвал закончен, сантехническая труба часто закрывается стеной или панелью.

    Пример размещения отвода в доме.

    Расположение боковой части вашего двора

    После того, как вы обнаружите свою санитарную трубу внутри дома, сделайте общую ссылку от места внутри дома до места, которое вы можете идентифицировать за пределами дома.Вы можете сделать это, используя рулетку, чтобы измерить расстояние от ближайшего угла или окна подвала и перенести это измерение за пределы дома. Выйдя из дома, используйте контрольную точку и измерения, чтобы оценить расположение санитарной трубы внутри дома и посмотрите прямо на улицу. Обычно это место поперек двора. Это только приблизительно. Если вы или кто-то другой на вашем дворе планируете какие-либо рытье грунта, вам необходимо, чтобы все инженерные сети были профессионально расположены, обратившись на горячую линию Digger.

    Как добраться до боковой поверхности тела

    Обычно в вашем доме есть три (3) точки доступа:

    Внутренняя очистка

    Он находится на санитарной трубе или залит в цокольный этаж.

    Очистка экстерьера

    Не распространено в нашем районе, если у вас нет длинного санитарного отвода (более 100 футов от уличной канализации до вашего дома).Если ваша сантехническая панель была заменена или ремонтировалась в прошлом, вероятно, вам нужно провести внешнюю чистку.

    Слив в полу

    Слив в полу — это приспособление для водопровода в подвальном этаже, которое принимает стоячую воду рядом с сливом или вокруг него. Слив в полу — еще одна точка доступа к боковой стене. Доступ к боковой панели должен осуществляться только профессиональным сантехником. Санитарный отвод — это прямое соединение с общественной канализацией, включая газы, запахи и другие нежелательные элементы, которые приходят в голову.Ваш дом защищен от этих элементов водоотделителями на всей сантехнике. Доступ к боковой панели обходит эту функцию и оставляет открытый путь для газа, запахов и т. Д. В ваш дом. Если вы чувствуете запах канализационного газа в своем доме, наиболее вероятным источником является водоотделитель, который высох из-за неиспользования. Особенно подвержены этому стоки в полу. Залейте хотя бы один галлон воды во все сантехнические устройства, включая туалеты и стоки в полу. Если запах не исчезнет, ​​обратитесь к сантехнику.

    Как мне сохранить боковую часть тела?

    Если вам нужно, чтобы подрядчик регулярно чистил и вырезал корни из бокового ствола, вам следует проверять боковую видеосъемку каждые пять-десять лет.Если вы никогда не видели внутреннюю часть своего бокового ствола, видео-осмотр — это относительно недорогое душевное спокойствие. Если боковая часть в хорошем состоянии, в обозримом будущем нет необходимости проводить повторный осмотр. Новые боковины изготовлены из ПВХ, высокопрочного пластика, который немного гибок. Трубы из ПВХ для отводов домов обычно состоят из 10-футовых сегментов и имеют долговечные, водонепроницаемые соединения при правильной установке. Сантехники начали устанавливать отводы из ПВХ в Висконсине в 1970-х годах.

    Старые отводы могут быть сделаны из глиняных труб, которые обычно устанавливались двухфутовыми секциями с соединениями, которые либо не герметичны, либо имеют давно вышедшие из строя уплотнения.Материал глиняных труб чрезвычайно долговечен с течением времени, однако трубы подвержены трещинам и повреждениям, которые со временем приводят к выходу из строя. Корни деревьев — самая частая причина повреждений.

    Сохраняйте боковую сторону, избегая:

    • «Смываемые» салфетки, средства женской гигиены, наполнитель для кошачьего туалета или другие материалы, которые нелегко разрушаются или которые могут слипаться и забивать ваши боковые стороны.
    • Никогда не сливайте и не смывайте в канализацию твердые химикаты, краску, масло, пестициды, цемент, гипс, лекарства или количество очистителя канализации, превышающее рекомендованное.
    ЖИРЫ, МАСЛА И СМАЗКИ — не выливайте их в канализацию!

    Выбросьте все жиры, масла и смазки в мусор. Сюда входят сливочное масло, кулинарные масла, масло для жарки, масла и жир, оставшиеся от жаркого мяса и / или чего-либо еще, что гелеобразно или затвердевает при комнатной температуре.В то время как они будут спускаться в канализацию или унитаз в тепле или с мылом, все они станут гелеобразными и затвердеют, когда они будут двигаться по вашему боковому каналу и в канализацию, когда они остынут или когда они смешаются с другой водой, создавая засор, который очень грязный и трудный. удалять.

    Когда проводить осмотр боковой стенки

    Подумайте о том, чтобы нанять сантехника для проведения видеодиагностики вашего отвода, если:

    • У вас есть подвал через слив в полу или другие подвальные приспособления
    • Свидетельства (мусор вокруг сливного отверстия в полу или в умывальнике), что вода скапливалась, особенно в сырую погоду или при интенсивном использовании (душ, стирка)
    • У вас есть периодические медленно работающие сливы или туалеты, особенно в сырую погоду или при частом использовании (душ, стирка)

    Советы для успешного видеоинспекции:

    • Выберите сантехника, который использует канализационную камеру, которая может записывать видеоинспекцию и включает счетчик текущих видеоматериалов
    • Водопроводчик должен записывать полное боковое видео от точки доступа к дому до магистрального канализационного соединения
    • При обнаружении препятствий или повреждений , попросите водопроводчика подготовить отчет / видео с указанием результатов и места (отснятого материала) засора или повреждения.Счетчик отснятого материала позволяет вам выйти на улицу с рулеткой и оценить в вашем дворе, где проблема и что может быть способом ее исправить (деревья, подъездная дорожка, тротуары и т. Д.)

    Элементы бокового осмотра, которые заслуживают внимания, но не требуют немедленных действий:

    • Незначительные провисания трубы (на что указывает стоячая вода на дне трубы)
    • Незначительные щели в стыках труб
    • Незначительные корни, отложения или отложения грунтовых вод

    Элементы, которые следует контролировать (регулярные осмотры и очистка) и которые, вероятно, потребуют действий в будущем:

    • Незначительное или умеренное проникновение корней и / или отложения грунтовых вод
    • Трещины в трубах
    • Повторяющиеся небольшие количества отложений, почвы или гравия (меньше горстки)
    • Смещенные стыки или разрывы труб, которые не нарушают плавный поток воды

    Пункты, требующие срочного внимания:

    • Сильное проникновение корня
    • Сломанная, отсутствующая или обрушенная труба
    • Грунт или гравий в трубе, которая блокирует поток
    • Смещенные участки трубы, которые нарушают плавный поток
    Что делать, если моя боковая часть нуждается в ремонте?

    Есть много новых методов ремонта, которые не требуют рытья траншеи во дворе вашего дома.Тем не менее, для боковых труб с серьезными проблемами или множественными проблемами может потребоваться рытье траншеи для установки новой трубы от улицы до фундамента вашего дома.

    Разрыв трубы — бестраншейная боковая замена

    Прорыв трубы — это один из видов бестраншейной санитарной реабилитации боковых сторон. Этот метод заменяет существующую боковую трубу подземной канализации без необходимости строительства традиционной открытой траншеи по всей длине существующей боковой трубы. Этот метод сводит к минимуму беспокойство вашего двора, обеспечивая при этом новую боковую канализационную канализацию от трубы, ведущей из дома к магистрали канализации на улице.

    • Подрядчик выкапывает две небольшие ямы для прорыва трубы. Одна яма запускает новую трубу, вторая яма принимает новую трубу. Эта яма представляет собой приемную яму, в которой находится компактная машина, протягивающая новую трубу через старую.

    • Эта яма — стартовая.От приемной ямы к этой пусковой яме по старой трубе подводится кабель. У приемной шахтной машины достаточно мощности, чтобы протянуть новую трубу через старую трубу, по пути ломая старую трубу, обеспечивая проход для новой трубы, не выкапывая всю трубу.

    • Повреждение газона сводится к минимуму за счет использования методов разрыва трубы.Боковая часть канализации полностью заменена с помощью двух небольших котлованов.

    Отвержденная на месте боковая замена — бестраншейная боковая замена

    Футеровка для труб с вулканизацией на месте (CIPP) — это один из видов бестраншейного санитарного восстановления боковых поверхностей. Есть несколько способов установки лайнера CIPP. Лайнер может быть установлен удаленно из городской канализации, не заходя в ваш дом, из канализации внутри вашего дома или из канализации во дворе, если она у вас есть.В некоторых случаях необходимо выкопать яму в подвале или во дворе для установки футеровки, если другие варианты недоступны.

    Реабилитация CIPP начинается с телевизионного показа санитарной стенки, чтобы определить размер и состояние боковой стенки.

    • Подрядчик очищает и подготавливает боковую часть, удаляя отложения, мусор и корни.

    • Это внутренняя часть типичного сантехнического отвода после очистки и подготовки к облицовке.

    • После осмотра боковой стенки с помощью системы видеонаблюдения (CCTV), очистки, подготовки и измерения, материал облицовки измеряется для соответствия санитарной поверхности.Подрядчик измеряет каждый вкладыш, чтобы он соответствовал каждому отдельному санитарному отрыву.

    • После того, как материал футеровки нарезан до нужного размера, подрядчик смешивает жидкую смолу, которая пропитает материал футеровки.

    • Подрядчик обрабатывает смолу по всей длине материала футеровки ручными или машинными валиками.Перед установкой лайнера материал лайнера должен быть полностью пропитан смолой.

    • Когда футеровка и смола полностью подготовлены и готовы к установке, футеровка закатывается в пусковую установку резервуара высокого давления.

    • Пусковая установка напорного резервуара прикатывается на место возле боковой уборки во дворе или в подвале.

    • Вкладыш также можно загрузить в монтажный шланг и приспособление для установки из городской канализационной магистрали через люк.

    • После установки пускового устройства напорного резервуара или шланга и монтажного приспособления процесс установки аналогичен.Прикладывается давление воздуха, и вкладыш «переворачивается» или раскатывается, как свернутый носок, простираясь на всю длину боковины. После того, как боковая облицовка вставлена ​​в санитарную боковую часть, смоле дают возможность затвердеть (затвердеть) в течение примерно двух-четырех часов. Подрядчик может использовать пар или горячую воду, циркулирующую через лайнер, для ускорения процесса отверждения.

    • Когда боковая облицовка затвердевает (затвердевает), подрядчик вытаскивает «баллон» и все оборудование из канализации, оставляя новую облицовку, которая должна функционировать как новая труба.Подрядчик проверяет боковую часть и облицовку с помощью камеры видеонаблюдения, чтобы убедиться, что облицовка установлена ​​успешно. Это готовая боковая облицовка после затвердевания смолы.

    • Часто подрядчик может использовать «вакуумную выемку грунта» для любых необходимых земляных работ. Возмущение двора может быть только площадью не более двух квадратных футов в течение всего процесса.В этом случае подрядчик установил верхний слой почвы и семена травы.

    • После завершения установки облицовки рекомендуется иметь бирку или подобное уведомление для любого сантехника, которому в будущем может потребоваться работа с боковой стенкой. Боковой лайнер имеет ряд преимуществ. Ваша боковая жизнь значительно увеличена, и большинство проблем, связанных с обслуживанием, таких как удаление корня, значительно сокращаются.Успешная установка футеровки осуществляется практически без копания, поэтому футеровка обычно обходится гораздо дешевле, чем полная замена трубы. Готовая футеровка похожа на новую пластиковую трубу, поэтому следует избегать использования агрессивных химикатов, таких как очистители канализации или агрессивных чистящих инструментов, таких как ножницы для корня цепи с тросовым приводом.

    Ремонт открытым способом

    Ремонт или замена существующей канализационной канализации путем выкапывания траншеи дает домовладельцу новую боковую трубу.Этот метод требует наибольшего вмешательства в собственность, но обеспечивает домовладельцу совершенно новую боковую канализационную трубу. После завершения работ сайт будет восстановлен в исходное состояние.

    • Бестраншейный ремонт не всегда возможен в зависимости от того, насколько сильно поврежден отвод. Ущерб может быть вызван возрастом, корнями деревьев и оседанием почвы.В этих случаях потребуется замена открытой траншеи.

    • Хотя замена открытой траншеи может нанести ущерб вашему ландшафту, она носит временный характер. Вы будете уверены в долгом сроке службы, если проложите новую трубу в земле. Самая распространенная замена трубы — поливинилхлорид (ПВХ пластик).

    • Исторически сложилось так, что водопровод обычно закапывался вместе с отводом канализации в одной траншее. Таким образом, часто ваша водопроводная труба может быть модернизирована одновременно с отводом канализации с относительно минимальным увеличением затрат.

    • Подрядчику, возможно, потребуется выполнить выборочный ремонт, чтобы вернуть вашу боковую часть в эксплуатацию.Точечный ремонт — это короткий отрезок новой трубы, который соединяется с хорошими частями существующей боковой трубы с помощью водонепроницаемого гибкого соединителя на каждом конце новой трубы. Точечный ремонт может быть всем, что вам нужно для восстановления обслуживания, или точечный ремонт может использоваться для ремонта сильно поврежденной секции, что позволяет подрядчику завершить полную реабилитацию с помощью бестраншейного решения, чтобы минимизировать нарушение ландшафта.

    Sewer Smarts и основы сантехники | Superior, WI

    Приямок отстойника, отстойный насос, нагнетательная труба

    До 1970 г .:

    • Называемый отстойник бассейнового типа — соединяет сливы фундамента с боковой стенкой канализации (на фото справа).
    • Фундаментные стоки в старых домах стекают в отстойник типа уловителя, который напрямую соединяется с боковой частью частной бытовой канализации. Отделение чистой воды от бытовой канализации с помощью отстойника и сливной трубы снижает чрезмерную и ненужную нагрузку на канализационную систему и помогает свести к минимуму вероятность и серьезность резервного копирования подвала.

    После 1970-х годов:

    • Отстойник с отстойником и сливными трубами
      • Отстойник — это яма с гравийным основанием, вырытым в самой нижней части дома.В отстойник вода поступает из дренажей фундамента.
      • Погружной насос
        • Погружной насос — это погружной насос, используемый для откачки чистой воды, скопившейся в отстойнике, через сливную трубу во двор или сооружение для ливневой канализации.
        • Отстойник — это небольшой насос, установленный в отстойнике в самой нижней части подвала. В отстойник вода поступает через дренажные канавы. Отстойник поможет сохранить территорию под зданием сухой и снизит вероятность затопления во время дождя.

    Нагнетательная труба отстойного насоса

    Сливные трубы направляют чистую воду из отстойника на поверхность земли вдали от вашего дома.

    Если гибкий гофрированный шланг откачивающего насоса подсоединен к выпускной трубе водоотливного насоса для отвода воды от фундамента, его необходимо отсоединять в зимние месяцы, чтобы предотвратить замерзание и заклинивание откачивающего насоса.

    Отсоединяйте гибкий шланг отстойника каждую осень, когда вы убираете газон и убираете садовый шланг.Подсоедините шланг к Пружине.

    Гибкий шланг отстойника поставляется с резиновой муфтой и двумя хомутами. Для прикрепления гибкого шланга отстойника к напорному трубопроводу из ПВХ требуется стандартная отвертка.

    Техническое обслуживание отстойного насоса

    Поскольку отстойный насос обычно не работает в зимние месяцы, рекомендуется один раз запустить его вручную до таяния снега. Для этого открутите крышку (при необходимости) и налейте в яму достаточно воды, пока поплавок не поднимется и не запустит насос.Вы должны услышать, как включается помпа.

    Если вы вылили воду, и она находится над насосом, а насос все еще не работает, это может происходить по нескольким причинам: поплавок может застрять, выпускное отверстие или прерыватель может сработать, или насос может нужна замена. Зайдите внутрь ямы и попробуйте поднять поплавок. Если насос включается, вероятно, на поплавке образовался осадок из застоявшейся воды. Попробуйте налить еще воды в яму, чтобы убедиться, что отстойник работает правильно.В противном случае проверьте кнопку сброса розетки или электрическую панель на предмет срабатывания прерывателя. Если прерыватель не сработал, возможно, вам понадобится новый отстойник.

    Щелкните, чтобы получить дополнительную информацию об обслуживании водоотливного насоса.

    Сантехники сливают и частные канализации в Нью-Йорке, что это такое?

    В некоторых районах Нью-Йорка земля была застроена до того, как городские власти установили общественный водопровод или общественную канализацию. Поскольку городские власти обязаны обеспечить коммунальный водопровод для собственности, в большинстве вышеперечисленных случаев общественный водопровод действительно существует. Однако в Нью-Йорке DEP не обязан предоставлять общественную канализацию, когда частный застройщик решает застроить территорию, на которую не выходит городская система.

    Вот уже несколько лет, когда строитель или застройщик должен построить свою собственную дренажную систему для подключения нового дома, она должна быть тщательно спроектирована, построена и проверена, чтобы убедиться, что она соответствует тем же требованиям кодов, которым должна соответствовать городская система. . Однако в прошлом высококачественные канализационные системы и соответствие нормам были совершенно не тем случаем, когда застройщик строил свою собственную систему дренажных линий. Сантехнические водостоки и частные канализационные трубы, построенные в прошлом, постоянно создавали проблемы для владельцев недвижимости Нью-Йорка, особенно в районе Квинс.

    Водопроводчики водостоки

    Термин «слив водопроводчиков» не похож на качественный монтаж — и обычно это не так. В отличие от общественной или даже частной канализации, водосток водопроводчиков обычно не имеет люков. Это означает, что его негде чистить или обслуживать. Отсутствие люков также означает, что эти установки трудно найти, и часто они не отображаются на карте DEP или в каких-либо других доступных записях. Многие владельцы недвижимости понятия не имеют, что они подключены к водопроводу, пока не столкнутся с резервной или другой проблемой и не начнут расследовать ситуацию.

    Сломанная глиняная труба

    Типовые водостоки для сантехников не строятся по современным нормам и часто даже не по приемлемым сантехническим стандартам. Обычный слив для сантехников, который был построен, был сделан из трубы из керамической глины, которая имеет размер 6 или 8 дюймов — часто меньшего размера, чтобы удовлетворить потребность в потоке сточных вод. Кроме того, эти водостоки были установлены на голой земле.На трубе или под ней нет бетонного ограждения или бетонной опоры. Со временем эти трубы часто оседают или соединения начинают протекать. При негерметичности стыка труб он может смыть поддерживающую его землю и вызвать дальнейшее оседание, в конечном итоге сама труба сломается. Глиняные трубы, залитые бетоном или на бетонной опоре, гораздо реже страдают от дефектов. Кроме того, голая глиняная труба подвержена проникновению корней. Если на сливе сантехники нет люков, то практически невозможно очистить корни или другие препятствия.

    В настоящее время и не без оснований водопроводчики в Нью-Йорке не разрешают водостоки. Кажется вероятным, что, когда эти водостоки были построены, инспекция или надлежащий надзор практически отсутствовали или практически отсутствовали. Когда водосточная труба выходит из строя, пострадавшая собственность или собственность должны быть подключены к городской канализации, выходящей на территорию. Практически во всех случаях к тому времени, когда возникает проблема, уже есть канализационная труба. Если перед домом имеется городская канализация, повторное подключение к канализации водопроводчиков является незаконным.В качестве достопримечательности водопроводчики водостоки в основном находятся в районе Квинс.

    Частная канализация

    В отличие от водостоков, в частных коллекторах обычно есть люки, указывающие его точное местоположение и позволяющие проводить текущее обслуживание. Кроме того, NYC DEP обычно имеет отчеты о строительстве частной канализации, которые очень помогают, когда требуется информация о ремонте, техническом обслуживании или подключении к дому.

    Частно построенная дренажная система означает, что частное лицо или частная компания заплатили за ее установку, как правило, потому, что они разрабатывали ранее неосвоенные земли.В настоящее время дренажная система, построенная в частном порядке, проходит очень тщательный процесс утверждения и тщательно проверяется на различных этапах строительства. Канализация, которая была построена в частном порядке после 1963 года, через семь лет переходит в собственность NYC DEP, и DEP также берет на себя ответственность за техническое обслуживание. Право собственности на частные системы, построенные до 1963 года, остается за стороной, которая заплатила за их создание. Интересно то, что когда кто-то желает подключиться к системе, которая все еще находится в частной собственности, он должен заплатить владельцу канализации сбор, основанный на процентах от предполагаемой стоимости первоначальной установки линии.Городские власти ведут записи, указывающие, кому принадлежит система и когда она была построена.

    В прошлом частный коллектор имел многие недостатки, присущие водостоку. Слабый монтаж с точки зрения качества и мастерства часто сопровождался слабым надзором и контролем. Многие дренажные линии, построенные в прошлом, были модернизированы и приведены в соответствие с кодексом NYC DEP. В случае, когда существует как государственная, так и частная система, и они передают собственность, всегда рекомендуется подключиться к государственной или городской системе.Сантехнические установки, построенные DEP, обычно намного надежнее, чем те, которые построены без надзора со стороны строителя. Еще один важный фактор заключается в том, что, поскольку общественная канализация является собственностью Нью-Йорка, городские власти обязаны содержать ее.

    Есть ли дополнительные расходы на подключение к канализации Нью-Йорка?

    Форма инспекции участка DEP

    Можно подумать, что отключение от водостока водопроводчиков или частной канализации может повлечь за собой дополнительные расходы или дополнительные расходы. На самом деле это не так — никаких дополнительных сборов за регистрацию или разработку не требуется. Пока владелец собственности платит городу налог на канализацию, это служит доказательством того, что он в какой-то момент подключен к городской системе, поэтому никаких планов или специальных разрешений не требуется. Во всех случаях водосток для сантехников или частный коллектор в какой-то момент устанавливаются и подключаются к водосточной системе Нью-Йорка.

    Поскольку DEP понимает и допускает такие ситуации, владелец недвижимости, терпящий бедствие, может быстро исправить и отремонтировать канализацию своего дома без промедления и без дополнительных затрат.Вся работа может быть проверена персоналом DEP по контролю за подключением к дому с использованием обычных процедур.

    Все, что вам нужно знать!

    Работа жилищной водопроводной системы:

    (a) Система водоснабжения:

    01. Питьевая вода подается муниципалитетом или частной компанией водоснабжения или через частный подземный колодец.

    02. Эта вода поступает в дом через магистральный водопровод (также известный как водопровод).Водоснабжение в доме осуществляется либо по прямой, либо по косвенной системе водоснабжения. Конструкция сети водоснабжения будет зависеть от того, будет ли подача 24 х 7 или прерывистая.

    • Система прямого водоснабжения: Все водовыпуски дома получают воду непосредственно из водопровода. Питьевая вода имеется во всех кранах. Это возможно, если источник воды подает воду 24 x 7 с высоким давлением воды, достаточным для подачи воды с надлежащим давлением во все краны (краны).
    • Система косвенного водоснабжения: Вода из водопровода направляется в резервуары для хранения воды. Затем вода подается в дом из резервуара для хранения воды. Эта система применяется там, где водоснабжение из водопровода отсутствует в течение дня. Он также используется, когда давление воды в водопроводной сети недостаточно для подачи воды во все краны с надлежащим давлением.

    03. Основная линия подачи (нижняя отводная труба в случае системы косвенного водоснабжения) затем разделяется на две ответвления.Одна ветка подводит воду к водонагревателю, а другая ветка — холодная.

    04. От водонагревателя линия горячей воды проходит параллельно линии холодной воды. Обе линии подводят воду к приборам и приборам по всему дому.

    05. Таким образом, это в основном сеть трубопроводов для распределения и доставки воды.

    06. Подземные и подвесные резервуары и перекачка воды также требуют тщательного рассмотрения.

    07. Иногда бустерные насосы также устанавливаются так, чтобы подавать воду с равномерным и адекватным давлением.

    (б) Оборудование и техника:

    01. В доме имеется различная сантехника и техника.

    • Фурнитура: раковин, ванн, душевых и баков для стирки (для туалетов и внешних кранов (нагрудников) требуется только трубопровод холодной воды)
    • Бытовая техника: водонагреватели, посудомоечные машины, стиральная машина, смягчители воды

    02. Для всех приспособлений и приборов требуется вода с определенным давлением и потоком воды. Давление в приспособлениях и приборах не должно быть ниже 1,2 кг / см² (напор 12 м) и не более 5 кг / см² (напор 50 м). Следует соблюдать осторожность при установке креплений по высоте, чтобы обеспечить достаточное давление воды.

    03. Отвод воды на арматуру и приборы регулируется с помощью кранов (кранов) и вентилей.

    04. В настоящее время доступны сложные смесители, требующие минимального базового давления и для которых необходима надежная гидравлическая конструкция.

    (c) Дренаж или удаление сточных вод:

    01. Отработанная вода затем попадает в дренажную систему (систему сточных вод).

    02. Перед поступлением в дренажные трубы отработанная вода сначала пропускается через дренажные сифоны.

    • Ловушка: П-образная труба. Он удерживает стоячую воду и предотвращает попадание и распространение гнилостных канализационных газов в помещении.

    03. Дренажная система работает полностью под действием силы тяжести.Все сточные воды стекают вниз по рядам труб большого диаметра.

    04. Дренажные трубы присоединены к системе вентиляционных труб.

    • Вентиляционная труба: Вентиляционная труба открыта с верхнего конца, откуда свежий воздух поступает в дренажную систему, заставляя дренажную воду стекать вниз. Эти трубы выходят из дома на крыше.

    05. Все сточные воды в конечном итоге попадают в главную линию сточных вод, которая выходит из дома и подключается либо к городской канализационной линии, либо к септику и выгребной яме, где канализационная линия недоступна.

    LARA — Информация о разрешении на установку сантехники

    Информация о разрешении на установку сантехники

    Сантехнический код
    Целью правил по сантехнике является обеспечение надлежащего монтажа систем подачи питьевой воды, канализации и ливневой канализации; и для обеспечения общественной безопасности, здоровья и благосостояния в той мере, в какой это влияет на установку водопровода.

    Какой код сантехники?
    Сантехнический кодекс штата Мичиган регулирует проектирование и установку сантехнических систем, включая канализацию и ливневую канализацию, санитарное оборудование, водоснабжение, а также ливневую воду и отвод сточных вод в зданиях.В настоящее время положения о жилищах на одну и две семьи включены в Жилищный кодекс штата Мичиган.

    Сантехника — это практика, материалы и приспособления, используемые при установке, техническом обслуживании, расширении и изменении всех трубопроводов, арматуры, сантехнических приборов и сантехнических принадлежностей, связанных с системами канализации или ливневой канализации; системы вентиляции и общественные или частные системы водоснабжения внутри или рядом с любым зданием или строением.

    Требуются ли разрешения на установку сантехники?
    Сантехнические работы не могут быть начаты до тех пор, пока разрешение на такие работы не будет выдано соответствующим органом исполнительной власти.

    Разрешение не требуется для ремонта, который затрагивает только рабочие части крана или клапана, или устранение засоров, при условии, что изменения не были внесены в существующие трубопроводы или арматуру.

    Вам нужна лицензия на сантехнические работы?
    Для получения разрешения на установку сантехники заявитель должен быть лицензированным сантехническим подрядчиком или домовладельцем, устанавливающим собственную водопроводную, строительную или частную канализацию. Штат или правительственное подразделение должны потребовать, чтобы сантехнический подрядчик указал свой текущий номер лицензии сантехнического подрядчика в заявке на разрешение.Лицензированный сантехнический подрядчик должен назначить одного (1) или более лицензированных мастеров-сантехников, работающих на полную ставку, которые непосредственно контролируют установку сантехники для получения разрешений с использованием номера лицензии сантехнического подрядчика. Номер лицензии главного водопроводчика также должен быть записан в заявлении на разрешение.

    Разрешения только на строительство канализации / частной канализации или водоснабжения могут быть выданы другим лицам, кроме лицензированных подрядчиков / главных сантехников. Следует связаться с контролирующим органом, чтобы определить любые местные требования, касающиеся водоснабжения и канализации в зданиях, которые могут иметь силу.

    Заявление на получение разрешения на сантехнику
    Карта региона для инспектора сантехники

    Перед подачей заявления на получение разрешения на установку сантехники рекомендуется, чтобы заявитель ознакомился со списком юрисдикций штата. Эта информация регулярно обновляется в связи с изменениями в применении правил сантехники, которые могут проводиться государством, округом или местным органом власти. Заявление на получение разрешения на сантехнические работы необходимо подать в соответствующий орган исполнительной власти.

    Вопросы относительно разрешений на установку сантехники следует направлять в Отдел разрешений по телефону 517-241-9313.

    Leave a Comment

    Схема укладки паркетной доски: Укладка паркетной доски своими руками – технология (видео).

    Укладка паркетной доски своими руками – технология (видео).

    ТЕХНОЛОГИЯ УКЛАДКИ ПАРКЕТНОЙ ДОСКИ НА СТЯЖКУ

    Чтобы получить идеальный пол, необходимо соблюдать определенные правила монтажа. Технология укладки паркетной доски на стяжку включает в себя предварительную подготовку основания. Цементная стяжка должна быть сухой и ровной. Не допускается укладка паркетной доски на стяжку, которая только что подсохла – иначе в результате пол будет скрипеть и могут возникать щели. Влажность воздуха при монтаже должна составлять не более 60 процентов, а температура в помещении должна находиться в границах 18-22 градусов. Если поверхность слишком неровная, ее можно отшлифовать. Затем следует обеспылить подложку и пропитать ее полиуретановым праймером, чтобы закрыть поры и обеспечить влагонепроницаемую поверхность.

    УКЛАДКА ПАРКЕТНОЙ ДОСКИ НА БЕТОННЫЙ ПОЛ

    Качественная укладка паркетной доски на бетонный пол отличается от монтажа на деревянное основание. Подготовка поверхности заключается в выравнивании, акклиматизации доски в помещении в течение 2-3 дней. Укладку паркетной доски Барлинек на бетоне можно производить не только от двери или стены, но и с середины комнаты. Для монтажа используются специальные быстросохнущие клеи, обладающие определенной эластичностью.

    УКЛАДКА ПАРКЕТНОЙ ДОСКИ СВОИМИ РУКАМИ (ВИДЕО)

    В наше время укладка паркетной доски уже не является прерогативой только специалистов. Даже если у вас небольшой опыт в ремонтных работах, с помощью наших фильмов вы сможете решить типичные проблемы, которые возникают во время монтажа напольного покрытия. Видео, представленные на нашем сайте, показывают, что укладка паркетной доски своими руками – это довольно простая задача. Вы узнаете, как подготовить основание, какую подложку выбрать именно для ваших помещений, какие инструменты вам потребуются. Технология укладки паркетной доски (видео мы представляем ниже) плавающим способом или на клей доступна каждому.

    Планируя монтаж паркетной доски, заранее продумайте рисунок и эффект, которого вы хотите добиться. Мы предлагаем различные варианты укладки паркетной доски Барлинек. С помощью различных геометрических рисунков можно зрительно расширить пространство или сузить помещение, можно добиться оригинальных декоративных эффектов. Какие выбрать виды укладки паркетной доски? Все зависит от формы и освещенности комнаты. К примеру, в большом зале оригинально будет смотреться паркет, уложенный от центра к стенам. Узкое помещение станет зрительно более просторным, если укладывать паркетную доску поперек. В небольших комнатах также рекомендуется монтаж по диагонали или вдоль самой длинной стены. Следует учитывать рисунок и фактуру древесины паркета, а также угол освещения пола.

    УКЛАДКА ПАРКЕТНОЙ ДОСКИ ПО ДИАГОНАЛИ

    В угловых помещениях и эркерных комнатах, в просторных залах, где солнечные лучи освещают комнату неравномерно, можно с помощью монтажа напольного покрытия добиться оригинальных зрительных эффектов.  Укладка паркетной доски по диагонали имеет свои особенности. Во-первых, следует тщательно рассчитать расход материала. При монтаже под углом 45 градусов потребуется больше досок. Во-вторых, процесс укладки паркетной доски по диагонали замедляется и усложняется, особенно, если в помещении имеются трубы, выступающие элементы, которые необходимо будет обойти особенно тщательно. В-третьих, начинать монтаж необходимо с половины доски, создавая специальную заготовку. Гребень (шип) должен быть направлен в угол. Если вы не уверены в своих силах, обратитесь за помощью к квалифицированным укладчикам.

    ПРАВИЛА УКЛАДКИ ПАРКЕТНОЙ ДОСКИ (ИНСТРУКЦИЯ)

    Чтобы упростить задачу, мы стараемся предоставить нашим покупателя максимально доступную информацию о принципах монтажа. Правила укладки паркетной доски представлены как на нашем сайте (видео), так и в брошюрах и листовках для пользователя, которые можно получить в специализированных салонах. Важно соблюдать порядок и последовательность действий, чтобы напольное покрытие не деформировалось и служило как можно дольше.  Инструкция по укладке паркетной доски Барлинек предусматривает отдельные этапы для акклиматизации материалов в помещении, подготовки основания, монтажа подложки. В ней также указаны необходимые инструменты, которые потребуются для того, чтобы работа была простой и качественной. Последовательность операций включает в себя резку паркетной доски, расчет материалов и планирование рисунка, а затем собственно монтаж. Укладка может выполняться как плавающим способом, так и на клей, на стяжку, на фанеру. Если у вас возникают вопросы, наши специалисты с радостью окажут вам помощь и подскажут лучшее решение.

    Технология укладки паркетной доски своими руками: пошаговый монтаж

    Даже самый качественный и красивый материал можно испортить неграмтным монтажом – это горькая правда жизни. Хотя и платить едва ли не ту же цену, что за заму покупку, строительной бригаде стремится не каждый: неужели укладка паркетной доски настолько сложна? Вовсе нет – главное знать важные нюансы и все делать шаг за шагом. А как именно – сейчас и разберемся.

    Перво наперво — если вы не любите читать, или у вас просто нет на это времени — вот вам видео, где все просто и понятно описывается:

    Если же после просмотра остались вопросы — читаем дальше.

    Технология укладки: шаг за шагом

    Скажем сразу: укладка паркетной доски – это не укладка паркета и не укладка ламината. Здесь действительно есть свои тонкости и нюансы.

    Этап I. Приобретаем качественный материал

    Сегодня для изготовления паркетной доски используется более ста видов древесины, и исходное качество получается совершенно разным. А потому дадим вам ценный совет: приобретайте паркетную доску только у тех фирм, которые сами же и занимаются подобными ремонтными работами. Они не станут заказывать у производителей материал, который потом не стыкуется и создает массу проблем. Такая вот тонкость. Что касается вида паркетной доски, то наиболее популярна сегодня трехслойная. Из названия вы уже догадались, что она действительно имеет три слоя: верхний, еще называемый лицевым, средний и нижний:

    • Верхний рабочий слой имеет толщину от 1 мм до 6 мм (тот, что толще, всегда выдержит больше шлифовок, чем более тонкий). Этот слой обязательно покрывают лаком или специальным маслом.
    • Средний обычно состоит из коротких пластин хвойной породы, или реже – из специальной влагостойкой фанеры. Именно в среднем слое обычно находятся все соединительные элементы для сцепления паркетных досок.
    • Нижний слой уже делают из сосновой или еловой фанеры в 2 мм толщиной. Главная задача нижнего слоя – препятствовать выгибанию или деформации паркетной доски.

    Если вы собираетесь уложить паркетную доску так, чтобы она напоминала массивную – то берите материал с цельным лицевым слоем. Планки у такой паркетной доски могут быть наклеены в виде «елочек», «плетенки», «квадратов» или «палубы». А вот самым прочным считается замковое соединение у шведской паркетной доски – фирмы Khars. Производитель заявляет, что такое соединение может выдержать до полторы тонны на разрыв.

    Этап II. Готовим основание к укладке

    Самое важное в этом деле – правильно подготовить основание для доски. Так, по непроверенным данным до 90% последующих проблем с внешним видом уложенного паркета вызывает качество чернового пола, а не брак самого материала. Итак, что же все-таки допустимо:

    • 1-3 мм перепада на погонный метр
    • влажность до 2-3%. Чтобы проверить это значение, используйте современный влагомер.

    Если основание явно не ровное и даже имеет выпуклости, применяйте специальные нивелир-массы (только на основе сухих смесей). Внимательно осмотрите старую стяжку и поработайте с отслаивающимися участками, дефектами и загрязнениями. Если значение влажности оказалось больше допустимого, тогда положите на пол внахлест пароизоляционную пленку, заклеив потом стыки строительным скотчем, или же нанесите специальную грунтовку.

    Укладку паркетной доски специалисты рекомендуют производить при влажности 40-60% и температуре 20-25°С. Отметим, что паркетная доска ведет себя более стабильно по сравнению с массивом: менее реагирует на изменения температуры и влажности, более устойчива к статическим и динамическим нагрузкам.

    Этап III. Кладем специальную подложку

    Для укладки паркетной доски таким способом обязательно нужна подложка, которая отделит незащищенную клеем доски от основания. Она сразу будет выполнять несколько важных функций:

    • Выровняет собой небольшие неровности и дефекты основания.
    • Послужит дополнительной гидроизоляцией.
    • Сделает пол из паркетной доски еще теплее.
    • Станет нелишним амортизирующем слоем, ценным во время ходьбы.

    И, наконец, подложка выполняет еще одну ценную функцию, о которой редко упоминают: она не позволяет в случае изменений температуры паркетной доске елозить по основанию. Ведь у стяжки или гипса своя температура расширения, и она значительно отличается от этого же параметра у покрытия. Вот в чем опасность отсутствия подложки на стяжке: буквально через год после таких невидимых глазу движений накопившаяся цементная или гипсовая пыль начинает просачиваться сквозь щели.

    В качестве подложки можете использовать вспененный полиэтилен, экструдированный пенополистирол, листовую пробку или шестно-войлочный картон. Это – из известных давно материалов. А вот сегодня уже набирают популярность профессиональные подложки под ламинат. Вот мастер-класс укладки именно на такое основание:

    Паркетную доску также нередко укладывают на пробковую подложку. Ведь этот натуральный и экологичный материал ко всему еще обладает отличной шумозащитой. А сама технология приклеивания такой подложки предельно проста – как с обоями: полиуретановый клей наносится на чистую обеспыленную поверхность и пробка укатывается валиком. После этого сразу можно укладывать доски. Однако во время таких работ не переусердствуйте с клеем – иначе пробка будет коробиться и вздуваться пузырями.

    Этап IV.

    Готовимся к укладке

    Кладя паркетную доску на старый деревянный пол, обязательно измерьте его влажность – этот материал гигроскопичен. Направлять паркетные доски можно как угодно, но чаще их ориентируют по длине помещения ради органичности всего дизайна интерьера. Хотя сами дизайнеры часто используют текстуру пола для визуально расширения или удлинения пространства. Если же комната идеально квадратная – укладывайте по направлению света. Можно даже диагонально – правда, отходов потом будет немало.

    Совет: если в коробке с паркетной доской вы обнаружили экземпляры с дефектами или неоднородной окраской – оставьте их для подрезки.

    Этап V. Учимся соединять доски

    Разные производители выпускают свою паркетную доску и отдают предпочтение определенному типу их скрепления:

    1. Методом вставки;
    2. Замковое соединение, еще называемое «кликовым»;
    3. При помощи фиксирующих скоб или стягивающих ремней.

    Наиболее удобно, конечно, замковое соединение. Пазы и вставные гребни стыкуются в этом случае без каких-либо других средств – нужно просто гребень доски вставить под наклоном в паз другой, и плавно опустить первую доску в горизонтальное положение. После этого достаточно пары легких ударов, и все.

    Вот главные преимущества этого метода:

    • Быстрота укладки;
    • Нет необходимости в дополнительном оборудовании или средствах;
    • Древесина имеет пространство для термического расширения.

    Если же в каком-то месте помещения приподнять доску для стыковки вы не можете, тогда просто используйте молоток с бруском. Да, здесь понадобится немалая точность и аккуратность. Совет: стыкуя покрытие с дверной коробкой, начинайте укладку с заведенной под косяк доски.



    Метод вставки, конечно, проигрывает предыдущему: при такой укладке постоянно приходится использовать брусок и молоток, а замена поврежденных досок в будущем займет немало времени. Зато возле систем отопления и дверных коробок такие доски класть легче, а пазы и вставные гребки реже бывают с браком.

    А вот укладка паркетной доски с помощью скоб либо системы ременного крепления больше используется для паркетных досок, которые имеют толщину от 15 до 21 мм. Сами доски при этом все равно нужно склеивать, и в будущем разобрать пол будет сложно.

    Этап VI. Укладываем паркетную доску

    Итак, укладывают паркетную доску сегодня в основном двумя способами: клеевым и плавающим. Клеевой Клеевой способ предполагает фиксацию досок на основание путем приклеивания. Так кладут на цементно-песчаное или бетонное перекрытие, на гипсовую стяжку и нивелир-массу. Если вы выбрали этот метод, обязательно обратите внимание на рекомендацию самого производителя доски – какие требования выдвигает он. Все это можно найти в прилагаемой инструкции. Вот как укладывать паркетную доску клеевым способом:

    • Шаг 1. Готовим основание: проверяем на ровность, полностью обеспыливаем и обрабатываем синтетической грунтовкой (водной нежелательно). Всего у вас должно уйти немного больше килограмма на квадратный метр (все зависит от стяжки и качества самой грунтовки).
    • Шаг 2. Разложите из первых двух коробок паркетные доски в том порядке, как вы их будете монтировать. Нанесите клей.
    • Шаг 3. Кладем первую доску. Она должна иметь длину больше, чем ее ширина. Между стеной и полом оставляем расширительный зазор 6-12 мм.
    • Шаг 4. Подбиваем вторую доску к первой – через специальный брусок. Доски нужно успеть приклеить в течение десяти минут.
    • Шаг 5. Когда будете подрезать последнюю доску, ее оставшуюся часть сразу используйте для начала последующего ряда.
    • Шаг 6. В расширительный зазор между стеной и полом вставьте небольшие клинья или спейсеры (вы их видите на фото).
    • Шаг 7. После того, как приклеете несколько рядов, тщательно проверьте, не осталось ли щелей.
    • Шаг 8. Когда все работы будет завершены, закройте швы акриловым герметиком либо пробковой крошкой. Как вариант можно также поставить специальный металлический порожек.

    Совет: для удобства используйте угольник – только с помощью него можно провести действительно ровные линии.

    У так называемого «плавающего» метода укладки паркетной доски – множество преимуществ. Самое главное – остаются важные зазоры для вентиляции и незаметного глазу изменения формы доски при перемене температуры. В доказательств: зимой при хорошем отоплении вы можете заметить небольшие щели между досками – а летом их не видно. Причем, чем шире сама доска, тем заметнее. Это важные процессы! И, если паркетную доску вы выбрали с качественным замком, то прослужит она намного дольше обычной наклеенной. Подробнее сам процесс вы можете рассмотреть на этой фото-инструкции:

    «Плавающий» пол из паркетной доски укладывают в два способа: при помощи того же клея и «замковый». В первом способе доски клеятся не на основание, а между собой, а при втором – соединяются без клея. У замковых соединений тоже есть подвиды: с «поворотом и щелчком» или с «ударом и щелчком». Скажем, скорость такой сборки действительно впечатляет – всего пару часов.

    Уложить вы все сможете самостоятельно:

    • Шаг 1. Начинайте с левого угла помещения так называемой «защелочной стороной» к стене.
    • Шаг 2. Возьмите обоими руками доску, и, удерживая ее под наклоном, уложите на край доски первого ряда. У краевой доски, которая будет прилегать к стенам, не должно быть пазов – срежьте их рубанком.
    • Шаг 3. Второй ряд начинайте с остатка первого ряда. Но, если он оказался менее 30 см, новую доску разрежьте пополам.
    • Шаг 4. Когда будете укладывать паркетную доску у порога, все время проверяйте – так ли легко двери открываются, как и раньше.

    По необходимости низ просто подрезайте. Кроме того, между порогом двери и стеной всегда должно оставаться не мене сантиметра расстояния. Еще важно — для плотного соединения досок между собой используйте деревянный или резиновый молоток, только слегка им постукивая. Обычный не берите – повредите пол.

    На достаточно больших площадях такой метод укладки не слишком подходит – нарушается целостность всего покрытия. Пол будет скрипеть и даже искривляться. А потому в просторных комнатах и залах паркетную доску можно только клеить. Вот и все!

    Сложная укладка — теплый пол и лаги

    Если вы собираетесь уложить паркетную доску на теплый пол, в первую очередь найдите в продаже такой материал, которому бы подходил будущий температурный режим. Ведь далеко не все породы достаточно устойчивы к деформации, особенно клен и бук. Лучше отдайте предпочтение дубу или ореху. Но учтите, что максимальная температура, на которую рассчитана любая паркетная доска, это 26°С. А чтобы понять, подходит ли вообще выбранная вами паркетная доска для теплого пола, ищите на ее упаковке специальный значок «подходит для теплых полов» и инструкцию по подобной укладке.

    Все это сможет вам помочь найти и рассмотреть продавец или менеджер по продажам. Если ничего такого на материале нет – на слово не верьте. Если есть возможность выбрать, то водяной теплый пол для такого покрытия лучше электрического – разогрев происходит равномерно, и древесина расширяется тише. Правда, поднять уровень пола придется высоко.

    Если все-таки решились укладывать на электрический, легкость и быстрота монтажа вас порадует. Кабель вы разместите на теплоизоляционном материале (лучше фольгированном), а поверх можно крепить сразу паркетную доску. Удобно размещать под паркетной доской также популярный инфракрасный пленочный пол: минимальная толщина, идеально ровное покрытие и легкая установка. Но не многим по душе его излучение. В любом случае укладывать паркетную доску на такое основание можно только «плавающим» способом – ведь от тепла древесина будет немного менять свои параметры. Ниже представлен процесс укладки на фото.

    Если вы укладываете паркетную доску на балки или лаги, обязательно проследите за тем, чтобы они были сухими и максимально прочными. Упустите этот момент – со временем пол будет неприятно скрипеть, и даже деформироваться. Важно также, чтобы под лагами была хорошая вентиляция и не скапливались водяные пары. В общем-то, это все сложности. Лучший способ укладки паркетной доски на лаги такой:

    • Шаг 1. Готовим лаги, проверяем на влажность и целостность.
    • Шаг 2. Укладываем слой прочной фанеры.
    • Шаг 3. Кладем паркетную доску: клеевым способом или на пробку, которая поможет немного снять статическую нагрузку на сами лаги (профилактика скрипа).



    Реже, но практикуют и такой метод: паркетная доска крепится непосредственно к самим лагам при помощи скоб или гвоздей. Тогда лаги должны идти с шагом в 60 см, а саму паркетную доску берите достаточно толстую.

    И, наконец, расскажем вам о более новой технологии подготовки основания к укладке доски – это фальшполы. Минимум времени и затрат: просто используются специальные лаги на пластиковых основаниях, которые не только немного приподнимают пол, но и позволяют провести под ним нужные коммуникации. Теплоизоляция получается, конечно же, куда лучше обычного бетонного основания. Смело экспериментируйте!

    Оцените статью: Поделитесь с друзьями!

    Технология укладки паркетной доски – компания Лидер-Паркет

    Чтобы ваш деревянный пол всегда сохранял великолепный внешний вид, уделите должное внимание не только его выбору, но и качеству монтажа. Технологии укладки паркетной доски на стяжку, лаги или наливные полы имеют свои особенности. При выборе способа монтажа покрытия также имеют значение наличие системы подогрева, уровень влажности в помещении, температурные перепады. Чтобы не ошибиться при выборе подходящих материалов, мы советуем приобретать доску и аксессуары для укладки из специально созданной и рекомендуемой производителем серии.

    Виды укладки паркетной доски

    Технология укладки плавающим способом наиболее часто применяется при использовании в отделке паркетной доски с замковым соединением. При этом методе не требуется фиксация пола клеем или гвоздями. Для обеспечения большего комфорта обычно используются различные подложки, препятствующие контакту с черновым полом. Они позволяют увеличить влаго- и звукоизоляцию, смягчают нагрузку на доски при хождении. Данная технология укладки паркетной доски отлично подходит для наливного пола, качественной и ровной бетонной стяжки.

    Технология укладки паркетной доски на фанеру используется в случаях, когда необходимо выровнять черновой пол. Этот способ также применяется в помещениях, где необходимо осуществить дополнительную вентиляцию. Деревянный пол монтируется непосредственно поверх фанеры рекомендованным производителем способом. Вы можете использовать дополнительные прокладочные материалы, как и при монтаже поверх стяжки. Более подробно познакомиться с технологией укладки паркетной доски на фанеру можно, посмотрев видео, снятое профессионалами.

    В некоторых случаях при монтаже паркетной доски применяется технология укладки по лагам. В настоящее время для отделки квартир этот метод применяется редко, но может быть использован в тех случаях, когда по каким-либо причинам сложно выполнить заливку ровной бетонной стяжки. Это экологичный, но достаточно непростой в исполнении метод. Чтобы пол прослужил долго, без скрипов и провисаний, установка лаг должна быть выполнена безупречно.

    Укладка на клей – технология, которая часто используется при отделке помещения паркетной доской с типом соединения «гребень-паз». Возможен такой вид монтажа полов и при замковой фиксации половиц. Метод не подходит при установке плёночных систем подогрева, при отделке помещений, предназначенных для занятий спортом, но в остальных случаях может продлить срок службы доски, давая дополнительную защиту от усадки и других деформаций древесины.

    Специфика укладки паркетной доски

    Все технологии укладки паркетной доски преследуют одну цель: ровный и красивый пол, длительное сохранение его первоначального состояния и комфорт использования для обитателей помещения. Каждый производитель даёт рекомендации относительного того, каким способом и с применением каких материалов следует монтировать его продукцию для достижения наилучших результатов. Подробно ознакомиться с процессом подготовки к работам и всеми этапами укладки паркетной доски вы можете с помощью специально снятых видео. Каждая упаковка напольного покрытия и аксессуаров содержит подробную инструкцию и рекомендации от производителя по монтажу, использованию и уходу.

    Технология укладки паркетной доски Kahrs

    Паркетная доска Kahrs с запатентованным замковым соединением Woodlock укладывается плавающим методом. Монтаж пола в помещении занимает всего пару часов. Уложенный таким способом на ровную поверхность паркет сохранит свои свойства на протяжении десятилетий. Kahrs – компания, которая впервые в мире представила бесклеевое соединение досок. Система Woodlock постоянно совершенствуется, что делает укладку пола быстрой, а соединение – безупречно надёжным.

    На сегодняшний день при укладке паркетной доски используется несколько различных видов подложек – мембран, разделяющих бетонное или деревянное основание и настилаемый на него пол. Они изготавливаются из разных материалов, каждый из которых имеет свои плюсы и минусы. Ниже мы рассмотрим отличительные особенности той или иной подложки под паркетную доску, что позволит вам разобраться в том, какая из них является оптимальным вариантом для использования в ремонтируемом помещении.

    Ремонт паркетной доски в квартире может потребоваться после появления различного рода царапин, вмятин, трещин, при чрезмерном намокании пола или при равномерном износе по прошествии многих лет эксплуатации.

    Правильная укладка паркетной доски | Паркет из натурального массива дерева

    Даже если вы не собираетесь заниматься монтажом паркетной доски самостоятельно, а намерены доверить эту работу специалистам, знать основные нюансы укладки всё равно нужно. Это поможет проконтролировать качество работы и убережёт от возможных проблем с полом в будущем, ведь большинство дефектов напольного покрытия возникает именно из-за неправильного монтажа.

    Для того чтобы подчеркнуть и визуально выделить уникальность текстуры, иногда используют дополнительную декоративную обработку древесины. В этой статье рассмотрены методы, применяемые в линейке паркетных изделий Amber Wood: браширование, ручное скобление и копчение древесины.

    Выбор способа укладки

    Чаще всего паркетная доска укладывается плавающим способом (также его называют сухой укладкой), т.е. без жёсткого крепления к основанию и без клея. Это существенно упрощает монтаж и даёт возможность в дальнейшем оперативно разобрать пол и заменить несколько досок, если возникнет такая необходимость. Тем не менее, паркетную доску можно уложить и клеевым способом, что позволит в будущем сделать ремонтную шлифовку пола. Клеевой способ предпочтителен, если помещение (одна комната) больше 25м2: для таких площадей Amber Wood не рекомендует плавающую укладку.

    Технологически браширование можно считать одним из методов искусственного состаривания древесины, но здесь есть нюансы. Внешний эффект «браша» зависит от того, насколько сильно заглублялись щётки в древесные волокна. Можно условно разделить браширование на три типа: мелкое, среднее и глубокое. В зависимости от сорта древесины и выбранного оттенка тонирования производитель решает, какая степень браширования будет уместнее для каждой линейки паркетных изделий.

    Если вы решили производить монтаж клеевым способом, то технология ничем не отличается от укладки массивной доски. В этой статье рассмотрен более популярный для паркетной доски плавающий способ монтажа (сухая укладка).

    Подготовка помещения

    Как правило, монтаж напольного покрытия – один из завершающих этапов ремонта. Чем меньше работ останется выполнить после укладки пола, тем лучше: меньше шансов случайно повредить паркет. Само собой, все влажные работы в помещении должны быть завершены задолго до начала укладки (желательно – за два месяца). Относительная влажность воздуха в помещении должна находиться в пределах от 40% до 60%, а температура – от +18 до +24 градусов Цельсия.

    Подготовка основания

    Основание для напольного покрытия (так называемый черновой пол) должно быть сухим и ровным. Оно может быть выполнено как из бетонной стяжки (влажностью не более 3%), так и из фанеры или дощатого настила. Допустимое искривление основания: не более 2 мм на 2 погонных метра длины. Кривизна проверяется двухметровым прави́лом или ватерпасом («уровнем»). Любые перепады более 2 мм должны быть устранены перед началом укладки.

    Основание накрывается полиэтиленовой плёнкой толщиной 0,2 мм (200 микрон), основная задача которой – гидроизоляция. При укладке плёнки несколькими кусками (полосами) необходим нахлёст не менее 20 см. Сверху на плёнку укладывается специальная подложка толщиной 2 мм (листовая пробка, вспененный полипропилен, экструдированный пенополистирол и др.). Сейчас в продаже встречаются подложки для паркетных изделий, сами по себе уже являющиеся гидроизоляцией; при их использовании предварительная укладка плёнки не требуется.

    Контроль влажности

    Пол из натурального дерева предъявляет повышенные требования к влажности не только при эксплуатации, но и при монтаже.

    Влажность бетонной стяжки проверяется специальным прибором – влагомером по бетону, а относительная влажность воздуха в помещении – гигрометром. Встречаются продвинутые влагомеры, способные также измерить и влажность среды. А вот влагомер для древесины не подойдёт для замеров влажности бетона, даже если выставить в настройках максимальную плотность материала. Качественный влагомер – прибор дорогой, но он обязательно должен быть у специалистов, занимающихся укладкой паркетных изделий. Если монтажники перед началом работ не произвели замеры влажности, то это серьёзный «звоночек», ставящий под сомнение их квалификацию. Что касается гигрометра, то это довольно простой бытовой прибор, который полезно приобрести для домашней эксплуатации. Он позволит постоянно контролировать относительную влажность воздуха в помещении, что важно и для здоровья, и для долговечности деревянного пола. В продаже есть красивые настенные гигрометры, которые отлично впишутся в любой интерьер.

    «Тёплый пол»

    Укладка паркетной доски на «тёплый пол» не рекомендуется, поскольку значительная разница температур пола и воздуха в помещении может навредить древесине, она начнёт рассыхаться и деформироваться. Если без подогрева всё же никак не обойтись, то выбирайте инфракрасный либо водяной тёплый пол. При эксплуатации его температура не должна превышать 27 oC (при температуре в помещении 20-22 oC). Лучше всего с тёплым полом «дружит» паркетная доска на основе HDF.

    Подготовка паркетной доски

    Купленной паркетной доске (доставляется в пачках, запакованных в полиэтилен) необходимо дать вылежаться 2-3 дня в помещении, где будет производиться укладка, чтобы древесина «привыкла» к условиям температуры и влажности. При этом важно удержаться от желания сразу открыть и осмотреть привезённый паркет: распаковывать пачки лучше непосредственно перед укладкой. Тогда же можно будет произвести дефектовку. Никогда не укладывайте бракованные или повреждённые во время транспортировки паркетные доски. Некондиционный паркет можно заменить или вернуть, но лишь при условии, что его не пытались монтировать.

    Монтаж

    При плавающей укладке планки соединяются друг с другом с помощью торцевого замка AmberLock без крепления к основанию саморезами. Проклеивать «для надёжности» замковое соединение ни в коем случае не нужно.

    Обычно паркетную доску укладывают вдоль падающего света (т.е. перпендикулярно окну), так пол выглядит наиболее гармонично. Однако если основание выполнено из деревянного настила, то паркет нужно укладывать поперёк досок основания. Возможна также «дизайнерская» укладка под углом 45o, но она влечёт перерасход материала и очень большое количество подрезок.

    Монтаж первого ряда паркета следует начинать от длинной стены без дверного проёма. При соединении планок друг с другом важно контролировать отсутствие мусора в замковом соединении. Первую доску нового ряда прижимают к доске предыдущего под углом 20-25 градусов, стыкуя замок, и опускают на основание. Для монтажа следующей доски ряда под только что уложенную помещают клин, стыкуют торцевые замки, после чего доску совмещают с соседним рядом и защёлкивают продольный замок. При необходимости торцы досок и замковые соединения подбиваются резиновым молотком.

    Процесс установки паркетной доски

    Разбежка

    Разбежка, т.е. смещение места стыка между досками относительно соседнего ряда – необходимый приём как с эстетической точки зрения, так и с технологической. Тот же принцип можно наблюдать, например, в кирпичной кладке. Для надёжного соединения рекомендуется выдерживать разбежку не менее 40 см.

    Для удобства обычно используют сдвиг паркетных планок на 1/2 или 1/3 длины доски. Например, укладку первого ряда и всех последующих нечётных рядов начинают с целой доски, а второго и всех последующих чётных – с распиленной на половину или треть. Благодаря этому рисунок пола будет аккуратным и симметричным, а соединение – прочным.

    Но иногда хочется намеренно уйти от симметрии, особенно при укладке паркета типа «Кантри» с ярко выраженным древесным рисунком и замысловатой текстурой. Геометрически выверенная симметричная разбежка в этом случае может выглядеть скучно и неуместно. Для пёстрого пола можно использовать разбег без повторений, когда места стыков досок у разных рядов не находятся на одной линии. Главное – выдержать смещение не менее 40 см относительно предыдущего ряда.

    Компенсационный промежуток

    Из-за сезонного изменения температуры и влажности деревянный пол расширяется и сужается, поэтому необходимо оставлять технологический зазор (компенсационный промежуток) между стеной и примыкающей к ней паркетной доской. Зазор определяется из расчёта 1,5 мм на каждый погонный метр пола, но не менее 10 мм.

    Технологический зазор паркетной доске необходим не только по соседству со стенами, но и рядом с любыми другими статичными конструкциями, в которые напольное покрытие может упереться при расширении. Это дверные коробки, трубы отопления, вентиляционные каналы, столбы и колонны, а также мебель с жёстким креплением к полу (шкафы-купе, сейфы и др.).

    При укладке паркетной доски компенсационный промежуток настраивается после монтажа трёх-четырёх рядов. Для фиксации в зазор до окончания укладки вставляются клинья. По окончании работ клинья убираются, а зазоры закрываются плинтусом.

    Укладка последнего ряда и окончание работы

    Перед укладкой последнего ряда необходимо измерить оставшееся до стены расстояние: скорее всего, оно будет отличаться в разных местах из-за кривизны стен. Поэтому каждую доску ряда нужно распилить продольно до требуемой в месте её установки ширины (не забыв о компенсационном промежутке).

    При монтаже последнего ряда остаётся очень мало места для работы. Для усадки досок возле стены удобно пользоваться специальной монтажной лапой. Иногда возникают проблемы с защёлкиванием замка последнего ряда: в этом случае кромку замка подрезают, а для дополнительной фиксации используют клей.

    После окончания монтажа необходимо удалить все распорные клинья и закрыть компенсационные зазоры плинтусами подходящей ширины. Крепить плинтусы можно только к стенам, ни в коем случае не к полу! Также нельзя использовать герметики и силиконовые замазки для щелей.

    Ходить по паркетной доске, уложенной плавающим способом, можно сразу (даже в процессе монтажа). А вот мебель лучше заносить хотя бы через сутки, чтобы покрытие немного отлежалось.

    Соблюдение технологии укладки – залог долгой и надёжной эксплуатации напольного покрытия. Ответственный подход к монтажу паркетной доски в дальнейшем позволит полностью насладиться преимуществами натурального деревянного пола и не иметь с ним проблем.

    Скачать инструкцию по укладке паркетной доски Amber Wood

    Схема укладки паркетной доски — По полу

    Самостоятельная укладка паркетной доски вполне допустима, если четко соблюдать алгоритм действий согласно выбранному типу монтажа, правильно подобрать материалы и крепления, уделить время подготовке поверхности. Какие способы монтажа доски существуют и в чем особенности каждого из них? Об этом ниже.

    Содержание

    Что такое паркетная доска?

    Прототип современной паркетной доски появился на рынке в 1941 году, когда шведская компания «Густав Черс» нашла способ заменить дорогой штучный паркет практически не уступающим ему аналогом по бюджетной цене.

    Первая доска состояла из двух слоев. Наличие целого ряда недочетов не позволило в ближайшее время авторам продукта провести его модернизацию. Но уже спустя пять лет еще один шведский производитель «Таркетт» запустил на рынок первую в мире трехслойную паркетную доску. Сегодня материал представлен практически без изменений и пользуется огромным спросом у потребителей.

    Производство паркетной доски с масляным или лаковым покрытием открывает возможность людям со средним уровнем достатка позволить себе отделку пола натуральным деревом в рамках бюджета. Примечательно, что укладывать паркетную доску можно своими руками, быстро и без нарушения технологии. В процессе эксплуатации такой пол просто ремонтировать, заменяя отдельные участки.

    Представлен материал в широком ассортименте в самых разных цветах и оттенках, с разнообразием фактур и параметров.

    Конструктивные особенности доски: из чего состоит?

    Паркетная доска нового поколения — практичный трехслойный щит из натуральных пород деревьев с длиной от 2000 до 2600 мм, с толщиной от 13 до 15 мм и шириной от 139 до 210 мм. Параметры разнятся в зависимости от производителя. Для отделочного слоя используют лаковые или масляные смеси.

    Конструкция доски — это нижний слой, играющий роль стабилизатора, средний и так называемый рабочий — верхний слой. Каждый из них играет свою роль.

    Нижний изготовлен из елового шпона, как правило толщиной от 2 до 4 мм, предназначен для стабилизации с препятствием деформации щитов. Средний слой с толщиной до 8 мм изготовляется из сосновых планок с шириной до 30 мм, выложенных по ширине доски.

    Лицевой верхний слой — ламели из практичного дорогого дерева с толщиной до 5 мм, уложенные по длине доски, зафиксированные на поверхности среднего слоя с помощью клея. Именно верхний слой отвечает за внешний вид доски, воссоздавая на поверхности структуру дерева с определенным узором.

    Рабочий слой обязательно шлифуют и дополнительно обрабатывают масляными или лаковыми смесями. Затем в процессе использования паркетную доску можно шлифовать повторно не менее трех раз с обновлением лакового или масляного покрытия.

    Волокна дерева скрепленных между собой слоев расположены перпендикулярно по отношению друг к другу. Такой вариант крепления позволяет предотвратить деформацию пола под воздействием скачков температур и изменения показателей влажности.

    Самостоятельно собрать паркет на основе паркетной доски несложно, так как материал дополнительно оснащен замковой системой «шип-паз». Планки верхнего слоя — ламели в зависимости от типа изделия могут иметь разные варианты расположения.

    Какие варианты укладки используют?

    Прежде чем приступить к подготовке монтажа, нужно определиться с тем, какой будет технология укладки с учетом типа основания, особенностей материала (структуры и параметров). Крепить плашки можно тремя вариантами:

    • на клей;
    • механическим способом;
    • «плавающим» методом.

    Каждый вариант имеет свои особенности. Так называемый «плавающий» способ с системой «шип-паз» считается самым распространенным. По аналогичной схеме монтируют и ламинат. Актуальным он будет исключительно в случаях, когда толщина плашки не превышает 14 мм.

    Главное достоинство такого варианта крепления — доска после монтажа не будет нуждаться в дополнительной обработке и может эксплуатироваться сразу после высыхания лаковой или масляной смеси на поверхности пола. Кроме того, класть паркетную доску таким образом несложно и вполне под силу даже людям без опыта.

    Так называемый клеевой метод подразумевает крепление покрытия на клей с попутным склеиванием досок между собой. Этот вариант удобно использовать при толщине плашек более 14 мм. Минус его — трудоемкость работ и расходы на качественный клей.

    Механический вариант крепления подразумевает использование саморезов. Крепежи загоняют в паз под определенным углом. Такой вариант монтажа уместен при использовании доски с толщиной от 20 мм с черновой основой из дерева или лагов.

    Как правильно подготовить основание?

    Нужно понимать, что пошаговая инструкция по монтажу паркетной доски будет отличаться в зависимости от типа чернового пола. Подготовка пола для монтажа деревянного покрытия включает в себя:

    • восстановление;
    • корректировку;
    • очистку.

    Все виды работ — важный этап монтажа паркетной доски, поэтому выполняться должны с максимальной ответственностью.

    Как подготовить деревянный пол?

    Какой станет технология подготовки деревянного пола зависит от его состояния. Если основание относительно новое, практически без дефектов в виде перепадов высоты, досок с плесенью или пораженных грибком, этап восстановления пропускают. Старый пол необходимо будет отремонтировать с заменой по необходимости поврежденных зон.

    А вот без корректировки основания обойтись не получится. Прогибы досок потребуют укрепления, сучки — шлифования, трещины — заделывания. Важный момент — проверка степени искривления поверхности. Чтобы добиться идеально ровной поверхности можно обработать пол циклевочным оборудованием или выбрать вариант со шпаклеванием. Обязательный этап — проверка конструкции лаг, подразумевающая демонтаж досок в одной из зон для анализа состояния подпола.

    Бетонное основание — особенности подготовки

    Если укладка своими руками планируется на бетонное основание, то процесс подготовки будет не таким сложным и трудоемким, как в случае с деревянным полом.

    В первую очередь, необходима визуальная оценка поверхности. На этом этапе выявляют трещины, бугры, выбоины и участки хрупкого крошащегося бетона. Даже небольшие дефекты необходимо заделать, например, используя самовыравнивающие смеси. Перед обработкой поверхности грунтуют, либо же, как вариант, демонтируют старое покрытие, заливая новое ровное и крепкое.

    Что нужно знать о подложке под деревянный пол?

    Независимо от типа монтажа и разновидности основания, правильно класть паркетную доску на слой подложки. Материал между чистовым и черновым полом выполняет следующие функции:

    • сглаживает небольшие неровности;
    • повышает уровень тепло- и звукоизоляционных свойств;
    • равномерно распределяет нагрузку в процессе использования пола;
    • предотвращает контакт влаги с финишным деревянным покрытием;
    • продлевает срок службы пола.

    Чаще всего используют подложку из вспененного полиэтилена, также пользуются популярностью туплекс, пробковый материал, фольгированная подложка и слой из полистирола.

    Как крепить доску на клей: инструкция

    Нужно отметить, что уложить паркетную доску непросто. Метод один из самых трудоемких, подразумевающий серьезные затраты на материалы для крепления. Чаще всего такой вариант монтажа выбирают, когда необходимо устроить пол в масштабных по площади помещениях. Впрочем, в квартирах и частных домах паркетную доску также допускается клеить на поверхность, не забывая о том, что клеевые смеси быстро схватываются и исправить недостатки в процессе работы будет не так просто.

    Качественная и правильная укладка на клей подразумевает крепление плашек непосредственно на основание. Наносят клей на стяжку из бетона, фанеры или гипсового варианта чернового пола. Основание должно быть подготовленным — ровным и чистым. Укладывают доску по следующему алгоритму:

    1. Первый ряд плашек раскладывают в том порядке, в котором они будут лежать, после чего наносят клей на черновой пол с учетом площади, занимаемой первым рядом.
    2. Первая плашка монтируется с зазором от стены (не менее 6 мм).
    3. Вторая доска крепится к первой с использованием специального подбивочного молотка. Фиксировать элементы пола между собой нужно быстро, учитывая, что клей быстро сохнет и не оставляет времени для внесения коррективов.
    4. Последнюю доску в ряду в случае необходимости подрезают.
    5. Укладывают остальные ряды досок.
    6. Последний ряд при необходимости также подрезают.

    Как правило, для монтажа используют одно- или двухкомпонентный клей на водной основе, который обеспечивает нужный уровень фиксации материала на поверхности основания.

    Как укладывать пол из паркетных досок «плавающим» методом: этапы

    Самая простая — укладка плавающим способом своими руками. Работы не займут много времени, выполняются сухим способом и не требуют дополнительных элементов крепления. Начинать монтировать пол можно сразу после устройства подложки. И здесь опять же, есть два варианта укладки:

    • на клей;
    • с помощью замковой системы.

    В первом случае, кроме готовых соединений «шип-паз», на торцы досок наносят клей для дополнительной их фиксации между собой. Укладка на черновой пол будет выглядеть следующим образом:

    • доски размещают гребневой стороной по направлению к стене, двигаясь от левого угла комнаты;
    • вторая доска вставляется в замок до характерного щелчка и предварительной обработкой торцовых частей клеем;
    • при необходимости доски последнего ряда и у порога подрезаются.

    Чтобы добиться максимально плотного соединения и надежности «плавающего» пола, доски между собой подбивают специальным молотком.

    Монтаж паркетной доски на лаги — как правильно?

    Чтобы правильно положить доску на лаги, нужно иметь минимальный опыт работы с паркетными материалами, так как способ этот по сравнению с вышеописанными достаточно сложный. Монтируют материал на лаги по следующему алгоритму:

    1. Проверяют уровень влажности лагов, устраняют возможные дефекты.
    2. Лаги покрывают фанерной подложкой. Этот этап пропускают только в том случае, если паркетная доска имеет достаточный уровень толщины. Шаг между лагами небольшой.
    3. Паркетные плашки фиксируют на клей или с помощью замковой системы на слой подложки.

    Готовый пол может использоваться практически сразу после укладки.

    Паркетная доска и система «теплые полы» — возможно ли?

    Несмотря на высокий уровень тепло- и звукоизоляционных свойств, основание под паркетную доску можно устроить по принципу «теплые полы». Дополнительная теплоизоляция не помешает, тем более, что материал вполне гармонично сочетается с конструкцией пола с подогревом.

    Единственно возможный вариант теплого пола для монтажа покрытия из паркетной доски — на водной основе. Электрические системы обогрева исключается, так как повышенная температура в области пола приведет к растрескиванию по мере эксплуатации досок системы замкового соединения.

    Укладку материала начинают на отключенную систему, остывшую до комнатной температуры. После устройства деревянного пола, ее подключают не раньше, чем через неделю, постепенно наращивая температуру. Важно, чтобы температура по всей поверхности пола была одинаковой — это предотвратит деформацию покрытия.

    Устройство порога — полезные советы

    Финишной частью монтажа пола из паркетной доски станет укладка плинтусов и порогов. Порог необходим для маскировки перехода между комнатами, кроме того, он позволит независимо от того, какие способы укладки были выбраны улучшить эстетический вид помещения, защитить стыки от пыли и грязи, продлить эксплуатационный срок пола, сформировать целостную картину интерьера.

    Порог может быть выполнен из дерева, ламината, металла, пластика и даже пробкового материала.

    В заключение несколько полезных советов. Учитывая, что материал придется подрезать, не помешает знать, чем пилить паркетную доску так, чтобы не нарушить ее целостность. Идеальный вариант — электролобзик. Инструмент позволит распилить доску быстро и качественно.

    Для того, чтобы швы на готовом полу из дерева не так бросались в глаза, следует располагать их параллельно падающему из окна свету. Укладывать паркетную доску можно не только на бетон или по дощатым полам, но и на нестандартные варианты оснований — линолеум, ковролин или плитку. В таких случаях подложку не используют, так как черновой пол уже обладает необходимым уровнем тепло- и звукоизоляции.

    Технология укладки паркетной доски своими руками

    Технология укладки паркетной доски на различные основания – для тех, кто решил настилать пол своими руками. Доступно об основных правилах, особенностях процесса и необходимом инструменте.

    Укладка паркетной доски своими руками вполне возможна, если у вас есть знания о технологии этого процесса и необходимый инструмент. Одно из главных требований – правильно подготовленная основа, на которую будет укладываться паркетная доска.

    Подготовительный этап

    Для начала необходимо напомнить, какие работы должны быть выполнены до укладки. Должны быть закончены все электромонтажные работы в помещении, произведен монтаж коммуникаций под будущим паркетным покрытием, произведен монтаж окон и подоконников, выполнены все работы, опасные появлением на поверхности покрытия воды или влаги, красок, масла и прочих загрязнений. В помещении, где планируется укладка напольного покрытия, должны быть установлены розетки для подключения электроинструмента, обеспечено освещение, вентиляция и отопление, умеренные перепады температуры. Температура для укладки паркета должна быть в пределах 18-24оС, а относительная влажность 35-60%. Проверяем уровень уже уложенных примыкающих покрытий, например, кафельной плитки. Чтобы не пришлось укладывать компенсирующие слои фанеры, следует сделать вертикальную планировку полов квартиры во всех помещениях или заранее согласовать уровень примыкающих поверхностей с укладчиком паркета. Применяемый инструмент: уровень любого типа, лучше – лазерный. Учитываем схему коммуникаций, уложенных в стяжке. Отсутствие такой схемы при наличии коммуникаций существенно повышает риск их повреждения при укладке материалов с использованием штифтов.

    Технология подготовки основания под паркет

    Для паркета требуется абсолютно ровная поверхность основания, то есть – качественная стяжка, выполненная из цементной смеси марки не ниже 100 (лучше всего –М150-300). Готовая стяжка должна быть хорошо высушена. Для ориентира: стяжка толщиной 3-5 см сохнет 4-6 недель, больше 5 см – 6-8 недель. Искусственно сушить стяжку промышленными фенами нельзя – она высыхает неравномерно. Непосредственно перед укладкой доски проверяем стяжку на плоскостность, влажность и поверхностную прочность. Применяемый инструмент: уровень, термометр, влагомер, приборы для проверки прочности стяжки. Требуемые параметры: отклонение от плоскостности не более 2мм на базе 2 м. Влажность – не более 5%, лучше – меньше. Поверхность стяжки должна быть плотной, сухой и не пыльной. В самом простом случае для проверки прочности стяжки используется заточенный металлический стержень, которым наносят на поверхности стяжки перекрещивающиеся косые линии. Наличие сколов в местах пересечения линий, нечетких или осыпающихся краёв линий – не допускается!

    Технология укладки паркетной доски на бетон (стяжку)

    Существует технология укладки паркетной доски на клей без фанеры, прямо на стяжку. Сначала стяжка покрывается специальной гидроизоляционной паркетной грунтовкой. После этого делается технологический перерыв до полного высыхания грунтовки и только потом наносится клей. Если вы используете двухкомпонентный полиуретановый клей, то учтите, что он быстро полимеризуется (точное время смотрите в инструкции). Нанесение проводится с помощью специальных зубчатых шпателей, которые позволяют дозировать клей и наносить его равномерно по всей поверхности. На клей укладываем паркетную доску выбранным вами способом. Между стеной и паркетным полотном необходимо сделать технологический зазор шириной 7-8 мм. Он нужен для того, чтобы оставить место для неизбежного сжатия и расширения древесины, происходящего в условиях сезонного изменения температуры и влажности. Очень желательно сделать разметку под паркетную доску – это поможет избежать ошибок.

    Технология укладки паркетной доски на фанеру

    Мы рекомендуем именно этот вариант укладки, а не укладку на стяжку. После подготовки и грунтовки чернового основания на пол клеим квадраты влагостойкой фанеры размером примерно 500х500мм. Квадраты должны располагаться в шахматном порядке, т.е. углы четырех квадратов не должны стыковаться в одной точке. Между листами фанеры оставляем технологический зазор 2-3мм на линейное сжатие-расширение. Зазоры шириной 7-8мм оставляем также между фанерой и стеной – фиксируем их с помощью распорных клиньев. Клинья убираем только после окончания укладки паркетной доски, а зазор заполняем монтажной пеной. После укладки фанеру необходимо отшлифовать. Если для крепления фанеры вы использовали метизы, то убедитесь в том, что они утоплены на 2-3мм ниже поверхности, иначе можно повредить диск шлифовальной машины. На отшлифованную и обеспыленную фанеру наносим клей и укладываем паркетную доску.

    Технология укладки паркетной доски на лаги

    Бывает, что есть необходимость устройства напольного покрытия с помощью лаг (например, если для выравнивания чернового пола требуется слишком большое количество выравнивающей смеси). Укладка паркетной доски на лаги – технология достаточно сложная для самостоятельного применения. В этом случае настоятельно рекомендуем пригласить специалистов. Перечислим основные моменты: лаги устанавливают с шагом 30-50 см, надежно крепят к основанию и выравнивают по горизонтали. Затем настилают доски чернового пола и фанеру (возможны варианты – все зависит от каждого отдельного случая). На отшлифованную фанеру укладывают паркет.

    Технология укладки паркетной доски плавающим способом

    Каждая паркетная доска имеет систему замочного соединения с соседними досками. Это позволяет соединять планки без использования клея – именно этот способ укладки (его называют сухой или плавающий) рекомендован многими производителями и позволяет настелить пол своими руками с профессиональным качеством и легкостью. Итак. Сначала тщательно очищаем поверхность стяжки от грязи и пыли и укладываем на нее гидроизоляцию. Гидроизоляционная пленка укладывается полосами с перехлестом примерно в 15-20 см. По периметру помещения вдоль стен оставляем запас пленки шириной 5-6 см, который пока заворачиваем на стену. Следующий слой – специальная подложка под паркет. Листы подложки укладываются в стык друг к другу и вплотную к стене. Чтобы подложка не сдвигалась в процессе работы, листы можно склеить между собой широким скотчем. Все это – основа, на которую и укладывается паркетная доска. Начинаем укладку вдоль длинной стены, на которой нет дверного проема. Между стеной и доской с помощью распорных клиньев формируем технологический зазор шириной 7-8мм. Укладываем доски, начиная с угла. На последней доске, прилегающей к противоположному углу, отмечаем линию отреза и отрезаем торцовочной пилой или электролобзиком. С оставшейся части доски начинаем укладку следующего ряда. В конце каждого ряда сохраняем зазор со стеной и устанавливаем распорные клинья. Технология укладки собственно паркетной доски такова: подводим доску к уложенной в предыдущем ряду доске под углом 20-25 градусов и двигаем ее одновременно вперед и вниз. Когда вы почувствуете, что пазы замкового соединения сошлись, приведите доску в горизонтальное положение. Чтобы соединить планки друг с другом без зазоров, можно осторожно подгонять их друг к другу резиновой киянкой. После окончания укладки убираем клинья, обрезаем излишек гидроизоляции и подложки и крепим к стене плинтус.

    Следование технологии работ по укладке паркетной доски обеспечивает максимальный срок эксплуатации пола. Если вы хотите получить гарантированно качественную укладку паркетной доски, лучше обратиться к профессионалам.

    Технология укладки паркетной доски своими руками

    Не можете определиться, какое напольное покрытие выбрать? Отличным вариантом может стать паркетная доска, которая обладает целым рядом преимуществ по сравнению с другими материалами. Укладка паркетной доски не вызовет у вас каких-либо трудностей, если раньше вы укладывали ламинат. Хотите узнать, как класть паркет? Мы собрали всю нужную информацию по этой теме.

    Что собой представляет паркетная доска?

    Дерево издревле использовалось в качестве напольного покрытия. Сначала люди укладывали просто доски, потом придумали паркет, который превосходил по дизайнерским качествам стандартное дерево. Паркет стал очень популярным: его использовали в жилых домах, театрах, музеях, дворцах. Единственный минус паркета — сложность укладки и последующего ухода. Поэтому и была придумана паркетная доска, которая ничем не уступает классическому паркету по визуальным признакам, но превосходит его по техническим характеристикам.

    Паркетная доска намного превосходит ламинат по качеству, а укладывается все так же просто

    Паркетная доска состоит из нескольких слоев, образуя классический пирог. Основная часть — три слоя древесины, склеенные под давлением? под углом 900 друг к другу. Нижний слой делается из недорогой, но прочной породы — он принимает на себя всю нагрузку и распределяет ее на основание. Второй слой является “наполнителем” — он смягчает вибрацию, сохраняет тепло, не дает звуку распространяться и придает всей конструкции жесткость. Третий, верхний слой, состоит из наборных ламелей прочного и красивого дерева. Благодаря такой структуре доска намного прочнее и функциональнее классического паркета, состоящего из одного слоя. На рынке стройматериалов представлены сотни видов данной продукции — вы всегда сможете подобрать себе цвет, размеры и фактуру под любой интерьер!

    Обратите внимание: ламели могут быть либо ровными, либо с каким-то рисунком. Вы можете самостоятельно собрать из них узор или выбрать уже готовый.

    Сами ламели на доске могут располагаться в 1-3 ряда, в виде классической укладки, укладки елочкой, плетенкой, звездой, голландского узора и др. Если вы покупаете паркетную доску с узором, то возьмите ее с запасом в 5-10%, поскольку много уйдет на обрезки.

    Как укладывать доски?

    Давайте разберемся как класть паркетную доску. На данный момент существует три основных способа укладки:

    • Плавающий (сухой).
    • На клей (доска приклеивается к поверхности специальным клеем).
    • На механический крепеж (вместо клея используется специальный крепеж).

    Паркетная доска состоит из нескольких слоев

    Доски соединяются друг с другом при помощи замка “паз-шип”. Такой же замок используется и на ламинированных панелях. Откровенно говоря, трехслойная структура и этот замок достаточно прочно удерживают доски — их не нужно дополнительно укреплять или промазывать швы клеем. Способ такой сухой укладки и называется плавающим (за счет теплового расширения материала доски немного смещаются). Именно поэтому по периметру комнаты необходимо оставлять компенсационный шов в 10-15 миллиметров, который сохраняет поверхность от натяжений и перекосов. Клеевой способ не так распространен, хотя укладка на него ничуть не сложнее. Просто вам придется приобрести клей, намазать его на основание при помощи зубчатого шпателя и поверху укладывать панели.

    Технология укладывания

    Технология укладки паркетной доски мало чем отличается от принципа укладки ламината. Выложить панели сможет даже новичок при наличии некоторого инструмента и навыков.

    Обратите внимание: не начинайте укладывать доску сразу после покупки. Разложите ее горизонтально в помещении, чтобы она приняла комнатную температуру и влажность.

    Укладку паркета можно разбить на несколько этапов:

    • Подготовка основания. Первым делом очистите поверхность от мусора и выровняйте ее. Если вы укладываете паркет на бетон, то заделайте все щели и выбоины, при необходимости залейте новую стяжку, чтобы выровнять поверхность. Если укладываете на черновой пол, то покройте его ДСП или OSB, тщательно притянув саморезами к основанию.
    • Проложите слой гидроизоляции. Это может быть как обычная полиэтиленовая пленка, так и специальная мембрана. Накладывайте полосы друг на друга с заходом в 10 сантиметров, после чего соедините швы скотчем. Пленка должна заходить на стены на 10 сантиметров, создавая своеобразное корытце. После того, как паркет будет уложен, вам нужно будет аккуратно обрезать пленку по периметру обычным строительным ножом.
    • Уложите подложку для паркетной доски. Обычно используется специальная подложка из вспененного полиизола или полиэтилена толщиной в 4-7 мм в зависимости от ровности пола. Учитывайте, что пленка со временем сядет минимум на 2 мм. Данная прослойка служит не только для выравнивания поверхности, но и придает вашему полу тепло-звукоизоляционные свойства.
    • Укладка доски. Обычно их укладывают от дальней от входа стены параллельно падающим из окон солнечным лучам. Сначала выложите первый ряд, не закрепляя его. Постарайтесь разместить доски как можно более равномерно. Возможно, их придется подрезать. Старайтесь, чтобы минимальный размер доски не был меньше 50 сантиметров. Затем соберите первый ряд и вложите между ним и стеной колышки, чтобы отодвинуть его на 10-15 мм.
    • Продолжайте укладывать доски, смещая их вправо-влево относительно друг друга примерно на половину длины. Не забывайте об узоре. Доски вставляются друг в друга как ламинат — шип заходит в паз под углом в 45 градусов, потом панель опускается и защелкивается. При необходимости можно подстукивать доски в торец через обрезок, сажая их на место и добиваясь идеального шва.
    • Последнюю доску наверняка придется подрезать. Замеряйте длину от предпоследней до стены, вычтите из получившегося результата 10 мм (температурный шов). Мерить необходимо с учетом того, что стены могут быть кривые. Затем прочертите линию на лицевой стороне планки и отрежьте необходимую полосу электролобзиком или пилой. Затем вставьте полоску в замок и захлопните ее. Чтобы притянуть ее, используйте клинья.
    • Обрежьте пленку, уберите все клинья, установите плинтус. Рекомендуем вам использовать плинтус с каналом внутри — при необходимости в него можно спрятать кабеля, не сверля стены.

    При укладке паркетной доски можно использовать специальные стяжки

    Обратите внимание: если вы решили качественно утеплить пол, то уложите на него листы пенополистирола необходимой плотности. Старайтесь укладывать их стык в стык. Для ускорения сборки и лучшего защелкивания можно использовать киянку.

    Нюансы укладки

    Чтобы положить паркет вокруг каких-то выступов, колонн или труб вам придется разрезать доски или вырезать в них отверстия. Это можно сделать электролобзиком с лезвием по дереву или фрезой. Шлифмашинку использовать не рекомендуется — у нее очень высокие обороты, поэтому она просто разрывает материал, вместо того, чтобы резать. Не забывайте о зазоре — оставляйте 10 мм, все равно это расстояние перекроет плинтус.

    Если вы решили приклеить паркет, то обязательно правильно подберите клей. Он отличается в зависимости от того, куда вы будете укладывать материал (бетон, дерево). Обычно он продается в сухом виде и размешивается с водой непосредственно перед нанесением.

    Обязательно изучите рекомендации производителя паркета касательно ухода. Его не рекомендуется часто мыть, поскольку он не любит влагу. Также старайтесь не использовать абразивные моющие средства, поскольку они могут поцарапать лакированную поверхность.

    Положить паркет можно в абсолютно любых жилых комнатах

    Рекомендуется устанавливать тяжелую мебель и стулья на паркет используя накладки под ножки. Они защищают и от царапин, и от продавливания.

    Как правило, укладка паркетной доски своими руками не вызывает никаких сложностей. Вам понадобится стандартный набор инструментов: электролобзик, угольник, резиновый молоток, набор клиньев или щепок. Укладка осуществляется достаточно быстро — за день неопытный человек без проблем покрывает до 30 квадратных метров поверхности.



    Как установить паркетный пол


    PDF Скачать инструкцию по установке ниже.

    Установка деревянного пола NWFA — Продукты деревянного пола
    Установка деревянного пола NWFA — Методы укладки
    Установка деревянного пола NWFA — Компоновка и планирование


    Часть I

    Допустимые условия рабочего места и рабочие места

    А.Видеть
    Условия на рабочем месте.


    Часть II

    Руководство по акклиматизации

    А. См.

    Акклиматизация и кондиционирование деревянных полов.


    Часть III

    Соответствующие классы

    A. Полы из массивного паркета можно успешно укладывать выше уровня грунта или уровня грунта, но не рекомендуется укладывать его ниже уровня грунта.

    B. Весь уровень пола считается ниже уровня земли, если грунт присутствует вдоль любого периметра стены и находится более чем на 3 дюйма выше уровня установленного деревянного пола. Земля должна иметь уклон от дома для обеспечения надлежащего дренажа. (Соблюдайте местные строительные нормы и правила. .)


    Часть IV

    Основание — деревянные балки

    А. См.
    Рекомендации по деревянному основанию пола.

    Б. Паркет нельзя укладывать непосредственно на массивный черновой пол.При укладке паркета черновой пол из досок должен иметь дополнительную подложку.


    Часть V

    Основание — бетонная плита

    А. См.
    Рекомендации по бетонному основанию пола


    Часть VI

    Способы укладки паркета

    A. Следуйте рекомендациям производителя.

    1. Стили и типы блочных и паркетных полов, а также рекомендуемые процедуры нанесения несколько различаются у разных производителей.Подробные инструкции по установке обычно прилагаются к напольному покрытию или доступны у производителя или дистрибьютора.

    B. Испытайте деревянный черновой пол на влажность в соответствии с процедурами испытания на влажность. (См. Рекомендации по влажности и замедлители образования пара.)

    C. Испытайте бетон на влажность в соответствии с процедурами испытаний на влажность
    Нормы влажности и пароизоляции. Показатели влажности должны соответствовать спецификациям производителей клея и напольных покрытий.

    D. По периметру и всем вертикальным препятствиям должно быть оставлено минимальное пространство для расширения ½ дюйма.

    E. Некоторые ¾ «паркетные доски подходят для укладки гвоздями, если у рисунка остается открытый боковой язычок, в который можно прибить гвоздь.

    F. Укладывайте блоки и / или отдельные куски паркета в клей.

    G. Используйте клей, одобренный производителем древесины. Соблюдайте норму нанесения, размер шпателя и порядок укладки, рекомендованные производителем клея.


    Часть VII

    Макеты паркета

    A. Квадратный план из центра комнаты (см. Рисунок 7-1) Примечание. Инструкции по использованию метода точки пересечения для квадрата помещения и нахождения центральной точки см.
    Приложение G, Метод точки Траммеля.

    1. Начните с того, что проведите мелом линию через центр комнаты (линия Y). Следующая линия (X) должна быть ровно 90 градусов по отношению к линии Y, чтобы образовался идеальный квадратный угол.Чтобы обеспечить такой угол, сделайте следующее:

    2. От центральной точки (A) линии Y отмерьте 4 фута по линии Y и отметьте эту точку (B).

    3. От той же центральной точки отмерьте 3 фута в общем направлении линии X и начертите дугу.

    4. Вернитесь к исходной 4-футовой отметке на линии Y и измерьте 5 футов, начерчивая дугу, пересекающую (точка C) 3-футовую дугу, которую вы сделали на предыдущем шаге.

    5.Перед продолжением проверьте все измерения.

    6. Если все правильно, проведите мелом линию через соединение двух дуг в точке C и центральной точке линии.

    Y. Это будет линия X, расположенная точно под углом 90 градусов к линии Y.

    B. Квадратный план от стены (см. Рисунок 7-2) Прямоугольный краевой блок или узор корзины можно укладывать от стены к стене, не центрируя плитки в комнате. Результаты не будут сбалансированы, но края плиток не обработаны, чтобы обозначить разницу в размерах плиток в несбалансированном состоянии.Более сложные узоры обычно требуют центрирования пола.

    1. Схема линии стены

    а. Если размеры комнаты позволяют, по крайней мере, в двух местах от угла отмерьте и проведите меловую линию, параллельную начальной стене напротив входной двери, и на расстоянии 24-1 / 2 дюйма (62 см) от нее. 12,7 мм) предназначен для расширения пространства.

    б. Прикрепите вторую меловую линию под углом 90 градусов к первой меловой линии, используя метод, показанный на Рисунке 7-2, 24-1 / 2 «.
    (62 см) от стены под прямым углом.1/2 дюйма предназначена для расширения пространства.

    c. Прежде чем продолжить, внесите все необходимые корректировки, чтобы стены были не квадратными.

    C. Установка с использованием схемы стены (см. Рис. 7-3)

    1. Нанесите клей

    а. После того, как обе линии мела (под углом 90 градусов друг к другу и 24-1 / 2 дюйма (62 см) от стены) будут нанесены, начните наносить клей на участке шириной 24-1 / 2 дюйма (62 см) рядом с начальной стеной. .

    б. Продолжайте наносить клей по всей длине стартовой стены. Будьте осторожны, чтобы не растекать клей за пределы меловой линии 24-1 / 2 дюйма (62 см).

    2. Сразу же положите напольную плитку на только что нанесенный клей.

    3. Не кладите напольную плитку на сухой клей. Если клей становится слишком сухим, соскребите старый клей и нанесите его еще раз.

    4. Важно: встаньте или встаньте на черновой пол во время укладки, чтобы не сдвинуть плитки.

    5. Правильное размещение плитки первого пола — ключ ко всей укладке. Осторожно поместите паркетную плитку размером 12 x 12 дюймов (30 x 30 см) на пересечение двух меловых линий. (См. Рис. 7-3.) Не используйте край язычка для выравнивания плитки по меловым линиям.

    Когда начальная зона завершена, включая обрезку до стены, переходите ко второй зоне укладки, затем к зонам укладки 3, 4, 5 и т. Д., Повторяя процедуру установки стартовой зоны.

    6. Положите вторую напольную плитку перед первой так, чтобы она подходила на 1/2 дюйма (12,7 мм) от начальной стены. Осторожно зафиксируйте шпунт и паз между первой и второй напольной плиткой.

    7. Еще раз убедитесь, что обе плитки на полу правильно выровнены по меловой линии. Это необходимо для обеспечения квадратной стартовой зоны.

    8. Продолжайте укладывать напольные плитки размером 12 футов на 12 футов (30,48 см) вдоль начального участка стены. Положите каждую напольную плитку на место и осторожно сдвиньте напольные плитки вместе, чтобы зафиксировать гребень и паз.Выровняйте каждую напольную плитку под прямым углом.

    9. Не толкайте напольную плитку слишком сильно, так как это может привести к смещению первой и второй плитки пола. Просто выровняйте их и продолжайте установку. Старайтесь не стучать молотком и не сжимать напольную плитку вместе, так как это может нарушить прямоугольность напольной плитки.

    10. После укладки напольной плитки на первой начальной области 24-1 / 2 дюйма (30,48 см) обрежьте последнюю напольную плитку по мере необходимости, чтобы получить правильную половину дюйма (12.7 мм) пространство расширения у стен. Для окончательной обрезки используйте небольшую ленточную или сабельную пилу. При резке сабельной пилой надежно закрепите каждую напольную плитку.

    11. Завершите установку.

    а. Когда начальная зона завершена, включая разрез до стены, переходите ко второй зоне укладки. (См. Рисунки 7-3.)

    б. Обрежьте последнюю напольную плитку, чтобы оставить пространство для расширения на 1/2 дюйма (12,7 мм) от торцевой стены.

    c.Продолжить укладку участков 3, 4, 5 и т. Д., Повторив процедуру укладки стартовой зоны. Обрежьте каждую зону укладки, прежде чем переходить к следующей зоне.

    d. Сохраняйте пространство расширения 1/2 дюйма (12,7 мм) по периметру комнаты и вокруг всех неподвижных объектов.

    е. Прежде чем перемещать мебель или ходить по свежеуложенному паркету, дайте высохнуть не менее 24 часов.

    D. Диагональное расположение (см. Рисунок 7-4)

    1.Установите рабочую линию под углом 45 градусов.

    2. От центральной точки измерьте 4 фута вниз в каждом направлении по линиям X и Y, которые вы уже определили с помощью метода, описанного ранее.

    3. От каждой из этих точек отмерьте 4 фута и начертите дугу. Соединение этих дуг создает точки D и E.

    4. Проведите мелом линию между точками D и E и центральной точкой. Эта линия представляет собой угол в 45 градусов.

    Э.Макет елочкой

    1. Используйте контрольные линии по всей устанавливаемой области.

    2. Кратное значение ширины должно равняться точной длине детали. Если ширина изделия изменится, это приведет к разделению на концах кусочков в елочку.

    3. Паркет в елочку можно укладывать параллельно или под углом 45 градусов к комнате. Независимо от направления для паркета «елочка» потребуется центральная линия и две рабочие линии (см. Рисунок 7-5).

    4. Начните с выкладывания нескольких чередующихся планок.

    5. Проведите линии A и B через углы чередующихся планок (см. Рисунок 7-5).

    6. Измерьте расстояние от линии A до линии B. Линия C должна составлять 1/2 этого расстояния и проходить параллельно линиям A и B. Центральная линия комнаты и центр рисунка представлены линией C.

    F. Установка в елочку

    1. Чтобы начать установку на рабочей линии B (см. Рис. 7-6), вырежьте квадратный кусок фанеры размером с узор в елочку.Например, если размер рисунка «елочка» составляет 3 x 12 дюймов, вырежьте квадрат размером 12 x 12 дюймов из фанеры.

    2. Закрепите кусок фанеры в исходной точке на линии B так, чтобы один угол квадрата был направлен в направлении рисунка.

    Укладка паркета своими руками | Пошаговый план и полезные советы

    1. Дать акклиматизации

    Оставьте паркет в упаковке минимум на 48 часов в помещении, куда вы собираетесь его укладывать. Положите пакеты на пол горизонтально, иначе вы рискуете деформировать доски.

    1. Уложите первый ряд

    Уложите первый ряд пола канавкой к стене. Начните с угла комнаты. Нанесите немного клея на торец следующей секции пола и сдвиньте секции пола вместе. Постучите по ним молотком и блоком для болтов. После того, как будет уложен первый ряд паркета, поместите распорки между рядом и стеной, чтобы оставить стык, который позволит полу расширяться.

    1. Положите следующие ряды

    Начните следующий ряд с пропиленной части, оставшейся от первого ряда, если она не короче 50 см.Соединить части вместе проще всего, если вы держите новую доску под углом примерно 30 ° и, когда язычок защелкнется в пазу, прижмите ее к полу. Постучите молотком и блоком болтов. Не забывайте всегда наносить клей на паз на длинной стороне и на торце половиц. Удалите остатки клея влажной тканью.

    Совет: Используйте детали из разных упаковок вместе для естественного разнообразия. Таким образом, вы избегаете двух досок из одного дерева с одинаковым рисунком, лежащих рядом друг с другом.

    1. Преодолевайте препятствия

    Для преодоления препятствий, таких как, например, трубы отопления, вы используете лобзик, чтобы выпилить кусок из доски. Сделайте углубление на 10 мм больше за счет расширения пола. Можно прикрыть дырочки розеткой.

    1. Положите последний ряд

    Было бы здорово, если бы последняя часть пола подходила точно. На практике вам придется распилить последние доски по длине до нужного размера. Для этого измерьте расстояние между стеной и предыдущим рядом с обеих сторон, потому что стены часто бывают не совсем прямыми.Отметьте это на последних досках и распилите их до нужного размера.

    1. Отделка

    Все, что вам нужно сделать, это удалить дистанционные блоки, установить плинтусы и, возможно, нанести на новый паркетный пол защитный слой масла для ухода.

    Совет: Видение того, как профессионал подходит к чему-либо, часто помогает больше, чем лучшее объяснение, которое мы можем дать. Взгляните на YouTube. Там вы найдете ряд обучающих видео по укладке паркета.

    Как укладывать паркетную плитку

    Паркет — один из множества стильных вариантов напольных покрытий, доступных сегодня домовладельцам. Этот стиль напольного покрытия довольно прост в установке, но, поскольку он подчеркивает уникальные геометрические узоры внутри плитки, важно делать это осторожно. Воспользуйтесь этим практическим руководством по укладке паркета, чтобы ваш паркет выглядел бесшовно, подчеркивая его красивые узоры и дизайн.

    Что такое паркет?

    Если вы любите немного ностальгии по ретро, ​​возможно, вас заинтересует паркетный пол в вашем доме. Первоначально использованный во Франции в 17, и веках, паркет стал популярным вариантом напольных покрытий в 1960-х и 1970-х годах, прежде чем на несколько десятилетий вышел из моды. В последнее время эта тенденция снова стала расти, особенно среди домовладельцев, которые ищут особый стиль напольных покрытий.

    Вместо длинных досок, таких как паркетные полы, паркетные полы состоят из плиток меньшего размера, уложенных по определенному рисунку.Эти плитки можно расположить определенным образом для создания красивых мозаичных рисунков на полу. По сути, он сочетает в себе красоту лиственных пород с привлекательным дизайном плитки. Хотя некоторые варианты паркетного пола имеют вид в стиле ретро, ​​есть также варианты, доступные для домовладельцев, которые предпочитают современный вид.

    Паркет — универсальный выбор, так как его можно использовать на многих типах черновых полов, в том числе:

    • массив дерева
    • Бетон
    • Виниловый лист
    • Виниловая плитка
    • Керамика
    • Терраццо
    • Сланец мрамор
    • Пробка
    • ДСП
    • Фанера
    • ДСП

    Выбор паркета

    Выбор паркетного пола — увлекательный процесс.В дополнение к разным цветам древесины и рисункам фактуры вы сможете выбирать из большого разнообразия дизайнов плитки. Убедитесь, что у вас достаточно плитки, чтобы завершить узор по вашему выбору. Как только плитки вернутся домой, распакуйте их и поместите в комнату, где они будут установлены.

    Плитка должна простоять не менее трех дней, прежде чем вы начнете процесс укладки. Это позволяет им приспосабливаться к комнате, чтобы они не расширялись после установки. В идеале температура в комнате должна составлять 60–75 градусов по Фаренгейту, а влажность — 35–55 процентов.Если плитки будут добавлены поверх бетонной плиты, установите плитки на высоте не менее 4 дюймов от пола, пока они регулируются.

    Как установить паркетный пол

    1. Подготовка чернового пола

    Откройте черновой пол и снимите все плинтусы и молдинг обуви. Затем используйте выравнивающий состав для пола, чтобы обеспечить ровное покрытие от стены до стены. Вы должны распределить этот состав на любые низкие участки, пока все не выровняется. Если на черновом полу есть особенно возвышенные места, возможно, вам понадобится ленточная шлифовальная машина, чтобы выровнять их с остальной частью пола.

    Удалите всю пыль и мусор с черного пола. Начните с уборки пылесосом; затем вытрите оставшуюся пыль влажной тканью.

    2. Спланируйте план этажа

    Прежде чем приступить к приклеиванию паркетной плитки к полу, необходимо определиться с укладкой. В достаточно прямоугольной комнате легче найти центральную точку комнаты и работать с ней, чтобы создать единый дизайн. Однако, если вы работаете в помещении со странным пространством, например, на кухне с выступающими шкафами или на острове в центре, проще начать свой дизайн вдоль самой длинной открытой стены и двигаться к другой стороне комнаты. .

    Определитесь с конфигурацией, которую вы будете использовать для плиток. Во многих случаях для этого нужно повернуть плитку, чтобы создать узор на полу. Часто помогает разметить большую часть отклеенной плитки в шаблоне, который вы хотите создать, а затем сфотографировать его. Вы можете использовать это фото как образец, чтобы убедиться, что вы точно воссоздаете узор при приклеивании паркетной плитки.

    3. Приклейте плитку

    Теперь пора приступить к приклеиванию паркетной плитки к черному полу.Обратите внимание на то, насколько большим должен быть компенсационный зазор между плитками в соответствии с инструкциями производителя по установке. Во многих случаях этот зазор составляет около четверти дюйма. Перед тем, как начать использовать клей, убедитесь, что комната хорошо проветривается, есть открытые окна и работают вентиляторы.

    Работайте небольшими участками, нанося клей, рекомендованный производителем, и используя зубчатый шпатель, чтобы разметить рекомендуемый зазор между паркетной плиткой. Выровняйте первую плитку по вашей раскладке; затем продолжайте, пока не покроете небольшой участок клея.Слегка прижмите при выравнивании плитки; слишком сильное давление может сместить плитки.

    Продолжайте работать небольшими участками, пока пол не будет покрыт. Когда вы дойдете до стен или участков, где полная плитка не подойдет, используйте лобзик, чтобы отрезать плитку по размеру. Не забудьте оставить соответствующий зазор для расширения между плиткой и стеной.

    4. Roll the Floor

    После того, как вы уложили всю паркетную плитку, вы можете перемещаться по полу с помощью утяжеленного валика.Это может быть необязательно для некоторых типов клея, но это помогает обеспечить надежную фиксацию плитки на месте.

    Даже после нанесения валика подождите не менее 24 часов, чтобы переместить мебель в комнату или позволить интенсивному пешеходному движению в этой зоне. Это дает клею время для полного схватывания и помогает предотвратить смещение плитки.

    5. Отшлифовать пол

    После того, как паркетная плитка успела полностью застыть в клее, можно приступать к отделке пола.Некоторые плитки поставляются с предварительной отделкой, другие требуют шлифовки и окрашивания. Для этого можно использовать орбитальную шлифовальную машину для полов. Начните с наждачной бумаги зернистостью 80; увеличьте зернистость до 100, а затем до 120. Вам придется вручную шлифовать углы комнаты и под ногами любого шкафа.

    Можно нанести морилку, хотя обычно это рекомендуется, только если плитка состоит из одной породы дерева. Если вы предпочитаете не оставлять пятен, можно нанести прозрачное полиуретановое покрытие с помощью пенного аппликатора, чтобы защитить пол.После того, как первый слой будет нанесен и полностью высохнет, слегка отшлифуйте его перед нанесением второго слоя.

    С помощью этого руководства вы сможете создать потрясающий дизайн пола в любой комнате, используя паркетную плитку. Обязательно внимательно прочитайте инструкции производителя, прежде чем приступить к этому проекту своими руками.

    Ресурсы:

    https://www.builddirect.com/blog/parquet-flooring-possabilities/

    Описания и советы по выбору

    О, любимые паркетные полы! Как мне установить тебя? Позвольте мне посчитать пути.

    Это ода удивительному количеству рисунков, которые можно использовать для укладки паркета.

    Нет, мы не говорим о методах укладки с помощью клея, гвоздей и плавающих. Мы говорим об удивительном разнообразии схем укладки паркета.

    Это важно, потому что выбранный вами образец укладки определяет, как будут выглядеть ваши полы.

    Краткая история полов из твердых пород дерева и их рисунков в США

    Чтобы понять рисунки полов, вы должны понять, как развивались наши отношения с твердыми полами.

    Когда прибыли первые колонисты, они обнаружили обширные леса. В отличие от членов семьи, которых они оставили в Европе, эти строители новых домов могли легко наслаждаться деревянным полом.

    У этих поселенцев было много деревьев, но превратить деревья в пиломатериалы и пиломатериалы в доски для пола было непросто. Хорошо, что эти колонисты были крутыми.

    Они использовали технику, называемую ямочной пилой, и много мышц рук, чтобы превратить срубленные деревья в настил. Вот пара мужчин, воссоздающих этот процесс.

    Вам не нравится заказ готового материала для деревянных полов?

    Эволюция отделки полов и рисунков полов

    Вначале доски, пропиленные ямкой, прибивали гвоздями произвольной длины как есть. Годы использования и чистки в конечном итоге позволили получить гладкую поверхность.

    Около 1800-х годов люди начали наносить на деревянный пол по трафарету бордюры или узоры ковров. Это было довольно стильно, пока на сцене не появились коврики.

    Как плохой парик, узорчатые и цветочные ковры и ковры царили над деревом до 1870-х годов, когда люди пришли в себя.

    Получая подсказку

    В 1872 году Чарльз Истлейк опубликовал свою книгу «Советы по домашнему вкусу в мебели, обивке и других деталях», в которой выступал за паркетный пол. Он использовал паркет и бордюры в качестве популярных рисунков полов. Деревянные полы стали довольно богато украшены.

    Как вы можете видеть на обложке этого каталога 1895 года, выпущенного компанией Interior Hardwood Company из Индианаполиса, штат Индиана, образцы полов для представителей высшего класса стали очень декоративными. Так и оставалось до начала 20 века.

    Но для среднего и высшего среднего класса подойдут простые доски. Хорошим напольным покрытием был дуб или другая древесина твердых пород. Не очень хороший пол был сосновый. Самыми популярными видами отделки оставались шеллак и лак.

    Пришествие ковра

    В начале 21 века деревянные полы были популярны и распространены, хотя и оставались дорогими.

    Но к концу Второй мировой войны ковер был дешевым. Компании по производству деревянных полов пытались конкурировать по цене за счет снижения качества.Монтажники поспешили укладывать полы, чтобы еще больше сократить расходы. Вместе они убили репутацию дерева как прочного и качественного напольного покрытия.

    Возрождение классики

    Затем в 80-е годы в общество вернулись более аутентичные, классические и чистые тенденции. Это возвращение к консервативным вещам, таким как рубашки-поло для мужчин и свободные платья для женщин, стало неотъемлемой частью домашнего декора.

    Внезапно деревянные полы приобрели деревенский, но современный вид, и деревянные полы с предварительной отделкой стали горячими.Паркет на вечеринку не пригласили, но дощатый пол определенно вернулся.

    В первые дни возрождения выбор отделки был ограничен. Поэтому дизайнеры, домовладельцы и установщики проявили творческий подход к шаблону установки. Узоры, заимствованные из ткани и плитки, распространились на деревянные полы.

    Сегодня схема установки так же важна, как и продукт, который вы выбираете при определении окончательного внешнего вида.

    Образцы, которые мы рекомендуем

    Существует практически неограниченное количество способов укладки паркетных полов.Вот некоторые из наиболее популярных, которые мы рекомендуем:

    • Случайно
    • Диагональ
    • Шеврон
    • Елочка
    • Паркет твердый

    13 Самая распространенная доска2 шаблон. Его корни (каламбур) уходят в узор пола, который использовали первые колонисты, и их доски, распиленные вручную.

    В этом примере настил был произвольно размещен на полу в виде линейной конструкции.Длины планок варьируются, чтобы расположить стыки в случайном порядке. Это достигается путем обрезки начального куска в каждом ряду на произвольную длину. Обратите внимание, что кажется, что расстояние между ними всегда составляет не менее 8 дюймов — это хорошая форма установки.

    Случайный образец доски

    Вы также можете случайным образом изменить ширину доски или использовать комбинацию ширины и длины доски, чтобы смешать вещи.

    Диагональный узор

    Деревянные полы не обязательно должны быть параллельны стенам.Фактически, когда они расположены под углом, они открывают комнату вверх. Небольшие пространства кажутся больше, когда пол укладывается по диагонали. Это пространство выглядит больше даже с более темной отделкой.

    Рисунок диагональной доски

    Диагональный пол также идеально подходит для того, чтобы скрыть недостатки непрямых стен.

    Образец шеврона

    Римляне первыми обнаружили, что поверхность для ходьбы служит дольше, если они кладут кирпичи в соответствии с движением транспорта.Имеет смысл только то, что первые деревянные полы с шевронным рисунком появятся в домах богатых европейцев.

    Remodelista: величественная, но сдержанная квартира в Париже

    Обратите внимание, как концы досок срезаются под углом? Этот угол создает V-образную линию и создает визуальный интерес.

    Шеврон с рисунком планки

    Это то, что добавляет элегантному, роскошному европейскому, современному образу. Но это также увеличивает затраты на продукт и установку. Но это мило и очень драматично.

    Полы в виде шеврона в мачте Skipjack от Ambient ™ Bamboo Floors

    Рисунок «елочка»

    Рисунок «елочка» — это кузен поцелуя шеврона. Оба они используются как с плиточными, так и с деревянными полами. Будьте настороже с этим. Даже профессионалов иногда путает разница между узорами шеврона и елочки.

    Этот маленький парень внимательно осматривает узорчатый елочкой бамбуковый пол. Посмотрите внимательно, где сходятся концы доски.Торцы доски не скошены; они перекрываются.

    Рисунок доски «елочка»

    В этом разница между рисунками пола из дерева «шеврон» и «елочкой». Теперь ты знаешь. Все дело в разрезе под углом и в том, как создается эта V-образная линия.

    Вы по-прежнему ощущаете открытость и роскошь шевронного узора без увеличения стоимости сгибания каждой доски. Это все драматично, но с более традиционной эстетикой.

    Рисунок паркета

    Рисунок паркета появился во Франции в 1500-х годах.Название происходит от французского слова «паркет», что в переводе означает небольшой отсек. Установщики брали маленькие кусочки дерева и складывали их вместе, чтобы создать геометрические узоры.

    Отдельные «отсеки» создаются путем соединения небольших кусков дерева вместе. Думайте об этом как о плитке. Затем установщик раскладывает плитку, чтобы создать желаемый узор. Он может быть случайным или геометрическим, как в плетении корзины, созданном выше.

    Рисунок паркета

    Использование любого из вышеперечисленных рисунков придаст вам непреходящую красоту и повысит ценность вашего дома.

    Шаблоны, которые мы не рекомендуем

    Есть несколько шаблонов, которые вы можете встретить в выставочном зале или листая страницы журнала, которые вы не видели, перечисленные выше. Это:

    Мы не рекомендуем ни один из этих шаблонов, потому что конечный визуальный эффект не демонстрирует случайные естественные вариации и красоту лиственных пород. Но в интересах полного раскрытия информации мы расскажем и вам о них. Важно распознавать не очень хорошие шаблоны, а также хорошие шаблоны.

    Шаблон ступенек

    Этот шаблон также называется шаблоном молнии. Это потому, что линии доски устанавливаются, чтобы создать лестницу или зигзагообразный узор.

    Программа установки создает этот шаблон, устанавливая первый запуск из конца в конец. Затем следующие четыре прогона начинаются с досок, обрезанных меньше, чем в предыдущем прогоне. Некоторые установщики делают это, потому что это позволяет им предварительно обрезать стопки досок до одинаковой длины и стойки и устанавливать их намного быстрее.(Подробнее о расстановке стеллажей позже)

    Схема планки ступенек

    При использовании схемы ступенек вы размещаете швы через равные, а не случайные интервалы.

    H-образный узор

    Другой шаблон, который мы обычно не рекомендуем, — это H-образный узор. Однако это никак не сказывается на прочности и долговечности пола.

    Узор планки H

    Узор H не может похвастаться эстетическим качеством.Извините за резкость.

    Выбор шаблона

    Какой шаблон вам подходит? Выбор рисунка пола очень личный. Рисунок пола, который вы в конечном итоге выберете, должен соответствовать общему стилю интерьера. Вот несколько вещей, о которых следует помнить о каждом шаблоне:

    Случайный

    Отдайте дань уважения нашим колониальным поселенцам

    • Самая низкая стоимость установки
    • Наименьшее количество отходов
    • Подходит для открытых пространств и прямоугольных комнат
    • Чаще всего отсутствует элемент уникальности.
    • Закажите дополнительно 10% на обрезку и отходы

    Диагональ

    Поверните произвольный рисунок на 45 °.

    • Благодаря ему небольшие пространства кажутся больше.
    • Хорошо, когда комната не прямоугольная
    • Более высокая стоимость установки
    • Unique
    • Требуется заказ на 15% дополнительно на стрижку и отходы (практическое правило для большинства дощатых полов — заказывать на 10% больше для резки и удаления отходов)

    Chevron

    Элегантный европейский стиль

    • Эффектный внешний вид
    • Более высокая стоимость установки
    • Не очень подходит для соседних комнат.
    • Уникальный

    Елочка

    Практичный шеврон

    • Эффектный визуально
    • Более высокая стоимость установки
    • Установка дешевле, чем рисунок шеврона.
    • Не работает в небольших помещениях.

    Паркет

    Образ настоящего мастера.

    • Уникальный и впечатляющий внешний вид
    • Установка может быть дорогостоящей в зависимости от рисунка.
    • Паркетная плитка может плохо изнашиваться.
    • В зависимости от модели это может затруднить продажу дома

    Стеллаж для результатов

    Любой профессиональный укладчик деревянных полов знаком со стеллажом. Это термин, который они используют для описания процесса укладки пола перед самой установкой. Если вы планируете укладывать пол самостоятельно, не пропускайте стеллажи, если хотите добиться наилучших результатов.

    Поскольку дерево — это натуральный продукт, напольные покрытия из твердых пород древесины всегда отличаются.Стеллажи позволяют увидеть эти вариации и расположить их так, чтобы они были наиболее приятными для глаз.

    Стеллажи также обеспечивают равномерное распределение досок. Никто не хочет дойти до конца инсталляции только для того, чтобы обнаружить, что у него не осталось ничего, кроме коротких деталей.

    Стеллажи дают вам хорошее представление о том, как будет выглядеть готовый пол, выявляют любые возможные проблемы с установкой (привет, стены не прямые) и, в конечном итоге, ускоряют процесс установки.

    Полоски или доски?

    Деревянные полы доступны в виде полос или досок. Полоски узкие, а планки шире.

    Обычно полосы имеют ширину от 1 1/2 дюйма до 2 1/4 дюйма. Они сделаны из более мелких частей дерева и содержат меньше сердцевины.

    Доски обычно имеют ширину от 3 до 8 дюймов. Они происходят из более крупных частей дерева, более плотные и содержат больше сердцевины.

    При случайном или диагональном узоре вы можете смешивать полосы с досками, чтобы еще больше увеличить «случайность».«Поскольку полосы обычно стоят меньше, чем доски, это тоже может сэкономить немного денег.

    Этот пол в деревенском стиле состоит из полос и досок.

    На этом этаже полосы расположены случайным образом.

    5 вещей, которые следует помнить о рисунках полов

    Деревянные полы — это не просто покупка напольного покрытия. Это надёжное вложение в ваш дом. Они прослужат годы красоты и служения.

    Выбирайте схему укладки ваших полов так же тщательно, как вы выбираете напольное покрытие и установщика.Имейте в виду:

    1. Если черновой пол на балках прогибается, для прочности укладывайте пол перпендикулярно балкам пола.
    2. При выборе выкройки на открытых планах помните о прямой видимости.
    3. Укладка полов параллельно самой длинной стене делает комнату больше.
    4. Диагональные полы не всегда расположены под углом 45 °.
    5. Всегда акклиматизируйте пол и прочтите руководство по установке перед установкой; это избавит вас от типичных ошибок при установке.


    ‹Как твердые полы помогают сделать ваш дом более здоровым Преобразование вашего дома в экологичный заповедник›


    Категории: Напольные покрытия, Внутренняя отделка

    Теги: образцы бамбукового пола, образцы пола, образцы деревянного пола

    Правильное направление для укладки паркетных полов | Руководства по дому

    Крис Дезил Обновлено 9 декабря 2018 г.

    Хотя личные предпочтения являются важным фактором, направление, в котором вы используете паркетные доски, регулируется визуальными и структурными рекомендациями.Визуальное соответствие обычно требует, чтобы доски располагались подальше от главного входа в комнату, но структурная целостность требует, чтобы они располагались перпендикулярно балкам пола. При укладке пола во всем доме структурные требования могут ограничивать соблюдение определенного направления повсюду, если вы не укрепите черновой пол.

    Sightlines

    Прокладка полов от главного входа в комнату к противоположной стене упрощает обзор и делает комнату менее загруженной.Поэтому в большинстве случаев это предпочтительный выбор. При установке пола во всем доме главный вход обычно является ориентиром, а доски отходят от него. Если вы будете придерживаться одного направления по всему дому, доски могут пересекать входы в некоторые комнаты. Хотя вы всегда можете изменить направление пола в дверных проемах, чтобы предотвратить это, вы также должны учитывать направление балок.

    Конструкция

    Специалисты по напольным покрытиям рекомендуют укладывать половые доски перпендикулярно балкам перекрытия в доме с фанерным черным полом.Установка их параллельно создает вероятность того, что пол будет провисать между балками и открывать зазоры между досками или, что еще хуже. Если вы предпочитаете схему, при которой доски должны располагаться параллельно балкам, вам необходимо укрепить черновой пол, добавив слой фанеры толщиной 3/8 дюйма. Старые дома с 1-дюймовыми досками, идущими по диагонали к балкам, могут поддерживать доски пола, идущие параллельно балкам. Если черновой пол представляет собой бетонную подушку, эти конструктивные соображения не применяются.

    Укладка полов по диагонали

    Установка по диагонали так же устойчива, как и установка, проходящая перпендикулярно балкам, и создает интересный визуальный эффект, который особенно хорошо работает в больших помещениях.Хотя диагональ 45 градусов является наиболее распространенной, это не единственная возможность. Пол, слегка наклоненный по отношению к стене — возможно, всего на 10 градусов — может помочь визуально связать эту стену друг с другом в другой комнате и создать объединяющий принцип. Установка по диагонали требует больше работы и требует больше древесины, потому что при выполнении угловых пропилов получается больше непригодных для использования обрезков.

    Рекомендации

    При укладке первого ряда пола важно учитывать возможность того, что стены не прямые.Если вы используете дверной проем или одиночную стену в качестве единственного ориентира, вы можете компенсировать большой угол в конце установки. Это не только усложнит вам работу, но и повлияет на внешний вид пола. Поэтому идеальное направление для напольного покрытия может быть под небольшим углом по отношению к дверному проему, а не перпендикулярно ему. Чтобы найти угол, вам потребуются тщательные измерения стен во всех комнатах, в которых вы укладываете пол.

    8 типичных рисунков деревянных полов

    Обновлено 23 декабря 2020 г.

    Люди создают образцы деревянных полов на протяжении тысячелетий — и легко понять почему.

    Деревянные полы с рисунком — от классического вида горизонтальных полос до элегантного паркета в елочку — просто потрясают!

    Однако: некоторые из самых красивых деревянных полов может быть непросто установить. Для раскроя и укладки этих конструкций требуется лот, знаний и опыта.

    Перевод: некоторые из этих рисунков могут быть не лучшими деревянными полами, сделанными своими руками, для новичков или даже для домовладельцев, которые устанавливают пол с ограниченным бюджетом.

    Кроме того, некоторые типы деревянных полов подходят для определенных рисунков, но не подходят для других. И некоторые из этих великолепных узоров можно укладывать даже на полы, не являющиеся натуральным деревом!

    По сути, есть тонн информации, которую вам нужно знать о конструкции деревянных полов. Вот почему мы составили это руководство по 8 типичным образцам деревянных полов. Мы расскажем вам все, что вам нужно знать о каждом из них, от их внешнего вида до простоты (или сложности) установки.

    Не верите? Тск, цк. Читай дальше, Сомневающийся Томас (ина)!

    PS: Если после прочтения у вас возникнут какие-либо вопросы о рисунках деревянных полов, напишите нам! Мы всегда рады помочь.

    №1. Образцы горизонтальных полос

    Горизонтальные деревянные полы — неизменный фаворит. Посмотрите любое шоу по дизайну интерьера, и вы увидите, как горизонтальные полосы могут сделать комнату больше и просторнее.

    Если вы выбираете горизонтальный деревянный пол, вам повезло.Поскольку эта конструкция является отраслевым стандартом, вы сможете воспользоваться преимуществами бесконечного количества вариантов напольных покрытий, представленных на рынке.

    Что такое плавающие полы, соединяемые вместе?

    Полы с защелкивающимся соединением — это именно то, на что они похожи: полы, в которых используются специальные канавки, которые «сцепляются» вместе, как части головоломки. Не нужно ничего приклеивать или прибивать гвоздями — просто соедините части вместе и положите новую поверхность на черновой пол (и если вам интересно, что такое черновой пол, это просто необработанная поверхность под готовой поверхностью).

    Так что же такое плавающий пол? Это одна из этих соединяющихся друг с другом поверхностей! Они получили свое название, потому что они «плавают» поверх вашего чернового пола, на самом деле не прикрепляясь. У плавающих полов есть некоторые недостатки, но их установка удивительно проста, экономит ваше время и деньги.

    Пример: паркетную древесину часто можно купить в виде соединяемого изделия, что означает, что затраты на установку паркетных полов обычно меньше, чем затраты на укладку массивных паркетных полов.

    Какое отношение плавающие полы имеют к рисунку деревянного пола?

    Почему это важно, когда речь идет о рисунках деревянных полов? Рад, что ты спросил! Поскольку плавающие полы с защелками почти всегда устанавливаются в виде горизонтальных полос, это, безусловно, самый дешевый вариант укладки деревянного пола.

    При этом вы также можете добиться этого вида (и ценового диапазона) с некоторыми другими материалами.

    Ламинат также обычно укладывают в виде горизонтальных полос

    Что такое ламинат и зачем его использовать? Ламинированные полы — одна из самых распространенных альтернатив деревянных полов.Он доступен по цене, долговечен и может выглядеть как что угодно.

    Лучше всего то, что его почти всегда можно купить в виде собираемого продукта. Это означает, что он идеально подходит для деревянного пола, не нуждающегося в резке под углом. Не верите нам? Сравните ламинат и паркетные полы рядом, и вы поймете, почему в наши дни так много людей выбирают такие изделия из ламината, как RevWood.

    И раз уж мы говорим о ламинате…

    Полы из виниловых досок (LVT) также обычно устанавливаются таким образом

    Если вам нужен водостойкий и устойчивый к царапинам пол, LVT (виниловая планка) — отличный выбор.

    Один из лучших видов виниловых напольных покрытий на рынке сегодня. Виниловые планки изготовлены из 100% синтетических материалов. Он прочный, невероятно реалистичный и является самым быстрорастущим сектором индустрии напольных покрытий. И, как и ламинат, его обычно продают как полы, соединяемые вместе.

    По сути, горизонтальная полоса — это образец деревянного пола для большинства альтернативных пород древесины

    Обо всем этом: думаете ли вы о покупке лиственных пород, великолепного ламината, имитирующего древесину, или даже от лучших производителей виниловых полов, это не имеет значения. Все эти материалы можно укладывать в виде горизонтальных полос.

    №2. Шаблоны с диагональными полосками

    Мы знаем, что это лот, информации! Мы обещаем, что с этого момента мы будем говорить только о только о рисунках деревянных полов. Итак: поговорим о диагональной полосе!

    Рисунок деревянного пола с диагональными полосами — это именно то, что вы ожидаете — деревянные доски, расположенные под углом 45 градусов к краям комнаты.

    Диагональные полосы также очень легко установить

    Красиво и легко укладывается (даже для проектов полов своими руками), обычно диагональные планки можно установить относительно легко.Почему? потому что установка этого рисунка точно такая же, как установка горизонтального рисунка полос, только ориентирована под другим углом к ​​вашим стенам!

    Перевод:

    можно также получить с помощью соединяемых полов

    А это значит, что стоимость деревянных полов останется относительно низкой. Кроме того, вы сможете выбирать между массивной древесиной, искусственной древесиной или такими альтернативами, как виниловая доска или ламинат. Итак, выбираете ли вы лучший паркетный пол или первоклассный пол из искусственного дерева, этот рисунок деревянного пола легко (и доступен) получить.

    Диагональные планки открывают небольшие помещения

    Диагональные узоры отлично подходят для «открывания» комнат, создавая иллюзию глубины. Вот почему они так хороши для небольших комнат, в которых может не быть много места.

    Просто помните: диагональные рисунки требуют большего раскроя

    Поскольку вы выполняете установку от углов комнаты наружу (а не от краев комнаты наружу), диагональные узоры требуют от вас обрезки большего количества древесины до нужного размера. Это увеличит ваши затраты на рабочую силу, независимо от того, какой тип напольного покрытия вы используете.

    И это может увеличить цены

    Имейте в виду, что некоторые типы деревянных полов труднее разрезать по размеру. Одним из недостатков напольных покрытий из гикори, например, является то, что они могут затупиться пильными полотнами из-за своей твердости. Поэтому установка гикори или другой твердой породы дерева может быть не самым дешевым вариантом, если вам нужен узор из диагональных полос.

    С другой стороны, этот рисунок деревянного пола, вероятно, не сильно повлияет на стоимость укладки виниловых досок, поскольку виниловые доски очень легко разрезать по размеру.

    №3. Выкройки разной ширины

    Предоставлено Shaw

    Шаблоны разной ширины похожи на горизонтальные шаблоны, но в них используются (как вы уже догадались) доски разной ширины!

    Подобно горизонтальным полосам, эти рисунки делают напольное покрытие одним из самых простых в установке. Если вы выберете монтаж с помощью гвоздя или клея, это будет несложно. Однако, если вы выберете установку с защелкиванием, вам необходимо убедиться, что все эти доски имеют один и тот же тип механизма защелкивания.Ведь даже самый прочный деревянный пол настолько прочен, насколько прочен его укладка!

    А если вы устанавливаете водостойкий деревянный пол, соединения между досками могут повлиять на водонепроницаемость пола.

    Рисунки полов разной ширины очень востребованы

    И это как комплимент! В наши дни всем нравятся образцы деревянных полов разной ширины. Они отлично смотрятся как в современном, так и в классическом дизайне комнат, поэтому производители обращают на это внимание.На рынке постоянно появляется все больше и больше моделей разной ширины.

    Это означает, что теперь вы можете покупать древесину разной ширины с защелкиванием

    В наши дни некоторые из лучших производителей деревянных полов даже продают деревянные доски разной ширины, соединяемые вместе. И мы думаем, что это потрясающе . Это означает, что вы можете легко получить этот рисунок деревянного пола, не платя за квалифицированную установку!

    №4. Паркет в елочку

    Согласимся, паркет в елочку — это * шеф-поварский поцелуй *.Елочка с классическим дизайном, который часто можно увидеть в музеях и дворцах, — один из тех рисунков деревянных полов, которые одновременно шикарны и сдержаны.

    Интересный факт: первые рисунки в виде елочки вообще не были сделаны из деревянных полов. Во времена Римской империи и средневековья мостки из булыжника и кирпича строились в стиле «елочка».

    Елочка также относительно проста в установке

    Поскольку у него нет угловых стыков, вы можете получить пол в елочку со всеми типами деревянных полов и , с некоторыми вариантами соединения, такими как ламинат и LVT.

    Однако: характерный узор может затруднить установку. А если вы покупаете паркетные полы, вы не хотите, чтобы они были потрачены впустую из-за неточных разрезов. Наш совет: наймите для этого профессионала!

    Мы тоже обожаем узоры в елочку на бамбуковом напольном покрытии

    Если вы искали лучший бамбуковый пол, то наверняка знаете, что он красивый и бывает как в прочном, так и в искусственно созданном виде. А если вы сравните бамбуковый пол с ламинатом, то поймете, что он тоже очень прочный.

    Но не забывайте — вы также можете украсить его великолепным деревянным полом, например, паркет в елочку! Ознакомьтесь с плюсами и минусами бамбуковых полов для получения дополнительной информации.

    № 5. Паркет Шеврон

    Полы Chevron возникли в конце 15 — начале 16 веков и также известны как point de hongrie — отсылка к вышивке крестиком, которая вдохновила дизайн.

    Помните: шеврон и елочка — это

    , а не одинаковые рисунки деревянного пола

    Отметим, что шевронный паркет отличается от паркета «елочка», но неподготовленному глазу их легко спутать.Самый простой способ определить разницу — заметить, что «елочка» состоит из углов в 90 градусов, а рисунок деревянного пола «шеврон» состоит из углов в 45 градусов.

    Паркет Chevron сложнее укладывать

    К сожалению, из-за этих угловых пропилов может быть намного сложнее (если невозможно) получить шевронный рисунок паркета с помощью неспециализированного соединяемого изделия.

    На картинке ниже вы можете видеть, что паркет с шевронами нужно резать под углом 45 градусов, а это значит, что вам нужно нанять профессионала для этого.И под этим мы подразумеваем настоящего установщика , а не закулисных «установщиков», с которыми работают субподрядчики Home Depot и Lowe’s.

    Это тоже может сделать его дороже

    Поскольку его нужно резать под углом (и не часто продается в вариантах с защелкиванием), этот паркет может быть немного дороже, чем некоторые другие в этом списке.

    Однако: многие из лучших производителей паркетных полов продают паркетную древесину как с защелкиванием, так и с установками для крепления гвоздями / клеем и .Есть некоторые недостатки искусственной древесины, но универсальность не является одним из них. Это означает, что вы можете использовать лучшие деревянные полы для изготовления шевронного паркета, если знаете, какой тип купить.

    Дополнительно: некоторые альтернативы паркету сейчас продаются , в частности по этой схеме. Найдите ближайший к вам магазин напольных покрытий и спросите об этом!

    №6. Выкройки квадратных корзин (также известные как шахматные доски)

    Образцы квадратных корзин, также известные как образцы шахматной доски, — еще одна классика.Если вы когда-нибудь бывали в квартире в Нью-Йорке, вы точно знаете, о чем мы говорим. Создание этих рисунков деревянного пола может быть выполнено с использованием контрастных досок, применяемых попеременно.

    Эти рисунки деревянного пола всегда в моде

    Если вы ищете рисунок деревянного пола, который будет оставаться модным, вы не могли бы найти ничего лучше, чем квадратное плетеное полотно. Они были самыми популярными в середине столетия, но если цены на квартиры в Нью-Йорке могут служить индикатором, они всегда будут в моде.

    К сожалению, квадратное плетеное полотно создать непросто.

    Опять же: это зависит от типов деревянных полов, которые вы используете, и эффекта, который вы пытаетесь создать, но эти рисунки деревянного пола могут быть трудными для достижения с помощью соединяемых между собой плавающих полов.

    Кроме того, сборные деревянные полы в виде сборных шахматных корзин могут быть дорогими.

    Квадратная плитка отлично подходит для мозаичного рисунка пола

    Если вы хотите отказаться от деревянного рисунка корзины и перейти на шахматную доску, это на самом деле довольно легко сделать.Если вы потратили какое-то время на то, чтобы сравнивать плиточные полы с деревянными, вы знаете, что есть некоторые типы плитки, которые выглядят и как дерево. Просто чередуйте более темные и более светлые плитки, и вы окажетесь в тени!

    Плитка под дерево предлагает фантастический способ получить шахматную доску с ограниченным бюджетом.

    И, говоря о плитке, не забывайте о пробке!

    Хотя мы предпочитаем не называть это «искусственным деревянным полом», пробка — это отличное квази-дерево , поскольку оно изготовлено из коры деревьев.А поскольку лучшие варианты полов из пробки бывают самых разных цветов и текстур, некоторые из которых выглядят так же, как древесина твердых пород, вы можете легко получить рисунок деревянного пола с помощью этого материала.

    Еще лучше, вы можете найти пробку с липкой подложкой. Если вы когда-нибудь слышали о ковровой плитке, которую можно наклеивать и отклеивать, то в основном это та же концепция. Просто снимите подложку и разложите их по узору! Убедитесь, что вы ознакомились с плюсами и минусами пробкового пола. Пробка — это супер крутой, экологически чистый вариант, а большинство недостатков пробкового пола просто проявляются по вкусу.

    № 7. Окрашенные образцы деревянного пола

    Нам нравятся рисунки из окрашенных деревянных полов, потому что они могут сделать что-то особенное из любого деревянного пола!

    Покраска — отличный способ оживить существующие полы

    Покраска — отличный способ добавить свежий дизайн к вашим старым деревянным полам (вы даже можете отбелить свои деревянные полы, если вам так хочется). Вы часто увидите этот подход в Новой Англии, где многие люди красят полы для соляриев. .

    Это еще и отличный способ повысить прочность

    Если вы ищете лучший деревянный пол для собак или других домашних животных, вы обнаружите, что краску можно использовать в качестве дополнительного слоя защиты от царапин и потертостей.

    Интересный факт: вы можете даже нарисовать рисунок деревянного пола на бетоне. Да, вы правильно прочитали! Бетонный пол, который выглядит как дерево, на удивление великолепен, а невероятно долговечен. Если вам нужно переделать пол в прихожей (или если вы ищете варианты напольного покрытия для улицы), бетон может стать отличным выбором.

    № 8. 3D Паркет

    Если вам когда-либо довелось побывать в великих усадьбах Европы (и если да, то мы завидуем), вы можете узнать 3D паркетный пол. Это смелый, красивый и, осмелюсь сказать, триповый стиль напольного покрытия, который использовался веками.

    3D паркет — это непросто

    легко достичь

    К сожалению, иллюзию трехмерного пола создать непросто. Это требует опытного установщика, большого количества времени и большого количества древесины.Все должно быть обрезано по размеру, а это значит, что вам нужно будет нанять кого-то, кто действительно знает, что они делают.

    Наш совет? Обратитесь в местный магазин напольных покрытий. Они знают все это от и до.

    Но этот рисунок деревянного пола абсолютно потрясающий

    потрясающий

    Возможно, это не самый простой в установке пол, но нельзя отрицать, что 3D-паркет просто потрясающий. А если вы решите установить его у себя дома, можете быть уверены, что станете абсолютным законодателем моды.Вы только посмотрите на картинку выше!

    И позволяет использовать различные породы дерева

    Еще одна забавная особенность 3D-паркета: он позволяет использовать разные породы дерева для создания эффекта. Вы действительно не можете быть более персонализированными, чем это. Хотите внешнего вида пол из эбенового дерева и пол из ясеня ? Объедините их в узор паркета!

    Бонус: поскольку каждый из этих видов древесины имеет разный возраст и патину, ваш пол навсегда останется уникальным.

    Заключение: правда о рисунках деревянного пола…

    … что они хороши настолько, насколько хороши ваши материалы и человек, их устанавливающий. Если вы работаете с некачественной древесиной, ваши узоры не получатся популярными.

    Если вы работаете с некачественным установщиком, ваши шаблоны никуда не денутся. Наш совет? Если вам нужны полы из твердых пород дерева, вам нужно сразу обратиться к их источнику: в местный магазин напольных покрытий в вашем районе.

    Независимые продавцы напольных покрытий знают, о чем они говорят, и могут помочь вам с даже самыми сложными рисунками деревянных полов.Какой большой коробочный магазин может это сделать?

    Еще не готовы купить? Ознакомьтесь с этими другими ресурсами, чтобы найти пол своей мечты!

    И, как всегда, если у вас есть какие-либо вопросы, обращайтесь напрямую к нашей профессиональной команде!

    Как установить настил Click Flooring (Руководство по проекту)

    Фото: onflooring.com

    За последнее десятилетие инженерные паркетные полы развивались семимильными шагами, делая укладку деревянных полов под ногами для домовладельцев более доступной, чем когда-либо прежде.Отчасти это связано с тем, что паркетные доски удобны для самостоятельной установки. Напольные покрытия «защелкивающиеся вместе» — самые простые из всех, не требующие ни клея, ни гвоздей. Конструкция с выступом и пазом позволяет доскам просто соединяться и плавать, так сказать, по черному полу. Даже относительно опытный домашний мастер может установить настил с защелкой, используя основные инструменты и несколько недорогих, легко доступных расходных материалов. Прочтите, чтобы узнать, как это делается.

    Инструменты и материалы

    Step 1

    Как и полы из массивной древесины, изделия из дерева чувствительны к влаге, попеременно сжимаясь и расширяясь при колебаниях температуры и влажности.Таким образом, первый шаг в установке настила с защелкой — это принести доски, удалить всю упаковку и дать приобретенному напольному покрытию время, чтобы адаптироваться к условиям вашего помещения. Обычно достаточно периода от одного до пяти дней. Это может показаться несколько затруднительным, но проявление терпения — лучшее, что вы можете сделать, чтобы убедиться, что половицы не расслаиваются и не расслаиваются со временем.

    Фото: lumberliquidators.com

    Step 2

    Независимо от материала чернового пола, проверьте его влажность с помощью измерителя влажности, чтобы убедиться, что оно не превышает 12 процентов.Затем используйте уровень, чтобы убедиться, что черный пол лежит если не идеально ровно, то в пределах уклона 1/8 дюйма по любому заданному радиусу шести футов. Внесите необходимые корректировки, прежде чем переходить к укладке гидроизоляции и / или подложки, рекомендованной производителем.

    Step 3

    Пришло время спланировать стратегию установки. Лучше всего устанавливать половицы так, чтобы они проходили параллельно самому длинному измерению в комнате. Возможно, вы захотите высушить хотя бы часть материала, чтобы доказать не только то, что ваша стратегия будет работать, но и то, что у вас достаточно напольного покрытия для выполнения работы.Прежде чем продолжить, осмотрите все доски на предмет повреждений и дефектов.

    Step 4

    Когда вы готовитесь к установке первого ряда половиц, удалите несколько досок как минимум из трех разных коробок (обычно инженерные изделия упаковываются по длине). Выложите ряд досок в произвольной последовательности, затем возьмите первую доску и поместите ее в угол так, чтобы сторона с пазами была обращена в сторону от стены. Поместите распорки между стеной и краями доски, которые соприкасаются со стеной.Повторите процесс с дополнительными половицами, протягивая их вдоль стены и сцепляя вместе короткие концы любых совпадающих досок (хотя полная фиксация невозможна, пока вы не положите второй ряд). Скорее всего, вам придется обрезать последнюю доску нужного размера. Измерьте расстояние от стены до переднего края предпоследней доски, затем обрежьте последнюю половицу до этой длины, оставив немного места для распорки.

    Шаг 5

    Теперь установите второй ряд.Чтобы стыки между рядами не совпадали, начните этот второй пробег с доски, конец которой находится на расстоянии не менее шести дюймов от ближайшего стыка в начальном ряду. Не забудьте разместить прокладку между первой доской и стеной. Затем вставьте длинный шпунт этой первой доски в паз первого ряда пола. Чтобы гарантировать надежное соединение между досками, следите за тем, чтобы грязь и мусор не попали в канавки.

    Шаг 7

    Продолжайте укладывать половицы по всей площади комнаты, пока не дойдете до последнего ряда.Здесь вы можете обнаружить, что оставшегося места недостаточно для размещения полного пансиона. В этом случае измерьте доступное пространство, а затем отрежьте столько досок, сколько необходимо, до нужной ширины. Если вы столкнулись с проблемой зазора, которая мешает вам зафиксировать любую из этих последних досок в канавке соседнего предпоследнего ряда, просто сделайте следующее: с помощью универсального ножа выровняйте шпунт у края досок, который не будет установите в противном случае, затем закрепите их на месте с помощью столярного клея.

    Шаг 8

    Удалите распорки по периметру комнаты и в промежутке, который они занимали, установите переходные молдинги прямо на черный пол. Также рекомендуются прямоугольные или плинтусные молдинги, установленные у стены (но не обязательно).

    Leave a Comment

    Схема подключения проточного водонагревателя в квартире: Как подключить проточный водонагреватель к электросети и смесителю в квартире.

    Как подключить проточный водонагреватель, необходимые инструменты

    На чтение 10 мин Просмотров 1.1к.

    Не каждый дом или даже квартира могут быть подключены к центральной системе горячего водоснабжения, поэтому у владельцев жилой недвижимости возникает необходимость устанавливать разные приспособления, обеспечивающие постоянное наличие горячей воды в доме. Отличным выбором для этого считается установка проточного водонагревателя, выступающего в качестве качественного, надежного и долговечного оборудования, нагревающего воду при процессе ее поступления в сантехнические приборы. Данные устройства представлены на рынке во многих видах, отличающихся мощностью, внешним видом, размерами, стоимостью и иными параметрами. Важно грамотно выбрать изделие, а также знать, как подключить проточный водонагреватель к основным сантехническим приборам дома. Выполнить все процессы несложно, поэтому допускается реализовать их своими руками. Следует отличать проточный нагреватель от накопительного, так как они по-разному подключаются к системе электроснабжения.

    Необходимые инструменты и материалы

    Подключение проточного водонагревателя должно производиться с использованием подходящих инструментов и материалов. Весь процесс делится на три крупных этапа:

    • подключаемый элемент монтируется на выбранное место на стене жилого помещения;
    • он подключается к электричеству;
    • далее подсоединяется к системе холодного водоснабжения.

    Схемы проточных водонагревателей разного вида обладают практически одинаковыми параметрами, поэтому для установки любого типа требуются инструменты и материалы:

    • для монтажа конструкции требуется дрель, оснащенная подходящими сверлами, причем их выбор зависит от того, из какого материала выполнена стена помещения, где планируется выполнять монтажные работы, так как стандартные сверла для бетона не будут подходить для плиточного покрытия;
    • для крепежа устройства требуются дюбели с саморезами;
    • для подключения к электричеству требуется медный провод с тремя жилами, оснащенный качественной двойной изоляцией, причем сечение должно быть минимально равно 2,5 кв мм;
    • молоток, отвертки, газовый ключ, плоскогубцы, рожковый ключ;
    • для герметизации различных соединений применяется ФУМ лента;
    • для подключения проточного водонагревателя к системе холодного водоснабжения требуется труба, причем оптимальным выбором считаются металлопластиковые изделия.

    Инструменты и материалыПроточный электрический водонагреватель

    При процессе выбора места расположения конструкции учитывается, что она должна быть на уровне головы взрослых людей, чтобы предотвратить перегрев оборудования или его заполнение водой.

    Этапы подключения проточного водонагревателя

    После подготовительных работ можно приступать к непосредственному монтажу. Он делится на несколько крупных этапов, причем каждый из них является значимым и важным, так как от грамотного выполнения всех задач зависит идеальный результат работы.

    Выбор места

    Первоначально важно определиться с местом расположения оборудования. Установить проточный водонагреватель надо правильно, поэтому при выборе места монтажа учитываются рекомендации специалистов:

    • важно, чтобы пользоваться конструкцией было удобно для непосредственных пользователей, так как обычно на внешней панели располагаются разные кнопки для управления бойлером;
    • не допускается, чтобы на прибор попадала влага во время работы, так как это может стать причиной короткого замыкания, а также поломки дорогостоящего оборудования;
    • во время выбора места учитывается удобство подводки к водонагревателю электрической проводки и труб холодного водоснабжения;
    • допускается выполнять установку на любую стену, так как проточные изделия не обладают большими размерами, поэтому на стену не будет оказываться существенное воздействие.

    Варианты расположения водонагревателя

    Как только оптимальное месторасположения для установки проточного водонагревателя своими руками будет выбрано, наносится на него разметка. Для этого необходимо пользоваться уровнем и карандашом.

    Нанесению разметки уделяется много внимания, так как не допускается, чтобы нагреватель воды был установлен с какими-либо перекосами или неровностями, поскольку это негативно скажется на эффективности его применения, а также на сроке его службы. По крышке изделия отмечаются на стене места расположений отверстий для крепления. После этого с помощью дюбелей и саморезов конструкция прикрепляется к стене помещения при ориентации на заранее нанесенную разметку.

    Чаще всего проточные водонагреватели выпускаются в комплекте со всеми необходимыми элементам для крепежа, но нередко приходится сталкиваться с тем, что дюбеля являются чрезмерно короткими, поэтому невозможно прикрепить оборудование к стенам, на которых имеется значительный слой из штукатурки. Поэтому придется дополнительно покупать подходящие крепежи.

    Устройство проточного водонагревателяНюансы подключения

    Подключение к водопроводу

    Далее следует разобраться, как подключить проточный водонагреватель в квартире к системе холодного водоснабжения. Для этого выбирается один из возможных методов. Простой метод используется обычно новичками. Он предполагает, что откручивается первоначально с душевого шланга лейка, после чего он прикрепляется к входу воды в оборудование. Смеситель далее устанавливается в положение душ, после чего можно пользоваться обогревателем по его назначению. Если перекрывается ручка в положение кран, то будет поступать из крана холодная вода. Такой метод обычно применяется для временного решения проблемы, связанной с отсутствием горячей воды в квартире, например, когда произошла поломка в централизованной системе. Для основного способа получения горячей воды он считается неподходящим.

    Второй достаточно сложный метод предполагает выполнять установку бойлеров, использующихся в качестве основных элементов для получения горячей воды. Для этого применяется отвод, предназначенный для подключения стиральной машины. Приобретается тройник, а также подготавливается фум лента. После прикрепления тройника к отводу, устанавливается кран, позволяющий регулировать поступление холодной воды к водонагревателю, а также это облегчит управление устанавливаемой температуры в оборудовании. Во время выбора места расположения крана учитывается, что он должен находиться в доступном и удобном месте, а также не допускается, чтобы его перекрывали какие-либо коробы или иные элементы. К этому крану от водонагревателя прокладывается трубопровод, причем чаще всего для этого используются металлопластиковые трубы. Допускается применять пластиковые трубы или пользоваться гибкой подводкой.

    Для эстетичного внешнего вида всего помещения желательно прокладывать трубы таким образом, чтобы они не были видны, а если это сделать невозможно, то они закрываются коробами.

    Таким образом, разобравшись в том, как подключить проточные водонагреватели к системе водоснабжения, каждый владелец жилой недвижимости сможет легко справиться с этим процессом своими силами.  Если для подключения используются трубы, то все резьбовые соединения должны оставаться в свободном доступе, поэтому их нельзя замуровывать в стены или закрывать какими-либо герметичными и целостными конструкциями.

    Подключение к смесителюМонтаж к водопроводуСледует использовать обратный клапан

    Подключение к электричеству

    Как установить проточный нагревательный прибор? Для этого надо не только подключить его к холодному водоснабжению, но и к электричеству. Большинство современного оборудования являются мощными устройствами. Их мощность может варьироваться от 3 до 9 кВт. Поэтому для их грамотного монтажа желательно выделить отдельную электрическую линию, оснащенную автоматом УЗО, чтобы в случае какого-либо непредвиденного перебоя в сети прибор автоматически отключался от электричества. Не допускается для такого мощного электрического прибора пользоваться обычными розетками, так как чаще всего в них заземление является некачественным.

    Расположение розетки в ванной комнатеРозетка для ванной комнаты

    Так как выделяется для оборудования отдельная электрическая линия, желательно все работы проводить в процессе осуществления капитального ремонта в доме или квартире. Для этого все провода прячутся в штробах, сделанных в стенах помещений. Желательно укладывать все кабеля в специальные коробы, обеспечивающие защиту от возгорания. Непременно выбирается качественная розетка, обладающая хорошим заземлением.

    При подключении проводов к зажимам обязательно учитывается правильная фаза. Подключение прочного водонагревателя к электричеству непременно осуществляется до того момента, пока поступит вода. Сам процесс работы с электрической проводкой считается достаточно сложным, поэтому если у владельца помещения отсутствует опыт работы, то желательно доверить процедуру специалистам. Схема подключения является простой только для квалифицированных электриков.

    Для грамотного монтажа рекомендуется следовать советам специалистов:

    • во время работы используются только те насадки, которые продаются в комплекте к оборудованию;
    • подключать прибор следует непосредственно к электрощиту дома, поскольку если выполнить этот процесс к обычной розетке, то возможны разные проблемы в электроснабжении дома;
    • для работы рекомендуется выбирать медный кабель, обеспечивающий высокое качество установки;
    • обязательно монтируется УЗО в качестве предохранительного автомата, так как приходится работать с мощным и сложным устройством;
    • желательно изначально выбирать такое место установки, которое будет оптимальным не только для использования прибора по назначению, но и для его подключения к разным системам, чтобы в процессе работы не возникали сложности;
    • нельзя, чтобы под нагревателем располагалась кухонная плита или холодильник, а также другое электрическое оборудование, так как если в процессе эксплуатации возникнет протечка, то могут сломаться приборы, а также нарушится проводка в квартире.

    Таким образом, если следовать основным рекомендациям специалистов, то обеспечивается быстрая и качественная установка. При точном следовании инструкции не будет возникать никаких проблем, а также уже в процессе эксплуатации прибора не будут образовываться какие-либо сложности.

    Схема подключения электропитанияСхема заземления

    Частые ошибки

    Подсоединить проточный водонагреватель на самом деле очень легко к разным коммуникационным системам, однако если не разобраться в этом вопросе заранее, а также не обладать опытом работы, то велика вероятность допустить несколько серьезных ошибок. Они негативно влияют на работоспособность и срок службы всего оборудования.

    Наиболее частыми ошибками являются:

    • такое мощное оборудование подключается к имеющейся электрической системе без выделения отдельной линии, что приводит к перезагрузке системы, так как она не может справиться с такой нагрузкой, поэтому часто выбивает пробки, а также наблюдается нестабильность работы разных электрических приборов;
    • включение прибора производится до его подключения к водопроводной системе, что может привести к нарушению его работы;
    • для его подсоединения к водопроводу используются неподходящие трубы или иные элементы;
    • трубы прокладываются удобным способом, однако не учитывается, что они существенно портят внешний вид любого помещения, поэтому после установки нагревателя может ухудшиться интерьер комнаты;
    • неправильно рассчитывается мощность прибора, поэтому из крана течет холодная или горячая вода, что приводит к отсутствию комфортности в его постоянном применении по назначению;
    • неправильно были соединены электрические провода, поэтому возникают короткие замыкания или иные проблемы в работоспособности оборудования;
    • неграмотно выбирается месторасположения водонагревателя, поэтому появляются сложности и неудобства в процессе его использования, связанные с отсутствием возможности для свободного регулирования его функций.

    Таким образом, каждый человек, который самостоятельно устанавливал проточный водонагреватель своими силами, сталкивался с определенными сложностями, поэтому чтобы предотвратить возможные ошибки, рекомендуется предварительно тщательно изучить правильную инструкцию. В результате обеспечивается грамотная установка прибора, гарантирующего постоянное поступление в жилую недвижимость теплой воды. Это существенно повышает комфортность проживания в любой квартире или доме, в котором отсутствует подключение к центральному горячему водоснабжению. Нередко устанавливается проточный водонагреватель в качестве вспомогательного источника горячей воды в случае, если будут проблемы в центральной системе.

    К электропитанию нужно подключать оборудование внимательноПодключите нагреватель к водопроводуОсобенности монтажа

    Видео

    https://www.youtube.com/watch?v=HqbEwBmHxkI

    Как подключить проточный нагреватель к водопроводу?

    Как вы уже знаете, водонагреватели бывают накопительные и проточные. И те и другие с успехом используются при отсутствии централизованного горячего водоснабжения.

    Накопительные водонагреватели более громоздкие за счет наличия бака, в котором происходит нагрев воды, и требуют наличия свободного места для своей установки.

    Несомненным плюсом накопительных водонагревателей можно считать возможность включения в обычную электрическую розетку без прокладки дополнительного электрического кабеля от щитка на лестничной площадке.

    К минусам можно отнести продолжительное время нагрева воды и ограниченный объем нагреваемой воды.

    Проточные нагреватели выгодно отличаются своей компактностью. Монтируются непосредственно на водоразборный кран или душевую лейку, позволяя принимать душ, когда нет горячей воды.

    Проточный водонагреватель не заставляет вас ждать, пока нагреется вода и греет ее буквально на лету.

    Количество нагреваемой воды в случае использования водонагревателя проточного типа не ограничено – вода греется в течение всего времени, пока открыт водоразборный кран.

    Потребление электроэнергии происходит только во время пользования водой, тогда как в накопительном водонагревателе термостат периодически включает подогрев воды для поддержания ее заданной температуры в баке.

    Поэтому многие, задумываясь, какой водонагреватель выбрать, отдают предпочтение нагревателю проточного типа.

    Какие бывают проточные водонагреватели?

    Проточные водонагреватели могут быть безнапорными и напорными.

    Безнапорные нагреватели ставятся непосредственно на водоразборный кран или душ и обслуживают только одну водоразборную точку.

    Напорные водонагреватели способны раздавать воду одновременно нескольким потребителям и в этом случае их подключение ничем не отличается от подключения к водопроводу накопительных водонагревателей.

    Давайте рассмотрим подключение проточных нагревателей обоих видов более подробно.

    Как правильно подключить к водопроводу проточный нагреватель

    Подключение водонагревателя зависит от его конструкции.

    В самом простом случае, проточный водонагреватель подключается к трубе холодной воды, как показано на рисунке ниже:

    Нагрев воды происходит сразу же после открытия крана.

    Как видите, в этом случае горячая вода будет подаваться только в душевую лейку.

    В зависимости от необходимости, нагреватель может устанавливаться так, чтобы обеспечить горячую воду в кране умывальника, в душе или и в кране и в душе:

    Проточный водонагреватель, обеспечивающий горячую воду и в кране и в лейке душа одновременно, показан на фото ниже:

    Такие способы подключения предполагают установку одного водонагревателя на одну водоразборную точку:

    Существуют более сложные решения, когда с помощью специальной обвязки можно использовать один безнапорный проточный водонагреватель на две водоразборные точки, как показано на схеме ниже:

    Цифрами на рисунке обозначено:
    1 – проточный водонагреватель;
    2 – смеситель с открытым краном горячей воды;
    3 – вентиль горячей воды;
    4 – вентиль слива воды из нагревателя;
    5 – тройник;
    6 – переключатель потока холодной воды;
    7 – гребенка;
    8 – излив;
    9 – кран горячей воды в положении «открыто»;
    10 – труба горячей воды от нагревателя;
    11 – труба холодной воды от водопровода.

    Как вы сами видите, конструкция получается громоздкая и не очень удобная в использовании.

    В этом случае проще установить накопительный водонагреватель или использовать напорный нагреватель проточного типа.

    Подключение напорного проточного водонагревателя выполняется, как показано на схеме ниже:

    При этом обеспечивается возможность отбора горячей воды во всех точках водоразбора – в кухонной мойке, умывальнике и душе одновременно.

    Во время централизованного горячего водоснабжения кран №1 открыт, а краны №3 и №4 закрыты. Горячая вода подается в систему от стояка горячей воды.

    Если в доме отключили горячую воду, то кран №1 нужно закрыть, а краны №3 и №4 открыть, чтобы холодная вода попала для нагрева в проточный водонагреватель.

    На схеме не показаны фильтры для грубой механической очистки воды от песка и других загрязнений. Обычно такие фильтры устанавливаются перед квартирными приборами учета воды (водосчетчиками) и ставить дополнительные фильтры перед нагревателем нет необходимости.

    Если у вас на вводе воды в квартиру не установлены фильтры, следует обязательно их установить, чтобы предотвратить выход водонагревателя из строя из-за плохого качества водопроводной воды.

    Ниже представлено видео, как подключить проточный водонагреватель Atmor Basic (для воспроизведения нажмите на треугольник):

    Как видите, подключить проточный водонагреватель к водопроводу не так уж и сложно. В следующий раз рассмотрим, как нагреватель подключается к электричеству.

    Смотрите также:

    • < Подключение стиральной машины к водопроводу
    • Как выбрать проточный электрический водонагреватель?>
    Добавить комментарий

    Установка и схема подключения проточного водонагревателя в квартире

    Установка проточного водонагревателя в квартире, как правило, нужна в двух случаях. Первый – чтобы на время профилактических или ремонтных отключений магистрали централизованной подачи горячей воды обеспечить минимальный комфорт для себя и родных. Второй – обустроить независимую систему горячего водоснабжения при отсутствии альтернатив в лице энергопоставляющих организаций. В зависимости от конечной цели, тип водонагревателей и способ их подключения могут существенно отличаться.[contents h3 h4]

    Стационарная установка

    При необходимости установки газового или электрического проточного водонагревателя в целях обеспечения горячей водой нескольких точек водораздачи, целесообразна покупка мощного прибора (от 8кВт и выше). Только в таком случае можно рассчитывать на горячую воду в нескольких кранах одновременно.

    Подключение электрического водонагревателя к сети

    Монтаж электрического бойлера, как правило, не вызывает трудностей – прибор этот компактен, поэтому выбор места для его установки практически не имеет ограничений.

    Полезно прислушаться к словам специалистов, которые советуют устанавливать водонагреватели любого типа поближе к точкам водоразбора. При этом лучше всего установить «проточник» на кухне, так как слив воды в кухонную мойку осуществляется намного чаще, нежели в ванну или душ.

    Подробная схема организации подключения водонагревателя к электросети

    Перед подключением электроприбора к сети требуется выполнить несложный подсчет. Прежде всего, требуется определить максимальную токовую нагрузку. Для этого достаточно взглянуть на номинальный рабочий ток пакетного выключателя, установленного перед счетчиком электроэнергии. К примеру, он рассчитан на 25А. Следовательно, суммарная электрическая мощность всех подключений равняется 25Ах220В=5500 Вт. В случае если даже ваш водонагреватель будет рассчитан именно на такой ток, мощности подключения окажется недостаточно, ведь в электросеть будут дополнительно включены и другие приборы – холодильник, телевизор, микроволновая печь и т.д. Если же вы выбрали маломощный прибор, то его можно включить в обычную электрическую розетку.

    Допустимая нагрузка в 5. 5кВт является недостижимой роскошью в квартире старого жилищного фонда. В старых домах максимум, что можно выжать из электропроводки – 16А (3.2кВт).

    Если вами запланирована установка проточного водонагревателя мощностью 8 кВт и выше, то единственным выходом из ситуации является модернизация проводки в квартире. Вам потребуется:

    • замена питающей линии кабелями увеличенного сечения;
    • замена автоматов на вводе;
    • замена электрического счетчика на трехфазный (при необходимости).

    Сразу скажем, что удовольствие монтажа трехфазной сети в квартире – недешевое удовольствие. Именно поэтому наиболее целесообразной является установка мощного проточного электрического водонагревателя (от 12кВт) в доме, оборудованном электроплитами. Там трехфазная сеть присутствует априори.

    Итак, вы решились на замену проводки. В таком случае вам понадобятся:

    • автоматы отключения, рассчитанные на ток не менее 63А;
    • трехжильный провод сечением не менее 4 кв.мм;
    • устройство защитного отключения (УЗО), рассчитанное на ток от 32А;

    ВАЖНО! Для подключения и монтажа новой электропроводки в квартире придется обратиться к специалистам ЖЭКа или энергопоставляющей организации. В противном случае ваши действия будут признаны незаконными.

    Схема подключения водонагревателя очень проста – достаточно соединить с фазой провод белого цвета, а с нулем – голубого. Провод в желто-зеленой оплетке – заземление. Для тех, кто незнаком с правилами безопасности, отметим, что соединение этого провода с рабочим нулем категорически запрещено. Кроме этого, рекомендуется дополнительно заземлить корпус прибора.

    Подключение к водопроводу

    Монтаж стационарного проточного водонагревателя не сложен, так как схема подключения очень проста – достаточно соединить входной патрубок бойлера (он маркирован синим цветом) к водопроводу с холодной водой, а выходной (красная маркировка) – к трубопроводу горячего водоснабжения. Подключить прибор можно как металлопластиковой трубой, так и полипропиленовой. Второй случай будет более надежным, так как не потребуется подтягивать соединения в процессе эксплуатации.

    Схема подключения водонагревателя по постоянной схеме

    Сам монтаж проводят поэтапно:

    • врезают тройники в трубопроводы с горячей и холодной водой;
    • к тройникам присоединяют шаровые краны. Для герметизации можно использовать как фум-ленту, так и паклю с пастой;
    • Со стороны входного патрубка водонагревателя желательно установить фильтр для очистки воды;
    • Соединяют соответствующие патрубки прибора с кранами, установленными на трубопроводах.

    Следует напомнить о том, что перед использованием бойлера требуется обязательно перекрыть кран горячей воды на вводе в квартиру, иначе горячая вода будет уходить в общедомовую сеть.

    youtube.com/v/i7Tt_zqVh7Y?fs=1&hl=ru_RU»/>

    Не забудьте также перед первым запуском и в случае длительного простоя водонагревателя не включать питание до тех пор, пока прибор не будет «развоздушен». Для этого достаточно открыть любой расходный кран горячей воды и дождаться ровного потока без воздушных пробок. Если этого не сделать, то может сработать защита от сухого включения, а при ее отсутствии ТЭН может выйти из строя.

    Временная установка проточного водонагревателя

    Временная установка «проточника» нужна при кратковременных отключениях горячей воды. Для таких целей обычно покупают маломощный (до 3.5кВт) водонагреватель. Лучше всего если бойлер будет укомплектован лейкой специальной конструкции или изливом (возможна также комплектация и тем, и другим).

    Еще один вариант подключения – использовать тройник

    Поскольку сила тока такого прибора обычно не превышает 16А, то его можно включить в обычную розетку. Важно только, чтобы она была качественной и имела заземление.

    Схема подключения водонагревателя к водопроводу также элементарна – достаточно отсоединить гибкую подводку холодной воды от смесителя на кухне или в ванной (в зависимости от места установки прибора) и подключить ее к вводу бойлера (он помечен синим цветом).

    При включении прибора очень важен порядок действий: сначала открывают кран смесителя, а напряжение на аппарат подают после появления воды на выходе из устройства. Такая схема не даст ТЭНу бойлера перегреться. С такой же целью прибор сначала отключают от сети, а затем перекрывают подачу воды. К слову, ее температуру регулируют величиной напора, а в продвинутых моделях еще и регулятором мощности нагрева.

    Как и в случае с мощными бойлерами, такие «проточники» обязательно надо заземлить, а подключение к питающему напряжению выполнять только через УЗО.

    Подключение газового водонагревателя

    Если квартира подключена к газовой магистрали, то наиболее экономичным способом горячего водоснабжения будет установка газового проточного водонагревателя. Несмотря на высокую производительность таких устройств, природного газа они потребляют немного, поэтому в плане экономии средств на сегодняшний день не имеют аналогов. Конечно же, мы сейчас не говорим о приборах, работающих от альтернативных источников энергии, которые пока не получили должного распространения ввиду своей дороговизны.

    Устройство газового водонагревателя

    Для установки газового оборудования надо обратиться в соответствующую организацию. Дело в том, что только ее специалисты имеют право на монтаж и подключение приборов к магистрали. Вам же остается подключить прибор к водопроводу.

    Схема присоединения газового водонагревателя в квартире к трубопроводам с горячей и холодной водой полностью аналогична случаю со стационарным водонагревателем, поэтому повторяться не будем.

    Особенностью газового бойлера является медный теплообменник с малыми проходными сечениями каналов. За счет этого достигается высокая степень нагрева, однако это же является и его «ахиллесовой пятой» – кальций, растворенный в воде, выпадает на его стенках в виде накипи.

    Для решения проблемы с воды с высокой жесткостью, то на вводе нужно установить фильтр для ее смягчения.

    Осуществляя монтаж и подключение, не забывайте о мерах безопасности. Пользуйтесь защитными средствами, а при работах, связанных с отключением электричества, обязательно поставьте помощника возле щитка на лестничной площадке. Не забудьте подключить защитное заземление, а во время эксплуатации периодически проводите осмотр и проверку работы оборудования. Помните – эти простые рекомендации спасли не одну жизнь.

    Как подключить проточный водонагреватель в квартире: к смесителю, к электросети


    Для того, чтобы организовать постоянное и бесперебойное горячее водоснабжение, вовсе не обязательно переезжать в квартиру. Достаточно приобрести водонагреватель и тогда вы будете получать горячую воду в необходимом объеме и круглосуточно. В полной мере удовлетворить потребности пользователей сможет проточный водонагреватель, который мгновенно доводит до необходимой температуры поток воды как в одной, так и в нескольких точках подключения.


    Установить такой водонагреватель можно и без специальной подготовки и даже без опыта работы. Для того, чтобы это правильно сделать, ознакомьтесь с нашей инструкцией, а мы, в свою очередь, расскажем еще и о некоторых нюансах подключения, которые необходимо учитывать.


    Почему именно проточный


    Всего на рынке представлено 2 основных типа водонагревателей, каждый из которых является монотопливным:


    • электрический;

    • газовый.


    И хотя оба вида пользуются популярностью у населения, предпочтение чаще всего отдают электрическим, хотя газовый в эксплуатации обходится намного дешевле.


    Фото 1 Схемы применения проточного водонагревателя


    Этому есть вполне разумное объяснение.


    С одной стороны, на сегодняшний день электричество присутствует во всех регионах – от крупных городов до населенных пунктов в несколько семей, тогда как газовый трубопровод есть далеко не везде.



    Видео 1 Виды и типы проточных электрических водонагревателей


    С другой стороны, электрические проточные водонагреватели подключаются достаточно легко и не требуют никакой бумажной бюрократии. Для того, чтобы подключить газовый водонагреватель, необходимо получить согласование разрешительных инстанций, а само подключение к газопроводу осуществляется сертифицированными специалистами.


    Для того, чтобы вы точно понимали, на каком водонагревателе остановить свой выбор, прочтите нашу статью «Водонагреватель — проточный или накопительный?», где изложены все основные характеристики, недостатки и преимущества, а также рекомендации специалистов.


    Установить и подключить газовый проточный водонагреватель можно также собственноручно. Специалист необходим только для «врезки» в газовый трубопровод.


    Помимо этого, существуют еще и накопительные водонагреватели, которые также подразделяются на газовые и электрические. Это стандартные бойлеры с разным объемом бака, где вода нагревается посредством ТЭНов. Существенный недостаток таких агрегатов заключается в том, что объем воды лимитирован. Если его рассчитать неправильно, то горячей воды на всех может не хватить. Тем не менее, такие бойлеры являются очень популярными, поэтому, если вас интересует, как подключить накопительный водонагреватель, посмотрите наш видеоурок.


    Теперь пришло время поговорить о том, как самостоятельно установить и подключить электрический проточный водонагреватель.



    Видео 2 Руководство по подключению проточного водонагревателя



    Видео 3 Инструкция по монтажу водонагревателя на стену


    Этапы монтажного процесса


    Фото 2 Схема подключения электрического бойлера


    Всего выделяют 3 основных этапа подключения электрического водонагревателя:


    • монтаж на стену;

    • подключение к электросети;

    • подключение к водопроводу.


    Для реализации каждого этапа понадобятся следующие инструменты:


    • дрель;

    • шуруповерт, отвертки, пассатижи;

    • саморезы с дюбелями по количеству мест крепления;

    • двужильный кабель стандартного сечения 2,5 кв.


    Для подключения к водопроводу понадобятся гаечные ключи, герметизирующая лента из фторопластового, т.н. фум лента, пластиковая труба соответствующего диаметра, вентили, фитинги и аппарат горячей сварки.


    Монтаж на стену


    Для начала выбираете место, где будет установлен водонагреватель. Чаще всего его монтируют на стену в ванной, реже —  в кухне. Принципиальных отличий в подключении нет, все зависит от удобства пользователей и наличия коммуникаций.


    По схеме на стену закрепляются кронштейны, на которые и навешивается, как на крючок, водонагреватель.


    Агрегат устанавливается строго вертикально, для чего сверьте кронштейны со строительным уровнем. Категорически запрещено изменять положение водонагревателя или устанавливать его горизонтально по отношению к полу. Любой перекос приводит к неисправности в работе прибора.


    Подключение к электросети


    Учитывая то, что проточный водонагреватель доводит воду до необходимой температуры мгновенно – из крана спустя несколько секунд идет горячая вода стабильной температуры – нагрузка на сеть гораздо выше, чем при подключении накопительных приборов.


    Фото 3 Схема подключения проточного водонагревателя к электросети


    Специалисты рекомендуют устанавливать отдельную линию во избежание перенагрузки сети.


    Не используйте для подключения проточного электрического водонагревателя стандартную розетку с одножильными проводами – спустя некоторое время она сгорит. Даже если электропроводка «свежая», все равно не стоит рисковать.


    Установите в распределительном щитке отдельный автомат для подключения водонагревателя, рассчитанный на ту силу тока, которая соответствует агрегату (эту информацию можно найти в техпаспорте). Стандартный параметр 50–63 А.


    Обязательно подключите устройство защитного отключения, что многократно увеличит срок эксплуатации прибора и избавит от неприятных неожиданностей при перепаде напряжения в сети.


    Для того, чтобы правильно подключить прибор к электросети, внимательно проверьте клеммы подключения и цвет проводов:


    • красный, в некоторых случаях коричневый — фаза,

    • зелено-желтый – заземление,

    • голубой, иногда синий, ноль.


    Подключение к водопроводу


    Наряду с постоянным подключением с использованием труб и фитингов, некоторые владельцы практикуют и временное, если планируется использовать водонагреватель на даче, а после его демонтировать. Для этого подойдет самый обычный шланг, который соединит входной патрубок на водонагревателе и трубу, по которой поступает вода.

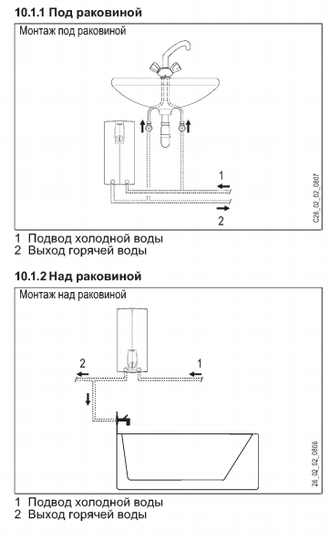

    Фото 4 Подключение проточного водонагревателя к водопроводу схема


    Поскольку это временная мера, на ней останавливаться подробно не стоит, тогда как с постоянным несколько сложнее.


    Сперва на выходную трубу установите отсекающий вентиль. Он требуется для того, чтобы перекрывать воду при необходимости.


    После на патрубок закрепляете «американку» — относительно новый соединительный элемент с накидной гайкой или пресс фитинг с большим количеством положительных характеристик.


    Для того, чтобы закрепить пресс фитинги на посадочном месте, используйте шестигранные внутренние ключи. Подойдут также цилиндры со спецвыборкой под зацеп.


    Далее соединяете пластиковой трубой соответствующего диаметра вентиль и «американку».


    Что касается выходного патрубка, а также всех иных соединений, имейте в виду, что в комплект уже входят все необходимые фитинги и насадки, за исключением «американки». Обязательно используйте манжеты и фум ленту, которые делают стыки герметичными.


    Советы, отзывы, рекомендации


    Мощность прибора – основополагающий параметр, который в определенных случаях может сослужить плохую службу. Электрические проточные водонагреватели увеличенной мощности рекомендуется устанавливать только в частном жилом секторе с обязательным выделением автомата. В квартире может быть установлен водонагреватель комбинированного типа — проточно-накопительный, который гораздо менее мощный и потому «безвредный» для общей электросети.


    В целом монтаж прибора не вызывает особых сложностей, за исключением этапа подключения электросети. Рекомендуем в этом случае обратиться к услугам электрика, который проведет подсоединение правильно, что в свою очередь обеспечит длительную эксплуатацию водонагревателя.



    Видео 4 Установка проточного водонагревателя на кухне

    Как подключить проточный водонагреватель к электросети и водопроводу

    При выборе оборудования для нагрева воды обязательно встаёт вопрос, как правильно подключить водонагреватель.

    Для квалифицированного решения этого вопроса необходимо знать особенности установки, правильно выбрать для этого место и тщательно выполнять работы на каждом их этапе.


    Содержание:

    1. Принцип работы и особенности установки
    2. Выбор и подготовка места для установки
    3. Инструменты необходимые для монтажа
    4. Этапы монтажа
    5. Схемы подключения
    6. Практические советы по дальнейшей эксплуатации

    Принцип работы и особенности установки

    Проточные водонагреватели имеют много различий, главными из которых есть источник получения энергии.
    Различают газовые и электрические модели.

    Принцип работы у обоих видов примерно одинаков и происходит так:

    1. Вода поступает через канал подачи в корпус прибора.
    2. Внутри корпуса установлен нагревающий элемент:
      • в электрическом ТЭН;
      • в газовом газовая горелка и теплообменник.
    3. Нагревательный элемент передаёт тепло воде.
    4. На выходном канале из бойлера вытекает горячая вода.

    Простой алгоритм дополнен наличием оборудования, позволяющим автоматизировать процесс.
    Перед началом монтажа нужно оценить возможности установки прибора и его подключения.

    Установка электрических моделей

    Для этих устройств главным является наличие:

    • электропроводки высокой мощности;
    • отвечающего нормам СНиП заземления;
    • условий для установки прибора в нужном для потребителя месте.

    Установка газовых моделей

    Подключение газовой разновидности проточных водонагревателей возможно только к стационарному источнику подачи газа, то есть дом должен быть подключен к общей газовой системе населённого пункта.

    Здесь требования касаются безопасности работы с газовым оборудованием. Необходимо, чтобы помещение, в котором планируется установка подобного агрегата имело вентиляцию:

    • приточную,
    • вытяжную,
    • приточно-вытяжную.

    Вентиляция может быть естественной или принудительной (с использованием вентиляционных доводчиков или приточно-вытяжных установок).

    Для работы прибора, потребуется обустройство канала для отвода продуктов горения.

    Установка газового оборудования разрешена только в помещениях, имеющих окна.

    При выборе прибора следует учитывать его размеры и возможность его одновременной интеграции в газовую и водопроводную системы, что иногда может быть затруднено.

    После обследования помещения на предмет соответствия необходимым требованиям можно приступать к подготовке и выбору места для этого.

    Выбор и подготовка места для установки

    Газовые водонагреватели ограничены в возможности манёвра необходимостью располагаться одновременно рядом с газовыми и водопроводными трубами. Поэтому речь о выборе места пойдёт касательно электрических моделей.

    Здесь важно проанализировать:

    1. степень удобства пользования органами управления прибора во время его эксплуатации;
    2. не будет ли установленный аппарат мешать свободному пользованию пространственными зонами, где он будет установлен;
    3. достаточно ли он будет изолирован от воздействия на него таких вредных факторов.

    Такими вредными факторами являются:

    • высокая температура (например, от плиты для приготовления пищи),
    • попадания на внешний корпус воды (от работающего душа или крана),
    • механическое воздействие (открывающаяся мебельная створка или входная дверь в комнату, где он установлен).

    Важным моментом для обоих вариантов является анализ поверхности будущего крепления. Необходимо знать:

    1. Прочностные и физические характеристики материала
    Гипсокартон бывает разной толщины и прочности. ГКЛ могут не выдержать нагрузки крепежей нагревателя и потребуются дополнительные приспособления.
    Пластиковые панели могут также не подойти из-за соображений низкой прочности, а также по причине из низкой устойчивости к нагреву. Хотя корпус нагревателей и изолирован. Всё же этой защиты недостаточно, чтобы полностью исключить передачу тепла на соседствующие с нагревательным прибором поверхности.
    2. Внутреннее содержание стен
    Наличие замурованных в стены коммуникаций или арматуры могут не позволить выполнить установку приборов в выбранном месте. Поэтому прежде, чем осуществлять прокладку труб, надо изучить поверхности, на которая планируется крепить прибор.

    После проведения обследования и принятия решения о месте для будущего монтажа можно приступать к подготовке места для этого.

    Вся дальнейшая подготовка будет сводиться к проведению разметки для установки крепежей оборудования. Следует учитывать, что аппарат нужно иметь возможность свободно не только устанавливать, но и снимать, в случае проведения ремонта или обслуживания. Доступ к устройству и трубам, подающим и отводящим воду, должен быть удобен.

    Инструменты, необходимые для монтажа

    Для установки проточного водонагревателя понадобятся:

    • перфоратор или ударная дрель;
    • уровень;
    • рулетка;
    • молоток;
    • отвёртка;
    • разводной ключ;
    • трубный ключ.

    В качестве дополнения к инструментам понадобится ФУМ-лента или пакля для получения качественных соединений.

    Этапы монтажа

    Установка водонагревателя проводится в следующей последовательности:

    1. Сверлятся отверстиях в заранее отмеченных местах.
    2. Устанавливаются в них анкеры или дюбель-гвозди.
    3. Навешивается прибор
    4. В месте планируемого подключения к водопроводу устанавливается вентиль. Чтобы не разрезать трубы, можно воспользоваться любой существующей точкой подсоединения к водопроводу кранов и т.д. В этом месте устанавливается тройник, к которому монтируется шланг для нагревателя и ранее оборудование.
    5. К вентилю крепится один конец шланга или трубы.
    6. Второй конец канала подачи монтируется к нагревательному устройству.
    7. К каналу выхода горячей воды крепится шланг или труба. Второй конец её соединяется с системой подачи подогретой воды к потребителю.
    8. Аппарат подсоединяется к электросети.
    9. Прибор заполняется холодной водой путём открывания вентиля на соответствующей трубе.
    10. Аппарат приводится в дежурное положение путём переключения тумблера или автоматического выключателя.
    11. Открывается кран подачи тёплой воды.

    Прибор должен начать нагревать воду. Первые мгновения будет идти холодная жидкость, но через несколько секунд должна пойти тёплая вода.
    Нужно закрыть вентиль подачи горячей воды и убедиться, что прибор выключился.

    Схема подключения

    Типовой проточный водонагреватель подключается к водопроводной системе и электрической сети по приведённым ниже эскизам.

    Электроподключение

    Для подключения к электрической бытовой сети требуется отдельная линия, которая будет иметь УЗО для защиты проводки от перегрузки и короткого замыкания.
    Если присутствуют винтовые соединения, то необходимо соблюдать фазовое соответствие.

    Подробная схема отображена на рисунке ниже:

    Подключение к водопроводу

    Правильный монтаж поможет оборудованию в его работе.

    Наиболее оптимальный вариант изображён на плане:

    Практические советы по дальнейшей эксплуатации

    Для безопасной эксплуатации прибора нужно:

    • соблюдать правила пользования, описанные в руководстве по эксплуатации;
    • не разбирать устройство, не чинить самостоятельно;
    • не пытаться вносить дополнения или изменения в конструкцию;
    • регулярно следить за качеством работы оборудования и обращать внимание на малейшие изменения в его работе.

    Главное, что можно посоветовать, это постараться использовать для подогрева нагревателем не слишком холодную воду. Если есть возможность потреблять для нагрева жидкость из накопительного бака, то лучше это делать.

    Прибор изменяет температуру состава в пределах максимум 25 градусов. То есть, воду с начальной температурой 15 градусов, он нагреет до 40. Если же из системы будет подаваться вода, имеющая показатель в 5 градусов, на выходе будет результат – 25.

    Уменьшение напора может помочь увеличить температуру жидкости. Но сильное снижение интенсивности вытекания может быть воспринято автоматикой прибора, как прекращение подачи воды. Прибор выключится, и из него потечёт холодная вода.

    Бережное и аккуратное пользование нагревательной аппаратурой позволит ей прослужить длительное время. Своевременная профилактика и ремонт уберегут пользователя от повреждения электрическим током и позволят насладиться комфортом, который даст ему проточный водонагреватель.

    5
    /
    5
    (
    24

    голоса
    )

    Как подключить водонагреватель, схема подключения водонагревателя


    Автор Фома Бахтин На чтение 3 мин. Просмотров 7.4k. Опубликовано
    Обновлено

    Что можно предпринять, если в доме нет горячей воды? Неважно, по какой причине: перебойное обеспечения горячей водой, а то и полное её отсутствие или очередное сезонное отключение, которое всегда приходится на лето – самое востребованное для горячей воды время.

    Выход есть – можно подключить водонагреватель. Сделать это самому несложно, чтобы правильно подключить водонагреватель нужно ознакомиться с особенностью его конструкции, видом исполнения и схемой подключения.

    Электрические водонагреватели бывают проточные и накопительные:

    • Проточные водонагреватели имеют в своей конструкции теплообменник, через который проходит холодная вода. Во время протекания и происходит её нагрев. Отсюда и название – проточный.
    • Накопительные водонагреватели в отличие от проточных имеют термоизолированную накопительную ёмкость (от 5 до 1000 литров) для воды, где постоянно происходит её нагрев – поддержка заданной вами температуры воды. Нагрев воды в таких нагревателях производится нагревательным элементом (ТЭНом). Потребляемая мощность 1 – 2 кВт (для бытовых накопительных нагревателей).

    Проточные водонагреватели достаточно просты в исполнении. Обеспечивают мгновенный нагрев воды – буквально: открыл кран и вот она – горячая вода. Часто имеют автоматику для задания нужной температуры воды.

    Бытует мнение, что при использовании проточного водонагревателя «за свет не расплатишься». Это очень распространённое заблуждение, т. к. несмотря на большую потребляемую мощность время его работы меньше, чем у накопительного – нагревается только используемая часть воды. В итоге, расход электроэнергии получается одинаковый.

    Главный недостаток – большая потребляемая мощность (5 – 7 кВт). Подключение такого водонагревателя накладывает особенные требования к электропроводке.

    Чтобы подключить проточный водонагреватель к электросети в квартире или на даче нужно протянуть отдельную линию (группу) с электрощита с индивидуальной защитой (отдельный автомат). Иначе, проведя горячую воду, лишитесь света. Лучше всего использовать медный провод сечением  от 4 мм2. Если речь идёт о подключении водонагревателей от 8 кВт (бывают и такие), то лучше воспользоваться проводом сечением от 6 мм2.

    Ещё одним недостатком таких водонагревателей является ограниченная область их использования – только в кранах и для душевых насадок.

    Накопительные водонагреватели  в отличие от проточных не столь требовательны к электропроводке, их потребляемая мощность 1 – 2 кВт, но если проводка старая, то лучше подстраховаться и провести для него отдельную группу и подключить через отдельный автомат. Подойдёт медный провод сечением 2,5 мм2.

    Основным преимуществом накопительных водонагревателей перед проточными является более широкая область их применения – можно нагреть воду для ванны, не ограничившись одним душем; подать горячую воду не только в один кран, а в несколько. Благодаря термоизолированной накопительной ёмкости, в случае отключения электроэнергии в доме будет запас горячей воды.

    К недостаткам накопителей можно отнести их громоздкие размеры, вес (повышаются требования к креплениям). Нагрев воды в них, вследствие меньшей мощности происходит гораздо медленней, чем в проточных водонагревателях.

    Установка водонагревателей должна производиться согласно маркировке (указана на корпусе водонагревателя):

    МаркировкаОбъём (л)Размещение
    P, S, PL,SL, FP, PS, SS, PSL, SSL, FPS5 – 15Над раковиной
    P, BV, S, P/1, S/1, ST, PT, FPT, FP, BP30 – 200Вертикальное
    PO, SO, POT, FPO50 – 200Горизонтальное

    Независимо от того, какой водонагреватель требуется подключить, наличие заземления обязательно!

    На видео показана схема подключения водонагревателя своими руками.

    Мы искренне надеемся, что наша статья с фото и видео помогла вам в правильном подключении водонагревателя в квартире или на даче.

    Как за 20 минут установить водонагреватель на гипсокартон после ремонта в ванной


    Установка водонагревателя и пайка полипропиленовых труб своими руками


    Электрическая схема бойлера. Как подключить бойлер к электричеству?


    инструкции со схемами и видео

    Горячее водоснабжение в квартире, дачном или частном доме редко бывает стабильным и бесперебойным. Ремонты, аварии, перерывы на опрессовку или прочие сезонные работы вызывают частые проблемы с поставками горячей воды. В коттеджах, частных домах нередко отсутствует даже возможность подключения к магистрали, что вынуждает искать другие варианты. Можно подключить водонагреватель, позволяющий исключить подобные проблемы, но он создаёт немалую нагрузку на электросети, состояние которых следует учитывать при выборе мощности прибора.

    Как подключить водонагреватель к водопроводу и электросети своими руками

    Порядок подключения электронагревателей подробно изложен в руководстве пользователя, которое прилагается к устройству. Но, прежде чем приступить к ознакомлению, следует правильно выбрать наиболее подходящий прибор. Рассмотрим виды бойлеров, их особенности и правила подключения.

    Проточного типа

    Проточные электронагреватели представляют собой компактные приборы, которые не занимают много места (что особенно актуально для небольших помещений) и удобны в использовании. Они производят точечный нагрев участка трубопровода, не аккумулируя воду в ёмкости. При этом нагрузка на электросети от них максимальная с диапазоном потребляемой мощности 3–27 кВт. Нередко говорят, что использование проточных нагревателей способно разорить владельца, так как количество электроэнергии, необходимое для их работы, очень велико. На практике получается, что содержание таких приборов ненамного дороже, чем любых других, поскольку нагрев воды осуществляется непосредственно во время пользования, поэтому длительность высоких нагрузок на электросеть относительно мала. Недостатком проточных нагревателей является ограниченность использования — в основном они могут быть задействованы только для душевых насадок или кранов.

    Схема подключения проточного водонагревателя к электросети

    Монтаж проточного нагревателя условно можно разделить на несколько этапов:

    1. Выбор места. Проточники не следует устанавливать вдалеке от точек водоразбора, чтобы исключить потери тепла при следовании воды по трубопроводам. При этом слишком близко от кранов или душевых насадок располагать тоже нельзя, брызги воды не должны попадать на устройство. Выбирать место установки надо так, чтобы было удобно пользоваться и водонагревателем, и краном (душем).
    2. Присоединение к системе водоснабжения. Здесь могут быть использованы два варианта — быстрое подключение устройства к душевому шлангу или более сложное — через тройник для стиральной машины, что открывает большие возможности. В первом случае обеспечить горячей водой можно только душ, во втором — несколько точек водоразбора. Также можно сделать отвод от трубопровода ХВС для подачи воды на входной патрубок прибора, но такой вариант довольно трудоёмкий, использовать его целесообразно только для устройств большой мощности.
    3. Подключение электропитания. Этот момент является самым ответственным. Проточники — мощные приборы, для их работы нельзя использовать обычные линии. Необходимо провести отдельный контур с толстым медным проводом сечением около 4 мм2 (для мощных приборов от 9 кВт — 6 мм2). Понадобится также отдельный автомат (УЗО — устройство защитного отключения).

    Для любого вида нагревателя обязательно наличие заземления. Использование обычных розеток исключено при мощности прибора выше 3 кВт.

    Монтаж прибора на стену производится согласно руководству пользователя.

    1. Обычно требуется снять крышку, наметить центры отверстий, просверлить их и вставить дюбели. Нельзя устанавливать нагреватель на гипсокартон или тонкие деревянные перегородки, нужна прочная опора — бетонная или кирпичная стена.
    2. После установки необходимо присоединить патрубки подачи холодной воды (на вход нагревателя) и на выход — шланг душа или трубопровод горячей воды, идущий к кранам.
    3. Для регулировки режима нагрева рекомендуется установить кран на входе (на подаче холодной воды). На выходе кран устанавливать нельзя, если только в инструкции не указано обратное.

    Место проточного водонагревателя в системе водоснабжения

    Как подключить накопительный водонагреватель

    Накопительные электронагреватели представляют собой ёмкости с водой, нагреваемой при помощи ТЭНов (трубчатых электронагревателей). Они представляют собой металлические трубки, которые заполнены проводящим электроизолятором с токопроводящей нитью по центру. ТЭНы нагревают жидкость, преобразуя электрическую энергию в тепловую.

    При использовании бойлеров с большими баками не приходится ждать нагрева следующей порции воды при активном водоразборе. Но, чем больше объём, тем сильнее нагрузка на электросети, и, соответственно, расходы на оплату счетов. Кроме того, габариты накопительных бойлеров с большими ёмкостями довольно внушительны и требуют вместительного помещения.

    Потребляемая мощность накопительных нагревателей сравнительно низка, около 1–2 кВт. Тем не менее, приобретая бойлер, следует внимательно обследовать проводку, чтобы дополнительная нагрузка не сказалась на её состоянии фатальным образом.

    Бойлер подключается с электросети с помощью УЗО

    Накопительные приборы имеют бесспорные преимущества перед проточниками:

    • Возможность обеспечивать несколько точек водоразбора, создать полноценную систему ГВС в доме или квартире.
    • Теплоизолированный корпус позволяет длительное время сохранять горячую воду даже при перебоях с электропитанием.

    Есть и недостатки:

    • Время нагрева воды возрастает, особенно при использовании больших ёмкостей.
    • Размеры и вес нагревателей выдвигают повышенные требования к опорным конструкциям или поверхностям.

    Монтаж накопительных электронагревателей:

    1. Установка прибора. Её следует производить в удобном месте, где имеется доступ к прибору для замены перегоревших ТЭНов или иного ремонта, обслуживания устройства. Принципиальных требований к близости точек водоразбора не имеется, поэтому установить накопительный нагреватель можно так, чтобы он не нарушал эстетики дизайна интерьера, если площадь жилья это позволяет. Устройства с небольшим объёмом бака могут быть установлены под раковину в ванной комнате или на кухне. Единственным ограничивающим фактором является расположение водопроводных труб и электропроводки, но и эти вопросы достаточно легко решаются.
    2. Присоединение входного и выходного трубопроводов.
    3. Подключение электропитания. Для этого необходимо обеспечить отдельную линию с автоматом УЗО. Продолжительные нагрузки способны вывести из строя изношенную проводку. Сечение линии следует рассчитать, исходя из потребляющей мощности нагревателя.

    Расстояние от розетки до раковины или ванны должно быть не менее 1 м.

    Подключение к водопроводу можно осуществить двумя способами:

    • Присоединение трубопровода холодной воды на вход через разветвитель. Выход присоединяется к внутренней системе ГВС дома. Такой вариант хорош для частного дома, где не имеется централизованной подачи ГВС.
    • Врезка выходного патрубка в систему ГВС. Холодная вода со стояка подаётся на вход нагревателя, а горячая с выхода идёт в трубу ГВС дома. Соединение со стояком горячей воды на это время перекрывается краном. Способ хорош для домов или квартир с имеющимся централизованным водоснабжением как ХВС, так и ГВС. Появляется возможность обеспечивать себя горячей водой при отключениях или перебоях, но, по необходимости, пользоваться централизованными ресурсами.

    Давление воды в централизованной системе ХВС может оказаться слишком велико для нагревателя. Необходимо уточнить этот вопрос, изучив паспорт или инструкцию к прибору, и, при необходимости, установить понижающий редуктор. Если в частном доме нет централизованной подачи холодной воды, то нагреватель можно подключить к накопительной ёмкости, устанавливаемой на высоте (как правило, на крыше или отдельной конструкции). Основным условием такого подключения является обеспечение перепада высот ёмкости и нагревателя не менее 2 м. Если это требование выполнить не удаётся, надо как минимум поднять тройник (разветвитель) над уровнем нагревателя. Выходной трубопровод ёмкости через тройник присоединяется к разводке холодной воды и к входу нагревателя, а выход прибора соединяется с разводкой горячей воды.

    От стояка с холодной водой труба подводится к бойлеру, а от него уже к точкам водоразбора

    Видео: монтаж накопительного бойлера

    Подключение комбинированного агрегата

    Конструкция комбинированных устройств (их ещё называют бойлерами косвенного нагрева) совмещает проточный тип водонагревателя и теплообменник. Горячая вода пропускается по змеевику, расположенному внутри основной ёмкости с водой, отдавая ей тепловую энергию. За счёт большой длины змеевика, обеспечивающей большую площадь соприкосновения стенок с водой из бака, нагрев получается вполне эффективным, позволяющим получать достаточные количества горячей воды.

    Комбинированные водонагреватели представляют собой систему из нескольких узлов

    Поскольку теплоноситель производится по принципу проточного нагревателя, то потребление электроэнергии будет высоким, что потребует наличия электропроводки достаточного сечения в хорошем состоянии.

    Для снабжения частного дома приобретать большой нагреватель нецелесообразно, так как во время нагрева воды в ёмкости будет задействован проточный механизм нагрева, что создаст довольно длительную и высокую нагрузку на электросети. Потребуется создание отдельной линии с мощными автоматами УЗО, сечение провода выбирается по суммарной мощности устройства с 10% запасом прочности. Большие и длительные нагрузки означают высокие расходы на ГВС, что доступно далеко не всем. Кроме того, общая изношенность электросетей не располагает к использованию крупных комбинированных нагревателей.

    Установка приборов производится в соответствии с особенностями конструкции

    Бывают настенные и напольные нагреватели. Как правило, настенные имеют меньший объём и вес, а напольные отличаются большими габаритами. Подключение прибора к водопроводу практически не отличается от методики присоединения накопительных устройств, а особенности электропитания те же, что у проточных нагревателей.

    Видео: принцип работы и подключение комбинированного агрегата

    Особенности эксплуатации и обслуживания

    Основная проблема — выбор наиболее подходящего устройства, способного обеспечить потребности дома в горячем водоснабжении и не слишком сильно опустошить кошелёк владельца. Перед покупкой следует примерно подсчитать допустимую величину расходов, учесть стоимость электроэнергии, суточную потребность в горячей воде. Купленный прибор должен обеспечивать комфорт, а не создавать проблемы.

    Эксплуатация нагревателей производится в соответствии с инструкцией, которая прилагается к приборам. Её следует внимательно изучить и неукоснительно соблюдать правила пользования. Это поможет увеличить срок службы нагревателя, исключить ошибки, снизить нерациональный расход электроэнергии.

    Большинство современных устройств могут управляться с помощью дистанционного пульта. Образцы попроще, особенно те, в которых используются ТЭНы, настраиваются при непосредственном контакте, поэтому рекомендуется их устанавливать в доступных для проведения ремонтных работ местах, чтобы не превратить простую настройку в сложную и трудоёмкую процедуру.

    Со временем на поверхности нагревательных элементов и стенках ёмкостей образуется известковый налёт. Он снижает эффективность работы ТЭНов, вынуждая автоматику перегружать их работой, отчего они раньше времени выходят из строя. Для очистки накипи и налёта следует использовать специальные средства. С внешней стороны поверхность протирают влажной тряпкой, если позволяет инструкция — используется мягкое моющее средство. Обслуживание и наружная очистка производится только при отключённом электропитании.

    Подключение электрического водонагревателя не представляет большой сложности и вполне может быть выполнено самостоятельно. Основная задача состоит в правильном выборе устройства с учётом состояния электросетей, потребностей пользователей в горячей воде и возможностей оборудования. Правильный подбор прибора сможет обеспечить жилище горячей водой и не перегрузить электросети, сохраняя их работоспособность и позволяя владельцу сэкономить деньги за электроэнергию.

    Оцените статью:

    Поделитесь с друзьями!

    Бесконтактные водонагреватели для многоквартирных домов

    Работают ли безрезервуарные водонагреватели?

    Чтобы использовать это руководство, вы должны полностью понимать, как работают безрезервуарные водонагреватели. Но сначала для сравнения давайте обсудим, как работает традиционный водонагреватель. У традиционного водонагревателя есть большой резервуар, который вмещает и нагревает воду. Бак постоянно нагревает воду до постоянной температуры, чтобы она была готова к включению крана. Поскольку традиционная система обогрева поддерживает накопленную воду нагретой, они тратят много энергии.

    Напротив, безбаквальные водонагреватели нагревают воду только по мере необходимости. Водонагреватель без резервуара определяет расход воды, обычно 0,5 галлона в минуту, но каждая система отличается. Когда достигается минимальный расход, система зажигается, вода поступает в агрегат, включаются нагреватели и мгновенно нагревают воду по мере ее прохождения через теплообменники. Поскольку потери тепла в режиме ожидания отсутствуют, экономия может составить до 40%.

    • Большой вопрос в том, стоят ли безбаквальные водонагреватели вложений в арендуемое вами жилье? Вот что нужно учитывать при выборе.

    Горячая вода по запросу и время задержки

    После «потери тепла в режиме ожидания» системы работают, как было обещано, и обеспечивают мгновенную подачу горячей воды. Бесконтактные водонагреватели оснащены теплообменником, который передает тепло от одного элемента (или змеевика в некоторых установках) к другому.

    Обратной стороной водонагревателя без резервуара является то, что вода не выходит прямо из крана горячей, потому что холодная вода, которая уже находится в трубах, должна быть выпущена до того, как горячая вода начнет течь.Итак, еще есть время ожидания получения горячей воды, но, как только она начнет течь, ее запас будет бесконечным.

    Бесконечная подача горячей воды по сравнению с горячей водой Несоответствия

    Вы когда-нибудь были в очереди, чтобы принять душ? Скорее всего, ваш душ был теплым или даже холодным. Решить проблему должен безбаковый водонагреватель. Вся концепция безбаквальных водонагревателей — это нагреватели по требованию. Таким образом, они предоставят вам горячую воду тогда, когда она вам понадобится, как правило, мощности ровно столько, чтобы нагреть необходимое количество воды в это время.

    С другой стороны, количество горячей воды одновременно может сильно повлиять на температуру воды, вызывая колебания. Размер вашей системы и ваши потребности в горячей воде будут определять, сколько душей можно принимать или других приборов, работающих одновременно.

    Долговечность против инвестиций

    Бесконтактные водонагреватели рассчитаны на срок службы вдвое дольше, чем у традиционных резервуарных систем. В то время как качественная баковая система обычно требует замены каждые 10-15 лет, безбаковые нагревательные системы рассчитаны на срок службы от 20 до 25 лет, что позволяет экономить деньги на протяжении десятилетий использования.

    Предварительные первоначальные инвестиции удерживают многих управляющих и владельцев зданий от обновления своих систем. Некоторые думают, что экономия денег на протяжении десятилетий не оправдывает вложения. Помните, что дело не только в стоимости резервуара, более интенсивный труд приводит к более высокой стоимости установки.

    Экономия места по сравнению с инновациями

    Основным преимуществом является размер безрезервуарных водонагревателей по сравнению с емкостными водонагревателями. Эти средства экономии места освобождают драгоценную площадь пола в подвалах многоквартирных домов.

    В зависимости от местоположения для многих систем без резервуаров требуется смягчитель воды. Это может съесть сэкономленное пространство у обогревателя.

    Экологичность и роскошь

    Очевидным преимуществом для окружающей среды является экономия энергии. Однако современные газовые водонагреватели без резервуаров практически не выделяют вредных веществ и являются экологически чистыми. В большинстве моделей используется технология с низким уровнем выбросов NOx, чтобы снизить выбросы.

    Хотя безрезервуарные системы определенно более «экологичны», чем танкисты, выгода от них больше коллективная, чем личная.

    Более длительная гарантия по сравнению с условиями гарантии

    Бесконтактные водонагреватели рассчитаны на более длительный срок службы, чем традиционные водонагреватели, поэтому гарантия длится дольше. Некоторые гарантии предусматривают полную замену, что делает его желательным вариантом.

    Однако большинство гарантий аннулируются, если не будут выполнены определенные условия. Например — соблюдение графика технического обслуживания, установка системы смягчения воды или ежегодная очистка. Это дополнительные затраты, которые необходимо учитывать при выборе безрезервуарной системы.

    Конденсатор против. Без конденсации

    Конденсирующий водонагреватель без резервуара отбирает отработанные газы и использует их для предварительного нагрева поступающей холодной воды, когда она проходит через теплообменник.

    В то время как водонагреватель без конденсации выталкивает выхлопные газы наружу для вентиляции. Эти газы имеют температуру около 300 ° F, поэтому необходимы специальные некоррозионные материалы, чтобы трубы выдерживали эти температуры. Эти материалы часто очень дороги.

    Нет страха перед наводнением

    Хотя у нагревателей с баком есть вероятность разрыва бака и затопления области, в которой он расположен, у нагревателей без бака нет бака, который может разорваться.Таким образом, ослабление страха перед наводнением.

    Для менеджеров квартир и владельцев недвижимости безбактериальные системы горячего водоснабжения могут помочь снизить эксплуатационные расходы и сэкономить деньги владельцев недвижимости в долгосрочной перспективе.

    Как работает водонагреватель

    Вероятно, вы не слишком много времени думаете о своем водонагревателе, и это хорошо. Пока он производит горячую воду, вам действительно нечего делать. Но вы должны иметь хотя бы базовое представление о том, как работает система и какие варианты у вас есть, когда нагреватель нуждается в замене.

    Существует четыре основных типа бытовых водонагревателей: баковые, гибридные, безбаковые и точки использования. Водонагреватели , безусловно, самые популярные, но водонагревателей без резервуаров ежегодно растут в геометрической прогрессии. Гибридные модели относительно новые, но их стоит рассмотреть, если вы стремитесь к максимальной энергоэффективности. А водонагреватели идеально подходят для быстрой подачи горячей воды к кранам и приборам, расположенным далеко от основного водонагревателя дома.

    Вот краткие объяснения того, как работает каждый тип:

    Водонагреватели резервуарного типа

    JulNichols, Getty Images

    .

    Электрический водонагреватель

    Westinghouse

    Подавляющее большинство домов имеют обычные водонагреватели резервуарного типа, работающие на газе или электричестве. Вообще говоря, газовые водонагреватели дороже, чем электрические модели, но дешевле в эксплуатации, потому что газ дешевле электричества.Однако электрические водонагреватели более эффективны, чем газовые модели, и имеют более высокий коэффициент энергоэффективности.

    Как следует из названия, нагреватель резервуарного типа имеет большой изолированный резервуар для хранения горячей воды до тех пор, пока она не понадобится. Вот как это работает: холодная вода поступает на дно резервуара и нагревается либо пламенем газа под резервуаром, либо электрическими элементами, подвешенными внутри резервуара. Регулируемый термостат регулирует и поддерживает температуру воды. Клапан сброса давления предотвращает чрезмерное повышение давления внутри резервуара.

    Когда требуется горячая вода из крана или прибора, нагретая вода выкачивается через верхнюю часть бака через трубы подачи горячей воды в дом. Когда уровень воды в баке падает, он автоматически наполняется холодной водой, и весь процесс начинается заново.

    Водонагреватели резервуарного типа бывают разных размеров, от 20 до 80 галлонов, но для большинства домашних хозяйств достаточно резервуара на 40 или 50 галлонов. Если вы покупаете газовый водонагреватель, подумайте о конденсационном блоке.Он работает с более высокой эффективностью, улавливая горячие выхлопные газы до того, как они выйдут из дымохода, и перенаправляя их через змеевик в основании агрегата. Поступающая холодная вода поглощает большую часть тепла газов.

    Обратной стороной водонагревателей резервуарного типа является то, что они содержат ограниченный запас горячей воды и могут с трудом подавать достаточно горячей воды в периоды высокого спроса. Кроме того, водонагреватели сжигают энергию (газ или электричество) днем ​​и ночью для поддержания температуры воды, независимо от того, использует ли кто-либо горячую воду, — явление, известное как потеря тепла в режиме ожидания.

    GE

    Гибридный электрический водонагреватель GeoSpring

    Гибридный водонагреватель — это водонагреватель емкостного типа, оборудованный электрическим тепловым насосом. Насос установлен на верхней части резервуара для хранения воды и использует компактный компрессор и змеевик испарителя для улавливания тепла из воздуха в помещении и последующей передачи его поступающей холодной воде. В результате гибридная модель потребляет на 60% меньше энергии, чем обычный водонагреватель.

    Теперь за такую ​​высокую эффективность нужно платить больше: гибридный водонагреватель стоит почти вдвое больше, чем стандартный водонагреватель, но большинство семей окупают эти дополнительные расходы в течение трех-четырех лет за счет более низких счетов за электроэнергию. А государственные и местные скидки на электроэнергию могут еще больше сократить время окупаемости.

    Noritz

    Бесконтактный пропановый водонагреватель

    Водонагреватели без бака — это компактные настенные устройства, которые обеспечивают горячей водой весь дом, а не только один кран, и их часто называют проточными водонагревателями или водонагревателями по запросу.И, как вы уже догадались, у этого типа водонагревателя нет громоздкого накопительного бака.

    Вот как это работает: водонагреватель без бака простаивает, пока в доме не откроется кран с горячей водой. Затем в установку втягивается холодная вода, и датчик потока включает электрический нагревательный элемент или газовую горелку, которая нагревает внутренний теплообменник. Когда холодная вода проходит через теплообменник, она нагревается до заданной температуры. Затем горячая вода выходит из нагревателя и направляется непосредственно к крану или устройству, а не в накопительный бак.Горючие газы, производимые газовыми установками, отводятся через специальную герметичную вентиляционную трубу.

    Когда кран горячей воды отключается, нагреватель отключается, и в этом заключается основное преимущество водонагревателей без резервуара: поскольку нет резервуара для хранения, который можно было бы заполнить, модели без резервуара нагревают воду только тогда, когда это необходимо. . В результате водонагреватель без бака, доставляющий 40 галлонов горячей воды в день, потребляет примерно на 34% меньше энергии, чем стандартный водонагреватель.

    А для еще большей энергоэффективности рассмотрите водонагреватель без бака для конденсата, который работает с КПД от 90% до 98%; агрегаты без бака без конденсата работают на все еще впечатляющих 80% или около того.

    А поскольку нет накопительного бака, водонагреватели без бака обеспечивают неограниченный запас горячей воды, что является настоящим бонусом для больших семей. А нагреватели без бака служат до 20 лет, что почти в два раза дольше, чем у стандартных водонагревателей бакового типа. С другой стороны, покупка и установка водонагревателей без бака обходятся дороже, чем стандартные водонагреватели, и их ремонт зачастую обходится дороже.

    Водонагреватели в местах использования

    Bosch

    Электрический водонагреватель в мини-баке

    В отличие от ранее упомянутых водонагревателей для всего дома, водонагреватели для точек использования представляют собой компактные модели без бака, которые почти мгновенно подают горячую воду в одно конкретное место, например, в раковину в ванной или душ.

    Этот тип электронагревателя чаще всего устанавливается на светильники, расположенные далеко от основного водонагревателя. Его самый большой плюс в том, что он устраняет общее раздражение, связанное с открытием крана и последующим ожиданием горячей воды. Такое неудобство тратит не только время, но и огромное количество воды и энергии.

    Большинство устройств в местах использования имеют размеры всего около 10 дюймов на 13 дюймов, поэтому они легко помещаются внутри туалетных столиков и шкафов, а также отличаются простой установкой через разъем.Водонагреватели в местах эксплуатации чрезвычайно надежны и могут прослужить до 25 лет. А поскольку в водонагревателях в месте использования отсутствуют потери тепла в режиме ожидания, вся потребляемая энергия передается через кран. Конечно, если поблизости нет электрической розетки GFCI для подключения устройства, вам придется нанять электрика для ее установки.

    Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

    Водонагреватель Titan | Модель: N-120 Electric — Tank The Tank

  • Моему N-120 около 5 лет. Иногда вода становится горячей, а затем холодной, поэтому я отключаю ее и начинаю снова несколько раз, после чего она снова становится горячей. Иногда не нагревается, а иногда работает как надо?

    Пожалуйста, свяжитесь с нашим техническим отделом по телефону 305-823-6991.

  • Здравствуйте.Можно ли использовать этот Titan N120 вне дома и в неблагоприятных погодных условиях? Спасибо

    Вы не можете использовать обогреватель Titan на открытом воздухе. Они разработаны и одобрены UL для использования только внутри помещений. Тем не менее, у нас есть и / или предлагаются безрезервуарные обогреватели для наружного или наружного использования. Но их нет на нашем сайте, так как это специальные обогреватели. Чтобы приобрести один, позвоните в наш технический отдел по телефону 305-825-7500.

  • У меня был Titan scr-2 11 лет и теперь мне нужно его заменить…. какая модель с ним сопоставима …. спасибо

    SCR 2 выпускается в различных моделях. Посмотрите на левый нижний угол передней крышки точный номер модели. Пример: N85, N100, N120 и т. Д.

  • Вход и выход на нагревателе имеют размер 1/2 дюйма, но запорные клапаны, которые вы можете заказать вместе с ним, имеют размер 3/4 дюйма, есть ли переходники

    У нас есть шаровые краны 1/2 «и 3/4», как с резьбой, так и с резьбой. Просто позвоните нам, и мы постараемся удовлетворить ваши потребности.305-823-6991.

  • Есть ли внутри корпуса фильтр, который можно очистить или заменить?

    Нет, фильтр устанавливается отдельно на линии холодной воды, с правой стороны нагревателя на расстоянии примерно 1-2 фута от входа.

  • можно ли использовать на открытом воздухе в сарае, где насос для бассейна ищет душ у бассейна

    Да, если он закрыт от дождя.

  • Как нагреть воду

    Нажмите несколько раз нажмите красную кнопку, чтобы увеличить температуру. Чтобы снизить температуру, нажмите синюю кнопку. Это нужно делать при протекании горячей воды через кран. Другими словами, нагреватель должен работать, пока вы меняете настройки температуры.

    Вот ссылка Как отрегулировать температуру на водонагревателе Titan

  • при использовании нагревателя, нагревается ли холодная вода, как только она проходит через нагреватель, или мне нужно ждать, как старый нагреватель.

    При использовании водонагревателя без резервуара вода нагревается «по запросу», когда она проходит через агрегат. Таким образом, это означает, что единственное «время ожидания» — это то, как долго вода достигает вашего крана. Это также означает, что в отличие от традиционных водонагревателей, в которых хранится ограниченное количество горячей воды, водонагреватели без резервуаров могут обеспечивать горячую воду столько, сколько вам нужно.

  • У меня есть электрическая розетка, на которой был установлен мой старый водонагреватель.Могу ли я подключить этот обогреватель к розетке?

    Да, возможно, при условии, что ваша розетка рассчитана на 60 ампер / 220 В переменного тока, провод 6 калибра с землей, а ваш автоматический выключатель — 2-полюсный на 60 ампер.

  • Мощность выключателя?

    Требуется прерыватель на 220 В переменного тока / 60 А.

  • Электрический кабель какого размера требуется для N-120

    6 калибр

  • При чем здесь климат, если он работает в помещении? Я живу в Колорадо

    Ваша температура воды.а также температура воды для всех. меняется (увеличивается / уменьшается) в зависимости от вашего региона, в котором вы живете. Более теплый / холодный климат напрямую влияет на рост температуры Delta T.

  • Если понизить температуру, снизится ли сила тока? Если мой генератор (generac) включится, будет ли полезно снизить температуру?

    Отличный вопрос! Понижение настройки температуры на любом безбаквальном нагревателе снизит общую потребляемую мощность в амперах, что снизит нагрузку на ваш генератор.

  • Как настроить температуру

    нажмите синюю кнопку, чтобы понизить температуру, и красную кнопку, чтобы ее повысить.

  • Два блока n-120, работающие параллельно, работают вместе лучше, чем один n-270
    Какой набор производил бы больше горячей воды
    Установка для дома с 3,5 ванными комнатами в Майами, Флорида,

    .

    Бесконтактные нагреватели могут работать в тандеме, последовательно или параллельно.Однако эквивалентные единичные блоки в кВт работают нормально или даже лучше. Пожалуйста, не стесняйтесь обращаться в наш технический отдел. @ 305-823-6991 для вашего лучшего варианта.

  • Может ли n-120 работать параллельно с другим n-120

    Да, можете.

  • Может быть установлен снаружи или в помещении

    Только в помещении.

  • Этот водонагреватель без бака можно установить под раковиной? в ванной комнате главной спальни? или у вас есть что-то, что меньше резервуара для ниже раковины.Для легкого использования?

    Да, можете.

  • У меня дома 3 полноценных санузла с посудомоечной машиной какого размера мне нужно без бака

    Чтобы лучше ответить на ваш вопрос, нам необходимо рассмотреть несколько вещей, чтобы увеличить размер вашего устройства. Например, средняя температура грунтовых вод в вашем доме, количество потребляемой воды, которое вы будете использовать одновременно, и есть ли какие-либо потребности в воде с большим потоком, такие как ливневые насадки для душа или джакузи.В дополнение к этому, есть еще несколько вопросов, которые помогут нам определить минимальный размер водонагревателя без резервуара для требований, которые вы изложили выше.

    Позвоните в наши офисы по телефону 305-823-6991, чтобы мы могли лучше и точнее помочь вам.

  • Мне нужно 2,5 галлона в минуту, и я хочу, чтобы моя вода была горячей, какой размер мне нужен без резервуара

    Чтобы лучше ответить на ваш вопрос, нам нужно знать несколько вещей.Например, средняя температура грунтовых вод у вас дома. В дополнение к этому, есть еще несколько вопросов, которые помогут нам определить минимальный размер водонагревателя без резервуара для требований, которые вы изложили выше.

    Позвоните в наши офисы по телефону 305-823-6991, чтобы мы могли лучше и точнее помочь вам.

  • Hola, tengo en mi apt el modelo n-120. Tiene la luz verde como encendido pero no calienta el agus.Tampoco me permite modificar la temperatura. Hay algo que pueda hacer?

    Para poder ayudarlo mejor con su pregunta sobre el calentador Titan N-120, necesitaremos alguna información adicional de usted. Llámenos y estaremos encantados de atenderle, todos los días de 7:00 am medianoche.

    305-823-6991

  • У меня есть резервуар для воды на 6 галлонов в моем кемпере, что означает, что я принимаю душ около 5–10 минут. Сколько горячей воды я использую, поможет ли это сохранить горячую воду дольше, то есть на 15–20 минут?

    Да, при использовании водонагревателя без резервуара время, в течение которого вы можете пользоваться горячей водой, не ограничено.В отличие от традиционных баковых водонагревателей, которые вмещают только определенное количество горячей воды, в вашем случае 6 галлонов, водонагреватели без бака нагревают воду, когда она проходит через устройство. Поскольку они не ограничиваются резервуаром для хранения воды, они задействуются только тогда, когда требуется горячая вода, и они будут нагревать вашу воду бесконечно, пока потребность в горячей воде не прекратится. Еще один замечательный аспект того, что эти устройства работают без бака, заключается в том, что они не работают весь день, чтобы поддерживать постоянную температуру воды, как традиционный водонагреватель в резервуаре.Вместо этого они потребляют электричество только при использовании горячей воды, что означает экономию в ваших карманах!

  • У меня 16 квартир, и когда мы отключаем воду в дом, всегда ли мы отключаем электричество или есть выключатель? Есть предохранительный выключатель или что-то в этом роде?

    При отключении подачи воды в безбаковый водонагреватель НЕОБХОДИМО ОТКЛЮЧИТЬ ЭЛЕКТРИЧЕСТВО УСТРОЙСТВА. Мы всегда рекомендуем использовать для этой цели электрическую распределительную коробку.Чтобы не отключать прерыватель в целом (хотя мы также рекомендуем отключить питание прерывателя), просто отсоедините вилку от электрического разъединителя, и электричество больше не будет подаваться на безбаковый водонагреватель. Перед повторным включением питания убедитесь, что через устройство течет вода, а затем снова подключите питание.

  • У меня сейчас есть N85, который мне нужно заменить. Могу ли я заменить его на N120? Будет ли все подключение совместимо?

    Titan N-85 можно заменить на N-120, если выключатель модернизирован до двухполюсного выключателя на 60 ампер, а длина провода составляет 6/2.Что касается физического размера устройства, N-120 имеет тот же размер, что и N-85, поэтому он будет соответствовать тем же размерам, что, по сути, делает его установку по принципу «включай и работай».

  • Могу я установить у себя в гараже один из ваших водонагревателей Titan, зимой он не отапливается

    Эти безрезервуарные водонагреватели не нужно изолировать или закрывать, поэтому их можно без проблем установить в вашем гараже.Имейте в виду, что если водонагреватель не будет использоваться зимой, рекомендуется слить всю внутреннюю воду из агрегата до тех пор, пока он не будет готов к повторному использованию, чтобы предотвратить замерзание. Если есть вероятность, что вода в устройстве замерзнет между использованием, мы не рекомендуем устанавливать его в этом месте.

  • Como controlo la temperatura del titán N120?

    Просто попробуйте температуру календара Titan N-120.Asegúrese de que el calentador esté encendido y que tenga agua corriendo. Luego simplemente use los botones en la parte frontal para ajustar la temperatura hacia arriba o hacia abajo a su gusto. Tenga en cuenta que el agua debe estar encendida para cambiar la temperatura.

  • У меня есть небольшая каюта в NE PA с одной ванной комнатой и кухонным боксом. Будет ли работать n120 в этой ситуации, учитывая более низкую температуру грунтовой воды из моего колодца?

    Безрезервуарный водонагреватель Titan N-120 может работать , но не рекомендуется для вашего сценария.Это устройство обеспечит повышение температуры примерно на 54 ° F со скоростью 1,5 галлона в минуту. Учитывая, что температура вашей входящей грунтовой воды составляет около 60ºF, вы можете рассмотреть вариант использования устройства немного большего размера, такого как Titan N-160. Есть и более крупные модели водонагревателей Titan.

  • Есть ли на это устройство гарантия?

    На все водонагреватели марки Titan предоставляется 1-летняя гарантия на все электрические компоненты, а также 10-летняя гарантия на любые внутренние негерметичные компоненты устройства.

  • Какие размеры у этого устройства?

    Безрезервуарный водонагреватель Titan N-120 имеет резьбовые соединения 1/2 дюйма на входе и выходе.

  • Какие электрические характеристики требуются для этого устройства?

    Безрезервуарный водонагреватель Titan N-120 потребляет 54 ампер, для чего требуется двухполюсный выключатель на 60 ампер с проводом 6/2 (калибр 6).

  • Для скольких ванных комнат водонагреватель Titan обеспечивает горячую воду?

    Безрезервуарный водонагреватель Titan N-120 имеет мощность нагрева 12 кВт, которая может обеспечить до 2 ванн горячей водой в теплом климате или подходит для ручной мойки или небольших применений в умеренном / холодном климате.

  • Подробное объяснение 5 основных типов водонагревателей

    Вот очень подробная статья, объясняющая 5 типов водонагревателей, включая обычные, безбаквальные, солнечные, тепловые насосы и конденсационные.Узнайте все, что вам нужно знать о водонагревателях, здесь.

    Если вы ищете новый водонагреватель, возможно, вы не совсем понимаете, что ищете.

    Конечно, водонагреватель — это не то, что вы покупаете каждый день, и некоторым людям может потребоваться купить только один или два за всю жизнь.

    Итак, нет ничего постыдного в том, чтобы ничего не знать о системах отопления, пока, конечно, вам не понадобится знать. Что еще хуже, на рынке существует множество различных типов водонагревателей, таких как электрические водонагреватели, солнечные водонагреватели, водонагреватели по запросу, обычные водонагреватели, водонагреватели с накопительными баками, газовые обогреватели, безбаковые системы для нагрева воды и высокоэффективная вода. обогреватели.

    Если вы хотите купить новый водонагреватель для своего дома и задаетесь вопросом, какие у вас есть варианты, то вы нашли правильное место.

    Связано: Кредитные карты для сантехников | Виды сантехников | Виды сантехнических труб | Идеи подарков для сантехников

    A. 5 основных типов водонагревателей

    Существует пять основных стилей водонагревателей, каждый из которых имеет свои преимущества и потенциальные недостатки. Вот немного о каждом стиле водонагревателя, чтобы помочь вам выбрать, какой из них лучше всего подходит для вас и вашего дома.

    1. Обычный водонагреватель резервуара для хранения

    Этот тип водонагревателей является наиболее популярным и, вероятно, наиболее знакомым вам.

    а. Что такое обычный водонагреватель накопительного бака?

    Водонагреватель этого типа имеет резервуар, в котором хранится вода для нагрева. Это означает, что вместимость бака определяет, сколько горячей воды вам доступно за один раз. Бак изолирован, поэтому при нагревании вода остается теплой до тех пор, пока она не понадобится.Этот бак имеет два клапана, клапан контроля температуры и клапан контроля давления. Клапан контроля температуры открывается для выпуска тепла и умеренной температуры, когда вода достигает более 120 градусов по Фаренгейту. Клапан сброса давления открывается для понижения давления, когда оно достигает примерно 150 фунтов на квадратный дюйм. Это самый распространенный тип водонагревателя среди семейных домов, но вы ограничены тем, сколько горячей воды вы можете вместить. Если ваш резервуар слишком мал или вам нужно в один прекрасный день чрезмерное количество горячей воды, у вас может закончиться резервуар, и вам придется ждать, пока следующий резервуар нагреется.

    г. Какое обслуживание требуется?

    Поскольку резервуар предназначен для постоянного хранения воды, вам необходимо регулярно его чистить, чтобы продлить срок службы вашего водонагревателя. Вы должны очищать бак водонагревателя не реже двух раз в год, чтобы удалить отложения и минеральные отложения и уменьшить коррозию. В этом нет необходимости, и ваш водонагреватель обычно работает без очистки, но может и не работать так долго. Типичный срок службы обычного водонагревателя с накопительным баком составляет около двенадцати лет.

    г. Каковы преимущества этого стиля водонагревателя?

    Водонагреватели традиционного типа, как правило, являются наиболее доступными по цене и довольно простыми в установке.

    г. Какие минусы покупки обычного водонагревателя с накопительным баком?

    Этот водонагреватель вмещает только определенное количество воды за раз. Это количество основано на его вместимости, а это означает, что бак на 40 галлонов обеспечит вас непрерывным потоком 40 галлонов горячей воды, прежде чем она закончится.Однако после того, как горячая вода уйдет, может потребоваться некоторое время — иногда час или больше, — чтобы снова наполнить и нагреть еще 40 галлонов воды.

    2. Безбаковый водонагреватель (водонагреватель по требованию)

    Водонагреватель без резервуара оснащен современными технологиями и может обеспечить почти бесконечное количество горячей воды для вашего дома.

    а. Что такое безрезервуарный водонагреватель?

    Бесконтактный водонагреватель, как вы, наверное, догадались, не имеет бака. Вместо этого есть перегретые змеевики, которые наполняются водой и нагревают воду в мгновение ока по мере необходимости, поэтому его также называют водонагревателем по запросу.Это отлично подходит для быстрого нагрева воды даже для больших семей, которым сразу требуется большое количество горячей воды. Этот тип водонагревателя бывает разных размеров, и вам нужно убедиться, что у вас есть правильный размер для вашего дома, так как меньший водонагреватель без резервуара не сможет справиться с вашим потреблением воды, и это приведет к теплой или холодная вода. Эти модели хорошо работают в домах, в которых для питания водонагревателя используется природный газ, но для более крупных моделей требуется больший газопровод и больше газа для правильной работы.Для более крупных водонагревателей без резервуаров, работающих на электричестве, может потребоваться увеличить электрическую мощность вашего дома, что может быть дорогостоящим.

    г. Какое обслуживание необходимо?

    Несмотря на то, что бака нет, вы все равно должны чистить безбаковый водонагреватель не реже одного раза в год, чтобы удалить минеральные отложения и избежать коррозии. Очистка может быть более сложной, поскольку детали меньше и труднодоступны. Срок службы водонагревателя такого типа составляет 8–10 лет.

    г. Какие преимущества по сравнению с другими стилями водонагревателей?

    Бесконтактные водонагреватели невероятно энергоэффективны, потому что они нагревают воду только по требованию, вместо того, чтобы держать нагретую воду весь день, даже когда она не используется. Если у вас есть модель, достаточно большая для вашего дома, у вас будет неограниченное количество горячей воды все время.

    г. А как насчет минусов?

    Первоначальные инвестиции в покупку безбаквального водонагревателя значительно выше, чем у более традиционного стиля, и для этого могут потребоваться большие газовые линии или большая мощность, чем у вашего дома в настоящее время (не всегда), что может быть дорогостоящим ремонтом.

    3. Водонагреватель с тепловым насосом (гибридный водонагреватель)

    Этот гибридный водонагреватель может помочь сэкономить деньги на электроэнергии, поскольку он непосредственно не генерирует тепло.

    а. Что такое тепловой насос / гибридный водонагреватель?

    Этот водонагреватель уникален тем, что использует тепло воздуха и земли для нагрева воды. Это означает, что электричество используется только для передачи тепла от земли или воздуха к воде, вместо альтернативы, когда электричество используется для выработки тепла.Водонагреватели с тепловым насосом могут потреблять до 60 процентов меньше электроэнергии, чем традиционные водонагреватели. Поскольку насос находится сверху, вам может потребоваться довольно много места для этого водонагревателя, иногда до восьми футов вертикального зазора.

    г. Есть ли техническое обслуживание?

    Этот водонагреватель имеет бак, и, как и обычные водонагреватели с накопительным баком, его необходимо регулярно чистить (до двух раз в год), чтобы продлить срок его службы.

    г.Каковы преимущества теплового насоса / гибридных водонагревателей?

    Этот водонагреватель невероятно энергоэффективен и, следовательно, может быть невероятно экономичным в долгосрочной перспективе.

    г. А как насчет минусов такого стиля водонагревателя?

    Поскольку этот тип водонагревателя основан на отборе тепла от земли или воздуха вокруг него, он не будет работать очень хорошо в холодных помещениях, таких как подвалы, или в климате, где чрезмерно холодно в течение длительных периодов в течение года.Однако это один из самых дорогих для покупки стилей водонагревателей.

    4. Водонагреватель на солнечных батареях

    Водонагреватель на солнечных батареях позволяет получать энергию от солнца. Это отличная идея, если у вас уже есть солнечные батареи или вы планируете их добавить.

    а. Что такое водонагреватель на солнечных батареях?

    Этот тип водонагревателей может быть наиболее энергоэффективным из всех, и в качестве источника энергии используются солнечные панели, установленные на крыше.Энергия передается замкнутой системе, содержащей теплопроводящий материал, который затем нагревает воду в резервуаре. Это может сэкономить много денег в солнечные дни и особенно хорошо работает для тех, кто живет в теплом солнечном климате. Однако для этой системы часто требуется резервный план, например, природный газ или электричество, чтобы водонагреватель мог продолжать работать в пасмурные дни.

    г. Какое обслуживание мне следует делать?

    Опять же, эта система имеет резервуар, который необходимо регулярно чистить для удаления накипи и предотвращения коррозии.Вы также должны учитывать необходимость обслуживания солнечных батарей.

    г. Каковы преимущества?

    Эти водонагреватели очень энергоэффективны и, следовательно, очень экологичны. Вы можете ежемесячно экономить кучу денег на электричестве, если позволяете солнцу обеспечивать большую часть энергии для вашего водонагревателя.

    г. А как насчет недостатков?

    Эти водонагреватели на солнечных батареях невероятно дороги, и иногда может потребоваться до 40 лет, чтобы окупить свои инвестиции.В неблагоприятных погодных условиях, когда мало или совсем нет солнца, вам может понадобиться альтернативный источник энергии для вашего водонагревателя, что может стать проблемой.

    5. Нагреватель конденсационной воды

    Этот водонагреватель использует неиспользованные газы вашего дома для нагрева воды.

    а. Что такое конденсационный водонагреватель?

    Конденсационный водонагреватель может быть лучшим вариантом, если в доме вашей семьи в качестве источника энергии используется в основном природный газ.Этот тип воронки водонагревателя нагревает выхлопные газы из системы природного газа и использует их для нагрева воды, которая хранится в резервуаре, как и в обычной версии водонагревателя. Дымовые газы проходят через змеевик, расположенный на дне резервуара, для нагрева воды. Следовательно, для нагрева воды в вашем доме используется очень мало энергии (кроме газа, который уже сжигался где-то еще, например, у вашей духовки или обогревателя). Это водонагреватель в виде резервуара, поэтому вам нужно обязательно купить достаточно большой для размера вашей семьи.

    г. Какое обслуживание я буду делать?

    Как и в других стилях, здесь есть резервуар для чистки. Для этого типа также может потребоваться чистка клапанов для импорта газа один раз в год.

    г. Каковы преимущества этого стиля водонагревателя?

    Обычно это наиболее энергоэффективная версия для семей, которые отапливают свой дом природным газом. Как правило, воды достаточно, так как для этого типа водонагревателя обычно требуется резервуар большего размера.

    г. Есть ли у этого стиля недостатки?

    Водонагреватель такого типа нелегко найти в моделях меньшего размера и лучше всего подходит для семей, которым требуется емкость более 55 галлонов. Это также не лучший выбор для домов, которые не работают на природном газе.

    B. Причины замены водонагревателя

    Есть несколько вещей, на которые вы должны обратить внимание, чтобы определить, нужна ли вам замена водонагревателя. Конечно, если не работает, ничего страшного.Но вы можете подумать, что он работает нормально, и на самом деле вам уже давно нужна была замена. Если вам интересно, стоит ли вам обновиться, подумайте об этом:

    1. Срок действия гарантии истек

    Один хороший способ узнать, что, возможно, пришло время для обновления, — это когда вы на несколько лет превзойдете свою 12-летнюю гарантию. Мало того, что у вас больше нет покрытия для ремонта вашего водонагревателя в случае внезапных повреждений, но есть вероятность, что конструкция вашего водонагревателя довольно устарела и потребляет намного больше энергии, чем необходимо.Это может стоить вам кучу лишних денег каждый месяц, и вы этого не заметите. Если срок службы вашего водонагревателя давно превысил ожидаемый срок службы, возможно, пришло время выбросить его и заменить обновлением.

    2. У вас течет водонагреватель

    Обычно, когда ваш водонагреватель протекает, вам понадобится сантехник, чтобы устранить проблему. Это может быть очень дорогостоящим и трудоемким. Иногда утечки водонагревателя трудно обнаружить, и до устранения проблемы может произойти много повреждений, вызванных водой.Если у вас есть протечка, вы можете попросить сантехника ее осмотреть. Если это достаточно плохо, вам, вероятно, будет лучше купить новый водонагреватель, чем платить за устранение утечки.

    3. У вас закончилась горячая вода, когда она вам понадобится

    Если вы обнаружите, что часто принимаете теплый душ или у вас заканчивается горячая вода во время мытья посуды, возможно, у вас нет водонагревателя, достаточно большого, чтобы преодолеть объем горячей воды, который использует ваша семья. Это означает, что вам может потребоваться обновление до водонагревателя с резервуаром большего размера.

    4. Ваши строительные коды изменились

    Другая причина, по которой вам может понадобиться новый водонагреватель, — это то, что он больше не соответствует строительным нормам вашего района. Вам следует регулярно проверять местные строительные нормы и правила, и, если вы переехали в другой штат, у вас могут быть другие строительные нормы и правила, чем раньше. Если ваши строительные нормы и правила изменились, возможно, потребуется и водонагреватель.

    C. Что следует учитывать при выборе водонагревателя

    1. Гарантия:

    Гарантия на водонагреватель

    может сильно различаться как по стоимости, так и по продолжительности.Поскольку ваш водонагреватель является неотъемлемой частью повседневной жизни вашей семьи, вы всегда должны внимательно следить за условиями гарантии при выборе нового водонагревателя. В случае его повреждения вы можете получить новый, не потратив тысячи долларов по требованию. Гарантия обычно составляет около 2–10 лет, но вы можете найти производителей, которые предлагают гарантию сроком до 12 лет. Если вы являетесь владельцем дома, вы можете рассмотреть возможность продления гарантии, даже если вам придется заплатить немного больше, чтобы избежать неожиданных затрат в будущем.Поскольку водонагреватели могут сломаться, а они очень важны, мы предлагаем вам выбрать самую длительную доступную гарантию.

    2. Сливные клапаны: пластик или латунь?

    Сливной клапан расположен рядом с нижней частью водонагревателя и используется для слива воды из водонагревателя перед техническим обслуживанием или для облегчения подъема при перемещении. Этот клапан обычно изготавливается из латуни или пластика. Если вам нужно заменить сливной клапан водонагревателя или вы покупаете новый водонагреватель, вам нужно будет решить, какой тип использовать.И пластик, и латунь — особенно экономичные варианты. Пластик может быть менее реактивным, хотя ни один из материалов не вызывает коррозии. Латунь намного прочнее пластика, а также более податлива, поэтому она получит больше повреждений. Латунь, в отличие от пластика, не подвержена изменению температуры. Это не слишком серьезное решение, но вам все же нужно будет его принять.

    3. Устройства защиты от накипи:

    Минеральные отложения могут повредить ваш водонагреватель и другие водопотребляющие приборы.Некоторые производители включают в свой водонагреватель устройства для защиты от накипи. Это устройство перемещает воду на дно резервуара. Постоянно движущаяся вода менее склонна к накоплению минералов, что может увеличить срок службы вашего водонагревателя. Эта функция может работать, но есть и другие факторы, помимо накопления минералов, которые могут повредить ваш водонагреватель. Нет необходимости покупать водонагреватель с устройством защиты от накипи, а при длительной гарантии он вам, вероятно, не понадобится.

    4.Стеклянные резервуары:

    Вы можете заметить, что некоторые водонагреватели имеют внутри стеклянную облицовку. Эта облицовка на самом деле представляет собой фарфоровую эмаль, а покрытие помогает защитить водонагреватель (который обычно делается из стали) от коррозии. Эмалевое покрытие может творить чудеса, продлевая срок службы вашего водонагревателя, но из-за процесса покрытия участки стали чаще всего остаются незащищенными. Покрытие керамической эмалью становится все более популярным и сегодня может быть даже стандартным дизайном для некоторых производителей.Опять же, это необязательное добавление, но оно определенно может замедлить процесс коррозии внутри вашего водонагревателя.

    5. Цифровые дисплеи:

    Водонагреватели

    с цифровыми дисплеями удобны, потому что вы можете легко настроить параметры водонагревателя в соответствии с вашими личными потребностями. Вы можете легко настроить мощность водонагревателя, температуру воды, а в некоторых моделях даже есть функция расписания, которая позволяет вам вводить часы, в которых ваш дом занят, чтобы повысить энергоэффективность водонагревателя, отключая его, когда ты далеко.Водонагреватели без цифрового дисплея часто показывают только основные показания, такие как общая температура и давление воды. Цифровой дисплей — определенно то, что вам нужно в современном водонагревателе.

    6. Вместимость:

    Определение емкости вашего водонагревателя зависит исключительно от количества людей, использующих воду в вашем доме. Может быть сложно определить, какого размера резервуар вам понадобится, поскольку потребление воды каждым человеком может сильно различаться. Вы можете использовать рейтинг первого часа (FHR), чтобы определить размер водонагревателя, который нужен вашей семье.Чтобы рассчитать FHR вашей семьи, подсчитайте количество людей в вашем доме и умножьте его на двенадцать. Это означает, что у семьи из четырех человек FHR составляет 48 галлонов. Вы можете проверить частоту сердечных сокращений вашего водонагревателя, чтобы определить, достаточно ли он нагревает воду для вашего дома. Вот еще одно хорошее практическое правило:

    Если в вашем доме только один или два человека, 30-галлонного бака должно быть достаточно.

    • Если в вашем доме два или три человека, вам может понадобиться бак водонагревателя на 40 галлонов.
    • Если в вашем доме живет от трех до четырех человек, вы должны выбрать что-то побольше, около 40–50 галлонов.
    • Для более чем пяти человек вам следует рассмотреть резервуар, вмещающий 55 галлонов или более.
    • Для восьми и более человек вам могут понадобиться два водонагревателя, чтобы обеспечить дом горячей водой.

    Конечно, для безрезервуарных водонагревателей вам нужно будет использовать FHR, чтобы определить, какой размер покупать.

    D. Где купить водонагреватель

    Обычно вы не встретите огромную вывеску «Водонагреватели на продажу» каждый раз, когда идете на местный продуктовый рынок, и если вы никогда раньше не покупали водонагреватель, вы можете не знать, где искать.К счастью, у вас есть несколько вариантов:

    1. Ваш местный хозяйственный магазин

    Иногда в местных семейных хозяйственных магазинах есть небольшой выбор водонагревателей. В противном случае они могут точно знать, где взять тот, который вам нужен, и, вероятно, закажут его для вас. Конечно, вам придется подождать доставки. Вероятно, они тоже предлагают доставку за небольшую плату.

    2. Товары для дома

    Если у вас есть сеть магазинов товаров для дома, вы можете не сомневаться, что у них есть довольно большой выбор водонагревателей.При покупке водонагревателя в магазине товаров для дома у вас будет квалифицированный персонал, который поможет вам принять решение.

    3. Посетите Интернет

    Обычно вы можете сделать заказ в местном магазине товаров для дома через Интернет, и вам доставят водонагреватель. Вы также можете проверить Amazon, особенно если вам нужен водонагреватель меньшего размера.

    Связано: Типы сантехнических инструментов | Учебники по сантехнике своими руками | Сантехник против сантехника

    Электрический безбаковый водонагреватель 220/240 В мгновенного действия, подходящая душевая кабина Кухня Ванная комната Ванна RV Весь дом, выход горячей воды 1.8 галлонов в минуту, 2 шт. 16 ”длинный шланг с медной головкой 1/2” FIP (черный, 12 кВт) —

    Компактная конструкция

    Экономит пространство, позволяет устанавливать его в нетрадиционных помещениях, таких как подсобное помещение, подвал, гараж, чердак, подъезд или даже кладовая.

    Легко читаемый цифровой дисплей температуры, никаких сложных требований для установки без минимального шума.

    Размер: 11×2,7×18 дюймов

    Вес: 10,95 фунта

    Хорошо запечатанная упаковка, вы можете получить неповрежденный продукт, без вмятин или повреждений.

    Бесконечная горячая вода

    Не беспокойтесь о горячей воде, даже если вы долго принимаете душ.

    Нет необходимости в предварительном нагреве, за 3 секунды вы сможете получить нужную вам горячую воду, без раздражающих задержек и холодной воды.

    Просто откройте кран или душ.

    Он может без проблем включать как наши души, так и посудомоечную / стиральную машину, до 3-х смесителей, 2-х душевых кабин одновременно.

    Также хорошо подходит для домов на севере США.Южная и Канада или на юге США, где есть большие ванны в римском стиле или джакузи, которые, как правило, требуют более требовательного использования воды.

    Подходит для других коммерческих мест

    Электрический водонагреватель BISELONG не только для домашнего использования, но и для многих других коммерческих помещений, где требуется мгновенная, бесконечная и безопасная горячая вода, таких как: квартира, парикмахерская, гостиница, салон красоты, тренажерный зал, ресторан и т. Д.

    Более умный дизайн:

    — Зеркальный дизайн, легко моется.

    -Экран четко показывает фактическую температуру воды на выходе вместо заданной температуры, безопаснее

    -Машина автоматически остановится, если вода не будет нагреваться.

    -Адаптация к 2 напряжениям: 240 В / 220 В оба в порядке, всего 1 кнопка, чтобы установить его при установке

    -Очищаемый фильтр

    Водонагреватели с тепловым насосом — меняют правила игры в эффективности

    Автор: Джо Вачунас, Solar Oregon

    На пути к экономии денег и защите климата в наших домах водонагревание всегда было камнем преткновения.Несмотря на то, что есть простые способы эффективного использования горячей воды (например, насадки для душа с низким расходом, которые мы показали в этом Go Zero Hack), нагреть воду, не загрязняя ее, непросто.

    Проблема в том, что до недавнего времени нагревание чего-либо почти всегда означало сжигание. А горящие вещи создают загрязнение. Назовем эту дилемму «загадкой отопления».

    С этой загадкой сталкиваются все виды отопления, в том числе водяное. Например, большинство людей сегодня все еще используют архаичные технологии ранних поколений наших родителей, бабушек и дедушек.Они либо используют:

    • Электрические водонагреватели (40% рынка Северо-Запада США), которые потребляют много электроэнергии, достаточной в год, чтобы позволить моему электромобилю проехать около 16 000 миль. В прошлом большая часть этой электроэнергии производилась за счет сжигания ископаемого топлива, но сейчас ситуация меняется, поскольку электричество очень быстро становится чище. Тем не менее, обычные электрические водонагреватели остаются очень неэффективными.
    • Газовые водонагреватели (33% рынка Северо-Запада), в которых газ извлекается из земли (часто загрязняющим образом), доставляется в ваш дом и сжигается.Только 50–60% энергии, которая используется для нагрева воды, на самом деле делает это — остальная часть тратится на вентиляцию.

    Около 15 лет назад, когда изменение климата начало дышать нам в шею, некоторые умные люди начали разрабатывать альтернативные технологии нагрева воды, чтобы решить проблему отопления. Создано:

    • Водонагреватели проточного типа (13% рынка NW), которые нагревают воду по запросу, только когда вы включаете смеситель или душ. Это делает водонагреватели мгновенного действия более эффективными, потому что вы не поддерживаете горячей водой резервуар на 50 галлонов воды в течение 23 часов в день, когда вы его не используете.Но в большинстве водонагревателей мгновенного действия по-прежнему используется газ, что означает сжигание и загрязнение окружающей среды (только более эффективно).
    • Солнечные водонагреватели (<1% рынка СЗ), которые используют солнце для нагрева воды. Вы устанавливаете солнечный коллектор на крышу, и солнце нагревает жидкости, которые затем нагревают воду. Проблема с этими системами в том, что они дороги, а некоторые из них требуют значительного ремонта и нуждаются в резервном источнике водяного отопления зимой (газовом или электрическом).

    Итак, до недавнего времени мы застревали в том, что сжигать предметы неэффективно, чтобы нагреть воду.

    Выход из загадки

    А потом, в последние 5–10 лет, на блоке появился новый ребенок — водонагреватели с тепловым насосом. Водонагреватели с тепловым насосом (HPWH) обещают нам многообещающую выход из загадки отопления и стать методом нагрева воды в 21 веке.

    New Kid on the Block — водонагреватель с тепловым насосом. Изображение предоставлено Римом.

    Они безумно эффективны . Водонагреватели с тепловым насосом в 7 раз энергоэффективнее газовых и в 3 раза.В 5 раз эффективнее электрических водонагревателей.

    Как такое возможно? Магия. Ну, не совсем волшебство, но что-то вроде магии. Это та же самая магия, которая заставляет работать ваш холодильник или кондиционер — технология теплового насоса.

    Тепловые насосы перемещают тепло из одного места в другое. Они настолько эффективны, потому что не выделяют тепло, а перемещают его из одного места в другое. Как по волшебству.

    Маленькая схема работы водонагревателей с тепловыми насосами от Energystar.gov

    Выбросы от электричества упали со скалы — именно для этого они нам нужны.

    HPWHs используют электричество — Они не только безумно эффективны, но и водонагреватели с тепловым насосом используют электричество, что дает нам рецепт для нагрева чистой воды. Электричество все время становится намного чище. Мы сжигаем все меньше и меньше предметов и получаем больше электричества от солнечного света и ветра. Возобновляемые источники энергии в США увеличились вдвое за последние 10 лет, а использование угля сократилось вдвое.

    Водонагреватели с тепловым насосом не так уж дороги для покупки или эксплуатации — В отличие от солнечного нагрева воды, тепловые насосы не требуют затрат руки и ноги. Они стоят немного дороже, чем газовые или электрические водонагреватели, и часто бывают скидки, которые приводят их к паритету цен. И поскольку они так эффективно используют электроэнергию, они очень дешевы в эксплуатации. Мы говорим о 100 долларах в год на нужды средней семьи.

    Средняя стоимость эксплуатации водонагревателя с тепловым насосом.

    История моей семьи

    С тех пор, как мы купили дом в 2012 году, моя семья стала использовать более чистые источники энергии для своего дома.Мы хотим как сэкономить деньги, так и максимально приблизиться к нулевому уровню выбросов углерода.

    Изменение сразу всех систем вашего дома может быть пугающим, поэтому мы сделали все поэтапно и сэкономили одну инвестицию в экологически чистую энергию / энергоэффективность в год. Например, в 2012 году мы купили один комплект солнечных батарей. В 2013 году мы заменили нашу газовую печь на бесканальные тепловые насосы. В 2016 году мы получили еще один комплект солнечных панелей, чтобы удовлетворить возросший спрос на электроэнергию. В 2017 году мы купили подержанный Nissan Leaf (наш первый автомобиль, , всего за 7500 долларов ).В 2018 году купили водонагреватели с тепловым насосом.

    Наш странный маленький домик.

    Множественное число верно, потому что мы заменили два водонагревателя — один в нашем главном доме, газовый зверь 20-летней давности, и другой в дополнительном жилом доме, который также обеспечивал горячей водой систему теплого пола.

    Водонагреватель в нашей квартире в гараже стал уроком для неэффективных активов, во что мы инвестировали, но не получили полноценного срока службы, потому что мы купили газовый агрегат в 2012 году и заменили его тепловым насосом всего 6 лет спустя.Когда мы перейдем к полностью чистым энергетическим системам, у мира, вероятно, будет много неработающих активов. В нашем случае, по мере того, как мы постепенно двигались к дому с чистой энергией, газовая горячая вода больше не имела смысла, хотя ее срок службы еще не закончился.

    Два года назад мое исследование водонагревателей с тепловым насосом оставило у меня множество вопросов, учитывая, что они были еще довольно новыми на рынке. Некоторые рекомендации настаивали на том, чтобы их нужно было разместить в гараже или подвале, потому что они шумели и выдыхали прохладный воздух, эффективно охлаждая окружающее пространство.Оба существующих водонагревателя располагались в подсобных помещениях в основных жилых помещениях, и у нас не было гаража или подвала для размещения HPWH.

    Короче говоря, после долгих исследований и небольшого риска мы обнаружили, что они не шумят и не сильно охлаждают пространство, если они правильно оборудованы воздуховодами (наш выхлоп на чердак).

    Мой HPWH забирает тепло с чердака и выпускает холодный воздух. Не судите об уродливых каналах.

    Успех, достигнутый с этими водонагревателями, стал для нас предсказуемым и приятно удивительным.По нашему опыту, когда мы рискуем и экспериментируем с новой технологией или выбором образа жизни во имя более чистой энергии и нашего мира, это всегда окупалось с избытком.

    И наши водонагреватели окупились с лихвой. В течение года мы заменили оба газовых водонагревателя, старый и новый (ish), на водонагреватели с тепловым насосом. Мы поместили их на чердак, и в летние дни они забирают тепло из самого жаркого места в нашем доме и используют его для нагрева воды (они делают это и в зимние дни — как я уже говорил, магия !) И они работают как мечта. HPWH в нашем доме обеспечивает горячую воду для 3 душевых и 6 человек (наша семья из 4 человек плюс наш блок Airbnb), а тот, что находится в квартире, нагревает воду для одного душа, но также управляет системой лучистого теплого пола, которая обеспечивает отопление всего помещения. Единица.

    В моей квартире в гараже водонагреватель с тепловым насосом также управляет системой лучистого теплого пола.

    И когда светит солнце, и наши солнечные панели собирают фотоны для производства электричества, особенно приятно принимать душ или пользоваться посудомоечной машиной, зная, что вся энергия для нагрева воды исходит от солнца.

    Водонагреватели с тепловым насосом позволили моей семье найти выход из загадки отопления. Мы можем съесть свой торт и съесть его — всю необходимую нам горячую воду, не загрязняя землю, и экономя деньги за счет невероятно эффективного нагрева воды. Эти HPWH открыли для моей семьи эру чистых душей, ванн и мытья посуды 21 века. Присоединяйтесь к нам — вода прекрасная.


    Цените оригинальность CleanTechnica? Подумайте о том, чтобы стать участником, сторонником, техническим специалистом или представителем CleanTechnica — или покровителем Patreon.



    У вас есть совет для CleanTechnica, вы хотите разместить рекламу или предложить гостя для нашего подкаста CleanTech Talk? Свяжитесь с нами здесь.


    Как устранить проблемы с электрическим водонагревателем

    Если вы когда-либо принимали душ в доме, полном людей, вы часто знаете, что будет дальше, прежде чем шагнете в ванну голым: ледяная вода, леденящая до костей, стуча зубами. Однако, если у вас проблемы с водой из-за отсутствия в доме людей, самое время потратить некоторое время на оценку вашего электрического водонагревателя.

    Проблемы с электрическим водонагревателем могут вызывать множество симптомов, включая проблемы с температурой воды, утечки, обесцвечивание, запах и шум. Вот пошаговый процесс, который поможет вам устранить проблемы с водонагревателем.

    Перед началом: выключите питание

    Безопасность прежде всего. Прежде чем приступить к поиску неисправностей электрического водонагревателя, убедитесь, что вы отключили питание. Сделать это можно, отключив предохранитель или автоматический выключатель, подключенный к блоку обогревателя.

    Проблемы с температурой воды

    Некоторые типы электрических водонагревателей могут вызывать проблемы с температурой воды. Симптомы могут варьироваться от отсутствия горячей воды до нехватки горячей воды до слишком горячей воды.

    Когда нет горячей воды, проблема может быть связана с отсутствием мощности, неисправным электрическим термостатом или неисправным верхним электронагревательным элементом. Начните с исключения проблем с питанием. Сначала сбросьте все сработавшие прерыватели цепи и замените перегоревшие предохранители.Затем проверьте, подается ли питание на термостат электрического водонагревательного элемента. Проверьте элемент и, если он неисправен, замените его. Наконец, если термостат получает питание, но все еще не работает, замените его или электрический водонагревательный элемент.

    Когда вода недостаточно горячая, проблема может заключаться в негабаритном водонагревателе, перекрестных соединениях горячей и холодной воды или неисправном нагревательном элементе или термостате. Чтобы исключить использование нагревателя меньшего размера, убедитесь, что 75% мощности нагревателя приходится на горячую воду.Далее исключите перекрестное соединение, отключив подачу воды и включив кран с горячей водой; если вода все еще течет, ищите перекрестное соединение. После этого проверьте нижний и верхний нагревательные элементы на предмет электропитания и непрерывности электросети и при необходимости замените элемент, предварительно удалив любой осадок. Наконец, если элементы работают, сначала проверьте верхний термостат, а затем нижний и замените, если какой-либо из них не работает.

    Когда вода течет слишком горячо, это обычно означает, что термостат установлен слишком высоко.Убедитесь, что верхний и нижний термостаты установлены в диапазоне от 110 до 140 градусов по Фаренгейту.

    Утечки

    Утечка воды может быть вызвана неисправным предохранительным клапаном температуры и давления (T&P), чрезмерным давлением, перегревом, заклиниванием клапана, утечкой из верхнего или соседнего водопровода, ослабленными болтами нагревательного элемента, плохой прокладкой или протекающим резервуаром для воды. . Чтобы проверить клапан T&P, поместите ведро под верхнюю трубу, откройте клапан и промойте его от мусора; если он все еще протекает, отремонтируйте или замените его.Затем, чтобы уменьшить чрезмерное давление или нагрев, уменьшите настройку термостата. После этого проверьте, не ослаблены ли соединения труб, и используйте гаечный ключ, чтобы затянуть все, что найдете, стараясь не затягивать слишком сильно. Далее проверьте болты ТЭНа, при необходимости подтянув их. Если нагревательный элемент все еще протекает, снимите его и замените прокладку. Наконец, проверьте, не протекает ли резервуар для хранения. Резервуары для хранения могут протекать из-за коррозии или других проблем, таких как плохие уплотнительные кольца. Держите под рукой дополнительные уплотнительные кольца от таких поставщиков, как Apple Rubber, на случай, если вам понадобится заменить уплотнительное кольцо.

    Обесцвечивание или запах

    Вода цвета ржавчины может быть вызвана коррозией внутри облицованного стеклом резервуара или неисправным анодным стержнем. Если анодный стержень вышел из строя, замените его анодным стержнем из магния.

    Разлагающийся анодный стержень также может выделять водород, вызывая запах тухлых яиц. Чтобы решить эту проблему, сначала промойте водонагреватель. Затем обработайте резервуар и трубы в течение двух часов раствором из 2 пинт 3-процентной перекиси водорода на 40 галлонов воды.Если запах не исчезнет, ​​замените вышедший из строя анод анодом из цинкового сплава. Если запах по-прежнему не исчезает, замените обогреватель на пластиковый.

    Шум

    Низкий грохочущий шум может указывать на кипение воды, вызванное перегревом из-за накопления осадка. Лечите это, промывая водонагреватель.

    Высокий завывающий шум может быть вызван отложением накипи на электронагревательных элементах. Чтобы избавиться от этого, сначала промойте водонагреватель.Затем очистите от накипи бачок водонагревателя и элементы. Наконец, установите нагревательные элементы с низкой плотностью мощности и большей площадью поверхности для большей эффективности теплопередачи.

    Рефинансируйте свой дом

    Нужны наличные на непредвиденные расходы? Если у вас есть собственный капитал, вы можете использовать его для оплаты ремонта, погашения долга или создания денежной подушки. Поскольку процентные ставки продолжают оставаться низкими, это может быть хорошее время, чтобы подумать о рефинансировании текущей ипотеки с помощью новой по более низкой процентной ставке.*

    * Не все заемщики соответствуют требованиям.

    Leave a Comment

    Схема электро подключения: Схемы по электрике. Виды и типы. Некоторые обозначения

    Схемы по электрике. Виды и типы. Некоторые обозначения

    Во время работ по электротехнике человек может столкнуться с обозначениями элементов, которые условно обозначены на электромонтажных схемах. Разнообразия схемы по электрике очень широки. Они имеют разные функции и классификацию. Но все графические обозначения в условном виде приводятся к одним формам, и для всех схем элементы соответствуют друг другу.

    Электромонтажная схема – это документ, в котором обозначены связи составных элементов разных устройств, потребляющих электроэнергию, между собой по определенным стандартным правилам. Такое изображение в виде чертежа призвано научить специалистов по электрическому монтажу, чтобы они поняли из схемы принцип действия устройства, и из каких составных частей и элементов она собрана.

    Главное предназначение электромонтажной схемы – оказать помощь в монтаже электроустройств и приборов, простом и легком обнаружении неисправности в электрической цепи. Далее разберемся в видах и типах электромонтажных схем, выясним их свойства и характеристики каждого типа.

    Схемы по электрике: классификация

    Все электрические схемы, как документы, разделяются на виды и типы. По соответствующим стандартам можно найти разделение этих документов по видам схем и типам. Разберем их подробную классификацию.

    Виды электромонтажных схем следующие:
    • Электрические.
    • Газовые.
    • Гидравлические.
    • Энергетические.
    • Деления.
    • Пневматические.
    • Кинематические.
    • Комбинированные.
    • Вакуумные.
    • Оптические.
    Основные типы:
    • Структурные.
    • Монтажные.
    • Объединенные.
    • Расположения.
    • Общие.
    • Функциональные.
    • Принципиальные.
    • Подключения.

    Рассматривая схемы по электрике, перечисленные обозначения, по названию электросхемы определяют тип и вид.

    Обозначения в электросхемах

    В современный период в электромонтажных работах используются как отечественные, так и импортные элементы. Зарубежные детали можно представить широким ассортиментом. На схемах и чертежах они также обозначаются условно. Описывается не только размер параметров, но и список элементов, входящих в устройство, их взаимосвязь.

    Теперь следует разобраться, для чего предназначена каждая конкретная электросхема, и из чего она состоит.

    Принципиальная схема

    Такой тип используется в распределительных сетях. Он обеспечивает полное раскрытие работы электрооборудования. На чертеже обязательно обозначают функциональные узлы, их связь. Схема имеет два вида: однолинейная, полная. На однолинейной схеме изображены первичные сети (силовые). Вот ее пример:

    Полный вариант схемы по электрике изображается в элементном или развернутом виде. Если устройство простое, и на чертеже входят все пояснения, то хватит развернутого плана. При сложном устройстве с цепью управления, измерения и т. д., оптимальным решением будет изобразить все узлы на отдельных листах, во избежание путаницы.

    Бывает также принципиальная электросхема, на которой изображена выкопировка плана с обозначением отдельного узла, его состав и работа.

    Монтажная схема

    Такие схемы по электрике применяются для разъяснения монтажа какой-либо проводки. На них можно изобразить точное положение элементов, их соединение, характеристики установок. На схеме проводки квартиры будет видно размещение розеток, светильников и т.д.

    Эта схема руководит электромонтажными работами, дает понимание всех подключений. Для монтажа бытовых устройств такая схема лучше подходит для работы.

    Объединенная схема

    Этот тип схемы включает в себя разные виды и типы документов. Ее применяют для того, чтобы не загромождать чертеж, обозначить важные цепи, особенности. Чаще объединенные схемы применяют на предприятиях промышленности. Для домашнего применения она вряд ли имеет смысл.

    Изучив условные обозначения, подготовив необходимую документацию, не трудно разобраться в работе любой электроустановке.

    Порядок сборки по электрической схеме

    Самым сложным делом для электрика является понимание взаимодействия элементов в схеме. Нужно знать, как читать и собирать схему. Сборка предполагает определенные правила:
    • Во время сборки необходимо руководствоваться одним направлением, например, по часовой стрелке.
    • Лучше для начала разделить схему на части, если много элементов и схема сложная.
    • Начинают сборку от фазы.
    • При каждом выполненном шаге по сборке нужно предположить, что будет происходить, если в данный момент подать напряжение.

    После окончания сборки обязательно должна образоваться замкнутая цепь. Для примера разберем подключение в домашних условиях люстры, состоящей из 3-х плафонов, с применением двойного выключателя.

    Сначала определим порядок работы люстры. При включении 1-й клавиши должна загораться одна лампочка, если включить 2-ю клавишу, то другие две. По схеме на выключатель и люстру идут по 3 провода. От сети идут два провода, фаза и ноль.

    Индикатором определяем и находим фазу, соединяем ее с выключателем, не прерывая ноль. Провод присоединяем к общей клемме выключателя. От него пойдут 2 провода на 2 цепи. Один из проводов соединим с патроном лампы. От патрона выводим второй проводник, соединяем с нулем. Одна цепь готова. Для проверки щелкаем первой клавишей выключателя, лампа горит.

    2-й провод от выключателя подключаем к патрону другой лампы. От патрона провод соединяем с нулем. Если по очереди щелкать клавишами выключателя, то будут светиться разные лампы.

    Теперь подключим третью лампу. Соединяем ее параллельно к любой лампе. В люстре один провод стал общим. Его делают отличительным по цвету. Если у вас провода все одинаковые по цвету, то во избежание путаницы необходимо при монтаже пользоваться индикатором. Для подключения люстры обычно не требуется особого труда, так как эта схема не особо сложная.

    Похожие темы:

    СХЕМА ПОДКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЯ

       У нас не заграница, и взывать по таким мелочам, как заменить выключатель в комнате на новый, электрика, далеко не каждый будет. Да и уровень технической подготовки славян не сравнить с иностранным. Поэтому попробуем сами подключить новый выключатель на свет, так сказать своими руками. Для начала рассмотрим возможные варианты схем подключения выключателей.

       Предупреждаем! Все работы по замене выключателей производите при отключенном напряжении сети!

       Электрическая схема подключения в проводку очень простая. Фаза (коричневый цвет) проводом (1) заходит в коробку и, соединяясь с жилой провода (2) подключается к нижнему (входному) контакту выключателя. С верхнего (выходного) контакта, уже пунктирной линией, фаза проводом (2) заходит в коробку и, соединяясь в коробке с жилой провода (3), приходит на лампочку. Ноль (синий цвет) проводом (1) заходит в коробку и, соединяясь с жилой провода (3), приходит на лампочку.

       Нулевой провод от распределительной коробки идет сразу на потолок к лампочке. К выключателю и от него на лампочку идет только фазная жила. Так предусмотрено правилами и сделано в целях безопасности и безопасной эксплуатации электрооборудования, чтобы при отключенном выключателе разрывалась именно фаза, а не ноль. Ведь если фаза останется подключенной к лампочке (люстре), то во время замены ламп на новые можно нечаянно каснуться металлического цоколя и получить удар током. Конечно это будет не смертельно, но упав с табуретки можно получить повреждения похуже…

       Но вернёмся к электромонтажным работам. Чтобы определить входной и выходные контакты, достаточно взглянуть на заднюю сторону выключателя. У двойного, как правило, имеются три вывода: два на одной стороне (L1 и L2) – выходные, и один на противоположной (L3) – входной.

       Ноль к лампочке приходит напрямую с питающего провода, а фаза делается в разрыв. Разрывать ее будет выключатель, при нажатии кнопки включения он замкнет цепь и подаст фазу к лампочке, при выключении разомкнет и фаза пропадет. При подключении самой люстры учтите, что на резьбу подаётся ноль, а на цоколь — фаза. Очень часто их путают, подключая патрон «как придётся».

    Проходной выключатель освещения

       Иногда в больших домах или магазинах (владельцы хрущёвок могут этот раздел не читать), нужно управлять светом из двух точек. Например, длинный коридор или лестница на второй этаж (в двухуровневых квартирах). Применение обычных выключателей неэффективно, так как включив свет при входе в помещение когда вы дойдете до другого конца помещения, вы уже не сможете выключить его.

    Схема проходного выключателя

       Отличия проходного от обычного выключателя в том, что проходной выключатель – это переключатель. Чтоб разобраться с принципом работы и со схемой включения проходного выключателя, предлагаем рассмотреть схему его включения с двух мест.

       Если обычные выключатели просто разрывают цепь, то проходные выключатели переключаются с одной цепи на другую, то есть, в случае проходного выключателя с двух мест, необходимо чтобы на первый проходной выключатель приходило питание, а со второго проходного выключателя уходил один провод, который будет соединятся в распределительной коробке с проводом питающим лампочку. А между собой — эти два проходных выключателя соединяются обычным двужильным проводом.

       А как осуществить включение с трех мест? В этой схеме, между двумя проходными выключателями, нужно сделать еще один, правда, он отличается от первых двух. В предыдущей схеме у выключателей один входной контакт и два выходных, между которыми он и переключается, а в этом выключателе — уже должно быть два входных провода и два выходных.

       И последнее. Каким проводом нужно соединять включатели с лампой? На этот вопрос есть отдельный материал, в котором подробно описаны тип и области применения электромонтажных кабелей. В простейшем случае можно взять обычный провод ШВВП-2х0,75. Его хватит для питания ламп суммарной мощностью до 300 ватт.

    Originally posted 2019-06-18 15:31:30. Republished by Blog Post Promoter

    Схема подключения выключателя, розеток и ламп. Как подключать эти установочные изделия.

    На данном рисунке представлена упрощённая электрическая схема подключения выключателя, розеток и ламп. Она является довольно распространенной и повсеместно используется при электрификации жилых квартир, подвальных, гаражных помещений, производственных, строительных объектов и т.д. А теперь давайте с Вами более подробней разберёмся с ней.

    Для лучшего понимания схема подключения выключателя, розеток и ламп нарисована так, как она обычно располагается при своём монтаже. Начнём с электрощита. В каждом доме и квартире обязательно имеется щиток, к которому подходит ввод от основной электромагистрали (от ближайшего столба электропередач либо от основного распределительного щитка на площадке). На (в) этом щитке, как правило, находятся электросчётчик, УЗО, автоматические выключатели, предохранители и дополнительные устройства (к примеру, индикаторы сетевого напряжения, защита от перенапряжения и т.д.). Именно с него и происходит запитка всего помещения (частного дома, квартиры).

    Предположим, что у нас имеется трёхкомнатная квартира. Обычно делается так: в каждой комнате устанавливается соединительная коробка (она на рисунке показана в виде круга). К ней подводятся провода (кабеля) от щитка и берётся электропитание с одного из автоматов на нём. Такие соединительные коробки являются местами коммутации всех силовых проводов электропроводки (от выключателей, светильников, розеток, кондиционеров и т.д.), что располагаются в данной комнате (помещении). Теперь, что касается самой схемы подключения выключателей и ламп. Как вы поняли (смотря на рисунок), в соединительной коробке имеется фаза (провод красного цвета) и ноль (синего цвета), которые приходят от щитка. Берётся фазный провод и к нему подсоединяется общий провод (также красного цвета) идущий к двухклавишному выключателю.

    В разомкнутом положении выключателя фаза просто сидит на общей клемме и ждёт, пока нажатием на клавишу (клавиши) подадут её на провод, что соединен с одной из ламп. Провода, идущие к светильнику (лампам) обозначены зелёным цветом. В состоянии отключенного выключателя эти провода обесточены. Кстати, они проходят также через соед. коробку. Как Вы знаете, некоторые типы выключателей имеют неоновую подсветку. На рисунке она показана внутри выключателя в виде кружка с двумя меньшими кружками. Эта неоновая лампочка подключается через дополнительное сопротивление (последовательно). Данную подсветку следует включать так: один из её проводов прикручивается к общей клемме этого выключателя, а второй провод к одной из оставшихся клемм (на выключателе).

    Эта подсветка будет светиться тогда, когда выключатель находится в положении разрыва контактов. Да, хочу напомнить, что такая подсветка хорошо работает с лампочками накаливания. С экономными лампами её нежелательно подключать (просто свет начнёт блымать даже при выключенном положении). Светильники, как правило, имеют несколько ламп. При раздельном подключении ламп (горит одна часть светильника, другая и обе сразу) соединение проводов происходит так: от каждой из ламп берётся по одному проводу и соединяются в одну скрутку. Вторые провода от этих ламп группируются по двум (фазным) скруткам. В итоге, первую общую скрутку соединяют с нулём, идущим от соединительной коробки, а сгруппированные остальные две скрутки садятся на два провода (зелёного цвета) идущие от выключателя.

    Теперь, что касается схемы подключения розеток. Здесь все очень просто. Берётся два провода (фаза и ноль) идущие от соединительной коробки и подсоединяются к контактам на самой розетки. Далее от этой же розетки отводится второй провод (параллельно) и подключается к другой. Параллельно идущим проводом соединять розетки следует в том случае, когда эти розетки располагаются недалеко друг от друга (образовывая группу розеток). Если розетки находятся вдали между собой (к примеру, на противоположной стене комнаты), то их запитывают от другого провода (кабеля) идущего от общей соединительной коробки, принадлежащей этой комнате. Образовывая соединительные группы розеток, следует помнить и учитывать общую нагрузку на них (суммарный ток). Так как, соединив слишком много розеток в одной группе и запитав их от общего кабеля имеющего малое сечение, можно получить перегрузку по току на этот кабель и в итоге его нагрев.

    Видео по этой теме:

    P.S. Учтите, что качественное выполнение работ в процессе установки электрических розеток, выключателей, ламп и прочих изделий ведёт к долговечной эксплуатации этих самых электроустройств. Даже мелочь, сделанная как попало, может в последствии обернуться массой проблем. Так что делайте всё на совесть (и не только себе)!

    Разводка электропроводки, схема подключения проводов

    электрика, сигнализация, видеонаблюдение, контроль доступа (СКУД) и другие инженерно технические системы (ИТС)

    Разводка электропроводки, в числе прочего, подразумевает соединение между собой различных коммутационных, иных электротехнических устройств и изделий.

    Здесь будет рассмотрено подключение к электропроводке выключателей, розеток, осветительных приборов.

    Разводка проводов производится в распределительных (разветвительных) коробках, при отсутствии должного опыта может представлять определенную сложность. Поэтому изложение материала по этой теме я постарался сделать максимально наглядным.

    На рисунке 1 представлены:

    1. Собственно сама распределительная коробка.
    2. Условное обозначение приведенного варианта на схеме электропроводки.
    3. Детализация предыдущего обозначения, которую буду применять впоследствии.

    При рассмотрении вариантов разводки, для удобства восприятия на фотографиях саму коробку показывать не буду. Считайте, что все, что Вы видите, находится внутри нее.

    Соединения и изоляцию проводов при монтаже электропроводки можно выполнять различными способами, про это отдельно написано здесь.

    Далее на всех рисунках изображено:

    1. Внешний вид рассматриваемого соединения.
    2. Его условное обозначение на схемах электропроводки.
    3. Принципиальная схема разводки. Все что находится внутри распределительной коробки обозначено пунктиром. Номера точек соединения соответствуют приведенным на фотографии.

    ПРИМЕРЫ СОЕДИНЕНИЙ ЭЛЕКТРОПРОВОДКИ

    Подключение электрической розетки

    Здесь расположение фазового (L) и нулевого (N) проводов не принципиально. Данный вариант еще может быть использован для разветвления проводки, тогда вместо розетки будет еще одна соединительная линия.

    Разводка электропроводки для одноклавишного выключателя

    При подключении выключателей порядок фаз следует соблюдать.

    Подключение к электропроводке двухклавишного выключателя

    Двухклавишный выключатель используется для управления трехпроводной люстрой. Соответственно, здесь применяется трехпроводный электрический кабель.

    Данные варианты рассмотрены, когда электропроводка, после подключения к ней рассмотренных устройств, уходит к другим потребителям (провод справа). Если распределительная коробка в линии является последней, то указанный провод отсутствует, соответственно разводку делать проще.

    © 2012-2021 г. Все права защищены.

    Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

    Схема подключения электричества в загородном доме

    Подключение электричества в загородном доме – это очень важный этап строительных работ. От правильной установки электросети зависит не только оптимальная работа всех подключенных к ней приспособлений и устройств, но и безопасность жильцов. Основой правильного монтажа электросети является схема подключения электричества.

    1. Электроснабжение частного дома

    Снабжение электропитанием частного дома производится от общей линий электропередач  загородного поселка – будь это деревня или садовое товарищество. Сегодня электричеством у нас в стране обеспечено подавляющее большинство жилых поселков. Линии электропередач установлены таким образом, чтобы снабжение каждого дома было доступным. Как правило, возле каждого участка стоит один, а то и несколько столбов ЛЭП.

    Запитка каждого дома от линии электропередачи проводится сотрудниками электроснабжающей организации – от столба до электросчетчика. Дальнейшее устройство системы электроснабжения – забота хозяина.

    Непосвященному человеку проведение электрического тока от счетчика до каждой лампочки и розетки в доме кажется трудноразрешимой задачей. Понятное дело – осуществлять монтаж электросети должны профессионалы, но и хозяева должны иметь представление о данной работе. Ведь эксплуатировать электросеть предстоит им. Неплохо бы уметь и контролировать электроустановочные работы – хотя бы в рамках общих понятий об электросетях в частном доме. Именно знакомству с основными такими понятиями и посвящена эта статья.

    2. Важность планирования электросетей

    Как и во всяком деле, в прокладке электросетей в первую очередь не обойтись без подробного плана. В первую очередь – это учет всех потребителей (лампочки, стиральные машины, холодильники и т.д.). Во вторую очередь – графическое отображение системы электропроводки от источника до потребителя.

    Все этапы установки электросетей опираются на схему подключения электричества. В общем виде это чертеж, где наглядно отображены:

    1. Узлы электропитания от линии ввода
    2. Предохранительные устройства защиты от короткого замыкания
    3. Распределительные коробки, где происходит ответвления линий тока на определенные помещения и потребителей
    4. Расположение линий электропередач – то есть, проводов
    5. Места, где установлены розетки для потребителей

    В план-схему обязательно должны входить сведения о мощности потребителей, о параметрах предохранителей, о параметрах электрических проводов и тому подобные сведения.

    Только имея на руках схему подключения можно начинать работу. Бессистемная установка проводов обязательно приведет к ошибкам, а ошибки в работе с электричеством – это прямая угроза безопасности жизни и жилищу.

    Если дом был построен по индивидуальному проекту, то схемы подключения должна составляться конкретно для этого дома. В случае использования типового проекта, схема подключения электричества тоже может быть типовой.

    3. Наружное подключение электричества

    Хотя подключение от линии электропередач до здания – это обязанность электриков вашего поселка, жить в доме вам, и эту работу тоже нужно проконтролировать, как и обеспечить электриков всем необходимым для монтажа проводки. Тем более что вариантов подключения может быть несколько, и определяться вам.

    Вот несколько замечаний по этому этапу работ.

    Подводка проводов может быть осуществлена как по воздуху – от столба к дому, так и под землей. Провод от столба электропередачи к дому не должен провисать больше, чем на 3. 5 метра от земли. Он не должен касаться веток деревьев, деревянных частей дома, каких-либо других выступающих узлов. При расстоянии  больше … метров от столба до входного узла в дом, нужно установить дополнительную опору для проводов.

    Для входного кабеля используются провода с минимальным сечением 16мм2. Он может быть двужильным (при использовании напряжения 220В) и четырехжильным  (при напряжении 380В). Всем требованиям эксплуатации (безопасности, минимальным потерям и долговечности) соответствуют провода NYM,ВВГнг, ВВГ и ПУНП.

    Провода, отходящие от столба линии электропередач должны находиться в защитной оболочке. Для того, чтобы сохранить провода от разрыва их прикрепляют к опорному прутку. Пруток в виде толстой проволоки должен иметь хорошее натяжение, а электропровод, наоборот должен крепиться не в натяг.

    Ввод проводов внутрь дома производится через отверстие, тщательно заизолированное негорючим материалом. Провода должны продеваться через защитный кожух, например, пластиковую или металлическую трубу.

    Правила наружного подключения дома

    Внутри дома провода входят в электросчетчик, который учитывает потребленную электроэнергию, а от счетчика  – к распределительному щитку.

    4. Распределительный щиток

    Именно распределительный щиток является как бы «мозгом» всей системы электроснабжения дома. Он представляет собой металлическую коробку с вмонтированными узлами, от которых отходят провода в тот или иной участком дома. Все узлы в коробке смонтированы так, чтобы не касаться друг друга.

    Основными элементами распределительного  щитка являются защитные предохранители. Они монтируются на общем входе в щиток и на каждую группу потребителей. Современные предохранители заменили традиционные электрические пробки, где разрыв сети в случае короткого замыкания происходил после расплавления входящих в состав пробок легкоплавких вставок. Сегодня эту роль выполняют автоматические предохранители, а попросту – автоматы, где разрыв сети происходит при критическом повышении температуры благодаря встроенным датчикам. Каждый автомат рассчитан на определенную мощность потребителей тока.

    Самый мощный автомат ставят на общем входе. Он позволяет отключить всю систему. Если необходимо отключить потребители частично – например, для ремонта – можно отключить соответствующий автомат. Короткое замыкание в отдельном узле, таким образом, не отключает всей системы.

    Распределительный щиток

    5. Подробнее о схеме электропроводки

    Вывод проводов из распределительного щитка соответствует расположению потребителей в разных помещениях. Рассмотрим подробнее типовые схемы распределения электричества в доме.

    В современном жилище мы используем различные электроприборы, потребляющие разное количество электроэнергии. Уровень потребления ее выражается в мощности электроприбора.

    Самыми мощными потребителями в современном доме являются электрические плиты, нагреватели в сауне, самыми экономными – электролампочки и мелкие бытовые устройства.

    Ниже приведены средние характеристики энергопотребления некоторых наиболее часто используемых электроприборов от самых мощных к менее мощным (в Вт):

    • Проточный нагреватель воды – 5000
    • Электроплита – 3000
    • Автоматическая стиральная машинка – 2500
    • Сварочный аппарат – 2300
    • Духовка – 2000
    • Утюг – 1700
    • Бойлер – 1500
    • Пылесос – 1500
    • Обогреватель – 1500
    • СВЧ-печь – 1400
    • Электрочайник – 1200
    • Вентилятор – 1000
    • Холодильник – 600
    • Компьютер – 500
    • Телевизор – 300
    • Лампочка – 60

    Уже из этого небольшого списка видим, где сосредоточены главные потребители электроэнергии в нашем доме – на кухне и в ванной-прачечной. Естественно, не рекомендуется включать все приборы сразу, но и включенной электроплиты при постоянно работающем холодильнике достаточно для существенной нагрузки на сеть.

    Именно узлы, от которых ведут провода в такие помещения, имеют самые мощные автоматы.

    6. Электрическая и монтажная схема подключения

    Есть электрическая схема подключения, а есть план-схема, совпадающая с планом дома.

    Электрическая схема показывает, какие типы подключения используются – где ток подается параллельно, где последовательно и т.д.

    Электрическая схема сети

    Для монтажа следует иметь еще и монтажную схему. В простом виде она должна представлять собой чертеж, совпадающий с планом всего дома. На ней изображаются места расположения электропроводов и места, где расположены монтажные узла и разъемы для электропитания.

    Монтажная схема электросети

    Здесь мы видим в какое помещение идут провода от распределительного щита, какие марки проводов используются, как расположены розетки на стенах и т. д.

    Конечно, представленные схемы достаточно примитивны. В реальности схема электроснабжения может иметь довольно сложный вид. Проект обычно совмещает электрическую и монтажную схему электроподключения.

    7. Распределение электропитания по помещениям

    Как мы уже упоминали, самыми энергоемкими помещениями можно считать

    • Кухню, где хорошая хозяйка использует массу электроприспособлений….
    • Ванную и прачечную со стиральной машинкой и электронагревателем
    • Бойлерную, где осуществляется разогрев отопителей при электрическом отоплении дома

    Достаточно энергоемкими могут быть

    • Мастерская, где умелец пользуется мощными электроинструментами
    • Гостиная, где установлено много ламп, включен телевизор и пара компьютеров

    Самыми экономными потребителями электричества являются

    • Спальни, детские
    • Санузлы
    • Подсобные помещения – кладовая, гардеробная, коридор
    • Чердак и подвал, куда хозяин заглядывает относительно редко

    Очевидно, что на каждую группу помещений ставится автомат соответствующей мощности.

    8. Безопасность электросетей

    Обеспечение безопасности пользования электричеством – задача, пожалуй, более важная, чем даже само электроснабжение. Опасность электричества состоит в его токопоражающей способности по отношению к человеку и в пожароопасности – вследствие экстремального нагрева проводов при коротком замыкании.

    Тема эта довольно обширна. Что же касается схемы электроснабжения, то главное в ее устройстве – именно обеспечить безопасность эксплуатации электросети.

    Особое внимание нужно уделить соответствию монтируемых автоматов  тем, что указаны на схеме. Мощность автоматов должна быть тщательно рассчитана с учетом всех нагрузок на сеть и каждый из ее узлов.

    Что касается безопасности человека, то схема электропроводки предусматривает ряд мер:

    1. Наличие электроизоляции на всех токоведущих частях
    2. Правильное расположение розеток
    3. Заземление всех необходимых элементов
    4. Недоступность большинства электроузлов для случайного контакта
    5. Повышенная защита сетей в детских комнатах
    6. Применение специальных мер для защиты во влажных помещениях

    8. Монтаж электросети по схеме подключения

    Монтаж электричества должен проводиться строго по схеме и с использованием указанных в ней материалов. Ни в коем случае нельзя ставить не соответствующие схеме автоматы. Нельзя произвольно занижать сечение проводов. Нельзя беззаботно относиться к местам соединения проводов.

    Зачастую горе-мастера просто скручивают два или несколько проводов, не заботясь о том, что неплотное соединение – это места перегрева проводов, места искрения. Недопустимо скручивание проводов из разного металла, например, алюминиевого и медного. Все соединения должны осуществляться в специальных соединительных коробках.

    Проведение проводов на изгибах возможно только под прямым углом, иначе будет невозможно определить, где находится скрытый от глаз провод, если вдруг придется сверлить стену.

    Укладка проводов должны быть строго горизонтальна или вертикальна

    Таких правил много, подробнее о них мы расскажем в других статьях.

    9. Учет особенностей конкретного дома в схеме

    Помимо всего прочего схема подключения должна учитывать особенности материалов, из которых построен дом. Ни в коем случае нельзя план-схему для кирпичного дома использовать в деревянном каркасном без всяких изменений. У этих материалов разная огнестойкость, разная электропроводность. Необходимо учитывать, какой материал находится в близком расположении от электроузлов – металл, дерево, пластик или влажный кафель – и предусматривать достаточную изоляцию, выдерживать необходимое расстояние от токоведущих частей. Все это должно быть заложено в схеме электроподключения.

    10. Заключение

    Составление схемы электропроводки в частном доме необходимо проводить еще на этапе проектирования дома. Строительство всего дома должно проводиться с учетом особенности будущих электросетей. Собственно, это касается и других инженерных сетей, но с электричеством случай особый – это, пожалуй, самая важная сеть и самая опасная в эксплуатации.

    В любом случае разработку проекта электроснабжения нужно доверить профессионалам, не говоря уж о монтаже. Специалисты должны иметь соответствующие сертификаты и допуски. Все электрические работы в доме строго регламентируются.

    Схемы электрические. Типы схем / Хабр

    Привет Хабр!

    Чаще в статьях приводят вместо электрических схем красочные картинки, из-за этого возникают споры в комментариях.

    В связи с этим, решил написать небольшую статью-ликбез по типам электрических схем, классифицируемых в Единой системе конструкторской документации (ЕСКД).


    На протяжении всей статьи буду опираться на ЕСКД.

    Рассмотрим ГОСТ 2.701-2008 Единая система конструкторской документации (ЕСКД). Схемы. Виды и типы. Общие требования к выполнению.

    Данный ГОСТ вводит понятия:

    • вид схемы — классификационная группировка схем, выделяемая по признакам принципа действия, состава изделия и связей между его составными частями;
    • тип схемы — классификационная группировка, выделяемая по признаку их основного назначения.

    Сразу договоримся, что вид схем у нас будет единственный —

    схема электрическая (Э)

    .

    Разберемся какие типы схем описаны в данном ГОСТе.

    Далее рассмотрим каждый тип схем более подробно применительно для электрических схем.

    Основной документ:

    ГОСТ 2.702-2011 Единая система конструкторской документации (ЕСКД). Правила выполнения электрических схем

    .

    Так, что же такое и с чем «едят» эти схемы электрические?

    Нам даст ответ ГОСТ 2.702-2011:

    Схема электрическая — документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие при помощи электрической энергии, и их взаимосвязи

    .

    Схемы электрические в зависимости от основного назначения подразделяют на следующие типы:

    Схема электрическая структурная (Э1)

    На структурной схеме изображают все основные функциональные части изделия (элементы, устройства и функциональные группы) и основные взаимосвязи между ними. Графическое построение схемы должно обеспечивать наилучшее представление о последовательности взаимодействия функциональных частей в изделии. На линиях взаимосвязей рекомендуется стрелками обозначать направление хода процессов, происходящих в изделии.

    Пример схемы электрической структурной:

    Схема электрическая функциональная (Э2)

    На функциональной схеме изображают функциональные части изделия (элементы, устройства и функциональные группы), участвующие в процессе, иллюстрируемом схемой, и связи между этими частями. Графическое построение схемы должно давать наиболее наглядное представление о последовательности процессов, иллюстрируемых схемой.

    Пример схемы электрической функциональной:

    Схема электрическая принципиальная (полная) (Э3)

    На принципиальной схеме изображают все электрические элементы или устройства, необходимые для осуществления и контроля в изделии установленных электрических процессов, все электрические взаимосвязи между ними, а также электрические элементы (соединители, зажимы и т. д.), которыми заканчиваются входные и выходные цепи. На схеме допускается изображать соединительные и монтажные элементы, устанавливаемые в изделии по конструктивным соображениям. Схемы выполняют для изделий, находящихся в отключенном положении.

    Пример схемы электрической принципиальной:

    Схема электрическая соединений (монтажная) (Э4)

    На схеме соединений следует изображать все устройства и элементы, входящие в состав изделия, их входные и выходные элементы (соединители, платы, зажимы и т.д.), а также соединения между этими устройствами и элементами. Расположение графических обозначений устройств и элементов на схеме должно примерно соответствовать действительному размещению элементов и устройств в изделии. Расположение изображений входных и выходных элементов или выводов внутри графических обозначений и устройств или элементов должно примерно соответствовать их действительному размещению в устройстве или элементе.

    Пример схемы электрической соединений:

    Схема электрическая подключения (Э5)

    На схеме подключения должны быть изображены изделие, его входные и выходные элементы (соединители, зажимы и т. д.) и подводимые к ним концы проводов и кабелей (многожильных проводов, электрических шнуров) внешнего монтажа, около которых помещают данные о подключении изделия (характеристики внешних цепей и (или) адреса). Размещение изображений входных и выходных элементов внутри графического обозначения изделия должно примерно соответствовать их действительному размещению в изделии. На схеме следует указывать позиционные обозначения входных и выходных элементов, присвоенные им на принципиальной схеме изделия.

    Пример схемы электрической подключений:

    Схема электрическая общая (Э6)

    На общей схеме изображают устройства и элементы, входящие в комплекс, а также провода, жгуты и кабели (многожильные провода, электрические шнуры), соединяющие эти устройства и элементы. Расположение графических обозначений устройств и элементов на схеме должно примерно соответствовать действительному размещению элементов и устройств в изделии.

    Пример схемы электрической общей:

    Схема электрическая расположения (Э7)

    На схеме расположения изображают составные части изделия, а при необходимости связи между ними — конструкцию, помещение или местность, на которых эти составные части будут расположены.

    Пример схемы электрической расположения:

    Схема электрическая объединенная (Э0)

    На данном виде схем изображают различные типы, которые объединяются между собой на одном чертеже.

    Пример схемы электрической объединенной:

    PS

    Это моя первая статья на Хабре не судите строго.

    Схема подключения проходного выключателя (переключателя) – RozetkaOnline.COM

    Проходной выключатель или переключатель света является несложным механическим устройством, основная функция которого – управление освещением, принцип действия: при взаимодействии с другим/другими переключателями, замыкание и размыкание электрической цепи на пути к светильнику. Переключатель разрывая одну электрическую цепь, замыкает другую, тем самым работая вместе с другим/другими переключателями, позволяет управлять освещением из разных мест. С каждым днем, схемы электропроводки освещения с использованием проходных выключателей получают все большее распространение. Самая простая схема переключения – это управление из двух мест, т.е. с использованием двух проходных выключателей, схема с принципом работы переключателя на два направления представлена ниже.

    Так же, вашему вниманию, схема электропроводки с вариантом коммутации проводов в распределительной коробке. По схеме видно, что для правильной разводки, необходимо из распределительной коробки, прокинуть по трехжильному кабелю до каждого механизма, а так же в нее должны заходить питающий провод с фазой, землей и рабочим нулем и провод идущий непосредственно к светильнику. В общей сложности в распределительной коробке коммутируются четыре трехжильных кабеля.





    Для возможности управления освещением больше чем из двух мест, в схему добавляется перекрестный переключатель. Принципиальная схема работы системы с тремя органами управления светом, представлена ниже.





    При этом схема электропроводки коммутации проводов в распределительной коробке дополняется. В распределительную коробку добавляется четырехжильный провод, который прокинут к перекрестному выключателю.



    Добавляя к схеме перекрестные переключатели, можно увеличивать количество мест управления освещением, до любого количества. Подробная пошаговая фото инструкция подключения системы переключателей с управлением из трех мест – здесь.

    Схема подключения

    — подробное руководство

    Что такое электрическая схема?

    Схема подключения — это визуальное представление компонентов и проводов, относящихся к электрическому соединению. Эта графическая диаграмма показывает нам физические связи, которые намного проще понять в электрической цепи или системе. Одна электрическая схема может обозначать все межсоединения, тем самым сигнализируя об относительных местоположениях.Использование монтажной схемы положительно распознается в проектах по производству или устранению неисправностей в электрической сети. Это может предотвратить множество повреждений, которые даже подорвут электрическую схему.

    В этой статье мы узнаем некоторые интересные факты о схеме подключения , их важности и полезном онлайн-инструменте, то есть EdrawMax, чтобы быстро их нарисовать.

    Источник изображения : smartdraw.com

    Почему мы используем схемы подключения?

    Электрические схемы широко используются в производстве схем или других проектах электронных устройств. Компоновка облегчает общение между инженерами-электриками, проектирующими и реализующими электрические схемы. Фотографии также пригодятся при ремонте. Он показывает, была ли установка спроектирована и реализована надлежащим образом, подтверждая регуляторы безопасности.

    Схема соединений также может быть полезна при ремонте автомобилей и строительстве домов. Например, домостроитель может легко найти правильное расположение осветительных приборов и электрических розеток, чтобы избежать дорогостоящих дефолтов или любых нарушений кодекса.

    Преимущества схем подключения:

    Схема подключения дает несколько преимуществ, как указано ниже.

    • Диаграммой легко поделиться даже в электронном виде.
    • Процесс создания диаграммы быстрый и позволяет использовать обычное построение.
    • Доступ к сотням и тысячам символов подключения делает схему более понятной.
    • Диаграмму легко редактировать в зависимости от различных условий.
    • Правильный инструмент обеспечивает точное размещение символов, что невозможно сделать вручную или другими способами.

    Тип электросхемы

    С использованием различных символов электрическая схема в основном состоит из трех основных типов. Все, что связано с электрической системой, можно отобразить на одной из диаграмм, чтобы убедиться, что соединения работают правильно.Его три основных вида заключаются в следующем.

    A. Принципиальные схемы

    Схематические диаграммы показывают схему цепи с ее впечатлением, а не подлинным изображением. Они предоставляют только общую информацию и не могут использоваться для ремонта или проверки цепи. Функции различного оборудования, используемого в схеме, представлены с помощью принципиальной схемы, символы которой обычно включают вертикальные и горизонтальные линии.Однако известно, что эти линии показывают поток системы, а не ее провода.

    B. Схемы электрических соединений

    Схема соединений представляет исходную и физическую схему электрических соединений. Схема разводки на картинке с разными символами показывает точное расположение оборудования во всей цепи. Это гораздо более полезно в качестве справочного руководства, если кто-то хочет узнать об электрической системе дома.Его компоненты показаны на картинке, чтобы их можно было легко идентифицировать.

    C. Иллюстрированный

    Это наименее эффективная схема среди электрических схем. Часто это фотографии, прикрепленные к подробным чертежам или этикеткам физических компонентов. Картинка даже не пытается быть четкой или эффектной. Человек, хорошо разбирающийся в схемах электропроводки, может понять только изображения.

    Схема подключения

    Принципиальная схема VS

    Концепция может сбивать с толку, поскольку схема соединений указывает на физическую компоновку или расположение компонентов, тогда как схемы показывают функции различного оборудования, используемого в цепи.

    Давайте посмотрим на его сходства и различия.

    Сходства

    Отличия

    Как читать электрические схемы: символы, которые вы должны знать

    Чтобы прочитать схему соединений , вы должны знать различные используемые символы, такие как основные символы, линии и различные соединения.

    Стандартные или основные элементы, используемые в электрической схеме, включают источник питания, заземление, провода и соединения, переключатели, выходные устройства, логический вентиль, резисторы, свет и т. Д.

    1. Переключатель — Переключатель на электрической схеме включает вспомогательные символы, такие как размыкающий переключатель, размыкающий переключатель, 2-позиционный переключатель, переключатель DPST, переключатель DPDT и т. Д.
    2. Батарея — Батарея представляет собой более одной ячейки для обозначения электрической энергии. Более того, он работает от постоянного напряжения.
    3. Резистор — резистор показывает ограничение протекания тока. Он используется вместе с конденсатором в цепи синхронизации.
    4. Провод и соединение — Обозначения проводов и соединений включают в себя провод, соединенный провод и несоединенный.Соединяемые провода обычно образуют двутавровое соединение, тогда как несоединенные провода представляют собой просто пересекающиеся несоединенные провода.
    5. Конденсатор — Конденсатор — это накопитель электрического заряда. Этот символ используется с резистором, а также может отображаться как фильтр для пропускания сигналов переменного тока и блокировки сигналов постоянного тока.
    6. Логический вентиль — Логический вентиль — это своего рода сигнал процесса, используемый для представления истинного (высокий, 1, вкл., + Vs) или ложного (низкий, 0, выкл., OV).Он также содержит субсимволы, такие как AND, NOT, NAND, NOR и OR.
    7. Semiconductor — Полупроводниковые символы являются интеллектуальными и обычно используются для обозначения таких компонентов, как биполярный, MOSFET, управляемый выпрямитель, управляемый переключатель, диод, диод, симистор и т. Д. преобразуется в кинетическую энергию.
    8. Динамик — Динамик представляет собой цифровой вход, преобразованный в аналоговые звуковые волны. Это одна из важнейших частей различных продуктов, таких как телефоны и телевизоры.
    9. Индуктор — это компонент электрической цепи, обладающий индуктивностью. Он также включает в себя различные символы, такие как индуктивность передатчика положения, половина индуктивности, взаимная индуктивность и т. Д.

    Примеры электрических схем

    1.Схема 2-ходового переключателя

    В схеме двухпозиционного переключателя необходимо управлять потоком мощности (включение / выключение) на нагрузку (лампу, свет, потолочный вентилятор, розетку и т. Д.). Однако типичная схема будет включать в себя 3-проводной кабель. называется Ромекс. Он состоит из белого, черного и неизолированного медных проводов.

    A. Белый провод = нейтраль

    B. Черный провод = провод под напряжением или провод питания

    С. Оголенный медный провод = Земля

    Подключение двухпозиционного переключателя требует, чтобы вы управляли горячим или черным проводом для включения и выключения нагрузки.

    На схеме поясняется, что источник питания входит слева. Здесь единственный провод, то есть черный провод, управляется двухпозиционным переключателем. К одному винту на стороне двухпозиционного переключателя подводится черный или горячий провод. Черный провод также идет от другого винта на двухпозиционном переключателе, идущем к нагрузке.Комбинированные белые провода помогают продолжить цепь.

    Источник изображения : how-to-wire-it.com

    Также важно подключить коммутатор к заземляющему проводу. Зеленый винт представляет собой заземляющий провод для подключения, как показано ниже.

    Источник изображения : инструкции по подключению.com

    Теперь все оголенные медные или заземляющие провода подключены. Схема двухпозиционного переключателя, показанная ниже, поможет вам понять основную концепцию подачи электроэнергии к нагрузке. Здесь вы должны воспринимать контролируемую нагрузку как свет.

    Источник изображения : how-to-wire-it.com

    2.Схема 3-ходового переключателя

    Этот трехпозиционный переключатель также использует трехжильный кабель Romex, идущий от источника. Между трехпроводным кабелем и трехпозиционными переключателями проложен 4-проводный кабель. Трехжильный кабель содержит тот же провод, что и белый провод, черный провод и неизолированный медный провод, тогда как четырехжильный кабель содержит дополнительный красный провод, который также является горячим.

    Источник изображения : инструкции по подключению.com

    Левая коробка

    Здесь левый винт в нижнем положении является стандартным и получает свой черный провод от 3-х проводного источника. Тем не менее, левый винт в верхней части получает черный провод от 4-проводной правой коробки.

    Правая коробка

    В ней левый винт в нижнем положении получает черный провод от 3-х проводной нагрузки.Левый винт в верхнем положении получает красный провод от 4-х проводной левой коробки. Его правый винт в верхней части получает черный провод от 4-проводной левой коробки.

    Источник изображения : how-to-wire-it.com

    3. Подключение к розетке

    Стандартные розетки также являются дуплексными розетками.При подключении розетки необходимо выбрать один из нескольких вариантов. Вам понадобится трехжильный кабель в обоих розетках для подключения розетки (горячей. Также вам понадобится четырехжильный кабель, чтобы переключить верхнюю или нижнюю розетку.

    Источник изображения : how-to-wire-it.com

    Черный или горячий провод, идущий слева, является основным источником питания. Провод перевязан проводом, идущим к черному проводу и выключателю, который далее идет к розетке.

    Источник изображения : how-to-wire-it.com

    Как нарисовать электрическую схему в Edraw?

    После того, как мы получили лучшее понимание основной концепции, теперь мы должны продолжить изучение того, как нарисовать схему подключения с помощью одного из лучших онлайн-инструментов — EdrawMax.Чтобы создать схему подключения в Интернете, перейдите на официальный сайт Edraw и выполните следующие действия.

    Шаг 2: Выберите Электротехника и Базовая электрическая часть. Поскольку создание электрической схемы — это электрическая концепция, вам необходимо выбрать Электротехника на боковой панели.Это приведет вас к различным параметрам в главном интерфейсе, откуда вы должны перейти к Basic Electrical .

    Шаг 3: Создайте шаблон. Следующим шагом будет создание вашего шаблона. Во-первых, вам нужно выбрать значок + Basic Electrical . Этот выбор приведет вас к главному интерфейсу создания диаграммы, как показано ниже.

    Шаг 4: Сделайте схему соединений с помощью различных инструментов.

    В этом окне вы можете создать свою электрическую схему, выбирая различные символы коммутационной схемы из библиотеки символов. Доступны различные символы, такие как путь передачи, квалификационные символы, полупроводниковые устройства, переключатели и реле и другие необходимые электрические символы.

    Статьи по теме

    Как подключить лодку | Руководство для начинающих с диаграммами

    4.Получить источник к штурвалу лодки

    Следующий шаг — подвести питание от домашней батареи к панели переключателей, где мы можем использовать его для каких-то благ. Два проводника — положительный от переключателя батареи (с предохранителем) и отрицательный от соединенных вместе отрицательных сторон батареи — должны быть подведены к центральной панели переключателя. Для этого следует использовать первичный провод морского класса.

    Иногда это длинная проводка на лодке. Кроме того, эти два проводника будут нести ток всех ваших электрических нагрузок вместе взятых, поэтому обычно это довольно толстые кабели.Даже для небольшой лодки (3-5 нагрузок) мы рекомендуем для этого провод не менее 12AWG. 10AWG для больших лодок (5-10 нагрузок) — это нормально. 8AWG в большинстве случаев приближается к перебоям для лодок до 30 футов.

    Помните, что это все общие черты, есть много веских причин делать исключения.

    Имейте в виду, что чем длиннее будет проводка от батареи до панели переключателя, тем больше будет падение напряжения (подробнее о падении напряжения). Не допускайте падения напряжения, используя кабель большего диаметра.

    Силовые кабели будут подведены к заказной морской панели переключателя New Wire Marine и луженой морской отрицательной шине. Большинство наших коммутационных панелей включает водонепроницаемые перезагружаемые автоматические выключатели со всеми предварительно выполненными соединениями, чтобы они работали, вот как это показано здесь.

    Обратите внимание: если вы не заказываете автоматические выключатели на панели переключателей на лодке, вам необходимо вставить блок предохранителей перед панелью, а затем отдельные проводники от каждого предохранителя к каждой панели (мы действительно рекомендуем включать автоматические выключатели в панель, если у вас есть пространство, это действительно упростит вашу жизнь, устанавливая и обслуживая новую настраиваемую панель переключателей).

    Положительный провод основной аккумуляторной батареи подключается непосредственно к новой панели переключателей. Минус основной батареи должен идти к отрицательной шине (как эта), где в конечном итоге будут прикреплены все минусы нагрузки вашей лодки.

    Схема подключения электрической панели

    Схема подключения электрической панели используется для обозначения каждого устройства, а также соединения между устройствами внутри электрической панели . Поскольку электрические панели — это то, что будет содержать системы управления, технические специалисты и инженеры по ПЛК обычно сталкиваются со схемами подключения панелей.Хотя электрические панели на первый взгляд могут быть не слишком сложными, для выбора подходящих устройств, определения размеров проводки и проектирования компоновки панели, которая документируется схемами электрических соединений панели, уходит много инженерных усилий.

    Важно отметить, что электрические схемы панели должны соответствовать местным властям, которые диктуют стандарты , которые должны соблюдаться внутри панели. В США этим органом является Национальная ассоциация противопожарной защиты (NFPA), а кодекс называется Национальным электротехническим кодексом (NEC).Кроме того, каждое государство может выбрать разные версии кода в зависимости от выпуска. Перед проектированием панели важно ознакомиться с кодом, который применяется в вашем регионе.

    Электрическая панель — основные компоненты

    В этом разделе мы хотели бы начать с рассмотрения стандартной электрической панели, изучения компонентов и понимания вариантов выбора, лежащих в основе определенных компонентов и решений по компоновке. Электрическая панель

    — система управления на основе MicroLogix

    Электрическая панель выше включает в себя ПЛК MicroLogix, защитные устройства (предохранители), соединительные устройства (неуправляемый переключатель, преобразователь EtherNet в RS232), клеммные колодки и источник питания.

    Конструкция электрической панели — силовые устройства

    Силовые устройства внутри электрической панели используются для подачи необходимого тока на каждое устройство и защиты их от ситуаций перегрузки по току.

    • Автоматический выключатель | Обычно это точка входа внешнего тока в панель. Выключатель электрической панели аналогичен тому, что вы можете найти в домашних условиях, но с гораздо более высокими характеристиками. Это устройство используется для отключения всего питания от электрического щита и автоматически срабатывает при превышении определенного уровня тока (в зависимости от номинала автоматического выключателя).
    • Предохранители | Предохранитель — это статическое устройство, которое защитит оборудование и персонал от скачков тока. В зависимости от кода предохранитель может использоваться отдельно или в сочетании с автоматическим выключателем. При срабатывании предохранителя его необходимо заменить перед возобновлением работы.

    Схема электрических соединений панели — Электропроводка частотно-регулируемого привода

    На приведенной выше схеме электрических соединений показан пример автоматического выключателя, а также нескольких предохранителей, защищающих частотно-регулируемые приводы.Обратите внимание, что на чертеже автоматического выключателя есть значок, который указывает, что цепь размыкается во время скачка тока.

    Конструкция электрической панели — трансформаторы и источники питания

    Регулирование напряжения — важный процесс в каждой панели. Трансформаторы и блоки питания используются для преобразования одного уровня напряжения в другой. Это создает уникальную проблему для электрических чертежей: разные уровни напряжения должны управляться отдельно. Кроме того, для разных уровней напряжения потребуются отдельные клеммы, предохранители и электрические щупы.Как правило, размеры проводки указываются в начале набора чертежей. На отдельной странице напряжение будет указано в источнике, но редко на каждом проводе. Следовательно, важно отследить проводку, чтобы подтвердить местоположение и характеристики источника. Схема электрических соединений панели

    — Падение напряжения на трансформаторе

    На приведенной выше схеме показан трансформатор, который принимает напряжение 575 В переменного тока и преобразует его в 115 В переменного тока. 115 В переменного тока является стандартным напряжением в Северной Америке и используется для многих устройств, включая ПЛК, HMI, переключатели и многое другое.

    Блок питания выполняет ту же функцию, но на чертеже обозначается другим символом.

    Как упоминалось выше, преобразование напряжения приведет к созданию новой шины питания. Поэтому чрезвычайно важно следить за маркировкой и этикетками на чертежах, чтобы отслеживать уровень напряжения, о котором идет речь.

    Конструкция электрической панели — Устройства управления

    Устройства управления — это компоненты, которые будут управлять процессом. К ним относятся программируемые логические контроллеры, частотно-регулируемые приводы, весоизмерительные ячейки и т. Д.На панели, о которой мы упоминали выше, мы можем идентифицировать ПЛК серии MicroLogix вместе с массивом внешних модулей ввода / вывода. Давайте посмотрим на пример их представления на чертеже электрической панели. Схема подключения электрической панели

    — пример трансформатора и источника питания

    На приведенной выше схеме подключения электрической панели показан пример трансформатора и источника питания, используемых в системе ПЛК. Важно отметить, что источник питания может быть отдельным блоком (как обсуждалось в предыдущем разделе) или модулем в стойке ПЛК.Помимо питания ПЛК, на схеме подключения будет показан массив IO, связанный с ПЛК; давайте посмотрим на пример ниже.

    Базовый провод — соединение между двумя компонентами.

    На рисунке выше показана первая карта ПЛК Allen Bradley CompactLogix. Основываясь на модели карты (1769-IQ16), а также на характере устройств, привязанных к каждой точке на карте, мы можем сразу сделать вывод, что карта представляет собой 16-точечную входную карту 24 В постоянного тока. На чертеже показаны следующие устройства:

    • Вход 0: «ИЗ СТРОКИ 1219» | Устройство, нарисованное на другой странице набора чертежей.
    • Ввод 1: «PB4028» | Кнопка нормально разомкнутого типа
    • Вход 2: «PB4029» | Нормально закрытая кнопка
    • Вход 3: «PB4030» | Кнопка нормально разомкнутого типа
    • Вход 4: «PB4031» | Кнопка нормально разомкнутого типа
    • Ввод 5: «CR1503» | Реле управления
    • Вход 6: «CR1504» | Реле управления
    • Вход 7: «190-MC01» | Моторный контактор
    • Вход 8: «905-MC01» | Моторный контактор
    • Вход 9: «906-MC01» | Моторный контактор
    • Вход 10: «030-MC02» | Моторный контактор
    • Вход 11: «030-SE01» | Трехпозиционный селекторный переключатель
    • Вход 12: «035-MC01» | Моторный контактор
    • Вход 13: «030-ZS01» | Трехпозиционный селекторный переключатель
    • Вход 14: Н / Д
    • Вход 15: «Контакт РАБОТА СИСТЕМЫ РАЗРЯДА»

    На электрическом чертеже каждая карта будет разделена на страницу.Другими словами, внешние модули, которые мы видели на панели, будут иметь отдельную страницу, на которой показаны компоненты, подключенные к каждой точке.

    Конструкция электрической панели — символы электрических устройств

    Мы не рассмотрели все основные компоненты в приведенном выше разделе. Однако, поскольку мы углубились в точки ввода и вывода, привязанные к внешним устройствам, важно охватить их, прежде чем мы продолжим. В этом разделе мы представим символ устройства, который вы можете найти на электрической схеме панели, и дадим краткое описание устройства, а также несколько примеров для справки.

    Обозначения проводки на электрических чертежах

    Провода — это то, что связывает устройства вместе. Линии используются для обозначения разводки панели. Вы увидите следующие основные линии:

    Basic Wire — соединение между двумя компонентами.

    Примечание. Провод становится пунктирной линией, когда проводка выходит за пределы панели, описанной на чертеже.

    Соединение проводов — Соединение между несколькими проводниками.

    Wire Bypass — Байпас без тока двух проводов.Между горизонтальным и вертикальным проводниками нет соединения.

    Обозначения кнопок и переключателей на электрических чертежах

    Кнопки и переключатели играют важную роль в автоматизации производства. Они используются для получения данных, вводимых пользователем, а также состояния оборудования. Важно отметить, что переключатель не всегда приравнивается к кнопке на машине. Переключатель также включает в себя широкий набор концевых выключателей, используемых в процессе. Этикетка над устройством обычно указывает на природу устройства.

    Выключатель — [левый] — нормально разомкнутый | [Центр] — нормально закрытый | [Справа] — однополюсный двухпозиционный переключатель (SPDT)

    Электрический переключатель — это базовое устройство, которое проводит ток, когда он замкнут, и блокирует прохождение тока, когда он разомкнут. Сигнал, который передается через коммутатор, может быть прочитан полевым устройством или входом ПЛК, как мы видели выше.

    В промышленном производстве используется широкий спектр переключателей. Мы написали подробное руководство о том, как работают некоторые из этих переключателей и где они используются в производстве, в следующей статье: Концевой выключатель.

    Кнопка — [Левая] — Нормально открытый | [Вправо] — нормально замкнутый

    Нажимная кнопка — это мгновенный электрический переключатель, который будет проводить ток, когда он замкнут, и блокировать прохождение тока, когда он разомкнут. Разница между переключателем и кнопкой заключается в том, что кнопка автоматически вернется в исходное состояние, в то время как переключатель будет поддерживать это состояние до тех пор, пока не будет переключен.

    Свет — [Слева] — Красный | [Справа] — зеленый

    Свет обычно используется в качестве индикатора процесса.Это может быть светодиодный индикатор на панели или индикатор на машине или технологическом оборудовании.

    Контакт катушки двигателя

    Контакт катушки двигателя — это вход контактора или частотно-регулируемого привода. Подавая напряжение на катушку, привод замыкает необходимые контакты и запускает двигатель. Обратите внимание, что на катушке также указаны клеммы, на которые должны быть заземлены соединения. Ориентация (+24 В постоянного тока против 0 В постоянного тока) важна и будет указана на электрическом чертеже.

    Контакт двигателя или реле — [левый] — нормально разомкнутый | [Справа] — нормально замкнутый

    Контакт отображает состояние определенного устройства. Когда реле находится под напряжением, контакт либо замыкается, либо размыкается в зависимости от начального состояния. Когда контакт замкнут, ток течет; когда он открыт, ток прекращается. Когда дело доходит до контактора двигателя, рекомендуется отправлять сигнал обратно на ПЛК в качестве подтверждения того, что устройство находится под напряжением. Таким образом, ПЛК получит сигнал от контакта и подтвердит его логикой.

    Другие устройства на электрических чертежах

    Мы рассмотрели несколько основных устройств, которые могут встретиться на электрических чертежах. Этот список ни в коем случае не является исчерпывающим. Существует ряд вариаций основных устройств, а также символов для других, с которыми вы столкнетесь. Мы рекомендуем вам обращаться к техническим примечаниям производителя, когда речь идет о соответствующих символах. В большинстве случаев они указаны в паспорте.

    Конструкция электрической панели — Сетевые устройства

    Сети являются важным компонентом большинства современных панелей.Они поддерживают ряд различных протоколов, таких как EtherNet, DeviceNet, ProfiBUS, ControlNet, Serial и другие. Разница между представлениями типовых схем электропроводки электрической панели для нормальной электропроводки и сетевых устройств заключается в том, что в них часто не используется многожильный кабель. Другими словами, стандартный кабель EtherNet, который может содержать 8 проводов, будет представлен как один провод. Давайте посмотрим на пример ниже. Схема подключения электрической панели

    — сетевые устройства

    На приведенной выше схеме показано соединение между неуправляемым коммутатором и рядом периферийных устройств, использующих протокол EtherNet.Как упоминалось выше, для простоты предполагается, что читатель понимает использование стандартного кабеля EtherNet RJ45 для этой цели.

    Обратите внимание, что на этой странице описаны только сетевые подключения к этим устройствам. Те же устройства будут перечислены на другой странице, так как им требуются дополнительные сигналы. Пример: частотно-регулируемый привод (VFD) «030-SC01 конвейерная платформа» будет подключен к источнику питания, двигателю, ПЛК и цепям безопасности. Они будут рассмотрены на отдельной странице электрической схемы панели.

    Анализ монтажных схем электрической панели

    В этом разделе мы рассмотрим ряд страниц схем электрических соединений, наметим ключевые элементы, расскажем, какую информацию можно извлечь с каждой страницы, и прокомментируем, как конкретную страницу можно использовать для устранения неисправностей. система. Схема электрических соединений панели

    — цепь стартера двигателя

    Схема панели управления двигателем

    На приведенном выше чертеже мы видим 4 ключевых элемента:

    1. Точка входа в электрическую шину указана на предыдущей странице.Если мы перейдем к первой странице наших электрических чертежей, мы сможем найти спецификацию напряжения на шине: 460 В переменного тока, 3 фазы, 60 Гц.
    2. 195-MC01 — это контактор двигателя, который включает в себя автоматический выключатель, плавкий предохранитель и контакт. На чертеже указана установка автоматического выключателя: 5А.
    3. 195-HSS01 — выключатель двигателя. Обратите внимание, что отключение обеспечивает средство отключения высокого напряжения от двигателя, а также обратную связь с ПЛК. На чертеже указано «LOCAL: I: 4/08» в качестве входа отключения в ПЛК.
    4. 195-M01 — трехфазный двигатель мощностью 0,75 л.с.
    Возможные действия по поиску и устранению неисправностей
    • Сработавший контактор двигателя | См. Устройство 192-MC01. Измерьте входящее в устройство напряжение 460 В переменного тока, 60 Гц. Убедитесь, что уставка выключателя составляет 5 А.
    • Двигатель не работает | См. Устройство 195-M01. Убедитесь, что выключатель двигателя (195-HSS01) находится в положении ВКЛ. Это можно сделать, измерив выходное напряжение и проверив сигнал ПЛК, указанный выше.Убедитесь, что контактор двигателя (195-MC01) не сработал. Убедитесь в исправности обмоток двигателя, измерив сопротивление, когда он отключен с помощью выключателя двигателя.

    Схема электрических соединений панели — цепь безопасности

    Схема цепи безопасности панели

    Схема электрических соединений выше содержит пример цепи безопасности, которую можно найти в промышленной среде. Здесь показаны следующие компоненты:

    1. MSR304 — это реле безопасности Allen Bradley.Он отправляет сигнал через серию предохранительных выключателей и аварийных остановов и считывает сигнал, который он получает в конце цепочки. Если все переключатели замкнуты, реле подтверждает, что цепь безопасности исправна, и подает питание на нагрузку, к которой оно привязано.
    2. 090-ZSS11 — это предохранительный выключатель, который является частью цепи безопасности устройств. Как показано на схеме, устройства безопасности подключаются одно за другим.
    3. Световой индикатор кнопки аварийной остановки — это устройство, которое указывает на нажатие кнопки аварийной остановки.Обратите внимание, что этот сигнал поступает непосредственно от кнопки через нормально разомкнутый контакт. Другими словами, этот свет будет активироваться только при нажатии кнопки E-Stop; ни какой другой элемент в цепи цепи безопасности.
    Возможные действия по поиску и устранению неисправностей
    • Неисправность цепи аварийного останова | См. Устройство «MSR304». Начните с проверки сигнала аварийной остановки. Отожмите кнопку аварийной остановки, если она нажата. Проверьте напряжение на каждом устройстве, связанном с безопасностью. Цепь должна возвращать сигнал 24 В постоянного тока на каждую линию.Если это не так, сузьте круг схемного элемента (переключателя), который вызывает проблему.
    • Цепь безопасности не сбрасывается | См. Устройство «MSR304». Необходимо будет выполнить те же действия, что и выше. Реле сбрасывается только при получении правильного сигнала от полевых устройств. В противном случае реле не сработает.

    Схема электрических соединений панели — Программные инструменты

    В этом разделе мы опишем различные инструменты, которые инженеры и техники используют для создания схем электрических соединений панели.Некоторые из этих инструментов дороги и продаются только через дистрибьюторов. Однако большинство этих поставщиков предоставляют пробные версии, которые вы можете использовать с ограниченными возможностями, чтобы оценить, подходит ли их решение для вас.

    AutoCAD Electrical от Autodesk — один из наиболее часто используемых инструментов в отрасли. AutoCAD — это полнофункциональный набор инструментов с широким набором функций для многих приложений. Это дорогая лицензия, но она поставляется с обширной библиотекой устройств, которая постоянно пополняется предложениями большинства поставщиков.

    EPLAN — Этот инструмент специализируется на программном обеспечении для проектирования панелей и промышленного дизайна. Вы не найдете обширного списка функций, которые вы можете увидеть в AutoCAD, но функции, которые вы найдете, исключительно хорошо разработаны и поддерживаются командой. EPLAN приобрел популярность в последние годы и стал предпочтительным инструментом для многих инженеров и электриков.

    SkyCAD — Этот «недорогой» инструмент имеет меньше наворотов, но имеет огромную скидку по сравнению с чем-либо другим на рынке.Это отличное решение для небольшого предприятия, частного пользователя или подрядчика.

    Вывод схемы электрических соединений панели

    Электрические чертежи являются обязательными в соответствии с Национальным электротехническим кодексом (NEC) в США и другими органами власти в различных регионах мира. Они предоставляют список спецификаций, по которому электрики и инженеры будут проектировать и собирать панель управления, используемую на производстве и в промышленности.

    На каждой странице чертежа будет отображаться схема, которая будет содержать некоторые элементы панели вместе со ссылками на другие страницы.Используя схему, можно идентифицировать элементы на панели, проверять соединения и устранять неполадки на местах, когда они возникают.

    Схема подключения прицепа — огни, тормоза, трасса, провода и разъемы

    Так много проводов. . . Так много цветов. . . И так много видов разъемов для проводки прицепа. Ура! С чего начать? Мне нужна электрическая схема прицепа. И еще немного информации, чтобы убедиться, что я все правильно понял!


    Существует несколько стандартов для проводов прицепа, и если вы поищете, вы найдете разные схемы подключения прицепа для каждого.У каждого стандарта свое предназначение, поэтому, пожалуйста, не придумывайте его на ходу. Не делайте странных трейлеров с проводом. Следуйте этим рекомендациям и сделайте это правильно!

    Ваш подход зависит от ваших электрических потребностей. Для начала каждому прицепу нужны фонари — стоп-сигналы, поворотники и задние фонари. Некоторым также нужны боковые маркеры и ходовые огни. Некоторым тормозам также требуется электричество — для приведения в действие электрических тормозов или отключения гидравлических тормозов при движении задним ходом.

    Следующая электрическая схема (и) прицепа и пояснения представляют собой нечто среднее между электрической схемой и электропроводкой прицепа.Мы рекомендуем эти стандарты, потому что они довольно универсальны. Тем не менее, для конкретных ситуаций существуют промышленные стандарты с различными разъемами и схемами проводов. Это может сбивать с толку, поэтому, если у вас еще нет определенного стандарта, следуйте им.

    Плоский 4-контактный разъем

    Как минимум, все прицепы должны иметь как минимум 4 функции: Задние фонари, стоп-сигналы, левый и правый сигналы. Эти функции передадут 4 провода , поэтому самая простая схема — это 4-х контактный разъем.

    Самым распространенным 4-проводным разъемом является 4-контактный плоский разъем, как показано здесь. Прицепы, в которых это используется, обычно довольно легкие и не имеют тормозов или других силовых аксессуаров. Это наиболее распространенный стиль для прицепов «потребительского» типа. Небольшие грузовые прицепы, прицепы для легких лодок, маленькие кемперы, внедорожные прицепы и многие другие используют этот традиционный 4-контактный плоский разъем.

    Легкий прицеп (без тормозов) = Используйте 4-контактный разъем .

    1 .Белый = земля (см. Примечания к белому проводу ниже)
    2 . Коричневый = задние фонари, боковые габаритные огни и ходовые огни (см. Примечания к коричневому проводу ниже).
    3 . Желтый = левый указатель поворота и левый стоп-сигнал
    4 . Зеленый = правый сигнал поворота и правый стоп-сигнал

    См. Схему подключения прицепа и схему применения разъема ниже. В 4-контактном разъеме указаны только первые 4 элемента.Остальное можно проигнорировать.

    Плоский 5-контактный разъем

    (Также существуют круглые 5-контактные разъемы.)

    Прицепы грузоподъемностью более 3000 # Общая полная масса прицепа должна иметь тормоза . Это не обязательно везде, но это хорошая идея.

    Если у прицепа есть тормоза, то ему нужен разъем минимум с 5 контактами. Пятый контакт, синий провод, дает питание для включения (или отключения) тормозов прицепа.

    Традиционный прицеп + с тормозами = используйте 5-контактный разъем .

    1-4 Подключите первые 4 контакта (белый, коричневый, желтый, зеленый) так же, как 4-контактный разъем выше.
    5 . Синий = электрические тормоза или гидравлическое отключение заднего хода (см. Примечания к синему проводу ниже).

    На схеме подключения прицепа и схеме применения разъема ниже используйте первые 5 контактов и игнорируйте остальные.

    Если ваш грузовик имеет встроенную 7-контактную розетку, но вам нужно только 5 контактов. В любом случае используйте 7-контактный разъем (см. Ниже), оставив только последние 2 провода.То же самое с 5 проводами, но с разъемом, совместимым с вашим грузовиком. Плоский 5-контактный разъем выше удобен в использовании, но если в вашем автомобиле уже есть 7-контактный разъем, просто используйте его. В рамках стандартов это нормально — не использовать провода для вашей индивидуальной ситуации.

    7-контактный разъем

    Для прицепов, у которых немного больше электричества, мы рекомендуем 7-контактные разъемы. 2 добавленных контакта обычно предназначены для вспомогательного источника питания и вспомогательного света .

    Прицеп расширенного использования + с тормозами, дополнительным питанием и фонарями заднего хода = 7-контактный разъем . (6-контактные разъемы также существуют, но они встречаются реже.)

    1-4 Подключите первые 4 контакта, как указано выше, а 5-я линия идет к тормозам.
    5 . Синий = электрические тормоза или гидравлическое отключение заднего хода (см. Примечания к синему проводу ниже)
    6 . Красный (или черный) = вспомогательное питание 12 В (см. Примечания к красному проводу ниже ).)
    7 . Пурпурный = фонари заднего хода (иногда другого цвета).

    7-контактные разъемы, подобные изображенному на фотографии, очень распространены для жилых автофургонов и других крупных прицепов. Это стиль, который мы рекомендуем. Существуют и другие стили, хотя распиновка часто отличается. Несколько индустриальных стилей похожи и определенно используют разные булавки.

    Можно оставить один или два пустых контакта (неиспользуемых и неподключенных). Например, глядя на схему электропроводки прицепа, если вам нужен вспомогательный источник питания, но у него нет фонарей заднего хода, просто оставьте фиолетовый провод снаружи.Пустое место (неподключенный штифт) ничего не повредит.

    Схема подключения прицепа и таблица применения разъемов

    Описание 906 Штифт

    Цветовые коды проводов прицепа — цвета соответствуют схеме подключения прицепа
    Тип разъема Штырь Функция Цвет
    6-контактный 5-контактный 4-контактный 1 Заземление Белый Заземление для всех электрических функций прицепа.
    2 Задние фонари
    Ходовые огни
    Боковые габаритные огни
    Коричневый Питание всех нормально включенных ламп.
    Задний, ходовой и боковой габаритные огни.
    3 Левый стоп-сигнал
    Левый сигнал поворота
    Желтый Многофункциональный сигнал для заднего левого фонаря
    4 Правый стоп-сигнал
    7 Правый стоп-сигнал

    Зеленый Многофункциональный сигнал для заднего правого фонаря
    5 Тормоз Синий Мощность управления электрическим тормозом
    или выключение гидравлического тормоза (только 5-контактный)
    6 Аккумулятор Красный
    (или черный)
    Питание автомобиля +12 В
    Для зарядки аккумулятора прицепа и аксессуаров.
    7 Back Up Purple Back Up Lamps on Trailer Tail Lights
    / Гидравлическое отключение тормозов

    Single Axle Trailer Wiring

    Trailer Wiring

    Trailer Wiring

    Trailer Wiring

    Типовая электрическая схема и схема прицепа

    Две приведенные выше схемы проводки подходят для большинства прицепов. На первом изображении показан одноосный прицеп, а на втором — проводка для сдвоенных мостов.Различаются только (синий) провод тормоза и (белый) заземляющий провод. Вы можете расширить те же условия для большего количества осей.

    Используйте только необходимые провода и игнорируйте остальные. Например, если вам не нужна вспомогательная мощность , просто оставьте ее. Если на осях нет тормозов, то в этом нет необходимости. Не меняйте номера контактов или положения проводов, если функция не используется — просто оставьте контакт пустым (не подключенным).

    Три центральных габаритных огня

    На приведенных выше схемах электропроводки прицепа не показан тройной набор габаритных фонарей по центру спереди и сзади.Некоторым прицепам они нужны, а некоторым нет. Ознакомьтесь с требованиями местных постановлений.

    Для некоторых прицепов требуется 3 центральных габаритных фонаря — расположенных по центру сзади, возможно, низко (на бампере) и / или высоко, а может быть, спереди. Ознакомьтесь с юридическими требованиями, чтобы узнать, требуются ли они в вашей стране или юрисдикции.

    Для прицепов в США: Как правило, сзади требуется набор из трех красных фонарей, если прицеп 80 ″ или шире — или — если полная масса автомобиля превышает 10 000 фунтов. Кроме того, в верхней части спины, если она выше определенного размера.Комплект желтого света 3 требуется в верхней части передней части, если он выше определенного размера (обычно он превышает высоту буксируемого автомобиля). Опять же, проверьте региональные требования.

    Обычно 3 центральных габаритных фонаря находятся на высокой точке прицепа — например, над задними дверями закрытого грузового прицепа. Они прекрасно подходят для заднего бампера прицепа-платформы, даже когда нагрузка намного выше. В законах есть много дополнений (например, маркировка в верхнем углу), так что узнайте, что вам нужно для вашего конкретного трейлера.

    Если вам нужно больше габаритных огней, подключите их к коричневому и белому проводам, как и к боковым габаритным огням. (См. Частичную схему электропроводки прицепа.) Для этого не требуются дополнительные соединения на сцепном устройстве, требуется только дополнительная проводка внутри прицепа. Эти огни должны быть включены практически все время.

    Боковое примечание: отражатели

    В дополнение к трем центральным габаритным огням для большинства прицепов шириной более 80 дюймов требуются светоотражатели или светоотражающая лента чередующегося красного и белого цветов по бокам и сзади.Здесь существует множество правил, касающихся высоты и полной разрешенной массы, особенно когда прицепы длиннее 30 футов. Я не уверен в требованиях за пределами США. Проверьте свою юрисдикцию, чтобы правильно отметить и осветить прицеп. Для некоторых это перебор, но даже если это так, исправление может сэкономить массу юридических хлопот и проблем.

    Схема электрических соединений отрыва прицепа

    Многие прицепы должны иметь на борту систему отрыва. По сути, это способ задействовать тормоза прицепа, если прицеп отсоединен от тягача.Во многих частях США прицепы с полной разрешенной массой более 3000 фунтов нуждаются в отрывном комплекте, поэтому проверьте свои местные законы.

    Если у вас есть электрические тормоза (или электрические над гидравлическими, или какие-то другие), то это будет связано с проводкой прицепа. Вот частичная электрическая схема для включения системы отрыва прицепа. Поскольку есть что обсудить, у нас есть целая статья о наборах для разрыва с большим количеством информации. А пока используйте эту схему для руководства подключением системы. Наложите это на изображения выше, чтобы увидеть, как все это сочетается.

    Система отрыва обычно находится в передней части прицепа, на ней или под ней. Выключатель вынимания штифта находится рядом с зацепкой. Система подключается к электрической системе путем подключения вспомогательного источника питания (красный провод +12 В постоянного тока) для поддержания заряда аккумулятора, тормозов (синий провод) для приведения в действие тормозов и заземления (белый провод) для замыкания цепи. Опять же, пожалуйста, прочтите статью об отколовшихся системах для получения более подробной информации.

    Маршрутизация проводов

    Куда идут провода? Теперь, когда у нас есть электрическая схема прицепа и некоторые определения разъемов, куда на самом деле идут провода?

    Уложите провода внутри и вокруг рамы, где это удобно для защиты.Мы рекомендуем защитить провода каким-либо покрытием. Крышки нет на схеме электропроводки прицепа, но гибкий кабелепровод, пластиковый кабелепровод или другие подходы подойдут. Покрытие не обязательно должно быть водонепроницаемым, но при соединении проводов необходимо учитывать защиту от атмосферных воздействий. Советы по подключению, сращиванию, прокладке и защите см. В нашей публикации о фарах и проводах для прицепов. Дополнительную информацию см. В Примечаниях по прокладке проводов ниже.

    На этой фотографии показан идеальный способ работы с проводами прицепа.Гибкий герметичный кабелепровод входит в раму и крепится к ней, но защищает провода от заеданий и погодных условий. Отличная работа над этим.


    Примечания к электрической схеме прицепа:

    Размер провода:

    Доступно много разных размеров проводов. Обычно размеры проводов указываются по «Калибру» — чем меньше размер, тем толще провод. Для освещения мы рекомендуем калибр 16 и больше. Затем, для энергоемких вещей, таких как тормоза, используйте более толстый провод, например, калибр 14 или 12.То же самое для вспомогательного источника питания.

    Осветительные цепи с маломощными лампами, такими как светодиоды, требуют низкого энергопотребления, поэтому даже при большом количестве источников энергии они не потребляют много энергии. Для фонарей подойдет относительно небольшой калибр проводов. Мы по-прежнему рекомендуем калибр 16 и больше, не столько из-за требований к питанию, сколько из-за того, что провода более прочные, надежные и имеют большую площадь поверхности для стыковых соединений. Это стоит небольших дополнительных затрат.

    Фонари:

    Мы рекомендуем герметичные и погружные светодиодные фонари практически для всего.Да, большинство прицепов никогда не погружаются в воду, но почти все они становятся очень мокрыми, например, во время сильного дождя или при стирке. Заплатите лишний доллар или два и получите более качественные фары. Безотказная работа с более качественными фарами того стоит.

    Белый провод Примечания:

    Белый провод — это «заземляющий» или «отрицательный» провод, подключаемый к «минусовой» стороне аккумуляторной батареи автомобиля. На схеме электропроводки прицепа показан этот провод, идущий ко всем фарам и тормозам. Кроме того, он должен подключаться к вещам (если они есть), которые также используют дополнительные источники питания и резервные индикаторы.

    Некоторые производители прицепов просто подключают этот провод к раме, а затем также подключают заземление от всех других фонарей и аксессуаров к раме. Хотя это обычно работает, заземляющая часть цепи часто является корнем электрических проблем прицепа. Чтобы избежать некоторых из этих проблем, мы рекомендуем соединить белый провод со всеми остальными и подключить заземление от каждого источника света непосредственно к белому. Это немного больше работы, но позже это поможет избавить от головной боли.

    Мы также рекомендуем подсоединить белый провод непосредственно к раме прицепа (дополнительно).

    Размер: Этот провод должен быть не меньше самого большого провода в вашей привязи. Если в цепи включены только фары, а фары светодиодные (маломощные), то небольшой белый провод приемлем. Однако, если у вас есть электрические тормоза или вспомогательный источник питания, этот провод должен быть больше.

    Коричневый провод Примечания:

    Коричневый провод идет к фарам, которые всегда включены во время вашего путешествия. Это ходовые огни, задние фонари с низкой интенсивностью, боковые и угловые указатели.Также, если используются, комплекты из 3 центральных фонарей спереди и сзади прицепа. Ознакомьтесь с местными законами, чтобы узнать, какие фары нужны вашему прицепу.

    Хотя типичные комплекты из 3 центральных фонарей в прицепе отсутствуют на приведенной выше схеме электропроводки прицепа, в некоторых ситуациях они важны. Они не подходят для небольших самодельных прицепов коммунального типа. Однако, если они вам нужны или они вам нужны, коричневая проволока тоже питает их (а белая — заземление). Крошечным домам могут понадобиться 3 светильника, а может и не потребоваться, но, опять же, проверьте местные законы.

    Размер: Коричневый провод подает питание только на осветительные приборы, поэтому выбирайте его в соответствии с требованиями к мощности ваших осветительных приборов. Для грузового прицепа это, вероятно, небольшая мощность, поэтому меньший габарит в порядке. Для большого закрытого прицепа с большим количеством ходовых огней подумайте о большем габарите.

    Синий провод Примечания:

    В некоторых местах пятый контакт обозначается как «Фары заднего хода». Конечно, это работает, но не забудьте отметить это на трейлере, потому что синий — это цвет тормозов. Кроме того, некоторые прицепы с гидравлическими тормозами используют этот 5-й штифт для отключения тормозов при движении задним ходом.Этого нет на схеме электропроводки прицепа выше. (Если вы это сделаете, подключите синий провод к фарам заднего хода со стороны автомобиля, затем обязательно запишите, что вы сделали.) Еще лучше используйте фиолетовый провод и пометьте его.

    Обратите внимание, что 5-й контакт не является стандартным, как первый 4. Будьте осторожны при использовании 5-контактного разъема. Убедитесь, что автомобильные провода соответствуют функциям прицепа.

    Со стороны автомобиля для электрических тормозов синий провод идет к контроллеру тормозов. Доступно множество стилей контроллеров тормозов, поэтому найдите тот, который подходит для вашего автомобиля.

    Пример корпуса: Чтобы решить проблемы с электропроводкой буксирующего транспортного средства, которая отличается от проводки моего прицепа (например, когда друг хочет ее одолжить), у меня просто есть короткий адаптер, который соединяет 5-контактный жгут с 4- штифтовой автомобиль и прицеп едет без тормозов. Это работает, потому что прицеп не большой и не тяжелый, а при небольшом грузе тормоза не требуются. Я просто говорю заемщику, что грузоподъемность составляет 3000 # (хотя истинная емкость — 5000 #). Другой способ — иметь переходник, который идет с 5-контактного прицепа на стандартный 7-контактный (с двумя пустыми проводами).Таким образом, тормоза прицепа готовы, если у тягача есть 7-контактный разъем.

    Размер: Не экономьте на размере провода для тормозов. Для одиночной оси подойдет 14 калибр, но для сдвоенных осей используйте провод 12 калибра.

    Красный провод Примечания:

    Контакт для дополнительного питания обычно имеет красный провод, но иногда он отличается от черного. Иногда мы называем это «дополнительным питанием» или «вспомогательным питанием», «дополнительным питанием» или «аккумуляторной батареей 12 В +». Каким бы ни было название, он соединяет с буксиром положительное напряжение постоянного тока.Как правило, вспомогательный источник питания предназначен для зарядки аккумуляторной батареи Breakaway, аккумуляторных батарей для жилых автофургонов, внутреннего освещения, питания аксессуаров и т. Д.

    Протяженность прокладки красного провода не указана на приведенной выше схеме подключения прицепа , поскольку она является дополнительной и отличается для каждого трейлера. В разделе «Разрывная проводка» на схеме показано, как аккумуляторный блок Breakaway соединяется с красным. Это поддерживает заряд батареи.

    Если вам не нужно отдельное питание прицепа, просто оставьте этот штырь.Если вы все же используете его, убедитесь, что вы защищаете электрическую систему автомобиля от короткого замыкания (используйте предохранитель или автоматический выключатель). Кроме того, это хорошо для защиты системы от полного разряда аккумуляторной батареи буксирующего автомобиля.

    Размер: Используйте размер провода, соответствующий требованиям к мощности. Если это просто для зарядки разорвавшейся батареи, то 16 калибра вполне подойдет. Если вы подключаете больше батарей или фонарей в прицепе, используйте 14 или даже 12 калибр. Не перегружайте этот провод. Если вам действительно требуется большое количество вспомогательной энергии, используйте генератор или установите специальную проводку от генератора переменного тока автомобиля.

    Примечания по прокладке проводов:

    На приведенной выше схеме проводки прицепа показан один из вариантов направления прокладки — начиная с язычкового соединителя, а затем вокруг прицепа. Другие предлагают разделить провода возле языка, а затем проложить их по обеим сторонам — в зависимости от правого и левого. Любой подход хорош.

    В то время как прокладка проводов — это личное предпочтение, мне немного больше нравится подход «кругового обзора», потому что он создает «магистраль», которая распределяет мощность по мере ее поступления. Он также удерживает провода в одной группе, поскольку они проходят вдоль языка, поэтому их легче защитить.Количество проволоки практически одинаково для подходов с разделением и намоткой.

    Защита проводов:

    Полые элементы рамы часто используются для прокладки проводов. Например, если рама сделана из прямоугольной стальной трубы, то размещение проводов по трубе кажется простым способом их защитить. Хотя это правда, это также означает, что вы не можете закрыть (запечатать) концы трубки, чтобы не допустить проникновения влаги. Это компромисс, который следует учитывать, но это не обязательно должно быть все или ничего.В моем последнем трейлере я проложил провода через трубку с язычком, а затем за пределы основных элементов (труб) рамы, чтобы они могли герметично закрываться. Соединения проводов и осветительных приборов находятся за пределами труб рамы под кузовом прицепа.

    При прокладке проводов учтите возможность изменений в будущем. Если вы уверены, что изменений никогда не произойдет, застегивайте все как следует. Если вы думаете, что изменения могут произойти позже, оставьте доступ к проводам. Например, для маленького туриста вы можете подумать, что Aux Power находится в списке «Я никогда не буду использовать это».Но через несколько лет вы можете обнаружить, что солнечная энергия не всегда работает, и внезапно возникает потребность в дополнительном питании. Оставив доступ к разводке проводов, проложить дополнительный провод не так сложно. Пища для размышлений.


    Еще один хороший источник со схемой электропроводки прицепа, сравнивающей различные типы разъемов, находится на etrailer.com. Во-вторых, вы можете получить большинство электрических элементов прицепа в любом магазине запчастей для прицепов или в Интернете. etrailer и JohnsonTrailerParts.com являются хорошими поставщиками электрических деталей.

    Схема подключения материнской платы Duet 3 6HC

    нажмите на изображение для увеличения

    Duet 3 Mainboard 6HC имеет следующие разъемы:

    6-сторонняя барьерная планка: два контакта для основных VIN и GND; два контакта для питания VIN и GND для клемм OUT_0; положительный и отрицательный выводы OUT_0. OUT_0 предназначен для привода нагревателя станины. Сторона заземления OUT_0 переключается с помощью МОП-транзистора, а положительная сторона защищена предохранителем на 15 А.

    4-контактный JST VH DRIVER_0 — DRIVER_5: Соединения шагового двигателя. (см. примечание ниже)

    2-контактный JST VH OUT_1 — OUT_3: предназначены для нагревателей или вентиляторов экструдеров. Максимальный рекомендуемый ток 6А каждый. Если к этим выходам подключаются индуктивные нагрузки, необходимо использовать внешние обратные диоды.

    4-контактные разъемы KK со смещенным патрубком OUT_4 — OUT_6: предназначены для вентиляторов с ШИМ-управлением. Разъем подходит для стандартного 4-контактного ШИМ-вентилятора ПК.В качестве альтернативы, 2-контактный вентилятор может быть подключен между контактом V_OULCn (+ ve) и контактом OUT_n_NEG (-ve). Положительный вывод на эти разъемы — это центральный контакт 3-контактного блока перемычек с маркировкой OUT4-OUT6_Select. Перемычка в верхнем положении запитает их от источника VIN с предохранителем. В качестве альтернативы вы можете подключить 3-контактный понижающий стабилизатор к 3-контактной перемычке для подачи необходимого напряжения на центральный контакт.

    2-контактные разъемы KK с маркировкой OUT7 — OUT9: предназначены для вентиляторов.Максимальный рекомендуемый ток 2,5А каждый. В эти выходы встроены обратные диоды.

    5-контактные разъемы KK с маркировкой IO_0 — IO_8: предназначены для концевых выключателей, Z-датчиков, мониторов накала и других функций низковольтного ввода-вывода. Каждый разъем обеспечивает питание как 3,3 В, так и 5 В. Входы выдерживают напряжение до 30 В. Выходы представляют собой сигналы уровня 3,3 В с резисторами серии 470R.

    Осторожно! Распиновка 5-контактных разъемов отличается от 5-контактного разъема Z-щупа для Duet Maestro! Он был изменен, чтобы снизить риск короткого замыкания с + 5В до +3.3В.

    2-контактный разъем KK с пометкой RESET_EXT: для внешнего нормально разомкнутого переключателя сброса.

    3-контактный KK с маркировкой PS_ON: выход на МОП-транзистор с открытым стоком для управления источником питания в стиле ATX или SSR. Вывод + 5V также может использоваться для подачи внешнего питания 5V. Небольшое количество энергии 5 В может быть получено с этого вывода (через внутренний резистор 220 Ом), так что управляющие клеммы SSR могут быть подключены непосредственно между выводами + 5V и PS_ON. Примечание: на версии v0.На плате 5 этот разъем повернут на 180 градусов по сравнению с предполагаемой ориентацией на платах более поздних версий.

    2-контактный разъем KK с маркировкой GND и V +: Предназначен для питания постоянно включенного вентилятора или аналогичного устройства. Осторожно! На платах v0.5 обозначения GND и V_FUSED на нижней стороне платы неверны! Те, что наверху, правильные. Примечание: на плате v0.5 этот разъем повернут на 180 градусов по сравнению с предполагаемой ориентацией на платах более поздних версий.

    2-контактный разъем KK с маркировкой от TEMP_0 до TEMP_3: разъемов для термистора или датчиков PT1000.

    2-контактный разъем KK с маркировкой GND 12 В: Всегда под напряжением 12 В. Обратите внимание, что этот источник питания используется совместно с 12 В, который можно выбрать для out4-out6 и out 7-out9, поэтому общий потребляемый ток 12 В не должен превышать 800 мА.

    3-контактный KK с маркировкой Laser / VFD: out9 Уровень сигнала PWM смещен на 5 В, что позволяет использовать лазерный / VFD-привод или сервопривод для хобби. Обратите внимание, что управляющий сигнал out9 распределяется между этим заголовком и 2-контактным выходом OUT9.Используйте только один или другой, но не оба.

    Разъем 2×5: Предназначен для подключения интерфейсных плат PT100 и термопар (те же платы, что и в серии Duet 2).

    4-контактный разъем для светодиодных лент DotStar : предназначен для подключения и питания светодиодных лент DotStar. В прошивке 3.01 также есть экспериментальная поддержка светодиодных лент NeoPixel. При использовании NeoPixel подключите вывод Duet DO к Neopixel DI и оставьте вывод Duet CLK неподключенным. Можно управлять максимум 50 светодиодами NeoPixel. Осторожно! Общий ток, потребляемый Raspberry Pi (включая любые подключенные USB-устройства), светодиодами DotStar и другими устройствами, питающимися от шин 5 В и 3,3 В на Duet, не должен превышать 3,0 А.

    6-контактный разъем SWD : предназначен для отладки микропрограмм, а также обеспечивает резервный механизм для программирования плат расширения.

    Диагностический светодиод : непрерывно мигает, когда основная плата работает нормально, примерно на полсекунды горит и полсекунды не горит.На плате расширения также есть диагностический светодиод. Когда плата расширения запускается, этот светодиод быстро гаснет. Если плата расширения подключена к основной плате с совместимой прошивкой, светодиод на плате расширения переключится на мигание синхронно со светодиодом основной платы, как только будет установлена ​​временная синхронизация по шине CAN.

    • 4-проводной двигатель и OUT1, OUT2 и OUT3 — это разъемы серии JST VH. Для них требуется как минимум провод 22AWG (рекомендуется 20AWG или 0,5 мм 2 .Большинство проводов шаговых двигателей размера NEMA17 будет недостаточно толстым для использования в обычном режиме; но вы можете удвоить оголенную часть провода на себя, чтобы набухнуть, и надеть на изоляцию небольшой отрезок термоусадочной трубки, чтобы увеличить изоляцию. Вам понадобится подходящий инструмент для обжима обжимных штифтов, например Engineer PA21 (используйте отверстие губки 2,2 мм, чтобы обжать оголенный провод, и 2,5 мм, чтобы обжать изоляцию). В качестве альтернативы вы можете припаять провод к обжимному контакту
    • Конфигурация питания 5 В по умолчанию — внутреннее — 5V-EN перемычка, 5V-> SBC перемычка (Duet питает SBC), SBC-> 5V без перемычки.Если вы хотите, чтобы SBC подал 5V на Duet, снимите перемычку с Internal-5V-EN и установите перемычку на SBC-5V (оставив перемычку 5V-> SBC на месте). ПРИМЕЧАНИЕ это обходит защиту 5 В, и отказ SBC может повредить Duet.
    • Два банка слаботочных выходов (OUT4-6, OUT7-9) могут быть отдельно выбраны для питания от VIN или внутреннего 12V. Общий ток, потребляемый вентилятором 12 В, не должен превышать 800 мА.
    • Отдельный вход питания OUT0 позволяет подавать другое напряжение для сильноточного выхода OUT0 (например,g для обогревателя большой кровати) Если это не требуется, необходимо подать питание по VIN как на POWER IN, так и на OUT0 POWER IN, чтобы OUT 0 был запитан.
    • SBC_3.3V предназначен исключительно для обеспечения одинаковых логических уровней между Duet и SBC, не пытайтесь использовать этот вывод для подачи или вывода 3.3V

    нажмите на изображение для увеличения

    Осторожно! На платах v0.5 обозначения GND и V_FUSED на нижней стороне платы неверны! На приведенной выше схеме подключения правильные.То же самое для блока перемычек OUT7 — OUT9, который обеспечивает питание этих разъемов соответственно (см. Ниже).

    Осторожно! На платах v0.5 не подключайте ничего к выводу OUT разъема IO_5, потому что на платах прототипов этот вывод используется для передачи сигналов на Raspberry Pi. Вывод IO_5_OUT будет доступен на платах более поздних версий.

    щелкните изображение, чтобы увеличить его

    Схемы подключения

    Описание Серия Схема подключения
    Котел XP XB / XW 1000-1700 321302
    Котел XP XB / XW 2000 — 3400 321303
    Один нагреватель / бойлер, один насос, Cert-Temp 80 с системой IID или без нее HW-120M — HW-670 A055.0
    Один нагреватель / бойлер, один насос, Cert-Temp 80 с системой IID или без нее HW-200M — HW-670 A057.0
    Два нагревателя / котла, два насоса, Cer-Temp HW-300 — HW-670 A059.0
    Схема электрических соединений HW-120M — Восстановление усилителя HW-670 / Shure Temp AOSDG65100
    Схема электрических соединений LB / LW-500-1000 А063.0
    Схема электрических соединений Dura-Max DW-720 — DW-1810 AOSDG65101
    Схема подключения нескольких устройств Dura-Max DW-720 — DW-1810 AOSDG65102
    Обозначения, электрическая схема Отсечка и аварийный сигнал при низком уровне воды фунт / длина 500-1000 A064.1
    Два — со смесительным клапаном или без него / Два подогревателя с ускорителями COF А309.0
    Трубопроводы обычных систем HW-300 — HW-670 E107.0
    Котел 1 и 2 с обратным возвратом ДБ-720 — 1810 E109.0
    Три котла с обратным возвратом DB-720 — DB-1810 E109.2
    Котел 1 и 2 с обратным возвратом LB-500, 750 и 1000 E110.0
    Три котла с обратным возвратом LB-500, LB-750, LB-1000 E110.2
    Метод трубопровода для низкотемпературных систем отопления фунт 500, 750, 1000 E112.0
    Низкотемпературная система DB-710 — 1810 E112.2
    Низкотемпературная система LB-500, 750, 1000 E112.3
    Genesis первичный, вторичный трубопровод ГБ-200-750 E112.4
    Система Linear-Temp ™ DB-720 — DB-1810 E115.0
    Linear Temp ™ первичный, вторичный трубопровод ГБ-200-750 E115.5
    Система Linear-Temp ™ LB-500, LB-750, LB-1000 E116.0
    Линейная температура HW 300 — 670 E117.0
    Один нагреватель с системой IID или без нее HW-300 — HW-670 E121.0
    Четыре нагревателя с системой IID или без нее HW-300 — HW-670 E124.1
    Типовая схема подключения — несколько переключателей задержки насоса теплового балансира E125.0
    TJERNLUNCH Индукторы тяги AOSCG66000
    Электросхема котла XP XB XWH 1000-1700 324888
    Электросхема котла XP XB XWH 2000-3400 324889

    Как построить электрические схемы

    Электрические схемы помогают техническим специалистам увидеть, как органы управления подключены к системе.

    Многие люди могут читать и понимать схемы, известные как метки или линейные диаграммы. Этот тип схемы похож на фотографирование всех соединенных деталей и проводов. На этих схемах показано фактическое расположение деталей, цвет проводов и способ их подключения. Рисунок 1 представляет собой типичный пример одной из этих диаграмм, взятых с конденсаторной установки известного производителя бытовых кондиционеров.

    Рисунок 1.

    Единственное, чего не делают эти диаграммы, так это того, чтобы показать, как что-то на самом деле работает! Схема или лестничная диаграмма делает это.См. Рисунок 2.

    Рисунок 2.

    Обратите внимание, насколько чище и проще лестничная диаграмма. Макет предназначен не для расположения деталей, а для объяснения, как все работает. Чтобы «прочитать» или понять лестничную диаграмму, необходимы некоторые знания в области электричества.

    Большинство механиков предпочитают схемы с этикетками, поэтому многие производители объединяют схемы с этикетками и лестничными диаграммами для создания электрических схем для своего оборудования. Это «гибридные» диаграммы. Гибридные диаграммы очень распространены и работают достаточно хорошо.Все, что работает, лучше всего, если заказчик это понимает. Немного попрактиковавшись, вы сможете составлять простые диаграммы.

    Поскольку мы будем иметь дело с простыми схемами, хорошее практическое правило — помнить, что типичная схема состоит из источника питания, переключателя, нагрузки и заземления. Думайте об электричестве как о воде. Когда вода «течет» по трубе, электричество «течет» по проводам. Электричество течет от источника питания через выключатель через нагрузку на землю.На схемах переключатели в основном выглядят одинаково. Специальные символы могут использоваться для обозначения рабочей силы, которая приводит в действие переключатель. Обычно в цепи будет только одна нагрузка.

    Типичная общая схема будет выглядеть так, как показано на рисунке 3.

    Рисунок 3.

    Гибрид — типичный пример того, как, вероятно, будет выглядеть простой набросок. Если нужно, его можно пометить. Фактически, рекомендуется пометить клеммы на элементах управления, если есть вероятность использования неправильных клемм на элементе управления.В нашем примере, гибридном скетче (рис. 3), термостат может быть представлен как SPDT stat и имеет клеммы R, W и Y. Поскольку это охлаждение, выполняйте установку при повышении температуры, как показано на лестничной диаграмме, вам нужно пометить клеммы, которые будут использоваться на термостате, R и Y.

    Коммутаторы

    будут выглядеть практически одинаково на простых схемах. Для обозначения силы, заставляющей переключатель работать, могут использоваться специальные символы.

    Выключатели обозначаются по количеству полюсов и ходов.Полюсы относятся к числу переключателей, задействованных одной силой. Броски относятся к количеству «включенных» позиций. Следовательно, однополюсный двухпозиционный переключатель (SPDT) — это один переключающий механизм с двумя положениями «включено». См. Рис. 4, где показаны различные варианты расположения переключателей.

    Рисунок 4.

    Есть много «нагрузок». Все это может быть представлено каким-то символом сопротивления или энергозатратным символом. Попрактикуемся в создании гибридной диаграммы, которую может запросить типичный покупатель.

    Вот простой пример проектной спецификации. Помещение необходимо проветривать, когда температура или влажность становятся слишком высокими. Должна открываться заслонка, и при ее открытии включается вытяжной вентилятор. При выполнении двух предыдущих условий загорится индикаторная лампа. Вся система будет иметь низкое напряжение, чтобы сэкономить на расходах на проводку. Теперь у нас есть информация, чтобы начать монтажную схему. (Мы не собираемся отбирать устройства по номерам, которые нам нужны для выполнения этой работы. Общая номенклатура будет достаточной, поскольку мы демонстрируем создание монтажной схемы).

    Компоненты схемы будут включать трансформатор, источник низкого напряжения, термостат (переключатель), гигростат (переключатель), привод заслонки низкого напряжения (нагрузка), светильник низкого напряжения (нагрузка) и контактор с катушкой низкого напряжения (нагрузка ).

    Попробуйте сделать схемы лестничного типа. Как вы увидите, их на самом деле сделать проще всего, потому что они следуют логическим шагам, и текущий поток можно быстро отследить. Релейную диаграмму также можно быстро преобразовать в схему меток, просто указав клеммы и даже выделив цветом линии, представляющие провода.Помните, мы не пытаемся быть пуристами, а пытаемся составить понятную гибридную диаграмму. Задайте себе эти вопросы, прежде чем начнете рисовать схему:

    • Сколько нагрузок нужно контролировать?

    • Сколько имеется переключателей для управления нагрузками?

    • Сколько нагрузок будет контролировать коммутатор?

    • Сколько переключателей будут управлять нагрузкой?

    Рисунок 5.

    Начните с источника питания, в данном случае трансформатора.Стандартной практикой является построение лестничных диаграмм для чтения слева направо, поэтому наша ветвь источника питания является левой линией и может рассматриваться как «горячий» (L1) источник питания. См. Рисунок 5A.

    Всегда помните о нашем пути прохождения тока — от источника питания, через переключатель, через нагрузку, до земли. Затем добавьте переключатель, нагрузку и перейдите на землю. На рисунках 5B и 5C показано, как это будет выглядеть теперь, при этом C является более репрезентативным для того, как будет выглядеть базовый набросок. (Диаграммы обычно строятся так, что переключатели и нагрузки показаны в их «нормальном» или обесточенном положении.)

    Если переключатель «замкнут» или «включен», нагрузка будет включена. У нас ток идет от источника питания, через переключатель, через нагрузку и на землю. Коротких замыканий нет; то есть путь тока к земле без нагрузки. Нет никаких «открытий»; то есть блокирование прохождения тока на землю, когда переключатель замкнут. Это сработает? Ну, частично, но в конструкции также предусмотрено наличие двух переключателей для управления нагрузками. Давайте добавим еще один переключатель для управления нагрузкой. Если мы добавим этот переключатель в «серию», как показано на рисунке 5D, оба переключателя должны быть «замкнуты» до того, как нагрузка будет включена.Этого нет в проектной спецификации. Каждый выключатель должен работать с нагрузками. Следовательно, нам придется «параллельно» переключать переключатели, как показано на рисунке 5E. Проверяя цепи, мы видим, что через любой из переключателей будет протекать ток, чтобы запитать нагрузку. Нам еще предстоит разобраться с большим количеством вещей. Нам нужно запустить вентилятор и зажечь свет, еще две нагрузки. Будьте осторожны, не кладите нагрузки последовательно! При последовательном подключении напряжения на нагрузках будут отличаться! При параллельном подключении нагрузок на все нагрузки будет подаваться одинаковое напряжение.Вы можете добавить контакты контактора (показаны как двухполюсные) в цепь вытяжного вентилятора (E.F.). См. Рисунок 5F.

    Рисунок 5F — это вполне работоспособная диаграмма, но давайте разберемся с ней. Маркировка диаграммы не оставляет места для ошибки. Чтобы обозначить диаграмму, теперь вам нужно знать, какие устройства вы используете и как они работают. Например, предположим, что наш термостат — T87F, наш гигростат — W43A-14, двигатель заслонки — M836, контактор или реле — R8222D, лампа — 32RG18-2111T и трансформатор AT140A1000.

    Рисунок 6.

    Рисунок 6 — результат маркировки клемм и проводов. На T87F R превращается в Y при повышении температуры. W43 переводит от C до H при повышении влажности. Клеммы двигателя M836 — это T и T. R1 — катушка R8222D. (Провода катушки на R8222D не кодированы. На пластике корпуса есть слово «катушка», а стрелки указывают на соответствующие клеммы). 1R1 и 2R1 — это контакты, связанные с катушкой R1. Когда R1 запитан, 1R1 и 2R1 закроются, запустив вытяжной вентилятор.

    Теперь все будет работать как указано. Иногда, создавая диаграмму, вы можете выявить ошибки в логике или найти лучший способ выполнить то, что хочет сделать заказчик. Как и в случае с этой системой, вы могли заметить, что M836 имеет концевой выключатель, который можно использовать для запуска вытяжного вентилятора, если напряжение и потребление тока двигателя вентилятора могут регулироваться концевым выключателем. Мы могли бы исключить R8222D, если хотите использовать вспомогательный переключатель. В зависимости от важности и критичности сообщения о включении света, было бы лучше добавить устройство проверки вентилятора SML, которое будет сигнализировать о включении света.То, как теперь подключен свет, действительно доказывает, что термостат или гигростат включил цепь, а не то, что заслонка открылась или вентилятор действительно работал.

    Умение читать электрические схемы и уметь составлять простые схемы принесет большую пользу вам и вашим клиентам.

    Рисунок 7.

    Рисунок 7 — это реальная диаграмма, составленная одним из продавцов в Милуоки для клиента, чтобы показать ему, как использовать внутренний вентилятор как для обогрева, так и для охлаждения.

    .

    Leave a Comment

    Подключение бойлера косвенного нагрева к одноконтурному котлу схема: Как подключить бойлер косвенного нагрева к одноконтурному котлу?

    Как подключить бойлер косвенного нагрева к одноконтурному котлу

    Бойлер косвенного нагрева устанавливают в связке с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами. Для нормальной работы водонагревателя необходима обвязка, выполненная в согласии с руководством производителя.

    Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства ёмкостного накопителя. Существует несколько вариантов обвязки, что позволяет учесть технические условия эксплуатации БКН.

    Арматура для обвязки БКН

    Принцип работы бойлера связан с использованием тепла, взятого из системы отопления для нагрева ГВС. Обвязка БКН должна решить несколько важных задач:

    1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
    2. предотвратить гидравлический и термический удар;
    3. поддерживать заданную температуру нагрева воды в автоматическом режиме.

    При монтаже бойлера используется следующая запорная и регулирующая арматура:

    • Мембранный расширительный бак — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
    • Предохранительный клапан — нужен для аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется во время обслуживания, для заливки в накопитель химических реагентов, устраняющих накипь.
    • Группа безопасности бойлера косвенного нагрева — включает манометр, сбросовый клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Монтаж группы безопасности и расширительного бака, это требование, предъявляемое производителями к обвязке БКН.
    • Датчик температуры бойлера — подключается к циркуляционному насосу, контролирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает подогреваться. После остывания автоматика для бойлера запускает циркуляцию.
    • Трехходовой клапан — работает как узел подмеса, открывая и закрывая поступление воды к бойлеру из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
    • Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.

    Комплект подключения может меняться в зависимости от технических условий, особенностей здания, фактической потребности в горячей воде и других параметров. В обвязке может присутствовать дополнительное оборудование: гидравлическая стрелка, система фильтрации.

    Материал труб для обвязки БКН

    К бойлеру подключается холодный и горячий водопровод, подача и обратка системы отопления. Температура нагрева и давление на трубы определяет то, какой материал предпочтительней использовать при выполнении обвязки:

    • Холодная вода — может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
    • Горячее водоснабжение — температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.
      Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.

    Альтернативой полипропилену может быть труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95°C. Монтируется с помощью обжимных и пресс фитингов.

    Место установки бойлера сразу за котлом отопления, перед радиаторами и теплыми полами. Такая схема подключения обусловлена тем, что для нагрева ГВС теплоноситель нужно разогреть до 90-95° C. Серьезная тепловая нагрузка наблюдается на участке между котлом и бойлером. Этот участок обвязки рекомендуется выполнить стальной или медной трубой.

    Варианты обвязки бойлера косвенного нагрева

    На выбор схемы подключения влияет несколько условия. Значение имеет источник тепла, количество точек водоразбора, присутствие в системе теплых полов, радиаторов отопления. Способы обвязки выбираются индивидуально в каждом случае, с упором на технические условия ГВС и системы обогрева.

    Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют самотечные системы, в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.

    Обвязка БКН с трехходовым клапаном

    Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при одновременном подключении к бойлеру нескольких источников тепла (котла, солнечных коллекторов, теплового насоса). БКН монтируют сразу после отопителя. На подачу врезают циркуляционный насос, ставят трехходовой клапан.

    Преимуществ решения несколько:

    • быстрый нагрев ГВС;
    • экономия при постоянном использовании бойлера;
    • возможность автоматизации нагрева воды.

    Трехходовой клапан перенаправляет подачу теплоносителя с системы отопления на БКН до тех пор, пока температура в бойлере не достигнет заданных значений. После нагрева ГВС теплоноситель в полной мере возвращается в отопительную систему.

    Двухнасосная схема обвязки

    Хорошее решение в тех случаях, когда бойлер планируют использовать только время от времени. Требует подключения двух циркуляционных насосов. Первый ставят на отопление, второй непосредственно на подачу воды в БКН. Поддерживается постоянная циркуляция теплоносителя в системе обогрева здания.

    Циркуляционный насос на накопитель подключен к термодатчику. При снижении температура нагрева ГВС дается сигнал на включение. Создается давление, достаточное, чтобы изменить движение теплоносителя и направить его через БКН. Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева.

    Подключение через гидрострелку

    Схема используется в промышленных целях, а также при обвязке больших накопителей свыше 200 л. Подключение через гидрострелку используется и для разветвлённых сложных систем отопления: совмещение теплых полов и радиаторов, твердотопливного котла, вместе с солнечными коллекторами.

    Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для выполнения лучше обратиться за профессиональной помощью.

    Обвязка в самотёчной системе

    Гидравлические схемы подключения, используемые при энергонезависимых котлах отопления. Бойлер и сопутствующее оборудование поднимают выше котла. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь разрыв по крайней мере 1 м в высоту.

    Гравитационная система имеет несколько недостатков связанных с особенностью работы. Вода прогревается медленнее, температура нагрева и запас воды в емкости будет меньше, чем в системах с принудительной циркуляцией. Главное достоинство: возможность работы при отсутствии электричества. При частых отключениях напряжения в сети самотечная система вне конкуренции.

    Монтаж рециркуляции ГВС с БКН

    В обычном режиме при пользовании горячей водой какое-то ее количество постоянно остается в трубопроводе между БКН и точкой водоразбора. В сложных системах ГВС, без рециркуляции, на этом отрезке может находится несколько десятков литров жидкости.

    При повторном открытии крана из него сначала стекает уже остывшая вода, что снижает комфорт использования бойлера. Рециркуляция нужна чтобы обеспечить моментальную подачу горячей воды потребителю. Дополнительное преимущество, возможность подключения полотенцесушителя.

    Схема обвязки бойлера косвенного нагрева с рециркуляцией практически ничем принципиально не отличается от обычного подключения. Разница в том, что перед самим смесителем или краном водоразбора устанавливается тройник, соединенный с обратным трубопроводом. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.

    Рециркуляция имеет несколько недостатков:

    • снижение температуры нагрева ГВС;
    • увеличение расходов на топливо;
    • энергозависимость.

    В конструкции европейских бойлеров косвенного нагрева, компаний Drazice, ACV, Baxi и других предусмотрен патрубок для монтажа рециркуляции.

    Обвязка БКН с двухконтурным котлом

    Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента открытия крана и до фактической подачи горячей воды. На практике происходит следующее:

    • При открытии крана двухконтурный котел нагревает теплообменник ГВС, тратя на это максимальное количество тепловой энергии. Для разогрева змеевика требуется время. По этой причине горячая вода поступает пользователю не сразу после открытия крана, а спустя какое-то время (период зависит от удаленности точки водоразбора и мощности котла).
    • Частые пуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что способно привести к быстрому выходу оборудования из строя.

    По некоторым подсчетам всего 1 точка водоразбора при интенсивном пользовании тратит впустую около 70 л воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме работает также, как и одноконтурный. Тепло от системы отопления поступает и аккумулируется в накопителе. При включении ГВС потребителю сразу подается горячая вода. Обвязка котла и бойлера косвенного нагрева предусматривает установку системы рециркуляции.

    Главный минус схемы: зависимость работы БКН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

    БКН лучше изначально подсоединить к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и используется в основном если необходимо модифицировать уже существующую систему отопления и ГВС.

    Подключение бойлера косвенного нагрева к одноконтурному котлу — схемы, варианты, пошаговая инструкция

    Отопление в частном доме, да и вообще нагрев воды в нем – то, что нужно обязательно оборудовать, чтобы жить в комфортных условиях. И чем экономичнее будет организован процесс нагрева воды (а в этом случае без такого оборудования как БКН не обойтись), тем лучше будет для владельца коттеджа, ведь это позволит снизить затраты средств. Подключение бойлера косвенного нагрева к одноконтурному котлу – задача не из простых, но она вполне решается самостоятельно. Главное – разобраться, как это делается.

    Подключение бойлера косвенного нагрева к одноконтурному котлу

    Бойлер косвенного нагрева – что за агрегат?

    Под этим словосочетанием подразумевается бак, наполненный водой, который внутри оснащен змеевиком-теплообменником, подсоединяемым к котлу, отвечающему за обогрев дома, либо к иной системе, внутри которой циркулирует какой-либо теплоноситель. Вода в таком агрегате становится горячей за счет того, что жидкость, поступающая непосредственно от котла в змеевик для теплообмена, отдает свою энергию жидкости, которая находится в самом бойлерном баке. То есть она не нагревается напрямую, а лишь вбирает в себя теплоту из другого источника. Отсюда и образовалось название для этого агрегата – бойлер косвенного нагрева.

    Бойлер косвенного нагрева

    Воду, подогретую в агрегате, можно применять для самых разных хозяйственных нужд. Притом она длительное время остается в подогретом состоянии, так как система сама поддерживает нужный уровень температуры. Установить такой бойлер можно, кстати, не только в коттедже, но и в квартире, гостинице или другом помещении.

    Сам бойлер представляет собой металлическую либо пластиковую емкость параллелепипедной формы или же цилиндрической. Вместимость бака может быть какой угодно и иногда исчисляется тысячами литров.

    Устройство бойлера косвенного нагрева

    На заметку! Баки некоторых агрегатов могут быть покрыты изнутри стеклокерамикой, эмалью или другими материалами, которые помогают сохранить воду в надлежащем качестве и защитить металл бака от коррозии.

    Емкость с водой обычно заключена в еще один корпус, между этими двумя структурными элементами часто прокладывается теплоизоляционный материал. Он помогает дольше сохранить тепло, а также защищает внешний корпус бака от сильного нагрева. Вода, которая отвечает непосредственно за нагрев жидкости в бойлерном баке, обычно циркулирует через змеевик-теплообменник. От коррозии элементы бака защищены наличием магниевого анода. Чтобы контролировать давление в агрегате, предусмотрена установка так называемого предохранительного клапана и термостата. Циркуляция воды происходит благодаря наличию специальной системы насосов.

    Бойлеры косвенного нагрева

    Так что БКН – это своего рода «термос» для воды в доме. Он сам не подогревает воду, но способен сохранить нагретую посредством теплоносителя жидкость в теплом состоянии.

    Достоинства, недостатки, виды оборудования

    Чем же хорош такой бойлер? Самое главное, что воду в нем можно нагревать без излишних затрат. То есть оплачивать электроэнергию или газ дополнительно не придется, в отличие от тех же бойлеров прямого нагрева, которые имеют в своей конструкции специальные нагревательные элементы типа горелок. Бойлер КН использует уже готовый ресурс нагревательной системы в доме.

    Водонагреватель косвенного нагрева

    Данный аспект также позволяет говорить о пониженной нагрузке на электросеть в доме. При этом производительность у бойлера достаточно высока, он безопасен и способен служить долгие годы без нареканий, ведь внутренняя его часть даже защищена от контакта с проточной водой. Вода из такого бойлера поступает к потребителю сразу же, как только оказывается нужна.

    Минусы, конечно, у оборудования есть. Это, прежде всего, высокая стоимость – стоит дороже, чем бойлер прямого нагрева. Также стоит понимать, что вода в нем нагревается дольше, но зато и дольше сохраняется горячей. Да и места такой бойлер занимает немало, лучше вообще ставить его в отдельном помещении. И еще один основной недостаток – в летнее время, чтобы нагреть воду, придется запускать отопительный котел.

    Обустраивая систему ГВС в частном доме, хозяину зачастую приходится определиться, что лучше — бойлер косвенного нагрева или двухконтурный котел

    На заметку! Существует несколько типов бойлеров косвенного нагрева. Посмотрим, чем они отличаются друг от друга.

    Таблица. Виды бойлеров КН.

    ВидОписание
    Со встроенным управлениемТакие нагреватели подключают к котлам, не имеющим управления. Обычно они оснащены специальным датчиком, позволяющим контролировать температуру воды, а также позволяют точно контролировать включение и отключение подачи жидкости в так называемый змеевик – в контур теплоносителя. Такой бойлер подключить легко – достаточно лишь подсоединить подачу и обратку воды от обогрева дома, а также подключить подачу остывшей жидкости и раздачу подогретой горячей.
    Без встроенного управленияТакие баки обычно подключают к системе, оснащенной автоматизированным котлом. Важно при установке задуматься о монтаже датчика температуры и установить его в корпус, далее – подключить к котлу.
    НастенныйКак не трудно догадаться, такой бойлер крепится на стене. Обычно он небольшой по размерам, так что много воды в нем не нагреется. Важно понимать, что бойлер – конструкция не из легких, и стена, на которой он будет крепиться, должна быть прочной.
    НапольныйЭтот вариант ставится на пол и может иметь различные размеры и вместимость. В жилых домах используется редко – такой бойлер чаще можно увидеть в производственных помещениях. Ставят его в отдельную комнату.
    ВертикальныйНаиболее распространенный вариант, так как позволяет грамотно сэкономить пространство в помещении. Но такой бойлер не отличается большой вместимостью.
    ГоризонтальныйЭто обычно достаточно большой бойлер, в который войдет много воды. Часто используется на предприятиях.

    Использование бойлера косвенного нагрева и электрокотла

    На заметку! Важно понимать, что чем меньше бойлер, тем быстрее в нем нагреется вода. Хотя современные конструкции порой позволяют нагреть большой объем воды за очень короткий срок.

    Как подбирается мощность котла?

    Выбор бойлера КН

    К выбору такого агрегата как бойлер косвенного нагрева нужно подходить со всей ответственностью и, прежде всего, задать себе вопрос: «Удобно ли будет пользоваться таким устройством?». О плюсах и минусах агрегата рассказано выше. В этом разделе отметим несколько аспектов, которые нужно знать, чтобы понять, нужно ли его покупать. Также они помогут правильно выбрать наиболее подходящий вариант бойлера КН.

    1. Насколько покупка такого оборудования будет оправдана? Дело в том, что покупать такое устройство есть смысл, если расход воды в доме или помещении достаточно велик и составляет не менее 1,5 л/мин. Для сравнения именно такой расход воды отмечается у больших семей составом 4 и более человек.

      У таких бойлеров есть свои плюсы и минусы

    2. Наличие такого бойлера обязательно увеличит расходы на электроэнергию, если он будет подключен к электрокотлу.
    3. Объем бойлера – тоже немаловажный аспект. Так, нужно посчитать и учесть нужды в горячей воде для семьи. Он должен подбираться с учетом параметром помещения, где он будет устанавливаться.
    4. Материалы, из которых изготовлен бойлер, тоже имеют значение. Так, те, которые сделаны из нержавейки, позволят нагреть воду до 90 градусов. В эмалевых температура должна быть ниже. Но сильно нагретую воду всегда можно разбавить холодной, а значит, эффективность даже небольшого бака у сильно прогревающего воду бойлера будет выше. Также важно брать тот бойлер, который не будет ржаветь.

      Правильный выбор бойлера косвенного нагрева

    5. Следует учесть и мощность самого отопительного котла. Ее должно хватать, чтобы нагреть не только агрегат, но и систему отопления.
    6. Насос для загрузки оборудования тоже должен быть оптимальным. Выбрать, какой подойдет, поможет инструкция по эксплуатации оборудования – в ней обычно приведены все цифры, на которые нужно ориентироваться.

      Схема подключения накопительного бойлера косвенного нагрева

    7. Время подогрева воды для многих будет играть решающую роль, так что этот момент тоже нужно взять на заметку. Так, в среднем, чтобы нагреть 100 л воды, требуется около 2 часов. Но некоторые модели баков нагревают воду и быстрее – например, из нержавейки бак прогреет столько же воды за минут 20-30.
    8. Материал для теплоизоляции внутри агрегата может быть представлен как поролоном, так и минватой или пенополиуретаном. Поролон встречается в более дешевых моделях.

    Организовать в частном доме постоянное бесперебойное снабжение горячей сантехнической водой можно, используя бойлер косвенного нагрева

    Также лучше брать бойлеры, которые имеют некоторые элементы защиты – предохранительные клапаны, термостаты и т. д. Не стоит лениться и отказываться от заполнения гарантийного талона в магазине при покупке. Бойлер стоит дорого, и будет обидно, приобретя его, убедиться в ненадлежащем качестве товара. А поменять такое оборудование без наличия гарантии сложно.

    Подсоединение агрегата БКН к котлу с одним контуром

    Подсоединять такой агрегат можно к котлам самого разного вида – одноконтурным, двухконтурным газовым, твердотопливному котлу и т. д. Подключение производится по различным схемам и важно не нарушить их, иначе можно не только создать опасную обстановку для пользователей горячей воды, но и вовсе вывести систему из строя. Лучше всего, если подключением бойлера будет заниматься человек, который имеет специальные навыки. Но при внимательном ознакомлении схемы подключения сделать все работы можно и самим.

    Схема бойлера, включенного в систему рециркуляции

    Одноконтурный водонагреватель встречается чаще, чем другие виды. Так что мы будем рассматривать подключение БКН именно к одноконтурному котлу. Существует несколько методик.

    Система на основе трехходового клапана

    Если семье нужно большое количество теплой воды, то есть смысл задуматься о таком типе подключения. Здесь в приоритете будет нагрев именно водопроводной воды. Вся система состоит из двух отопительных контуров, где один из них подогревает воду в баке БКН, а другой отвечает за обогрев дома непосредственно. Потоки воды распределяются как раз посредством наличия трехходового клапана, которым легко управлять, используя термостат. Последний важно грамотно настроить – температура подогрева жидкости в агрегате должна быть всегда ниже, чем температура воды, которая нагревает ее непосредственно. Иначе распределения потоков не произойдет.

    Подключение бойлера к котлу с применением трёхходового клапана

    Клапан монтируется на выходе воды из котла. И он отвечает как раз за переключение направления потоков. То есть, если вода в баке остыла, то клапан переключится на систему ГВС, а если она достаточно нагретая, то клапан направит теплоноситель в систему обогрева дома.

    Важно! Если настроить термостат неправильно, то есть установить слишком высокий показатель температуры, то клапан всегда будет направлять воду на ГВС, а не перераспределять ее между водопроводом и отоплением.

    Термостат бойлера

    Два циркуляционных насоса

    Этот вариант подойдет для тех, кто не собирается пользоваться БКН постоянно. В этом случае будут установлены сразу два циркуляционных насоса – один пойдет на работу отопительной системы, второй – на подачу жидкости в бак бойлера. Тогда получается, что непосредственно теплоноситель постоянно циркулирует в системе обогрева дома. Один из насосов (на бойлер) присоединяется к термодатчику и, как только жидкость в трубах водоснабжения остывает, подается сигнал, сообщающий об этом. Тогда создается давление, которое может изменить направление движения теплоносителя и отправить его в бойлер. Получается, что теплоноситель курсирует по разным трубопроводам благодаря особым образом установленным насосам.

    Схема установки бойлера в системе с двумя циркуляционными насосами

    Важно! Чтобы теплоноситель не смешивался, нужно перед каждым насосом поставить обратный клапан.

    Отличие данной схемы от предыдущей заключается в том, что термостат управляет работой сразу двух насосов. То есть если работает насос на подачу воды пользователю, то насос отопления отключается.

    Гидравлическая стрелка

    Этот вариант оптимален в случае, если в доме, кроме самого бойлера, а также отопления, присутствует система подогрева полов, работающая на воде, или система подогрева стен. То есть тут придется перераспределять сразу несколько потоков воды. Данная схема отличается высокой сложностью, так что о самостоятельном ее подключении и речи быть не может.

    Meibes HZW 50/6 135 кВт 6 м3/час, гидравлическая стрелка

    Особенности подсоединения БКН

    Бойлеры КН могут подключаться по-разному, но общие принципы выполнения такой работы все же есть.

    1. Ставить агрегат требуется только на ровной поверхности или подвешивать его на прочную кирпичную или бетонную стену. Крепеж производится при помощи анкеров.

      Установка бойлера косвенного нагрева – бережное отношение к теплу

    2. Важно соблюсти все требования по давлению во всей системе – оно не должно превышать параметры, оптимальные для бойлера.
    3. Бак всегда должен располагаться несколько выше самого отопительного котла – это обеспечит более быстрый нагрев воды. Так что лучше его ставить на небольшой подиум. При этом БКН не стоит ставить слишком далеко от котла непосредственно.
    4. Патрубки ввода и вывода воды из бойлера нужно ориентировать всегда в сторону самого котла при установке.

      На фото — бойлер косвенного нагрева

    5. Чтобы правильно подключить бойлер, нужно знать основные принципы подключения таких устройств.
    6. Важно учесть, что вода-теплоноситель обязательно должна поступать в бак бойлера сверху, а остывшая жидкость – выходить снизу.

    Пример подсоединения БКН к одноконтурному котлу

    Шаг 1. Первым делом нужно смонтировать всю систему отопления и подключить ее к распределяющей коллекторной системе и котлу отопления.

    Вначале монтируется вся система отопления

    Шаг 2. Далее требуется установить и надежно закрепить на своем месте в помещении сам бойлер. Здесь используется напольный вариант, который установлен на небольшую платформу недалеко от котла отопления.

    Следующий этап — установка бойлера

    Шаг 3. На корпусе БКН должно быть установлено термореле, которое поможет установить нужную температуру воды.

    Термореле для установки температуры

    Шаг 4. Позади самого бойлера нужно подключить все коммуникации. Это трубы подачи и вывода воды. К самому верхнему выходу нужно подключить через запорный кран вывод горячей воды на потребление.

    Вывод горячей воды подключен через запорный кран

    Шаг 5. Забор подогретой воды в данной модели бойлера может осуществляться сверху бойлера или сзади от самого верхнего вывода. Здесь нужно в верхний вывод установить воздухосбросный кран Маевского.

    Воздухосбросный кран Маевского

    Шаг 6. Следующий выход – это подключение рециркуляции горячей воды. Здесь важно смонтировать обратный клапан, непосредственно сам насос для рециркуляции и шаровой кран. Таким способом оборудованная система при наличии шарового крана позволит, если вдруг потребуется, отключить поток воды и починить или заменить насос. Оборудование  выключается, когда жидкость прогрелась до нужной пользователю температуры. При остывании воды насос снова будет включаться. В целом, рециркуляция требуется для того, чтобы из бойлера всегда моментально подавалась горячая вода, без стекания небольшого количества остывшей. Также она дает возможность подключения полотенцесушителей.

    Подключение рециркуляции горячей воды

    Шаг 7. Ниже оборудования для рециркуляции требуется подсоединить непосредственно подачу воды от труб отопления к контуру змеевика внутри бойлера. Также монтируется насос, обратный клапан и запорный кран.

    Насос и запорный кран

    Шаг 8. Внизу нужно подключить трубы обратки, которые выведут воду, поступающую от системы отопления, назад из камеры бойлера.

    Подключены трубы обратки

    Шаг 9. Охлажденная вода попадает в камеру бойлера через самую нижнюю трубу. Тут нужно смонтировать кран, далее – предохранительный клапан, а также специальный расширительный бак. Последний элемент нужно покупать именно тот, который подходит для водоснабжения, а не для отопления.

    Как подключается нижняя трубаРасширительный бак

    Шаг 10. После места подсоединения расширительного бачка требуется установить в этой части коммуникаций также обратный клапан.

    Еще один обратный клапан

    Шаг 11. На слив бака также следует установить запорный кран и вывести слив в канализацию.

    Запорный кран на слив бака

    Видео – Как подключить бойлер КН к одноконтурному котлу?

    Видео – Обвязка одноконтурного котла и бойлера

    Подключить бойлер КН далеко не так просто, как кажется. Притом основная сложность заключается именно в сопряжении всех показателей приобретенного оборудования. А в остальном, куда и как подключать трубы подачи и обратки и остальные, разобраться не так уж сложно. Но при отсутствии должного опыта лучше самим не заниматься установкой бойлера, а пригласить специалистов.

    Существующие схемы подключения бойлера косвенного нагрева

    Если вы заботитесь об экономичной и эффективной организации отопления и горячего водоснабжения (ГВС) в доме, то неизменно придёте к тому, что вам необходимо подключение бойлера косвенного нагрева.

    Если вы находитесь на начальном этапе строительства своего дома, то вам стоит детально продумать систему обеспечения дома теплом и составить схему.

    Но можно включить необходимое оборудование в уже существующую систему, это не потребует масштабной перестройки, будет более экономично.

    Как организовать отопление и ГВС в доме

    Для того чтобы в доме совместно существовали отопление и горячая вода, причём в нескольких местах, можно обеспечить это несколькими способами.

    • Установить двухконтурный котёл.
    • Одноконтурный котёл и бойлер косвенного нагрева (БКН).
    • Также возможно подключать бойлер косвенного нагрева к двухконтурному котлу.

    Любой вариант будет зависеть от конкретных условий и оборудования. Но если начинаете с нуля, то советую остановиться на варианте с одноконтурным котлом и БКН, это эффективно и менее энергозатратное. Быстрота подачи горячей воды зависит от качества котла, чем он лучше, тем скорость выше.

    Кстати, в тех местах, где нет горячей воды, а только отопление, некоторые устанавливают бойлеры косвенного нагрева в систему отопления, без использования котла, и в отопительный сезон они имеют ещё и горячую воду.

    Внутреннее устройство

    Принцип работы

    Принцип работы бойлера косвенного нагрева основан на эффекте термоса. Сам он не нагревает воду, в отличие от прямого нагрева. Внутри находится теплообменник, по которому проходит теплоноситель (вода или антифриз), нагревающий, в свою очередь, воду, находящуюся внутри бойлера. Прибор имеет два контура: один для отопления, другой для нагрева воды.

    Полезные качества

    Объём прибора может быть разный от 30 до 1500 литров, он зависит от его назначения. Агрегаты объёмом до 200 литров выпускаются настенными, больше – напольными. Как правило, 200-литрового бойлера хватает для того, чтобы удовлетворить потребности одной семьи в горячей воде. Коэффициент полезного действия у этого прибора высокий и составляет около 90%.

    Современные модели снабжены дополнительными электрическими элементами, ТЭНами, или имеют возможности для их подключения. Это позволяет использовать их в качестве дополнительного источника нагрева воды и отключать котёл в жаркие месяцы, что значительно увеличивает службу котла.

    Рециркуляция

    У БКН имеется третий вход, предназначенный для организации, так называемой рециркуляции, он находится посередине или чуть выше.

    С помощью рециркуляции вы сможете получить горячую воду из крана моментально. Рециркуляция получается при постоянном потоке горячей воды по замкнутому контуру. Для того чтобы получить такой контур, часто используют полотенцесушитель. Хотя можно подключить непосредственно к трубе исключая полотенцесушитель.

    Недостатки, о которых надо знать

    Но всегда чем-то приходится жертвовать. Даже у такого замечательного прибора, имеются свои недостатки.

    • Большой размер, который требует отдельного помещения.
    • Если будете устанавливать в уже имеющуюся систему, то потребуются дополнительные финансовые затраты.

    При покупке учитывайте мощность котла, водонагреватель должен забирать только 50% вырабатываемой энергии, остальная будет уходить на отопление.

    Подключение

    При непосредственном подключении надо соблюдать следующие правила:

    • Устанавливать только на ровную поверхность. Если делаете монтаж на стену, то она должна быть кирпичной, для крепления использовать только анкерные болты или скобы.
    • Давление в самой системе не должно превышать параметры водонагревателя.
    • При установке напольного водонагревателя монтаж необходимо произвести так, чтобы бойлер находился выше котла, чем ниже он расположен, тем дольше нагревается вода. Для соблюдения такого условия делается подиум высотой в 10 см.
    • Если выполняете монтаж водонагревателя самостоятельно, помните, что патрубки входа и выхода должны быть направлены в сторону котла.
    • Монтаж обычно выполняется совместно с другим оборудованием, находящимся в котельной. Безусловно, монтаж осуществляют с соблюдением техники безопасности, если необходимо, то делается заземление.

    Возможные схемы подключения

    Устройства работают так, что холодная вода подаётся в нижнюю часть прибора, а выводится из верхней его части, в то время как теплоноситель, наоборот, двигается сверху вниз.

    Существует несколько вариантов обвязки (подключения) бойлера косвенного нагрева.

    Трёхходовой клапан и сервопривод

    Эффективно в том случае, если будет востребовано большое количество воды, для более комфортного проживания, или в тех местах, где жёсткая вода. Жёсткая вода затруднит использование системы с двухконтурым котлом, он быстро выйдет из строя. Такая схема обязательно предусматривает наличие циркуляционного насоса и расширительного бака. Могут быть использованы и настенные и напольные котлы. В некоторых настенных котлах есть уже встроенный насос.

    Создаётся два контура отопления. Один обогревает помещения, другой воду в бойлер. Для того чтобы распределить потоки, устанавливают трёхходовой клапан, управляемый при помощи термостата. Очень важна в этом случае правильная настройка термостата. Температура воды в баке должна быть ниже, чем температура теплоносителя, иначе не произойдёт распределение потоков. Ниже приведена примерная схема такого подключения:

    Применён трехходовой клапан

    Два циркуляционных насоса

    Схема актуальна в том случае, если используется два котла Управление двумя контурами отопления осуществляется циркуляционными насосами. На каждый контур по насосу. Для того чтобы контуры не смешивались, устанавливают обратный клапан. При таком способе подключения главную роль играет контур, предназначенный для бойлера, поэтому насос, обслуживающий БКН должен быть установлен перед насосом, обеспечивающим отопление. Регулировку работы насосов осуществляет термодатчик.

    Схема подключения элементов с использованием двух насосов показана ниже:

    В схему включены два насоса

    Гидравлическая стрелка

    Такая схема используется в более сложных системах обеспечения ГВС и организации отопления, с использованием радиаторов отопления, системы тёплого пола, тёплых стен. Для распределения может служить коллектор и гидравлическая стрелка раздельно или совмещённый модуль. Можно обойтись без гидравлической стрелки, только с коллектором, тогда необходима установка вентилей, которые будут осуществлять балансировку давления в системе. Но для более равномерной работы системы и продления срока службы котла гидравлическая стрелка нужна. Для настройки такой сложной системы требуется практический опыт и знания специалиста.

    Более сложная схема подключения с коллектором:

    Используется коллектор

    Несколько фирм, изготавливающих бойлеры косвенного нагрева

    Торговых марок, выпускающих такие агрегаты на рынке достаточно. Это: Viessmann, Drazice, Lapesa, Vaillant, Gorenje, Baxi, Protherm WHB, Galmet, и другие.

    Drazice – одна из наиболее популярных марок, цена и качество по отзывам пользователей отменное. Drazice – это чешская фирма. Хорошие Vaillant, Viessmann, Lapesa, но это уже дороже. А вот чешская Drazice неплохой бюджетный вариант. Это не в плане рекламы, а просто моё мнение.

    Как подключить бойлер косвенного нагрева к газовому котлу — схема обвязки

    Отопительные системы используются не только непосредственно для обогрева помещения, но и обеспечения дома горячим водоснабжением. Для этих целей успешно используются бойлеры. Они служат для накопления и нагрева горячей воды. Подключаются как к одноконтурным, так и двухконтурным котлам. Используются такие системы повсюду: в квартирах в Москве или других больших городах или даже в частных домах местного нахождения. В продаже имеется большое количество моделей от разных производителей: «Протерм», «Бош», «Будерус», «Вайлант», «Лемакс», «Скат», Baxi, Slim.

    Содержание статьи:

    Что такое бойлер косвенного нагрева

    Бойлер такого типа представляет собой водонагревательный элемент, который обеспечивает горячей водой абсолютно всех домочадцев. Системы без бойлерного отопления не всегда могут обеспечить всех потребителей горячей водой нужной температуры и с нормальным давлением, так как он компенсирует недостаточный объем воды в системе ГВС при большем расходе. Такие ситуации возникают чаще всего в больших семьях, когда одновременно требуется помыть посуду, машину, принять душ и прочее.

    Главным отличием бойлера косвенного нагрева является отсутствие собственного нагревательного элемента, предусмотренного в конструкции. Вместо него используется какой-либо внешний источник тепла: это может быть система центрального отопления, собственный газовый или электрический котел. Бойлерные баки накапливают горячую воду и долго сохраняют ее температур практически неизменной, так как обладают очень низким процентом тепловых потерь. При большом объеме бака лучше отвести под котел и нагреватель отдельную котельную.

    Особенности и виды

    Положительными особенностями использования именно бойлеров, а не нагревательных приборов проточного действия является:

    • Возможность нагрева особо больших объемов воды.
    • Компенсация объема при нехватке воды нужной температуры в системе ГВС, что позволяет одновременно выполнять несколько операций, требующих больших порций воды.
    • Очень низкая цена нагретой воды. Секрет этого кроется в принципе действия бойлера данного типа: на нагрев не тратится никакой дополнительный энергии, а тепло бак получает от косвенного источника.
    • В отличие от проточных моделей нагреватели бойлерного типа могут применяться для нагрева воды из различных потоков противоположных направлений.
    • Для работы косвенного бойлерного отопления можно использовать любой вид энергия, начиная от газовых котлов и заканчивая альтернативными источниками.

    К негативным моментам использования нагревателей подобного вида относится:

    • Высокая цена оборудования: не только самого бойлера, но и источника тепла (даже самый дешевый котел выйдет дороже, нежели вполне мощный нагревательный элемент проточного принципа действия).
    • Большое время нагрева при объемах около 100 литров.
    • На время нагрева эффективность отопительной системы в помещении снижается, так как часть мощности уходит на нагрев воды.
    • Вся конструкция занимает слишком много пространства. Так как бойлер и котел нужно устанавливать в непосредственной близости друг от друга, под данную систему часто приходится отводить целое помещение в доме.

    Бойлеры косвенного нагрева встречаются в продаже двух видов:

    • С собственным автоматизированным управлением. Такие модели используются при работе с котлами без соответствующей автоматики. В данных бойлерах вход в змеевик блокируется или открывается в зависимости от температуры воды в системе ГВС с помощью собственного термодатчика и нескольких клапанов. При монтаже таких устройств только нужно правильно соединить разъемы для входа и выхода теплоносителя из змеевика, а также порт для подачи холодной воды.
    • Без автоматики. Такие бойлеры успешно работают с котлами, оснащенными нужной автоматикой. При монтаже помимо входа/выхода теплоносителя и холодного водоснабжения нужно позаботиться о подключении соответствующего датчика, отходящего от котла. После этого нужно установить обвязку согласно заданной схеме.

    Важно! При использовании данного типа нагревательных элементов нужно помнить, что горячая вода в системе всегда будет чуть холоднее температуры теплоносителя. Поэтому, если котел работает на минимальной мощности, то можно и не получить достаточно горячей воды. Выход из такой ситуации есть. Для этого используют бойлеры смешанного типа: в них присутствует змеевик для нагрева и автономный нагревательный элемент для доведения температуры до нужной. Такие устройства лучше всего применять совместно с котлами на твердом топливе (так как вода останется горячей даже после прогорания дров или угля).

    Устройство

    Внешний вид бойлера подобного типа таков, что он походит на обычный бак формы цилиндра. Внутреннее устройство его несколько сложнее. Основные составные части следующие:

    • Внешний корпус.
    • Слой теплоизоляции. Он делает потери тепла предельно низкими (около 3 градусов в сутки).
    • Сам бак, материалом для которого практически на всех моделях служит нержавеющая сталь. Объем его моет достигать 100, 150 и даже 200 литров.
    • Термометр. Служит для наблюдения и регуляции температуры жидкости в баке.
    • Анод на основе магния. Данная деталь берет на себя все негативные химические воздействия и поэтому его довольно часто придется менять. Служит для защиты всех остальных узлов устройства от коррозии.
    • Теплообменник, осуществляющий переход тепловой энергии от теплоносителя к пока еще холодной воде. Выполнен в форме спирали, материалом для которой служит трубка из латуни.
    • Большинство новых моделей в своей конструкции имеют также и дополнительный источник тепловой энергии. Это делает возможным автономную работу нагревателя. Такие устройства называются комбинированными.
    • Термореле.

    Схема подключения

    Схема подключения бойлера косвенного обогрева может быть одной из двух:

    • С приоритетом. В этом случае теплоноситель сначала отправляется в теплообменник бойлера, а затем уже уходит в радиаторы отопления. Это считается лучшим вариантом, несмотря на то, что слегка страдает система отопления. Вода греется в таком случае максимум 20 минут, за это время жилище не успеет остыть так сильно, чтобы организм человека мог это почувствовать.
    • Схема без приоритета направлена на первоначальное отправление теплоносителя к остальным источникам потребления тепла.

    Варианты схем обвязки

    В зависимости от расположения узлов и особенностей контуров отопления применяются различные схемы обвязки.

    С двумя циркуляционными насосами

    В случае, если котел и бойлер были установлены параллельно, для каждого из потоков будет использоваться отдельный насос.

    Около каждого из них необходимо поставить по обратному клапану.

    С гидравлической стрелкой

    Для распределения тепла в равной степени между несколькими потоками отопления используют гидравлические системы со стрелкой.

    Их применение уничтожает перепады давления в различных контурах.

    Трехходовой клапан с сервоприводом

    Данный клапан регулирует распределение теплоносителя между контуром ГВС и контуром отопления в автоматическом режиме.

    Метод возвратной рециркуляции в системе ГВС

    Для более быстро нагрева воды ГВС используется метод рециркуляции с образованием кольцевой системы.

    Для полноценной ее работы потребуется установить: обратный клапан, клапан предохранения от избытка давления, бачок расширения, автоматический отвод воздуха.

    Подключение к разным котлам

    В зависимости от типа котла бойлер может подключаться по-разному:

    Принцип работы котла с бойлером

    Принцип действия данного прибора довольно прост. В полости бака проходит латунная или стальная трубка, изогнутая в спираль для большей площади контакта с жидкостью. Она носит название змеевик. В змеевике происходит постоянная циркуляция теплоносителя от косвенного источника тепловой энергии. Циркуляцию обеспечивает встроенный в него либо в бойлер специальный насос под управлением автоматики: в момент достижения нужного температурного режима в системе циркуляция теплоносителя в контуре со змеевиком прекращается. После нагрева воды в баке ее температура долгое время останется неизменной благодаря хорошему слою теплоизоляционных материалов.

    Важно! Каждый водонагревательный элемент подобного типа имеет два разъема для входа и выхода. К первому подключается вывод от котла, по которому поступает теплоноситель. К разъему выхода подключаются потребители горячего водоснабжения.

    Советы и рекомендации

    При монтаже бойлера для обеспечения безопасности и надежности работы нужно выполнять некоторые рекомендации:

    • При подсоединении устройства необходимо создать заземление.
    • На выходном разъеме желательна установка гидроаккумуляторов. Это снизит риск гидроударов, а также скомпенсирует расширению жидкости под воздействием тепла.
    • При установке моделей нового поколения нужно предусмотреть наличие розетки в непосредственной близости. Это нужно для подключения контура автономной работы.
    • Для удобства и простоты последующего обслуживания на входах и выходах рекомендуется монтировать краны и вентили. Это поможет в нужный момент полностью отключить прибор от сети водоснабжения для проведения различных работ.
    • Для более быстрого прогрева жидкости в баке бойлер следует подвешивать на максимальной высоте над батареями отопления.
    • Устройство нужно подключать как можно ближе к котлу отопления.
    • Если котел является настенным, то и бойлер лучше покупать для подвешивания на стену. Также стоит поступать и с напольными конструкциями.
    • Выбирать объем бака нужно, учитывая мощность котла. При слишком большом выбранном объеме придется не только использовать холодную воду, но и, возможно, мерзнуть дома, так как это негативно скажется и на эффективности отопления помещения.

    Приобретать котел и подключенный к нему бойлер лучше всего у одного и того же производителя. Это уменьшит количество конфликтов автоматических систем, а также упростит процесс монтажа и эксплуатации устройства.

    Использование бойлера косвенного нагрева — хорошее решение для больших семей, живущих в частном владении, где расход горячей воды достаточно высок. Такой подход достаточно экономичен, так как отдельно не оплачивается источник энергии для работы бойлера. При выборе его в магазине главное — подобрать правильный объем, исходя из мощности косвенного источника отопления. Сделать такой вид нагревательной системы дома и подключить ее можно своими руками за несколько шагов.

    обвязка котла с бойлером, схема подключения, установка, как подключить


    Содержание:


    Пользоваться благами цивилизации, в частности, горячей водой, сегодня уже не роскошь, а привычная необходимость. Удобный и экономичный способ организации горячего водоснабжения в частном домовладении — установка бойлера косвенного нагрева.



    Выполнить монтажные работы не сложно, если знать принцип работы, устройство бойлера и познакомиться с возможными схемами его подключений к отопительному агрегату.

    Что представляет собой бойлер косвенного нагрева


    Чтобы понять устройство бойлера косвенного нагрева, надо представить большой бак, наполненный водой, внутри которого встроен теплообменник. Он нагревается от отопительного котла, у которого есть возможность подключения к водяному контуру.



    Нагретая котлом вода циркулирует по змеевику, через стенки отдавая тепло воде, которая залита внутри бака. Бойлер устроен так, что при расходе воды, он наполняется новой порцией, и процесс продолжается. «Косвенным» бойлер называют потому, что ГВС в данном случае — это «побочный» или «косвенный» эффект от теплообменника котла, главная задача которого — отопить помещение.


    Важно. Для защиты от коррозии стенок бака в него монтируют магниевый анод. С этой деталью агрегат служит значительно дольше.

    Какими бывают бойлеры


    Бойлеры косвенного нагрева бывают двух разновидностей:

    • c встроенной системой управления нагрева горячей воды;
    • без автоматики.


    При встроенном управлении подсоединение бойлера косвенного нагрева к котлу выглядит просто: от котла подводят для змеевика подачу (вывод) горячей воды, к баку подводят холодную воду, вверху предусматривают патрубок выхода подогретой воды для раздачи. Остаётся лишь наполнить бойлер водой и «цивилизацией» можно пользоваться. У таких устройств предусмотрены свои датчики температуры, и автономное управление, которое открывает или закрывает поступление воды от котла в теплообменник. В основном, отопление бойлером оправдывает себя с финансовой точки зрения.


    Существуют варианты, когда бойлер функционирует в паре с автоматизированным котлом. В определённое место устанавливают температурный датчик, который связывают с отопительным агрегатом. Затем выполняют обвязку котла с бойлером косвенного нагрева по схеме. При этом, обвязка бойлера косвенного нагрева должна выполняться опытным специалистом. Есть возможность подсоединения водонагревателей и к энергонезависимым котлам.



    На рынке есть бойлеры, изготовленные из различных материалов: из нержавеющей стали, стальные со специальным эмалированным покрытием. Среди последних моделей водонагревателей хорошо показали себя алюминиевые баки. У них нет швов, и они могут противостоять коррозии.


    Важная особенность, о которой нужно знать: температуру воды в бойлере нельзя нагреть выше температуры теплоносителя змеевика. Таким образом, если отопительный агрегат настроен на 45 градусов, выше этого порога вода в бойлере не нагреется.


    Это небольшое неудобство можно обойти, если установить комбинированный водонагреватель со встроенным ТЭНом. При этом основной нагрев воды будет идти за счёт змеевика от котла, а электрический нагреватель температуру подкорректирует. Хорошо показала себя такая система, если в качестве главного источника тепла стоит твердотопливный котёл: вода останется тёплой при прогоревшем топливе. Бойлер для твердотопливного котла — это идеальный вариант удобного получения горячей воды.

    К каким отопительным агрегатам можно подключать


    Подходит бойлер косвенного нагрева для твердотопливного котла, при этом вода долго остаётся горячей. Хорошо сочетается бойлер с газовым, электрическим, или работающим на жидком топливе отопительных агрегатах. Ограничений по виду топлива нет. То есть монтаж бойлера косвенного нагрева выполняют в паре с любым котлом, у которого есть выход на водяной контур. Комбинированный тип решит проблему, когда нагрев основного теплообменника будет отключен.



    Монтаж зависит от того, какая модель выбрана: с автономной системой регулировки нагрева воды или нет. Автономная система управления гораздо удобнее. Во втором случае придётся продумать систему контроля температуры. Подключение бойлера косвенного нагрева к одноконтурному котлу — ответственный процесс, к которому нужно подходить подготовленным. В любом случае, если в доме стоит одноконтурный котёл, то бойлер считается наилучшим решением для организации ГВС.


    Совет. Если бойлеры большие по объёму, есть смысл установить несколько теплообменников, чтобы сократить время подогрева воды. Для этой же цели, а так также для того, чтобы вода долго держала температуру, бойлеры изготавливают с теплоизоляцией.

    Способы монтажа и формы бойлеров


    Бойлеры бывают настенного и напольного исполнения, горизонтальные или вертикальные модели. Вместимость изделия, который крепится на стену, естественно, ниже: не превышает 200 литров. Напольные устройства могут вместить и полторы тысячи литров. На стену бойлеры крепят с помощью стандартных кронштейнов и подходящих дюбелей. Наиболее распространены бойлеры цилиндрической формы.



    Рабочие патрубки для подключения системы для удобства и в эстетических целях выведены сзади агрегата. На передней панели есть температурный датчик и термореле. Существуют модели с возможностью дополнительного подключения ТЭНов, если мощности главного источника тепла недостаточно.


    Важно. Схема подключения к котлу бойлера косвенного нагрева хорошо работает только в том случае, если позволяют мощностные характеристики отопительного прибора.

    Принципы подключения и схемы


     Принципиальная разница схем при подключении одноконтурного котла заключается в том, что в одном случае в приоритете оказывается ГВС, в другом — отопительная система. Преимущества и недочёты этих схем:

    1. Если в приоритете отопление дома, то на подогрев воды идёт лишь часть теплоносителя. Поэтому вода греется долго. Это особенно ощущается при больших расходах ГВС. Однако эта система будет вынужденной, когда мощность котла предельная для обогрева дома.
    2. Если в приоритете горячее водоснабжение, весь объём теплоносителя проходит через бойлер. Для этого нужно определённое время. Только после того, как заданный температурный уровень будет достигнут, теплоноситель направится в отопительную систему. Регулировка температуры происходит с помощью датчика, термостатического клапана или термореле. Схема работоспособна при запасе мощности отопительного агрегата в 20-30 процентов.



    Этот способ предпочтительней тем, что горячая вода будет всегда, а на отоплении это практически не отразится. Вода нагревается за 15-35 минут, чтобы выровнять температуру, потребуется примерно 5 минут. Помещение за это время не успеет остыть. Обвязка твердотопливного котла с бойлером косвенного нагрева ничем не отличается от схем с газовым отоплением.

    Общие требования


    Чтобы система обвязки одноконтурного котла с бойлером работала нормально, без перебоев и аварийных ситуаций, нужно выдержать следующие требования:

    1. На выходе из бойлера устанавливают расширительный бак по объёму не менее 10 процентов от бойлера. (не путать с расширительным баком для отопления). Он играет роль нейтрализатора при тепловом расширении воды.
    2. Обязательно на всех трубах, которые ведут к бачку врезают шаровые краны. Они понадобятся при ремонте или профилактическом обслуживании циркуляционного насосов, трёхходового клапана или других элементов системы.
    3. Бойлер считается более безопасным в процессе эксплуатации, если он оснащён термостатом для предотвращения от чрезмерного перегрева. В базовой комплектации такие водонагревательные аппараты оснащены предохранительными клапанами, выпускающими пар от горячей воды и предотвращающими разрыв корпуса бака.



    В целях безопасности на трубе подачи воды в бойлер нельзя ставить обратный клапан, чтобы не допустить противотока.

    Монтаж с принудительной циркуляцией теплоносителя


    Как подключить бойлер к отоплению, когда в системе отопления на подаче теплоносителя действует циркуляционный насос? От котла нужно делать монтаж отдельного водяного контура. При такой схеме происходит параллельное подключение бойлера и системы отопления.


    Обвязка котла с бойлером косвенного нагрева происходит следующим образом:

    1. Возле циркуляционного насоса врезают трёхходовой клапан. Его работа управляется температурным датчиком от бойлера.
    2. Трёхходовой клапан подключают к бойлеру, чтобы соединить с системой отопления.
    3. На обратке перед котлом устанавливают тройник, в который подключают патрубок для теплоносителя.



    Вот как эта схема работает в реальности:

    1. От датчика на клапан поступает сигнал о том, что уровень температуры в бойлере упала.
    2. Трёхходовой клапан переводит поток теплоносителя к бойлеру.
    3. Водяной контур отопительной системы отключается. Теплоноситель устремляется в змеевик и нагревает воду.
    4. Когда температура воды достигнет заданного показателя, клапан переводит поток на отопительный контур.

    Монтаж с двумя циркуляционными насосами


    Подключение бойлера косвенного нагрева к газовому котлу можно произвести и по другому сценарию, без использования трёхходового клапана. При этом нужно делать монтаж сразу двух циркуляционных насосов. Один из них может быть смонтирован на подающей трубе, либо на обратке. Контур подсоединяют простейшими тройниками. Теплоноситель перенаправляется в нужную сторону путём включения и выключения насосов. Управляет всем температурный датчик с двумя парами контактов.



    Когда вода в бойлере остывает, включается цепь питания циркуляционного насоса, установленного в контуре бойлера. После того, как вода прогреется, «просыпается» циркуляционный насос, который с силой проталкивает теплоноситель к радиаторам.

    Как работает бойлер в паре с энергонезависимым котлом


    Если в качестве источника обогрева работает энергонезависимый котёл, чтобы в приоритете была ГСВ, бойлер надо расположить выше радиаторов. Это легко сделать, если модель настенного типа. Лучшее положение — это когда низ водогрейного бака выше отопительного котла и радиаторов.


    В напольной модели вода нагреется, но времени понадобится гораздо больше. Кроме того, внизу бака вода останется не прогретой. Её температура не превысит уровень нагрева обратки в системе отопления. При такой схеме поток теплоносителя происходит самотёком, движущей силой выступает гравитация. Есть способ монтажа, при котором к бойлеру с подключают циркуляционный насос. Но это не выход, потому что при отсутствии электричества вода не нагреется. Специалистами разработано несколько схем, подогнанных под гравитационные системы отопления.



    Хитрость в том, что диаметр трубы, предназначенной для контура водонагревателя, берут на один шаг больше диаметра отопительной трубы. Теплоноситель по законам физики «выберет» трубу с большим диаметром, то есть бойлер окажется в приоритете.


    При другом способе в систему отопления устанавливают термостатическую головку со встроенным датчиком, работающую на батарейках. Всё очень просто: с помощью регулятора термоголовки задают нужный уровень нагрева воды. Пока вода холодная, термостат открывает путь воде на бойлер. Как только вода прогреется, теплоноситель направляется на отопительный контур.


    Важно. Температуру воды для бойлера с помощью термостатической головки со встроенным датчиком можно задать не большую, чем температура теплоносителя.

    Как поступить, если требуется рециркуляция


     Часто возникает ситуация, когда в ванной есть полотенцесушитель, через которую должна постоянно циркулировать вода. В этот процесс можно задействовать и котёл, и бойлер.


     В этом случае нагретая вода будет беспрерывно циркулировать по замкнутому кругу с помощью насоса. Преимущество такой схемы в том, что вода из крана будет литься сразу горячей(спускать её не нужно).


    Но есть и недостаток: при рециркуляции повышен расход топлива. Продвигаясь по полотенцесушителю, вода будет стремительно охлаждаться, котлу придётся чаще «отвлекаться» на ГВС и при этом расходовать дополнительное топливо. Особенно это будет ощущаться при схемах, где участвуют твердотопливный котел и бойлер косвенного нагрева.



    Но даже не этот момент отталкивает многих от применения этого способа. При рециркуляции водные слои смешиваются, и общая температура нагрева воды в контуре ГВС падает. В обычном режиме сначала используются верхний слой воды в баке, а он более горячий. Но зато полотенца всегда будут сухими.


    Как избежать этих недочётов? Есть особенные модели бойлеров с косвенным нагревом воды с уже предусмотренной рециркуляцией. Полотенцесушитель подключают к предназначенным для этого патрубкам на бойлере. Устройства значительно дороже, чем подобные варианты водонагревателей с таким же объёмом, только без системы рециркуляции.


    Установка бойлера косвенного нагрева – схемы подключения к котлам разных типов.

    Горячее водоснабжение, без которого невозможно комфортное проживание в современном жилье, может быть налажено путем подключения бойлера косвенного нагрева. Такие агрегаты гораздо выгоднее и эффективнее в эксплуатации, чем традиционные проточные нагреватели благодаря более высокой мощности и КПД. Какие варианты подключения бойлера используются, рассмотрим далее в статье.

    Как работает бойлер косвенного нагрева с подключением к котлу отопления

    Установка современных водонагревателей гарантирует подачу горячей воды в надлежащем объёме в нескольких точках разбора – в ванной комнате, на кухне и т.д. Технические характеристики выбранного бойлера должны соответствовать требованиям по водопотреблению при комфортной температуре в нужном объёме. Чтобы обеспечить быстрый нагрев за короткий срок, необходимо правильно рассчитать мощность водонагревателя. Например, при потреблении воды объемами по 500 литров в течение часа, требуется установка бака емкостью от 100 литров.

    Бойлер косвенного нагрева похож на обычный накопительный

    Основные элементы нагревательной системы:

    • Нагревательный котёл;
    • Насос, обеспечивающий постоянную циркуляцию воды;
    • Трёхходовой клапан;
    • Шланг с патрубками для подключения к трубопроводной системе;
    • Бойлер косвенного нагрева.

    Агрегат для косвенного нагрева внешне напоминает простой накопительный бойлер, работающий от электричества, и выполняет те же задачи по созданию ГВС. Основным отличием служит используемый принцип работы с применением для нагрева отопительного котла.

    В базовый комплект устройства косвенного нагрева входят:

    • накопительный бак в кожухе, окруженный слоем теплоизоляции;
    • змеевик, встроенный для циркуляции воды;
    • Гильза для подключения температурного датчика;
    • Патрубок для подключения бойлера к системе водоснажения;
    • Линия рециркуляции (в некоторых моделях).

    Теплоноситель пропускается по змеевику накопительного бака

    Принцип работы устройства основан на нагреве теплоносителя, пропускаемого по змеевику накопительного бака. При взаимодействии с водой, происходит передача тепла от змеевика с одновременным ростом и температуры, и давления в баке. В процессе эксплуатации необходимо следить за степенью нагрева с помощью функции выставления нужной температуры, избегая предельных значений. При подключении бойлера косвенного нагрева в этом поможет использование термодатчиков. При нагреве воды термодатчик сигнализирует насосу или трехходовому клапану о достижении требуемой температуры, и вода в змеевике прекращает циркулировать. Схожий принцип лежит в основе работы датчика при остывании теплоносителя.

    При подключении могут быть использованы несколько различных схем обвязки с единым принципом осуществления подачи холодного и выпуска нагретого теплоносителя: холодная вода поступает снизу в емкость для косвенного нагрева, а нагретая – выпускается к водопроводу. При проходе через змеевик нагретая вода отдаёт тепло и выходит снизу. Такой вариант подключения позволяет максимально увеличить объем нагретой воды.

    Схему нагрева можно описать следующим образом: при направлении горячего потока пользователю подаваемая снизу холодная вода действует в виде поршня, и, проходя сквозь нагретый теплоноситель, холодный поток нагревается и перемещается в верхнюю часть резервуара.

    Установка бойлера косвенного нагрева – схемы подключения к котлам разных типов.

    Горячее водоснабжение, без которого невозможно комфортное проживание в современном жилье, может быть налажено путем подключения бойлера косвенного нагрева. Такие агрегаты гораздо выгоднее и эффективнее в эксплуатации, чем традиционные проточные нагреватели благодаря более высокой мощности и КПД. Какие варианты подключения бойлера используются, рассмотрим далее в статье.

    Как работает бойлер косвенного нагрева с подключением к котлу отопления

    Установка современных водонагревателей гарантирует подачу горячей воды в надлежащем объёме в нескольких точках разбора – в ванной комнате, на кухне и т.д. Технические характеристики выбранного бойлера должны соответствовать требованиям по водопотреблению при комфортной температуре в нужном объёме. Чтобы обеспечить быстрый нагрев за короткий срок, необходимо правильно рассчитать мощность водонагревателя. Например, при потреблении воды объемами по 500 литров в течение часа, требуется установка бака емкостью от 100 литров.

    Бойлер косвенного нагрева похож на обычный накопительный

    Основные элементы нагревательной системы:

    • Нагревательный котёл;
    • Насос, обеспечивающий постоянную циркуляцию воды;
    • Трёхходовой клапан;
    • Шланг с патрубками для подключения к трубопроводной системе;
    • Бойлер косвенного нагрева.

    Агрегат для косвенного нагрева внешне напоминает простой накопительный бойлер, работающий от электричества, и выполняет те же задачи по созданию ГВС. Основным отличием служит используемый принцип работы с применением для нагрева отопительного котла.

    В базовый комплект устройства косвенного нагрева входят:

    • накопительный бак в кожухе, окруженный слоем теплоизоляции;
    • змеевик, встроенный для циркуляции воды;
    • Гильза для подключения температурного датчика;
    • Патрубок для подключения бойлера к системе водоснажения;
    • Линия рециркуляции (в некоторых моделях).

    Теплоноситель пропускается по змеевику накопительного бака

    Принцип работы устройства основан на нагреве теплоносителя, пропускаемого по змеевику накопительного бака. При взаимодействии с водой, происходит передача тепла от змеевика с одновременным ростом и температуры, и давления в баке. В процессе эксплуатации необходимо следить за степенью нагрева с помощью функции выставления нужной температуры, избегая предельных значений. При подключении бойлера косвенного нагрева в этом поможет использование термодатчиков. При нагреве воды термодатчик сигнализирует насосу или трехходовому клапану о достижении требуемой температуры, и вода в змеевике прекращает циркулировать. Схожий принцип лежит в основе работы датчика при остывании теплоносителя.

    При подключении могут быть использованы несколько различных схем обвязки с единым принципом осуществления подачи холодного и выпуска нагретого теплоносителя: холодная вода поступает снизу в емкость для косвенного нагрева, а нагретая – выпускается к водопроводу. При проходе через змеевик нагретая вода отдаёт тепло и выходит снизу. Такой вариант подключения позволяет максимально увеличить объем нагретой воды.

    Схему нагрева можно описать следующим образом: при направлении горячего потока пользователю подаваемая снизу холодная вода действует в виде поршня, и, проходя сквозь нагретый теплоноситель, холодный поток нагревается и перемещается в верхнюю часть резервуара.

    Осуществление обвязки бойлера косвенного нагрева производится по принципу обвязки радиатора, отличаясь лишь в необходимости остановки циркуляции воды в змеевике после достижения нужной температуры. Для решения этого вопроса применяются трехходовой клапан или дополнительный насос, подключенные к встроенному термостату. Предусматривается возможность использования тупикового контура ГВС или циркуляционного. Первый вариант потребует дополнительного открытия крана для слива остывшей воды в трубах.

    Простые принципы подключения к двухконтурному котлу

    Использование агрегата косвенного нагрева имеет свои достоинства и недостатки. К положительным моментам применения данного устройства относят:

    • возможность присоединить различные источники нагрева;
    • способность соединяться с различными типами источников тепла;
    • бесперебойную подачу ГВС;
    • отсутствие дополнительных энергозатрат;
    • возможность использования нагретой воды в любых целях благодаря отсутствию сообщения между теплоносителем в системе отопления и нагретой водой.

    К недостаткам такого подключения относятся высокие первоначальные затраты при установке и потребность в дополнительном свободном пространстве для монтажа оборудования.

    При подключении по данной схеме к газовому устройству, оснащенному насосом для циркуляции и автоматикой, процесс управления клапаном, основываясь на сигнале, подаваемом термостатом водонагревателя, осуществляет котел.

    Двухконтурное устройство по нагреву предусматривает одновременную работу по отоплению и снабжению нагретой водой

    При использовании трехходового клапана у контура водонагревателя имеется приоритет в функционировании перед контуром отопления. Рекомендуется использовать данную схему при наличии бака большой вместимости, а также в условиях применения воды повышенной жесткости, мешающей нормально функционировать контуру горячего водоснабжения.

    В основе подключения – двухконтурное устройство по нагреву, предусматривающее параллельную работу по отоплению и снабжению нагретой водой. Следует учитывать, что при наличии больших потребностей в ГВС, подобная схема подключения бойлера косвенного нагрева может негативно повлиять на действующую отопительную систему. По этой причине рекомендовано осуществлять основной расход в рамках ГВС с помощью бойлера, ограничивая до минимума использование воды из котла.

    Подключение к двухконтурному котлу происходит по простой схеме:

    1. Трехходовой клапан устанавливается сразу за насосом, отвечающим за циркуляцию воды.
    2. Термодатчик подключается напрямую к насосу.
    3. После того, как вода достигает заданной на регуляторе температуры, происходит закрытие клапана.
    4. Водный поток циркулирует в рамках системы отопления.

    При монтаже учитывают выбор приоритетной функции: если наиболее важным является ГВС, установку выполняют параллельно системе отопления, а при главенствующей роли отопления, монтируют последовательно, без использования термодатчика.

    Подключение к одноконтурному отопительному агрегату

    Чтобы подключить бойлер косвенного нагрева к котлу с одним контуром, может быть использована схема с применением 2-х насосов циркуляции. В основе такого подключения заложен принцип разделения водных потоков по трубопроводам с помощью насосов. При выполнении данного типа подключения приоритет отдают контуру ГВС, что достигается только путем настраивания алгоритма включения. Использование насосов происходит по сигналу, подаваемому термостатом, встроенным в бак. Для исключения смешивания потоков, перед насосами ставят обратный клапан.

    Бойлер и одноконтурный котел соединяются с помощью шлангов и патрубков

    Функционирование по данной схеме происходит аналогично подключению к двухконтурному устройству. Разница заключается в том, что термодатчик должен управлять работой 2-х насосов попеременно: если включается насос ГВС, отключается насос для отопления, приводя к остыванию теплоносителя в системе. Если объемы ГВС невелики, заметного ухудшения показателей отопления наблюдаться не будет.

    Особенностью работы с подключением к стандартному одноконтурному устройству является отсутствие функции нагрева воды для ГВС, а, следовательно, для подачи нагретой воды будет использоваться только емкость бойлера.

    Подключение выполняется следующим образом:

    1. Бойлер подсоединяется к одноконтурному котлу с помощью предусмотренных шлангов и патрубков.
    2. В системе устанавливается насос для циркуляции.
    3. Устанавливается специальный трехходовый датчик, контролирующий процесс нагрева до требуемой температуры.

    При установке бойлера с подключением к одноконтурному устройству нагрева, следует учитывать один серьезный недостаток – если оборудование выходит из строя, подача нагретой воды невозможна ввиду отсутствия резервного источника для нагрева.

    Советы по эффективному монтажу бойлера

    Если принято решение об установке прибора косвенного нагрева, следует учесть ряд рекомендаций специалистов, которые позволят грамотно и эффективно выполнить монтаж. При выборе устройства исходят из стандартных потребностей в горячей воде на одного пользователя. Оптимальным станет выбор емкости, рассчитанной исходя из 20 литров воды на одного потребителя.

    1. В процессе установки следует предусмотреть возможность заземления.
    2. Компенсация теплового расширения и амортизация возможных гидроударов происходит благодаря установке гидроаккумулятора на выходной магистрали.
    3. Место для установки должно быть в непосредственной близости от розетки, тем самым обеспечивая возможность включения бойлера при отключении или поломке котла.
    4. Для облегчения процесса эксплуатации и обеспечения защиты на магистралях устанавливают краны, позволяющие в любой момент отключить прибор от системы отопления.
    5. Чтобы вода нагревалась быстрее, устройство следует устанавливать на максимально возможной высоте над радиаторами.
    6. Установка оборудования будет проще, если место выбрано вблизи от агрегата отопления, с обязательным контролем правильного ориентирования патрубков в отношении трубопровода.
    7. Нагретый теплоноситель подаётся с верхней части устройства, а остывшая вода выходит снизу.

    Выполнение рекомендаций по установке бойлера косвенного нагрева позволит быстро и правильно произвести подключение, обеспечивая оптимальную работу по нагреву в достаточных для всех потребителей объемах.

    Схема Подключения Бойлера Косвенного Нагрева К Одноконтурному

    Реже подключаются к отдельно стоящим бойлерам аналогичного объёма.

    Среди последних моделей водонагревателей хорошо показали себя алюминиевые баки. Но его все равно лучше оснастить датчиком температуры, для этого предусмотрено место в корпусе Процесс подключения и обвязки бойлера косвенного нагрева происходит одним из способов описание — ниже.

    Такое оборудование работает в автоматическом режиме.
    Как правильно подключить бойлер косвенного нагрева

    Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой.

    Во время монтажа необходимо в определенное место установить датчик температуры есть отверстие в корпусе и связать его с определенным входом котла.

    Схема без приоритета При подключении бойлера косвенного нагрева лучше выбирать схему с приоритетом — она обеспечивает горячую воду в необходимом количестве. Вместо подачи газа используется подключение ТЭНа к электрической сети.

    Автономная система управления гораздо удобнее.

    Сервопривод в этой схеме служит как раз для контроля работы клапана.

    Обвязка одноконтурного котла с бойлером ГВС.

    Как подключить бойлер косвенного нагрева к одноконтурному котлу

    Лучшее положение — это когда низ водогрейного бака выше отопительного котла и радиаторов. С рециркуляцией теплоносителя При наличии в системе водяного полотенцесушителя необходима постоянная циркуляция воды через него.

    Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева. Есть несколько способов.

    Комплектация небольших по объёму резервуаров не более 15 л представлена, как правило, одним нагревательным элементом мощностью 1,0 кВт. Такой ТЭН непосредственно контактирует с водой, в результате чего на нем образуется накипь, которую необходимо удалять.

    Способы монтажа и формы бойлеров Бойлеры бывают настенного и напольного исполнения, горизонтальные или вертикальные модели. Поэтому вода греется долго.

    Горячие стенки змеевика передают тепло холодной воде, которая на выходе уже имеет температуру, пригодную для принятия душа или мытья посуды.

    Контролируйте давление.

    На этом монтаж можно считать оконченным. Скорость нагрева полностью зависит от мощности агрегата и его объемов.
    Бойлер косвенного нагрева

    Примеры востребованных схем подключения одноконтурного газового котла с бойлером косвенного нагрева

    Реже подключаются к отдельно стоящим бойлерам аналогичного объёма.

    Температуру воды для бойлера с помощью термостатической головки со встроенным датчиком можно задать не большую, чем температура теплоносителя. Различные схемы обвязки бойлера Различают несколько основных способов обвязки устройства, которые бывают: С двумя циркулярными насосами Оба насоса предназначены для параллельной работы. В обычном режиме сначала используются верхний слой воды в баке, а он более горячий.

    Мы уже упоминали про трёхходовой клапан.

    Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды. Общие требования Чтобы система обвязки одноконтурного котла с бойлером работала нормально, без перебоев и аварийных ситуаций, нужно выдержать следующие требования: На выходе из бойлера устанавливают расширительный бак по объёму не менее 10 процентов от бойлера.

    Обвязка котла с бойлером косвенного нагрева происходит следующим образом: Возле циркуляционного насоса врезают трёхходовой клапан. Внутреннее покрытие бака В дешевых бойлерах внутреннее покрытие бака выполнено эмалью или стеклокерамикой.

    Нержавеющей стали. У многих одноконтурных газовых котлов есть летний режим работы, который позволят не работать на систему отопления, а обеспечивать нагрев бойлера косвенного нагрева. И в том и в другом случае есть горизонтальные и вертикальные модели. В этом случае электронике котла известно о температуре воды в системе ГВС, и она сама решает, куда направить его мощность: на нагрев воды в БКН или на отопление.

    Бойлер устроен так, что при расходе воды, он наполняется новой порцией, и процесс продолжается. Воду в баке можно греть за счёт подключенных гелиосистем для отопления или тепловых насосов. Помните о правильной настройке термостата!

    Как избежать этих недочётов? Они отличаются по степени своей сложности, поэтому вам предстоит выбрать оптимальный вариант. То есть в данном случае желательна установка настенных моделей. В идеальном варианте — низ косвенного водонагревателя находится выше котла и радиаторов.
    Бойлер косвенного нагрева устройство, принцип работы и схемы подключения

    Подключение бойлера косвенного нагрева к одноконтурному котлу — схема

    Необходимо по схеме найти в котле клеммы для датчика бойлера и соединить концы провода в них.

    Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.

    Подключение бойлера к котлу с применением трёхходового клапана Данная схема подключения отлично подходит для газовых котлов, оснащённых циркуляционным насосом и автоматикой. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

    Лучшее положение — это когда низ водогрейного бака выше отопительного котла и радиаторов. Как правильно подключить бойлер косвенного нагрева к системе отопления? Реже подключаются к отдельно стоящим бойлерам аналогичного объёма.

    Еще по теме: Как подсоединить выключатель двухклавишный

    Конструкция бойлера косвенного нагрева

    Косвенного нагрева Эти водонагреватели тепловую энергию самостоятельно не производят. Если необходимо создать схему подключения для твердотопливного котла, работающего на дровах, рекомендуем выбрать вариант, нарисованный на картинке ниже. Некоторые производители намеренно выпускают оборудование со стандартными габаритами разъемов и фитингов.

    В данной схеме нет трехходового крана, подключается контур через обычные тройники. С этой деталью агрегат служит значительно дольше. Работа на очень высоких температурах может привести к преждевременному повреждению внутренней поверхности бака. Виды двухконтурных газовых котлов со встроенным бойлером нужны ли они Бойлеры применяются совместно с одно- и двухконтурными газовыми котлами. Циркуляционный насос здесь общий, он гоняет теплоноситель по отопительному контуру и по водонагревателю.

    Как подключить бойлер (водонагреватель) косвенного нагрева

    Схема подключения водонагревателя косвенного нагрева в гравитационную систему При реализации данной схемы контур, который идет на водонагреватель, делают трубой с диаметром на 1 шаг больше, чем отопительный. В них есть змеевик и встроенный ТЭН.

    Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме 2: Вариант с двумя циркуляционными насосами Если бойлер применяют редко например, сезонно или по выходным или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя циркуляционными насосами. Работает отопительная система квартиры или дома, и как бы вскользь словно побочным эффектом нагревается вода в бойлере. Подключённый бойлер к отопительному оборудованию и электрическим тэнам Такой способ возможен только при наличии отдельного котлового оборудования, которое способно работать от природных отопительных источников в виде сжиженного газа, угля или дров круглый год. Контур горячего водоснабжения также имеет более высокий приоритет перед контуром отопления, однако он достигается лишь за счет настройки алгоритма включения. Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов.
    Уфа. Схема подключения бойлера косвенного нагрева.

    Устройство

    , принцип работы и схемы подключения. Что такое бойлер косвенного нагрева и как он работает Схема с двумя циркуляционными насосами

    Для организации подачи горячей воды от системы отопления установлен двухконтурный котел. Его недостаток — невысокая производительность. Горячей воды хватает только для мытья рук или посуды. Для комфортного купания лучше установить бойлер косвенного нагрева, преимуществом которого является накопительный бак.

    Основной принцип работы бойлера косвенного нагрева заключается в циркуляции теплоносителя через теплообменник, подключенный к системе отопления. Горячая жидкость перекачивается насосом. Внутренний контур котла заключен в накопительный бак, где она поступает из водопровода, холодная вода нагревается за счет энергии теплоносителя.

    Циркуляция системы отопления имеет замкнутый круг. Отдав энергию, теплоноситель по трубам возвращается в котел.Цикл повторяется во время работы насоса и котла. Скорость нагрева воды внутри водонагревателя зависит от толщины змеевика.

    Особенности конструкции

    Чтобы лучше разобраться в работе, необходимо изучить устройство прибора косвенного нагрева и понять, чем он отличается от аналогов.

    Водонагреватель предназначен для систем отопления закрытого и открытого типа … Основное отличие — источник энергии. Если газовый водонагреватель работает от баллонного или магистрального газа, а электроприбор от ТЭНа, то внутренний контур бойлера косвенного нагрева состоит из змеевика.Теплоноситель служит источником энергии. Змеевик снабжен входом и выходом для подключения к системе отопления.

    Существуют двухвалентные водонагреватели с двумя теплообменниками, где один змеевик питается теплоносителем от системы отопления, а другой контур получает тепло от солнечной системы или теплового насоса … При желании змеевики можно объединить с фурнитурой. Вы получаете водонагреватель косвенного нагрева с одним контуром.

    Теплообменник заключен в резервуар для хранения воды, в котором вода нагревается косвенно.Для подключения к водопроводу резервуар аналогично снабжен входным и выходным патрубками. Форма накопительного бака обычно цилиндрическая, но встречаются и прямоугольные модели. Чтобы вода внутри емкости не остывала быстро, ее заключили в декоративный футляр, а пространство между ними залили теплоизоляцией.

    Магниевый или титановый анод защищает от образования накипи. Нагревательный элемент установлен внутри накопительного бака. Анод защищает металлические части котла от гальванической коррозии, а также снижает жесткость воды.

    Термостат — регулятор, с помощью которого уменьшается или увеличивается подача теплоносителя в теплообменник. Механизм позволяет регулировать температуру нагрева воды.

    Выбирая котел для домашнего использования, лучше отдать предпочтение модели, где дополнительно предусмотрен ТЭН. Устройство сочетает в себе косвенный и электрический водонагреватель. Нагревательный элемент позволяет нагревать воду летом, когда система отопления не работает.Для регулирования нагрева воды от электричества установлен дополнительный термостат и автоматика.

    Сорта

    Чаще всего в продаже имеется бойлер косвенного нагрева со змеевиком. Однако есть модели, собранные по системе «бак в баке». Принцип работы остался неизменным, только дополнительная емкость выступает в роли теплообменника вместо змеевика. Преимущество системы «бак в баке» — большая площадь нагрева. Для подсоединения трубы системы отопления к резервуару аналогично предусмотрен входной и выходной патрубок.

    По типу установки водонагреватели косвенного нагрева бывают:

    • Настенные модели ограничены объемом накопительного бака до 200 литров. Водонагреватель подвешен на стальных кронштейнах. Главное требование — прочная стена. Пустотелая перегородка из гипсокартона не выдержит емкости для воды.
    • Водонагреватель напольный рассчитан на большую мощность. Бытовые модели обычно выпускаются вместимостью 250-300 литров. Напольный промышленный котел вмещает более 1000 литров воды.Из-за больших габаритов под водонагреватель выделено отдельное помещение.

    По типу расположения бака бойлер косвенного действия составляет:

    • Горизонтальные модели вместительны. Уровень воды поддерживать удобнее, но водонагреватель занимает много места.
    • Вертикальные модели менее просторны. Достоинством водонагревателя является его компактность и экономия полезной площади помещения.

    По материалу накопительного бака различают три типа котлов:

    • Все дешевые модели комплектуются стальным эмалированным баком.Через пару лет защитный слой нарушается и появляется течь.
    • Стеклокерамические емкости на ступень выше по качеству. Срок службы увеличен, но и они дороже.
    • Бак из нержавеющей стали стоит дорого. Однако срок службы неограничен. Водонагреватель прослужит долгие годы, если не попадется некачественная подделка.

    Разнообразие водонагревателей косвенного нагрева позволяет потребителю выбрать модель, оптимальную по форме, стоимости и мощности.

    Положительные и отрицательные характеристики

    Рассматривая плюсы и минусы устройств косвенного нагрева воды, необходимо сделать акцент на главном достоинстве — экономии энергии. За газовый и электрический котлы придется платить отдельно. Водонагреватель косвенного нагрева бесплатно получает энергию от действующей системы отопления.

    Выделяются другие преимущества:

    • Длительный срок службы. Теплообменник отопления не образует твердых скоплений. Накипь появляется при работающем ТЭНе, но его включают не круглый год, а только летом.
    • Водонагреватель с двумя теплообменниками или система бак в баке отличается высокой производительностью.
    • Модель с дополнительно установленным ТЭНом сочетает в себе два важных параметра: КПД зимой и КПД летом.
    • Имея опыт сварки, вы можете сделать водонагреватель косвенного действия самостоятельно.

    Обратной стороной является сложность и дороговизна установки. Первый разогрев емкости длится долго, но затем постоянно поддерживается температура воды.При отсутствии ТЭНов летом получить горячую воду невозможно.

    Как выбрать бойлер косвенного нагрева

    Сделать правильный выбор подходящей модели бойлера косвенного нагрева — непростое дело для новичка. Однако здесь нет ничего лишнего, просто нужно учесть несколько важных нюансов:

    • Выбирая водонагреватель с косвенным нагревом для квартиры или частного дома, первым делом необходимо определить оптимальный объем накопительного бака.Чтобы горячей воды хватило всем членам семьи, они рассчитаны с учетом примерного расхода 100 литров в сутки одним человеком.
    • Водогрейный бойлер косвенного нагрева экономически выгоден для семьи из четырех и более человек. При таком количестве человек ориентировочный расход горячей воды составляет 1,5 л / мин.
    • Обращая внимание на объем бака, учитывать время нагрева. Большой контейнер нагревается дольше. Возможно, стоит отдать предпочтение модели с двумя теплообменниками или с системой бак-в-баке.
    • Состав теплоизоляции определяет, как долго вода остается горячей после выключения котла. Дешевые водонагреватели идут с поролоном. Пористый материал плохо удерживает тепло и быстро разлагается. Оптимальная теплоизоляция — минеральная вата или вспененный полиэтилен.
    • Чтобы сделать правильный выбор, нужно сравнить водонагреватель косвенного действия по мощности и бойлер отопления. Если последний будет характеризоваться слабыми параметрами, котел станет непосильной нагрузкой.
    • При покупке любой модели обязательно обращайте внимание на наличие термостата, клапана и других элементов защиты.

    Когда со всеми важными нюансами вопрос решен, можно обращать внимание на форму, дизайн, производителя и прочие мелочи.

    Расчет объема накопительной емкости

    Чтобы сделать приблизительный расчет объема накопительного бака, можно воспользоваться простым показанием счетчика воды.Когда в дом постоянно приезжает одно и то же количество людей, дневное потребление будет иметь те же данные.

    Более точный расчет объема основан на подсчете кранов с учетом их назначения и количества проживающих членов семьи. Чтобы не вдаваться в сложные формулы, расход горячей воды берется из таблицы.

    Схемы подключения к системе отопления

    При выборе схемы подключения бойлера косвенного нагрева воды учитывайте расположение устройства в доме, а также особенности разводки системы отопления.

    Простая и часто используемая схема основана на подключении косвенного устройства через трехходовой клапан. В результате образуется два отопительных контура: отопительный и водогрейный. После котла перед задвижкой врезается циркуляционный насос.

    Если потребность в горячей воде небольшая, подойдет схема системы с двумя насосами. Водонагреватель косвенного нагрева и бойлер образуют два параллельных отопительных контура. У каждой линии свой насос. Схема подходит для загородных домов, где горячая вода используется редко.

    Схема подключения усложняется, если система «теплый пол» устанавливается в доме вместе с радиаторами. Для распределения давления по всем линиям, а вместе с бойлером косвенного нагрева их будет три, устанавливается гидрораспределитель. Агрегат нормализует циркуляцию воды через «теплый пол», водонагреватель и радиаторы отопления. Без распределителя насосное оборудование выйдет из строя.

    У приборов косвенного нагрева воды с рециркуляцией из корпуса выходят три патрубка.Традиционно для подключения к системе отопления используются два выхода. От третьего патрубка проводят петлевую петлю.

    Если устройство косвенного нагрева воды не имеет третьего патрубка и необходимо выполнить рециркуляцию, то контур обратной линии подключается к трубопроводу холодной воды и дополнительно включается циркуляционный насос.

    Рециркуляция позволяет получить горячую воду на выходе из крана еще до того, как жидкость в накопительном баке котла полностью нагреется.

    Популярные модели

    Подбирать подходящую модель всегда необходимо по техническим характеристикам. В помощь можно посмотреть рейтинг бойлеров косвенного нагрева, составленный с учетом отзывов потребителей.

    Viessmann Vitocell-V 100 CVA-200

    Модель укомплектована баком из эмалированной стали на 200 л. Быстрый нагрев воды осуществляется с помощью теплообменника общей площадью 1 м 2. Температура регулируется термостатом.Предельно допустимые параметры: нагрев воды — до +95 o С, давление на входе — 10 атм.

    Drazice OKC 200 NTR

    Водонагреватель представлен в двух моделях: с одним и двумя теплообменниками. Емкость аналогична рассчитана на 200 литров воды. Однако нагрев осуществляется быстрее за счет увеличенной площади теплообменника — 1,45 м 2. Недостатком является отсутствие нагревательных элементов, что не дает возможности получать горячую воду летом.

    Рода Кессель ILW 200 B

    Мощный прибор со стальным накопительным баком на 200 л оснащен медным теплообменником. Дополнительно модель оснащена ТЭНом, что позволяет получать горячую воду летом при выключенном отоплении. Температура регулируется термостатом. Максимальный предел +65 o C.

    Этот вопрос часто задают владельцы частных домов. Многие справедливо считают, что если у них уже установлена ​​система отопления, позволяющая снабжать дом не только отоплением, но и горячей водой для хозяйственных нужд, то зачем тратить деньги и устанавливать бойлер косвенного нагрева? На первый взгляд устройство котла действительно выглядит пустой тратой денег.Но это не так.

    Бойлер косвенного нагрева имеет очень низкий коэффициент теплопотерь.

    Что такое бойлер косвенного нагрева и зачем он нужен?

    Бойлер косвенного нагрева — это водонагреватель, позволяющий обеспечить бесперебойную подачу горячей воды во все домохозяйства одновременно.

    Более того, его конструкция не предполагает наличия собственного источника тепла. В качестве теплоносителя для бойлера косвенного нагрева используются внешние источники тепла.Это может быть отопительный котел, центральное отопление и т. Д.

    Итак, для чего нужен бойлер косвенного нагрева воды? Возьмем для примера ситуацию, когда хозяин дома решил помыть посуду, а хозяин тем временем решил принять душ. В этом случае оба столкнутся либо с нехваткой горячей воды, либо с резким падением температуры воды, что тоже неприятно. Устройство этого водонагревателя позволит избежать подобных ситуаций, так как сможет компенсировать возникшую нехватку горячей воды.

    Как работает бойлер косвенного нагрева

    Внешне бойлер косвенного нагрева выглядит как большой цилиндрический бак. А сама конструкция котла состоит из следующих частей:

    • корпус котла;
    • изоляция;
    • Бак из нержавеющей стали

    • ;
    • термометр;
    • Теплообменник

    • ;
    • магниевый анод.

    Из-за наличия слоя изоляции между баком и корпусом самого котла коэффициент теплопотерь составляет 3-4 ° C в сутки.Термометр позволяет контролировать заданную температуру воды в баке. Теплообменник представляет собой спиральную стальную или латунную трубку, которая находится внутри самого котла. Очень часто эта труба имеет сложную форму и расположена ближе к днищу котла. Производители утверждают, что именно благодаря этому можно добиться равномерного нагрева воды во всей емкости. Магниевый анод предназначен для защиты резервуара от гальванической коррозии. Почти все электрохимические реакции будут влиять на магниевый анод, не касаясь других частей водонагревателя.Со временем эту часть водонагревателя придется заменить, так как она подвержена постоянному износу.

    Практически все новые модели современных котлов имеют альтернативный источник тепла. Такие устройства еще называют комбинированными. Летом, когда закончился отопительный сезон, котлы нагревают воду электричеством или газом. На рынке также есть модели, способные нагревать воду с помощью солнечного света.

    Принцип работы устройства

    Бойлер косвенного нагрева прост, и принцип его работы будет понятен любому.Внутри большого резервуара проходит полая внутри спиралевидная трубка, чаще всего ее называют змеевиком. Хладагент непрерывно циркулирует в трубке. Постоянную циркуляцию обеспечивает специально установленный для этого насос, который, в свою очередь, оснащен системой автоматического управления. Как только температура воды достигнет заданного параметра, насос отключается. Поскольку источником теплоносителя является действующая отопительная система, в момент нагрева воды в котле возможно небольшое понижение температуры на ТЭНах.Однако вода в баке достаточно быстро нагревается, поэтому понижение температуры можно заметить лишь на короткое время с помощью градусника.

    После того, как вода в баке достигнет желаемой температуры, она будет оставаться такой в ​​течение длительного времени. Современные изоляционные материалы … В качестве теплоизоляции для котлов отлично подойдет пенополистирол или пенополиуритан.

    Каждый котел имеет два штуцера для входа и выхода, и они выполняют разные задачи. Впускной патрубок подключается к котлу отопления, где через него теплоноситель попадает в змеевик, тем самым нагревая воду в баке.А выходной патрубок подает уже нагретую воду прямо к месту ее подачи.

    Прежде чем решиться на покупку котла, обязательно проверьте мощность своей отопительной системы. Ведь если вы приобретете бойлер с большим объемом, есть вероятность, что система отопления в вашем доме просто не справится с поставленной задачей. Либо нагрев будет происходить очень медленно, и в этот период резко упадет температура отопительных приборов, что крайне негативно скажется на комфорте проживающих в доме людей.Также вам нужно будет заранее выбрать, какой тип котла вы хотите приобрести: напольный или настенный. Если у вас настенная система водяного отопления, то лучше всего приобрести настенный котел. И наоборот. Специалисты советуют приобретать систему отопления и бойлер косвенного нагрева от одного производителя. В этом случае установка и установка будут быстрыми и легкими. И результаты их работы будут эффективными и продуктивными.

    Преимущества и недостатки системы

    Основными и основными преимуществами бойлеров косвенного нагрева, в отличие от проточных, являются:

    1. Возможность нагрева воды в больших количествах.
    2. Компенсация возникающей нехватки горячей воды в пиковый период. Например, когда хозяйка решила помыть посуду, а хозяин — принять душ. Благодаря бойлеру сразу несколько человек в доме смогут пользоваться горячей водой, не доставляя дискомфорта другим пользователям.
    3. Стоимость воды, нагреваемой бойлером косвенного нагрева, крайне низкая. Ведь на его производство не тратилось никакой дополнительной энергии. Непрямой источник тепла полностью удовлетворял потребность в нагреве воды.В зимний период использование котла становится чрезвычайно важным из-за значительной экономии энергии, затрачиваемой на отопление и отопление.
    4. По сравнению с проточным водонагревателем, использование бойлера косвенного нагрева позволяет подавать горячую воду сразу в нескольких направлениях.
    5. Возможность использования альтернативных источников тепла (газ, электричество, солнечный свет и т. Д.).

    К недостаткам бойлеров косвенного нагрева можно отнести следующие:

    1. Высокая стоимость оборудования.Учитывая то, что для установки бойлера косвенного нагрева необходимо сначала установить отопительный котел, установка первого — это тяжелое финансовое бремя для владельцев частного дома.
    2. Для нагрева воды в емкости весом 100 литров потребуется несколько часов. На этот период снизится температура отопления во всех жилых помещениях.
    3. Вся конструкция занимает довольно много места. Обычно котел отопления и бойлер косвенного нагрева устанавливают в непосредственной близости друг от друга.А поскольку габариты оборудования немаленькие, то иногда для них отводится целая небольшая комната в экономической зоне.

    Как правильно выбрать котел?

    Главный критерий, которым следует руководствоваться при выборе котла, — это его мощность. Чтобы понять, какой должна быть оптимальная масса вашего водонагревателя, можно воспользоваться средними показателями, а затем умножить их на количество проживающих в доме людей и округлить полученную цифру в большую сторону.

    Итак, статистика гласит, что человек тратит горячую воду в сутки на:

    • стирку — 6-16 литров;
    • мытья посуды — 20-25 литров;
    • душевая кабина — 60-85 л;
    • принятие ванны — 160-180 литров.

    Например, для того, чтобы нагреть воду до необходимой температуры в бойлере косвенного нагрева емкостью 20 литров потребуется около 40 минут, а для 200-литрового бойлера — около 6 часов.

    После того, как вы определились с необходимым объемом котла, обязательно уточняйте, из какого материала сделан змеевик.В недорогих котлах змеевик изготавливают из стали и приваривают к резервуару. А в моделях высшей ценовой категории катушка съемная, из латуни. Конечно, съемный змеевик более практичен, так как со временем вы легко сможете его снять и очистить от накопившейся в нем накипи.

    Также недорогие модели имеют в качестве защитного покрытия слой стеклокерамики или эмали. Однако такое покрытие не совсем надежно, ведь внутри бака будут происходить постоянные перепады температуры, которые со временем приведут к микротрещинам и уже не спасут металл от коррозии.Поэтому при покупке бойлера выбирайте бак из нержавеющей стали, такой бойлер обойдется вам дороже, но и прослужит намного дольше.

    Следующее, на что нужно обратить внимание, — это изоляционный материал. В некоторых моделях в качестве утеплителя используется поролон; этот материал крайне ненадежен и непрактичен. Лучше всего для этих целей подходит полиуретан. Именно с таким нагревателем практически исключаются тепловые потери из бака, а значит, лишняя энергия не тратится на повторный нагрев воды.

    В частных домах, на дачах, спортивных комплексах и гостиницах часто используют бойлер косвенного нагрева — водонагреватель работает без подключения к централизованному водопроводу. Это оборудование справляется с нагревом больших объемов воды, легко поддерживает желаемую температуру и обеспечивает бесперебойную подачу горячего потока.

    Одним словом, если вы ищете бюджетный водонагреватель в комплекте к одноконтурному котлу, рассмотрите вариант установки БКН в доме.А чтобы упростить задачу выбора, предлагаем вам ознакомиться с критериями покупки котла, принципом его работы и схемами подключения.

    Бойлер косвенного нагрева может работать только от ресурсов внешнего источника, но можно подключить ТЭН для обслуживания системы в теплое время года.

    Для обеспечения бесперебойной подачи в системе предусмотрен контур рециркуляции — вода будет постоянно перемещаться по трубам, а при открытии крана в подключенных к контуру точках водозабора будет течь горячая струя.

    Рядом с котлом отопления обычно устанавливается бойлер косвенного нагрева, и этот «дуэт» занимает довольно большую площадь, особенно если оба прибора напольного типа

    Таким образом, устройство позволяет существенно сэкономить энергоресурсы, но при этом получить не меньший комфорт, чем при использовании централизованной системы горячего водоснабжения.

    Галерея изображений

    Скорость нагрева воды зависит от количества витков ее спирали. Принцип работы такой конструкции бойлера косвенного нагрева предельно прост: в бак поступает холодная вода, а теплоноситель, двигаясь по змеевику, нагревает ее до нужной температуры.

    Но есть и устройства, выполненные по схеме «емкость в емкости», где вместо спирального трубопровода используются две емкости разного диаметра.

    Система работает следующим образом: холодная вода поступает в меньший резервуар, который нагревается горячим теплоносителем, циркулирующим между стенками резервуаров.

    В таких устройствах вода нагревается за считанные минуты — большая площадь нагрева позволяет оборудованию эффективно работать в проточном режиме, гарантируя бесперебойную подачу горячего потока.

    Комбинированные БКН для нагрева воды могут использовать энергию сразу нескольких источников или оснащаться встроенным ТЭНом.

    Типы котлов КН

    По расположению:

    • Настенный — обычно это устройство небольшого размера с рабочим объемом до 200 литров. Крепится специальными скобами к любой вертикальной поверхности, достаточно прочной, чтобы выдержать вес полностью заполненного резервуара (перегородки из гипсокартона точно не подойдут). Он может располагаться достаточно высоко и не занимать полезную площадь помещения.
    • Этаж — вместительный котел, рассчитанный на большое количество потребителей. Правда, для устройства объемом более 1000 литров рекомендуется выделить отдельную комнату. Но обычно такую ​​систему устанавливают для обслуживания больших коттеджей, предприятий, гостиниц и других заведений; для семейного использования можно обойтись прибором на 250-300 литров.

    По форме бака:

    • Горизонтальный — занимает много места, но поддерживать в нем необходимый уровень воды проще, не прибегая к подключению насосов.
    • Вертикальный — экономит свободное место, но очень ограничен в пространстве.

    В зависимости от нюансов использования, особенностей планировки и наличия свободного места можно выбрать оптимальную модель БКН, которая органично впишется в дизайн комнаты и обеспечит бесперебойную подачу горячей воды в ваш дом.

    На что обращать внимание при выборе БКН

    Одним из основных параметров, который должен стать решающим аргументом при покупке котла, является его мощность.Чтобы узнать необходимую емкость бака, советуем ориентироваться на количество человек в вашей семье.

    • 80-100 л — 2 потребителя;
    • 100-120 л — 3 человека;
    • 120-150 л — 4 пользователя;
    • 150-200 л — 5 потребителей.

    Важно разделить понятия «общий объем бака» и «рабочий объем», так как спиральная труба, расположенная внутри котла, занимает значительную площадь. Поэтому обязательно проверяйте при покупке, сколько воды реально влезает в прибор.В технических характеристиках необходимо указать этот нюанс.

    Также, помимо «тотального» пересчета потенциальных потребителей, необходимо учитывать как периодичность, так и объем водопользования. Например, если ваша семья любит понежиться в теплой ванне, а не принять быстрый душ, рабочий объем бака должен быть соответствующим — не менее 120 литров.

    БКН выгодно использовать в сочетании с твердотопливным или одноконтурным газовым котлом, но при расходе воды менее 1 л / мин двухконтурный котел будет стоить дешевле, что займет гораздо меньше места, чем система с косвенным нагревом

    Другие важные параметры:

    1. Мощность — чем больше расход воды, тем выше должен быть ресурс устройства.Но при этом важно, чтобы мощность «косвенного» не превышала возможностей системы отопления (или другого внешнего источника энергии). Например, если объем накопительного бака варьируется в пределах 120-150 литров, мощность котла должна быть не менее 23 кВт, а для 160-200 литров уже потребуется 31-39 кВт.
    2. Время нагрева — параметр, зависящий от объема бака и количества витков на змеевике (большие или комбинированные емкости могут быть оснащены несколькими змеевиками).
    3. Материал резервуара — для длительного использования лучше всего подходят котлы из нержавеющей стали или медицинской стали.
    4. Теплоизоляция — в дешевых моделях используется поролон, который быстро изнашивается и пропускает тепло, поэтому лучше приобрести более дорогое устройство, где использовался полиуретан.
    5. Control — прибор сможет работать в автоматическом режиме, при необходимости отключая и запуская подачу воды, контролировать нагрев с помощью датчика температуры.

    При выборе формы и размеров бака также необходимо учитывать, что хотя теоретически котел можно установить в любом помещении, где есть доступ к теплотрассе, оптимальное его расположение — рядом с котлом. Это наиболее эффективный способ передачи тепла.

    Котел косвенного нагрева можно сделать своими руками. Инструкция по изготовлению агрегата приведена в.

    Нюансы и схемы подключения котла

    Как уже было сказано, БКН использует энергию внешнего источника для нагрева воды.Поэтому перед подключением к теплоносителю важно выбрать подходящую схему установки устройства. Рассмотрим самые распространенные варианты.

    Общие принципы установки устройства

    Котел необходимо монтировать на подготовленной ровной поверхности в непосредственной близости от котла. Подвесные модели монтируются на бетонную или кирпичную стену, на одном уровне или немного выше котла.

    Для напольного прибора площадь, отведенная для размещения бака, должна быть выровнена (если пол критически неровный, можно сделать подставку в виде подиума).

    Обвязка котла косвенного нагрева с рециркуляцией для котельной частного дома |

    Если у вас нет опыта работы с бойлерами косвенного нагрева, то лучше поручить жгут профессионалам. Если вы живете в загородном доме, то для вас не секрет, что в этом случае не всегда можно получить горячую воду. . Дело в том, что в большинстве сел и деревень нет общего снабжения горячей водой, поэтому еще совсем недавно люди могли мыться, только нагревая воду на плите или доводя ее до нужной температуры с помощью бойлера.Однако современные технологии позволяют независимо от наличия централизованного водоснабжения получать горячую воду в любое время. На данный момент самый экономичный и современный водонагреватель — это бойлер. О его подвеске поговорим сегодня.

    Циркуляция горячей воды

    Рециркуляция горячей воды позволит быстро получить достаточно горячей воды. Если вы устанавливаете в доме водогрейный котел, обязательно сделайте из него жгут.

    Существуют специальные схемы, демонстрирующие, как работает рециркуляция горячей воды в доме

    Благодаря рециркуляции создается магистраль, по которой постоянно течет вода и при этом постоянно нагревается, без необходимости остывать.Благодаря этой системе вы можете получить воду сразу же, как только откроете кран.

    Такая система водяного отопления может распределять теплоноситель на несколько приемников тепла. Например, в кране, в батарее и в полотенцесушителе.

    Для изготовления такой системы необходимо установить рециркуляционный насос. При этом поток горячей воды нужно направлять таким образом, чтобы она постоянно проходила через конструкции, нуждающиеся в тепле. Выполнив это условие, вы получите максимальный КПД котла.

    Виды и схема трубопроводов бака косвенного нагрева

    Трубопровод бойлера косвенного нагрева ведет к подключению труб бойлера к водопроводу. Этот этап считается наиболее значимым, но в то же время сложным. От качества обвязки зависит дальнейшая работа котла.

    Есть несколько способов завязывания. Какой из них лучше для вас, нужно смотреть по месту.

    Виды схем обвязки котла:

    1. Обвязка с помощью трехходового регулирующего клапана и сервопривода.Эта обвязка самая простая. Используется, когда предполагается большой расход горячей воды. В этом случае котел подключают к основному и дополнительному контурам. Первый обеспечивает подогрев воды в водопроводах, а второй — подогревает воду в бойлере. Чтобы облегчить обвязку, используйте трехходовой регулирующий клапан. Сервопривод необходим для перенаправления горячей воды на отопление и обратно. Термостат следит за температурой воды, когда она достигает требуемой отметки, вода подается на сервопривод, который перенаправляет ее на отопление, после того, как вода остынет, она возвращается в котел.
    2. Обвязка с использованием двух насосов следующая: один насос устанавливается в контур отопления, а другой подключается к водопроводу с горячей водой. Насосы управляются термостатом, который переключает режимы работы.
    3. Трубопровод с гидравлической стрелкой применяется, когда, помимо подачи горячей воды и общей системы отопления, котел подключается к системе теплого пола. Гидравлический распределитель позволяет избежать сложностей с системой с системой, в которой каждый из контуров имеет свой насос с рециркуляцией.

    Схемы привязки бойлера косвенного размера можно найти в Интернете или сделать самостоятельно с помощью компьютерных программ

    У каждого вида обвязки своя схема. Какой из них выбрать, решать в зависимости от ваших потребностей. Для частного дома с собственной котельной подходят все три варианта. Если вы хотите установить в своем доме систему теплого пола, используйте гидравлический указатель для привязки котла.

    Основные принципы установки бойлера косвенного нагрева

    Установить бойлер косвенного нагрева — задача не из легких.Требуется опыт таких работ и повышенная внимательность. Если вы не уверены в своих силах, лучше не экспериментировать, пытаясь установить устройство самостоятельно, а обратиться к опытному мастеру.

    Установка котла включает несколько основных рекомендаций. Приклеивая их, можно правильно подключить к системе отопления.

    Перед установкой бойлера косвенного нагрева стоит изучить рекомендации специалистов и посмотреть обучающее видео

    Советы по установке котла:

    1. Правила подключения водонагревателя гласят, что холодная вода должна поступать в прибор снизу, а выходить сверху, уже нагретая.Поэтому стоит обратить особое внимание на расположение шлангов газовых и электрических котлов.
    2. В котельной установке предполагается, что вода или антифриз будут собираться в бак сверху вниз. Таким образом, жидкость попадает в верхнюю ветвь емкости, а возвращается из нижней.
    3. Рециркуляция должна быть в центре котла.

    Повторное использование воды значительно экономит ваше время. Ведь без такой функции придется подождать, пока вода в кране нагреется и станет теплой.При таком способе нагрева жидкость постоянно циркулирует по трубам водяного отопления, благодаря чему она постоянно теплая.

    Схема подключения частного дома с котлом

    Чтобы котел отлично взаимодействовал с газовым котлом, в его устройство входит датчик температуры. Он отвечает за расход между двумя контурами: основным и ГВС.

    Схема подключения твердотопливного или газового котла к котлу:

    1. Для подключения одноконтурного газового котла и емкостного котла можно использовать метод привязки двух насосов.При этой настройке добавляется картина синхронизма обеих цепей. Чтобы устройство работало правильно, необходимо разделить потоки воды. Как было сказано выше, один насос устанавливается на отопительный контур, а другой — на водяной. Такой способ обвязки значительно улучшает качество нагрева. Однако очень важным в этом варианте является установка клапанов на выходе из насоса. В противном случае нагревательный и водяной потоки жидкости могут смешаться внутри агрегата.
    2. Если вы хотите подключить к котлу двухконтурный насос, используйте два электромагнитных клапана. Здесь принцип такой: котел используется как накопитель. Вода поступает в устройство из водопровода. Клапан на входе ГВС закрыт. В бойлере хранится горячая вода.

    Схема подключения частного дома к котлу позволяет обеспечить дом горячей водой

    Очень важно знать, как лучше установить котел в котельной. Всего существует 4 способа такой установки: горизонтальный и вертикальный настенный, а также горизонтальный и вертикальный напольный.

    Напольные котлы обычно имеют во много раз больший объем, чем настенные. Поэтому устанавливать бойлер не место ВТО, которое производитель ему предоставил категорически запрещено.

    Установка такого бойлера на стену происходит по тому же принципу, что и крепление электрического водонагревателя или колонки. Единственное отличие — трубы, по которым будет течь вода, должны смотреть в сторону котла. Если этого не сделать, то вы не сможете установить достаточно качественную обвязку, и при этом потратите большие деньги.

    Бойлер косвенного нагрева (видео)

    Обвязка котла — ответственная и сложная работа. Если вы не уверены в своих силах, лучше обратиться к мастеру. Однако, внимательно изучив схемы, вы сможете проделать такую ​​работу самостоятельно.

    Как запустить зону горячего водоснабжения от парового котла

    Опубликовано: 18 июня 2014 г. — Дэн Холохан

    Категории: пар, горячая вода

    Q: Могу ли я использовать конденсат в паровом котле для создания зоны горячего водоснабжения?
    A: Конечно! Специалисты по отоплению уже много лет занимаются этим в таких районах, как Нью-Йорк, где все еще присутствует чрезмерное количество пара.

    Q: Нужен ли для этого водо-водяной теплообменник?
    A: Вы можете использовать водо-водяной теплообменник или безбаковый змеевик котла, если хотите, это обеспечит вам первоклассную установку. Однако, если вы будете следовать нескольким простым правилам прокладки трубопроводов, вы сможете выполнить работу и без теплообменника.

    A: Вы бы настроили его так же, как любую систему горячего водоснабжения. Водо-водяной теплообменник станет «бойлером» вашей зоны горячего водоснабжения.

    Создайте давление в новой зоне с помощью автоматического подающего клапана и компрессионного бака подходящего размера. Подключите циркуляционный насос так, чтобы он включался по сигналу комнатного термостата. Попросите его откачать от компрессионного бака в сторону излучения. Вам также понадобится второй циркуляционный насос для подачи воды из бойлера в теплообменник. Подключите его, чтобы он работал одновременно с зонным циркулятором.

    Q: Мне абсолютно необходимо иметь второй циркуляционный насос между котлом и теплообменником?
    A: Система работает лучше всего, если вы это сделаете, но вы также можете позволить горячей котловой воде циркулировать через теплообменник исключительно под действием силы тяжести.Однако, если вы сделаете это таким образом, реакция системы на запрос тепла будет не такой быстрой, как если бы вы использовали второй циркуляционный насос. Этот второй циркуляционный насос очень быстро окупается за счет производительности системы.

    Q: Есть ли другие недостатки в циркуляции котловой воды через теплообменник строго самотеком?
    A: Основные недостатки — нужны в котле полноразмерные отводы. Размер, который вам нужен, обычно составляет 2 дюйма, и проблема в том, что большинство современных паровых котлов не дают вам много дополнительных отводов, не говоря уже о 2-дюймовых.

    Q: Что произойдет, если я воспользуюсь отводом котла меньшего размера?
    A: Сопротивление потоку через теплообменник будет больше, поэтому через теплообменник будет проходить меньше горячей котловой воды. Меньший поток означает меньшую теплопередачу. Возможно, вы не сможете получить достаточно тепла для этой новой зоны.

    Q: Кто производит для этой цели хороший теплообменник?
    A: Эверхот (191 Арлингтон-стрит, Уотертаун, Массачусетс, Массачусетс 02172) делает один, который, как я видел, хорошо работает на многих работах.Их агрегат очень похож на старые нагреватели танкового типа из Steam Era.

    Everhot Model RH-8 выдержит радиационную нагрузку горячей воды около 45 000 британских тепловых единиц, что больше, чем вы можете ожидать при доставке по трубопроводу 3/4 дюйма в зону горячей воды.

    Q: Протекает ли нагретая вода, выходящая в зону, через змеевик или бак?
    A: Вода зоны проходит через змеевик. Котловая вода протекает через бак.

    В: Должно ли излучение горячей воды быть ниже водяного трубопровода парового котла?
    A: Нет.Если вы используете теплообменник, ваш компрессионный бак будет поддерживать давление в системе. Давление наполнения и размер бака определяют, насколько высоко вы можете разместить излучение над водопроводом котла. Единственное ограничение — это рабочее давление оборудования, которое вы используете. Чтобы поднять воду на высоту 2,31 фута, требуется давление воды в 1 фунт / кв. Дюйм. Итак, если у вас есть оборудование, рассчитанное, скажем, на 100 фунтов на кв. ты?).Скажу по-другому — с этим двух- или трехэтажным домом проблем не будет.

    В: Предположим, я решу, что не хочу использовать теплообменник. Должно ли мое излучение быть ниже, чем в водопроводе парового котла?
    A: Нет, если вы используете подающий и возвратный трубопровод 3/4 дюйма и убедитесь, что вы не используете какие-либо вентиляционные отверстия в зональном трубопроводе, излучение может достигать 30 футов над водопроводом парового котла.

    Q: Что удерживает воду в трубопроводе зоны, если нет автоматического клапана наполнения или компрессионного бака?
    A: атмосферное давление.Это то же явление, при котором вода удерживается в соломинке, когда вы кладете палец на верхний конец и поднимаете ее из стакана с водой.

    Вода пытается выпасть из соломки, но атмосферное давление (вес воздуха) выталкивает ее обратно. Поскольку давление воздуха не может попасть в верхнюю часть соломинки, чтобы уравновесить давление воздуха в нижней части соломинки, вода просто висит там.

    В: Но труба на 3/4 дюйма шире соломинки. Не будет ли из нее выпадать вода?
    A: Нет, если воздух не попадет в зону.Принцип один и тот же вне зависимости от ширины трубы. На уровне моря атмосфера давит на все под давлением 14,7 фунтов на квадратный дюйм. Один фунт на квадратный дюйм может поднять воду на 2,31 фута прямо вверх, поэтому, если у вас есть труба, которая закрыта сверху и полностью заполнена водой, атмосферное давление сможет поддерживать столб воды высотой около 34 футов (14,7 фунта на квадратный дюйм). X 2,31 фута = 33,957). Это связано с давлением, а не с шириной трубы. Возьми?

    В: Я не уверен.Вы можете привести еще один пример?
    A: Вот подумайте об этом. Предположим, вам нужно вынуть перевернутый стакан из ведра с водой.

    Вода остается в стакане, потому что атмосферное давление толкает ее туда. Стакан, безусловно, шире соломинки, но, поскольку воздух не может попасть в верхнюю часть стакана, чтобы компенсировать давление внизу, вода остается на месте. Для практических целей в зоне горячей воды вы можете поднять воду на 30 футов (или примерно на три этажа) и заставить ее оставаться там.

    В: Предположим, я живу в Денвере, штат Колорадо? Это все еще будет работать?
    A: Да, вы просто не сможете поддерживать воду на таком высоком уровне, потому что атмосферное давление в Денвере меньше, чем, скажем, в Нью-Йорке. Атмосферное давление в Денвере составляет около 12 фунтов на квадратный дюйм. Один фунт на квадратный дюйм по-прежнему поднимает воду на 2,31 фута, так что давайте посмотрим … 12 фунтов на квадратный дюйм X 2,31 ‘= 27,72. В Денвере ваша зона может быть, скажем, на 25 футов выше линии котловой воды. Этого достаточно, чтобы без проблем попасть на второй этаж дома.Переход к третьему значил бы сократить его.

    Q: Но я не могу использовать вентиляционные отверстия в верхней части зоны, независимо от того, где я живу, верно?
    A: Справа вентиляционное отверстие будет пропускать воздух в верхнюю часть системы. Как только это произойдет, вода снова упадет в паровой котел.

    Q: Относится ли это к ручным вентиляционным отверстиям, а также к автоматическим вентиляционным отверстиям?
    A: Да, есть. Вы хотите иметь как можно более плотные соединения, которые вы можете получить над водопроводной линией парового котла.По этой причине вам также следует избегать использования каких-либо клапанов с сальниками. Они тоже могут втягивать воздух в систему и вызывать выпадение воды из зоны. Просто плотно спаяйте стыки и не торопитесь.

    Q: Итак, как я могу заполнить зону водой, если я не могу вентилировать верхнюю часть?
    A: Настройте систему как петлевую и заполните ее садовым шлангом.

    Труба в двух шаровых кранах (или задвижках) и двух дренажных трубах котла ниже линии котловой воды. Закройте оба шаровых крана (или задвижки).Теперь подсоедините садовый шланг к одному из сливов бойлера и дайте другому стечь в канализацию. Заполните трубопровод зоны под давлением городской воды, пока не выйдет весь воздух. Затем перекрыть сток сливного котла и сток входного котла (именно в таком порядке). Теперь откройте два шаровых крана (или задвижки). Если вы хорошо выполнили пайку, атмосферное давление будет удерживать воду в зоне.

    Q: Вы в этом уверены?
    A: Да! Давайте еще раз рассмотрим этот основной принцип.

    Вода остается в стакане, потому что атмосферное давление толкает ее туда. Стакан, безусловно, шире соломинки, но, поскольку воздух не может попасть в верхнюю часть стакана, чтобы компенсировать давление внизу, вода остается на месте. Для практических целей в зоне горячей воды вы можете поднять воду на 30 футов (или примерно на три этажа) и заставить ее оставаться там.

    Q: Если я не использую теплообменник с компрессорным баком, будет ли давление на воду в зоне?

    A: В верхней части системы не будет давления.Однако в нижней части зоны давление на воду будет.

    Q: Откуда это давление?
    A: Это статическое давление, о котором мы говорили ранее. Это происходит из-за веса воды. Чем выше столб воды, тем больше статическое давление на дне.

    Хотите еще один пример статического давления? Подумайте о воде в океане. На уровне моря нет давления, но по мере того, как вы погружаетесь все глубже и глубже, давление увеличивается, потому что на вас больше воды.В нашей зоне высшая точка — «уровень моря».

    Q: Насколько горячей обычно будет вода в моем паровом котле?
    A: Это зависит от давления пара. Температура кипения воды увеличивается по мере увеличения давления на верхнюю часть воды. Например, если ваш паровой котел работает при давлении 2 фунта на квадратный дюйм, вода в бойлере закипит при 219 градусов F. Если вы увеличите давление в котле до 5 фунтов на квадратный дюйм, вода не превратится в пар, пока температура не достигнет 227 градусов. Ф.При атмосферном давлении (то есть в верхней части системы) вода кипит при 212 градусах Фаренгейта

    .

    В: Как это повлияет на работу моей зоны горячей воды?
    A: Если вы не используете теплообменник и компрессионный бак, вода в верхней части вашей зоны может закипеть, если станет слишком горячей.

    Q: Будет ли это проблемой?
    A: Конечно, будет! Когда вода закипает, она «превращается» в пар и увеличивается в объеме примерно в 1700 раз. Он делает это мгновенно и в запечатанном «контейнере», таком как трубопроводная система, с большой силой.«Вспышка» пара потенциально очень опасна. Это могло фактически разорвать паяные соединения.

    Q: Когда это может произойти в моей зоне горячего водоснабжения?
    A: Когда циркулятор зоны отключается.

    В: Почему?
    A: Вода обычно не превращается в пар, когда циркуляционный насос включен, потому что циркуляционный насос добавляет воде определенное давление. Это дополнительное давление может удерживать воду в жидком состоянии. Однако, когда циркуляционный насос отключается, его давление исчезает, и тогда вода в верхней части зоны может превратиться в пар.

    В: Может ли это случиться, если зона ниже линии котловой воды?
    A: Это возможно, но маловероятно, потому что более высокий уровень воды в котле создает определенное статическое давление на зону.

    Q: Тогда как я могу убедиться, что вода в верхней части моей системы никогда не превращается в пар?
    A: Убедившись, что вода, поступающая в зону, никогда не приближается к 212 градусам F. Самый простой способ сделать это — смешать часть воды, которая уже прошла через зону, с горячей водой, выходящей из котла.

    Q: Нужны ли мне специальные клапаны для смешивания?
    A: Вовсе нет. Все, что вам нужно, — это медная линия 3/4 дюйма между возвратной частью зоны и входной стороной циркуляционного насоса, шаровой клапан с полным отверстием 3/4 дюйма и термометр. Подключите шаровой кран к байпасной линии и оставьте его полностью открытым при первом включении парового котла. Затем дайте котлу нагреться до давления пара и запустите циркуляционный насос. При полностью открытом байпасном шаровом клапане почти вся вода в зоне будет обходить бойлер, потому что через байпас легче пройти, чем через бойлер.Это путь наименьшего сопротивления. Теперь, чтобы вода, текущая в зону, нагрелась, все, что вам нужно сделать, — это немного задросселировать байпасный шаровой кран. При этом следите за термометром. Вы увидите, что температура повысится очень быстро.

    Q: Почему повышается температура?
    A: Когда вы дросселируете байпасный шаровой клапан, часть возвратной воды легче проходит через котел, чем через байпас.

    Когда эта горячая вода выходит с другой стороны, она смешивается с водой, которая обходит бойлер, и дает вам смесь, которая горячее, чем возвратная вода, но холоднее, чем вода в котле.

    Q: Сколько воды нужно пропустить через бойлер?
    A: Расход в галлонах в минуту здесь не имеет решающего значения. Просто следите за термометром на линии, питающей зону. Прекратите смешивание, когда оно достигнет 180 градусов по Фаренгейту. Затем снимите ручку с шарового клапана, чтобы никто другой не мог с ней связываться. Это будет самая горячая вода, которую когда-либо увидела зона.

    Q: Так до тех пор, пока подаваемая вода, идущая в мою зону горячей воды, никогда не достигает точки кипения, она никогда не может превратиться в пар?
    A: Верно.Вы установили фиксированный предел температуры, смешивая возвратную воду с питающей водой, пока котел вырабатывал пар с заданным давлением.

    В: Есть ли что-нибудь, что может изменить эту температуру?
    A: Ну, если бы в паровом котле повысили давление, температура воды в котле тоже повысилась бы. Но, установив температуру смешанной воды на 180 градусов по Фаренгейту, вы оставили себе комфортный запас прочности.

    Q: Имеет ли значение, откачивает ли циркуляционный насос от котла или в сторону котла?
    A: Лучше откачать от котла.

    В: Почему?
    A: Поскольку это не система под давлением, всегда есть вероятность, что вода может превратиться в пар внутри циркуляционного насоса, если давление упадет слишком низко, когда циркуляционный насос включится. Технически это называется «кавитацией», и она может в мгновение ока разрушить циркулятор.

    Q: Почему падает давление при включении циркуляционного насоса?
    A: Потому что циркулятор выбрасывает то, что находится внутри себя. Это вызывает немедленное падение давления на всасывании.Это центробежное действие в первую очередь заставляет воду течь в циркуляционный насос. Проблема начинается, когда за водой, поступающей в циркуляционный насос, не хватает давления, чтобы поддерживать ее в жидком состоянии.

    Q: Значит, сам циркуляционный насос может изменять температуру кипения воды в системе?
    A: Фактически, да. Это может изменить температуру кипения воды, поступающей в циркуляционный насос. И имейте в виду, что при выполнении этих работ у вас не будет особой нагрузки — просто высота воды в бойлере над циркуляционным насосом.Кроме того, необходимо учитывать падение давления в трубопроводе между котлом и циркуляционным насосом. Если вы начнете с ограниченного статического давления (высота воды в котле), а затем потеряете его часть из-за трения в подходном трубопроводе, может быть трудно контролировать ситуацию. Вот почему лучше откачивать из котла. Удерживая циркуляционный насос близко к источнику давления (воде в бойлере), вы уменьшаете свои шансы на возникновение проблем.

    В: Применимо ли это к одному случаю больше, чем к другому?
    A: Это особенно важно для тех зон, где все излучение и трубопроводы находятся ниже линии котловой воды.Если у вас есть циркуляционный насос на обратной линии, падение давления в трубопроводе может привести к падению точки кипения. Совместите это с высокой начальной температурой (которая была бы у вас, если бы давление пара было высоким и если бы вы решили не использовать этот байпасный смесительный клапан), и у вас возникнут проблемы. В случае, когда у вас есть зона излучения и трубопровод выше ватерлинии, расположение циркуляционного насоса не так критично, потому что у вас есть статическое давление воды в зоне, работающее в вашу пользу.Тем не менее, неплохо иметь привычку ставить циркуляционный насос на нагнетательной стороне котла. Таким образом, вы всегда будете в хорошей форме, независимо от того, прокладываете ли вы зону конденсата или любую зону с горячей водой. Циркуляторы всегда работают лучше всего, когда они «откачивают».

    Q: Где я могу забрать свой отвод?
    A: Это будет зависеть от котла к котлу. В современных паровых котлах не так много лишних отводов. Конечно, всегда хочется подбирать отводы ниже водопровода котла.И не забудьте установить циркуляционный насос как можно ниже, чтобы использовать статический вес воды в бойлере. Если у вас есть пустая пластина змеевика без резервуара, вы можете просверлить ее и нарезать резьбу для подачи 3/4 дюйма. Это хорошо работает.

    Q: Могу ли я использовать нижний отвод манометра парового котла?
    A: Нет! Если вы перекачиваете воду через это соединение, вы никогда не узнаете, где находится водопровод в бойлере. Вы также повлияете на отсечку низкого уровня воды, если она будет зацеплена за измерительное стекло на быстроразъемных соединениях.

    Q: Как насчет обратной стороны трубопровода зоны. Куда идет это постукивание?
    A: Опять же, используйте любой доступный водоразбор котла ниже линии воды (никогда не возвращайте воду выше линии воды). Если вы не можете найти обратный отвод, вернитесь к мокрому отводу системы рядом с котлом.

    В: Имеет ли значение, к какой стороне петли Хартфорда я подключаюсь?
    A: Нет, любая сторона в порядке, просто держите обратный штуцер ниже водопровода котла.

    Q: Могу ли я подавать и возвращать с одной стороны котла?
    A: Вы не должны входить и выходить через одну и ту же секцию, потому что у воды зоны может не хватить времени в бойлере, чтобы набрать необходимое тепло. В идеале трубу следует выполнять с противоположных сторон по диагонали. Как это.

    Q: Могу ли я протянуть трубу прямо через грязевик котла?
    A: Нет, потому что вода будет проходить через бойлер слишком быстро. Он не набирает достаточно тепла, и вам обязательно перезвонят.

    Q: Предположим, я не могу подключиться напрямую к котлу. Означает ли это, что я не могу зонировать конденсат?
    A: Вы все еще можете это сделать, но вам нужно проявить немного творчества. Здесь просто следуйте этой диаграмме.

    Поскольку вы не можете подключиться непосредственно к котлу, вы будете использовать тройник размером 1-1 / 4 дюйма в нижней части линии выравнивания пара как точку подачи и возврата. Возьмите 1-1 / 4 дюйма X 3 / 4 «тройник и вкрутите в него втулку с двойным отводом 1-1 / 4» X 1/2 «. Затем припаяйте медную трубку длиной 1/2» к адаптеру CXM и прикрутите ее к стороне бойлера. втулка.Теперь прикрутите еще один адаптер C X M к другой стороне втулки. Это ваше ответное нажатие. Медная трубка проникает глубоко в грязевую опору котла и откладывает более холодную возвратную воду на стороне, противоположной той, из которой вы будете набирать горячую воду. Ты возьмешь горячее питание из тройника. Поступая таким образом, вы получите необходимую циркуляцию через котел, чтобы забирать тепло для зоны.

    В: Нужна ли мне байпасная линия, если я протягиваю ее таким образом?
    A: Да, байпас позволяет регулировать воду на выходе из котла.Байпас предотвращает выброс пара из воды при отключении циркуляционного насоса.

    Q: Как мне запустить это?
    A: Заполните зону водой через два слива котла. Наденьте шланг на №1 и продуйте обратно через №2. Дайте котлу пропариться, а затем запустите циркуляционный насос. Используйте два шаровых крана, чтобы смешать воду через байпас, пока температура подачи не достигнет 180 градусов по Фаренгейту. Снимите ручки с шаровых кранов, и все готово.

    Q: Раньше вы сказали, что я не должен прокладывать трубы напрямую через грязевик котла, потому что я не буду собирать достаточно тепла при каждом проходе.Такое случается с этой системой?
    A: Нет, потому что медная трубка глубоко впрыскивает воду в котел и заставляет ее менять направление, прежде чем она сможет покинуть котел. Это действие делает возвратную воду в нижней части котла очень турбулентной. Он смешивает вещи, позволяя вам забрать тепло, необходимое для этой зоны.

    В: Следует ли в любой из этих систем установить фильтр на входной стороне циркуляционного насоса, чтобы я не высасывал грязь из котла в циркуляционный насос?
    A: Нет, потому что сетчатый фильтр может создавать очень большой перепад давления на входе циркуляционного насоса, особенно когда он загрязняется.Это падение давления может вызвать кавитацию в циркуляционном насосе.

    Q: А что же тогда предохранять циркуляционный насос от засорения?
    A: Если вы выберете правильный циркуляционный насос для этого приложения, у вас не будет проблем. Мне нравится использовать трехкомпонентный циркуляционный насос на 1750 об / мин для этих зон, потому что они имеют более крупные и широкие рабочие колеса, чем их меньшие, высокоскоростные собратья с мокрым ротором. Циркуляционный насос большего размера лучше подходит для этого применения, поскольку он может пропускать больше мусора через крыльчатку.

    Q: Следует ли мне использовать циркуляционный насос с железным корпусом?
    A: Можно, но бронзовый циркуляционный насос здесь прослужит намного дольше. Конденсат обычно содержит большое количество угольной кислоты. Бронза — гораздо лучший материал для этой службы, чем железо.

    Q: Как мне контролировать зону?
    A: Самый простой способ — использовать комнатный термостат для управления циркуляционным насосом через двухполюсное одноходовое реле, такое как Honeywell R845A. Вам также понадобится однополюсный одноходовой аквастат погружного типа (например, Honeywell L4006A) для установки максимальной температуры котла, когда вы не производите пар.Подключите элементы управления так, чтобы циркулятор и горелка включались одновременно. Горелка будет доводить воду в котле до 180 градусов по Фаренгейту и не выше. Об этом позаботится аквастат. Это отключит горелку, но реле будет поддерживать циркуляционный насос, пока комнатный термостат продолжает вызывать. Настроив его таким образом, вы сможете подавать горячую воду в зону без образования пара. Что касается людей наверху, то паровая система и зона горячей воды полностью независимы.

    Q: Что делать, если паровая система просто отключилась и внезапно включилась зона горячей воды. Что тогда происходит?
    A: Температура котловой воды будет выше 180 градусов F аквастата, поэтому зональный термостат (работающий через реле) запустит циркуляционный насос, но не включит горелку. Просто, не правда ли?

    В: Могу ли я подключить водонагреватель косвенного нагрева к паровому котлу, используя те же методы трубопровода, что и для зоны нагрева?
    A: Да.Просто обращайтесь с косвенным обогревателем, как с радиатором. Убедитесь, что вы смешали возвратную воду с горячей водой в бойлере, чтобы ограничить подачу в нагреватель до 180 градусов по Фаренгейту. Вот эскиз.

    Q: Сколько зон горячей воды или косвенного нагрева я могу снять паровой котел?
    A: Это зависит от мощности котла. Вы не можете извлечь больше БТЕ, чем положили. Я видел, как люди пытались добавить слишком много зон горячей воды, и когда пришло время готовить пар, им не повезло.

    Q: Каков практический предел для дома?
    A: Опять же, многое зависит от размера котла. Обычно можно обойтись линией 3/4 дюйма со скоростью потока около 4 галлонов в минуту. Это обеспечит подачу в зону 40 000 BTUH или около того. Этого достаточно, чтобы нагреть зону хорошего размера.

    В: Всегда ли я смогу получить 40 000 БТЕ / час от бытового котла?
    A: Да, если полезная нагрузка котла превышает 120 000 БТЕ / час.

    В: Почему?
    A: Потому что вы играете с коэффициентом срабатывания котла.Поднимающая нагрузка обычно составляет около трети полезной нагрузки, в зависимости, конечно, от того, как установщик рассчитал паровой котел. Треть от 120 000 британских тепловых единиц в час составляет 40 000 британских тепловых единиц в час. Это равно 4 галлонам в минуту, примерно столько же, сколько вы можете рассчитывать на прохождение медной линии диаметром 3/4 дюйма.

    Q: Для чего нужен подъемный груз?
    A: Поднимающая нагрузка дает вам «дополнительную» мощность, необходимую котлу для нагрева труб, когда пар выходит к радиаторам.

    Q: Всегда ли мне доступен пикап?
    A: Нет, он становится доступным для вашей зоны горячего водоснабжения только после того, как паровые трубы нагреются.

    Q: Как насчет того, чтобы я не делал пар?
    A: Если вы не производите пар, нагрузка всасывания (и остальная нагрузка котла), очевидно, доступна для вашей зоны горячей воды.

    Q: Значит, подъемная нагрузка устанавливает предел того, что я могу делать с этой зоной?
    A: Да.

    Q: Допустим, я подбираю новый паровой котел и хочу использовать одну или две зоны горячей воды. Следует ли мне добавить британские тепловые единицы в час зоны горячей воды к потребляемой мне британской тепловой энергии в час для паровой системы, а затем выбрать бойлер для общей суммы?
    A: Нет! Никогда не добавляйте нагрузку зоны горячей воды к паровой нагрузке, когда вы подбираете запасной паровой котел.Это игра на вычитание, а не на сложение. Сначала определите размер парового котла. Основывайте его на подключенной паровой радиационной нагрузке и подходящем коэффициенте поглощения, а не на теплопотери здания. Затем поработайте с имеющейся загрузкой подборщика, чтобы определить размер зоны или зон горячей воды. Вы не можете вынести больше того, что есть.

    В: Что произойдет, если я переберу свой паровой котел?
    A: У вас будут проблемы с паровой частью системы: пульсирующие водяные линии, гидравлический удар, неравномерное нагревание, высокие счета за топливо.

    Q: Могу я подключить котел для приоритета. Вы знаете, либо приготовить пар, либо запустить зоны с горячей водой, но не то и другое одновременно?
    A: Да, но это ограничивает полезность зон горячего водоснабжения. Предположим, вам нужно немного тепла, но вы не можете его получить, потому что требует пара? Или наоборот.

    Нагреватели горячего масла и теплоносители: полное руководство

    Теплообмен

    Для целей теплообмена описанную конфигурацию можно разделить на три части в соответствии с методом теплопередачи и с учетом требуемых технических ограничений в каждой точке, чтобы достичь энергоэффективности и долговечности благодаря заправке теплоносителя и материалам оборудования.(см. Теплопередача).

    На рисунке 3 три зоны четко разграничены:

    1. Излучение

    Оно охватывает практически всю камеру сгорания, в частности, внутреннюю поверхность внутреннего змеевика, и в этой области она имеет решающее значение. с технической точки зрения, чтобы знать точные значения максимальной температуры, достигаемой как жидким теплоносителем, так и материалом змеевика, потому что, хотя это область с наибольшей обменной емкостью, она также подвержена риску превышения максимальной допустимые значения.- Рисунок 4 -.

    Рисунок 4. Площадки котла по способу теплопередачи. В зависимости от достигнутой температуры массы и пленки — см. Температуры-.

    Характеристики используемого теплоносителя, топлива, регулирования горения, диаметра пламени, требований к обмену, необходимого минимального циркулирующего потока жидкого теплоносителя и, следовательно, его скорости и диаметра змеевика являются параметрами. которые определяют, что следует считать критическим в конструкции — размер диаметра и длины камеры.

    Слишком малый диаметр для камеры сгорания обеспечил бы оптимальную передачу тепла, но поставил бы под угрозу срок службы заряда жидкого теплоносителя, а также самого котла, а также вызвал бы потерю заряда дымового контура, что может быть чрезмерным бременем для стандартной горелки.

    С другой стороны, слишком большой диаметр камеры сгорания снижает энергоэффективность оборудования.

    Длина камеры сгорания также имеет большое значение для надежности оборудования.Камера сгорания, слишком короткая для требуемой мощности, будет иметь необычно высокие температуры в нижней и верхней части камеры, что может привести к частичному разрушению этих элементов.

    2. Переходная зона

    Включает внутренние поверхности концов внутренней и внешней катушек. В зависимости от настройки горелки он может частично включать внешнюю грань внутреннего змеевика. В этой области излучение и конвекция сосуществуют как процессы теплопередачи, и, следовательно, в отношении тепла необходимо учитывать как меры предосторожности при обмене посредством излучения, так и ограничения, связанные с обменом посредством конвекции.

    Особое внимание следует уделить конструкции изменения направления газового контура в нижней части камеры сгорания, так как должна быть достигнута полная герметичность (в противном случае дымовые газы будут проходить непосредственно из 1-го прохода в дымоход. выход, что дает очень плохую производительность и, что еще хуже, с чрезвычайно высокими температурами в дымоходе, которые могут вызвать его разрушение) вместе с низкой потерей заряда при изменении направления дымовых газов.

    3. Зона конвекции

    Это соответствует обеим сторонам внешнего змеевика и внутренней поверхности внутреннего змеевика.

    Хотя может быть небольшой риск превышения максимальных температур использования теплоносителя и материалов (см. Рисунок 4), основная проблема при проектировании этой зоны заключается в достижении высокого уровня теплопередачи за счет значительной скорости. дымовых газов, но без значительного риска загрязнения дымовых каналов 2 и 3 из-за недостаточного размера этих каналов или высокой потери заряда в дымовом контуре (известной как избыточное давление котла), что затрудняет использование стандартных горелок.

    Рис. 3. Отдельные области в бойлере с жидким теплоносителем для целей теплообмена

    В дополнение ко всем параметрам, описанным выше, змеевики также должны быть тщательно спроектированы так, чтобы с точки зрения гидравлики теплоноситель потери заряда контура невелики, что приведет к нестандартным насосам и высокому потреблению электроэнергии, и в то же время гарантирует достаточную скорость теплоносителя для обеспечения удовлетворительных коэффициентов теплопередачи — см. рисунок 5.

    Рисунок 5. Скорость теплоносителя / коэффициент теплопередачи. Значения для BP Transcal N. Температура теплоносителя 290 ° C. Другие факторы исключены для лучшего понимания важности скорости

    Дифференциал тепла. Проходы в змеевиках

    Дифференциал тепла , также известный как тепловой скачок , представляет собой максимальное повышение температуры теплоносителя, которое котел может получить при номинальной тепловой мощности при расчетном расходе теплопередачи. жидкость.

    Наиболее распространенными тепловыми скачками являются 20 ° C и 40 ° C, хотя эти значения имеют некоторый запас в зависимости от используемого теплоносителя и рабочей температуры, поэтому на самом деле мы должны говорить об интервалах между 18-22 ° C в в первом случае и 36-42 ° C во втором случае.

    Важно помнить, что один котел не лучше и не хуже другого котла с той же тепловой мощностью, но с другим скачком. При правильной конструкции оба типа котлов будут иметь одинаковые энергетические характеристики и аналогичные рабочие функции.

    Причина, по которой котлы имеют разную дифференциацию тепла, заключается в том, чтобы обеспечить наилучшую адаптацию котла к характеристикам производственного процесса и, в частности, к бытовым приборам системы.

    Первоначально бойлер с скачком тепла на 20 ° C может обеспечить большую однородность температуры в потребляющих устройствах из-за большего циркулирующего потока, хотя при изначально более дорогой установке из-за большего диаметра трубы, большей емкости теплоносителя системы и более высокое потребление электроэнергии в главном насосе.Однако котел с перепадом тепла 40 ° C может также достичь тех же результатов с помощью контуров рециркуляции с вторичными насосами, которые обеспечивают большую скорость потока в бытовых приборах и, следовательно, большую однородность. Однако в последнем случае стоимость установки теплового дифференциального котла значительно выше, что не является положительным фактором.

    Перепад тепла выше 40 или 50 ° C не является обычным явлением, учитывая, что на срок полезного использования жидкого теплоносителя влияют такие высокие и резкие изменения температуры, а конструкция котла должна предусматривать меры по поглощению дополнительных расширений, что делает конструкцию более специализированный и более дорогой.Однако в приложениях для солнечных тепловых электростанций можно найти котлы с теплоносителем с перепадом тепла до 100 ° C.

    Мы рекомендуем пользователю связаться с производителем котла, авторизованным установщиком, штатным или внешним инженером, чтобы обсудить, какой перепад тепла будет наиболее подходящим для их процесса.

    Мы уже видели, что определение разности температур, в основном по характеристикам потребляющих устройств, определяет расход циркулирующего теплоносителя, необходимый в системе.Но этот поток также должен соответствовать определенным требованиям, обозначенным на котле.

    Скорость теплоносителя в змеевиках должна быть достаточно высокой, чтобы обеспечить хороший теплообмен, не превышая при этом температуру пленки используемого теплоносителя, чтобы избежать его быстрой деградации. Но эти высокие скорости циркуляции, которые требуются, также подразумевают значительные потери заряда (потери давления), поскольку потери заряда пропорциональны квадрату высокой скорости, с возможностью использования очень больших насосов с чрезмерно высоким потреблением электроэнергии для достижения гидравлического давления. стабильность в цепи.

    Согласование факторов высокой скорости и приемлемых потерь заряда возможно только при точном тепловом и гидравлическом исследовании катушек, диаметра их трубок, их длины и их соединения.

    С помощью диаграмм на рисунке 6 и небольшого примера мы постараемся немного прояснить все эти вопросы. Мы упростили возможные варианты гидравлики исключительно в этих трех случаях. В действительности параллельные проходы катушек могут составлять от 1 прохода до 6, 7 или 8.

    Рабочая температура T 1 и его тепловая мощность в кВт одинаковы на всех трех диаграммах на Рисунке 6. Кроме того, общая длина составляющей трубы змеевика одинакова — 4L.

    Различия относятся к температурам на входе котла (температура обратки от потребляющих устройств после подачи необходимой энергии), T2, T3 и T4. Расходы циркулирующего потока Q, Q 1 y Q 2 и потери заряда ΔP 1 , ΔP 2 и ΔP 3 также различаются.

    Реальный числовой пример

    У нас есть бойлер с жидким теплоносителем с перепадом тепла 40ºC и мощностью нагрева 1100 кВт. Его обменная поверхность составляет 54 м 2 с выходом порядка 86-89%, в зависимости от рабочей температуры.

    Схема его конструкции — A) на рисунке 6, с двумя последовательными катушками и двумя параллельными проходами на катушку. Расчетный расход для этих условий составляет 52 м 3 / ч, с потерей заряда 2,37 бар при рабочей температуре 260 ° C.

    Если мы попытаемся эксплуатировать этот котел с тепловым скачком 20 ° C, расход должен составить 104 м 3 / ч, а ожидаемые потери заряда при той же температуре, что и раньше, 260 ° C, будут 8,17 бар. Придется прибегнуть к очень сложным и дорогим насосам с очень высоким потреблением электроэнергии.

    С другой стороны, если мы используем схему конструкции B) на рисунке 6 (две катушки последовательно с тремя параллельными проходами на катушку) с одинаковой скоростью потока, 104 м 3 / ч, и поверхностью обмена, 54 м 2 , потеря заряда составит 2.62 бар, что приемлемо для обычных насосов.

    Этот вариант конструкции типа B не подходит для котла с перепадом тепла 40 ° C, поскольку при требуемом низком расходе 52 м 3 / ч не возникнет проблем с перепадом давления (всего 0,71 бар) но вместо этого проблема будет заключаться в преодолении температуры пленки жидкости, поскольку она будет примерно на 44 ° C выше, чем рабочая температура.

    Как видно из раздела «Температура», максимальная температура пленки обычно на 10-20 ° C выше максимальной рабочей температуры, поэтому в этом гипотетическом случае мы либо испытаем быстрое ухудшение заряда теплоносителя, либо мы были бы вынуждены работать при низких температурах, что может быть неприемлемо для нашей производственной системы.

    Конструкция C), с двумя змеевиками, соединенными параллельно, каждая из которых имеет три прохода теплоносителя, соответствует довольно необычной конструкции и типичной для котлов, требующих очень малых перепадов тепла, порядка 10 или 15 ° C. В этих условиях скорость потока, 205 м 3 / ч, очень высока, и если бы эта конфигурация не была выбрана, потери заряда теплоносителя были бы чрезмерно высокими, даже с трехходовой конфигурацией в схеме конструкции B) , учитывая, что это будет около 8.45 бар.

    Рисунок 6. Типы подключения катушек. A) Последовательно, два прохода на катушку параллельно. Б) Последовательно, три прохода на катушку параллельно. C) Параллельно, два прохода на змеевик параллельно

    Таким образом, мы видим, что требуемый скачок тепла сильно влияет на конструкцию котла и, следовательно, должен рассматриваться как ключевой фактор в проекте установки теплообменника система передачи жидкости.

    Как установить два водонагревателя

    Изображение большего размера
    Изображение большего размера с более подробной информацией о сантехнике
    Косвенное
    Нагреватель и бойлер…
    На рис. 1 показан обзор работы бойлера и косвенного нагревателя. Цель:
    отопление дома плюс горячая вода.

    котел перегревает горячую воду на газе или масле со скоростью
    150 000–300 000 + БТЕ в час при диапазоне температур, который может
    достигнуть почти кипящей воды 200F (смертельная температура для людей,
    бактерии, омары и т. д.).

    «Водонагреватель — прибор для подачи горячей воды в жилые дома.
    или коммерческое использование, кроме отопления помещений
    . Максимальная температура воды на выходе для любой воды
    отопитель 210F (98.5C). «Разработка энергоэффективных коммерческих
    систем .pdf

    котел выполняет две функции.
    1)
    Нагрейте жилое пространство за счет непрерывной циркуляции воды на 200 градусов
    (котельный контур) от котла через ряд труб и радиаторов
    находится в каждой комнате, и обратно к котлу.
    2) Теплоснабжение
    питьевая вода путем циркуляции воды 200 градусов по контуру
    от котла через спиральный теплообменник
    внутри косвенного нагревателя и обратно в котел.

    При подключении к
    типичный бойлер, косвенный нагреватель может поставлять очень большой объем
    питьевая горячая вода (200-400 галлонов в час) в зависимости от рейтинга BTU
    котел, характеристики системы, установка термостата, температура
    входящая холодная вода, размер косвенного нагревателя и т. д.
    Какого размера нужен косвенный нагреватель

    Есть
    различные типы конструкций водонагревателей косвенного нагрева, которые получают горячую
    вода из внешнего источника тепла …. например, геотермальный контур,
    солнечная система на крыше, дровяная печь-котел и т. д.
    Многие
    конструкции не используют косвенный нагреватель, а вместо этого используют циркулирующую питьевую воду
    через источник тепла, а затем обратно в обычный водонагреватель
    или же
    резервуар.
    Уход
    должны приниматься, чтобы не превышать пределы резервуара. Некоторый
    модели резервуаров для хранения Marathon рассчитаны на 170F.Солнечные баки есть
    обычно рассчитан на температуру воды 180F. Какой-то водонагреватель
    вспомогательный
    резервуары для хранения и некоторые коммерческие водонагреватели рассчитаны на 180 + F
    (необходимо проверить спецификацию), в то время как обычные жилые
    танки
    равномерный рейтинг 150 в новом состоянии. Более высокие температуры повредят резервуар
    от
    ослабление целостности входных и выходных сварных швов и т. д. для предотвращения повреждений,
    все водонагреватели должны иметь правильную номинальную
    Клапан TP, выпускающий воду при 210F. Старые резервуары с ржавчиной
    будет небезопасно при высоких температурах и с большей вероятностью разорвется
    жестоко.
    Ресурс:
    Код клапана TP

    Водонагреватель косвенного действия необходим для любой системы
    в котором не циркулирует чистая питьевая вода, для
    пример
    солнечная система сбора на крыше, в которой используется гликоль (смертельный антифриз)
    в циркуляционном контуре, чтобы предотвратить замерзание. Ресурс
    Прочтите о водонагревателях с гликолем
    Гликоль, свинец и другие химические вещества нельзя попадать в питьевую воду.
    питьевое водоснабжение.
    Пить
    вода не может проходить по трубам, которые используются или использовались для
    котел из-за
    химикаты (хроматы, уплотнение котла и т. д.), присутствующие в системе котла, и
    из-за опасно высоких температур и давлений котла
    вода.
    Использование
    косвенный нагреватель обеспечивает подачу питьевой воды и воды из
    бойлер останется отдельно. Если теплообменник, расположенный внутри
    косвенный нагреватель ломается или образует трещину, косвенный нагреватель должен быть
    заменены.

    Косвенный
    обогреватель подает в дом питьевую (питьевую) воду.
    Как
    это работает: косвенный нагреватель имеет термостат, который установлен
    независимо от бойлера. Термостат управляет циркуляционным насосом.
    Когда вода внутри косвенного нагревателя опускается ниже заданного значения, насос
    циркулирует горячая вода из
    котел, через тепло
    теплообменник и обратно в котел в непрерывном цикле.
    Когда вода
    температура внутри косвенного нагревателя достигает заданного значения термостата,
    например 120F, циркуляционный насос выключается, и вода останавливается
    движение через теплообменник до тех пор, пока термостат снова не потребует тепла.

    Зачем использовать косвенный бак с теплообменником для подачи горячей воды в дом?

    1)
    Питьевая горячая вода должна быть безопасной для питья, и ее нельзя смешивать с
    горячая вода, используемая в котельной системе. Котел представляет собой замкнутую систему, которая
    рециркулирует ту же воду, в то время как питьевая вода должна подаваться свежей
    с каждым розыгрышем.
    2)
    супер
    нагретую горячую воду из котла нельзя пускать в бытовую воду
    трубы, давление в которых может превышать номинальное значение трубы, и температуры
    может превышать номинальную мощность резервуара или превышать стандарты безопасности в жилых помещениях
    ошпаривание (максимум 150 для бытовых обогревателей). Очень горячая вода
    (140-180F +) может убить и / или вызвать серьезные ожоги. Типичный
    температура ванны в душе составляет 104 F и редко намного выше. Типичный
    установка термостата косвенного нагрева может быть 120-135F, что означает, что
    холодная вода смешивается с горячей водой на душевом клапане до температуры 104F
    температура.Руководство по каждому продукту для бытовых водонагревателей
    рекомендую настройку термостата 120. Смесительный клапан должен быть установлен для
    любая установка термостата выше 120F.
    Ресурс:
    Преимущества смесительного клапана
    Котловой контур — это «замкнутая система»,
    и должен иметь гарантии
    минимизировать высокое давление и предотвратить взрыв резервуаров и
    трубы, содержащие перегретую горячую воду. Котел ДОЛЖЕН
    устанавливаться, обслуживаться и т.д. лицензированным сантехником с опытом работы в сфере котлов
    из-за высокого давления и температуры от котла…
    Проект не для дома своими руками.
    Ресурс
    Схема труб на 3 котла
    Типовая
    Инструкции по косвенному обслуживанию котла:
    Руководство по косвенному обслуживанию
    Руководство по эксплуатации котла
    Руководство по установке / обслуживанию котла
    Установка / обслуживание промышленного котла
    Какой размер необходим косвенный нагреватель

    Бойлер
    и непрямые — это действительно «бесконечный запас горячей воды» …
    доставляет 400+ галлонов горячего при непрерывном розливе, прежде чем станет слишком холодным
    к
    использовать.

    Изображение большего размера
    Конденсация
    обогреватели…
    Начиная с энергетического стандарта 2015 года, любое домашнее хозяйство, нуждающееся в газовой воде
    обогреватель объемом более 50 галлонов, необходимо обратить внимание на покупку двух обогревателей, или
    рассмотрите конденсационный нагреватель.
    Polaris относится к классу воды
    нагреватели называют «конденсационными» из-за количества тепла, рециркулируемого из
    дымохода и получаемого в результате конденсированного кислого водяного пара, который должен
    быть направленным в слив пола.

    Полярная звезда
    обогреватель
    … … водонагреватель Polaris со сверхнизким выбросом
    Горелка 100000-199000 БТЕ в час и 444 резервуара из нержавеющей стали и тепла
    теплообменник, не требует анодного стержня и имеет размер 34 и 50 галлонов.
    Назначение: снабжение больших объемов горячей питьевой воды со вторичной
    назначение отопления дома.
    Polaris используется много лет. Это не новое введение.
    Polaris имеет более высокий
    КПД (80%), чем у обычного атмосферного нагревателя или нагревателя с механической вентиляцией (60%
    эффективность).
    КПД
    комбинированный тепловой КПД и стоимость нагревателя в режиме ожидания, включая любые
    электричество необходимо для нагнетателя, заслонки дымохода и т. д., но не учитывается
    цена покупки, долговечность, обслуживание, ремонт, стоимость установки,
    переоборудование дома и т. д., а также не учитывать ущерб окружающей среде
    домохозяйства с высоким потреблением.

    50
    галлон от 100000 до 199000 БТЕ в час Polaris
    примерно такого же размера, как и обычный жилой водонагреватель
    (Диаметр 22 дюйма), но может поставить
    больше горячей воды, чем водонагреватели на 40 000 БТЕ.

    Например, 50
    галлон 100000 БТЕ Polaris обеспечивает ориентировочно 100 галлонов в первый час …
    это означает, что он будет поставлять 100 галлонов горячей воды за один непрерывный розлив
    до температуры воды
    становится непригодным для использования. Восстановление 129 галлонов в час.(В зависимости от температуры
    входящая холодная вода и настройка термостата).
    50-галлонный 199000 БТЕ Polaris может доставить примерно 170 галлонов
    Первый час.
    Контраст с обычным нагревателем резервуара на 40 галлонов с доставкой в ​​первый час
    оценка 60+ галлонов полезной горячей воды, с восстановлением 40-50 галлонов в час в час.

    компромисс для конденсационных нагревателей, таких как Polaris, — более высокая стоимость, больше
    дорогой ремонт, крупнее
    газопровод и расход газа, более сложная установка (мощность
    прямая вентиляция), необходимость в
    чистая электроэнергия и выделенная цепь 120 вольт, плюс скачок напряжения
    защита для защиты сложных электронных
    элементы управления подвержены скачкам напряжения и т. д.

    Конденсационный нагреватель Polaris использует
    воздуходувка для всасывания воздуха в горелку в нижней части водонагревателя
    через всасывающую трубу снаружи. Поставка природного газа или
    пропан
    газ
    смешивается с воздухом внутри горелки, расположенной в нижней части резервуара для воды.
    После сжигания топлива вентилятор выталкивает горячие побочные продукты сгорания.
    через спиралевидный теплообменник, расположенный внутри бака
    перед тем как нажать на выхлоп
    побочный продукт из резервуара и вверх по вентиляционной трубе, выходящей через боковую стенку или
    окончания на крыше.Вентиляционная труба типичная
    2-3 дюйма ПВХ, как указано в руководстве.

    Обогреватель Polaris может быть
    интегрирован с дополнительным накопительным нагревателем или интегрирован с воздухом
    манипулятор для отопления всего дома … или используется отдельно для доставки
    питьевая горячая вода большого объема.

    Ресурсы:
    Обзор водонагревателя Polaris и изображения
    Конденсационный нагреватель Vertex не удается сохранить
    вверх с душем с высоким расходом
    КПД: конденсационные нагреватели циркулируют горячую воду за счет спирального тепла
    обменник
    повышение теплового КПД.Тепловой КПД Polaris составляет
    94-96%
    Тепловой КПД — это процент тепла от горелки,
    переведен в
    вода … добавить тепловой КПД с расчетными потерями в режиме ожидания =
    общая эффективность.
    Polaris имеет общую эффективность около 81%.
    КПД обычного атмосферного газового водонагревателя составляет около
    60%. Помните, что рейтинг EF обогревателя — это не эффективность … это
    формула для расчета эффективности, которая вычитает процент резервуара
    объем … с меньшими резервуарами, имеющими меньший объем, и немного выше
    эффективность.
    Токсичный
    побочные продукты. По федеральному стандарту любой водонагреватель мощностью 100000+ БТЕ должен
    быть сверхнизким NOx. Polaris с горелкой от 100000 до 199000 БТЕ
    имеет сверхнизкий уровень выбросов NOx … с выделением 20 частей на миллион NOx. Контраст
    с типичным бытовым обогревателем со сверхнизким выбросом NOx 40000 БТЕ
    14 стр / мин. Типичный бытовой газ 40 000 БТЕ
    водонагреватель (если не рассчитан на низкий уровень выбросов) около 54 частей на миллион.

    Система косвенного нагрева — обзор

    3.1 Введение

    Энергия необходима для промышленных процессов во всем мире и является неотъемлемой частью совершенствования технологий, экономического роста и модернизации промышленного сектора.Фактически, промышленный сектор является одним из крупнейших потребителей энергии во многих странах, и около 35% общего потребления энергии в мире приходится на промышленный сектор (Suleman et al., 2014a, b). Это, конечно, зависит от факторов, связанных с каждой страной, таких как уровень технологического и экономического развития.

    Отопление и охлаждение часто являются крупными потребителями энергии в промышленном секторе. В промышленном отоплении широко распространено технологическое нагревание, при котором энергия передается процессу или обрабатываемому материалу.В промышленном секторе используются различные материалы, в том числе металлы, пластмассы, резина, бетон, стекло и керамика. Точно так же промышленное охлаждение широко используется в таких приложениях, как охлаждение или замораживание скоропортящихся продуктов, криогенных процессах, таких как сжижение воздуха и других. Кроме того, промышленный сектор требует обогрева и охлаждения объектов, на которых расположены производственные предприятия.

    Существуют различные методы промышленного нагрева, такие как прямой или косвенный нагрев.В системах прямого нагрева тепло генерируется непосредственно внутри материала, пропуская через него электрический ток, или вызывая контролируемые экзотермические реакции, или возбуждая атомы или молекулы внутри материала электромагнитным излучением (например, микроволнами). В системах косвенного нагрева энергия передается материалам от источников тепла посредством теплопередачи в форме теплопроводности, конвекции, излучения или их комбинации. Номенклатура промышленных систем отопления представлена ​​на рис.3.1.

    Рисунок 3.1. Классификации промышленных систем отопления.

    В промышленных системах отопления и охлаждения часто используется ископаемое топливо, прямо или косвенно через другие процессы преобразования энергии. Но за последние несколько десятилетий энергетические проблемы, такие как безопасность поставок и воздействие на окружающую среду, побудили многие страны предложить стимулы для использования возобновляемых источников энергии в промышленном и других секторах экономики. Целью таких стимулов часто является замена или сокращение использования ископаемого топлива, полностью или частично компенсируя их выбросы загрязняющих веществ и парниковых газов, таких как двуокись углерода (Suleman et al., 2014а, б). Природные энергоресурсы, такие как солнечный свет, ветер, дождь, приливы, волны, геотермальное тепло и биомасса, являются возобновляемыми и, таким образом, могут способствовать достижению этих целей.

    Забота об энергоресурсах также повысила интерес к лучшему пониманию и повышению эффективности устройств преобразования энергии. Согласно первому закону термодинамики, который касается количества энергии и принципа сохранения энергии, можно выделить некоторые улучшения в области энергоэффективности.Но диапазон улучшений, демонстрируемых с помощью энергетических методов, ограничен, поскольку энергетический анализ часто не дает значимой оценки термодинамических потерь и эффективности. Как следствие, энергетические методы часто не указывают средств эффективного использования топлива и ресурсов. Но методы эксергии, основанные на первом и втором законах термодинамики, помогают преодолеть эти недостатки. Сохранение эксергии и повышение эффективности эксергии являются логичными и значимыми термодинамическими целями, если целью является более эффективное использование ресурсов.Как указывалось ранее, преимущества методов эксергии во многом проистекают из их основания во втором законе, который касается качества энергии. Как указывалось ранее, эксергия определяется как максимальная полезная работа, которая может быть получена от системы в данном состоянии в определенной среде. Эксергия не сохраняется, за исключением обратимых (идеальных) процессов, но сокращение использования эксергии может быть достигнуто с помощью соответствующих мер.

    Анализ Exergy, следовательно, является эффективным методом повышения эффективности и производительности промышленных систем отопления и охлаждения.Это достигается за счет использования принципов сохранения массы и сохранения энергии вместе со вторым законом при проектировании и анализе энергетических систем. Применение эксергетического анализа к промышленным процессам помогает определить полезность, качество и потенциал изменения любого материала или потока энергии в технологическом потоке. Следовательно, эксергетический анализ является важным инструментом для определения местоположения, типов и величин КПД и потерь в промышленном секторе в целом и в промышленном отоплении и охлаждении в частности.

    В этой главе основное внимание уделяется использованию эксергетических методов при оценке и совершенствовании промышленных систем отопления и охлаждения и рассматриваются как возобновляемые, так и традиционные (т. Е. Ископаемое топливо и электричество) процессы.

    Приоритет горячего водоснабжения — Heat-Timer® Corporation

    Что такое горячее водоснабжение?

    Многие жилые дома и небольшие коммерческие здания имеют две системы горячего водоснабжения; система отопления и система горячего водоснабжения (ГВС). Как следует из слов; система отопления используется для обеспечения теплом здания в холодную погоду.Система горячего водоснабжения (ГВС) используется для обеспечения горячей водой раковин, ванн и других приборов на кухне и в ванных комнатах. Один и тот же бойлер может обеспечивать обе водные системы, если обе водные системы не смешиваются. То есть вода, которая циркулирует в системе отопления, не может циркулировать в системе горячего водоснабжения.

    Типы систем горячего водоснабжения:

    Горячая вода для бытового потребления может подаваться через автономный водонагреватель или косвенный водонагреватель (бак со змеевиком), который нагревается с помощью бойлера.Автономный водонагреватель может быть проточным или водонагревателем. Проточные водонагреватели не имеют накопительной емкости. Обогреватель запускается и нагревает воду, когда кто-то открывает любой из кранов с горячей водой. С другой стороны, резервуар для хранения горячей воды нагревает воду и сохраняет ее для дальнейшего использования. Водонагреватель косвенного нагрева представляет собой накопительный бак со змеевиком посередине. Горячая котловая вода проходит через змеевик бака для нагрева воды в баке, окружающей змеевик. Вода из этого резервуара используется для горячего водоснабжения.

    Что такое приоритет горячего водоснабжения и как он работает?

    Когда один котел используется как для отопления здания, так и для горячего водоснабжения, от котла иногда может потребоваться только тепло (в зимние месяцы). В других случаях может потребоваться подача только горячей воды для бытового потребления (в летние месяцы). Однако бывают случаи, когда от котла требуется и тепло, и горячее водоснабжение. Чтобы удовлетворить этот сценарий, размер котла должен быть достаточно большим, чтобы удовлетворить обе нагрузки.

    Обогрев здания — очень медленный процесс, так как для повышения температуры помещения всего на несколько градусов требуются часы. Кроме того, обычно используется температура воды около 160 ° F. С другой стороны, горячее водоснабжение — это очень быстрый процесс, так как он требует большого количества энергии, чтобы за очень короткое время погрузить в воду. Температура котловой воды может достигать 180 ° F во время вызова ГВС. Это помогает быстро восстановить горячую воду для бытового потребления. В большинстве жилых помещений нагрузка на ГВС больше, чем нагрузка на систему отопления.

    Функция «Приоритет горячего водоснабжения» позволяет использовать бойлер меньшего размера для выполнения обеих задач. Это достигается путем отключения подачи котла в систему отопления при вызове ГВС, что обычно не занимает много времени. А поскольку нагревание — медленный процесс, падение температуры в помещении в этот период очень мало. Для организации этой операции требуется внешний сброс управления отопительным котлом с приоритетом ГВС. Во время нагрева регулятор будет регулировать температуру котловой воды в соответствии с тепловой нагрузкой.Однако во время запроса горячей воды для бытового потребления система управления отключит циркуляционный насос системы отопления и повысит температуру котловой воды до минимум 180 ° F, чтобы удовлетворить нагрузку на горячую воду.

    Leave a Comment

    Схема вентиляции: Схема вентиляции в частном доме

    Система вентиляции в многоквартирном доме: решения для многоэтажных зданий


    Что произойдет с многоквартирным домом без вентиляции? Жильцов будет мучить постоянное ощущение духоты, квартиру заполонят запахи из кухни и санузла, на стенах появится сырость и плесень. Исправная и эффективная вентсистема избавляет от подобных страданий. Но как устроена вентиляция на практике?

    Содержание:

    Устройство вентиляции в многоэтажных домах

    В каждом многоквартирном доме (МКД) есть вентиляционная шахта. Ее можно сравнить с венозной системой человека — именно по шахте воздушные массы движутся из разных точек (комнат) в одну — на чердак или на улицу.

    Шахты занимают много места, поэтому в малоэтажных домах вместо них часто устанавливают компактные воздуховоды.

    Вентиляционная шахта в панельном доме состоит из бетонных блоков, которые накладываются друг на друга. Швы между ними заделываются цементным раствором. В новостройках воздушные магистрали делают из металлических или пластиковых коробов. На крыше шахта заканчивается специальным зонтом — он защищает трубы от попадания осадков, листьев и мусора.

    Виды воздуховодов:

    • Встроенные. Бывают прямоугольного или квадратного сечения. Закладываются при строительстве в несущих стенах высотного здания. Их делают из кирпича или бетонных блоков.
    • Накладные/подвесные. Устанавливаются уже после окончания стройки и отделки помещений. Чаще всего производятся из листовой оцинкованной стали. Главный недостаток — подверженность коррозии, поэтому важно защитить их от повышенной влажности. Такие воздуховоды нужно шумоизолировать — иначе движение воздуха внутри металлической шахты может сопровождаться гулом.
    • Наружные. Монтируются на внешней стороне здания. Их изготавливают из всех вышеупомянутых материалов.

    В каждом многоэтажном жилом здании вентиляционные системы разные. Создание вентиляции проходит через следующие этапы:

    1. Специалисты производят расчет вентиляции в жилом доме исходя из площади квартир и отдельных комнат.
    2. Составляется схема вентиляции. В ней указывают способ распределения воздушных потоков, площадь сечения каналов, уровень шума оборудования, тип вентиляции и другие ее особенности.
    3. По схеме разрабатывается чертеж с детальным описанием, который согласуют технические службы. После согласования подготавливают необходимую документацию.
    4. Начинается монтаж вентшахт во внутренних стенах здания. После окончания работ систему проверяют на соответствие всем требованиям.

    Требования к вентиляции жилого дома:

    • герметичность;
    • высокая производительность;
    • пожаробезопасность;
    • соответствие санитарным нормам. Для России санитарно-гигиенические нормативы для вентиляции указаны в СНиП 41-01-2003.

    Виды вентиляции в жилых домах

    Наиболее распространена естественная вентиляция. Она работает так:

    1. Свежий воздух поступает через приоткрытые форточки, окна или проветриватели.
    2. Отработанный воздух вытесняется свежим и выводится из комнат в вентиляционную шахту.
    3. Благодаря разнице температур и давлений воздух из вентшахты попадает на чердак или крышу, а оттуда — на улицу.

    Вентиляция с естественным побуждением устанавливается в панельных и кирпичных домах, а также в некоторых новостройках. Для ее работы не нужно ничего, кроме самих шахт — поэтому для застройщиков она простая и дешевая. Но для жильцов плюсов в ней мало: в жару воздухообмен практически прекращается, а зимой все тепло быстро «вылетает» в вентиляцию.

    Чтобы увеличить тягу в летний период, на верхушку вентканала устанавливают дефлектор. Этот прибор улавливает ветер и рассекает его на несколько воздушных потоков с разными скоростями. За счет этого перепад давления в трубе увеличивается, и отработанный воздух быстрее выходит на улицу.

    Естественная вентиляция многоквартирного дома подразумевает, что вытяжная система не работает без притока. Поэтому важно либо всегда оставлять окна открытыми, либо установить проветриватель — прибор, который позволяет проветривать помещение с закрытыми окнами. Самые простые проветриватели — бытовые клапаны на окнах: они встраиваются в стеклопакет, и свежий воздух поступает через специальное отверстие. Более эффективная система вентиляции в квартире многоэтажного дома — бризер: он не только подает воздух в комнату, но и очищает его от аллергенов, вредных газов и мелкой пыли. Прибор может подогревать воздух до комфортной температуры.

    Если у приточки нет функции нагрева, то желательно устанавливать ее как можно ближе к потолку помещения. Так приточный воздух будет смешиваться с теплым воздухом комнаты.

    Вытяжные вентиляционные отверстия обычно находятся в кухне и санузле: именно в этих помещениях накапливается больше всего нежелательных запахов. Не допускается объединение вытяжки на кухне и в туалете в один вентиляционный канал — иначе запахи будут переходить из одного помещения в другое. Чтобы улучшить воздухообмен, в ванной устанавливают вытяжные вентиляторы.

    Вентиляция подвала многоквартирного дома, как правило, организована с помощью продухов в стенах. Их проделывают чуть выше поверхности земли. Чем больше площадь подвала, тем больше продухов.

    1. точка забора свежего воздуха;
    2. блок, в котором могут быть нагреватель, рекуператор, фильтры, вентиляторы;
    3. воздуховоды;
    4. диффузор, через который подается свежий воздух;
    5. вентиляционная решетка для забора отработанного воздуха;
    6. труба, через которую выходит отработанный воздух.

    Принудительная вентиляция не зависит от погодных условий. В ней воздух нагнетается и выводится с помощью электрических вентиляторов. Чем мощнее вентиляторы, тем больше воздуха они успевают обработать. Такая система стоит дороже и устанавливается, как правило, в элитных домах.

    Часто в вентиляцию с механической подачей воздуха встраивают фильтры, шумопоглотители, нагреватели и прочие устройства. Такая установка занимает много места, поэтому ее размещают на чердаке или на техническом этаже. Доступ к оборудованию должен иметь только квалифицированный обслуживающий персонал.

    Существует и комбинированная вентиляция, в которой с помощью вентилятора осуществляется только вытяжка или приток.

    В проект вентиляции иногда добавляют функцию очистки воздуха. Например, компания «Тион» производит очиститель-обеззараживатель Tion Eco, который встраивается в общедомовую вентиляцию: он очищает загрязненный воздух от пыли, плесени, бактерий, выхлопных газов и аллергенов. На входе в вентиляцию и выходе можно поставить станции CityAir: они отслеживают качество воздуха до и после очистки.

    Иногда вентиляцию оснащают рекуператором — он забирает тепло у вытяжного воздуха и отдает его приточному. Это позволяет сэкономить на отоплении квартир.

    Схемы вентиляции в квартирах многоэтажного дома

    Как правило, в строительстве жилья используется четыре схемы устройства вентиляционной шахты многоэтажного дома.

    1. Устройство вытяжки в жилых домах индивидуально, т.е. из кухни, туалета и ванной на каждом этаже ведет на крышу отдельная шахта. В квартиру не проникают запахи от соседей, тяга работает стабильнее. Но это далеко не всегда удобно для застройщиков: во-первых, слишком затратно, во-вторых, дополнительные трубы занимают много места.

    2. Вытяжные каналы из всех квартир подсоединены к горизонтальному коробу — сборному каналу на чердаке. Оттуда воздух попадает на улицу. Если диаметр канала недостаточный, то отработанный воздух возвращается в квартиры верхних этажей. Чтобы избавиться от обратной тяги, либо искусственно расширяют короб, либо заводят каналы верхних этажей сразу в шахту поверх короба.

    3. Этот вариант похож на предыдущий, только отработанный воздух попадает не в сборный канал, а сразу на чердак. Вентканалы в МКД должны быть теплоизолированы — иначе на чердаке появятся конденсат и плесень, начнут разрушаться строительные материалы.

    4. Вентиляция с каналами-спутниками похожа на дерево: вытяжные каналы-ветки в каждой квартире соединяются со стволом — общей вертикальной шахтой. Такая система экономит пространство и деньги, но у нее есть проблема: если тяга нарушена, запахи из одной квартиры могут попадать в другую.

    У каждой конструкции вентиляции в многоквартирном доме есть один общий недостаток: расстояние от верхнего этажа до конца вытяжной трубы небольшое, следовательно, тяга слабая. Чтобы ее усилить, из квартир на последнем этаже наращивают индивидуальные вентканалы, которые выводятся на высоту не меньше метра.

    Кто должен чистить вентиляцию в многоквартирном доме

    Проверка вентиляции в многоквартирном доме делается так: приложите к вытяжной решетке лист бумаги или бумажную салфетку. Если лист или салфетка не держится на решетке, значит, с вентиляцией проблемы.

    Возможные причины отсутствия тяги:

    • Шахта попросту не действует. Если дом старый, а шахта сделана из бетонных блоков, то на их стыках могут возникнуть трещины.
    • В шахте засор. В воздуховоды попадают пыль, мелкий мусор, насекомые. На кухонной вытяжке могут образоваться жировые отложения.
    • Нет притока. Если в квартиру не поступает свежий воздух, нечему вытеснять отработанный. При этом производительность притока и вытяжки должна быть примерно равна: воздуха, проходящего через маленькую оконную щелку, не хватит для полноценной вентиляции.

    Самостоятельно можно только прочистить решетку на своем вытяжном отверстии; очисткой вентиляционных шахт занимаются специалисты. Если вентиляция не работает, проводится диагностика: в шахту спускается видеокамера, которая обнаруживает причину засора. Затем пневматической щеточной машиной убирается вся грязь.

    Вентиляция должна пройти не только очистку, но и дезинфекцию. Распылитель с гибкой трубой проводится к середине шахты и очищает ее стенки антибактериальным раствором. Для более качественной обработки можно обратиться в санитарно-эпидемиологическую службу: специалисты проведут анализ бактериальной среды в вентиляции и подберут индивидуальное дезинфицирующее средство.

    Осмотр вентиляционной системы должен проводиться регулярно. Кто отвечает за вентиляцию в многоквартирном доме? Как правило, управляющая организация или ТСЖ заключает договор с отдельной компанией. Все затраты на осмотр, очистку и ремонт вентиляции включаются в стоимость коммунальных услуг.

    Схема вентиляции в панельном доме 9 этажей

    Задача организации нормального газообмена и вентиляции в многоквартирных домах одновременно простая и сложная. Простая- потому, что значительная высота здания позволяет получить хороший уровень тяги, сложная – потому что схема организации вентиляции должна обеспечивать наиболее оптимальный коэффициент смены воздуха в помещении. Для панельного дома, с практически нулевой паропроницаемостью стен, даже небольшое ухудшение качества работы вентиляции мгновенно сказывается на самочувствии жильцов.

    Как устроена вентиляция в панельном доме

    Современная пассивная вентиляция в панельном доме не особо отличается от тех, которые использовались 50-60 лет назад:

    • Схема вентиляции с организацией отбора воздуха из квартир в единый вентиляционный колодец. Такой вариант чаще всего используется в высотных зданиях с этажностью не менее девяти;
    • Система с подключением индивидуальных вентиляционных выводов из квартир в сборный коллектор крыше или чердачном помещении;
    • Схема с выводом индивидуальных для каждой квартиры вытяжных труб на крышу здания, такие системы характерны для старых 5-ти этажных «хрущевских» панельных домов.

    Современная вентиляция работает на спаренных или строенных каналах. Это значит, весь загрязненный воздух из квартиры в панельном доме удаляется из трех санитарных зон, каждая зона оснащена своим воздуховодом – из кухни, из санузла и ванны, и вентиляция основного помещения квартиры.

    Преимущества и недостатки различных схем вентиляции панельных конструкций

    Первой в многоэтажных домах стала применяться многоканальная система вентиляции. И пока дома строились из кирпича, устройство вентиляции вполне удовлетворяло на приемлемом уровне потребности в воздухообмене в квартирах 5-ти этажного панельного здания. Тем более что многочисленные щели и неплотности в оконных и дверных рамах создавали нормальный подпор и приток воздуха, обеспечивающих стабильные характеристики вытяжной трубы.

    С появлением бетонных домов панельных конструкций появилось несколько дополнительных проблем:

    1. Многоканальная схема оказалась чересчур громоздкой и забирала большой объем пространства внутри здания. Для зданий выше 5-ти этажей такая схема вентиляции становилась все более тяжелой и громоздкой;
    2. Производительности многоканальной схемы было явно недостаточно для нормального выравнивания притока свежего воздуха по всей квартире в панельном доме, в кухне и санузлах эффективность вентиляции была минимальна, а в жилых помещениях ее работа была избыточной, что зачастую сопровождалось обратным перетоком загрязненного воздуха из сервисных помещений в жилые комнаты;
    3. В простой многоканальной схеме отсутствовали любые средства регулирования и выравнивания производительности воздуховодов, вне зависимости от этажа панельного дома. Как правило, нижние этажи вентилировались значительно лучше верхних.

    К сведению! Такое распределение эффективности воздухозабора приводило к тому, что жильцы первого-второго этажей вынуждены были мириться с интенсивными потерями тепла в зимнее время, а владельцы квартир на верхних этажах рисковали получить отравление из-за плохого удаления продуктов сгорания газа на кухне.

    Вентиляция в панельном девятиэтажном доме

    Для современного многоэтажного дома в девять этажей проблемы с организацией нормально работающей вентиляции были решены с помощью простого решения. Вместо того, чтобы устраивать отдельно вентиляционные каналы большой протяженности для каждой квартиры панельного 9-ти этажного дома, специалисты построили одну вентиляционную шахту большого диаметра.

    Сегодня схема вентиляции в панельном доме 9 этажей использует один главный магистральный воздуховод с подключенными к нему короткими воздуховодами отдельно из каждой квартиры. Сборный коллектор на крыше снабдили дефлектором, усиливающим тягу при ветреной погоде. В первых вариантах системы вентиляции вывод из вентиляционной шахты оборудовали специальной автоматической щелевой решеткой-заслонкой, дающей возможность сохранять постоянную скорость воздуха в главном вентиляционном канале.

    Позже от нее отказались, и верхние два этажа панельного дома стали оборудовать по старинке — с индивидуальным выводом вентиляционных каналов на крышу. Таким образом, обеспечивалась стабильная работа главной трубы и отличный уровень вентиляции на верхних этажах. Кроме этого, индивидуальные выводы из каждой квартиры стали подключать не напрямую, а выше, — через два-три этажа. Небольшого и узкого индивидуального вентиляционного канала длиной в пять-семь метров хватало, чтобы значительно улучшить работу вентиляции в квартире панельного дома.

    Особенности работы системы вентиляции панельного дома

    Среди основных недостатков приведенной системы удаления воздуха в панельном доме наиболее неприятными являются:

    • Резкое снижение эффективности пассивных вентиляционных устройств в жару, даже в ночное время или при ветреной погоде;
    • Возможный переток удаляемых вентиляцией запахов и газов из одной квартиры в другую. Чаще всего причиной такого эффекта может послужить установленная кем-то из жильцов электровентиляторная система вентиляции в санузле или в кухне. Чтобы избежать подобного явления, необходимо всем жильцам устанавливать активную схему приточно-вытяжной вентиляции с обратным клапаном. В противном случае, повышая эффективность вытяжки в своей квартире,вы,таким образом, создаете условия для смены направления движения воздуха на нижних этажах;
    • Падение производительности главной вентиляционной шахты из-за резкого увеличения отложений пыли, различного рода загрязнений на внутренних стенках воздуховодов. Отложения пыли на стенках шахты всего в 0,5 см могут снижать эффективность ее работы до 20%.

    Одной из причин накопления грязи и пыли в вентиляционных каналах является отсутствие элементарных схем фильтрации, задерживающих испарения жиров и продуктов горения газа.

    Современные системы вентиляции для панельного дома

    Низкая эффективность и сильная зависимость от погодных условий все чаще заставляют проектные и строительные организации отказываться от использования пассивных систем воздухообмена в пользу более гибких и эффективных приточно-вытяжных систем с принудительным принципом вентилирования. Де факто они стали стандартом для высотных панельных домов, офисных зданий и торговых центров.

    Кроме создания комфортных условий пребывания в панельном доме с помощью систем кондиционирования и вентиляции, такие устройства позволяют эффективно сохранять тепло и снижать затраты на отопление помещений.

    Чаще всего в системе для панельного дома применяется забор воздуха с уровня 2-3 этажа, после очистки и увлажнения осевые вентиляторы нагнетают потоки воздуха по наружным вентиляционным коробам по этажам панельного дома. Параллельно работает вытяжная схема, установленная на крыше и отбирающая тепло у отработанного воздуха.

    Заключение

    Большинство панельных домов старой постройки не могут быть переоборудованы на активный вариант вентиляции и воздухообмена. Кроме того, подобные проекты требуют значительных капитальных затрат, на которые большинство владельцев квартир в панельном доме идти не готовы.В этих условиях улучшить работу схемы можно регулярным обслуживанием и чисткой шахт и вентиляционных магистралей, в среднем один раз в два года. Кроме того возможна  установка современных схем дефлекторов,  способных усиливать работу вытяжных устройств на 10-15% даже в летнее время.

    Как устроена вентиляция в панельном доме

    Ни одно здание не может обойтись без того, чтобы в нем был организован правильный газообмен или вентиляция. Только в этом случае можно говорить об уверенности в отношении того, что в строении не будет скапливаться сырость, углекислый и угарный газ, которые могут навредить здоровью и жизни человека. Без хорошей вентиляции значительно сокращается срок службы строительных материалов. Если с обычным частным домом все более или менее понятно, то какова схема монтажа вентиляционной системы в панельном доме на 9 этажей? Об этом пойдет речь в статье.

    Основные моменты устройства

    Если говорит просто, то с момента разработки систем вентиляции для панельных домов в 60-х годах, мало что изменилось сегодня. Все так же используются принципы вентиляции, среди которых можно выделить:

    • единый выход вентиляции для нескольких квартир на крыше;
    • общий коллектор, который находился на крыше;
    • наличие нескольких индивидуальных каналов.

    Первая схема вентиляции чаще всего используется в домах, которые имеют не менее девяти этажей. Заключается она в том, что есть один стояк вентиляции, который выходи на крышу. К нему подключаются все квартиры, через которые он проходит. Второй вариант схемы вентиляции подразумевает наличие личного канала, но на чердаке он соединяется с общим коллектором, через который и осуществляется вывод отработанного воздуха. Третья схема вентиляции чаще всего применялась в зданиях на 5 этажей. Она подразумевает выход каждого индивидуального канала на крышу. Такой вариант вентиляции прижился в кирпичных строениях, но не получил особого распространения в панельных домах.

    Обратите внимание! В современных схемах вентиляции для панельного дома есть три основных стояка, которые проходят через квартиры на одном уровне. Один из них проходит через туалеты, второй через ванные, а третий забирает отработанный воздух из кухни.

    Положительные и отрицательные стороны

    Первопроходцем среди схем вентиляции в многоэтажных домах можно считать ту, которая подразумевает наличие отдельного канала для каждой квартиры, который имеет собственный выход на крыше. Такой подход к вентиляции позволял обеспечить воздухообмен на должном уровне в строениях, которые не превышали 5 этажей. Приток при этом дополнительно обеспечивался негерметичностью оконных проемов и дверных рам. Именно благодаря этому и обеспечивалась требуемая разница в давлении в вентиляционных каналах. Но большей частью такой подход не был применим для панельных домов. Это связано с несколькими нюансами:

    • громоздкость;
    • недостаточная производительность;
    • отсутствие систем компенсации и регулирования.

    Кирпичные дома могут быть увеличены до требуемых габаритов, чтобы уместить внутри все узлы, которые обеспечивают нормальную жизнедеятельность. Но со зданиями, которые построены по панельной технологии, такой подход неприменим. Это связано с изначально установленной величиной блоков, которую невозможно варьировать. При этом несколько каналов вентиляции занимали слишком много полезного пространства. Для такой высоты многоканальная система вентиляции не могла обеспечить достаточного притока воздуха. Результатом этого становилось то, что в ванных комнатах скапливалась влага, а в туалетах – неприятный запах. Другой стороной медали такой вентиляции являлось то, что в жилых комнатах воздух уходил быстро. Это приводило к понижению давления и возврату загрязненного воздуха из вентиляционных каналов.

    В схеме вентиляции панельного дома не было предусмотрено компенсаторов и регуляторов, которые бы способствовали выравниванию давления. Это приводило к неравномерности вентиляции в зависимости от этажей. Чем ниже был этаж, тем лучше на нем была вентиляция и наоборот. Результатом этого становились повышенные затраты на теплоносители в зимнее время у жителей первых этажей, т. к. все тепло быстро выдувалось в вентиляцию. На верхних этажах была другая крайность, которая могла привести к отравлению угарным газом из-за плохой вентиляции.

    Схема воздухообмена для девятиэтажного дома

    Инженеры нашли выход из ситуации, который стал простым решением для вентиляции панельных домов, которые имели девять этажей, что позволило использовать вентиляцию в нормальном режиме без перекосов. Индивидуальные вентиляционные каналы, которые тянулись из каждой квартиры были замещены вентиляционной магистралью. Она представляет собой вентиляционный канал увеличенного сечения, который сплошным стояком проходит внутри стены каждого угла подъезда. Пример такой вентиляции можно видеть на фото ниже.

    Такая схема вентиляции применяется при современном строительстве. При этом к основному каналу вентиляции производится подключение каждой из квартир девятиэтажного дома. Осуществляется это посредством вентиляционных каналов меньшего диаметра по сравнению с основным. Для увеличения тяги на коллектор, который вынесен на крышу, было принято решение установить дефлектор. Он должен обеспечить разницу в давлении. На ранних стадиях присутствовала решетка с жалюзи, которая работала в автоматическом режиме. Если разницы потенциалов было недостаточно, тогда створки открывались полностью, когда тяга была слишком большой, тогда щели уменьшались.

    Но проблема, которая присутствовала для двух верхних этажах, так и осталась, поэтому требовались дополнительные изменения. Они заключались в том, чтобы сделать для этих квартир индивидуальные выводы, а не подключать их к общему стояку. При этом было принято еще одно интересное решение, которое позволило увеличить тягу для канала в каждой квартире. Соединение с основным каналом происходило не на уровне, где находилась квартира, а на несколько метров выше, что позволяло удлинить воздуховод и увеличить разницу в давлении.

    Недостатки вентиляции панельного дома

    Жители панельных многоэтажных домов отлично ощутили и ощущают на себе последствия неправильной работы установленных вентиляционных систем. Среди них можно выделить следующие:

    • эффективность зависит от времени года;
    • переход неприятных запахов между квартирами;
    • снижение эффективности при загрязнении.

    Чем выше разница в давлении, тем эффективнее работает система вентиляции в многоэтажных панельных домах. Но такая разница снижается с повышением температуры на улице. Это означает, что в теплый период года можно ожидать проблем. В особых случаях проблемы начинаются уже ночью или в ветреную погоду, когда вентиляция работает в обратном направлении. Другим фактором, который постоянно дает знать о себе – переток неприятных запахов. Если кто-то из жильцов имеет вредную привычку курить, то об этом знает большинство квартирантов, которые находятся на одном уровне или выше. Также легко можно узнать, что готовят соседи на кухне в конкретный момент. Ситуация ухудшается, если в одной из квартир устанавливаются приборы, которые обеспечивают принудительный выброс воздуха в вентиляционные каналы. Это касается вытяжек на кухне или вентиляторов в туалете и ванной комнате.

    Совет! Вопрос с посторонними запахами решается установкой обратных клапанов, которые не дают воздуху из вентиляции попасть обратно в квартиру. При этом также понадобиться монтаж вентиляторов.

    Обслуживание вентиляционных шахт оставляет желать лучшего, а это означает, что мусор и пыль скапливаются там довольно быстро. В силу этого сужается пространство канала и ухудшается тяга. Причиной загрязнения служит отсутствие систем фильтров, которые должны задерживать пары, насыщенные жирами, или пыль, которая попадает вместе с воздухом. Можно смело говорить о 20 процентном падении производительности при наличии налета слоем в половину сантиметра.

    Найденные решения

    Ситуация, которая существует долгие годы, заставила искать практичные и эффективные решения. Они повсеместно внедряются при современном строительстве. Одним из таких решений является полный отказ от пассивной вентиляции. На смену ей приходит активная приточно-вытяжная вентиляция, которая прекрасно справляется со своими задачами. Приточно-вытяжные вентиляционные системы являются общепризнанными во всем мире и применяются не только для жилых домов, но для офисных помещений и торговых площадок.

    Задача качественной вентиляции заключается не только в том, чтобы обеспечить быстрый воздухообмен. Благодаря балансу притока и вытяжки достигается значительная экономия при обогреве и охлаждении помещения. В принудительных системах вентиляции для панельных домов предусмотрен забор воздуха на уровне второго или третьего этажа. При этом он проходит фильтрацию и увлажнение, а дальше подается в квартиры через нагнетающие вентиляторы. По отдельным каналам происходит процесс вытягивания отработанных масс. При этом в обменных камерах на крыше тепло накапливается и возвращается.

    Решение проблем в старых системах

    Те системы, которые монтировались много лет назад, не могут быть заменены на новые без обширного вмешательства. В силу этого есть несколько простых шагов, которые позволят жильцам решить возникающие проблемы в отношении систем вентиляции. Одним из требований, которое должны выполнять жильцы в отношении вентиляционной системы – не производить самостоятельный монтаж дополнительных элементов, которые призваны к тому, чтобы повысить эффективность вентиляции. Также жильцы не должны самостоятельно производить чистку. Это может не только не улучшить ситуацию, но и разрушить вентиляционный канал.

    При этом необходимо дать определенную волю в обслуживании только собственного стояка методом демонтажа решетки. Управляющая компания должна иметь специалиста, который будет заниматься конкретно вопросом вентиляции, как это делает, например, сантехник. Некоторые ситуации позволяет решить установленный собственноручно приточный клапан, который обеспечивает подачу свежего воздуха. Оценить состояние старых систем вентиляции можно в видео.

    Резюме

    Как видно, вентиляционная система является неотъемлемым компонентом любого жилища. От нее зависит не только качество воздуха внутри помещений, но и то, каким образом будет функционировать система отопления. Благодаря правильному подходу к вентилированию можно значительно снизить затраты на теплоносители, чем обеспечивается как локальная, так и глобальная экономия.

    Отправить комментарий

    принцип и схема работы, преимущества использования, устройство

    Параметры комфортного проживания для человека имеют узкие рамки. Недостаток кислорода в комнате, сырость негативно отражаются на состоянии организма, вызывают болезни. Естественная вентиляция выводит наружу влагу и углекислый  газ, приносит в помещение кислород, ароматы природы, улучшая в доме микроклимат.

    Помещение вентилируется постоянно, с разной активностью, в зависимости от погодных условий. В отличие от принудительной вытяжки, процесс воздухообмена при естественной вентиляции происходит без вентиляторов и других механических устройств. Воздух движется самотеком,  не подвергаясь фильтрации, очистке.

    Что такое естественная вентиляция

    Схема естественной вентиляции в частном доме

    Воздух постоянно перемещается по комнатам и всему дому. Он проникает в щели окон и дверей, уходит вверх через трубы и открытые форточки.

    Кроме отверстий в стенах и выводных каналов, никакие механизмы не используются. В основе работы системы естественной вентиляции лежат физические законы и явления:

    • атмосферное давление;
    • разница температур;
    • различная плотность воздушных масс;
    • воздействие силы гравитации.

    Над полом в квартире распространяется холодный воздух. Внизу у него наибольшая плотность. Чем выше он поднимается, тем теплее и легче становится.

    Стараясь заполнить свободное пространство, воздушные массы постоянно перемешиваются, устремляясь в места с меньшим давлением и более высокой температурой. Это движение создает естественную вентиляцию в доме.

    Поток воздуха можно направить по определенному маршруту, усилить его или ослабить, но полностью управлять им не получается. Даже в герметично закрытой комнате происходит циркуляция воздуха.

    Виды пассивной вентиляции

    Специалисты различают организованную естественную вентиляцию и неорганизованную – самотечную. Основное отличие видов движения воздуха — в технических особенностях перемещения воздушного потока.

    К организованным видам естественной вентиляции относятся специально созданные отверстия для поступления и выхода воздуха и проложенные вентиляционные каналы. Они заставляют воздушные массы двигаться по созданным с учетом природных факторов маршрутам.

    Самотечные потоки проникают в дом снизу через щели и покидают жилье, устремляясь вверх. Проветривание помещений активизирует движение воздуха. Не создавая специальные каналы, можно освежить атмосферу в  доме, если открыть окна.

    Для качественного проветривания и создания естественной вентиляции надо открывать окна с противоположных сторон дома, чтобы поток шел от зоны с большим атмосферным  давлением, например от северной стены, к области с меньшим – на южной стороне фасада, прогретого солнцем. Аналогичные условия разреженного воздуха создает ветер.

    Со стороны, куда он дует, давление большее, а с противоположной воздух разреженный. При открывании окон происходит активное перемещение потоков. При этом влага и другие вредные вещества будут покидать жилье вместе с воздушными массами.

    В многоквартирных домах система естественной вентиляции предусмотрена в проекте, и выводные каналы создаются при строительстве здания. Вентиляционные каналы проходят в стенах по всей высоте здания и заканчиваются трубами на крыше.

    Они располагаются рядом с кухней, ванной, туалетом. Через трубопроводы в хозяйственных и санитарных помещениях наружу выходит воздух со всей квартиры. В комнаты он поступает через окна, микротрещины в стенах, зазоры в дверных проемах.

    Пластиковые окна и стены из энергосберегающих материалов делают дом герметичным. Притока воздуха нет, циркуляция и естественная вентиляция отсутствует. В результате повышается уровень углекислого газа, сырость.

    Жить в непроветриваемых домах не очень комфортно. Держать окна постоянно открытыми невозможно. Поэтому следует поставить в стене воздухозаборный клапан. Он будет пропускать необходимое количество воздуха только в одну сторону – внутрь помещения, а второй, в потолке, – выпускать его наружу. Собственно — это и есть простейший вариант естественной вентиляции.

    Принцип работы системы естественной вентиляции

    В частном доме воздух с улицы проникает в здание. Он прохладнее, и сначала устремляется вниз, затем, нагреваясь, поднимается.

    Температура в комнатах первого этажа ниже, чем на втором. Кровля прогревается под солнцем, отдавая часть тепла чердаку. В результате, чем выше труба, тем сильнее она нагрета. Воздух устремляется по вентиляции вверх, в более разреженное пространство. На его место снаружи приходят холодные и тяжелые воздушные массы. Происходит естественный воздухообмен.

    Принцип работы естественной вентиляции в многоэтажных домах несколько иной. Из-за высоты здания в несколько этажей создается большой перепад давления. Чем выше квартира, тем более разреженный воздух в вентиляционном канале.

    Поток с первого этажа самый сильный. Устремляясь вверх, он увлекает за собой воздушные массы со всего многоквартирного дома. Перед вентиляционной решеткой создается зона с малой плотностью. Воздушные массы устремляются туда, попадают в трубу и улетают вверх, на улицу. На его место приходит воздух снаружи, по всем этажам.

    Для многоквартирных домов естественного вентилирования не хватает, чтобы очистить кухню от запахов и копоти. Надо ставить принудительную вентиляцию и делать отдельный вывод, учитывая, как работает естественный поток.

    Если в многоквартирном доме кто-то поставит принудительную вентиляцию и выведет ее в общий канал, то нарушится процесс естественного движения. В трубу начнет поступать большое количество воздуха.

    Давление изменится, и образуется обратный поток – из трубы на кухни. В результате весь дом будет знать, что готовят в квартире соседей. Как сопутствующий фактор, на стенах и окнах появится влага, липкий налет и грибок по углам. Пар и жир не будут больше выводиться на улицу.

    Летом температура в частных домах и на улице одинаковая. Перепад отсутствует, и естественная вентиляция не работает. Вечером, после захода солнца, на улице начинает холодать. В доме по-прежнему жарко, поскольку стены за день прогрелись.

    Это приводит к образованию обратного потока, когда через вентиляционные каналы начинает поступать воздух с улицы и «выдавливать» через открытые окна воздух из комнаты. Процесс обмена происходит, но желанной прохлады нет.

    Преимущества и недостатки

    Пассивная естественная вентиляция имеет свои преимущества перед принудительной системой, особенно в жилых комнатах:

    • нет шума от вентиляторов и других устройств для принудительного движения воздуха;
    • постоянное поступление чистого воздуха снаружи в помещение, даже если никого нет дома;
    • создание в квартире приятного и мягкого микроклимата;
    • возможность смонтировать систему своими руками;
    • простота в обслуживании;
    • низкая стоимость;
    • работа независимо от наличия источников электроэнергии.

    Недостатков у естественной вентиляции несколько:

    • активно действует только в холодное время года;
    • воздух поступает с улицы естественным путем, без очистки, это может быть смог в городе или дым костра, неприятные запахи от соседа;
    • для кухни и бытовых помещений естественного проветривания мало;
    • мощность воздушного потока не регулируется, его можно только перекрыть, закрыв решетки и клапаны;
    • летом при похолодании на улице возникает обратная тяга;
    • активность работы вентиляции сильно зависит от погодных условий и постоянно меняется.

    Технические характеристики естественного вентилирования не позволяют создавать достаточное давление для прохождения воздуха через фильтр. В кухне и ванной комнате, где постоянно повышенная влажность, копоть, жир и частицы моющих веществ, даже зимой самотечная вентиляция не может полностью очистить воздух.

    Особенности проектирования пассивной вентиляции

    В строительных ГОСТах и СНиПах заложены требования для установки вентиляционных каналов. Они созданы в прошлом веке, давно не изменялись и не учитывают особенности обустройства современной кухни и стремление поставить вытяжку с циркуляционным циклом. Оборудование не зависит от погодных условий, работает стабильно в заданном режиме.

    При работе рециркуляционного очистного оборудования воздух втягивается внутрь, проходит через несколько фильтров и возвращается обратно на кухню, очищенный от всех примесей. При наличии принудительных систем фильтрации отказываться от схемы естественной вентиляции не стоит. Кислорода при принудительной циркуляционной очистке не прибавляется, содержание углекислоты и влажность с воздуха остаются на высоком уровне.

    При расчете естественной вентиляции учитывается количество людей, постоянно находящихся в помещении, и рассчитываются нормы расхода ими кислорода для нормального дыхания. Норма на одного человека – 50 м3.

    Для занимающихся спортом и работающих с большим нагрузками людей – 70 м3. Вопреки законам физики, чем больше помещение, тем меньше может быть движение воздушных масс. Например, в комнате объемом 30 м3 весь воздух за час должен 2 раза смениться, при увеличении пространства до 50 м3 достаточно один раз обновить его за час.

    На кладовую, туалет и ванную предусмотрены минимальные нормы по естественной вентиляции. Человек не находится в них постоянно, заходит на несколько минут.

    В расчетах объема  воздушного потока используют сечение и высоту трубы, скорость вентиляции, температуру внутри и снаружи. Для упрощения процедуры вычислений существуют специальные справочники и программы.

    Проверить тягу в уже готовой вытяжке можно с помощью зажигалки или листа бумаги. Если она хорошая, достаточно поднести к решетке пламя, и оно будет отклоняться, втягиваемое вместе с воздухом в трубу. Ели язычок горит ровно, следует что-то изменить. Для частных домов рекомендуется поднять трубу, установить ее выше.

    Правильный расчет естественной вентиляции не обеспечит комфортные условия, если не соблюдать нормы по установке вытяжной системы:

    • каналы должны проходить по внутренним стенам;
    • устанавливать выводные решетки следует на кухне и в ванной;
    • подводить с улицы воздух нужно через комнаты;
    • каналы монтируются одинакового сечения по всей длине;
    • количество изгибов должно быть минимальное, а переходы – плавные;
    • трубы от камина, проходящие снаружи, следует утеплять, чтобы они не остывали;
    • при образовании конденсата и быстрого засорения трубы на выходе следует ее удлинить и поднять по возможности выше или утеплить, если на чердаке холодно;
    • дымоходы от каминов и других видов печей используются одновременно для естественной вентиляции.

    Вентиляционную решетку для вывода воздуха следует устанавливать под потолком, на расстоянии 10 – 15 см. Отверстия в наружной стене под переточные каналы сверлятся внизу, в 15 – 20 см от пола.

    При протяженности вентиляционного канала более 3 м необходимо делать смотровые окна, чтобы проверять состояние внутренних стенок и чистить их в случае скопления большого количества грязи.

    Труба должна стоять строго вертикально. Допускается наклон в крайних случаях до 30⁰. Ее торцы прикрывают решетками от попадания внутрь птиц и грызунов.

    Верхний край трубы должен быть выше, чем крыша. В противном случае ветер не будет создавать разреженность воздуха непосредственно над выводом вентиляции.

    Необходимо обеспечить приток воздуха снаружи. Это щели под дверью и подоконником, стены из дерева и другого пористого материала. Древесина дышит сама по себе и не требует создания дополнительных щелей.

    Без отверстий в фасаде воздух на замещение не будет поступать. На пластиковые окна, установленные плотно, без щелей, необходимо монтировать заборные клапаны. Без них стекла начнут запотевать. В помещении появится сырость, а по углам – черные пятна плесени.

    Нормальная циркуляция воздуха и комфортные условия для проживания зависят от грамотной установки радиаторов отопления непосредственно под окнами. Холодный поток от стекол попадает в горячий воздух отопления. Он смешивается и уходит вверх.

    При расположении радиатора отоплений на боковой или противоположной окну стене холодный поток будет скользить по полу, создавая некомфортную зону. В этом месте не рекомендуется ставить кровати и играть детям.

    Составляющие системы естественной вентиляции

    Элементы естественной вентиляции

    Смонтировать естественную вытяжную вентиляцию несложно. Ее можно сделать самостоятельно во время строительства дома или капитального ремонта. Расчет количества вентиляционных каналов сделает проектная организация. Построить по готовым чертежам можно самостоятельно при наличии простых инструментов.

    Детали для системы естественной вентиляции стандартные. При желании все данные можно подобрать в справочной таблице и самостоятельно создать эскиз самотечного проветривания. Перечень деталей включает:

    • приточный стеновой клапан;
    • выходные решетки;
    • вентиляционные каналы-воздуховоды из гофрированной круглой или пластиковой прямоугольной трубы;
    • фитинги и соединения;
    • переточные клапаны.

    Дымоходы от печей и каминов используют в качестве вытяжки для естественной вентиляции. К ним подводят вытяжные каналы, внизу ставят решетки, чтобы посторонние предметы не попали внутрь.

    Клапанов парное количество, они регулируют мощность потока, и на каждый выводной должен быть входной, чтобы не образовывались участки с низким давлением внутри комнаты.

    Для исключения обратного движения воздуха ставятся в воздуховоды переточные клапаны. Они допускают движение только в одну сторону и перекрывают обратные потоки воздуха.

    Воздуховоды проще делать из белой гофрированной трубы. Ее можно согнуть под нужным углом без фитингов и переходов. Монтаж ее под потолком до вентиляционной шахты простой, надо только выдержать уклон 2-4⁰, поднимая конструкцию по направлению к выходу.

    Приточный клапан в стене устанавливается в случае строительства дома из недышащих материалов. Они хорошо сохраняют тепло, но герметичны.

    Правила монтажа естественной вентиляции

    Начинать монтировать естественную вентиляцию помещений следует с разметки. Сначала определяется расположение вентиляционного канала и размечается место под решетку. Перед началом работ следует убедиться, что в стене на выбранном месте не проходят трубы, провода.

    После для оборудования вытяжки устанавливается воздухозаборный клапан. Стена сверлится в нужном месте, создаются отверстия с помощью алмазной коронки. На место устанавливается весь узел, крепится саморезами. Снаружи отверстие закрывается решеткой.

    Сделать естественную вентиляцию в частном доме можно с помощью гофрированной трубы, вентиляционных заборных и переточных решеток. Недостаток гофры в создании шума во время сильного потока воздуха.

    При небольшом удалении от наружной стены монтаж системы лучше делать из прямоугольной пластиковой трубы. Устанавливать ее своими руками сложнее, надо обеспечить герметизацию стыков. Количество изгибов не должно превышать 3 шт. Фитинги подбираются соответствующие, закругленные.

    В частных домах типа коттедж шахты не строят. Воздух выводится через стену или крышу. Вытяжной канал располагается как можно выше, в идеале прямо под потолком. По шаблону вырезается отверстие в стене, устанавливается решетка и крепится к ней воздуховод.

    На крыше в местах выхода труб желательно поставить дефлектор. Он усилит тягу, защитит отверстие от попадания инородных предметов и птиц, придаст выводу трубы эстетичный вид.

    Выводные каналы естественной вентиляции устанавливают на кухне, в ванной комнате, туалете. В жилых комнатах монтируются переточные клапаны на окнах или пробиваются отверстия в стенах. Поток воздуха будет выходить на улицу их влажных помещений, унося с собой капельки воды, жира, запахи. Комнаты будут наполняться свежим воздухом, насыщенным кислородом.

    Обслуживание системы

    Со временем тяга естественного вентилирования может ухудшаться. Даже зимой листочек бумаги не прилипнет к вентрешетке. Постепенно появится ощущение спертого воздуха, когда кислорода мало, и дышать трудно. Запахи с кухни будут витать по всему дому. Характерными признаками уменьшения потока, выходящего на улицу, являются появившиеся черные пятна в углах стен и запотевание окон.

    К такому эффекту приводит уменьшение сечения вентиляционного канала из-за наслоения на внутренней поверхности пыли, конденсата и создания паучками их сетей. Система вентиляции нуждается в регулярном уходе и чистке вытяжных каналов.

    Сняв решетку для очистки, необходимо с помощью зеркальца осмотреть вентиляционный канал изнутри. Если на его стенках толстый налет, надо чистить. В многоквартирных домах этим вопросом занимается ЖЭК. Жильцы дома должны написать заявление, а коммунальщики пригласить специалистов по вентиляции.

    Владельцы частного сектора проводят очистку системы естественной вентиляции самостоятельно или вызывают специалистов – современных трубочистов. Восстановление нормальной циркуляции начинается с очистки решеток и воздушных клапанов организованной вентиляции. Сильнее всего они загрязняются на кухне, где в воздухе вместе с паром поднимаются частицы жира.

    Вертикальные отводы очищаются сверху металлической щеткой на веревке. Ее опускают и поднимают, пока весть нагар не осыплется. В частных домах проще разобрать систему и очистить от сажи, промыть теплой мыльной водой. Затем установить на место и соединить.

    В домах без печного отопления чистку надо производить раз в 5 – 7 лет. Кухня с газовой плитой загрязняет естественную вытяжку за 2 – 4 года. При наличии камина и печки чистить канал естественного вентилирования необходимо каждый сезон.

    Наружные элементы следует регулярно протирать от пыли влажной салфеткой, удаляя с них всю грязь. Пылесос используют в крайних случаях, ставя его на малую и среднюю мощность. На кухне решетки лучше снимать, мыть с моющими средствами и хорошо сушить. Чистку выполнять по мере загрязнения.

    В заключение

    При благоустройстве квартиры и строительстве дома надо знать, что такое естественная вентиляция помещений и как правильно установить приточные клапаны и выводные решетки, чтобы получить максимальный уровень комфорта в комнатах.

    Даже летом, когда поток воздуха менее активен, он способен избавить жилье от сырости, устранить избыток углекислого газа. В холодное время года отопительные системы высушивают воздух, дышать становится трудно, а с улицы он приходит свежий, влажный.

    В кухне, подвале, ванной комнате и туалете без вентиляционного окна следует устанавливать дополнительно принудительную вытяжку и периодически включать ее.

    Вентиляция в коттедже своими руками: схемы, проекты, устройство

    На чтение 9 мин Просмотров 235 Опубликовано Обновлено

    Система вентиляции в коттедже необходима даже если вокруг лес или чистое поле, речка и никаких промышленных гигантов, а сам дом возведен из природных «дышащих» материалов.

    В зависимости от размеров и архитектурных особенностей коттеджа проект вентиляции может основываться на естественной тяге или на механической. Каково устройство вентиляции коттеджа и можно ли собрать ее своими руками?

    Проектирование и виды вентиляции коттеджей

    типичный проект вентиляции

    При проектировании вентиляции для коттеджа учитываются площадь, назначение помещений, географическое расположение и режим использования здания. Принципиальное отличие схемы вентиляции коттеджа от квартиры в облегченных системах фильтрации наружного воздуха. Кроме этого, проектируя коттедж, можно сразу предусмотреть прокладку вентиляционных шахт.

    В коттеджах своими руками можно оборудовать один из трех видов вентиляции:

    • приточно-вытяжное устройство вентиляции коттеджа с естественной тягой;
    • приточно-вытяжная с принудительной тягой, в том числе энергоэффективная с рекуперацией тепла;
    • комбинированная приточно-вытяжная.

    О том, как подобрать подходящую вентиляцию для своего коттеджа и сделать ее своими руками мы расскажем далее.

    Естественная вентиляция коттеджа

    схема естественной вентиляции коттеджа

    Естественная вентиляция в коттедже – это самый простой, древний и широко используемый вид вентиляции. Движение воздуха в дом и из него осуществляется за счет разницы давления и температуры воздуха на улице и внутри. На интенсивность тяги влияет направление ветра, температура воздуха и атмосферное давление.

    При естественной вентиляции коттеджа воздух вытягивается из помещений и замещается уличным. Чтобы эта схема эффективно работала в современных условиях необходимо обеспечить приток воздуха.

    В изначальном варианте воздух поступал через щели между бревнами, в оконных проемах и под дверями. Вытягивался же через печную трубу.

    Технологии, используемые в современном коттеджном строительстве, позволяют достичь практически полной герметичности здания. А печи и камины есть далеко в каждом доме. Как сделать вентиляцию в коттедже с пластиковыми окнами и современной системой отопления?

    Перед тем, как начать обустройство вентиляции в коттедже, следует взвесить все плюсы и минусы естественной системы вентиляции для коттеджа.

    Плюсы:

    • недорогое оборудование;
    • несложный монтаж;
    • отсутствие затрат при эксплуатации;
    • работает неслышно.

    Минусы:

    • эффективность вентиляции зависит от погодных условий;
    • зимой в жилые помещения подается холодный воздух, то есть затраты на отопление могут возрасти;
    • естественная вентиляция не справится, если в доме есть бассейн.

    О дополнительной вентиляции придется подумать и для парилки.

    Вооружившись знаниями, соорудить такую систему вентиляции коттеджа своими руками сможет сам хозяин.

    Приток воздуха в коттедже

    оконный приточный клапан

    Можно понадеяться на форточки и периодическое проветривание. Но качественная естественная вентиляция коттеджа должна обеспечивать постоянное движение воздуха со скоростью не более 0,2 метров в секунду. Поэтому для притока устанавливаются специальные клапаны.

    Оконные приточные клапаны встраиваются непосредственно в оконную раму. Они пропускают небольшое количество воздуха, достаточное для естественного воздухообмена. При этом в доме нет сквозняка и клапан можно закрыть, если на улице очень холодно.

    По такому же принципу работают и стеновые приточные клапаны. Это трубы, с двух сторон прикрытые решетками. С улицы к решетке примыкает шумоглушитель и иногда фильтр. Изнутри воздуховод прикрывается регулирующей шторкой, с помощью которой поток воздуха делается больше, меньше или полностью перекрывается.

    Усовершенствованные приточные клапаны для естественной системы вентиляции коттеджа автоматически открываются и закрываются. Работают они под управлением датчиков влажности.

    Отток воздуха

    Проект вентиляции коттеджа обеспечивается воздуховодами, выходы которых располагаются в наиболее «грязных» или влажных частях дома: санузел и кухня.

    Внутри помещений выходы прикрываются пластиковыми решетками. Наружный конец трубы должен выходить на 0,7 – 1 метр над уровнем крыши. Иначе хорошей тяги не видать. Конец вытяжного воздуховода коттеджа прикрывается зонтиком от дождя и снега. В двух- или трехэтажных коттеджах вентиляция будет работать лучше, чем в одноэтажных.

    Предусмотреть вентиляционные шахты нужно заранее, еще на этапе возведения стен. Желательно заказать проект естественной вентиляции коттеджа профессионалу, он точно рассчитает ширину вентканалов, количество приточных клапанов.

    Если дом куплен готовым и система воздухообмена в нем не предусмотрена, владелец неминуемо сталкивается с вопросом «как устроить вентиляцию в коттедже?». Придется немного нарушить внутреннюю отделку, но даже в полностью готовом доме можно найти место для вытяжных вентканалов. Приточные же клапана для вентиляции коттеджа своими руками может установить хозяин.

    Комбинированная вентиляция коттеджа

    Комбинированное устройство вентиляции коттеджа это естественная, усиленная техническими средствами.

    Как правило, приток обеспечивается все теми же клапанами. А вот отток воздуха осуществляется принудительно. При выборе вентиляторов следует учитывать не только мощность, но еще и шумопроизводительность. Ведь если в шумном городе 20 децибел совершенно незаметны для жильцов, на природе они могут создавать неудобства.

    Способы организации принудительного отвода воздуха:

    • В небольшом коттедже вполне достаточно в каждый вентиляционный выход (в туалете и ванной и на кухне) установить по вытяжному вентилятору. На кухне дополнительно устраивается механическая вытяжка над варочной поверхностью. Можно установить самые простые вентиляторы, которые включаются кнопкой или запитаны от одной линии с освещением. Свет включен – вытяжка работает. Есть модели, работающие от датчиков присутствия – в помещении есть человек – вытяжка работает. Серьезный минус такой системы в том, что нет постоянного воздухообмена. Тянет лишь когда включены вентиляторы. В остальное время работа системы зависит от погоды;
    • Воздуховоды из кухни и санузлов собираются в один вентканал, в который и монтируется вентилятор. Устанавливается он обычно на чердаке. Здесь же располагается и некоторое дополнительное вентиляционное оборудование. Такой проект вентиляции для коттеджа должен разрабатывать профессионал. Важно правильно подобрать мощность вентилятора и снабдить систему датчиками влажности. Таким образом, все происходит как бы само собой. Механическая вытяжка создает разряжение воздуха в доме, которое компенсируется за счет засасывания свежего через приточные клапана.

    Планируя, как сделать в коттедже вентиляцию, можно выбрать еще один вариант. Он более дорогостоящий и сложный в монтаже, но зато обеспечивает наилучшие условия для жильцов.

    направленный воздухообмен в коттедже

    Это принудительный приток воздуха, устраняющий существенный недостаток естественной системы вентиляции коттеджа: подачу холодного воздуха. Приточное оборудование подогревает чистый уличный воздух электротеном или водяным калорифером и в жилые комнаты он поступает оптимальной температуры. Приточная установка может быть наборной или моноблочной. Распределяется по комнатам воздух через воздуховоды, а подается в помещение диффузором в потолке или на стене.

    За счет повышения давления в комнатах отработанный воздух просто «выдавливается» в коридоры, а оттуда в вентиляционные каналы (кухня и санузел).

    Приточная установка недешева, да еще и довольно громоздка. В больших и комфортабельных коттеджах для оборудования выделяется специальное помещение.

    Приточно-вытяжная вентиляция коттеджа

    схема приточно-вытяжной вентиляции

    Это наиболее эффективная система вентиляции коттеджа. Проектируют приточно-вытяжную систему вентиляции коттеджей только специалисты. Необходимо грамотно развести по дому сеть воздуховодов, рассчитать их диаметр, в нужных местах установить дополнительное оборудование, а также подобрать вентиляторы. Поэтому проектировать вентиляцию коттеджа нужно одновременно с проектированием самого здания.

    При такой схеме вентиляции в комнаты поступает фильтрованный и подогретый (охлажденный) воздух и одновременно вытягивается отработанный. Главное преимущество приточно-вытяжной системы вентиляции – это работа в автоматическом режиме при заданных параметрах. В коттедже с приточно-вытяжной системой вентиляции не нужно кондиционировать воздух.

    Самые современные системы оборудованы рекуператором, позволяющим использовать тепло отработанного воздуха для подогрева приточного. Рекуператор представляет собой теплообменник, принимающий тепло у одного потока воздуха и передающий другому. За счет рекуперации экономятся тепловые ресурсы, расходы на эксплуатацию снижаются в среднем на треть.

    Вентиляция помещений различного назначения в коттедже

    Вентиляция гаража

    пример вентиляции гаража

    В гараже скапливаются выхлопные газы, испарения смазочных материалов и горючего. В определенной концентрации они опасны для здоровья и жизни. Особенно важно правильно оборудовать вентиляцию, если гараж устроен в цоколе коттеджа или пристроен к нему вплотную. Устанавливается мощная принудительная вытяжка.

    Вентиляция кухни

    Это помещение, нуждающееся в усиленной вентиляции. Испарения, запахи приготовляемой пищи и жар не должны распространяться по дому. Поэтому над варочной поверхностью делают вытяжку, а для оттока паровых скоплений под потолком оборудуют выход вытяжного вентканала.

    Кстати, механическая кухонная вытяжка может значительно изменить движение потоков воздуха и нарушить вентиляцию дома!

    Подробнее о проектировании естественной вентиляции коттеджа консультируйтесь со специалистом.

    Вентиляция санузла

    В наиболее влажных местах коттеджа обычно проектируют естественную вентиляцию. Иногда воздухообмен усиливается за счет принудительной тяги – вытяжных вентиляторов. По правилам оборудования вытяжной вентиляции коттеджей воздуховоды из туалета и ванной комнаты не объединяются с воздуховодами из других помещений.

    Вентиляция бассейна

    Обилие постоянно испаряющейся влаги требует интенсивной вытяжки. Одновременно с этим необходимо поддерживать комфортную температуру воздуха. Поэтому такие помещения в коттеджах оборудуют приточно-вытяжными системами вентиляции, а также осушителями воздуха.

    Вентиляция жилых помещений

    Для жилых помещений вполне достаточно обеспечить постоянный приток свежего воздуха с улицы, который будет вытеснять использованный через щели в дверных коробках, под межкомнатными дверями. Поэтому при проектировании вентиляции коттеджа можно ограничиться приточными клапанами или приточными воздуховодами в зависимости от выбранной воздухообменной системы.

    Вентиляция цокольного этажа коттеджа

    В цокольном этаже коттеджа могут размещаться мастерские, сауна, бассейн, прачечная, кладовые. Для создания нормального микроклимата необходимо оборудовать вентиляцию цокольного этажа коттеджа. Она состоит из вентиляционных каналов, а также одной или нескольких форточек.

    Обязательно на стадии проектирования коттеджа вентиляционные отдушины цоколя предусматриваются. Количество и площадь отдушин зависит от размеров дома, его расположения, рельефа местности, типа почвы. О том, как правильно их рассчитать, смотрите видео.

    Вентиляция в цокольном этаже коттеджа обеспечивается и приточно-вытяжной системой. Она состоит из двух труб: по одной воздух попадает в подвал, по другой вытягивается наружу. Трубы устанавливают вертикально в противоположных углах помещения. Выход вытяжной трубы должен быть на 20 – 30 см. ниже потолка. А выход приточной – на 20 см. выше пола. Вытяжная труба выводится на чердак.

    Если в коттедже оборудован камин, желательно вентиляцию цокольного этажа коттеджа располагать возле дымохода. Это усиливает тягу.

    Чтобы регулировать движение воздуха используются шиберные заслонки.

    Если влажность в цокольном этаже велика и естественная вентиляция не справляется, в вытяжную трубу устанавливается вентилятор, принудительно удаляющий влажный и спертый воздух.

    схемы, разновидности систем, поэтапный процесс установки

    Традиционный процесс строительства сопровождается огромным количеством работ, и проектирование будущей системы вентиляции тоже желательно обеспечить именно на начальных стадиях.

    В противном случае постройка собственного дома может обернуться для вас большим количеством проблем, а исправить все недостатки с циркуляцией воздуха внутри будет не так просто.

    Не важно, какой тип вентилирования вы предпочтете: рекомендуем начать подготовку с создания схемы и выбора оптимального места для размещения основных элементов воздухообмена.

    О распространенных схемах вентиляции в частном доме своими руками мы расскажем в этой статье.

    Варианты вентиляционных систем

    Существует три основных вида вентиляционных систем в зависимости от принципа работы. Первый вид — приточная вентиляция в частном доме, которая предусматривает регулярное поступление в помещение свежего воздуха. Также пользуется популярностью вытяжная вентиляция через стену на улицу: такая система вентиляции в частном доме обеспечивает вывод из комнат загрязненного воздуха.

    Рециркуляционная, или приточно-вытяжная, вентиляция в частном доме считается наиболее эффективной, так как сочетает две описанных функции. В отличие от многоквартирных домов, где неправильно установленная вытяжка может повлиять на циркуляцию и соседних помещений, вытяжку в своем доме своими руками установить намного проще, как и создать естественную вентиляцию с помощью окон и дверей.

    На фото ниже – пример схемы приточно вытяжной вентиляции:

    Системы вентиляции жилых домов отличаются и по способу перемещения воздушных потоков. В бесканальной системе он проникает в комнаты через окна и двери. Канальный механизм создается путем монтажа сети (вентиляционного канала) для передвижения воздуха по всему периметру, а также воздуховодов в некоторых точках. В зависимости от того, каким образом воздух поступит в дом, выделяют механические и естественные системы. В первом случае циркуляцию поддерживают вентиляторы, во втором – природный воздух перемещается без дополнительного вмешательства.

    Перед созданием проекта вентиляции частного дома важно ознакомиться с условиями создания каждой из предлагаемых – и выбрать для себя оптимальный вариант. Давайте разберемся, по каким критериям следует делать выбор.

    Критерии выбора систем вентиляции

    Если ориентироваться на стоимость монтажа вентиляционных систем, то создание приточно вытяжной вентиляции своими руками будет самым дорогостоящим. Но и эффективность работы такой системы в разы отличается от результатов функционирования более простых систем.

    При принятии решения также важно определиться, достаточно ли места в вашем доме имеется для подобных систем. Если для компактной вытяжки через стену в частном доме необходимо не так много места, то некоторые системы могут предполагать использование сразу нескольких поверхностей.

    Также важно обеспечить вентиляцию на крыше частного дома. Монтаж вентиляции и дымоходов в частном доме необходим при наличии каминных установок.

    Еще два важных критерия выбора вентиляционных систем – состояние окружающей среды, а также материал, используемый при постройке здания. Эти требования отличаются для естественной, принудительной и смешанной систем.

    Совет: планируя создание вентиляции в деревянном доме своими руками, учитывайте влажность воздуха, так как он может повлиять на состояние используемого материала.

    Если наружный воздух чистый, можно подумать о естественном вентилировании помещения. Уместна такая вентиляция в доме из газобетона, кирпича, пеноблока, керамзитового блока. Отличным решением будет естественная вентиляция в деревянном доме из брусьев или бревен.

    Применение смешанной вентиляции может быть обусловлено крайней необходимостью. К примеру, если вытяжка или вентканалы в доме из газобетона, кирпича и другого материала не справляются со своей задачей даже в условиях нормальной тяги.

    Внимание! Механические элементы смешанных систем ставятся только в зонах с наиболее загрязненным воздухом: санузле, кухне, котельных и других помещениях.

    Принудительную вентиляцию, фильтрующую циркулирующий воздух, используют в условиях загрязненной окружающей среды, когда атмосфера включает примеси или запахи, от которых следует избавляться. Она подойдет для домов из современных сэндвич-панелей, а также панелей типа МДМ, СОТА, 3D, канадских каркасов и пенополистеролбетона.

    Советуем посмотреть пример схемы вентиляции в каркасном доме своими руками:

    Остановимся на плюсах вентиляции естественного типа. Монтаж вентиляции в частном доме может занять много времени и сил, поэтому многие предпочитают поддерживать естественную циркуляцию. Тем более что естественная вентиляция в частном доме имеет свои преимущества:

    • нет необходимости тратиться на дополнительные устройства вентиляции в частном доме;
    • правильный подход к организации такой системы позволит регулировать теплообмен и обогревать комнаты, где отсутствуют отопительные приборы;
    • спальня, гостиная и другие наиболее важные комнаты дома будут наполнены природным воздухом;
    • оптимальная влажность комнат будет регулироваться автоматически.

    Если вы посмотрите на схему, то увидите, что для создания естественной вентиляции в частном доме своими руками нужно совсем немного. Главное – обеспечить возможность регулярного поступления воздуха.

    Делаем вентиляцию своими руками

    Как произвести монтаж вентиляции в частном доме своими руками? Процедура организации системы вентиляции в частном доме должна быть поэтапной:

    1. Произведите расчет вентиляции в частном доме. Вам важно рассчитать, какой объем проточного воздуха будет оптимальным с учетом санитарных норм.
    2. Решите, каким должно быть сечение вентиляционного канала в частном доме. Воздуховоды и каналы должны обеспечить беспрепятственное перемещение воздуха по помещению.
    3. Взвесьте все за и против разных систем и решите, что лучше: естественная, смешанная или принудительная вентиляция в частном доме.
    4. Выберите, где будет установлено оборудование, и где воздух будет поступать/выходить из помещения.
    5. Начертите правильную схему вентиляции в частном доме: схема должна учитывать все особенности монтажа, охватывать каждый этаж, в том числе отображать вывод вентиляции на крышу частного дома, если это предусмотрено. Понимание того, как устроена вентиляция в частном доме, позволит вам быстро и безошибочно выполнить монтажные работы.
    6. Запаситесь необходимыми материалами – и приступайте к созданию вентканала в частном доме.

    Как правильно сделать вентиляцию в частном одноэтажном доме? На стадии расчета важно учитывать такие показатели, как площадь вашего дома, количество жителей, которые будут находиться здесь постоянно, а также объем воздуха в каждом из помещений.

    Помните! Расчеты должны учитывать использование бытовой техники, которая снижает объем чистого воздуха в комнатах во время работы.

    Без профессиональных знаний правильно посчитать систему будет непросто, поэтому лучше доверить это специалистам. Проектировка и для кирпичного, и для брусового (деревянного) дома будет осуществляться на основе санитарных и государственных нормативов.

    После этих вычислений, а также выбора оптимальной схемы системы вентиляции в частном доме осуществляется расчет вентиляционных каналов.

    Вы можете выбрать прямоугольные (с соотношением сторон 3 к 1) или круглые воздуховоды. Сечение определяется по специальной диаграмме на основании скорости потоков воздуха и их среднего расхода. Нормой считается сечение 16 на 20 см (или радиус в 20 см) при принудительном воздухообмене в 360 кубометров в час.

    Как препятствовать потерям тепла в деревянном доме? Узнайте, какие материалы рекомендуется использовать для утепления дома из бруса и как провести работы по теплоизоляции строения.

    О том, чем лучше утеплить крышу в частном доме и какие рекомендуется выбрать материалы, читайте в этой статье.

    При установке вентиляции в частном доме советуем обратить внимание на окна с приточными клапанами. Если герметичные окна препятствуют проникновению воздуха в дом, то клапаны притока воздуха позволят периодически открывать этот доступ.

    Кстати, такой клапан можно сделать и вручную на уже установленных окнах: вмонтированный сквозь стену круглый патрубок будет выполнять аналогичные функции. Закройте его решетками с каждой стороны. Некоторые клапаны можно оснастить датчиками температуры.

    Обратите внимание на еще одну технологию: установки приточно-вытяжного типа с возможностью рекуперации тепловой энергии. Поскольку они достаточно габаритны, отведите для монтажа зону цокольного этажа или чердак.

    Внимание! В холодный сезон такая система обеспечит приток подогретого воздуха, так что вы сможете сберечь до 50% тепла.

    Во время сильно низких температур в такой вытяжной трубе для вентиляции в частном доме необходимо включать калорифер, чтобы воздух подогревался еще лучше.

    При монтаже вентиляционной системы необходимо просчитать и учесть еще некоторые особенности. Если вы решите остановиться на системе вентиляции механического типа, необходимо поставить заборную решетку в паре метров от земли.

    Воздух, перемещающийся по вентканалу, должен выходить за пределы помещения в зоне крыши. Каналы выводятся за кровлю, поэтому заранее предусмотрите эти работы и поищите квалифицированного специалиста.

    Если посмотреть на большинство схем, то на любой из них можно увидеть, что правильная вентиляция – это потоки воздуха, организованные по определенному принципу. Так, воздух должен передвигаться из гостиной, спальни, детской и прочих жилых комнат, а не к ним. Из этих помещений потоки будут поступать в зону санузла и ванной, а также кухни, поскольку именно в этих помещениях чаще всего накапливаются загрязнения и пар.

    Для кухни следует подобрать и организовать систему газовой вентиляции. А если вы пользуетесь не только плитой на газу, но и колонкой, это требование для кухонной вентиляции является обязательным. Не всегда естественная вентиляция способна справиться с существующей нагрузкой, поэтому отдайте предпочтение системам механического типа – и поищите надежную вытяжку.

    Важно! Без внимания нельзя оставлять ни одно помещение в частном доме, поэтому воздухообменные устройства и каналы должны охватывать каждую из комнат.

    Подводя итоги, хотим остановиться на особенностях организации системы вентиляции в помещениях разного типа. Поскольку в ванной и туалете постоянно накапливается влага, вы можете обеспечить здесь естественную вентиляцию. Но при наличии только естественной вытяжки вы не сможете избавиться от лишней влаги в летний сезон. Поэтому рекомендуем поставить еще и вентилятор хорошей мощности.

    И естественную, и приточную вытяжку придется поставить в котельной. Специалисты также рекомендуют воспользоваться дымоходом: приобретите готовый или сделайте его собственноручно. Поскольку правильная вентиляция этой зоны крайне важна, не стоит браться за обустройство системы и начинать работы без профессиональной консультации.

    В подвале как в еще одном помещении с высоким уровнем влажности лучше поставить сразу два варианта вентиляционных устройств. Мощный приток воздуха будет необходим в помещениях, где расположен камин. Причем, придется завысить нормы поступления воздуха, иначе тяга, необходимая для нормальной работы камина, снизится. Вот почему, помимо стандартного оборудования для жилых комнат, здесь будет не лишним дополнительный вентилятор.

    На кухне организация вентиляции зависит от площади. В небольшой кухне, как мы уже отмечали, хватит и стандартной вытяжной установки. Если же эта комната имеет большие размеры, создайте в помещении сразу два воздуховодных канала.

    Читайте о том, как построить деревянный дом — все этапы самостоятельного строительства, от выбора материалов до наружной и внутренней отделки.

    Все типы газовых котлов отопления для частного дома описаны тут, указаны преимущества и недостатки каждого, названы самые экономичные.

    Самые лучшие радиаторы отопления для частного дома описаны в статье по адресу: http://kvartira-rf.com/obustrojstvo/kommunikacii/batarei-otopleniya-dlya-chastnogo-doma.html

    Видео

    Многие упускают из внимания важность качественной вентиляции жилых домов и загородных коттеджей. А ведь именно от этой системы будет зависеть ваш комфорт и даже здоровье. Поэтому не откладывайте проектировку на потом, а для закрепления новых знаний посмотрите видео о вентиляции в частном доме своими руками:

    Как была реализована схема вентиляции хрущёвки

    Дома хрущёвской постройки (хрущёвки) предназначались для быстрого переселения людей из бараков и возводились по типовому проекту, распространённому по всему Советскому Союзу с незначительными изменениями. Это полноценные многоквартирные дома с системой отопления, вентилирования, холодного водоснабжения и газовой колонкой. Схема вентиляции хрущёвки использовалась самая простая, доступная к массовому исполнению в 60-70 гг. прошлого столетия. Во втором десятилетии 21 века дома хрущёвской эпохи продолжают эксплуатироваться. Программа реновации, набирающая обороты в крупных городах, призвана заменить их на жильё, соответствующее уровню развития строительных технологий.

    Определение

    Хрущёвки – многоквартирные дома, возводимые по типовому проекту с начала 50-х по начало 80-х годов. Название получили по фамилии генерального секретаря партии Никиты Сергеевича Хрущёва. Есть три варианта конструктивных решений: кирпичные, панельные и крупноблочные дома не выше 5 этажей. Ограниченная этажность связанна с отсутствием лифта. Архитектурный стиль исполнения получил название «функционализм».

    Больше всего домов возводилось из крупногабаритных панелей, это связанно со скорость и стоимостью монтажа. Самая распространённая 447 серия, ею была застроена большая часть городов Советского Союза. Отличается уникальным окном между санузлом и кухней.

    Практически все серийные дома оборудовались газовой колонкой, что отразилось на устройстве системы вентилирования.

    Зачем нужна вентиляция

    Схема вентиляции квартир

    Нормативный воздухообмен панельных и кирпичных домов хрущёвской застройки решает несколько задач:

    • Проветривание, необходимое для насыщения внутренних помещений кислородом.
    • Удаление теплого, насыщенного углекислотой воздуха от работы газовой колонки.

    Также она выполняет функции, схожие с системой вентилирования современных кирпичных, панельных и монолитных строений. Подробнее о функциональных особенностях приточно-вытяжных систем жилых домов можно узнать в статье «Способы устройства вентсистем многоквартирных жилых домов». Там же вы найдёте полный перечень требований по кратности воздухообмена, расчётной температуре, влажности, а также другие исходные данные, обозначенные в СНиП,

    Устройство вентсистемы в хрущёвках

    Схема движение воздуха на примере однокомнатной квартиры

    Вентиляция в хрущевках устроена следующим образом: воздух циркулирует за счёт физических законов, по естественной схеме. В качестве приточки выступают окна и двери. Вытяжка осуществляется через специальные отверстия, закрытые пластиковой или стальной решеткой.

    Схема движения воздушных масс выглядит так: холодный, чистый воздух с улицы поступает через приоткрытые окна и двери. Также происходит процесс инфильтрации – проветривание через естественные щели между оконной рамой и проёмом, дверью и косяком. За счёт более низкой температуры, а также разности давления воздух устремляется в сторону вентиляционных решёток, по пути вытесняя более тёплый отработанный, который удаляется через решетки.

    Совмещенный санузел домов некоторых серий не был оборудован отдельной вентиляционной шахтой, поэтому для проветривания было предусмотрено небольшое окошко, расположенное в перегородке между санузлом и кухней.

    Существует и другая схема движение воздуха: на два помещения, раздельный туалет и ванную, одна шахта. Межу комнатами в стене пробито небольшое 200×200 мм отверстие. Воздух из туалета под действием аэродинамических сил устремляется в ванную комнату, а оттуда удаляется через отверстие.

    Схемы вентиляции

    Варианты расположения вентшахт

    В домах хрущёвской постройки применяется две схемы устройства вентиляционных шахт. Каждая относится к своему периоду капитальной застройки Советского Союза и имеет свои достоинства и недостатки:

    1. Прямое удаление отработанных воздушных масс. Не подходит для проветривания 5 этажного жилого дома ввиду своей массивности. От каждой точки забора отходит свой вентиляционный канал, на крыше все собираются в один большой и поднимаются не меньше, чем на 2 000 мм над уровнем кровли. Это нормативное значение.
    2. Вентшахта с каналами-спутниками является более «продвинутой» системой. Подходит для оборудования пятиэтажных и более высоких многоквартирных домов. Состоит из вентиляционных блоков, поставляемых на строительную площадку в собранном виде. Есть общая вентиляционная шахта, к ней через этаж подключаются каналы-спутники от каждой точки забора. Теоретически данная схема устройства отсекает возможность перетекания отработанного воздуха из одной квартиры в другую.

    Устройство вентшахты с каналами-спутниками

    В некоторых типовых проектах использовалась ещё одна дополнительная схема: вентиляционная решётка устанавливалась в пространстве между деревянным полом и плитами перекрытия. Естественная тяга проветривала деревянные доски настила, значительно увеличивая срок их службы.

    Вентиляция кухни с газовой колонкой

    Особенность некоторых серийных домов хрущёвской постройки – наличие газовой колонки для подогрева холодной воды. Это создаёт определённые проблемы, так как во время её работы выделяется большой объём угарного газа, крайне опасного для человека. По нормам для сгорания 1 м3 требуется в десять раз больше приточного воздуха.

    Газовая колонка подключена к дымоходу (вентшахте), и может возникнуть обратная тяга. Когда приточка закрыта, а вытяжка интенсивно удаляет воздух, образуется зона пониженного давления, угарный газ от колонки меняет направления и начинает поступать в квартиру.

    Правильная эксплуатация газовой колонки предусматривает выполнение ряда требований:

    • Газовую колонку запрещается закрывать или декорировать.
    • Минимальный зазор до кухонной мебели 100 мм.
    • Окна на кухне, особенно пластиковые, должны круглогодично эксплуатироваться в режиме микропроветривания.
    • Над межкомнатной дверью устраивается вентиляционной отверстие, минимальный размер которого 100×200 мм.

    Вентиляция санузла

    Здесь тоже существуют два способа. Первый – одинаков с системами проветривания сталинских, брежневских и современных многоквартирных домов: отдельная шахта с выходом на крышу, есть нюанс, когда на туалет и ванную она одна. Тогда между помещениями устроена отдушина. Второй – используется только в домах хрущёвской постройки: вентилирование за счет форточки между санузлом и кухней.

    Проблемы и их решения

    Проблемы вентсистем хрущевок характерны для всех многоквартирных домов с естественным способом вентилирования:

    1. Обратная тяга: давление внутри ниже, чем снаружи. Устраняется установкой дополнительных приточных вентиляторов или системой микропроветривания пластиковых окон.
    2. Проблемы с забитыми мусором вытяжными отверстиями. Есть два варианта решения: прочистить самостоятельно или обратиться в специализированную организацию.

    Загрязнённый вентканал

    Иногда тяга из ванной пропадает, когда жильцы заделывают вентиляционную форточку между комнатами или устанавливают пластиковую конструкции без фрамуги, но делать это категорически запрещается. Помогают не совершать таких ошибок знания, как устроена вентиляция.

    1. Малая интенсивность тяги: вентканал на крыше недостаточной высоты. Решается «народным» способом: установкой пластиковой трубы диаметром 100-200 мм, на высоту 2 500-3 000 мм над крышей.

    Подведем итоги

    Схемы вентилирования хрущёвок сейчас практически не используются. Пятиэтажные панельные дома планировались, как временное жильё на переходный период, поэтому их инженерные системы не рассчитывались на продолжительный период эксплуатации. Но многие до сих пор живут в дома этих серий, поэтому важно понять, как работает система вентиляции.

    Пример проекта

    В компании «Мега.ру» работают грамотные специалисты в области проектирования вентиляционных систем различной сложности. Предлагаем широкий комплекс услуг по Москве и области, постоянно расширяем сотрудничество в соседних регионах, также можем работать удалённо. Все способы связи с нами размещены на странице «Контакты».



    Вентиляция в зданиях | CDC

    Исследования показывают, что размер частиц SARS-CoV-2 составляет около 0,1 микрометра (мкм). Однако вирус обычно не распространяется по воздуху. Эти вирусные частицы созданы человеком, поэтому вирус задерживается в дыхательных каплях и ядрах капель (высушенных респираторных каплях), которые больше. Большинство респираторных капель и частиц, выдыхаемых во время разговора, пения, дыхания и кашля, имеют размер менее 5 мкм. По определению, высокоэффективный воздушный фильтр для твердых частиц (HEPA) составляет не менее 99.97% эффективность улавливания частиц размером 0,3 мкм. Эти частицы размером 0,3 мкм приблизительно соответствуют размеру частиц, наиболее проникающих через фильтр (MPPS). HEPA-фильтры даже более эффективны при улавливании частиц размером и меньше, чем MPPS. Таким образом, HEPA-фильтры эффективны не менее чем на 99,97% при улавливании созданных человеком вирусных частиц, связанных с SARS-CoV-2.

    Портативные блоки фильтрации HEPA, сочетающие в себе фильтр HEPA с системой вентиляции с электроприводом, являются предпочтительным вариантом для дополнительной очистки воздуха, особенно в условиях повышенного риска, таких как поликлиники, места вакцинации и медицинских испытаний, комнаты для тренировок или общественные зоны ожидания.Другие параметры, для которых может быть полезна портативная HEPA-фильтрация, могут быть определены с помощью типичных параметров оценки риска, таких как уровень заболеваемости в сообществе, ожидания соответствия лицевой маске и плотность населения в помещении. Хотя эти системы не обеспечивают подачу разбавляющего воздуха на улицу, они эффективны при очистке воздуха в помещениях для снижения концентрации переносимых по воздуху твердых частиц, включая вирусные частицы SARS-CoV-2. Таким образом, они обеспечивают эффективный воздухообмен без необходимости кондиционирования наружного воздуха.

    При выборе портативного блока HEPA выберите систему, размер которой соответствует области, в которой она будет установлена. Это определение производится на основе расхода воздуха через устройство, который обычно выражается в кубических футах в минуту (куб. Фут / мин). Многим портативным блокам фильтрации HEPA присвоен уровень подачи чистого воздуха (CADR) (см. Руководство EPA по воздухоочистителям на значке Homeexternal), который указан на этикетке в руководстве оператора, на транспортной коробке и / или на фильтре. сам агрегат.CADR — это установленный стандарт, определенный Ассоциацией производителей бытовой техники (AHAM). Участвующие производители портативных воздухоочистителей сертифицировали свою продукцию в независимой лаборатории, поэтому конечный пользователь может быть уверен, что она работает в соответствии с заявлениями производителя. CADR обычно указывается в кубических футах в минуту для продуктов, продаваемых в США. В параграфах ниже описывается, как выбрать подходящий воздухоочиститель в зависимости от размера комнаты, в которой он будет использоваться. По возможности следует придерживаться приведенной ниже процедуры.Если воздухоочиститель с соответствующим номером CADR или выше недоступен, выберите устройство с более низким рейтингом CADR. Устройство по-прежнему будет обеспечивать более качественную очистку воздуха, чем при отсутствии воздухоочистителя.

    В данном помещении, чем больше CADR, тем быстрее он очистит воздух в помещении. На этикетке AHAM указаны три числа CADR, по одному для дыма, пыли и пыльцы. Частицы дыма самые маленькие, поэтому число CADR лучше всего подходит для вирусных частиц, связанных с COVID-19.На этикетке также указан самый большой размер комнаты (в квадратных футах, 2 футов), для которой подходит устройство, при условии, что стандартная высота потолка составляет до 8 футов. Если высота потолка выше, умножьте размер комнаты ( 2 футов) на соотношение фактической высоты потолка (футы), разделенное на 8. Например, для комнаты 2 300 футов с потолком высотой 11 футов потребуется портативный воздухоочиститель с маркировкой для помещения размером не менее 415 футов 2 (300 × [11/8] = 415).

    Программа CADR предназначена для оценки эффективности воздухоочистителей небольших помещений, типичных для использования в домах и офисах.Для более крупных воздухоочистителей и для воздухоочистителей меньшего размера, производители которых предпочитают не участвовать в программе AHAM CADR, выберите блок HEPA на основе предлагаемого размера помещения ( 2 футов) или заявленной скорости воздушного потока (куб. Фут / мин), предоставленной производитель. Потребители могут принять во внимание, что эти значения часто отражают идеальные условия, которые переоценивают фактическую производительность.

    Для воздухоочистителей, которые обеспечивают рекомендуемый размер комнаты, регулировка для комнат выше 8 футов такая же, как указано выше.Для блоков, которые обеспечивают только скорость воздушного потока, следуйте «внешнему значку правила 2/3», чтобы приблизиться к рекомендуемому размеру комнаты. Чтобы применить это правило для комнаты высотой до 8 футов, выберите воздухоочиститель с расходом воздуха (куб. Фут / мин), который составляет не менее 2/3 площади пола ( 2 футов). Например, для стандартной комнаты площадью 300 футов 2 требуется воздухоочиститель, который обеспечивает поток воздуха не менее 200 кубических футов в минуту (300 × [2/3] = 200). Если высота потолка больше, выполните тот же расчет, а затем умножьте результат на отношение фактической высоты потолка (футы) к 8.Например, для описанной выше комнаты площадью 300 футов 2 , но с потолком высотой 11 футов требуется воздухоочиститель, который может обеспечивать поток воздуха не менее 275 кубических футов в минуту (200 × [11/8] = 275).

    В то время как меньшие системы вентиляторов HEPA, как правило, являются автономными блоками, многие более крупные блоки позволяют присоединять гибкие воздуховоды к впуску и / или выпуску воздуха (обратите внимание, что более крупные воздуховоды не подпадают под описание «воздухоочиститель помещения» и может не иметь рейтинга CADR). Использование воздуховодов и стратегическое размещение системы HEPA в пространстве может помочь обеспечить желаемые схемы воздушного потока от чистого к менее чистому там, где это необходимо.Системы HEPA с воздуховодом также могут использоваться для установления прямого вмешательства по захвату источника для лечения пациентов и / или сценариев тестирования (см. Обсуждение CDC / NIOSH вентилируемого изголовья). В зависимости от размера блоков вентилятора / фильтра HEPA и конфигурации объекта, в котором они используются, несколько небольших переносных блоков HEPA, развернутых в зонах повышенного риска, могут быть более полезными, чем один большой блок HEPA, обслуживающий объединенное пространство.

    Пример 2. Дано: Комната, описанная в Примере 1, теперь дополнена портативным устройством очистки воздуха HEPA с CADR дыма 120 кубических футов в минуту (Q hepa = 120 кубических футов в минуту).Дополнительное движение воздуха в помещении улучшает общее перемешивание, поэтому присвойте k = 3.

    Вопрос: Сколько времени можно сэкономить для достижения того же 99% снижения количества переносимых по воздуху загрязняющих веществ за счет добавления портативного устройства HEPA в комнату?

    Решение: добавление фильтрующего устройства HEPA обеспечивает дополнительный чистый воздух в помещении. Здесь объемный расход чистого воздуха (Q) равен: Q = Q e + Q hepa = 80 кубических футов в минуту + 120 кубических футов в минуту = 200 кубических футов в минуту.

    ACH = [Q x 60] / (объем помещения) = (200 куб. Футов в минуту x 60) / (12 ’x 10’ x 10 ’) = 12000/1200 = 10 ACH.

    Согласно Таблице B.1, время ожидания идеального перемешивания, основанное на 10 ACH и 99% -ном сокращении взвешенных в воздухе частиц, составляет 28 минут.

    Используя коэффициент смешивания 3, расчетное время ожидания для 99% -ного снижения количества переносимых по воздуху загрязняющих веществ в помещении составляет 3 x 28 = 84 минуты. Таким образом, увеличенный ACH и более низкое значение k, связанные с портативным блоком фильтрации HEPA, сократили время ожидания с исходных 5 часов 45 минут до всего 1 часа 24 минут, сэкономили в общей сложности 4 часа 21 минуту перед тем, как попасть в комнату. можно было безопасно повторно занять.

    Добавление переносного блока HEPA увеличило эффективную скорость вентиляции и улучшило смешивание воздуха в помещении. Это привело к сокращению времени очистки помещения от потенциально инфекционных частиц, переносимых по воздуху, более чем на 75%.

    Типы вентиляционных систем | HomeTips

    Естественная вентиляция раньше была наиболее распространенным методом, позволяющим свежему наружному воздуху заменить воздух в помещении в доме. Сегодня это обычно не лучшая стратегия вентиляции, особенно для домов, которые должным образом изолированы от воздуха для повышения энергоэффективности.Естественная вентиляция также обычно не обеспечивает адекватного контроля влажности.

    Естественная вентиляция возникает, когда в доме происходит неконтролируемое движение или проникновение воздуха через трещины и небольшие отверстия — те же самые, которые вы хотите закрыть, чтобы сделать ваш дом более энергоэффективным. Открывающиеся окна и двери также обеспечивают естественную вентиляцию. Однако из-за систем центрального отопления и охлаждения большинство людей не так часто открывают окна и двери. Поэтому инфильтрация воздуха стала основным способом естественной вентиляции в домах.

    Скорость естественной вентиляции дома непредсказуема и неконтролируема, поэтому вы не можете полагаться на нее для равномерной вентиляции дома. Естественная вентиляция зависит от герметичности дома, температуры наружного воздуха, ветра и других факторов. Поэтому в мягкую погоду в некоторых домах может не хватать естественной вентиляции для удаления загрязняющих веществ. С другой стороны, плотно закрытые дома большую часть времени могут иметь недостаточную естественную вентиляцию, тогда как дома с высокой степенью инфильтрации воздуха могут иметь высокие затраты на электроэнергию.

    Точечная вентиляция может использоваться для повышения эффективности естественной вентиляции. Однако, если и точечная, и естественная вентиляция вместе не отвечают требованиям вентиляции вашего дома, вам следует подумать о стратегии вентиляции всего дома.

    Точечная вентиляция повышает эффективность других стратегий вентиляции — естественной и всей дома — за счет удаления загрязняющих веществ из воздуха в помещении и / или влаги в их источнике. Точечная вентиляция включает использование локальных вытяжных вентиляторов, таких как те, которые используются над кухонными плитами и в ванных комнатах.

    Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) рекомендует периодическую или постоянную скорость вентиляции для ванных комнат и кухонь вместо использования окон (естественная вентиляция): 50 или 20 кубических футов в минуту для ванных комнат и 100 или 25 кубических футов в минуту для кухонь соответственно.

    Точечная вентиляция повышает эффективность других стратегий вентиляции — естественной и всей дома — за счет удаления загрязняющих веществ из воздуха в помещении и / или влаги в их источнике.Точечная вентиляция включает использование локальных вытяжных вентиляторов, таких как те, которые используются над кухонными плитами и в ванных комнатах.

    Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) рекомендует периодическую или постоянную скорость вентиляции для ванных комнат и кухонь вместо использования окон (естественная вентиляция): 50 или 20 кубических футов в минуту для ванных комнат и 100 или 25 кубических футов в минуту для кухонь соответственно.

    Все вентиляторы, вентиляционные отверстия и вентиляционное оборудование в доме работают вместе как «система вентиляции» для обмена внутренним и наружным воздухом без потерь энергии.Системы вентиляции можно разделить на четыре типа: вытяжные, приточные, сбалансированные и с рекуперацией тепла. Правильная система вентиляции для конкретного дома зависит от климата и потребностей конструкции.

    Вытяжные системы вентиляции предпочтительны в холодном климате, где они с меньшей вероятностью втягивают влажный воздух в здание. Напротив, приточные системы вентиляции лучше контролируют влажность в теплом климате. Сбалансированные системы вентиляции работают как в холодном, так и в жарком климате, но их установка дороже.Системы рекуперации тепла обменивают воздух внутри помещения на воздух снаружи

    Следующая информация и диаграммы, подготовленные EERE, помогут разобраться в различиях между этими системами.

    Вытяжные системы вентиляции

    Вытяжные системы вентиляции работают за счет разгерметизации здания. Уменьшая внутреннее давление воздуха ниже давления наружного воздуха, они извлекают воздух из дома, в то время как подпиточный воздух проникает через утечки в каркасе здания и через преднамеренные пассивные вентиляционные отверстия.

    Система вытяжной вентиляции DOE

    Системы вытяжной вентиляции наиболее применимы в холодном климате. В климате с теплым влажным летом разгерметизация может втягивать влажный воздух в полости стен здания, где он может конденсироваться и вызывать повреждение из-за влаги.

    Вытяжные системы вентиляции относительно просты и недороги в установке. Обычно вытяжная система вентиляции состоит из одного вентилятора, подключенного к единой вытяжной точке, расположенной в центре дома.

    Предпочтительным вариантом является подключение вентилятора к воздуховодам из нескольких комнат (особенно комнат, где обычно образуются загрязнители, например, ванных комнат).Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены для притока свежего воздуха, а не для утечек в оболочке здания. Однако пассивные вентиляционные отверстия могут быть неэффективными, поскольку для их правильной работы могут потребоваться большие перепады давления, чем создаваемые вентилятором.

    Вытяжные вентиляторы точечной вентиляции, установленные в ванной, но работающие непрерывно, представляют собой вытяжную вентиляционную систему в простейшем виде.

    Одной из проблем, связанных с системами вытяжной вентиляции, является то, что они могут затягивать загрязнители вместе со свежим воздухом в дом.Например, помимо втягивания свежего наружного воздуха, они могут втягивать следующее:

    • Радон и плесень из подполья
    • Пыль с чердака
    • Дым из пристроенного гаража
    • Дымовые газы от камина или ископаемые топливный водонагреватель и топка.

    Это может особенно вызывать беспокойство, когда вентиляторы для ванн, вытяжные вентиляторы и сушилки для одежды (которые также сбрасывают давление в доме во время работы) работают, когда также работает вытяжная система вентиляции.

    Вытяжные системы вентиляции также могут способствовать более высоким расходам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии, поскольку вытяжные системы не смягчают и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. Информация предоставлена ​​EERE

    Приточные системы вентиляции

    Приточные системы вентиляции работают за счет создания избыточного давления в здании. Они используют вентилятор, чтобы нагнетать наружный воздух в здание, в то время как воздух выходит из здания через отверстия в кожухе, воздуховоды ванны и вытяжной вентиляции, а также преднамеренные вентиляционные отверстия. Система приточной вентиляции DOE

    Как и в случае систем вытяжной вентиляции, приточная вентиляция системы относительно просты и недороги в установке. Типичная система имеет систему вентиляторов и воздуховодов, которая подает свежий воздух обычно в одну, но предпочтительно в несколько комнат, которые жители занимают больше всего (например, спальни, гостиная, кухня).Эта система может включать регулируемые оконные или стенные вентиляционные отверстия в других комнатах.

    Системы приточной вентиляции позволяют лучше контролировать поступающий в дом воздух, чем системы вытяжной вентиляции. Создавая давление в доме, эти системы препятствуют проникновению загрязняющих веществ извне и предотвращают обратную тягу дымовых газов из каминов и бытовых приборов. Они также позволяют фильтровать воздух, поступающий в птичник, для удаления пыльцы и пыли или осушать.

    Системы приточной вентиляции лучше всего работают в жарком или смешанном климате.Поскольку они создают давление в доме, они могут вызвать проблемы с влажностью в холодном климате.

    Зимой приточная система вентиляции вызывает утечку теплого внутреннего воздуха через случайные отверстия в наружной стене и потолке. Если внутренний воздух достаточно влажный, некоторая влага может конденсироваться на чердаке или в некоторых частях внешней стены, что может способствовать появлению плесени, грибка и гниения.

    Как и системы вытяжной вентиляции, системы приточной вентиляции не смягчают и не удаляют влагу из воздуха до того, как она попадет в птичник.Таким образом, они могут способствовать более высоким расходам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии. Поскольку воздух поступает в птичник в отдельных местах, перед доставкой наружный воздух может потребоваться смешать с воздухом в помещении, чтобы избежать сквозняков холодного воздуха зимой. Другой вариант — проточный канальный нагреватель, но он увеличит эксплуатационные расходы.

    Сбалансированные системы вентиляции

    Сбалансированные системы вентиляции, если они правильно спроектированы и установлены, не создают и не сбрасывают давление в доме.Напротив, они вводят и выбрасывают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха соответственно. Сбалансированная система вентиляции обычно состоит из двух вентиляторов и двух систем воздуховодов. Она способствует хорошему распределению свежего воздуха за счет размещения приточных и вытяжных вентиляционных отверстий в соответствующих местах. Сбалансированная система вентиляции DOE

    Типичная сбалансированная система вентиляции предназначена для подачи свежего воздуха в спальни и общие комнаты, где люди проводят больше всего времени. Он также удаляет воздух из помещений, где чаще всего образуются влага и загрязняющие вещества, таких как кухня, ванные комнаты и прачечная.

    Как и приточные и вытяжные системы, сбалансированные системы вентиляции не смягчают и не удаляют влагу из воздуха до того, как она попадет в птичник.

    Однако они используют фильтры для удаления пыли и пыльцы из наружного воздуха перед тем, как ввести их в дом.

    Также, как и в системах приточной вентиляции, наружный воздух может потребоваться смешать с воздухом в помещении перед доставкой, чтобы избежать сквозняков холодного воздуха зимой. Это может способствовать увеличению затрат на отопление и охлаждение.

    Сбалансированные системы вентиляции подходят для любого климата; однако, поскольку для них требуются две системы воздуховодов и вентиляторы, они обычно дороже в установке и эксплуатации, чем приточные или вытяжные системы.

    Системы рекуперации энергии

    Системы вентиляции с рекуперацией энергии обычно стоят дороже, чем установка других систем вентиляции. В общем, простота является ключом к рентабельной установке. Чтобы сэкономить на затратах на установку, многие системы используют существующие воздуховоды.
    Сложные системы не только дороже в установке, но часто также требуют большего обслуживания и потребляют больше электроэнергии. Для большинства домов попытка восстановить всю энергию отработанного воздуха, вероятно, не будет стоить дополнительных затрат.К тому же подобные системы вентиляции пока еще не очень распространены. Только некоторые подрядчики HVAC обладают достаточными техническими знаниями и опытом для их установки.
    Как правило, вы хотите иметь приточный и возвратный каналы для каждой спальни и для каждой общей жилой зоны. Участки воздуховодов должны быть как можно более короткими и прямыми. Воздуховод правильного размера необходим для минимизации перепадов давления в системе и, таким образом, повышения производительности. Изолируйте воздуховоды, находящиеся в неотапливаемых помещениях, и заделайте все стыки канальной мастикой.
    Кроме того, системы вентиляции с рекуперацией энергии, работающие в холодном климате, должны иметь устройства, предотвращающие замерзание и образование наледи. Очень холодный приточный воздух может вызвать обмерзание теплообменника и его повреждение. Накопление инея также снижает эффективность вентиляции.
    Кроме того, системы вентиляции с рекуперацией энергии необходимо регулярно чистить, чтобы предотвратить ухудшение скорости вентиляции и рекуперации тепла, а также предотвратить образование плесени и бактерий на поверхностях теплообменников.

    Информация предоставлена ​​EERE

    Найти предварительно проверенного местного подрядчика по установке вентилятора во всем доме

    Принципы вентиляции

    Системы вентиляции можно классифицировать в зависимости от их способности подавать и отводить воздух из вентилируемых помещений. Обычно различают

    • принцип сокращения
    • смешанный принцип
    • принцип вытеснения
    • принцип поршня

    принцип сокращения

    Система вентиляции «сокращает», когда подпиточный воздух выходит из помещение до того, как оно было в зонах обслуживания людей.

    «Короткий путь» снизит эффективность системы вентиляции, не имеет никакой цели, и его обычно избегают.

    Принцип смешивания

    В системе вентиляции, основанной на смешанном принципе, подпиточный воздух подается в комнату с высокой скоростью, и / или местные вентиляторы используются для перемешивания воздуха в помещении до однородной массы.

    Смешанный принцип подходит для систем вентиляции, охлаждения и обогрева

    • , где требуется однородная температура в помещении
    • где требуется однородная концентрация загрязнения в помещении

    Принцип вытеснения

    Принцип вытеснения тепло и загрязнения передаются из жилой зоны, расположенной близко к полу, на потолок, откуда они выводятся через систему отвода.

    Подпиточный воздух подается с низкой скоростью очень близко к полу. Приточный воздух обычно холоднее, чем средний воздух в жилой зоне. Откачиваемый воздух у потолка теплее, чем в среднем в жилой зоне.

    Действия в помещении, люди и машины, создают конвективные потоки воздуха от пола до потолка:

    • тепло и загрязнения переносятся из жилой зоны
    • тепло (свет), подаваемое под потолком, имеет ограниченное влияние на температура в помещении
    • температура охлаждения приточного воздуха ограничена до нескольких градусов ниже температуры в жилой зоне
    • концентрация загрязнения в жилой зоне ограничена

    Вытесняющая система вентиляции подходит для систем вентиляции и охлаждения .Система не предназначена для обогрева.

    Принцип поршня

    В системе вентиляции, основанной на поршневом принципе, приточный воздух движется через помещения как «поршень».

    Поршневой принцип можно рассматривать как крайний вариант вытеснительной системы с минимальной турбулентностью воздушного потока, проходящего через помещение.

    • используется в особых случаях, например, в чистых помещениях, операционных и т. Д.

    Примечание! Чтобы поток оставался «ламинарным» и стабильным, скорость воздуха в помещении не должна быть ниже 0.25 м / с, что требует относительно больших объемных расходов.

    Типы вентиляции []

    Для пассажиров наиболее важными аспектами планирования являются здоровье и комфорт. Превосходное качество воздуха особенно важно и может быть достигнуто только в том случае, если «использованный» воздух регулярно заменяется свежим. Открывать окна дважды в день недостаточно (см. Продувка вентиляции через окна). Поэтому комфортная вентиляция, основанная на требованиях к свежему воздуху, необходима в каждом пассивном доме.Регулярный, гарантированный и адекватный обмен воздуха зимой возможен только с помощью комфортной вентиляции — это касается и обычных новостроек. Проблема здесь не в энергоэффективности, а в здоровье жителей здания; Качество воздуха в помещении (IAQ) имеет гораздо больший приоритет, чем энергосбережение, но оказывается, что нет никакого конфликта, если используются эффективные компоненты.

    Вентиляционный зазор

    Щелочная вентиляция через протечки совсем не подходит в отопительный период (см. Также «Герметичная конструкция»):

    • Ветер и воздушный поток, вызванные перепадами температур, в Центральной Европе слишком сильно колеблются.В доме, который недостаточно герметичен для достаточного воздухообмена в периоды с небольшой силой ветра, непереносимые сквозняки все еще возникают в периоды сильных ветров (следующий рисунок).

    Ветер и погода меняются, равно как и воздухообмен в «свободной» вентиляции
    . Если этого достаточно в безветренные дни, потери тепла
    при сильном ветре будут недопустимо высокими. Зазорная вентиляция —
    , поэтому пассажиры в более холодном климате больше не принимают ее.

    Продувка вентиляции через окна

    Без комфортной вентиляции адекватный воздухообмен в новостройках может происходить только с помощью регулярной продувочной вентиляции. Чтобы добиться воздухообмена около 0,33 ач (воздухообмена в час), нужно широко открывать окна на 5-10 минут каждые три часа — даже ночью! На практике это делается редко.

    Соответственно, качество воздуха обычно плохое, и существует повышенный риск высокой влажности воздуха.Поскольку мы не можем сами оценить качество воздуха в помещении и не можем оценить количество свежего воздуха, фактически подаваемого через открытые окна, даже для эксперта трудно добиться «правильного» воздухообмена.

    ⇒ Одна из причин домашней вентиляции — небольшое снижение влажности воздуха в доме, потому что высокий уровень влажности в воздухе часто приводит к повреждению здания. Однако и воздух не должен быть слишком сухим. Более подробную информацию можно найти на странице «Вентиляция и влажность» (страница «Объемы воздуха»).

    Правильный уровень влажности воздуха — не единственное требование для адекватного воздухообмена. Загрязнение воздуха в помещении, например, из-за радиоактивного инертного газа радона, необходимо снизить до безопасного уровня путем добавления свежего воздуха. 1)

    Почему недостаточно открывать окна два раза в день

    Это довольно просто:

    Несомненно, 0,1 воздухообмена в час недостаточно для хорошего здоровья и комфорта (см. Следующую иллюстрацию).

    Почему так важен достаточный приток свежего воздуха?

    Эта диаграмма показывает, почему так важна достаточная вентиляция:
    чрезмерная влажность в спальне старого здания без теплоизоляции.


    Влага постоянно выделяется в комнату, особенно ночью.

    • Также видно, что каждый раз, когда открывается окно для воздухообмена, уровень влажности падает (впадины). Жильцы открывают окна для проветривания более двух раз в день, но, несмотря на это, влажность продолжает расти и долгое время остается выше 60%.

    Заключение: Общий воздухообмен, достигнутый для этого измерения, недостаточен, требуется дополнительная вентиляция для удаления влаги из воздуха в помещении.

    Примечание 1 : ситуация, изображенная на приведенном выше графике, не является единичным случаем, фактически это общее правило для многих существующих зданий в Центральной Европе — и мы слышали об этом из других зимних холодных климатов в мир тоже. Это объясняет, почему в домах Германии так много повреждений из-за влаги. За шкафом или картиной внешняя стена еще холоднее, здесь повышается относительная влажность — то же происходит и в помещениях с тепловым мостиком.Эта проблема вовсе не «вызвана» тепловой защитой, напротив, хорошо изолированные внешние стены имеют более теплые и, следовательно, более сухие внутренние поверхности и менее подвержены воздействию плесени (см. Также «Изоляция предотвращает структурные повреждения — Свидетельство №4. при модернизации — добавим, что эти факты вовсе не новы, известны в строительной физике более пяти десятилетий, но, тем не менее, игнорируются многими проектировщиками).

    Примечание 2 : Эффекты недостаточного воздухообмена, показанные на графике, основаны на концентрации водяного пара (влажности).Водяной пар — не единственная и даже не основная примесь в воздухе помещений. Радон, летучие органические вещества, пыль и многие другие токсичные вещества также присутствуют в воздухе помещений. Недостаточный приток свежего воздуха увеличивает концентрацию этих веществ до неоправданно высокого уровня. Соответствующий воздухообмен — это не только вопрос комфорта, но и необходимое условие для здоровых условий жизни.

    Как часто нужно открывать окна?

    Что ж, ответить на этот вопрос сложно: общие условия, размер окон, расположение дома и т. Д.варьируются в отдельных случаях. Лучшее решение — это система вентиляции, которая всегда обеспечивает достаточный приток свежего воздуха.

    Поскольку у большинства людей дома еще нет комфортной вентиляции, мы также изучили минимальную вентиляцию через открытые окна. Это было сделано в рамках систематического научного анализа, который был опубликован в томе протокола для Рабочей группы № 23. Этот анализ показал, что для адекватного воздухообмена в доме без системы вентиляции окна должны открываться как минимум 4 раза в год. день для продувочной вентиляции — и с максимально возможными временными интервалами, предпочтительно с 6-часовыми интервалами ([Feist 2003]).Это наша рекомендация для всех пользователей домов, в которых еще нет системы вентиляции.

    Это не касается жителей пассивных домов: им не нужно беспокоиться об открытии окон в нужное время; конечно, они могут открывать окна, если хотят, но им не нужно помнить, что делать это регулярно.

    Самое простое решение: выхлопная система

    Функция комфортной вентиляции — подавать свежий воздух в «нужное» количество в жилое пространство. Самым простым решением является вытяжная система , которая удаляет застоявшийся и влажный воздух из кухни, ванной и туалета. В то же время свежий воздух (холодный воздух зимой) через приточные патрубки поступает в жилые помещения.

    Эти простые системы сейчас являются стандартом во Франции; вытяжные системы используются в Швеции более 50 лет, а с 1980 года вентиляция дома стала обязательной. В Германии это могло бы быть эффективным решением для новых построек, построенных в соответствии со стандартом EnEV, и для ремонта существующих зданий (которые теперь стали более герметичными), но, к сожалению, это не стало обязательным.

    Однако для пассивного дома эту простую систему нельзя рассматривать, поскольку входящий воздух холодный, поэтому потери на вентиляцию будут слишком высокими (см. Термографическое изображение). Во-первых, тогда потребуется соответственно высокая теплопроизводительность возле входа, а во-вторых, годовая потребность в тепле будет как минимум вдвое больше, чем в пассивном доме. Меньшая вентиляция не подлежит сомнению, потому что энергосбережение не должно означать ухудшение гигиенических условий или ухудшение качества воздуха в помещении.

    Термографическое изображение наружного воздухозаборника вытяжной системы
    . Минимальные инвестиции в качество воздуха в помещении, которые необходимы для каждого нового здания и для каждой модернизации
    существующих зданий. Приемлемое решение для малоэнергетического дома
    , если ТЭН расположен под приточным патрубком. Для пассивного дома неприемлемо поступление холодного воздуха
    , а также недопустимо высокие тепловые потери
    с.
    (Фотография и термографическое изображение: ebök)

    Управляемая вентиляция

    Систематическое обследование домов показало, что правильное распределение свежего воздуха по всем комнатам и безопасное осушение кухонь и ванных комнат возможно с помощью управляемой вентиляции .

    • Как и в системах вытяжного воздуха, кухня, ванная и туалет, а также другие помещения с высокой влажностью и запахами вентилируются напрямую через выпускные отверстия для вытяжного воздуха.

    • По всему дому направлен поток: свежий воздух сначала попадает в основные жилые комнаты (см. Иллюстрацию), отсюда он проходит через зоны перенесенного воздуха (обычно коридоры) во влажные помещения. Во влажных областях воздухообмен относительно высок, так что, например, полотенца высыхают быстрее.

    Вентиляция работает правильно, только если использованный воздух
    непрерывно удаляется из кухни, ванной, туалета и других
    помещений с высоким уровнем загрязнения и влажности.В свою очередь, свежий
    неиспользованного внешнего воздуха подается в гостиную,
    спальни и функциональные помещения. (диаграмма: PHI)

    Удобное решение: приточно-вытяжные системы с рекуперацией тепла

    Вентиляция будет работать должным образом только в том случае, если использованный воздух постоянно удаляется из кухни, ванной, туалета и других помещений с высоким уровнем загрязнения и влажности. В свою очередь, свежий, неиспользованный внешний воздух подается в спальни гостиной и функциональные помещения.

    Принцип, лежащий в основе удобной домашней вентиляции:
    отработанный воздух (коричневый) непрерывно удаляется из помещений
    с высоким уровнем загрязнения и влажности. Свежий воздух (голубой)
    подается в жилые помещения. Качественный воздух
    является важным условием здорового и комфортного климата.


    Подается необходимое количество свежего воздуха, необходимое для хорошего здоровья и комфорта пассажиров.В жилые помещения попадает только неочищенный воздух, рециркуляции воздуха нет, что обеспечивает гигиеническое качество воздуха.

    Вентиляция также может происходить, если используется простая система вытяжного воздуха и внешние воздухозаборники. Приточные отверстия для наружного воздуха позволяют поступать в помещения необходимого количества свежего (холодного) воздуха. Однако для пассивного дома потери тепла на вентиляцию, вызванные удалением неиспользованного вытяжного воздуха, будут слишком высокими. Регулировать энергетический баланс можно было бы только при высокой тепловой мощности.

    В Центральной Европе пассивные дома работают только при наличии высокоэффективной системы рекуперации тепла. Она восстанавливает тепло из отработанного воздуха и с помощью теплообменника передает его обратно в приточный воздух без смешивания воздушных потоков. Сегодня современные вентиляционные технологии позволяют использовать коэффициент рекуперации тепла от 75 до 95%. Это возможно благодаря противоточным теплообменникам и специальным энергоэффективным вентиляторам (с так называемыми ЕС-двигателями с особенно высокой эффективностью), так что рекуперированное тепло в 8-15 раз превышает потребляемую электроэнергию.

    Вот как работает теплообменник:
    Затхлый вытяжной воздух (красный) проходит через канал и передает свое тепло
    пластинам сверху и снизу. Он охлаждается и выходит в виде отработанного воздуха
    (оранжевый). Неиспользованный свежий воздух поступает через отдельные воздуховоды
    с другой стороны пластин. Он принимает тепло и доступен как теплый (но все еще свежий) приточный воздух (светло-бирюзовый).
    Принцип противотока компенсирует почти 100% разницы температур.Экономия энергии за счет использования рекуперации тепла
    — это не только экономически выгодно и экологически безопасно, но и полезно для здоровья.
    — свежий воздух подается постоянно, без необходимости держать
    открытыми окнами. Это касается всех
    зданий, а не только для
    пассивных домов.

    Благодаря такому принципу направленного воздушного потока свежий воздух используется оптимальным образом: он обеспечивает высокое качество воздуха в жилых помещениях, удаляет плохой воздух из зон перенесенного воздуха (например,грамм. запахи от одежды) и, наконец, осушает влажные участки.

    Воздуховоды приточного и вытяжного воздуха позволяют рекуперировать тепло отработанного воздуха. Потери тепла на вентиляцию без рекуперации тепла составляют от 20 до 30 кВтч / (м²a) в квартирах с соответствующей вентиляцией. Это очень много по сравнению со всеми другими тепловыми потоками в хорошо изолированном пассивном доме.

    Эта высокоэффективная система рекуперации тепла была специально разработана для использования в пассивных домах. Устройства обеспечивают разделение отработанного и приточного воздуха, не потребляют много электроэнергии и работают очень тихо.

    С такой системой рекуперации тепла оставшиеся вентиляционные потери незначительны: они составляют всего от 2 до 7 кВтч / (м²a), что является хорошей предпосылкой для функционирования пассивного дома.

    Таким образом, за счет рекуперации тепла температура приточного воздуха повышается до температуры, близкой к комнатной, поэтому воздух, поступающий в комнату, больше не «холодный». Вместе с очень хорошей изоляцией оболочки здания и окон можно обойтись очень небольшой тепловой мощностью, а также уменьшить затраты на установку.

    Исключительным преимуществом пассивного дома является возможность отопления приточным воздухом. Поскольку свежий воздух в любом случае подается в гостиную, спальни и рабочие помещения, этот воздух также можно использовать для обеспечения тепла. Поскольку это свежий воздух (а не рециркуляционный воздух), количество этого свежего воздуха ограничено (потому что в противном случае воздух станет чрезмерно сухим), и, поскольку его температура не может быть увеличена слишком сильно, метод нагрева приточного воздуха работает только для дома с очень малой потребностью в отоплении — i.е. Пассивные дома. Таким образом, можно предложить очень элегантные и компактные решения для обслуживания здания, такие как компактная вентиляционная установка.

    Термографическое изображение открытого противоточного устройства рекуперации тепла
    . Фактический теплообменник можно увидеть в виде шестиугольника.
    Он восстанавливает более 75% явного тепла от вытяжного воздуха
    . (Изображение: PHI).


    Высокоэффективные вентиляционные установки, разработанные для пассивного дома, также доказали свою эффективность при модернизации существующих зданий .Здесь они способствуют улучшению качества воздуха и предотвращают рост плесени в слабых местах внешних компонентов здания, а также помогают экономить энергию.

    В жарком климате противоточные теплообменники воздух-воздух также могут помочь восстановить «холодную температуру» из отработанного воздуха и снизить температуру приточного воздуха, если свежий воздух слишком горячий. Но для этого требуются вентиляторы с низким энергопотреблением, чтобы снизить тепловые нагрузки, вызываемые вентиляторами.Рекуперация влажности, которая возможна с помощью специальных типов теплообменников, является еще одним высокоэффективным вариантом в условиях экстремально холодного и / или экстремально жаркого и влажного климата.

    Заключение

    Пассивные дома всегда имеют встроенную систему вентиляции дома с рекуперацией тепла, и часто это центральный компонент всех услуг здания. Для пассивного дома подходит только качественная вентиляция. Институт пассивного дома суммировал их (на немецком языке) в требованиях к центральным вентиляционным установкам: Помимо высокой степени рекуперации тепла, необходимо гарантировать низкое потребление электроэнергии, а также безупречную с точки зрения гигиены и очень тихую работу.

    Литература

    [Feist 2003] Feist, Wolfgang: Empfehlungen zur Lüftungsstrategie, in Protokollband 23 des Arbeitskreises kostengünstige Passivhäuser, Passivhaus Institut, 2003

    планирование / строительство_услуги / вентиляция / основы / types_of_ventilation.txt · Последнее изменение: 21.02.2019 12:53 автор: cblagojevic

    Расширенные режимы механической вентиляции и оптимальные схемы наведения | Экспериментальная интенсивная терапия

    Что мы должны оптимизировать?

    Дыхательный объем

    Основное исследование, проведенное Сетью по синдрому острого респираторного дистресс-синдрома в 2000 году, установило представление о том, что у пациентов с острым повреждением легких и острым респираторным дистресс-синдромом требуется искусственная вентиляция легких с более низкой дозировкой дыхательного объема (6.2 по сравнению с идеальной массой тела 11,8 мл / кг) снижает смертность и увеличивает количество дней без ИВЛ [2]. Есть также данные, подтверждающие использование низкого V T у пациентов без ранее существовавшего повреждения легких [3,4,5,6]. Недавнее исследование даже предполагает, что защитную вентиляцию легких можно рассматривать как профилактическую терапию, а не только как поддерживающую терапию [7].

    Если мы предположим значение требуемого альвеолярного минутного объема (MV A ) и просто захотим контролировать дозировку дыхательного объема ( V T ) для пассивного пациента, мы можем получить функцию стоимости следующим образом:

    $$ {V} _ {\ mathrm {T}} = \ frac {{\ mathrm {MV}} _ {\ mathrm {A}}} {f} + {V} _ {\ mathrm {D}} $

    (1)

    , где V D представляет объем мертвого пространства, а f частота вентиляции, и, следовательно, MV A / f представляет альвеолярный объем.Таким образом, «стоимость» с точки зрения дозировки дыхательного объема (и, предположительно, риска ВИЛИ) снижается по мере увеличения частоты для данной необходимой минутной альвеолярной вентиляции. Однако мы видим, что не существует определенного минимального значения, потому что дыхательный объем сходится к объему мертвого пространства, когда частота увеличивается до бесконечности. На практике предел будет зависеть от характеристик производительности вентилятора по объему, поскольку ни один вентилятор не является идеальным регулятором потока. Кроме того, в США частота обычного вентилятора ограничена максимум 150 вдохами в минуту.

    Дыхательное давление

    Простое управление дозировкой дыхательного объема, независимо от каких-либо соображений механики легких, может иметь ограниченное применение. Недавние исследования показали, что V T , нормализованный по механике легких (например, V T / C), является лучшим предиктором смертности, чем дозировка дыхательного объема [8,9,10]. Мы предпочитаем называть V T / C (или эквивалентно P plat — totalPEEP) приливное давление, P T , вместо рабочего давления, потому что P T отличается от V T только масштабным коэффициентом и управляющим давлением иногда используется в отношении любого управляющего давления потока, а не только статического давления в конце вдоха в отверстии дыхательных путей.В когорте пациентов с черепно-мозговой травмой P T было связано с развитием ОРДС [11]. В серии пациентов с ОРДС, получавших ЭКМО по поводу рефрактерной гипоксемии, P T во время ЭКМО был единственным режимом ИВЛ, который показал независимую связь с внутрибольничной летальностью [12]. У пациентов, перенесших операцию, интраоперационное высокое значение P T и изменения уровня PEEP, которые привели к увеличению на P T , были связаны с большим количеством послеоперационных легочных осложнений [13].С другой стороны, если V T строго поддерживается при прогнозируемой массе тела 6 мл / кг и P plat ниже 28–30 см H 2 O, то P T разделяет та же информация, что и у P plat , о связи с 90-дневной смертностью [14].

    Однако, если мы определим оптимальную схему нацеливания как минимизацию P T , мы получим тот же результат, что и минимизация до дыхательного объема, потому что приливное давление связано с движущим давлением посредством податливости, C , что может быть считается просто масштабным коэффициентом.Если соответствие влияет только на масштабирование функции стоимости, то оно не влияет на расположение минимума.

    $$ {P} _ {\ mathrm {T}} = \ frac {1} {C} \ cdot \ left (\ frac {{\ mathrm {MV}} _ {\ mathrm {A}}} {f } + {V} _ {\ mathrm {D}} \ right) $$

    (2)

    Приливная сила

    Gattinoni et al. предположили связь между передачей энергии (от аппарата ИВЛ к легким) и VILI [15]. Однако, как отметили Марини и Джабер [16], «… трудно напрямую связать мощность, рассеиваемую в проксимальном сопротивлении дыхательных путей, с вредными явлениями на альвеолярном уровне.Кроме того, они не учитывают влияние ПДКВ на уравнение мощности, потому что «… работа вентилятора против ПДКВ временно сохраняется в виде потенциальной энергии в эластичных тканях дыхательной системы; позже он преобразуется в кинетическую энергию, когда газ выходит в атмосферу через клапан выдоха ». Следовательно, мощность, используемая для доставки дыхательного объема против PEEP, не сохраняется в организме и, как ожидается, не будет способствовать повреждению легких. Таким образом, они предположили, что потенциально лучшим индикатором риска травм для клинических целей может быть «движущая сила», определяемая как:

    $$ \ mathrm {Driving} \ kern0.2} {2 \ cdot C} = \ frac {f \ cdot {V} _ {\ mathrm {T}} \ cdot {P} _ {\ mathrm {T}}} {2} $$

    (4)

    , что равно полной мощности без резистивной части и энергии, которая уходит в атмосферу во время выдоха. Марини и Джабер предложили движущую силу как показатель, который может быть связан с риском ВИЛИ, и рекомендовали нормализовать мощность «… по крайней мере, для аэрированной емкости легких». Если приливная энергия используется в качестве функции стоимости, мы заменяем V T в формуле.2 $$

    (5)

    Решение получается аналитически путем дифференцирования приливной силы относительно f и установки результата равным нулю. Решение уравнения. 5 для оптимальной частоты приводит к замечательному результату:

    $$ {f} _ {\ mathrm {TP}} = \ frac {{\ mathrm {MV}} _ {\ mathrm {A}}} {V _ {\ mathrm {D}}} = \ frac {\ mathrm {MV}} {2 \ cdot {V} _ {\ mathrm {D}}} $$

    (6)

    , где f TP = частота минимальной дыхательной мощности, а MV = минутный объем, измеренный в проксимальном отделе дыхательных путей.Если мы выразим MV как произведение дыхательного объема и частоты, оптимальный дыхательный объем (т. Е. Оптимальный с точки зрения минимальной дыхательной силы) можно выразить просто как функцию мертвого пространства:

    $$ {V} _T = 2 \ cdot {V} _D $$

    (7)

    Кроме того, если мы предположим, что V D = 2,2 мл / кг (IBW) в качестве оценки нормального объема мертвого пространства, дыхательный объем будет определяться как:

    $$ {V} _ {\ mathrm { T}} = 4.4 \ \ mathrm {mL} / \ mathrm {kg} $$

    (8)

    для минимальной приливной силы для вентиляции нормальных легких.Как уже упоминалось, движущая сила связана масштабным коэффициентом с приливной силой. Следовательно, условие минимальной движущей силы выполняется на той же оптимальной частоте и, следовательно, дает такой же оптимальный дыхательный объем.

    Cressoni et al. определили транспульмональную механическую работу как площадь между инспираторной конечностью транспульмонального давления по сравнению с кривой объема во время вдоха с постоянным потоком [17]. 2 $$

    (9)

    , где R — линейная (вязкая), R ′ — нелинейная (турбулентная) часть сопротивления дыхательных путей, а P mus — давление, создаваемое инспираторными мышцами.Предполагалось, что поток \ (\ dot {V} \) следует синусоидальной кривой с соотношением I : E 1: 1:

    $$ \ dot {V} (t) = \ hat {\ точка {V}} \ cdot \ sin \ left (2 \ cdot \ uppi \ cdot f \ cdot t \ right) $$

    (10)

    где \ (\ widehat {\ dot {V}} \) представляет пиковый расход. На основе этой модели дыхательное усилие определялось как скорость работы или мощность. С предположениями формул. 9 и 10, средняя скорость мышечной работы была получена как [18]:

    $$ \ underset {\ mathrm {Totalpower}} {\ underbrace {{\ dot {W}} _ {\ mathrm {mus}}} } = \ underset {\ mathrm {Tidalpower}} {\ underbrace {\ frac {f} {2 \ cdot \ mathrm {C}} \ cdot {\ left (\ frac {{\ mathrm {MV}} _ {\ mathrm {A}}} {f} + {V} _ {\ mathrm {D}} \ right)} ^ 2}} + \ underset {\ mathrm {Resistivepower} \ left (\ mathrm {viscous} \ right)} { \ underbrace {\ frac {1} {4} \ cdot R \ cdot {\ uppi} ^ 2 \ cdot {\ left ({\ mathrm {MV}} _ {\ mathrm {A}} + f \ cdot {V} _ {\ mathrm {D}} \ right)} ^ 2}} + \ underset {\ mathrm {Resistivepower} \ left (\ mathrm {turbulent} \ right)} {\ underbrace {\ frac {2} {3} \ cdot {R} ^ {\ prime} \ cdot {\ uppi} ^ 2 \ cdot {\ left ({\ mathrm {MV}} _ {\ mathrm {A}} + f \ cdot {V} _ {\ mathrm { D}} \ right)} ^ 3}} $$

    (11)

    Чтобы найти оптимальную частоту при минимальной мощности дыхания, необходимо решить следующую задачу оптимизации. 2 \)).{-2/3} $$

    (14)

    Otis et al. и Мид вывели свои уравнения, чтобы лучше понять энергетику дыхания и связанные с этим эффекты на «воображаемом пути от здоровья к болезни». Они не были озабочены изобретением новых режимов искусственной вентиляции легких.

    В 1991 году Флер Т. Тегерани запатентовала схему наведения, основанную на уравнении. 13. Система была разработана, чтобы «… уменьшить нагрузку на дыхательные мышцы, имитировать естественное дыхание, стимулировать самостоятельное дыхание и сократить время отлучения от груди» [20].Интересно, что первоначальная реализация этой схемы нацеливания заключалась не в минимизации передачи энергии от аппарата ИВЛ пациенту [21], а в выборе начальных настроек и «… выборе режима дыхания, который побуждает пациентов дышать самостоятельно как можно раньше» [22]. Обратите внимание, что разработка этой схемы нацеливания началась почти за десять лет до начала интенсивных исследований роли дозировки дыхательного объема на смертность. В то время забота заключалась в том, чтобы избежать чрезмерно большого дыхательного объема, а не минимизировать его.Тем не менее, на протяжении многих лет ASV доказала свою эффективность и дает относительно защитный дыхательный объем в диапазоне 8,1 ± 1,4 мл / кг идеальной массы тела [23].

    Мощность вдоха (адаптивный режим вентиляции 2)

    Режимы вентиляции с использованием адаптивного прицеливания на основе уравнения. 13 не обязательно обеспечивают защитную вентиляцию легких [24, 25]. Чтобы уменьшить дыхательный объем (и, следовательно, дыхательное давление) [10], мы можем вывести понятие средней силы вдоха [26]. Мощность вдоха определяется как сумма резистивной и дыхательной мощности, которая передается от аппарата ИВЛ к пациенту, при условии, что внутреннее ПДКВ равно нулю:

    $$ \ mathrm {Вдохновение} \ \ mathrm {мощность} \ \ left ({\ dot {W}} _ {\ mathrm {insp}} \ right) = \ mathrm {tidal} \ \ mathrm {power} \ \ left ({\ dot {W}} _ {\ mathrm {T}} \ right) + \ mathrm {резистивный} \ \ mathrm {power} \ \ left ({\ dot {W}} _ {\ mathrm {R}} \ right) $$

    (15)

    Существуют различия между мощностью вдоха, общей мощностью [15], силой упругости, силой дыхания и силой прилива.Эластическая сила включает приливную силу и мощность ПДКВ, мощность вдоха включает приливную силу и силу сопротивления, а общая мощность включает силу упругости и силу сопротивления. Рисунок 2 и таблица 1 объясняют эти концепции (которые были созданы Отисом, Гаттинони, Марини и нами). Обратите внимание, что мощность определяется как работа в единицу времени, которая рассчитывается как произведение работы и частоты вентиляции. Работа на вдохе на вдох определяется как интеграл давления вдоха по отношению к объему вдоха, или графически, как площадь между кривой давления и осью объема, как показано на рис.2.

    Рис. 2

    Определение различных компонентов мощности вдоха и выдоха. Сила дыхания была введена Отисом, сила сопротивления и сила упругости была определена Гаттинони, а Марини разделил силу упругости на ее компоненты, мощность ПДКВ и силу приливов. Теперь авторы вводят понятие силы вдоха, которая состоит из силы прилива и сопротивления. Обратите внимание, что на рисунке показана работа вместо мощности, а мощность является результатом соотношения работы и частоты вентиляции

    Таблица 1 Определение различных типов мощности, относящихся к рис.2

    Существует важное различие между силой мышц \ ({\ dot {W}} _ {\ mathrm {mus}} \) и силой на вдохе . Отис вывел среднюю мощность, которая необходима для дыхания без поддержки вентилятора с синусоидальной формой волны мышечного давления . Напротив, концепция мощности вдоха основывается на принципе того, сколько энергии доставляется пациенту вентилятором с использованием прямоугольной формы волны давления (при условии, что общее ПДКВ равно нулю).

    Мощность вдоха не является еще одним прогностическим фактором для VILI. Вместо этого он служит основой для определения альтернативной функции затрат, которую можно использовать для описания оптимальной схемы вентиляции. Сила вдоха включает не только приливную силу (которая может быть лучшим индикатором для VILI), но также включает резистивную силу. Это приводит к более «естественной» вентиляции, подобной мощности дыхания Отиса. Однако, как мы увидим, минимизация мощности вдоха сводится к определенным характеристикам пациента к тому же результату, что и минимизация мощности вдоха, что может иметь значение для профилактики ВИЛИ. {\ frac {1} {2 \ cdot {f} _ {\ mathrm {IP}} \ cdot R \ cdot C}} — 1 \ right)} \ right) $$

    (18)

    Обратите внимание, что уравнение.18 — это так называемая «итерация с фиксированной точкой». Это означает, что мы не можем напрямую рассчитать оптимальную частоту f IP . Оптимальная частота находится с помощью итеративного численного процесса, начиная с начального значения. Можно показать, что уравнение. 18 сходится к решению для минимальной приливной мощности уравнения. 6 для малых постоянных времени дыхательной системы (см. Дополнительный файл 1). Следовательно, оптимальная частота для минимальной мощности вдоха всегда равна или меньше частоты для минимальной приливной мощности .

    $$ {f} _ {\ mathrm {IP}} \ le {f} _ {\ mathrm {TP}} $$

    (19)

    Давление вдоха (среднечастотная вентиляция)

    Marini et al. вывел уравнение, которое позволяет прогнозировать дыхательный объем с точки зрения настроек вентилятора и механики легких [27]. {- \ frac {1-D} {f \ cdot {R} _ {\ mathrm {E}} \ cdot C}} \ right)} $

    (20)

    , где R I — сопротивление на вдохе, R E — сопротивление на выдохе и D — доля Ti в периоде T .{- \ frac {1-D} {f \ cdot {R} _ {\ mathrm {E}} \ cdot C}} \ right)} — ​​{V} _ {\ mathrm {D}} \ right] \ end {array}} $$

    (21)

    Чтобы получить оптимальную частоту вентиляции, необходимо решить следующее уравнение, чтобы максимизировать альвеолярный минутный объем:

    $$ \ underset {f \ in \ left [0, \ infty \ right]} {\ arg \ max} {\ mathrm {MV}} _ {\ mathrm {A}} $$

    (22)

    Эту проблему можно решить экспериментально, опробовав разные частоты [28].Уравнение 21 также можно использовать по-другому, чтобы минимизировать давление на вдохе при условии постоянного минутного объема. Следовательно, его можно использовать так же, как уравнения ASV или AVM2. Следовательно, мы можем найти минимально необходимое заданное целевое давление вдоха для желаемого минутного альвеолярного объема. Частоту минимального давления вдоха ( P insp ) можно найти, решив следующую задачу оптимизации:

    $$ \ underset {f \ in \ left [0, \ infty \ right]} {\ arg \ min } {P} _ {\ mathrm {insp}} $$

    (23)

    , где P insp может быть выражено путем перестановки уравнения.{- \ frac {1-D} {f \ cdot {R} _ {\ mathrm {E}} \ cdot C}} \ right)} $$

    (24)

    Уравнение 23 можно также решить экспериментально, подставив различные значения частоты вентиляции в уравнение. 24. Логично, что та же самая частота, которая максимизирует минутный альвеолярный объем, также минимизирует давление на вдохе.

    Что должны включать все системы вентиляции ресторана — Sobieski Services

    В ресторане потребности в вентиляции будут более сложными и обширными, чем в других типах предприятий.Поддержание надлежащей вентиляции ресторана важно для безопасного приготовления и хранения еды, здоровья и морального духа сотрудников, а также комфорта клиентов. Ниже приводится краткое введение в тему вентиляции ресторана, а также некоторая информация о том, что должна включать система вентиляции ресторана.

    Преимущества вентиляции ресторана

    Рестораны могут быть трудными для работы средами, обычно наполненными дымом, запахами, высокой температурой, паром и избыточной влажностью.Правильная вентиляция в ресторане может помочь сотрудникам и клиентам с такими преимуществами, как:

    • Улучшение качества воздуха в помещении: На коммерческой кухне будет присутствовать значительное количество загрязняющих веществ, переносимых по воздуху, включая твердые частицы, дым и жир. При сжигании топлива для приготовления пищи также могут выделяться вредные газы, такие как окись углерода. Система вентиляции помогает уменьшить эти загрязнения и улучшает общую переносимость кухни ресторана. Невозможно, чтобы система вентиляции могла убрать все негативные условия в загруженном ресторане, но эффективная вентиляция, безусловно, сделает кухню и зоны приготовления пищи намного более комфортными для сотрудников.
    • Охлаждение: На кухне ресторана будет жарко; Поскольку плиты, духовки и другое оборудование работают постоянно, тепло — это то, что вы можете ожидать на кухне. Хорошая система вентиляции поможет обеспечить охлаждение и снизит температуру на кухне, отводя тепло и обеспечивая постоянную подачу более прохладного воздуха снаружи.
    • Уменьшение запаха: Производство продуктов питания также приводит к появлению запахов, таких как стандартный аромат приготовленной пищи, пережаренной или сгоревшей пищи и запах сырых ингредиентов.Все эти запахи вместе могут создавать неприятное сочетание на кухне, а иногда и в обеденных зонах. Правильная вентиляция поможет удалить эти запахи, чтобы они не повлияли ни на сотрудников, ни на клиентов.
    • Удаление жира: Смазка — еще одна постоянная составляющая на кухне ресторана. Он может сделать воздух на кухне неприятным и покрыть стены, потолки, полы и оборудование. Системы вентиляции, особенно те, которые предназначены для удаления жира, могут помочь предотвратить попадание этого вещества в воздух и на поверхности на кухне.
    • Сниженные расходы: За счет уменьшения тепла на кухне, системы вентиляции также уменьшают потребность в охлаждении от системы HVAC. Это снизит эксплуатационные расходы и общие счета за электроэнергию.

    Вентиляционное оборудование для ресторанов

    Увеличьте преимущества вентиляции ресторана с помощью этих важных и часто необходимых функций:

    • Вытяжки: Вытяжки обеспечивают зоны, где тепло или жир могут выводиться из кухонной зоны.Вытяжные вытяжные шкафы устанавливаются над приборами, которые производят много тепла, например, духовками. Вытяжные колпаки для жира содержат жироуловители, которые улавливают жир из воздуха, выходящего из здания.
    • Вытяжные вентиляторы: Вытяжные вентиляторы обеспечивают поток воздуха, необходимый для поддержания движения вентилируемого воздуха и работы всей системы. Обычно они устанавливаются на крыше или в стене и предназначены для обеспечения сильного притока воздуха.
    • Системы подпиточного воздуха: Подпиточный воздух подается внутрь, чтобы компенсировать количество воздуха, выходящего из внутренних помещений здания.Без достаточного количества воздуха для подпитки отрицательное давление в здании может вызвать такие проблемы, как снижение качества воздуха в помещении, захлопывающиеся или трудно открываемые двери, а также отвод дыма, запахов или вредных газов.
    • Системы пожаротушения: Многие системы вентиляции также требуют оборудования пожаротушения для обеспечения безопасности. Уточните в местном кодовом офисе особые требования к системам пожаротушения в вашем ресторане.

    Наша цель — рассказать нашим клиентам о сантехнике, системах отопления, вентиляции и кондиционирования воздуха, противопожарной защите и системах сигнализации в механических, коммерческих и жилых помещениях.Чтобы узнать больше о вентиляции ресторанов и просмотреть проекты, над которыми мы работали, посетите наш сайт!

    Стратегии вентиляции всего дома | Умный дом

    Стратегии вентиляции всего дома для новых домов

    Лучшая практика среди строителей современных домов с высокими эксплуатационными характеристиками в большинстве климатических условий Северной Америки — строить как можно плотнее, а затем вентилировать с помощью хорошо спроектированной механической системы. Несмотря на то, что при этом требуется немного энергии, вы, вероятно, сэкономите больше энергии на отопление и охлаждение в тесном доме, чем вы будете использовать для вентиляции.Механическая вентиляция осуществляется одним из трех способов: только вытяжной, только приточной и сбалансированной. В той или иной степени все эти стратегии более экономично внедряются в новых домах, и их труднее выполнять в качестве модернизации, поскольку доступ в существующие дома может быть плохим.

    Только выхлоп

    Вытяжные вентиляторы (вентиляторы для кухни, ванной и / или всего дома) имеют тенденцию «разгерметизировать» здание, вызывая проникновение наружного воздуха через любые трещины или отверстия, которые он может найти. На севере, где зима более интенсивная, чем лето, может быть достаточно вытяжной вентиляции, не вызывающей повреждений от влаги.Поскольку лето в холодном климате обычно короткое и умеренное, за исключением нескольких дней, маловероятно, что здание будет повреждено из-за того, что время от времени проникает через конструкцию очень горячий и влажный воздух. И наоборот, на юге не следует использовать только вытяжную вентиляцию. Если горячий и влажный воздух втягивается в здание в течение нескольких месяцев подряд, вероятно образование конденсата, плесени и повреждений.

    Только снабжение

    Системы приточной вентиляции всасывают чистый наружный воздух во внутреннее жилое пространство, обычно через приточное отверстие, которое попадает в обратный канал системы принудительного приточного воздуха.Преимущества приточной вентиляции включают возможность контролировать, откуда поступает входящий воздух, обрабатывать входящий воздух и минимизировать количество влажного воздуха, втягиваемого в жилое пространство. Контролируемая подача также сводит к минимуму возможность возникновения обратной тяги от топочных устройств, опасного типа неконтролируемой инфильтрации, которая чаще встречается в хорошо закрытых и плохо вентилируемых подвалах. Стратегии «только снабжение» будут «повышать давление» в доме, что удерживает влагу в жарком влажном климате, но может вызвать конденсацию влаги в стенах в холодном климате, поскольку теплый воздух выходит наружу.Это может быть очень опасно.

    Сбалансированный

    Сбалансированные системы вентиляции всего дома выводят воздух из помещения и приточный наружный воздух примерно в равных количествах. Таким образом, давление во внутреннем пространстве остается относительно постоянным, хотя это редко бывает идеально. Сбалансированная вентиляция — это, по сути, хорошо управляемая комбинация описанных выше стратегий вытяжки и приточной вентиляции, но для этого требуется очень плотный дом и хорошая инженерия. Часто сбалансированная система включает в себя вентилятор с рекуперацией тепла или энергии (HRV или ERV), который улучшает эффективность и баланс давления за счет обмена энергией (от разницы температуры и влажности) между исходящим и входящим потоками воздуха.HRV передают только ощутимое тепло, в то время как ERV также переносят влагу из влажного воздуха. Относительно большое потребление электроэнергии ERV и HRV обычно делает их роскошным вариантом в мягком климате и не должно рассматриваться как экономичный вариант для большинства существующих зданий.

    Стратегии вентиляции всего дома для старых зданий

    Для старых зданий создание такой плотной конструкции, которая сделало бы целесообразным установку системы механической вентиляции, вероятно, является трудным и экономически рискованным.Если вы живете в старом доме, первый вопрос, который следует задать, — нужна ли вообще система вентиляции всего дома. Есть ли в вашем доме какие-либо симптомы? Что вас больше всего беспокоит? Вы делали тест на радон? Если у вас ограниченный объем жалоб, было бы наиболее рентабельным просто сделать «первые шаги»: контролировать источники, откачивать местные источники и поддерживать чистоту фильтров и герметичность воздуховодов.

    Местный выхлоп

    Если вы живете в жарком влажном климате, только вытяжная вентиляция может снизить давление в доме.Это может привести к попаданию влажного наружного воздуха в полости стен, где он может конденсироваться и причинить серьезный ущерб. Лучше сознательно вводить в дом наружный воздух, чем просачивать его через стены. Однако у вас вряд ли возникнут проблемы, если вы будете использовать вытяжные вентиляторы в умеренных количествах и время от времени открывать окна, когда становится душно или вытяжные вентиляторы работают долгое время.

    Управление текущей системой

    Если у вас есть система приточного воздуха, вполне вероятно, что ваш термостат имеет переключатель для управления вентилятором печи.В «автоматическом» режиме вентилятор работает при работающей печи или кондиционере (или тепловом насосе) и на короткое время после этого. Когда переключатель установлен в положение «включено», вентилятор работает непрерывно. Постоянная работа вентилятора, безусловно, приведет к пропусканию большего количества воздуха через фильтр и будет способствовать более равномерному распределению кондиционированного воздуха по всему зданию, но это не лучшая идея, поскольку это приведет к потере большого количества энергии. В режиме кондиционирования непрерывная работа вентилятора — это действительно плохая идея, и ее следует избегать.Когда кондиционер работает, он удаляет влагу, охлаждая воздух, возможно, до 50–55 ° F, достаточно холодного, чтобы способность воздуха удерживать влагу была очень низкой. Таким образом, вода конденсируется на змеевиках и ребрах испарителя кондиционера. Если вентилятор останавливается вскоре после того, как конденсаторный блок выключает компрессор, большая часть этой воды капает с испарителя и выходит через дренажную линию. Однако, если вентилятор работает постоянно, эта вода вместо этого повторно испаряется и циркулирует по дому.Это приводит к получению холодно-липких домов.

    Естественная вентиляция

    Естественная вентиляция обычно используется в качестве стратегии охлаждения, но в принципе идея состоит в том, чтобы заменить душный воздух в помещении прохладным наружным воздухом. Чтобы он был наиболее эффективным, входящий воздух должен быть холоднее и суше, чем внутренний воздух, что делает эту стратегию наиболее эффективной в более мягком климате, ночью или в более прохладные и сухие дни. В жаркие дни держите дом закрытым и постарайтесь ограничить нежелательное поступление тепла, а затем проветривайте дом на ночь.В прохладных местах можно обеспечить естественную вентиляцию, просто открыв окна с сетками. Чтобы ветерок направлялся к вашему дому, можно использовать растения и заборы. Если ветер слабый, необходимо обеспечить механическую вентиляцию оконными вентиляторами или вентилятором для всего дома. Это объясняется в разделе об охлаждении.

    Осушители и увлажнители воздуха для всего дома или помещения

    Во многих ситуациях, особенно в жарком климате, обычные кондиционеры не удаляют достаточное количество влаги.Это особенно актуально в очень влажные дни с умеренными температурами (в 70-е годы). В этих условиях кондиционер, вероятно, не будет работать достаточно, чтобы удалить нагрузку влаги. Теперь доступны новые осушители, которые устанавливаются вместо секции центрального воздуховода, поэтому они осушают (но немного нагревают) весь воздух, циркулирующий в доме. Они дороже, чем комнатные осушители, но могут быть очень эффективными, когда ничего не работает.

    Чрезмерное и продолжающееся накопление статического электричества зимой обычно считается признаком того, что относительная влажность в доме слишком низкая и ее следует повысить.

    Leave a Comment

    Обвязка твердотопливного котла с теплоаккумулятором схема: Схема подключения теплоаккумулятора с твердотопливным котлом и электрокотлом

    Схема подключения теплоаккумулятора с твердотопливным котлом и электрокотлом

    Буферная емкость, неотъемлемая часть схемы подключения твердотопливного или электрического котла. При одновременном использовании двух типов теплогенераторов, установленных в единую систему отопления бак накопитель играет роль гидравлического разделителя.

    Обвязка теплоаккумулятора с твердотопливным котлом или электрокотлом преследует несколько важных задач: аккумулирует и отдает энергию, предотвращает гидравлические удары и перегрев теплоносителя, обеспечивает равномерный нагрев теплонесущей жидкости.

    Зачем нужна буферная ёмкость для ТТ или электрокотла

    Теплоаккумулятор работает как электроаккумулятор. При включенном котле бак собирает тепловую энергию. Внутри ёмкости (в зависимости от модели) вмещается от 200 до более чем 3000 л воды.

    Нагретый теплоноситель из котла поступает в накопительный бак, покрытый теплоизоляционным слоем. Внутри емкости теплоаккумулятора горячая вода сохраняет температуру в течение 5-18 часов. Сразу после отключения котла, выступающего основным источником тепловой энергии, вода в системе отопления начинает остывать. Недостаток тепла компенсируется за счет нагретого и сохраненного в буферной ёмкости теплоносителя.

    Описанный принцип работы используется по-разному. Так, теплоаккумулятор в системе отопления с твёрдотопливным котлом устанавливается по нескольким причинам:

    • после отключения ТТ котла по причине прогорания дров или угля, в ночное время суток, обогрев здания продолжается;
    • перегрев и закипание теплоносителя (частое явление при работе ТТ котла) исключается;
    • при установке накопителя с контуром ГВС, можно обеспечить горячее водоснабжение дома;
    • бак с двумя теплообменниками может одновременно подключаться к котлу, системе горячего водоснабжения и солнечным коллекторам или геотермальному насосу.

    Подключение буферной емкости к электрокотлу используют с несколько другой целью — с двух тарифным счетчиком. Плата за электричество по «ночному тарифу» существенно снижается. Теплоаккумулятор устанавливают с таким расчетом, чтобы нагреть его в период льготного тарифа на электроэнергию. Экономия при грамотном расчете теплоаккумулятора составит не менее 30%, по сравнению с обвязкой электрокотла без буферной емкости.

    В случае параллельного подсоединения электрического и твердотопливного котла в единую сеть отопления, накопительный бак играет роль теплоаккумулятора и гидравлического разделителя.

    Для простоты расчетов объём бака и определение расхода теплоносителя высчитывают по следующей таблице:

    Жилая площадь / время автономной работы

    8 час

    10 час

    12 час

    14 час

    16 час

    100 м²

    587 л

    734 л

    881 л

    1028 л

    1175 л

    150 м²

    880 л

    1101 л

    1321 л

    1542 л

    1762 л

    200 м²

    1174 л

    1468 л

    1762 л

    2056 л

    2350 л

    Как подключить буферный накопитель к котлу

    Чтобы выполнить правильную обвязку необходимо хорошо понимать, как устроен бак. Внутри накопитель — это пустая бочка. В верхней части присутствуют два патрубка для подключения к теплогенератору и системе отопления. Внизу присутствуют аналогичные отводы, для обратки.

    Правильная обвязка котла с буферной емкостью должна обеспечить соблюдение нескольких условий:

    • нагретый теплоноситель в баке должен двигаться по направлению к системе отопления и вниз;
    • не допускается, чтобы охлажденную жидкость, находящуюся внизу ёмкости, выдавливало наверх.

    Схема отопления с теплоаккумулятором в частном доме предназначена справиться с описанными выше задачами. Проектирование и изготовление обвязки — это сложный процесс, требующий определенных инженерных навыков.

    Обвязка теплоаккумулятора с одним котлом

    Существуют отличия в подключении буферной емкости в самотечной и с принудительной циркуляцией теплоносителя в системе. Разница заключается в нескольких аспектах, влияющих на схему обвязки:

    Теплоаккумулятор в системе отопления с естественной циркуляцией необходимо расположить выше уровня радиаторов отопления. Компенсация давления осуществляется за счет мембранного или открытого расширительного бака.

    Монтаж теплоаккумулятора к твердотопливному котлу осуществляется с применением предохраняющей и регулирующей арматуры. Обязательно устанавливают сепаратор воздуха, расширительный бак мембранного или открытого типа, трехходовой клапан, узел безопасности (манометр, сбросовый клапан, воздухоотводчик).

    Схема буферной ёмкости с двумя котлами

    Принцип обвязки во многом напоминает рассмотренный выше. Используется параллельное подключение электрокотла и твердотопливного котла. Подача теплоносителя осуществляется следующим способом:

    • твердотопливный котел устанавливается как основной источник тепла;
    • на подачу через трехходовой клапан с электроприводом, подключенный к термостату, ставится электрокотел;
    • после устанавливаются сепаратор воздуха и циркуляционный насос;
    • выполняется монтаж буферной емкости на отопление;
    • на обратку монтируют узел подпитки, модуль защиты от холостого хода, мембранный бак.

    Если планируется монтаж многовалентной системы отопления, следует использовать гидрострелку. Обвязка твердотопливного котла с теплоаккумулятором и электрическим котлом работает следующим образом:

    • основным источником тепла остается котел на твёрдом топливе;
    • после прогорания дров и остывания теплоносителя, какое-то время нагрев поддерживается за счет буферной емкости;
    • как только температура нагрева падает до предельных значений, включается электрокотел.

    Возможно подключение бойлера косвенного нагрева к теплоаккумулятору, с встроенным змеевиком ГВС. Для обеспечения достаточного количества тепла запас мощности котла должен составлять не менее 50%. Для дома с площадью 200 м², котел должен быть мощностью не менее 40 кВт. Такой производительности будет достаточной, чтобы прогреть систему отопления и зарядить теплоаккумулятор.

    Варианты подключения теплоаккумулирующей ёмкости

    Обвязка твердотопливного котла с теплоаккумулятором

    Оптимальная схема обвязки твердотопливного котла с теплоаккумулятором подразумевает параллельное подключение буферной ёмкости к отопительному контуру. Резервуар устанавливается между котлом и потребителями, в качестве которых обычно выступают радиаторы или система тёплых полов. Предложенная в статье схема является наиболее простой и в то же время исключает возможность возникновения любых нештатных ситуаций, способных вывести из строя какой-либо из важных узлов системы.

    Естественная или принудительная циркуляция?

    Система отопления (СО) с твердотопливным котлом рассчитывается на один из двух принципиально различных режимов работы. В зависимости от характера движения теплоносителя, СО бывает с естественной (ЕЦ) и принудительной (ПЦ) циркуляцией. Естественный ток воды в трубах происходит за счёт разницы в физических свойствах горячей и холодной воды. Жидкость с большей температурой имеет и больший объём, вследствие чего она постоянно вытесняет менее нагретую воду. Если правильно рассчитать диаметры труб и все необходимые уклоны, то теплоноситель будет иметь достаточную скорость движения, чтобы полноценно передавать тепло с котла на радиаторы.

    В системах с принудительной циркуляцией за интенсивность перемещения воды по трубам отвечает циркуляционный насос. Наибольшей безопасности и эффективности работы отопительного контура с теплоаккумулятором (ТА) можно достичь включением сразу двух таких насосов. Один устанавливается между котлом и ТА, а второй — после ТА на линии подачи или оттока теплоносителя (до или после батарей). Размещение двух насосов практикуется не случайно. Это позволяет свести к минимуму образование конденсата в теплогенераторе, а также достичь высокого качества теплообмена между горячей водой в котле и батареями в доме.

    Чтобы получить аналогичное КПД от теплосистемы с естественной циркуляцией, требуются очень точные гидравлические расчёты. Особенно много подводных камней возникает, когда в схему включается тепловой аккумулятор. Дополнительная буферная ёмкость имеет большой потенциал запасать энергию. Если этот потенциал направить не в то русло, то он начнёт расходоваться на понижение эффективности теплообмена. А это напрямую будет влиять на расход топлива и увеличит ежегодные затраты в отопительный сезон.

    Таким образом, чтобы не переплачивать каждый год лишние деньги на топливо для котла, лучше сразу выбрать систему с принудительной циркуляцией. Отопление на ЕЦ теоретически может быть рассчитано с производительностью, сопоставимой с эффективностью ПЦ, но для этого придётся полностью положиться на профессионализм монтажной бригады. На практике только небольшое количество специалистов способны изготовить такой качественный гидравлический контур с ЕЦ и теплоаккумулятором.

    Оптимальная схема обвязки твердотопливного котла с ТА

    Ключевыми пунктами в проектировании хорошей системы являются её безопасность и высокий КПД. За надёжность работы и исключение потенциально опасных случаев в любой СО отвечает так называемая группа безопасности. Она состоит из трёх элементов:

    1. Предохранительный клапан для сброса излишков давления
    2. Манометр для визуального контроля давления
    3. Воздухоотводчик для автоматического удаления воздуха из системы

    Группа безопасности выглядит как металлический трезубец, и каждым «зубом» в нём является один из перечисленных выше приборов. Она устанавливается первой, на трубе подачи горячего теплоносителя. До группы безопасности нельзя размещать ничего, никаких клапанов, кранов или других элементов. Следующим элементом на подаче устанавливается тройник для создания малого контура котла.

    Малый контур системы отопления

    Задача малого контура заключается в том, чтобы повысить температуру теплоносителя, входящего в котёл по обратному трубопроводу. После группы безопасности размещается тройник. Он разделяет поток на две части — одна движется дальше к теплоаккумулятору, а вторая по дополнительной трубе направляется сразу в канал обратки через трехходовой смесительный клапан.

    Этот клапан имеет терморегулятор, который связан с температурным датчиком, размещённым непосредственно перед входом обратного контура в котёл. Когда температура теплоносителя на возврате в котёл низкая, клапан полностью открыт и вода движется только по самому короткому пути, не доходя до холодного буферного бака. При получении сигнала от температурного датчика, что вода на обратке достигла 60 °С, клапан понемногу закрывается и пускает теплоноситель уже на ТА и в контур с радиаторами.

    Чем больше прогревается вода, тем большее её количество идёт на тепловой аккумулятор и в батареи и тем меньше её движется по короткому контуру с клапаном. За это отвечает терморегулятор в клапане, который полностью закрывает короткий контур, когда охлаждённая вода из СО на входе в котёл достигает приемлемой температуры. Включение в схему трёхходового клапана с терморегулятором защищает котёл от холодного теплоносителя на обратке, который при больших объёмах гидравлического контура достаточно долго остаётся холодным.

    Без такой защиты на входе в теплогенератор продолжительный период поступает охлаждённая вода. Вследствие чего в котле образуется и скапливается значительное количество конденсата. Опасность конденсата в том, что он содержит определённое количество кислоты. Неправильная обвязка приводит к постоянному воздействию этой кислой среды на металлический корпус теплогенератора. Несмотря на низкую концентрацию, кислый раствор при непрерывном контакте с металлом способен разъесть корпус всего за один сезон.

    Между трехходовым смесительным клапаном и точкой входа обратного контура в котёл находятся ещё два устройства. Первое — это циркуляционный насос, ответственный за перемещение теплоносителя по малому кругу. А ближе всего к котлу находится расширительный бак или экспанзомат. Данное устройство выполняет функцию принятия на себя излишков давления в системе. Так как внутри бака вода находится под давлением, он способен не только принимать излишки давления, но и восстанавливать его недостаток, приводя тем самым систему в баланс. Его нужно включать обязательно через кран или вентиль, чтобы можно было при необходимости безболезненно снять устройство для замены или ремонта.

    Подключение теплового аккумулятора и батарей

    После разветвителя малого контура труба подачи теплоносителя входит в верхнюю точку теплоаккумулятора. Снизу из бака выходит труба обратного круга и подключается к трёхходовому клапану. Таким образом, контур между котлом и ТА замыкается. После бака на подаче в радиаторный контур устанавливается трёхходовой распределительный клапан. Дополнительная труба, идущая к каналу обратки радиаторного круга, соединяется с ним тройником.

    Распределительный клапан, в отличие от смесительного устанавливается для частичного подмеса охлаждённого теплоносителя в трубопровод подачи. Если теплоноситель в системе горячий и ТА заряжен полностью, клапан минимизирует забор подогретой воды из буферной ёмкости. Он возвращает остывшую жидкость обратно в подачу, направляя её через тройник по трубе в клапан. Для этого к клапану подключается температурный датчик, который размещается сразу после второго циркуляционного насоса (ЦС) в радиаторном контуре.

    ЦС монтируется либо на подаче, либо на обратке. Принципиального значения нет. Главное, чтобы он шёл после клапана, если он на трубе горячего контура. Либо перед тройником, если включение насоса осуществляется на трубе возврата охлаждённого теплоносителя. Этот насос нуждается в своевременном автоматическом выключении. С помощью двухпозиционного термостатического переключателя. Если в системе используются пластиковые трубы, их нужно защитить от расплавления перегретым теплоносителем.

    После насоса на подаче устанавливается термостат, который отслеживает температуру входящей в радиаторный контур воды. При перегреве буферной ёмкости выше 100 °С и клапан по каким-то причинам даст сбой, то из ТА будет постоянно забираться слишком горячий теплоноситель. Термостат в штатном режиме работы системы позволяет насосу качать воду, но, когда жидкость превышает допустимые температурные показатели, температурный датчик срабатывает и переключатель размыкает контакт, идущий на насос, останавливая движение в контуре. Одновременно подаётся сигнал на звонок, который оповещает хозяина дома о необходимости срочной остановки котла.

    Далее, по ходу трубопровода, размещается необходимое количество радиаторов для качественного прогрева всех помещений частного дома. В системе с тепловым аккумулятором все описанные выше узлы и элементы имеют важное значение. Функция каждого направлена на повышение КПД теплосистемы и обеспечение должного уровня безопасности. Серьёзного подхода также требует процесс выбора ТА. Рекомендуем устанавливать тепловые аккумуляторы Термико, так как этот производитель выпускает очень долговечные и прочные буферные ёмкости. Более дешевые или, тем более, самодельные резервуары здесь ставить не следует. Постоянный высокий показатель давления в гидравлическом контуре способен продолжительное время выдерживать только качественный заводской теплоаккумулятор.

    Обвязка твердотопливного котла отопления — схема с теплоаккумулятором и без

    Сегодня посмотрим, как делается обвязка твердотопливного котла отопления схема с теплоаккумулятором и без оного.

    Вообще, мы уже с вами разбирали, как производится обвязка твердотопливного котла отопления. Схема с теплоаккумулятором отличается от указанной тем, что здесь наличествует собственно тепловой аккумулятор и трехходовой клапан подмеса.

    Простая схема обвязки твердотопливного котла отопления

    Как уже отмечалось выше, схема обвязки для твердотопливного котла максимально простая и содержит следующие элементы:

    1. Теплогенератор – твердотопливный котел.
    2. Группа безопасности на выходе ТТ котла.
    3. Подающий трубопровод – металлический участок (в случае ПП труб СО).
    4. Циркуляционный насос на обратке котла.

    Из всего этого стоит пояснить лишь 4 основных момента:

    1. Группа безопасности ставится на выходе котла и не может быть отделена от котла никакой запорной арматурой.
    2. Металлический участок на выходе из котлы (примерно 2-3 метра) необходим для того, чтобы в случае использования полипропиленовых труб в системе отопления они не были повреждены при закипании ТТ котла.
    3. Циркуляционный насос в обязательном порядке должен быть подключен к ИБП и АКБ. В противном случае при отключении электричества ТТ котел легко перегреть и «вскипятить» систему.
    4. Иногда логично добавить в стандартную систему так называемую «буферную емкость». Это не ТА, это буфер между ТТ котлом и системой отопления.

    Что касается буферной емкости, то про нее уже подробно писали и вроде все «разжевали» — смотрите соответствующие материалы в категории «Твердотопливные котлы».

    Стоит только сказать, что при наличии буферной емкости появляется возможность использования ТТ котла совместно с теплыми жидкостными полами в доме.



    Схема обвязки твердотопливного котла с тепловым аккумулятором

    Фактически это та же обвязка твердотопливного котла отопления. Схема с теплоаккумулятором добавляет сюда сам тепловой аккумулятор и трехходовой клапан подмеса.

    Если мы используем такую схему, то стоит также прояснить еще 3 момента в дополнение к тем, что были уже описаны для стандартной ТТ схемы:

    1. Основная функция трехходового узла подмеса – следить за температурой в системе отопления и добавлять в нее горячую воду из теплоаккумулятора.
    2. Чтобы нагревать объем воды в тепловом аккумуляторе, нужно использовать твердотопливный котел избыточной мощности.
    3. Объем теплового аккумулятора подбирается исходя из объема внутренних помещений дома и степени его утепленности.

    Итак, если вы хотите нагревать теплоаккумулятор ТТ котлом примерно номинальной мощности, то вас ждет разочарование. Скажем для дома в 200 квадратных метров вы поставили ТТ котел на 20 киловатт и к нему теплоаккумулятор на 2,5 тонны, то есть объемом на 2 500 литров или 2,5 кубометра.

    Мощности твердотопливного котла с такими характеристиками хватит, чтобы отапливать хорошо утепленный дом указанной площади. Но не хватит, чтобы одновременно отапливать дом и еще нагревать теплоноситель в теплоаккумуляторе.

    Для этой цели вам понадобится ТТ котел с минимальной мощностью в 40 кВт. А еще лучше в 50-60 кВт. Таким котлом вы относительно быстро нагреете воду в ТА и далее уже температуру в системе будет поддерживать трехходовой узел подмеса.

    Примечание. Вообще-то, нагреть ТА можно будет и ТТ котлом в 20 кВт. Но если котлом в 60 кВт вы нагреете такой объем за один подход, то 20-тикиловаттный котел вам придется «жарить» круглые сутки.

    Подключение буферной емкости и ее использование

    Буферная емкость позволяет накапливать много тепловой энергии, в большом объеме нагретого теплоносителя. Затем отдавать ее в систему отопления дома постепенно, с помощью особенной обвязки. Использовать твердотопливный котел с буферной емкостью значительно удобней, комфортно.
    Можно топить редко и помногу.

    Фактически, буферная емкость с обычным твердотопливным котлом сейчас конкурирует с пеллетным автоматизированным котлом, или с различными модификациями твердотопливного котла на большую загрузку (т. н. длительного горения).
    Какие имеются плюсы и минусы, в чем недостатки вариантов – далее…

    В чем же особенность применения теплоаккумулятора и как его подключить правильно, чтобы использование было комфортным и безаварийным?

    Схема подключения (обвязки) буферной емкости с твердотопливным котлом

    На схеме твердотопливный котел и буферная емкость.
    Схема упрощенная, не указаны краны, термометры, манометры и др.

    Применены два трехходовых клапана.

    Первый клапан включен в контур котла. Он предохраняет котел от низкой температуры теплоносителя (от работы ниже точки росы и увлажнения…). Клапан обязателен, так как с буферной емкостью работа кола в неблагоприятном «холодном» режиме продолжительная.

    В данной схеме применяется смесительный клапан (смешивает жидкости). Направление движения жидкости по байпасу указано стрелкой.
    Клапан управляется термоголовкой, датчик которой расположен на обратке котла.

    Клапаном поддерживается температура на обратке котла больше чем 60 градусов.

    Второй клапан находится в контуре радиаторов. Он поддерживает температуру в радиаторах по желанию пользователя. Часть обратки от радиаторов через клапан может направляться на подачу.

    Здесь применяется разделительный клапан (разделяет потоки). Направление движения жидкости через байпас указано стрелкой. Датчик термоголовки радиатора размещается на подаче на входе в радиаторную сеть.

    Следует обратить внимание на расположение насосов. Только с таким расположением насосов относительно трехходовых клапанов обеспечивается их работа.

    Но насосы могут располагаться и на подающей ветви, принципиальной разницы нет.

    Твердотопливный котел не автоматизирован, его работа должна контролироваться человеком по показаниям термометров, которыми снабжается буферная емкость. А также желательно установить термометр на трубопроводе на подаче в радиаторную сеть (в месте расположения датчика термоголовки).

    Используется температурное реле в контуре радиаторов. Оно защищает пластиковые трубопроводы радиаторной сети от слишком высокой температуры. Настраивается на 85 градусов. Отключает насос радиаторного контура и включает звуковой сигнал (звонок), который предупреждает пользователя о срочной необходимости потушить горение в котле.

    В сеть параллельно радиаторам может быть включен контур теплого пола.
    Какие схемы используются в теплом полу

    Вода ГВС нагревается во встроенном в емкость теплообменнике.

    Другие схемы обвязки

    Схема включения (обвязки) буферной емкости с использованием автоматического управления трехходовым клапаном с помощью сервопривода. Здесь используются одинаковые смесительные клапаны, в контуре радиаторов клапан установлен на подаче.

    Схема подключения теплоаккумулятора к твердотопливному котлу с использованием автоматики управления температурой радиаторов. Используется датчик температуры на подающей ветви на радиаторы и информация с комнатных термостатов. А также управление насосом радиаторов (отключение) в случае критического повышения температуры.

    Режим топки и объем емкости

    Кроме твердотопливного котла буферная емкость будет полезной с электрокотлом, если подключен дешевый ночной тариф электричества. Тогда заряжать теплоаккумулятор можно ночью.

    Объем теплоносителя: специалисты рекомендуют примерно тонну воды на 200 м кв. утепленного дома. Если больше – неудобно, долго заряжать. Меньше – чаще топить. При таком объеме топка примерно раз в сутки в средние морозы или реже.

    Количество энергии которое может накапливать теплоаккумулятор в зависимости от емкости

    Продолжительность топки напрямую будет зависеть от мощности твердотопливного котла. Рекомендуется с буферной емкостью использовать более мощный котел, чем подобранный по теплопотерям. Возможно использование котла в 2 – 3 раза мощнее, что увеличивает комфортность использования, укорачивает топку.

    Как правило, с режим топки выбирают по опыту, таким образом, чтобы разогревать теплоноситель до 80 градусов. При этом радиаторная сеть работает в низкотемпературном режиме 50 – 60 градусов. Общее остывание теплоносителя на 20 – 40 градусов в течении суток обеспечивает компенсацию потери тепловой энергии домом. Количество секций радиаторов подбирается на низкотемпературный режим обогрева.

    как подобрать радиаторы отопления для дома по мощности, виду

    Подбор насосов и балансировка

    Чтобы емкость работала правильно, у нее вверху должна находиться более теплая вода. Она же сразу забирается в радиаторную сеть. После начала топки радиаторы нагреваются сразу.
    Но для этого вода по емкости должна двигаться сверху вниз. Т.е. в контуре котла расход должен быть больше. Как правило, это достигается даже одинаковыми насосам и одинаковым режимом работы (в контуре котла сопротивление меньше). Или в контуре радиаторов ставится дросселирующий кран.

    Давление в системе с буферной емкостью делается пониженное – 0,7 -1,5 атм. Гидроаккумулятор подбирается объемом – 12% от объема воды в системе.

    Важно. Насос контура котла нужно отключать после того как котел прогорит. Иначе произойдет ускоренное охлаждение теплоносителя через теплообменник котла и дымоход. Удобно сделать автоматику на отключение после снижения температуры в котле. В любом случае, выключатели двух насосов нужно расположить удобно на стене в месте обслуживания отопления, так как пользоваться отключением насосов придется часто.

    Преимущества применения тепловых аккумуляторов

    Помимо всего прочего, буферная емкость позволяет эксплуатировать твердотопливный котел в оптимальном режиме. Сжигание дров (угля) производится с наибольшей подачей воздуха, максимально эффективно (с наибольшим КПД), с наибольшей температурой, при этом образуется меньше СО, смолы и недогоревшей золы (сгорает). Все режимы с ограничением подачи воздуха являются не оптимальными для горения.

    В продаже можно встретить множество дорогих буферных емкостей от Европейских производителей. Но местного производства обойдутся в 2 – 3 раза дешевле. Заказывают часто из нержавейки. Делают теплоаккумуляторы и отдельные мастера, «гаражная» емкость из черного металла 3 – 4 мм будет дешевой, но сколько времени ее можно эксплуатировать под давлением…

    • Система с твердотопливным котлом и буферной емкостью отличается значительными первоначальными затратами. Но в дальнейшем отопление дровами или (и) углем наиболее дешевое, а комфортность повышенная. В схему «просится» электрический котел, обеспеченный дешевым тарифом, что только повысит комфортность отопления.
    • Пеллетный котел автоматизированный требует обслуживания, как правило, раз в неделю. Но он еще дороже сам по себе, чем первая схема, и топливо также дорогое.
      Чем выгоднее отапливать частный дом
    • Так называемые «котлы длительного горения» с большим объемом загрузки, в целом, имеют массу недостатков, сложны и дороги (хоть и не настолько как первые схемы), рекомендованы быть не могут.
      Подробнее Какие встречаются котлы длительного горения

    схема обвязки с буферной емкостью

    Котлы твердотопливные, в отличие от газовых либо электрических, зачастую не оборудуются группой безопасности, циркуляционным насосом, приборами управления и регулирования. В этой связи обвязка твердотопливного котла отопления — важнейшая процедура, от которой зависит эффективность и безаварийность работы отопительной системы дома. Именно по этой причине следует включить в схему установки котла приборы и отдельные узлы, обеспечивающие бесперебойную и безопасную работу отопителя, защиту его в непредвиденных обстоятельствах.

    Назначение и особенности обвязки

    Получение тепловой энергии в твердотопливных котлах осуществляется путем сгорания твердого топлива, однако, это не единственное их отличие от других теплогенераторов, например, с электрическим питанием.

    ТТ-котлы обладают двумя основными особенностями:

    • повышенной инерционностью, выражающейся в невозможности одномоментно прекратить горение в камере сжигания;
    • возникновением в топливном отсеке конденсата, обусловленном поступлением в бак котла холодного теплоносителя.

    Обвязка котлов выполняется не только для обеспечения безопасного и рационального режима работы системы, она также:

    • следит за наличием требуемого количества теплоносителя;
    • распространяет разогретую жидкость по приборам отопления, сохраняет оптимальную температуру;
    • контролирует давление в системе, оберегая отопитель и контуры от воздействия критических давлений;
    • стравливает воздух, не допуская образования воздушных пробок;
    • не допускает засорения трубопровода;
    • регулирует продолжительность нагревания;
    • посредством насосного оборудования распространяет теплоноситель по контурам с различными настройками.

    Обвязка котла служит обеспечением безопасного режима работы системы

    Таким образом, каждый элемент обвязки имеет важнейшее значение для работы котла, а при перегрузках контролирующий прибор останавливает циркуляцию.

    Как правильно сделать обвязку твердотопливного котла? Основное требование, которому необходимо неукоснительно следовать — это соблюдение максимально допустимой разности температур подачи и обратки в 20°С. Повышение дельты неминуемо приведет к возникновению конденсата.

    Не менее важным является и величина допустимых значений давления. Для слежения за допустимыми колебаниями температуры и давления в схему обвязки обязательно включаются необходимые контролирующие приборы, функционирующие в автоматическом режиме.

    Наиболее удобным считается принудительный тип циркуляции, предоставляющий для контроля широкие возможности. Такой вариант также прост в монтаже.

    Естественная циркуляция позволяет устанавливать средства автоматического контроля, не требующие подключения к электросети.

    Недостатками последнего варианта можно назвать:

    • затрудненность выдерживания температурного режима в различных частях контура;
    • потребность в установке труб большего диаметра, так как для естественной циркуляции характерен безнапорный режим течения теплоносителя;
    • необходимость в расположении труб строго под определенным углом к отопительным приборам, благодаря чему обеспечивается перемещение теплоносителя под воздействием гравитационных сил.

    Такой способ может быть реализован только в одноконтурных сетях малой протяженности, например в одноэтажном доме. В противном случае часть радиаторов будет получать уже ставший холодным теплоноситель.

    Чтобы правильно обвязать твердотопливный котел нужно минимизировать количество запорной арматуры, являющейся для перемещения теплоносителя лишним препятствием. Расширительный бачок необходимо разместить в высшей точке контура.

    Схемы обвязки

    Обвязка ТТ котла выполняется несколькими способами. Выбор в пользу одной из них диктуется индивидуальными особенностями: количеством комнат, числом отопительных контуров, местом расположения котла и его типом. Также здесь играет роль и финансовый вопрос.

    С естественной циркуляцией в системе открытого типа

    Такая схема обвязки твердотопливного котла, иное название которой «гравитационная» является наиболее распространенной.

    Ее преимущества:

    • высокая производительность;
    • упрощение конструкции и монтажа;
    • безопасность;
    • относительно небольшие затраты на приобретение необходимых деталей;
    • энергонезависимость — даже при отсутствии электроэнергии нагрев теплоносителя и его распространение по радиаторам не прекратится.

    Схема обвязки с естественной циркуляцией в системе открытого типа

    Подключение котла согласно такой схеме вызовет определенные сложности в управлении системой, а именно — снижение возможности контроля температуры теплоносителя. Увеличивается расход топлива, воздух из расширителя может просочиться в трубы, что приведет к их постепенной коррозии.

    Как правильно обвязать по данной схеме? При обвязке твердотопливного котла в соответствии с такой схемой, перепад высоты между батареями и котлом должен быть равен не менее 0,5 м, что служит гарантией беспрепятственной циркуляции жидкости.

    Необходимо свести к минимуму количество запорной арматуры, уменьшающей внутренний диаметр магистрали, из-за чего снижается циркуляция теплоносителя.

    В процессе установки труб нельзя забывать о необходимости придания уклона в сторону перемещения жидкости, который должен составлять порядка 5-7 мм на каждый метр. Для более активного движения теплоносителя диаметр труб следует подбирать немного большим, нежели требуется по расчету.

    С естественной циркуляцией в системе закрытого типа

    Котел отопления обвязывается по такой схеме с использованием мембранного бака, располагающегося на уровне «обратки». Объем этого бака должен быть равным примерно 10% от полного объема находящейся в системе жидкости.

    Помимо бака потребуется установка на выходе системы также и предохранительного клапана, подключающегося к домашней канализационной сети, а также «воздушника». Эти два элемента могут ставиться как отдельно друг от друга, так и быть связанными в один узел, образуя группу безопасности.

    Схема обвязки с естественной циркуляцией в системе закрытого типа

    С буферной емкостью

    Буферная емкость ставится исходя из следующих соображений.

    При закрывании в камере горения шибера происходит тление древесины (наиболее часто использующегося вида твердого топлива), что влечет к повышению содержания в продуктах горения угарного газа и загрязнению атмосферного воздуха. Потому топливный котел должен работать не на минимальной, а на средней либо полной мощности, скапливая при этом излишки тепла в аккумуляторном баке.

    После того как дрова прогорели и погасли, находящейся в накопителе энергии хватит для обогрева дома на протяжении определенного времени. Продолжительность зависит от объема накопителя с баком.

    Если рассмотреть вопрос с другой стороны, то при максимальном горении значительно увеличивается температура теплоносителя, а вместе с ней, соответственно, и расход топлива, что не может устраивать большинство домовладельцев. Решение такой проблемы одно — установить буферную емкость и включить ее в схему обвязки твердотопливного котла в качестве теплоаккумулятора, устанавливающегося между отопительным контуром и котлом.

    Схема системы отопления с буферной ёмкостью

    Теплоаккумулятор разделяет систему на две части: отопительный контур и саму обвязку теплогенератора. Включение в схему аккумулятора тепла позволяет также создать резерв нагретого теплоносителя для непредвиденных ситуаций.

    При максимальном горении в топке буферная емкость загружает тепло в себя, становясь своеобразным аккумулятором, а при ослабевании горения или затухании передает его в отопительную сеть.

    Регулирование температуры подающегося в батареи теплоносителя осуществляется посредством второго циркуляционного насоса и смесительного трехходового клапана. После затухания дров в топке на протяжении нескольких часов не нужно добавлять топливо в котел, так как все это время отопление дома будет осуществлять буферная емкость. Продолжительность обогрева зависит от ее вместительности и температуры нагрева.

    Для эффективной и бесперебойной работы твердотопливного котла с буферной ёмкостью необходимо, чтобы его мощности хватало и для обогрева помещений, и для загрузки аккумулятора. Исходя из опыта, мощность котла должна быть вдвое выше расчетной. Еще один момент: производительность насосов следует подбирать с таким расчетом, чтобы котловой контур обладал несколько большим расходом протекающей жидкости, чем контур отопительный.

    Бак, в зависимости от своих конструктивных особенностей, также может в некоторой степени выполнять роль коллектора: отправлять наиболее горячий теплоноситель в батареи, а менее нагретый — в теплый пол.

    Коллекторная схема

    Такой способ обвязки котла является одним из видов двухтрубной системы, при которой на каждый отопительный прибор приходится отдельный контур.

    Коллекторы представляют собой небольшие трубки с одним входным отверстием и несколькими выходными. Трубки подключаются к выводящему/подающему патрубкам теплогенератора.

    Использование конструкции такого типа позволяет с высокой точностью регулировать температуру в любом устройстве. Подобная схема обвязки ТТ котла самая дорогостоящая, потому как требует солидного вложения средств в запорную арматуру и материалы, выполнения сложных монтажных работ. Но несмотря на большие затраты отопительная сеть будет работать в режиме максимального энергосбережения.

    Схема соединения твердотопливного котла с баком аккумулятором и баком ГВС

    Как сделать обвязку котла по коллекторной схеме и каковы принципы ее действия? Принцип работы данной схемы заключается в распределении теплоносителя по отопительным приборам посредством коллектора, на котором установлены клапаны, краны, средства измерения и прочие, требующиеся для контроля элементы.

    Обвязывать отопительную систему таким достаточно нелегким и дорогостоящим способом лучше под руководством специалиста, который поможет составить схему и приобрести все необходимые материалы в требуемом количестве. Коллекторный способ обвязки позволяет значительно облегчить управление, текущее содержание и надзор за ней, а потраченные на покупку оснастки и приборов средства в скором времени возвращаются.

    С косвенным водонагревателем

    Выполнить обвязку котла на твердом топливе с использованием бойлера горячего водоснабжения можно для всех типов систем отопления, в том числе и с твердотопливным, и с электрокотлом.

    Специальная емкость (бойлер) подключается к системе горячего водоснабжения и водопроводу, в магистраль подачи теплового агента бойлера устанавливается змеевик. При прохождении по этому контуру с подсоединенной специальной емкостью нагретый теплоноситель отдает свое тепло воде.

    Обвязка котла на твердом топливе с использованием бойлера

    Часто бойлер косвенного нагрева оснащается ТЭНами, использование которых позволяет получать горячую воду в теплый период года.

    Заключение по теме

    Рассмотренные выше способы обвязки широко применяются по причине своей простоты и надежности, а также из-за того, что большинство работ можно выполнить своими руками. Способов обвязки твердотопливного котла и электрокотла существует много, а выбирать наиболее подходящий из них следует с учетом собственных пожеланий и местных условий. В любом случае, следует отойти от давно устаревших материалов и выполнять обвязку котла полипропиленом, обладающего всеми необходимыми свойствами для успешного функционирования системы.

    Видео по теме:

    Схема подключения (обвязки) буферной емкости с твердотопливным котлом

    Практика показала, чтобы твердотопливное котельное оборудование работало с соответствующим паспортным данным КПД, требуется его эксплуатация в режиме, приближенном к максимальному возможному. Автоматическая регулировка, связанная с уменьшением количества подаваемого в топку воздуха, позволяет увеличить продолжительность горения одной закладки. Но, горение топлива в обедненной кислородом атмосфере приводит к снижению его теплоотдачи. То есть, часть тепла попросту вылетает в трубу.

    Схема подключения буферной емкости с твердотопливным котлом позволяет обеспечить стабильную работу в таком режиме и не тратить лишнее топливо.

    Обвязка твердотопливного котла с буферной емкостью

    В дополнение к приборам, используемым в традиционной схеме подключения, потребуется еще один циркуляционный насос и буферная емкость (тепловой аккумулятор). По своей сути, обвязка такого типа позволяет сформировать двухконтурную систему отопления, при которой теплоноситель, нагреваемый котельным оборудованием, не поступает непосредственно в радиаторы. По основной сети циркулирует вода, нагреваемая именно в теплообменнике.

    Приведенная схема работает следующим образом:

    1. Теплогенератор работает в режиме максимальной мощности с высоким КПД.
    2. В течение горения закладки дров, вода циркулирует по малому контуру — котел-теплоаккумулятор. В этот период обменный бак набирает тепловую энергию, отдавая только требуемую ее часть в радиаторы.
    3. Теплоноситель основного контура нагревается за счет теплообмена в тепловом аккумуляторе, способном поддерживать стабильную температуру длительное время.
    4. При прогорании закладки топлива отопление функционирует только за счет накопленной в буфере тепловой энергии. Это позволяет отказаться от необходимости добавлять дрова или уголь, температура в системе и так будет поддерживаться на требуемом уровне.

    Циркуляция в основной сети обеспечивается дополнительным насосом. А при помощи установленного трехходового клапана можно регулировать температуру теплоносителя на подаче.

    Время поддержания работоспособности отопления при затухании зависит от объема включенного в систему накопителя. Для дома площадью 200 квадратов потребуется теплоаккумулятор на 1 м3 и более. Такого запаса хватит на 3-4 часа работы.

    Особенности подбора оборудования для обвязки ТТ котла с теплоаккумулятором

    Чтобы система работала эффективно и экономно, учитывайте следующие моменты:

    • Котел должен обладать существенным запасом по тепловой мощности. В режиме активного горения он должен обеспечивать и отопление дома, и загрузку (накопление энергии) в буфере. Рекомендовано использовать оборудование с 2-кратным резервом по теплоотдаче.
    • Скорость циркуляции теплоносителя в малом контуре (котел-буфер) должна быть выше, чем в основной сети. Подбирайте циркуляционные насосы с учетом этого требования по производительности.

    Схема подключения твердотопливного котла с буферной емкостью позволяет упростить управление, поддерживать стабильную комфортную температуру в помещении при сокращении расхода топлива. Дополнительное оборудование окупается за 2-3 сезона.

    схема как сделать своими руками




    Содержание

    1. Что такое обвязка, ее задачи и виды
    2. Обвязка по схеме с естественной циркуляцией
    3. Система отопления с принудительной циркуляцией
    4. Обвязка с использованием резервного котла

    Введение

    Система отопления, помимо твердотопливного котла, содержит в себе еще множество элементов. Правильно подключить и настроить все элементы этой системы не простая задача. В данной статье мы разберем различные схемы подключения, взвесим достоинства и недостатки каждой из них, разберем различные нюансы и тонкости. Надеюсь, данная статья поможет вам безопасно и эффективно обвязать твердотопливный котел своими руками.


    Что такое обвязка, ее задачи и виды

    Итак, что же такое обвязка? Так называют процесс наиболее эффективного и безопасного подключения котла на твердом топливе к системе отопления дома.


    Для продления срока службы и обеспечения безопасной работы твердотопливного котла, необходимо контролировать такие параметры как давление и температура во избежании перегрева. Стальные теплообменники помимо всего прочего чувствительны к температуре теплоносителя в обратной линии, которая должна быть не ниже 50-65 градусов Цельсия. Использование более холодной воды в обратной линии чревато, выпадением конденсата, что сокращает срок службы теплообменника.


    Итак, как обвязать правильно твердотопливный котел? Существуют несколько основных схем:


    • с естественной циркуляцией;
    • с принудительной циркуляцией;
    • с использованием резервного источника отопления.

    Фото 1: Обвязка твердотопливного котла и запасного электрокотла

    Давайте поподробнее остановимся на каждой из них, определим перечень устройств, необходимых для организации каждой из схем, а также плюсы и минусы присущие этим схемам.



    Вернуться к оглавлению

    Обвязка по схеме с естественной циркуляцией

    Самый простой способ это обвязка твердотопливного котла отопления – схема с естественной циркуляцией. Она не требует наличия электропитания. Циркуляция воды осуществляется посредством силы гравитации. Именно поэтому ее еще называют гравитационной.



    Фото 2: Схема обвязки гравитационного типа

    Твердотопливный котел располагается в самой нижней точке контура, а отопительный прибор (например радиатор) – в верхней. Котел нагревает воду которая по трубам поднимается до радиатора, где отдает часть своего тепла помещению и при этом охлаждается. Остывший теплоноситель спускается вниз и круг замыкается. Удельный вес охлажденного теплоносителя больше чем горячего, поэтому он стремится вниз. Таким образом появляется напор и осуществляется круговорот воды в системе отопления.


    Чем больше различаются температуры в прямой и обратной линии тем выше скорость движения воды по контуру. Но к сожалению большой разницы сложно добиться так как в подающей и обратной линиях температуры ограничены техническими характеристиками твердотопливного котла «Дон» 16, а также безопасными условиями его эксплуатации. Поэтому для обеспечения лучшей циркуляции применяются трубы большего диаметра.


    Для защиты от перегрева используется специальный контур, который обеспечивает обращение теплоносителя и потребления тепла в любом случае.


    Защиту от образования избыточного давления обеспечивает расширительный бак. Их существует два вида: открытого и мембранного типа. Недостаток применения открытых баков в том, что вода в нем обогащается кислородом, что в свою очередь вызывает коррозию стальных частей твердотопливного котла. Именно поэтому, чаще всего открытые баки применяются совместно с чугунными котлами и радиаторами. При использовании мембранного бака, появляется необходимость подключения дополнительного оборудования, такого как: воздухоотводчик, сбросной клапан и манометр для контроля за давлением.



    Фото 3: Самостоятельная обвязка твердотопливного котла

    Для обеспечения горячего водоснабжения, применяется нагревательный бак. По соображениям безопасности, на выходе из него горячей воды он должен быть оборудован термостатическим смесителем. Функция смесителя заключается в доведении температуры воды до исключающих ожоги значений. Требования к расположению нагревателя такие же как и к другим отопительным приборам – т.е. выше уровня твердотопливного котла.


    Основными достоинствам такой схемы являются простота ее конструкции и энергонезависимость. Основным минусом является то, что во время холодного старта, пока вся вода в контуре полностью не прогреется, температура в обратной линии будет ниже допустимой. Это негативно сказывается на сроке службы, к примеру, стальных отопительных котлов на твердом топливе «Сибирь» КВО. Также к недостаткам стоит отнести плохую управляемость и низкую энергоэффективность.



    Вернуться к оглавлению

    Система отопления с принудительной циркуляцией



    Круговорот теплоносителя осуществляется с помощью циркуляционного насоса. Это позволяет решить проблему низкой температуры в обратной линии, путем добавления в нее горячей воды из линии подачи. Также достигаются более комфортные условия отопления, благодаря возможности регулировки температуры в отопительных приборах. Однако есть и существенные минусы:


    • Повышается вероятность перегрева, если отопительные приборы в помещении настроены на низкое потребление тепла.
    • При отсутствии электропитания, циркуляционный насос уже не сможет выполнять свою функцию, а следовательно движение теплоносителя прекратится. Это также может привести к перегреву.

    К примеру, чтобы снизить риск аварийного повышения температуры в системе отопления, твердотопливные пиролизные котлы отопления «Траян» снабжаются внешними или встроенными аварийными теплообменниками.


    Включение в схему обвязки баков-аккумуляторов позволяет накапливать излишнее тепло и по мере необходимости отдавать его в систему отопления. Это позволяет решить несколько проблем:


    • В случае низкого потребления тепла, излишки горячего теплоносителя накапливаются для последующего использования.
    • При низком потреблении тепла, твердотопливный котел все равно работает на номинальной мощности.
    • Позволяет использовать устройства большей мощности.

    На рисунке представлена обвязка твердотопливного котла с теплоаккумулятором и циркуляционного насоса:



    Фото 4: Обвязка по схеме с принудительной циркуляцией

    Многих владельцев частных домов, проектирующих систему отопления, интересует вопрос, возможна ли обвязка твердотопливного котла полипропиленом? Использование полипропиленовых труб накладывает определенные требование на температуру теплоносителя. Специалисты советуют при использовании труб из полипропилена в системе отопления, первые 1-1.5 метра подающей линии выполнять из металла, а также использовать больший диаметр труб и термостатический клапан. Естественно следует всячески избегать перегрева твердотопливного котла.


    Выполняя обвязку подобного типа, следует учитывать, что стоимость дополнительно оборудования может быть равна и даже превышать стоимость самого твердотопливного отопительного устройства. Это не подходит тем, кто решил купить ТТ котел для отопления дома, ориентируясь на его сравнительно низкую цену.



    Вернуться к оглавлению

    Обвязка с использованием резервного котла

    Использование резервного источника отопления позволяет значительно усовершенствовать отопительную систему. В качестве запасного обычно применяются газовый или электрокотел. Резервный прибор включается в работу при прогорании топлива в основном твердотопливном котле или выходе его из строя.


    На рисунке ниже представлена обвязка, содержащая основной и резервный котел:



    Фото 5: Схема обвязки ТТ котла с резервным электрокотлом

    Котел на твердом топливе подключается к теплоаккумулятору, тепло из которого уже поступает в систему отопления и расходуется отопительными приборами. Когда твердое топливо прогорает и температура бака-аккумулятора снижается до уровня недостаточного для поддержания комфортной температуры в помещениях, термореле запускает запасной источник и начинается обогрев помещений по резервному контуру. Включение запасного котла в контур отопления осуществляется с помощью гидравлической стрелки.


    Использование основного и резервного источников не так популярно в России, но широко распространено в Европе.





    Вернуться к оглавлению


    Заключение

    Каждая из рассмотренных нами схем имеет свои плюсы и минусы. Так например гравитационная обвязка проста и не требует высоких затрат, однако обеспечивает недостаточный комфорт и небезопасные условия функционирования твердотопливного котла. В то же время схема с принудительной циркуляцией требует массу дополнительного оборудования, но обеспечивает значительно более комфортные условия отопления. Оценив все преимущества и недостатки каждой из схем, надеюсь, вы сможете выбрать наиболее подходящую именно для вашего конкретного случая.

    Определение класса для класса 237

    Аппаратура и процессы для обогрева помещений, камер, домов,
    и другие ограждающие конструкции, включая комбинации двух или
    еще теплогенераторы и комбинации теплогенератора со средствами
    для распределения нагретой им жидкости.

    Конденсатоотводчики, адаптированные для систем отопления, см. Класс 137,
    Работа с жидкостями, подклассы 171+ и класс 236, автоматические
    Регулирование температуры и влажности.

    Для методов и аппаратов обогрева помещений, камер, домов
    и другие ограждающие конструкции, где заявлен источник тепла
    быть солнечным коллектором, классификация в соответствующий подкласс
    в классе 126 «Печи и топки».

    34, Сушка и контакт газа или пара с твердыми телами; см. Примечание к определению класса для класса 34
    для линии с Классом 237.
    60, Электростанции, для электростанций, совмещенных с нагревательными приборами
    который не является системой отопления.
    62, Холодильное оборудование, в частности
    подклассы 90, 159+, 238.1+, 260 и 324.1+ для
    холодильная система сама по себе, которая может использовать теплоотвод
    часть.
    122, Жидкостные нагреватели и испарители, для котла, который может включать тепловую систему для
    кроме обогрева корпуса.
    126, Печи и печи, для нагревательных средств, которые могут обеспечивать теплом
    система обогрева.
    137, Работа с жидкостями, соответствующие подклассы, для работы с жидкостями и их распределения
    системы, не классифицируемые иным образом; особенно видеть
    подклассы 334+ для комбинаций таких систем со средствами
    нагреть систему или ее содержимое (см. (3) примечание выше).
    148, Обработка металлов, соответствующие подклассы для процессов обработки
    твердый или полутвердый металл для изменения или поддержания внутренней физической структуры
    (т.е. микроструктура) или химические свойства металла.
    165, Теплообмен,
    подклассы 58+; 201+ для комбинированного отопления и охлаждения
    процессы; подклассы 201+ для автоматического управления отоплением и
    система охлаждения; подклассы 48.1+ для установленного отопления
    и система охлаждения; подклассы 58+ для отопления и охлаждения
    система; и соответствующие подклассы для структуры для обмена
    тепло между двумя не сообщающимися жидкостями, не имеющими особенностей
    это для использования в системе отопления.
    219, Электрическое отопление, для обогрева электрическим током.
    236, Автоматическое регулирование температуры и влажности, для автоматического регулирования тепла для систем отопления
    когда система отопления конкретно не определена, модификации
    полностью относящиеся к контролю (см. (3) примечание выше).
    248, Опоры для стоек и т. Д., Приспособленные для опоры нагревательного оборудования.
    252, Композиции, в частности
    подклассы 67+ и 71+.Патенты помещены в класс 252.
    (1) заявка на добавление ингредиентов или заявка на старое соединение,
    ограничено использованием в теплоносителе, (2) процессы переноса
    тепло, включающее этапы известной системы отопления, широко перечисленные, различающиеся
    исключительно составом или используемым соединением, и (3) аппаратом с
    состав или соединение в нем, где характеристики аппарата
    состав не востребован. Предыдущие помещены в класс 252,
    Составы, даже если точки замерзания или кипения или температуры
    использования указаны.
    376, Индуцированные ядерные реакции: процессы, системы,
    и Элементы, соответствующие подклассы, в частности
    подклассы 402+ для конструкций реакторов, которые могут быть адаптированы для
    общего назначения систем отопления.
    405, Гидравлическое и земельное строительство,
    подкласс 56 для метода или устройства для нагрева или охлаждения
    земля, окружающая полость для хранения жидкости; и подклассы 130+ для
    отопление или охлаждение земляных пород в целом
    417, Насосы, для насосов, сами по себе.
    418, Ротационные устройства с расширяемой камерой, для роторных насосов с расширяемой камерой, как таковые.
    432, Отопление,
    подклассы 121+ для остаточной рабочей камеры, имеющей оба нагрева
    и средства обслуживания работ; подклассы 159+ для остаточной работы
    камера нагрева, в которой работа нагревается за счет контакта с горением
    продукты; и соответствующий подкласс для остаточной рабочей камеры с подогревом
    без использования системы распределения между генератором и
    камерное пространство.
    454, Вентиляция, для средств, предназначенных для распределения воздуха в помещениях
    или здания, даже с обычным отопительным прибором, и для
    помещения, здания, машины и т. д. с полыми стенами для проезда
    воздуха.

    Типы систем отопления | Умный дом

    Центральное отопление

    Печи

    Большинство домохозяйств в Северной Америке используют центральную печь для обеспечения тепла. Печь работает, продувая нагретый воздух через воздуховоды, которые доставляют теплый воздух в комнаты по всему дому через воздушные регистры или решетки.Такой тип системы отопления называется канальной или принудительной системой распределения теплого воздуха. Он может работать на электричестве, природном газе или мазуте.

    В печи, работающей на газе или мазуте, топливо смешивается с воздухом и сжигается. Пламя нагревает металлический теплообменник, в котором тепло передается воздуху. Воздух проталкивается через теплообменник печным вентилятором «обработчика воздуха», а затем проходит через воздуховоды после теплообменника. В топке продукты сгорания выводятся из здания через дымоход.Старые «атмосферные» печи выпускали воздух прямо в атмосферу и тратили около 30% энергии топлива только на то, чтобы выхлоп оставался достаточно горячим, чтобы безопасно подниматься по дымоходу. Современные печи с минимальной эффективностью значительно сокращают эти отходы за счет использования «нагнетательного» вентилятора, который втягивает отработанные газы через теплообменник и создает тягу в дымоходе. «Конденсационные» печи предназначены для утилизации большей части этого уходящего тепла путем охлаждения выхлопных газов до температуры ниже 140 ° F, где водяной пар в выхлопных газах конденсируется в воду.Это основная особенность высокоэффективной печи (или котла). Обычно они вентилируются через боковую стенку с пластиковой трубкой.

    Новые стандарты для печей в настоящее время разрабатываются Министерством энергетики США и должны быть завершены весной 2016 г. Действующие стандарты для печей не обновлялись с 1987 г.

    Органы управления системой отопления регулируют включение и выключение различных компонентов системы отопления. Самым важным элементом управления с вашей точки зрения является термостат, который включает и выключает систему или, по крайней мере, систему распределения, чтобы вам было комфортно.Типичная система с принудительной подачей воздуха будет иметь единственный термостат. Но в системе отопления есть и другие внутренние средства контроля, такие как выключатели «верхнего предела», которые являются частью невидимого, но важного набора средств контроля безопасности.

    Лучшие газовые печи и котлы на сегодняшний день имеют КПД более 90%

    КПД печи или котла, работающего на ископаемом топливе, является мерой количества полезного тепла, производимого на единицу потребляемой энергии (топлива). Эффективность сгорания — простейшая мера; это просто эффективность системы во время ее работы.Эффективность сгорания сравнима с количеством миль на галлон, который ваша машина проезжает со скоростью 55 миль в час по шоссе.

    В США эффективность печи регулируется минимальной годовой эффективностью использования топлива (AFUE). AFUE оценивает сезонную эффективность, усредняя пиковые и частичные нагрузки. AFUE учитывает пусковые, охлаждающие и другие эксплуатационные потери, которые происходят в реальных условиях эксплуатации, и включает оценку электроэнергии, используемой устройством обработки воздуха, нагнетательным вентилятором и элементами управления.AFUE подобен пробегу вашего автомобиля между заправками, включая как движение по шоссе, так и движение с остановками. Чем выше AFUE, тем эффективнее топка или котел.

    Котлы

    Котлы водонагреватели специального назначения. В то время как печи переносят тепло в теплом воздухе, системы котлов распределяют тепло в горячей воде, которая отдает тепло, проходя через радиаторы или другие устройства в комнатах по всему дому. Затем более холодная вода возвращается в бойлер для повторного нагрева. Системы горячего водоснабжения часто называют гидравлическими системами.В бытовых котлах в качестве топлива обычно используется природный газ или мазут.

    В паровых котлах, которые сегодня гораздо реже встречаются в домах, вода кипятится, и пар переносит тепло по дому, конденсируясь в воду в радиаторах при охлаждении. Обычно используются нефть и природный газ.

    Вместо системы вентиляции и воздуховодов в котле используется насос для циркуляции горячей воды по трубам к радиаторам. В некоторых системах горячего водоснабжения вода циркулирует по пластиковым трубам в полу. Эта система называется лучистым напольным отоплением (см. «Современное отопление»).Важные элементы управления котлом включают термостаты, аквастаты и клапаны, регулирующие циркуляцию и температуру воды. Хотя стоимость не является тривиальной, обычно гораздо проще установить «зонные» термостаты и регуляторы для отдельных комнат с гидравлической системой, чем с принудительной подачей воздуха. Некоторые элементы управления являются стандартными функциями в новых котлах, в то время как другие могут быть добавлены для экономии энергии (см. Раздел «Модификации, выполненные специалистами по отопительным системам» на странице технического обслуживания отопления).

    Как и печи, конденсационные газовые котлы относительно распространены и значительно более эффективны, чем неконденсирующие котлы (если не используются очень сложные системы управления).Конденсационные котлы, работающие на жидком топливе, не распространены в США по нескольким причинам, связанным с более низким потенциалом скрытой теплоты и возможностью большего загрязнения обычным мазутом.

    Тепловые насосы

    Тепловые насосы — это просто кондиционеры двустороннего действия (подробное описание см. В разделе «Системы охлаждения»). Летом кондиционер работает, перемещая тепло из относительно прохладного помещения в относительно теплое снаружи. Зимой тепловой насос меняет эту уловку, собирая тепло от холода снаружи с помощью электрической системы и отводя это тепло внутри дома.Почти все тепловые насосы используют системы принудительной подачи теплого воздуха для перемещения нагретого воздуха по дому.

    Земной тепловой насос нагревает и охлаждает в любом климате, обмениваясь теплом с землей, которая имеет более постоянную температуру.

    Есть два относительно распространенных типа тепловых насосов. Тепловые насосы с воздушным источником тепла используют наружный воздух в качестве источника тепла зимой и радиатора летом. Наземные тепловые насосы (также называемые геотермальными, GeoExchange или GX) получают тепло из-под земли, где температура более постоянна круглый год.Воздушные тепловые насосы гораздо более распространены, чем наземные тепловые насосы, потому что они дешевле и проще в установке. Однако наземные тепловые насосы намного более эффективны, и их часто выбирают потребители, которые планируют оставаться в одном доме в течение длительного времени или имеют сильное желание жить более устойчиво. Как определить, подходит ли тепловой насос в вашем климате, обсуждается далее в разделе «Варианты топлива».

    В то время как тепловой насос с воздушным источником устанавливается во многом как центральный кондиционер, для тепловых насосов с грунтовым источником требуется, чтобы «петля» была закопана в землю, обычно в длинных неглубоких (3–6 футов) траншеях или в одной или более вертикальных скважин.Конкретный используемый метод будет зависеть от опыта установщика, размера вашего участка, недр и ландшафта. В качестве альтернативы некоторые системы забирают грунтовые воды и пропускают их через теплообменник вместо использования хладагента. Затем грунтовые воды возвращаются в водоносный горизонт.

    Поскольку электричество в тепловом насосе используется для перемещения тепла, а не для его генерации, тепловой насос может выдавать больше энергии, чем потребляет. Отношение поставленной тепловой энергии к потребляемой энергии называется коэффициентом полезного действия, или COP, с типичными значениями в диапазоне от 1.От 5 до 3,5. Это «установившаяся» мера, и ее нельзя напрямую сравнивать с коэффициентом полезного действия в отопительный сезон (HSPF), сезонной мерой, обязательной для оценки эффективности нагрева тепловых насосов с воздушным источником тепла. Преобразование между измерениями непросто, но наземные агрегаты обычно более эффективны, чем воздушные тепловые насосы.

    Прямой нагрев

    Газовые обогреватели

    В некоторых регионах популярно газовое отопительное оборудование прямого нагрева. Сюда входят настенные, напольные и напольные печи, для которых характерно отсутствие воздуховодов и относительно небольшая тепловая мощность.Поскольку в них отсутствуют воздуховоды, они наиболее полезны для обогрева отдельной комнаты. Если требуется обогрев нескольких комнат, либо двери между комнатами должны быть открыты, либо необходим другой метод обогрева. В лучших моделях используются системы «герметичного воздуха для горения» с трубами, проложенными через стену для подачи воздуха для горения и отвода продуктов горения. Эти агрегаты могут обеспечить приемлемую производительность, особенно для кают и других зданий, где допустима большая разница температур между спальнями и основными комнатами.Модели могут работать на природном газе или пропане, а некоторые сжигают керосин.

    Невентилируемые газовые обогреватели: плохая идея

    Газовые или керосиновые обогреватели, у которых нет вытяжной вентиляции, продаются десятилетиями, но мы настоятельно не рекомендуем их использовать из соображений здоровья и безопасности. Известные производителями как газовые отопительные приборы «без вентиляции», они включают в себя настенные и отдельно стоящие обогреватели, а также газовые камины открытого пламени с керамическими поленьями, которые фактически не соединены с дымоходом.Производители заявляют, что, поскольку полнота сгорания этих продуктов очень высока, они безопасны для жителей здания. Однако это утверждение справедливо только в том случае, если вы держите близлежащее окно открытым для достаточного количества свежего воздуха, что лишает вас возможности дополнительного тепла. Опасности включают воздействие побочных продуктов сгорания, как описано в разделе «Вентиляция», и недостаток кислорода (эти обогреватели должны быть оборудованы датчиками истощения кислорода). Из-за этих опасностей по крайней мере пять штатов (Калифорния, Миннесота, Массачусетс, Монтана и Аляска) запрещают их использование в домашних условиях, и многие города США и Канады также запретили их использование.

    Электрические обогреватели

    Переносные (съемные) электронагреватели недорого купить, но дорого использовать. Эти резистивные нагреватели включают «маслонаполненные» и «кварцево-инфракрасные» нагреватели. Они преобразуют электрический ток из розетки прямо в тепло, как тостер или утюг. Как объясняется далее в разделе «Выбор новой системы», требуется много электроэнергии, чтобы доставить такое же количество полезного тепла, которое природный газ или нефть могут обеспечить на месте. Вставной нагреватель мощностью 1500 Вт будет использовать почти всю мощность 15-амперной ответвленной цепи; таким образом, добавление дополнительной нагрузки приведет к срабатыванию автоматического выключателя или срабатыванию предохранителя.Стоимость эксплуатации блока мощностью 1500 ватт в час легко подсчитать: это в 1,5 раза больше ваших затрат на электроэнергию в центах за киловатт-час. При средних тарифах по стране — 12 центов за электроэнергию — этот обогреватель будет стоить 18 центов в час, и быстро будет стоить дороже, чем его закупочная цена. С другой стороны, для периодического использования это «наименее плохое» решение, когда альтернативы потребуют значительных инвестиций, например, для улучшения воздуховодов для конкретной области. Просто помните, что тепло с помощью электрического сопротивления обычно является самым дорогим видом тепла, и поэтому его редко рекомендуют.

    «Электрический обогрев плинтуса» — это еще один вид резистивного обогрева, похожий на подключаемый обогреватель помещения, за исключением того, что он является проводным. У него есть два основных достоинства: низкая стоимость установки и простота установки индивидуальных комнатных термостатов, позволяющих уменьшить нагрев в неиспользуемых помещениях. Эксплуатационные расходы, как и для всех резистивных систем, обычно очень высоки, если только дом не является «сверхизолированным».

    Дровяные печи и пеллетные печи

    Дровяное отопление может иметь большой смысл в сельской местности, если вам нравится складывать дрова и топить печь или топку.Цены на древесину обычно ниже, чем на газ, нефть или электричество. Если вы пилите дерево самостоятельно, вы можете значительно сэкономить. Загрязняющие вещества от сжигания древесины были проблемой в некоторых частях страны, что вынудило Агентство по охране окружающей среды США (EPA) ввести правила, регулирующие выбросы загрязняющих веществ от дровяных печей. В результате новые модели вполне горят. Пеллетные печи имеют ряд преимуществ перед дровяными печами. Они менее загрязняют окружающую среду, чем дровяные печи, и предлагают пользователям большее удобство, контроль температуры и качество воздуха в помещении.

    Камины

    Газовые (и большинство деревянных) камины в основном являются частью декора комнаты, обеспечивая теплое свечение (и способ избавиться от секретных документов), но обычно не являются эффективным источником тепла. При обычных установках, в которых воздух, поступающий из комнаты в камин для сгорания и разбавления, обычно теряет больше тепла, чем обеспечивает, потому что через устройство проходит очень много теплого воздуха, и его необходимо заменять холодным наружным воздухом. С другой стороны, если камин снабжен герметично закрывающейся стеклянной дверцей, источником наружного воздуха и хорошей заслонкой дымохода, он может обеспечить полезное тепло.

    Современное отопление

    Лучистое отопление для пола обычно относится к системам, в которых теплая вода циркулирует по трубам под полом. Это согревает пол, который, в свою очередь, согревает людей, использующих комнату. Он хорошо управляем, его сторонники считают его эффективным, и его установка требует больших затрат. Это также требует очень опытного проектировщика и установщика системы и ограничивает выбор ковров и других видов отделки пола: вы не хотите «закрывать» свой источник тепла.

    Свяжитесь с ассоциацией Radiant Panel Association

    Воздуховод, мини-разъем, мульти-разъем .Жилые воздуховоды относительно редки за пределами Северной Америки. Широко используются «бесканальные» тепловые насосы, которые распределяют энергию по линиям хладагента вместо воды или воздуха. Крупные полевые испытания на северо-западе Тихого океана показывают, что они могут иметь хорошие характеристики в холодную погоду и быть очень рентабельными при замене электрического резистивного нагрева. Как и в случае систем с наземным источником питания, относительная незрелость рынка помогает гарантировать, что мульти-сплит-системы для всего дома будут иметь высокие цены.

    Комбинированное производство тепла и электроэнергии (ТЭЦ) или когенерация для домов серьезно изучается в некоторых странах.Основная предпосылка заключается в использовании небольшого генератора для удовлетворения некоторой потребности дома в электроэнергии и рекуперации отработанного тепла (обычно более 70% теплотворной способности топлива) для обогрева дома (водяного или водяного отопления). воздушные системы) и горячее водоснабжение. Эти системы еще не получили широкого распространения. Они, вероятно, будут иметь лучшую экономику в домах с высокими счетами за отопление, потому что дом не может быть практически изолирован, например, дома из цельного камня или кирпича.

    Газовые котлы — Краткое описание соответствия нормам

    Согласно 2015 IECC / IRC, раздел R103.3 / R106.3, Экспертиза документов. Должностное лицо кодекса / строительное должностное лицо должно проверить или вызвать для проверки строительную документацию на соответствие нормам.

    В этом разделе перечислены применимые нормативные требования, за которыми следуют подробные сведения, полезные для обзора плана, касающиеся положений, отвечающих требованиям для «газовых котлов».

    Строительная документация. Изучите строительную документацию, чтобы определить оборудование, средства управления системой, конструкцию и варианты вентиляции для оборудования.

  • 2015 IECC / IRC, Раздел R103.2 / N1101.5, Информация о строительной документации. . Строительная документация должна включать:

    — Изоляционные материалы и их сопротивление сопротивлению

    — Критерии проектирования механической системы

    — Типы, размеры и эффективность оборудования механических систем

    — Оборудование и системы управления

    — Уплотнение каналов, изоляция каналов и труб и расположение

    — Детали воздушного уплотнения

    — Контроль прошивки и влажности.

  • 2015 Требования IRC к газовым котельным установкам можно найти в главе 13 «Общие требования к механическим системам»; Глава 14, Отопительное и охлаждающее оборудование; Глава 20, Котлы и водонагреватели; Глава 21, Гидравлические трубопроводы; и Глава 24, Топливный газ. В этом разделе перечислены применимые разделы кода IRC и IECC.

  • Общие положения по установке. Изучите строительную документацию на установку оборудования.

    2015 IRC, разделы M2001, общие, и G2404, общие. Котлы должны быть спроектированы и изготовлены в соответствии с требованиями ASME CSD-1, 1 , а газовые котлы должны соответствовать требованиям, перечисленным в главе 24 IRC. Газовые котлы должны быть указаны и промаркированы в соответствии с IRC M1302.1 и должны быть установлены:

    1. В соответствии с инструкцией производителя G2408.
    2. На ровных площадках в соответствии с Разделом G2408.4
    3. С соответствующими зазорами, указанными в разделах G2408.4 и G2408.5
    4. С запорными клапанами в подающем и обратном трубопроводах согласно разделам M2001.3 и G2420
    5. С элементами управления и безопасности в соответствии с разделами M2002 и G2421
    6. Так проемы в наружных стенах заделывают в соответствии с Разделом R703.4
    7. Для защиты источника питьевой воды в соответствии с Разделом P2902
    8. Таким образом, отверстия для забора воздуха расположены в соответствии с Разделом R303.5,1
    9. С автоматическими выключателями, размеры которых указаны в соответствии с табличкой с техническими данными оборудования в соответствии с инструкциями производителя по установке, и электрическими соединениями, соответствующими требованиям Части VIII (Электрическая часть) IRC.
    10. С расширительными баками, которые соответствуют минимальным требованиям по вместимости согласно Разделам M2003.1 и M2003.2. Минимальные требования (перечисленные в таблице M2003.2) указаны ниже:

    Минимальная емкость расширительного бака a для систем принудительного горячего водоснабжения

    Системный объем b Мембрана под давлением Тип Тип без давления
    10 1.0 1,5
    20 1,5 3,0
    30 2,5 4,5
    40 3,0 6,0
    50 4,0 7,5
    60 5,0 9,0
    70 6,0 10,5
    80 6.5 12,0
    90 7,5 13,5
    100 8,0 15,0

    a При средней температуре воды 195 ° F, давлении заполнения 12 фунтов на кв. Дюйм и максимальном рабочем давлении 30 фунтов на квадратный дюйм.
    b Объем системы включает объем воды в котле, конвекторах и трубопроводах, не включая расширительный бак.

  • Монтаж. Убедитесь, что оборудование правильно поддерживается и установлено в конструкции.

    2015 IRC, Раздел G2408.4, Удаление от уклона. Оборудование и приложения, опирающиеся на землю, должны быть ровными и прочно поддерживаться на ровной бетонной плите или другом одобренном материале, выступающей не менее чем на 3 дюйма (76 миллиметров) над прилегающей поверхностью, или должны быть подвешены не менее чем на 6 дюймов (152 миллиметра) выше соседнего класса. Такая опора должна соответствовать инструкциям производителя по установке.

    2015 IRC, Раздел G2408.2, Высота источника воспламенения. При установке в гараже источник возгорания должен находиться на высоте 18 дюймов от пола, а котел должен быть защищен от ударов.

    2015 IRC, разделы G2406 и G2407.2, Расположение устройства. Запрещается размещать бытовую технику в спальных комнатах, ванных, туалетных комнатах, кладовых или хирургических помещениях или в пространстве, которое открывается только в такие комнаты или пространства.Приборы следует размещать так, чтобы они не мешали нормальной циркуляции воздуха для горения, вентиляции и разрежения.

  • Органы управления оборудованием. Просмотрите конструкторскую документацию и убедитесь, что элементы управления были установлены в соответствии с инструкциями производителя по установке, которые должны включать схемы управления и инструкции по эксплуатации.

    2015 IECC / IRC, Раздел R403.1 / N1103.1, Контроль. Каждая система отопления и охлаждения должна иметь свой собственный термостат.Каждый термостат, управляющий первичной системой отопления и охлаждения, должен быть программируемым термостатом.

    Водогрейные котлы, которые поставляют тепло в здание через одно- или двухтрубные системы отопления, должны иметь регулятор сброса наружного воздуха, который снижает температуру котловой воды в зависимости от температуры наружного воздуха согласно R403.2 / N1103.2.

  • Расчет оборудования. Убедитесь, что размер котла рассчитан с учетом нагрузок на здание, рассчитанных в соответствии с Руководством J ACCA или другими утвержденными методами (IECC R403.7 / IRC M1401.3 и N1103.7).

    2015 IECC / IRC, Раздел R403.7 / N1103.7, M1401.3, Определение размеров. Оборудование для обогрева и охлаждения должно иметь размеры в соответствии с Руководством S ACCA на основании нагрузок на здание, рассчитанных в соответствии с Руководством J ACCA или другими утвержденными методами расчета отопления и охлаждения.

  • Вентиляция. Глава 24 «Топливный газ» IRC 2015 года извлечена из издания 2015 года Международного кодекса топливного газа (IFGC) и содержит особые требования к воздуху для горения и вентиляции для газовых приборов, таких как котлы.Отвод воздуха из котлов может производиться через обычную систему дымохода или через систему сбалансированного дымохода с прямым выводом через стену. Изучите строительную документацию и убедитесь, что система вентиляции была установлена ​​в соответствии с инструкциями производителя по установке.

    2015 IRC, Раздел G2407 (304), Воздух для горения, вентиляции и разрежения. Номера разделов, появляющиеся в скобках после каждого номера раздела, являются номерами разделов соответствующего текста в IFGC.Воздух для горения, вентиляции и разбавления дымовых газов для приборов, установленных в зданиях, должен подаваться одним из методов, предписанных в разделах G2407.5 — G2407.9 IRC. Подача наружного воздуха должна производиться в соответствии с одним из методов, описанных ниже:

    1. G2407.6 (304,6), наружный воздух для горения. Наружный воздух для горения подается через отверстия наружу. Минимальный размер отверстий для воздуха не должен быть меньше 3 дюймов.Проверьте и убедитесь, что в строительной документации указано, что отверстие (отверстия) для воздуха для горения соответствует одному из приведенных ниже методов.
      • G2407.6.1 (304.6.1), метод двух постоянных отверстий. Раздел R703.4 Мигает. Утвержденный антикоррозийный гидроизоляционный слой следует наносить в виде черепицы, чтобы предотвратить попадание воды в полость стены или проникновение воды к элементам каркаса конструкции здания.
      • G2407.6.2 (304.6.2), метод однократного постоянного открытия. В пределах 12 дюймов от потолка (верхней части шкафа) и устройства должны быть зазоры не менее 1 дюйма по бокам и сзади и 6 дюймов от передней части устройства, непосредственно сообщающихся с наружным пространством или через вертикальный или горизонтальный воздуховод наружу. или пространства, которые свободно сообщаются с окружающей средой, с минимальной свободной площадью 1 квадратный дюйм на 3000 БТЕ / ч общей входной мощности всех устройств, расположенных в корпусе, и не менее суммы площадей всех вентиляционных соединителей в пространстве.
    2. G2407.9 (304.9), Механическая подача воздуха для горения. Если воздух для горения подается с помощью механической системы подачи воздуха, воздух для горения должен подаваться снаружи со скоростью не менее 0,35 кубических футов в минуту на 1000 БТЕ / ч от общей номинальной потребляемой мощности всех устройств, расположенных в помещении. .

    2015 IRC, разделы M1801 и G2426.1, Общие. Приборы для сжигания топлива должны выводиться наружу в соответствии с их перечнем и этикеткой, а также инструкциями производителя по установке.Вентиляционные системы должны состоять из утвержденных дымоходов или вентиляционных отверстий или вентиляционных узлов, которые являются неотъемлемыми частями маркированных приборов.

    2015 IRC, Раздел G2427.4, Тип используемой системы вентиляции. Тип используемой системы вентиляции должен соответствовать таблице G2427.4. См. Следующую таблицу.

    Тип используемой вентиляционной системы

    Приборы Тип системы вентиляции (соответствующий раздел IRC)
    • — Приборы категории I, внесенные в список
    • —Перечисленные приборы с вытяжным колпаком
    • —Приборы, перечисленные для использования с газоотводным клапаном типа B
    • — Газоотводное отверстие типа B (Раздел G2427.6)
    • — Дымоход (Раздел G2427.5)
    • —Одностенная металлическая труба (раздел G2427.7)
    • — Перечисленная система футеровки дымохода для отвода газа (Раздел G2427.5.2)
    • —Специальный газоотводчик, указанный для этих приборов (Раздел G2427.4.2)
    Приборы категории II, III или IV Как указано или предоставлено производителями перечисленных приборов (Разделы G2427.4.1, G2427.4.2)
    Приспособления для прямой вентиляции См. Раздел G2427.2.1

    2015 IRC, Раздел G2425, (Обычная вентиляция дымохода) Общие. Дымоходы и вентиляционные отверстия должны быть сконструированы и иметь размеры в соответствии с Разделами G2427 и G2428. Устройство должно подключаться к дымоходу в точке не менее чем на 12 дюймов выше самой нижней части внутренней части дымохода.

    2015 IRC, раздел R1003.18, Дымоходы. Любая часть дымохода, расположенная внутри здания или внутри внешней стены здания, должна иметь минимальный зазор для доступа воздуха к горючим материалам не менее 2 дюймов. Дымоходы, расположенные полностью за внешними стенами здания, должны иметь минимальный зазор для воздуха в 1 дюйм. Воздушное пространство не должно заполняться, за исключением случаев противопожарной защиты в соответствии с Разделом R1003.19.

    2015 Раздел IRC G2427.2.1 (503.2.3), Устройства с прямой вентиляцией. Перечисленные устройства с прямой вентиляцией должны устанавливаться в соответствии с инструкциями производителя и разделом G2427.8.

    • 2015 IRC, Раздел G2427.8, Место вывода вентиляционной системы. Место окончания системы вентиляции должно соответствовать требованиям G2427.8 с указанными расстояниями от принудительных воздухозаборников, окон, дверей, самотечных воздухозаборников, в зависимости от размера оборудования, указанного в G2427.8 и диаграмма в Приложении C.
    • 2015 IRC, Раздел G2427.9, Отвод конденсата. Необходимо установить систему отвода конденсата для сбора и отвода конденсата из системы вентиляции.
  • Подача топлива

    2015 IRC, Раздел G2420, Клапаны отсечки газа. Трубопроводные системы должны быть снабжены запорными клапанами, которые изготовлены из материалов, совместимых с трубопроводами, и должны соответствовать стандарту, применимому для давления и области применения, как указано в стандартах ANSI / ASME 2 для клапанов.Запорные клапаны должны быть доступны и не должны располагаться в камерах печи или скрытых местах.

    2015 IRC, Раздел G2421, Управление потоком. Регуляторы давления в трубопроводе должны быть указаны как соответствующие стандарту ANSI Z21.80 3 и должны быть доступны и установлены там, где котел предназначен для работы.

    2015 IRC, Раздел G2422, Подключение устройств. Газовые котлы должны иметь разъемы для подачи топлива, которые должны быть защищены от физических повреждений и установлены в соответствии с инструкциями производителя.Котел подключается к системе газоснабжения одним из следующих способов:

    • Жесткие металлические трубы и фитинги
    • Гофрированная трубка из нержавеющей стали
    • Перечисленные и промаркированные разъемы для бытовых приборов в соответствии с ANSI Z21.24. 4
  • Гидравлические трубопроводы и распределительные системы. Просмотрите строительную документацию и подтвердите указанные размеры, мощность и коэффициент сопротивления изоляции.

    2015 IRC, раздел M2101. Гидравлические трубопроводы должны быть установлены в соответствии с M1308 и M2101, а материалы должны соответствовать таблице M2101.1. Трубы и фитинги должны быть рассчитаны на использование при рабочей температуре и давлении гидравлической системы. Опоры трубопровода должны быть из материала и прочности, достаточной для поддержки трубопровода, и должны поддерживаться с интервалами, не превышающими расстояние, указанное в таблице M2101.9 (см. Таблицу ниже).

    Интервалы между подвесами

    Материал трубопровода Максимальный горизонтальный интервал (футы) Максимальный вертикальный интервал (футы)
    АБС 4 10 a
    CPVC (1 дюйм или меньше) 3 5
    ХПВХ (1 ¼ дюйма) 4 10 a
    Труба из меди или медного сплава 12 10 a
    Медь или трубки из медного сплава 6 10 a
    60 5.0 9,0
    Труба или трубка из ПБ 2,67 4
    Трубка PEX 2,67 4
    ПП труба диаметром менее 1 дюйма 2,67 4
    PP более 1 ¼ дюйма 4 10 a
    ПВХ 4 10 a
    Труба стальная 12 15
    Стальные трубы 8 10 a
    a Для размеров 2 дюйма и меньше направляющая должна быть установлена ​​посередине между необходимыми вертикальными опорами.Такие направляющие должны предотвращать движение трубы в направлении, перпендикулярном оси трубы.

    2015 IRC, Раздел M2102.1, Общие. Если используются конвекторы для плинтусов, они должны быть установлены в соответствии с инструкциями производителя по установке. Конвекторы должны поддерживаться независимо от гидравлических трубопроводов.

    2015 IECC, Таблица R402.1.2 / IRC, Таблица N1102.1.2, R-значение и глубина перекрытия и Раздел M2103, Система подогрева пола. Системы лучистого теплого пола (плиты с подогревом) должны иметь тепловой барьер.

    • Таблица R402.1.2 / N1102.1.2, R-значение и глубина плиты, сноска d. Обогреваемые плиты должны иметь дополнительную изоляцию с минимальным коэффициентом сопротивления R 5 для края плиты. Глубина изоляции должна равняться глубине основания или 2 фута, в зависимости от того, что меньше в климатических зонах с 1 по 3 для обогреваемых плит.
    • M2103.2.1, Плита на грунте. Излучающие трубопроводы, используемые в перекрытиях на грунте, должны быть изолированы до минимального R-значения 5, установленного под плитой.
    • М2103.2.2, Подвесной пол. В случае подвесного пола изоляция должна быть установлена ​​в полости отсека брусьев, обслуживающей обогреваемое пространство наверху, и должна быть изолирована до минимального значения R 11.
  • Мигание / контроль влажности. Убедитесь, что конструкция и характеристики атмосферостойкого покрытия, водонепроницаемого барьера, гидроизоляции и дренажа указаны в строительной документации и соответствуют применимым нормам.

    2015 IRC, Раздел R303.6, Защита от открывания снаружи. Отверстия для выпуска и забора воздуха, которые заканчиваются на открытом воздухе, должны быть защищены коррозионно-стойкими экранами, жалюзи или решетками с минимальным размером отверстия дюйма (6 миллиметров) и максимальным размером отверстия ½ дюйма (13 миллиметров) в любом направление. Проемы должны быть защищены от местных погодных условий. Отверстия для выпуска и забора наружного воздуха должны соответствовать требованиям по защите проемов в наружных стенах в соответствии с настоящим Кодексом.

    2015 IRC, раздел R703.4, перепрошивка. Утвержденный антикоррозийный гидроизоляционный слой должен применяться в виде черепицы, чтобы предотвратить попадание воды в полости стен или в компоненты каркаса конструкции. Самоклеящийся гидроизоляционный слой должен соответствовать требованиям AAMA 5 711. Гидравлические мембраны, используемые в качестве гидроизоляции для наружных стен, должны соответствовать требованиям стандарта AAMA 714. Гидравлический гидроизоляционный слой должен доходить до поверхности отделки внешней стены или до водонепроницаемого барьера.Согласно этим нормам, утвержденные коррозионно-стойкие оклады должны быть установлены на всех пересечениях стен и крыши.

  • Защита системы питьевого водоснабжения. Убедитесь, что подсоединение питьевой воды к оборудованию выполнено правильно.

    2015 IRC, раздел P2902.1, Общие. Система питьевого водоснабжения должна быть спроектирована и установлена ​​таким образом, чтобы предотвратить загрязнение от непитьевых жидкостей, твердых частиц или газов, попадающих в систему питьевого водоснабжения.Запрещается выполнять подключения к источнику питьевой воды таким образом, чтобы это могло загрязнить источник воды или обеспечить перекрестное соединение между источником и источником загрязнения, за исключением случаев, когда установлены утвержденные методы для защиты источника питьевой воды. Перекрестные соединения между индивидуальным водопроводом и коммунальным питьевым водоснабжением должны быть запрещены.

  • Воздуховоды механической системы. Если воздуховоды используются как часть установки, просмотрите строительную документацию и подтвердите указанное значение R изоляции для воздуховодов.

    Изоляция

  • 2015 IECC / IRC, раздел R403.4 / N1103.4. Изоляция трубопроводов механической системы. Трубопровод механической системы, способный пропускать жидкости> 105 ° F или <55 ° F, должен быть изолирован по крайней мере до R-3.
    • R403.4.1 / N403.4.1 Защита изоляции трубопроводов. Изоляция трубопроводов, подверженная воздействию погодных условий, должна быть защищена от повреждений, вызванных солнечным светом, влагой, оборудованием и ветром.Защита не может быть обеспечена липкой лентой.

    • 2015 IECC / IRC, Раздел R403.3.1 / N1103.3.1, Воздуховоды. Изоляция.
  • Утечка в воздуховоде / воздушное уплотнение. Просмотрите строительную документацию и убедитесь, что используется соответствующий уровень герметичности воздуховода в соответствии с применяемыми нормами. Имейте в виду, что действующие нормы и правила требуют, чтобы герметичность воздуховода выходила за рамки простого механического уплотнения стыков, и что утечка должна быть проверена с помощью полевых испытаний, а сопроводительная документация должна быть предоставлена ​​официальному лицу.Должностное лицо кодекса должно рассмотреть возможность передачи юрисдикционных требований на этапе обзора плана.

    2015 IECC / IRC, Раздел R403.3.2 / N1103.2.2, Герметизация. Воздуховоды, устройства обработки воздуха и корпуса фильтров должны быть герметично закрыты. Стыки и швы должны соответствовать Международному механическому кодексу (IMC) или IRC, раздел M1601.4.1, в зависимости от обстоятельств.

    Исключения:

    1. Нанесение воздухонепроницаемых аэрозольных пеноматериалов допускается без дополнительных уплотнений швов.
    2. Для воздуховодов, имеющих классификацию статического давления менее 2 дюймов водяного столба (500 Па), не требуются дополнительные системы закрытия для непрерывных сварных соединений и швов, а также соединений и швов запорного типа, кроме защелкивающихся и Типы кнопочного замка.
  • Существующие здания и замена. Новые котлы, являющиеся частью пристройки, должны соответствовать разделам Кодекса о новом строительстве. Исключением является то, что когда воздуховоды используются как часть существующей системы отопления и охлаждения и расширяются до дополнения, система воздуховодов с длиной менее 40 погонных футов в безусловных пространствах не нуждается в испытании.Сменные котлы следует устанавливать в соответствии с соответствующими стандартами, включая Стандарт 5 ACCA: Качественная установка HVAC, Спецификация 6 и Техническое руководство ACCA по качественной установке, а также Стандарт 9 ACCA: Протоколы проверки качества монтажа HVAC. 7

    1 Американское общество инженеров-механиков (ASME) Контроль стороны горения (CSC) — 1

    2 Американское общество инженеров-механиков (ASME) и Американский национальный институт стандартов (ANSI), как указано в таблице G2420 .1.1 IRC.

    3 ANSI Z21.80 — «Регуляторы давления в трубопроводе». Американский национальный институт стандартов. http://www.ansi.org/.

    4 ANSI Z21.24 — «Соединители для газовых приборов». Американский национальный институт стандартов. http://www.ansi.org/.

    5 AAMA — Американская ассоциация производителей архитектуры L (Лаборатория андеррайтеров) — это глобальная независимая научная компания по безопасности, которая сертифицирует, проверяет, тестирует, инспектирует, проверяет, консультирует и обучает.

    Интернет-курсы PDH. PDH для профессиональных инженеров. ПДХ Инжиниринг.

    «Мне нравится широта ваших курсов по HVAC; не только экология или экономия энергии

    курсов. «

    Russell Bailey, P.E.

    Нью-Йорк

    «Это укрепило мои текущие знания и научило меня еще нескольким новым вещам

    , чтобы познакомить меня с новыми источниками

    информации.»

    Стивен Дедак, П.Е.

    Нью-Джерси

    «Материал был очень информативным и организованным. Я многому научился, и они были

    .

    очень быстро отвечает на вопросы.

    Это было на высшем уровне. Будет использовать

    снова. Спасибо. «

    Blair Hayward, P.E.

    Альберта, Канада

    «Простой в использовании сайт.Хорошо организовано. Я действительно буду снова пользоваться вашими услугами.

    проеду по вашей роте

    имя другим на работе. «

    Roy Pfleiderer, P.E.

    Нью-Йорк

    «Справочные материалы были превосходными, и курс был очень информативным, особенно потому, что я думал, что я уже знаком

    с деталями Канзас

    Городская авария Хаятт.»

    Майкл Морган, P.E.

    Техас

    «Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

    .

    информативно и полезно

    по работе »

    Вильям Сенкевич, П.Е.

    Флорида

    «У вас большой выбор курсов, а статьи очень информативны.Вы

    — лучшее, что я нашел ».

    Russell Smith, P.E.

    Пенсильвания

    «Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

    материал. «

    Jesus Sierra, P.E.

    Калифорния

    «Спасибо, что разрешили мне просмотреть неправильные ответы.На самом деле

    человек узнают больше

    от отказов »

    John Scondras, P.E.

    Пенсильвания

    «Курс составлен хорошо, и использование тематических исследований является эффективным.

    способ обучения »

    Джек Лундберг, P.E.

    Висконсин

    «Я очень впечатлен тем, как вы представляете курсы; i.э., позволяя

    студент для ознакомления с курсом

    материалов до оплаты и

    получает викторину. «

    Арвин Свангер, П.Е.

    Вирджиния

    «Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

    получил огромное удовольствие «

    Мехди Рахими, П.Е.

    Нью-Йорк

    «Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

    на связи

    курсов.»

    Уильям Валериоти, P.E.

    Техас

    «Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

    обсуждаемых тем ».

    Майкл Райан, P.E.

    Пенсильвания

    «Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.»

    Джеральд Нотт, П.Е.

    Нью-Джерси

    «Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

    информативно, выгодно и экономично.

    Я очень рекомендую

    всем инженерам »

    Джеймс Шурелл, П.Е.

    Огайо

    «Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

    не на основании какой-то неясной секции

    законов, которые не применяются

    до «нормальная» практика.»

    Марк Каноник, П.Е.

    Нью-Йорк

    «Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор

    организация. «

    Иван Харлан, П.Е.

    Теннесси

    «Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

    Юджин Бойл, П.E.

    Калифорния

    «Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

    а онлайн-формат был очень

    доступный и простой для

    использовать. Большое спасибо ».

    Патрисия Адамс, P.E.

    Канзас

    «Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.»

    Joseph Frissora, P.E.

    Нью-Джерси

    «Должен признаться, я действительно многому научился. Помогает иметь печатный тест во время

    обзор текстового материала. Я

    также оценил просмотр

    фактических случаев «

    Жаклин Брукс, П.Е.

    Флорида

    «Документ» Общие ошибки ADA при проектировании объектов «очень полезен.Модель

    тест действительно потребовал исследований в

    документ но ответов

    в наличии »

    Гарольд Катлер, П.Е.

    Массачусетс

    «Я эффективно использовал свое время. Спасибо за широкий выбор вариантов

    в транспортной инженерии, что мне нужно

    для выполнения требований

    Сертификат ВОМ.»

    Джозеф Гилрой, П.Е.

    Иллинойс

    «Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

    Ричард Роудс, P.E.

    Мэриленд

    «Я многому научился с защитным заземлением. Пока все курсы, которые я прошел, были отличными.

    Надеюсь увидеть больше 40%

    курсов со скидкой.»

    Кристина Николас, П.Е.

    Нью-Йорк

    «Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать еще

    курсов. Процесс прост, и

    намного эффективнее, чем

    приходится путешествовать. «

    Деннис Мейер, P.E.

    Айдахо

    «Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

    Инженеры получат блоки PDH

    в любое время.Очень удобно ».

    Пол Абелла, P.E.

    Аризона

    «Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

    время искать, где на

    получить мои кредиты от. «

    Кристен Фаррелл, П.Е.

    Висконсин

    «Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

    и графики; определенно делает это

    проще поглотить все

    теорий. «

    Виктор Окампо, P.Eng.

    Альберта, Канада

    «Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

    .

    мой собственный темп во время моего утро

    метро

    на работу.»

    Клиффорд Гринблатт, П.Е.

    Мэриленд

    «Просто найти интересные курсы, скачать документы и взять

    викторина. Я бы очень рекомендовал

    вам на любой PE, требующий

    CE единиц. «

    Марк Хардкасл, П.Е.

    Миссури

    «Очень хороший выбор тем из многих областей техники.»

    Randall Dreiling, P.E.

    Миссури

    «Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

    по ваш промо-адрес который

    сниженная цена

    на 40% «

    Конрадо Казем, П.E.

    Теннесси

    «Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

    Charles Fleischer, P.E.

    Нью-Йорк

    «Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

    Коды

    и Нью-Мексико

    правил. «

    Брун Гильберт, П.E.

    Калифорния

    «Мне очень понравились занятия. Они стоили потраченного времени и усилий».

    Дэвид Рейнольдс, P.E.

    Канзас

    «Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

    при необходимости дополнительных

    аттестация. «

    Томас Каппеллин, П.E.

    Иллинойс

    «У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

    мне то, за что я заплатил — много

    оценено! «

    Джефф Ханслик, P.E.

    Оклахома

    «CEDengineering предлагает удобные, экономичные и актуальные курсы.

    для инженера »

    Майк Зайдл, П.E.

    Небраска

    «Курс был по разумной цене, а материалы были краткими и

    в хорошем состоянии »

    Glen Schwartz, P.E.

    Нью-Джерси

    «Вопросы подходили для уроков, а материал урока —

    .

    хороший справочный материал

    для деревянного дизайна. «

    Брайан Адамс, П.E.

    Миннесота

    «Отлично, я смог получить полезные рекомендации по простому телефонному звонку.»

    Роберт Велнер, P.E.

    Нью-Йорк

    «У меня был большой опыт работы в прибрежном строительстве — проектирование

    корпус курс и

    очень рекомендую

    Денис Солано, P.E.

    Флорида

    «Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими

    хорошо подготовлен. «

    Юджин Брэкбилл, П.Е.

    Коннектикут

    «Очень хороший опыт. Мне нравится возможность загружать учебные материалы по номеру

    .

    обзор везде и

    всякий раз, когда.»

    Тим Чиддикс, P.E.

    Колорадо

    «Отлично! Сохраняю широкий выбор тем на выбор».

    Уильям Бараттино, P.E.

    Вирджиния

    «Процесс прямой, без всякой ерунды. Хороший опыт».

    Тайрон Бааш, П.E.

    Иллинойс

    «Вопросы на экзамене были зондирующими и продемонстрировали понимание

    материала. Полная

    и комплексное ».

    Майкл Тобин, P.E.

    Аризона

    «Это мой второй курс, и мне понравилось то, что мне предложили этот курс

    поможет по телефону

    работ.»

    Рики Хефлин, П.Е.

    Оклахома

    «Очень быстро и легко ориентироваться. Я определенно буду использовать этот сайт снова».

    Анджела Уотсон, П.Е.

    Монтана

    «Легко выполнить. Никакой путаницы при прохождении теста или записи сертификата».

    Кеннет Пейдж, П.E.

    Мэриленд

    «Это был отличный источник информации о солнечном нагреве воды. Информативный

    и отличный освежитель ».

    Луан Мане, П.Е.

    Conneticut

    «Мне нравится подход к регистрации и возможность читать материалы в автономном режиме, а затем

    вернуться, чтобы пройти викторину «

    Алекс Млсна, П.E.

    Индиана

    «Я оценил объем информации, предоставленной для класса. Я знаю

    это вся информация, которую я могу

    использовать в реальных жизненных ситуациях »

    Натали Дерингер, P.E.

    Южная Дакота

    «Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

    успешно завершено

    курс.»

    Ира Бродский, П.Е.

    Нью-Джерси

    «Веб-сайтом легко пользоваться, вы можете скачать материалы для изучения, а потом вернуться

    и пройдите викторину. Очень

    удобно а на моем

    собственный график. «

    Майкл Глэдд, P.E.

    Грузия

    «Спасибо за хорошие курсы на протяжении многих лет.»

    Деннис Фундзак, П.Е.

    Огайо

    «Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

    Сертификат

    . Спасибо за изготовление

    процесс простой. »

    Фред Шейбе, P.E.

    Висконсин

    «Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и прошел

    одночасовое PDH в

    один час. «

    Стив Торкильдсон, P.E.

    Южная Каролина

    «Мне понравилось загружать документы для проверки содержания

    и пригодность, до

    имея для оплаты

    материал

    Ричард Вимеленберг, P.E.

    Мэриленд

    «Это хорошее напоминание об ЭЭ для инженеров, не занимающихся электричеством».

    Дуглас Стаффорд, П.Е.

    Техас

    «Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

    процесс, требующий

    улучшение.»

    Thomas Stalcup, P.E.

    Арканзас

    «Мне очень нравится удобство участия в викторине онлайн и получение сразу

    Свидетельство

    . «

    Марлен Делани, П.Е.

    Иллинойс

    «Учебные модули CEDengineering — очень удобный способ доступа к информации по номеру

    много разные технические зоны за пределами

    по своей специализации без

    надо ехать.»

    Гектор Герреро, П.Е.

    Грузия

    % PDF-1.3
    %
    168 0 obj>
    эндобдж

    xref
    168 81
    0000000016 00000 н.
    0000002311 00000 п.
    0000001916 00000 н.
    0000002395 00000 н.
    0000002688 00000 н.
    0000003417 00000 н.
    0000003493 00000 н.
    0000003570 00000 н.
    0000003615 00000 н.
    0000003662 00000 н.
    0000003698 00000 н.
    0000003744 00000 н.
    0000003791 00000 н.
    0000003837 00000 н.
    0000003884 00000 н.
    0000003931 00000 н.
    0000021391 00000 п.
    0000038342 00000 п.
    0000055269 00000 п.
    0000072382 00000 п.
    0000089100 00000 п.
    0000105790 00000 н.
    0000106964 00000 н.
    0000108139 00000 п.
    0000108207 00000 н.
    0000108400 00000 н.
    0000108571 00000 н.
    0000108763 00000 н.
    0000108950 00000 н.
    0000110120 00000 н.
    0000111303 00000 н.
    0000111378 00000 н.
    0000128418 00000 н.
    0000144284 00000 н.
    0000156987 00000 н.
    0000159656 00000 н.
    0000159708 00000 н.
    0000172775 00000 н.
    0000185600 00000 н.
    0000185791 00000 н.
    0000186221 00000 н.
    0000186488 00000 н.
    0000186816 00000 н.
    0000187250 00000 н.
    0000187640 00000 н.
    0000188483 00000 н.
    0000201104 00000 н.
    0000201297 00000 н.
    0000204197 00000 н.
    0000248507 00000 н.
    0000248937 00000 н.
    0000257719 00000 н.
    0000265041 00000 н.
    0000267182 00000 н.
    0000268262 00000 н.
    0000271471 00000 н.
    0000273000 00000 н.
    0000275516 00000 н.
    0000276285 00000 н.
    0000327367 00000 н.
    0000328967 00000 н.
    0000330366 00000 н.
    0000331405 00000 н.
    0000332509 00000 н.
    0000348256 00000 н.
    0000350948 00000 н.
    0000352788 00000 н.
    0000353852 00000 н.
    0000354848 00000 н.
    0000367059 00000 н.
    0000369151 00000 п.
    0000369997 00000 н.
    0000374579 00000 п.
    0000376394 00000 н.
    0000378036 00000 н.
    0000378227 00000 н.
    0000397705 00000 н.
    0000404203 00000 н.
    0000447461 00000 н.
    0000457766 00000 н.
    0000458461 00000 п.
    трейлер
    ] >>
    startxref
    0
    %% EOF

    170 0 obj> поток
    xb«c`50X8c = `
    fnzrMF = 3K ۝ _, [uM% L3 |

    Котел

    — Factorio Wiki

    Рецепт

    0.5

    +

    4

    +

    1

    1

    Всего сырых

    3

    +

    4

    +

    5

    Рецепт

    0,5

    +

    4

    +

    1

    1

    Всего сырых

    3

    +

    8

    +

    5

    Цвет карты

    Объем хранения жидкости

    Ввод: 200
    Выход: 200

    Здоровье

    200

    Сопротивления

    Взрыв: 0/30%
    Пожар: 0/90%
    Удар: 0/30%

    Размер стопки

    50

    Размеры

    2 × 3

    Энергопотребление

    1.8 МВт (горелка)

    Выходная мощность

    1,8 МВт
    (жидкое тепло)

    Горное время

    0,2

    Загрязнение

    30 / м

    Типовой прототип

    котел

    Внутреннее имя

    котел

    Требуемые технологии

    Не требуется

    Производитель

    Действующее топливо

    Котел используется для преобразования воды в пар.При заправке он превращает питательную воду в пар при температуре 165 ° C, что соответствует максимальной температуре парового двигателя. Бойлеры имеют 2 водяных патрубка, позволяющих пропускать воду к другому соседнему оборудованию, но только один патрубок для выхода пара.

    На каждую единицу воды вырабатывается 1 единица пара. Одна единица угля (4 МДж), подаваемая в котел и затем используемая в паровом двигателе, приведет к добавлению 4 МДж энергии в электрическую систему. Нагрев 1 единицы воды до пара при 165 ° C стоит 30 кДж энергии, поэтому один котел будет производить 60 пара в секунду.

    Вставки для заправки и удаления топлива из котлов. Это позволяет объединить несколько котлов в цепь с установками, каждый из которых забирает топливо из одного котла и помещает его в следующий.

    История

    • 0,15,10 :
      • Пар стал отдельным ресурсом, котлы теперь производят пар, а не воду высокой температуры, которая отображается как пар
        • Это различие имеет значение для учета пара в схемной сети и рецепта сжижения угля
    • 0.15.0 :
      • Новая графика.
      • Размеры котла изменены на 3 × 2.
      • «Пар» вырабатывается на отдельном соединителе, а не через проходящую отопительную воду.
        • В настоящее время пар на самом деле представляет собой воду, которая переименовывается при температуре выше 100 градусов.
      • Значительно увеличилось потребление / производство энергии.
    • 0,13,0 :
      • Новая графика огня для котлов.
    • 0.6.1 :
      • Котлы показывают свои запасы топлива в информации о предприятии.
    • 0.5.1 :
      • Котлы теперь можно быстро заменить трубами.
      • Новая графика котла.

    См. Также

    Котельная установка | ATMOS

    ОБЩИЕ УСЛОВИЯ ДЛЯ НАДЛЕЖАЩЕЙ РАБОТЫ И ВЫСОКОЙ ЭФФЕКТИВНОСТИ КОТЛОВ ATMOS.

    • Монтаж котла может производиться только профессиональными установщиками, прошедшими обучение у производителя.
    • Котел необходимо устанавливать в сухом и хорошо вентилируемом помещении — котельной.
    • При подключении котла к системе всегда необходимо устанавливать терморегулирующий клапан Laddomat 21 или TV 60 ° C после котла вместе с насосом, шаровым клапаном, плавающим обратным клапаном и фильтром, чтобы обеспечить возврат воды. к котлу никогда не опускается ниже 65 ° C — согласно стандарту ЧСН 070240/93. (Количество конденсирующихся смол и кислот уменьшается с увеличением температуры воды, возвращающейся в котел = увеличение срока службы котла).Мы рекомендуем использовать Laddomat 21 только мощностью до 50кВт включительно.
    • Насос в контуре котла должен всегда включаться независимым термостатом, когда температура достигает 70 — 80 ° C. В случае подключения котла без накопительных баков, насос в контуре обогреваемого объекта может работать только тогда, когда насос в контуре котла работает (одновременно). Причина в том, чтобы избежать переохлаждения котла через заднюю заслонку в контуре котла или Laddomat 21.
    • В любом режиме котла температура воды на выходе из котла должна быть 80 — 90 ° C.
    • Если котел постоянно работает на мощности менее 40% от номинальной мощности или используется для нагрева воды летом, необходимо ежедневно нагревать его теплом для поддержания долговечности котла. Котел нельзя постоянно эксплуатировать в режиме минимальной мощности, так как возможно образование смол или кислот.
    • Котел должен быть защищен от перегрева в случае отключения электроэнергии, так как он обладает определенной инерцией.

    Варианты решений защиты котла от перегрева

    1. контур защиты от перегрева с клапаном TS 130 ¾ 90 ° C) или WATTS STS 20
    2. резервный источник электроэнергии (аккумулятор) для насоса (см. Прайс-лист, котлы к этому источнику не подключаем)
    3. одна из ветвей в системе подключена к самопроизвольной циркуляции воды с несколькими
    4. Котел

    5. , соединенный с баком доохлаждения и обратным зонным клапаном

    ВНИМАНИЕ — ВСЕ КОТЛЫ, ИЗГОТОВЛЕННЫЕ В 2003 ГОДУ И ДО, ОБОРУДОВАНЫ КОНТУРОМ ОХЛАЖДЕНИЯ.

    РЕКОМЕНДУЕМЫЕ УСТАНОВКИ — КЛАССИФИЦИРОВАНЫ ПО ЗАКАЗУ С НАИЛУЧШИМИ ПРЕИМУЩЕСТВАМИ

    (Примечание к схемам: в случае работы насоса обратный клапан закрывается избыточным давлением на выходе насоса; в случае отключения насоса клапан полностью открывается.))

    Прочие 42 Рекомендуемая конфигурация установки

    • Тяга в дымоходе должна достигать заданных значений (21 — 35 Па в зависимости от типа котла).

      Небольшая тяга снижает долговечность котла — котел более склонен к отложению смол, забивается и дымит при добавлении топлива.
      Решение: выровняйте дымоход или установите на дымоход специальный переходник или вытяжной вентилятор.

      Большая тяга увеличивает расход топлива (увеличенные потери в дымоходе — меньший КПД котла).
      Решение: установить дроссельную заслонку в дымоходе между котлом и дымоходом.

    • Зону загрузки котла и задний сборный канал необходимо регулярно очищать от золы и пыли.

    ВНИМАНИЕ — Дымоход должен быть хорошо изолирован и изолирован, чтобы избежать конденсации водяного пара и смолы в дымоходе при пониженной мощности котла.

    Рекомендации ATMOS

    Большинство вышеперечисленных условий выполняется при установке котла вместе с накопительными баками. Поэтому мы настоятельно рекомендуем это.

    Несоблюдение данных инструкций ведет к прекращению гарантии и сокращает срок службы котла.

    Laddomat 21

    НАКОПЛЕНИЕ ТЕПЛА

    Установка котла вместе с накопительными баками дает ряд преимуществ:

    • меньший расход топлива (20-30%), котел работает на полную мощность и максимальный КПД, пока топливо не сгорит
    • долгий срок службы котла и дымохода — образование гудрона и кислот сведено к минимуму
    • Возможна комбинация с другими способами обогрева — эл.грамм. использование электроэнергии для накопления тепла
    • предназначен для совмещения нагревательных элементов (радиаторов) с теплым полом
    • комфортный обогрев и идеальное выгорание топлива
    • более экологичное отопление
    • Гарантия 3 года на корпус котла

    Мы рекомендуем установку котла вместе с накопительными баками в качестве основного варианта установки.
    Если вы не можете обеспечить рекомендуемый объем накопительного бака, подключите котел как минимум с одним расширительным баком на 500-1000 л.Система отопления должна быть установлена ​​квалифицированной компанией в соответствии с ČSN 060830. Если вы выбираете накопительный бак с большим объемом, вы также должны выбрать котел с соответствующей мощностью, чтобы он мог заряжать резервуары в разумные сроки.

    УСТАНОВКА КОТЛА С НАКОПИТЕЛЬНЫМИ СУДНАМИ И LADDOMAT 21 — ГРАФИК СОЕДИНЕНИЙ

    Диаметр НКТ в установке с накопительными баками
    Тип и мощность котла часть A часть B
    Cu Сталь Cu Сталь
    DC 18S, C 18S, DC 20GS 28×1 25 (1 «) 28×1 25 (1 «)
    DC 22S, DC 25S, DC 25GS, C 20S, DC 22SX 28×1 25 (1 «) 28×1 25 (1 «)
    DC 32S, DC 32GS, C 30S, DC 30SX 35×1,5 32 (5/4 «) 28×1 25 (1 «)
    DC 40GS, C 40S, DC 40SE, DC40SX 35×1,5 32 (5/4 «) 28×1 25 (1 «)
    DC 50S, DC50SE 42×1,5 40 (6/4 «) 35×1,5 32 (5/4 «)

    Laddomat 21 предназначен для котлов мощностью до 75 кВт, однако мы
    Рекомендуем использовать максимум 50 кВт.

    Котлы мощностью более 50 кВт мы рекомендуем оборудовать самым большим терморегулирующим клапаном ESBE и мощным насосом или трехходовым клапаном с сервоприводом с электрическим управлением, поддерживающим минимальную температуру возвратной воды от 65 до 75 ° C. . Соединение котла с накопительными баками может быть выполнено с использованием открытого или закрытого расширительного бака.

    Работа системы с аккумуляторами

    После розжига котла во время работы на максимальной мощности (от 2 до 4 нагрузок) мы нагреваем накопительные баки до требуемой температуры 90 — 100 ° C.Затем даем котлу прогореть. После этого мы забираем тепло из резервуара через трехходовой клапан в течение периода времени, соответствующего размеру резервуара и температуре наружного воздуха. В отопительный период (при соблюдении минимальных емкостей гидроаккумуляторов) он может составлять от 1 до 3 дней. В случае, если невозможно использовать накопление, мы рекомендуем установить как минимум один бак от 500 до 1000 л для балансировки запуска и завершения работы котла.

    Изоляция емкости

    Накопительные баки обычно поставляются без изоляции.Подходящим решением является совместная изоляция указанного количества резервуаров (необходимого объема) минеральной ватой в каркасе из гипсокартона или дополнительное заполнение заливным утеплителем. Рекомендуемая толщина утеплителя (минеральная вата) — 120 мм. Другой возможный вариант — приобрести емкости уже утепленные минеральной ватой в кожухе из кожзаменителя, также поставляемые нашей компанией.

    Отопление ГВС

    Для нагрева технической воды мы можем использовать комбинированный котел или накопительный бак с медным проточным водонагревателем (см. Прайс-лист).

    Laddomat 21

    Laddomat 21

    Его конструкция заменяет классическое соединение нескольких независимых частей. Он состоит из чугунного корпуса, терморегулирующего клапана, насоса, обратного клапана без пружины, шаровых кранов и термометров. Когда вода в бойлере достигает температуры 78 ° C, терморегулирующий клапан открывает подачу из бака. Подключение к Laddomat 21 намного проще, поэтому мы настоятельно рекомендуем его.Арматура Laddomat 21 поставляется с термокартриджем на 72 ° C, который предназначен для котлов мощностью более 32 кВт.

    РАБОЧИЕ ДАННЫЕ
    Макс. рабочее давление 0,25 МПа
    Строительное давление 0,25 МПа
    Испытательное давление 0,33 МПа
    Макс. рабочая температура100 ° С
    ТИП СОСУДА ОБЪЕМ (л) ДИАМЕТР (мм) ВЫСОТА (мм)
    АН 500 500 600 1944/1940 *
    AN 750 750 750/790 * 1974/1752 *
    AN 800 800 790 1910
    AN 1000 1000 850/790 * 2025/2202 *

    Емкости поставляются без изоляции или с изоляцией в кожухе из кожзаменителя.

    МИНИМАЛЬНЫЙ ОБЪЕМ НАКОПИТЕЛЬНОГО СУДНА
    Тип DC 18S DC 22S постоянного тока 25 / 25GS постоянного тока 32 / 32GS постоянного тока 40GS / SX постоянного тока 50S DC 70 / 75SE постоянного тока 100
    Мощность / кВт 20 22 25 35/32 40 49 70 99
    Объем / л 1000
    1500
    1500
    2000
    1500
    2000
    2000
    2500
    2500
    3000
    3000
    4000
    4000
    5000
    5000
    6000

    Мы рекомендуем всегда выбирать больший объем накопительного бака из заданного размера.

    Leave a Comment

    Схема отопления тихельмана для двухэтажного дома: Петля Тихельмана — надежное отопление для больших домов

    Схема отопления Тихельмана для одноэтажного и двухэтажного дома: фото и видео инструкция


    В настоящее время существует огромное количество методов обустройства отопительной системы в частном доме. Именно по этой причине многие домовладельцы нередко стоят перед трудным выбором, какому из предлагаемых видов обогрева отдать свое предпочтение. Кого-то интересует трехтрубная схема отопления Тихельмана, а кто-то, в силу некоторых обстоятельств, обустраивает свое жилище инновационными схемами, такими как анодно-капиллярная. А чтобы вы четко понимали, что представляет собой та или иная система, поговорим о каждой из них.


    Устройство водяного отопления


    Этот вариант является наиболее востребованным, причем с его помощью можно обустроить не только частный дом, но и квартиру в многоквартирном доме. Обвязка подобного обогревательного узла может быть коллекторной, одноконтурной и многоконтурной, к которой относится как двухтрубная, так и отопительная система Тихельмана.


    Классическое водяное отопления по схеме Тихельмана


    Вне зависимости от схемы обвязки по тепловому контуру циркулирует теплоноситель, в качестве которого используют обычную воду. Нередки и случаи, когда магистраль наполняется специальным незамерзающим раствором, который, в отличие от воды, не замерзает при отрицательной температуре. Необходимость в таком наполнении теплового блока возникает лишь в том случае, когда контур частично находится на улице или в помещение, в котором температура может опускаться ниже положительной отметки.


    С этой статьей читают: Водяное отопление частного дома


    Внутренние системы


    Такой способ обогрева может работать как за счет естественной (гравитационной) циркуляции теплоносителя, так и посредством искусственно нагнетаемой (за счет насоса). Первая обвязка теплового контура может быть оснащена нижним и верхним розливом. Схема функционирования верхнего розлива отопления характеризуется тем, что прогретая до необходимого уровня вода имеет меньшую плотность, чем «отработанная», то есть та, которая уже отдала свою тепловую энергию обогревательным приборам.


    Подобная обвязка предполагает то, что теплоноситель перемещается вверх по подающему стояку в радиаторы. Далее, отдавая теплоэнергию, он направляется вниз в нагреватель для последующего прогрева. В свою же очередь нижний розлив отопления характеризуется отсутствием общего вертикально располагающегося стояка подачи горячей воды, поэтому теплоносителья поступает непосредственно в обогревательные приборы, то есть в батареи.


    Существует еще тупиковая схема системы отопления. Она подразумевает перемещение теплоносителя по магистрали в противоположном холодной направлении.


    Тупиковая система будет рентабельнее, если сократить протяженность контура к минимуму. При устройстве помещения с большой площадью наилучшим решением будет установка двух небольших теплонагревательных систем для дома.


    Что такое петля Тихельмана


    Говоря о трехтрубной системе отопления, нельзя не упомянуть схему Тихельмана. Этот тип обуславливается возвратной системой с реверсом. В простонародье такой способ устройства обогрева частного дома именуется как петля Тихельмана. Благодаря тому, что циркуляционные магистрали в этой схеме сбалансированы, резкие перепады температурного режима не наблюдаются.


    Петля Тихельмана, отзывы о которой самые разные, обеспечивает максимально равномерный прогрев радиаторов. А это, в свою очередь, станет отличным выбором для владельцев частных домов.


    Но, несмотря на положительные стороны отопительной схемы Тихельмана, она обладает еще и недостатками. Так, к примеру, для ее устройства потребуется гораздо больше расходных материалов, нежели при обвязке любой другой системы.


    Помимо вышеуказанных обогревательных обвязок, можно выделить еще и замкнутую (кольцевую) обвязку, которая имеет сходства с одноконтурной схемой. Так, обогревательные приборы посредством переходных соединений монтируются в цепь. По конечному счету выходит замкнутый кольцевой контур с постоянно перемещающимся теплоносителем.


    Также хотелось бы отметить и каскадную систему отопления. Ее принцип основывается на работе двух соединенных между собой котлов. При этом используются еще и специальные регуляторы, что обеспечивает увеличение эффективности функционирования узла.


    Биметаллические радиаторы


    Современные виды устройства обогревательных узлов


    Традиционные методы  отопления, такие как петля Тихельмана, одноконтурные схемы и идентичные по функциональности системы обогрева прочно закрепились в своей нише. Однако, на смену им приходят более инновационные виды создания эффективно работающих узлов.


    Нанообогрев дома


    В последнее время люди все чаще и чаще отдают свое предпочтение именно этому варианту обогрева помещения. И пусть вас не пугает замысловатое название этого узла. В действительности же, многие из вас уже не раз сталкивались с подобными конструкциями, принцип работы которых достаточно примитивен.


    ВИДЕО: Инфракрасный пленочный теплый пол – самый популярный пример наноотопления



    Нагревательные элементы размещаются в тонкой пленочной основе, которая может монтироваться как в напольном покрытии, так и на стенах. Это обогревательная система еще называется «инфракрасный пленочный теплый пол». Однако, такие тепломаты сегодня используются в качестве дополнения к основному источнику тепла. Реже в качестве основного.


    С этой статьей читают: Кабельный теплый пол – разновидности и способы монтажа


    Устройство контуров с помощью электродных нагревателей


    Этот вариант обвязки отопительной магистрали характеризуется выделением тепла за счет ионизации теплоносителя, а именно, воды. Так, в процессе образовываются положительно и отрицательно заряженные ионы. Частицы, приближаясь к пластинам электродов, начинают постепенно выделять тепловую энергию. Несмотря на незначительную популярность, такие нагревательные элементы обладают массой преимуществ:


    • котлы подобного типа оснащены автоматическим регулятором температурного режима, что очень удобно;

    • электродные нагреватели имеют достаточно высокий КПД;

    • финансовая выгодна в эксплуатации этого котла;

    • высокий коэффициент теплоотдачи;

    • возможность замены теплонагревательного элемента;

    • за небольшой промежуток времени и при незначительных энергозатратах в помещение достигаются комфортные температурные условия;

    • для устройства обвязки с использование электродного котла потребуются сравнительно небольшие капиталовложения;

    • нет необходимости в подключении к централизованной газопроводной магистрали.


    Особенности анодно-капиллярной системы


    Усовершенствованный вариант обогревательных узлов, который обусловливается принципом поляризации молекул воды. Благодаря такому процессу удается увеличить площадь соприкосновения теплоносителя и нагревателя. А это, в свою очередь, дает возможность минимизировать теплопотери. Именно этим анодно-капиллярная обвязка отличается от других вариантов создания отопительного блока.


    Иногда можно столкнуться с процессами, схожими с электролизом. Однако этот процесс крайне редкий, потому как в основе топливных ресурсов нет сторонних примесей. С целью улучшения эффективности функционирования подобных блоков, квалифицированные специалисты рекомендуют использовать анодные электроды. Этот вариант топлива производится с высокими показателями качества.


    Надеемся, наши советы помогут вам сделать правильный выбор и обустроить свой дом эффективно работающей отопительной установкой.


    ВИДЕО: Попутная схема системы отопления. Петля Тихельмана


    схема системы отопления в двухэтажном доме трехтрубной

    Системы отопления, в которых теплоноситель транспортируется по двухтрубной попутной схеме, называются петля Тихельмана. Основные особенности схем в отсутствии работ по балансировке, стабильности эксплуатации. Рассмотрим технические показатели, устройство тепловой магистрали, возможность применения и формирование своими руками. Следует разобраться в достоинствах, недостатках схемы отопления и просчитать затраты прежде, чем выбирать подключение данного типа для частных особняков.

    Что такое петля Тихельмана?

    Чтобы понять, что такое схема петли Тихельмана, нужно представить отопительную систему с попутным движением теплоносителя. То есть батареи подключены к трубопроводу последовательно, схема классическая, при которой тепловой узел присоединяется в начале ряда батарей. Затем от узла ответвляются два трубопровода, один из которых нужен для подачи прогретого теплоносителя, а второй для обратного тока воды. Каждый прибор в контуре представляет собой шунт, что объясняет возрастание гидравлического сопротивления в петле по мере удаления батареи от теплового узла.

    Если такой контур формируется как замкнутое кольцо, то оба края становятся максимально приближенными к прибору нагрева и трубопровод обратного тока направлен не в котельный отсек, а продолжается дальше, по цепочке. В этом случае схема отопления Тихельмана требует продления подающего трубопровода от прибора нагрева до последнего радиатора, обратка же идет по магистрали от первой батареи и заканчивается в котельном отсеке.

    Реализуется схема и в случае линейного расположения радиаторов отопления. При таком раскладе трубу обратного тока нужно развернуть в зоне врезки последней батареи и охлажденный теплоноситель будет возвращаться к прибору нагрева. Получается, что на определенном участке магистрали система превращается в двухтрубную, поэтому петлю Тихельмана еще называют 2-х трубной разводкой.

    На заметку! По сумме длины подающий и обратный трубопровод для каждого радиатора равноценны, поэтому балансировка системы отопления при выкладке схемы Тихельмана не требуется.

    Преимущества и недостатки

    К достоинствам относят:

    • равность длины трубопроводов подачи и обратного тока для каждого прибора отопления;
    • одинаковость гидравлических условий для батарей;
    • отсутствие работ по балансировке;
    • стабильность работы всей магистрали.

    Благодаря одинаковой тепловой мощности батарей, конструкция обеспечивает равномерность подачи тепла в радиаторы при любом отдалении от прибора нагрева.

    Минусы тоже есть:

    1. Необходимо просчитать количество радиаторов. Если батарей много, то придется покупать трубы с большим диаметром, а это увеличивает расходы.
    2. Для правильного выполнения разводки трубопровод выкладывается по периметру строения, а это дополнительные сложности в зонах входных проемов, окон.

    Не рекомендуется применять петлю Тихельмана в домах небольшой площади, здесь удобнее обустраивать тупиковую систему отопления.

    Рекомендуем к прочтению:

    Области применения петли Тихельмана

    Увеличенный расход материалов не всегда лучше, поэтому система Тихельмана в двухэтажном доме применяется редко. Исключение составляет магистраль с размещением радиаторов по периметру строения. Кольцевая система потребует значительных затрат на материалы, но обустройство замкнутого кольца выполняется только при отсутствии помех в виде дверных проемов, окон «в пол». Придется укладывать еще одну магистраль для возврата теплоносителя в прибор нагрева.

    Если петля удлиняется, удаляется от нагревателя, повышается сечение труб или подбирается мощный циркуляционный насос, в противном случае система не сможет работать в полную силу.

    Для снижения расходов теплоносителя в зоне подключения первых батарей диаметр трубопровода следует уменьшить, это поможет сохранить напор воды на последующих участках. Уменьшение диаметра производится только по предварительным расчетам, иначе радиаторы, удаленные от прибора нагрева на значительное расстояние, не получат теплоноситель в достаточном объеме.

    Важно! Если применяется отопление петля Тихельмана для двухэтажного дома с интеграцией в систему насоса увеличенной производительности, нужно позаботиться об устранении шума при работе насоса.

    Получается, что применять двухтрубную проводку с попутным током воды можно лишь при общей протяженности магистрали от 70 метров, на которой устанавливается от 10 радиаторов. В противном случае попутная разводка не оправдает вложенных средств.

    Схема устройства петли Тихельмана в доме

    Если хозяин решил использовать схему отопления Тихельмана для двухэтажного дома, необходимо придерживаться рекомендаций профессионалов:

    • Правильно выбрать гидравлический насос – это основная деталь всей системы.
    • Для каждого этажа выкладывается своя петля. Стояк формируется общий для всех этажей.
    • Учитываются потери энергии на этажах, что требует тщательного подбора материала батарей, диаметра трубопровода. Для каждого этажа эти элементы выбираются с учетом особенностей подачи теплоносителя.
    • В контур попутки встраивается балансировочный кран. Для строений в 2 этажа краны монтируются в помещении котельной.

    На заметку! Если обустроить разделительные схемы, то упрощается поэтажная балансировка и настройка всей магистрали отопления в доме.

    Обвязка котла

    Как и системы любого отопления, 2-х трубные с попутным током носителя бывают открытыми и закрытыми. На выходе подающего патрубка нужно установить группу безопасности, которая включает предохранительный клапан, манометр и воздухоотводчик автоматического типа.

    Если система открытого типа, то выход подающего конца магистрали представляет собой вертикальный канал – это разгонный стояк, в самой верхней точке которого устанавливается компенсационный бак (расширительный). После бака формируется подающий трубопровод, который отправляет теплоноситель в сеть отопления. Труба обратного тока дополняется циркуляционным насосом, выбирать который нужно с учетом гидравлического сопротивления всей магистрали отопления.

    Важно! Чтобы насосное оборудование работало без перебоев, перед ним монтируется фильтр грубой очистки.

    После насоса нужно установить тройник, посредством которого присоединяется расширительный бак, манометр для контроля уровня давления в нижней точке схемы и патрубок для слива и залива теплоносителя в магистраль.

    Рекомендуем к прочтению:

    Запорная арматура представлена шаровыми кранами с полным проходом, их устанавливают:

    • с обеих сторон от насоса;
    • на патрубке залива/слива воды;
    • на отводе расширительного бака;
    • в точках подключения котла к контуру отопления.

    Если планируется монтаж закрытого клапана на байпасе, то точка врезки до насосного оборудования. Закрытый клапан на байпасе нужен для сработки при остановке циркуляции теплоносителя, чтобы защитить систему от холостого хода. В системе, где формируется несколько контуров с разной интенсивностью подачи теплоносителя, устанавливается гидрострелка. Это может быть раздача из отопительного прибора воды по магистрали с радиаторами и в контур теплого пола.

    Трубопроводы

    Если петля для отопления формируется в доме большой этажности, в расчет принимается общая площадь отапливаемых помещений, уровень теплопотерь – все это влияет на диаметр труб, которые будут применяться для обустройства магистрали.

    При уровне теплопотерь не выше 15 кВт и площади в 150 м2 применяются трубы с показателем внутреннего сечения в 20 мм. Такие детали подходят для внутренних систем отопления, где количество батарей не превышает 8 единиц. Насос 25-40.

    При условии потерь тепла в пределах 15-27 кВт и площади отопления не более 250 м2, нужно покупать трубы с сечением 25 мм (внутренний показатель). Насос 25-60. Допускается снижение параметров сечения трубопровода, но важно помнить, что для последнего радиатора диаметр подающего трубопровода не может быть менее 16 мм.

    Совет! Чтобы не выбирать отводы для подключения батарей, применяются детали с сечением в 16 мм. Их используют для присоединения всех радиаторов в доме.

    Арматура

    Чтобы обеспечить функциональность схемы, устанавливается регулировочная арматура. Для выравнивания перепадов давления рекомендуется подбирать разное количество секций в каждом радиаторе, но тут потребуются точные расчеты, произвести которые может только специалист.

    Чтобы избежать ошибки в расчетах, можно установить на батареи регулировочные клапаны, на первых крайних в ряду радиаторах клапаны монтируются в обязательном порядке.

    Если нет регулировочных клапанов, то применяется метод статической регулировки для балансировки петли Тихельмана. Такая система требует монтажа вставок, уменьшающих условный проход на определенную величину. Уплотнения в виде колец разного диаметра можно сделать своими руками, а ставить кольца следует в точку резьбового присоединения батареи.

    Петля Тихельмана и схема системы отопления в двухэтажном доме трехтрубной

    Мастера по отоплению знают, что петля Тихельмана – название двухтрубной сети с попутным движением теплоносителя. Система не считается распространенной, но в некоторых случаях является единственно возможной формой монтажа. Особенность в отсутствии балансировки и поддержании стабильной работы магистрали. Однако такая сеть имеет недостатки, потому перед выбором технологии надо сделать ряд точных расчетов. Рассмотрим плюсы и минусы петли, варианты применения и обвязки.

    Конструктивные особенности петли Тихельмана

    Теперь чтобы скачать приложение от 1xBet на свой Андроид телефон достаточно перейти по ссылке и скачать APK файл. Больше нет необходимости искать официальный сайт букмекерской конторы.

    Более точное понимание конструкции выдает схема двухтрубной сети с радиаторами, развернутая в прямой ряд. Классическая магистраль представляет собой тепловой узел в начале, от которого протянуто два трубопровода к каждой батарее. Одна труба для подачи горячего теплоносителя, вторая для возврата жидкости в котел. В этом случае важно расстояние от котла до батареи. Чем оно больше, тем выше гидравлическое сопротивление в петле подключения.

    Если же свернуть ряд батарей в кольцо, то оба края будут максимально близко к котлу, поэтому выгоднее установить трубопровод обратки не на подачу охлажденного теплоносителя в котел, а на подачу воды далее по цепи – попутным способом. То есть труба подачи воды одним концом подключена к котлу, заканчивается на последней в ряду батарее, возвратный трубопровод начинается от первого в ряду радиатора, продолжается до котла.

    Важно! Схема петли Тихельмана реализуется вне зависимости от расположения радиаторов, можно формировать ее при линейном расположении. Выглядит это как разворот трубы от зоны врезки крайнего радиатора в обратку для возврата охлажденной воды – на одном участке система превращается в трехтрубную.

    Достоинства и недостатки

    При внимательном изучении сети видно, что длины подающего и обратного отрезков для каждой батареи равны – это объясняет основное преимущество сети, она не нуждается в балансировке.

    Еще к плюсам относят:

    • равность гидравлических условий работы для радиаторов;
    • стабильность работы сети с поддержанием одинаковой тепловой мощности батарей.

    Минусы:

    Рекомендуем к прочтению:

    1. Увеличивается сечение трубопроводов и диммеров. Иначе система будет сложной в настройке.
    2. Обход трубами здания по всему периметру потребует обводки дверей, высоких окон, прочих препятствий – это приведет к удорожанию сети.

    Важно! Сеть с петлей применяется в строениях от 150 м2. В домах меньшей площади выгоднее ставить тупиковую систему.

    Возможности применения петлевой сети

    Рассматривая, где именно подойдет петля для отопления, следует отметить, что система будет уместной для сети с включением 10 и более радиаторов. Проблема в том, что отопление петля Тихельмана для двухэтажного дома требует большого количества материалов из-за периметральной выкладки системы.

    Есть несколько нюансов:

    1. Если обходу труб мешают двери, окна, укладывается еще один контур для обратной циркуляции воды и возврата ее в котельную. Снизить расход теплоносителя рекомендуется уменьшением сечения труб к первым батареям, но при условии, что общее количество радиаторов не более 10.
    2. Если приборов прогрева более 10, и они стоят далеко друг от друга, снижение диаметра труб приведет к неравномерному прогреву помещений. Повышение производительности установкой насоса большей мощности не решает проблему – при работе система начнет шуметь.

    Монтаж петли Тихельмана оправдан только в случае установки сети с большим количеством батарей.

    Технология установки петли Тихельмана в частном доме

    Правила формирования схемы отопления Тихельмана для двухэтажного дома просты:

    • основной конструкционный элемент – насос гидравлического типа;
    • формируется общий стояк отопления;
    • на каждый этаж выкладывается собственная петля;
    • диаметр труб и батарей выбирается по отдельности для каждого этажа;
    • в контур попутки установить балансировочный кран – на каждый отдельный этаж.

    На заметку! В строениях от 2-х этажей поэтажные краны монтируются рядом в котельной.

    Обвязка на котел

    Различается открытая и закрытая двухтрубная сеть с попутной циркуляцией теплоносителя. Поскольку радиаторов подключается более 10 штук, продавить плечо гравитационными силами невозможно, потому на выходе по трубопроводу подачи монтируется система безопасности из автоматического воздухоотводчика, клапана стравливающего и водомера.

    Важно! Открытые сети оснащаются вертикальным разгонным каналом до предела высоты образования уклона. В верхней точке сети монтируется открытый расширительный бак, затем трубопровод подачи направляется в разводящую систему.

    Рекомендуем к прочтению:

    На магистрали возвратной циркуляции врезаются:

    • циркуляционный насос, мощность которого определяется в соответствии с показателями гидравлического сопротивления сети;
    • перед насосом интегрируется сетчатый грязевой фильтр;
    • после насосного оборудования врезается тройник для присоединения расширительного бака, манометра нижней точки;
    • в зоне монтажа группы безопасности врезается сливной или заправочный патрубок.

    Обвязка трубопроводов

    Для верхней и нижней разводки подбираются трубы PPR. При условии скрытой выкладки покупается трубопровод PEX с фитингами надвижного типа. Если трубы прокладываются в плотных основаниях, обязательно применяется теплоизоляционная оболочка.

    Подбор сечения трубопровода:

    1. Теплопотери дома в 150 м2 не более 15 кВт – сечение внутреннего туннеля не более 20 мм. Применяются такие трубы для внутренних магистралей сети с батареями до 8 единиц. Насос выбирается 25-40.
    2. Теплопотери дома площадью в 250 м2 в пределах 15-27 кВт – сечение труб до 25 мм, насос 25-60.

    Важно! Трубопровод подачи к последней в ряду батарее не может быть сечением ниже 16 мм. Присоединение батарей осуществляется отводками с тем же диаметром (16 мм).

    Арматура

    Чтобы система Тихельмана в двухэтажном доме работала исправно, ее укомплектовывают запорной арматурой, которая позволяет установить температурный режим в каждой комнате.

    Совет! Для корректировки перепадов давления в сети количество секций должно быть разным для каждого радиатора, но только с учетом мощности каждой секции и всей батареи. Чтобы избежать ошибки, на радиаторы устанавливают регулировочные клапаны, особенно на крайние приборы.

    Балансировать петлю поможет метод статистической регулировки с использованием вставок вместо регулировочных клапанов. Вставки снижают условный проход на заданную величину. Устанавливают кольцевые уплотнители в точке резьбового подключения радиатора. Изготовить уплотнения в виде колец несложно из куска плотной резины.

    Системы с попутным движением теплоносителя

    При монтаже систем отопления в частных домах наиболее широкое применение получила двухтрубная разводка. Для ее реализации чаще всего применяются две основные принципиально разные схемы — попутная и тупиковая. Рассмотрим, чем отличается попутная система отопления, какими достоинствами и недостатками она обладает.

    Принцип действия попутной системы

    Система отопления с попутным движением теплоносителя, которую также называют петля Тихельмана, получает сегодня все более широкое применение.

    Особенно высокую эффективность данная схема демонстрирует при монтаже протяженных систем отопительных трубопроводов, например, если необходимо обеспечить эффективный обогрев большого двухэтажного дома.

    Петля Тихельмана принципиально отличается от классической тупиковой (встречной) схемы. При встречной системе трубопровода подающая магистраль начинается от котла и заканчивается последним радиатором, а «обратка» начинается от последнего радиатора и заканчивается котлом. При этом теплоноситель в магистралях движется в противоположных направлениях. В системе с попутным движением теплоносителя подача проходит таким же образом, а вот обратная магистраль начинается с первого радиатора, после чего доходит до последнего радиатора и возвращается к котлу. Таким образом, по подающей и обратной магистралям теплоноситель движется в одном направлении.

    Создание такой схемы объясняется необходимостью балансировки сети отопления. Если в одном из циркуляционных колец системы потери давления будут меньше, чем в остальных, то поток теплоносителя будет стремиться именно в эту ветку. Соответственно, напор на других радиаторах будет меньше, что приведет к снижению эффективности отопления в соответствующих помещениях. Балансировка предусматривает создание условий, при которых потери давления во всех ветках минимальны. В тупиковых системах для этого приходится устанавливать игольчатые вентили или специальные термостатические клапаны.

    При использовании попутной системы задача балансировки решается намного проще.

    Если система укомплектована радиаторами с одинаковым числом секций и одинакового типоразмера, то она является автоматически сбалансированной без необходимости применения дополнительной арматуры.

    Если же используются разные радиаторы, то ставить арматуру придется. Однако и в этом случае сбалансировать попутную систему будет намного проще, чем тупиковую. Особенно это актуально при значительной протяженности трубопроводов.

    Системы отопления с попутным движением теплоносителя, как правило, реализуются с нижней разводкой труб по горизонтальной схеме. При этом прокладывается три трубы:

    • подающая магистраль;
    • обратная магистраль;
    • труба для возврата «обратки» к котлу.

    Преимущества и недостатки петли Тихельмана

    Как уже было сказано, основным достоинством петли Тихельмана является сбалансированность системы отопления. Она не требует установки дополнительной арматуры для регулировки потока, которая стоит достаточно дорого и к тому же может требовать обслуживания и выходить из строя.

    Благодаря сбалансированности системы отопления попутного типа и одинаковой длины циркуляционных колец во всех радиаторах поддерживается практически одинаковый поток теплоносителя, а значит и греют они одинаково. В результате котел и циркуляционный насос работают в оптимальном режиме, и в целом обеспечивается оптимальное значение КПД системы.  Соответственно вы получаете качественный обогрев помещений при снижении расхода энергоносителя и финансовых затрат на эксплуатацию системы.

    Петля Тихельмана демонстрирует особую эффективность при создании достаточно крупных систем отопления со значительной протяженностью трубопроводов. В таких условиях спроектировать сбалансированную и хорошо работающую тупиковую систему бывает довольно проблематично. При использовании же попутной схемы особых сложностей с гидравлическим расчетом не возникает.

    Схема с попутным движением теплоносителя, как правило, работает с принудительной циркуляцией. Однако может она применяться и в самотечных системах. Более того, в системе с естественной циркуляции теплоносителя петля Тихельмана представляет собой оптимальное решение именно за счет своей сбалансированности и отсутствия необходимости в регулирующей арматуре.

    Преимущества системы с попутным движением теплоносителя оптимальным образом раскрываются при ее комплектации высококачественными отопительными приборами. Радиаторы Ogint сочетают в себе высокую тепловую эффективность и отличные гидравлические характеристики. Благодаря этому они позволяют добиться наилучшего режима работы отопления.

    Помимо преимуществ петля Тихельмана имеет и ряд недостатков, которые ограничивают ее применение. К основным минусам относятся:

    • более сложный монтаж за счет применения труб разного диаметра;
    • увеличенная протяженность трубопровода, что приводит к удорожанию системы;
    • наличие трех магистральных труб, что может ухудшать эстетические характеристики при открытой прокладке.

    В связи с перечисленными недостатками системы с попутным движением теплоносителя имеют меньшее распространение, по сравнению с более простыми тупиковыми системами. Однако в ряде случаев именно такая схема является практически единственным решением для реализации действительно эффективного и экономичного отопления.

    Радиаторы для систем с попутным движением теплоносителя:

    трехтрубное отопление в двухэтажном доме, диаметр труб для одноэтажного, как спроектировать

    Одной из разновидностей двухтрубных систем отопления является схема ТихельманаПроектирование системы отопления можно выполнять по-разному. Один из вариантов – построение схемы Тихельмана, предполагающей специфическую обвязку радиаторов. Система Тихельмана является попутно-перехлестывающей. Может показаться, то рисовать схему довольно сложно. Это отчасти правда, так как ее составление требует практики и определенных навыков. Схема Тихельмана предполагает универсальность и хорошую регулируемость.

    Варианты схемы Тихельмана

    При правильном построении схемы Тихельмана система отопления предполагает создание одинаковых условий для работы радиатора. Это касается перепадов давления, при том, что радиаторы имеют равные площади поверхностей, а, следовательно, и равный уровень теплоотдачи. Чтобы рисовать схемы правильно, необходимо некоторое время потренироваться.

    Основные достоинства схемы Тихельмана: универсальность, хорошая регулируемость

    При установке радиаторов по схеме Тихельмана могу возникнуть трудности в виде препятствий, например, расположение двери.

    Дверь можно обойти несколькими способами: трубу можно проложить сверху. При выборе этого варианта следует учесть, что участок над дверью должен быть оснащен автоматическим воздухоотводчиком: это не позволит воздуху накапливаться. Внешний вид помещения при этом страдает. Также воздухоотводчик может время от времени подтекать, что довольно непрактично.

    Варианты схемы Тихельмана:

    • Вариант в одноэтажном доме. Трубу можно проложить ниже напольного уровня. Но это может быть неудобно, если тяжка пола уже выполнена.
    • Схема для двух этажей. По схеме завязывается вся система, а не этажи по-отдельности. Выполняется подача и обратка основных труб, имеющих диаметр в 20 мм. А уже к ним подключают радиаторы с использованием тубы в 16 мм.
    • Обвязка для трех этажей. Выполняется одна обвязка для всех этажей. Стояки имеют диаметр в 25 мм, подача и обратка в 20 мм, труба для отвода к радиаторам в 16 мм.

    По возможности лучше выполнять подключение каждого этажа по-отдельности, при этом ля каждого подключая индивидуальный насос. Следует учесть, что использование одного насоса при его поломке может привести к тому, из строя выйдет сразу вся система отопления. Схему Тихельмана можно использовать для прокладки отопления во всех типах помещений. Она предполагает равномерный прогрев радиаторов, а монтировать ее довольно легко, если схема составлена правильно.

    Нюансы трехтрубной системы отопления

    Спроектировать правильную систему отопления очень важно, так как это этого зависит тепло и комфорт в доме в течение всего холодного периода, который в нашей стране отличается суровостью. Систему отопления с теплоносителем в виде воды может быть однотрубной, двухтрубной, трехтрубной и даже четырехтрубной. Систему Тихельмана часто называют трехтрубной.

    Трехтрубная система — это компромисс между двухтрубной системой, которая не отличается гибкостью

    Схему Тихельмана относят к разновидности двухтрубной системы, которую отличает реверсивный тип и возвратная отопительная система.

    Трехтрубная система качественно отличается от двухтрубной, но не дотягивает до четырехтрубной. Такую систему можно назвать компромиссной: ее отличительной чертой является гибкость и доступная стоимость, если сравнивать с затратами на установку четырехтрубной системы. Установка трехтрубной системы – самый оптимальный и экономичный вариант.

    Нюансы и характеристики системы:

    • Простота в эксплуатации. Система работает очень просто, если предварительно разобраться в принципе ее работы.
    • Процесс автоматического регулирования способствует тому, что теплоноситель и его расход остаются постоянными для каждого потребителя.
    • Систему можно использовать для обустройства зданий любого типа.
    • Для работы системе не нудна установка и применение обратных клапанов: она работает благодаря циркулирующему насосу.

    Трехтрубные системы отопления могут быть открытыми и закрытыми. Закрытые системы предполагают беспрерывное функционирование и циркуляцию теплоносителя к источнику тепла и к источнику нагрева. Открытые системы характеризуются неравенством. После того как сетевую воду выливают, происходит соприкосновение воды с атмосферой. Открытую систему можно пополнять в любом месте.

    Система Тихельмана в двухэтажном доме

    В частном доме жильцы предпочитают пользоваться автономными системами отопления. Чтобы получить тепловую энергию, используют самостоятельный генератор тепла. Обычно такими генераторами являются котлы среднего размера. Самой работоспособной и популярной является схема подключения под названием «Схема Тихельмана».

    Если разрабатывается схема Тихельмана отопления 2 х этажного частного дома, то задача становится сложнее

    Схема Тихельмана предполагает радиаторы работают на одинаковых условиях, имеют одно и то же сопротивление, и качество протока теплоносителя.

    Преимущество схемы заключатся в способности самостоятельной балансировки. Одну ветку схемы можно использовать для обвязки двух домов. При условии, что используется принудительная циркуляция теплового носителя. Классическая двухтрубная схема предполагает начало обратной магистрали от последней батареи, а конец схемы находится там, где расположен котел. А вот схема Тихельмана имеет противоположную конструкцию.

    Преимущества схемы:

    • Сбалансированность системы;
    • Отсутствие регулировочного оборудования;
    • Одинаковый проток по все системе отопления;
    • Оптимальная работа теплорегулирующего оборудования.

    Схема имеет и недостатки. Для того чтобы она работала правильно и эффективно, необходимо использовать дополнительные трубы, имеющие большой диаметр. Покупка оборудования предполагает дополнительные расходы.

    Диаметр труб в схеме Тихельмана

    Хорошая и правильно сбалансированная система отопления по схеме Тихельмана обеспечивает интенсивную работу и качественно отопления без больших материальных затрат на ее установку. Благодаря тому, то теплоноситель движется равномерно по протоку, КПД такой системы очень высокий. Надежность схемы заключается в равномерном прогревании всех радиаторов.

    Чтобы система работала качественно, надежно и эффективно, для ее установки необходимо использовать только качественные трубы, имеющие большой диаметр.

    Классической считается двухтрубная схема предполагает начало обратного тепла магистрали на первом радиаторе. Такая прямая система предполагает равномерное передвижение теплоносителя по магистрали. Система характеризуется одинаковым сопротивлением и протоком.

    Что может помешать проводке труб:

    • Дверной проем;
    • Архитектурные особенности помещения.

    Конечно, на установку такой схему понадобятся какие-то средства, так как трубы должны быть качественными. Но установка получается экономичнее, чем использование дорогостоящих регулировочных систем. Схема позволяет объединить все радиаторы в один большой прибор отопления, обеспечивающий равномерное распределение тепла по всему помещению.

    Что такое система тихельмана (видео)

    Система отопления Тихельмана – это экономный и эффективный способ установки качественной системы отопления. Нарисовать схему будет несложно, если предварительно ознакомиться с нюансами и потренироваться в ее составлении в течение некоторого времени. Схема предполагает одинаковы проток теплоносителя по всему отопительному контуру. Преимущества такой системы превышают недостатки.

    Добавить комментарий

    Схема отопления с петлей Тихельмана: плюсы и минусы

    Двухтрубные системы отопления частного дома, как правило, это тупиковые системы, что приводит к тому, что в последнем радиаторе вследствие наибольшей удаленности напор и проток теплоносителя слабее, соответственно отопительный прибор греет хуже. Эта проблема решает путем увеличения количества секций радиаторов или  добавлением регуляторов на каждый радиатор.

    Второе решение, которое используется при монтаже двухтрубных систем отопления частного дома, является балансирование системы.

    Схема Тихельмана достаточно проста. В классической двухтрубной схеме обратная тепломагистраль начинается от последнего радиатора и заканчивается котлом, а подача начинается от котла и заканчивается последним радиатором.

    Особенности петли Тихельмана заключаются в том, что «обратка» начинается с первого радиатора, доходит до последнего и возвращается к котлу, а подача, как и в классической схеме, начинается с котла и заканчивается последним радиатором.

    Получается, что первый радиатор от котла первый на подаче и последний на обратке, соответственно, последний радиатор последний на подаче, но первый на обратке.

    Это своего рода прямоточная система, в которой теплоноситель в подающей и обратной тепломагистралях перемещается в одном направлении.

    Данная схема позволяет обеспечивать равномерное сопротивление и проток в двухтрубных системах.

    Преимущества и недостатки петли Альберта Тихельмана

    Двухтрубные системы отопления частного дома, монтаж которых выполнен по схеме Тихельмана, обладают преимуществами прямоточных однотрубных систем («ленинградки») и двухтрубных систем, а также рядом дополнительных превосходств.

    Прежде всего, отметим сбалансированность системы и отсутствие необходимости установки различного регулировочного оборудования, которое стоит довольно дорого.

    При этом проток теплоносителя по всей системе одинаков, а работа теплогенерирующего оборудования оптимальна и отличается высоким КПД.

    К недостаткам схемы Тихельмана отнесем необходимость использования дополнительных труб и желательно большого диаметра, а это дополнительные расходы.

    Причем не всегда архитектурные особенности частного дома позволяют произвести монтаж открытой системы отопления с тремя трубами. Например, установке системы отопления данного типа могут помешать дверные проемы, и ряд других архитектурны форм.

    Поэтому организовать круговое движение промежуточного теплоносителя в двухтрубной системе отопления частного дома не всегда возможно.

    Также отметим, что в большинстве случаев при монтаже возвратных отопительных систем реверсивного типа по схеме Тихельмана применяется горизонтальная разводка.

    По остальным характеристикам и используемому отопительному оборудованию и теплогенераторам петля Тихельмана не отличается от двухтрубных аналогов.

    схема устройства системы отопления в частных двухэтажных и одноэтажных домах, плюсы и минусы, диаметр труб

    В последнее время большой популярностью пользуются петли Тихельмана. Они представляют собой отопительную систему, где теплоноситель транспортируется по двухтрубной схеме. Подобный вариант характеризуется эффективностью и стабильной работой, а также долговечностью, что имеет важное значение при обустройстве отопительной системы.

    Что это такое

    Для того чтобы разобраться в особенностях данной петли и понять принцип ее работы, необходимо вначале представить саму отопительную систему, которая отличается попутным движением носителя тепла. Другими словами, батареи в подобной системе подключаются последовательно по заранее определенной схеме. Именно поэтому полностью исключается возникновение каких-либо сбоев и проблем в работе устройства.

    От данного узла отходит несколько трубопроводов, которые нужны не только для передвижения теплоносителя, но и для оттока воды. В контуре имеется несколько устройств, каждый из которых является шунтом, играющим важную роль в процессе возрастания гидравлического давления в системе.

    Уникальные конструктивные особенности делают данный вариант отличным решением для частного дома, так как полученная в результате система может похвастаться устойчивой работой и равномерным прогревом каждого радиатора.

    Следует отметить, что подобную систему можно реализовать не только при классическом, но и при линейном расположении радиатора. Однако при этом нужно будет продумать двухтрубную разводку, которая необходима для стабильного функционирования системы.

    Плюсы и минусы

    Огромная популярность и востребованность петли Тихельмана вызвана целым рядом преимуществ, которые выгодно выделяют ее на фоне конкурентов. Среди основных достоинств можно выделить следующие:

    • равная длина трубопровода и обратного тока для любого радиатора;
    • для каждого радиатора предоставляются одинаковые гидравлические условия;
    • нет необходимости проводить какие-либо работы по балансировке, что в значительной степени упрощает процесс установки и эксплуатации;
    • стабильная работа магистрали, вне зависимости от внешних условий.

    Отличительной особенностью подобной системы является наличие одинаковой мощности радиаторов, благодаря чему удается обеспечить равномерное распределение тепла во всех помещениях.

    Разумеется, недостатки у такой системы тоже есть. Прежде всего, нужно будет пристальное внимание уделить просчету числа радиаторов, которые будут находиться в системе. Если их слишком много, то необходимо будет покупать трубы, отличающиеся большим диаметров, а это существенно увеличит расходы на организацию подобной системы. Кроме того, чтобы система могла стабильно работать, нужно будет осуществлять разводку труб по периметру строения, что вызовет сложности при работе около входных проемов.

    Подобные системы не нужно пытаться реализовать в небольших домах, так как это неэффективно. Более предпочтительным вариантом считается не петля Тихельмана, а тупиковая система.

    Сфера применения

    Слишком большое использование материалов не всегда является оптимальным решением, поэтому для создания отопительной системы в многоэтажном доме подобная петля обычно не используется. Сделать это можно только в том случае, если имеется магистраль, которая отличается расположением радиаторов по периметру строения. А вот при кольцевой системе дела обстоят намного сложнее, ведь придется произвести серьезные траты на материалы, а также на создание замкнутого кольца. Последний вариант можно создать только при отсутствии каких-либо дополнительных преград в виде дверей или окон. В результате нужно будет уложить еще одну магистраль, чтобы теплоноситель мог возвращаться. Это будет крайне неэффективно и дорого, поэтому лучше всего отдать предпочтение другим вариантам отопительной системы.

    Такая система в загородном доме будет крайне эффективной, однако нужно убедиться в том, что ничто не мешает ее работе на полную силу. Например, если петля удлиняется или увеличивается сечение труб, то это негативно скажется на работоспособности всей системы.

    Если нужно уменьшить потребление теплоносителя в области подключения первой батареи, то диаметр трубы также нужно будет уменьшить. Благодаря этому удастся сохранить напор воды на других участках.

    Кроме того, данный способ считается более рациональным и позволяет контролировать напор воды на любом участке.

    Если появилась необходимость в том, чтобы уменьшить диаметры, нужно обязательно провести предварительные расчеты.

    В противном случае радиаторы, которые находятся на большом расстояние от отопительного прибора, не смогут получить теплоноситель в нужном количестве.

    Следует отметить, что при наличии специального насоса для увеличения производительности также нужно провести работы по устранению шума в процессе работы. Таким образом, использовать подобную систему можно только в тех сферах, где общая длина магистрали составляет не более 70 метров. Кроме того, допускается установка не более 10 радиаторов одновременно. Иначе не будет никакой эффективности, а разводка не позволит оправдать вложенных денег.

    Схема устройства

    Наиболее важным отопительным элементом, который обеспечивает стабильную работу всей системы, является гидравлический насос. При его помощи нужно будет оборудовать общий стояк, однако при этом на каждом этаже дополнительно укладывается отдельная петля. Отличительная особенность подобной системы в том, что сопротивление внутри трубы одинаковое. При этом для создания подобной системы нужно будет тщательно просчитать протяженность трубопровода как для всей системы, так и для каждой отдельно взятой трубы.

    Следует отметить, у каждого частного дома, в зависимости от его проектных и конструктивных особенностей, имеются определенные теплопотери, поэтому и нужно данный параметр считать отдельно для каждой части системы.

    Отличительная особенность системы разделения в том, что она позволяет производить балансировку, тем самым делая процесс настройки петли максимально простым.

    При желании обустроить подобную систему в частном доме необходимо придерживаться определенных рекомендаций:

    1. Правильно выбрать тип гидравлического насоса, так как именно данная деталь играет самую важную роль в процессе работы всей системы.
    2. Для каждого этажа нужно будет выложить свою петлю.
    3. Перед выбором наиболее оптимальных материалов следует также провести тщательные просчеты потери тепла и энергии. Кроме того, выбирать определенный материал нужно с учетом всех особенностей подачи теплоносителя на этаж.
    4. В попутку обязательно нужно встроить балансировочный кран. Если же в доме несколько этажей, то такой кран нужно будет поставить в котельной.

    Обвязка котла

    Как и любая другая отопительная система, петля Тихельмана может быть открытой или закрытой. На выходе обязательно следует смонтировать группу безопасности, которая при необходимости включит предохранитель, манометр и начнет отводить воздух из помещения.

    Если же система открытого типа, то здесь не получится обойтись без разгонного стояка. На самой верхней его части дополнительно устанавливается расширительный бак, после которого создается трубопровод для отправления теплоносителя. При необходимости труба обратного тока дополняется при помощи специального насоса, выбрать который можно с учетом сопротивления внутри системы.

    Перед началом обвязки котла обязательно стоит убедиться в том, что насосы работают без сбоев, а также следует установить фильтры для очистки воды. Это поможет гарантировать стабильную работу отопительной системы в будущем, а также избавит владельца от необходимости проводить очистительные работы.

    После того как все работы проведены, необходимо будет установить тройник, который включает в себя расширительный бак, манометр и систему контроля уровня давления в магистрали. Пристальное внимание нужно уделить выбору запорной арматуры, которая может быть выполнена в виде шаровых кранов. Они должны устанавливаться не только со всех сторон от насоса, но и на отводе расширительного бачка.

    Если организуется отопительная система, где находятся контуры с различной скоростью подачи теплоносителя, то нужно будет смонтировать гидрострелку.

    Трубопроводы

    Двухтрубная система создается легко, а вот трехтрубную создать не очень просто. Отопительная система подключается через трубы, сечение которых нужно будет дополнительно высчитать. Для этого используются два наиболее важных параметра – площадь помещения, а также уровень теплопотери. Последний показатель понять достаточно легко. Если комната не превышает 150 метров кв., то теплопотери составляют не более 15 кВт. Здесь все зависит от того, какие материалы использовались при строительстве объекта, а также утеплен ли он при помощи специальных средств. Нужно будет проложить линии, диаметр которых не более 2 см, а также насосное оборудование на 25-40 кВт.

    Если потери тепла варьируются в диапазоне 15-27 кВт, то нужно будет приобрести трубы, диапазон которых составляет 25 мм. При необходимости можно использовать трубы с меньшим сечением, однако стоит быть предельно внимательным с расчетами, так как это может негативно сказаться на эффективности всей системы.

    Арматура

    Некоторые не уделяют должного внимания выбору арматуры, считая ее неважным элементом петли Тихельмана. Однако без качественной регулировочной арматуры невозможно гарантировать функциональность схемы. Для того чтобы добиться оптимального давления внутри системы, нужно правильно подобрать количество секций в радиаторе, однако тут придется проводить точные расчеты, с которыми может справиться только опытный специалист.

    Чтобы обезопасить себя от возможных ошибок, можно установить на каждом радиаторе специальный клапан. Если же нет возможности смонтировать его, то нужно применять метод статической регулировки, которая поможет обеспечить балансировку петли Тихельмана. Подобная система нуждается в установке вставок, которые помогут снизить проход теплоносителя на нужную величину.

    Итак, петля Тихельмана является одной из наиболее популярных и востребованных при создании отопительной системы. Ее основное преимущество заключается в стабильности работы и равномерности прогрева всех элементов. Подобная система монтажа отопления подойдет как для одноэтажного, так и для двухэтажного домов. В отличие от двухконтурного теплого пола с напольным покрытием такая система обеспечивает естественную циркуляцию.

    Подробный обзор отопительной системы «Петля Тихельмана» представлен в следующем видео.

    Петлевая система отопления Тихельмана: установка и расчет

    Одной из самых популярных разновидностей систем отопления в наше время является так называемая петля Тихельмана. Схема эта довольно простая, но при электромонтаже в этом случае, конечно, нужно придерживаться определенной технологии. Перед установкой такой системы в обязательном порядке необходимо составить подробный проект, сделав все необходимые расчеты.

    Что такое система и как она монтируется

    Контур обогрева петли Тихельмана на самом деле очень прост.В этом случае подводящая труба проходит обычным образом — то есть от котла до последнего радиатора. Реверс монтируется к отопительному агрегату не от последней батареи (как в обычных тупиковых системах), а от первой. При такой разводке сумма длин всех труб, подключенных к каждому радиатору, одинакова. То есть на последнюю батарею идет длинная подача, а от нее забирается короткая отдача. От первого радиатора — соответственно наоборот.

    Преимущества системы

    Эта электрическая схема имеет следующие преимущества:

    • отсутствие необходимости в сложной балансировке;

    • равномерное отопление всех комнат в доме;

    • работают с максимальной эффективностью.

    В тупиковых двухтрубных системах радиаторы, расположенные рядом с котлом, всегда нагреваются сильнее, чем установленные в удаленных помещениях. Чтобы исправить ситуацию, в таких схемах используются балансировочные краны. С их помощью ограничивается количество теплоносителя, проходящего через расположенные ближе к котлу батареи. Но даже балансировка таких систем не позволяет задействовать все радиаторы на полную мощность. Кроме того, при такой схеме необходима установка более мощного насоса.

    Попутная схема системы отопления Петля Тихельмана таких недостатков полностью лишена. Все батареи в нем работают в абсолютно равных условиях. То есть его не нужно балансировать.

    Недостатки системы

    Конечно, такая схема подключения имеет не только достоинства, но и недостатки. В тупиковых системах диаметр магистрали обычно сужается по направлению теплоносителя. Делается это в основном в целях экономии.В сопутствующих системах такая схема не применяется. В этом случае по понятным причинам трубы одинакового диаметра прокладываются по периметру помещения. То есть сэкономить на стоимости магистралей и арматуры при такой схеме разводки невозможно.

    В каких случаях рекомендуется монтировать

    Поскольку монтаж сопутствующей системы отопления стоит дороже, чем обычный тупик, рекомендуется использовать ее только в больших домах со значительным количеством радиаторов.То есть там, где балансировка существенно влияет на работу циркуляционного насоса.

    Также необходимость сборки такой системы ставится под сомнение в тех случаях, когда трубы в силу особенностей планировки невозможно провести по периметру помещения. В этом случае придется делать дорогостоящую трехтрубную систему, запуская обратку длинной петлей. И это обычно дорого с финансовой точки зрения.

    Конструкция системы: диаметр трубы

    Конечно, составление детального проекта — это то, что в первую очередь требует установка отопления петлей Тихельмана. Расчет системы в этом случае проводится обычным образом. Чтобы определить требуемый диаметр трубы, необходимо сначала рассчитать желаемую тепловую мощность системы. Сделать это можно по формуле Q = (V * Δt * K), где V — объем дома, Δt — разница температур в помещении и на улице, K — коэффициент теплопотерь. Последний параметр зависит от степени утепленности задачи.

    Коэффициент теплопотерь в зависимости от степени теплоизоляции здания

    Степень теплоизоляции

    Коэффициент

    Отсутствие теплоизоляции (или минимальное)

    3 -4

    Облицовка кирпичом

    2-2.9

    Средняя теплоизоляция

    1-1,9

    Качественная изоляция, использование пластиковых окон и современных входных дверей

    0,6-0,9

    Далее необходимо определить скорость движения теплоносителя в магистралях. Диапазон значений оптимального показателя в этом случае составляет от 0,36 до 0,7 м / с. Все полученные данные в конечном итоге следует подставить в специальную таблицу размеров труб.Чаще всего в таких системах для обратной и подающей магистралей закупается металлопластик диаметром 26 мм. Радиаторы соединяются отрезками 16 мм.

    Объем воды в системе

    Конечно, для того, чтобы система отопления контура Тихельмана работала эффективно, перед ее установкой также следует рассчитать необходимый расход теплоносителя. Для определения этого параметра следует предварительно рассчитать теплопотери здания. Это можно сделать с помощью формулы G = S * 1 / Po * (Tv — Tn) k.Здесь Po — сопротивление теплопередаче, Tv и Tn — температура воздуха на улице и в доме, k — понижающий коэффициент. Первый и последний показатель определяются из таблиц в зависимости от особенностей конструкции здания. Собственно расход теплоносителя рассчитывается по формуле Q = G / (c * (T1-T2)), где:

    • с — удельная теплоемкость воды (4200),
    • T1 — ее температура в обратке,
    • Т2 — в подающей трубе.

    Последние два параметра определяются с учетом коэффициента нелинейности теплоотдачи радиаторов.В конечном итоге разница между их значениями должна быть примерно 15-20 С.

    Специальные программы

    Конечно, можно произвести расчет контура системы отопления Тихельмана и вручную. Но лучше использовать специальную программу. Все, что нужно будет сделать в этом случае, — это ввести данные, запрошенные программой, в форму. В большинстве случаев такое программное обеспечение, к сожалению, продается за деньги. Однако некоторые разработчики предоставляют его демонстрационные версии или предлагают бесплатные варианты с ограниченным функционалом, которого может хватить для расчета системы отопления обычного загородного дома.

    Петля Тихельмана на два этажа и более

    Чаще всего такую ​​систему отопления монтируют в одноэтажных домах большой площади. Именно в таких домах он работает наиболее эффективно. Однако иногда такую ​​систему собирают и в двух-трехэтажных домах. При электромонтаже в таких домах следует придерживаться определенной технологии. По схеме Тихельмана в этом случае связывают не каждый этаж отдельно, а все здание. То есть поддерживается равная сумма длин обратного и подающего трубопровода для каждого радиатора дома.

    Петля Тихельмана на двух этажах собирается по особой схеме. Также специалисты считают, что использовать только один циркуляционный насос в этом случае нецелесообразно. Если есть такая возможность, стоит установить по одному подобному устройству в каждом здании на каждом этаже. В противном случае, если выйдет из строя единственный насос, сразу отключат отопление во всем доме.

    Особенности монтажа: при необходимости балансировки

    Как уже было сказано, регулировка количества теплоносителя, проходящего через радиаторы, проходная система отопления не требует петли Тихельмана.Но только тогда, когда в здании установлены радиаторы такой же мощности. Однако в больших домах такая схема сборки системы отопления применяется редко. Например, слабые радиаторы обычно устанавливают в котельной и других подсобных помещениях, а в жилых комнатах — более мощные модели. Конечно, для всех этих батарей потребуются разные воздуховоды. Если расход теплоносителя рассчитан на слабые радиаторы, на мощные его будет недостаточно. При обратных схемах — в небольших батареях начнут возникать гидравлические шумы.Чтобы этого не произошло, устанавливают балансировочные краны.

    Этапы установки

    Система отопления собирается по данной схеме обычным способом. То есть:

    • Котел смонтированный . Высота помещения, в котором он будет установлен, должна быть не менее 2,5 м. В этом случае минимально допустимый объем помещения составляет 8 м 3 . Котел обычно выбирают из расчета, что на 10 кВт площади требуется 1 кВт мощности.

    • Радиаторы смонтированы. Самый популярный вид оборудования — биметаллические батареи. Перед монтажом радиаторов следует сделать разметку. Это отопительное оборудование обычно крепится на специальных кронштейнах.

    • Сами трассы протянуты. Чаще всего пластиковые трубы используются для сборки систем отопления, в том числе сопутствующих. К их достоинствам можно отнести простоту монтажа, способность выдерживать даже очень высокие температуры и долговечность.

    • Установлен циркуляционный насос.Это устройство обычно устанавливается в непосредственной близости от котла, на обратном трубопроводе. Врезать его нужно через обход с тремя кранами. Перед циркуляционным насосом необходимо установить фильтр. Эта добавка значительно продлит срок ее службы.

    • Установлены расширительный бак и группа безопасности. Первый подключен к обратке через одну трубу. Конечно, для системы Тихельмана нужно выбрать расширительный бачок мембранный. Группа безопасности обычно идет в комплекте с котлом.

    Монтаж петель Тихельмана: полезные советы

    Особенности планировки комнат могут усложнить сборку такой системы. Например, в любом случае багажник придется тянуть в районе двери. В подсобных помещениях допускается прокладка труб поверх проема. Ведь в этом случае дизайну помещения обычно не уделяют особого внимания. В жилых помещениях трубу чаще всего протягивают под дверью. Для этого может потребоваться проделать такую ​​процедуру, как пробивка стяжки.Если по каким-то причинам протяжку под дверью сделать нельзя, обратная труба возвращается в то же место, откуда пришла корма. В этом случае в системе появляются участки, в которых проходят не две, а три трубы. Такая схема иногда применяется в частных домах. Но собрать систему отопления стоит немало. Поэтому, как было сказано выше, в этом случае стоит подумать об использовании коллекторной или тупиковой схемы.

    Мнение владельцев загородных домов о системе

    По мнению большинства владельцев загородной недвижимости, эта схема действительно очень эффективна — петля Тихельмана.Отзывы о такой системе заработали просто отлично. При правильном проектировании и сборке в доме устанавливается очень комфортный микроклимат. К тому же само оборудование редко выходит из строя и служит долго.

    О петле Тихельмана хорошо отзываются не только владельцы жилых домов, но и владельцы коттеджей. Система отопления в таких постройках в холодное время года часто используется нерегулярно. Если разводка выполняется по тупиковой схеме, при включении котла помещения прогреваются крайне неравномерно.С проходной системой таких проблем, конечно же, не возникает. Но собрать отопление по такой схеме действительно дороже, чем тупиком.

    Стоит ли монтировать самостоятельно

    Как уже можно понять из всего вышесказанного, обогреватель «Петля Тихельмана» имеет довольно простую конструкцию. В любом случае собрать его не сложнее, чем обычную тупиковую систему. Однако следует учитывать, что петлю Тихельмана чаще всего монтируют в домах очень большой площади.Монтаж систем отопления в таких постройках уже сам по себе имеет массу нюансов. К тому же расчет коммуникаций для такого объекта должен быть максимально точным. Просто брать средние значения (10 кВт котла на 1 м 2 из помещения , диаметры труб 26 и 16) в этом случае не получится. Сделать правильные расчеты по таблицам и даже с помощью соответствующих программ самостоятельно будет довольно сложно. Поэтому для проектирования и установки системы Tichelman Loop в большом доме все же стоит нанять специалистов.

    Попутное движение теплоносителя. Система отопления петля Тихельмана: установка и расчет

    Схема прохода отопительной трубы отличается тем, что она саморегулирующаяся. Если он собран правильно, то после установки настраивать его не нужно. Каждый радиатор в этой системе должен иметь одинаковую разницу давлений между подающей и обратной магистралью. Каждый нагреватель в соответствующем контуре работает в одинаковых гидравлических условиях.

    Как устроена поездка

    Такая же разница давлений на радиаторах возникает, потому что сумма длин подачи и возврата для каждого одинакова.Это хорошо видно на схеме. Возьмите любую батарею из системы и оцените общую длину подводящих и отводящих труб к котлу.

    Тех. Все нагреватели автоматически находятся в одинаковых условиях, и это именно то, что другие схемы достигают точной настройки, а иногда и не могут добиться. Например, сложная конфигурация лучевой цепи, где каждая батарея длинной парой трубопроводов соединена с одним коллектором. Длина этих трубопроводов разная, радиаторы взаимно влияют друг на друга, поэтому систему необходимо тщательно регулировать.

    Диаметр трубопровода

    Желательно, чтобы диаметр магистрального трубопровода (и подающего, и обратного) был одинаковым по всему кольцу, за исключением присоединения последнего радиатора. Где от точки разветвления до предпоследнего можно использовать меньший диаметр, потому что это будет уже не линия, а отвод к последнему нагревателю в контуре. Те. Окончательная резка и подача и возврат могут быть с меньшим диаметром.

    Воздействие ствола одного значительного диаметра необходимо для обеспечения таких же условий для радиаторов.Те. так что эта «поездка» будет сбалансированной системой, в которой все батареи стабильно работают в одинаковых условиях.

    Если начать «играть» в экономию и уменьшить диаметр магистрали в направлении потока жидкости (потому что с каждой веткой уходит меньше), очень легко сделать так, чтобы группа последних радиаторов всегда была холоднее , т.е. систему окажется сложно настроить.

    Таким образом, для небольшого дома с 6-8 радиаторами от котла прокладывается труба диаметром 26 мм (внешняя для металлопластика, для полипропилена и др. — другие значения), затем до предпоследнего. устройство — 16 мм.Напротив, для обратки — от первой батареи 16 мм, затем от второй — кольцо 26 мм до котла.

    Но это только пример для небольшой системы, и если дом большой, то диаметр линий может быть больше, чтобы трубопровод не шумел на концевых участках, чтобы скорость в нем не превышает 0,7 м / с. Определить необходимый диаметр можно простым подбором подключаемой мощности, пример расчета можно найти на этом ресурсе.

    Всегда нужна поездка

    Соответствующая система отопления на 20 процентов дороже тупиковой. Перерасход денежных средств связан с использованием труб большого диаметра, и в частности их фитингов — тройников на ответвлениях радиаторов и переходников на меньший диаметр, которые подключаются к радиаторам.

    В тупиковой схеме диаметры труб будут меньше, так как вся мощность делится на 2 и более плеч, на выходе из котла.

    Особенно громоздко становится, когда нет возможности проложить трубы по кольцу по периметру дома — от выхода котла до входа в него. Затем возвратная труба должна быть возвращена таким же образом, как и сток.

    Получается сложная петля из трех магистральных трубопроводов большой толщины. Этого следует избегать, и поездка превращается в более простую тупиковую схему для конкретных обстоятельств.

    Обычный переход в тупиковую систему происходит при уменьшении количества радиаторов до 10 и менее.Тогда появляется возможность балансировать радиаторы в тупиках и сами плечи без особого увеличения мощности насоса.

    С 3, 4 или даже 5 радиаторами в плече нет проблем с балансировкой всех радиаторов и плеч в тупиковой схеме отопления.

    А если по плечам придется разделить те же десять радиаторов, что и 6 и 4, то лучше сделать саморегулирующуюся поездку, так как при 6-ти нагревательных приборах и неравных тупиках придется без надобности увеличивать мощность насоса и тоже «зажать» ближе расположенные к нему батарейки.

    Осложнения при создании системы совместного отопления и ее настройке

    Если, как рекомендовано, диаметр трубопровода будет одинаковым, а радиаторы будут расположены на одной высоте, и если не будет слишком большой разницы в мощность радиаторов, то проблем с системой быть не может.

    Точнее любые проблемы типа «не прогреть 3-й радиатор» возникают только из-за нарушения монтажа. Например, полипропилен, спаянный с переливами и внутренним диаметром внахлест.

    Но если присутствуют факторы, отрицательные для работы системы, как указано выше, то могут возникнуть различия в работе радиаторов.

    • Расположенный выше будет собирать больше охлаждающей жидкости.
    • Слишком мощный не сможет развить его до максимума, а при увеличении расхода помпы самые маленькие аккумуляторы начнут шуметь из-за большой скорости.
    • Подключены трубопроводом уменьшенного диаметра (последнее не в счет), скорее всего, не будет развивать мощность, так как давление на них будет меньше.

    В целом поездка по схеме стабильная, но «щадящая», не стоит нарушать правила ее создания, и все будет работать как положено.

    Остается только вопрос комбинирования очень мощных радиаторов с другими, потому что, если его не решить, система будет … вообще неприменима.

    Возможно, что в теплице нам понадобится один обогреватель на 5 кВт, а в туалете — 0,5 кВт. Настроив насос и трубопроводы под 5 киловатт, мы приложим повышенное давление к батарее в унитазе и слишком сильно увеличим скорость.

    И выход из конфликта мощности все тот же, что и в плечевой схеме — балансировочные клапаны. Они должны стоять, по крайней мере, на самых маленьких радиаторах в пути, защищая их от высокого давления.

    Но если радиаторами управляют местные термоголовки, то возможно, что какая-то часть отключится, а любая оставшаяся в работе начнет шуметь из-за повышенного потока. Поэтому балансировочные краны лучше разместить сразу на всех отопительных приборах при создании сопутствующей схемы отопления дома.

    Остается один из главных вопросов — возможно ли собрать попутную систему отопления дома своими руками? Конечно можно. Но вам также нужно уделить внимание усвоению следующих вопросов.

    Выбор типа труб и их диаметра, выбор радиаторов по мощности, обвязка котла, обвязка радиатора, правильный подбор арматуры, способы монтажа, приемы и проблемы с выбранным трубопроводом, обучение установке. В принципе, даже новички в сантехническом деле собирают отличные эффективные системы отопления из современных материалов.Вполне вероятно, что так будет и дальше.

    В двухтрубных системах отопления часто используют попутное движение теплоносителя. Почему? В чем его преимущества? Чем тупиковая схема хуже?

    Итак, связанное движение теплоносителя — это движение теплоносителя, при котором вода в подающем и обратном трубопроводе течет в одном направлении (рис. 1). Со счетчиком (тупиком) все как раз наоборот (рис.2)

    Рис. 1 Схема двухтрубной системы отопления с попутным движением теплоносителя.

    Рис.2 Схема двухтрубной системы отопления с тупиковым движением теплоносителя.

    Рассмотрим и ту, и другую схему с точки зрения гидравлики и балансировки, длины трубопроводов и монтажа.

    I. Гидравлика и балансировка.

    Под гидравликой подразумевается прямой расчет потери давления в ответвлениях / кольцах. Балансировка — это соединение ответвлений друг с другом, а именно, мы стремимся к тому, чтобы все кольца / ответвления имели одинаковую потерю давления.При расчете потерь давления в сети необходимо рассчитать потери давления в главном циркуляционном кольце (наиболее нагруженном и протяженном) и в остальных кольцах, чтобы связать их с главным циркуляционным кольцом. Все просто: если в одном кольце потеря давления меньше, чем в другом, то вода будет стремиться именно к этому контуру, следовательно, в других кольцах ее будет недостаточно. Это значит, что мы не получим требуемый расход теплоносителя в каждой ветви и, соответственно, необходимую теплоотдачу от отопительных приборов, в этом случае система считается неуравновешенной.Гидравлика для прохождения теплоносителя на удивление проста. Если у вас есть ветка радиаторов с такой же мощностью и размером (рис.3), то достаточно рассчитать потери давления в контуре через любой радиатор, в остальных контурах величина потерь давления такая же. Система по умолчанию гидравлически связана, то есть сбалансирована и не требует предварительной настройки радиаторных клапанов.

    Рис. 3 Схема с попутным движением теплоносителя при одних и тех же силовых устройствах.

    Однако, если мощность нагревательных устройств разная или они имеют другой размер (что влияет на значение местного сопротивления устройства), то вам придется подсчитывать потери в каждой цепи и подключать устройства к каждой. другие с помощью термостатических вентилей (рис.4).

    Рис.4 Схема с попутным движением теплоносителя при разных силовых устройствах.

    При использовании противоточного контура в любом случае рассчитываются потери давления в каждом контуре, и на каждом устройстве устанавливается термостатический клапан. Однако можно сказать, что в случае установки термостатических клапанов на устройства с соответствующей схемой течения теплоносителя, скорее всего, настроек клапана будет достаточно для балансировки. Если у нас тупиковая схема, то на первом устройстве на ветке (рис.5) мы должны установить максимальную настройку, т.е. максимально зажать секцию, и если система очень длинная, настроек клапана может не хватить, или если мы выставим максимальную настройку, секция будет уменьшена так, чтобы вода в водонагреватель не течет.

    Рис.5 Установка клапана — схема с тупиковым движением теплоносителя.

    По критерию «Гидравлика и балансировка» предпочтительна схема с попутным потоком теплоносителя.

    Однако в этой схеме есть одна «ловушка».В этой схеме есть так называемые «точки равного давления». Если подводящие линии к отопительному прибору в этом месте подсоединить к магистрали, вода в приборе не будет течь. Что это за точки? Предлагаю вам прочитать картинку 6.

    Рис.6 Точки «равного давления» — схема с попутным движением теплоносителя.

    Из рисунка видно, что эти точки расположены в середине контура, но в случае более сложной разводки трудно предсказать, где эти точки находятся.И физика здесь проста: в точке 1, расположенной на подающей трубе, и точке 2, на противоположной стороне, давление одинаковое, а поскольку между этими точками нет разницы давлений, вода не течет через устройство. .

    Совет: старайтесь избегать таких точек и подключайте устройство подальше от них!

    II. Длина трубопровода и установка.

    Часто связанная схема требует более длинных трейлов, но это не всегда так.Все зависит от помещения и расположения приборов. Что касается монтажа, то тупиковую схему установить проще хотя бы потому, что диаметры параллельных участков и размеры фасонных деталей не отличаются. По критерию «Длина трубопроводов и установка» тупиковая схема является более оптимальной. Для простоты и удобства сравнения приведенные выше сведения о схемах потоков теплоносителя представлены в сводной таблице 1.

    Таблица 1. Сравнение схем потоков проходящего и тупикового теплоносителя

    Схема гидравлической системы

    Обустройство системы отопления — задача ответственная и достаточно сложная.Есть много видов конструкций. Считается наиболее доступным сооружением с естественной циркуляцией, не требующим установки дополнительного оборудования. Однако, чтобы свести к минимуму главный недостаток этой конструкции — низкое давление циркуляции, потребуется установка труб большого диаметра. Это приводит к проблемам с выбором радиаторов и удорожанию трубопровода. Таким образом, более практичными являются системы отопления с насосной циркуляцией, которые могут работать с любыми типами радиаторов и трубопроводами малого диаметра большей протяженности.

    Как видно из названия, отличительной особенностью системы является наличие, обеспечивающее продвижение теплоносителя. Нагретая до нужной температуры вода по подающей трубе с помощью насоса направляется к отопительным приборам. Охлаждаясь, он обратным ходом поступает в котел. Кроме того, в системе обязательно присутствует расширительный бак, который помогает создать стабильное давление и допускает увеличение объема теплоносителя при нагреве.

    Встроенный в конструкцию насос продвигает теплоноситель по трубопроводам, обеспечивая тем самым оптимальное давление и максимальный эффект от использования системы

    Циркуляционные и расширительные трубы от бака должны входить в обратную линию перед насосом.Расстояние между стыками не менее 2 м. Дно расширительного бака размещается на высоте не менее 800 мм над самой высокой точкой конструкции. Чтобы воздух легко удалялся из системы, необходимо обеспечить обходное движение теплоносителя. Для этого подводящий трубопровод размещают с подъемом в сторону дальнего стояка и в самых высоких участках проточных воздухосборников.

    На основания стояков обычно устанавливаются пробковые фонтанные краны, обеспечивающие возможность отключения их от системы.Регулирующие клапаны размещаются на приточных участках отопительных приборов. Скорость движения теплоносителя в трубах имеет определенные ограничения, иначе при работе обогрева будет слышен шум. Так для жилых помещений это значение составляет 1,5, 1,2 и 1 м / с для диаметров трубопровода 10, 15 и 20 мм.

    Существует несколько разновидностей системы. Их подразделяют:

    • По расположению стояков на конструкциях с горизонтальными и вертикальными стояками.
    • Об установке питающей линии для вариантов с нижней и верхней разводкой.
    • По способу подключения отопительных приборов двухтрубные и однотрубные.
    • По схеме линия на устройство с попутным движением теплоносителя и тупиковая.

    Рассмотрим все варианты подробнее.

    Горизонтальный и вертикальный стояк?

    Горизонтальная система предполагает подключение радиаторов к единой башне, которую лучше всего расположить вне помещения: в коридоре или на лестничной клетке. Основное преимущество этого варианта — экономия труб и меньшие затраты на установку.К недостаткам можно отнести некоторые эксплуатационные трудности и склонность к формированию в системе. Для их прокачки на радиаторах обычно устанавливаются краны Маевского. Горизонтальная конструкция чаще всего применяется в одноэтажных постройках большой площади.

    Горизонтальное расположение системы позволяет сэкономить на трубах и установке. Однако такая система имеет склонность к проветриванию, что требует установки дополнительного оборудования, например кранов Маевского

    .

    При устройстве вертикальной системы все нагреватели подводятся к вертикальному стояку.Такой способ позволяет отдельно соединить каждый этаж многоэтажки. Главное преимущество в том, что во время работы не образуются воздушные пробки. Однако расположение вертикального варианта системы обойдется немного дороже, чем горизонтального.

    Вертикальная конструкция не склонна к появлению в процессе эксплуатации воздушных пробок, но более дорогая в расположении

    Нижняя или верхняя проводка?

    Устройство с нижней разводкой монтируется так, чтобы впускной и выпускной трубопровод располагался под радиаторами.Система дает небольшой уклон на борьбу с пробками. С этой же целью конструкция оснащена кранами Маевского. Несомненным плюсом, который дает нижняя разводка, является введение отопления в работу поэтапно, по мере возведения полов. Что может быть очень важным для индивидуального строительства?

    Конструкции с нижней разводкой предполагают размещение котла и магистралей ниже уровня радиаторов, что позволяет постепенно вводить систему отопления в эксплуатацию

    Верхняя разводка предполагает размещение подводящей трубы над нагревательными приборами.Чаще всего его монтируют на чердаке или в потолке крыши. Теплоноситель поднимается вверх и оттуда распределяется по помещениям. В этом случае обратная труба всегда устанавливается под радиатором. В самой высокой точке конструкции монтируется расширительный бачок, который выполняет свои функции и отвечает за исключение возможности возникновения воздушных пробок. Система неприемлема для зданий с плоской крышей.

    Однотрубная или двухтрубная

    Основной отличительной особенностью однотрубной конструкции является одна труба, к которой подключается обогреватель.Радиаторы присоединены последовательно. В каждом из них теплоноситель охлаждается и подходит для последующих устройств с более низкой температурой. Таким образом, последний в цепи аккумулятора намного холоднее первого. Преимущество системы — относительно невысокая стоимость комплектующих и монтажа. Однако есть существенные недостатки.

    Первая — это невозможность регулировать температуру радиаторов. Нельзя ни уменьшить, ни увеличить теплоотдачу, а также отключить аккумулятор от системы.Однако при установке устройств с помощью специальной перемычки, которая называется байпасной, можно при необходимости выключить радиатор. Но косвенный обогрев помещения с помощью подводящих труб и стояка будет продолжаться.

    Однотрубная система отопления не предполагает возможности регулирования температуры теплоносителя в радиаторах; кроме того, менее нагретая вода поступает в следующий нагреватель в цепи

    Второй существенный недостаток — это разница температур между последовательно включенными нагревательными приборами.Чтобы максимально увеличить его уровень, вы можете выбрать разные размеры. В этом случае самый маленький должен быть первым, а площадь всех последующих постепенно увеличивается. Однако внешний вид помещения, в котором будет располагаться система, может пострадать от такого разнообразия.

    Предлагаем подвести к каждому радиатору подводящую и напорную трубы. Таким образом, охлаждающая жидкость в оборудовании сливается в котел, а не в следующее устройство. Это позволяет в радиаторы подавать воду примерно одинаковой температуры.Система лишена недостатков однотрубных конструкций. Он может использовать трубы меньшего диаметра и соединения меньшего размера, что делает конструкцию более эстетичной и позволяет использовать ее при скрытом монтаже, например, в стяжке пола.

    Отличительная особенность двухтрубной системы: подводящий и напорный трубопроводы подходят для каждого радиатора, что позволяет поддерживать одинаковую температуру теплоносителя на пути ко всем устройствам

    Параллельное подключение двухтрубных радиаторов очень удобно.При установке на каждое устройство монтируется кран, дающий возможность регулировать температуру оборудования. При необходимости с его помощью можно отключить аккумулятор от системы и провести его замену или ремонт. Существуют модели термостатических регуляторов, которые позволяют автоматически регулировать температуру в помещении. Главный недостаток двухтрубных конструкций — большее количество, необходимое для обустройства. Это делает систему более дорогой и затрудняет установку.

    Тупиковые и обходные схемы

    Тупиковые конструкции предполагают, что движение охлаждаемого теплоносителя в обратном трубопроводе будет противоположным направлению нагретого в потоке.В такой системе длина циркуляционных колец разная. Для приборов, расположенных на наибольшем удалении от котла, максимальная длина циркуляционного кольца. По мере приближения оборудования к котлу длина циркуляционного кольца уменьшается. Поэтому добиться равномерного нагрева всех нагревательных приборов достаточно сложно. Те из них, что находятся ближе к основному стояку, всегда лучше прогреются.

    Еще одна трудность: точное соединение циркулирующих колец.Особенно в том случае, когда нагрузка на ближайший к основному стояк невелика. Однако, несмотря на все недостатки, тупиковые системы являются одними из самых экономичных. Чтобы практически нивелировать свои «минусы», сокращают общую протяженность магистралей и собирают несколько небольших конструкций вместо одной длинной. Таким образом можно добиться хорошей горизонтальной регулировки системы.

    Устройства с попутным движением отличаются одинаковой длиной циркуляционных колец.Благодаря этому все нагревательные устройства работают в абсолютно одинаковых условиях, что дает равный нагрев всех батарей независимо от их удаленности от основного стояка. При этом такие системы используются ограниченно, так как для их обустройства требуется большее количество труб, чем для тупикового строительства. Чаще всего их устанавливают в тех случаях, когда соединение циркуляционных колец в пределах, рекомендованных СНиП, невозможно.

    Насосное отопление практичнее и эффективнее.Встроенный в конструкцию насос обеспечивает оптимальную скорость движения жидкости в трубах, что позволяет получить максимально возможный эффект от использования системы отопления. Разнообразие вариантов обустройства дает возможность подобрать для их условий оптимальную конструкцию, которая обеспечит максимально комфортные условия в отапливаемом здании.

    Двухтрубная система отопления, в которой теплоноситель подается по подающей трубе, а затем, пройдя через отопительный прибор, попадает в обратный трубопровод, является одной из самых распространенных.

    Есть два типа двухтрубных систем отопления:

    • Тупиковая система отопления
    • Система отопления

    • с попутным движением воды также называется системой Тихельмана , в честь инженера, который разработал и успешно применил ее на практике.

    Недостатки тупиковой двухтрубной системы отопления

    В тупиковой системе отопления теплоноситель поступает в отопительный прибор, затем в обратный трубопровод, по которому движется к котлу.Чем ближе радиатор к котлу, тем интенсивнее в нем идет процесс теплопередачи. И наоборот, чем дальше отопительный прибор от котла, тем длиннее путь теплоносителя к нему и тем меньше у него подвод тепловой энергии. В результате в помещении, расположенном ближе к котлу, жарко, а в удаленных, наоборот, прохладно.

    Для исключения подобных «перекосов» в системе отопления применяется ее балансировка с помощью запорной арматуры и труб разного диаметра, изменяющих расход теплоносителя отдельно для каждого отопительного прибора.

    В свою очередь, клапаны создают в системе отопления дополнительное сопротивление, для преодоления которого необходимо установить более мощный циркуляционный насос. При этом установка слишком мощного циркуляционного насоса может вызвать в системе отопления гидравлический шум, что может привести к нежелательным последствиям в ее работе.

    Еще одним недостатком тупиковой системы отопления является сам процесс балансировки. При его выполнении в ручном режиме очень сложно получить желаемый результат и равномерно обеспечить теплом весь дом, а управление обогревом отопительных приборов в автоматическом режиме может оказаться дорогостоящим.

    Всех этих недостатков лишена система отопления Тихельман

    Что такое схема отопления с попутным движением воды?

    В системе Тихельмана циркуляционные контуры каждого отопительного прибора равны по длине. В результате хладагент, движущийся к первому радиатору, проходит ту же длину, что и хладагент, движущийся к самому удаленному нагревательному устройству. В результате все радиаторы в системе отопления, сколько бы их ни было, находятся в равных условиях эксплуатации и получают одинаковое количество тепловой энергии.Балансировать систему отопления Тихельман не нужно.

    Для движения теплоносителя в системе отопления Тихельмана создается контур общей длины, состоящий из двух трубопроводов: подающего и обратного. Форма контура напоминает петлю, расположенную по периметру отапливаемого помещения. Не случайно эту схему нагрева называют петлей Тихельмана.

    Следует отметить, что и в подающем, и в обратном потоке теплоноситель движется в одном направлении.Отсюда еще одно название: «схема с попутным движением теплоносителя».

    Как и в тупиковой схеме, подводящий патрубок подключается к каждому отопительному прибору поочередно. Отличие обвязки — монтаж обратного трубопровода. Если в тупиковой схеме теплоноситель от первого радиатора попадает в обратную линию сразу же попадает в котел, то в петле Тихельмана он должен пройти по обратной трубе расстояние, равное длине трубы от котла до котла. последний отопительный прибор.

    Это означает, что у первого радиатора самая короткая подающая труба, но самая длинная обратная труба, а у последнего радиатора, наоборот, самая длинная подающая труба, но самая короткая обратная труба. В результате в сумме длины подающего и обратного патрубков каждого отопительного прибора равны между собой. Для обвязки всех радиаторов можно использовать трубы одинакового диаметра, сделав исключение для подачи первого отопительного прибора (можно использовать трубу меньшего диаметра, если основная установка d = 26 мм , то здесь d = 16 мм )

    Аналогично монтируется последний радиатор, у которого обратный патрубок может иметь меньший диаметр, чем подающий.

    Преимущества и недостатки системы отопления Тихельман

    Системы

    Тихельмана широко применяются при установке систем отопления с большим количеством радиаторов (от 8 и более приборов), балансировка которых может представлять определенные трудности.

    Использование системы Тихельмана дает отличный результат, но не следует забывать и о недостатках, среди которых следует выделить:

    • Чем больше длина трубопровода, в среднем петля Тихельмана уходит на на 15-20% больше труб , чем на монтаж тупиковой цепи.
    • Невозможность установки везде — ведь во многих домах архитектура просто не позволяет прокладывать петлю по периметру здания.

    Заключение

    Система отопления Тихельмана — это вариант двухтрубной системы отопления, не требующий балансировки. Он отлично подходит для одноэтажных построек и с успехом может применяться для отопления загородных домов и коттеджей.

    Действительно, система Тихельмана немного дороже, чем обычная двухтрубная система отопления, но она проста в эксплуатации.

    НАПОЛЬНОЕ ОТОПЛЕНИЕ — Super Brothers Repipe

    Темы:

    — Виды систем теплого пола
    — Гидравлические системы
    — Приобретения гидронной системы
    — Стратегия компоновки труб и распределение тепла
    — Практика установки

    Виды систем теплого пола

    Лучистое напольное отопление является самой старой формой центрального отопления и может быть выполнено двумя способами:

    — Гидравлические системы — перекачивает теплую воду по трубам под полом («мокрая система»).
    Система водяного теплого пола будет стоить примерно на треть дороже, чем радиаторная система.
    — Электрические системы — электрические змеевики, помещенные под полом («сухая система»)
    Электрические полы с подогревом, как правило, дешевле установить, но дороже в эксплуатации.

    Гидравлические системы

    В гидравлических системах в качестве теплоносителя, циркулирующего между полом и котлом, используется вода или смесь воды и антифриза, например пропиленгликоль. Доступны различные типы труб, обычно они изготавливаются из полиэтилена, включая PEX, PEX-Al-PEX и PERT.Старые материалы, такие как полибутилен (ПБ) и медные или стальные трубы, все еще используются в некоторых регионах или для специализированных применений.

    Приобретения гидронной системы

    Преимущество этого метода отопления в том, что он дешевле для отопления всего дома, и есть несколько способов нагрева воды:

    Газовый котел
    Жидкотопливный котел
    Керосиновый, газовый или солнечный водонагреватель
    Техническое обслуживание водонагревателя Система минимальна, котел требует ежегодного осмотра, но большинство современных насосов используют воду для смазки деталей и не требуют особого обслуживания.
    Полы с подогревом обычно устанавливаются с каменными, керамическими или терракотовыми полами, но также могут быть установлены с деревянными, линолеумными или ковровыми покрытиями.

    Стратегия прокладки труб и распределение тепла

    Меандрирование вызывает относительно неравномерное распределение температуры поверхности (для небольших и второстепенных пространств и пограничных зон).

    Размещение труб по спирали (спирали) приводит к равномерной температуре поверхности по всей площади помещения, что положительно сказывается на последующем изменении обстановки.

    Система

    Tichelmann считается хорошим решением с точки зрения энергоэффективности — равномерного распределения температуры. Принцип Тихельмана — это простой способ балансировки гидравлической системы.

    Благодаря одинаковому расположению линий подачи и возврата, его легко построить. Он не требует дополнительного контроля и не имеет движущихся частей, которые могут вызвать дефекты или неисправности. Это увеличивает эксплуатационную безопасность установки.

    Принцип Тихельмана простыми словами означает, что трубы расположены таким образом, что холодная и горячая вода проходят одинаковую длину для каждой секции на каждом этаже.

    Практика установки

    Трубы, уложенные ближе друг к другу (менее 5 дюймов), рекомендуется для достижения более высокой теплоотдачи по краям наружных стен или окон (особенно для окон на уровне пола). Эта мера предназначена для уменьшения количества холодного воздуха, а это важный критерий комфорта.

    Пластиковые трубы всегда должны быть бесконечными, поэтому их следует прокладывать без стыков. Соблюдается минимальный радиус изгиба, чтобы трубы не перегибались.

    KAN-therm: Система KAN-therm панельное отопление: напольное, настенное, внешнее

    Экономное, энергоэффективное и комфортное отопление

    Повышение цен на энергию открывает возможности для систем поверхностного отопления.Такое предложение отвечает высоким требованиям потребителей, которые ожидают решений, которые, с одной стороны, являются дешевыми и экономичными в использовании, а с другой — остаются современными, эффективными и экологически чистыми. Неудивительно, что в результате все больше и больше пользователей предпочитают устанавливать водные низкотемпературные системы лучистого отопления и охлаждения, которые используют поверхности пола или стен в качестве источника отопления / охлаждения внутри помещений.

    Панельное отопление — стоит ли?

    Панельное отопление может быть одним из самых дешевых способов обогрева помещений.Как такое возможно? -Температура воздуха в помещении может быть снижена благодаря его оптимальному распределению, что позволяет снизить количество подводимой тепловой энергии. Низкая температура подачи в установку также снижает тепловые потери, — объясняет Мариуш Хорощуча, руководитель отдела технических консультаций компании KAN-therm, которая за более чем 25 лет существования выросла до уровня известного европейского производителя современных решений и систем для отопления и отопления. водные сооружения по всему миру.На практике это означает возможность снижения температуры воздуха в помещении на 1–2 ° C (по сравнению с радиаторным отоплением) и экономию примерно 5–10% тепловой энергии — конечно, при сохранении теплового комфорта. В результате инвестиционные затраты могут окупиться уже через два года эксплуатации.

    Выбор подходящего типа установки убережет вас от неприятных аварийных ситуаций в будущем. Те, кто выбирает некачественные материалы и терпит огромные убытки из-за необходимости устранения неисправностей, извлекают урок слишком поздно.

    — Стоимость подходящих и качественно выполненных установок этого типа не превышает 2% от общей суммы инвестиций. Если сопоставить это с затратами на возможные чрезвычайные ситуации — это действительно небольшая сумма. В случае использования элементов ненадлежащего качества и их выхода из строя устранение повреждений может составить до 70% от инвестиционной стоимости, — подчеркивает господин Черощуча.

    Немаловажны и эстетические аспекты панельного отопления.Поскольку он скрытый, он позволяет организовать любое расположение помещений. Не стоит ограничивать свою фантазию радиаторами и трубами. Панельное отопление также характеризуется саморегулируемыми свойствами: при повышении температуры в помещении интенсивность теплого пола снижается, что также приносит пользу финансам жителей / владельцев.

    Более того, в отличие от обычных систем принудительного распределения воздуха, которые распространяют пыль, плесень и микроорганизмы по дому, лучистые системы не конвектируют и не распространяют аллергены в вашем доме.Ограничение конвекционных потоков исключает циркуляцию и осаждение пыли. Страдающие аллергией особенно оценят долгосрочное облегчение, которое дает такое решение.

    Настенное отопление

    Настенное панельное отопление — это инновационное решение, которое может успешно функционировать либо как отдельное отопление помещения, либо как дополнительное отопление. Он хорошо работает как в жилых, так и в промышленных зданиях, в том числе в помещениях с наклонными стенами (чердаках), необычные поверхности которых сложно оформить традиционными методами.

    Преимущества настенного отопления включают высокий уровень комфорта благодаря идеальному распределению температуры и лучистой теплоотдаче, а также более высокую тепловую мощность по сравнению с напольным отоплением. Благодаря меньшей толщине нагревательной панели и низкому или нулевому термическому сопротивлению внешних слоев (облицовки) стен тепловая инерция ниже и, следовательно, легче регулировать температуру в помещении.

    В зависимости от конструкции здания и стен, а также назначения помещений монтаж стенового отопления в системе KAN-therm WALL может быть выполнен двумя способами: «мокрым» и «сухим».В первом случае трубы отопления крепятся к строительному слою и покрываются штукатуркой; во втором случае внутренняя поверхность стены отделывается гипсокартоном с заделанными трубами отопления.

    — В обеих конструкциях контуры отопления подключены к коллекторам теплого пола Системы KAN-therm. Змеевики также могут поставляться в системе Тихельмана при одинаковой длине отдельных отопительных контуров, — объясняет Мариуш Хорошуча.

    Важной составляющей отопительных систем KAN-therm WALL являются современные устройства, которые точно регулируют температуру в помещениях. Технически совершенные компоненты беспроводной автоматизации обмениваются данными через радиочастоты, что значительно упрощает установку системы управления отоплением и исключает расходы, связанные с разводкой многих метров проводов в здании.

    Индивидуальный подогрев пола

    Полы с подогревом — это хорошо известное решение благодаря своей популярности благодаря своей энергоэффективности и оптимальному распределению температуры, что обеспечивает высокий тепловой комфорт.- Точно так же, как и в случае панельного отопления стен, при использовании теплого пола можно снизить температуру воздуха и уменьшить тепловые потери за счет низкой температуры подачи в установку, — говорит специалист KAN-therm. В зависимости от технологии крепления труб, типа и конструкции теплоизоляции и предполагаемого использования можно выделить несколько комплексных решений.

    В системе Система KAN-therm Tacker для обогрева и охлаждения влажных полов в жилом и общем строительстве трубы отопления крепятся к изоляции с помощью пластиковых хомутов, а затем заливаются жидкой стяжкой.После периода схватывания и отверждения на бесшовную стяжку пола укладывается окончательный пол (паркет, терракота и т. Д.).

    Система KAN-therm Profil используется аналогично, однако трубы отопления фиксируются путем их зажатия между специальными трубами, профилированными на изоляции.

    В жилом и общем строительстве, а также в реконструируемых зданиях Система KAN-therm TBS работает как идеальное решение для легких деревянных конструкций с малой грузоподъемностью.- Водяной теплый пол на базе плит Системы KAN ‑ therm TBS («сухой» метод).

    Трубы отопления укладываются в теплоизоляционные плиты специального профиля и покрываются плитами сухой стяжки, толщина которых зависит от расчетной нагрузки на пол. Тепло от труб отопления равномерно передается к сухим бесшовным доскам пола через излучающие стальные ламели, уложенные в пазах плит, — поясняет г-н Чорозуча.

    Обогрев внешних поверхностей

    Посыпание пандусов, тротуаров и лестниц песком или солью осталось в прошлом.Технология KAN-therm предоставляет эффективные инструменты, которые гарантируют, что снег и лед на поверхности транспортных путей больше не будут проблемой. Система водяного панельного отопления KAN-therm позволяет построить такие системы наружного панельного отопления, которые можно точно контролировать. Каждый раз, когда современный контроллер обледенения нагретых открытых поверхностей KAN-therm с помощью датчиков обнаруживает лед и снег, он включает насос, который вводит теплоноситель в контур контура. После выполнения задачи установка автоматически отключит отопительный контур.

    Дом — это вложение на долгие годы, часто на несколько поколений. Поэтому он должен быть не только приятным для глаз, но и экономичным в обслуживании. Система водоснабжения и отопления является одним из элементов, которые, хотя и не видимы, имеют решающее значение для комфорта жителей. Хорошо спроектированные и изготовленные из высококачественных сертифицированных компонентов, системы также быстро окупятся.

    Ознакомьтесь с нашим предложением в 03/2019 Каталог KAN-therm

    Дело Форреста Хейса: смерть руководителя Google была несчастным случаем или убийством?

    Продюсеры Аллен Альтер и Патти Аронофски

    [Эта история впервые вышла в эфир 1 января.24, 2015. Он был обновлен 26 мая.]

    Когда он не ищет большую волну, есть большая история, которая захватила Стивена Бакстера, репортера Santa Cruz Sentinel и консультанта «48 часов»: таинственная смерть руководителя Google Форреста Хейса в огромной городской гавани.

    Форрест Хейс

    Мемориал Форреста Хейса

    «Форресту Хейсу был … 51 год.Он жил в довольно престижном районе », — сказал Бакстер« 48 Hours ».« Он был довольно влиятельным парнем и … очевидно, имел много активов; он живет в доме стоимостью 3 миллиона долларов в Санта-Крус ».

    В 2013 году одной из лодок, пришвартованных в гавани Санта-Крус, была величественная 46-футовая яхта под названием« Escape ». Она принадлежала Хейсу. Неудивительно, что техника exec оснастил свою лодку одним из самых дорогих технических средств на рынке — стоимостью около 200 000 долларов, включая сложную систему безопасности с камерами высокого разрешения.

    Внутри Хейс не пожалел средств на благоустройство существ, включая кожаный потолок и капитанское кресло за 8000 долларов.

    Экскурсия по высокотехнологичной яхте руководителя Google

    01:56

    Смерть руководителя Google привлекла внимание Майкла Дейли. Он журналист-расследователь The Daily Beast в Нью-Йорке, а также консультант «48 часов».

    «Думаю…. он был практичным и изобретательным одновременно, — сказал Дейли. — Форрест Хейс начал свою карьеру в своем родном Мичигане … в Ford Motor Company в качестве менеджера, он поехал в Калифорнию в Sun Microsystems, а затем перешел в Apple. .. «

    Затем Хейс перешел в Google на высокооплачиваемую работу в их сверхсекретном месте, где невозможные мечты превращаются в реальность.

    » Его наняли … для работы в Google X, которую они называют их «фабрика лунных выстрелов». Как, знаете, самые экстремальные, самые смелые, творческие и далеко идущие идеи, которые у них могли быть.Вы знаете, например, очки Google, беспилотные автомобили, — объяснил Дейли. — Он был тем парнем, который действительно собирался сделать некоторые из этих вещей.

    Это место настолько секретное, что коллеги из Google X отказались раскрыть, что именно Хейс там сделал. Чтобы уйти от давления на работе, Форрест Хейс направился к пристани и к своему драгоценному владению.

    «Я думаю, это будет одна из самых больших лодок в гавани, — сказал Бакстер.

    В конечном итоге полиция обнаружила, что женатый отец пятерых детей имел тайную связь.Это была молодая и экзотическая темноволосая женщина с очень характерными татуировками. И она будет последним, кто увидит Форреста Хейса живым.

    «Ночью 22 ноября 2013 года … Форрест Хейс был на своей яхте … и он не вернулся домой той ночью. И его жена забеспокоилась. Она позвонила капитану, которого они наняли для этой яхты, и он пошел и сел в лодку, — сказал Дейли.

    Тело Хейса было найдено в главной каюте. Капитан немедленно позвонил в службу 911, но, что удивительно, прошли месяцы, прежде чем смерть руководителя Google попала в заголовки газет.

    «На самом деле сообщений о его смерти не было, — сказал Бакстер. «Очевидно, что в этом случае полиция пыталась скрыть это во время расследования».

    Заместитель начальника полиции Санта-Крус Стив Кларк занимается этим делом с первого дня.

    «СМИ захотят узнать об этом сразу. ‘Кто это?’ «Кто виноват?» «Это убийство?» «Это убийство?» У нас не было достаточно средств, чтобы даже обнародовать это. Мы были заняты созданием дела », — сказал Кларк корреспонденту« 48 часов »Морин Махер.

    Составить дело было непросто — несмотря на некоторые первоначальные улики с места преступления.

    «Там было два бокала для вина, оба, казалось, использовались», — сказал Кларк.

    Следователи сосредоточились на сотовом телефоне Хейса, запустив исчерпывающий цифровой поиск. Они сделали потрясающее открытие. У Хейза была страница профиля на сайте знакомств под названием SeekingArrangement.com. Это было бы решающим ключом к разгадке личности той загадочной татуированной женщины.

    Это было всего за несколько дней до Дня Благодарения 2013.То, что произошло той ночью, было зафиксировано видеокамерами лодки. Одна камера, в частности, запечатлела самые последние моменты жизни Хейса в пугающих деталях.

    «Изначально нам сказали, что видео не было доступно с этой конкретной камеры — она ​​действительно показывала каюту лодки. … действительно было видео, которое было загружено на облачный сервер. камера действительно была доступна, — объяснил Кларк. «Это был один из тех моментов, когда вы чувствуете, что это было 4-е и 1-е место.И у вас есть первый проигрыш.

    На самом деле, сыщикам потребовалось три месяца и постановление суда, чтобы заполучить это видео. Когда они это сделали, это было взрывоопасно.

    «Это видео шокировало меня, — сказал Кларк.

    «Что вы видите на этом видео?» — спросил Махер.

    «Ну, видео — это все. Видео — это случай», — ответил Кларк.

    Полиция еще не опубликовала видео, но подробно описала «48 часам», что именно, по их словам, произошло той ночью между парой: по сути, это была вечеринка для двоих, включая наркотики.

    «Они приветствуют друг друга — быстрое объятие — просто быстрое объятие. Вы можете видеть, что они вовлечены в разговор. Но звука нет», — сказал Кларк. «… потом, в конце концов, она … доходит до того, что начинает готовить лекарства … для инъекций. Мы видим ее очень ясно. Она принесла с собой все оборудование. Она принесла с собой лекарства».

    Как выяснила полиция, любимым наркотиком в ту ночь был героин.

    «Мы видим, как она готовит шприц. Мы видим ее — похоже, она делает себе инъекцию, но она спиной к камере», — объяснил Кларк.«Он наблюдает, как это происходит. А потом она, в конце концов, вводит ему инъекцию».

    «Вы чувствуете, что когда-нибудь, когда вы смотрите видео, это парень, который боится и не хочет этого делать?» — спросил Махер.

    «У меня такое впечатление … он нервничает. Он не уверен. Но он соглашается с этим», — сказал Кларк.

    «А что потом?» — спросил Махер.

    «Почти сразу же он попадает в беду», — объяснил Кларк. «В какой-то момент она подходит к нему. Похоже, она пытается немного его оживить…. похлопав его по лицу и поговорив с ним, держась за голову, когда он рухнул на стул.

    «И вы или я, если бы мы оказались в такой ситуации, позвонили бы в службу 911 и сказали:« О, черт возьми. Произошло что-то ужасное. Нам нужна помощь ». И она ничего из этого не делает, — продолжил Кларк.

    Вместо этого Кларк говорит, что видео показывает, как женщина пытается удалить все доказательства того, что она когда-либо была там — вытирает отпечатки пальцев и убирает свои принадлежности для наркотиков.

    «Пока он упал на пол?» — спросил Мейкер.

    «Пока он на полу», — ответил Кларк.

    «Она перешагнула через него?» — спросил Махер.

    «Она буквально ходит по каюте лодки … перешагивает через него, хватает свой бокал вина, таскает его с собой по каюте лодки, — сказал Кларк.

    Кларк говорит, что часть видео с Хейсом на полу кабины длится семь минут.

    «И это семь минут, в течение которых персонал скорой помощи мог быть там, мог бы что-то сделать и отреагировать на эту ситуацию, чтобы спасти мистера.Жизнь Хейса. Но вместо этого она ничего не делает, ничего, чтобы позвать на помощь или исправить это. Вы знаете, и в этом суть дела, — сказал Кларк Махеру.

    Аликс Тихельман

    цифровые медиа diaz

    Вооружившись этим видео, полиция начала продавать грязь. Им удалось сопоставить женщину с этими характерными татуировками с профилем на сайте знакомств, который использовал Хейс. Она была 26-летней начинающей моделью.Ее имя? Аликс Тихельман.

    Паутина секретов

    Богатый руководитель Google нашел экзотическую модель в несколько секретном мире, где настоящие имена используются редко.

    Технически Аликс Тихельман и Форрест Хейс встретились в Лас-Вегасе — не в престижном казино или одном из модных баров в вестибюле отеля, — а через онлайн-сайт, штаб-квартира которого находится в двух шагах от улицы. Но, как выяснил «48 часов», это не обычный сайт знакомств.

    «В каком году вы начали SeekingArrangement?» Махер спросил генерального директора сайта Брэндона Уэйда.

    «На самом деле, это началось в 2006 году из спальни в Сан-Франциско», — ответил он.

    Это может выглядеть как стартап, но с почти четырьмя миллионами участников по всему миру, это большой бизнес.

    «SeekingArrangement.com — это сайт знакомств Sugar Daddy, поэтому мы подбираем богатых парней и девушек, которые хотят побаловать и баловать. И, конечно же, молодых мужчин и женщин, которые хотят познакомиться с этими богатыми людьми», — объяснил Уэйд.

    Уэйд, 43-летний мальчик, говорит, что стал мультимиллионером из-за всех «аранжировок», которые он делал.

    «Является ли SeekingArrangement организацией сексуальных отношений за деньги?» — спросил Махер.

    «Речь идет о поиске романтики и страсти», — ответил Уэйд. «Я не извиняюсь за тот факт, что секс является частью романтических отношений. И деньги связаны с романтическими отношениями. Но это не делает романтические отношения проституцией».

    Заместитель начальника полиции Стив Кларк, главный фигурант дела о смерти Хейса, категорически не согласен.

    «Не нужен Шерлок Холмс, чтобы взглянуть на этот сайт и точно выяснить, что там происходит», — сказал он Махеру.«Названия людей -« Сахарные младенцы »и« Сахарные папочки ». Вы знаете, это — за этим нет невинного оттенка».

    «Что такое« бюджет »? Это то, что он готов потратить?» — спросил Махер Уэйда, пока они просматривали сайт.

    «Это его образ жизни. Так что можно пойти куда-нибудь пообедать, заплатить за это. Поездки», — объяснил он.

    «Хорошо. Так женщина думает, что ты собираешься потратить на меня 3000 долларов? Сахарный малыш думает:« Ты собираешься потратить — 3000 долларов на меня », — спросил Махер.

    «Да, об отношениях», — ответил Уэйд.

    Уэйд гордится тем, что в его ряды входят сотрудники ведущих компаний из списка Fortune 500, включая, по его словам, Google.

    «Форрест Хейс — типичный клиент?» — спросил Махер Уэйда.

    «Я бы сказал — он — наш средний клиент», — ответил он.

    «Женатый технический директор ищет какое-то соглашение», — прокомментировал Махер.

    «Ага. Сорок процентов парней женаты», — сказал Уэйд.

    Неизвестно, оправдывал ли Хейс «ожидания» любого образа жизни Sugar Babies, которые варьируются от 1000 до более чем 10 000 долларов в ежемесячных «подарках» Sugar Daddy.

    «Вы можете рассказать нам что-нибудь о профиле Аликс Тихельман на сайте SeekingArrangement?» — спросил Махер Уэйда.

    «Ну, единственное, что я могу сказать, это то, что он выглядел как любой другой нормальный профиль, поэтому он был одобрен. И — не было никаких признаков того, что она вымогала деньги за секс. По крайней мере, не с этим профилем», — он ответил.

    После смерти Хейса следователи начали отслеживать Аликс Тихельман в социальных сетях. Опасаясь, что она может уехать из города, они разработали план, как поймать ее с помощью SeekingArrangement.com.

    «Когда она разместила в Facebook что-то вроде — я планирую вернуться в Джорджию — именно тогда они решили пойти и преследовать ее на том же сайте, как это делал Форрест, и изобразить Джон и заманите ее обратно в Санта-Крус », — объяснил репортер Стивен Бакстер.

    «Мы начали слышать от нее болтовню, указывающую на то, что она собирается уехать из страны или штата», — сказал Кларк.

    «Сейчас там часы, потому что она собирается отправиться на юг», — объяснил репортер Майкл Дейли. «Итак, они делают классическое укус».

    «Мы продали нашего детектива и заставили его создать профиль — под другим именем и составили о нем целую историю. Затем мы разместили это там и связались с Аликс Тихельман через SeekingArrangements», — сказал Кларк.

    Детектив под кодовым именем «Себастьян» начал писать электронные письма и текстовые сообщения Тихельману, надеясь на свидание.

    «В конце концов, мы убедили ее приехать и встретиться с нами для согласованного… соглашения о сексе, проституции и за определенную сумму денег», — сказал Кларк.

    «Полиция сказала … они положили немного денег — несколько сотен долларов на ее банковский счет с обещанием … как минимум 1000 долларов по прибытии и все остальное», — объяснил Бакстер.

    «Вам не казалось, что это был первый раз, когда она обсуждала такую ​​ситуацию?» — спросил Махер Кларка.

    «No.На самом деле … она как бы позвала нас, назвала скрягой. Сказал нам, что, вы знаете, многие из ее клиентов платят вдвое больше, — ответил он.

    Через восемь месяцев после смерти Форреста Хейса Аликс Тихельман снова появилась в округе Санта-Крус, на этот раз на уединенном курорте. , она пришла с героином в сумке, ожидая связи с Сахарным папочкой из SeekingArrangement. И снова все пошло не так, как планировалось.

    «Когда вы сказали:« Мы копы. И мы те, с кем вы общались, «какова была ее реакция?» — спросил Махер Кларка.

    «О, она… она плакала», — ответил он. «… тогда мы увидели панику».

    Фото бронирования Аликс Тихельман

    Департамент полиции Санта-Крус.

    Аликс Тихельман, 26 лет, была ошеломлена. Полиция арестовала ее за проституцию и обвинила в смерти Форреста Хейса.

    «… это было преступление. Это не просто несчастный случай», — сказал Кларк.

    Или было? То, что произошло той ночью, говорят защитники Тихельмана, намного сложнее.

    КТО ТАКОЕ АЛИКС ТИЧЕЛМАН?

    Возможно, никого больше не удивил арест Аликс Тичелман, чем Чада Корнелла. Строитель, страстно любивший сочинение и музыку, был влюблен в нее.

    «Для меня, я имею в виду, она была кем-то совершенно другим», — сказала Корнелл Морин Махер. «Когда я впервые увидел ее, я не мог не сказать кое-что … У нее очень мрачный стиль. И я всегда думал, что она действительно красивая. И почти как, знаете, какой-то вид Анджелины Джоли.«

    Аликс Тихельман и Чад Корнелл

    Корнелл понятия не имела, насколько мрачна ее жизнь на самом деле.

    «Ты верил, что она влюбилась в тебя?» — спросил Махер Корнелла.

    «Да, — ответил он.

    Корнелл думал, что его девушка была моделью — там было бесчисленное количество изображений, реклама купальника и учебник по макияжу, который она сделала в Интернете.

    И, насколько он мог судить, она всегда отвечала на звонки модели.

    «Она бы нарядилась и пошла на фотосессию», — сказал Корнелл.«… она обычно зарабатывала около 1000 долларов, когда ходила на эти модельные съемки».

    Итак, представьте, что он почувствовал, узнав несколько месяцев спустя, что его любимую девушку теперь обвиняют в совершении чего-то совершенно другого за все эти деньги.

    «Я получил сообщение со ссылкой на новости … и Добрая просто упала на диван в шоке», — сказал Корнелл.

    Женщине, с которой он когда-то думал, что он проведет остаток своей жизни, теперь предъявили обвинение не только в проституции, но и в смерти руководителя Google Форреста Хейса.

    «О чем ты думаешь? Это женщина, в которую ты был влюблен», — прокомментировал Махер.

    «Да, очевидно, я был опустошен, знаете ли. Я побледнел», — сказал Корнелл.

    Когда эта новость достигла своего полного изумления, Корнелл понял, что всего за несколько часов до того, как Аликс Тихельман встретилась с Форрестом Хейсом в ту роковую ночь, она была с ним.

    «На самом деле в тот день мы тусовались. Она сказала мне, что некоторые из ее давних школьных друзей были в Санта-Крус, у них есть лодка, и она планировала пойти с ними пообщаться», — объяснил он.«Позже той ночью она действительно разбудила меня с постели телефонным звонком. Она, знаете ли, очень неистовствует по телефону. Она говорила очень расстроенной».

    «О чем она говорила?» — спросил Махер.

    «Она рассказала о том, как ее друзья начали принимать героин и кучу сильнодействующих наркотиков в лодке, что заставило ее чувствовать себя некомфортно. И что ей пришлось уйти», — ответил Корнелл.

    «Но вы поверили, что во время этого звонка она была искренне расстроена?» — спросил Махер.

    «Плач, сопение.Я имею в виду расстроенное расстройство, — сказал Корнелл.

    Потому что правда, как он теперь знает, была намного хуже. И это заставило его задуматься, действительно ли он когда-либо знал, кто такая Аликс.

    «Кто такая Аликс Тихельман, верно? Кто она? »- сказал репортер Майкл Дейли.

    Дейли сделал то же, что и полицейские следователи, и, используя инструменты работодателя Хейса,« погуглил »ее.

    « Полиция обнаружила, что это была учетная запись Аликс Тихельман в Твиттере », — пояснил он, просматривая профиль AKKennedyxx.

    «Один x меньше тройного x», — сказала Дейли о своем твиттере. «Самая крутая сука, модель, стилист, хастлер, экзотическая танцовщица». Это ее слова. Эти изображения сочетаются со словами «.

    Твиттер

    «На нем есть очаровательная надпись:« Смерть разлучит нас », — сказал Дейли о фотографии Тихельмана, демонстрирующей татуировку на руке, которая была размещена в аккаунте. «Вы могли бы начать меньше верить в совпадения, увидев это.»

    Но для Дейли сообщения Тихельмана больше походили на кого-то, пытающегося создать образ, а не на кого-то одержимого убийством. Это потому, что он наткнулся на это сообщение:

    «Моя прекрасная мама и я уходим на обед. * Без макияжа на лице *»

    «Я имею в виду, что это молодая женщина, которая хочет быть с мамой», — прокомментировал Дейли твит, в котором была фотография Тихельман и ее мать улыбаются.

    Тихельман разместила это за несколько месяцев до ее ареста за смерть Форреста.

    «Это заставляет вас думать, что есть более полная история», — сказал Дейли.

    Так как же это до этого дошло? На детских фотографиях изображен симпатичный блондин-сорванец, у которого, казалось, были все преимущества жизни, когда он рос вместе со своей сестрой Моникой, которая стала консультантом по инвестициям, ее матерью Лесли Энн и ее отцом Бартом, генеральным директором технологической компании и довольно хороший игрок в покер.

    «В какой-то момент он обнаружил, что играет с одними из лучших игроков в покер в мире и выиграл около $ 400 000», — сказал Дейли.

    Аликс Тихельман в раннем подростковом возрасте провела в пригороде Атланты, где занималась спортом и выиграла писательские премии.

    «Ее друзья говорят, что она очень умна, очень умна», — сказал Дейли.

    Но тоже очень тревожно.

    «Ее опыт общения с мальчиками не всегда был счастливым», — объяснил Дейли. «У нее были расстройства пищевого поведения … она принимала наркотики».

    В отчаянии ее родители обратились за помощью и нашли школу, которая, по их мнению, могла бы уделить ей особое внимание.

    «Так они нашли это место под названием Гайд-школа в штате Мэн», — продолжил Дейли.

    Меган также училась в Гайд-школе, где Тихельман провел несколько месяцев.

    «Я чувствую давление в груди. Это действует на нервы», — сказала она, когда ехала в школу.

    Меган попросила «48 часов» не называть ее фамилию, но согласилась вернуться в кампус Гайд-школы.

    «Я хочу, чтобы люди увидели эту ключевую часть ее жизни, которая, как я чувствую, вероятно, повлияла на нее на очень … важном этапе ее развития … и почему она такая, какая она есть», — сказала она.

    «Ты помнишь, когда впервые встретил Аликс, ты случайно не помнишь, как впервые увидел ее?» — спросил Махер.

    «Сто процентов», — сказала Меган. «Она была великолепна, и ей было очень неловко».

    Симпатичной блондинки по соседству давно не было.

    «Она почти не ела. Она была очень худая. Она была как железка», — сказала Меган. «Она была эмоционально закрытой».

    «Я думаю, тогда главный вопрос — почему? Что с ней случилось?» — спросил Махер.

    «Я не знаю правды об этом. Она никогда не говорила мне, что существует конкретный катализатор», — ответила Меган.

    Но Меган говорит, что Аликс Тихельман действительно намекнула на некоторые травмирующие события.

    «Мы говорили о … том факте, что у нас были проблемы с доверием мужчинам», — сказала она. «Мы оцепенели от многих вещей».

    Тихельман начала порезаться. Фотография Аликс в альбоме для вырезок ее тогдашнего соседа по койке гласит: «Психолог-соседка» и «посмотрите на порезы на ее руке».

    «Аликс Тихельман на самом деле была первым человеком, которого я встретил, кто сделал это», — сказала Эшли Кент, которая жила в общежитии Тихельмана. «Она пришла в школу со шрамами. Она уже протравила себе руку, и она уже сделала это…. образ себя как дьявола … вот как она одевалась, вроде как дьяволопоклонница ».

    Но действительно ли это была Аликс?

    « На самом деле она была очень хорошей девушкой. Это было очень похоже на фасад, который она надевала, изображение », — сказал Кент.

    Меган тоже это заметила.

    « Когда вы обойдете эти стены, она станет обычной испуганной девушкой », — отметила она.

    «А чего она боялась?» — спросила Махер.

    «Честно говоря, я сама думаю.Я имею в виду, что мы не знали, кто мы такие. Мы прибегали к вещам, которые выбирает не каждый человек. У нас были проблемы.

    А в Хайде казалось, что у Тихельмана всегда были проблемы. Меган говорит, что ее наказали.

    «Тебя заставляют заниматься физическим трудом, физическим трудом. В основном они говорят тебе, что ты можешь, а что нет», — объяснила Меган.

    Меган говорит, что их с Аликс заставили строить дорогу.

    «Мы лопали его, каждого человека, и мы пропалывали его. А потом они сделали нас телегами, как тачки — как огромные тачки, полные камней, и разбросали их, так что мы в основном построили грунтовую дорогу на территории кампуса», — сказала она. .

    Эшли Кент вспоминает, как однажды ночью проснулась от крика Аликс. То, что произошло, похоже на сцену из фильма Стивена Кинга.

    «Она вроде как шла по коридору и как бы порезала себя очень поздно ночью», — сказала она.

    «Она начала просто причинять себе вред, потому что чувствовала, что этого заслуживает», — сказала Меган.

    Когда это не сработало в Хайде, родители Тихельмана попробовали другие школы. Но худшее было еще впереди.

    «Ну, она говорила о приеме героина, когда была подростком», — сказал Дейли.

    К 20 годам Тихельман уже жила в Сан-Франциско, работала в стриптиз-клубах, таких как «Hustler» Ларри Флинта, а затем в месте под названием «Кондор». В конце концов, она вернулась домой в Атланту, где в ее жизни произошел драматический поворот.

    «Происходит такая замечательная вещь. Она встречает парня по имени Дин», — сказал Дейли.

    Аликс Тихельман и Дин Риопель

    Дин Риопель был намного старше, но так влюбленный в Аликс Тихельман, он хотел жениться на ней.

    «Так что, может быть, все равно будет счастливый конец», — прокомментировал Дейли.

    Затем, в сентябре 2013 года, за два месяца до смерти Форреста Хейса, жених Тихельмана, Дин Риопель, умер от героина в его организме:

    911 Звонок: Хм, я не знаю, я думаю, что у моего парня была передозировка или что-то в этом роде … он не отвечает, а просто лежит на земле. О нет.

    Было ли это досадным совпадением? Или что-то более зловещее?

    ANOTHER HEROIN DEATH

    The Masquerade — это одна из самых популярных концертных площадок в Атланте, штат Джорджия, и все это принадлежало 53-летнему Дину Риопеллу, бывшему певцу кроссдрессинга рок-группы «Impotent Sea Snakes» .»

    В сентябре 2013 года Риопель умер от передозировки героина. Его девушка в то время: Аликс Тихельман.

    Тихельман позвонил в службу 911 после того, как она сказала, что обнаружила Риопель без сознания в его доме в Северной Атланте. Это было всего за два месяца до ее смерти. с руководителем Google Форрестом Хейсом, когда он умер.

    «Мы были удивлены сходством их случая с нашим», — сказал заместитель начальника полиции Санта-Круса Стив Кларк.

    На основании ареста Тихельмана в Санта-Крус за смерть Форреста Хейса, полиция Милтона, штат Джорджия, теперь еще раз внимательно следит за смертью Риопель.То, что сначала было признано случайной передозировкой, вполне могло стать уголовным делом.

    Один человек, который считает, что Тихельман должен нести ответственность за смерть Риопель, — это его бывшая сотрудница Кристина Брукер.

    «Я думаю, она имела какое-то отношение к его смерти, правда», — сказал Брукер.

    В 2012 году в течение нескольких месяцев начинающая модель Брукер жила в доме Риопель, заботясь о своих детях от предыдущего брака и о своем любимом хобби: выращивании десятков обезьян.

    «Он сказал, что однажды ему приснились обезьяны, и он только что начал их собирать. У него были деньги. Так почему бы и нет?» Брукер сказал Морин Махер.

    Риопель сказал телеканалу Атланты, что надеется превратить свою собственность в зоопарк.

    «Любой, кто потратит 20 минут или час с одним, увидит, что у него немного больше индивидуальности, чем у большинства других животных», — сказал он.

    Но Брукер говорит, что его настоящей страстью была женщина, о которой также рассказывалось в этом новостном сообщении, — сожительница Риопель Аликс Тихельман.

    «О, он любил ее. Он очень любил ее. Он хотел жениться на ней, и она тоже хотела выйти за него», — сказал Брукер.

    Дин Риопель любил в Аликс Тихельман все, кроме наркотиков. К тому времени, как Тихельман познакомился с Риопель, она уже полностью увлеклась героином. Брукер говорит, что Риопель не разделял вредных привычек Тихельмана.

    «Вы когда-нибудь видели, чтобы он пил?» — спросил Махер.

    «Никогда», — ответил Брукер.

    «Дым?»

    «Никогда».

    «Есть ли наркотики?» — настаивал Махер.

    «Ни разу», — сказал Брукер.

    Брукер перестал работать в Риопель почти за год до своей смерти. Тем не менее, она уверена, что он никогда не станет вводить себе героин. Но она задается вопросом, могла ли это Аликс Тихельман.

    «Как вы думаете, что случилось?» — спросил Махер Брукера.

    «Я думаю, что это возможно, особенно в случае с Санта-Крус, где она действительно это сделала», — ответила она.

    «Идея о том, что она ходит наугад и колет людей героиновыми иглами, абсурдна.Это взрослые мужчины. «Они точно знают, что делают», — сказал Тодд, бизнесмен из Атланты.

    Тодд попросил «48 часов» не называть его фамилию, но говорит, что как близкий друг Аликс Тихельман, он больше не может молчать об этом. что он знает о паре.

    «Она была опустошена после смерти Дина», — сказал он.

    Тодд говорит, что Риопель не только пил — он пил много.

    «Но она любила его, и он любил ее. . Если бы он был жив сегодня, он был бы первым, кто выручил бы ее из тюрьмы », — сказал он.«И он был бы абсолютно огорчен тем, как люди вокруг него … обращались с ней».

    И Тодд говорит, что Риопель была полна решимости избавить Тихельмана от героина. Он отправил ее в реабилитационный центр и даже купил ей обручальное кольцо. Он написал Тодду.

    «Это 30 августа 2013 года … он подарил Аликс обручальное кольцо. Они собирались пожениться», — сказал Тодд о тексте.

    Это всего за три недели до передозировки Дина Риопеля.

    «Она получает свое кольцо, она выбрала его сегодня.Мы тестируем на наркотики каждую неделю. Если она сможет оставаться чистой в течение 14 месяцев, мы поженимся в ночь на Хеллоуин 2014 … », — сказал Тодд, зачитывая вслух одно из текстовых сообщений, которые никогда не публиковались. Он показал их исключительно« 48 часам ».

    « Аликс » говорит, что это первый раз за 10 лет, когда она вышла из детоксикации или реабилитации и продержалась целую неделю, прежде чем снова заболела », — сказал Тодд, читая другой текст.

    Но Тихельман недолго оставался чистым. 7 августа 2013 года, всего за 10 дней до смертельной передозировки, Дин Риопель сделал шокирующее открытие: Аликс была в сети, рекламируя себя мужчинам.

    «Она ненавидела то, что ее заставляли делать это из-за этой зависимости», — сказал Тодд. «Были парни, которые хотели снять ее апартаменты в пентхаусе … мужчины с большой властью и большим статусом … Но ее не интересовало ничто, кроме получения денег, чтобы поддержать ее привычку. Она любила Дина, она хотела быть с Дином, но у нее был этот глубокий темный секрет ».

    И, как говорит Тодд, когда Риопель узнал об этом, он впал в ярость.

    «Он сказал: ‘Могу я перевезти все дерьмо проститутки к тебе завтра… Ей там лучше, и я хотел бы принести ее вещи сегодня, чтобы мне не пришлось снова видеть эту шлюху », — сказал Тодд, читая текст Риопель.

    Но Риопель не выгнала Тихельмана. Вместо этого, по словам Тодда, он ударил по бутылке — сильно.

    «Как только он обнаружил рекламу, все начало разваливаться. Дин отчаянно любил ее. Дин хотел оставить ее себе. Но он не мог понять, как все это согласовать », — сказал Тодд.

    Итак, Тодд считает, что Риопель попробовал что-то новое.

    Позже Тихельман рассказала полиции, что была в ванной, когда услышала звук, похожий на грохот. Она пошла в спальню и обнаружила на полу Риопель.

    Вскрытие покажет, что в его организме есть смертельная смесь героина, обезболивающих и алкоголя.

    «Я убежден, что произошло то, что Дин пытался установить связь с Аликс на более глубоком уровне. И он подумал, что если они смогут поделиться этой штукой, этой штукой, к которой она была так привязана, что она не могла позволить что бы они ни пошли, они действительно могли быть вместе.И это то, чего он хотел больше всего на свете », — сказал Тодд.

    После смерти Риопель Тихельман отправил Тодду текстовые сообщения:« Б-г, почему Дин должен был умереть? »

    В текстах она пишет, что ее мать скоро придет. и перевезет ее в Калифорнию в новый дом семьи в двух часах езды от Сан-Франциско. Но Тихельман пытается пройти детоксикацию и говорит Тодду, что она обеспокоена:

    «Я хорошо знаю этот город, как Тендерлойн, в котором я когда-то жил, — третий крупнейший открытый рынок лекарств в США.S. Для того, чтобы забить, нужно две минуты, и вам не нужно никого знать. Вы понимаете, почему я волнуюсь, — сказал Тодд, читая текст вслух.

    Друг: Аликс Тихельман пыталась «достать ее …

    00:37

    Примерно 30 октября 2013 года Аликс Тихельман прибыла в Калифорнию. Она сразу же вернулась в интернет и начала рекламировать себя. Сообщение Тодду: «Ребята здесь взбесились.«

    И через несколько дней у нее появилась перспектива. Она собиралась заработать серьезные деньги.

    » Это второе ноября, и она говорит, что «удивительный парень» нашел ее … «Он настоящий. ‘ Завтра она плывет на его лодке, и на несколько часов он дает ей от 400 до 500 долларов наличными. Затем чек на 2000 долларов, — сказал Тодд о другом тексте. — Теперь я почти уверен, что парнем на лодке, о котором она говорила, был Форрест ».

    Три недели спустя, 22 ноября, Аликс Тихельман определенно была с Форрест Хейс на своей лодке, где Тодд считает, что она просто зарабатывала деньги, чтобы утолить свою зависимость.

    «Расскажите мне об одной вещи, которая произошла на той яхте, которая не была абсолютно согласована между двумя взрослыми», — сказал Тодд. «Ничего такого.»

    ПРЕКРАСНЫЕ СОБЫТИЯ

    Во вторник, 19 мая, всего неделю назад, Аликс Тихельман вернулась в суд, чтобы назначить дату суда.

    Она пробыла в тюрьме почти год — ее прошлая модельная жизнь осталось далеким воспоминанием. Тихельману грозит почти 20 лет за решеткой по обвинению в убийстве Форреста Хейса, а также в хранении наркотиков и проституции.

    Ее общественные защитники, Джерри Кристенсен и Ларри Биггэм, настаивали на том, что она не хладнокровный убийца.

    «Аликс Тихельман не сделала ничего такого, чего не хотел мистер Хейс. Двое взрослых принимали наркотики совместно и совместно. И все пошло не так. Но это был несчастный случай», — сказал Биггэм репортерам.

    Адвокаты защиты говорят, что Хейс активно участвовал в ту ночь, даже используя свет своего сотового телефона, чтобы показать Тихельману, где ему уколоть. И они непреклонны, она тогда просто запаниковала.

    «Это видео покажет, что это несчастный случай. Все в этом видео указывает на несчастный случай и панику, все, что касается этого», — сказал Кристенсен журналистам.

    В течение нескольких месяцев они расследовали прошлое Форреста Хейса, прося прокуратуру передать видео с камер «Побега» за шесть месяцев до его смерти.

    «У нас есть некоторые указания из других материалов, что могли быть предыдущие встречи на лодке. Это было бы очень важно в отношении того, употребление наркотиков наряду с сексом», — сказал Кристенсен репортерам.

    Но слушание во вторник произвело эффект разорвавшейся бомбы. На глазах у родителей Аликс Тихельман признает себя виновной в непредумышленном убийстве, а также в менее серьезных обвинениях.

    Судья : Вы понимаете, что, когда вы не признаете себя виновным, вы получаете два тяжких преступления и пять проступков?

    Аликс Тихельман : Есть

    Аликс Тихельман в суде 19 мая 2015 года.

    «48 часов»

    И через своего адвоката она извиняется перед семьей Хейсов: «Это был несчастный случай и паника, и ей очень, очень жаль.»

    Тихельман была приговорена к шести годам заключения в местной тюрьме, но с учетом ее отбытого срока и сокращения судьи, она, вероятно, отсидит чуть больше двух лет.

    После слушания произошел еще один ошеломляющий Прокурор Рафаэль Васкес говорит, что семья Форреста Хейса сказала ему, что они никогда не хотели, чтобы Аликс Тихельман было предъявлено обвинение.

    «Семья не хотела, чтобы это дело было возбуждено, они были бы очень счастливы, если бы это дело было закрыто», — пояснил Васкес. .«Они были напуганы перспективой передачи этого дела в суд».

    Семья, по его словам, не хотела, чтобы это видео с лодки Хейса когда-либо предавалось огласке.

    «Я могу только представить, какую еще боль, какое дальнейшее унижение они испытали бы, если бы это видео было опубликовано», — сказал Васкес.

    Более того, он говорит, что Аликс никогда не была хладнокровным убийцей, как утверждают правоохранительные органы.

    «Этого никогда не было на видео наблюдения», — сказал Васкес.

    Фактически, прокурор соглашается с адвокатами защиты в том, что Аликс была совсем не бессердечной, когда Форрест потерял сознание.

    «И тот факт, что она приложила некоторые усилия, чтобы разбудить его, ударила его в грудь, ударила его по лицу, подняла его, пытаясь поднять, затем удерживала его, обнимала в какой-то момент, а затем вы может увидеть, как она плачет в одном случае, а затем кричит, чтобы он проснулся в одном случае — это ясно показало кого-то, кто выглядел обеспокоенным в то время. И это определенно несовместимо с кем-то, кто действовал с очевидным намерением убить «, — он объяснил.

    Но, говорит прокурор, то, в чем она виновата, недостаточно.

    «Она была единственной, кто мог оказать помощь, но она не сделала этого, она не сделала этого и вместо этого взяла на себя смелость уничтожить улики и сбежать, оставив человека там умирать», — сказал Васкес.

    В конце концов, одна из адвокатов Тихельмана, Афина Рейс, сказала, что время, проведенное в тюрьме, помогло изменить жизнь Аликс.

    «Вы знаете, она чистая и трезвая. Она ближе к своей семье, чем когда-либо, и я думаю, что она действительно использовала это время, чтобы поразмыслить», — сказал Рейс.

    Но семье Форреста Хейса не повернуть. И они постараются оставить позади шрамы его действий.

    «С этого момента семье больше не нужно беспокоиться о беспокойстве, связанном со всем пристальным вниманием, всеми насмешками и презрением, вызванным всем вниманием СМИ в этом деле», — сказал Васкес. «Эта семья через многое прошла».

    Ожидается, что Аликс Тихельман выйдет на свободу 1 июля 2017 года. Ей будет 29 лет.


    Произведено Алленом Альтером и Патти Аронофски, Еленой Дифьоре, Грегом Фишером, Мишель Фойер, Дугласом Лонгини, Мишель Фануччи и Майклом МакХью

    Системы распределения тепла | Министерство энергетики

    Паровое отопление — одна из старейших технологий отопления, но процесс кипячения и конденсации воды по своей сути менее эффективен, чем в более современных системах, к тому же он обычно страдает значительным запаздыванием между включением котла и поступлением тепла в радиаторы.В результате паровые системы затрудняют реализацию стратегий управления, таких как система понижения температуры в ночное время.

    В первых системах центрального отопления для зданий использовалось распределение пара, потому что пар перемещается по трубопроводу без использования насосов. Неизолированные паровые трубы часто отводят нежелательное тепло в незавершенные участки, что делает изоляцию труб из стекловолокна, которая может выдерживать высокие температуры, очень рентабельной.

    Регулярное техническое обслуживание паровых радиаторов зависит от того, является ли радиатор однотрубной системой (труба, по которой подается пар, также возвращает конденсат) или двухтрубной системой (отдельная труба возвращает конденсат).В однотрубных системах на каждом радиаторе используются автоматические вентиляционные отверстия, которые стравливают воздух, когда пар заполняет систему, а затем автоматически закрываются, когда пар достигает вентиляционного отверстия. Забитый воздухозаборник не даст паровому радиатору нагреться. Открытое вентиляционное отверстие позволяет пару постоянно выходить в жилое пространство, повышая относительную влажность и расходуя топливо. Вентиляционные отверстия иногда можно очистить, прокипятив их в растворе воды и уксуса, но обычно их необходимо заменить.

    Паровые радиаторы также могут деформировать пол, на котором они сидят, а их тепловое расширение и сжатие со временем может оставлять в полу колеи.Оба эти эффекта могут вызвать наклон радиатора, что препятствует правильному сливу воды из радиатора, когда он остывает. Это вызовет стук при нагревании радиатора. Под радиаторами следует вставлять прокладки так, чтобы они слегка наклонялись к трубе в однотрубной системе или к конденсатоотводчику в двухтрубной системе.

    В двухтрубных системах старые конденсатоотводчики часто застревают либо в открытом, либо в закрытом положении, нарушая баланс в системе. Если у вас возникли проблемы с некоторыми радиаторами, которые вырабатывают слишком много тепла, а другие — слишком мало, это может быть причиной.Лучше всего просто заменить все конденсатоотводчики в системе.

    Паровые радиаторы, расположенные на внешних стенах, могут вызывать потерю тепла, излучая тепло через стену наружу. Чтобы предотвратить такие потери тепла, вы можете установить за радиаторами теплоотражатели. Вы можете сделать свой собственный отражатель из покрытого фольгой картона, доступного во многих строительных магазинах, или установив фольгу на пенопласт или другую аналогичную изолирующую поверхность. Фольга должна быть обращена в сторону от стены, а отражатель должен быть такого же размера или немного больше, чем радиатор.Периодически очищайте отражатели, чтобы обеспечить максимальное отражение тепла.

    Вилла в стиле модерн в Лейпциге | Uponor

    Вилла Changzhou Tian’an расположена в районе Уцзинь города Чанчжоу. Общая площадь застройки составляет около 500 кв. М. В этом проекте используется полный комплект излучающей системы кондиционирования воздуха Uponor, которая включает в себя наземную излучающую систему, потолочную излучающую систему, гидравлическую транспортную систему, систему автоматического управления кондиционером и систему осушения свежего воздуха.Технический отдел Uponor отвечает за концептуальный дизайн всего проекта, закупку продукции, руководство по строительству, надзор за качеством и отладку системы. Владельцы, исходя из предварительного понимания излучающей системы, могут выдвигать свои требования в отношении теплового комфорта, качества воздуха в помещении, шум, распределение воздушного потока, контроль температуры и влажности, техническое обслуживание в будущем и другие аспекты.

    1. В отличие от традиционного конвекционного кондиционирования воздуха (фанкойл, кондиционер и т. Д.)), лучистый теплообмен составляет около 60% излучающей системы, и количество тепла тела, рассеиваемого излучателем, значительно увеличивается, что очень похоже на то, что ASHRAE описывает как модель комфорта теплообмена человеческого тела: 30% конвекционный теплообмен, 45 % лучистого теплообмена и 25% теплообмена испарением. Кроме того, излучающая система может также снижать или повышать температуру окружающих стен в соответствии с условиями охлаждения или обогрева, чтобы дополнительно улучшить комфорт и дружелюбие внутренней среды.

    2. По сравнению с оконечным оборудованием традиционного кондиционирования воздуха, которое включает в себя большое количество конденсированных влажных поверхностей, что может привести к размножению большого количества бактерий в поддоне для сбора конденсата и серьезной опасности для здоровья человека, оконечное оборудование радиационного кондиционирования не имеет влажной поверхности. , и влажность в помещении также строго контролируется, что способствует повышению чистоты воздуха в помещении.

    3. Терминал лучистого кондиционирования воздуха не имеет каких-либо движущихся частей, что в значительной степени устраняет источник внутреннего шума и, кроме того, создает чрезвычайно приятную и благоприятную среду для проживания клиентов.

    4. Большинство людей, которые долгое время находились в условиях кондиционирования воздуха, могут страдать от так называемого «синдрома кондиционера», который в основном вызван недостаточным количеством свежего воздуха в помещении, ростом плесени в системе кондиционирования воздуха. , длительное ощущение дует и так далее. Как упоминалось выше, лучистая система может в корне устранить три скрытых опасности и, таким образом, заслуживает названия нового поколения «иммунное кондиционирование воздуха».

    За счет использования источника высокотемпературного охлаждения эта система может также эффективно снизить эксплуатационное потребление энергии системой кондиционирования воздуха и улучшить тепловую среду в помещении.В наземной излучающей системе используется пятислойный трубопровод Pex-a 20 мм с кислородным барьером Uponor, чтобы обеспечить качество циркулирующей воды в системе кондиционирования воздуха, улучшить характеристики теплообмена оборудования источников холода и тепла, а также продлить срок службы системы. Система использует сборные гипсовые излучающие панели Teporis с охлаждающей способностью единицы площади в проектных условиях, достигающей 85 Вт / м 2 , что в значительной степени избавляет пользователей от беспокойства по поводу охлаждающей способности излучающей системы.Гипсовая излучающая панель поставляется с изоляционным слоем, чтобы обеспечить полную передачу охлаждающей способности в зону кондиционирования и избежать потерь мощности нагрева и охлаждения. Излучающая панель имеет модульную конструкцию, которая проста и удобна в установке и обеспечивает эстетический эффект внутренней отделки, обеспечивая при этом эффект кондиционирования воздуха. Гидравлическая транспортная система состоит из центра смешивания воды, балансировочного клапана и главного трансмиссионного трубопровода.В водосмесительном центре Uponor интегрированы модуль управления, трехходовой электрический клапан и циркуляционный водяной насос, что обеспечивает включение гидравлической системы по запросу и вовремя, а также интеллектуальную эффективную работу гидравлической системы. Полный комплект беспроводной системы управления Wave Plus + Move Plus, который помогает исключить процесс подключения обычных систем управления и значительно снизить затраты на строительство и обслуживание.Более того, ему также удается органично связать все внутреннее и внешнее оборудование вместе, что обеспечивает эффективное и скоординированное управление всей системой.

    Leave a Comment

    Отопление частного дома своими руками схемы ленинградка открытого типа: Отопление ленинградка из полипропилена своими руками: схемы, описание

    Отопление частного дома Ленинградкой своими руками: схемы и расчет

    На чтение 9 мин Просмотров 50 Опубликовано Обновлено

    Для организации теплоснабжения дома с небольшой площадью можно рассматривать различные варианты. Одним из них является установка отопления по схеме Ленинградка. Ее особенность заключается в простоте монтажа и минимально наборе требуемых материалов. Но для этого нужно знать специфику отопления частного дома Ленинградкой своими руками: схемы и расчет необходимых параметров.

    Особенности системы отопления Ленинградка

    Свое название эта система получила благодаря городу, где была впервые применена. Ее разработка была обусловлена необходимостью создания несложного и дешевого теплоснабжения. Именно из-за этих качеств домашнее отопление Ленинградка не потеряла своей актуальности и по сей день.

    Отопление Ленинградка

    Фактически это пример классической однотрубной системы теплоснабжения. Теплоноситель движется от котла по одной магистрали, к которой последовательно подключены радиаторы. Отсутствие обратной трубы позволяет выполнять монтаж системы отопления Ленинградка в комнатах с небольшой площадью. Этот факт делает систему более чем привлекательной для загородных домов и дач. Но перед выбором подобной схемы теплоснабжения необходимо проанализировать ее «плюсы» и «минусы».

    Разводка отопления в Ленинградке обладает одним существенным недостатком – снижение температуры горячей воды по мере ее продвижения. Это связано с тем, что происходит теплоотдача при последовательном прохождении через радиаторы. Т.е. отопление Ленинградкой в частном доме своими руками в любом случае будет иметь неравномерное тепловое распределение. Чем дальше находятся радиаторы от котла отопления – тем ниже их температура.

    Кроме этого фактора следует отметить такие особенности, которыми обладает паровое отопление Ленинградка:

    • Затруднительно расширение зоны действия теплоснабжения. Для этого необходимо увеличить продолжительность замкнутого контура отопления. Фактически придется на длительное время полностью оставить работу. Иначе однотрубная система отопления Ленинградка не может быть модернизирована;
    • Регулировка степени нагрева радиаторов. В двухтрубных системах эта проблема решалась установкой терморегулятора. Правильное подключение радиаторов отопления в Ленинградке должно предусматривать установку байпасов. Только с их помощью можно уменьшать или увеличивать приток теплоносителя в батарею без снижения параметров всей системы;
    • Низкая степень ремонтопригодности. При выходе их строя участка трубы или радиатора их замену или ремонт можно будет осуществить только после полного отключения теплоснабжения. Классическая схема водяного отопления Ленинградкой не предусматривает частичного ограничения потока горячей воды на определенных участках.

    Но все эти недостатки нивелирует главное преимущество, благодаря которому система отопления Ленинградка для двухэтажного дома остается до сих пор популярной – низка себестоимость. В совокупности с простотой монтажа она является, пожалуй, единственным вариантом бюджетного теплоснабжения дома. Но для его реализации потребуется тщательно изучить возможные варианты обустройства. Схема однотрубной системы отопления Ленинградка не одна — всегда можно подобрать самую оптимальную.

    Многие отзывы об отоплении Ленинградка указывают на возможную модернизацию системы в двухтрубную. Для этого достаточно провести обратную магистраль и подключить к ней радиаторы.

    Виды разводки труб в отоплении Ленинградка

    Правильное составление схемы домашнего отопления Ленинградка начинается с выбора разводки трубопроводов. Это напрямую зависит от исходных параметров системы, ее типа и способа циркуляции теплоносителя.

    Схема с вертикальной разводкой труб

    Прежде всего определяется общая площадь теплоснабжения и этажность здания. Разводка магистралей в однотрубной системе отопления Ленинградка должна решать единственную задачу – обеспечение доставки теплоносителя к радиаторам. Они же в свою очередь обеспечивают помещение теплом.

    Для решения этой проблемы необходимо, чтобы уровень остывания горячей воды был минимален. Именно поэтому необходимо учитывать не только общую площадь дома, но и его этажность.

    Выбор монтажа системы отопления Ленинградка может быть сделан из следующих вариантов:

    • Вертикальная разводка труб. Эта схема применима для двухэтажных домов. Фактически в здании будет несколько стояков, которые подключатся к общей трубе, находящейся в самой высокой точек системы. Установка подобного отопления Ленинградкой в частном доме своими руками трудоемка, так как необходимо провести трубы через межэтажное перекрытие;
    • Горизонтальная разводка труб. Для монтажа по этой схеме водяного отопления Ленинградкой потребуется значительно меньше усилий. Но отсутствие вертикального разгонного стояка сказывается на скорости движения теплоносителя. Поэтому зачастую встречается система отопления Ленинградка с насосом.

    Еще одним преимуществом горизонтальной разводки отопления в Ленинградке является возможность скрытого монтажа магистралей в полу. В вертикальной схеме такое практически невозможно, так как придется делать штробы на несущей стене дома, что является грубым нарушением норм.

    Диаметр труб не зависит от выбранной схемы их разводки. Определяющим показателем является вид отопления – с принудительной или естественной циркуляцией.

    Открытое отопление Ленинградка

    Изначально схемы однотрубной системы отопления Ленинградка разрабатывались для открытого типа теплоснабжения с естественной циркуляцией. Такой подход позволяет сделать полностью энергонезависимую систему теплоснабжения без обязательного подключения к электросети. Исключением может быть только применяемый котел.

    Схема гравитационного отопления Ленинградка

    Для этой схемы парового отопления Ленинградка свойственна высокая инерционность. Движение теплоносителя по трубам напрямую зависит от степени его температурного расширения. В основном этот процесс проходит в разгонном вертикальном стоке, который подключается сразу после котла. Это обстоятельство обуславливает применение вертикальной разводки трубопроводов для гравитационной системы отопления Ленинградка для двухэтажного дома.

    Важным моментом является правильный подбор труб и материала их изготовления. Расчет системы отопления Ленинградка своими руками рекомендуется делать по стандартной схеме. Сначала определяются тепловые потери здания, затем подбирается котел с соответствующей мощностью. Для минимизации гидравлических потерь, которые существенно скажутся на скорости движения теплоносителя, следует рассчитать систему отопления Ленинградка своими руками с помощью специальных программ.

    Но кроме этого уделяется внимание таким аспектам организации однотрубного отопления открытого типа с естественной циркуляцией:

    • Высота разгонного стояка. Она должна составлять не менее 2,2 м. Эта проблема не существенная для установки системы теплоснабжения Ленинградка для двухэтажного дома;
    • Диаметр труб. Для отопления с естественной циркуляцией лучше всего применять трубы большого диаметра — от 32 до 40 мм. Также рекомендуется монтаж полимерных магистралей из-за их гладкой внутренней поверхности;
    • Максимальная протяженность трубопроводов. Она может составлять не более 30 м. В противном случае даже при идеальном подключении радиаторов отопления в Ленинградке существенно снизится скорость движения горячей воды и произойдет тепловая разбалансировка системы;
    • Требования к установке котла. Для правильной работы теплоснабжения котел должен находиться ниже уровня радиаторов. Это необходимо для создания должного показателя давления остывшего теплоносителя с большей удельной плотностью на горячий. В итоге улучшится естественная циркуляция воды.

    Если же по ряду причин реализовать подобную схему водяного теплоснабжения Ленинградкой будет проблематично – можно добавить в систему циркуляционный насос. Это позволит не делать требуемый уклон труб, обеспечит нормальную скорость движения горячей воды и стабилизирует тепловое распределение.

    Расширительный бак в системе отопления Ленинградка с насосом должен находиться в самой высокой точке. Помимо функции компенсации теплового расширения воды с его помощью можно контролировать уровень теплоносителя, а также выполнять заливку системы.

    Закрытое отопление Ленинградка

    Для установки домашнего теплоснабжения Ленинградка в одноэтажном доме или квартире лучше всего применять схемы закрытого отопления. Они отличаются от гравитационной обязательной установкой циркуляционного насоса. Но кроме этого фактора есть и другие отличительные особенности.

    Схема закрытого отопления Ленинградка

    Главным преимуществом закрытой разводки теплоснабжения Ленинградка является отсутствие разгонного стояка. Это дает возможность устанавливать горизонтальные магистрали без учета их наклона. Данная методика позволяет улучшить циркуляцию воды в системе, повысить ее надежность и показатель КПД. Кроме этих факторов в отзывах об отоплении Ленинградка отмечается меньший расход трубопроводов. Это существенным образом сказывается на себестоимости всего проекта.

    Принцип работы закрытой схемы водяного теплоснабжения Ленинградкой отличается от открытой. В ней на скорость движения теплоносителя практически не влияет его температурное расширение. Должный уровень циркуляции обеспечивает насос. Специалисты рекомендуют обратить внимание на следующие особенности системы теплоснабжения Ленинградка с насосом:

    • Повышение скорости нагрева воздуха в помещении. Это связано с тем, что теплая вода начинает свою циркуляцию по трубам еще до достижения самой высокой температуры. Таким образом уменьшается инерционность работы системы;
    • Повышенная надежность. Отсутствие прямого контакта воды с воздухом снижает процент содержания в теплоносителе кислорода. Это благоприятно влияет на надежность и время безремонтной работы металлических компонентов системы;
    • Возможность установки труб небольшого диаметра. Для монтажа теплоснабжения Ленинградкой в частном доме своими руками применяют трубы диаметром от 16 до 30 мм. Это практически не сказывается на скорости теплоносителя и гидравлических потерях;
    • Возможность скрытого монтажа трубопроводов. Для этого не нужно делать монтажные канавки в стенах – достаточно проложить магистрали под полом. Но при этом необходимо предусмотреть подключение радиаторов к отоплению к Ленинградке. Кроме этого для контроля работы системы делают ревизионные люки в местах разветвления трубопроводов.

    Для комплектации однотрубной системы теплоснабжения Ленинградка закрытого тип необходим расширительный бак, группа безопасности и приборы контроля давления и температуры.

    В схеме однотрубной системы теплоснабжения Ленинградка предусматривается установка байпасов на радиаторы отопления. Они необходимы для регулирования теплоотдачи батарей, а также позволят отремонтировать или заменить этот элемент без остановки всей системы.

    Советы по установке отопления Ленинградка

    Схема монтажа системы отопления Ленинградка напрямую зависит от выбранного типа и комплектующих. Наиболее сложной считается установка гравитационного теплоснабжения открытого типа. Для него необходимо выполнить ряд обязательных условий.

    Обвязка радиаторов в отоплении Ленинградка

    Прежде всего составляется точный план расположения всех приборов. На нем же отмечаются параметры комплектующих – размеры, способы монтажа и т.д.

    Предварительно рассчитываются все характеристики системы отопления Ленинградка – температурный режим работы, скорость движения теплоносителя.

    Эти данные являются определяющими при составлении схемы теплоснабжения. Только после этого предварительного этапа можно приступать к монтажу.

    Во время установки следует особе внимание уделить таким нюансам:

    • Обязательный уклон трубопроводов. Он выполняется от разгонного стояка в сторону радиаторов и от последней батареи к котлу. Уровень уклона труб должен составлять 1 см на каждый метр;
    • Монтаж расширительного бака. Он располагается в верхней точке системы, после разгонного стояка. Его объем для котла мощностью 24 кВт должен составлять 15 л;
    • Установка трубопроводов в двухэтажном доме. Для соблюдения мер безопасности при прохождении магистрали через межэтажные перекрытия требуется дополнительно установить гильзы. Они защитят стены и потолок от прямого контакта с горячей трубой;
    • Монтаж байпаса в обвязке радиаторов. Их преимущества были подробно описаны выше. Этот простой элемент позволит повысить надежность и комфорт эксплуатации системы отопления Ленинградка.

    Во время составления отопительной схемы разводки трубопроводов рекомендуется избегать резкого перепада высоты. Это может привести к увеличению гидравлического сопротивления, а также станет причиной появления воздушных пробок.

    Для наглядного ознакомления с системой отопления Ленинградка рекомендуется посмотреть содержание следующего видеоматериала:

    схема, плюсы и минусы, отзывы, фото

    Факт остается фактом, уже порядком подзабытая, достаточно древняя, но многократно проверенная на практике система отопления Ленинградка в частном доме вновь набирает былую популярность у владельцев загородных домов и небольших дач. Почтенный возраст схемы не помешал хозяевам новых домиков подключить ленинградскую систему отопления, и, как оказалось, подобное решение имеет в себе рациональное зерно.

    Современный вариант Ленинградки

    Устройство и принцип работы системы отопления Ленинградка

    Возраст системы отопления, которая использовалась в домах полвека назад, еще не говорит о том, что принципы, заложенные в конструкции, были неправильными, или раздача тепла была недостаточно эффективной. Не спешите делать выводы, не ознакомившись с основными преимуществами использования схемы разводки Ленинградки, тем более что в некоторых моментах система выглядит даже более привлекательной, чем современные многотрубные контура с котлом.

    Правильное устройство отопительного контура по ленинградской схеме

    Общая схема устройства классической Ленинградки в одноэтажном частном доме приведена на эскизном рисунке. В нее входят следующие элементы:

    • Котел водяного отопления;
    • Разливная или подающая часть контура с горячей водой;
    • Сборная часть контура отопления для охлажденной воды;
    • Радиаторы или батареи водяного отопления.

    Такое разделение на элементы для несложной по своему устройству системы не случайно, в зависимости от способов подключения радиаторов и расположения труб контура можно реализовать несколько различных вариантов ленинградской схемы. Некоторые из них считаются достаточно удачными, но есть и откровенно проблемные. В любом случае система отопления Ленинградка без насоса считается одной из наиболее простых и доступных для изготовления своими руками.

    Закольцованный контур по ленинградской схеме

    В стандартном исполнении система обогрева представляет собой кольцевой контур из труб, подключенный к отопительному котлу. Через определенные промежутки к трубам горячей воды врезаны радиаторы отопления. По мере того, как вода циркулирует через секции, она охлаждается и одновременно собирается в бак через возвратную систему, так называемую трубу-обратку.

    Плюсы и минусы ленинградской системы отопления

    Сразу возникает вопрос, если данная схема работает эффективно, то почему от нее отказались в пользу иных конструкций. Проблема заключается в том, что у данной системы отопления обогрева имеется достаточно много отрицательных сторон и буквально две-три положительных.

    Привлекательность ленинградской системы разводки контура

    Плюсы Ленинградки, как отопительной системы, в сравнении с мелкими недостатками выглядят более весомо и убедительно:

    • За счет простой конструкции ленинградская схема разводки труб обладает невероятной надежностью и выносливостью, даже при небольших ошибках в планировании гравитационная система отопления будет работать и нормально греть дом;
    • Сделать отопление в частном доме на основе Ленинградки не составит особого труда, даже если нет базовых знаний об устройстве и планировании гравитационных или насосных систем обогрева с использованием котла;
    • Наконец, самая важная деталь, – если грамотно выбрать схему и правильно сделать отопление, Ленинградку не нужно будет перенастраивать и балансировать перед началом отопительного сезона.

    Примером надежности и стабильности может служить тот факт, что Ленинградка, как система отопления в многоквартирных домах, используется и по сей день.

    Важно! Один раз водяной контур будет сбалансирован по расходам горячей воды и запущен в работу, после чего система может функционировать на протяжении десятков лет без риска разморозить любой радиатор, даже самый дальний от котла.

    Кроме того, большинство мастеров считают Ленинградскую систему обогрева наиболее простой и менее металлоемкой, как по трубам, так и по системам врезки в отопительный контур. Последнее как бы не имеет особого значения, особенно, если планировать делать своими руками отопление ленинградкой из полипропилена, но то, что объем работы значительно меньше, чем в других конструкциях, — это факт.

    Минусы ленинградской схемы

    Из отрицательных моментов можно выделить два наиболее значимых:

    • Во-первых, необходимо точно выдерживать рекомендации по планированию системы отопления, любая самодеятельность или несоблюдение условий подключения батарей к трубам контура напрочь нивелируют преимущества схемы;
    • Во-вторых, радиаторы нагреваются и отдают тепло в помещение неодинаково. Те батареи, что расположены ближе всего к горячей стороне котла, нагреваются сильнее всего и выдают максимальное количество тепла, остальные радиаторы оказываются более холодными.

    Чтобы выровнять степень нагрева, нужно использовать регулировочные шайбы или вентили на входе в радиатор, а кроме того, нужно правильно выбрать схему подключения батарей к трубам контура.

    Типы циркуляции в системе отопления Ленинградка

    Как и в любой другой системе обогрева с использованием жидкого теплоносителя, тепло передается из греющего контура котла к радиаторам с помощью потока жидкости. В этом смысле Ленинградка ничем не отличается от иных систем отопления. Хотя максимальная эффективность достигается при использовании классического гравитационного притока воды.

    Система отопления Ленинградка с естественной циркуляцией

    Классический вариант размещения радиаторов и труб по Ленинградской методике приведен на схеме ниже.

    За счет нижнего подвода к радиатору регистры не забиваются трубным илом

    Стандартный вариант отопления Ленинградка в частном доме открытого типа предполагает наличие расширительного бака в верхней точке контура. Горячая вода самотеком перемещается по трубам, последовательно отдавая тепло.

    Зачастую хозяева, стремясь сэкономить на обустройстве водяного обогрева, не делают отдельные отводы на вход и выход в радиатор, а подключают батареи по проточной схеме, примерно так, как указано ниже на рисунке.

    Такой вариант проще, но его хватает буквально на 4-5 лет работы, дальше систему нужно будет промывать

    На первый взгляд, нет никакой разницы, но это не так. Радиаторы, соединенные между собой трубами основного контура без дополнительной врезки в систему разлива воды, эффективно отдают тепло только на первых годах службы. По мере того, как на стенах труб, особенно на входе в регистр, образуются пробки из-за отложений, эффективность теплоотдачи уменьшается в несколько раз. Стоит образоваться на входе пробке хотя бы в одном из радиаторов, как начинает страдать вся система отопления, и водяной котел в том числе, так как проток воды существенно уменьшается.

    Еще хуже обстоит ситуация, если радиаторы установлены в разных квартирах многоквартирного дома, и на каждом входе имеется регулировочный кран. В этом случае жильцы ближайшего к котлу помещения, регулируя свою заслонку, могут заморозить батареи в остальных комнатах и квартирах.

    Поэтому любители экономить и упрощать Ленинградку впоследствии вынуждены дорабатывать конструкцию:

    • Ставить байпасы;
    • Переделывать ленинградскую версию по закрытой схеме;
    • Использовать принудительное перекачивание воды циркуляционным насосом.

    Соответственно вырастут затраты как на отопление, так и на электроэнергию. Кроме того, система лишается своего главного преимущества — высокой надежности отопительного контура. Понятно, что такое отопление в частном доме Ленинградкой закрытого типа будет эффективно греть, пока встроенный насос будет в состоянии разгонять горячую воду по всем помещениям, но сделано это будет явно непрофессиональным способом, так как теряется сам смысл простой и супернадежной схемы.

    Система отопления Ленинградка с принудительной циркуляцией

    Нельзя сказать, что вариант с использованием дополнительного циркуляционного насоса хуже классической открытой разводки. Например, для загородных домов и даже дач отопление по схеме Ленинградки с насосом будет оптимальным, если хозяева не живут постоянно, а выбираются за город один-два раза в неделю.

    В этом случае в систему потребуется врезать байпас, циркуляционный насос и расширительный бачок. В общем система становится более эффективной, но менее надежной и в полной мере зависимой от наличия электроэнергии в дачном поселке.

    К положительным качествам можно отнести тот факт, что циркуляционная схема позволит намного быстрее прогреть основательно застывший дом. Понятно, что для таких конструкций приходится отказаться от воды в пользу незамерзающего антифриза для бытовых отопительных приборов. В целом использование антифриза не только улучшает работу Ленинградки, но и эффективно защищает крыльчатку насоса и алюминиевые радиаторы от коррозии.

    Схемы подключения системы отопления Ленинградка

    Прежде чем пытаться собрать систему по одному из вариантов ленинградской разводки труб, будет правильным обратить внимание на то, каким образом выполняется подключение радиаторов. Кроме того, существуют различия в разводке контура для одноэтажного и двухэтажного здания, действуя по Ленинградской схеме, нужно будет привязывать расположение радиаторов к конкретному типу помещения.

    Схема системы отопления Ленинградка для одноэтажного дома

    Наиболее оптимальным вариантом для одноэтажного дома будет простая схема с нижним подключением отопительных радиаторов, схема представлена ниже.

    В этом случае по периметру дома укладывается кольцо отопительного контура, называемое еще разливной трубой. Каждая секция врезается к разливу двумя отводами, подключенными к нижним патрубкам радиатора.

    Преимущества такого решения:

    • Легко отрегулировать приток воды через батарею, соответственно, можно выставить необходимую температуру, не влияя на работу Ленинградки по однотрубной системе отопления;
    • Относительно просто решаются проблемы с просечками и заменами регистров, для этого не потребуется останавливать работу всего отопительного контура.

    Важно! Одной из наиболее важных особенностей подобной конструкции является то, что регистры не забиваются осадочным илом после нескольких десятков лет эксплуатации.

    Второй вариант подключения секций считается более энергоэффективным. В этом случае ввод в регистр подключается не в нижнем, а в верхнем приточном фланце радиатора. Такая схема называется еще диагональной, на самом деле вся зона, расположенная под проводом, оказывается мертвой, приток воды через нижний угол батареи получается минимальным, поэтому эффективность такого решения под большим вопросом. Для самопроточной или гравитационной системы подобный вариант лучше не использовать, тогда как для насосных или закрытых конструкций диагональное подключение может использоваться без ограничений.

    Схема ленинградской системы отопления для двухэтажного дома

    На приведенном ниже рисунке выполнен эскиз или схематическое изображение, как может выглядеть классический вариант Ленинградки для частного дома с мансардой или вторым этажом.

    Однотрубный вариант контура

    В этом случае нижний этаж будет прогреваться неравномерно, ближайшее к котлу помещение будет нагреваться сильнее всего, а радиаторы на обратке окажутся наиболее холодными. Второй этаж будет нагреваться более-менее равномерно.

    Чтобы избавиться от перекосов в подаче тепла, используют Ленинградку с двухтрубной системой отопления. Один из таких вариантов указан на схеме ниже.

    Двухтрубный вариант Ленинградки

    Формально подвод тепла в контур выполняется в срединной части кольца, поэтому распределение горячей воды происходит более-менее равномерно, а остывшая часть потока сбрасывается в обратную трубу в нейтральной точке.

    По мнению большинства экспертов, это наиболее оптимальный вариант построения Ленинградской системы отопления для двухэтажных зданий.

    Ленинградская система отопления многоэтажного дома

    Кольцевая система подачи тепла может использоваться в зданиях в 3-5 этажей. Основное отличие системы отопления в многоквартирном доме на основе Ленинградки заключается в том, что подача воды выполняется первоначально на самый верхний этаж, откуда горячий поток последовательно под собственным весом перетекает по радиаторам нижестоящих радиаторов.

    Схема для многоэтажного дома

    Такое планирование обусловлено тем, что верхняя часть многоэтажных зданий, как правило, сильнее охлаждается из-за более сильной ветровой нагрузки, в этом смысле Ленинградка оказывается более оптимальной и эффективной.

    Диаметры труб для системы отопления Ленинградка

    Наилучшим материалом для отопительного контура по ленинградскому варианту разводки труб будет полипропиленовая труба с армированным стекловолокном подслоем. Для двухэтажных зданий потребуется специальная полипропиленовая труба «стаби» с армированием алюминиевой фольгой.

    Если планировать систему с естественной циркуляцией, то диаметр разливной трубы можно ограничить в 1,5 дюйма. Тогда отводы на ближайшие к котлу алюминиевые радиаторы достаточно спаять из 20-й трубы, а на самых дальних батареях ставят подводы с сечением, увеличенным на 30%.

    Для принудительной циркуляции расчет сечения труб выполняют по секундному расходу воды, обычно диаметр получается на 30-35% меньше, чем в первом случае.

    Особенности монтажа системы отопления Ленинградка

    Для того чтобы схема работала, необходимо соблюдать несколько условий. Во-первых, трубы придется укладывать с уклоном. Первая половина контура выполняется с отрицательным углом наклона, обратная – с положительным.

    Во-вторых, система будет работать только при наличии кранов Маевского или вентилей для сброса воздуха, даже если в контур включены байпас и циркуляционный насос. Кроме того, Ленинградка практически не работает при использовании накопительного бойлера.

    Заключение

    Система отопления Ленинградка в частном доме идеально работает для больших помещений. Например, если в загородном коттедже нет деления на несколько комнат, а жилое пространство оформлено по типу студии или охотничьего домика. Поэтому еще одно название Ленинградки, уже порядком забытое, – барачное отопление. Это означает, что даже в условиях низкой температуры воздуха разморозить котел и батареи практически невозможно.

    Отзывы о системе отопления Ленинградка

    Сафиулин Шамиль, 65лет, г. Уфа:

    Сделал отопление по Ленинградке в бане, подсобке и пристроенной летней кухне, котел стоит в доме, трубы стальные. Зимой даже без насоса греет так, что приходится открывать двери. Сама по себе система неплохая, но трудно регулировать раздачу тепла кранами. Когда баню грею, по нескольку раз приходится бегать в дом, чтобы убавить или добавить газа, а так горя не знаю.

    Малахов Алексей, г. Санкт-Петербург:

    Случайно разморозил старую систему со встроенным насосом, хотя специалисты говорили, что с байпасом и расширительным баком батареи заморозить нельзя. Оказалось, что в поселке выключили свет на сутки, и все размерзлось. Мой совет – выбрасывайте насос, ставьте открытый бак, а сами трубы только пластиковые. Не будут гудеть батареи, и можно не бояться разморозить отопление.

    Система отопления Ленинградка в частном доме своими руками

    Здесь вы узнаете:

    Однотрубные системы отопления обладают простотой и характеризуются дешевизной в прокладке. Они предназначены для обогрева небольших домовладений, где длина горизонтальных участков не превышает 30 метров. Недостатком их является заметное остывание теплоносителя на входе в последнюю батарею. Поэтому в последней комнате всегда холоднее, чем в остальных. Проблему решает система отопления «Ленинградка», суть которой является модернизация стандартной однотрубной системы.

    Виды системы отопления «Ленинградка»

    Двухтрубная система отопления обладает множеством достоинств. Она позволяет обеспечить равномерный прогрев помещений, так как температура теплоносителя на всем протяжении системы практически одинаковая. Недостатком двухтрубной схемы является ее дороговизна – нужно покупать больше труб, выполнять много соединений. Зато она позволяет отапливать частные дома любой площади.

    Однотрубные системы отопления отличаются от двухтрубных меньшими расходами на монтаж и его простотой.

    Если же домовладение маленькое, то создавать сложную и дорогую двухтрубную систему не имеет особого смысла. Лучше всего сэкономить деньги и проложить однотрубную систему. Она обеспечит прогрев всех помещений и позволит уменьшить затраты на монтаж. Как мы уже говорили, такая схема приведет к тому, что в дальних комнатах будет заметно прохладнее – это связано с остыванием теплоносителя по мере последовательного прохождения радиаторов (именно так и протекает теплоноситель в подобных системах, возвращаясь в котел по одной целой трубе).

    Что же делать в этой ситуации? Мы рекомендуем использовать однотрубную систему отопления с естественной циркуляцией «Ленинградка». Чем она отличается от стандартного однотрубного отопления? Все дело в том, что в обычном отоплении теплоноситель проходит через трубы последовательно, отдавая им все свое тепло. В «Ленинградке» входы и выходы радиаторов замыкаются перемычкой/байпасом. Что это дает?

    • Теплоноситель протекает не только через радиаторы, но и через перемычки – это компенсирует снижение его температуры;
    • Появляется возможность регулировать температуру в комнатах – теплоноситель течет только по перемычке, по перемычке и радиаторам, только через радиаторы;
    • Уменьшается гидравлические сопротивление – улучшается естественное протекание теплоносителя.

    Схема отопления «Ленинградка» в частном доме небольшой площади – это экономия на материалах и равномерный прогрев всех помещений.

    Перекрывая перемычку/байпас или батарею отопления, следует опасаться полного перекрытия отопительной системы – это недопустимо, так как приводит к перегреву отопительного котла и срабатыванию автоматики, препятствующей его поломке.

    Одним из отличительных черт «Ленинградки» является байпас, на который желательно установить кран, как и на отводы идущие к радиатору.

    Система отопления «Ленинградка» с принудительной циркуляцией может потребоваться при обогреве домов большой площади. Например, вы решили пристроить к своему домику еще пару комнат, но не хотите тратиться на прокладку двухтрубной системы. В этом случае вам необходимо позаботиться об улучшении напора теплоносителя в системе – для этого она дополняется небольшим циркуляционным насосом. Что он даст?

    • Улучшение протекания теплоносителя – он сможет преодолеть гидравлическое сопротивление труб и соединений;
    • Более равномерный прогрев – вода просто не будет успевать остывать, так как она течет по трубам с увеличенной скоростью;
    • Возможность увеличения максимальной длины горизонтальных участков – система сможет обогреть дом большой площади.

    По своей эффективности «Ленинградка» близка к двухтрубным системам, но это справедливо лишь в отношении домов небольшого размера. В крупных постройках соперничать с двухтрубным отоплением невозможно.

    Схема отопления «Ленинградка» в частном доме

    Создавая своими руками отопление частного дома с двумя этажами или одним по схеме «ленинградка», можно создать как закрытую, так и открытую систему. В открытых отопительных системах используется естественная или принудительная циркуляция – особой разницы тут нет. Принудительная циркуляция сможет обогреть дом большей площади и обеспечить равномерный прогрев комнат. Что касается естественной циркуляции, то она проще и дешевле.

    Рассмотрим три схемы «Ленинградки» в частном доме:

    В «Ленинградке» с естественной циркуляцией обязательно должен быть уклон труб и нижнее подключение радиаторов.

    • Открытая с естественной циркуляцией теплоносителя – схема включает в себя отопительный котел, трубы, радиаторы с байпасами и кранами, расширительный бачок открытого типа. Это самый простой и доступный вариант, подразумевающий использование напольного котла;
    • Открытая с принудительной циркуляцией теплоносителя – все тоже самое, только сюда прибавляется циркуляционный насос. Никакого дополнительного оборудования не нужно;
    • Закрытая с принудительной циркуляцией – схема включает в себя котлы любых конструкций (в том числе и двухконтурные), трубы, радиаторы с байпасами и кранами, группу безопасности (термоманометр, спускник воздуха и предохранительный клапан), циркуляционный насос и герметичный бак.

    Как мы видим, в последнем случае затраты получаются весомыми – нужно приобрести подходящий котел, группу безопасности, расширительный бак и насос.

    Какую систему выбрать – решать вам. Следует отметить, что закрытая схема отличается возможность применения теплоносителей любого типа. Также она не требует контроля уровня теплоносителя. Что касается применения принудительной циркуляции, то она вызывает дополнительные расходы на электроэнергию.

    Преимущества и недостатки «Ленинградки»

    В чем заключаются преимущества однотрубной «Ленинградки» для частного дома?

    • Минимум расходов на модернизацию системы;
    • Равномерный прогрев помещений;
    • Возможность регулировки температуры в помещениях;
    • Отсутствие затрат на дополнительное оборудование;
    • Легкость в монтаже.

    Не обошлось и без определенных недостатков:

    • Трудность в расширении – нарастить длину можно, но в ограниченных пределах;
    • Отсутствие возможности подключить теплые полы – для этого нужно прокладывать двухтрубную систему;
    • Дополнительные расходы на циркуляционный насос – если нужно обогреть здание большой площади.

    Несмотря на недостатки, использование схемы «Ленинградка» в небольших частных домах вполне оправдано. В случае с монтажом закрытой системы затраты будут выше.

    Монтаж системы отопления «Ленинградка»

    При использовании циркуляционного насоса в «Ленинградке» вы можете использовать диагональную схему подключения, для лучшего прогрева радиатора.

    Выполнить монтаж системы отопления «Ленинградка» в частном доме своими руками сможет даже начинающий мастер. В самом простом случае нам потребуется напольный котел, от которого отходит вертикальная труба с установленным на самом верху расширительным бачком – это обеспечит качественный отвод воздуха из отопительного контура. Далее устанавливаем батареи, под которыми прокладывается подающая труба с отводами к радиаторам.

    В системах с естественной циркуляцией используется нижнее подключение радиаторов. На входах и выходах ставятся краны, еще один кран может быть установлен на перемычке/байпасе (ставить его совсем не обязательно, чтобы случайно не перекрыть всю систему). Если используется циркуляционный насос, то можно использовать диагональную схему – она обеспечит более эффективный нагрев.

    Обратная труба отопления проходит на том же уровне, что и подающая, но по другим стенам (в двухтрубных системах она возвращается параллельно, вблизи пола). Возвратившись к отопительному котлу, теплоноситель снова нагревается и отправляется на второй круг. А домочадцы получают возможность насладиться теплом и уютом.

    Однотрубная система отопления ленинградка в частном доме

    Без обогрева не может обойтись ни одно жилое помещение. Несмотря на то, однотрубная система отопления ленинградка считается устаревшей, ее до сих предпочитают многие жильцы частных домов. Благодаря минимальным требованиям к материалам и простоте монтажа, ленинградская система отопления легко реализуется своими руками при наличии навыков работы со сварочным аппаратом и другими инструментами.

    Сейчас система отопления ленинградка используется в частном доме, но впервые ее внедрили и испытали в многоэтажных домах Ленинграда, откуда и произошло ее название. Еще в советские  времена такая схема обогрева обрела популярность, доказав свою надежность, экономность, ремонтопригодность и простоту реализации. Поэтому сегодня это часто применяемая система отопления частного дома.

    Преимущества и недостатки

    Отопление ленинградка для двухэтажного дома или одноуровневого жилища имеет свои практические плюсы и минусы. Среди достоинств стоит выделить следующее:

    • простота монтажа всех элементов системы своими руками;
    • надежность эксплуатации;
    • обогрев не требует внедрения дорогостоящих агрегатов;
    • возможность индивидуального изменения степени нагрева батарей;
    • хорошо отапливает даже двухэтажный особняк;
    • позволяет скрыть некоторые части стояков тепловой магистрали в полу;
    • отлично работает с любыми видами котлов;
    • может функционировать, как разводка с принудительной циркуляцией, так и с естественным течением теплоносителя.

    Тем не менее, недостатки тоже имеются:

    • сложность исполнения с двумя контурами, как правило, это однотрубная система;
    • неравномерность прогрева первых и последних батарей в последовательной цепочке;
    • требует установки циркуляционной аппаратуры (насосов), если монтируется в двухэтажном строении;
    • к горизонтальной разводке нельзя подключить полотенцесушитель или систему теплого пола.

    Главным минусом считается необходимость балансировки, которая, иногда, требует внедрения дополнительного оборудования.

    Особенности и принцип действия

    Классическая система ленинградка представляет собой совокупность оборудования для обогрева (котел, трубы, радиаторы), которые соединяются в одну магистраль для подачи тепла. Внутри этой системы циркулирует раствор антифриза или вода, выступающие в качестве теплоносителя. Источником тепла является котел. Батареи устанавливаются вдоль стен по периметру дома.

    Установка Ленинградки потребует минимального количества приборов и материалов:

    • трубы;
    • расширительный бак;
    • радиаторы отопления;
    • котел.

    Дополнительное оборудование:

    • шаровые и термостатические клапаны;
    • вентили;
    • байпасы.

    Данная однотрубная разводка в отличие от обычной отопительной системы с естественной циркуляцией, позволяет установить наилучшее сочетание теплоотдачи и расхода ресурсов, выбрав индивидуальный режим нагрева каждой батареи. При необходимости радиатор можно полностью отключить от магистрали и даже демонтировать.

    Схема отопления ленинградка лучше всего подходит для одноэтажных сооружений с горизонтальной разводкой. Но если правильно рассчитать, какие нужны конфигурации и диаметры труб, то данную систему можно применять для обогрева двухэтажного частного дома. Здесь необходима комбинация горизонтальной и вертикальной разводки стояков.

    Ленинградка может реализовываться в схеме с естественным или принудительным движением теплоносителя, открытого или закрытого типа. Для вертикальной разводки лучше применять  принудительную циркуляцию, чтобы повысить динамику нагрева системы, устранив недостатки разводки с естественной циркуляцией.

    Естественная или принудительная циркуляция?

    Считается, что установка системы обогрева с естественной циркуляцией позволяет сэкономить на монтаже насосного оборудования. Чтобы организовать самотек теплоносителя по контуру, нужно правильно рассчитать длину и диаметры, углы наклона труб, а это сделать сложно. Самотечная система показывает хорошую работоспособность только в одноэтажных домах, в многоуровневых зданиях ее функционирование весьма проблематично.

    Другой недостаток – необходимость труб большого диаметра, которые не только портят интерьер помещения, но и обойдутся дороже. Кроме того, в здании нужно оборудовать помещение для котла, которое должен быть расположен ниже уровня батарей, то есть в подвале. Также необходим тщательно утепленное чердачное помещение, где будет установлен расширительный бак.

    Проблема любой естественной системы циркуляции в двухэтажном сооружении заключается в том, что на втором уровне радиаторы обогревают пространство лучше, чем на первом этаже. Монтаж байпасов и балансировочных кранов способен лишь отчасти решить данную проблему. А установка дополнительных приспособлений приведет к подорожанию разводки, при том, что ее функционирование может остаться нестабильным.

    Более рационально решит проблему разницы температур на первых и последних радиаторах первого уровня установка батарей с дополнительными секциями. Такое увеличение площади теплоотдающего оборудования способно уравнять уровень отдачи тепла на разных этажах. Поэтому лучше применять Ленинградку с принудительной циркуляцией.

    Система отопления ленинградка естественная схема циркуляции теплоносителя с горизонтальной разводкой:

    Разводка открытого типа с принудительной циркуляцией

    У водяной системы отопления такого типа обладает отличительной характеристикой – последовательным расположением всех ее элементов, как правило, по контуру внешних стен частного дома.

    У данной однотрубной системы есть «сердце» — котел, соединяющийся подающим стояком с первым радиатором. С первой батареи теплоноситель перемещается во вторую, третью и так далее. От последней батареи теплоноситель попадает обратно в котел по обратному стояку для последующего нагрева и повторного « путешествия» по отопительной системе.

    Во время нагревания теплоносителя он увеличивается в объеме. Излишки в это время вытесняются в расширительный бак, который является обязательным элементом разводки. Он может быть как открытого типа, то есть, связан с атмосферным воздухом при помощи патрубка. Что определяет данный тип системы как «открытый». Остывая, теплоноситель из бака обратно возвращается в отопительную магистраль.  Сливной патрубок служит для слива излишнего теплоносителя при его перегреве.

    Для циркуляции в однотрубной системе используется электронасос, который монтируется перед котлом на обратном стояке. Его наличие позволяет более быстро прогреть систему частного (даже двухэтажного) дома и позволит более динамично изменить температуру теплоносителя во время смены режима работы котла.

    Для удобства при заполнении магистрали теплоносителем  в зоне обратного стояка подключается через шаровой кран и фильтр магистральный водопровод. Кроме того, предусмотрен патрубок с краном для слива теплоносителя из трубопровода отопления.

    В случае подключения системы по типу «ленинградка» в частном доме, можно применить диагональный последовательный метод подключения батарей.

    Методы подключения радиаторов в магистраль, рассмотренные выше обладают серьезнейшим минусом – нет возможности раздельно регулировать теплоотдачу каждой батареи отопления. Данную проблему можно устранить во время их монтажа другим методом.

    В такой схеме применяется параллельное подключение каждого радиатора к стояку. На каждую батарею отопления необходимо на входной и выходной патрубок смонтировать по два шаровых крана, которые позволят в случае необходимости перекрыть поток теплоносителя и демонтировать батарею. На параллельный к радиатору участок стояка, играющий в данном случае роль байпаса, необходимо смонтировать игольчатый кран, благодаря которому есть возможность регулировки интенсивности потока теплоносителя через «зашунтированный» радиатор.

    Ведь при его полностью открытом положении у воды не будет появляться «желания» подниматься по радиатору вверх против воздействия силы тяжести. Исходя из этого, можно заключить, что чем больше открыт такой вентиль, тем меньше температура батареи.

    В том случае, когда конфигурация системы достаточно сложная и очень большая протяженность труб, в систему может быть встроен параллельный контур. Степенью его нагрева управляет также игольчатый кран, он дает возможность плавно изменять поток теплоносителя через систему. В обязательном порядке обратную трубу дополнительного контура, на которую смонтирован кран, необходимо подключить к основному обратному стояку до циркуляционного насоса.

    Разводка закрытого типа

    Данная однотрубная система может быть «отсечена» от атмосферы, из-за чего имеет название закрытого типа. В данной системе обустроен расширительный бак мембранного типа, дающий создавать избыточное давление в системе. Как правило, оно не очень высокое и не превышает 1,5 атмосферы. Такая система обязательно должна быть оборудована группой безопасности, в которую входят манометры, предохранительный клапан и воздухоотводчик. Подобная система довольно удобна для двухэтажного дома.

    Тонкости проведения монтажных работ

    Для того чтобы завершить все организационные и технические мероприятия при создании подобной системы без каких-либо проблем, рекомендуется привлечь к данному вопросу ка минимум одного профессионала-практика.

    1. Для того чтобы обеспечить качественный прогрев крайних в цепи батарей необходимо увеличить количество их секций.
    2. Для создания самотечной системы обязательно должны быть использованы трубы большого диаметр. Общая длина контура должна быть не более 30 м.
    3. Установка подающей магистральной трубы должна быть произведена под небольшим уклоном. Непосредственно батареи отопления монтируются на одинаковой высоте и никоим образом не искажают геометрию помещения.
    4. Как для вертикальной разводки «ленинградки» так и для длинной горизонтальной разводки в обязательном порядке необходимо оборудовать систему циркуляционным насосом.
    5. Во время самостоятельной установки подающей трубы в толще пола, необходимо позаботится о том, чтобы ее утеплить теплоизоляционными рулонными материалами. Это позволит сэкономить значительные средства в процессе использования системы, а кроме того позволит предотвратить перегрев «подпольного» пространства.
    6. Перед тем как запустить систему, из трубопровода и отопительных батарей необходимо выпустить воздух из системы при  помощи кранов Маевского.
    7. После того как произведен пуск системы и проверены все узлы и соединения, необходимо выполнить балансировку системы – это делается выравниванием температуры во всех батареях, регулируя ее игольчатым клапаном.
    8. В вертикальных системах теплоноситель подается сверху по стоякам. Расширительный бак располагается выше относительно уровня радиаторов, а трубопровод, как правило, устанавливается в стене. Кроме того, в систему крайне важно внедрить устройство которое будет создавать принудительную циркуляцию.

    Как запорные вентиля  на байпасах и дополнительных контурах системы необходимо использовать только игольчатые краны.  Они могут плавно регулировать через себя поток теплоносителя. Применение шаровых кранов категорически запрещено, так как они не могут работать в полуоткрытом положении. Они работаю только в двух положениях: либо полностью открыты, либо полностью закрыты. Только в таких положениях обеспечивается долговременная эксплуатация шаровых кранов. По поводу этого можно найти достаточно много видео в интернете.

    Простота установки и непосредственно самой схемы, вкупе с дешевизной и эффективностью создали «ленинградке» достаточно большую популярность. Она отлично функционирует, при этом обеспечивая потребителям уют, комфорт и тепло в домах.

    И так, по завершении данного обзора хотелось бы отметить что проверенная не одним десятком лет работы однотрубная «ленинградка» с современными инновациями в виде циркуляционного насоса и регулирующих кранов на байпасах дает возможность получить преимущества как при использовании более сложной системы отопления, при небольших денежных затратах и реальной простоте исполнения. Правильно установите ее своими руками перед отопительным сезоном, чтобы зимой проводить время в тепле и уюте.

    Система отопления ленинградка — схема и монтаж водяного отопления частного дома

    Одной из наиболее сложных инженерных проблем, которые необходимо решать при проектировании и строительстве индивидуального жилья, является устройство системы отопления. Довольно часто оптимальным выбором для хозяев небольшого дома является простая однотрубная система водяного обогрева известная как «ленинградка».[contents]

    Что такое ленинградка?

    Свое название эта система получила от одноименного города, где она впервые была применена для обогрева многоквартирных домов. Она разрабатывалась в эпоху масштабного строительства в СССР для достижения максимальной экономии на трубопрокатных изделиях. С тех пор первоначальная схема претерпела несколько модификаций, но ее основные преимущества по-прежнему привлекают многих желающих организовать бюджетный обогрев частного дома:

    • минимальный расход материала;
    • простой и понятный монтаж, возможность установки своими руками;
    • доступность комплектующих;
    • недорогое обслуживание и ремонт.

    На фото ниже показана схема устройства современной системы отопления типа «ленинградка». В ее основе лежит принцип последовательного соединения отопительных приборов при помощи единой магистрали подачи, которая на выходе из последней батареи переходит в обратный контур, обеспечивающий слив остывшего теплоносителя обратно в котел. Таким образом, теплоноситель, в качестве которого обычно используется нагретая вода или антифриз, циркулирует в замкнутой системе, отдавая тепло по ходу своего движения.

    Варианты разводки

    Монтаж системы отопления может производиться двумя разными способами: с вертикальным или горизонтальным расположением основной магистрали.

    • Горизонтальная схема разводки предполагает объединение всех расположенных на одном этаже дома батарей в единый луч, который подключается к общему стояку. Такие системы обычно монтируются внутри конструкции пола или укладываются непосредственно на напольное покрытие.

      Все батареи располагаются на одном уровне, трубы подающей магистрали устанавливаются под наклоном для обеспечения свободного перемещения жидкости.

    • Вертикальная разводка предполагает наличие общих стояков в местах установки радиаторов. Подводящая магистраль, соединяющая все стояки, обычно располагается сверху. Такая схема обеспечивает лучший нагрев батарей и позволяет использовать трубы меньшего диаметра.

      Для вертикального водяного отопления желательно использование циркуляционного насоса. При отсутствии насоса общая длина магистрали не может превышать 30 метров.

    Вертикальная система практически не применяется в многоквартирных домах, поскольку затрудняет ведение индивидуального учета потребления тепла. Для частного дома же она, наоборот, является более предпочтительной, поскольку обеспечивает простой монтаж и более эффективную теплоотдачу.

    Отличие открытых и закрытых систем отопления

    В открытых системах водяного отопления в самой верхней точке устанавливается расширительный бачок, который соединяется с атмосферой. Таким образом, схема открытого типа предусматривает движение теплоносителя в соответствии с законами физики: нагретая жидкость поднимается вверх, вытесняя холодную.

    Системы закрытого типа предполагают наличие мембранного бака, который поддерживает внутренне давление в магистрали. Такой бак не обязательно располагать сверху, поэтому его обычно устанавливают в той же части дома, где находится котел. Более подробно об этом рассказывается в видео ролике.

    Подключение нагревательных приборов

    Радиаторы, которые используются для обогрева помещений частного дома, могут врезаться в трубу двумя способами.

    • Если входящая и выходящая труба находятся на одном уровне, такая схема называется односторонней или седельной. Она более проста и удобна, в особенности, если применяется водяное отопление с горизонтальной скрытой разводкой;
    • Диагональное подключение предполагает разнесение входа и выхода теплоносителя по высоте (см. фото). Такой вариант обеспечивает до 15% экономии тепла и рекомендуется для обеспечения более равномерного прогрева батарей с большим количеством секций.

    На входе и выходе радиатора необходимо устанавливать шаровые краны, которые позволят отключить прибор от магистрали при необходимости его ремонта или замены.

    Для того чтобы не нарушать работу водяного отопления дома, все радиаторы должны быть оборудованы байпасом, который обеспечит подачу теплоносителя в обход батареи при ее отключении. Врезка в байпас специального игольчатого клапана, который позволяет частично перекрывать сечение трубы, даст возможность регулировать степень нагрева каждой батареи отдельно и существенно увеличит эффективность работы всей системы в целом (подробнее смотрите наш видео ниже).

    Особенности монтажа системы «ленинградка»

    В частном малоэтажном строительстве чаще всего применяются однотрубные системы водяного отопления «ленинградка» открытого типа с горизонтальной разводкой.

    Такая схема предполагает наличие котла, к которому подключается магистраль, снабжающая теплоносителем подключенные батареи. Недалеко от котла врезается вертикальный стояк, на верхнем конце которого устанавливается расширительный бачок, необходимый для выравнивания давления при расширении или сжатии жидкости и для удаления из системы лишнего воздуха.

    Схема устройства отопительной системы ленинградка открытого типа

    Подключение радиаторов нужно выполнять с учетом рекомендаций, данных в предыдущем разделе. Подробный обзор всех особенностей проектирования и монтажа системы «ленинградка» содержится в приведенном там видео фрагменте.

    В бюджетных системах циркуляция теплоносителя происходит за счет вытеснения холодной жидкости более теплой. Если средства позволяют, в обратную магистраль можно встроить циркуляционный насос, а открытый расширительный бачок заменить на мембранный. Полученная таким образом закрытая система позволит сделать водяное отопление всего дома более эффективным и экономичным.

    Преимущества и недостатки системы «ленинградка»

    Основные преимущества, которые обеспечивает «ленинградка» при организации системы водяного отопления, мы уже приводили – это экономичность, несложный монтаж и простота обслуживания. Вместе с тем, однотрубные системы имеют и ряд минусов:

    • последние радиаторы в цепи обогрева должны иметь большее количество секций, поскольку теплоноситель поступает к ним охлажденным;
    • невозможность подключения теплых полов или полотенцесушителей;
    • более высокое давление теплоносителя.

    Однако подобные недостатки свойственны в основном традиционным однотрубным схемам, в которых не применяются регулировочные элементы. Организация байпасов с игольчатыми клапанами позволяет регулировать тепловой режим каждой батареи в отдельности, обеспечивая необходимую гибкость и экономичность водяного отопления.

    Современная модификация системы «ленинградка» является отличным выбором для обогрева самых разных помещений. Надеемся, что эта статья и приведенные в ней фото- и видео материалы помогут вам спроектировать надежную и эффективную систему отопления для вашего дома.

    система в частном доме, схема своими руками, подключение радиаторов с насосом, однотрубная система с принудительной и естественной циркуляцией


    Содержание:


    Вопрос выбора и установки системы отопления всегда возникает при строительстве частного дома. Сегодня существует большое количество инновационных технологий, которые позволяют добиться максимальной эффективности при обогреве помещений. Однако наибольшей популярностью пользуется организация водяного отопления, подключаемая к котлу определенного типа. Причем это может быть газовый, твердотопливный или электрический котел.



    Выбор системы отопления необходимо делать с учетом множества факторов, среди которых большое значение имеют следующие:

    • Размер отапливаемого помещения.
    • Расположение комнат в доме.
    • Качество и степень теплоизоляции стен загородного строения.
    • Финансовые возможности домовладельца.


    Для небольших строений наиболее выгодным с экономической стороны вариантом можно назвать отопление Ленинградка. Она отличается простотой установки за короткое время и экономичным расходом материалов. При наличии простых навыков работы с сантехникой, монтаж системы вполне можно выполнить своими руками, не привлекая профессиональных мастеров и сантехников.

    Описание системы


    О происхождении названия системы отопления Ленинградка существует много мнений. Одни считают, что систему впервые применили Ленинградские строительные организации. Однако из-за простоты установки она вполне могла использоваться в любом регионе. Другие говорят, что в этом городе были разработаны технические регламенты для системы, которые впоследствии стали использоваться по всей стране. В любом случае,  во времена массового возведения домов барачного типа и зданий социального назначения, система «Ленинградка» пользовалась большой популярностью. Это объясняли низкой себестоимостью системы и простотой ее монтажа.


    Схема системы отопления Ленинградка в частном доме представляет собой закольцованную систему, на которой последовательно установлены теплообменники. В результате горячая вода движется от котла или ввода центрального отопления и проходит через все батареи. Однако с удалением от котла теплоноситель остывает, в результате первые радиаторы нагреваются сильнее тех, которые расположены на конце линии. Особенно обделенными тепловой энергией оказываются последние батареи.



    В таких системах теплоноситель может перемещаться естественным путем или с использованием насоса, не оказывая особого влияния на расположение радиаторов.


    Однотрубная система отопления Ленинградка с естественной циркуляцией является оптимальным вариантом для одноэтажных строений, где радиаторы размещают на одном уровне. Кроме того, ленинградская система отопления предполагает прохождение магистральной трубы, которая замыкает контур системы отопления, достаточно близко к полу. При этом появляется возможность максимально скрыть ее под напольным покрытием.


    При обустройстве отопления по схеме системы отопления Ленинградка в многоэтажных домах требуется дополнительная установка циркуляционного насоса, так как поднять теплоноситель на большую высоту естественным путем практически невозможно. В этом случае нужно будет установить котел большой мощности и выполнить  точные расчеты вертикальных и горизонтальных участков системы. Однако этот вариант поставит под сомнение рентабельность эксплуатации системы. Другими словами, установка циркуляционного насоса потребует дополнительных расходов, но избавит от лишних проблем и хлопот.


    Использование циркуляционного насоса позволяет установить любой расширительный бак. Схема отопления Ленинградка с принудительной циркуляцией может работать в открытом и закрытом режимах. При этом в закрытой системе с герметичным устройством можно использовать в качестве теплоносителя обычную воду или антифриз.

    Преимущества и недостатки


    Монтаж отопления частного дома своими руками по схеме Ленинградка дает потребителю множество преимуществ, среди которых особенно выделяется следующее:

    • Сниженный расход материалов. По сравнению с другими схемами «Ленинградка» требует на 30% меньше материала.
    • Минимальный расход материалов соответственно требует меньше трудовых затрат.
    • Систему парового отопления Ленинградка можно назвать универсальной благодаря возможности установки в одноэтажных домах и многоэтажных строениях. Достаточно лишь заменить некоторые элементы оснастки.
    • Надежность в процессе эксплуатации. Правильно установленная и настроенная система может безупречно эксплуатироваться долгое время.
    • Устройство системы не требует использования дорогих комплектующих деталей и управляющего оборудования.
    • Контур, расположенный в непосредственной близости от пола, позволяет скрыть часть системы, повышая эстетичность помещения. На виду остаются только небольшие патрубки, идущие к радиаторам. Однако при этом следует позаботиться о теплоизоляции магистрали и герметичном соединении элементов системы.
    • Несложная схема отопления Ленинградка в частном доме позволяет выполнять монтажные работы самостоятельно, без привлечения специалистов.


    Как было сказано выше, система разрабатывалась в период массового строительства, когда было необходимо в короткие сроки возвести и обустроить большое количество жилых домов. Это привело к тому, что недостатки системы во внимание практически не принимались. Однако отрицательные стороны имеют достаточно серьезное влияние, поэтому о них также необходимо помнить.



    Основные недостатки системы «Ленинградка»:

    • Неравномерный прогрев радиаторов при естественной циркуляции теплоносителя. Система работает по такому принципу, что температура рабочей среды в ближних теплообменниках будет выше, чем в радиаторах, расположенных в конце системы. В итоге, для создания одинакового микроклимата во всех комнатах необходимо к системе Ленинградка подключение радиаторов дополнительно. Недостаток подобного рода можно легко устранить при монтаже дополнительного оборудования, например, балансировочной и регулировочной арматуры.
    • Система, имеющая горизонтальный тип разводки труб, не позволяет подключать дополнительные элементы водяного отопления, например, полотенцесушитель или систему Ленинградка с теплым полом (прочитайте: «Правильное подключение полотенцесушителя к системе отопления – проверенные варианты и способы»).
    • В помещениях большой площади создание необходимого уклона нарушает общий интерьер. Решением проблемы в этом случае становится монтаж отопления Ленинградка с насосом для принудительной циркуляции рабочей среды. Следует отметить, что этот вариант может использоваться для любой разводки труб в системе отопления.

    Популярные варианты системы отопления «Ленинградка» в частном доме


    Трубы системы отопления такого типа в большинстве случаев повторяют периметр жилого помещения, проходя вдоль внешних стен. Исключение составляют входные двери и подсобные помещения, где отопление не требуется. При этом батареи на контуре можно расположить несколькими способами.


    Представленные ниже варианты системы Ленинградка выполнены по одной схеме и состоят из одних и тех же элементов. Отличительной особенностью каждого следующего варианта является добавление нового элемента или внесение конструктивных изменений.

    Вариант 1


    Такой вариант считается самым простым. В системе теплообменники со сквозным движением рабочей среды, без запорной и регулировочной арматуры, располагаются последовательно вдоль магистральной трубы.


    Монтаж отопления Ленинградка в частном доме своими руками предполагает использование следующих элементов:

    • Газовый или твердотопливный котел.
    • Открытый расширительный бак. Этот элемент системы устанавливают на вертикальной трубе, вмонтированной на подающей трубе в непосредственной близости к котлу. Расширитель позволяет выходить лишнему объему нагретой воды и способствует выходу пузырьков воздуха.
    • Радиаторы. Вид радиаторов не оказывает существенного значения, но выбирать эти элементы все-таки нужно по определенным критериям. Также очень важно обратить внимание на способ подключения радиаторов, так как от этого зависит количество теплопотерь.
    • Кран Маевского. Эти элементы способствуют удалению воздушных пробок из батарей отопления.
    • Насос для принудительной циркуляции воды в системе. Схема отопления Ленинградка с насосом помогает сделать работу системы более эффективной. Стоимость оборудования невысокая, следовательно, экономить на этой статье не нужно. Естественная циркуляция рабочей среды в системе отопления понадобится при длительном отсутствии электропитания.
    • Запорный вентиль. С помощью этого элемента выпускают теплоноситель из системы.
    • Фильтр грубой очистки.



    Такая схема водяного отопления Ленинградка является классическим вариантом, хотя именно здесь явно видны все ее недостатки. Регулировать температуру в помещении можно лишь дополнительной установкой радиаторов или увеличением диаметра используемой трубы. Для этого необходимо сделать соответствующие расчеты.


    Другими словами, можно назвать указанный вариант самым примитивным, поэтому его использование становится сомнительным.

    Вариант 2


    Отличием второго варианта является диагональное подключение теплообменников, что позволяет существенно сократить потери тепловой энергии. Хотя внешний вид системы в этом случае становится менее привлекательным.


    В целом второй вариант системы Ленинградка предполагает подключение радиаторов отопления и других элементов, аналогично первому типу.

    Вариант и схема 3


    По сути, этот вариант «Ленинградки» не имеет существенных отличий, кроме ответвления от основного контура. Из-за различной длины контуров, отличается количество секций в теплообменниках, для чего требуется дополнительная балансировка в процессе эксплуатации. Для этой цели в системе водяного отопления Ленинградка устанавливают балансировочный вентиль, который равномерно распределяет тепло по всем контурам.


    Для нормального функционирования такой системы необходимо расположить балансировочный кран на обратной трубе дополнительного контура, непосредственно в обратную трубу врезать перед насосом для принудительной циркуляции теплоносителя.


    Вариант 4


    Предыдущие варианты считаются устаревшими, поэтому используют их очень редко. Модернизация привела к появлению усовершенствованных систем отопления. Сейчас в систему отопления Ленинградка с полипропилена монтируют радиаторы с запорными вентилями и обязательной перемычкой – байпасом.


    Такая система имеет несколько преимуществ:

    • Наличие запорной арматуры позволяет проводить ремонт или замену одного радиатора без ущерба для работы всей системы. При этом теплоноситель в системе отопления Ленинградка с насосом также циркулирует без остановки.
    • С помощью вентилей на входе можно регулировать подачу тепла и контролировать степень нагрева радиаторов.
    • Появляется возможность отключения от общей системы радиаторов, которые находятся в неиспользуемых помещениях. При этом магистральный проход через них остается неизменным.

    Вариант 5


    Монтаж дополнительных вентилей для регулировки параметров системы на байпас дает более широкие возможности каждому участку. Этим действиям есть свое объяснение. Чтобы система работала безупречно, необходимо правильно подобрать диаметр байпаса. Для этого требуется провести ряд сложных расчетов, которые под силу только человеку, разбирающемуся в законах физики и теплотехники. Чтобы рабочая среда проходила через радиатор, нарушив законы гравитации, нужна регулировка просвета на байпасе. Решить эту проблему можно, установив дополнительный вентиль.


    Однако далеко не все пользуются этим методом, так как для нормального функционирования системы требуется приобретение дополнительных комплектующих деталей, и монтажные работы предполагают лишние материальные затраты. Однако все затраты довольно быстро окупаются за счет повышения эффективности работы системы.


    Вариант 6


    Следующий вариант предполагает монтаж герметичного контура и мембранного расширительного бака. Это становится альтернативой системы «Ленинградка» открытого типа.


    Система закрытого типа имеет такую же схему разводки, что и предыдущие варианты. На трубе обратной подачи устанавливается расширительный бачок мембранного типа, с помощью которого в системе поддерживается уровень избыточного давления.


    Монтаж системы закрытого типа имеет свою особенность: требуется обязательная установка «группы безопасности». Блок состоит из трех обязательных элементов:

    • Манометр, позволяющий визуально контролировать давление в системе.
    • Предохранительный клапан, который настроен на максимальное давление.
    • Устройство для отведения воздуха, работающее в автоматическом режиме.

    Рекомендации по монтажу своими руками


    При самостоятельном монтаже системы «Ленинградка» важно принимать во внимание следующие рекомендации от квалифицированных специалистов:

    • Сборка контура должна проходить без особых сложностей, выполняется монтаж замкнутого кольца примерно на уровне пола. Конструкции необходимо придать небольшой уклон для естественной циркуляции рабочей среды без циркуляционного насоса. Однако следует помнить, что все теплообменники должны находиться на одном горизонтальном уровне.
    • Каждая батарея в системе оснащается краном Маевского. Это необходимо делать в любом случае, при наличии в системе общего автоматического воздухоотводчика или расширительного бака.
    • Маскировка магистральной трубы и трубы врезки в полу или в стене должна сопровождаться обязательной теплоизоляцией. Это позволит избежать лишних потерь тепловой энергии и сократить расходы на отопление всего строения.
    • Следует разделять запорную и регулировочную арматуру. На байпас не рекомендуется устанавливать шаровые краны, их монтируют на входе и выходе теплообменника.


    Дело в том, что такие вентили могут быть включенными или выключенными, то есть в положении открыто или закрыто. Работа в других режимах для шаровых кранов противопоказана, они довольно быстро приходят в негодность. Другими словами в качестве запорной арматуры лучше всего использовать шаровые краны.


    Если необходима точная регулировка интенсивности потока рабочей среды, то рекомендуется использовать игольчатые краны. Эти детали предназначены для установки на байпасах или врезках дополнительного контура.


    «Ленинградку» можно назвать самой простой системой отопления, но самостоятельный монтаж лучше всего выполнять под руководством профессионального мастера. Несмотря на подробное изложение правил выполнения монтажных работ в сети интернет или прилагаемой инструкции, тонкости и нюансы решения вопроса, как сделать отопление Ленинградка своими руками, может учесть только мастер с многолетним опытом.


    Система отопления ленинградка с насосом: простой и доступный вариант

    Частное домостроительство является одним из самых динамично развивающихся рынков. Стоимость загородного дома сравнима сегодня со стоимостью хорошей городской квартиры, при этом массовое распространение частного автотранспорта позволяет не зависеть от внешних факторов и делать выбор в пользу комфорта. Конечно, отсутствие деградирующих соседей, шумных компаний, да и просто городских сумасшедших – это весомые аргументы в пользу загородной жизни.

    Получившая своё название в честь города, где она начала впервые использоваться, система отопления ленинградка с насосом сегодня один из наиболее популярных вариантов прокладки отопления.

    Но каждый новый домовладелец сталкивается с необходимостью решать задачи, к которым раньше он не имел никакого отношения. Сюда относится и уход за придомовой территорией, и поддержание кровли в рабочем состоянии, и подача тепла в помещения дома. Назревает вопрос – какую систему отопления использовать, и система отопления ленинградка с насосом выглядит достаточно выигрышно, по сравнению с другими вариантами.

    Всё дело в простоте. Ленинградская система отопления монтируется с минимумом материалов, работает исправно и достаточно хорошо подвергается настройке на каждом отдельном участке, если об этом заранее позаботиться.

    Основные элементы сети

    В зависимости от того, какая задача поставлена перед отоплением, схема ленинградка (1) может выполняться по-разному, слегка расширяясь или наоборот упрощаясь и требуя разного количества основных узлов.

    Система открытого типа

    Схема отопления ленинградка в открытом варианте состоит из котла, сети труб, расширительного бачка с патрубком, насоса, радиаторов, снабжённых кранами Маевского, для травления воздуха, и игольчатых клапанов, расположенных на линии.

    Такая схема является самой утрированной и применяется в небольших одноэтажных строениях. Отопление ленинградка в частном доме ведётся с помощью одной трубы, то есть является однотрубным вариантом отопления.

    Нагретая вода следует от котла непосредственно в радиаторы, проходя их последовательно насквозь. В конце пути остывший теплоноситель возвращается в котёл с помощью насоса, для повторного нагрева и повторения цикла.

    На выходе из котла устроена отводная вертикальная труба, ведущая в расширительный бак. По этой трубе отводится воздух, попавший в систему, и излишняя жидкость, которая образуется в результате расширения воды в момент нагрева в котле. При остывании вода сокращается, уменьшается общий объём и из расширительного бака открытого, или как его ещё называют атмосферного типа, возвращается в сеть.

    Таким образом, реализуется отопление по схеме ленинградка с насосом в самом простом своём варианте. И нет ничего удивительного в том, что на сегодняшний день она получила самое широкое распространение: всего одна труба, котёл и бачок – минимум материалов и затрат, при максимальной отдаче.

    Система закрытого типа

    Такая система состоит из уже знакомых нам элементов, только бачок в ней используется закрытый, следовательно, она находится под давлением, которое составляет примерно полторы атмосферы.

    Расширительный бак закрытого типа размещается у такой системы на трубе, возвращающейся в бак, перед насосом. Назначение у него остаётся таким же – компенсировать давление в системе.

    Указанный вариант дополняется дополнительными элементами, после котла, перед сетью радиаторов выполняется вертикальный отвод, на котором устанавливают:

    • Аварийный клапан, предназначенный для слива излишков воды в случае, если давление поднимется слишком высоко;
    • Манометр. С его помощью контролируют рабочее давление в системе. Здесь важно оговориться, что выбирая котёл для сети, обязательно необходимо проверить, на какое рабочее давление он рассчитан. Для ленинградского отопления рабочим является полторы атмосферы. Важно, чтобы параметры котла соответствовали этому значению;
    • Клапан для травления воздуха, при закрытом расширительном бачке он становится необходим, это единственный путь для воздуха, образовавшегося в трубах, чтобы покинуть сеть.

    Как видите, ничего сложного нет. Все детали можно свободно приобрести и смонтировать сеть не составит труда, а собрать такую систему сможет практически любой человек. Температура теплоносителя в ней сравнительно невысока, так что система является безопасной. Далее рассмотрим варианты подключения системы отопления ленинградка с насосом.

    Как можно подключить ленинградское отопление

    Важно помнить, что вы можете сделать схему отопления ленинградка с насосом таким образом, чтобы иметь возможность проводить плановые и аварийные обслуживающие работы, не отключая всю сеть от подачи теплоносителя.

    Одноконтурная схема

    Ленинградская система отопления, выполненная по одноконтурной схеме подключения, подробно описана выше. Так как она довольно проста и не имеет никаких тонкостей монтажа, перейдём сразу к усложнённому варианту.

    Двухконтурная схема

    Разбитая на два контура, схема отопления ленинградка немного усложняется. Применение такой схемы обусловлено производственной необходимостью. Например, нужно провести второй контур на втором этаже здания, или наоборот, спуститься в подвал. А может быть, планировка дома не позволяет провести все радиаторы одной веткой.

    Не зависимо от причин, есть общее правило для такого варианта подключения, а именно:

    • Второй контур необходимо возвращать в сеть перед напорной помпой, иначе может произойти коллапс и разрыв труб;
    • Для того, чтобы выровнять давление в сети, и вода не пошла по пути наименьшего сопротивления, сиречь малому контуру – используйте игольчатые клапан, установленный на отводе второго контура. С его помощью выровняйте сопротивление двух цепей и, как следствие, скорость циркуляции теплоносителя по ним.

    В случае, когда это необходимо – ставьте клапаны на обе ветки и добивайтесь нужных значений синхронной настройкой. Однако, как правило, достаточно поставить его только на малый круг.

    Немного о том, как подключать радиаторы

    Применяя отопление ленинградка, в частном доме, радиаторы подключают одним из представленных способов:

    • Нижнее подключение. Труба заходит в радиатор снизу слева, и выходит из него снизу справа, двигаясь к следующему нагревательному элементу. Является самой энергетически неэффективной схемой, потери тепловой энергии до пятнадцати процентов;
    • Боковое подключение. Труба вводится сверху, а выводится снизу радиатора. При таком подключении теряют до десяти процентов тепла;
    • Диагональное. Самый эффективный способ с минимальными потерями теплоносителя. Труба вводится вверху слева и выводится внизу справа. При этом теряются не более пяти процентов тепловой энергии.

    Важно помнить, что вы можете сделать схему отопления ленинградка с насосом таким образом, чтобы иметь возможность проводить плановые и аварийные обслуживающие работы, не отключая всю сеть от подачи теплоносителя.

    Для этого используйте следующую схему: между входом и выходом теплоносителя в радиатор поставьте прямую перемычку. Разместите три игольчатых клапана, то есть отсечек на входе в радиатор, на выходе из него и на трубе их соединяющей. Конечно, клапаны нужно расположить таким образом, чтобы отключая один элемент, вы не прерывали движение теплоносителя по сети. Настраивая кран на перемычке можно отладить температуры на разных участках цепи.

    Система отопления ленинградка с насосом: простой и доступный вариант

    Частное домостроительство является одним из самых динамично развивающихся рынков. Стоимость загородного дома сравнима сегодня со стоимостью хорошей городской квартиры, при этом массовое распространение частного автотранспорта позволяет не зависеть от внешних факторов и делать выбор в пользу комфорта. Конечно, отсутствие деградирующих соседей, шумных компаний, да и просто городских сумасшедших – это весомые аргументы в пользу загородной жизни.

    Получившая своё название в честь города, где она начала впервые использоваться, система отопления ленинградка с насосом сегодня один из наиболее популярных вариантов прокладки отопления.

    Но каждый новый домовладелец сталкивается с необходимостью решать задачи, к которым раньше он не имел никакого отношения. Сюда относится и уход за придомовой территорией, и поддержание кровли в рабочем состоянии, и подача тепла в помещения дома. Назревает вопрос – какую систему отопления использовать, и система отопления ленинградка с насосом выглядит достаточно выигрышно, по сравнению с другими вариантами.

    Всё дело в простоте. Ленинградская система отопления монтируется с минимумом материалов, работает исправно и достаточно хорошо подвергается настройке на каждом отдельном участке, если об этом заранее позаботиться.

    Основные элементы сети

    В зависимости от того, какая задача поставлена перед отоплением, схема ленинградка (1) может выполняться по-разному, слегка расширяясь или наоборот упрощаясь и требуя разного количества основных узлов.

    Система открытого типа

    Схема отопления ленинградка в открытом варианте состоит из котла, сети труб, расширительного бачка с патрубком, насоса, радиаторов, снабжённых кранами Маевского, для травления воздуха, и игольчатых клапанов, расположенных на линии.

    Такая схема является самой утрированной и применяется в небольших одноэтажных строениях. Отопление ленинградка в частном доме ведётся с помощью одной трубы, то есть является однотрубным вариантом отопления.

    Нагретая вода следует от котла непосредственно в радиаторы, проходя их последовательно насквозь. В конце пути остывший теплоноситель возвращается в котёл с помощью насоса, для повторного нагрева и повторения цикла.

    На выходе из котла устроена отводная вертикальная труба, ведущая в расширительный бак. По этой трубе отводится воздух, попавший в систему, и излишняя жидкость, которая образуется в результате расширения воды в момент нагрева в котле. При остывании вода сокращается, уменьшается общий объём и из расширительного бака открытого, или как его ещё называют атмосферного типа, возвращается в сеть.

    Таким образом, реализуется отопление по схеме ленинградка с насосом в самом простом своём варианте. И нет ничего удивительного в том, что на сегодняшний день она получила самое широкое распространение: всего одна труба, котёл и бачок – минимум материалов и затрат, при максимальной отдаче.

    Система закрытого типа

    Такая система состоит из уже знакомых нам элементов, только бачок в ней используется закрытый, следовательно, она находится под давлением, которое составляет примерно полторы атмосферы.

    Расширительный бак закрытого типа размещается у такой системы на трубе, возвращающейся в бак, перед насосом. Назначение у него остаётся таким же – компенсировать давление в системе.

    Указанный вариант дополняется дополнительными элементами, после котла, перед сетью радиаторов выполняется вертикальный отвод, на котором устанавливают:

    • Аварийный клапан, предназначенный для слива излишков воды в случае, если давление поднимется слишком высоко;
    • Манометр. С его помощью контролируют рабочее давление в системе. Здесь важно оговориться, что выбирая котёл для сети, обязательно необходимо проверить, на какое рабочее давление он рассчитан. Для ленинградского отопления рабочим является полторы атмосферы. Важно, чтобы параметры котла соответствовали этому значению;
    • Клапан для травления воздуха, при закрытом расширительном бачке он становится необходим, это единственный путь для воздуха, образовавшегося в трубах, чтобы покинуть сеть.

    Как видите, ничего сложного нет. Все детали можно свободно приобрести и смонтировать сеть не составит труда, а собрать такую систему сможет практически любой человек. Температура теплоносителя в ней сравнительно невысока, так что система является безопасной. Далее рассмотрим варианты подключения системы отопления ленинградка с насосом.

    Как можно подключить ленинградское отопление

    Важно помнить, что вы можете сделать схему отопления ленинградка с насосом таким образом, чтобы иметь возможность проводить плановые и аварийные обслуживающие работы, не отключая всю сеть от подачи теплоносителя.

    Одноконтурная схема

    Ленинградская система отопления, выполненная по одноконтурной схеме подключения, подробно описана выше. Так как она довольно проста и не имеет никаких тонкостей монтажа, перейдём сразу к усложнённому варианту.

    Двухконтурная схема

    Разбитая на два контура, схема отопления ленинградка немного усложняется. Применение такой схемы обусловлено производственной необходимостью. Например, нужно провести второй контур на втором этаже здания, или наоборот, спуститься в подвал. А может быть, планировка дома не позволяет провести все радиаторы одной веткой.

    Не зависимо от причин, есть общее правило для такого варианта подключения, а именно:

    • Второй контур необходимо возвращать в сеть перед напорной помпой, иначе может произойти коллапс и разрыв труб;
    • Для того, чтобы выровнять давление в сети, и вода не пошла по пути наименьшего сопротивления, сиречь малому контуру – используйте игольчатые клапан, установленный на отводе второго контура. С его помощью выровняйте сопротивление двух цепей и, как следствие, скорость циркуляции теплоносителя по ним.

    В случае, когда это необходимо – ставьте клапаны на обе ветки и добивайтесь нужных значений синхронной настройкой. Однако, как правило, достаточно поставить его только на малый круг.

    Немного о том, как подключать радиаторы

    Применяя отопление ленинградка, в частном доме, радиаторы подключают одним из представленных способов:

    • Нижнее подключение. Труба заходит в радиатор снизу слева, и выходит из него снизу справа, двигаясь к следующему нагревательному элементу. Является самой энергетически неэффективной схемой, потери тепловой энергии до пятнадцати процентов;
    • Боковое подключение. Труба вводится сверху, а выводится снизу радиатора. При таком подключении теряют до десяти процентов тепла;
    • Диагональное. Самый эффективный способ с минимальными потерями теплоносителя. Труба вводится вверху слева и выводится внизу справа. При этом теряются не более пяти процентов тепловой энергии.

    Важно помнить, что вы можете сделать схему отопления ленинградка с насосом таким образом, чтобы иметь возможность проводить плановые и аварийные обслуживающие работы, не отключая всю сеть от подачи теплоносителя.

    Для этого используйте следующую схему: между входом и выходом теплоносителя в радиатор поставьте прямую перемычку. Разместите три игольчатых клапана, то есть отсечек на входе в радиатор, на выходе из него и на трубе их соединяющей. Конечно, клапаны нужно расположить таким образом, чтобы отключая один элемент, вы не прерывали движение теплоносителя по сети. Настраивая кран на перемычке можно отладить температуры на разных участках цепи.

    Навигация по записям

    Система отопления 2-х этажного дома. Двойные схемы отопления для двухэтажного дома. Вас также может заинтересовать

    Сегодня здоровье и благополучие любого человека во многом зависит от факторов окружающей среды. Особое место в этом разделе занимает благоустройство жилых и общественных зданий. Есть такое понятие, как микроклимат помещения. Он включает температуру воздуха, влажность, скорость ветра, температуру поверхности ограждения. Микроклиматические условия определяются воздушно-тепловым режимом.Основным элементом, который его обеспечивает, является система отопления. Сложно представить любой частный дом или квартиру без отопления.

    Сегодня существует несколько типов систем отопления помещений. Отопление жидким и твердым топливом, газовое, электрическое и печное отопление. Отдельно можно выделить отопление горячим воздухом и паром. Все дело в том, что каждый вид имеет свои достоинства и недостатки и подходит для конкретного помещения. Вопрос отопления больших частных домов очень актуален.Рассмотрим подробнее варианты отопления загородного 2-х этажного дома, основные идеи, плюсы и минусы каждой из систем отопления.

    Печное отопление дома

    Система отопления в двухэтажном доме должна обеспечивать равномерный и полноценный обогрев всей его площади. Отопительные печи пользуются большой популярностью на протяжении многих десятилетий. Печное отопление имеет ряд преимуществ.

    Во-первых, дело как раз в аппарате. Практически у каждого хозяина своего частного дома есть печь. Чаще всего это камень или кирпич.Для такого обогрева 2-х этажного дома не нужно устанавливать сложное оборудование. Для этого достаточно иметь источник тепла, то есть топливо. В качестве него чаще всего используются дрова. Во-вторых, такая система автономна, то есть практически незаменима для тех территорий населенных пунктов, где сложно установить другие системы отопления, например, газовые или центральные магистрали.

    Такая система отопления загородного 2-х этажного дома не имеет перебоев в работе, не зависит от аварийных ситуаций на ТЭС.Дрова можно приобрести в любое время года. К тому же печь отлично впишется в интерьер любого дома; эти конструкции, наряду с каминами, высоко ценятся и являются частью интерьера.

    Данная система отопления загородного 2-х этажного дома, помимо положительных моментов, имеет ряд недостатков. К ним можно отнести большие габариты печей. Большой минус в том, что в этом случае невозможно контролировать температуру нагрева воздуха в помещении.Таким образом, распределение тепла будет неравномерным по всей площади 2-х этажного загородного дома. Это 2 основных недостатка. Еще один — низкий КПД. Дело в том, что дом отапливается очень медленно и теряется много тепла.

    Устройство печи для 2-х этажного загородного дома

    Если печное отопление дачного 2-х этажного дома по-прежнему остается основным, то вам нужно будет организовать его рационально. Поскольку отопительные печи большие и тяжелые, при их возведении необходимо снизить нагрузку на пол, чтобы обеспечить безопасность постройки.Печь необходимо возводить, начиная с 1 этажа. Устанавливать его рекомендуется возле внутренних стен помещения. Для очень массивных печей (более 700 кг) рекомендуется предварительно сделать фундамент глубиной 1 м.

    Если кроме печного отопления ничего не предусмотрено, то на каждом этаже должна быть по одной печи.

    Печь на втором этаже загородного дома желательно размещать непосредственно над системой отопления первого этажа, чтобы можно было снизить нагрузку на пол.Если печное отопление не является основным в доме, то печка делается только на первом этаже, а второй прогревается благодаря специальной вытяжке.

    Выбирая этот вид отопления, важно помнить, что в эффективности отопления большое значение будет иметь площадь основных помещений дома. С учетом этого и подбираются габариты печей.

    Следует отметить, что печное отопление негигиенично и опасно для жителей из-за возможного отравления угарным газом.

    Система отопления 2-х этажного дома с электричеством

    Варианты отопления 2-х этажного дома включают использование электроэнергии. Сегодня это самый распространенный вид энергии. В каждом доме есть электричество. Отопление дома в этом случае возможно несколькими способами. В первую очередь это осуществляется с помощью специального бойлера. Именно он выступит в роли нагревательного элемента системы.

    Преимущества этого метода в том, что отопление будет бесшумным, экологически чистым и автоматизированным.Последнее означает, что температуру нагрева легко контролировать с панели управления. В отличие от печного отопления здесь не нужно покупать топливо или строить дымоходы.

    Единственный недостаток связан с высокими затратами на оплату электроэнергии. Стоимость электроэнергии ежегодно увеличивается, что ограничивает использование такого отопления. Во втором случае для обогрева используются инфракрасные установки, которые могут преобразовывать электрическую энергию в тепло. Они быстро нагревают воздух в помещении. В каждой комнате нужно будет установить собственное устройство, что обойдется недешево.

    Система водяного отопления

    Система водяного отопления дома на сегодняшний день является одной из самых востребованных и распространенных. Это один из самых эффективных. Механизм его работы очень простой. Нагретая вода из котла по трубам течет в разные комнаты дома. Трубы идут к батареям, нагревают их, отдавая тепло, а остывшая вода снова возвращается в котел. Циркуляция воды осуществляется насосом.

    Схема водяного отопления частного дома: 1-котельная на дизельном топливе; 2-ходовой коллектор; 3-х циркуляционные насосы; 4-расширительный бачок; 5-бак для горючего; 6-котельная; 7-теплый пол; Коллектор обогрева 8-гребенчатый; 9-радиатор; 10-дымоход.

    Это закрытая система отопления с характерным трубопроводом. Он состоит из котла, батарей и трубопроводов. Для нагрева котла можно использовать уголь, керосин, природный газ и т. Д. Помимо всего вышеперечисленного, необходимо установить расширительный бак, манометр, термостат, помпу, воздухоотводчик, предохранительный клапан.

    Для более эффективной работы данной системы отопления потребуется рассчитать мощность котла в зависимости от площади дома.Их соотношение таково: 60-200 кв.м — до 25 кВт, 200-300 кв.м — 25-30 кВт, 300-600 кв.м — 35-60 кВт, до 1200 кв.м — 60 -100 кВт.

    Подбор труб для водяного отопления

    Система водяного отопления потребует правильного выбора труб. Их ассортимент огромен. Это пластик, чугун, сталь, металлопластик, медь и другие. Стальные трубы прочные, но они не устойчивы к коррозии, поэтому со временем могут испортиться, заржаветь, ухудшая свойства питьевой воды.Оптимальнее всего приобретать трубы из нержавеющей стали или оцинковки. Медные материалы обладают высокой прочностью, выдерживают высокие температуры и давления. Их можно встраивать в стены и накрывать. Но они, в отличие от всех остальных, самые дорогие. Для их проведения в доме потребуются высококвалифицированные рабочие.

    Для отопления отлично подойдут металлопластиковые трубы.

    На практике все чаще используются трубы из полимерных материалов. Особенно широко используется металлопластик.Он изготовлен из алюминия, покрытого с двух сторон слоем пластика. Такие трубы прочны, устойчивы к коррозии и не требуют сварки. Их можно монтировать с помощью резьбовых соединений. На их поверхности не оседает осадок. Но у них есть и недостаток. Так называемый эффект расширения. Он заключается в том, что при длительной циркуляции по ним горячей воды, а затем и холодной они могут треснуть и начать подтекать. Выбор материала для труб согласовывается с дизайнером. Строители рекомендуют использовать медную обвязку, так как она наиболее прочная.

    Достоинства и недостатки водяного отопления

    Для отопления дома водой характерно то, что система бывает одноконтурной и двухконтурной. Первый предназначен только для обогрева помещения, а второй предполагает использование отопительной воды для хозяйственных нужд.

    Также существует 3 варианта разводки труб для дома: однотрубная, двухтрубная и коллекторная.

    Самый перспективный — двухтрубный. В однотрубном варианте вода постепенно поступает ко всем батареям в доме, нагревая их и отдавая тепло, при этом каждая последующая батарея будет холоднее предыдущей.К тому же однотрубная система сложна в эксплуатации.

    Если в доме стоит двухтрубный вариант, то регулировать отопление проще. С его помощью к каждой батарее подключаются по 2 трубы, с холодной и горячей водой … Подается горячая вода и отводится холодная вода. Температура всех батарей одинакова.

    Коллекторный тип (лучистое отопление) сегодня нашел очень широкое применение. Коллектор — это устройство, собирающее воду. Коллекторы расположены на каждом этаже в специальном шкафу, от которого трубы идут к радиаторам.Недостаток — сложность монтажа и финансовая стоимость оборудования.

    Использование газа для отопления дома

    Многие знают, что Россия богата запасами природного газа. Газ — самый дешевый вид топлива в нашей стране и один из самых востребованных. Большинство его пользователей устанавливают дома специальные приспособления — бензобаки. Они служат местом хранения сжиженного газа. Сама установка системы обойдется дорого, но нужно помнить, что через несколько лет все затраты окупятся за счет невысокой стоимости газа.Еще один вариант газового отопления — использование газовых баллонов. Для отопления кирпичного или деревянного дома газ — оптимальное решение всех проблем. Для этого не нужно иметь сложного оборудования.

    Итак, преимущества данного вида отопления — дешевизна сырья, простота использования. Он хорошо подходит для больших домов, поскольку доступен с полезной мощностью 10 кВт. Также стоит отметить высокий КПД и, конечно же, возможность контролировать нагрев. Недостатков немного.Во-первых, это пожарная опасность при неправильной эксплуатации, больших начальных вложениях, наличии магистрального газопровода. Но, тем не менее, это достойный вариант для загородного дома.

    Воздушный тип отопления дома

    Система воздушного отопления имеет два варианта: гравитационная и принудительная. В первом случае массы движутся естественным образом за счет разницы температур. Теплый воздух поступает по воздуховодам в верхние слои комнаты (на уровне потолка), вытесняя более холодный воздух по направлению к воздушному ресиверу вниз.Это обеспечивает циркуляцию воздушных масс. Недостатком этого метода является то, что при поступлении холодного воздуха из дверей и окон нарушается процесс движения воздушных масс, что приводит к перегреву верхней части помещения, при этом нижняя часть остается плохо прогретой.

    Принудительная вентиляция характеризуется использованием вентилятора с электрическим приводом, который увеличивает давление и движение. Воздух от вентилятора обдувает теплообменник, нагревается до 40-60 градусов и по воздуховодам подается во все помещения дома.Этот метод бесшумный. быстро и эффективно. При этом не требуется установка котлов, трубопроводов, радиаторов и прочего оборудования.

    Основной элемент — теплогенератор. Он может быть стационарным и мобильным, то есть мобильным. Может работать от простой горелки, от которой подается газ или другое топливо. Воздуховоды могут быть круглыми или прямоугольными, жесткими или гибкими, металлическими или неметаллическими. Для этого подходят воздуховоды из нержавеющей стали, алюминия или оцинковки.

    Альтернативные варианты отопления

    Помимо всех перечисленных способов обогрева дома, есть дополнительные, которые используются гораздо реже, но все же часто находят применение в домашнем благоустройстве.

    В основном это тепловые насосы. Механизм их работы заключается в том, что они передают тепло от плохо нагретых поверхностей (земля, пол, атмосфера) аккумуляторным батареям. Это относительно новое оборудование, которое стоит очень дорого. Его цена составляет примерно 10 000 долларов. Он очень эффективен и прост в использовании.

    Существуют различные солнечные коллекторы, способные преобразовывать солнечную энергию в тепловую. Но работают они только в светлое время суток. Очень часто они используются в качестве вспомогательного средства для обогрева помещений.

    При организации отопления дома важно учитывать размер возможных тепловых потерь, часто они бывают большими. Для их уменьшения рекомендуется использовать различные виды теплоизоляции. Самым актуальным является внешнее утепление стен дома. Для дверей и окон необходимо использовать уплотнители. На это желательно обратить внимание еще при строительстве дома. Доказано, что 40% тепла теряется через внешние стены; поэтому их лучше строить многослойными.Тип трубных соединений также важен для сохранения тепла.

    Итак, наиболее оптимальным для отопления частного 2-х этажного дома является система газа и воды.


    Автономная система отопления частного загородного дома — это очень сложный проект в плане планирования и практической реализации. Требуется учесть множество нюансов, провести необходимые теплотехнические расчеты, правильно подобрать все необходимое для системы оборудование по типу и техническим характеристикам, определиться со схемами его установки и прокладки необходимых коммуникаций, грамотно проведем монтаж и проведем пусконаладочные работы.Все это сделано для того, чтобы создать в жилом помещении максимально оптимальный микроклимат, полностью сочетался с простотой эксплуатации системы отопления, надежностью ее работы и в обязательном порядке — с максимально возможной эффективностью.

    Ну а если разрабатывается схема отопления для 2-х этажного частного дома, то задача становится еще сложнее. Кроме того, увеличивается количество помещений и протяженность тепловых трасс. Важно добиться необходимого равномерного распределения тепла по всем помещениям, независимо от того, на каком этаже они расположены и какой площади.

    В данной публикации будут рассмотрены основные элементы системы отопления частного дома и приведены несколько схем, которые уже были опробованы в эксплуатации. Конечно, нельзя не упомянуть достоинства и недостатки каждого из вариантов.

    Какие бывают системы отопления?

    Открытые и закрытые системы отопления

    Прежде всего, необходимо рассмотреть и сравнить две основные схемы — открытую и закрытую системы отопления.В чем их главное отличие?

    По трубам циркулирует теплоноситель — жидкость с большой теплоемкостью, которая передает тепловую энергию от места нагрева — котла отопления к точкам теплообмена — радиаторам, конвекторам, контурам теплого пола и т. Д. В теле жидкость имеет свойство расширяться при повышении температуры. Но, в отличие, например, от газов, это несжимаемое вещество, то есть возникающему избыточному объему утомительно выделять место, чтобы давление в трубах по законам термодинамики не повышалось до критического значения.

    Для этого в любой системе отопления с жидким теплоносителем предусмотрен расширительный бак. Его конструкция и место установки определяют разделение систем отопления на закрытые и открытые.

    • Принцип открытой системы отопления показан на схеме:

    1 — котел отопления.

    2 — подающая труба (стояк).

    3 — расширительный бак открытого типа.

    4 — радиаторы отопления.

    5 — труба «обратная»

    6 — насосный агрегат.

    Расширительный бак — это открытая емкость заводского или кустарного производства. Он имеет входной патрубок, который соединен с подающим стояком. Может быть дополнен форсунками для защиты от перелива при заполнении системы, для восполнения недостатка теплоносителя (воды).

    Главное условие — сам расширительный бачок должен быть установлен в самой высокой точке системы. Это необходимо, во-первых, чтобы излишек теплоносителя просто не перетек наружу по правилу сообщающихся сосудов, а во-вторых, он служил эффективным воздухоотводчиком — все пузырьки газа, образующиеся при работе системы, поднимаются вверх и беспрепятственно уходят. в атмосферу.

    6 на схеме изображена насосная установка. Хотя очень часто открытые системы организованы по принципу естественной циркуляции теплоносителя, установка помпы никогда не помешает. Более того, если его правильно связать байпасным контуром и запорной арматурой, это даст возможность при необходимости переключиться с естественной циркуляции на принудительную и наоборот.

    Кстати, установка открытого расширительного бачка именно в верхней точке подающего патрубка вовсе не какое-то обязательное правило.Здесь возможны варианты, выбор которых осуществляется исходя из особенностей конкретной системы отопления:

    а — бак расположен в самой высокой точке основного подводящего трубопровода, отходящего от котла. Можно сказать — классическая версия

    б — расширительный бачок соединен патрубком с «обраткой». Иногда приходится прибегать к такому расположению, хотя у него есть существенный недостаток — бак не в полной мере выполняет свои функции воздухоотводчика, и во избежание газовых пробок такое устройство придется устанавливать специальные краны на стояках или непосредственно на радиаторы отопления.

    c — бак устанавливается на дальний подающий стояк.

    д — редкое расположение бака с насосным агрегатом сразу после него на подающем трубопроводе.

    • Ниже представлена ​​схема закрытой системы отопления:

    Нумерация общих элементов сохранена по аналогии с предыдущей схемой. Какие основные отличия?

    Система оборудована герметичным расширительным бачком (7) специальной конструкции. Он разделен специальной эластичной мембраной на две половины — водяную камеру и воздушную камеру.

    Такой танк работает очень просто. При тепловом расширении теплоносителя его избыток попадает в закрытую емкость, увеличивая объем водяной камеры за счет растяжения или деформации мембраны. Соответственно, давление увеличивается в противоположной воздушной камере. Когда температура падает, давление воздуха выталкивает теплоноситель обратно в трубы системы.

    Такой расширительный бак можно установить практически в любом месте системы отопления.Очень часто он находится в непосредственной близости от котла на «обратной» трубе.

    Поскольку система полностью герметична, необходимо обезопасить ее от критического повышения давления в ней в аварийных ситуациях. Для этого необходим еще один элемент — предохранительный клапан, настроенный на определенный порог срабатывания. Обычно это устройство входит в так называемую «группу безопасности» (на схеме — № 8). В стандартную комплектацию входят:

    «Группа безопасности» в сборе

    1 — контрольно-измерительный прибор для визуального контроля состояния системы: манометр или комбинированный прибор — манометр-термометр.

    2 — дефлектор автоматический.

    3 — предохранительный клапан с настройкой верхнего порога давления или с возможностью саморегулирования этого параметра.

    Группа безопасности обычно размещается таким образом, чтобы было легко контролировать состояние системы. Его часто устанавливают рядом с котлом. В этом случае для верхних участков системы отопления потребуются дополнительные дефлекторы на стояках или радиаторах.

    Системы с естественной и принудительной циркуляцией

    О принципах естественной и принудительной циркуляции уже упоминалось вскользь, но стоит рассмотреть их более внимательно.

    • Естественное движение теплоносителя по контурам отопления объясняется законами физики — разницей в плотности горячей и охлажденной жидкости. Чтобы понять принцип, взгляните на схему:

    1 — точка первичного теплообмена, котел, в котором охлаждаемый теплоноситель получает тепло за счет внешних источников энергии.

    2 — патрубок для подачи нагретого теплоносителя.

    3 — точка вторичного теплообмена — установлен радиатор отопления в помещении.Он должен располагаться над котлом на высоте х см.

    4 — поверните трубу идущую от радиаторов к котлу.

    Плотность горячей жидкости (Pror) всегда намного меньше плотности охлажденной жидкости (Rohl). Следовательно, нагретый хладагент не может оказывать сколько-нибудь значительного воздействия на более плотное вещество. Следовательно, вы можете условно убрать верхнюю «красную» часть диаграммы, и рассмотреть процессы в «обратной» трубе.

    В результате получаются «классические» сообщающиеся сосуды, один из которых расположен над другим.Такая гидросистема всегда стремится к равновесию — чтобы обеспечить равный уровень в обоих сосудах. Из-за превышения одного над другим в обратном трубопроводе возникает постоянный поток жидкости в сторону котла. Такого естественного давления при правильной планировке разводки достаточно для общей циркуляции теплоносителя по замкнутому отопительному контуру.

    Чем больше превышение радиаторов над котлом ( ч), тем активнее естественное движение жидкости, но оно не должно превышать 3 метра.Очень часто для достижения оптимального расположения котел устанавливают в подвальном или подвальном помещении. Если этого сделать нельзя, то в котельной стараются немного снизить уровень пола.

    Для облегчения и стабилизации естественной циркуляции также помогает сила тяжести — все трубы контура расположены с уклоном (от 5 до 10 мм на погонный метр).

    • В системе принудительной циркуляции предусмотрена обязательная установка специального электронасоса необходимой мощности.

    Как уже было сказано, систему можно комбинировать — правильно подключенный насос позволит переключиться с одного принципа циркуляции на другой. Это особенно важно в тех случаях, когда подача электроэнергии в районе проживания нестабильна.

    Оптимальным местом для установки насоса считается «обратная» труба перед входом в котел. Это, конечно, не догма, но в этой области она будет меньше зависеть от высоких температур охлаждающей жидкости и прослужит дольше.В настоящее время приобретается все больше отопительных котлов, которые конструктивно уже содержат циркуляционный насос с необходимыми параметрами.

    Преимущества и недостатки различных систем

    Прежде всего, следует отметить, что нет четкого разделения систем сразу по двум указанным параметрам. Таким образом, открытая система может работать на принципах как естественной, так и принудительной циркуляции в зависимости от ее конструктивных особенностей. В определенной степени то же самое можно сказать и о закрытой герметичной системе, хотя уже — из определенных предположений.

    Но если рассматривать проекты, представленные в Интернете, то можно увидеть, что открытая система часто предполагает естественное обращение или комбинированное, с возможностью переключения. В закрытых отопительных контурах чаще всего предусматривается установка принудительной циркуляции — так они корректнее работают и легче настраиваются.

    Итак, рассмотрим основные достоинства и недостатки обеих систем.

    Первая — ох достоинств открытая система с естественной циркуляцией.

    • В открытой системе расширительный бачок выполняет сразу несколько функций.

    — Такая схема не требует установки группы безопасности, так как давление никогда не может достигать критических значений.

    — Установка расширительного бачка в наивысшей точке на подающей трубе обеспечивает самопроизвольный выброс скопившихся пузырьков газа. Чаще всего этого вполне достаточно, и установка дополнительных дефлекторов не требуется.

    • Система чрезвычайно надежна в эксплуатации, так как не содержит сложных компонентов.На самом деле срок его «жизни» определяется только состоянием труб и радиаторов отопления.
    • Полная зависимость от электросети отсутствует, электричество не потребляется.
    • Отсутствие электромеханических узлов — это бесшумность работы обогрева.
    • Ничто не мешает оборудовать систему принудительной циркуляцией.
    • Система обладает интересным свойством саморегулирования — интенсивность циркуляции теплоносителя зависит от скорости его охлаждения в радиаторах, то есть от температуры воздуха в помещении.Чем выше нагрев, тем меньше расход. Это часто позволяет сбалансировать систему без использования сложных регулировок.

    Теперь — о ней недостатков :

    • Правило установки расширительного бачка на самой высокой точке часто приводит к необходимости его расположения на чердаке. Если на чердаке холодно, то потребуется надежная теплоизоляция бака — для предотвращения серьезных потерь тепла и во избежание замерзания при низких зимних температурах.
    • Открытый резервуар не препятствует контакту охлаждающей жидкости с атмосферой. А это, в свою очередь, влечет за собой два отрицательных момента:

    — Во-первых, испаряется охлаждающая жидкость, а значит нужно следить за ее уровнем. К тому же это ограничивает владельцев в выборе охлаждающей жидкости — испарение антифриза влечет за собой определенные материальные затраты. Причем может измениться и концентрация химических компонентов, а для некоторых котлов (например, электролитических) это недопустимо.

    — Во-вторых, жидкость постоянно насыщается кислородом воздуха. Это приводит к усилению коррозионных процессов (особенно страдают стальные и алюминиевые радиаторы). И второй минус — повышенное газообразование при нагреве.

    Алюминиевые радиаторы для открытых систем отопления малопригодны

    • Такая система вызывает определенные трудности при установке — обязательно выдерживать необходимый уровень уклона.Кроме того, потребуются трубы разного диаметра, в том числе и большого диаметра, так как для каждого участка при естественной циркуляции необходимо соблюдение необходимого участка. Это обстоятельство также усложняет монтаж и приводит к значительным материальным затратам, особенно при использовании металлических труб.
    • Возможности такой системы очень ограничены — при слишком большом удалении от котла гидравлическое сопротивление труб может оказаться выше создаваемого естественного напора жидкости, и циркуляция станет невозможной.Кстати, это полностью исключает возможность использования «теплых полов» без специального дополнительного оборудования.
    • Система очень инертна, особенно при холодном пуске. Требуется серьезный пусковой «импульс», то есть пуск на большой мощности, чтобы обеспечить начало циркуляции жидкости. По тем же причинам — есть определенные трудности с точной балансировкой системы по этажам и помещениям.

    Теперь рассмотрим замкнутую систему с принудительной циркуляцией.

    Ее сан :

    • При правильном подборе циркуляционного насоса система не ограничивается ни этажностью здания, ни размерами в плане.
    • Принудительная циркуляция обеспечивает более быстрый и равномерный нагрев радиаторов при запуске. Настроить гораздо проще.
    • Испарения теплоносителя и насыщения его кислородом не происходит. Нет ограничений ни по типу жидкости, ни по типу радиаторов.
    • Герметичность системы предотвращает попадание воздуха в трубы и радиаторы. Газообразование в жидкости со временем постепенно исчезает, и вентиляционные отверстия легко устраняются.
    • Можно использовать трубы меньшего диаметра. При их установке уклон не требуется.
    • Расширительный бачок можно установить в любом удобном для хозяев месте в отапливаемом помещении — возможность его замерзания полностью исключена.
    • Разница температур на выходе из котла и в «обратке» при стабильной работе отопления намного меньше.Это обстоятельство значительно увеличивает срок службы оборудования.
    • Такая система наиболее гибкая в плане использования отопительных приборов. Он подходит как для «классических» радиаторов, так и для конвекторов и «тепловых завес», настенных или скрытых, и для контуров «теплого пола».

    Недостатков немного, но они все же есть:

    • Для корректной работы необходимо будет провести предварительный расчет всех компонентов системы — котла, радиаторов, циркуляционного насоса, расширительного бачка, чтобы добиться полной стабильности их работы.
    • Без установки «группы безопасности» не обойтись.
    • Пожалуй, самый главный недостаток — это зависимость от стабильности электроснабжения.

    Скорее всего, для этого потребуется покупка и установка источников бесперебойного питания (если в конструкции не предусмотрена возможность перехода на естественную циркуляцию с энергонезависимым котлом).

    Схема подключения в двухэтажном доме

    Как правильно распределить трубы отопления в двухэтажном доме? Есть несколько схем, от самой простой до самой сложной.

    Прежде всего нужно определиться, будет ли система однотрубной или двухтрубной.

    • Пример однотрубной системы показан на схеме:

    Однотрубная система самая несовершенная

    Радиаторы отопления как бы «нанизаны» на одну трубу, которая протянута от выхода к входу в котел и по которой осуществляется как подача, так и отвод теплоносителя. Очевидные преимущества такой схемы — простота и минимальный расход материалов при установке.На этом, увы, ее достоинство заканчивается.

    Совершенно очевидно, что температура жидкости падает от радиатора к радиатору. Таким образом, в помещениях, расположенных ближе к котельной, температура батарей будет значительно выше, чем в помещениях, расположенных дальше. Конечно, это в какой-то мере можно компенсировать разным количеством отопительных секций, но это наблюдается только в небольших домах. Если учесть, что в статье речь идет о двухэтажном доме, то такая схема вряд ли станет лучшим решением.

    Некоторые проблемы решаются при установке однотрубной системы — «Ленинград», схема которой представлена ​​на рисунке ниже. В этом случае вход и выход каждой батареи соединяются байпасной перемычкой, и потери тепла с удалением от котла перестают быть столь значительными.

    Схема Ленинградка устраняет некоторые проблемы

    «Ленинградка» поддается еще большей модернизации. Например, на байпасе можно установить регулирующий клапан.Одинаковые клапаны могут быть установлены на одной или даже на обеих трубах радиатора (показаны стрелками). Это сразу открывает широкие возможности в тонкой настройке системы отопления для каждого помещения в отдельности. Доступ к каждому радиатору есть — при необходимости его можно просто отключить или снять для замены, нисколько не нарушая работоспособность всей схемы.

    «Ленинград» улучшенный с запорно-балансировочной арматурой

    Кстати, своей гибкостью, простотой, малым расходом трубы «Ленинград» приобрел огромную популярность — их часто можно встретить в одноэтажных домах (особенно с ярко выраженным периметром стен) и в многоэтажных домах.Вполне подходит для двухэтажного особняка.

    И все же он не лишен недостатков. Возможность подключения к нему контуров теплого пола, полотенцесушителей и т. Д. Полностью исключена. К тому же взаимное расположение комнат, дверей, выходов на балконы и тп … не всегда можно протянуть трубы по всему периметру, и «Ленинград» в конечном итоге должен быть замкнутым кольцом.

    • Двухтрубная система отопления намного совершеннее. Хотя он потребует большего расхода материала и его будет сложнее установить, предпочтительнее оставаться на нем.

    Фактически, он устанавливает подающий и обратный трубопроводы, идущие параллельно друг другу. В этом случае радиаторы соединяются трубами к каждому из них. Пример показан на схеме:

    Радиаторы подключаются к подающему и обратному патрубкам параллельно, и каждый из них никоим образом не влияет на работу остальных. Каждую «точку» можно очень точно настроить индивидуально — для этого используются перемычки (поз. 1), на которых балансировочные клапаны (поз.2) или даже трехходовые термостатические регулирующие клапаны (поз. 3), которые постоянно поддерживают стабильную температуру нагрева конкретной батареи.

    Преимущества двухтрубной системы неоспоримы:

    • Поддерживается общая температура нагрева на входе во все радиаторы.
    • Суммарная потеря давления из-за гидравлического сопротивления труб значительно снижена. Это означает, что можно установить насос меньшего размера.
    • Любой из радиаторов можно отключить или даже снять для ремонта или замены — это не повлияет на систему в целом.
    • Система очень универсальна, и к ней вполне можно подключать любые теплообменные устройства — радиаторы, теплые полы (через специальные коллекторные шкафы), конвекторы, фанкойлы и т. Д.

    Пожалуй, единственный недостаток двухтрубной системы — это материалоемкость и сложность монтажа. Кроме того, будут добавлены расчеты при его проектировании.

    Одним из сложных, но очень эффективных в эксплуатации вариантов двухтрубной системы является коллекторная или балочная разводка.В этом случае от двух коллекторов — подающего и обратного к каждому радиатору протягиваются по две отдельные трубы. Это, конечно, многократно усложняет монтаж — и материала потребуется несравнимо больше, и разводку коллектора сложнее спрятать (обычно ее кладут под поверхность пола). Но с другой стороны, настройка такой схемы отличается высокой точностью и может производиться из одного места — из распределительного шкафа, оснащенного всем необходимым регулировочным и предохранительным оборудованием.

    Кстати, в масштабе двухэтажного дома очень часто приходится прибегать к комбинации схем подключения, двухтрубной и однотрубной, на отдельных участках, где это выгоднее и проще с точки зрения затрат. с точки зрения установки, и не влияет на общую эффективность нагрева.

    Следующий важный вопрос — это напольные трубопроводы.

    Есть два основных варианта. Первый — это система вертикальных стояков, каждая из которых обеспечивает теплом оба этажа одновременно.А второй — это схема с так называемыми горизонтальными подступенками (а точнее они будут называться «лежаки»), в которой каждый этаж имеет свою планировку.

    Пример разводки стояками показан на рисунке:

    В данном варианте представлены стояки с нижней разводкой. С горизонтальных лежаков первого этажа подводящие трубы понимаются вверх, а «обратные трубы» возвращаются сюда. В этом случае было бы целесообразно разместить на верхнем конце каждого стояка вентиляционное отверстие.

    Есть еще вариант — стояки с верхней подачей. В этом случае выходящая из котла подающая труба сразу поднимается вверх, уже на втором этаже или даже в верхнем техническом помещении к нему подключаются вертикальные стояки, пронизывающие конструкцию сверху вниз.

    Схема стояка удобна, если планировка этажа во многом одинакова, а радиаторы расположены один над другим. Кроме того, именно этот вариант будет оптимальным, когда все же будет принято решение об использовании открытой системы отопления с естественной циркуляцией — в этом случае важнейшая задача — минимизировать длину горизонтальных (наклонных) участков, а стояков. не оказывают серьезного сопротивления потоку охлаждающей жидкости сверху вниз.

    Пример такой системы показан на следующей схеме:

    Обычная подающая труба большого диаметра поднимается от котла (поз. 1), которая входит в расширительный бак большого объема (поз. 3), расположенный в верхней точке системы примерно по центру между стояками. Решение довольно интересное — расширительный бачок одновременно играет роль своеобразного коллектора, от которого во все стороны расходятся подводящие трубы к вертикальным стоякам.Радиаторы обоих этажей подключаются к стоякам (поз. 4), точная регулировка которых осуществляется с помощью специальных клапанов (поз. 5).

    Как уже упоминалось, системы естественной циркуляции весьма требовательны к точному выбору номинальных диаметров труб. На схеме они обозначены буквенными обозначениями:

    а — dy = 65 мм

    b — dy = 50 мм

    c — dy = 32 мм

    d — dy = 25 мм

    э — dy = 20 мм

    Недостатком системы с подступенками считается ее довольно сложная реализация — придется через потолок организовать несколько межэтажных переходов.К тому же вертикальные подступенки практически невозможно «убрать с глаз» — это важно для тех хозяев, у которых в приоритете декоративная отделка помещений.

    Пример двухтрубной системы с индивидуальной разводкой для каждого этажа показан на следующей схеме:

    Вертикальных подступенков, расположенных рядом, всего два — для подачи и для «возврата». Такой принцип выглядит вполне рационально с точки зрения монтажа, он позволяет полностью отключить весь пол, если он по каким-то причинам временно не используется.Кроме того, фитинг труб позволяет их практически полностью скрыть от глаз, покрывая их напольным покрытием и оставляя снаружи только входные и выходные патрубки радиаторов.

    На самом деле каждый этаж может иметь свою схему, в зависимости от планировки комнат. Существует множество вариантов расположения труб и подключения радиаторов под напольную разводку. Некоторые из них показаны на схеме, где выполнено условное разделение на три этажа.

    • Условный первый этаж — применена несложная двухтрубная разводка «тупикового» типа с встречным движением теплоносителя.Схема имеет свои особенности. Подводящий и обратный патрубки монтируются параллельно друг другу до самого конца ответвления (ответвлений может быть несколько — на схеме показаны два). Диаметр труб от радиатора к радиатору постепенно сужается. Очень важно предусмотреть балансировочную арматуру, иначе радиаторы, установленные ближе к котлу, способны перекрыть поток теплоносителя через себя, оставив без обогрева последующие точки теплообмена.
    • На втором этаже изображена так называемая «петля Тихельмана».Это очень удачная схема, при которой поток в подающем и обратном направлениях течет в одном направлении. Предусмотрено диагональное подключение аккумуляторов — ввод сверху и вывод снизу — это считается оптимальным с точки зрения теплоотдачи. Очень часто при такой схеме балансировка радиаторов даже не требуется. Но есть важное условие — трубы должны быть одного диаметра.
    • Третий этаж оборудован по уже упомянутой коллекторной схеме.От двух коллекторов к каждому радиатору идет индивидуальная разводка с трубами точно такого же диаметра. Система наиболее удобна для тонкой настройки. Его стоит использовать, если вы планируете установить контуры «теплого пола». Желательно, чтобы коллекторы располагались как можно ближе к центру пола — чтобы соблюдалась примерная пропорциональность длин всех отходящих от них «лучей».

    Есть много других вариантов планировки в двухэтажном доме, и рассмотреть все их в масштабе одной статьи не получится.К тому же многое зависит от «геометрии», архитектурных особенностей дома, а разработать «универсальные рецепты» просто невозможно. В таких вопросах лучше довериться опытным специалистам — они помогут подобрать подходящую схему для конкретных условий.

    Видео: полезная информация по схемам радиаторного отопления

    Основы расчета основных элементов системы отопления

    Недостаточно определиться с типом системы отопления и схемой прокладки труб — необходимо четко определить параметры эксплуатации, чтобы правильно приобрести и установить ее основные необходимые элементы — котел отопления, радиаторы отопления, расширительный бак. , циркуляционный насос.

    Как рассчитать требуемую мощность котла?

    Существует множество методов расчета этого показателя. Очень часто можно встретить рекомендации исходить из общей площади отапливаемых помещений в доме, а затем проводить расчеты из расчета 100 Вт на 1 м².

    Такая рекомендация имеет право на жизнь и может дать общее представление о необходимой тепловой мощности. Однако он скорее подходит для очень средних условий и не учитывает ряд важных особенностей, которые напрямую влияют на теплопотери в доме.Поэтому лучше не полениться, а провести расчет внимательнее.

    Лучше всего подойти к делу следующим образом. Для начала нарисуйте таблицу, в которой по этажам перечислите все помещения, где будут установлены отопительные приборы. Например, это может выглядеть так:

    Помещение Площадь, м2 Количество наружных стен, количество, входит в: Количество, тип и размер окон Входные двери (на улицу или на балкон) Результат расчета, кВт
    ИТОГО 22.4 кВт
    1 этаж
    Кухня 9 1, Юг 2, двойное остекление, 1,1 × 0,9 м 1 1,31
    Прихожая 5 1, S-W 1 0,68
    Столовая 18 2, C, B 2, двойное остекление, 1,4 × 1,0 нет 2.4
    2 этаж
    Дети
    Спальня 1
    Спальня 2

    Имея перед глазами план дома и имея информацию об особенностях своего жилища, обойдя его при необходимости с рулеткой, будет довольно легко собрать все необходимые данные для расчетов.

    Потом осталось сесть за расчеты.Но не будем утомлять читателей длинными формулами и таблицами коэффициентов. В двух словах — расчет ведется исходя из уже упомянутого стандарта 100 Вт / м². Но при этом учитывается множество регулировок, влияющих на необходимую мощность системы отопления для поддержания комфортной температуры и компенсации тепловых потерь. Все эти поправочные коэффициенты включены в предлагаемый калькулятор — вам просто нужно ввести запрашиваемые данные и получить результат.

    Калькулятор для расчета необходимой тепловой мощности котла отопления

    Расчет ведется для каждой комнаты отдельно и результат помещается в таблицу.А дальше остается только найти количество — это будет минимальная тепловая мощность, которую должен производить отопительный котел. Естественно, при выборе модели можно также заложить «запас», около 20%.

    Убедитесь, что расчет с помощью калькулятора занимает очень мало времени!

    Системы автономного отопления

    И, которые используются в частных домах, имеют несомненные преимущества перед централизованными системами: они управляемы и экономичны. Только владельцы частных домов могут самостоятельно регулировать интенсивность отопления, подключать дополнительные контуры и устанавливать тот тип радиаторов, который им нравится.Схема отопления 2-х этажного частного дома должна не только соответствовать эксплуатационным требованиям, но и быть безотказной, экономичной, простой и долговечной.

    Схема отопления частного дома

    На выбор схемы отопления в основном влияет площадь отапливаемых помещений, то есть общая длина трубопровода. Основная задача любой системы отопления — равномерный обогрев помещения по всей длине трубопровода. Если организовать такую ​​систему нетрудно, то в двухуровневых коттеджах для решения одной и той же задачи нужно произвести серьезные расчеты.

    Любая система отопления состоит из основных элементов:

    Видео: схема отопления для двухэтажного дома

    Системы с установкой циркуляционного насоса

    Любая схема отопления для 2-х этажного частного дома должна обеспечивать постоянную циркуляцию теплоносителя по системе. В этом случае эффективность и скорость обогрева помещения напрямую зависит от уровня гидравлического давления в трубах. Очевидно, что самым простым решением этой проблемы является.

    Насосные схемы хороши тем, что с помощью небольшого и экономичного насоса в системе обеспечивается заданное давление, а горячая вода будет подаваться в любую точку контура, независимо от ее расположения. Энергопотребление такого устройства от 25 до 50 Вт в час. Даже при ежедневной непрерывной работе в месяц счетчик намотает не более 40 кВт, что существенно не повлияет на потребление семейного бюджета. У этой схемы есть серьезный недостаток — она ​​не работает в случае отключения электроэнергии.К сожалению, в России такие ситуации не редкость, поэтому зимой обязательно иметь в своем распоряжении, чтобы совсем не остаться без тепла.

    Системы на основе естественной циркуляции

    Зная основы термодинамики, можно разработать такую ​​схему обогрева, что насос вообще не понадобится. Эта схема основана на способности нагретой жидкости подниматься вверх. Котел или плита, расположенная на уровне первого этажа, нагревает воду, эта вода устремляется вверх, запуская процесс движения теплоносителя по замкнутой системе трубопроводов.

    В системах без циркуляционных насосов невозможно обеспечить высокое давление, так как его уровень зависит от температуры жидкости. По этой причине системы с естественной циркуляцией имеют свои особенности:

    • для снижения сопротивления диаметр труб должен быть не менее 32 мм, то же касается труб рабочих радиаторов;
    • максимальная высота водопровода, по которому горячая вода поднимается и попадает в контур отопления, должна быть не более 6 метров, то есть системы с естественной циркуляцией могут качественно обогреть не более двух этажей;
    • схема подключения должна быть максимально простой, но если длина труб большая, есть смысл сделать две цепи;
    • системы не будут работать без насоса, поэтому его контур необходимо подключать отдельно.

    Преимущества и недостатки рабочих схем

    Насосные системы имеют явные преимущества с точки зрения непрерывной работы, гарантии эффективности и простоты монтажа. Главный недостаток — непрочность оборудования. Схемы с естественной циркуляцией можно назвать по-настоящему автономными, но таким образом можно будет обогреть ограниченную площадь, а процесс нагрева займет гораздо больше времени. Монтаж таких систем — дело сложное и кропотливое, предварительный расчет необходимо выполнить очень точно.

    Возможны различные альтернативные схемы, в том числе комбинированная, когда один из контуров питается циркуляционным насосом. Это сложные системы, которые используются в домах большой площади; для жилого двухэтажного дома они целесообразны редко.

    Виды проводки и методы расчета

    Для расчета систем отопления необходимо учитывать множество факторов, в том числе:

    • площадь дома;
    • расчетные значения температуры воздуха внутри и снаружи, требуемой влажности;
    • материалы, из которых построен дом, и качество теплоизоляции;
    • количество окон и интенсивность естественного солнечного света.

    В соответствии с заданными параметрами, используя таблицы СНиП, можно рассчитать необходимую мощность котла и необходимое давление в системе.

    Общие концепции

    Для небольших домов в одно или два этажа подходят простейшие однотрубные схемы, которые несложны в установке и расчете, могут работать без насоса, но считаются наименее эффективными.

    Усовершенствованная схема — так называемая «Ленинградка» — система, в которой каждый радиатор подключен параллельно, а регулирующие клапаны позволяют более эффективно расходовать тепло и перенаправлять горячую воду.

    Принцип работы двухтрубной системы заключается в том, что нагретая вода подается на все радиаторы одновременно, а ее температура одинакова на каждом входе. Охлажденная вода отводится через возвратный патрубок, что тоже обычное дело.

    Статья по теме:

    Задавались вопросом ,? Все об их видах и критериях выбора читайте в отдельной публикации нашего портала.

    Существуют схемы подачи снизу и сверху.В первом случае вода, поднимаясь по стояку, сначала питает первый этаж, а затем и второй. С верхней системой все наоборот: нагретая вода поднимается по общему стояку и затем подается в радиаторы верхних этажей, охлаждается и возвращается обратно.

    Открытые и закрытые контуры расширительного бака

    Расширительный бак в системе отопления играет роль регулятора уровня воды, а также страхует систему от перепадов давления.Расширительный бак обычно устанавливается в самом холодном месте системы — на обратном трубопроводе. Его следует размещать в отапливаемом помещении, чтобы зимой в нем не замерзала вода.

    Цистерны бывают двух типов — открытые и герметичные. Открытые резервуары используются в системах с естественной циркуляцией, а закрытые мембранные резервуары — только в системах с насосом. Подробнее читайте в отдельной публикации нашего портала.

    Как выбрать оптимальную схему

    Тепловой контур небольшого 2-х этажного частного дома можно смонтировать любым из вышеперечисленных способов.Вопрос о том, используется ли циркуляционный насос, является фундаментальным. Подробнее об особенностях каждой схемы отопления можно узнать из видео ниже.

    Видео: схема отопления двухэтажного дома теплый пол + коллекторное отопление


    Вас также может заинтересовать:

    Антифриз для системы отопления загородного дома Водоснабжение частного дома из скважины: схема и организация


    Коттедж — прекрасное место для постоянного проживания, возможность навсегда забыть о городской суете, побыть наедине с природой.Но чтобы дом был действительно комфортным, а жизнь в нем приносила только радость, необходимо заранее позаботиться о правильном выборе системы отопления.

    Тщательно разработанный проект схемы отопления двухэтажного дома (наиболее распространенная конфигурация загородных коттеджей) позволит не только добиться хорошего распределения тепла, но и сэкономить деньги.

    Система отопления двухэтажного дома: особенности конструкции

    Особенностью системы отопления двухэтажного дома является необходимость дополнительного подъема теплоносителя на определенную высоту.

    Как правило, отопление в 2-х этажном доме состоит из нескольких основных устройств, среди которых:

    • сам котел;
    • трубопроводов;
    • радиаторы;
    • штуцер;
    • все виды датчиков;
    • регуляторы.

    Правильно подобрав все составляющие комплекса, можно добиться того, чтобы схема отопления 2-х этажного дома работала как часы. Кроме того, правильная установка поможет поддерживать комфортный микроклимат в помещении и снизить общие расходы на отопление независимо от вида топлива.

    Схемы систем отопления двухэтажного дома: выбираем предпочтительные

    Сегодня система отопления двухэтажного дома может быть самой разнообразной: от коллекторной до двухтрубной разводки магистралей.

    Следует отметить, что однотрубная (подразумевает последовательное соединение радиаторов) система не позволяет перекрывать или регулировать один из радиаторов, в связи с чем ее применяют реже, и предпочтение отдается двухтрубной системе.

    Современная двухтрубная схема отопления 2-х этажного дома отличается универсальностью и практичностью.Конструкция такой системы предполагает раздельное подключение к каждому из тепловых узлов двух труб — подачи и отвода теплоносителя.

    Двухтрубная система отличается от однотрубной порядком подключения радиаторов … При этом специалисты рекомендуют устанавливать регулирующий клапан перед каждым радиатором своими руками — это позволит добиться большего эффективность.

    Что касается коллекторной системы, стоимость обустройства которой несколько выше, чем у одно- или двухтрубной системы — она ​​также популярна у владельцев двухэтажных загородных домов.

    Преимущество такой схемы отопления в том, что монтаж трубопроводов скрыт, а значит, интерьер помещения совершенно не портится. Как видно на многих фото и видео в Интернете, дом с коллекторной системой отопления смотрится интересно и стильно.

    Коллекторная система отопления: особенности популярной схемы

    Основным конструктивным отличием коллекторной системы отопления является то, что инструкция подразумевает установку котла на первом этаже и расширительного бака на втором.

    Что касается скрытого монтажа, трубопроводы в этом типе системы прокладываются непосредственно под полом, потолком или подоконниками.

    Следует отметить, что КПД коллекторной системы отопления также достигается за счет установки отдельного регулирующего клапана на каждом радиаторе. Это очень удобно, ведь в зависимости от потребностей можно создать свой комфортный климат в каждой комнате.

    Трубопроводы для системы отопления двухэтажного дома: какие выбрать

    Разводку системы отопления в двухэтажном доме можно осуществить с помощью различных труб.Если необходимо добиться высокого коэффициента теплоотдачи и хорошей теплопроводности, то выбирают медные трубы.

    Кроме того, такие трубопроводы также отлично противостоят коррозии, выдерживают высокое давление и температуру.

    Более бюджетным вариантом для двухэтажного дома является использование металлопластиковых трубопроводов. Стоимость таких труб почти на порядок ниже, чем у медных труб, к тому же они отличаются своим качеством.

    Важно! Обязательно установите расширительный бак на вашу систему отопления.Благодаря этому ваша система останется нетронутой.

    Следует отметить, что отложения охлаждающей жидкости не остаются на внутренней поверхности пластиковых труб, а значит, эффективность не теряется со временем.

    При работе над проектом системы отопления для современного двухэтажного загородного дома важно помнить, что схема должна быть не только эффективной, но и долговечной.

    Как правило, действительно профессиональные специалисты, разрабатывая подобные проекты, отдают предпочтение наиболее производительным системам, которые могут работать 20 и более лет, не вызывая нареканий.

    Правильно и грамотно подходя к выбору системы отопления для загородного дома, можно получить массу преимуществ:

    • Эффективное отопление дома с минимальными тепловыми потерями;
    • Значительная экономия затрат на тепло достигается за счет снижения расхода топлива и увеличения теплоотдачи от системы, включая трубопроводы и радиаторы;
    • Надежность, отсутствие проблем с системой и, как следствие, лишних финансовых затрат.

    — выберем оптимальный.


    Основа любого отопительного проекта — правильно спроектированная схема. Он определяет порядок установки, характеристики компонентов и параметры всей системы. Особенно это актуально для теплоснабжения двухэтажного коттеджа или дачи. Система отопления 2-х этажного частного дома может быть построена по нескольким схемам.

    Особенности отопления 2-х этажного дома

    Специфика организации теплоснабжения зданий высотой более одного этажа — равномерное распределение тепловой энергии от батарей по всем помещениям.Поэтому необходимо решить вопрос — как сделать отопление в 2-х этажном доме с оптимальными параметрами.

    Профессиональный дизайнер учитывает все нюансы. Оптимальный вариант — приобрести готовую схему или адаптировать стандартную для отопления дома. При решении данной задачи учитываются следующие факторы:

    1. Общая площадь здания и его характеристики. Утепление 2-х этажного частного дома своими руками возможно только при хорошем утеплении наружных стен, установке современных оконных конструкций.
    2. Планируемый бюджет. Это влияет на качество закупаемых комплектующих и выбор схемы.

    Сделать эффективное отопление частного 2-х этажного дома своими руками возможно только после первичного анализа этих данных.

    Лучше всего использовать копию плана дома как основу для составления схемы расположения трубопроводов и компонентов системы. Это позволяет рассчитать количество расходных материалов.

    Самотечное отопление или принудительная циркуляция?

    В первую очередь нужно определиться с оптимальным вариантом циркуляции теплоносителя.Он может быть гравитационным или вынужденным. На базе последнего построена система отопления 2-х этажного частного дома средней и большой площади.

    Работа основана на естественной циркуляции теплоносителя, возникающей в результате его теплового расширения. При этом необходимо учитывать ограничения — длина трубопровода не должна быть более 60 п.м, для работы системы необходим разгонный стояк. Именно эти факторы определяют выбор схемы водяного отопления для частного 2-х этажного дома с циркуляционным насосом.

    Для отопления также можно использовать открытую или закрытую систему. В первом случае схемы отопления для 2-х этажного дома выполняются с горизонтальной обвязкой, что не всегда удобно с точки зрения монтажа и эксплуатации. Оптимальным вариантом будет установка замкнутого контура. Имеет следующие преимущества:

    1. Возможность горизонтального монтажа трубопроводов. Это минимизирует пространство, необходимое для установки.
    2. Улучшенная циркуляция за счет повышенного давления в системе — от 1.От 5 до 6 бар.
    3. Теплоотдача от всех устройств (радиаторов и аккумуляторов) будет одинаковой.

    Такие схемы отопления для 2-х этажного дома необходимо оборудовать циркуляционным насосом. Без этого невозможно обеспечить нормальную скорость движения теплоносителя.

    Сделать качественное отопление в 2-х этажном доме можно только после расчета его тепловых потерь.

    Схема расположения труб отопления двухэтажного дома

    Следующим шагом является выбор метода прокладки трубопровода.От него зависит скорость прохождения теплоносителя, степень его охлаждения и возможность регулирования характеристик подачи тепла.

    Расчет отопления для 2-х этажного частного дома своими руками выполняется на основании анализа всех факторов. Рассмотрим наиболее важные из них, влияющие на выбор схемы расположения линий подачи:

    • Однотрубный. В системе всего один трубопровод, к которому последовательно подключаются радиаторы. Для однотрубного отопления частного 2-х этажного дома своими руками характерно быстрое охлаждение теплоносителя.Поэтому его применяют для обогрева зданий с небольшой площадью до 80 м²;
    • Двухтрубный. Он предназначен для равномерного распределения тепла. Дополнительная обратная линия позволяет подключать батареи последовательно, что снижает потери тепла при циркуляции теплоносителя. Оптимальный вариант низкотемпературной системы отопления 2-х этажного частного дома;
    • Коллектор. Его можно использовать для создания нескольких отдельных отопительных контуров, подключенных к одному коллектору. В коллекторном контуре водяного отопления частного 2-х этажного дома есть возможность регулировать объем притока горячей воды в каждом отдельном контуре.Недостатком является необходимость в большом количестве материалов.

    Важным моментом является выбор материала трубы. В замкнутом отопительном контуре 2-х этажного дома рекомендуется применять трубопроводы из полипропилена. Важно учитывать, что максимально допустимая температура горячей воды не должна превышать + 90 ° C.

    Также обязательна установка запорной и предохранительной арматуры. К последним относятся вентиляционные отверстия, сливные клапаны и расширительные бачки.

    В качестве теплоносителя чаще всего используется вода или антифриз.Последнее предпочтительнее, если система может подвергаться воздействию низких температур.

    Правила монтажа отопления

    Выбрав оптимальную схему теплоснабжения, можно переходить к практической реализации плана обустройства двухэтажного дома. На первом этапе план корректируется и адаптируется под конкретный коттедж или дачу.

    Если за основу была выбрана схема гравитационного теплоснабжения, то следует соблюдать следующие правила установки ее компонентов:

    1. Обязательный уклон трубы.В подающей магистрали уклон выполняется от котла, в обратной — к нему. В среднем уклон должен составлять 5-10 мм на 1 п.м.
    2. Диаметр трубопроводов. Для гравитационной системы рекомендуется выбирать трубы с большим сечением — около 40 мм. Таким образом, вы можете уменьшить влияние водяного трения на внутреннюю поверхность магистралей для циркуляции.
    3. Крепление должно располагаться на расстоянии 60-70 мм друг от друга.

    Для контроля степени нагрева теплоносителя на ответственных участках трубопровода устанавливаются датчики температуры.В систему обязательно должен входить агрегат для добавления теплоносителя. Чаще всего это делается через расширительный бак, расположенный в самой высокой точке контура.

    В теплоснабжении с принудительной циркуляцией особое внимание уделяется подбору дополнительных компонентов. Кроме труб, радиаторов и бойлера в контуре теплоснабжения обязательно должны присутствовать следующие комплектующие:

    1. Расширительный бак. Устанавливается перед входом обратной линии в котел.
    2. Группа безопасности, включая воздухоотводчик, сливной клапан и манометр. Устанавливается на подающей магистрали.
    3. Правильная обвязка радиаторов — установка термостатов и кранов Маевского.

    Для системы с принудительной циркуляцией чаще всего выбирают двухтрубный или коллекторный трубопровод. Однотрубная схема будет малоэффективной, так как не сможет обеспечить оптимальные тепловые характеристики радиаторов.

    Конструкция коллекторного отопления сложна. В этом случае очень сложно составить схему и подобрать компоненты самостоятельно.Поэтому эту работу лучше доверить специализированным компаниям.

    Для коллекторной системы теплоснабжения в трубопроводе каждого коллектора должен быть установлен циркуляционный насос.

    Альтернативные варианты отопления для двухэтажного дома

    В некоторых случаях установка водяного отопления невозможна или нецелесообразна. В настоящее время возможен другой вид теплоснабжения в 2-х этажном доме с использованием альтернативных источников тепловой энергии.

    Наиболее эффективным является геотермальное отопление.При правильной организации практически не зависит от внешних погодных условий. Если помимо отопления 2-х этажного частного дома нужно сделать это своими руками и систему горячего водоснабжения, установите солнечные коллекторы.

    Зимой их эффективность невысока. Поэтому солнечные коллекторы работают только вместе с основной системой отопления частного двухэтажного дома. Достоинством такой схемы является возможность использования ее для нагрева воды для бытового потребления в летний период.

    Другой вариант — установка пленочной системы электрообогрева. Принцип его действия основан на резистивном эффекте — при прохождении тока через углеродные полосы генерируются ИК-волны. Они в свою очередь нагревают поверхность предметов, попадающих в зону действия ЛЭП. Однако для такой системы обязательным условием является хорошая теплоизоляция здания. Максимально возможная мощность схемы около 220 Вт / м². Поэтому потери тепла в доме должны быть минимальными.

    Все они отличаются высокой стоимостью комплектующих. Поэтому чаще всего используются традиционные системы теплоснабжения 2-х этажного частного дома с газовыми или твердотопливными котлами.

    В видеоматериале показан пример коллекторного отопления 2-х этажного дома.

    Монтаж отопления полипропиленом. Монтаж отопительных труб. Жесткие места в схеме отопления из ППР

    В настоящее время для системы отопления используются разные материалы.Многие выбирают отопление из полипропилена. В чем преимущество такого выбора и как установить самому?

    Отопление частного дома из полипропилена можно сделать своими руками. Такая система отопления монтируется довольно просто и имеет свои преимущества.

    Полипропиленовые трубы обладают высокими показателями теплоизоляции, длительным сроком службы, устойчивы к коррозии. Также высокие изоляционные свойства снижают уровень шума, который делает воду во время труб. Полимер, из которого изготовлены изделия, не вступает в химические реакции.

    Трубы легко режутся и готовятся. Для соединения отдельных элементов понадобится только специальный паяльник. Система отопления из полипропиленовых труб устойчива к замерзанию. При авариях трубы не лопаются, как металлические.

    Оптимальный вариант для полипропиленовых труб в частном доме — армированные изделия PN 25. Они крепкие и хорошо переносят высокие температурные показатели.

    Какой источник отопления выбрать

    Перед монтажом отопления следует определиться с источником.Это может быть:

    Если в доме предполагается газовое отопление, то нужно приобретать необходимое оборудование. Настенный котел с защитным механизмом, насосы. Имеет автоматическое управление.

    Второй вариант — котел с закрытой камерой сгорания и коаксиальной трубкой, которая выводится на улице через стену. Это обойдется дешевле, чем установка стандартного дымохода.

    При отоплении электричеством лучше всего приобрести автоматический отопительный котел с насосом и расширительным баком.

    Монтаж системы отопления твердым топливом сложнее. При использовании других источников энергии полипропиленовые трубы не подойдут.

    Чтобы сделать систему отопления из полипропилена своими руками, следует выбрать схему разводки труб.

    Схема однотрубной компоновки считается самой простой и дешевой. Радиаторы отопления подключаются последовательно, количество составляющих дорожки невелико.

    Электропроводка устроена таким образом, что чем дальше от нагревательного блока находится аккумулятор, тем меньше он будет нагреваться.Вода охлаждается во время движения транспорта. Это недостаток такой схемы разводки труб. Ее еще называют «Ленинградка» и чаще применяют в небольших домах.

    При обустройстве системы отопления по коллекторной схеме средств уйдет больше, но качество отопления будет выше. Тепло в доме распределяется равномерно.

    Оптимальный вариант — двухтрубная система отопления. Трубы укладываются в пол или стену дома. Параллельно расположены обратная и подающая магистрали.Все батареи нагреваются равномерно.

    При установке отопления будут пластиковые элементы с металлопластиковыми трубами. К их диаметрам следует подходить.

    Правила подключения:

    • полипропиленовые трубы 25 × 4,2 мм подходят для металлопластиковых труб 20 × 2 мм;
    • для размеров 16 × 2 мм следует соединять полипропиленовые изделия 20 × 3, 4 мм;
    • для труб размером 26 × 3 мм необходимо соединение полипропиленовых изделий 20 × 3.4 мм.

    Не стоит использовать трубы с большим диаметром, теплее не будет.

    Отправьте материал вам на E-mail

    Полипропиленовые трубы отличаются высоким качеством и при этом имеют доступную стоимость, что делает их востребованным материалом. Этот продукт имеет низкую теплопроводность, что дает возможность поддерживать температуру теплоносителя. Простая в сборке конструкция позволяет сделать качественное отопление в частном доме из полипропиленовых труб своими руками.

    От качества полипропиленовых труб зависит качество и долговечность конструкции


    Технические характеристики полипропиленовых труб для отопления: Характеристики

    Вся необходимая информация в виде маркировки нанесена на стенки труб. Маркировка полипропилена обозначается как PP. Также на поверхности изделия нанесены следующие обозначения:

    • логотип производителя;
    • обозначение модификаций изделий PP-RANDOM PPRC и PPS;
    • давление рабочей среды и допустимое давление в барах;
    • толщина стенки изделия и наружный диаметр.

    Для обогрева используются изделия с внутренними вставками из алюминиевой фольги. Армирование полипропиленовых труб стекловолокном также применяется в контурах отопления, горячего водоснабжения и в конструкциях теплых полов.

    Если внутренний слой состоит из стекловолокна, то при нагревании может произойти небольшое удлинение линейных участков. Клапаны и фитинги изготавливаются из аналогичного сополимера. Внутренний диаметр соединительных элементов соответствует внешнему сечению.Замки используются для крепления вертикальных и горизонтальных трубопроводов. Соединительные и фасонные элементы подбираются индивидуально для каждой комнаты.

    Некоторые разновидности полипропилена подходят для обогрева. Это статистический сополимер, а также сшитый полипропилен и специальная термостойкая модификация, которая отличается высокой термостойкостью.

    Примечание! Участки полипропиленовых труб, проходящие через перегородки и стены, разделены проходной гильзой, защищающей поверхность от истирания и предотвращающей смещение материала при нагревании.

    Цена пропиленовых труб для отопления: обзор производителей

    В таблице вы можете увидеть цены на трубы из стеклопластика армированные полипропиленом для отопления и другие варианты.

    Производитель (страна) Тип арматуры Диаметр Стоимость, руб. Для измерителя темпорон
    Synikon (Россия) Стекловолокно 32-110 30-400
    Tebo Technicias (Турция) Стекловолокно 20-160 50–150
    Valtec (Турция) Алюминий 25-63 120-630
    Дизайн (Китай) Алюминий 20-32 48-500
    Wawin Ecoplastics (Чешская Республика) Алюминий 20-110 45-554
    WEFATHERM (Германия) Алюминий 10-20 180-450
    Aquaterm GmbH (Германия) Стекловолокно / алюминий 16-355 130-850

    Трубопровод на схеме

    Для монтажа качественной системы отопления необходима правильно выполненная разводка трубопроводов.В качестве традиционного хладагента используется вода. Устойчивость от высоких температур к высоким температурам — важнейший показатель долговечности конструкции.

    Свойства внутренней поверхности не влияют на сопротивление потока потока. Примеси в охлаждающей жидкости не образуют отложений. Армированные алюминием полипропиленовые трубы для отопления, как свидетельствуют отзывы профессионалов, служат гарантией проникновения кислорода внутрь системы. Кроме того, металлический слой фольги защищает конструкцию теплообменника от коррозии и повышает эксплуатационные характеристики системы.

    Даже во время замораживания полипропиленовые магистрали не будут разрушены.

    Важно! Для труб из полипропилена не используются. Их заменяют изделиями из стали, латуни или меди.

    Нюансы выполнения тепловой сварки

    Монтаж конструкций из полипропиленовых изделий производится при температуре не ниже пяти градусов. Для тепловой сварки используются специальные детали.

    Термическая сварка состоит из следующих этапов:

    • труба разрезается по заранее сделанной разметке;
    • срез необходимо очистить и смазать ацетоном;
    • обязательно обратите внимание на границы плавки карандашом;
    • инструмент нагревательный;
    • изготовлено

    • элементов;
    • узлы напыления и охлаждения.

    При выполнении отопления в частном доме из полипропиленовых труб нужно выдерживать определенное электротоковое напряжение в паяльнике. После того, как составы застыли, швы проверяют на отсутствие сварочных дефектов и прямолинейность стыков. Испытания на прочность системы проверяются через 16 часов.

    Статья по теме:

    Варианты полипропиленовых труб

    Важно выбрать схему расположения.Для домов с небольшой площадью используется вариант с естественной циркуляцией. Для крупногабаритных построек применяется двухтрубная компоновка с принудительной циркуляцией.

    Для качественной обвязки необходимо провести расчеты ширины полосы труб и определение их диаметра. Правильно рассчитанный расход тепла снизит тепловые потери. Гидравлические расчеты можно проводить с помощью специальной программы. Традиционные методы включают однотрубную схему частного дома своими руками.

    Такие системы функционируют под действием сил тяжести. Для увеличения скорости потока требуется определенный поток. При последовательном подключении радиаторов тепловую энергию сложно распределять равномерно. Помещения, расположенные на котле, будут хуже прогреваться.

    При установке системы отопления в частном доме стоит учесть следующие варианты:

    • однотрубная схема характеризуется тем, что к каждому отопительному прибору подводится магистраль.При этом охлаждающая жидкость по мере удаления теряет температуру, последние радиаторы будут холоднее;
    • двухтрубная конструкция отличается разделением реверсивной и подающей трубы, работающих параллельно. Этот вариант используется в разветвленных схемах, когда к каждому радиатору требуется подавать теплоноситель с одинаковым температурным значением. В аварийной ситуации можно отключить один радиатор или стояк.


    Можно ли использовать пластиковую трубу для отопления? Есть ли у пластика серьезные недостатки на фоне стальных труб? Какие инструменты нужны, чтобы смонтировать пластиковые трубы для отопления своими руками? Постараемся разобраться.

    Можно ли это сделать? Или стоит применить традиционный материал — сталь?

    Виды пластмасс

    Текущий рынок предлагает монтировать отопление из пластиковых труб двух типов:

    1. Полипропиленовые. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
    2. Сшитый полиэтилен.

    Каковы характерные особенности этих материалов?

    Полипропилен

    Сырье для этих труб — белые гранулы. Плотность несколько ниже плотности воды (0.93 — 0,93 г / см3). Температура плавления — 130-170 градусов В зависимости от количества стабилизирующих добавок.

    Нюанс: Однако при температуре пластик плавится, теряя механическую прочность. Именно поэтому у полипропиленовых труб максимальная рабочая температура не превышает 95С.

    Трубы имеют гладкую внутреннюю поверхность и благодаря отсутствию отложений в стали. Понятное дело, насчет коррозии тоже значения не имеет. Кроме того, полипропилен является диэлектриком: удар при невозможности подключения к контуру отопления.

    Типичные технические характеристики полипропилена следующие:

    • Рабочее давление при 20 ° C составляет 20 (PN20) или 25 (PN25) атмосфер.
    • Максимальная рабочая температура, как уже было сказано, не превышает 95С. Чаще — 70-90.
    • При максимально допустимой температуре рабочее давление ограничено 6-7 атмосфер.

    Еще одной важной характеристикой этих пластиковых труб для отопления является тепловое расширение. Он довольно большой, но резко уменьшается при армировании труб алюминиевой фольгой или фиброй (стекловолокном).

    Полиэтилен прошитый

    Обычный полиэтилен настолько слабо плавится, что трубы из него используются исключительно для холодной воды. Однако так называемая сшивка — это использование химической или радиальной обработки для образования между молекулами полимера не только продольных, но и поперечных связей — резко увеличивает температуру плавления и в то же время механическую прочность.

    Представляем характеристики трубы Golan-Aqua-pex израильского производства.

    • Область применения: радиаторное отопление, горячее и холодное водоснабжение.
    • Рабочее давление: 10 кгс / см2.
    • Температура эксплуатации: 95С с допустимым увеличением до 110С. Труба не лопается, но в этом случае производитель не может гарантировать обещанный срок службы 50 лет.

    Любопытно, что трубы поставляются с десятилетней гарантией. Однако цена маршрутного счетчика примерно в полтора раза выше, чем у полипропилена.

    Все преимущества полипропилена полностью принадлежат полиэтиленовым трубам. Помимо большей прочности, материал имеет гораздо меньшее температурное расширение.

    Сталь или пластмасса

    Типовые параметры отопления в многоквартирных домах — давление 3,5-5 кгс / см2 и температура 50-95С. Температура ограничена действующим СНиП: в жилом доме никакая магистраль нельзя прогревать выше точки кипения воды. Как видим, пластиковые трубы отопления по своим характеристикам кажутся вполне подходящими.

    Как принято, портит наглая картина, что существующие нормы не могут быть выполнены. Как и почему?

    • В контур отопления многоквартирного дома поступает вода не с питающим потоком, а ее смесь с обратным. Смешивание производится в элеваторе; Температура охлаждающей жидкости и перепад давления зависят от диаметра сопла.

    Когда по температурному графику в АКБ должна поступить вода с температурой 95С, все 140 градусов попадут в маршрут.Вода не закипает только из-за избыточного давления.

    А теперь представим, что в разгар морозов нужно было регулировать диаметр форсунки. Что делает в данном случае обслуживающая жилищная организация? Удаляет форсунку и обеспечивает циркуляцию, заклинив подференцию.

    За период от пары часов до нескольких суток в батарее поступает вода из питающего трубопровода с температурой … Да, это те самые 140 градусов. К тому же насадку можно снимать в сильные морозы при большом количестве жалоб на холода в квартирах.

    Да, это не так. Но практиковался.

    • Давление может быть превышено из-за гидроедара. Достаточно при запуске быстро открыть вентили дома — и на фронте расход воды будет не 5, а все 15 атмосфер. Наконечник клапана на винтовой задвижке, установленный по направлению потока воды, может давать непрерывную серию гидротрансляций с периодичностью в несколько секунд.

    выводы

    Несмотря на более длительный срок службы, использование пластика любого типа в системах центрального отопления нежелательно.Если ставить пластиковые трубы на отопление — то после того, как нарезать арматуру; Смонтировать стояк — явно плохая идея.

    Однако: речь идет о центральном отоплении. А вот в автономных контурах с их полностью контролируемым хозяином установка отопления пластиковыми трубами всячески приветствуется. Долгий срок службы сочетается с очень приятной на фоне цены оцинкованной стали.

    ОСОБЕННОСТИ МОНТАЖА

    Как сделать отопление из пластиковых труб? Инструкция зависит от выбранного вами вида пластика.

    Огранка

    В обоих случаях в идеале используется специальный резак. Однако если это не так — трубы можно отлично разрезать ножовкой (желательно — полотно по металлу) или болгаркой с любым отрезным кругом.

    Подключения

    Но способ соединения труб между собой и с запорной арматурой в прошитом полиэтилене и полипропилене по-разному различается.

    Полиэтилен

    Этот материал после сшивания имеет особую механическую память.Если растянуть трубу, то через короткое время она вернется к исходным размерам. Этот эффект используется при подключении фурнитуры:

    • В просвет трубы вводится наконечник специального приспособления — удлинителя.
    • Затем несколькими приемами, постепенно погружая кончик в воду, он растягивается.
    • Фитинг штуцера вводится в получившуюся розетку.
    • Как только он будет надежно закреплен, на фитинге просверливается стопорное кольцо — пластмассовое или латунное.Соединение становится нестандартным: можно только отрезать трубу от фитинга.
    Полипропилен

    В данном случае применяется низкотемпературная пайка пластиковых труб отопления. Как выглядит процесс?

    • Паяльник простой и недорогой инструмент — устанавливается насадка нужного диаметра.
    • После нагрева до 260-280 градусов труба погружается в полую часть патрубка. При этом фурнитура — муфта, уголок, тройник и т. Д.- надеть на вторую сторону насадки.
    • Как только поверхности были оплавлены, их объединяют. Без поворота — при этом пластик пойдет волной, что резко ослабит соединение. 15 секунд — и вместо двух продуктов мы видим одно, полностью монолитное.

    Армированное волокно — так называемое стекловолокно — трубы для отопления подключаются так же, как и невооруженные. Но в случае трубы из армированной алюминиевой фольги требуется предварительная зачистка с помощью специального инструмента — шали.В зависимости от расположения армирующего слоя Shaiver либо очищает внешнюю поверхность трубы, либо удаляет несколько миллиметров алюминиевой прослойки с ее середины.

    Что такое операция?

    • С внешним армированием — полипропилен с фольгой не пробовать варить.
    • С внутренним — для предотвращения контакта фольги с водой. Это может вызвать разрушение алюминиевого слоя и последующего пучка трубы.

    Ремонт

    Ремонт пластиковых труб отопления проводится так же, как и монтаж: дефектный участок трубопровода срезается, и на его фитинги устанавливается новая труба.

    Заключение

    Более наглядно вы можете познакомиться с монтажом пластиковых труб, посмотрев видео в конце статьи. Успехов в ремонте!

    В устройстве отопительного контура в частном доме на замену трубам из тяжелых металлов приходят полимеры, в частности полипропилен. Объясняется это его отменным качеством, довольно крупным помощником, оптимальными техническими характеристиками. Чтобы создать в доме идеальный климат, нужно правильно применить полипропиленовые трубы.Поэтому необходимо знать требования к самой системе отопления, свойствам материала, изучать популярные схемы и целесообразность их использования.

    Схемы систем отопления на основе полипропиленовых труб

    В частном доме существует две основных схемы отопления из полипропиленовых труб — однотрубная и двухтрубная. Чаще всего используют первый из-за его простоты. Здесь охлаждающая жидкость подается в радиаторы, выходит из них по общему коллектору.

    В зависимости от ориентации шоссе система может быть горизонтальной или вертикальной. Вода по полипропиленовому контуру будет циркулировать естественным образом. Во избежание такой ситуации, когда в одном помещении слишком жарко, а в другом прохладно, на батареях устанавливаются байпасные, снабженные кранами для регулировки. Специалисты называют эту электропроводку Ленинградской.

    Двухтрубная система отличается наличием системы подачи и возврата. Применяется в больших частных домах, многоэтажных.Если сравнить эту схему с однотрубным аналогом, то ее установка обходится дороже, но также имеет массу преимуществ:

    1. Вода, подходящая для каждого радиатора, имеет примерно одинаковую температуру.
    2. Тепло распределяется по контуру более или менее равномерно.
    3. Температурный режим можно регулировать.
    4. Высокая степень надежности.
    5. После ремонта одного радиатора остальная часть системы продолжает работать.

    Практикуйте схему двухтрубного отопления, как с нижней разводкой, так и с верхней.Первый вариант используется, если нужно скрыть конвейер. Трубы размещены в полу, а два вывода соединяют их с батареями снизу. Потери тепла здесь высокие и без циркуляционного насоса в доме будет холодно. Чтобы отопление было максимально эффективным, нужно соблюдать обязательные условия.

    Обвязка котлов отопления

    Есть два варианта котлов — уличный и настенный. Связать их имеет свои особенности. Общая схема обвязки для всех типов котлов включает:

    • котел;
    • радиатор;
    • крана шариков;
    • гайки крепления котла;
    • фильтры очищающие;
    • термоголовки для аккумуляторов;
    • тройники, уголки;
    • крана Маевского;
    • различных клапана;
    • средств измерений;
    • циркуляционный насос;
    • дистрибьютора;
    • крепежные детали

    Схема обвязки в случае настенного котла может быть исключительно замкнутой, так как эти котлы автономные.Напольный котел нельзя ставить сверху планировки, потому что он не выводит воздух. В результате возникнут пробки. Настенные котлы в большинстве своем имеют вентиляционные отверстия, поэтому они самостоятельно выпускают воздушные массы.

    При обвязке газового котла нельзя допускать большого количества соединений в полипропиленовый контур. Главное условие — наличие жесткого сочленения на месте подачи газа к агрегату. Особенностью твердотопливного котла является отсутствие функции регулирования температуры.Когда принудительная циркуляция отключена, давление возрастет, и система может выйти из строя.

    Для таких случаев существуют аварийные схемы. Один из них — установка автоматического байпаса. При работе насоса теплоноситель проходит через него, и байпас перекрывается. Когда насос останавливается, поток жидкости перенаправляется и проходит через байпас. Для схем отопления, смонтированных в частном доме из полипропилена с циркуляционным насосом, целесообразность применения и параметры последнего определяет гидротехнический расчет.

    Трубы полипропиленовые в конвекционных системах

    Большой популярностью пользуются конвекционные системы из полипропиленовых труб. Причина — простота обработки материала, устойчивость к размерам, высокая герметичность, низкая теплопроводность.

    В «необязательных» системах закрытого типа от воды выделяется много кислорода. Если магистраль сделана из стальной трубы, она быстро покроет слой ржавчины. Полипропиленовые изделия этого недостатка лишены. Направленный поток, движущийся через полипропиленовые рукава, не встречает значительного сопротивления.Никаких отложений на стенках полипропиленовых трубок не образуется.

    Система гравитационного нагрева

    Классическая гравитационная система складывается:

    • от котла;
    • танк;
    • трубы;
    • радиаторов.

    Его преимущества включают энергонезависимость, саморегулирование, надежность. Считается, что полипропиленовые трубы для устройства такой системы не подходят, но это не так. Так же при установке нужно соблюсти некоторые условия:

    1. Разлив на всем протяжении необходимо проводить под равномерным уклоном.
    2. После котла нужна разгонная часть небольшой длины, называемая коллекторной. Здесь вода набирает скорость и продолжает дальнейшую циркуляцию. Необходимо сделать отрезок стальной трубы, чтобы охлаждающая жидкость охлаждала.
    3. Радиатор необходимо расположить по возможности ниже уровня котла, в крайнем случае наравне с ним.
    4. Установлен твердотопливный котел под небольшим уклоном. Труба в нем приваривается в верхнем углу.
    5. Выходная трубка также установлена ​​с уклоном в самой нижней точке.
    6. К радиаторам подключаются краны с максимальным потоком. Это приведет к потере, и циркуляция будет происходить на всех батареях.

    Если планы теплого пола образуют гравитационную невидимую систему для радиатора, а для пола довольствуется отдельной петлей с насосом. Поскольку в системе ограниченное давление, она не сможет естественным образом продать дополнительные сложные контуры.

    Материалы для устройства системы отопления


    Оптимальный диаметр полипропиленовой трубки для разводки однотрубной системы в частном доме — 20 мм, для стояков — 25 мм.Для двухтрубной системы с количеством радиаторов более 8 применяется полипропиленовая втулка диаметром 32 мм. Фитинги подбираются под сечение труб так, чтобы их внутренний диаметр соответствовал внешнему диаметру магистрали. Они должны быть от того же производителя, что и трубы, и с той же этикеткой.

    Качественный компаунд из полипропиленовых элементов получается только сваркой. Применяют сварочный аппарат или паяльник. Для высокотемпературных систем подходят трубы, армированные фольгой, для низкотемпературных — стеклопластик.

    Первая этикетка PN 25. Они рассчитаны на давление 2,5 МПа. Самокат на Ру 20-2 МПа. В любой системе отопления на радиаторах нужны краны Маевского. Они встроены в верхнюю часть аккумулятора. Отверстия ниже закрывают заглушку.

    В качестве переходных элементов для подключения радиаторов в системах отопления из полипропиленовых труб применяют фитинги. К ним относятся:

    1. Муфты. Они соединяют две одинаковые трубы.
    2. Шины.
    3. Крест. Для разветвления на две стороны.
    4. Адаптеры. Требуется для опудривания элементов разного диаметра.
    5. Тройники. Образуется одностороннее отделение.
    6. Фитинги. Требуется для соединения рукавов с гибким шлангом.
    7. Заглушки. Установить на конце полипропиленовой трубки.

    Фитинги для рукавов из полипропилена экологически чистые и долговечные. При правильной эксплуатации можно прослужить около 50 лет.

    Особенности материалов, которые необходимо учитывать при установке

    Для того, чтобы система работала правильно, в процессе установки необходимо учитывать некоторые особенности ПП без рукавов.Одно из них — линейное расширение. Это явление вызывает изменение температуры внешней и внутренней. В результате нагрева пластиковый рукав начинает поддаваться. Компенсирует линейное удлинение, правильно прокладывая трубопровод, что гарантирует его свободу передвижения в пределах линейного удлинения.

    Для этого используются зажимы-компенсаторы, в конструкцию которых входят как подвижные, так и неподвижные части. Иногда удается исключить экономию, наклеив стену и уложив гильзы или установив дополнительные зажимы.Если эти действия не помогают, применяются радикальные меры — отсоединяют рукава в «американском» районе, срезают пикантный сюжет, американец рассчитывается, потом крутят.

    Полипропиленовые трубы — новинки.

    Изделия из ППР имеют оптимальные технические характеристики. Они открывают новые возможности для владельцев загородного жилья, где питание системы отопления осуществляется от котлов. Их использование снижает трудоемкость монтажа. Этот вариант не только выгоден в экономическом отношении, но и надежен.

    Каждый человек по-своему понимает слово комфорт, но тепло необходимо каждому. Обустроить дом можно без больших капитальных и временных затрат, применив полипропиленовые трубы, а осведомленность об отоплении позволит принять правильное решение.

    В данной статье будет рассмотрен отопление своими руками из полипропиленовых труб, основные критерии и преимущества такого отопления, требования к его установке и краткая инструкция по установке.

    Отопление своими руками из полипропиленовых труб довольно часто оказывается оптимальным вариантом, учитывая то, что полипропиленовая труба для отопления, изготовленная из пластика, имеет довольно низкую стоимость и множество других преимуществ.

    Например, полипропиленовые трубы по сравнению со стальными или чугунными трубами не страшны коррозии, что значительно увеличивает срок их эксплуатации. К тому же легкость и прочность полипропилена обеспечивают простоту и скорость самостоятельного монтажа таких труб.

    Критерии монтажа полипропиленовых труб отопления

    Безопасность и эффективность монтажа системы отопления с применением пластиковых труб, к которым предусмотрены полипропиленовые трубы на отопление, только при условии относительно небольшого давления в системе и соблюдения температурного режима.

    Трубу

    для отопления лучше всего использовать, если в системе отопления нет резких перепадов температуры. Оптимальный вариант — использование пластиковых труб в системе, где установлен отопительный котел с начальным ограничением максимальной температуры нагрева воды.

    Виды монтажа труб отопления

    Существуют различные схемы автономного отопления, наиболее популярными из которых являются системы с верхним и нижним сливом за счет установки стальных или полипропиленовых труб, произведенных при установке системы:

    1. Системы отопления с верхним сливом не требуют установки циркуляционного насоса, так как основной принцип их действия предусматривает самотановую циркуляцию воды, что особенно эффективно для зданий с частыми перебоями в электроснабжении.
    2. Системы с нижним разливом (трубная разводка излучения). Схема такой системы создается путем установки пластикового или металлопластикового трубопровода, что позволяет выполнять любые изгибы и соединения.
      Такие системы, которые являются наиболее распространенным вариантом установки, обладают следующими достоинствами:
    • Довольно высокий КПД системы отопления;
    • Наличие насоса определенного насоса позволяет использовать трубы для отопления из полипропилена меньшего диаметра;
    • Возможность полного скрытия трубопровода в стенах и полу.

    Полезно: В некоторых случаях контуры систем выполняются из более дорогих медных труб с большей теплоотдачей, чем трубы для отопления из ППР.

    Преимущества полипропиленовых труб

    Труба PPR для отопления в настоящее время является одним из наиболее практичных материалов, используемых при создании систем водоснабжения, благодаря следующим положительным качествам:

    • Материал с высоким сроком службы, достигающим 50 лет и экологической безопасностью;
    • Возникновение коррозии и устойчивость к негативным воздействиям внешней среды;
    • ПП труба для обогрева со временем сохраняет качество и гладкость внутренней поверхности, что обеспечивает легкость и скорость циркуляции воды;
    • Простота и скорость установки;
    • Экономия финансовых ресурсов и снижение затрат на рабочую силу.

    Такие трубы способствуют экономии денежных средств, сокращают трудозатраты и сроки всей системы.

    Требования к устройству отопления пропиленовым водопроводом

    Рассмотрим основные требования для монтажа трубопроводов из полипропиленовых труб:

    • При установке полипропиленового водопровода предметы должны использоваться без загрязнения и повреждений, поэтому при транспортировке и хранении должны соблюдаться все нормы и требования;
    • Монтаж полипропиленовых труб следует производить при температуре воздуха не ниже 5 °, что позволяет соединение труб качественно и надежно;
    • Трубы ПП для отопления при хранении и транспортировке следует беречь не только от механических воздействий, но и от открытого огня;
    • Пересечения полипропиленовых труб при необходимости следует выполнять с помощью специальной соединительной детали — перекрестной;
    • Для резьбовых соединений использовать фитинги с резьбой, а не нарезать резьбу самостоятельно;
    • Плотность и надежность соединений обеспечивается тефлоновой лентой, лентой Foney или другим подобным уплотнением.

    Инструкция по установке отопления из полипропиленовых труб

    После того, как трубы для отопления выбраны, а обогрев полипропиленовых труб своими руками тщательно продуман и спланирован, сразу приступают к монтажу:

    1. Трубы следует устанавливать с уклоном к месту установки системы ниже. В этом месте устанавливается сливной кран или задвижка;
    2. Для повышения удобства эксплуатации системы и исключения различных аварийных ситуаций трубопровод различают по участкам, каждая из которых при необходимости легко перекрывается;
    3. Устанавливая трубы из полипропилена, необходимо обеспечить надежность крепления.Для этого монтируют специальную систему держателей, дополнительно предупреждающих образование в спасательном трубопроводе;
    4. В случае, когда стояк необходимо разделить на секции, можно установить для этой цели неподвижную опору под спуском на ответвление и над ним. Это поможет избежать проседания трубопровода;
    5. Между неподвижными опорами требуется компенсация трубопровода, которую можно обеспечить несколькими способами:
    • Изменение маршрута трубопровода;
    • Установка компенсатора в виде петли;
    • Установка П-образного компенсатора.
    1. выполняется в строгом соответствии с инструкцией, которая прилагается к приборам и оборудованию, используемому при установке, которое контролирует параметры;
    2. Для резки полипропиленовых труб следует использовать только остро заточенный инструмент, например труборез или специальные ножницы для резки труб;
    3. При самостоятельной установке горячего трубопровода из полипропиленовых труб переходы выполняются с помощью латунной прессованной вставки с наружной и внутренней резьбой.

    После установки трубопровода необходимо провести его испытания для выявления и устранения возможных недостатков и ошибок монтажа:

    1. При испытании трубопровода можно использовать прибор для деаэрации труб без установки счетчиков воды;
    2. Заполнение трубопровода следует начинать с самой нижней системы системы;
    3. При испытании трубопровода длина испытательного участка не должна превышать 100 м;
    4. Давление будет постепенно увеличиваться, доведя его до предельного тестового уровня;
    5. Трубопровод тестируется около часа.Этого зазора обычно достаточно, чтобы обнаружить имеющиеся пластины.

    После завершения монтажа полипропиленовые трубы должны быть в составе единой системы отопления, смонтированной в соответствии с разработанным проектом. Чтобы облегчить выполнение работ, вы можете ознакомиться с видео роликом по установке.

    Как лучше подключить радиаторы отопления. Диагональное подключение радиатора отопления: схема, плюсы и минусы

    Лето — традиционная пора не только отпусков, но и монтажа систем отопления.В наших широтах надежное обеспечение теплом — это первый вопрос при строительстве и реконструкции дома. Решается в следующем порядке:

    • подбор системы отопления;
    • определение мест установки аккумуляторов;
    • подборка радиаторов отопления по схеме подключения;
    • класс, тип и модели прибора.

    Есть два способа устройства водяного отопления: однотрубный и двухтрубный. Рассмотрим их подробнее.

    Первая модель

    В однотрубной системе отопления, нагреваемой в котле, теплоноситель поднимается вверх и, вытесняя по столбу холодную воду, поочередно поступает во все отопительные приборы. А потом опускается, попадая в котел для последующего нагрева. Способ экономичный, часто применяется при отоплении многоэтажных домов.

    Плюсы и минусы

    Достоинства такой схемы — простота монтажа и небольшой расход потока. Однако есть существенные недостатки:

    • при последовательном подключении нескольких радиаторов разница температур между первым и последним будет значительной;
    • теплоснабжение не регулируется.Теплоотдача однотрубной системы определяется расчетной нормой, заложенной в проекте;
    • возможно только нижнее подключение батарей.

    Способы устранения недостатков

    Существует ряд приемов, позволяющих компенсировать недостатки однотрубной системы:

    • каждый последующий блок должен состоять из большего количества секций, чем предыдущий;
    • можно увеличить количество аккумуляторов в комнате;
    • первым, подключившим помещения с наибольшими тепловыми магистралями;
    • установить вентили для диагонального подключения радиаторов;
    • оборудовать систему циркуляционным насосом.

    Модель Вторая

    При двухтрубной системе подача горячей воды осуществляется по одной трубе, а отвод в охлажденном виде — по другой. На схеме этого типа нагревательные приборы подключены параллельно.

    профи

    Достоинствами такой схемы подключения являются следующие факторы:

    • все отопительные приборы нагреваются одинаково;
    • перед радиаторами может быть установлена ​​установка клапанов для контроля количества подаваемого теплоносителя.

    Минусов у системы всего два: для устройства стояков и подводки требуется большее количество труб и соответственно выше трудозатраты на установку системы.

    Поселок

    Точное количество секций радиаторов определяется при теплотехническом расчете. Грамотно выполненный расчет позволит восполнить потери тепла, повысить энергоэффективность. Исходными данными для расчета являются величина теплопотерь для каждого отдельного помещения и мощность теплопередающей части батареи.

    Рассмотрим расчет секций на примере радиаторов Кондор

    Общая теплопередача батарей должна компенсировать тепловые потери. Также при расчете определяется желаемое сечение труб для каждой системы. Существуют типовые варианты размещения отопительных приборов.

    Принципы размещения

    Правильно будут дополнительные батареи В угловых помещениях и на крайних этажах: теплопотери в этих помещениях намного выше, чем в середине здания.Это связано с наличием контакта с внешней средой: холодными стенами угловых помещений, полом и потолком крайних этажей.

    Традиционное расположение радиаторов — под окнами, основными источниками теплопотерь. Это позволяет создать защиту (экран) от холодного воздуха.

    Тепло, уходящее через световое отверстие в результате воздухообмена, немедленно пополняется, тем самым предотвращая сквозняки и значительные перепады температур.

    Параметры

    Типы систем отопления не влияют на способы размещения аккумуляторов: они устанавливаются согласно строительным нормам.Главное — обеспечить эффективную циркуляцию воздуха вокруг аккумулятора. Это позволит пропускать большее количество тепла от теплоносителя помещения.

    Параметры радиаторов в нише, обеспечивающих нормальную циркуляцию воздуха:

    • 10 см от низа подоконника;
    • 12 см от уровня пола;
    • 5 см — зазор между заполнителем и стенкой или слоем теплоизолятора.

    Тираж

    Теплоносителем системы отопления является вода — может быть естественной или принудительной.Естественная циркуляция происходит за счет вытеснения теплой воды холодным теплоносителем — это происходит по законам физики.

    Естественная циркуляция

    Это правильное решение при частых перебоях в подаче электроэнергии, поскольку оно энергонезависимо. Длина ответвлений естественной Системы Обращение ограничено. Для работы принудительной системы отопления, установка насоса возле котла отопления или наличие насоса в самой конструкции.

    Способы принудительной циркуляции

    Подключение радиаторов отопления зависит от длины теплотрассы и особенностей ее прохождения.При наличии циркуляционного насоса могут применяться следующие схемы:

    • односторонний;
    • сидельная;
    • диагональ;
    • нижний.

    Первый тип

    Боковое или одностороннее подключение предполагает, что подающая (подающая) труба и редукционная (обратная) монтируются с одной стороны радиатора (к одной секции). Боковое подключение Эффективно при количестве секций не более 15. Недостатком является плохая циркуляция на дальних участках, а также быстрое засорение, что еще больше усугубит ситуацию.

    По диагонали

    Диагональное подключение радиаторов отопления способно обеспечить теплый аккумулятор с большим количеством секций. Подача осуществляется сверху, отвод снизу по диагонали. Такая схема обеспечивает равномерное распределение теплоносителя внутри радиатора и максимальную теплоотдачу. В нижнем патрубке секции, в которую осуществляется подача воды, монтируется кран Маевского по диагонали.

    Тепловые и диагональные подключения не превышают 2%.При указании мощности АКБ именно такой тип подключения. Единственный недостаток диагонального соединения — внешний вид: трубы подходят с двух сторон, и их сложно скрыть.

    Сидельно

    Сидельна подключение батарей отопления выполняется в тех случаях, когда трубопровод отопления скрыт под полом. К нижним патрубкам секций с разных сторон подсоединены трубы подачи и арматуры. Недостатком такого варианта является неравномерное распределение теплоносителя и, как следствие, низкая теплоотдача.

    Несмотря на значительные тепловые потери — 10-15% — такое соединение применяется довольно часто из-за возможности скрыть практически все трубы. Нижнее подключение аналогично уплотнению, но подающая и реверсивная форсунки расположены рядом с нижней частью радиатора. Эффективность такой схемы даже ниже, чем у предыдущей.

    Приложение

    Все перечисленные схемы применимы в частном доме. При желании можно использовать два источника тепла: котел, установленный в топке, и газовый или электрический котел, который подключается параллельно.

    Установка

    Рассмотрим правильно выполненную последовательность монтажа однотрубной системы отопления в частном доме:

    • установка котла отопления;
    • отделка стен в местах установки аккумуляторов, по необходимости теплоизоляция;
    • установка на стены радиаторов отопления;
    • определение мест крепления труб и вставок отводов;
    • , заправив систему водой и проведя пробный пуск.

    Присоединение радиаторов отопления бывает проточным и закрытым.Первый способ более простой, требует меньших затрат материалов и рабочей силы, применяется для небольших систем. Второй способ позволяет регулировать расход теплоносителя для каждого отдельного радиатора, но требует устройства дополнительного обхода отложений — байпаса. Также требуются дополнительные запорные клапаны.


    Комфортные условия проживания в загородном коттедже невозможно создать без качественной системы отопления.Он должен быть достаточно эффективным и экономичным, чтобы в отопительный период в жилых помещениях было тепло, а затраты на энергоресурсы не были слишком высокими. Для этого нужно правильно выбрать вид системы отопления, а затем подобрать наиболее подходящий вариант подключения радиаторов отопления в частном доме.

    Типы систем отопления

    Система отопления в частном доме может быть:

    Антенна

    Эта опция работает без охлаждающей жидкости.Воздух в доме прогревается прямо от отопительных приборов — печей или конвекторов. При такой системе не используются радиаторы отопления. Воздушное отопление удобно для компактного обогрева загородных домов. Для больших коттеджей встречается крайне редко.

    Электросистема

    В такой системе тепло передается через токопроводы. По такому принципу делается электрический теплый пол. Отопление с помощью электрической системы может быть довольно удобным. Но его обустройство требует повышенного внимания к правилам безопасности, а при эксплуатации дома он обходится хозяевам дорого.

    Водопровод

    Тип системы отопления, при которой тепло передается водой (иногда паром) в качестве теплоносителя. От отопительного прибора теплоноситель по трубам поступает в радиаторы отопления. Этот вариант считается наиболее удобным и практичным. Чаще всего Б. дачными домами отключают отопление таким способом.

    Типы котлов отопления

    Центральным элементом системы отопления является котел — отопительный прибор, в котором теплоноситель достигает заданной температуры.Отопительный контур в частном доме во многом зависит от того, какой в ​​нем котел.

    По назначению котлы делятся на двухконтурные и одноконтурные. Первый вариант — это оборудование, предназначенное как для отопления, так и для нагрева воды. Одноместный котел греет только теплоноситель системы отопления. По способу установки они делятся на напольные и настенные.

    Котлы различаются и видом топлива, которым нагревается теплоноситель. Бойлеры бывают следующих типов:

    • электрические;

      твердое топливо;

      жидкое топливо;

      вместе взятых.

    Для работы твердотопливных котлов используют уголь, дрова, реже торф и другие варианты твердых горючих материалов. Дизельное топливо или отработанные масла используются в качестве жидкого топлива для котлов.

    Большинство загородных коттеджей отапливаются газовыми котлами. В негазифицированных населенных пунктах часто используется электричество для отопления. Полностью независимы от коммуникационных сетей твердотопливные и жидкостные котлы. Первый вариант более привлекателен тем, что для него нужны традиционные дрова и уголь, а не опасные горючие жидкости.

    Наиболее расчетливые домовладельцы устанавливают в своих домах комбинированные котлы, рассчитанные на работу на разных видах топлива. Например, можно установить электрокон, дополненный камерой сгорания на твердом топливе, чтобы в случае выхода из строя электросети дровяное отопление.

    Котлы двухконтурные, обеспечивающие жилище теплой и теплой водой, это преимущественно газовые устройства. Они универсальны, так как избавляют домовладельцев от необходимости покупать и устанавливать отдельный водогрейный котел.

    На нашем сайте вы можете найти контакты строительных компаний, которые предлагают услуги по утеплению дома

    Устройство радиатора отопления

    Радиатор отопления состоит из нескольких теплообменных секций. Чем больше разделов, тем соответственно выше заряда батареи. Есть такие модели радиаторов, которые при необходимости в процессе эксплуатации можно «нарастить» новыми секциями.

    Через все секции проходит один коллектор вверху и один внизу.Каждая секция имеет вертикальный канал, соединяющий верхний и нижний коллектор. Это касается всех разделов, в том числе экстремальных. Следовательно, у радиатора 4 выхода, но используются только два из них. Один подключается к патрубку подачи, а второй служит для отвода остывшей воды обратно в котел. Неиспользуемые выходы закрыты заглушками. Так устроено большинство радиаторов.

    Типы трубопроводных систем

    В системе отопительной системы принципиальное значение имеет подача теплоносителя и выброс «отдачи».Это зависит от направления теплоносителя и от типа системы трубопроводов.

    Однотрубная система

    Это упрощенный вариант рекуперации тепла в коттедже. Этот вариант достаточно экономичен, так как требует меньше труб для разводки и выполняется с меньшими трудозатратными монтажными работами. Система представляет собой цепочку радиаторов, соединенных одной трубой. Нагретый в котле теплоноситель поступает поочередно в каждый радиатор, перетекая от одного к другому. То есть «отдача» от одной батареи становится питанием для следующей и т. Д.

    Однотрубная схема подключения радиаторов отопления в частном доме имеет один существенный недостаток — при ней радиаторы нагреваются неравномерно. Самый горячий радиатор всегда будет тем горячее, а затем температура будет постепенно снижаться от батареи к батарее. Следовательно, при однотрубном отоплении невозможно поддерживать одинаковую температуру во всех помещениях.

    При определенных особенностях проектирования однотрубная система может быть вполне подходящей. Так что если в небольшом доме цепочка радиаторов будет начинаться жилыми комнатами и заканчиваться техническими помещениями, этот вариант может быть оптимальным.Но в просторных коттеджах лучше установить двухтрубное отопление.

    Двухтрубная система

    Более дорогой по конструкции, но простой и удобный вариант. В этой системе одновременно работают два трубопровода. Первый подает горячую воду на каждую батарею. То есть есть одна труба с подходом к каждому радиатору. Охлаждающая жидкость до попадания в радиатор, независимо от своего расположения в цепи, не попадает в соседние радиаторы, а попадает напрямую. Вторая труба собирает реверс со всех радиаторов и подает в коллектор отопления.

    Плюсы нижнего типа разводки в том, что во всех точках теплообмена достигается практически одна температура. Такая система лучше регулируется и обеспечивает равномерный обогрев всего здания.

    Система Raewi (коллектор)

    Коллекторный контур — двухтрубный вариант подключения, но с более сложной компоновкой. Применяется в случаях, когда необходимо скрыть трубы, например, под напольным покрытием. В этом случае оборудуют два коллектора — под питающей и под обратной, причем от каждого радиатора к первому коллектору протягивается одна труба, а во второй — еще одна.

    В некоторых схемах подключения используются два типа системы. Весь дом можно отапливать по двухтрубному принципу, но для отдельной секции, например веранды или большой гостиной, используется связка из нескольких радиаторов по однотрубному принципу. При разработке двухрядной схемы подключения батарей отопления в частном доме главное не запутаться в подающем и обратном коллекторах.

    Схема подключения радиаторов к системе отопления

    Охлаждающая жидкость движется по трубам и каналам аккумуляторной батареи благодаря двум факторам.Первый — это желание жидкости заполнить пустоты. При отсутствии пробок создается естественное динамическое давление теплоносителя. Второй фактор — это движение потоков разной температуры. Горячая вода стремится вверх к нижнему потоку холодной.

    Диагональный верхний подвод

    Диагональное подключение радиаторов с верхним подводом позволяет оборудовать наиболее эффективное отопление помещения. Горячая вода подается на верхний ввод, внутри она разливается по секциям, охлаждая, опускается вниз, после чего подается на нижний ввод в коллектор повторения, расположенный с другой стороны радиатора.

    Двустороннее нижнее соединение

    Подача осуществляется в нижний ввод с одной стороны, а обратная — от нижнего ввода с другой стороны аккумулятора. КПД в этом случае ниже, чем в предыдущем варианте. Но такое соединение позволяет максимально расширить трубы.

    Одностороннее нижнее верхнее соединение

    Используется в основном в многоэтажных домах. В коттеджах в 2 или 3 этажа также иногда применяется однотрубное отопление.Разница между нижним и верхним подключением в том, что в первом случае горячая вода подается на нижний ввод, а отображается под давлением через верхний ввод, а во втором случае происходит обратное. В обоих случаях завод и отвод теплоносителя находится с одной стороны. Стоит отметить, что из всех существующих вариантов самый малоэффективный — односторонний по подключению.

    Описание видео

    Какие радиаторы подключают к радиаторам

    Прочие опции

    Теоретически можно также применить диагональное соединение с подводом снизу или двустороннее соединение с подводом сверху.Эти два варианта тоже подойдут, если все сделать правильно. Однако функционирование системы будет очень затруднено из-за пересечения потоков. Поэтому лучше не экспериментировать и взять диагональное верхнее подключение или двухстороннее нижнее.

    Расположение радиаторов

    Для качественного отопления коттеджа необходимо не только грамотно подобрать схему отопления, но и правильно расположить батареи в помещении. Монтаж батарей отопления в частном доме осуществляется на основании расчетов, сделанных специалистами.Количество радиаторов и секций для каждого радиатора определяется с учетом различных факторов:

      объем помещений;

      уровень теплопотерь здания;

      цепь пульсации радиатора;

      на какой высоте будут установлены батареи и многое другое.

    Описание видео

    Обычно радиаторы располагаются под окнами. Это создает барьер для холода для окна. Кроме того, воздух, выходящий из оконного проема, «осушается» теплом от радиатора, в результате чего конденсат не уходит на поверхности в помещении.Батарея должна быть чуть-чуть уже окошком, причем необходимо, чтобы она располагалась по центру относительно оконного проема.

    Радиатор не должен подгонять верхнюю часть к подоконнику, так как процесс распределения тепла затруднен. От пола до нижнего уровня батареи должно быть около 100 мм. Более высокое расположение приведет к тому, что воздух прямо над полом будет теплым. Если установить радиаторы слишком низко, с них будет сложно удалить скопившуюся пыль.

    Планируя установку батарей, необходимо учитывать особенности стены. Современные батареи не очень тяжелые, но в некоторых случаях характеристики стены требуют увеличения поверхности для крепления кронштейна для нагревательных элементов.

    Описание видео

    Установка радиаторов отопления

    На нашем сайте вы можете найти контакты строительных компаний, которые предлагают услуги по установке водопровода, канализации и отопления .Непосредственно пообщаться с представителями вы можете посетив выставку домов «Малоэтажная страна».

    Заключение

    Доверить процесс расчета, проектирования и монтажа системы отопления могут только квалифицированные специалисты. Но очень простые правила подключения радиаторов отопления должен знать каждый домовладелец. Действенный принцип подключения и расположение отопительного оборудования — залог того, что в доме всегда будет царить благоприятный и комфортный микроклимат.


    Радиаторные системы отопления бывают двух видов: однотрубные и двухтрубные.

    Однотрубка требует меньшего количества трубок, но его главный недостаток: другая температура теплоносителя на входе в радиаторы. Получается, что тот, что ближе к котлу, нагревается сильнее, следующий — слабее. В сетях большой протяженности может случиться так, что на последний радиатор попадет совсем холодный теплоноситель. Часто это можно наблюдать на первых этажах многоэтажных домов.Обычно это однотрубная система, и теплоноситель подается верхними этажами вниз.

    На рисунке представлена ​​горизонтальная схема последовательного подключения радиаторов отопления, ее еще называют «Ленинградская». Для возможности ремонта с обеих сторон отопительного прибора устанавливаются запорные краны. Закрыв их, можно снимать, менять и ремонтировать радиатор, не останавливая всю систему. Подобная схема часто используется при подключении аккумуляторов. Он просто монтируется, а при небольшой длине теплоотдачи каждого радиатора регулируется с помощью игольчатых кранов, способных изменять интенсивность потока теплоносителя.

    Однотрубная система называется очередным «последовательным подключением радиаторов отопления»

    Двухтрубная система — параллельное подключение нагревательных приборов

    Подготовка радиаторов отопления

    В любой из систем радиаторы можно подключать несколькими способами. Основных существует три.

    Диагональ

    В этом случае чаще всего поток теплоносителя идет сверху, «обратка» подключается снизу. Теоретически это считается лучшей схемой подключения радиаторов отопления.Расчетные тепловые потери более 2-5%. Получается, что горячая вода распределяется по всем участкам более равномерно. В паспортных данных к каждому разделу указана тепловая мощность. Итак, при тестировании это такая схема.

    Диагональное подключение — одно из самых эффективных (что осталось)

    Иногда можно встретить и другую картину — когда корм идет вниз, а обратный трубопровод подключается сверху. Хотя это диагональное соединение, но при таком порядке теплоносителя расчетные потери составят 20-25%.В некоторых ситуациях эта схема показывает себя хорошо, и если у вас при таком диагональном подключении вся поверхность устройства изделия более-менее нормальная, то для вашей системы это работает.

    Но практика часто опровергает теорию. И не всегда даже правильная диагональная схема подключения радиаторов отопления оказывается самым лучшим вариантом. В однотрубных системах При принудительной циркуляции нижнее соединение часто работает лучше.

    Нижний

    По теории теплопотери при этом варианте большие — до 15-20%.Но при достаточно большом давлении, создаваемом циркуляционным насосом, вся поверхность радиатора, расположенная внизу, получается хорошо прогретой. А все потому, что возникают вихревые течения. Эта часть теплотехники (распределение и поведение вихревых потоков) еще недостаточно исследована, предсказать поведение этих самых вихревых потоков пока невозможно. Но факт остается фактом: в некоторых случаях нижнее подключение радиаторов отопления оказывается наиболее эффективным.

    Схема популярна еще и потому, что при скрытой прокладке труба в полу практически незаметна.Но и нижних вариантов подключения тоже два. Седло — это когда трубы соединяются с противоположных сторон. Обычно используется на секционных радиаторах. И это нижнее соединение — когда ввод и вывод нагревательной панели находятся внизу на небольшом расстоянии друг от друга. Такой вариант подключения используется для панельных радиаторов.

    Боковая или односторонняя

    Чаще всего такой вид радиаторов отопления можно увидеть в многоэтажных домах с вертикальной разводкой. Это когда стояки падают сверху вниз, проходя через все этажи.На каждом этаже подключены радиаторы. Чаще в этом случае однотрубная система (одна), но есть двухтрубные соединения (рядом с двумя стояками).

    Этот тип радиаторов отопления имеет средние потери. Они могут составлять 5-10%. Применяется часто из-за минимального расхода труб при подключении и неплохой, в принципе, экономичности.

    Где установить

    Со схемой подключения радиаторов отопления разобрались, но также важно правильно выбрать место для размещения.Традиционно их ставят под окнами. Это оправдано с точки зрения теплотехники. В комнатах самые большие потери тепла через окна. Устанавливая под них радиаторы, мы создаем тепловой жилет, предотвращающий утечку тепла из помещения. Будут применены радиаторы, расположенные у входных дверей.

    Но также необходимо установить радиатор, выдерживая рекомендуемое расстояние от пола и подоконника. При определении высоты нагревательных приборов необходимо исходить не только из необходимой мощности, но и из того, какой будет аккумулятор такого размера ».

    Кроме того, стоит учесть, что закрывая радиаторы декоративными экранами, пряча их в нишах или под полками, мы также уменьшаем количество тепла от них.

    Лучшая схема подключения радиаторов отопления и поиск неисправностей

    Все эти потери, которые могут возникнуть на отопительных приборах, нужно учитывать только на больших системах. Подключение батарей отопления в частном доме в систему с принудительной циркуляцией (с насосом) может быть любым.По количеству отданного тепла оно если и отражается, то совершенно несущественно. Выбирайте тот тип радиаторов отопления, который наиболее удобен в вашем случае. Он будет лучшим. Важно правильно рассчитать количество секций, и снижения теплоотдачи на 7% или 15% вы не ощутите: все расчеты ведутся с запасом, округление — в самую сторону. Так что особо не беспокоит без причины.

    Надо побеспокоиться, когда «батарейки не греются», либо нагреваются неравномерно.Но здесь нужно учитывать конкретную ситуацию в каждом конкретном случае: подключение, тип системы и разводку. Но есть несколько стандартных ситуаций, в которых причины также часто бывают стандартными:

    В общем ситуаций и причин много. Но чаще всего, если раньше температура на приборе была нормальной, а вдруг стало холодно, причина кроется в засорении трубки или клапана в заросшей трубе. Все проверьте, уберите. Должен заработать. Если результата нет — звоните в спец. Но он, скорее всего, повторит ваши манипуляции.

    Слабо теплые радиаторы — одна проблема. Не менее дискомфортно ощущается, когда в помещении слишком жарко. И это часто чувствовали те люди, которые ставили металлопластиковые окна. Сразу становится очень тепло, временами при умеренных температурах «за бортом» невыносимо жарко. Вы должны открывать окна или часто закрывать клапаны для корма. Комфортным такое существование назвать сложно. Но все можно исправить.

    Отрегулировать температуру (уменьшить или увеличить) температуру, а не закрыть полностью, можно несколькими способами.Есть игольчатые клапаны, позволяющие вручную изменять расход теплоносителя. Вы частично перекрываете поток, тепла выделяется меньше. Жарка — кран еще приоткрылся — стало больше выделяться жара. есть автоматика — терморегуляторы на батареях (радиаторах), они называются «термокранте», «термостат», «регулятор». От этого суть не меняется. Поворачивая головку этого термостата, вы показываете температуру, которую хотите поддерживать в комнате. А сам прибор регулирует подачу теплоносителя.Точность поддержания температуры плюс-минус 1 o C.

    РЕЗУЛЬТАТЫ

    Потери теплопередачи радиаторов могут сказаться на неправильно рассчитанной системе или при ее большой длине. Если расчет верный, и в системе есть определенный блок питания, то подключайте радиаторы, как удобнее. Гораздо важнее выдержать правильный уклон: сторона радиатора, на которой установлен кран Маевского, должна быть немного выше его противоположного конца.

    Какая оптимальная схема подключения радиаторов отопления при однотрубной системе? Вам нужен байпас между вставками или нагревательные приборы можно подключать последовательно? Какие бывают ямки и диаметры подводки? Что из запорного клапана крепить на подводку? Попробуем ответить на эти вопросы.

    Ее Величество Ленинградка

    Это самый простой и, наверное, самый популярный.

    Чем она завоевала симпатию знатоков?

    • Чрезвычайно высокая отказоустойчивость. Если двухтрубные схемы могут обеспечить неравномерный нагрев отопительных приборов и даже заморозить на сильном морозе, то вызвать какие-то отклонения в стандартной работе Ленинградский может только осознанно.
      Винтовые клапаны винтовых клапанов, кожух или неправильная балансировка ни при каких обстоятельствах не приведут к остановке контура или отдельных его участков.
    • Простота исполнения. Спроектировать и смонтировать «Ленинградку» сможет даже дилетант: для понимания принципа ее работы достаточно минимума здравого смысла и пространственной фантазии.
    • Возможность работы как с принудительной циркуляцией, так и с естественной, за счет расширения нагретого теплоносителя.

    Рециркуляция: все же потребуются минимальные модификации для перехода с принудительной естественной циркуляцией.
    Гравитационная система включает ускоренный коллектор (вертикальный участок розлива) сразу после котла.
    Кроме того, между насосами насоса должен быть байпас диаметром, равным диаметру жидкости: он снизит гидравлическое сопротивление площадки до минимума.

    Радиаторы

    Выбор

    Начнем с того, какими должны быть отопительные приборы в автономном контуре. Для начала оценим условия, в которых у них есть свои функции:

    Как легко видеть, в требованиях автономных систем характеристики недорогих чугунных и алюминиевых секционных аккумуляторов складываются в требования автономных систем.Дорогие биметаллические изделия тут наглядны: их устойчивость к высоким давлениям и температурам не будет востребована.

    Next: Чугунные и алюминиевые профили сильно различаются по массе и внутреннему объему. На оба напрямую влияет инерционность системы обогрева — сколько времени потребуется для ее прогрева до рабочей температуры и последующего охлаждения.

    Щебень

    Дано: Помещение ищет розлива. В нем нужно обрезать отопительные приборы.Как это сделать?

    Единственно правильное соединение радиаторов отопления с однотрубной системой осуществляется параллельно розливу, без него, и уменьшению диаметра. Подчеркнем еще раз: между ковриками радиатора есть постоянно открытый байпас диаметром, равным диаметру заливки.

    Почему? Ведь, казалось бы, это должно снизить теплопередачу отопительных приборов, так как большая часть теплоносителя циркулирует по розливу?

    На практике падение температуры в любой точке радиатора относительно температуры розлива будет минимальным.

    Но зазор или уменьшение диаметра заливки создаст гораздо больше проблем, чем они решают:

    • Распилочные и последовательно подключаемые нагревательные приборы поставим на их самостоятельную регулировку. Любая дроссельная арматура будет регулировать проницаемость всего розлива.
    • Уменьшение диаметра даст увеличение гидравлического сопротивления контура, что неизбежно отразится на скорости циркуляции теплоносителя в гравитационном режиме при отключенном насосе.

    Это полезно: промежуточное решение можно установить на каждом байпасе шарового крана полной опасности.
    Такая схема не увеличит гидравлическое сопротивление розлива, но допустима только в том случае, если разбирающийся в ее устройстве человек будет обслуживаться системой.
    Достаточно перекрыть клапан на облицовке радиатора при закрытии байпаса — и весь контур будет сброшен.

    Подключение подкастов

    Подключение радиаторов отопления к однотрубной системе отопления может быть выполнено по одной из трех схем:

    1. Односторонняя сторона .Оба очка подключаются к паре пробок радиатора на одной (правой или левой) стороне нагревательного устройства.
    1. Двусторонний нижний : соединение выполняется через пару нижних стопоров слева и справа.
    2. Диагональ : Подвод входит в верхнюю и нижнюю трубки с противоположных сторон батареи.

    Каковы преимущества и недостатки каждой схемы?

    Односторонняя схема практична при небольшом количестве радиатора (до 7 секций).В этом случае все секции располагаются довольно равномерно. Но при количестве секций 10 и более на конце нагревательного устройства будет заметно холоднее подача.

    Подключение радиатора отопления к однотрубной системе снизу вниз обеспечивает циркуляцию теплоносителя через любое количество секций. Однако большая его часть в этом случае проходит через нижний коллектор; Верх секций нагревается в основном за счет теплопроводности их материала.

    Наконец, диагональное соединение радиатора отопления с однотрубной системой обеспечивает максимально возможную теплопередачу при любой длине радиатора.

    Размеры труб

    Принудительная циркуляция

    Если в системе установлен постоянно работающий циркуляционный насос При проектировании контура используются следующие условные проходы труб:

    • розлив — 25 мм;
    • гильза на длине радиатора на 10 секций — 15 мм;
    • подходит с радиатором длиной более 10 секций — 20 мм.

    Примечание: для стальной трубы Условный проход (DH) приблизительно соответствует внутреннему диаметру.Полимерные и металлополимерные трубы маркируются внешним диаметром; Как правило, это на ступеньку больше внутренней. Так, для полипропилена следует использовать диаметры 32, 20 и 25 соответственно.

    Естественная циркуляция

    Если контур рассчитан на работу в режиме естественной циркуляции, основная задача проектировщика — минимизировать его гидравлическое сопротивление. Как этого добиться?

    Инструкция не отличается сложностью:

    • с минимальной шероховатостью — металлопластик или полипропилен;
    • диаметр розлива увеличивается минимум до 40 миллиметров.

    Элементы обвязки

    Однотрубное соединение радиаторов отопления не требует их обязательной балансировки; Однако возможность отключения отдельных устройств и регулировки их теплоотдачи лучше предусмотреть.

    Оптимальный комплект запорно-регулирующей арматуры:

    • шаровой кран установлен на обратном вкладыше;
    • источник питания снабжен дроссельной заслонкой или термостатической головкой. Дроссель позволяет регулировать теплоотдачу вручную; Термоголовка автоматизирует регулировку, поддерживая постоянную температуру в помещении;
    • , если радиатор расположен над заливкой, в одной из его верхних пробок устанавливается воздухозаборник — кран Маевского.

    Заключение

    Надеемся, что информация, предложенная читателем, поможет ему в проектировании собственной системы отопления. Узнать больше о том, как подключаются радиаторы к однотрубной системе отопления, позволит видео в этой статье. Успехов!

    Заставляет решать массу вопросов, начиная от выбора схемы подключения и заканчивая подбором оборудования. Как подключить, чтобы обеспечить качественный и равномерный обогрев всех помещений? Для этого рассмотрим основные схемы подключения радиаторов отопления в частном доме.

    Однотрубная и двухтрубная схемы

    Выбор схемы подключения радиаторов зависит от площади отапливаемых помещений, а также от используемой системы трубопроводной разводки. Может быть однотрубным или двухтрубным:

    В двухтрубной системе отопления, в отличие от однотрубной, все радиаторы имеют одинаковую температуру и равномерно обогревают дом.

    • В однотрубных системах теплоноситель проходит через батареи последовательно;
    • В двухтрубных системах теплоноситель распределяется по батареям по индивидуальным отказам.

    Однотрубные системы принято использовать в зданиях небольшой площади. Они просты в установке и отличаются предельной простотой. Теплоноситель выходит из котла отопления подходит к первой батарее, проходит и уходит к следующей батарее. После прохождения последней батареи теплоноситель по прямой трубе направляется обратно в котел отопления.

    Очевидным преимуществом схемы является ее простота — не нужно делать изгибы, тратить на лишние трубы.Отопление дешевое, но не всегда эффективное. Все дело в том, что охлаждающая жидкость, проходя через аккумуляторы и отдавая в них тепло, остывает. И до последнего аккумулятора он дойдет до уже остывшего — в последнем помещении будет прохладно. Эта проблема решается установкой циркуляционного насоса, который заставит теплоноситель циркулировать быстрее.

    Двухтрубные системы построены таким образом, что каждая батарея подключается отдельной трубкой. По помещению проходит труба с горячим теплоносителем, от нее идут отводы к батареям.После выхода из батареи теплоноситель по другой трубе направляется обратно в котел. Преимущество этой системы в том, что все помещения будут равномерно обогреваться. — Будет тепло даже в самом длинном помещении.

    Недостатком двухтрубных систем является их сложность — нужно больше труб, больше трудозатрат. Также необходимо предусмотреть циркуляционный насос, так как естественная циркуляция здесь работать не будет. Кроме того, пользователи и специалисты отмечают снижение затрат на отопление — двухтрубные системы получаются более экономичными.

    Подключение радиаторов отопления в частном доме через индивидуальные краны, при использовании двухтрубной схемы поможет регулировать температуру в каждой комнате. В однотрубных системах это невозможно.

    Варианты подключения радиаторов отопления в частном доме

    Мы поговорили о способах прокладки труб в помещениях и выяснили, что наибольшей эффективностью обладают двухтрубные системы, так как они обеспечивают более равномерный прогрев всего здания. Если постройка небольшая, можно ограничиться однотрубной системой — будет дешевле.Теперь поговорим о том, как подключить радиаторы отопления в частном доме. Существуют следующие схемы:

    • Боковая схема;
    • Схема нижняя;
    • Нижний для двухтрубных систем;
    • Диагональ.

    Рассмотрим подробнее способы подключения радиаторов отопления в частном доме.

    Вид сбоку

    Боковая схема подключения часто используется в многоквартирных домах, когда теплоноситель спускается сверху вниз, проходя через радиаторы в квартирах.Для того, чтобы частично компенсировать кулер кулер, перемычка подключена. Боковыми способами подключаются радиаторы и в частных домах по двухтрубной схеме — теплоноситель подается сверху, после чего проходит через радиатор и спускается в обратную трубку.

    Иногда боковую схему называют односторонней — по сути, это одна и та же схема. Рекомендуется использовать при установке крупногабаритных отопительных батарей для обогрева помещений большой площади.

    Схема нижняя

    Рассматривая схемы подключения батарей отопления в частном доме, нельзя не упомянуть нижнюю схему.В нем теплоноситель подается снизу с одной стороны и идет с другой. Схема достаточно эффективная, но ориентирована на однотрубные системы с последовательным подключением радиаторов. В двухтрубных системах такое соединение практически не используется. Часто такую ​​схему подключения радиаторов называют седловой.

    Нижняя для двухтрубных систем

    Некоторые батареи отопления расположены так, что входы и выходы располагаются рядом (как правило, внизу).Такие батареи ориентированы на использование в двухтрубных системах отопления. Схема не лишена определенных недостатков, связанных с неравномерным нагревом. То есть самая дальняя часть батареи будет охлаждаться, чем остальная поверхность. Поэтому использование таких радиаторов не оправдано.

    Диагональная схема

    Диагональная схема подключения — одна из самых распространенных. Его главное преимущество — равномерное распределение нагретого теплоносителя по аккумулятору. Сама охлаждающая жидкость подается с правой верхней части и выводится через левую нижнюю часть (или наоборот).За счет того, что он идет по диагонали (и обязательно сверху вниз), обеспечивается равномерный прогрев всей батареи.

    Данная схема ориентирована на использование в двухтрубных системах. В однотрубных системах наличие лишнего изгиба приведет к увеличению гидравлического сопротивления.

    Выбор подходящей схемы

    Какая схема подключения радиаторов отопления подходит для тех или иных случаев? Если вы создаете в небольшом доме систему водяного или парового отопления, смело выбирайте однотрубную разводку с нижним подключением — другие способы здесь не подойдут.Такие системы отопления создаются в одноэтажных одно- и двухкомнатных домах, а также в малогабаритных загородных домах.

    Если вам необходимо организовать систему отопления в большом доме, следует выбрать двухтрубную схему. Для подключения батарей отопления можно использовать сразу две схемы:

    • Сбоку — Когда трубы отопления проходят сверху вниз и нужно подключить только одну батарею;
    • Диагональ — Рекомендуемая схема для многоквартирных домов Большая кв.В этом случае охлаждающая жидкость будет идти сверху одной стороны батареи и покидать нижнюю часть другой стороны.

    Что касается нижнего контура для двухтрубных систем, то он эффективен только тогда, когда трубы скрыты в полу. Но даже в этом случае рекомендуем использовать аккуратное диагональное соединение.

    Выбор системы и оборудования, порядок работы


    Проведение отопления в частном доме — серьезная комплексная задача, которая включает в себя множество этапов и работ.Это проектирование и выбор той или иной системы отопления, подбор оборудования и расходных материалов, закупочные и монтажные работы, тестовая опрессовка и настройка системы. Мы хотим рассказать вам, как правильно провести отопление в частном доме.

    Подготовительный этап

    Проектирование

    На подготовительном этапе необходимо решить самые частые и серьезные вопросы: рассчитать количество тепла, необходимого для отопления, определить тип системы, характер разводки охлаждающая жидкость, тип охлаждающей жидкости и многие другие важные проблемы.

    Здесь следует учесть все возможные нюансы, такие как:

    • Климатические особенности региона . Это средние и пиковые температурные показатели, направление и сила ветра, режим осадков и др .;
    • Характеристики ограждающих конструкций крыш и фундаментов, а также уровень теплоизоляции стен и герметичности дверей и окон;
    • Варианты бесперебойного питания . Перед отоплением в частном доме следует выяснить ситуацию на энергетическом рынке вашего региона, так как выбор и конфигурация всей системы отопления во многом зависит от вида используемого топлива;
    • Ожидаемый режим работы дома зимой .Эпизодический краткосрочный режим предъявляет несколько иные требования, чем постоянный;
    • На этапе проектирования необходимо рассмотреть и рассмотреть все возможности экономии средств и использования различных, в том числе альтернативных источников энергии.

    Важно!
    Проект подготовлен в соответствии с установленными стандартами СНиП и ГОСТ с учетом всех вышеперечисленных нюансов.
    Расчетами и графическим дизайном должен заниматься грамотный специалист с соответствующим образованием.

    Здесь мы хотим сделать несколько оговорок.

    Может прозвучат банальные вещи, но их нужно сказать:

    1. Проект — один из самых важных и ответственных этапов работы, а пренебрежение дизайном — лучший способ испортить все мероприятие в зачаточном состоянии;
    2. Большинство владельцев в первую очередь озабочены качеством монтажа, но не забывают, что самые дорогие и непоправимые ошибки — это ошибки проектирования;
    3. Если у вас нет технического образования и опыта в расчетах, то лучше доверить эту работу профессионалу.Если вы хотите работать самостоятельно — для этого есть много других возможностей. Экономия в этом случае рискованна и чревата серьезной потерей средств.

    Важно!
    Хорошо разработанный проект должен включать в себя полный расчет системы, спецификацию оборудования и материалов, графическую часть (общие и специальные чертежи, показывающие пути разводки радиатора и расположение устройств), пояснительную записку, оценка, перспективная схема.
    Титульный лист должен иметь печать проектной организации и подписи ответственных лиц.

    Выбор типа системы

    Выбор типа системы отопления — не менее важный этап, который можно отнести к проектированию. Мы определили этот этап, поскольку именно здесь возникает много вопросов.

    Итак, разберемся, какие системы отопления вообще бывают:

    • По роду разводки — однотрубная, двухтрубная и коллекторная .Первые дешевле и проще, но нагрев будет неравномерным и КПД ниже, вторые позволяют быстрее и равномернее нагревать площадь, а третьи являются наиболее эффективными, но также и наиболее сложными и дорогими;
    • По типу теплоносителя — водяной, паровой, воздушный, электрический . Как правило, в частных домах используют водопровод и / или электричество. Водные контуры всем нам знакомы, а электрические системы состоят из конвекторов и обогревателей различной конструкции;
    • По способу движения теплоносителя — с естественной или принудительной циркуляцией .Подавляющее большинство современных систем работают по принципу принудительной циркуляции, поскольку он намного эффективнее и экономичнее.

    Важно!
    Самый популярный и распространенный вариант — двухтрубная или коллекторная система с жидким теплоносителем и принудительной циркуляцией.
    Такой выбор продиктован рядом объективных причин.

    В качестве теплоносителя используйте водопроводную воду или антифриз. Использование антифриза повышает надежность работы и снижает коррозионную нагрузку на трубопровод, однако требует грамотного расчета параметров насоса и правильного выбора материалов для труб и отопительных приборов.

    Важно!
    Применение двухтрубных и позволяет регулировать подачу тепла на каждый отдельный контур или радиатор.
    Это дает возможность организовать гибкую и экономичную систему управления.

    Выбор материалов и оборудования

    Котлы

    Для системы водяного отопления использование бойлера обязательно. Котел — это электростанция, в которой сжигается топливо для нагрева теплоносителя.

    На современном рынке представлены котлы следующих типов:

    • Газовые.Использовать магистральный или сжиженный газ в баллонах;
    • Твердое топливо. Используются дрова, уголь, топливные брикеты, пеллеты, отходы деревообрабатывающей промышленности, торф, солома, валежник и др .;
    • Дизель. Использовать жидкие нефтепродукты — дизельное топливо, дизельное топливо, бензин, различные виды масел, мазут и др .;
    • Электро. Они работают от электричества, используют нагревательный или электродный принцип нагрева.

    Самые выгодные газовые котлы. Если ваш участок подключен к газопроводу, то ваш выбор очевиден: газ в несколько раз дешевле других видов топлива, его использование максимально удобно и эффективно.

    Газовое оборудование относительно недорогое, его установка также не вызывает затруднений, единственная проблема — необходимость разрешения и участия специалистов газовой службы при подключении агрегата к газопроводу.

    Если ваш дом не газифицирован, то стоит обратить внимание на твердотопливные котлы. Это вторые по цене агрегаты после работы на газе.

    Самый экономичный и удобный газогенераторный или пиролизный аппарат.Они позволяют отапливать дом на одной закладке дров около 8-10 часов, что избавляет от ночных дежурств в котельной в зимние холода.

    Недостатками твердотопливных устройств являются необходимость ручного управления, ручная подача топлива, ручная очистка камеры сгорания и дымохода. Также понадобится сухое помещение для хранения дров, доставки дров на объект и меры пожарной безопасности.

    Электрокотлы самые удобные и технологичные; они позволяют полностью автоматизировать вашу работу.К тому же они безопасны, экологически чисты, не образуют золы, сажи, дыма и других отходов. Недостаток — очень высокая цена на электроэнергию.

    Дизельные установки являются самыми дорогими в эксплуатации, поскольку стоимость углеводородной энергии чрезвычайно высока. Также следует учитывать стоимость доставки, хранения и подачи топлива в бак котла. Отопление дизельным топливом — самый дорогой и нерациональный вид организации отопления жилья.

    Трубы и радиаторы

    Когда у нас есть проект, по которому мы выбрали отопительный котел, мы можем приступить к выбору отопительных приборов и труб, по которым будет циркулировать горячая вода.

    Самые распространенные и распространенные стальные водопроводные трубы. О них сказано достаточно, напомним только, что они прочные, надежные, но боятся коррозии, зарастают отложениями и сложны в установке.

    Если вы планируете проводить отопление в частном доме своими руками, стоит обратить внимание на пластиковые трубы.Эти материалы просты в установке, легки по весу и не подвержены коррозии.

    Самыми популярными трубами являются полипропилен и сшитый полиэтилен, последний считается более надежным и лучшим, но и стоимость их значительно выше. Монтаж стыков осуществляется пайкой или холодным прессованием, что намного дешевле и проще сделать своими руками, чем сварка стальных или медных труб.

    Также следует отметить возможность разводки труб под полом, за плинтусом, внутри стен в воротах и ​​т. Д.Изделия из сшитого полиэтилена можно гнуть и облицовывать кирпичом без смотровых люков. Современные модификации пластиковых труб полностью подходят для эксплуатации в системах отопления.

    Важно!
    При выборе пластиковых труб обязательно уточняйте, что вам нужны трубы для отопления.
    Отличаются наличием арматуры, составом и структурой, предназначены для транспортировки горячих веществ под определенным давлением.

    Отопительные приборы для водопровода представлены несколькими типами:

    • Чугунные или стальные радиаторные батареи;
    • Стальные плоские панели;
    • Алюминиевые или биметаллические трубчатые конвекторы.

    Батареи отличаются высокой надежностью и хорошими характеристиками. Они наиболее широко распространены и знакомы каждому, кто хоть раз заходил в советскую городскую квартиру.

    Панели, сваренные из листовой стали, — наименее эффективный и надежный вид. Они показывают довольно низкую производительность и быстро приходят в негодность из-за коррозии и дефектов конструкции.

    Конвекторы из алюминия или комбинации алюминия и антикоррозийной стали являются одними из самых качественных и эффективных отопительных приборов.

    Модели из чистого алюминия подходят для небольших локальных систем с высококачественной охлаждающей жидкостью и хорошо функционирующей системой. Для условий централизованной подачи или высоких нагрузок следует покупать биметаллический вариант.

    Важно!
    При выборе биметаллических устройств важно найти оригинальные изделия известных фирм.
    Если технология не удалась, либо используются некачественные материалы, то эксплуатировать такие батареи опасно.

    Заключение

    Строительство системы отопления — сложная многоэтапная задача, и от качества работ на каждом этапе зависит успех всего мероприятия. Мы рассмотрели общую процедуру, если вас интересуют подробности — вы можете найти все необходимые материалы на нашем сайте, включая видео и пошаговые инструкции.


    Как сделать отопление в частном доме своими руками? Мы рассмотрим несколько схем отопления, основными преимуществами которых являются невысокая стоимость реализации и максимальная простота монтажа.

    Конечно, при этом эксплуатационные расходы должны быть как можно ниже.

    Воздушное отопление

    Что это такое

    Традиционно воздушное отопление относится к распределению горячего воздуха с помощью изолированных рукавов от одного источника тепла. Мы расширим определение в рамках статьи и исключительно для себя: в этом разделе мы рассмотрим схемы, не требующие использования и разводки дома с трубами теплоносителя.

    Что выигрываем

    • Электропроводка отопления в частном доме намного дешевле .Радиаторы и трубы не так уж и дешевы; на фоне стоимости системы отопления (даже если монтировать самостоятельно) разводка рукавов воздуховода будет стоить сущие копейки.
    • позволяет использовать более дешевый источник тепла. Для сравнения: печь «Булерьян» мощностью 12 киловатт можно купить за 14–16 тысяч рублей. Твердотопливный котел такой же мощности будет стоить минимум вдвое дороже.
    • Избавимся от главной жуткой истории водяного отопления — вероятности размораживания системы, когда в доме остынет ниже нуля.Если нет контура с теплоносителем — дом можно смело оставлять без отопления на неограниченное время.

    Обратите внимание: конечно, есть охлаждающие жидкости с низкой температурой замерзания. Однако они довольно дорогие; кроме того, некоторые из них (в частности, этиленгликоль) очень токсичны.

    • Воздушное отопление легко совместить с вентиляцией. В этом случае дизайн помещения не испортит ни один отопительный прибор и ни одна труба. Кроме того, как мы увидим, в некоторых случаях можно вообще использовать точечные источники тепла, не требующие прокладки магистралей.

    Варианты реализации

    Котел воздушного отопления

    Что станет источником тепла, зависит от того, есть ли в вашем распоряжении магистральный газ. В настоящее время это самый дешевый источник тепла. Цена на отопление дома площадью около 200 квадратных метров в месяц в этом случае составит всего около 2,5 — 3 тысячи рублей.

    Второе дешевое место — дрова. На третьем — уголь. Если ваш выбор — дрова, то использование пресловутого булерьяна оптимально: очень легко отвести горячий воздух из трубчатых теплообменников, окружающих топку.

    При большой площади дома или наличии участков воздуховодов с отрицательным уклоном применение принудительной циркуляции воздуха обязательно. Котлы воздушного отопления обычно комплектуются стандартными вентиляторами; если использовать булерьян или его кустарный аналог, обычные канальные вентиляторы проще всего установить на дне топки для подачи воздуха.

    Рекомендация связана с тем, что пластиковые вентиляторы просто не рассчитаны на температуру горячего воздуха на выходе из теплообменника: она может достигать 120 ° C при естественной циркуляции.Диммер не будет мешать питанию вентилятора: с его помощью вы можете регулировать поток воздуха таким образом, чтобы достичь приемлемой и безопасной температуры.

    Если нужно отапливать помещение с небольшим количеством внутренних перегородок, отопление в частном доме будет совершенно простым: печь или котел воздушного отопления могут обогреть всю его площадь за счет естественной конвекции. Нет необходимости в маршрутизации воздуха.

    Обратите внимание: установленный на первом этаже котел вполне способен прогреть утепленный чердак, если к нему ведет достаточно широкая внутренняя лестница.
    Воздух поднимется естественным образом.
    Вытяжная вентиляция (естественная или принудительная) в этом случае может производиться только на втором этаже.

    На фото — котел воздушного отопления со снятой крышкой.

    Газовые конвекторы

    Еще одно отличное решение, если в доме мало изолированных друг от друга комнат и в вашем распоряжении магистральный газ — установка.

    Что это такое? Компактная газовая горелка, которая использует воздух с улицы и отводит туда продукты сгорания.Воздух в помещении нагревается стальным, чугунным или медным теплообменником.

    Тепловая мощность типового конвектора составляет от 1,5 до 6 киловатт, что вполне достаточно для обогрева помещения разумных размеров.

    Установка довольно проста:

    • Газ ведется в помещение . Самое простое решение — кислородный шланг в пустотелом плинтусе; для электромонтажа также можно использовать достаточное количество кабелей.
    • В наружной стене просверливается отверстие под коаксиальный воздуховод с коронкой .
    • Фактически отображает трубу для отбора проб воздуха и вывода продуктов сгорания . На него снаружи монтируется решетка-диффузор.
    • Сам конвектор подвешивается на стену . Рекомендуется дополнительно защитить горючую стену оцинкованным листом, но это всего лишь рекомендация, а не обязательная мера безопасности.

    Аппараты оснащены простым реле с термопарой, которое прекращает подачу газа при потухании горелки.Стоимость устройств этого типа всего от 6000 рублей, что соответствует цене биметаллического радиатора с аналогичным тепловыделением.

    Как отапливать загородный дом, где нет магистрального газа? Все просто: те же газовые конвекторы отлично работают на сжиженном газе, с баллонами.

    Конечно, стоит учесть два нюанса:

    1. Киловатт-час тепла, полученного при сжигании баллонного газа, будет стоить значительно дороже, чем при использовании газопровода.Однако при отоплении любым масляным радиатором или электрическим конвектором такая схема все же выигрывает по КПД.
    2. Баллон, расположенный в комнате, лучше спрятать в нише или навесном шкафу. Просто из эстетических соображений.

    Электричество

    Конечно, электрическое отопление можно использовать как для воздушного, так и для водяного отопления, о чем мы поговорим позже. Однако мы намеренно вынесем его в отдельный раздел, потому что хотим затронуть не совсем традиционный подход к отоплению электричеством.Тепловые пушки и электрокотлы останутся вне нашего внимания.

    Сравнительно недавно стали получать распространение системы электрического отопления, которые позволяют значительно снизить затраты на отопление. Если в вашем распоряжении достаточно электроэнергии, вы можете воспользоваться одним из предложенных решений.

    Пленочные теплые полы

    Это диэлектрическая пленка, покрытая токопроводящими дорожками из меди. Две медные шины по краям полотна соединены большим количеством тонких дорожек, напыленных на пленку с высоким электрическим сопротивлением.Необходимо подать питание на контактные клеммы — и пленка начинает нагреваться.

    Типовая электрическая мощность от 150 до 220 Вт на квадратный метр. Понятно, что для нагрева эта мощность избыточна; он нужен только для быстрого прогрева напольного покрытия. Регулировка температуры осуществляется внешним терморегулятором; благодаря ему реальная средняя потребляемая мощность не превышает 60 Вт на м2.

    Как мы экономим? Как и любой теплый пол, эта пленка нагревает воздух именно там, где требуется тепло — над полом.В верхней части комнаты температура будет намного ниже; средняя температура в помещении также упадет. Простое снижение средней температуры на 2 градуса обеспечивает примерно 20-процентную экономию тепла.

    Пленка выгодно отличается от водяных полов и нагревательных матов тем, что ее можно укладывать не в стяжку, а непосредственно под финальное покрытие — линолеум или ламинат.

    Инфракрасный обогрев

    Инфракрасные обогреватели — вольфрамовые спирали в кварцевых трубках или относительно низкотемпературные (70-90C) керамические панели также могут служить нагревательными приборами.

    Большая часть тепла от нагревателей передается не за счет конвекции, а за счет теплового излучения. Он нагревает все предметы в полушарии, к которой повернуто устройство.

    Что мы получаем в результате?

    • При потолочном монтаже распределение тепла идентично. теплый пол: и пол, и все горизонтальные поверхности нагревают и нагревают воздух. Под потолком, где не нужно тепло — холодная зона.
    • Кроме того, в непосредственной близости от устройства кожа человека также ощущает тепло.Ощущение отнюдь не субъективное: тело также нагревается лучистым теплом.

    В результате температуру в помещении при сохранении комфорта жителей можно снизить до 15-16 градусов. Как это влияет на потребление энергии, уже сказано.

    Как провести отопление в частном доме, если вы выбрали инфракрасное отопление? Все просто. Инфракрасные обогреватели устанавливаются таким образом, чтобы покрыть излучением всю жилую площадь.

    Требования к электропроводке стандартные: не более 15 А на квадратный миллиметр сечения.

    Совет: лучше начинать с 8 ампер на квадратный миллиметр. В этом случае проводка гарантированно не прогревается при пиковых нагрузках.

    Кондиционер

    Если предыдущие два способа использования электроэнергии дают выигрыш по сравнению с электрокотлами на два-три десятка процентов, то отопление тепловыми насосами уже в 3-4 раза экономичнее. Секрет прост: электричество расходуется не на выработку тепла, а на его транспортировку из низкопотенциального источника — почвы, воды или воздуха.

    Тепловые насосы, однако, довольно дороги, и мы договорились обсудить малобюджетные системы отопления в рамках статьи. Но давайте запомним одну очевидную вещь: обычный бытовой кондиционер — это ведь простейший тепловой насос, работающий по схеме воздух-воздух!

    Конечно, кондиционирование отопления имеет ряд ограничений:

    • Если комнаты изолированные, то в каждой из них нужно будет смонтировать кондиционер.
    • Решение только для зоны с теплым климатом.Лучшие модели инверторных кондиционеров приемлемой стоимости способны работать при -25; самая большая при -10 — 15 градусах.
    • Тепловыделение на ватт потребляемой мощности снижается при понижении температуры наружного воздуха.

    При уличной температуре -6 в доме поддерживались вполне комфортные 20С. Среднемесячная стоимость электроэнергии составляет примерно 800-1500 рублей в зависимости от погоды. Место проведения — Крым, Украина.

    Водяное отопление

    Как провести отопление в частном доме, если ваш выбор — классическая система водяного отопления?

    • Наиболее экономичными в порядке убывания являются газовые конденсационные, традиционные газовые и твердотопливные котлы.
    • Для автономного отопления идеально подходят трубы из армированного полипропилена для последовательной разводки и трубы из сшитого полиэтилена для излучения.
    • Идеальные обогреватели — это недорогие и отлично греющие алюминиевые радиаторы.
    • Система отопления оснащена группой безопасности — манометром, расширительным баком и предохранительным клапаном. монтируется вдоль теплоносителя перед котлом.
    • Для одноэтажного дома оптимальна Ленинградка — петлевое кольцо по периметру дома, параллельно которому срезаются радиаторы.Как провести отопление в двухэтажном доме? Подача корма разведена по контуру второго этажа, обратка — по первому. Радиаторы подключаются к соединяющим их стоякам.

    Внимание: при такой схеме балансировка (выравнивание температуры стояков) дросселями обязательна.

    • Автоматический воздухоотводчик установлен в верхней части контура.

    Вывод

    Как известно, в рамках статьи мы описали далеко не все варианты реализации бюджетного отопления.Хотите узнать больше? Информацию можно найти в видео, прикрепленном к статье.

    Как провести отопление в частном доме: теория и практика

    Как бы хорошо не утеплился дом, в наших климатических условиях без искусственного отопления не обойтись. Ведь зимой в любом случае будут теплопотери, и их нужно восполнять. Жильцам многоквартирных домов особо ничего выбирать не приходится, там отопление обычно «включено» и мало что можно изменить.Но в частном секторе проблемы проектирования и внедрения системы отопления возлагаются на домовладельца. Именно владелец будет заниматься ее управлением и обслуживанием. С одной стороны, это обуза: даже если будут приглашены специалисты, придется разобраться, как провести отопление в частном доме, как укомплектована и функционирует система. Но также очевидно, что есть огромный плюс, ведь застройщик сам выбирает наиболее подходящий для своих условий вариант: вид топлива, отопительный прибор, способ проводки.

    Принцип работы системы водяного отопления

    Есть системы, в которых воздух действует как теплоноситель или нагревается непосредственно в помещении. Речь пойдет о конструкциях, в которых используется жидкий теплоноситель (чаще всего вода), поскольку их отдает предпочтение подавляющее большинство наших соотечественников. Принцип работы довольно прост: котел нагревает воду, вода движется по замкнутому контуру из труб, через поверхность радиаторов отдает тепловую энергию воздуху в комнатах, вода охлаждается и снова попадает в бойлер — цикл повторяется много раз.

    Циркуляция — основа водяного отопления

    Конструкция водяного отопления

    Все системы жидкостного отопления имеют аналогичный набор элементов:

    1. Нагревательное устройство. Обычно это бойлер. Но и из кирпича можно построить дровяную печь с водяной рубашкой или камин с теплообменником. Топливо для теплогенератора может использовать кто угодно, от электричества до дизельного топлива (в основном все зависит от его доступности для конкретного объекта).Если есть возможность подключения к магистральному газу, это будет лучший вариант по соотношению цена / практичность.
    2. Отопительное оборудование. Чаще всего используют радиаторы (чугун, алюминий, биметалл). Во многих случаях достаточно удачным решением станет создание водяного теплого пола. Также можно провести отопление в частном доме с помощью конвекторов, которые питаются от водопровода.

    Полы с подогревом и радиаторы без проблем «уживаются» в одной системе отопления.

  • Трубопровод в виде петли для транспортировки теплоносителя. Существует множество схем прокладки труб, выбор зависит от общих конструктивных факторов и общей конструкции системы отопления.
  • Дополнительное оборудование. Циркуляционные насосы используются для перекачивания воды в трубы. Запорно-регулирующая арматура (краны, вентили, термоголовки) позволяет сбалансировать теплопередачу, эффективно распределять тепло по дому. Расширительные баки необходимы для сброса избыточного давления в случае необходимости.В закрытых системах для регулирования давления используются предохранительные клапаны.
  • Характер циркуляции теплоносителя

    Жидкость в системе отопления может циркулировать естественным образом или с принудительной циркуляцией. Оба метода имеют свои достоинства и недостатки, их выбор существенно влияет на функциональность системы:

    • Принудительная циркуляция осуществляется электронасосом, который монтируется на обратном трубопроводе или подающем. Повышенное давление в закрытой системе позволяет отапливать большие дома, в том числе несколько уровней, при этом температурный режим регулировать будет очень просто.
    • Естественная циркуляция (гравитационная система) возникает из-за того, что нагретая и охлаждаемая вода различается по плотности. Это открытые системы с нормальным давлением, электрически зависимые устройства здесь не используются. Такой вариант хорошо подходит, если электроснабжение в поселке нестабильное или отсутствует.

    Гравитационные системы часто дополняются циркуляционным насосом, подключенным через байпас (параллельно). Так получают эффективное универсальное отопление, которое в случае отключения электроэнергии в коттедже тоже сработает

    Особенности установки отопления в частном доме

    Так как проводить отопление в доме всегда сложно, нельзя начинать без проектирования.Схемы и планы на бумаге — это только видимая часть айсберга, осязаемый результат труда инженера. Чтобы отопление было эффективным, необходимо точно определить количество тепла, которое дом потеряет зимой. Затем разрабатываются эскизные варианты системы и производятся гидравлические расчеты, которые помогут правильно выбрать оборудование, выбрать сечение трубы и способ подключения. Естественно, такие проблемы должны озадачить специалистов, а застройщик в это время может заняться другими вопросами, например, получить разрешение на ввод в газопровод.

    Грамотный расчет поможет рационально распределить тепловые характеристики котла по всем помещениям. Всегда учитываются показатели местного гидравлического сопротивления и расхода теплоносителя

    Что нужно для подключения газового котла

    Требуемая мощность нагревательного устройства определяется на этапе проектирования. Котел должен обеспечивать достаточно тепла, чтобы компенсировать его потерю через ограждающую конструкцию здания. Ориентируйтесь на показатель 1 кВт мощности на каждые десять квадратных метров здания в условиях средней полосы Российской Федерации.Конечно, речь идет о доме с хорошей теплоизоляцией.

    Примечание! Котлы могут обеспечивать не только отопление помещений, но и обеспечивать горячую воду для бытовых нужд. Выходов два: либо купить двухконтурный прибор, либо установить накопитель косвенного нагрева в системе с одноконтурным котлом.

    Бак косвенного нагрева не имеет нагревательных элементов, температура воды повышается за счет змеевика-теплообменника, подключенного к нагревателю.

    В частных домах под отопительные приборы при необходимости оборудуют отдельное помещение — котельную, где, помимо теплогенератора, располагаются и вспомогательные элементы. Это может быть особенно актуально, если конфигурация отопления предполагает наличие напольного котла, который для нормальной циркуляции в гравитационной системе при размещении на первом этаже необходимо установить в яме. Отметим, что современные настенные модели компактны и красивы, их можно установить в любом помещении, например, на кухне.

    Для подключения газового котла необходимо позаботиться о подаче к нему электроэнергии и водопровода (холодоснабжение, отходящий отвод ГВС). Естественно, где-то рядом уже должна быть газовая труба с краном на выходе. Что касается дымохода, то необязательно проводить трубу через потолок на крышу; для газовых котлов с турбонаддувом можно использовать коаксиальный дымоход, проходящий через внешнюю стену.

    Примечание! В помещении, где находится котел, необходимо установить датчик утечки газа.

    Как установить трубопроводы

    Трубы соединяют радиаторы с котлами, как правило, мы можем наблюдать некое подобие дерева, где основной контур, как ствол, выполнен с большим диаметром, а от него к радиаторам для подключения идут более тонкие трубы. В сложных системах могут использоваться трубы 3–4 разного диаметра, что позволяет подавать теплоноситель в оптимальном количестве в разные части системы при одновременной экономии материалов и энергии — в процессе эксплуатации.

    На данной схеме обозначена градация диаметров, обычная для частных домов

    Выбор материала для труб отопления

    Трубопроводы металлические отличаются прочностью и стабильностью линейных размеров при нагреве. Обычная сталь в последнее время использовалась редко, потому что она слишком подвержена коррозии и в таких трубах быстро накапливаются отложения. Нержавеющая сталь и медь на порядок практичнее, но разработчиков по понятным причинам отпугивает дороговизна материалов, а также сложная технология сборки таких трубопроводов.

    Полимерные трубы монтировать намного проще, во многом из-за этого особой популярностью стал полипропилен, который паять научились практически все домашние мастера. Трубы из сшитого полиэтилена собираются на пресс-фитингах, для этого необходимо специальное дорогостоящее оборудование, но его можно взять в аренду — сама технология не сложная. По физическим свойствам нечто среднее между образцами металла и полимера представляет собой металлопластиковую трубу, которая собирается на резьбовых соединениях.

    Для соединения труб из сшитого полиэтилена потребуются тиски для опрессовки фитинга и хомуты для развальцовки трубы

    Пластиковые трубы дешевле металлических, они более прочные и имеют меньшее гидравлическое сопротивление. Среди недостатков — большее тепловое расширение полимеров, опасность механического повреждения.

    Примечание! Для создания систем отопления необходимо использовать полипропиленовые трубы с внутренним армированием. Это может быть дополнительная оболочка из фольги (перед пайкой она снимается по краям) или внутренний слой из стекловолокна.

    Несколько способов провести трубы отопления в коттедже

    Первое, что нужно выбрать, это наличие / отсутствие отдельной подачи и возврата. По этому принципу различают эти типы:

    • Двухтрубное отопление имеет раздельную подающую и отдельную обратную трубу. Радиаторы здесь легко регулируются и независимы друг от друга, система хорошо справляется со своими задачами в доме любого размера.
    • Однотрубный обогреватель имеет только одно кольцо (выполняет функции как обратного, так и подающего).Он несколько дешевле, но использовать его желательно только в небольших домах, где мало отопительных приборов. Главный потребительский недостаток таких конфигураций — последний радиатор заметно холоднее первого.

    В двухтрубных системах каждый радиатор питается от держателя примерно одинаковой температуры

    Трубопроводы отопления могут проходить как по полу (например, в стяжке или между бревнами), так и в зоне перекрытия (в том числе на чердаке).Если собрать отопление аккуратно, то трубы будут хорошо смотреться, даже если они проложены открыто по стенам.

    В частных домах практически всегда реализуется горизонтальная разводка. Вертикальные схемы с верхним заполнением (подводящая труба, выходящая из котла, поднимается и тянется вверху здания), где есть стояки, можно использовать в коттеджах на нескольких уровнях, но они требуют больших капитальных вложений.

    Отопительные приборы в системе отопления частного дома

    По традиции для теплопередачи используются радиаторы, которые обычно устанавливаются под окнами.Здесь они взаимодействуют с холодным воздухом, спускающимся из оконных проемов, и создают конвективное движение воздушных масс.

    В зависимости от способа привязки КПД радиатора будет варьироваться

    Чем больше площадь поверхности радиатора, тем больше тепла он может отдать. Собрав радиатор из разного количества секций, мы можем изготовить отопительный прибор необходимой мощности. Но производительность аккумулятора зависит еще и от материала, например, наиболее производительными считаются модели из алюминия и биметалла.

    Примечание! Для регулирования теплоотдачи радиаторы оборудуют специальными устройствами. Им можно управлять вручную, но есть и автоматические устройства, которые изменяют интенсивность воздуховода, реагируя на температуру воздуха в помещении.

    Есть несколько вариантов обвязки радиаторов. Если в основном используется боковой подвод, если необходимо провести отопление в квартире со стояками, то диагональное и нижнее подключения более характерны для частного сектора, где распространена горизонтальная разводка.Диагональная обвязка хорошо зарекомендовала себя с большими батареями. Нижний наименее эффективен среди других видов, но в закрытых системах с циркуляционным насосом работает хорошо и, к тому же, наиболее удобен для установки.

    Примечание! Если выбрана однотрубная система отопления, то она будет намного эффективнее и функциональнее, если радиаторы будут подключены параллельно трубопроводу. Это единственный способ сбалансировать систему.

    Чтобы реализовать параллельное соединение, оставьте часть основного кольца, которая будет пропускать охлаждающую жидкость, даже если краны на нагревателе полностью закрыты

    О том, как правильно провести отопление в частном доме, можно говорить долго, но все же многие важные нюансы останутся в тени.Между тем цена ошибки здесь слишком высока, а мелочей просто не существует. Поэтому мы настоятельно рекомендуем максимально использовать помощь профессионалов, особенно в отношении дизайна и обвязки оборудования.

    : Схема отопления частного дома своими руками

    http://teploguru.ru

    Отопление дровяного дома водяным контуром. Принцип работы и характеристика отопительных печей с водяным контуром

    Люди научились топить дом огнем еще в каменном веке.Русская печь попала к нам намного позже. Однако эта технология прочно укоренилась и популярна по сей день. Львиная доля частных домов работает на основе дровяного отопления. Но на современном этапе развития печного оборудования представляется возможным не только подавать тепло во все без исключения помещения, но и подавать в них горячую воду.


    Отопление загородных домов с водяным контуром осуществляется, как правило, на участках со сложной системой газификации.Но и там некоторые хозяева оставляют печь в качестве резервного или дополнительного источника тепла.

    Сорта

    Изначально любое печное отопление дома делится на:

    1. традиционный, где нагрев происходит за счет стенок печи, за счет теплового излучения и конвекции воздуха;

    2. с водяным контуром, когда помимо стандартного отопления тепло поступает от радиаторов, подключенных к теплообменнику.

    Традиционные духовые шкафы отличаются разнообразием конструкций и моделей.Но обычно такой вид подходит для дома площадью до 100 кв. В противном случае хозяевам придется соорудить несколько отопительных приборов для качественного обогрева помещения. Второй вариант с контуром предпочтительнее для частных домов большей площади. Таким образом, отопление будет осуществляться даже для самых удаленных помещений.

    В зависимости от материала, из которого изготовлены печи, может быть:

    • металл — из чугуна или стального сплава — компактный, мощный, быстро нагревается, но одинаково быстро остывает;
    • Кирпич

    • — конструкции большего размера, доступные для сборки своими руками, дольше нагреваются, но и дольше сохраняют тепло.

    По способу сжигания выделяют следующие группы:

    Функционально печей с водяным контуром для частного дома найдено:

    • отопление;
    • с варочной панелью;
    • печи-камины.

    Особенности системы отопления

    По своей сути водогрейная печь напоминает твердотопливный котел, с одним отличием: кроме накаливания элементов теплоносителя, обогреваются стенки каналов с дымовыми газами, участвующими в обогреве помещения.Отсюда теплообменник и радиаторы будут отдавать тепло во время топки, а нагретая поверхность корпуса — после.

    Конструкция водяного отопления прижилась не только в частных домах, но и вполне пригодна для использования на даче, благодаря своей экономичности, простоте использования и эффективной эксплуатации. Покупка заводского оборудования, такого как бойлер, обойдется намного дороже печи с контуром в системе водяного отопления. Таким образом, это хороший вариант при небольшом бюджете. Особенно если есть возможность закупить древесные отходы на топливо, это повлечет за собой дополнительную экономию.Особый интерес представляют печи с варочной панелью. Они послужат не только нагревательным устройством, но и средством для приготовления пищи.

    Печь для отопления дома с контуром должна быть оборудована системой естественной и принудительной циркуляции, повышающей КПД всего устройства на 20-30%. Однако стоит продумать схему переключения одного вида потока на другой, например, при аварийном отключении электричества. Для этого циркуляционный насос устанавливается параллельно подающему и обратному патрубкам с участием байпаса.Это обеспечивает быструю смену режимов путем открытия или закрытия крана.

    Форма теплообменника различается для разных опций. Делают его, как правило, из стальных или других толстостенных труб. Чаще используется сталь из-за простоты использования и периодической очистки. Регистр должен проводить максимально возможный нагрев и не препятствовать равномерной циркуляции воды. Схема может быть установлена ​​как в отопительной, так и в отопительно-варочной плите. При этом технология кладки кирпича в обоих случаях не имеет существенных отличий.

    Конструктивное отличие топки от схемы — увеличенные размеры топки, благодаря чему в нее легко помещается змеевик и полная закладка. Если конструкция подразумевает расположение теплообменника в другой части оборудования, то камера остается стандартной.

    Отдельно стоит упомянуть топку с водяным контуром длительного горения. В таком оборудовании нет штатной топки, нагрев осуществляется медленным тлением и преобразованием дыма за счет горения в тепловую энергию в камере газогенератора.

    Обзор печей пиролизного типа выявил ряд их преимуществ перед аналогами:

    1. быстро нагреваются, обогревая все помещения;

    2. одна вкладка обеспечивает длительную автономную работу системы, а значит и экономичный расход топлива;

    3. простая схема работы;

    4. Может работать на любом топливном материале.

    На сегодняшний день существует несколько схем установки печки с цепью:

    • приобрести готовый вариант и смонтировать теплообменник для нагрева воды или подключить к существующей системе;
    • вызвать топочные дела мастера и собрать необходимую конструкцию по готовой схеме;
    • самостоятельно интегрируйте водяной контур в кирпичную печь.

    Обзор модели

    Сегодня многие компании, как отечественные, так и зарубежные, производят отопительное оборудование с водяным контуром, адаптированным к нашим климатическим условиям. Все они имеют одинаковый принцип работы, отличаются только тонкостями конструкции, наличием дополнительных устройств, таких как варочная поверхность или бак для нагрева воды, и вырабатываемой мощностью.

    О наиболее актуальных современных моделях печей речь пойдет дальше:

    1. Водогрейный котел Breneran Aquaten представляет собой цельную стальную конструкцию, покрытую термостойкой краской.У него полые стенки, в пространство внутри которого перед запуском заливается вода или теплоноситель. Оттуда во время работы жидкость циркулирует в системе — горячая покидает устройство и разливается по трубам к радиаторам, а холодная, отдавшая свое тепло, возвращается в котел.

    Установка состоит из двух камер: газификации и дожигания газов. В печь встроены два регулятора: на дверце — мощность, на дымоходе — регулятор-газификатор.Цельносварная конструкция с большим количеством трубопроводов обеспечивает принудительную конвекцию. Печка неприхотлива к топливу; одинаково эффективно работает с деревом, картоном и другими отходами деревообработки.

    2. La Nordica TermoIsotta от итальянского производителя — это чугунная печь элегантного дизайна с водяным нагревом. Оборудован варочной панелью с защитной крышкой для предотвращения загрязнения стен во время готовки. Широкоформатная дверца с огнеупорным самоочищающимся стеклом позволяет беспрепятственно наблюдать красоту пламени.Зольник удобно снабжен выдвижным ящиком для извлечения. Уровень эффективности 78,4%. Подходит для обогрева большой жилой площади.

    3. Печь-камин с водяным контуром. Бавария — образец европейского качества российского производства. Бюджетный вариант отопления малогабаритных загородных домов до 90 кв. Мощный, простой в установке и эксплуатации духовой шкаф с конвекционным контуром, отделанный декоративными керамическими вставками. В своей конструкции он имеет чугунную решетку и режим экономичного расхода топлива.Он оснащен чистой системой сгорания, которая надолго оставляет дверь прозрачной. Согласно описанию имеет длительный срок службы не менее 10 лет. Топка, выложенная шамотным кирпичом, изготовлена ​​из стали толщиной 6 мм, контур — 3 мм.

    4. Печь длительного горения с водяным контуром Meta производится в России по всем европейским технологическим стандартам. Это еще и универсальная каминная печь для небольшого дома. Эффективная и надежная система отопления.Оборудован регулируемым вторичным газовым зажиганием. Качественный стальной корпус печи снабжен дверцей с термостойким стеклом. В то же время, благодаря запатентованной технологии «прозрачное стекло» его прозрачность сохраняется; дверная ручка исправного устройства не нагревается. В качестве топлива в этом варианте предпочтительно использовать дрова или бурый уголь. Использование угля и его производных строго запрещено — это может повлечь за собой выход из строя оборудования.

    5.Печь с водяным контуром Hark хорошо подходит для масштабного загородного строительства. Благодаря оборудованию с духовым шкафом он позволяет одновременно с обогревом всех помещений в доме готовить самые разные блюда и разогревать пищу. Эффект камина здесь поддерживается большой стеклянной дверью и корпусом, украшенным панелями из мыльного камня. Печь оснащена принципиально простой конструкцией, что обеспечивает ее надежность, экономичность и безопасность. По отзывам потребителей, он быстро нагревается, но и долго сохраняет тепло даже после окончания топки.

    Принцип действия гидравлического контура следующий: вода, проходящая через специальный регистр, быстро нагревается, отдавая, таким образом, тепловую энергию радиаторам при циркуляции. Помимо отопления, машины Hark предназначены для горячего водоснабжения для бытовых и гигиенических нужд. Также они умеют кондиционировать воздух для создания комфортного микроклимата в помещениях, помогают сэкономить на электричестве и жидком топливе.

    6. Печь ЭдильКамин — пеллетная вариация с водяным контуром.Итальянская печь, выполненная в стиле классического камина с широкой топкой, оснащена стеклянной дверцей и корпусом, украшенным керамическими вставками. Помимо воздушного отопления, труба подачи тепла распределяет нагретую воду по радиаторам всего дома, а также подходит для подключения к системе теплого пола. Оборудование имеет встроенный режим отключения конвекции тепловой конвекции воздуха, циркуляционный насос, расширительный бачок, предохранительный клапан и передний вентилятор.

    Плюсы и минусы

    Использование системы отопления и водяного отопления в тандеме имеет ряд преимуществ:

    1.высокоэффективное отопление помещений;

    2. равномерное распределение тепла;

    3. Нет необходимости в дополнительных приборах — одна печь способна дать тепло всему дому, включая подвал и верхние этажи;

    4. Повышенный КПД (до 85%) при меньшем расходе топлива;

    5. умеренная стоимость оборудования и его обслуживания;

    6. Широкий ассортимент товаров для любых нужд и видов топлива;

    7. автономность подключения и удобство дальнейшей эксплуатации;

    8.возможность подключения параллельно с другими системами отопления;

    9. Отсутствие необходимости в использовании электроэнергии;

    10. Мобильность установки — оборудование можно разместить в любом месте частного дома.

    Из недостатков печей с водяным контуром стоит отметить:

    • отсутствие автоматической регулировки;
    • колебания температуры в топочном процессе;
    • дополнительных денежных затрат на установку системы отопления со всеми комплектующими;
    • необходимость специальных навыков для правильной разводки.

    Стоит подчеркнуть, что при использовании такого обогрева зимой есть риск замерзания воды в трубах при приостановке работы. Чтобы прекратить подобную ситуацию в коммуникациях, придется использовать антифриз, либо сливать воду через определенные промежутки времени в эксплуатации. Еще одна проблема может возникнуть летом, когда печь будет использовать для приготовления пищи с пустым теплообменником. В конечном итоге это приведет к выходу оборудования из строя.

    Еще одним важным моментом является правильная установка теплообменника для обеспечения достаточной циркуляции в системе.В этом случае «обратку» нужно разместить над низом радиаторов. А для того, чтобы улучшить скорость потока, на выходе из печи с подающим трубопроводом рекомендуется установить «неконтролируемый коллектор».

    Стоимость

    Цена на зарубежное оборудование существенно отличается от более дешевых отечественных аналогов. Купить печи заводского изготовления можно по ориентировочным ценам, указанным в таблице.

    Имя мощность, кВт Объем отапливаемого помещения, м3 Стоимость, руб.
    Печь Breneran Aquaten AOTV-14 тип 02 10 400 25 000
    Каминная печь Бавария с печью и теплообменником (PKP007) 9 260 25 000
    Каминная печь Meta Warta Aqua с печью 13 250 28 000
    La Nordica TermoIsotta DSA печь с водяным нагревом 15-19 430 202 500
    Печь с гидравлическим контуром Hark 57 WW 10 180 224 000
    EdilKamin Bijoux пеллетная печь с водяным контуром 15 390 355 000

    Отопительные печи с водяным контуром часто используются владельцами загородных домов, сельскими жителями и в тех населенных пунктах, где не предусмотрена газификация.Эта система отопления не требует закупки дорогих котлов промышленного производства.

    Такие печи — выгодный способ обогреть помещение твердым топливом. Система отопления с водяным контуром как нельзя лучше подходит для коттеджа, поскольку за короткий промежуток времени отапливает все комнаты, обеспечивает хозяев горячей водой и является украшением интерьера дома. Возможность регулирования температуры позволяет использовать такие печи в качестве основной системы отопления или вспомогательной.

    Водогрейная печь

    Эта система отопления сочетает в себе преимущества печного и водяного отопления.Так, при использовании обычной печи происходит неравномерное распределение тепла по комнате: вокруг печи жарко, но чем дальше от нее, тем прохладнее. В дальних углах комнаты воздух будет совершенно холодным. Водяное отопление включает в себя важную составляющую — теплообменник, который монтируется в топке топки или дымоходе. Благодаря этому тепло распределяется по помещению равномерно. Таким образом, хозяева могут обогревать несколько комнат в доме одновременно, а не ютиться в той, где установлена ​​«русская» печь.

    Система теплообмена, по которой движется горячая вода, представляет собой радиатор. Водяной контур превращает стандартную топку в твердотопливный котел. Однако, помимо нагрева воды, будут нагреваться также дымовые каналы и стенки печи (они также участвуют в обогреве помещения). Итак, в процессе обогрева тепло от регистра (котла) передается на радиатор, а затем тепло от корпуса передается в помещение.

    Цены на отопительные печи с водяным контуром

    Технические характеристики популярных моделей печей с водяным контуром

    В Интернете можно найти множество статей о том, как сделать своими руками отопительные печи с водяным контуром и установить их.Тогда почему заводские агрегаты так популярны и востребованы? Для начала отметим, что вы покупаете полностью готовую конструкцию с высокими показателями качества и степенью безопасности. Готовая модель имеет презентабельный внешний вид и небольшие размеры, ее несложно установить самостоятельно. Сегодня на рынке представлен большой выбор отопительных приборов по доступной стоимости. Понятно, что цена на печи зарубежных производителей (ЭдилКамин Аква, Харк, Кастор и др.) Выше отечественных (Бавария, Каракан, Бренеран-Акватен).И, конечно же, при покупке готовой модели вы получаете гарантию производителя.

    Выбирая печь для дома, обратите внимание на такие показатели:

    • мощность — от нее зависят габариты и вес печи. Если печь небольшая, то основание под нее строить не нужно. Но если мощность агрегата большая, то для такого тяжелого устройства понадобится отдельный постамент;
    • область, которую печь может нагреть. Итак, на 50 кубометров в загородном доме требуется печь на 2 кВт.

    Модели похожие на печь по изображению и подобию:

      Котлы

    • с водяным контуром — позволяют отапливать помещение площадью до 180 кв. м. В качестве топлива используются дрова. Такой стальной котел имеет встроенный электроагрегат, т.е. работает от электричества.
    • Камин

    • с водяным контуром — совмещает в себе функции классического камина и твердотопливного котла. Вода нагревается циркуляционными насосами. Их можно оборудовать плитой для приготовления пищи.

    Марка

    Технические характеристики

    Стоимость

    Производитель: Россия
    Мощность: 9 и 12 кВт (250 и 300 куб. М.)
    Теплообменник: 4, 6 кВт
    Масса: 131, 170 кг

    24000 руб., 40 000 руб.

    Страна Россия
    Мощность: 8-30 кВт
    Отапливаемое помещение: 160-900 куб.м
    Вес: 66-125 кг

    11500-25990 руб.

    Производитель: Италия
    Мощность: 9 и 14 кВт (260 и 340 куб. М.)
    Масса: 156, 255, 310 кг

    88 920 руб., 129870 руб., 133380 руб.

    Бренеран-Акватик

    Производитель: Россия
    Мощность: 11, 18, 27, 35 кВт (200-1000 куб.м)
    Масса: 150-350 кг

    22000-51200 руб.

    Производитель: Чехия
    Мощность: 7-12 кВт
    Отапливаемая площадь: 120-440 куб. м
    Вес: 160-245 кг

    111000-171000 руб.

    Страна: Германия
    Мощность: 8,4-14 кВт
    Вес: 164-424 кг

    233550-309225 руб.

    La Nordica TermoRossella Plus DSA

    Страна: Италия
    Мощность: 15.4-23,7 кВт
    Вес: 160-219 кг

    156000-237000 руб.

    Страна: Финляндия
    Мощность: 12-20 кВт
    Вес: 48-86 кг

    37000-83410 руб.

    Принцип действия

    Отопительные печи с водяным контуром изготавливаются из стали или чугуна. Предполагают работу под давлением пара. Котел устанавливается в топку топки и подключается к нему водяное отопление.Радиатор изготавливается из металлических труб или листовой стали толщиной 0,3-0,5 см. Стальной теплообменник более популярен, потому что его обслуживание несложно (стальные листы легко очищаются от продуктов сгорания), а циркуляция воды равномерная. Преимущество котлов из труб — большая площадь обогрева, а также возможность установить над трубами печку для приготовления пищи. Принцип действия такой системы отопления заключается в том, что нагретые газы проходят по каналам нагревательного бака и отдают тепло жидкости.Есть духовки с несколькими нагревательными баками. В первом баке нагревается вода, а во втором нагрев усиливается и образуется пар.

    Существует несколько типов отопительных печей с водяным контуром, работающих на торфе, древесине и другом твердом топливе:

    • чугун — обеспечивает высокий уровень теплоотдачи;
    • дерево — имеет более низкий уровень теплоотдачи, но комплектуется стальной топкой, которая более прочная и износостойкая;
    • Кирпич

    • — надежная система отопления, основным недостатком которой является то, что установка печи требует много времени и сил;
    • булерьян — цилиндрическая печь, работающая по принципу гниения.

    Печь чугунная

    Такая модель выдерживает резкие перепады температур, а также имеет более длительный срок службы, чем стальные аналоги. Таким образом, накопление тепла на 8% больше. В чугунную печь вмонтирована «водяная рубашка» из стальных профилей. На каждой из 4-х ножек такой печи есть винт, позволяющий регулировать устройство, т.е. выравнивать его при установке печи. Благодаря индивидуальной подгонке к двери печь непроницаема. Чугунная печь — находка для тех, кто хочет обогреть всего одну комнату.В этом случае радиаторы не нужны, ведь выделяемое топкой тепло равномерно распределяется по помещению.

    Дровяная печь

    Это стальная конструкция, между стенками которой проходят котельные трубы. По ним циркулирует около 40 литров охлаждающей жидкости. Нагревание происходит в результате сгорания твердого топлива и выделения энергии. Выбирая систему отопления для своего дома, важно учитывать мощность печи. Этот показатель зависит от габаритов камеры сгорания.Мощность топки тем выше, чем больше топлива помещается в камеру. Расчет мощности ведется по следующей формуле: на обогрев 10 квадратных метров уходит 1 кВт мощности. м. предпосылки.

    Кирпичная печь

    Печи из кирпича при минимальных затратах позволяют обогреть до 100 кв. м. область. В этом случае достигается оптимальный температурный уровень в помещении. Водяная печь для обжига кирпича работает по тому же принципу, что и твердотопливный котел. Отличие в том, что в кирпичной печи нагреваются все «участники» отопления помещения: жидкость, стены и дымовые каналы.В процессе горения тепло передается радиаторам, при этом сама плита излучает тепло буквально до тех пор, пока не остынет.

    Булерьян

    Такая печь представляет собой круглый корпус, внутреннее пространство которого разделено на две части. Нижний уровень — топка, куда кладут и где разжигают дрова. Второй уровень заполнен горячими газами — продуктами горения и тлеющими дровами. Гнутые трубы окружают цилиндр самой печи. По этим трубам в устройство поступает холодный воздух.В печи он сталкивается с горячим контуром, в результате чего возникает быстро движущийся воздушный поток. Он на большой скорости вырывается в открытый космос и уносит с собой жар печи.

    Принимая решение о конкретной системе отопления с водяным контуром, важно учитывать, какой теплоноситель будет использоваться. Зимой дачные и загородные дома бывают нечасто, а отопление в них необходимо только на момент приезда хозяев. Поэтому хозяева отдают предпочтение незамерзающим жидкостям, консистенция которых не меняется с наступлением сильных морозов.Такие жидкости устраняют возможную проблему разрыва трубы. Если в качестве теплоносителя используется вода, то перед уходом ее необходимо слить и снова залить перед использованием. Также в качестве теплоносителя могут использоваться:

      Антифриз

    1. — специальная жидкость, предотвращающая замерзание. В системе отопления используется 2 вида антифриза — пропиленгликоль и этиленгликоль. Выбирая этот метод, важно знать, что этиленгликоль чрезвычайно токсичен, поэтому обращаться с ним следует соответствующим образом.
    2. Глицериновая охлаждающая жидкость.Считается более эффективным и безопасным (невзрывоопасный и негорючий). Глицериновая жидкость стоит дорого, но, поскольку печь заполняется ею всего один раз, имеет смысл вложиться в покупку. К тому же глицерин замерзает, только если температура опускается ниже -30 градусов.
    3. физиологический раствор или раствор природного минерала бишофит. Стандартное соотношение — 1: 0,4. Такой водно-солевой раствор не замерзает до -20 градусов.

    Установка печи с водяным контуром может осуществляться двумя способами.Первый сценарий предусматривает циркуляцию жидкости таким образом: холодная вода идет вниз, а теплая вода идет вверх. Тогда при установке печи важно не нарушить правильный перепад высот.

    Второй сценарий используется, когда циркуляция жидкости естественным образом невозможна. Затем монтируются насосы, обеспечивающие искусственный водяной контур.

    Для удобства монтаж системы отопления проходит в несколько подходов. Сначала монтируется дровяная печь или камин, снимаются дымоходы, соблюдая правила пожарной безопасности.Позже — по всему дому прокладывается водяной контур.

    Особенности печей с водяным контуром

    Прежде чем спешить с приобретением техники, важно ознакомиться с особенностями системы отопления.

    Преимущества:

    1. Возможность обогрева нескольких помещений с большой площадью.
    2. Равномерное распределение тепла.
    3. Безопасность использования.
    4. Они могут быть автономными источниками тепла или работать вместе с централизованной системой отопления.
    5. Использование датчика температуры, позволяющего контролировать работу устройства.
    6. Автономность (независимость от источников электроэнергии и газовых коммуникаций).
    7. Сравнительно невысокая стоимость обслуживания.
    8. Печь работает на угле, торфе, древесном и коксующемся угле.
    9. Эффективность и экологичность системы отопления.
    10. Современный дизайн и соответствие любому стилю и интерьеру.

    Недостатки:

    1. Котел уменьшает полезный объем топки.Чтобы исключить этот факт, важно в процессе кладки топки учитывать обязательную ширину котла и самой топки. Также можно использовать печи непрерывного горения.
    2. Низкий уровень автоматизации. Возможно только ручное управление.
    3. Тепловая энергия от сжигания дров расходуется на нагрев котла и жидкости в нем, а стенки топки нагреваются медленнее и в меньшей степени.
    4. При сильных морозах охлаждающая жидкость может замерзнуть.Есть риск замерзания, если в доме не планируется постоянное проживание. Чтобы этого не произошло, в очищенную воду следует добавлять специальные добавки, защищающие систему. Также специалисты рекомендуют использовать антифриз — универсальную охлаждающую жидкость, замерзающую только при очень низких температурах.

    Использовать и обслуживать отопительные печи с водяным контуром не составляет особого труда. В качестве дополнительного пояснения прикрепите видео.

    Решив приобрести отопительную печь с водяным контуром, заранее изучите модели, предлагаемые зарубежными и отечественными компаниями.Их отличает размер, дизайн, стоимость и аксессуары. Для небольшого загородного дома вполне хватит кирпичной печи с водяным отоплением, небольшой емкости и без дизайнерских изысков. Такая модель вряд ли подойдет владельцу большого особняка. Просторную гостиную можно украсить стильной печью зарубежного производства.

    С каждым годом увеличивается строительство индивидуального жилья, растет популярность загородных частных домов. В современном строительстве применяется большое количество систем отопления, но и обычное печное отопление с водяным контуром также широко применяется, даже в черте города, где не всегда просто купить дрова.

    Человечество с давних времен утепляет свои дома дровами, печи в жилищах со временем видоизменяются, для них изобретают котлы с водяным контуром.

    Преимущества водяного контура

    Обычная дровяная печь распределяет тепло неравномерно — возле топки жарко, и чем дальше от печи, тем холоднее. Дома неудобно, потому что везде температура разная: пошла смотреть телевизор — прохладно, пришла на кухню погреться.С водяным отоплением дома таких неудобств нет, наоборот, все тепло равномерно распределяется по всем помещениям.

    К тому же печь может не только топить, такое отопление дровами обычно устанавливают над варочной панелью, то есть можно готовить, что увеличивает КПД. Топка с водяным контуром — это, по сути, твердотопливный котел, но здесь, помимо встроенной системы, сама топка несет тепло в дом, дымоходы, которые долго остаются нагретыми даже после достройки. печи.

    Духовки с водяным контуром широко используются в сельской местности, где нет газа. Выбирая водяное отопление, не нужно покупать дорогой газовый котел промышленного производства. Дровяной котел — это экономичный способ обогреть дом.

    Кирпичная печь с водяным обогревом — Минусы

    Одним из недостатков водяного контура является то, что бойлер уменьшает полезный объем топки. Чтобы это компенсировать, при кладке топки необходимо предусмотреть необходимую ширину котла.В случае устройства теплообменника, в готовую печь нужно будет чаще закладывать дрова, когда она горит.

    Мастера рекомендуют сместить топку при установке водяного контура, так как тепловая энергия пойдет на обогрев топки, оставляя стенки топки плохо прогретыми. Хорошо прогреется только верхняя часть, где расположены дымоходы.

    Дома с водяным отоплением зимой следует регулярно отапливать, иначе вся система может замерзнуть и выйти из строя.

    Принцип установки и работы системы

    Комбинированная система отопления частного дома

    В топку установлен бойлер, к нему подключены две трубы — по одной подается горячая вода, которая через расширительный бак направляется в систему, другая возвращает воду обратно в регистр. Таким образом, циркуляция воды в системе происходит за счет силы закона тяготения.

    Часто для хорошей циркуляции устанавливаются небольшие, но мощные насосы.Такой насос обычно устанавливают на обратном трубопроводе воды (обратном трубопроводе), этот способ особенно эффективен при обогреве большого помещения, что позволяет поддерживать температуру во всех частях системы практически одинаковой.

    Как построить водяную печь дома?

    • Сделать печное отопление водяным контуром самостоятельно можно тремя способами:
    • купить стальную печь у производителя, в услуги которого входит установка системы;
    • нанять мастера — специалист подберет материал, изготовит устройство, выложит плиту и установит котел;
    • своими руками.

    Как сделать такую ​​духовку своими руками

    Можно ли сделать такую ​​систему самостоятельно? Достаточно просто опыт в сварочных работах и ​​в кладке при строительстве печи. Для начала нужно приготовить котел (регистр, змеевик, теплообменник).

    Такое устройство можно купить или изготовить самостоятельно из листового металла и труб. Поскольку полный процесс изготовления и проектирования водяного контура невозможно представить в кратком обзоре, ниже представлены основные рекомендации.

    Нагрев воды от дровяной печи — схема

    Для котла используется лист металла толщиной не менее 5 мм, а его конструкция сделана так, чтобы был максимальный нагрев воды для дальнейшей циркуляции. Сварной котел из листовой стали прост в изготовлении и эксплуатации — его легко чистить.

    Но такой теплообменник имеет меньшую площадь нагрева, в отличие от трубчатого регистра. Самостоятельно сделать регистр труб в домашних условиях сложно — нужен точный расчет и подходящие условия работы, обычно такие котлы изготавливаются по заказу специалистов, которые сами устанавливают систему на месте.

    Самый простой способ установить теплообменник на твердом топливе — это использовать обычную печь со встроенной системой водоснабжения. Здесь за основу можно взять толстую трубу, тогда сварочных работ будет намного меньше.

    Внимание! Все сварные швы необходимо дублировать, так как температура в топке не ниже 1000 градусов. Если сваривать обычные швы, велика вероятность, что это место быстро выгорит.

    Нарисуйте регистр по габаритам печки в домашних условиях. Также нужно учитывать планировку комнат в доме и расстановку мебели.Здесь необходимо обратить внимание, что лучше выбирать схему с листовыми котлами — в них нет колен труб, соединенных в один неразрывный контур. Построить такую ​​конструкцию не так уж и хлопотно. Это удобно еще и тем, что после установки можно без проблем пользоваться варочной панелью, чего нельзя сказать о некоторых трубчатых котлах.

    Регистр с гладкой трубкой — чертеж

    Когда теплоноситель движется самотеком, то нужно поднять расширительный бачок повыше, и использовать трубы большого диаметра.Если трубы недостаточно большие, то без насоса не обойтись, так как не будет хорошей циркуляции.

    У котлов

    , оснащенных насосами, есть свои плюсы и минусы: можно сэкономить, установив трубы меньшего размера и не поднимать систему так высоко, но есть один существенный минус — при отключении электричества или сгорании циркуляционного насоса нагретый котел может просто взорваться.

    Конструкцию лучше собрать дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

    Установка системы

    • Перед установкой залить прочный фундамент, поверх которого лучше уложить слой кирпича.
    • Возможна укладка колосниковой решетки на разных ступенях: до котла, если есть двойная конструкция, нижняя часть которой может быть равна или выше верхней части колосниковой решетки, когда топка низкая и система ставится чуть выше, то после установки котла обычно ставят решетку, дверцы, уголок на плите.
    • Устанавливается корпус — обычно он состоит из двух емкостей, соединенных трубами.
    • Вся система теплообмена приварена к котлу: выхлопная труба идет к расширителю, идет по кругу, через радиаторы и, с другой стороны, обратная труба приваривается снизу к котлу.

    Печное отопление с водяным контуром позволяет, во-первых, гораздо рациональнее расходовать дрова, а во-вторых, равномерно распределять теплый воздух по отапливаемому помещению.

    Думая сделать своими руками систему отопления дома с водяным водяным контуром, продумайте все этапы работ, и если есть сомнения в успешном исходе, лучше обратиться к специалистам.

    Видео: Теплосеть Ленинградка

    Секреты лечения боли в суставах от нашего постоянного читателя.

    Здравствуйте!

    Меня зовут Геннадий Алексеевич. Я печник со стажем более 20 лет. Занимаюсь как ремонтом, так и строительством русских печей и каминов.Я всегда выполняю работу очень качественно и аккуратно, что негативно сказывается на состоянии суставов. С возрастом боль стала усиливаться, до состояния, когда я больше не могла работать. Перепробовав множество как медицинских, так и народных методов лечения, я поняла, насколько серьезна моя болезнь, так как положительного эффекта не было. Пока я не наткнулся на одно средство, о котором хочу вам рассказать.

    Это уникальная смесь самых редких и мощных природных целебных веществ. Это средство доказало свою эффективность не только пациентам, но и науке, которая признала его действенным препаратом.Исследования показали, что боли в суставах и спине проходят через 10-15 дней. Главное, строго следовать указаниям в методике. Заказать товар в оригинальной упаковке, с гарантией качества, можно по телефону

    . Человек, сидящий перед камином или печью, вряд ли может подумать, что эти отопительные приборы имеют низкий КПД. Созерцание огня и ощущение живого тепла не заменит ни одного современного котла, в котором пламя горелки скрыто в своей глубине и не видно глазу, а каждый киловатт тепловой энергии тщательно отбирается и передается в охлаждающая жидкость.Но оказывается, есть красивое, даже элегантное компромиссное решение — это печь с водяным контуром для отопления дома.

    Содержание статьи:



    Печь всегда была своего рода «сердцем» дома. Она всегда традиционно стояла в центре, а всю жизнь кипела рядом с ней. Еду готовили в печи, зимой топили возле нее. Хорошо нагретая печь аккумулировала столько энергии, что даже после того, как огонь был потушен, надолго отдавала тепло всем домам, разнося его, как солнце, во все стороны от своих массивных стен.

    А топлива для печки всегда было много — обыкновенных дров в России всегда было много, главное не полениться и запастись ими летом.

    Печное отопление имеет ряд неоспоримых преимуществ:

    • Во-первых, топки не нужно подключать к газовым и электрическим сетям, в качестве топлива в основном используются дрова, которые являются возобновляемым видом топлива; на большей части России их всегда будет много по разумным ценам, а иногда и бесплатно.
    • Во-вторых, в печах реализуется наиболее комфортное лучистое отопление, когда массивные стены топки излучают тепло, передавая его окружающим предметам и воздуху.
    • В-третьих, духовой шкаф может совмещать сразу несколько функций: сам нагрев, приготовление пищи, нагрев воды.
    • В-четвертых, созерцание открытого огня в каминах (а это, по сути, печи) создает уютную атмосферу.
    • В-пятых, массивная конструкция печи в холодное время года способна аккумулировать огромное количество тепловой энергии, которую постепенно будет отдавать.Летом все происходит наоборот: печь, которая всегда строится на отдельном фундаменте, «сбрасывает» излишки тепловой энергии в землю от душного воздуха, то есть является своеобразным кондиционером.
    • И, наконец, печное отопление не вредит окружающей среде, если оно использует природное топливо, потому что процессы горения в природе происходят постоянно.

    Добавьте немного смолы в бочку с медом и перечислите недостатки печного отопления:

    • Печное отопление требует постоянного участия человека: кладка дров, чистка зольника и дымохода, регулировка тяги и другие операции, хотя для дачного дома это скорее плюс, чем минус.
    • Чем больше мощность у плиты, тем больше должны быть ее геометрические размеры, а это «съедает» полезную площадь дома.
    • Духовка может обогревать только те помещения, с которыми она находится в прямом контакте. В удаленных комнатах придется построить или установить еще одну печь, как это делали в старых домах.
    • Традиционная кирпичная русская печь в силу своей инерционности идет в эксплуатацию очень долго. Частично этого недостатка лишены современные камины, печки и булерьяны.
    • Печное отопление имеет низкий КПД — не более 40% и обычно имеет избыточную мощность. Когда печь переходит в рабочий режим и прогревается, стоять рядом с ней практически невозможно, но потом, когда она остывает, постепенно отдает тепло. При этом много энергии просто улетает в атмосферу через дымоход.
    • Процесс сжигания топлива в печи контролировать сложнее, чем в котлах. Мгновенно потушить духовку практически невозможно, что увеличивает пожароопасность.
    • Для печей необходимы дымоходы с хорошей тягой, чтобы горение происходило интенсивно, а дымовые газы уходили в атмосферу и не проникали в помещения. Дымоходы необходимо изолировать от горючих строительных конструкций.
    • В печи необходимо постоянно хранить твердый запас топлива, который необходимо периодически пополнять, а шлак и зола требуют утилизации.

    Подводя итог всему вышесказанному, можно сказать, что печи имеют право на существование, но по многим параметрам все же проигрывают другим видам отопления.В общем, хлопотное дело — плита. Если в условиях загородного дома, где периодически появляется человек — это приятные хлопоты, то в постоянных домах работа печи превращается в рутину и чаще всего является необходимой мерой, когда, например, нет возможности организовать еще одну систему отопления в связи с отсутствием магистрального газа.

    Почему отопление теплоносителем бьет печку?

    Как отмечалось ранее, одна из основных проблем печей — невозможность обогрева удаленных от них помещений.В современных моделях печей и каминов производители постарались решить эту проблему, оснастив свои отопительные приборы конвекционными воздушными каналами, к которым можно подключать воздуховоды. Теплый воздух от печи разносится по комнатам, нагревая их. Очень хорошее решение, которое, кстати, отлично работает в некоторых домах.

    Воздух в таких печах служит хладагентом, то есть веществом, которое способно получать тепловую энергию от печи, а затем транспортировать к месту назначения и отдавать ее в удаленное помещение.Для этого достаточно построить систему воздуховодов, которая не лишена недостатков и связана с определенными трудностями:

      Во-первых, воздуховоды имеют большие размеры; их часто невозможно спрятать за строительными конструкциями.

      Во-вторых, воздуховоды оказывают сильное сопротивление движению нагретого воздуха, особенно если у них много витков. Поэтому существуют ограничения на их длину.

      В-третьих, воздух имеет низкую удельную теплоемкость, поэтому для передачи определенного количества тепловой энергии в помещение, удаленное от печи, требуется большое количество нагретого воздуха.Для этого нужно либо соорудить воздуховоды большего размера, либо принудительно подавать нагретый воздух вентилятором.

      И, наконец, большое количество пыли, сажи и других загрязнений передается через воздуховоды, которых всегда много возле печи.

    Лучшим и наиболее распространенным теплоносителем, используемым в системах отопления дома, является вода из-за ее преимуществ:

    • Вода имеет очень большую удельную теплоемкость (C = 4,187 кДж / (кг * ° K)) по сравнению с сухим воздухом. (С = 1.005 кДж / (кг * ° K)), поэтому он может принимать и передавать большое количество тепловой энергии на значительные расстояния.
    • Нагретая вода легко транспортируется в нужное место по трубопроводам, имеющим небольшие размеры.
    • Вода абсолютно безвредна, нетоксична и негорючая.
    • Вода есть всегда, можно сказать, что она практически бесплатна.

    Основным недостатком воды является высокая температура замерзания — 0 ° C, при этом она расширяется в объеме и повреждает приборы системы отопления.Кроме того, вода в сочетании с кислородом воздуха имеет высокую коррозионную активность по отношению к черным металлам. Жесткая вода — с высоким содержанием солей кальция и магния, приводит к образованию накипи на внутренней поверхности труб, теплообменников и радиаторов, что резко снижает их характеристики. Все это требует особых мер:

      В круглогодичных домах, в опасное для воды зимнее время системе отопления ничего не угрожает, так как она постоянно находится в работе.Современные газовые и электрические котлы имеют функцию защиты, которая не даст опускаться температуре теплоносителя ниже + 5 ° С.

      В домах, где зимой человек не появляется, воду из системы можно просто слить, но в этом случае произойдет ускоренная коррозия стальных частей системы отопления. Другое решение — использование специальных антифризов, снижающих температуру замерзания, но они совместимы не со всеми котлами и радиаторами, они дороги и со временем стареют.

      Очень часто в системах отопления, где теплоносителем является вода, ставят на стражу резервный электрокотел, задачей которого является поддержание температуры в доме, а, следовательно, и теплоносителя на определенном минимальном уровне. При появлении хозяев запускается котел, топятся печи или камины и повышается температура до нужной. После округа «на пост» снова берет на себя «охрана».

    • Для снижения коррозионной активности воды в нее добавляют специальные добавки или систему закрывают.Тогда атмосферный кислород не проникает в систему отопления и коррозия прекращается или идет очень медленно и не влияет на общий срок службы приборов системы отопления.

    Конечно, возникает вопрос — можно ли совместить прелести печного отопления с преимуществами систем, в которых вода выступает в качестве теплоносителя. И при этом постарайтесь уйти от недостатков и того, и другого. Полностью решить эту проблему не удалось, но есть неплохие технические решения, как промышленно производимые, так и реализованные домашними Кулибиными.Рассмотрите их, и после этого можно будет сделать определенные выводы.

    Краткий обзор промышленных водонагревательных печей

    Среди всех вариантов реализации печи с водяным контуром необходимо выбрать те, которые уже используются и успешно эксплуатируются. И в первую очередь нужно обратить внимание на уже готовую продукцию, которую выпускает промышленность. И поэтому:

      В подавляющем большинстве случаев готовая печь обойдется дешевле, чем самодельная или построенная.

      Над созданием готовых печей работают целые бригады высококвалифицированных специалистов с большим опытом работы, которые просчитывают конструкцию, разрабатывают технологию производства и правила эксплуатации.

      При изготовлении используются специальные жаропрочные марки стали и чугуна, недоступные простому неспециалисту на металлических складах.

      Качество промышленных печей выше, чем кустарных, так как используется высокотехнологичное оборудование.

      Все печи, продаваемые производителями, проходят долгий и болезненный процесс тестирования и оформления пакета документов с лицензирующими и контролирующими органами.

      Промышленные печи имеют гарантию от производителя, могут комплектоваться запчастями, они проще в установке, дымоход к ним легко подобрать, поставляются с набором готовых типовых проектов для создания. система отопления или интеграция в существующую.

    В настоящее время на рынке печей много известных и не очень производителей: ABX (Чехия), NordFlam (Польша), EdilKamin (Италия), MBS (Сербия), Thermofor (Россия), Romotop (Чехия). Republic), Chazelles (Франция), Invicta (Франция), Vira (Россия), Panadero (Испания), Storh (Германия) и многие другие.В качестве примера мы решили показать две модели печей с водяным контуром: каминную топку «Aquarius» от компании Thermofor и печь «Armada 20», выпускаемую под торговой маркой Vira. Мы намерены представить обе эти модели от отечественных производителей, так как при одинаковых технических характеристиках некоторые западные «братья» либо неприлично, либо просто недобросовестно дороги.

    Каминная топка с водяным контуром «Водолей»

    Компания «Термофор», очень известная на рынке, производит каминную топку «Водолей», которая может быть оборудована водяным контуром для теплообменника специально для отопительных целей.Для печи можно соорудить любой понравившийся портал, чтобы она стала гармоничной частью интерьера дома. Этот продукт доступен в двух версиях, как с водяным теплообменником, так и без него. Мы специально указали в таблице технические характеристики обеих моделей для сравнения.

    Аквариум Водолей TO
    Мощность каминной топки, кВт 12 12
    Объем отапливаемого помещения (максимальный), куб.м200 200
    Габаритные размеры, Ш * Г * В, мм 690 * 515 * 930 690 * 515 * 930
    Размер проема дверцы топки, мм 315 * 535 315 * 535
    Вес кг 68 77
    Объем камеры сгорания, л 70,7 62,5
    Максимальный объем загрузки, л 56 52
    Диаметр дымохода, мм200 200
    Минимальная высота дымохода, м 5 5
    Объем теплообменника, л 11,6
    Мощность теплообменника (максимальная), кВт 6
    Максимальное рабочее давление, кгс / кв.см 0,5

    Конструктивными особенностями данной модели каминной топки являются:

    • Большое термостойкое стекло дверцы топки защищено от оседания сажи и позволяет наблюдать за возгоранием.
    • Солидный объем топки обеспечивает длительное горение.
    • Топка дополнительно защищена шамотным камнем, что продлевает срок ее службы.
    • Габаритные размеры позволяют выбрать стандартную облицовку каминов или изготовить самостоятельно.
    • Каминную топку с теплообменником Aquarius TO можно подключать только к открытым системам отопления.

    Из технических характеристик этого устройства видно, что через водяной теплообменник печь может передавать воде до 6 кВт тепловой энергии, а значит, площадь отапливаемых помещений может составлять около 50 -60 м2 при высоте потолков 2,5 метра. Оставшиеся 6 кВт мощности можно использовать для обогрева помещения, где установлен камин, поэтому при сооружении портала следует организовать конвекционные потоки возле топки с выпуском теплого воздуха поверх камина.

    Этот камин, как в принципе, и любую печь с водяным контуром категорически запрещается разжигать без воды в теплообменнике, это приведет к его быстрому выходу из строя. Вариант подключения «Водолей ТО» к открытой системе отопления с естественной циркуляцией представлен на следующей схеме:

    Таким образом, камин, помимо декоративной функции, может обогревать небольшой дом. Чтобы теплообмен происходил более интенсивно, можно на обратной магистрали поставить циркуляционный насос с байпасной линией.При отсутствии электричества произойдет естественная циркуляция воды, а при наличии включится насос. Есть модели каминов, которые можно включать в закрытую систему отопления, но мы не будем их рассматривать в рамках данной статьи.

    Котел отопления твердотопливный «Армада 20»

    Котел производится в России на заводе «Бермаш» в г. Березовский. Читателю может показаться, что авторы оставили тему статьи, потому что речь идет о печах с контуром на отопление, а вдруг речь идет о котлах.Так что котел Армада — это не что иное, как топка того же производителя под названием Legion, в которую вместо труб конвекционного отопления поместили воздушный контур из труб. Неужели этот агрегат перестал быть духовкой? Конечно нет! Просто поменяли охлаждающую жидкость.

    Традиционно печи называют теплогенераторами, которые нагревают непосредственно в их присутствии лучистым теплом (ИК-излучением), а также нагревают воздух. Котлы предназначены для нагрева воды, которая впоследствии будет транспортироваться к различным отопительным приборам: радиаторам, конвекторам, теплый пол и другие.Основная задача котла — нагреть теплоноситель, а все вокруг обогреть. Но не будем отклоняться от названия, заявленного производителем, и расскажем о котле Армада 20.

    Технические характеристики Котел ARMADA 20:

      Мощность котла (тепловая мощность), кВт — 20

      Отапливаемая площадь (h = 2,5 м), кв.м — до 200

      Габаритные размеры (Ш * Г * В), мм — 390 * 660 * 750

      Глубина топки / размер поленьев, мм — 510/480

      Масса (без топлива и воды), кг — 115

      Объем камеры сгорания, л — 90

      Масса загрузки топлива (максимальная) , кг — 12

      Размеры дверных проемов топки, мм — 190 * 292

      Присоединительная резьба прямой и обратной линии отопления G — 1 ½ “

      Объем воды в контуре, л — 28

      Рабочий давление в системе, МПа — 0.3

      Силовой блок ТЭНОВ, кВт — 3 * 2 = 6

      Диаметр дымохода, мм — 120

      Высота дымохода (минимальная), м — 6

      Максимальная температура теплоносителя на выходе, ° С — 95

      Минимальная температура на входе, ° С — 60-80

    Данная печь (котел) имеет некоторые конструктивные особенности, о которых необходимо упомянуть.

      Теплообменник имеет большое количество труб, поэтому площадь теплоотвода по отношению к объему воды внутри теплообменника максимальна.Это обеспечивает большую тепловую отдачу.

      Дверь оснащена прозрачным экраном из закаленного стекла, что позволяет визуально наблюдать за сгоранием топлива.

      В верхней части котла находится варочная панель. Это позволяет разогревать или готовить пищу.

      В верхней части топки перегородка имеет съемную конструкцию, что позволяет очистить котел и дымоход от сажи.

      Внешние части теплообменника одновременно представляют собой воздушный конвектор, который закрывается панелями, окрашенными термостойкой порошковой краской.

      Котел предназначен для сжигания дров (желательно лиственных пород), топливных брикетов (евродерево), пеллет, а также бурого угля крупностью не менее 4 см.

      Котел нельзя эксплуатировать без воды в теплообменнике — это приведет к его быстрому выходу из строя.

      В конструкции котла предусмотрены технологические отверстия для установки нагревательного элемента, что позволит поддерживать температуру теплоносителя в безопасном диапазоне без растопки зимой.

      Котел может работать как в открытых, так и в закрытых системах отопления с рабочим давлением теплоносителя не более 3 МПа.

    Примеры обвязки котла для закрытой системы отопления с принудительной циркуляцией теплоносителя, а также открытой с естественной циркуляцией представлены на рисунках:

    Таким образом, Армада Котел 20 (топка с водяным контуром) уже может обогреть достаточно большой дом и при этом еще может использоваться для приготовления пищи и частично или полностью обогреть помещение, где он установлен. Хотя основной теплоотвод идет в пользу воды, все же этот котел не перестал быть духовым.Или наоборот — эта топка так и не стала абсолютно полноценным твердотопливным котлом.

    Водяной контур для отопления в кирпичной печи

    Очень заманчиво разместить теплообменник системы отопления в кирпичной печи, учитывая, что на обогрев массивной конструкции тратится просто огромное количество энергии сгорания топлива. А на самом деле печи со встроенным котлом существуют, и успешно эксплуатируются. И у этой конструкции много преимуществ:

      Благодаря большой массе и способности накапливать тепло, печи из кирпича представляют собой некий буферно-тепловой аккумулятор, который будет брать избыточное тепло и при необходимости передавать его тому, кому его не хватает.

      Варочная панель, камин и водяной контур успешно сосуществуют в большой кирпичной печи, и для всех этих устройств нет необходимости строить отдельные дымоходы.

      Теплообмен на поверхности и в массе печи происходит равномерно, поэтому тепло будет передаваться в водяной контур с наибольшей эффективностью.

      Даже после тушения огня в печи печь для обжига кирпича может «делиться» теплом с теплообменником водяного контура в течение нескольких часов.Но здесь все зависит от конструкции и веса печи.

    Основным недостатком данной конструкции является сложность реализации. Лучше всего задумываться об использовании топки в качестве отопительного котла еще до начала ее строительства или перед реконструкцией. В любом другом случае вам придется окунуться в очень хлопотную работу по разборке печи и ее повторной сборке. И цена ошибки здесь очень высока; исправить что-то очень сложно.

    Если хозяин решился на такой ответственный шаг, как организация водяного контура в кирпичной печи, то без специалистов не обойтись. Печи должны быть заняты плитами, а инженеры вместе с такими же плитами должны развиваться. Никому и в голову не придет пойти к автомеханику лечить зубы, почему некоторые домовладельцы полагаются на собственные силы или полагаются на «богатый опыт» соседа, крестного отца, свахи, брата. Поэтому лучше всего заказать конструкцию печи с водяным контуром у специалистов или использовать готовые технические решения, которые можно получить за символические деньги или совершенно бесплатно через Интернет.Как говорится, гугл и яндекс вам в помощь.

    Любое неправильное вмешательство в готовую печь нарушает ее работу, способствует ее быстрому разрушению, снижает эффективность и создает опасность для здоровья и жизни человека. Перечислим типичные ошибки при установке водяного контура в кирпичной печи:

      Теплообменник встроен в топку кирпичной печи, поэтому его объем резко уменьшился, что сказывается на мощности, объеме закладки и КПД, причем в худшую сторону.Если по нему активно циркулирует теплоноситель, охлаждая топку, это приведет к понижению температуры, образованию большого количества сажи и химически агрессивного конденсата, который быстро «съест» теплообменник, если он не нержавеющий. стали.

    • Теплообменник встроен в дымовые каналы топки, тем самым нарушив их проходимость. В результате часть окиси углерода возвращается в топку, что может привести к очень плачевным результатам.
    • Теплообменник вмонтирован в кладку. При ее нагревании происходит линейное расширение металлов, что приводит к разрушению печи, образованию трещин.

      В дымоход встроен неоправданно высокий теплообменник. Циркуляция воды снижает температуру дымовых газов, это приводит к лавинообразному образованию конденсата, который разрушает дымоход и теплообменник.

    И таких ошибок с непредсказуемыми последствиями может быть еще много.Это еще раз доказывает, что для кладки и монтажа лучше использовать готовое техническое решение и привлекать профессионалов, так как за потраченные деньги на хороший теплообменник из нержавеющей стали и работу печи уже можно купить отличный твердотопливный котел от известные «брендовые» производители.

    Виды теплообменников и их расположение в кирпичной печи

    В первую очередь необходимо определиться, из какого материала будет изготовлен теплообменник, который будет размещаться в кирпичной печи.

    Есть несколько вариантов, рассмотрим каждый из них:

      Медные теплообменники очень эффективны, так как теплопроводность меди одна из лучших, но использовать их в кирпичных печах категорически нельзя. Почему? Дело в том, что температура плавления меди составляет 1083 ° С, а в топке она может повышаться до 1200 ° С. При постоянно циркулирующем теплоносителе температура трубы, конечно, не поднимется до таких значений, но кто может гарантировать что аварийных ситуаций не бывает.К тому же медь очень боится агрессивных химических соединений, которыми изобилует конденсат.

    • Чугунные теплообменники выгодно отличаются очень высокой коррозионной стойкостью. Их главный недостаток — хрупкость и боязнь резких перепадов температуры. Если в горячий чугунный теплообменник пустить порцию холодной воды, то температурные деформации приводят к образованию трещин и выходу его из строя. Чугун подвергается интенсивной обработке и производится в виде литых деталей, которые затем соединяются резьбовыми элементами через уплотнения, что снижает их надежность.Некоторые умельцы используют в качестве теплообменника чугунные радиаторы, но эффективность их невысока, если только не мыть посуду или не принимать душ.
    • Стальные теплообменники являются наиболее распространенными, поскольку сталь является доступным и простым в обработке материалом. Для теплообменника печи рекомендуется использовать жаропрочную сталь с толщиной стенки не менее 3 мм, а лучше 4-5 мм. Трубы лучше выбирать бесшовные. К сожалению, сталь подвержена коррозии, поэтому топить печь нужно на таких режимах, которые меньше всего способствуют образованию конденсата, а также никогда не сливать теплоноситель из водяной рубашки.

      Теплообменники из нержавеющей стали — лучшие, но и самые дорогие. Самая распространенная марка стали — AISI 304. Эти детали лучше не делать самостоятельно, а заказывать их изготовление на предприятиях, где есть оборудование для лазерной резки металлов и сварки в аргоне. Тогда качество швов будет максимально приближено к материалу самой трубы.

    Из чего сделать теплообменник?

    Теплообменники могут быть изготовлены из листового металла, круглых или профильных прямоугольных труб, а также их комбинаций.

    Рассмотрим их основные виды.

    • Теплообменник из листовой стали обычно располагается в самом горячем месте — прямо в топке печи, он подходит к стенам и потолку и в то же время имеет отверстия для загрузки дров и дымовых газов. Он изготавливается из листа толщиной 3-4 мм, а для подающей и обратной магистралей сверху и снизу привариваются участки труб диаметром 40-50 мм. Внутренний зазор в теплообменнике должен быть не менее 3 см — во избежание закипания воды.В этом случае необходимо внимательно следить за тем, чтобы верхняя подающая труба находилась в наивысшей точке теплообменника, иначе в ней могут образоваться паровые пробки, которые при попадании в систему отопления могут подвергнуться гидроударам, которые могут повредить трубы или радиаторы.
    • Теплообменники из труб также чаще всего располагаются в топке. Для изготовления таких теплообменников берутся трубы диаметром 40-50 мм или профильные трубы прямоугольного сечения 40 * 60 мм, 60 * 60 мм. Из них сваривается пространственная конструкция, которая будет отличаться в каждой отдельной печи.Главное, чтобы теплообменник не перекрывал загрузочную дверцу, решетки и дымовые каналы.
    • Если духовой шкаф используется для приготовления пищи и имеет варочную поверхность, то теплообменники не подходят в верхней части печи, в этом случае они должны подходить к боковым поверхностям.
    • Очень часто трубчатые теплообменники в виде плоских регистров размещают в вытяжке печи или в каналах циркуляции дыма. В этих местах они могут принимать меньше тепла, поэтому обычно имеют внушительные размеры, но работают в более мягких условиях, а значит, могут прослужить дольше.Главное условие — они не должны препятствовать выходу дымовых газов. Именно поэтому их конструкция рассчитывается заранее. Ставить такие теплообменники в уже подготовленную духовку категорически запрещено.

    Расчет мощности и габаритов теплообменника печи

    Естественно, для целей отопления необходимо рассчитывать мощность теплообменника. Неправильно рассчитанный водяной контур либо не обеспечит требуемый температурный режим в комнатах, либо, наоборот, при избытке мощности в комнатах будет как в пустыне Сахара и понизить температуру будет очень сложно, так как очень трудно контролировать пламя в кирпичной печи.Как это правильно делать?

    Отопление должно компенсировать теплопотери дома, поэтому их оценка — это первое, что нужно сделать. Такие расчеты производят теплотехники. Методика расчета имеет довольно сложный алгоритм и требует большого количества входных данных. Самостоятельно такие расчеты сделать довольно сложно, но практика показывает, что в большинстве случаев на каждые 10 м2 площади дома требуется от 1 до 1,2 кВт мощности системы отопления. В этом случае высота потолков должна быть от 2.От 5 до 2,7 м.

    После расчета теплопотерь можно переходить к расчету мощности самого водяного контура (теплообменника), которая зависит от среды, в которой он находится, при какой температуре и от площади его контакта с этой средой. Практика говорит, что с каждого квадратного метра теплообменника можно «снять» в среднем 5-10 кВт тепловой энергии. Но примерные показатели нас не могут устроить, поэтому посчитаем точнее.

    Очевидно, что мощность всего теплообменника будет зависеть от его площади S и определенного показателя — удельной мощности Qу, который отражает, сколько тепловой энергии может отдать теплообменник единичной площади 1 м2: Q = S * Qу.

    Удельная мощность также является расчетным значением и может быть рассчитана по простой формуле:

    Qу = k * (Tm-tm), ккал / час, где:

      k– коэффициент теплоотдачи материала на 1 ° С. Для стали, которая используется в теплообменниках k = 12 ккал / ч.

      Tm — температура теплоносителя (средняя), которая является средним арифметическим между максимальной и минимальной температурами. Tm = (Tmax + Tmin) / 2.

      tm — среднее арифметическое температуры в водяном контуре.tm = (tpod + tobr) / 2, где tpb — температура теплоносителя на выходе (подаче) из теплообменника, а tobr — температура на входе (возврате).

    Допустим, что топка работает на угле, тогда средняя температура в топке будет: Tm = (1000 ° C + 600 ° C) / 2 = 800 ° C. Температуру теплоносителя берем: tm \ u003d (80 ° C + 60 ° C) / 2 = 70 ° C. Тогда удельная мощность теплообменника будет: Qу = 12 * (800-70) = 8760 ккал / ч.Перевести калории в ватты: 1 Ватт = 859,85 кал, что означает Qу = 8760000 ккал / 859,85 = 10187,82 Вт ≈ 10,2 кВт. Получается, что теоретически с одного квадратного метра теплообменника можно отвести 10 кВт тепловой энергии.

    Если вместо угля использовать дрова, то, естественно, их теплотворная способность ниже. Максимальная и минимальная температуры в топке будут: Tmax = 700 ° C, Tmin = 300 ° C, что означает Qу = 12 * (500-70) = 5160 ккал / ч, что в ваттах равно 5160000 / 859.85 = 6001,05≈6 кВт Получается, что при топке топки дровами с 1 м2 площади расположенного в топке теплообменника можно отвести около 6 кВт тепловой энергии.

    В зависимости от потребности в количестве тепловой энергии можно рассчитать необходимую площадь теплообменника: S = Q / Qу. Предположим, что для обогрева дома требуется 15 кВт тепловой энергии, а это значит, что площадь теплообменника, контактирующего с горячей средой в камере сгорания, должна быть 15/6 = 2.5 м2. Если теплообменник изготовлен из стального листа, то его площадь рассчитать несложно, а если он из круглых труб, то рассчитывается площадь каждой трубы: Стп = 2 * π * D * l , где D — диаметр трубы, l — длина трубы. Площадь прямоугольных труб рассчитывается как их периметр, умноженный на длину. Так можно рассчитать теплообменник, который удовлетворит потребность в отоплении дома.

    Монтаж водяного контура в кирпичной печи

    Обратите внимание на важные особенности установки теплообменников в кирпичной печи:

      Теплообменник разрешается устанавливать только в специально разработанной духовке.При реконструкции старых печей необходимо обратиться к специалистам, они произведут необходимые расчеты и предложат такую ​​конструкцию теплообменника, которая не будет мешать нормальной работе печи.

      После изготовления теплообменника необходимо создать в нем давление 6 бар как перед установкой в ​​печь, так и после ее монтажа.

      Обычно теплообменники монтируют сразу после устройства фундамента печи, и только потом их кладут.

      Для компенсации тепловых расширений необходимо при установке теплообменника оставить зазор между ним и стенками топки не менее 10-15 мм. Монтаж теплообменника в корпус печи категорически запрещен.

      Выходы труб теплообменника не нужно заделывать строительным раствором. Следует оставить зазор 5 мм для труб, в которые помещается термостойкий герметик, например, асбестовый шнур. Выход труб из топки должен быть не менее 10-15 см, чтобы была возможность повторного нарезания резьбы в случае ее повреждения.

      Соединение теплообменника с трубами системы отопления должно производиться только с использованием термостойких прокладок.

    Правила эксплуатации печи с водяным контуром

    Мало того, что расчеты и установка теплообменника в самой печи довольно трудоемкая и требовательная операция, для нормальной работы отопления также необходим свод правил:

      Ни в коем случае нельзя эксплуатировать печь с пустыми теплообменниками, это приведет к их быстрому горению.

      Запрещается отключать теплообменник от системы отопления при работающей печи. При нагревании воды она расширяется в объеме, повышается давление, что даже может привести к взрыву. Запорную арматуру на выходах теплообменника лучше не устанавливать.

      Нельзя подавать холодную воду в теплообменник с предварительно нагретой духовкой. Термические деформации могут повредить его. Самое слабое место — сварные швы.

      Для повышения КПД системы отопления лучше использовать циркуляционный насос соответствующей мощности с байпасом.

      В системе отопления необходимо предусмотреть в самой нижней точке кран для слива воды из системы.

      При необходимости можно использовать специальные антифризы в водяном контуре топки.

    Отопительно-варочная плита с водяным контуром своими руками

    Как уже рекомендовали авторы статьи, лучше использовать готовую и проверенную временем конструкцию печи, подробно описанную в известной книге Ю.Г. Порфирьев «Печные заводы». Этот нагревательный прибор занимает площадь у основания 1020 * 1160 мм и имеет высоту 2380 мм. Теплообменник водяного контура имеет размеры (750 * 500 * 350 мм) из листовой стали и расположен в топке, поэтому варочная панель используется только для разогрева пищи. По заявлению автора проекта теплоотдача в водяной контур составляет около 5,5 кВт с топкой дважды в сутки, а с усиленной может достигать 18 кВт, что позволяет обогревать помещения общей площадью до до 180-200 м2.

    Перечень необходимых материалов и приспособлений:

      Полнотелый красный кирпич (без дымохода) — 710 шт.

      Кирпич шамотный огнеупорный ША-8 — 71 шт.

      Дверь противопожарная 210 * 250 мм 1 шт.

      Дверца воздуходувки 140 * 250 мм — 1 шт.

      Дверца для чистки золы 140 * 140 мм — 7 шт.

      Решетка 250 * 300 мм — 2 шт.

      Пластина чугунная 710 * 410 мм — 1 шт.

      Теплообменник из листовой стали 750 * 500 * 350 мм — 1 шт.

      Задвижка духовка 130 * 250 мм — 1 шт.

      Задвижка для варочной камеры 130 * 130 мм — 1 шт.

      Полоса стальная: 50 * 5 * 400 мм — 1 шт.

      Полоса стальная: 50 * 5 * 980 мм — 2 шт.

      Уголок стальной 50 * 50 * 5 * 980 — 2 шт.

      Лист предварительного нагрева 500 * 1000 мм — 1 шт.

    Порядок работы

    Перед тем, как приступить к работам по возведению печи с водяным контуром, необходимо внимательно изучить конструкцию печи, увидеть ее общий вид и то, как она выглядит в разрезе.Все это представлено на следующих трех рисунках.

    После этого необходимо изготовить теплообменник водяного контура топки, чертеж которого представлен на следующем рисунке.

    Что следует учитывать при изготовлении теплообменника?

      Стены, обращенные к огню, изготовлены из листовой стали толщиной 5 мм.

      Наружные стены, несущие меньшую тепловую нагрузку, разрешается изготавливать из стали толщиной 3 мм.

      С обратной стороны следует оставить зазор шириной не менее 50 мм для выхода газов из топки.

      Выход (подача) теплообменника выполняется из стальной цельнотянутой трубы диаметром 40 мм, в наивысшей точке ее следует приваривать.

      Другой выход (возврат) сделан из той же трубы и приварен в самой нижней точке теплообменника.

    Порядок кладки печи с водяным контуром

    Перед тем, как закладывать печь, необходимо соорудить под нее соответствующий фундамент, но в этой статье мы не будем рассматривать этот вопрос, а перейдем к порядку.Перед этим ознакомимся с символами, которые встретятся в будущем.

    Выкладывается сплошной 1 ряд кирпичей. Очень важно соблюдать горизонтальность и прямоугольность, так как от этого многое будет зависеть позже. В этом ряду задействовано 36 красных кирпичей.

    На кладке в 2 ряда начинается формирование основания зольной камеры. Устанавливается дверь размером 140 * 250 мм. Задействован 31 целый красный кирпич и одна половина.

    Укладывается по схеме 3 ряда. Количество кирпичей, как и в предыдущем, 31 с половиной красного цвета.

    На 4-м ряду начинается формирование топки, так что уже использовано 11 шамотных кирпичей и 21 красный кирпич. Сделаны вырезы для установки решеток в кирпич ША-8.

    На этапе формирования 4-х рядов решетки укладываются в вырезанные пазы. Оставлен зазор около 5 мм для компенсации теплового расширения.

    Теплообменник (котел) установлен внизу топки

    При укладке 5 рядов оставляется зазор 5-6 мм для теплового расширения теплообменника. Сзади остается свободное пространство, соединяющееся горизонтальным каналом. На этом же этапе устанавливаются 2 дверцы 140 * 140 мм — для очистки канала. Использовано 14 красных и 3 шамотных кирпича.

    6 ряд. Горизонтальный канал отделяет канал за котлом, а оставленное в предыдущем ряду отверстие увеличит тягу топки.В этом же ряду установлена ​​дверца топки. Используются 15 целых красных кирпичей и одна половина, а также 1 шамот.

    По схеме выкладывается 7 ряд. Используются 15 и ½ красных и 2 шамотных кирпича.

    При кладке 8 рядов дверца топки котла закрывается. Для этого используется полоса 50 * 5 * 400 мм. В ряду 11 и ½ красных кирпичей и 6 шамотных кирпичей.

    В 9-м ряду производится подводящая труба котла.Половинки шамотного кирпича над дверцей топки скошены наискосок. Горизонтальный канал разделен на две равные части. Использовано 12 и ½ красного кирпича и 7 шамотных.

    В том же 9-м ряду над дверцей топки устанавливается часть шамотного кирпича, разрезанная наискосок вниз ¾.

    В 10 ряду кирпичи выпускаются внутрь, поэтому пространство над котлом сужается. Используются шамотные кирпичи из 3 красных и 18 ½ кирпича.

    11 ряд. Кирпичи уже с торцов топки тоже отпускают внутрь.В кирпиче делаются пропилы для кладки чугунной варочной поверхности. При этом учитывается, что тепловой зазор должен быть не менее 5 мм. Количество использованных кирпичей: 10 красных и 16 ½ шамотных.

    На 11 ряду устанавливается пластина чугунная. В том месте, где будет отверстие в варочной камере, устанавливается угол 50 * 50 * 980 мм.

    На 12-м ряду начинает формироваться варочная камера. Стоит обратить внимание на то, что чугунная варочная панель съемная — она ​​поднимается спереди и снимается.Использовали 12 красных и 5 шамотных кирпичей.

    13-й ряд выкладывается по схеме, в которой использовано 16 ½ красного кирпича.

    В строке 14 вертикальный канал увеличивается на всю доступную ширину. Для ее очистки монтируется дверца 140 * 140 мм. Использован красный кирпич 14 ½.

    15 ряд выкладывается аналогично предыдущему по схеме, предусматривающей перевязку швов. Использован красный кирпич 14 ½.

    В 16 ряду фасад варочной камеры перекрывают стальной полосой 50 * 5 * 980 мм и уголком 50 * 50 * 5 * 980.Использовано 15 красных кирпичей.

    17 ряд завершает перекрытие фасада варочной камеры, для этого использовано 18 ½ красного кирпича.

    18 ряд. Чтобы полностью перекрыть саму варочную камеру, монтируются две полосы из стали 50 * 5 * 980 мм, а по чертежу выкладывается 19 красных кирпичей.

    19 ряд завершает перекрытие всей варочной камеры. Левый проход в половину кирпича нужен для вытяжки. В проходе прорезаны выемки для ворот. Использовано 32 красных кирпича.

    19-й ряд завершает установку маленькой шторки камеры 140 * 140 мм.

    20 ряд образует основание верхних воздуховодов. Для этого по чертежу раскладываются половинки, которые будут основой последующих перегородок. Для чистки и ревизии монтируются 4 дверцы 140 * 140 мм. Для укладки этого ряда требуется 18 красных кирпичей.

    21 ряд продолжает формирование перегородок. Для этого требуется 17 ½ красных кирпичей.

    22 ряд. Требуется 21 красный кирпич.

    В 23-м ряду верхние дымоходы разделены на 4 канала. Один из них (слева внизу на чертеже) будет в будущем основным дымоходом, а остальные будут служить общей вытяжкой, разделенной перегородками. Использовано 24 красных кирпича.

    Для кладки 24 ряда требуется 24 красных кирпича.

    Для укладки 25 рядов требуется 23 ½ красных кирпича.

    Для укладки 26 рядов требуется 23 ½ красных кирпича.

    Для укладки 27 рядов требуется 23 ½ красного кирпича.

    Для кладки 28 рядов требуется 23 ½ красного кирпича.

    Для кладки 29 рядов требуется 23 ½ красного кирпича.

    В 30-м ряду начинается объединение всех каналов циркуляции дыма, кроме основного. Использовано 20 красных кирпичей.

    В строке 31 продолжается объединение вертикальных каналов. Для этого требуется 21 ½ красного кирпича.

    32 ряд подготавливает перекрытие топки. Использовано 25 ½ красных кирпичей.

    33 ряда перекрывает топку. Оставлен основной канал размером 130 * 260 мм, использовано 35 красных кирпичей.

    34 ряда перекрывает второй раз духовку. Для этого понадобится 37 красных кирпичей. Для установки основной дымовой заслонки вырезают пазы.

    Дымовая заслонка устанавливается и регулируется на месте.

    35 ряд завершает кладку корпуса топки. Делается основание для трубы дымохода. Для этого вам понадобится 5 красных кирпичей.

    На этом строительство печи можно считать завершенным. Дымоход реализуется уже полностью индивидуально, так как при этом следует учитывать и этажность дома, и тип потолка, и тип стропильной системы, и кровельного покрытия, и многие другие факторы.

    Подводные камни водяных контуров печей

    Такой соблазнительный урок, как устройство водяного контура в топке, не такой безупречный, как хотелось бы, поскольку в этом правильном мероприятии на первый взгляд есть свои подводные камни. И тема не была бы раскрыта полностью, если бы авторы ее не упомянули. Итак, чего ожидать владельцу печи с водяным контуром для отопления?

      Во-первых, такие печи нельзя эксплуатировать с пустым водяным контуром, как уже отмечалось.Представьте себе семью, которая решает на выходные съездить в загородный дом зимой и растопить печь или камин. Рассудительный хозяин, конечно же, осенью слил всю воду из отопительной системы, поэтому ее необходимо заново заливать. Неудобство? Да конечно! Не факт, что на даче есть проточная вода, но хороший антифриз на основе пропиленгликоля, который заливается в систему, стоит дорого и может вести себя в топках непредсказуемо. Температурное объемное расширение антифризов намного выше, чем у простой воды, и поэтому повышение давления происходит лавинообразно.

      Еще одна ловушка эксплуатации печей с водяным контуром состоит в том, что в теплое время года, растопив печь для приготовления пищи или камин, хозяева будут вынуждены мириться с тем, что батареи тоже будут горячими, ведь можно Не эксплуатируйте плиту без воды, да и лишнего тепла летом совершенно не нужно. Как быть? Возможным решением этой проблемы является установка теплового аккумулятора, который стоит намного дороже, чем даже очень хороший твердотопливный котел. Другим решением может быть установка радиаторов отопления где-нибудь на чердаке или в подвале и летом просто переключать на них водяной контур, отводя избыточное тепло и внося небольшой вклад в глобальное потепление и таяние льда в Арктике.Но опять же, это ненужные заботы и траты.

      Практически все современные системы отопления выполнены с принудительной циркуляцией теплоносителя, для чего используются специальные насосы. Это позволяет более эффективно передавать тепло и использовать трубопроводы меньшего диаметра. И ничто не мешает оборудовать водяной контур печи циркуляционным насосом, группой безопасности, расширительным баком и другими необходимыми составляющими системы. Но стоит ли это делать — большой вопрос. Современные котлы имеют продуманную конструкцию с точки зрения безопасности, проходят испытания высоким давлением и имеют защиту.Возникновение опасной нештатной ситуации в случае котлов, в том числе твердотопливных, крайне маловероятно, чего нельзя сказать о самодельных конструкциях топок с водяным контуром. В них слишком велико влияние человеческого фактора.

    Итак, какие выводы можно сделать. Станет ли топка с водяным контуром полноценным котлом? Никогда! Да, это больше, чем просто плита, но еще не котел. И наоборот — котел вряд ли станет топочным. Эти устройства имеют разные функции друг от друга, и их пересечение может быть экономически нецелесообразным, а также сложным в реализации, а в некоторых случаях просто опасным.Дешевле и лучше иметь отдельную духовку и бойлер, тогда каждое из этих устройств реализовано во всей красе, не мешая друг другу.

    Идеальное место для печи с водяным контуром с инженерной точки зрения

    Есть ли такое идеальное место, где печь или камин с водяным контуром реализована во всей красе? Да конечно. Давайте посмотрим на рисунок, на котором изображена схема энергоэффективного дома.

    Видно, что одним из основных компонентов общей системы отопления и горячего водоснабжения дома является тепловой аккумулятор, также называемый буферной емкостью, установленный в котельной цокольного этажа.Он представляет собой резервуар большой емкости (обычно не менее 500 литров), в котором расположены змеевики теплообменника от различных источников тепла. Это может быть газовый или твердотопливный котел, солнечные батареи, а, как видно из вышеприведенного рисунка, нашлось место и камин с водяным контуром. Из этого бака идет анализ теплоносителя различного назначения (радиаторное отопление, теплые полы). Все «запросы» контролируются датчиками с контроллерами и насосными группами.

    Горячая вода подается из внутреннего бака, герметично отделенного от основного бака.Вода нагревается через металлические стены. При необходимости через специальные фланцы во внутренний бак с горячей водой можно установить ТЭН, который «помогает» ночью, когда действуют заниженные тарифы на электроэнергию. Корпус буферной емкости заключен в мощную теплоизоляцию из пенополистирола толщиной не менее 100 мм, что обеспечивает минимальные тепловые потери.

    Системы отопления на базе буферных емкостей имеют очевидные преимущества:

    • Тепловой аккумулятор большой емкости забирает избыточное тепло, которое может быть произведено твердотопливными котлами, а также печами с водяным контуром или солнечными системами.Это предотвращает перегрев и продлевает срок службы оборудования.
    • Система отопления с буферной емкостью работает более стабильно, так как нет зависимости только от одного источника тепла.
    • Использование теплового аккумулятора позволяет экономить до 30% энергоресурсов.

    Основными недостатками систем с буферной емкостью являются их непостоянство и очень высокая цена оборудования. Поэтому безупречное с точки зрения инженерной науки использование печи с водяным контуром может стать совершенно неоправданным с точки зрения здравого смысла.Хотя, конечно, за такими системами будущее. В развитых странах, где государство субсидирует использование различных альтернативных источников энергии, такие системы уже широко используются.

    Заключение

    Подводя итоги статьи, можно сделать вывод, что печи с водяным контуром вполне могут быть использованы для отопления дома, но с большим количеством оговорок:

    • Лучше всего использовать промышленные печи и камины, специально приспособленные для нагрева воды.
    • При использовании кирпичной печи для нагрева теплоносителя лучше всего с нуля построить специально адаптированную и предназначенную для этих целей конструкцию.
    • Реализация топки и котла в одной конструкции — сложная задача, имеющая свои подводные камни.
    • Идеальное место для печей с водяным контуром — это система отопления с буферной емкостью.

    Справка по Теле2, тарифы, вопросы

    Существует множество противоречащих друг другу рекомендаций и инструкций, описывающих, как следует подключать систему водяного теплого пола. Если аккумулировать общие постулаты теплотехников, то циркуляционный насос будет обязательным условием.Особой разницы по типу теплотрассы нет — циркуляционная, самотечная, однотрубная или двухтрубная. Насос должен преодолевать значительное гидравлическое сопротивление, создаваемое контуром теплого пола.


    Как подключить теплый пол к системе отопления

    Подключение теплого пола к радиаторной системе отопления можно организовать с помощью так называемого «локального модуля подключения теплого пола». Требуемый модуль доступен как для покупки в готовом, собранном виде, посетив специализированный магазин, так и для изготовления своими руками.

    1. Подключение к двухтрубной радиаторной системе отопления. Самый простой вариант реализации — установить трубы в пол и врезать их в контур. Вы можете разбиться как с помощью модуля, так и просто используя два шаровых крана. Главное, не запутаться и соблюдать порядок подключения подача-возврат.
    1. Вставка в однотрубную схему, в простонародье именуемую «Ленинградка». Реализация проста, как в двухтрубной схеме.Теплый пол подается после циркуляционного насоса, а обратная труба вставляется в трубу перед насосом. Температура напольного покрытия регулируется клапаном в контуре подачи напольного покрытия.
    1. Тёплый пол гравитационный. Довольно сложный вариант из-за отсутствия принудительной прокачки теплоносителя. Уклон трубопроводов предполагает срезку пола в начале помещения, где горизонтальный уровень выше, и обратного стока в конце помещения — там абсолютный уровень ниже.Сложность процесса очень велика и не факт, что усилия приведут к желаемому результату. В восьмидесяти процентах случаев возникает необходимость использования дополнительного насоса для закачки жидкости в теплый пол. А так как дополнительное оборудование все равно нужно покупать, гораздо эффективнее будет перевести всю систему на принудительную циркуляцию.

    Как устроен теплый пол от котла отопления?

    Объем работ, которые необходимо выполнить для подачи питания на теплый пол от котла отопления, ничем не отличается от такового при встраивании в централизованную трассу.Необходимо только обратить внимание на следующие факторы:

    • Наличие группы безопасности. Если его нет в конструкции котла, то потребуется установка группы согласно нормам проектирования тепловых сетей.
    • Вставка коллектора в сборе. Этот элемент позволит распределить поток теплоносителя между радиаторами отопления и теплым полом в необходимой пропорции.
    • Установка циркуляционного насоса. Если он не встроен в котел, придется потратиться на покупку, что гарантирует эффективность подачи тепла и равномерность его распределения по помещению дома.

    Нюанс — любые модификации, проводимые на центральном отоплении, должны быть согласованы и сопровождаться определенным пакетом документов, одним из которых является утвержденное и согласованное проектное решение. Покупка котла обойдется недешево, но поможет избежать многих неприятностей с лицензирующими органами.

    Особенности конструкции и выбор материалов

    Чтобы в полной мере ощутить эффект от внедрения, необходимо прежде всего внимательно отнестись к выбору качественных материалов — от утеплителя до напольного покрытия.

    Хороший теплоизолятор поможет свести к минимуму потери тепла из-за утечки в конструктивные элементы здания, а качественные трубы пола обеспечат долгую безотказную работу. Отделка пола также стоит больших денег, а демонтаж из-за нелепой утечки дешевых китайских товаров из-за заводского брака сведет на нет большую часть усилий.

    В связи с тем, что технология укладки достаточно высокая по сложности, рассматривать нюансы и профессиональные тонкости особого смысла не имеет.Намного лучше доверить эту работу опытным установщикам, знающим свое дело.

    Совершенно необходимо реализовать байпас для теплого пола, который позволяет отключать неисправный участок контура без остановки котла. В этом случае можно провести ремонт, не оставляя весь дом без тепла, что особенно актуально в зимний период.

    Внимательно изучите систему, по которой планируется сделать теплый пол.От этого зависит минимально необходимый диаметр используемых труб для укладки в пол. Чем ниже циркуляционная способность трассы, тем больше должен быть диаметр для уменьшения гидравлического сопротивления.

    Из-за высокой температуры теплоносителя на выходе из котла использование пластиковых труб для холодного водоснабжения недопустимо. Следует исходить из расчета 90 градусов Цельсия как максимального значения.

    Технология теплых полов делает климат в помещении более комфортным, чем традиционная радиаторная система.Полы с подогревом позволяют оптимально распределять воздух: тепло идет к ногам, а менее теплый воздух достигает уровня головы.

    Владельцы частных домов не всегда имеют представление о технологии укладки теплого пола и его подключении к системе отопления. Самостоятельная сборка несложная с учетом некоторых нюансов.

    Есть два варианта отопления: от системы отопления и электрический. Установка водяного пола обойдется дороже, но его эксплуатация намного дешевле.Сэкономить на установке поможет самостоятельно выполнить все работы. Технология непростая, но не требует специальных навыков и разрешений.

    Преимущества теплых полов

    Подключение теплого пола к существующей системе отопления имеет ряд преимуществ:

    • Обеспечивает равномерный и оптимальный обогрев всей поверхности пола за счет использования дополнительных устройств управления.
    • В помещении сформирован комфортный микроклимат. Тепло будет концентрироваться внизу комнаты, а холодный воздух — вверху.Это самый удобный вариант для человека.
    • В системе используются неагрессивные материалы. При правильной установке они прослужат долго.
    • Уменьшается движение воздушных масс, что снижает количество пыли во взвешенном состоянии. Это важно для аллергиков.
    • Единый источник обычного отопления и теплого пола экономит затраты на установку и устраняет необходимость в использовании многих дорогостоящих устройств.
    • Снижение затрат на отопление до 40%.
    • Нет зависимости от электрических сетей.
    • Минимальная стоимость самостоятельной установки.

    Принципы технологии подключения к готовому отоплению

    Подключение теплого пола к существующей системе отопления требует соблюдения следующих принципов:

    • к каждому радиатору нужно будет дополнительно подключить коллектор в сборе;
    • охлаждающая жидкость не должна иметь температуру более +55 градусов;
    • новой конструкции не должно иметь стандартное давление более 9 атм.

    Двухтрубная система состоит из двух отдельных трубопроводов. Один — это поток горячей жидкости, а другой — выход в котел остывшей. В однотрубной системе теплоноситель циркулирует по единственному трубопроводу. Теплый пол в этом случае будет подключен как дополнительный радиатор. Он устанавливается после ТЭНа, что исключает использование устройств для снижения температуры теплоносителя.

    Невозможно получить эффективную работу теплого пола с гравитационным принципом движения жидкости.Переход теплоносителя с трубы большего диаметра на меньший невозможен, так как возникает гидравлическое сопротивление.

    Подпольное покрытие

    Перед тем, как проектировать теплый пол, убедитесь в отсутствии препятствий для укладки:

    • Высота потолка. Толщина теплого пола около 12 см. Этот размер следует заложить в первоначальном проекте дома.
    • Место установки двери. После укладки и заливки стяжки пол поднимется.Высота дверного проема должна быть выдержана (2,2 м). В противном случае потребуется увеличение или изготовление новых дверей.
    • Ориентация окон. Северные и северо-западные окна увеличивают теплопотери. Для компенсации следует увеличить мощность системы. При тепловых потерях более 100 Вт / кв.м. установка водяного теплого пола нецелесообразна.
    • Несущая способность плит перекрытия или балок. Необходимо, чтобы плиты перекрытия выдерживали нагрузку от бетонной стяжки пола.

    Расчет теплого пола

    Количество необходимого материала зависит от параметров помещения и характеристик оборудования. Для расчета использовали следующие данные:

    • высота помещения и площадь пола;
    • материал пола и стен;
    • тип и степень теплоизоляции;
    • тип полов;
    • диаметр и материал трубы;
    • , есть ли центральная мощность котла;
    • желаемая температура.

    Для более точного расчета лучше воспользоваться онлайн-калькулятором.

    Полы с подогревом

    Водяной теплый пол основан на системе труб с постоянно циркулирующим теплоносителем. Самый распространенный способ укладки — стяжка, но есть и сухой способ укладки — пенополистирол или деревянный. Любым методом требуется проложить под напольное покрытие большой объем труб небольшого сечения.

    Места установки

    Большое количество труб ограничивает место использования теплого пола.Чаще всего встречается в частных домах. В многоэтажных домах система отопления не рассчитана на такой вид отопления. Сделать в квартире теплый пол можно, но тогда в вашей комнате или в стояках будет холодно, все зависит от типа электроснабжения. В некоторых случаях по всему стояку будет холодно, так как гидравлическое сопротивление теплого пола во много раз выше, чем у радиаторной системы. Это приводит к блокированию движения теплоносителя. По описанной причине получить разрешение на установку теплого пола в квартире от менеджера проблематично, а установка без этого является административным правонарушением.

    В современных новостройках делают две системы отопления для водяного теплого пола и радиаторное отопление. Разрешение на установку теплого пола владельцу квартиры не требуется, так как в системе есть запас гидравлического сопротивления.

    Особенности устройства теплого пола:

    1. нельзя размещать нагревательные элементы в местах размещения мебели, так как она перегреется и высохнет;
    2. длина контура не должна превышать норму:
    • при диаметре трубы 16 мм — 70-90 м;
    • 17 мм — 90-100 м;
    • 20 мм — 120 м;

    Оптимальной длиной контура считается 50-60 м для трубы 20 мм.Гидравлическое сопротивление и тепловая нагрузка находятся в прямой зависимости. Желательно установить два небольших контура, чем один длинный. Вода для движения будет тратить меньше энергии, отдавая большую часть на обогрев пола.

    • шаг укладки — 100-500 мм;
    • использование терморегуляторов предотвращает перегрев системы.

    Принцип действия

    Чтобы правильно выбрать требуемый материал и самостоятельно установить водяной теплый пол, необходимо разобраться в его принципе работы и составных частях.

    Контроль температуры

    Для комфортного проживания температура охлаждающей жидкости не должна быть больше 45 градусов, что позволяет полу прогреться до 28 градусов. Многие системы отопления не рассчитаны на такие низкие температуры: минимум 60 градусов. Исключение составляют конденсационные газовые котлы, которые имеют максимальный КПД при низких температурах. Допускается подавать теплоноситель непосредственно в систему теплых полов.

    Если есть котел другого типа, необходимо предусмотреть смесительный узел, в котором горячая вода смешивается с охлажденным теплоносителем из обратного трубопровода.

    Принцип работы следующий. Теплоноситель вытекает из котла и попадает в термостатический вентиль. При температуре выше допустимой из обратного патрубка открывается смесь воды. На схеме выше вы можете увидеть перемычку перед циркуляционным насосом. В нем монтируется двух- или трехходовой клапан. При открытии смешивается смесь с холодным теплоносителем.

    Смешанная охлаждающая жидкость подается на термостатический клапан. После достижения необходимой температуры подача холодной воды прекращается.Таким образом, система автоматически регулирует температуру теплого пола.

    Контурное распределение

    Далее охлаждающая жидкость нужной температуры поступает в распределительную гребенку. Для небольших помещений с одним трубопроводным контуром данная системная сборка может быть недоступна. Если в помещении несколько петель, то теплоноситель следует равномерно распределить по каждой, а затем собрать. Эту функцию выполняет распределительная гребенка или коллектор теплого пола. Проще говоря, это две трубы для подачи и возврата теплоносителя.К ним подключены все имеющиеся входные и выходные цепи.

    Если теплый пол организован в нескольких помещениях, то рекомендуется использовать коллектор с терморегулятором. В каждой комнате нужна своя температура: кто-то хорошо спит при + 25 градусов, а кто-то +18. Также площадь помещения разная, и соответственно длина контуров. В одних комнатах будут внешние стены, в других — только внутренние. В этих случаях для обогрева потребуется разное количество тепла.Для создания благоприятных условий проживания в каждой комнате используются гребни с терморегуляторами. Стоимость оборудования будет выше, а схемы укладки усложнятся, но поддерживать нужную температуру можно будет.

    На рынке представлено множество различных регуляторов температуры: для регулирования температуры в помещении или на полу. Выбор типа зависит от финансовых возможностей и пожеланий. Каждый из них управляет серводвигателем на гребне. Серводвигатель получает команду на увеличение или уменьшение проходного сечения, регулируя интенсивность.

    Теоретически может возникнуть ситуация, когда прекращается подача в контуры и котел может закипеть. Для устранения аварийной ситуации делается байпас, пропускающий части теплоносителя. Такие схемы полностью защитят котел и исключат его поломку.

    Схема подключения

    Есть несколько способов подключить теплый пол. В зависимости от конфигурации системы отопления различают следующие схемы:

    Контур с циркулирующим теплоносителем подключается после циркуляционного насоса, обратный поток — после.Регулирует работу коллекторной системы или шарового крана.

    • Двухтрубная схема. После прокладки труб контур подключается к подающему и обратному патрубкам. Контроль параметров осуществляется с помощью шаровых кранов на каждом.
    • Без циркуляционного насоса. Возможна установка, но нормальное функционирование системы не гарантируется. Монтаж достаточно сложный: подвод подключается в начале помещения, обратка — в конце.При установке важно соблюдать определенный уклон труб.

    В зависимости от конструктивных особенностей различают следующие схемы подключения:

    • Нерегулируемый. Применяется циркуляционный насос малой мощности, длина контура не более 70 м. При диаметре трубы 16 мм пропускная способность до 10 л / мин. КПД системы невысокий, так как невозможно контролировать параметры.
    • Регулировка балансировки. Для снижения расхода и регулировки температуры пола необходим специальный смеситель.
    • С трехходовым клапаном. Используется термочувствительное устройство, повышающее эффективность нагрева за счет автоматической регулировки.
    • Со смесительным узлом. В систему устанавливается расходомер или балансировочный клапан для постепенной регулировки потока тепловой энергии и перепада давления. Иногда для стабилизации используется автоматический клапан.

    Монтаж теплого пола

    Ключевым элементом теплого пола является система труб и хомутов.Как было сказано выше, существует две технологии устройства теплого пола:

    • Сухая кладка (деревянная или пенополистирольная). В деревянных плитах или матах из полистирола образуются каналы, в которые укладываются металлические полосы для труб. Это необходимо для равномерного распределения тепла. Трубы должны быть в нише. Поверх системы укладывается твердый материал (OSB, ГВЛ, фанера), а затем мягкий пол. Допускается укладка плитки на клей, ламинат и паркет.
    • Мокрая стяжка или стяжка состоит из разных слоев.Изначально уложена гидроизоляция для предотвращения затопления соседей снизу. В частных домах этот слой можно пропустить и начать с утепления. Сверху укладываются трубы. Фиксация происходит при помощи тейпа или сетки. Для безопасности трубы можно уложить армирующую сетку. Он распределяет нагрузку при сохранении целостности труб. Теперь можно заливать стяжку. Обязательно использовать демпфирующую ленту по периметру помещения и в точках подключения цепей. Поверх этого «пирога» можно стелить пол.

    У каждой из систем есть свои плюсы и минусы. В некоторых случаях допустимо использование только определенного типа установки вне зависимости от ее недостатков.

    Выбор системы

    Стоимость готовых комплектов сухой системы выше. Однако их вес намного меньше, а ввод в эксплуатацию происходит быстрее.

    Преимущества использования сухого монтажа:

    • Легкий вес. Не каждый фундамент или пол может выдержать нагрузку от водяного пола в стяжке.Минимальная толщина бетона над трубами — 3 см. При внешнем диаметре 3 см минимальная толщина стяжки превысит 6 см. Учитывая высокую плотность бетона, вес будет значительным. Плитка на клее добавит массы. Если при расчете фундамента был уложен большой запас, то проблем не возникнет. Иначе начнутся неприятности. При малейшем подозрении на слабость фундамента или перекрытий стоит установить теплый пол на деревянную или пенополистирольную систему.
    • Высокая ремонтопригодность. Несмотря на рекомендации использовать сплошные бухты при прокладке контура, со временем труба повреждается: случайно просверливается, лопается из-за заводских дефектов и т. Д. Мокрое пятно на бетонной поверхности свидетельствует о повреждении. Для устранения неисправности сломайте стяжку. Но местный ремонт может повредить близлежащие петли, расширив зону поражения. Двойной шов на месте ремонта становится потенциальным местом следующей утечки.
    • Быстрый ввод. Теплый пол можно эксплуатировать только после окончательного высыхания бетона — более 28 суток.Включение системы до этого момента строго запрещено. Теплый пол на «сухой» стяжке используют сразу после укладки.
    • Можно укладывать на деревянный пол. Если черновой пол деревянный, то стяжка сверху не будет хорошей идеей. Даже если он выдержит вес конструкции, эксплуатация теплого пола быстро разрушит древесину.

    Причины использования сухой технологии серьезны. Не стоит учитывать, что стоимость деревянного теплого пола баснословных денег.Самые дорогие элементы — металлические пластины. Но они хорошо сделаны из листового алюминия. Главное — правильно согнуть, образуя канавки для труб.

    Система теплых полов из пенополистирола, аналогичная деревянной.

    Материалы и порядок установки

    Самый распространенный теплый пол по «мокрой» технологии. Рассмотрим его структуру и необходимый материал более подробно.

    Работа начинается с выравнивания, так как утеплитель можно укладывать только на ровную поверхность.Игнорирование этого слоя приведет к большим расходам на отопление. В первую очередь требуется черновая стяжка.

    Порядок установки:

    • Прокладка по всему периметру демпферная лента представляет собой теплоизоляционный материал толщиной до 1 см. Это требуется для предотвращения потерь тепла и компенсации теплового расширения. Используйте специальную ленту или другой утеплитель такой же толщины.
    • Укладка теплоизоляционного материала на черновую стяжку. Толщина слоя зависит от региона, типа утеплителя, материала фундамента, организации чернового пола.Расчет ведется индивидуально для каждого случая.

    Оптимальным вариантом будет экструдированный пенополистирол плотностью более 35 кг / кв.м. Материал имеет достаточную плотность, способен выдерживать вес бетонной стяжки, эксплуатационные нагрузки. Единственный недостаток — высокая стоимость. Более дешевые утеплители имеют массу недостатков.

    • Сетка армирующая, шаг 5 см. К нему следует прикрепить трубы пластиковыми хомутами или проволокой. При использовании пенополистирола армирование можно исключить.Крепление происходит непосредственно к листам специальными скобами.
    • Установка маяков и заливка стяжки. Толщина слоя — от 3 см над внешней поверхностью трубы.
    • Укладка отделки. Используется любой тип напольного покрытия, совместимый с полом с подогревом.

    Трубы и схемы прокладки

    Основным элементом системы являются трубы. Они могут быть полимерными или металлопластиковыми. Их важная особенность — долгий срок службы и хорошая гибкость.Главный недостаток — высокая теплопроводность. Меньшее значение этого показателя у новых гофрированных труб из нержавеющей стали. Они также хорошо согнуты и стоят не дороже своих предшественников, но из-за их низкой известности многие их игнорируют.

    Диаметр труб определяет характеристики пола, он находится в пределах 16-20 мм. Существуют различные схемы укладки (спираль, змейка), учитывающие особенности помещения.

    Змейка — самый простой способ укладки, но к окончанию контура теплоноситель успевает остыть и немного нагревает поверхность.Поскольку зона теплопередачи будет самым теплым местом, монтаж начинают с холодной зоны возле двери или окна.

    Двойная змейка и спираль лишены описанного недостатка, но их укладка сложнее. Перед работой все должно быть нарисовано на бумаге, чтобы не запутаться в схеме.

    Коллектор

    Коллектор нужен для регулировки работы. Выберите модель с нужным количеством выходов, чтобы соединить все элементы. Самый дешевый вариант — коллектор с запорной арматурой.Однако отсутствие регулировки часто снижает эффективность роботов с подогревом пола. В более дорогих моделях предусмотрены дополнительные клапаны для контроля рабочих параметров пола. У некоторых коллекторов есть предварительный миксер и сервоприводы. Первый нужен для регулировки параметра теплоносителя, а второй — для автоматизации процесса нагрева.

    Коллектор установлен в специальном ящике из оцинкованной стали. Монтаж происходит на определенной высоте, обеспечивая дальнейшую подачу необходимых трубопроводов.

    Подложка теплоизоляционная

    Следует подготовить основание для укладки труб. Используйте теплоизоляционную подложку:

    • с покрытием из фольги (пенофол) для дополнительной изоляции пола;
    • пенополистирольных плит, которые повысят долговечность полимера.

    Специальные бобышки и маркировка на пенополистирольных плитах упростят и ускорят укладку труб.

      Минеральные обогреватели

    • используются поверх почвы и если нижнее помещение не отапливается.

    Изоляционная прокладка должна иметь определенную толщину и иметь необходимое сопротивление теплопередаче.

    Стяжка

    Для стяжки подойдет обычный раствор из портландцемента и песка. Марка цемента — от М-350.

    Как правило, «мокрая» стяжка набирает прочность долго — около месяца. Запрещается эксплуатировать теплый пол, так как образуются трещины, прорываются трубы. Полусухие стяжки на основе специальных добавок помогут сократить время высыхания, повысить пластичность раствора и снизить используемую влажность.Добавки приобретаются дополнительно или используются специальные смеси. Стоимость последних выше, но с ними проще работать: по инструкции долить воды и размешать до однородности.

    Теплый пол позволяет равномерно обогреть помещения и сэкономить на теплоносителе. Его подключение к системе отопления не требует особых затрат и может производиться самостоятельно.

    Если вы знаете схему, то подключить трубопровод теплого пола к разводке системы отопления крайне просто.Мы рассмотрим существующие схемы и посмотрим, как установить теплый пол с минимальными усилиями, а также узнаем, как регулировать температуру теплого пола.


    Как устроен теплый водяной пол

    В нашем климате теплый пол особенно популярен. Отопление снизу вверх, огромные размеры излучателя (радиатором выступает вся поверхность пола) и возможность подключения этажей к аккумуляторному котлу привлекают многих домовладельцев. К тому же такой обогреватель имеет очень простое устройство.Классический теплый пол состоит из следующих элементов:

    • Подложка, отделяющая контур отопления от плиты пола. Причем в качестве подложки используется материал с высокой отражательной способностью — теплым должен быть воздух в комнате и пол, а не плита перекрытия и пространство под ней.
    • Контур охлаждающей жидкости. Обычно в этой роли используется труба, которую укладывают прямо на подложку, свернутую улиткой или спиралью. При этом подключение теплого пола к системе водяного отопления осуществляется на правах врезки в существующую сеть, которую обслуживает один котел.В результате носитель течет из системы отопления по контуру теплого поля, превращая обычную трубу в нагревательный элемент.
    • Муфты предохраняющие трубу с горячей водой от повреждений. Основной материал стяжки — цементно-песчаный раствор. Стоит недорого, а после застывания образует твердую корку, защищающую трубу подключенного контура. Кроме того, стяжка получает энергию теплоносителя, после чего начинает работать как радиатор с очень большой площадью рассеивания.

    Как видите, все действительно просто и построить такую ​​систему отопления сможет даже совсем неопытный домашний мастер. Ведь самое сложное в этом вопросе — понять, как подключить теплый пол к проводке и котлу, и даже подросток может замесить раствор и уложить трубу по разметке на подложке. Поэтому дальше поговорим о схемах подключения.

    Три схемы подключения теплого пола

    В большинстве случаев подключение теплого пола к котлу осуществляется по трем схемам.Однотрубный вариант — такая схема подключения теплого пола предполагает врезку в единую ветку разводки, между котлом и радиатором или между двумя батареями. Например, горячая вода течет от котла по трубам к радиатору, в контур, в следующий радиатор и возвращается в котел. Недостатком такой схемы является невозможность регулировки температуры нагреваемого основания. Пользователь не может даже отключить эту схему от сети. К тому же, если пол вставить сразу за котлом, он будет слишком горячим, а если последний радиатор — слишком холодным.

    Двухтрубная версия — эта схема подключения предполагает вставку контура между напорной и обратной ветвями электропроводки. Таким же образом к системе подключается любой радиатор. В этом случае пользователь может рассчитывать на возможность регулирования объемов прокачиваемого теплоносителя по контуру пола, определения температуры нагрева и расхода энергии. Единственный минус этого варианта — необходимость вставки запорно-регулирующей арматуры в зоне размещения пола, что затрудняет автоматический контроль температуры и может нарушить стилистику интерьерного решения .

    Коллекторный вариант основан на практике подачи горячей воды в распределительный узел (коллектор), к которому подключаются линии, соединяющие котел с радиаторами и другими нагревателями. Сбор воды со всех водонагревателей, включая обогреваемую плоскость, осуществляется с помощью обратного коллектора, который подключается к соответствующей трубе котла. Такая схема позволяет регулировать температуру в каждом помещении с помощью запорных и регулирующих узлов на коллекторах. Распределители могут быть расположены прямо у котла.

    Самый простой способ подключения пола к разводке — однотрубный, но его недостатки вынуждают отказаться от этого способа и выбрать двухтрубную схему, так как коллекторный метод вынуждает тратить гораздо больше личного времени и денег на трубы и фитинги.

    Как смонтировать теплый пол с минимальными усилиями

    Подключение пола по двухтрубной схеме осуществляется следующим образом. Для начала нам нужно обустроить субстрат и улитку из гибких труб. А если вы не уверены в своих силах, то в качестве первого лучше выбрать заводской вариант пенополистирола с прорезанными пазами для укладки труб.Причем раскатку арматуры лучше начинать от напорной линии к центру, а заканчивать — от центра к обратной.

    Во-вторых, подключив пол, мы будем иметь дело с трубами отопления, по которым энергоноситель (вода) нагревается до 70-90 градусов Цельсия. Поэтому вставка нового контура не предполагает возможности работы с заполненной проводкой: котел придется заглушить, а воду слить.

    В-третьих, освободив трубы от горячей воды, мы можем заняться вставкой контура в напорную магистраль.Для этого потребуется разрезать трубопровод в зоне выхода одного конца контура на плинтус, где находится напорная магистраль системы. Далее в это место врезается тройник, обеспечивающий циркуляцию и отвод потока теплоносителя в трубопровод с подогревом пола. На боковую ветвь тройника навинчивается запорный вентиль. В самом конце к штуцеру форсунки или клапана крепится труба контура пола.

    В-четвертых, чтобы замкнуть пол, необходимо подключить свободный конец контура к обратной (сливной) линии.Для этого нам необходимо в эту ветку врезать тройник, на его боковую ветвь накрутить вентиль и подключить к вентилю контур.

    В-пятых, вы заполняете систему водой, стравливаете воздух и включаете котел. Очень скоро нагнетательный насос в системе вытолкнет горячую воду из рубашки котла в контур пола, и она нагреется.

    Как видите, любой человек, у которого хватит терпения прочитать эту инструкцию до конца, сможет подключить теплый пол к уже собранной системе.Теперь мы можем разобраться только с методами регулировки температуры в зоне пола.

    Как отрегулировать температуру теплого пола

    Если стяжка теплого пола прогреется до 30 градусов Цельсия или выше этой отметки, хозяину дома будет в таком помещении неуютно, а он получит еще больше стресс при оплате счета за отопление. Поэтому при подключении контура в районе тройников необходимо монтировать регуляторы, регулирующие пропускную способность заделанного в пол трубопровода.

    При подключении пола необходимо установить регуляторы.

    Самый простой способ регулирования — это клапан, не шаровой кран, а классический с буксой и резьбовым штоком. Закручивая и ввинчивая шток в корпус клапана, мы открываем или закрываем отверстие в зоне седла, распределяя потоки горячего носителя (воды). Но такая регулировка требует постоянного присутствия человека, затягивающего штангу. А сам регулирующий клапан поражает своими размерами и способен упасть в обморок чуткого дизайнера интерьера.

    В современных системах вместо клапана используется трехходовой смесительный клапан, внутри которого находится шток с парафином, который поддерживает пропускную способность (и связанную с ней температуру) на должном уровне.

    Клапан монтируется на линии подачи охлаждающей жидкости в контур пола, встраивается сразу после тройника и запорного клапана. При этом в обратку контура вставляют еще один тройник, помещая его перед входом в обратку разводки системы отопления (накручивают на запорную арматуру, которая ставится на тройник обратной ).Далее необходимо соединить боковой выход трехходового смесительного клапана и тройник на задней (сливной) части контура пола.

    В результате получается так называемый байпас, управляемый клапаном. Если теплоноситель слишком горячий, то большая часть потока пойдет через перемычку от нагнетательного конца контура к сливу, и только необходимая доза тепла попадет в саму тепловую трубу пола. Если в системе будет циркулировать теплая вода, клапан отключит байпас и вернет всю охлаждающую жидкость в контур пола.

    Таким образом, в случае трехходового смесительного клапана участие человека в регулировании температуры и расхода больше не требуется. Чего мы добились.

    Чтобы комбинированная система отопления работала нормально, нужно знать, как правильно соединить радиаторы отопления и теплый пол между собой.

    В этой статье мы рассмотрим несколько схем обвязки для комбинированной системы отопления, а также достоинства и недостатки каждой схемы.

    Подключение теплого пола к однотрубной системе отопления (вариант 1)

    На схеме ниже однотрубная система отопления, иначе называемая «Ленинградка»:

    На схеме изображены котел (напольный), блок безопасности, запорная арматура (вентили) на подающем и обратном трубопроводе, расширительный бак и циркуляционный насос перед котлом.

    Радиаторная система выполнена в виде двух ответвлений; на каждом ответвлении — сразу после подключения к основному стояку — также устанавливается запорная арматура.На каждом радиаторе есть два радиаторных клапана: на подаче и на обратной — в случае необходимости заменить вышедший из строя радиатор без слива всей системы.

    Подача и обратка — магистральный трубопровод — выполнены полипропиленовой трубой диаметром 25 мм, радиаторы соединены с магистральной трубой полипропиленовой трубой 20 мм.

    В однотрубной системе сечение А должно быть меньшего диаметра (при диаметре основной трубы 25 мм труба этого сечения имеет диаметр 20 мм).(Почему это делается, рассказывается в следующей статье.)

    Что не так с этой системой?

    На верхнем ответвлении подвод к радиаторам сверху, а отвод от радиатора снизу. Такое подключение дает наибольшую эффективность. На нижнем ответвлении подача и отвод радиаторов подключаются в нижней части радиатора. При таком подключении КПД радиаторов будет всего 88%, о чем говорилось в статье об эффективных и неэффективных подключениях радиаторов.

    Еще один недостаток: такая схема подключения не подходит для больших домов примерно с 30-40 радиаторами. То есть, если в здании более одного этажа, то при таком подключении радиаторов необходимо для каждого этажа сделать свою ветку, отдельную от других. В одноэтажных домах с большими площадями (более 150 кв. М.) Применяется другая схема, о которой потом и пока о подключении теплого пола в рассматриваемой схеме.

    Как подключить теплый пол?

    Из котла выходит теплоноситель с температурой 80 градусов.Пройдя все радиаторы, теплоноситель в обратном патрубке уже имеет температуру 50-55 градусов, что делает его идеальным для подключения теплого пола к обратному патрубку, что видно на схеме.

    На подаче и возврате теплого пола также устанавливаются запорные вентили, которые дают возможность отключить теплый пол без остановки радиаторной системы. На обратной магистрали делается байпас, с помощью которого часть теплоносителя (если в обратке для теплого пола слишком жарко) направляется в котел.

    То есть, если байпас закрыт, то весь теплоноситель пойдет через теплый пол. При открытом байпасе из-за большего сопротивления теплого пола теплоноситель пойдет прямо в котел и пол не нагреется. Понятно, что байпас не обязательно только полностью открыт или только полностью закрыт. Его можно до определенной степени приоткрыть, чтобы установить желаемую температуру в теплом полу.

    Конечно, регулировка байпаса — это ручная регулировка, это не очень удобно, но не у всех есть возможность купить дорогие смесительные узлы с автоматическими клапанами.То есть байпас — вариант бюджетный, пожалуй, впервые, пока не появится возможность установить автоматику.

    Подключение теплого пола к однотрубной системе отопления (вариант 2)

    Ниже приведен пример комбинированной системы отопления:

    Здесь котел настенный, но это не беда, котел можно установить как угодно.

    Радиаторы подключаются по однотрубной схеме: обратка первого радиатора — подача второго и т. Д.

    Недостатком такого подключения является то, что первый радиатор самый горячий, а в последнем температура воды самая низкая, чего может просто не хватить для обогрева помещения, в котором установлен этот последний радиатор.

    Рассмотрим подключение теплого пола.

    В отличие от предыдущей схемы, здесь теплый пол подключается к подаче, а не к обратной линии радиаторной системы. Так как теплоноситель поступает на теплый пол с такой же температурой (80 градусов), что и радиаторы, терморегулятор (смесительный узел) должен быть перед коллектором на подаче.Без такого контроля температуры можно перегреть теплый пол, что будет некомфортно для человека. В этом случае одного блока байпаса, показанного на схеме, недостаточно.

    Подключение теплого пола к двухтрубной системе отопления

    Следующая схема представляет собой двухтрубную систему отопления, в которой отдельный подводящий трубопровод и отдельный обратный трубопровод:

    Недостаток такой системы тот же, что и в предыдущей схеме: при большом количестве радиаторов в последнем радиаторе охлаждающая жидкость имеет самую низкую температуру.

    Но теплый пол, подключенный к обратной трубе перед самим котлом, имеет наиболее подходящую температуру. Также есть байпас для ручной регулировки температуры теплого пола, как в первой схеме.

    Комбинированная система отопления в квартире

    На данной схеме показано, как можно сделать комбинированную систему отопления — подключить теплый пол — в квартире . Конечно, далеко не во всех городах разрешено подключать теплый пол к системе отопления квартиры.В любом случае разрешение нужно уточнять. Тем не менее, приведу схему.

    На схеме показаны вертикальные подающие и обратные стояки, проходящие через все этажи дома. Сверху — прикрепленный к стоякам радиатор. Внизу — вместо радиатора! — подключена система теплого пола: коллекторы, циркуляционный насос и смесительный узел для регулирования температуры.

    По подающей трубе от основного стояка в смесительный узел поступает вода с температурой 80 градусов (то есть вроде бы такой температуры, но многие люди, живущие в квартирах, имеют право сомневаться, ну да ладно) .В смесительном узле более холодная вода из обратной линии теплого пола смешивается с горячей охлаждающей жидкостью, тем самым понижая температуру подачи до желаемого значения.

    В этом, собственно, и весь принцип теплого пола в городской квартире. Однако всегда следует помнить о строгом контроле за температурой теплоносителя в теплом полу и о том, что у соседей тоже достаточно тепла. Что ж, еще раз повторяю: для начала нужно узнать в соответствующих службах, можно ли делать теплый пол в вашем городе / доме.

    В общем, на моем сайте есть подробная статья, как сделать водяной теплый пол в квартире, не имея проблем со схемой подключения, показанной выше.

    Все схемы, приведенные в этой статье, несмотря на указанные недостатки, являются работоспособными, и вы можете использовать их для отопительных приборов в своем доме. Однако есть один принцип; если вы это понимаете, то комбинированная система отопления любой сложности будет вам под силу. Что это за принцип? Прочтите следующую статью.

    Как подключить теплый пол к отоплению

    Монтаж и подключение водяного теплого пола к системе водяного отопления в доме возможно как на стадии строительства и проектирования, так и в существующий и действующий отопительный контур. Перед тем как сделать теплый пол из отопления, необходимо правильно рассчитать его ожидаемую производительность, учесть особенности совмещения радиаторного контура и дополнительной конструкции трубы, а также другие параметры.Монтаж на деревянную основу следует производить с учетом условий эксплуатации финишного покрытия.

    Факт! Для реализации такой системы подойдет как однотрубная магистраль, так и двухтрубная, и ее можно использовать как в квартире, так и в частном доме, в том числе деревянном. Постоянную циркуляцию горячей воды будет обеспечивать специальный насос, который значительно повысит эффективность нагрева и возврата теплоносителя по обратным трубам. Контур системы теплого пола можно спроектировать самостоятельно с учетом основных принципов расположения труб.При правильном и качественном монтаже, правильной эксплуатации котла и общей теплоизоляции этот способ отопления станет эффективной заменой аккумуляторным батареям.

    Подключение и установка водяного пола в квартире

    Самовольное несанкционированное подключение водяного отопления полов в квартире к центральному отоплению в соответствии с регламентированными нормами запрещено. Самовольная врезка своими руками чревата необратимыми последствиями в плане качественного обогрева соседних квартир снизу или сверху в зависимости от принципа подачи горячей воды в систему центрального отопления.Подключение дополнительной конструкции к центральному отоплению может повредить общую гидравлику всего многоэтажного дома. В случае наличия в квартире автономного водяного отопления, подключенного к котлу, разрешение коммунальных служб не требуется. Это касается домов старой постройки, в новостройках возможно подключение водяного отопления полов.

    Подключение теплого пола к индивидуальному отоплению

    Виды подключения водяного отопления полов зависят от общей схемы отопления, таких систем:

    Для подключения конструкции к индивидуальной системе отопления в частном доме или квартире необходимо правильно спроектировать контур конструкции, учесть расстояние между витками и расстояние от котла, а также предполагаемое расположение мебели. или другие элементы декора и дизайна интерьера.Рекомендуется размещать контур под открытой незанятой поверхностью пола.

    В частном доме укладка этого вида отопления обычно происходит при капитальном ремонте, когда перекрытия армируют и цементируют. На деревянный пол также возможна укладка конструкции водяного отопления при наличии каркаса из дополнительных лаг и нового покрытия. Следует отметить, что установка на деревянную основу обеспечивает эффективную теплоизоляцию с обратной стороны конструкции. Также укладка на деревянный каркас должна обеспечивать равномерное распределение выделяемого тепла, для чего в лагах можно оборудовать выемки под расположение трубопровода.

    Однотрубная схема водяного отопления, так называемая «Ленинградка», считается одной из самых простых и недорогих конструкций. Такая схема и ее установка предусматривает наличие одной магистрали для горячей воды, контур в этом случае только увеличивает свою общую длину. Работу установки обеспечивает циркуляционный насос, без которого эффективность нагрева недостаточна. Наличие котла в частном доме, в котором монтируется такой насос, не гарантирует, что схема будет максимально эффективной.Для хорошей циркуляции горячей воды по трубам насос следует устанавливать примерно посередине линии. В этом случае контур теплого пола должен иметь подключение после насоса, а обратный контур — после него. Управление осуществляется с помощью специальных регуляторов, которые устанавливаются на открытой части трубопровода. Контур, подключаемый к однотрубной системе отопления, не должен превышать 20 — 30 м. В противном случае его эффективность заметно снизится. Особое внимание следует уделить расположению смесителя для теплого пола, который также устанавливается на открытой части конструкции.

    Двухтрубный контур отопления считается наиболее оптимальным для подключения и функционирования теплого пола. В двухтрубной системе радиаторного отопления предусмотрены отдельные трубопроводы возврата и подачи горячей воды, подключенные к основному котлу. В этом случае систему теплого пола можно подключить в одном месте на открытой части с помощью модуля смесителя или обычных шаровых кранов, которые обеспечат необходимый поток воды через них.

    Важно! Двухтрубный тип подключения может обеспечить нормальную работу контура теплого пола, длина которого не превышает 50 м.

    Гравитационная схема предусматривает естественную циркуляцию воды по трубопроводу. К такому контуру следует подключать контур водяного теплого пола с учетом уклона ствола. Вам нужно подключить систему в одном конце комнаты, а вывести обратный поток — в другом. Установка и подключение к такой системе своими руками — процесс очень трудоемкий, требующий специальных знаний.

    Также следует выбрать правильный диаметр трубы для подключения батареи и теплого пола.Размер основной трубы, подсоединяемой к котлу, должен быть не менее 32 мм.

    Разводку трубопровода можно выполнить по принципу:

    • «Змеи»;
    • Спираль.
    • Диаметр трубы для укладки теплого пола при монтаже однотрубного или двухтрубного контура отопления не должен превышать 18 мм.

      Подключение водяного теплого пола можно сделать своими руками, соблюдая основные требования к устройству таких конструкций.Использование такого способа отопления позволит отказаться от открытого радиаторного контура отопления, что также допустимо в частном деревянном доме. В случае недостаточной внешней теплоизоляции здания или неизолированного деревянного основания рекомендуется использовать два принципа обогрева вместе, в зависимости от КПД котла. Алгоритм монтажа, определяющий, как сделать теплый пол из отопления, должен включать в себя испытания на работу с открытой системой, не покрытой цементной стяжкой.Окончательное формирование напольного покрытия в доме возможно через определенный промежуток времени, убедившись в целостности конструкции и отсутствии протечек.

      Владельцы загородных домов не всегда умеют сделать теплый пол из отопления. Самостоятельно установить систему и ее подключение очень просто, если знать несколько нюансов.

      Монтаж теплого пола от существующей системы отопления осуществляется по следующим принципам:

    • к имеющимся радиаторам нужно подключить коллекторный узел;
    • устанавливаемая конструкция должна отличаться стандартным давлением, не превышающим 8-9 атм.

    Подключение водяного теплого пола к существующей системе автономного водяного отопления

    Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой — для отвода охлажденного теплоносителя обратно в котел для нагрева.

    Однотрубная система отопления отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол к нему подключают по принципу другого радиатора.Устанавливается после нагревательного устройства, что позволяет без дополнительных устройств снизить температуру теплоносителя.

    Материалы для устройства теплого пола

    Устройство водяного теплого пола

    Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал — полиэтилен или металл. При использовании последнего варианта для трубопроводов используется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.

    Характеристики труб Rechau для теплого пола

    Полиэтилен как материал более предпочтителен. Не подвержен электрохимической коррозии, чего нельзя сказать о металле. Также полиэтиленовые трубы проще в установке. Они продаются в больших отсеках, что позволяет установить полный водяной контур с одним элементом. Основным материалом для крепления трубопроводов являются пластиковые стяжки или специальные профили, которые устанавливаются с помощью дюбелей.

    Конструкция труб SANEXT для теплого пола

    Схема монтируется по выбранной схеме.Если материал трубы полиэтилен, то радиус змеевика должен быть не менее пяти его диаметров. Если слишком сильно согнуть контур, образуются складки. На этом этапе материал наиболее подвержен разрушению при длительном использовании.

    Устройство водяных теплых полов VALTEC

    Устройство коллектора теплого пола

    Самый дешевый коллектор оснащен только запорной арматурой. В такой модели не предусмотрена возможность регулировки параметров работы, что делает теплый пол не всегда эффективным.

    Есть также модели, которые оснащены сервоприводами и предварительными миксерами. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй позволяет регулировать температуру теплоносителя, подаваемого в теплый пол.

    Подложка теплоизоляционная

    Трубопроводы укладываются на подготовленное основание, которое формируется с использованием специальных теплоизоляционных подложек. Используйте следующие параметры:

    с фольгированным покрытием. Применяется такой теплоизоляционный материал, как пенофол.Эту подложку можно использовать тогда, когда нет необходимости в качественном утеплении пола;

    Укладка пленочного теплого пола теплый пол

    Разновидности утеплителя из минеральной ваты для теплого пола

    Существует несколько способов подключения теплого пола к отопительным приборам, в зависимости от конфигурации существующей системы:

    однотрубная схема. Подача контура с циркулирующим теплоносителем подключается после циркуляционного насоса, а обратка — после.Регулировка системы осуществляется с помощью установленного коллектора или шарового крана;

    Однотрубная система водяного отопления

    Схема подключения однотрубной и двухтрубной системы отопления без циркуляционного насоса

    Схемы подключения теплого пола в зависимости от конструктивных особенностей

    Система трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам по следующим схемам:

    • применение балансировки.В схему входит специальный кран. Он позволяет снизить расход жидкости до необходимого уровня. Таким образом можно контролировать температуру теплого водяного пола;
    • оптимальный и равномерный прогрев всей поверхности пола, который достигается за счет введения в конструкцию дополнительных приспособлений регулировки;

    Схема подключения водяного теплого пола к центральной системе через отдельный ввод

    Подключение теплого пола к существующей системе отопления

    На почту сайта часто приходят вопросы о том, как подключить один или несколько контуров теплого пола к существующей системе отопления.

    Из этой статьи вы узнаете, как это сделать. Контур теплого пола можно подключить к системе, например, радиаторного отопления, с помощью модуля местного теплого пола. Для этого вам необходимо приобрести этот модуль или сделать его своими руками.

    Рассмотрим мирской пример: в вашем доме установлена ​​радиаторная система отопления, и вы установили контур теплого пола, например, в пристройке, и вы хотите подключить его к своей системе отопления, но вы ломаете голову над тем, как сделать это правильно.А в Интернете, скажу вам, очень много противоречивой информации о такой связи.

    Сначала продумайте, как должна быть устроена система отопления, к которой можно подключить контур теплого пола. Система должна быть с собственным циркуляционным насосом. Он может быть двухтрубным, однотрубным (Ленинград) или гравитационным.

    Первый и самый идеальный вариант подключения контура теплого пола — двухтрубная радиаторная система отопления. При этом монтируем контур теплого пола и подключаем его к подающему и обратному патрубкам радиаторной системы отопления.Это можно сделать либо через модуль для подключения теплого пола, либо просто использовать два шаровых крана.

    Подключение теплого пола к однотрубной системе отопления

    Второй вариант — подключить контур теплого пола к системе радиаторного отопления под названием Ленинградка. Или простая однотрубная система. В этом случае нужно подключить подачу контура теплого пола после циркуляционного насоса, а возврат теплого пола перед насосом.При этом регулировать температуру в помещении можно с помощью модуля теплого пола, а также с помощью шаровых кранов.

    Подключение теплого пола к самотечной системе отопления

    Третий вариант, например, чисто гравитационная горизонтальная система отопления без циркуляционного насоса. Так как система в этом случае идет под уклон и можно подключить контур теплого пола, например, в одной комнате, используя ту же наклонную систему. Для этого подключаем подающую линию контура теплого пола в начале помещения, а обратный контур — на другом конце комнаты.Сразу хочу сказать, что придется немало повозиться, чтобы подключить контур теплого пола к системе самотечного отопления. В такую ​​систему проще вставить циркуляционный насос и выполнить подключение по второму варианту .

    Условия подключения

    А теперь поговорим об условиях подключения контура теплого пола к радиаторной системе отопления. Для начала нужно понять, что смонтированная радиаторная система отопления не резиновая. Поэтому у него есть некоторые ограничения.И это нужно делать правильно. Очень часто вижу, как устанавливают радиаторные системы отопления, используя, например, трубу ППР дм 25 мм. И как в этом случае подключить теплый пол к системе? Поэтому всегда рекомендую устанавливать трубы для радиаторной системы отопления. диаметром от 32 мм и более .

    Теперь о длине контура теплого пола. Длина для двухтрубной системы не должна превышать 40-50 метров в зависимости от вышеперечисленных характеристик.Можно смонтировать змейкой, начиная, например, с внешних стен, или спиралью.

    Длина контура теплого пола на Ленинградке с принудительной циркуляцией не должна превышать 20-30 метров. При этом , если у вас большая длина цепи, то вам нужно разделить ее на равные части .

    Труба для монтажа контура теплого пола в данном случае рекомендую использовать металлопластик dm не более 16-18 мм. Дм 20 мм применяется для гравитационных систем. Обычно температура теплоносителя в радиаторных системах отопления составляет не менее 70 градусов.При этом трубы PEX-AL-PEX выдерживают температуру до 90 градусов. Существуют также аналоги труб из сшитого полиэтилена с кислородонепроницаемым слоем, которые также выдерживают температуру до 90 градусов Цельсия.

    Модуль для подключения системы теплых полов

    А теперь поговорим о работе и устройстве модуля подключения контура теплого пола. Модуль регулировки теплого пола работает по всем законам системы теплого пола.Т.е. модуль за счет термоголовки отключает или включает подачу теплоносителя в контур теплого пола . В этом случае модуль монтируется на обратной стороне. Для этого в модуле установлен воздухоотводчик. Для удаления воздуха из контура теплого пола.

    Модуль собирается в пластиковую коробку с крышкой и используется для скрытого монтажа внутри стены. В крышке есть отверстие, через которое выходит термостатическая головка для измерения температуры в помещении. А, значит, возобновление или прекращение циркуляции теплоносителя в контуре теплого пола.

    Термоголовка устанавливается на запорный вентиль под термоголовкой. Клапан, в свою очередь, соединяется с тройником, в который вкручивается воздухоотводчик. Все это находится внутри коробки.

    Монтаж контура теплого пола начинается с установки модуля теплого пола
    . Для этого нужно выбрать место внутри комнаты возле двери. Это со стороны его проема. На высоте не более 1000 мм. Сделайте углубление в стене из кирпича или каркас в стене из гипсокартона.Также необходимо сделать строб от ниши до пола размером 50х50 мм.

    Теперь монтируем модуль для регулировки теплого пола. Монтируем торт теплый пол по всем законам жанра ( деталь здесь) и подключаем трубы контура теплого пола к радиаторной системе отопления, следуя этой схеме.

    Но сейчас все не так гладко. Модули для соединения контура теплого пола дороги так и не всегда можно найти.В этом случае модуль для схемы можно сделать своими руками.

    Для этого берем, например, щит для установки электричества. Экран или распределительная коробка могут быть пластиковыми или металлическими. Также подойдут распределительные коробки. Размер при этом выбираем 200х300 мм. Высота 300 мм. Теперь берем прямой радиаторный вентиль под термоголовку. Задаем направление вверх. Снизу закрепляем штуцер для подключения труб. Это может быть пресс или ТМ. Сверху наматываем изгиб ½ дюйма внутренней и внешней резьбой.На ветку наматываем тройник ½ дюйма. Сверху ввинчиваем автоматический дефлектор. Нижний штуцер для подключения труб. Это может быть пресс или ТМ. Теперь при помощи металлических зажимов на шпильке крепим эту конструкцию в щит.

    Подключаем теплый контур к модулю и радуемся его работе и теплому полу.

    Eurosantehnik.ru

    Как подключить теплый пол к системе водяного отопления

    Подключение водяного теплого пола

    Принципы технологии подключения теплого пола к системе отопления

  • температура охлаждающей жидкости должна быть снижена минимум до + 55 ° С;
  • Также в перечень подготовительных работ входит расчет всех параметров эксплуатации теплого водяного пола, которые зависят от характеристик существующей системы отопления.Это может быть однотрубный или двухтрубный.

    Как подключить теплый пол к системе отопления

    Также нужно учитывать — невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа движения жидкости. При переходе теплоносителя из трубопровода большого диаметра в трубопровод меньшего диаметра теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.

    Более дорогие варианты оснащаются дополнительными клапанами.Они позволяют при необходимости скорректировать работу теплого пола.

    Коллектор устанавливается в специальный бокс (материал — оцинкованная сталь), соответствующий его размеру. Его установка осуществляется на определенной высоте, чтобы можно было подвести к нему все необходимые трубопроводы.

    Коллектор напольный своими руками

    Пенополистирол для водяного теплого пола

    Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления

    Двухтрубная система водяного отопления

    Монтаж системы водяного теплого пола

  • нерегулируемый.Для функционирования конструкции используется циркуляционный насос малой мощности. Учитывая эту особенность, длина цепи не должна превышать 70 м. Его диаметр составляет 16 мм, что обеспечивает пропускную способность 5-10 л / мин. Такая схема неэффективна, так как нет возможности контролировать ее рабочие параметры;
  • Трехходовой термостатический смесительный клапан

    Преимущества и недостатки теплого пола от существующего отопления

    Устройство водяного теплого пола по данной схеме имеет ряд преимуществ:

    Видео: Монтаж однотрубной системы отопления с теплым полом

    • Досрочный выход на пенсию «северных» рабочих.Для сотрудников северных регионов действует специальный льготный исчисление трудового стажа, в результате чего они имеют право досрочно выйти на пенсию […]
    • Нотариусы Тулы. Здесь работают нотариусы в Туле. НОТАРИАЛЬНАЯ ПАЛАТА ТУЛЬСКОЙ ОБЛАСТИ Нотариус Военнова Валентина Ивановна Адрес: 300001, г. Тула, ул. Чапаева, 42. Телефон: (0872) […]
    • Правительство Российской Федерации рассматривает перечень и правила предоставления налоговых льгот военным пенсионерам для облегчения условий увольнения с работы и, следовательно, регулярно проводит реформы в различных […]

    систем, отопление в которых построено по одноконтурному принципу

    Одним из важнейших вопросов при строительстве частного загородного дома является устройство и прокладка системы отопления. От того, насколько правильно решен этот вопрос, зависит эффективность и скорость теплообмена воздуха и надежность всей системы. Если правильно подойти к этому аспекту, мы сможем сделать не просто трубопровод, способный эффективно обогревать помещения, но и удовлетворить все дизайнерские моменты в интерьере помещения.И здесь особое внимание следует уделить тому типу отопления, которое вы будете использовать. В этой статье мы постараемся раскрыть все особенности, которыми обладает система «Ленинградка».

    Системы, отопление которых построено по принципу однотрубной схемы

    На данный момент существует два основных пути прокладки трубопроводов. Это может быть однотрубная или двухтрубная система. Что касается нашей «Ленинградки», то она относится к первому типу устройств. Этот способ прокладки отопления на сегодняшний день является одним из самых популярных и распространенных в России.А все потому, что «Ленинградка» (системы, отопление в которых построено по одноконтурному принципу) позволяет собственнику самостоятельно выбирать время обогрева и таким же образом обслуживать его, не привлекая специалистов. Таким образом, этот тип трубопровода обеспечивает абсолютную автономию здания от системы центрального отопления.

    Какие есть нюансы?

    Главный нюанс при использовании «Ленинградки» в том, что она не способна нормально отапливать многоэтажные дома. Поэтому его используют в основном в одноэтажных домах.Хотя, по мнению специалистов, при правильном подходе можно обеспечить эффективное отопление помещения в два этажа. Но в этом случае лучше всего использовать двухтрубные системы. Их установка более проста, а обогрев более эффективен.

    На этом фото представлена ​​схема системы отопления «Ленинградка»:

    Как видим, в ней используется только одна труба, которая постепенно подводится к каждому из радиаторов (батарей) и, наконец, доходит до котла, откуда начинает течь. распространяются снова.Способ нагрева здесь замкнутый, так как вода течет в системе по кругу по единому контуру с определенной скоростью подачи и количеством жидкости.

    Какие преимущества у Ленинградки?

    Системы отопления в которых однотрубные, в частности и «Ленинградка», имеют массу преимуществ по сравнению с другими аналогами. Во-первых, благодаря наличию всего одной трубы можно прокладывать трубопровод в самых труднодоступных местах (например, это может быть место под дверным проемом).Благодаря этому можно скрыть лишние трубы от взгляда человека, тем самым не нанеся вреда внутреннему оформлению помещения. Во-вторых, «Ленинградка» очень проста в установке, и при ее установке не нужно вызывать специалистов. В-третьих, «Ленинградка» (системы с одноконтурным отоплением, в которых она применяется практически во всех домах советской постройки) из-за отсутствия второго ряда труб менее затратна в финансовом отношении в установке по сравнению с двухконтурный.

    Из недостатков можно отметить только низкую теплопроводность. Из-за этого однотрубная система отопления «Ленинградка» не используется в многоэтажных домах.

    .
