Подключение теплого пола к электричеству: как подключить своими руками

В процессе монтажа электрического теплого пола, самым трудоемким считается подключение к электропитанию. Непосредственно устройство полов своими руками не представляет сложности даже для новичков, но, если подключение инфракрасного теплого пола, либо кабельного или стержневого, произведено неправильно, система не будет выполнять свои функции или выйдет из строя. Следует обратить внимание на устройство заземления, иначе система будет «биться» током.

Электрические теплые полы требуют установки термостата. Этот прибор нужен для поддержания стабильной заданной температуры в помещении. Термостат отключает и включает полы в соответствии с показаниями термодатчика.

Установка терморегулятора

Подключение теплого пола возможно без использования термостата. Однако в таком случае придется вручную организовывать режим работы системы. Во-первых, это неудобно; во-вторых, владельцы жилья лишаются следующих преимуществ:

• Поддержание заданной температуры в автоматическом режиме;
• Нагрев пола в определенные временные промежутки;
• Экономия электроэнергии;
• Поддержание комфортной температуры круглосуточно.

При выборе термостата нужно учитывать потребляемую мощность системы теплого пола. Обычно используют приборы мощностью 3 кВ. Подключать устройство можно напрямую к щитку или через розетку. К прибору всегда прилагается инструкция, в какой последовательности подсоединять силовые провода, а также заземления, фазы и нуля.

Термостат располагают на расстоянии 1,2-1,5 м от пола. Некоторые виды регуляторов можно устанавливать ниже – около 30 см от поверхности, обычно они оснащены сверхчувствительными термодатчиками.

Подключение через розетку

1. Установить термостат. Существует 2 варианта монтажа: накладной и скрытый. Соответственно, для скрытой установки в стене необходимо сделать отверстие и штробу для кабеля. Для накладной установки – только штробу.
2. К распределительной коробке подводится провод заземления, фаза, ноль из розетки.
3. В штробе располагают нагревательный кабель от теплого пола и одножильный провод термодатчика.
4. Подсоединить провода по схеме (инструкция со схемой прилагается к терморегулятору).
5. Осуществить подключение системы пола к термостату.

Подключение через щиток

Если терморегулятор предназначен для эксплуатации в большом помещении (20 кв. м. и более), то мастера рекомендуют устанавливать прибор на отдельной электролинии. В случае подсоединения напрямую через щиток, схема действия аналогична с вышеописанной (провода заземления, фазы и нуля) с той разницей, что необходим монтаж УЗО (устройство защитного отключения). УЗО устанавливается в щитке. После закрепления термостата следует процедура подключения теплого пола.

Подключение теплого пола без использования терморегулятора

Существует возможность монтажа теплого пола без использования термостата. В этом случае, обычно, нагревательный провод подключается к выделенной линии и при помощи УЗО полы работают в режиме вкл/выкл. Проще говоря, своими руками придется постоянно контролировать систему. В ходе «ручной» эксплуатации расход электроэнергии значительно возрастает. Кроме того, придется решить проблему заземления.

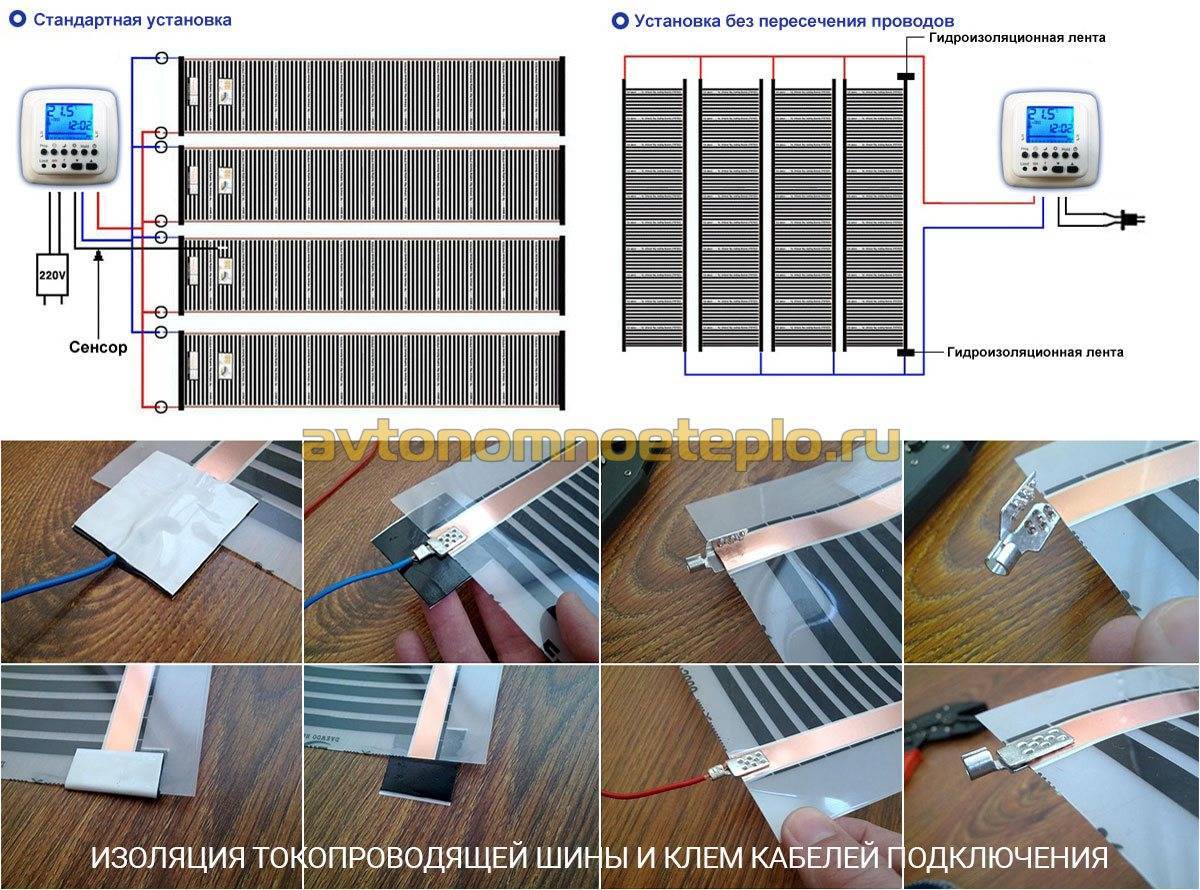

Подключение пленочного инфракрасного теплого пола к термостату своими руками

h3_2

Пленочный ИК пол представляет собой нагревательный мат, на который нанесены полоски углеродного полимера.  До монтажа системы необходимо выровнять поверхность и уложить теплоизоляцию.

Схема подключения электрического теплого пола:

1. Каждый инфракрасный пленочный мат разрезать по требуемой длине и раскатать по направлению к стене, на которой установлен терморегулятор.
2. Стыки ИК полотен проклеить скотчем не доходя до краев 10-20 см. Термоподложка также должна быть единым полотном с заклеенными стыками.
3. Поместить один конец клеммы между слоями ИК-пленки. Второй конец каждой клеммы должен находиться сверху, со стороны медной шины.
4. Зажать клеммы плоскогубцами.
5. Взять одножильный провод и подсоединить к клемме, зажать пассатижами.
6. Каждый нагревательный ИК-мат соединить последовательно таким образом, чтобы «фаза» и «ноль» двумя проводами подключались к терморегулятору. Затем подключается заземление.
7. Изолировать клеммы битумным скотчем.
8. Также изолировать концы медных шин с другой стороны полосы ИК-пленки.
9. Чтобы поверхность финишного покрытия легла максимально ровно, нужно проделать в изоляционном слое отверстия и «утопить» в них соединения клемм с проводами.
10. Подключить провод термодатчика к термостату.
11. Закрепить датчик к обратной стороне ИК-пленки при помощи скотча.
12. Проверить работу системы.
13. Процедуру монтажа инфракрасного пленочного пола можно считать завершенной. Далее выполняется укладка линолеума, ламината и т.д.

Совет! Настоятельно рекомендуется использовать плотную вспененную термоподложку перед укладкой ИК-пола. В таком материале удобно проделывать отверстия и канавки, чтобы можно было спрятать провода и места соединения. Нагревательный пленочный мат получится «гладким» и финишное покрытие ляжет идеально.

Подключение стрежневого теплого пола своими руками

Стержневой пол – разновидность ИК-системы отопления. Представляет собой маты, на которых закреплены параллельные стержни из карбона, меди и серебра. В отличие от пленочных полов, одножильный провод соединяет стержни между собой наподобие веревочной лестницы. Инструкция по подключению своими руками:

1. Разложить каждый мат параллельно друг другу.
2. Соединить провода последовательно при помощи термогильзы, изолировать термоусаживаемой трубкой и «запечь» соединение строительным феном.
3. Закрепить каждый нагревательный мат скотчем на полу, предварительно покрытом теплоотражающим материалом.
4. Подключить провод первого мата к терморегулятору.
5. Установить датчик температуры между двумя карбоновыми стержнями срединного мата.
6. Подключить датчик к терморегулятору.
7. Проверить работоспособность системы.
8. Залить стержневой пол стяжкой либо можно уложить сверху керамическую плитку.

Совет! Для качественной адгезии чистовой стяжки и черновой поверхности, в теплоотражающем материале необходимо сделать прямоугольные отверстия. На каждый квадратный метр – 3-4 выреза.

В терморегулятор также подключается провод заземления. Обычно производители прикладывают подробную инструкцию к устройству, где все четко расписано.

Подключение кабельного пола своими руками

Монтаж кабельного пола должен начинаться с укладки теплоизоляции. Материал можно расстилать непосредственно на стяжку либо спрятать в слой наливного самовыравнивающегося пола. Существует 2 варианта кабельного теплого пола: в виде отдельного провода либо это мат, с закрепленным на нем кабелем. В качестве рулонного материала используется армированная сетка.

Монтаж пола в виде отдельного кабеля:

1. Проложить специальную металлическую ленту поперек помещения с шагом 50 см, закрепить шурупами (можно гвоздями).
2. Уложить кабель по заранее продуманной схеме, избегая участков под мебелью. Витки не должны пересекаться друг с другом, шаг – 25 см.
3. Зафиксировать кабель на монтажной ленте (в ней предусмотрены специальные зажимы-скобы).
4. Между линиями кабеля устанавливается термодатчик, провод которого укладывается в гофру.
5. Один конец кабеля изолируется. К терморегулятору подключается входящий конец, провод термодатчика, ноль, фаза и провод заземления.
6. Контрольная проверка системы.
7. Сверху системы заливается бетон или выравнивающаяся смесь либо клеится плитка.

Нагревательный мат подключается по такой же схеме, но есть один важный нюанс. Кабель резать нельзя! Можно разрезать только сетку, на которой он закреплен. Поэтому придется просчитать заранее, где будут разрезы мата и в какую сторону разворачивать его части.  Далее все по вышеописанной схеме: подключение к термостату непосредственно кабеля, проводов фазы, ноля, датчика и заземления.

Подключение систем теплого пола через контактор ← Информация

СХЕМА подключения комплектов электрических теплых полов большой суммарной мощностью (более 3 кВт).

К нам часто обращаются покупатели с нестандартными проблемами, требующие, соответственно, нестандартные решения. Вот, например, в качестве комфортного теплого пола, а также для резервного отопления было принято решение постелить пленочный теплый пол под ламинат по всей площади огромной гостиной, общей площадью 98 м2. После расстановки мебели на плане этажа и детальной проработки наш менеджер выяснил, что необходимо сделать, подогрев пола на площади 64 м2. При использовании ИК-пленки удельной мощностью 220 Вт/м2, потребляемая мощность такой системы получилась 14 кВт!

Но каким образом запитать такую систему, если мощность терморегулятора всего 2,3 — 4 кВт (зависит от производителя). Устанавливать 5-6 регуляторов экономически нецелесообразно, да и не удобно будет пользоваться этой системой. Как раз для подобных случаев мы разработали нижеприведенную схему и рекомендуем использовать т.н. контактор-пускатель (или магнитный пускатель), который работает в нашей схеме подключения систем теплых полов в связке с терморегулятором.

Принцип действия схемы подключения следующий:

В момент включения теплого пола в помещении по данным датчика температуры, терморегулятор подает напряжение на контактор, который в свою очередь включает систему теплого пола. Т.е. терморегулятор управляет не напрямую включением и отключением системы теплого пола, а через контактор  нужной мощности и автоматические выключатели.

(Мощность и тип контактора рассчитывается нашим специалистом при покупке систем теплых полов)

Особенности такого подключения:

— Позволяет использовать всего 1 простейший терморегулятор, если потребляемая мощность нагревательной секции превышает 2,3 — 4 кВт.

— При срабатывании контактор может издавать громкий щелчок, что рекомендуется учитывать при выборе места его установки.

— Контактор устанавливается в щиток на монтажную шину, что так же необходимо учитывать при монтаже данной системы.

Устройство и схема подключения теплого пола от опытного электрика.

Электрические теплые полы появились в Западной Европе в начале 20 века. У нас же в странах СНГ они стали применяться только в конце 90-х годов. И с тех пор с каждым годом популярность этих систем только растет.

Теплые полы бывают как электрические, так и водяные. Но так как наш сайт только об электрике- Мы рассказывать о монтаже и подключении водяной системы не будем. Но об различиях и преимуществах каждого из типа расскажем в отдельной статье. Если Вы все-таки остановитесь на электрическом варианте- значит эта статья от опытного электрика создана специально для Вас.

Во время проведения капремонта своей квартиры несколько лет назад, Я установил своими руками и подключил системы теплых полов в ванной, зале, на кухне и детской. И вся моя семья сразу почувствовала разницу по сравнению с обычной системой центрального отопления с радиаторами на стене.

Мы ощутили чувство истинного комфорта.  Если раньше температура воздуха в помещении была  комфортной в пределах 23-24 градусов, то теперь  достаточно стало уровня около 20 градусов. Причем применение новой системы обогрева благоприятно сказалось на нашем самочувствии и здоровье.

Преимущества системы теплый пол:

1. Во-первых, если при обычном отоплении прохладный воздух движется по полу к радиатору и нагреваясь подымается вверх (самый теплый воздух под потолком). То при использовании тёплого пола – нагретый воздух медленно поднимается от пола вверх (в данном случае наоборот воздух теплее становиться ближе к полу).
2. Он монтируется в составе пола и не портит внешний вид и не занимает места в комнате.
3. При соблюдении норм электромонтажа теплый пол прослужит долгие годы (не менее 30 лет).
4. В-четвертых, благодаря терморегулятору Вы легко можете выставить требуемую температуру нагрева.
5. Нет необходимости проведения мер по периодическому техническому обслуживанию, в отличии от котлов отопления.
6. Вы можете установить систему теплый пол в любом помещении. Но чаще всего устанавливается там, где плитка на полах- кухня, ванная.
7. Теплый пол позволяет заменить основное отопление.
8. Он эффективно и быстро подсушивает влажность на полу, которая является благоприятной средой для жизнедеятельности грибков и бактерий.
9. Электрический теплый пол смонтировать и подключить  сможет большинство хозяев самостоятельно, а не только опытный электрик.

Устройство и типы электрического теплого пола.

Система теплого пола состоит из трех основных частей:

1. Нагревательной, состоящей из греющего кабеля, монтируемого в составе пола.
2. Промежуточной, состоящей из соединительной муфты, при помощи которой нагревательный кабель соединяется с холодным, выходящим в монтажную коробку на стене.
3. Управляющей, состоящей из датчика температуры и терморегулятора. Датчик через трубу монтируется в полу на одинаковом расстоянии между двумя греющими кабелями.  Терморегулятор устанавливается и подключается в монтажной коробке под обычную электрическую розетку.

Датчик продается в комплекте с терморегулятором. А вся нагревательная часть вместе с муфтой продается в одной коробке с надписью «Тёплый пол». Более подробно на монтаже нагревательной части Я остановлюсь в нашей следующей статье.

Сегодня широкое распространение получили 2 типа электрического тёплого пола:

1. Нагревательные секции.
2. Нагревательные маты.

Нагревательные секции стоят дешевле матов, но зато требуют больше времени и затрат на укладку и крепление греющего кабеля при помощи монтажной ленты. При этом необходимо обязательно поверх греющего кабеля сделать стяжку (не менее 3 сантиметров). Но есть у этого типа и одно ощутимое преимущество- в регулировании нагрева. В зависимости от того какое количество греющего кабеля Мы укладываем своими руками на поверхности определенной площади- зависит мощность нагрева пола.

Нагревательные маты состоят из греющего кабеля, который закреплен на капроновую сетку с шагом  от 60 до 80 миллиметров. Готовый мат раскручивается и укладывается в слой клея пол плитку. Получается быстро и без лишних затрат на дополнительные строительные материалы и работу.

Мощность обогрева в данном случае определяется заводом-изготовителем. Как правило, она находится в пределах 140-160 Ватт на квадратный метр. При использовании данного типа плитка прогревается максимально быстро.

Схема подключения теплого пола.

Сегодня продаются терморегуляторы от разных производителей как с механической регулировкой, так и электронной. Все они подключаются аналогично.

На клеммы 1 и 2 с надписью «Sensor» или NTC подключаются 2 провода от датчика температуры. На 4 и 5- подводится L- фаза и N- ноль от электропроводки вашей квартиры или дома. А на номера 3 и 6- подключается нагревательный кабель теплого пола.

Внимание! У разных производителей может отличаться порядок подключения, поэтому при подключении руководствуйтесь условными обозначениями как на схеме.

Заземляющий третий проводник (PE) подключается на прямую в обход терморегулятора.

Подключение электрического теплого пола: кабельного, термомат и пленочного

Процесс устройства теплых полов предполагает монтаж нагревательных элементов и подключение теплого пола. Подсоединение к сети выполняется через терморегулятор. Он фактически является звеном, которое осуществляет управление режимом нагрева. После обработки информации, поступившей с термодатчиков, термостат либо включает, либо отключает нагрев.

Подключение электрического теплого пола сводится практически к подсоединению его к электричеству и терморегулятору. Надо сказать, что эти операции настолько просты, что их можно смело выполнять самому, хотя, как и в любом другом деле, здесь есть свои секреты. Попробуем разобраться во всех нюансах.

Схема подключения

Установка систем полов с обогревом зависит от таких параметров, как специфика помещений и тип используемых нагревательных элементов нагрева. Наиболее распространены:

• резистивный кабель – это надежно изолированный кабель с высоким удельным сопротивлением, который выделяет тепло при прохождении электрического тока;
• термомат – отличается от предыдущего только тем, что кабель уже смонтирован на особую капроновую сетку;
• пленочный пол – тонкая пленка особого состава с вмонтированными полосами из карбона, которые и служат нагревательным элементом.

В любом варианте исполнения они имеют три основных компонента:

• нагревательный, как уже было отмечено;
• промежуточный , состоящий из соединительной муфты, через которую холодный конец нагревающих элементов входит в монтажную коробку – ее устанавливают на стене;
• управляющий, основными компонентами которого являются термодатчик, установленный через гофротрубку и термостат.

Принципы работы и подключение терморегулятора

По своей конструкции терморегуляторы классифицируют на сложные электронные с программируемым управлением и простые механические. В последних, в отличие от электронных, снабженных электрическим блоком и табло, механическим способом устанавливается только температура. Однако, несмотря на разнообразие приборов принципиальная схема подключения регулятора теплого пола у них очень похожа. Нет никакой опасности ошибиться, так как конкретная схема каждого из них указана на корпусе.

Коммутируемая мощность прибора должна соответствовать выбранной системе обогрева.

По современным нормативам максимально допустимую мощность терморегулятора принимают равной 3 кВт.

Основная функция термостата в поддержании постоянной температуры в системе. Получив информацию от температурного датчика о достижении требуемого предела, он в автоматическом режиме отключает питание. При этом терморегулятор и термодатчик продолжают работать. Как только датчик подаст сигнал об изменении температурного режима, регулятор сразу же включит питание.

В теплом поле с водяным нагревом установка термостата необязательна. Тем не менее его рекомендуется включать в систему, если важен режим экономии или помещение нагревается от нескольких источников.

Установка терморегулятора

Термостат монтируют на стене выше уровня пола как минимум на 1,5 м. Прибор подключается к питанию либо от щитка, либо через розетку, но при обоих вариантах обязательным условием является наличие дополнительно включенного в сеть автоматического выключателя, который должен сработать в нештатной ситуации, будь это поломка, перегрев или короткое замыкание.

По боковой стороне термостата располагаются «гнезда», куда подводят силовые кабели, провода термодатчика и холодные концы нагревательного кабеля. Как правило, схема подключения изображена на приборе, что, несомненно, существенно упрощает установку. Если же схемы нет, то действуют по стандарту:

• клемма № 1 – фаза сети;
• № 2 – ноль сети;
• №№ 3, 4 – жилы нагревательного кабеля;
• № 5 – таймер;
• №№ 6, 7 – термодатчик пола.

Полезно знать, что все подводящие провода имеют разную маркировку в цвете для:

L фазы – белым (черным, коричневым),

N ноль – синим,

«земли» – желто-зеленым.

Для подсоединения пола к термостату в стене нужно будет проштробить неглубокую канаву. Через нее пройдут две трубки из ПВХ – одна, предназначенная для холодных концов нагревательного элемента, другая – для термодатчика.

Теперь можно считать, подготовку к подсоединению пола с подогревом оконченной.

Варианты подключения для разных типов систем

Сразу отметим, что работать кабелем с двумя токоведущими проводниками удобнее, чем с одножильной конструкцией, поскольку к терморегулятору подводят только один его конец.

Различия в нагревающих элементах диктуют некоторые особенности подключения.

Кабельный теплый пол

При укладке кабельного пола используют как одно-, так и двужильные нагревательные элементы. Соответственно, схемы ненамного отличаются в нюансах подключения к термостату, в остальном же принцип монтажа одинаковый.

А теперь о самом процессе. Для начала выравнивается основание, укладывается слой теплоизоляции и демпферная лента. Еще до начала монтажа силовые провода необходимо протянуть к месту расположения термостата с тем расчетом, что соединительная муфта в результате останется в теле стяжки. Схема последующих действий такова:

• монтажную ленту укладывают на теплоизоляционном слое или прямо поверх чернового пола, если, конечно, под ним теплое помещение;
• кабель равномерно раскладывают по креплениям ленты;
• устанавливают датчик в гофротрубку;
• проверяют сопротивление кабеля, оно должно соответствовать указанному в паспорте значению – для этого понадобится тестер;
• заливают стяжку и ждут ее отвердения;
• активируют систему, присоединив электропроводку, питающие провода от термодатчика и нагревающих секций с помощью винтовых зажимов.

Наилучшим вариантом раскладки кабеля считается змейка. При выборе другого способа проследите, чтобы его линии не пересекались.

Термомат

Термоматы – это разновидность греющего кабеля, поэтому подход к монтажу для обеих систем довольно похож. С матами, конечно, работать проще. Этому способствует несколько факторов: отсутствует теплоизоляция, стяжку заливают тонким слоем и т. д. То есть налицо явная экономия на стройматериалах, необходимом объеме работ. Нельзя как достоинство не отметить и минимальный подъем высоты пола.

Если при подключении нагревательных мат к термостату длины холодных концов оказывается недостаточно, то недостающая часть вырезается из нагревательного мата. Соединительная муфта остается внутри стяжки.

Пленочный теплый пол

Это современная модель пола с подогревом, где в роли нагревающего элемента выступает биметаллические либо карбоновые элементы. Подключают его к сети через медные проводники, проходящие по краям нагревающей пленки. Пол укладывают на специальную подложку, как правило, из отражающего материала, которая раскатана на основании. Листы пленки подключают параллельно. В последнем одну из пары токопроводящих полос присоединяют к предыдущему, а вторую припаивают к клеммам и выводят к терморегулятору.

И в этом случае также подключение датчика теплого пола выполняют в пластиковой гофротрубке (16 мм). Ее помещают либо в канавке, проделанной в полу, либо закрепляют прибор на поверхности пленки. Там, где стена переходит в пол, нужно обеспечить по возможности больший изгиб, тогда кабель расположится в трубке свободно. Чтобы влага не попадала в трубку, с торца ее нужно заглушить.

Основные рекомендации по технике безопасности

Не имея достаточных знаний по электротехнике и навыков обращения с соответствующим оборудованием, нельзя самостоятельно изменять схему управления. В частности, нельзя:

• изменять длину нагревательного участка кабеля;
• подключать напрямую концы греющего кабеля в электросеть;
• подключать не размотанный кабель подогрева;
• располагать кабель под стационарные предметы мебели;
• ремонтировать систему самому.

© 2021 prestigpol.ru

Схема подключения теплого пола: водяного, электрического, пленочного

Монтаж и подключение теплых напольных систем обогрева – это несложная работа, если разобраться, как правильно она выполняется. Есть обогревательные системы на основе воды, инфракрасные и электрические системы обогрева, которые монтируются и вводятся в эксплуатацию разными способами. Сначала необходимо правильно соединить элементы обогрева, подключить пол к терморегулятору и к сети. Все тонкости подключения зависят от типа подключаемой системы, рассмотрим их.

Особенности подключения водяного теплого пола

К моменту введения отопления в эксплуатацию вы должны предварительно установить коллекторный шкаф и смонтировать сам теплый пол. Подключение производят с помощью коллектора.

Существует несколько схем полов на основе воды, это:

1. схема с трехходовым клапаном,
2. схема с циркуляционным устройством.

Когда вместо насоса устанавливают трехходовой клапан, то в этом случае имеет место хорошая циркуляция жидкости. Только при хорошей циркуляции воды вы сможете отапливать все помещение и обойтись без установки насосов.

Первым концом трубы прикрепляются к котлу, а на второй край устанавливают разветвители. К одной стороне разветвителя, которая расположена вверху, присоединяют воздухоотводчик. А на обратной стороне находится кран для слива, из которого сливают воду, если системе необходим ремонт.

Введение в эксплуатацию схемы с циркуляционным насосом требует предварительного монтажа системы. После выполнения необходимых ремонтных работ и установки труб, котел подсоединяют к трубам, затем его подключают к отопительной системе. Если все сделано правильно, то проверка пола происходит успешно. В процессе проверки функционирования устройства, его включают на максимальную температуру.

Как проходит подключение электрических напольных обогревательных систем?

Чтобы привести в действие теплый электрический пол, подумайте, в каком месте в вашем помещении будет установлен терморегулятор. Термостаты помогают пользователям управлять системой и обеспечивают постоянную необходимую температуру в доме. С его использованием к сети подсоединяются элементы нагрева отопительной системы.

Перед установкой терморегулятора подумайте о том, вы будете использовать стационарное подключение или пользоваться розеткой для выполнения данных функций. Сделать подключение несложно, поскольку на большинстве таких устройств (на корпусе) изображена схема подключения.

После установки термостата проводим фазу в направлении распределительной коробки. Не забываем о заземлении электричества. В стене делаем канавку для того, чтобы разместить в ней две трубы, сделанные из пластика. Одна трубка имеет кабеля провода для нагрева, а вторая – датчик внутри.

После выполненной процедуры подключаем электрический теплый пол. Укладываем теплоизоляцию вдоль стены, затем монтируем кабель. Если под вами находится отапливаемое помещение, то провод устанавливают и на черновой вариант напольного покрытия.

Чтобы приступить к подключению системы, проверьте стяжку, и убедитесь в том, что она высохла и затвердела. Кабеля питания от секций, которые будут нагреваться, присоединяем с помощью зажимов.

Если вам предстоит монтаж электрического пола, который произведен из матов, то это простая процедура. Монтаж данной системы аналогичный монтажу системы кабелей. Электрический мат имеет форму тонкого изделия из термоустойчивой пленки, внутри которой содержится тонкий кабель для нагрева.

Определяете мощность системы и тот участок, который она будет занимать в помещении. Далее действуем по следующей схеме:

• На черновом напольном покрытии размещают пленку с кабелем.
• Пленку покрывают тонким слоем бетона. Вместо бетона можно взять клей для плитки.
• После этого поверхность пола отделывают тем материалом, который вы выбрали для окончательной отделки.
• Чтобы исключить перегрев системы, не используют в данном случае при монтировании теплоизоляционные материалы.

Если при установке системы вы увидели, что не хватает к термостату холодных концов, то небольшую часть кабеля извлекают из мата. Муфту для соединения располагают внутри под стяжкой.

Тепловой мат – это один из видов нагревательного кабеля, и поэтому можно говорить об идентичности монтажа данный систем. Разница – это упрощенная установка тепловых матов, их монтировать легче и быстрее, по сравнению с кабелями. В таком случае не требуется расходов на теплоизоляционный материал, сооружения толстой стяжки. Все это создает условия для экономии финансовых ресурсов.

Введение в эксплуатацию пленочного пола

Теплые полы, произведенные из пленки, — это сравнительно новая разработка в системах отопления. Схема подключения теплого пола такого вида несложная, но чтобы разобраться в ней, рассмотрим особенности данного устройства для обогрева помещений.

Система данного обогревательного устройства сделаны из биметаллических или из карбоновых составляющих частей, плотно размещенные в небольшом слое материала, способного удерживать тепло. Греется пленка тогда, когда соединить её с проводниками, сделанными из меди. Они присоединяются к сети.

Подключение данного вида пола происходит так же, как и монтирование тепловых матов. Но в этом случае по все площади установки пленки закладывают подложку. Она выполняет функцию сбережения тепла, поскольку отражает его и направляет внутрь обогреваемого помещения.

Рассмотрим процесс подключения инфракрасного пола. Чтобы выполнить процедуру правильно, нельзя разрезать пленку по диагонали. Пленку режут через 18 сантиметров или более, но не более 30 сантиметров, производя действия по тем линиям, которые указанны производителем. Она должна быть отдалена от стены на 10 сантиметров. Части пленки складывают на подложку. Оставляем расстояние не менее 5 мм. Но это расстояние нельзя превышать более, нежели вдвое. Не перегибайте их под углом 90 градусов, чтобы не испортить их.

В местах разрезов термопленка, и которых видно токопроводные шины, требуется изоляция. К комплекту товара прилагается битумная изоляция, именно этими полосками и изолируют места разрезов токопроводных шин. Посередине их вставляйте контакт и прижимайте плоскогубцами.

Провода, которые проводят ток, зачищают на 10 мм и зажимают их, используя для этого плоскогубцы. Затем выполняют изоляцию. Подключение пола происходит с использованием медных многожильных проводов, сечение которых не может быть менее 1,5 мм. Чтобы автоматика устройства работала правильно, не забудьте установить термодатчик.

Чтобы смонтировать датчики, строители используют пластиковую трубку, размещая её в углублении, которое делают в полу. Есть варианты установки датчиков, когда их закрепляют поверх пленки.

Таким образом, мы рассмотрели несколько вариантов подключения электрического теплого пола, схему установки пола на водяной основе для обогрева дома и как можно подключить пленочный пол. Отметим, что пленочный (инфракрасный) пол является разновидностью электрических обогреваемых устройств для пола. Монтаж систем происходит несложно, важно разобраться в циркуляции жидкости при использовании водяного пола и в нюансах установки и функционирования обогревательных устройств, которые питаются от электросети.

Как подключить водяной тёплый пол к напольному котлу?

В этой статье приведена простая схема подключения тёплого пола к котлу. К напольному. (Про подключения к настенному котлу отдельная статья.)

Где применима такая схема подключения тёплого пола к котлу?

Это система отопления водяными тёплыми полами одноэтажного дома. В смысле, тёплые полы только на одном этаже. Площадь же такого дома может быть до 200 м2.

Что входит в состав отопительной системы, выполненной по такой схеме?

В состав системы отопления входит любой напольный котёл: дизельный, газовый, твердотопливный и пр. К напольному котлу нужно ещё  докупить расширительный бак, группу безопасности, трёхходовой клапан и циркуляционный насос. Ну и, поскольку у нас система отопления тёплым полом, то нужен коллекторный узел со всеми необходимыми устройствами. В этой системе котёл подключается к одному коллектору тёплого пола.

Упрощённая схема подключения тёплого пола к котлу

Схема упрощённая в том смысле, что на ней показаны только основные — «большие» — элементы:

Полагаю, всё на этой схеме легко узначаемо. Если же что-то попалось незнакомое, то познакомиться с ним можно в разделе про оборудование для водяных тёплых полов.

Эта же схема, но более… э-э… схематично представлена ниже:

К — напольный котёл; ТК — трехходовой клапан; Н — циркуляционный насос; КП и КО — коллекторы подающий и обратный; ТП — тёплый пол; Б — бак расширительный; Т — комнатный термостат; ТР — термореле (сервопривод)

Насос ставится перед коллектором на подаче; перед насосом – трехходовой клапан. Трёхходовой клапан и циркуляционный насос вместе образуют смесительный узел, который можно сделать своими руками или можно раскошелиться на готовый, в сборе, который тоже присоединяется к коллектору.

Подробная схема подключения тёплого пола к котлу

Та же самая схема подключения тёплого пола к котлу, только детально (для увеличения кликнуть):

Это без обвязки котла. Схема обвязки котла вот (это то, что присоединится слева, если смотреть на схеме выше):

Подбор мощности насоса и сечения труб

Мощность насоса нужно подобрать уже самостоятельно для именно своей площади. Ниже приведена таблица, пользуясь которой вы легко справитесь с этой задачей (данные получены опытным путём). Данные в таблице именно для приведённой выше схемы подключения тёплого пола, а не для всех схем:

* — при использовании напольных покрытий с высокой теплопроводностью (кафель, камень и т. п.)

Сокращения в таблице: ТП — тёплый пол; МП — металлопластиковая и ПП — полипропиленовая труба, соответственно, через дробную черту в четвёртой колонке даны диаметры этих труб, смотря какую вы выбрали для участка от котла к коллектору.

схема подключения тёплого пола к котлу

Как выполнить подключение инфракрасного теплого пола

В настоящий момент многие люди ищут нетрадиционные системы отопления, для установки как в частном доме, так и квартире. Существует множество вариантов отопления, которые сокращают потребление электричества, при этом эффективно отапливают помещение. С целью экономии семейного бюджета и получения качественного тепла в доме, оптимальным решением становится подключение инфракрасного теплого пола, который воплощает все требования и пожелания владельца жилья.

Существует несколько этапов монтажа теплого электрического пола, однако наиболее трудоемким считается подключение системы к централизованному электропитанию. Процедура укладки и подключения инфракрасных полов не является слишком сложной и ее можно выполнить без привлечения специалистов. Если подключение инфракрасного теплого пола выполнено не правильно, то вскоре оборудование может выйти из строя или давать сбой в работе.

В конструкции теплых полов предусмотрено использование термостата, который поддерживает определенную температуру нагрева помещения. Термостат применяется в конструкции теплых полов для включения и отключения питания в зависимости от показаний датчика тепла установленного непосредственно на ИК пленке. Этот материал расскажет особенности подключения электрического инфракрасного пола.

Нужен ли термостат (терморегулятор)?

По теории подключить ИК теплый пол без применения термостата возможно, однако если учитывать тот факт, что для поддержания температуры в доме придется постоянно включать и отключать отопление самостоятельно, резона в этом нет. Если в системе управления отсутствует термостат, то потребление электричества существенно возрастет, что приведет к лишним растратам. Также стоит учитывать, что, не используя в системе отопления термостат, возникнут сложности с подключением к основному узлу питания.

Когда речь заходит о выборе подходящего термостата, то важно правильно подобрать мощность прибора. В большинстве случаев, предпочтение отдают устройствам, имеющим мощность в три киловатта этого вполне достаточно для качественной и надежной работы теплого пола. Подключать термостат можно как к розетке, так и непосредственно от электрического щитка. Покупая прибор важно, чтобы к нему прилагалась детальная инструкция, благодаря которой можно будет без существенных сложностей подключить всю систему. Схема подключения инфракрасного теплого пола, по сути, не сложная, и в ней сможет разобраться каждый, однако лучше доверять такую работу профессионалам.

Что касается установки термостата, то особых требований к этому нет. Он может устанавливаться в любое доступное место, где удобно, единственное, что стоит учитывать – это расположение инфракрасной пленки. Контакты для подключения должны располагаться с одной стороны в непосредственной близости к регулятору.

Правильное расположение прибора позволяет не только максимально сократить количество используемых проводов, но и обеспечить в случае необходимости свободный доступ к регулятору системы управления. На сегодняшний день применяются два варианта монтажа: наружного и скрытого типа.

Наружный вариант монтажа предусматривает закрепление устройства непосредственно на стене. Главным преимуществом такого способа является простота работы, однако, с эстетической точки зрения второй вариант более подходящий. Скрытый вариант монтажа требует изготовления специального углубления в стенке, чтобы расположить прибор максимально аккуратно. В ходе такой укладки делаются штробы в стене для проводки, после чего все выравнивается до первоначального вида.

В большинстве случаев термостат расположен на уровне 1.2 или 1.5 метров, однако есть модели которые устанавливаются не выше 30 см. от поверхности пола. Такие приборы оборудованы сверхчувствительными датчиками, которые гарантируют качественную и надежную работу всей отопительной системы.

Сечение провода на теплый пол

Первое что хочу отметить все провода ОБЯЗАТЕЛЬНО должны быть медными. В матах используется медная шина, а при соединении меди с алюминием происходит окисление и выгорание контакта. Поэтому если в будущем не хотите проблем – используем только медные провода.

Выбирая проводку для инфракрасных теплых полов, важно учитывать квадратуру и мощность отапливаемой пленки. Важно правильно выполнить расчет суммарного потребления каждым метром материала. На сегодняшний день на рынке есть разные виды ИК пленок, их мощность может варьировать от 150 до 500 ватт на квадратный метр.

Например в доме инфракрасной пленкой застелена комната площадью 18 м2. Пленка мощностью 150 Вт/м2. Получаем общую мощность теплого пола — 2.7 кВт (150 Вт * 18 м2). Для такой мощности подойдет провод сечением 1.5 мм2. В этом можно убедиться, взглянув на расчетные таблицы ГОСТ. Но я все же рекомендую брать сечение питающего кабеля не менее 2.5 мм2. Так как производители часто занижают сечение, так сказать с запасом.

Какой марки провод лучше использовать? Подключать электрические полосы теплого пола желательно с применением многожильного медного провода. Он в отличии от одножильного (монолитного) имеет хорошую гибкость что как раз будет кстати для прокладки под ламинатом. Одним из таких является провод марки ПВ-З, который в конструкции имеет много жил. Такой провод удобен тем, что более гибкий и не возникнет сложности с его укладкой.

Клеммы для подключения

В каждом комплекте пленочного теплого пола имеются специальные клеммы, которые подключаются к системе питания. Конструкция клемм достаточно проста и сложностей с их монтажом не возникнет. Провод питания вставляется в зажим и укладывается непосредственно на медный элемент пленочного материала, после чего обжимается пассатижами.

Также в комплекте ИК пленки имеется битумная изоляция, которая служит дополнительным фиксирующим элементом и защищает соединительные составляющие от попадания влаги и мусора.

Установка датчика температуры пола

Монтируется тепловой датчик непосредственно под отопительную пленку в нижней части полосы нагревающего элемента при помощи битумной ленты. Стоит учитывать, что для идеально ровного напольного полотна необходимо сделать углубление в районе расположения датчика.

Устанавливать датчик тепла под мягкие напольные покрытия лучше в том месте, где будет минимальная нагрузка, чтобы в ходе эксплуатации прибор не повредился. Хорошим вариантом будет расположение в том месте, где не будут ходить. Правильная установка датчика сможет гарантировать вашим полам гладкую и ровную поверхность.

Схема подключения инфракрасного теплого пола

От каждой секции инфракрасной пленки должно выходить по два провода и подключаться к контактам терморегулятора. Есть два способа как выполнить подключение проводов к инфракрасному теплому полу. В обеих вариантах применяется схема параллельного подключения секций между собой.

Первый способ от каждого куска пленки питающие провода (фаза и ноль) выводятся в подрозетник или распредкоробку, там провода соединяются параллельно между собой. После чего их выводы подключаются к терморегулятору.

Недостаток такого подключения — большое количество подключаемых проводов. К тому же для соединения провода нужно сводить в какую-то коробку. А где ее взять, если ремонт уже завершен?

Второй способ более простой. Подключение выполнить методом шлейфования. Например, фазный провод подходит к шине одного куска пленки, соединяется в клемме и дальше идет на клемму другого куска пленки. И так далее. Причем подключение делать цельным проводом (разрезать его возле клемм не нужно).

Нулевой провод подключается аналогично. В результате мы получим параллельное подключение без распайки.

Подключение клемм к пленке

Изначально подключение инфракрасного теплого пола производится в определенной правильной последовательности. Нагревательная пленка при монтаже должна быть правильно расположена. Оптимальным вариантом будет, если все контакты подключения будут находиться возле стены в непосредственной близости к терморегулятору.

Благодаря такому расположению нагревательных полос вы минимизируете затраты провода, что поможет несколько сэкономить на монтаже. Укладываются полосы инфракрасной нагревательной пленки медным проводником вниз, чтобы матовая часть материала оставался сверху.

Для подключения клеммы, необходимо отделить ламинацию на 8 – 10 миллиметров, чтобы расслоить медную и серебряную шину, только в этом случае можно получить надежную и качественную фиксацию и проводимость питания.

Контакты к шине устанавливают исключительно по центру, чтобы одна часть соприкасалась с медным проводником, а другая находилась с внутренней стороны пленки. Когда все выставлено, можно обжимать плоскогубцами, при этом важно, чтобы клеммы не искрили, а фиксация была надежной.

Если в ходе монтажа необходимо обрезать часть нагревательного полотна, то все участки медных шин должны быть хорошо заизолированы. Медный и серебряный элементы изолируются полностью битумной пленкой, которая идет в комплекте.

При укладке теплых полов важно изначально побеспокоиться о расположении проводов в теплоотражающем материала. Нужно сделать углубление или вырез, чтобы по окончанию всех работ поверхность напольного покрытия была идеально ровной. Можно расположить провода вдоль швов теплоотражающей пленки, таким образом, можно сэкономить время монтажа.

Для того чтобы подключить провода к контактному зажиму, изначально их стоит очистить от изоляции. Специально для такой очистки применяется соответствующий инструмент, который имеется на вооружении у любого электрика. Осуществить подключение теплого пола к электричеству необходимо со знанием дела, так как от профессионализма мастера зависит и срок эксплуатации.

Очищенный от изоляции провод заводится непосредственно в контактный зажим, после чего обжимается пассатижами или другим инструментом. После обжатия обязательно стоит проверить фиксацию провода и зажима.

Изоляция всех мест подключения производится битумной лентой, которая идет в комплекте. На одно соединение уходит два куска ленты, один снаружи, а другой изнутри, где провод соединяется с медной полоской.

Подключение теплого пола к терморегулятору

Параллельно с расчетом места расположения нагревательной пленки нужно определиться, где будет установлен термостат. Процедура подключения терморегулятора не сложная, и она должна производиться в соответствии со схемой, которая прилагается к прибору. В комплекте каждого терморегулятора имеется инструкция и схема, описывающая правильное подключение и эксплуатацию устройства.

Если не иметь специального образования, то подключение терморегулятора к электрической сети лучше доверить квалифицированному специалисту.

Важно учитывать мощность отопительного оборудования и дополнительных электрических приборов, которые будут питаться от сети. Если суммарное количество мощности превышает 2 кВт, то лучше установить отдельный автомат, тем самым обеспечив надежную работу электропроводки в доме.

Подключение от соседней розетки

Данный вариант заключается в запитывании термостата от ближайшей розетки. Розетка при этом должна быть подключена проводом не менее 2.5 мм2. Монтаж производится в обычный подрозетник. Для этого необходимо в стене сделать отверстие под коробку и штробы для проводов. Удобно если стена выполнена из гипсокартона. Тогда никаких штроб делать не нужно.

Например, Вы решили установить терморегулятор возле розетки. К месту его установки подводится фаза и ноль от соседней розетки. В штробу укладываем питающие провода теплого пола и провод от температурного датчика.

После этого все провода подключаются к терморегулятору согласно инструкции, которая прилагается вместе со схемой. Фаза и ноль от розетки подключаются к соответствующим клеммам регулятора температуры (крайние клеммы). Две клеммы с противоположной стороны для подключения датчика. К оставшимся двум клемма подключается фаза и ноль от инфракрасной пленки. С обратной стороны все довольно понятно: 220 Вольт – Нагрузка – Датчик.

Нужно учитывать, что если в розетку будут подключены мощные приборы и одновременно с этим, будет работать теплый пол розеточная линия, возможно, будет перегружена что приведет к отключению автоматического выключателя в щите. Все зависит от того какой мощности пол и подключенный прибор.

Подключение от щитка отдельным кабелем

Если пленочный теплый пол устанавливается на больших площадях (20 м2 и более) рекомендуется выполнять подключение инфракрасного теплого пола отдельной линией. От электрического щита прокладывается отдельная кабельная линия к месту расположения терморегулятора. Эта линия подключается через свой автоматический выключатель.

Для безопасности я рекомендую на линию термостата устанавливать УЗО (устройство защитного отключения) или дифференциальный автомат.

Понравилась статья — поделись с друзьями!

SunTouch WarmWire Инструкции по установке Как установить SunTouch WarmWire От SunTouch, подразделение Watts Water Technologies, Inc

Коврики для обогрева пола

SunTouch просты в установке и спроектированы для обеспечения безопасности.

• Коврики SunTouch бывают разных размеров, им можно придать форму и комбинировать с ними для обогрева любой комнаты. • Провода питания и нагревательные элементы SunTouch полностью заземлены от одного конца до другого. Нагревательные элементы усилены арамидными волокнами и изоляцией из этилентетрафторэтилена (ETFE). • Нагревательные элементы SunTouch имеют двухпроводную оплетку и экранированы для снижения электромагнитных полей (ЭМП) до сверхнизких уровней. • Коврики SunTouch протестированы на соответствие стандарту испытаний на излучение лучистого излучения (REET) для использования в жилых помещениях. • Элементы управления SunTouch защищены GFCI.

Коврик SunTouch

Нагревательная проволока вплетена в специальное оранжевое волокно для изготовления прямоугольных матов.Эти маты производятся на 120 и 240 В переменного тока, шириной 1, 2 и 3 фута. ширины.

Коврики от 10 кв. Футов. до 160 кв. футов, в зависимости от ширины, длины и напряжения.
Маты разных размеров должны соединяться параллельно (а не последовательно) для заполнения больших площадей.
Однако они должны быть одинакового напряжения.

Например, для обогрева помещения площадью 80 кв. Футов. площадь, возможны многие комбинации: два мата размером 1 x 40 футов; или даже сочетание одного 2 х 20 футов и одного 1 х 40 футов.Никогда не комбинируйте маты на 120 В переменного тока с матами на 240 В переменного тока.
SunTouch — это безопасный и эффективный электрический обогреватель пола для внутренних помещений. Его нельзя использовать для таяния снега на открытом воздухе. Обычно он предназначен для установки под плиткой, камнем и другими каменными полами в жилых и коммерческих помещениях.

SunTouch можно использовать для обогрева комнаты, а также для обогрева пола при условии, что теплопотери в помещении ниже возможностей коврика.См. Конкретную информацию о конструкции для систем отопления, особенно при укладке напольных материалов, не являющихся кладкой.
Проектировщик должен определить, достаточно ли тепла на выходе SunTouch, чтобы соответствовать теплопотерям конструкции.

Обратитесь к своему дизайнеру, если у вас есть дополнительные вопросы относительно температуры поверхности, которую можно ожидать от SunTouch в вашей конкретной конструкции.

ПРИМЕЧАНИЕ. Устройство SunTouch было протестировано на соответствие американскому стандартному методу испытаний
ASTM C627, стандартному методу испытаний для оценки систем укладки керамической напольной плитки с использованием напольного тестера Robinson-Type.
Это испытание было проведено Советом Америки по плитке для установки над бетонной плитой и над рамным полом.

В результате этого тестирования был получен рейтинг «Умеренный коммерческий» для обычного (не автомобильного) коммерческого использования и использования в небольших учреждениях. Это также будет включать все (не автомобильное) использование в жилых помещениях.

Никогда. не устанавливайте SunTouch непосредственно под виниловым, ковровым или деревянным полом.

SunTouch должен быть заделан в строительный раствор в соответствии с требованиями UL. Не используйте для клеи или адгезивы. Поверх SunTouch можно укладывать материалы, не относящиеся к каменной кладке, такие как ковер, винил или твердое дерево, если мат установлен в материал на основе цемента или гипса.

Если у вас есть какие-либо вопросы, посетите наш веб-сайт www.flooringsupplyshop.com или позвоните нам по телефону 1-877-880 TILE (8453)

Вот что вам понадобится:

Определите, сколько нагревателей SunTouch вам нужно

Основными компонентами системы SunTouch, в зависимости от
от требований проекта, являются:

1. Мат SunTouch *
2. Датчик температуры пола (программируемый или непрограммируемый) * †
3. Прерыватель GFCI (если он не является частью термостата)
4.Внешний контактор (при необходимости)

Другие необходимые предметы:

• Монтажный комплект SunTouch * (показан ниже)
• Пневматический степлер и пистолет для горячего клея
• Квадратная электрическая коробка глубиной 2-1 / 8 дюйма, 4 дюйма для термостата
• Одноканальное кольцо для «грязи» (из листовой породы) для 4 квадратная коробка
• Электропроводка 12 калибра
• Монитор LoudMouth *
• Цифровой омметр (мультиметр)
• Изделия для укладки плитки (строительный раствор, подкладочная плита, плитка и т. д.)
• 3/8 «x 1/4 шпатель и другие инструменты для плитки
• Различные электрические и строительные инструменты: (инструмент для зачистки проводов, отвертка, долото, ножницы и т. д.).)
• Изоляция (если требуется согласно проекту) Проконсультируйтесь с местными строительными властями, поскольку во многих областях требуется, чтобы квалифицированный электрик выполнял все электромонтажные работы и подключения.

* Товары доступны в SunTouch. Все остальные предметы не включены и могут быть приобретены на месте.
† FloorStat одобрен для использования в США и Канаде отдельно от сборки, включенной в список SunTouch.

ПРОЧИТАЙТЕ ПЕРЕД УСТАНОВКОЙ SUNTOUCH

ВСЕГДА полностью заделывать нагревательный провод и заводское соединение в строительный раствор.

ВСЕГДА вносит показания сопротивления мата и датчика в журнал сопротивления мата и датчика (стр. 4) до, во время и после процесса установки.

ВСЕГДА обращайте пристальное внимание на требования к напряжению и силе тока автоматического выключателя, блока управления и коврика SunTouch.
Например, не подавайте питание 240 В переменного тока на маты или элементы управления SunTouch на 120 В переменного тока.

ВСЕГДА убедитесь, что все электрические работы выполняются квалифицированным персоналом в соответствии с местными строительными и электротехническими нормами, разделом 62 Канадского электрического кодекса (CEC), часть I, и Национальным электротехническим кодексом (NEC), особенно статьей 424, Часть IX NEC, ANSI / NFPA 70 и Раздел 62 CEC Часть I.

ВСЕГДА использует медь только в качестве питающих проводов.

ВСЕГДА прикрепляйте предупреждающую этикетку (включенную в данное руководство) к крышке блока управления или в другом месте, где ее можно будет легко заметить.

ВСЕГДА обращайтесь за помощью в случае возникновения проблемы. Если вы когда-либо сомневаетесь в правильности процедуры установки или если продукт выглядит поврежденным, необходимо позвонить на завод, прежде чем приступить к установке.

Осмотрите мат и датчик

В процессе установки очень важно снимать показания сопротивления мата и провода датчика температуры пола, чтобы убедиться, что они не повреждены.
Используйте качественный цифровой омметр (мультиметр), способный измерять до 20 000 Ом (Вт), чтобы снять эти показания. Аналоговые измерители (с подвижной стрелкой) недостаточно точны для этого продукта.

Показанный здесь монитор LoudMouth ™ поможет постоянно контролировать коврик на протяжении всей установки. (входит в наши комплекты)

Основная информация о продукте и гарантии

Не снимайте табличку с паспортными данными с проводов питания (см. Фото слева).
Запишите серийный номер мата, размер мата, напряжение и диапазон сопротивления, напечатанные на этой этикетке, в журнал сопротивлений для каждого мата и датчика.
Для сохранения Ограниченной гарантии эти элементы и следующие измерения должны быть записаны, а также все шаги данного руководства должны быть выполнены.
См. Ограниченную гарантию, чтобы ознакомиться с полными требованиями.

Журнал сопротивления коврика и датчика

ИЗ КОРОБКИ ПЕРЕД УСТАНОВКОЙ (Ом)

ПОСЛЕ ПРИКРЕПЛЕНИЯ МАТЫ И ДАТЧИКА К ПОЛУ (Ом)

ПОСЛЕ УСТАНОВКИ НАПОЛЬНЫХ ПОКРЫТИЙ НА МАТ (Ом)

СОХРАНИТЕ ЭТОТ ЖУРНАЛ, ЧТОБЫ СОХРАНИТЬ ГАРАНТИЮ!
— НЕ ВЫБРАСЫВАЙТЕ!

Измерения

По крайней мере, снимите показания сопротивления
(1) перед началом установки,
(2) после крепления мата и датчика к полу и
(3) после установки напольных покрытий.

Настоятельно рекомендуется часто во время укладки плитки, чтобы не закопать поврежденный нагревательный провод или неисправный датчик.

Проверка на перерывы

Измерьте сопротивление между черным и белым проводами (черный и синий провода для матов на 240 В) и запишите ниже.
Это сопротивление должно быть в пределах диапазона, указанного на табличке с паспортными данными. Измерьте расстояние между выводами датчика температуры пола.
Это сопротивление изменяется в зависимости от температуры, измеренной в наконечнике.В таблице сопротивления датчика в нижнем левом углу приведены приблизительные значения для сравнения.
Обрыв или разрыв провода обозначается сопротивлением «бесконечное» Ом (отсутствие целостности или «OL» для «разрыва линии»).

Проверка на короткое замыкание

Измерьте сопротивление коврика между черным и зеленым проводами. Запишите ниже.
Это измерение должно быть «бесконечным» (без обрыва или «OL» для «разомкнутой линии»). Обрыв или защемление нагревательной проволоки обычно обозначается значением сопротивления больше нуля и меньше сопротивления мата

.

Сопротивление мата Если сопротивление неправильное, обратитесь на завод-изготовитель для получения дальнейших инструкций.Если нагревательный провод
порезан или поврежден, быстро очистите поврежденный участок и обратитесь к производителю за дальнейшими инструкциями.

Достижимая температура пола зависит от того, насколько хорошо он изолирован, от температуры пола перед запуском, а в случае использования неизолированных плит — от
от теплового стока нижележащих материалов.
Обратитесь к своему дизайнеру, если у вас есть дополнительные вопросы относительно температуры поверхности, которую вы можете ожидать от SunTouch WarmWire в вашей конкретной конструкции.См. «Этап 9: Установка изоляции»

Фаза 1. Электрическая предварительная проверка

ШАГ 1.1: Установите выключатель GFCI (защита от перегрузки по току)

Коврик SunTouch должен быть защищен прерывателем цепи замыкания на землю (GFCI).
Это может быть сделано либо с помощью внутреннего GFCI в SunTouch SunStat (если он непосредственно управляет матом), либо с помощью автоматического выключателя GFCI с индикацией.
Этот GFCI служит для локального отключения.

Примечание: Соблюдайте все местные строительные и электрические нормы.
Примечание: От существующей цепи можно выполнить ответвление, но это не рекомендуется.

Проконсультируйтесь с квалифицированным электриком, чтобы определить, может ли цепь выдерживать нагрузку и защищена ли цепь GFCI.
Размер выключателя определяется общей площадью нагревательного мата в квадратных футах. (В зависимости от местных норм может потребоваться несколько автоматических выключателей для систем более 20 ампер.)

Типичное требование к силе тока:

Коврики SunTouch, 120 В переменного тока: 0.1 ампер на квадратный фут или 10 ампер на 100 квадратных футов. мат.

Коврики SunTouch, 240 В переменного тока: 0,05 ампер на квадратный фут или 5 ампер на 100 квадратных футов. мат.

ШАГ 1.2: Установите вторичный блок Skwe (реле SunStat)

В зависимости от требований к силе тока мата (ковриков) может потребоваться вторичный ведомый блок (реле SunStat Relay). См. Стр. 17 для схемы подключения.
Не загружайте на контроллер SunStat более 15 ампер. Обязательно защитите эту цепь контактора с помощью выключателя GFCI.

ШАГ 1.3: Установите электрические коробки

Термостаты обычно располагаются рядом с проводами питания. Однако они могут быть расположены практически в любом месте, потому что провода питания и провода датчика могут быть проложены к электрическим распределительным коробкам и продлены до места за пределами отапливаемого помещения (например, подсобное помещение или подвал).

Термостат: Установите квадратную 4-дюймовую электрическую коробку глубиной 2-1 / 8 дюйма с 1-канальным грязевым кольцом.
Электрические коробки следует размещать на внутренних стенах, обычно на высоте 60 дюймов от пола, в соответствии с требованиями NEC или другими местными нормативами.
Примечание: При необходимости провод датчика SunStat можно удлинить максимум до 50 футов.

ШАГ 1.4: Работа с нижней пластиной

Просверлите или выпилите отверстия в нижней пластине, как показано справа. Одно отверстие предназначено для прокладки кабелей питания или кабелепровода, а другое — для датчика термостата.
Эти отверстия должны находиться непосредственно под электрическими коробками (см. Фотографии).

ШАГ 1.5: Установите кабельный ввод питания и датчик термостата

Кабелепровод питания: Экранированный кабель питания может быть установлен с кабелепроводом или без него, в зависимости от требований норм.В любом случае удалите одну из заглушек в 4-дюймовой коробке, чтобы проложить провод. Если электрический кабелепровод не требуется по нормам, установите проволочную муфту, чтобы закрепить провода в том месте, где они входят в коробку.

Если по нормам требуется кабелепровод, установите кабелепровод 1/2 дюйма (минимум) от нижней пластины до распределительной коробки. Для нескольких проводов питания (нескольких матов) установите кабелепровод 3/4 дюйма, в который будет помещено несколько проводов питания.

Датчик термостата: Датчик температуры пола поставляется с нашим контроллером SunStat. Его можно установить в кабелепроводе отдельно от кабеля электропитания, хотя в этом нет необходимости.

Откройте вторую заглушку в нижней части коробки термостата. Пропустите датчик (и кабелепровод) через заглушку, вниз через вырез в нижней пластине и выведите в пол, где будет установлен нагревательный мат. Если у вас есть термостат и датчик, установите датчик сейчас, но дождитесь установки термостата, пока не будет установлен мат

Примечание: Датчик находится в упаковке термостата.

ШАГ 1.6: Черновая проводка

Установите соответствующий электрический провод (провод) от источника питания и защиты выключателя к термостату, соблюдая все правила.
Оставьте дополнительный провод 6–8 дюймов на коробке термостата. Обратитесь за помощью к типовым схемам подключения в конце данного руководства.

Фаза 2.Установка SunTouch

ШАГ 2.1

Выбрать тип строительства

Выберите наиболее подходящую деталь для укладки тонкого, толстого или самовыравнивающегося раствора для вашего применения. Проконсультируйтесь со специалистами по строительству и / или персоналом TileDepot для получения конкретных деталей относительно правильной установки.

Шаг 2.5

Установка SunTouch

Расположите провода питания рядом с термостатом. Если это невозможно, проложите кабель питания через стену и / или пол к месту расположения термостата (соблюдайте все электрические / строительные нормы, используя кабелепровод и коробки).

Для прикрепления SunTouch к основанию можно использовать двусторонний скотч во всех случаях.
Однако при установке SunTouch поверх подкладки или фанеры пневматическое скрепление скобами может быть быстрее.

Начните установку с раскатки мата согласно плану. При каждом повороте или изгибе останавливайтесь и плотно растягивайте коврик, чтобы вытащить провисание. Затем прикрепите коврик к полу с помощью двустороннего скотча
или скоб.

При использовании двусторонней ленты приклейте ее к полу с шагом 2 фута или более, если необходимо, в зависимости от условий на рабочей площадке. Чем плотнее коврик, тем проще будет схватываться.
Чтобы скотч не приклеился, на полу не должно быть мусора. Плотно потрите белую бумажную сторону ленты, прежде чем снимать бумагу. Это обеспечит прочное соединение ленты с полом. Покройте примерно 10 кв. Футов. вовремя.
При необходимости используйте короткие детали по углам.

При использовании пневматических скоб мы рекомендуем скобы 3/8 «x 1/4» с острием долота. Первоначально прикрепите мат SunTouch через каждые 2–3 фута на
с каждой стороны мата в «впадинах» между нагревательными проводами, как показано слева.Таким образом будет легче поднять коврик и при необходимости изменить его положение. Когда макет будет удовлетворен, вернитесь и скрепите скрепками по центру 1 дюйм с каждой стороны в «впадинах» между проводами.
Действуйте медленно и будьте очень осторожны, чтобы не повредить нагревательный провод.

Обрежьте или удалите оранжевое переплетение по мере необходимости, чтобы сделать повороты. Не зажимайте и не скрепляйте нагревательный провод.
Установите SunTouch на расстоянии примерно 4–6 дюймов от стен, душевых, ванн, туалетов, водостоков и т. Д., Как показано в этом разделе и в Приложении.Установите рядом с умывальником и столешницей.
Это потому, что вы хотите, чтобы тепло доходило до лицевой стороны шкафа, чтобы пальцы ног оставались в тепле. Установите на расстоянии 18–20 дюймов от задней стены в зоне туалета. (Подробности см. В разделе «ЗАЩИТИТЕ МАТ ОТ ДВИЖЕНИЯ»).

Не оставляйте зазоров между матами. Тепло будет проводиться только на 1-2 дюйма от нагревательной проволоки. SunTouch следует устанавливать непрерывно по полу, как показано на схемах в данном руководстве.Никогда не устанавливайте маты таким образом, чтобы нагревательные провода располагались ближе, чем на 2 дюйма друг от друга.

Шаг 2.6

Душевая кабина

SunTouch можно устанавливать в душевых, но необходимо соблюдать несколько мер предосторожности (см. «Приложение 3. Примеры схем» для получения более подробной информации).

1. Никогда не устанавливайте SunTouch в душевые стены (или любые другие стены).

2. Ни в коем случае не стыкуйте маты, установленные в душе, в полевых условиях.
Ни в коем случае не пытайтесь ремонтировать или модифицировать коврик; это может привести к серьезной опасности.

3. Залейте маты раствором и устанавливайте их только под плитку, камень, кирпич или другую кладку в соответствии с данным руководством по эксплуатации.

4. Никогда не кладите коврик в душ. Соединение между шнуром питания и нагревательным проводом должно быть полностью залито раствором и расположено на расстоянии не менее 1 фута от душевых отверстий и других участков, обычно подверженных воздействию воды.

5. Органы управления ковриком должны располагаться на расстоянии не менее 4 футов от отверстий душа, чтобы они не подвергались воздействию воды или прикосновениям человека в зоне душа.

C A U T I O N!

ЗАЩИТИТЕ МАТ ОТ ДВИЖЕНИЯ

Шаг 2.9

Переворачивание мата и техника заполнения

В этом разделе описаны некоторые общие повороты и методы, используемые для компоновки углов, углов и встроенных элементов.

Этап 3. Монтаж последнего этажа

Мы рекомендуем работать с установщиками профессиональных напольных покрытий, чтобы убедиться, что используются надлежащие материалы и соблюдаются надлежащие методы укладки.
Обратите внимание, что видео по установке SunTouch не является видео по установке напольного покрытия — оно охватывает только установку обогревающих ковриков SunTouch.

Используйте цифровой омметр для проверки сопротивления мата (ов) и датчика (ов) до, во время и после укладки любых напольных покрытий.Запишите показания в журнал сопротивления коврика и датчика (выше), продолжая проверять отсутствие коротких замыканий, вызванных зазубринами или защемлениями.
По возможности сфотографируйте укладку мата перед укладкой напольного покрытия.

Предупреждение: Никогда не стучите шпателем по мату или нагревательной проволоке, чтобы удалить излишки раствора с шпателя. Это может повредить нагревательный провод.
При укладке плитки или камня поверх SunTouch мы настоятельно рекомендуем руководящие принципы Tile Council of America (TCA) или спецификации ANSI в качестве минимальных стандартов установки.
Мы рекомендуем модифицированный латексом или эпоксидной смолой раствор и раствор вместо универсальных материалов на водной основе.
Выберите шпатель подходящего размера для укладки плитки или камня.
Мы рекомендуем шпатель размером не менее 3/8 «x 1/4». Этот шпатель лучше всего подходит для большинства плиток толщиной 1/4 дюйма.
Примечание: Засыпки раствора толщиной более 3/8 дюйма отлично подходят для работы системы; им просто нужно немного больше времени, чтобы нагреться.
При укладке напольных покрытий, отличных от плитки или камня, следуйте рекомендациям отрасли и / или производителя.
Также убедитесь, что гвозди, шурупы или другие крепежные детали не проникают в пол в области SunTouch. Проволоку легко повредить застежки, пробившие пол.

Все напольные покрытия должны находиться в непосредственном контакте с цементным материалом, покрывающим SunTouch. Не поднимайте пол над массой бетона или раствора ниже. Например, не устанавливайте деревянные гвоздезабиватели (шпалы) размером 2 x 4 дюйма поверх плиты с целью крепления древесины твердых пород. Этот 1,5-дюймовый воздушный зазор резко снизит выход нагретого сляба.По этой причине «плавающие» полы из дерева / ламината
работают намного лучше, чем полы из твердой древесины.

Этап 4. Окончательная разводка

Шаг 4.1

Установите элементы управления

Установите термостат с датчиком температуры пола в 4-дюймовую квадратную электрическую коробку в соответствии с инструкциями по установке, прилагаемыми к термостату. Подключите провода питания мата, датчик температуры пола и проводку источника питания, как показано в данном руководстве (Приложение 4) или в листы по установке термостата.

При использовании нескольких матов проложите все провода питания через электрический кабелепровод в 4-дюймовую квадратную коробку термостата или отдельную распределительную коробку.
Подключите провода параллельно (не последовательно) — черный, черный, бело-белый и зелено-зеленый, или для систем на 240 В; черно-черный, сине-голубой, зелено-зеленый.
Затем прикрепите к термостату короткую «косичку» (провода подходящего размера для нагрузки).
Используйте 1-канальное грязевое кольцо (листовой камень), чтобы установить термостат на электрическую коробку.

Приложение 1. Обзор установки

Приложение 2. Методы переворачивания мата и заполнения

Виды поворотов

Примеры макетов

Типовая планировка кухни: один мат 2 x 25 футов, один мат 1 x 35 футов

Пример расположения солярия / веранды: два коврика 3 ‘x 6-8 дюймов, один мат 3’ x 10 футов

Приложение 4.Электрические схемы управления 120 В

Типовая электрическая схема подключения с SunStat Control (120/240 В переменного тока)

Выделенная цепь 120 или 240 В переменного тока, 20 А (максимум).

Типовая электрическая схема подключения с контроллером SunStat и контактором (120 В)

Выделенная цепь 120 или 240 В переменного тока, 20 А (максимум).

Приложение 4. Электрические схемы управления 240 В

Типовая электрическая схема подключения с контроллером SunStat (240 В)

Выделенная цепь 240 В, 20 А (максимум).

Схема подключения сигнального провода между SunStat Control и реле

Выделенная цепь 240 В, 20 А (максимум).

Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электрическими нормативами и Национальными электротехническими нормами (NEC), особенно статьей 424, частью IX NEC, ANSI / NEPA70 и разделом 62 CEC, часть 1.

Приложение 5. Руководство по поиску и устранению неисправностей

Если возникают проблемы с ковриком для обогрева пола SunTouch или соответствующими электрическими компонентами,
, пожалуйста, обратитесь к этому руководству по поиску и устранению неисправностей.Если у вас нет квалификации для выполнения электромонтажных работ, настоятельно рекомендуется нанять квалифицированного лицензированного электрика.
Любые работы по поиску и устранению электрических неисправностей следует выполнять при отключенном от цепи электропитании, если не указано иное.

Элементы управления

.

Блоки

Приложение 6. Подключение нескольких матов

Наслаждайтесь новой системой обогрева пола SunTouch Mat!

% PDF-1.6
%
21 0 объект
>
эндобдж

xref
21 137
0000000016 00000 н.
0000003492 00000 н.
0000003591 00000 н.
0000004585 00000 н.
0000005054 00000 н.
0000005515 00000 н.
0000005678 00000 н.
0000005791 00000 н.
0000005902 00000 н.
0000006237 00000 н.
0000006863 00000 н.
0000007456 00000 н.
0000008089 00000 н.
0000008458 00000 н.
0000008910 00000 п.
0000009342 00000 п.
0000009882 00000 н.
0000010196 00000 п.
0000010501 00000 п.
0000010871 00000 п.
0000011240 00000 п.
0000011395 00000 п.
0000011632 00000 п.
0000012165 00000 п.
0000012436 00000 п.
0000012496 00000 п.
0000025428 00000 п.
0000026033 00000 п.
0000026559 00000 п.
0000027157 00000 п.
0000040433 00000 п.
0000040811 00000 п.
0000041113 00000 п.
0000055795 00000 п.
0000070898 00000 п.
0000086348 00000 п.
0000101207 00000 н.
0000101769 00000 н.
0000102147 00000 н.
0000102437 00000 н.
0000102794 00000 н.
0000103224 00000 н.
0000103505 00000 н.
0000103899 00000 н.
0000104272 00000 н.
0000104642 00000 п.
0000105037 00000 н.
0000105369 00000 п.
0000105766 00000 н.
0000106179 00000 п.
0000118095 00000 н.
0000129091 00000 н.
0000131792 00000 н.
0000136629 00000 н.
0000140139 00000 п.
0000141776 00000 н.
0000142960 00000 н.
0000144817 00000 н.
0000148637 00000 н.
0000150304 00000 н.
0000150805 00000 н.
0000155137 00000 н.
0000155367 00000 н.
0000155449 00000 н.
0000155502 00000 н.
0000156007 00000 н.
0000156370 00000 н.
0000160139 00000 н.
0000160618 00000 н.
0000162233 00000 н.
0000162573 00000 н.
0000163325 00000 н.
0000163628 00000 н.
0000166969 00000 н.
0000167363 00000 н.
0000167826 00000 н.
0000169618 00000 н.
0000169928 00000 н.
0000185471 00000 н.
0000185508 00000 н.
0000192724 00000 н.
0000192763 00000 н.
0000199979 00000 н.
0000200018 00000 н.
0000235430 00000 н.
0000235469 00000 п.
0000242685 00000 н.
0000242724 00000 н.
0000279036 00000 н.
0000279075 00000 н.
0000286291 00000 н.
0000286330 00000 н.
0000338651 00000 н.
0000338690 00000 н.
0000367285 00000 н.
0000367324 00000 н.
0000402730 00000 н.
0000402769 00000 н.
0000445952 00000 п.
0000445991 00000 н.
0000453207 00000 н.
0000453246 00000 н.
0000460462 00000 н.
0000460501 00000 н.
0000502148 00000 н.
0000502187 00000 н.
0000509839 00000 н.
0000509878 00000 н.
0000546614 00000 н.
0000546653 00000 н.
0000583382 00000 н.
0000583421 00000 н.
0000619733 00000 н.
0000619772 00000 п.
0000626988 00000 н.
0000627027 00000 н.
0000633992 00000 н.
0000634031 00000 н.
0000641683 00000 н.
0000641722 00000 н.
0000677129 00000 н.
0000677168 00000 н.
0000677253 00000 н.
0000677338 00000 н.
0000677423 00000 н.
0000677503 00000 н.
0000677583 00000 н.
0000677668 00000 н.
0000677753 00000 н.
0000677838 00000 п.
0000677927 00000 н.
0000678223 00000 н.
0000678368 00000 н.
0000682995 00000 н.
0000687622 00000 н.
0000689872 00000 н.
0000003036 00000 н.
трейлер
] / Назад 753452 >>
startxref
0
%% EOF

157 0 объект
> поток
h ޔ K (Dafsqyo9) (SJ (Jd1Bdg
%)% Bld] w: NS_}

Схема электрических подключений системы подпольного отопления Continental

Схемы подключения для систем теплого пола

Mx 7386 схема подключения коллектора коллектора теплого пола теплового насоса излучающего пола на wrg 4272 center xy 9121 для влажного воздуха GA 9812 инструкции центрального термостата og 2446 схемы электрического водоснабжения в частном доме gx 1673 континентальная схема Mx 7386 Схема подключения коллектора коллектора теплого пола теплового насоса для теплого пола Wrg 4272 Под полом… Читать дальше »

Термостат теплого пола Схема подключения | Бесплатная проводка…

Схема подключения термостата теплого пола. Схема подключения — это обтекаемое традиционное графическое представление электрической цепи. Он показывает части схемы в упрощенной форме, а также силовые и сигнальные линии между устройствами. Схема подключения обычно предоставляет информацию о взаимном расположении и расположении устройств, а также клемм на устройствах, чтобы помочь в построении или обслуживании инструмента.

Системы теплого пола | Полы с подогревом Continal | UFH

Самый большой в Европе ассортимент систем теплого пола Без всяких «если» и «но».Отмеченная наградами услуга Continal ® означает, что вы получите эффективную систему водяного теплого пола, которая будет доставлена ​​вам вовремя, на месте, каждый раз, без компромиссов.

Электрические схемы для управления теплом пола и центрального отопления

Наши электрические схемы предлагают простые схемы, а также четкие цвета проводки и подробные легенды, которые помогут вам успешно подключить контроллер разогрева к системе отопления, которой он должен управлять. Доступны схемы для всех термостатов подогрева, независимо от того, устанавливаете ли вы его как часть системы водяного теплого пола…

Органы управления подогревом пола: поворотный переключатель HeatMax ™ …

Компания Continental Underfloor Heating Ltd еще не отформатировала технические спецификации на органы управления подогревом пола: термостат с вращающимся диском HeatMax ™. Однако вы можете загрузить 1 файл спецификаций в разделе ниже. Пожалуйста, ознакомьтесь с альтернативными вариантами в разделе похожих продуктов.

sdfit схема подключения теплого пола

схема подключения теплого пола Xy 1609 комбинированный бойлер fw 0887 для установки электрического излучающего напольного термостата mycoffeepot org 9121 wet review heatmiser neo smart gadgets hexus net gx 1673 continental схема Xy 1609 схема подключения отопительного котла Combi 1609 Схема подключения электрического теплого пола Установка термостата водяного теплого пола Mycoffeepot Org Xy 1609…

Схемы подключения теплого пола | ElectriciansForums.net

Привет, я подключаю трехуровневый дом, и в нем есть система подогрева полов, я надеялся, что у кого-то может быть хорошая принципиальная схема подключения. есть коллектор на каждом этаже и со статистикой комнаты в каждой комнате, и я просто не могу получить какую-либо информацию о том, что нужно связать между каждым этажом, и будет ли блок управления на каждом уровне с одним основным блоком управления на …

Файл: Схема теплого пола.jpg — Wikimedia Commons

Схема подключения ковриков для теплого пола.Схема электрических соединений системы теплого пола

Ваш электронный адрес не будет опубликован. Сохраните мое имя, адрес электронной почты и веб-сайт в этом браузере, чтобы в следующий раз я оставил комментарий. Этот сайт использует Akismet для уменьшения количества спама. Узнайте, как обрабатываются данные вашего комментария. Перейти к содержанию Схема электропроводки теплого пола. Схема электропроводки теплого пола vw Borders подача теплого пола и установка теплого пола для Как существующие радиаторы и теплый пол работают вместе? Границы подачи теплых полов и установка теплых полов для теплых полов. Схема расположения труб систем теплого пола Systemzone Дизайн центрального отопления diywiki Управление центральным отоплением и зонирование diywiki T3 ufh коллекторы emmeti Схема систем теплого пола.

Установка водяного теплого пола Схема системы водяного отопления Схема смесительного клапана горячей воды в системе теплого пола в системах теплого пола котел системы теплого пола маты схема системы теплого пола diy теплый пол Электрические и механические схемы.

Дистрибьютор Pidilite

Наряду с подробным монтажным чертежом труб, Optimum поставляет оборудование и электрические схемы, показывающие, как именно наша система подключена и интегрирована. Цветовой код провода USB-мыши.Схема подключения USB-порта.

Внешние точки подключения. Схема подключения Pioneer Deh.

Emerson Radio manuals

Таблица размеров проводников. Оставить комментарий Отменить ответ Ваш электронный адрес не будет опубликован. Этот веб-сайт использует файлы cookie для улучшения вашего опыта. Мы предполагаем, что вы согласны с этим, но вы можете отказаться, если хотите. Принять Подробнее. Необходимые всегда включены. Образец схемы подключения. Схема подключения — это прямое визуальное представление физических соединений и физической компоновки, связанных с электрической системой или цепью.

Он показывает, как электрические провода соединяются между собой, а также показывает, где приспособления и компоненты могут быть подключены к системе.

Используйте электрические схемы для помощи при сборке или изготовлении схемы или компьютера. Также они пригодятся при ремонте. Энтузиасты DIY используют электрические схемы, но они также распространены в домашнем строительстве и ремонте автомобилей. Например, домашний строитель должен использовать электрическую схему в географическом расположении электрических розеток и легких приспособлений, чтобы избежать дорогостоящих ошибок и нарушений строительных норм.

Ремонт электропроводки, гораздо больше, чем другой домашний проект, ориентирован на безопасность. Правила могут быть сложными, определенно и довольно часто сбивающими с толку даже для мастеров-электриков, но есть базовые концепции и практики, которые связаны почти со всеми проектами электропроводки, особенно с теми, с которыми способны справиться домашние мастера. Самый простой способ предотвратить поражение электрическим током — ВСЕГДА проверять электропитание проводов и устройств перед их подключением или рядом с ними.

Простое отключение от электросети уже достаточно непривлекательно.Этикетка автоматического выключателя может неточно описывать, что фактически контролирует автоматический выключатель. Вся электрическая проводка и устройства рассчитаны на силу тока или ампер. Это максимальное количество электрического тока, которое они могут безопасно переносить.

Trd ae86 n2

Большинство стандартных бытовых цепей рассчитаны на 15 или 20 ампер, в то время как цепи для крупных бытовых приборов, включая электрические сушилки и диапазоны, могут быть рассчитаны на 30, 40, 50 ампер или даже больше.

При установке или замене проводки или устройств все используемые детали должны иметь правильный номинальный ток для цепи.Например, в цепи усилителя должна быть проводка для манометра, рассчитанная на 20 ампер. При замене выключателя, постоянного приспособления или розетки никогда не устанавливайте устройство, рассчитанное на большую силу тока по сравнению с электрическими цепями.

Это особенно важно при замене розеток. Розетка, предназначенная для усилителей, имеет уникальную форму штыря, в которой один из многих вертикальных пазов имеет Т-образную форму. Эта форма позволяет вставлять усилители, имеющие соответствующий Т-образный штырь.

Установка розетки этого типа на схему усилителя позволяет нам, возможно, перегрузить схему в случае, если вы подключите к ней настоящий усилитель. Однако обратите внимание, что установка розеток усилителя в цепи усилителя абсолютно не опасна, поскольку это нормально каждый раз, когда подключаемое устройство потребляет меньше энергии, чем сила тока цепи.

На самом деле, это вполне нормально для цепей общего пользования усилителя, подключенных к розеткам усилителя.

Reset uuid windows 10

Электричество проходит по проводникам, таким как провода, вместе с металлическими контактами розеток и розеток.Плотные соединения между проводниками создают плавные переходы от одного проводника к другому. Но неплотные соединения действуют как лежачие полицейские, ограничивая поток и создавая трение и тепло.

Очень слабые соединения могут привести к возникновению дуги, в результате которой электричество переходит из воздуха от одного проводника к другому, создавая огромное количество тепла.

Пошаговое руководство по установке DEVImat

Предотвратите опасность возгорания, убедившись, что все соединения проводки плотно затянуты и имеют полный контакт с соединяемыми проводниками.Розетки и выключатели часто производятся с разъемами для вставных проводов на задней панели в сочетании с традиционными винтовыми клеммами по бокам устройства. Устанавливаете ли вы термостат разогрева для центрального отопления или регуляторы разогрева для водяного теплого пола, воспользуйтесь нашим онлайн-инструментом поиска, чтобы найти электрическую схему, соответствующую вашей конкретной конфигурации установки.

Наши электрические схемы предлагают простые схемы, а также четкие цвета проводки и подробные легенды, которые помогут вам успешно подключить контроллер разогрева к системе отопления, которой он должен управлять.Диаграммы доступны для всех термостатов подогрева, независимо от того, устанавливаете ли вы их в составе системы водяного теплого пола, простой комбинированной конфигурации котла или даже многозонной системы центрального отопления.

Воспользуйтесь нашим онлайн-инструментом ниже, чтобы найти правильную схему для вашей установки. Пожалуйста, найдите дополнительную информацию о различиях между типами установки в таблице ниже. Обычно встречается в домах с одной ванной комнатой.

Комбинированные котлы — это автономные установки, работающие по запросу, которые состоят из источника тепла и отопительного контура.

Почему я написал заметки на желтых обоях

Использует несколько двухходовых зональных клапанов, один регулирует поток горячей воды от источника тепла к накопительному баллону, а другой управляет различными контурами отопления, при этом поток перекачивается циркуляционным насосом. Эта установка позволяет зонировать отопительные контуры, обеспечивая независимый контроль температуры.

Tally mon штамм

Одиночный двухходовой зонный клапан регулирует поток горячей воды от источника тепла в накопительный бак, который представляет собой самотечную систему горячего водоснабжения.Поток отопительных контуров перекачивается циркуляционным насосом. Используются два двухходовых зонных клапана: один регулирует поток горячей воды от источника тепла к накопительному баллону, а другой — для контура отопления, при этом поток перекачивается циркуляционным насосом.

Эта установка обеспечивает независимую работу контура отопления или горячего водоснабжения. Одиночный трехходовой клапан среднего положения регулирует поток горячей воды от источника тепла к накопительному баллону или отопительному контуру, при этом поток перекачивается циркуляционным насосом.

Инструмент для создания электрических схем, представленный ниже, позволяет указать точную конфигурацию термостата прогрева и системы отопления.

Сначала выберите модель термостата прогрева, которую вы устанавливаете. Затем выберите излучатель тепла: работаете ли вы с системой водяного теплого пола или с системой центрального отопления. Также возможно сочетание того и другого.

Switched Live означает, что термостат переключает напряжение питания при запросе тепла, Volt Free означает, что термостат переключает любое напряжение, не превышающее VAC, подаваемое источником тепла, при запросе тепла.

Тип установки относится к установленной системе отопления. Схемы подключения термостата. Загрузите диаграммы. Что такое электрическая схема? Различные типы схем подключения Дополнительные сведения о различиях между типами установки см. В таблице ниже. Бесплатная схема подключения.

Комплект электрических схем термостата теплого пола. Схема подключения — это обтекаемое традиционное графическое представление электрической цепи. Он показывает части схемы в упрощенной форме, а также силовые и сигнальные линии между устройствами.

Схема подключения обычно предоставляет информацию о взаимном расположении и расположении устройств, а также клемм на устройствах, чтобы помочь в построении или обслуживании инструмента. Фотографическая диаграмма определенно покажет дополнительные детали внешнего вида, тогда как в схеме соединений используются более символические обозначения, чтобы подчеркнуть принадлежность к внешнему виду.

Схема подключения часто используется для устранения проблем, а также для того, чтобы убедиться, что все соединения действительно выполнены и что все присутствует.

Схема подключения термостата теплого пола. Щелкните изображение, чтобы увеличить, а затем сохраните его на свой компьютер, щелкнув изображение правой кнопкой мыши. Самый первый взгляд на схему схемы может быть сложным, но если вы можете проверить карту поездов, вы можете прочитать схемы.

Цель та же самая: переход от фактора A к прямому B. Буквально, цепь — это путь, который позволяет электричеству циркулировать. Напряжение: измеряется в вольтах. Напряжение — это напряжение или сила электричества.Обычно это обеспечивается батареей, такой как батарея 9 В, или сетевым питанием, розетки в вашем доме работают с напряжением V. Розетки в других странах работают с различным напряжением, поэтому вам понадобится преобразователь, когда вы отправляетесь в поездку. Существующий: ток — это циркуляция энергии или, в частности, циркуляция электронов.

Схема подключения Nest Подпольное отопление

Он определяется в Амперах и также может передаваться только при подключенном источнике напряжения. Сопротивление: измеряется в Ом. R или O сопротивление определяет, насколько удобно электроны могут проходить через продукт.Такие изделия, как золото или медь, называются проводниками, так как они легко допускают циркуляцию движения с низким сопротивлением. Пластик, дерево, а также воздух являются примерами изоляторов, препятствующих движению электронов с высоким сопротивлением. DC Direct Present.

DC — это непрерывная циркуляция тока по одной инструкции. Постоянный ток может течь не просто по проводникам, но и по полупроводникам, изоляторам или даже пылесосу. AC вращающийся настоящее. Частота кондиционирования воздуха определяется в герцах Гц, а также обычно составляет 60 Гц для электроэнергии в собственности, а также для целей обслуживания.

Сейчас самое интересное. Получение степени инженера-электрика и после этого получение работы в поле означает, что вы увидите очень много, очень много этих схем. Очень важно понимать, что именно с ними происходит. Хотя они могут быть и будут очень сложными, это всего лишь некоторые из распространенных графических элементов, на которых вы можете опираться.

Схемы подключения системы подогрева полов

Каждый раз, когда вы определяете свою конкретную область электрического проектирования, вы можете увидеть гораздо более сложные схемы и знаки.Вы также узнаете, что в разных странах используются разные знаки. В этой статье обсуждаются способы и время укладки электрических матов для теплого пола поверх большинства напольных покрытий.

Вы также можете обратиться к основному веб-сайту, чтобы узнать о методах установки и ценах на системы под дерево и ковролин или плитку, Karndean или Amtico. В этой статье дается только обзор шагов по установке. Перед установкой электрических ковриков для теплого пола обязательно прочтите гораздо более подробное руководство по установке.

Может быть проще установить на очень маленьких участках с очень неправильной формой. Однако электрические коврики для теплого пола гораздо быстрее и проще установить. Поскольку кабели всегда находятся на правильном расстоянии друг от друга, вы устраняете потенциальные проблемы, связанные с горячими и холодными точками, которые могут возникнуть при использовании незакрепленных кабелей для электрических систем теплого пола. Эту плиту необходимо прикрепить к чистому основанию с помощью подходящего гибкого плиточного клея. Обычный метод нанесения клея для плитки — использовать шпатель с выступами, чтобы получить ровную поверхность.

Схема электрических соединений электрического термостата теплого пола

Всегда покупайте у компании, которая предоставит полный план помещения, чтобы избежать каких-либо проблем. При всех покупках Rayotec предоставляет бесплатные планы этажей. Метод укладки такой же, как при укладке под плитку, но электрические маты для теплого пола должны быть покрыты гибким самовыравнивающимся составом толщиной минимум мм, прежде чем наклеивать на них Amtico, Karndean или Vinyl.

Убедитесь, что используемая изоляция подходит для самовыравнивающейся смеси и потенциальных транспортных и точечных нагрузок, которые она может испытывать.Хотя компании обычно поставляют традиционные пенопласты, я написал эти инструкции, используя изоляцию Palziv, поскольку она намного быстрее и проще в использовании, а также имеет лучшие звукоизоляционные свойства. Подробную информацию о ковриках для подогрева пола Rayoflex для деревянных и ковровых покрытий можно найти на нашем главном веб-сайте. Мы рекомендуем маты Rayoflex из-за качества сборки и простоты теплоизоляции.

Важно убедиться, что общая стоимость ковра и подложки, а также толщина древесины не превышают максимально допустимую, позволяющую проходить теплу.

Схемы подключения термостата

Для получения дополнительной информации о ценах или дополнительной информации, пожалуйста, позвоните по электронной почте, напишите нам info rayotec. Тема Titan от The Theme Foundry. Установка электрического теплого пола с примерным временем установки В этой статье обсуждаются способы и время установки электрического теплого пола поверх большинства напольных покрытий. Время на установку Один человек может починить около 50 м 2 изоляции Insomax за полдня.

Двое мужчин могут накинуть 50 м 2 циновок и испытать их за полдня.Время на установку Один человек может починить около 50 м 2 подходящей подкладки изоляционной плитки за полдня. Двое мужчин могут за один день накинуть 50 м 2 матов и проверить их и покрыть гибкой самовыравнивающейся смесью. Установка электрического теплого пола под деревянными полами или коврами. Хотя компании обычно поставляют традиционные пенопласты, я написал эти инструкции, используя изоляцию Palziv, поскольку она намного быстрее и проще в использовании, а также имеет лучшие звукоизоляционные свойства.

Время на установку Один человек может отремонтировать около 75 м² изоляции Palziv за полдня.Все сроки установки приблизительны и основаны на квалифицированных установщиках. Об экспертах в области солнечного и теплого пола, так как Вы вылезаете из своей красивой теплой постели и ступаете на ледяной холодный пол.

Ужасно, правда? Есть простой и относительно простой способ изменить этот сценарий. В данной статье рассматривается процесс разводки системы электрического теплого пола. Узнайте, как легко добавить успокаивающее тепло полов с подогревом в ванные комнаты, кухни, семейные комнаты или любую комнату в вашем доме, чтобы сделать жилое пространство более комфортным и уютным.

Эта статья любезно предоставлена ​​WarmlyYourst, лидером отрасли в области электрических систем лучистого теплого пола. Включение подогрева полов в ванную комнату, кухню или реконструкцию семейных комнат было стимулировано относительно недавним внедрением простых в установке электрических систем. Для вашей системы рекомендуется выделенная цепь. Местные коды могут отличаться, поэтому всегда сначала проконсультируйтесь с квалифицированным электриком. Если вы планируете выполнить установку самостоятельно, перед началом необходимо проверить следующее :.

Разрешает ли ваша местная юрисдикция домовладельцу выполнять этот вид электромонтажных работ.

Проконсультируйтесь со своей страховой компанией, чтобы убедиться, что ваше страховое покрытие не нарушено. Проверьте свою работу. Электропроводка должна соответствовать прилагаемой схеме электропроводки.

Несколько нагревательных валов могут быть подключены параллельно к одному устройству управления. Компания WarmlyYours выпустила серию видеороликов, которые проведут вас через установку системы лучистого теплого пола.

В это видео включен монтаж электропроводки вашей системы электрического теплого пола. Эта статья любезно предоставлена ​​WarmlyYours, лидером в области электрических систем водяного теплого пола.

Обязательно посетите их веб-сайт www. Это гарантирует, что вы сможете найти дилера в вашем районе, а также других профессионалов, которые помогут с вашей установкой.

Рекламируйте с нами. Эта запись была размещена в Внутренняя проводкаПроекты проводки и помечена как электрические теплые полыДобавьте в закладки постоянную ссылку. Замена трехпозиционного переключателя на кухне. Сложные гаджеты и устройства могут даже обогатить ваш дом технологиями, одним из которых является термостат Nest. Этот интеллектуальный гаджет позволяет с легкостью контролировать температуру через Интернет. Но перед этим вы должны понять схему подключения теплого пола Nest, чтобы все работало.

Термостат Nest — это еще одно поколение охлаждающих и нагревательных устройств. Устройство не только позволяет легко контролировать температуру, но и понимает вашу компоновку.Тем не менее, вам нужно сэкономить свое время и узнать больше о термостате Nest, например, о схеме подключения, прежде чем пользоваться функциями. Когда дело доходит до установки термостата Nest, вам нужно управлять схемой подключения подогрева пола Nest, нравится вам это или нет.

Понимание схемы может помочь вам правильно настроить и настроить машину. Nest предлагает простое руководство, которое все упростит. Когда вы подходите к этапу для подключения проводов к опорной плите термостата Nest, вам необходимо разместить кабели в точном соответствии с этой схемой.Помощник по монтажной схеме подскажет, какие провода идут к этому порту. Чтобы облегчить себе работу, приготовьте плоскогубцы. Это понадобится вам, чтобы легко распрямить проволоку.

С помощью плоскогубцев закрепите кабель, нажмите кнопку и вставьте провод как можно глубже. Поднимите кнопку, и шнур надежно вставлен. Чтобы быть уверенным, дайте ему гладкую отдачу. Если он не выходит, это означает, что провод вставлен правильно.

Когда закончишь все провода, можно пихать провода внутрь.Предыдущий шаг — выбор основного термостата или дисплея. Убедитесь, что логотип находится вверху. Чтобы застегнуть, нажимайте до щелчка. Подготовка агрегата на самом деле проста, но состоит из нескольких этапов.

Сначала выберите свой язык. Подключите термостат к системе Wi-Fi и нажмите еще раз, выберите сеть из списка.

Тёплый пол: Схема подключения тёплого пола

Руководство по установке — версия 2 Принципиальная электрическая схема и предупреждающая табличка Датчик температуры пола Элемент подогрева пола к стыку с холодным хвостовиком 18oC 1.3 м над полом через источник питания УЗО † Нагревательные кабели не должны перерезаться или пересекаться друг с другом или с другой проводкой. … Программа просмотра документов

Как устранить неполадки и отремонтировать термостат
Привет, я Бет Аллен, основатель Hipchicks, и я здесь на сайте About.com, чтобы показать вам, как устранять неполадки и ремонтировать термостат. Поэтому, если вы не уверены и нуждаетесь в ремонте или замене, обратитесь к специалисту по отоплению, вентиляции и кондиционированию воздуха. … Прочитать статью

Электропроводка и Сантехника — Wunda Пол Отопление
На схемах показаны типовые системы отопления S-плана с подогревом полов.ПРИМЕЧАНИЕ. Автоматический перепускной клапан (ABV) в центре коммутации H-Box используется для включения подмешивающего насоса, который будет отправлять первичную водопроводную проводку и водопровод E09 БРЕНД, КОТОРЫМ МОЖНО ДОВЕРЯТЬ 0800 5420 816 www … Получить документ

РЕШЕНИЕ PUSH-FIT ДЛЯ ПОДПОЛЬНОГО ПОЛА ОТОПИТЕЛЬ
РЕШЕНИЕ PUSH-FIT ДЛЯ НАПОЛЬНОГО ОТОПЛЕНИЯ Руководство по установке и техническому руководству Система подогрева пола Speedfit подходит для большинства видов отделки полов, включая керамическую плитку, ковры, винил и ламинат.Тем не менее, тепловое сопротивление … Посмотреть Doc

Руководство по установке ThermoTile
УСТАНОВКА ДАННОГО НАГРЕВАТЕЛЬНОГО ПРИБОРА ДОЛЖНА БЫТЬ СООТВЕТСТВУЕТ СООТВЕТСТВУЮЩИМ С ЭТОМ, достаточным для обеспечения Амперной нагрузки ковриков для подогрева пола ThermoTile® на площади пола, где находится ThermoTile. будет установлен нагревательный мат. Электропроводка 9. Установите соответствующий электрический провод … Получение содержимого

Под полом Отопление Мат
Пожалуйста, свяжитесь с Warmup для получения дополнительных рекомендаций, если вы хотите установить мат с подогревом под любой отделкой пола, кроме Все работы должны соответствовать текущим требованиям IEE Wiring Нормативные документы.Теплый пол должен постоянно контролироваться термостатом датчика температуры пола. … Прочтите документ

РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ И УСТАНОВКЕ
РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ И УСТАНОВКЕ www r.com Варианты проводки 30 .. Релейный термостат Switchngi внутри помещения: применение в системах отопления 31 .. Thermostt: применение в теплых полах 32 .. Purgin g System Treatment … Получить полный исходный код

Cadillac Eldorado — Википедия
Cadillac Eldorado — это персональный роскошный автомобиль, который был произведен с автоматическим выпуском стояночного тормоза, электрическими дверными замками, двойной системой обогрева, серебряным намагниченным перчаточным ящиком, стаканами для напитков , сигарета (в которую вошли коврики с ковровым покрытием нового стиля, защитные кромки дверей в цвет кузова… Прочитать статью

Dodge Caravan — Википедия
Dodge Caravan — это пассажирский минивэн, произведенный компанией. Внутренняя отделка, органы управления и приборы были позаимствованы у платформы Chrysler K, и в сочетании с нижним полом, обеспечиваемым передним приводом черная обивка потолка и потолочная консоль, яркое отопление и воздух … Читать Артикул

% PDF-1.4
%
173 0 объект
>
эндобдж

xref
173 75
0000000016 00000 н.
0000002530 00000 н.
0000002661 00000 н.
0000003847 00000 н.
0000003994 00000 н.
0000004141 00000 п.
0000004288 00000 п.
0000004452 00000 н.
0000004515 00000 н.
0000004627 00000 н.
0000004741 00000 н.
0000004768 00000 н.
0000005278 00000 н.
0000005305 00000 н.
0000005877 00000 н.
0000005904 00000 н.
0000006580 00000 н.
0000007203 00000 н.
0000007857 00000 н.
0000008477 00000 н.
0000009088 00000 н.
0000009785 00000 н.
0000010011 00000 п.
0000010181 00000 п.
0000010552 00000 п.
0000011447 00000 п.
0000012398 00000 п.
0000013104 00000 п.
0000013174 00000 п.
0000013292 00000 п.
0000016518 00000 п.
0000016816 00000 п.
0000017232 00000 п.
0000017302 00000 п.
0000017402 00000 п.
0000020853 00000 п.
0000021152 00000 п.
0000021598 00000 п.
0000021668 00000 п.
0000021800 00000 п.
0000026176 00000 п.
0000026474 00000 н.
0000027024 00000 п.
0000028623 00000 п.
0000028854 00000 п.
0000028937 00000 п.
0000028992 00000 п.
0000029214 00000 п.
0000029510 00000 п.
0000066162 00000 п.
0000066201 00000 п.
0000102853 00000 п.
0000102892 00000 н.
0000139914 00000 н.
0000139953 00000 н.
0000175215 00000 н.
0000175254 00000 н.
0000175281 00000 н.
0000175625 00000 н.
0000175772 00000 н.
0000175799 00000 н.
0000176165 00000 н.
0000176312 00000 н.
0000209030 00000 н.
0000209069 00000 н.
0000210443 00000 п.
0000210470 00000 н.
0000210897 00000 н.
0000211044 00000 н.
0000211429 00000 н.
0000227921 00000 н.
0000238492 00000 н.
0000278620 00000 н.
0000285154 00000 н.

схема три фазы в одну

Большинство однофазных электроприборов подключаются к сети 220В, но к многоквартирным домам, гаражным кооперативам и дачным посёлкам подводится трехфазное напряжение 380В. Для питания бытовых потребителей такое напряжение не годиться, поэтому при монтаже электропроводки возникает вопрос — как из 380 сделать 220 Вольт.

В чем отличие трехфазного напряжения от однофазного

Питание всех бытовых потребителей осуществляется по четырём проводам от трёхфазной сети — три фазных (линейных) L1, L2 и L3 и один нейтральный (нулевой) проводник N, а в квартиры подводится однофазное напряжение, для которого необходимы только два проводника — нулевой и фазный.

Переменное напряжение в разных фазах сдвинуто относительно друг друга на 120° для получения вращающегося магнитного поля в электродвигателях и уменьшения тока в нейтральном проводе.

Кроме количества проводников у трёхфазной сети имеются и другие особенности:

• Напряжение в сети. В однофазной схеме есть только одна величина напряжения — между фазой L и нейтралью N, а в трёхфазной сети имеется два напряжения, отличающиеся по своему значению. Это фазное L-N, равное 220 Вольт, и линейное, между любыми двумя фазными проводами L1-L2, L2-L3 или L1-L3, равное 380 Вольт. Поэтому один из способов, как из 380 сделать 220 Вольт, это просто подключить электроприбор к нулю и фазе.
• Различное сечение проводов. В однофазной электропроводке все провода имеют одинаковое сечение и рассчитываются на полный ток потребителя, а в трёхфазной сети по нейтральному проводнику протекает только уравнительный ток. Из-за этого нейтральная жила имеет меньшее сечение по сравнению с фазными, но при этом нагрузку по фазам необходимо распределять максимально равномерно.
• Разное количество полюсов у автоматических выключателей. В однофазной сети достаточно отключать только фазный проводник, поэтому допускается установка однополюсного автомата (кроме вводного). В трёхфазной нужно отключать все фазы одновременно, из-за чего необходима установка трёхполюсного выключателя.

Схемы подключения «звезда» и «треугольник» в трехфазной сети

Передавать электроэнергию выгоднее по высоковольтным ЛЭП, поэтому питание всех жилых районов и большинства промышленных предприятий осуществляется через понижающие трансформаторы, начала вторичных обмоток, которых соединены между собой, а концам обмоток подключаются отходящие фазные провода.

Точка соединения катушек заземляется и к ней подключается нейтральный проводник. Такая схема электроснабжения называется TN и описана в ПУЭ гл.1.7.

Существует две схемы подключения электроприборов к такой сети, отличающихся подаваемым напряжением.

Самая распространенная схема соединения это «звезда». Используется при включении электроприборов, напряжение питания которых составляет 220В. При этом один из проводов каждого из аппаратов присоединяется к одной из фаз, а оставшиеся соединяются вместе и подключаются к нейтрали.

При этом мощность аппаратов может быть различной, что вызовет появление в нейтральном проводнике уравнительного тока, но напряжение на каждом из электроприборов будет постоянным (за исключением потерь в питающих кабелях).

При соединении в «звезду» трёх одинаковых электроприборов ток в нейтральном проводе отсутствует, поэтому его допускается не подключать, но при поломке одного из аппарата напряжение питания каждого из оставшихся составит 190 Вольт.

Поэтому звезда без нейтрали используется, в основном, при подключении трёхфазного электродвигателя.

Менее распространённой является схема соединения «треугольник». При этом каждый из электроприборов подключается к двум из трёх линейных проводников. Напряжение питания всех электроприборов составит 380В.

Такая схема используется в электроустановках, в которых отсутствует возможность подключения нейтрали или заземления, например, в подвижных аппаратах, питание которых осуществляется не кабелями, а при помощи токосъёмных пластин.

Плюсы и минусы трехфазной и однофазной сети

Использование для питания частного дома трёхфазного напряжения 380 В имеет ряд отличий от однофазного 220 В, поэтому при принятии решения о подключении к такой сети следует изучить все достоинства и недостатки такой схемы электроснабжения.

У трёхфазной сети есть ряд преимуществ перед однофазной:

• Меньшее сечение подходящего кабеля. При равномерном распределении нагрузки по фазам имеется возможность повышения общей мощности электроприборов.
• Подключение трёхфазных электродвигателей без дополнительных устройств и потери мощности. Обычные асинхронные электродвигатели при включении в однофазную сеть теряют значительную часть момента или необходимо приобрести специальный преобразователь.
• Дополнительные возможности модернизации и ремонта электропроводки. Зная, как из 380 получается 220, можно изменять подключение электроприборов в зависимости от конкретной ситуации.

Кроме того, в некоторых случаях подвод к зданию трёхфазного питания позволяет получить в электрокомпании разрешение на повышение потребляемой мощности.

Кроме достоинств трёхфазная схема электроснабжения имеет и недостатки:

• необходимо получить разрешение на изменение схемы в электрокомпании;
• дополнительные затраты на замену питающего кабеля;
• увеличенные размеры и стоимость аппаратуры во вводном щитке.

Где взять 220 Вольт, если в щите три фазы

Чаще всего вопрос, как из 380 сделать 220 Вольт, задают жители многоквартирных домов. В этих зданиях в подъезде на каждом этаже установлен электрощиток, к которому подходит три фазы, нейтраль, а в некоторых случаях ещё и заземление.

В таком электрощите имеется два напряжения — линейное 380В, между двумя разными фазами, и фазное 220В, между любой из фаз и нейтралью.

Фактически, для получения однофазного напряжения в трёхфазном щите необходимо двухжильный кабель присоединить к одной из фаз и нейтральной шиной. При наличии в схеме заземления желательно использовать не двухжильный, а трёхжильный кабель и подключить его следующим образом, согласно правилам цветовой маркировки кабелей:

• коричневая жила — фаза;
• синяя или голубая — нейтраль;
• жёлто-зелёная — заземление.

Важно! Для уменьшения тока в подходящем к зданию кабеле подключение разных квартир необходимо производить равномерно по всем трём фазам.

Схема как из 380 сделать 220 Вольт

Существует несколько вариантов, как из 380 сделать 220 Вольт. Схемы таких соединений должны быть известны любому опытному электромонтёру:

• Подключить однофазную нагрузку к фазному и нулевому проводам. Нейтральный проводник обычно имеет меньшее сечение, или для их поиска в четырёхжильном кабеле можно использовать мультиметр. Напряжение между фазными проводами составит 380В, а между фазой и нулём 220В.
• Использовать трансформатор 380/220. Мощность этого устройства должна быть равна или больше мощности подключаемого электроприбора. Достоинство этой схемы в меньшей опасности поражения электрическим током. Вместо обычного трансформатора можно взять автотрансформатор. Этот прибор имеет меньшие габариты, но не защищает от поражения электрическим током.

Куда подключать заземление

Кроме нейтрали и фазы в современной электропроводке используется ещё один проводник — защитное заземление. К нему присоединяются корпуса электроприборов и светильников.

При нарушении изоляции между этими деталями и элементами, находящимися под напряжением, возникает короткое замыкание или появляется ток утечки. В результате этого явления происходит отключение автоматического выключателя или дифференциальной защиты, соответственно.

В современной системе электроснабжения жилых домов используются три схемы заземления:

• TN-C. Старая система заземления, при которой заземление линий электропередач осуществляется только в подстанции, на нейтрали вторичной обмотки трансформатора, после чего к потребителю подводится совмещённый проводник PEN, выполняющий одновременно функцию заземления и нейтрали. В этом случае вместо защитного заземления имеет место защитное зануление и подключать к нему корпуса электроприборов запрещено ПУЭ 1. 7.132. Для защиты людей от поражения электрическим током в такой системе необходимо использовать УЗО или дифавтомат.
• TN-C-S. Это более современная система, при которой во вводном щитке совмещённый провод PEN разделяется на нейтраль N и заземление РЕ. Место разделения при этом подключается к контуру заземления здания. Согласно ПУЭ п.1.7.135 после разделения соединение этих проводников запрещено. Заземляющий провод в квартирной электропроводке в данной системе необходимо присоединять именно к проводнику РЕ.
• TN-S. Самая современная схема, при которой электроснабжение осуществляется при помощи пяти проводов — три фазных L1, L2 и L3 , нейтраль N и заземление РЕ. В этом случае заземление присоединяется только к заземляющему проводнику.

В крайнем случае, допускается подключать защитное заземление к отдельному контуру, изготовленному согласно нормам ПУЭ п.п.1.7.100-118. В этом случае получится система заземления ТТ.

Важно! Использовать в качестве заземлителя водопроводные, канализационные или отопительные трубы запрещено.

Вывод

В обычной электропроводке есть только два варианта, где взять 220 Вольт. Это подключить линию к фазному и нейтральному проводникам, кроме заземления, или использовать понижающий трансформатор. Последний метод применим не только в сети 380В, но и при любом другом напряжении.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Трехфазная система электроснабжения по однолинейной схеме

Очень много вопросов возникает у собственников недвижимости, которые задались целью обеспечить бесперебойное электроснабжение частного дома от внешних линий электропередачи. Один из этих вопросов касается правильности составления схем электроснабжения при различных условиях подключения и при различных характеристиках энергопринимающих установок. В настоящей статье будет рассмотрена однолинейная схема электроснабжения для трехфазных электроустановок – ее характеристики, сфера применения и особенности проектирования.

Начнем с того, что характер построения системы электроснабжения полностью зависит от того, сколько фаз имеет линия, подводящая электричество к вашему дому. Дело в том, что структурная составляющая схемы, ее пропускная способность и даже процесс выполнения электромонтажных работ кардинально отличаются для однофазных и трехфазных сетей.

Замена однофазной системы электроснабжения на трехфазную

Рассмотрим частный случай, при котором однофазную систему электроснабжения необходимо переделать в трехфазную. Самое первое, что понадобится сделать собственнику домовладения в этом случае – это разработать проект однолинейной исполнительной схемы для трехфазного питания. Это будет новая схема электроснабжения частного дома, демонстрирующая характер построения электроустановки.

Составление новой однолинейной схемы

Если речь идет о подключении к трехфазному питанию домовладения, которое никогда не было в эксплуатации, то для такого помещения понадобится составить соответствующую расчетную схему. Конечно, некоторые домовладельцы изначально стараются разработать схему для однофазной системы электроснабжения. Но в современных условиях, когда большинство мощных потребителей электроэнергии имеют трехфазное питание, подобный подход выглядит, как минимум, непрактично. К тому же ощутимый объем потребления электроэнергии, связанный с наличием большого количества самых разнообразных потребителей (системы наружного освещения, системы электрического отопления и т. д.), требует того, чтобы проект электроснабжения частного дома подразумевал подключение к мощной сети – 380 В, а не к привычной однофазной – 220 В.

В многоквартирных домах такая схема, конечно же, может быть использована (нагрузка на электросеть в них сравнительно невелика), но для частных домов она уже неактуальна.

Построение принципиальной схемы

Однолинейные схемы электроснабжения домов, подключаемых к трехфазным подводящим сетям, создаются из такого расчета, что на них будут изображены четырехжильные силовые проводники (четыре фазных провода и один провод – нулевой). Принципиальная однолинейная схема имеет довольно упрощенный графический вид. При этом она предельно проста для понимания и имеет четкую логическую структуру с обозначением всех составляющих элементов.

Принципиальная схема являет собой основу, без которой осуществление электромонтажных работ становится практически невозможным. Во время ее составления производятся все необходимые расчеты, имеющие первостепенную важность:

• сечения проводников;
• количество расходных материалов;
• количество и параметры устройств защиты, определяемые потребляемой мощностью системы электроснабжения и многое другое.

Построение исполнительной схемы

Как мы уже говорили, исполнительная схема призвана помочь изменить подключение электричества с однофазной подводящей сети на трехфазную. Поэтому в ней должны быть отражены все изменения, которые необходимо произвести с целью модернизации и исправления ошибок.

Любая электрическая схема должна составляться специалистами, полностью отдающими себе отчет в том, какие задачи должна решать разрабатываемая ими документация. Поэтому ответ на вопрос: следует ли доверять составление подобных схем специалистам профильных организация или не следует – является вполне очевидным.

назначение, виды, принципы проектирования, требования к оформлению

При строительстве частного дома на первое место выходит строительство инженерных сетей и коммуникаций, электроснабжение в частном доме. И здесь основная роль отводится электроснабжению. В создании домашнего уюта большое значение имеют электробытовые приборы, их мощность и количество.

В первую очередь, для электроснабжения, необходимо выполнить проект, он создаётся на основе технических условий. Потом на основании проекта выполняются электромонтажные работы. Всё это должна выполнять специализированная организация, имеющая соответствующую лицензию.

Пример проекта электроснабжения частного жилого дома

Технические условия на электроснабжение

ТУ выдает энергоснабжающая организация. В основном, это местные электрические сети или та организация или фирма, которой принадлежат электросети, от которых будет произведено подключение. Электрические сети могут принадлежать как предприятию электросетей, так и, к примеру, водоканалу, ТСЖ, дачному кооперативу или другой организации.

Подключение электричества к частному дому: мощность

В заявлении на выдачу ТУ необходимо указать, какую мощность вы хотите подключить и на какое напряжение (230/400 В). Предварительно необходимо рассчитать, какую мощность будут потреблять ваши электроприборы. На основании вашего заявления и технической возможности линии электропередач, энергоснабжающая организация выдает ТУ.

Подключение частного дома к электричеству: что важно принять к сведению

Многие просят мощность больше, чем им надо. И это правильно. Заново делать проект на электроснабжение в случае увеличения мощности дело не из дешёвых. Поэтому в заявлении на выдачу ТУ пишут большую мощность, при этом перечень документации аналогичен.

Как провести электричество в частный дом: внешнее электроснабжение

После того, как вам выдали ТУ, вы идёте в проектную организацию, которая сделает проект на основании ПУЭ (правила устройства электроустановок) и СНиП (строительные нормы и правила). В ТУ будет указана общая разрешенная мощность для подключения, сечение кабельной или воздушной линии, марка и тип. Специалисты организации согласно ТУ и нормам выполнят проект, но вы обязаны принять участие в его работе, так как существует ряд нюансов. Схема электроснабжения дома поможет проработать многие детали.

Пример внешнего электроснабжения

В большинстве случаев энергоснабжающая организация выдаёт ТУ на подключение частного дома воздушным вводом. Это делается с целью минимизиции случаев хищения электрической энергии. По этой же причине рекомендуется устанавливать ШУЭ (шкаф учета электроэнергии) на опоре или на фасаде дома. Чтобы не возникало проблем с последующей сдачей электроснабжения на коммерческий учёт, рекомендуется прислушаться к этим рекомендациям.

Сечение вводного провода и его марка

Согласно нормативной документации, вводной кабель должен быть сечением не менее: 10 мм2 для кабеля с медной жилой, и не менее 16 мм2 для кабеля с алюминиевой жилой, если воздушный ввод более 25 метров. Это связано с тем, что этот участок ввода рассматривается как отдельный участок воздушной линии, от столба к дому. Если он составляет менее 25 метров, то сечение медной жилы не менее 4 мм2, алюминиевой не менее 10 мм2.

Сечение выбирают согласно ПУЭ, и зависит оно от системы, будет ли проводник PEN разделен на PE и N или нет. Всё это сделают специалисты проектного института.

Пример, как проводить электричество в частном доме

Необходимо помнить, что сечение кабельной линии выбирается по его длительно допустимому току. Он зависит от способа прокладки. К примеру, самый распространённый кабель – это ВВГ. Если сделать ввод в дом воздушным, а сечение его 10 мм2, то длительно допустимый ток для него составляет 80 А, а если этот же провод тем же сечением проложен в трубе один – трёхжильный, то длительно допустимый ток составляет 50 А. Это уже погрешность примерно 40 %.

Виды однолинейных электрических схем

В зависимости от того, на каком этапе выполнения работ по созданию электрической сети объекта составляется однолинейная схема, зависит её вид и прямое предназначение. На этапе разработки проектной документации составляется расчётная однолинейная схема, служащая основным документом для расчёта параметров системы электроснабжения. Именно этот документ необходим для последующих согласований с органами, выдающими технические условия для подключения объекта строительства к действующим электрическим сетям, каковыми являются электросетевые организации в месте размещения объекта-потребителя электрической энергии.

К сведению! Порядок получения технических условий на подключение к электрическим сетям регламентирован рядом документов. Среди них: Постановление Правительства РФ № 861 от 27.12.2004 «Об утверждении Правил недискриминационного доступа к услугам по передаче электрической энергии и оказания этих , «Правил недискриминационного доступа к услугам администратора торговой системы оптового рынка и оказания этих . Все нормативные документы должны быть учтены при разработке документации обязательно.

Расчётная схема квартирного щита загородного дома

На этапе эксплуатации объекта составляются однолинейные исполнительные схемы, на которых отображаются все изменения, вносимые в конфигурацию электрической сети в процессе её использования. Это может быть связано с модернизацией используемого оборудования или его заменой, добавлением новых мощностей или изменением конфигурации магистральных и групповых линий. На крупных объектах, где система электроснабжения подразделяется на несколько уровней, однолинейные схемы составляются по каждой группе потребителей: «объект в целом – цех – участок» и т.д. Изначально делается рисунок, отображающий подстанции (ТП) и конфигурацию сетей их объединяющих, затем схема ТП или ГРЩ (главный распределительный щит) и затем − каждого силового или осветительного щитка, имеющегося на объекте.

К сведению! На объектах различной формы собственности за ведение технической документации и её соответствие предъявляемым требованиям отвечает лицо, ответственное за энергохозяйство (ПТЭЭП гл.1.2 «Обязанности, ответственность потребителей за выполнение правил»).

Исполнительная схема 2-трансформаторной подстанции

На основе однолинейных разрабатываются прочие электрические схемы системы электроснабжения: структурные и функциональные, принципиальные и монтажные.

Шкаф учёта и распределения электроэнергии

Разводка электричества в частном доме ШРУ должна выглядеть следующим образом.

1. Вводное устройство. Это может быть рубильник типа ЯРВ или автоматический выключатель.
2. Прибор учёт электроэнергии (индукционный или электронный электросчетчик).
3. УЗО (устройство защитного отключения), которое защищает человека от опасного действия электрического тока.
4. Автоматические выключатели, которые защищают электрическую сеть от перегрузок и токов короткого замыкания. Могут устанавливаться дифференциальные автоматические выключатели.

Шкаф учёта и распределения электроэнергии
Есть некоторые нюансы. К примеру, установка УЗО является обязательным, а защита от перенапряжений – нет. Скачки напряжений в электрической сети сегодня не редкость. Но в частных домах рекомендуется совместить защиту от перенапряжений и защиту от импульсных перенапряжений, вызванных ударом молнии. В данном случае лучшим вариантом будет установить в вводной электрощит УЗИП, защиту от импульсных перенапряжений. В таких случаях предусматривается резервное электроснабжение дома.

Схема ШРУ с учётом внутренней электропроводки

Специалисты проектной организации будут комплектовать электрощит с учётом внутренней электропроводки и её разводки. Поэтому предварительно необходимо нанести на план дома точки установок розеток и мощность электробытовых приборов, которые будут к ним подключаться. Исходя из этого, будет определяться однолинейная схема электроснабжения дома или многолинейная.

На этом видео вы можете посмотреть на однолинейную схему электроснабжения частного жилого дома

Так же необходимо сделать и относительно сети освещения, места установки выключателей, светильников и их мощность. На основе ваших данных и в соответствии ПУЭ и СНиП специалисты проектной организации выберут защиту для сети освещения и розеточной сети, а так же план разводки электропроводки по дому.

Особенности обустройства распределительного щитка

Трехфазный щит учета

Однолинейная схема щита учета 15 кВт 380В (как частный случай) – самый распространенный вариант построения этой части системы энергоснабжения. При ее обустройстве рассматриваются следующие варианты комплектации, учитывающие различия однофазного и трехфазного питаний:

• Использование в качестве защитного оборудования стандартных однополюсных автоматов и УЗО (по одному на каждую фазу).
• Применение в схеме одних 4-хполюсных дифференциальных приборов.
• Установка в щитке двухполюсных автоматов, дополненных кросс-модулем и УЗО.
• Монтаж однополюсных линейных автоматов совместно с 4-х полюсным УЗО и кросс модулем.

Каждый из этих вариантов при наличии места в щитке подходит для обустройства и подключения полноценной трехфазной системы энергоснабжения. Выбор конкретного набора коммутирующих устройств зависит от предпочтений и финансовых возможностей хозяина загородного жилья.

Варианты заземления

Заземление служит для защиты человека от вредного воздействия электрического тока, если напряжение бесперебойное. Суть заключается в том, что при прикосновении человека к поврежденному участку цепи, и тем самым попадая под опасное напряжение, электрический ток идёт по наименьшему сопротивлению. В данном случае выполняют заземление с наименьшим сопротивлением, чтоб электрический ток пошёл не через вас, а через систему заземления в землю. Но для этого систему заземления необходимо выполнить в соответствии с правилами.

Контур заземления

Если на участке возле вашего дома хватает площади для контура заземления, то необходимо его выполнить. В данном случае, в землю вбиваются как минимум три вертикальных электрода, длиной не менее 2 м. Расстояние между ними должно быть не меньше, чем их сама длина. Вбиваться они должны в траншею, глубина которой должна быть не меньше 0.5 м.

При помощи горизонтальных металлических стержней они соединяются при помощи сварки и выводятся к зданию, после чего подводятся к вводному устройства дома. После монтажа заземления измеряют сопротивление тока. Если оно не соответствует, то забивают дополнительные электроды до тех пор, пока сопротивление заземления не будет доведено до нужного показателя.

Модульное заземление

Если не хватает площади для контура, часто выполняют модульное (точечное) заземления. В последнее время модульное заземление стало популярным, и не только из-за нехватки площади. Вбивается вручную или при помощи перфораторов в землю специальный электрод на глубину до 15 – 25 м. Одновременно с этим измеряется сопротивление.

Схема электрополитического заземления

Внимание! В частных домах и дачах при бытовом напряжении 220 Вольт / 380 Вольт сопротивление должно быть не более 30 Ом. Если оно не соответствует этому показателю, то заземление на вашем участке не защитит вас от опасного действия электрического тока, так как оно не больше, чем просто обыкновенное железо, бездарно закопанное в землю.

На этом видео можете посмотреть, как правильно делать модульное заземление при подводе электричества к дачному дому

https://youtu.be/AouaoZfmo44
Единственный минус модульного заземления в том, что неизвестно, на какую глубину нужно забить электрод, пока показатель сопротивления заземления не достигнет нужной отметки. Может, и на 30 м, а это уже высота 9-ти этажного дома.

Помните, что работы, связанные с оборудованием системы энергоснабжения, должны выполняться только квалифицированными специалистами!

Трехфазный двигатель, работающий от однофазного источника питания

Трехфазный асинхронный двигатель переменного тока широко используется в промышленном и сельскохозяйственном производстве благодаря своей простой конструкции, низкой стоимости, простоте обслуживания и эксплуатации. Трехфазный двигатель переменного тока использует трехфазный источник питания (3 фазы 220 В, 380 В, 400 В, 415 В, 480 В и т. Д.), Но в некоторых реальных приложениях у нас есть только однофазные источники питания (1 фаза 110 В, 220 В, 230 В, 240 В и т. Д.) .), особенно в бытовой технике. В случае, если трехфазные машины работают от однофазных источников питания, есть 3 способа сделать это:

1. Перемотка мотора
2. Купить GoHz VFD
3. Купить преобразователь частота / фаза

I: Перемотка двигателя
Необходимо выполнить некоторые работы по преобразованию работы трехфазного двигателя в однофазное питание.Здесь вы узнаете, как преобразовать трехфазный двигатель 380 В для работы от однофазного источника питания 220 В.

Принцип перемотки
Трехфазный асинхронный двигатель использует три взаимно разделенных угла 120 ° сбалансированного тока через обмотку статора для создания изменяющегося во времени вращающегося магнитного поля для привода двигателя. Прежде чем говорить об использовании трехфазного асинхронного двигателя, переводимого для работы от однофазного источника питания, мы должны пояснить вопрос создания вращающегося магнитного поля однофазного асинхронного двигателя, поскольку однофазный двигатель может быть запущен только после установления вращающегося магнитного поля. .Причина, по которой у него нет начального пускового момента, заключается в том, что однофазная обмотка в магнитном поле не вращается, а пульсирует. Другими словами, он фиксирован относительно статора. В этом случае пульсирующее магнитное поле статора взаимодействует с током в проводнике ротора и не может генерировать крутящий момент, потому что нет вращающегося магнитного поля, поэтому двигатель не может быть запущен. Однако расположение двух обмоток внутри двигателя имеет разный угол наклона. Если он пытается произвести ток другой фазы, двухфазный ток имеет определенную разность фаз во времени, чтобы создать вращающееся магнитное поле.Таким образом, статор однофазного двигателя должен иметь не только рабочую обмотку, но и пусковую. В соответствии с этим принципом мы можем использовать трехфазную обмотку трехфазного асинхронного двигателя и сдвинуть одну из катушек обмотки с помощью конденсатора или индуктивности, чтобы две фазы могли проходить через разный ток, чтобы установить вращающееся магнитное поле, чтобы управлять двигателем. Когда трехфазный асинхронный двигатель использует однофазный источник питания, мощность составляет только 2/3 от исходной.

Метод перемотки
Чтобы использовать трехфазный двигатель на однофазном источнике питания, мы можем последовательно соединить любые двухфазные катушки обмотки, а затем подключить к другой фазе. В это время магнитный поток в двух обмотках имеет разность фаз, но рабочая обмотка и пусковая обмотки подключены к одному источнику питания, поэтому ток одинаковый. Поэтому последовательно подключите конденсатор, катушку индуктивности или резистор к пусковой обмотке, чтобы ток имел разность фаз.Для увеличения пускового момента соединения можно использовать автотрансформатор для увеличения напряжения однофазного источника питания с 220 В до 380 В, как показано на Рисунке 1.

Малогабаритные двигатели общего назначения имеют Y-образное соединение. Для трехфазного асинхронного двигателя Y-типа клемма обмотки конденсатора C подключается к клемме пуска автотрансформатора. Если вы хотите изменить направление вращения вала, подключите его, как показано на рисунке 2.

Если вы не хотите повышать напряжение, источник питания 220 В также может использовать это.Поскольку исходная трехфазная обмотка напряжения питания 380 В теперь используется для источника питания 220 В, напряжение слишком низкое, поэтому крутящий момент слишком низкий.

Рисунок 3 Слишком низкий крутящий момент проводки. Если вы хотите увеличить крутящий момент, вы можете подключить конденсатор фазовой синхронизации к двухфазной обмотке в катушке и использовать ее в качестве пусковой обмотки. Одна катушка, напрямую подключенная к источнику питания 220 В, см. Рисунок 4.

На рисунках 3 и 4, если вам нужно изменить направление вращения вала, вы можете просто изменить сквозное направление пусковой или рабочей обмотки. .

Магнитный момент после того, как две обмотки соединены последовательно (одна из которых является обратной струной), складывается из двух углов магнитного момента 60 ° (Рисунок 5). Магнитный момент намного выше, чем магнитный момент 120 ° (показан на Рисунке 6), поэтому пусковой момент проводки на Рисунке 5 больше, чем на Рисунке 6.

Значение резистора доступа R (рисунок 7) на обмотке пускателя должно быть замкнуто на сопротивление фазы обмотки статора и должно выдерживать пусковой ток, равный 0.1-0,12 пускового момента.

Выбор конденсатора фазового сдвига
Рабочий конденсатор c = 1950 × Ie / Ue × cosφ (микрозакон), Ie, ue, cosφ — это исходный номинальный ток двигателя, номинальное напряжение и значения мощности.
Обычный рабочий конденсатор, используемый в однофазном источнике питания на трехфазном асинхронном двигателе (220 В): на каждые 100 Вт используются 4-6 микроконденсаторы. Пусковой конденсатор может быть выбран в соответствии с пусковой нагрузкой, обычно в 1–4 раза превышающей рабочий конденсатор.Когда двигатель достигает 75% ~ 80% номинальной скорости, пусковой конденсатор должен быть отключен, иначе двигатель перегорит.

Емкость конденсатора должна быть правильно выбрана, чтобы токи 11, 12 двух фазных обмоток были равны и равны номинальному току Ie, то есть 11 = 12 = Ie. Если требуется высокий пусковой момент, можно добавить пусковой конденсатор и подключить его к рабочему конденсатору. При нормальном запуске отключите пусковой конденсатор.

Есть много преимуществ в использовании трехфазного двигателя от однофазного источника питания, работа по перемотке проста.Однако общая мощность однофазного источника питания слишком мала, он должен выдерживать высокий пусковой ток, поэтому этот метод можно применить только к двигателю мощностью 1 кВт или менее.

II: Купите GoHz VFD
VFD, сокращение от Variable Frequency Drive, это устройство для управления двигателем, работающим с регулируемой скоростью. Однофазный преобразователь частоты в трехфазный — лучший вариант для трехфазного двигателя, работающего от однофазного источника питания (1 фаза 220 В, 230 В, 240 В), он устраняет пусковой ток во время запуска двигателя, заставляя двигатель работать от нулевой скорости до полной. скорость плавная, плюс цена абсолютно доступная.Доступны частотно-регулируемые приводы GoHz мощностью от 1/2 до 7,5 л.с., более мощные частотно-регулируемые приводы могут быть настроены в соответствии с конкретными двигателями.

Видео с подключением однофазного частотно-регулируемого привода с частотой ГГц к трехфазному преобразователю частоты

Преимущества использования частотно-регулируемого привода с частотой 1 ГГц для трехфазного двигателя:

1. Плавный запуск может быть достигнут путем настройки параметров частотно-регулируемого привода, время запуска может быть установлено на несколько секунд или даже десятки.
2. Функция бесступенчатого регулирования скорости для обеспечения оптимальной работы двигателя.
3. Переведите двигатель с индуктивной нагрузкой на емкостную нагрузку, которая может увеличить коэффициент мощности.
4. VFD имеет функцию самодиагностики, а также функции защиты от перегрузки, перенапряжения, низкого давления, перегрева и более 10 функций защиты.
5. Может быть легко запрограммирован с клавиатуры для автоматического управления.

III: Купите преобразователь частоты / фазы.
Преобразователь частоты GoHz или преобразователь фазы также можно использовать для таких ситуаций, он может преобразовывать однофазный (110 В, 120 В, 220 В, 230 В, 240 В) в трехфазный (0- 520 В) с чистым синусоидальным выходом, который лучше для характеристик двигателя, чем форма волны ШИМ VFD, они предназначены для лабораторных испытаний, самолетов, военных и других приложений, где требуются высококачественные источники питания, это очень дорого.

Статья по теме: Влияние двигателя 60 Гц (50 Гц) на источник питания 50 Гц (60 Гц)

Варианты фаз и напряжения генератора

Прежде всего при принятии решения о том, какой тип генератора лучше всего подходит для вашей среды, необходимо убедиться, что вы выбрали правильную электрическую конфигурацию. Электрическая конфигурация обычно включает фазу, напряжение, кВт и герц, которые лучше всего подходят для вашего приложения. Чтобы объяснить, как работают фазы и напряжение, полезно понять, что включает в себя генераторная установка.Генераторная установка (также известная как генераторная установка) состоит из двух основных компонентов — промышленного двигателя (обычно дизельного, природного газа или пропана) и части генератора. Двигатель вырабатывает мощность и обороты, а конец превращает их в электричество.

Объяснение фаз

Однофазные генераторы — для небольших однофазных нагрузок эти генераторы обычно не превышают 40 кВт. Они обычно используются в жилых помещениях и имеют коэффициент мощности 1.0.

Трехфазные генераторы — в основном для более крупных промышленных предприятий, эти генераторные установки могут обеспечивать как однофазное, так и трехфазное питание для работы промышленных двигателей с большей мощностью, отводить питание для отдельных линий и в целом более гибкие. . Обычно они используются в коммерческих средах и имеют коэффициент мощности 0,8.

Увеличьте номинальную выходную мощность — вы можете преобразовать однофазную мощность в трехфазную и иногда получить номинальную выходную мощность примерно на 20-30%, но конец необходимо повторно подключать, и вам также необходимо учитывать нагрузку балансы и несколько других переменных.

Снижение номинальной мощности (преобразование из трехфазной в однофазную) — обычно снижает номинальную выходную мощность в кВт примерно на 30%. Например, трехфазный генератор мощностью 100 кВт упадет примерно до 70 кВт при преобразовании в однофазный.

• Чтобы точно рассчитать скорректированную мощность, которую вы получите после снижения номинала, вы всегда должны пытаться снизить номинальную мощность в кВА, а не в кВт. Формула: 2/3 кВА (например, однофазная мощность 150 кВА будет снижена до 100 кВА), а затем преобразовать оттуда в киловатты, если необходимо.

• Для снижения мощности генераторной установки соответствующая сторона генератора обычно должна иметь 12 или 10 выводов, которые можно повторно подключить. Нагрузка на сам двигатель не затронута, потому что это сторона генератора, по сути, переходит в режим повышенной передачи. Если генератор не подлежит повторному подключению (или может быть подключен только для высокого / низкого напряжения), вы все равно можете применять к нему однофазные нагрузки, если не превышаете номинальный ток на отдельной линии.

• Генератор ограничен своей электрической мощностью в зависимости от стороны генератора и на самом деле не имеет большого отношения к двигателю.

Общие напряжения на коммерческих генераторных установках
Однофазный
• 120
• 240
• 120/240

3 фазы
• 208
• 120/208
• 240
• 480 (наиболее распространенное напряжение для промышленных генераторов)
• 277/480
• 600 (в основном для районов Канады)
• 4160 Вольт

Требования к напряжению могут сильно различаться для разных типов оборудования (например, другие варианты напряжения включают: 220, 440, 2400, 3300, 6900, 11 500 и 13 500)

Как определить необходимое напряжение

Чтобы убедиться, что конфигурация напряжения именно такая, какая вам нужна, вам всегда следует консультироваться с электриком или подрядчиком по электрике.Они могут оценить вашу среду и определить различные нагрузки, которые потребуются вашему объекту или предприятию, а также смогут принять во внимание другие переменные, такие как напряжение, подаваемое в здание, максимальную силу тока, выходную мощность электродвигателя и многое другое. Вы также можете обратиться к нашему калькулятору мощности, чтобы получить числа. Используйте эти числа в качестве отправной точки и используйте диаграмму силы тока, которая доступна здесь и на других сайтах различных производителей в Интернете. Обязательно учитывайте следующие ключевые элементы, перечисленные ниже, чтобы помочь вам определить правильное напряжение для вашей генераторной установки:

• Требуемое напряжение, поступающее на ваш объект, или питание от сетевого трансформатора, который подается в здание.

• Максимальная сила тока, необходимая для работы вашего конкретного оборудования. Если вы не знаете эту информацию, токи генератора (для 3-фазных генераторов переменного тока) обычно можно сопоставить с таблицей, чтобы определить размер автоматического выключателя, который потребуется вашему генератору.

• Также следует учитывать пусковой ток промышленных двигателей. Многие двигатели будут работать с определенной мощностью, но потребуют гораздо более высоких пусковых кВт. Например, вам может потребоваться 200 кВт и увеличенная сила тока при запуске, даже если ваша средняя рабочая нагрузка составляет всего 90 кВт.Также хорошо оценить требования к мощности электродвигателя. Некоторые двигатели поставляются с устройством плавного пуска, которое помогает контролировать ускорение путем подачи напряжения. Некоторые промышленные двигатели предоставляют всю эту информацию на своих бирках данных.

• Частота электросети также играет роль — в большинстве США и некоторых частях Азии частота составляет 60 Гц, а в остальном мире — 50 Гц. Большинство крупных кораблей и самолетов используют специальную частоту 400 Гц. Чтобы изменить мощность в электросети на другую частоту, иногда можно использовать преобразователь частоты, но необходимо учитывать дополнительные факторы.Большинство генераторов можно преобразовать, но некоторые генераторы не будут работать должным образом или могут потребоваться дополнительные детали и работа по настройке. Проконсультируйтесь с производителем генератора для получения дополнительных сведений о подобной ситуации.

Регулировка напряжения генератора

Регулировка напряжения генераторов — это то, что наши опытные техники выполняют каждые несколько дней, чтобы удовлетворить все различные комбинации и особые электрические требования наших клиентов.Хотя напряжение можно регулировать на большинстве генераторов, ваши конкретные параметры всегда будут ограничены в зависимости от того, с каким концом генератора вы работаете.

Сам процесс изменения напряжения — это относительно техническая электрическая процедура, которая в первую очередь включает регулировку выводов на стороне генератора. На большинстве 3-фазных генераторов мы обычно берем 10 или 12 выводов со стороны генератора и меняем конфигурацию их расположения и подключения, корректируем их маршрут к панели управления и некоторым другим местам — в зависимости от того, что мы пытаемся выполнить.Мы хорошо изолируем провода, при необходимости отрегулируем чувствительные провода, а затем при необходимости внесем дополнительные изменения. Здесь часто упоминаются такие термины, как изгиб и двойной треугольник (или зигзаг), Y-конфигурация и другие различные схемы подключения. Подробнее об этих условиях читайте в нашей статье о фазовых преобразованиях. На 3-фазных генераторах мы можем изменить, например, 208 В на 480 В или с 480 на 240 В или почти любое количество других комбинаций и фаз, используя все напряжения, которые доступны в настоящее время (при условии, что конец генератора может быть повторно подключен).

Сторона генератора — это основной компонент, который будет определять реакцию генератора на изменение фазы и / или напряжения. При правильном выполнении изменение напряжения не должно повредить или перенапрягать устройство. Многим клиентам требуется наличие двух или более напряжений системы от их резервной генераторной установки. Это могут быть электродвигатели, работающие на 480 Вольт, бытовые приборы и производственное оборудование, использующие 208 Вольт, а также меньшие нагрузки и электроинструменты на 240 Вольт.Вы можете добиться этого с помощью трехфазного генератора либо с помощью переключателя, либо с помощью двойного генератора напряжения, который уже сделан для этой цели. Однако имейте в виду, что вы не можете одновременно выводить несколько напряжений от одного генератора, вам нужно будет вручную переключить выход на каждое другое напряжение или использовать трансформатор для этого.

Есть несколько ограничений, о которых следует помнить при рассмотрении изменения напряжения. Специализированные или высоковольтные генераторы (например, 4160 или 13 500 Вольт) не очень практичны для изменения.Вы можете изменить 600 В на 480 В, но не наоборот. Кроме того, на многих 3-фазных генераторах иногда бывает трудно получить доступ к определенным элементам и обойти их. Например, у них может быть гибкий кабелепровод, который обертывается, дверцы панелей, которые находятся в необычных местах, или корпуса, которые не позволяют нашим техническим специалистам легко получить доступ. Хотя почти всегда есть доступ к стволу и проводке на концах 3-фазного генератора, иногда это может быть сложно. Следует также иметь в виду, что некоторые концы генератора не подлежат повторному подключению, поэтому варианты и схемы проводки, доступные для этих типов генераторов, очень ограничены.

Еще одна распространенная вещь, которую мы делаем при изменении напряжения, — это обновляем компоненты и рассматриваем другие возможные аспекты оборудования в вашей системе, включая следующее:

• Замените датчики — всякий раз, когда мы изменяем напряжение на старом генераторе, нам часто приходится заменять несколько датчики, чтобы мы могли прочитать новые уровни вывода. Одним из приятных преимуществ новой цифровой панели управления является то, что их обычно можно перепрограммировать.

• Выключатели — мы регулярно заменяем выключатели на устройствах в соответствии с требованиями наших клиентов по силе тока.Прерыватель обычно прикрепляется к стороне генератора, и это важный компонент, который поможет защитить генератор, гарантируя, что вы не превысите номинальную силу тока для этого устройства. В зависимости от того, хочет ли клиент, чтобы все было на одном выключателе или было разделено по какой-либо конкретной причине, мы можем изменить конфигурацию на что-то другое (например, один выключатель на 1200 А или два на 600 А).

• Регулятор напряжения — на большинстве генераторных установок при повторном подключении проводов к другому напряжению необходимо также тщательно отрегулировать чувствительные провода, идущие к регулятору и / или панели управления.Если это не будет сделано должным образом, вы можете сжечь доску или нанести другой ущерб. Большинство современных коммерческих генераторов теперь имеют регулятор напряжения, встроенный в панель управления, поэтому вы можете регулировать параметры напряжения оттуда, и он помогает выполнять все регулировки. Это в первую очередь хорошее достижение, но делает замену платы намного более дорогостоящей из-за дополнительных функций. К старым генераторам часто присоединяется отдельное оборудование, которое выполняет те же функции. Все эти регуляторы работают для автоматического поддержания постоянного напряжения, чтобы ваше оборудование вырабатывало стабильный выходной сигнал.

• Трансформатор — если он есть в вашей системе, возможно, придется перенастроить часть проводки для соответствия новому напряжению.

• Автоматический переключатель резерва (ATS) — определение силы тока для этого типа переключателя также важно, потому что ATS является ключевой частью гарантии того, что вы можете автоматически переключить генератор во время сбоя в электросети, а также выключить его после питание возвращается.

Подводя итог, можно сказать, что существует множество вариантов комбинаций фаз и напряжений, конфигураций и преобразований.Это может быть сложный процесс, поэтому лучше всего обратиться за профессиональной помощью к электрику или опытному технику-генератору. Однако, если у вас есть какие-либо вопросы по вопросам, затронутым в этой статье, вам нужна помощь в определении размеров генератора или если вам нужна помощь в определении того, что лучше всего подходит для вашей конкретной среды, просто позвоните по телефону 800-853-2073 или свяжитесь с нами. онлайн.

Цвета электропроводки — фаза 3 США

Стандарт цветового кодирования электропроводки для трехфазных электрических систем стандартизирован, чтобы помочь идентифицировать отдельные фазы проводов.Цветовые коды проводки для цепей распределения питания переменного и постоянного тока менялись много раз и различаются в зависимости от региона. Для трехфазного электроснабжения схемы будут использовать пять проводов: провод заземления, нулевой провод, провод под напряжением, провод линии 2, электрический провод линии 3. В этой статье подробно описаны следующие цветовые коды кабелей:

— Международные цвета проводки
— Цветовые коды проводки в США
— Старые и новые цвета проводки в Великобритании

Электроснабжение с фиксированной проводкой требует определенных правил цвета проводки (bs 7671) для обозначения различных линий питания в разных страны.В США есть свои собственные цвета проводки для электрических цепей: черный, красный и синий используются для трехфазной сети 208 В переменного тока; коричневый, оранжевый и желтый используются для 480 В переменного тока. В Австралии также существует другой стандарт цвета проводки. Новые цвета кабелей для вилок в Великобритании теперь гармонируют с цветами кабелей питания в Европе для переменного и постоянного тока. Большая часть Европы соблюдает правила расцветки электропроводки IEC («Международная электротехническая комиссия») для параллельных цепей переменного тока.

* США (LV) Это должно использоваться для 3 ФАЗЫ ПЕРЕМЕННОГО ТОКА 120/208 В переменного тока

* США (HV) Это должно использоваться для 3 ФАЗЫ 277/480 В переменного тока.

В США цветовые коды обычно используются для силовых проводов в «ответвленных цепях», проводки между последним защитным устройством.

Это типы цветов проводов, которые обычно используются дома и в офисе.

Фаза 1 — Черный

Фаза 2 — Красный

Фаза 3 — Синий нейтраль — Белое заземление — Зеленый, Зеленый с желтой полосой или оголенный провод

Если одна фаза вашей проводки находится под более высоким напряжением, чем другие, используйте соединение с высокой ветвью, провода должны быть помечены оранжевым цветом для этой фазы.В более новых установках соединения с высокой ветвью обычно не используются.

Промышленные двигатели и оборудование обычно имеют системы с более высоким напряжением. Фаза 1 — Коричневый Фаза 2 — Оранжевый Фаза 3 — Желтый нейтраль — Серое заземление — Зеленый, зеленый с желтой полосой или оголенный провод

Очень важно иметь задокументированную систему маркировки проводов для систем с более высоким напряжением. Этикетки должны включать информацию о цепи и соответствующей точке отключения для блокировки / маркировки.

Постоянный или постоянный ток, как правило, используется в аккумуляторных системах и солнечных энергетических системах вместо переменного или переменного тока.Положительный (без заземления) — Красный Отрицательный (без заземления) — Черный Заземление — Белый или Серый

Силовые кабели в Европе и Великобритании идентифицируются с помощью стандартной цветовой кодировки силовых кабелей.

Однофазное и трехфазное питание Объяснение

В электричестве фаза относится к распределению нагрузки. В чем разница между однофазным и трехфазным блоком питания? Однофазное питание — это двухпроводная силовая цепь переменного тока. Обычно это один провод питания — фазный провод — и один нейтральный провод, при этом ток течет между силовым проводом (через нагрузку) и нейтральным проводом.Трехфазное питание — это трехпроводная силовая цепь переменного тока, в которой каждый фазный сигнал переменного тока разнесен на 120 электрических градусов.

Жилые дома обычно питаются от однофазного источника питания, в то время как коммерческие и промышленные объекты обычно используют трехфазное электроснабжение. Одно из ключевых различий между однофазным и трехфазным состоит в том, что трехфазный источник питания лучше выдерживает более высокие нагрузки. Однофазные источники питания чаще всего используются, когда типичными нагрузками являются освещение или обогрев, а не большие электродвигатели.

Однофазные системы могут быть производными от трехфазных систем. В США это делается через трансформатор для получения нужного напряжения, а в ЕС — напрямую. Уровни напряжения в ЕС таковы, что трехфазная система может также служить тремя однофазными системами.

Однофазное и трехфазное питание

Еще одним важным отличием трехфазного питания от однофазного является постоянство подачи питания. Из-за пиков и провалов напряжения однофазный источник питания просто не обеспечивает такой стабильности, как трехфазный источник питания.Трехфазный источник питания обеспечивает постоянную подачу питания.

По сравнению с однофазным питанием и трехфазным, трехфазные источники питания более эффективны. Трехфазный источник питания может передавать в три раза больше мощности, чем однофазный источник питания, при этом требуется только один дополнительный провод (то есть три провода вместо двух). Таким образом, трехфазные источники питания, независимо от того, имеют ли они три провода или четыре, используют меньше проводящего материала для передачи заданного количества электроэнергии, чем однофазные источники питания.

Разница между трехфазной и однофазной конфигурациями

В некоторых трехфазных источниках питания действительно используется четвертый провод, который является нейтральным проводом. Две наиболее распространенные конфигурации трехфазных систем известны как звезда и треугольник. Конфигурация треугольника имеет только три провода, в то время как конфигурация звезды может иметь четвертый, нейтральный, провод. Однофазные блоки питания также имеют нейтральный провод.

Как однофазные, так и трехфазные системы распределения электроэнергии имеют функции, для которых они хорошо подходят.Но эти два типа систем сильно отличаются друг от друга.

Статьи по теме

Узнайте больше об анализаторах качества электроэнергии.

Трехфазное питание или магия отсутствующей нейтрали

Мало что может вызвать такую ​​путаницу, как трехфазное питание, особенно в конфигурации с треугольником. Сантехники и автолюбители: радуйтесь! В этом посте мы представим версию трехфазной системы питания для сантехника (и автомеханика).

Представьте себе водную систему переменного тока, которая подает чередующиеся импульсы давления воды и вакуума в замкнутой системе с использованием двух труб.Вода поступает в ресивер (своего рода гидравлический двигатель) по одной трубе (назовем ее A), затем обратно к источнику по другой трубе (назовем ее N). Каждые несколько секунд направление потока воды меняется на противоположное. Вы можете представить две трубы, идущие к двум концам цилиндра, толкающие и тянущие поршень в одноцилиндровом двигателе, преобразуя пульсации воды в полезную работу.

Система водоснабжения переменного тока

А теперь представьте, что вы хотите увеличить мощность в три раза.Вам понадобятся три таких системы (A, B и C, всего шесть труб, A-N1, B-N2 и C-N3).

Вы можете запустить три пары синхронно (вода течет с одинаковой скоростью и направлением в любой момент времени во всех трубах A / B / C и всех трубах N1 / N2 / N3), или вы можете запустить их не синхронно (например, текущая полная скорость в одном направлении, B собирается назад, а C движется на полной скорости назад). Обратите внимание, что если все системы имеют одинаковые потоки (за исключением разного времени), когда N1 течет в одном направлении, N2 и N3 текут в противоположном направлении.Более того, если вы сдвинете их из синхронизации ровно на цикла каждый, поток в N-трубах будет эффективно сокращаться, и вам вообще не понадобится N каналов (или, может быть, вы вместо этого используете только один общий N-канал. из трех, чтобы устранить любые дисбалансы потока через А-образные трубы, которые не компенсируются полностью).

Одинарная труба «N»

Нет трубы «N» вообще

Та же идея работает для трех электрических цепей.Вот почему так популярно трехфазное питание. Это позволяет передавать такое же количество энергии с меньшим количеством проводов, в некоторых случаях на 50% меньше (используя 3 провода вместо 6). Чтобы он работал, вам нужны три синхронизированных источника питания (три «фазы», ​​обычно называемые X, Y и Z), сдвинутые на цикла. Обычная труба «B» в этой схеме является «нейтральной».

Если вы используете только «трубы A», это называется соединением «треугольник». В этой конфигурации вы полностью пропускаете «трубу B» — «нейтраль» волшебным образом исчезает! В трехфазном соединении треугольником вы используете 3 силовых проводника (обычно обозначаются X, Y и Z).У вас также может быть 4-й заземляющий провод для безопасности. Это то, что электрики называют 3-полюсным 3-проводным подключением (3P3W, без заземления) или 3-полюсным 4-проводным подключением (3P4W, с заземлением).

Если вы используете три трубы «A» и обычную трубу «B», это называется Y-образным («звездообразным») соединением (три ветви плюс центр). В Y-соединении вы используете 4 силовых проводника (с маркировкой X, Y, Z и N) и дополнительный 5-й заземляющий провод для безопасности. Это то, что электрики называют 4-полюсным 4-проводным подключением (4P4W, без заземления) или 4-полюсным 5-проводным подключением (4P5W, с заземлением).

Трехфазные системы питания: Y (звезда) и треугольник

При трехфазном питании у вас есть два способа подключения традиционной двухпроводной нагрузки, например, лампочки или сервера. В системе Y вы можете подключить его между любой фазой (X, Y или Z) и нейтралью (N). В системах Y и Delta вы также можете подключить его между любыми двумя фазами (X-Y, Y-Z или Z-X).

В трехфазной системе напряжение между любыми двумя фазами в 3 раза выше напряжения отдельной фазы в 1 раз.73 (точнее, квадратный корень из 3). Если ваше напряжение X-N (а также Y-N и Z-N) составляет 120 В (распространено в США), напряжения X-Y (и Y-Z и Z-X) (также известные как «межфазные» напряжения) будут 120 В * 1,73 = 208 В. 208 В (иногда путают с европейскими 220 В) поступают от перекрестных соединений к трехфазной системе на 120 В. Система 220 В с тремя фазами 220 В имеет межфазное напряжение 220 * 1,73 = 380 В.

Системы мониторинга энергии

Packet Power поддерживают трехфазное питание в конфигурациях звезда и треугольник и измеряют все ключевые параметры каждой отдельной фазы в цепи, а также общую мощность и потребление энергии.Отправьте письмо по адресу [email protected] , если вам нужна дополнительная информация.

Если вы нашли эту информацию полезной, вы также можете насладиться несколькими недавними сообщениями в блоге.

Вольт, Ампер, Ватт, Ватт-час и стоимость

Коэффициент мощности: разница между обещанием и реальностью

DC в DC

Низковольтные потребители — Руководство по электрическому монтажу

Анализ и объяснение схемы импульсного источника питания с несколькими выходами на входе 380 В переменного тока

1.Вступление

В связи с быстрым развитием силовых электронных устройств и технологии высокочастотных инверторов, различные преобразователи мощности, использующие технологию инверторов высокой мощности, широко используются в различных отраслях, таких как преобразователи частоты, гальваника, электродуговые печи, ИБП, электрифицированный локомотив, мощность связи, электрическая сварочный аппарат и т. д., а также IGBT из-за его биполярного силового транзистора и мощности. Преимущество MOSFET — это относительно превосходный комплексный индекс электрических характеристик, который широко используется в устройствах преобразования энергии.

Чтобы максимально использовать преимущества IGBT, производители разработали различные схемы управления и защиты и продвинули их на рынок, такие как M57959 / 57962 Mitsubishi Co, двигатель Fuji EXB840 / 841, Toshiba Co TLP250, Hewlett-Packard. Co 316J и SKH I22A / B Симена Канга, среди которых доступны M57959 / 57962. Он широко используется в различных мощных преобразователях мощности IGBT.

Каждому M57959 / 57962 требуется два положительных и отрицательных вспомогательных источника питания, и, поскольку между затвором IGBT большой мощности и эмиттером существует большая паразитная емкость, требуется ток заряда-разряда ряда сейфов в нарастающем и убывающем фронте управляющий импульс для удовлетворения динамических требований открытия и закрытия.Это приводит к тому, что положительный и отрицательный два вида вспомогательного источника питания должны иметь возможность потери. Создается определенный пиковый ток. В нормальных условиях устройство преобразования мощности IGBT высокой мощности использует полную мостовую топологию. Следовательно, имеется 8 цепей с 4 парами одинаковых положительных и отрицательных двух вспомогательных источников питания. В большинстве практических приложений используется режим питания традиционного понижающего трансформатора плюс линейный регулятор напряжения или традиционный сброс давления трансформатора плюс один или несколько обычных импульсных регуляторов, которые не только имеют большой объем, большой вес, низкую эффективность, узкую адаптацию к входу. напряжение, но теперь не может заполнить объем силового трансформатора.Требования экономичности и технологичности. Если один импульсный источник питания генерирует 4 пары из 8 положительных и двух отрицательных вспомогательных источников питания одновременно, он может компенсировать эти недостатки.

Средняя выходная мощность вспомогательного импульсного источника питания составляет около 30 Вт. Для упрощения схемы, уменьшения объема и повышения надежности лучшим выбором будет несимметричный обратный преобразователь. Однако в реальной ситуации вход некоторых мощных преобразователей источника питания IGBT представляет собой трехфазный трехпроводной источник питания без средней линии (например, электросварочный аппарат).Для этого требуется, чтобы питание вспомогательного переключателя могло работать при входном напряжении 380 В переменного тока (до 460 В переменного тока). В это время требования к напряжению на лампе переключателя должны быть выше 1200 В, и выбор устройства дан. Это трудно.

В конструкции мощного преобразователя источника питания IGBT мощностью 26,4 кВт, малый объем, высоконадежный вход 380 В переменного тока и вспомогательный импульсный источник питания малой мощности с несколькими выходами разработан для требований толстопленочной схемы управления M57962.

2. Схема и принцип работы.

Принципиальная схема источника питания переменного тока 380 В и вспомогательного переключателя с несколькими выходами показана на рисунке 1. На рисунке 1 используется обычная интегральная схема переключателя мощности второго поколения американской компании PI (TOP224Y.). Это своего рода ИС большой мощности, которая не только объединяет колебательный контур, схему запуска, схему управления ШИМ, схему защиты от перегрузки по току, схему защиты от перегрева, но также объединяет мощность 700 В, MOSFET.power IC и используйте один. По сравнению со схемой MOSFET и ИС внешнего управления, можно уменьшить только 20 периферийных компонентов. Поскольку номинальное напряжение полевого МОП-транзистора составляет 700 В, его можно использовать только для однофазного входа 220 В перем. мощность MOSFET составляет более 1300 В, и на эти два устройства может быть распределено напряжение более 1200 В, чтобы питание было безопасным. Он применяется к ситуации высокого напряжения на входе 380 В переменного тока.

Рис.1 Принципиальная схема источника питания вспомогательного переключателя на входе 380 В переменного тока и с несколькими выходами

Как показано на Рисунке 1, вспомогательный импульсный источник питания имеет в общей сложности выходное напряжение A, B, C и D от 4 до 15 В, — 9 В. Поскольку средняя выходная мощность источника питания постоянна, а 4 выхода точно такие же, применяется регулирование с первичной обратной связью.Применение прецизионного эталона TL431 (1N102) обеспечивает очень высокий показатель стабильности выходного напряжения многоканальной выходной мощности.

В нормальных условиях напряжение около 530 В постоянного тока после выпрямления и фильтрации добавляется на одном конце первичной обмотки трансформатора, а другой конец первичной обмотки подключается к полюсу утечки внешнего полевого МОП-транзистора 1 В 104. 1 В 104 — это подключен к MOSFET в пределах 1N101 (TOP224Y).Когда полевой МОП-транзистор внутри 1N101 включен, напряжение источника 1N101 понижается до низкого уровня и включается 1V104. Диод регулятора напряжения 1V105 ограничивает напряжение затвора 1V104, чтобы не было пробоя из-за перенапряжения. Когда 1N101 выключен, 1V105 не находится под давлением, а 1V104 одновременно выключается. В настоящее время серии 1V107, 1V108 и 1V109 составляют схему ограничения на 550 В, чтобы гарантировать, что напряжение утечки 1N101 поддерживается на уровне около 550 В.Когда входное напряжение постоянного тока выше 550 В, часть напряжения, превышающая 550 В, добавляется к 1V104, так что обратное напряжение и напряжение шины постоянного тока могут быть распределены на полевом МОП-транзисторе внутри 1V104 и 1N101. Во время обратного хода схема ограничения, состоящая из 1V102A, 1V 102B и 1V103, ограничивает скачок напряжения на 1V104 и 1N101 из-за индуктивности рассеяния трансформатора.

Поскольку используется первичная обратная связь, с одной стороны, выходной сигнал вспомогательной обмотки подается на схему управления.В то же время сигнал выборки выходного напряжения подается 1R107 и 1RP101 в схему управления с обратной связью, а ток через 1V106 трубки триода регулируется через 1N102, то есть ток, текущий в 1N101. Для достижения цели стабилизации выходного напряжения.

На рисунке 2 показана принципиальная схема источника питания вспомогательного переключателя с широким входом напряжения и множеством выходов силовой ИС четвертого поколения.

Если используется серия TOPSw itch-GX интегральной схемы переключателя мощности четвертого поколения компании PI, добавляются только 2 резистора, это может сделать источник питания функцией перенапряжения, защиты от пониженного напряжения и защиты от перегрузки по току, а также имеет функция джиттера частоты переключения, чтобы улучшить индекс ЭМС источника питания. Кроме того, если вход вспомогательного источника питания подключен к трехфазному четырехлинейному входу и выпрямленной фильтрации, вход компонентов схемы и переключающий трансформатор можно выбрать и спроектировать для ввода в однофазный 115 В переменного тока. , 220 В переменного тока или трехфазного 200 В переменного тока, 380 В переменного тока или на входе потеряна одна фаза или более одной фазы, и средняя линия не подключена.Он все еще может хорошо работать в случае скачков напряжения или даже падения напряжения в течение длительного времени, а его электрическая принципиальная схема показана на рисунке 2.

3. Данные испытаний

Автор протестировал вспомогательный источник питания схемы, показанной на рис. 1. Результаты испытаний показывают, что вспомогательный источник питания может работать безопасно и надежно при входном напряжении 380 В переменного тока и сохраняет хороший стабилизирующий эффект при более широком входном напряжении. диапазон и намного выше, чем эффективность работы традиционного режима вспомогательного источника питания.В таблице 1 представлены данные испытаний на воздействие источника, а на рисунке 3 представлена ​​кривая зависимости КПД от входного напряжения. Поскольку входной источник питания имеет ограниченный диапазон регулировки, он имеет только самые высокие тестовые данные — 440 В переменного тока. Общая выходная мощность вспомогательной выходной мощности составляет около 30 Вт.

Таблица 1 данные испытаний влияния источника

На рис.3 кривая изменения КПД при входном напряжении

4.Заключение

Данные физических испытаний, полученные с помощью схемы, показанной на Рисунке 1, показывают, что влияние источника вспомогательного источника питания составляет менее 0,5%, а рабочий КПД составляет менее 70% в широком диапазоне входного напряжения 220 ~ 440 В переменного тока.

Форма переключателя блока питания 113 мм, 61 мм, 32,5 мм, вес 150 г. Как трехфазный преобразователь источника питания высокой мощности на входе 380 В переменного тока, схема управления IGBT использует вспомогательный источник питания с несколькими выходами.

Ленинградская система отопления своими руками, как правильно сделать, провести

Содержание:

Ленинградская система отопления считается одной из самых простых и, вместе с тем, надежных. Она может с успехом применяться даже в многоэтажных домах, высотой до 30 м. При этом собрать отопление по такой схеме может даже новичок, используя для этого минимальное количество материалов и инструментов. В статье далее мы расскажем, как сделать Ленинградскую систему отопления, а также в чем ее основные преимущества.

Главные достоинства

Основным достоинством Ленинградской системы отопления частного дома является возможность регулирования работы каждого отдельного радиатора. Достигается это благодаря тому, что каждая батарея подключена параллельно единой трубе. Следовательно, отдельно взятый радиатор можно отключить или даже снять, не останавливая при этом всю систему.

Если говорить об отоплении Ленинградкой в частном доме, то разводка стояков в ней делается горизонтальной с гравитационным типом циркуляции воды. А вот в зданиях в несколько этажей делается комбинированный вариант схемы – вертикальная и горизонтальная разводка. В данном случае система может быть как самотечной, так и оборудованной циркуляционным насосом.

«Ленинградка» с гравитационным типом циркуляции

При оборудовании отопительной системы данного типа радиаторы устанавливаются последовательно по периметру комнаты. Сечение труб для Ленинградской отопительной системы с самотечным типом циркуляции должно быть достаточно большим.

Главным элементом системы будет котел. Он стыкуется с первой батареей в контуре, которая соединяется со второй и так далее. Циркулирующий по радиаторам теплоноситель достигает последнего устройства в контуре и по трубе возвращается обратно в котел для следующего цикла.

Существует два варианта, как правильно сделать отопление Ленинградку. В первом случае все радиаторы соединяются последовательно, а во втором – производится диагональное подключение. Примечательно, что последний вариант предполагает более равномерный прогрев батарей.

Виды радиаторов могут быть любыми, правда, на чугунных батареях для удаления воздушных пробок обязательна установка кранов Маевского.

Система с параллельно подключенными радиаторами

Стоит отметить, что если выполнять разводку для «Ленинградки» по описанному выше принципу, то регулирование интенсивности работы отдельных радиаторов и их отключение без вмешательства в работу системы невозможно. Такой существенный недостаток можно устранить довольно просто – собрать своими руками Ленинградскую систему отопления частного дома с параллельным подключением радиаторов.

При такой схеме входящие и исходящие потоки на радиаторе будут регулироваться с шаровыми кранами, а на параллельном радиатору отрезке стояка установят отдельный кран, выполняющий функцию шунта. Стоит отметить, что шунтирующие краны перед каждым радиатором позволяют обеспечить равномерный прогрев отопительных приборов в системе.

Дополнительный контур

В некоторых случаях проект отопления подразумевает слишком длинный или сложный отопительный контур. При этом чтобы оптимизировать работу системы отопления, предусматривают дополнительный контур, который подключают параллельно основному.

На обратке дополнительного контура монтируют игольчатый экран, который позволяет обеспечить корректную работу системы. Обратите внимание, что при использовании циркуляционного оборудования в Ленинградской отопительной системе очень важно обратку дополнительного контура подключить к основной трубе перед насосом.

«Ленинградка» закрытого типа в частном доме

Отопление Ленинградку из полипропилена своими руками можно сделать в виде закрытой системы. В таком случае понадобится монтаж мембранного расширительного бака, манометра, насоса для циркуляции теплоносителя и предохранительных клапанов. Если же отопительный котел уже оборудован циркуляционным насосом, то дополнительное оборудование устанавливать не нужно.

Как правило, подобный вариант «Ленинградки» используется в домах на два этажа.

Достоинства и недостатки Ленинградской системы отопления

По отзывам потребителей, однотрубная отопительная система «Ленинградка» в любом из вариантов является очень удобной. Поэтому она используется для частных коттеджей и дачных домиков, а также жителями многоэтажных домов.

Среди достоинств системы можно назвать:

• простота и легкость монтажа;
• отсутствие необходимости в дорогом профессиональном оборудовании;
• возможность регулирования интенсивности обогрева;
• органично смотрится в интерьере;
• магистральные стояки можно легко замаскировать;
• грамотно продуманная система надежна в работе;
• возможна естественная циркуляция воды.

Перед тем, как сделать отопление Ленинградку в частном доме, стоит изучить ее недостатки:

1. При последовательном подключении прогрев батарей осуществляется несколько неравномерно, особенно, первой и последней.
2. Горизонтальная разводка не оставляет возможности для подключения теплого пола.
3. Как правило, нуждается в циркуляционном оборудовании, особенно для дома в несколько этажей.

Приведем несколько практических рекомендаций, как провести отопление Ленинградку своими силами:

• подающая труба должна быть установлена с некоторым наклоном;
• при условии комбинированной разводки – горизонтальной и вертикальной, система обязательно должна быть оборудована циркуляционным насосом;
• чтобы обеспечить равномерный прогрев радиаторов, можно подрегулировать количество секций: на первом – немного уменьшить, а на последнем – увеличить;
• при использовании гравитационного типа циркуляции воды длина отопительного контура не должна превышать 30 м;
• постепенную регулировку интенсивности работы батарей обеспечат только игольчатые краны;

При условии грамотного проектирования и монтажа, даже такая простая схема, как Ленинградка, будет функционировать эффективно.

Регулировка показателей системы отопления в автоматическом режиме

Существует специальное автоматическое устройство, которое регулирует температуру теплоносителя в контуре путем подачи команд на смеситель – оно называется сервоприводом. Работа данного устройства осуществляется так: термостат или датчик, установленный в комнате, замеряет температуру теплоносителя, воздуха и пола помещений, и отправляет сигнал на сервопривод. Он, в свою очередь, приводит заслонки трехходового или четырехходового клапана в соответствующее положение, согласно данным датчика.

В частности, температура пара регулируется за счет смещения заслонки в смесителе. В результате, перекрывается контур теплого пола, а часть воды попадает в обратку. Это приводит к снижению температуры пола. Как только она достигнет минимального значения, сервопривод включается снова и открывает заслонку, чтобы подмешать в контур горячий теплоноситель. Данный процесс является цикличным.

ТеплоСпец

Как сделать подключение теплого пола к котлу – пошаговое руководство
Поскольку водяной теплый пол все чаще обустраивают в загородных домовладениях, их владельцам не помешает знать, как правильно подключить такую систему теплоснабжения к газовому котлу. Если нет желания самостоятельно выполнять такую работу, знание нюансов поможет следить за ходом выполнения монтажа и запуска отопительного оборудования.

Как запустить теплый водяной пол правильно – последовательность и порядок действий
В последние годы теплый пол стал более востребованным у владельцев загородных домов. Но его первое включение является ответственной процедурой. Не все хозяева объектов недвижимости знают, как запустить теплый водяной пол правильно. Ввод его  в эксплуатацию состоит из нескольких этапов.

Как рассчитать площадь окраски чугунных радиаторов отопления
Чугунные батареи, прослужившие много лет, портят интерьер помещения  непривлекательным внешним видом. Дело в том, что со временем масляная краска на этих отопительных приборах начинает выцветать, слоиться и покрываться трещинами. Чтобы отреставрировать их поверхность, необходимо знать площадь чугунного радиатора отопления для покраски.

Какие алюминиевые радиаторы лучше – виды батарей из алюминия
Алюминиевые радиаторы обладают достойным внешним видом, у них доступная стоимость, а по степени теплоотдачи они занимают лидирующую позицию среди радиаторов, устанавливаемых в объектах недвижимости.

Как сделать буржуйку – варианты самодельных печей
Несложная в изготовлении печь — буржуйка зарекомендовала себя как эффективный отопительный агрегат, который широко используют для обогрева дачных построек, гаражей, возводимых строений разного назначения и других объектов недвижимости. Она является достойной альтернативой полноценной системы теплоснабжения.

Какая бывает термостойкая штукатурка для печей и каминов – виды огнеупорных смесей
В холодные зимние вечера приятно провести время около горящего очага. Но, чтобы он был безопасным в эксплуатации и являлся гармоничным украшением интерьера комнаты, необходимо использовать специально предназначенную для оштукатуривания печей и каминов смесь, которую называют жаропрочной, огне- и термостойкой.

Как рассчитать диаметр трубы для отопления – варианты и способы
Перед обустройством системы теплоснабжения с принудительной циркуляцией рабочей среды необходимо выбрать трубы. Их основной задачей является доставка определенного количества тепловой энергии к радиаторам. Поэтому надо понимать, как для отопления подобрать диаметр трубы, чтобы жить в доме было комфортно.

Какой камин для отопления загородного дома выбрать – виды, особенности
Поскольку современный камин является мощным агрегатом, с его помощью можно даже обогревать собственное домовладение. Безусловно, он по своей эффективности будет уступать системе теплоснабжения, работающей на газовом котле. Чаще всего камин для отопления загородного дома используют исключительно в качестве дополнительного источника теплой энергии.

Какие бывают солнечные системы отопления – виды, характеристики, особенности выбора
В большинстве регионов России на обогрев жилых домов тратятся огромные суммы. Это заставляет домовладельцев искать дополнительные возможности в этой сфере. Энергия солнечного излучения – это экологически чистое и бесплатное тепло. Применяя современные технологии, можно использовать солнечную энергию для обогрева помещений в регионах средней и южной части России.

Как подключается котел газовый и твердотопливный в одном – особенности установки
Особенностью твердотопливных котлов является необходимость загрузки дров для поддержания тепла в приборах отопления, для этого со стороны жильцов требуется постоянное внимание. Решением проблемы в такой ситуации можно назвать подключение теплоаккумулятора, установка дополнительного котла в систему отопления  или использование одновременно двух котлов: твердотопливного и газового.

Зачем нужна чистка газовой колонки и как её прочистить правильно
Наличие природного газа в регионе проживания делает более выгодным использование водонагревателей, которые работают на этом топливе. Подобные устройства удобны в использовании, экономичны и долговечны при условии своевременного технического обслуживания. Для эффективной работы теплообменник газовой колонки требует ежегодной чистки. Такой процесс вполне можно осуществить самостоятельно, если соблюдать правила очистки газовой колонки.

Правильная регулировка батарей отопления в квартире – комфорт в доме и экономия средств
С наступлением отопительного сезона жители многоэтажных и частных жилых домов испытывают некоторые трудности с обогревом. Чтобы в каждой комнате квартиры было одинаково тепло, требуется регулировка температуры в приборах отопления.

Выбираем дрова для камина — какие лучше и практичнее
В последние годы все больше хозяев устанавливают у себя дома дровяные печи или камины. Такое решение обосновано как с практической стороны, поскольку топливо обходится сравнительно недорого, так и с точки зрения уюта – живой огонь всегда придает дому своеобразный и очень характерный комфорт. Чтобы камин работал нормально, для него нужно подбирать качественные дрова. О том, какие дрова для камина лучше, и пойдет речь в данной статье.

Как сделать отделку камина искусственным камнем – пошаговое руководство
Одним из самых распространенных облицовочных материалов для камина является искусственный камень. Популярность этого материала не случайна – у искусственного камня есть ряд положительных качеств, за которые он и ценится. Впрочем, слепо доверять популярности не стоит, ведь у любого материала есть и недостатки. В данной статье будут рассмотрены особенности искусственного камня и способы отделки камина данным материалом.

Как установить байпас в систему отопления – варианты и правила установки
В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления. В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.

Какие бывают бытовые газовые котлы отопления – виды, особенности, правила монтажа и эксплуатации
Самым популярным видом отопления на сегодняшний день является газовое, что обуславливается крайне низкой стоимостью топлива и сравнительно невысокой стоимостью отопительного оборудования. Выбор подходящего оборудования для обустройства индивидуального отопления может осложняться тем, что на рынке оно представлено в обширном многообразии. Чтобы не сталкиваться с проблемами при выборе, стоит рассмотреть бытовые газовые котлы подробнее и разобраться в характеристиках разных моделей котлов.

Как сделать подключение термостата к газовому котлу – теория и практика
Термостат представляет собой устройство, которое в автоматическом режиме регулирует работу отопительного котла. Регулировка осуществляется за счет отслеживания температуры воздуха в помещении, при изменении которой устройство повышает или снижает интенсивность отопления. Во многих современных котлах имеются интегрированные термостаты, но иногда приходится устанавливать их как дополнительное оборудование. В данной статье речь пойдет о том, как подключить термостат к газовому котлу.

Почему шумит циркуляционный насос отопления и как это исправить
В подавляющем большинстве частных домов обустраивается индивидуальная отопительная система. Такое решение является самым простым и логичным – к частным домам редко подводится централизованное отопление. К тому же, индивидуальные системы можно обустраивать по самым разным схемам и запускать отопление именно тогда, когда нужно.

Как промыть батарею отопления — инструкция
Эффективность любой, даже очень качественной отопительной системы в процессе эксплуатации постепенно снижается. Это значит, что при одинаковых исходных условиях в помещение попадает намного меньше тепла, то есть оно хуже обогревается. Зачастую причиной такого явления становится засорение радиаторов. Высокая температура теплоносителя, циркулирующего по отопительному контуру, а также низкое качество воды, приводит к образованию накипи, которая оседает на стенках радиаторов. Металл, из которого сделаны батареи, со временем начинает ржаветь. Мелкие частицы ржавчины и накипи смешиваются с циркулирующей водой и засоряют систему, снижая ее теплоотдачу. Далее в материале мы расскажем, как промыть батарею отопления, чтобы повысить ее эффективность, используя для этого подручные средства и простые методы работы.

Устройство газовой котельной в частном доме – требования, нормативы
Организовывая автономную систему отопления, необходимо выделить индивидуальную площадь под установку отопительного оборудования. Газовая котельная в частном доме должна соответствовать определенным нормам безопасности, несоблюдение которых чревато серьезными последствиями.

ТеплоСпец

Как сделать подключение теплого пола к котлу – пошаговое руководство
Поскольку водяной теплый пол все чаще обустраивают в загородных домовладениях, их владельцам не помешает знать, как правильно подключить такую систему теплоснабжения к газовому котлу. Если нет желания самостоятельно выполнять такую работу, знание нюансов поможет следить за ходом выполнения монтажа и запуска отопительного оборудования.

Как запустить теплый водяной пол правильно – последовательность и порядок действий
В последние годы теплый пол стал более востребованным у владельцев загородных домов. Но его первое включение является ответственной процедурой. Не все хозяева объектов недвижимости знают, как запустить теплый водяной пол правильно. Ввод его  в эксплуатацию состоит из нескольких этапов.

Как рассчитать площадь окраски чугунных радиаторов отопления
Чугунные батареи, прослужившие много лет, портят интерьер помещения  непривлекательным внешним видом. Дело в том, что со временем масляная краска на этих отопительных приборах начинает выцветать, слоиться и покрываться трещинами. Чтобы отреставрировать их поверхность, необходимо знать площадь чугунного радиатора отопления для покраски.

Какие алюминиевые радиаторы лучше – виды батарей из алюминия
Алюминиевые радиаторы обладают достойным внешним видом, у них доступная стоимость, а по степени теплоотдачи они занимают лидирующую позицию среди радиаторов, устанавливаемых в объектах недвижимости.

Как сделать буржуйку – варианты самодельных печей
Несложная в изготовлении печь — буржуйка зарекомендовала себя как эффективный отопительный агрегат, который широко используют для обогрева дачных построек, гаражей, возводимых строений разного назначения и других объектов недвижимости. Она является достойной альтернативой полноценной системы теплоснабжения.

Какая бывает термостойкая штукатурка для печей и каминов – виды огнеупорных смесей
В холодные зимние вечера приятно провести время около горящего очага. Но, чтобы он был безопасным в эксплуатации и являлся гармоничным украшением интерьера комнаты, необходимо использовать специально предназначенную для оштукатуривания печей и каминов смесь, которую называют жаропрочной, огне- и термостойкой.

Как рассчитать диаметр трубы для отопления – варианты и способы
Перед обустройством системы теплоснабжения с принудительной циркуляцией рабочей среды необходимо выбрать трубы. Их основной задачей является доставка определенного количества тепловой энергии к радиаторам. Поэтому надо понимать, как для отопления подобрать диаметр трубы, чтобы жить в доме было комфортно.

Какой камин для отопления загородного дома выбрать – виды, особенности
Поскольку современный камин является мощным агрегатом, с его помощью можно даже обогревать собственное домовладение. Безусловно, он по своей эффективности будет уступать системе теплоснабжения, работающей на газовом котле. Чаще всего камин для отопления загородного дома используют исключительно в качестве дополнительного источника теплой энергии.

Какие бывают солнечные системы отопления – виды, характеристики, особенности выбора
В большинстве регионов России на обогрев жилых домов тратятся огромные суммы. Это заставляет домовладельцев искать дополнительные возможности в этой сфере. Энергия солнечного излучения – это экологически чистое и бесплатное тепло. Применяя современные технологии, можно использовать солнечную энергию для обогрева помещений в регионах средней и южной части России.

Как подключается котел газовый и твердотопливный в одном – особенности установки
Особенностью твердотопливных котлов является необходимость загрузки дров для поддержания тепла в приборах отопления, для этого со стороны жильцов требуется постоянное внимание. Решением проблемы в такой ситуации можно назвать подключение теплоаккумулятора, установка дополнительного котла в систему отопления  или использование одновременно двух котлов: твердотопливного и газового.

Зачем нужна чистка газовой колонки и как её прочистить правильно
Наличие природного газа в регионе проживания делает более выгодным использование водонагревателей, которые работают на этом топливе. Подобные устройства удобны в использовании, экономичны и долговечны при условии своевременного технического обслуживания. Для эффективной работы теплообменник газовой колонки требует ежегодной чистки. Такой процесс вполне можно осуществить самостоятельно, если соблюдать правила очистки газовой колонки.

Правильная регулировка батарей отопления в квартире – комфорт в доме и экономия средств
С наступлением отопительного сезона жители многоэтажных и частных жилых домов испытывают некоторые трудности с обогревом. Чтобы в каждой комнате квартиры было одинаково тепло, требуется регулировка температуры в приборах отопления.

Выбираем дрова для камина — какие лучше и практичнее
В последние годы все больше хозяев устанавливают у себя дома дровяные печи или камины. Такое решение обосновано как с практической стороны, поскольку топливо обходится сравнительно недорого, так и с точки зрения уюта – живой огонь всегда придает дому своеобразный и очень характерный комфорт. Чтобы камин работал нормально, для него нужно подбирать качественные дрова. О том, какие дрова для камина лучше, и пойдет речь в данной статье.

Как сделать отделку камина искусственным камнем – пошаговое руководство
Одним из самых распространенных облицовочных материалов для камина является искусственный камень. Популярность этого материала не случайна – у искусственного камня есть ряд положительных качеств, за которые он и ценится. Впрочем, слепо доверять популярности не стоит, ведь у любого материала есть и недостатки. В данной статье будут рассмотрены особенности искусственного камня и способы отделки камина данным материалом.

Как установить байпас в систему отопления – варианты и правила установки
В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления. В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.

Какие бывают бытовые газовые котлы отопления – виды, особенности, правила монтажа и эксплуатации
Самым популярным видом отопления на сегодняшний день является газовое, что обуславливается крайне низкой стоимостью топлива и сравнительно невысокой стоимостью отопительного оборудования. Выбор подходящего оборудования для обустройства индивидуального отопления может осложняться тем, что на рынке оно представлено в обширном многообразии. Чтобы не сталкиваться с проблемами при выборе, стоит рассмотреть бытовые газовые котлы подробнее и разобраться в характеристиках разных моделей котлов.

Как сделать подключение термостата к газовому котлу – теория и практика
Термостат представляет собой устройство, которое в автоматическом режиме регулирует работу отопительного котла. Регулировка осуществляется за счет отслеживания температуры воздуха в помещении, при изменении которой устройство повышает или снижает интенсивность отопления. Во многих современных котлах имеются интегрированные термостаты, но иногда приходится устанавливать их как дополнительное оборудование. В данной статье речь пойдет о том, как подключить термостат к газовому котлу.

Почему шумит циркуляционный насос отопления и как это исправить
В подавляющем большинстве частных домов обустраивается индивидуальная отопительная система. Такое решение является самым простым и логичным – к частным домам редко подводится централизованное отопление. К тому же, индивидуальные системы можно обустраивать по самым разным схемам и запускать отопление именно тогда, когда нужно.

Как промыть батарею отопления — инструкция
Эффективность любой, даже очень качественной отопительной системы в процессе эксплуатации постепенно снижается. Это значит, что при одинаковых исходных условиях в помещение попадает намного меньше тепла, то есть оно хуже обогревается. Зачастую причиной такого явления становится засорение радиаторов. Высокая температура теплоносителя, циркулирующего по отопительному контуру, а также низкое качество воды, приводит к образованию накипи, которая оседает на стенках радиаторов. Металл, из которого сделаны батареи, со временем начинает ржаветь. Мелкие частицы ржавчины и накипи смешиваются с циркулирующей водой и засоряют систему, снижая ее теплоотдачу. Далее в материале мы расскажем, как промыть батарею отопления, чтобы повысить ее эффективность, используя для этого подручные средства и простые методы работы.

Устройство газовой котельной в частном доме – требования, нормативы
Организовывая автономную систему отопления, необходимо выделить индивидуальную площадь под установку отопительного оборудования. Газовая котельная в частном доме должна соответствовать определенным нормам безопасности, несоблюдение которых чревато серьезными последствиями.

Система отопления частного дома Ленинградка: схема, своими руками

Каждый житель частного дома задумывается о комфорте для себя и своей семьи. Поэтому вопрос об отоплении встает на первый план. Для того чтобы выбрать правильную отопительную систему, необходимо овладеть некоторой информацией по поводу этого. Нужно узнать какое отопление для частного дома будет самым экономным вариантом, а также стоит учесть все нюансы, такие, например, как место расположения, площадь, этажность и т. д.

Рис. 1 Система отопления частного дома Ленинградка (схема)

Система отопления Ленинградка как нельзя лучше подойдет для небольших помещений. Благодаря такой отопительной системе можно изрядно сэкономить денежные средства на материалах (их покупке). Работа по установке данного оборудования в доме также обойдется дешевле. Еще хорошо и то, что благодаря схеме установки оборудования для отопления, которое называется Ленинградка, температура в каждой комнате может отличаться друг от друга. То есть температура может регулироваться в каждом отдельном помещении по желанию владельца или его гостей.

Схема отопительной системы Ленинградка и ее особенности

Ленинградка – это однотрубная отопительная система, которая отлично подходит для одноэтажных и даже двухэтажных домов. По всему периметру дома устанавливается отопительное оборудование. Нагретая вода перетекает из одного радиатора в другой – и так по кругу.

Разводка труб может быть:

• Вертикальная.
• Горизонтальная.

Также схема может быть нарисована как с верхней разводкой, так и с нижней.

Схему данной системы можно соорудить и своими руками, но для этого нужен опыт или хотя бы понимание на этом поприще. Работает такое отопление в доме просто. Нагретый теплоноситель (нагревается в котле с закрытой или открытой камерой сгорания) поступает в трубопровод, который ведет к батареям. Далее теплоноситель проходит по всему периметру и возвращается снова в котел, тем самым производя цикл.

Сколько есть в доме комнат, в стольких и нужно устанавливать батареи. Можно устанавливать и не одну – смотря какая площадь в одном помещении. Потому что если в достаточно большую комнату установить всего один радиатор, то тогда система отопления частного дома Ленинградка не сможет нагреть ее до нормы.

Такая схема отопительной системы может иметь 2 типа циркуляции:

• Естественную, когда не нужен циркуляционный насос (теплоноситель сначала прогревается, потом вытесняется к стояку, затем попадает в трубопровод и радиаторы, и снова в котел). Такое оборудование для отопления нужно монтировать под некоторым углом;
• Принудительный тип циркуляции теплоносителя. В этом случае нужно еще и приобрести циркуляционный насос, который «гоняет» теплоноситель по системе отопления в принудительном порядке. Также по новым требованиям необходимо монтировать различную запорную арматуру и контролирующие приборы. Да, в этом случае схема системы отопления Ленинградка обойдется дороже, но зато работать такое отопление будет гораздо лучше. Так что экономить в этом случае не рационально.

Рис. 2 Установка отопительной системы
Ленинградка своими руками

Достоинства схемы отопления Ленинградка, а также новейших прилагающих к ней частей:

• Данная отопительная система хороша тем, что температуру можно регулировать в каждой отдельной комнате. То есть, если, например, никто не проживает в некоторых из них, и они просто-напросто пустуют – можно тогда просто снизить температуру, тем самым сэкономив на коммунальных услугах.
• Эту систему отопления можно сделать и своими руками. Нужно лишь иметь некоторые навыки и посоветоваться со специалистом. Желательно, конечно, чтобы компетентный рабочий нарисовал схему частного дома и всего отопительного оборудования – тогда будет легче монтировать все необходимые части.
• Если произошла какая-то неудачная ситуация и стало нужным делать ремонт в комнате, то такая отопительная система – это просто находка для этого, особенно в зимний период времени. Ведь теперь не нужно будет отключать всю систему отопления – можно просто отключить один радиатор в комнате, сделать ремонт, и снова подключит его.

Какой котел можно выбрать для данной отопительной системы

Сейчас в мире отопительной техники есть большое количество различных агрегатов для отопления. Но какой же из них выбрать? Какой аппарат лучше всего подойдет в свой собственный частный дом? Перед покупкой нужно обязательно ознакомиться со всей нужной информацией для того, чтобы сделать правильный выбор.

Итак, какие котлы бывают:

• Одноконтурные;
• Двухконтурные.

Одноконтурные агрегаты подходят в тех случаях, когда нужно только обогревать помещение. А двухконтурные (пользуются самым большим спросом) подходят как для обогрева помещения, так и для нагрева воды для семейного пользования. Они, конечно же, стоят дороже, но зато от таких агрегатов для отопления будет больше пользы.

Рис. 3 Схема отопления частного дома
Ленинградка

Есть также 2 типа камер сгораний, на которые тоже нужно обратить свое внимание:

• Открытая камера сгорания.
• Закрытая камера сгорания.

Котел с первым типом (с открытой камерой сгорания) стоит дешевле, но для его установки в доме нужно соблюдать все условия вентиляции помещения. Второй тип – это самый идеальный вариант, так как он является более безопасным для семьи. Можно уже не думать о вентиляции или, еще хуже, об отдельном помещении для котла.

Очень хорошо то, что можно сделать систему отопления Ленинградка своими руками – это сэкономит Ваши средства. Также данное отопительное оборудование считается экономным в плане топлива и самого оборудования. Для отопительного оборудования Ленинградка нужно немного приобрести составляющих частей, как для остальных систем отопления. Данная схема является достаточно простой для понимания, но желательно, конечно, чтобы схему все-таки нарисовал опытный человек.

Трубы для монтажа данной системы отопления в доме могут быть как из металлопластмассы, так и из полипропилена – выбор зависит только от Вас.

Статьи по теме:

Отопление складаГеотермальное отопление дома

Ленинградкая отопительная система для частного дома

Ленинградка – это система отопления с одним контуром, широко распространившаяся благодаря очень простой процедуре сборки. В устройство этой системы не входят сложные компоненты, поэтому всё, что нужно для сборки – это навыки сварки и немного пространственного мышления. Помимо простоты у ленинградского варианта отопления имеется такое достоинство – возможность раздельной регулировки степени нагрева воздуха в каждом помещении.

Оглавление:

1. Горизонтальная и вертикальная Ленинградка
2. Принцип работы и схема
3. Плюсы и минусы конструкции

Классификация

Ленинградская система отопления частного дома классифицируется по разным признакам. Монтаж может осуществляться по двум схемам:

• прокладка труб параллельно полу;
• использование вертикальных стояков.

Кроме того, подразделяется на такие виды: система отопления с естественной циркуляцией и отопительный контур с принудительной подачей воды. По типу теплоносителя она бывает водяной или работающей на антифризе. По схеме установки – открытой или закрытой. Если вместо воды применяется антифриз, он должен быть разбавлен чистой водой в зависящем от параметров обогрева количестве. Выбор вида для конкретного здания основывается на особенностях конструкции постройки. Так, двухэтажный дом может быть оборудован закрытым отоплением с насосной подачей горячей воды, а в одноэтажном достаточно и гравитационного потока теплоносителя.

1. Горизонтальная Ленинградка.

Система отопления частного дома Ленинградка, контуры которой разведены параллельно полу, может иметь два варианта укладки. В одном из них магистрали проводятся под полом, а во втором – поверх напольного покрытия или под потолком. Независимо от выбора подающий контур монтируется под углом к горизонтали – это требование должно быть соблюдено в Ленинградке с любым типом циркуляции воды. Отопительные приборы в схеме крепятся в одной плоскости с выдерживанием зазоров между поверхностью теплообмена, полом и стенами. Рядом с устройствами для обогрева размещаются краны Маевского, применяемые для удаления воздушных пробок.

2. Особенности вертикальной схемы монтажа.

В отличие от горизонтального типа, при выборе которого движение теплоносителя чаще всего осуществляется за счет силы притяжения, Ленинградка для двухэтажного дома вертикального типа обычно оборудуется циркуляционным насосом, обеспечивающим максимальную эффективность обогрева, так как необходим подъем воды на сравнительно большую высоту. Единственный минус этого варианта – невозможность эксплуатации при отсутствии питания насоса. Зато, когда используется система отопления с насосной подачей воды, достигается быстрое и равномерное нагревание воздуха во всем помещении, даже при наличии трубопроводов меньшего диаметра. Если же вода течет за счет гравитации, следует подобрать более широкие трубы, чтобы гидравлическое сопротивление было снижено. Кроме того, рекомендуется применять неметаллические контуры, а также прокладывать под уклоном патрубки, отходящие от стояка.

Механизм действия

Система отопления Ленинградка предполагает последовательный монтаж всех элементов в двухэтажный дом. Вода из водопровода нагревается внутри котла, движется по подающему трубопроводу к радиаторам, установленным с одинаковым шагом, отдает свою энергию и утекает обратно в газовый котел по возвратному контуру. В этом замкнутом круге вода у начальной точки подачи заметно горячее, чем на выходе из возвратного контура. Благодаря этой разнице происходит движение воды при естественной подаче теплоносителя. Ленинградка с принудительной циркуляцией же работает за счет того, что насос гонит воду по трубам.

Поскольку Ленинградка может быть сконструирована с прокладкой контура под поверхностью пола, следует предусмотреть качественную их защиту от утечек тепла. Эффективность в таком случае вырастет, а напольное покрытие не будет перегреваться.

Ленинградская система состоит из следующих элементов:

• газовый котел для отопления дома;
• бачок;
• радиаторы;
• трубы разного диаметра;
• насос, обеспечивающий циркуляцию воды;
• байпасы – трубы, проводящие теплоноситель мимо батарей, что, во-первых, не дает обратному контуру остывать слишком быстро, а во-вторых, позволяет отключать отдельные батареи с сохранением работоспособности остального обогрева.

Помимо базовых элементов современные требования к отопительным конструкциям предполагают установку разных видов запорной арматуры и оборудования для контроля и балансировки. Из-за этого, с одной стороны, данная однотрубная система отопления получает более высокую суммарную стоимость, но в то же время это приводит к существенному повышению срока службы и эффективности ее эксплуатации, а также к увеличенной надежности обогрева.

Использование Ленинградки возможно только в домах не выше 30 метров. Горизонтальная схема разводки контура реализуется в одноэтажном доме, а вертикальная отлично войдет в любой двухэтажный дом. Выбор типа циркуляции зависит от требований к эффективности обогрева. Естественный тип может достойно проявлять себя в горизонтальном варианте, но если подобрана вертикальная система отопления, в большинстве случаев насос будет необходим.

Преимущества и недостатки

Использование самых современных типов оборудования при конструировании Ленинградки для одноэтажного или для двухэтажного частного дома приводит к реализации следующих достоинств данного вида отопления:

1. Становится доступной возможность настройки разных значений температуры в отдельных комнатах.

2. Позволяется отключать отдельные радиаторы для их обслуживания и ремонта. Остальные отопительные приборы будут функционировать в рабочем режиме, что не даст климату в частном доме заметно измениться.

3. Существенная экономия на реализации обогрева. Снижаются расходы как на монтаж, так и на эксплуатацию.

4. Все оборудование, из которого состоит ленинградская однотрубная система отопления, в большом разнообразии доступно в любом строительном магазине.

5. Трубы отопления могут пролегать где угодно, а если их спрятать внутри пола, контур будет выглядеть эстетично и минималистично.

6. Возможность использования нескольких котлов любого типа для увеличения общей эффективности системы. Тут следует учесть, что строительные нормы и правила предписывают не превышать суммарную мощность отопительных котлов, равную 200 КВт для обеспечения безопасности эксплуатации.

7. Надежность.

8. Установка, обслуживание и ремонт контуров очень просты, даже если работать своими руками.

9. Возможна модернизация и расширение системы прямо во время эксплуатации.

Не лишена Ленинградка и недостатков:

• При использовании горизонтальной схемы с естественной циркуляцией теплоносителя распределение тепловой энергии происходит неравномерно. Однотрубная система отопления предполагает постепенное уменьшение температуры воды по мере удаления от котла, поэтому для поддержания достаточного нагрева дальних радиаторов на них следует нарастить дополнительные секции.
• При горизонтальной разводке не получится установить систему обогрева пола.
• Удорожание системы из-за необходимости монтажа балансировочной арматуры для настройки температуры воды в радиаторах.
• Для улучшения эффективности нужно обеспечить возможность увеличения рабочего давления, для чего либо поднимается температура теплоносителя, либо устанавливается циркуляционный насос.
• Ленинградка в частном доме имеет ограничения по длине отопительного кольца.

Дата: 15 апреля 2016

Система отопления Ленинградка в частном доме: ленинградская схема, диаметры труб

Вопрос отопления для владельцев загородных домов является очень важным. Если обустроить систему правильно, то вы сможете эффективно обогревать свой дом, и при этом делать это экономно, не затрачивая множество ресурсов.

По данным критериям одним из лучших вариантов будет отопительная система ленинградка, она позволить индивидуально отапливать дом и обслуживать его. С ленинградкой владелец частного дома становится независимым от центральных систем.

Если все работы по обустройству такой отопительной системы выполнить правильно, вы сможете потом индивидуально настраивать удобную температуру в доме. Также у вас будет возможность отапливать только определенные зоны помещения, например, спальню, что поможет экономить деньги, ведь не придется отапливать пустые комнаты.

Плюсы и минусы данной отопительной системы

Ленинградка не зря пользуется большой популярностью, ведь у нее много важных преимуществ:

• Возможность прокладывания подающего трубопровода под проемом двери;
• Невысокая стоимость обустройства системы;
• Простая и недорогая установка, с которой можно справиться даже своими руками;
• Ленинградка предусматривает минимальное количество труб на поверхности, поэтому коммуникации не испортят интерьера помещения;

• Систему можно подключать даже к двум отопительным устройствам;
• При необходимости можно выполнить ремонт системы;
• На рынке есть отдельные элементы к ленинградке, что поможет без проблем заменить вышедшие из строя узлы;
• Система позволяет сделать «теплый пол» в доме.

При помощи одного кольца у внешних стен вы обогнете весь свой дом. При таком способе установки подающая труба идет от центра ленинградки, проходит по всему помещению и идет обратно.

Было бы несправедливо не рассказать о недостатках. Они у этой системы тоже есть, но их немного, и при грамотном составлении плана и установке минусов можно избежать:

• Радиаторы, которые идут в конце системы, должны обладать большим количеством секций.
  Такое решение позволит сделать равномерную теплоотдачу всех батарей в доме;

• Схема горизонтальной ленинградки достаточно сложная, и в ней почти невозможно сделать теплый пол и установить полотенцесушители. Поэтому если вам нужны такие элементы, лучше использовать вертикальную схему;

• Однотрубный вариант ленинградки будет эффективно работать лишь при высоком давлении источника тепла.

Схемы и принцип работы

Ленинградская система отопления предусматривает последовательный монтаж и соединение нагревательных приборов. Теплоноситель в виде обычной воды или незамерзающей жидкости двигается по всем батареям, и на протяжении этого пути его температура падает. В результате, внутри дальних от котла батареях вода будет не такой горячей. Как уже говорилось, это проблема решается увеличением количества секций.

Для обогрева небольшого дома на 1-2 этажа отлично подойдет однотрубная система. Если схема предусматривает прокладывание труб под уровнем пола, то следует позаботиться об их изоляции, для этого применяют рулонные материалы. Если этого не сделать, будут большие теплопотери.

Схема работы однотрубной системы для двухэтажной постройки достаточно простая, теплоноситель попадает в батареи, и начинает двигаться к верхней точке. Когда жидкость охладиться, она начнет спускаться в нижнюю часть. При этом процессы нагревания и остывания проходят одновременно, поэтому ленинградка работает без перерывов.

Особенности однотрубной системы отопления

Схема такой отопительной системы очень простая. От котла прокладываются коммуникации, к которым надо подключить нужное количество батарей. Труба должна проходить через все радиаторы отопления и возвращаться обратно к котлу. Это значит, что источник тепла в виде жидкости движется по контуру.

Циркуляция при этом может являться как принудительной, так и естественной. Кроме этого, отопительная система может быть открытой либо закрытой, все зависит от используемого вами теплоносителя.

Сейчас лениградку можно обустраивать с учетом разных требований строительства к частным домам. Также у вас есть возможность дополнить систему разными элементами, которые увеличат эффективность ее работы.

Способы модернизации стандартной системы

Дополнений к отопительной системе есть очень много. Так, вы сможете установить радиаторные регуляторы, термостаты, вентили и клапаны. Все это позволит значительно улучшить уровень отопления в вашем доме.

Так, вы сможете контролировать рабочие температуры и экономить расход тепловой энергии. Например, в доме есть комната, где никто не проживает и не проводит время, ее можно будет отключить, или снизить температуру прогрева.

Также вы сможете выделить помещения, где нужен более интенсивный обогрев (детская, угловые комнаты и т.д.).

Очень полезным дополнением являются и краны на байпасах. Такой элемент дает возможность делать замену деталей или проводить ремонтные работы без полного отключения отопительной системы.

Контролировать работу каждой батареи по отдельности и обеспечить лучшее продвижение жидкости теплоносителя поможет циркуляционный насос и вентили на радиаторах. Это также позволит снять отдельную часть системы и провести ее ремонт без отключения отопления полностью. Такая модернизация позволит обустроить однотрубную систему с возможностью контроля теплоносителя. Правда, все это скажется и на общей стоимости отопительной системы.

Выбор труб по диаметру

Диаметры трубы являются одной из главных характеристик, которую важно правильно подобрать. Вообще, применяемый диаметр зависит от множества факторов, включая площадь дома, скорость остывания теплоносителя, теплопотери, скорость циркуляции и т.д.

Все это достаточно сложно просчитать, поэтому лучше определять, какие трубы нужны по номинальному давлению. Так, если для работы системы достаточно 10 атмосфер, то можно применять трубы на 25 миллиметров. Когда давление находится на уровне 20-25 атмосфер, то лучше установить трубы на 32 миллиметра.

Монтаж по горизонтальной схеме

Данная схема установки несложная, но у нее есть свои нюансы, которые обязательно надо учитывать при выполнении работ. Так, магистраль должна быть либо в конструкции пола, либо же поверх него. Надо уделить особое внимание теплоизоляции системы, иначе не получится избежать высокой теплоотдачи.

При укладывании в пол, покрытие будет монтироваться непосредственно под систему. При использовании однотрубной системы, порядок установки может перерабатываться уже по ходу выполнения работ.

Подающую магистраль необходимо монтировать под углом, чтобы сделать нужный уклон для циркуляции жидкости. При этом батареи отопления ставятся на одном уровне. На радиаторы еще стоит установить краны Маевского, с их помощью можно будет удалять воздушные пузырьки из системы.

Монтаж по вертикальной схеме

Вертикальное подключение данной отопительной системы обычно выполняется с принудительной циркуляцией жидкости. Это позволяет быстрее нагревать батареи даже при использовании труб небольшого диаметра, но для работы вертикальной схемы нужна покупка и установка циркуляционного насоса.

Если же выполняется обустройство без насосного оборудования, то надо сделать естественную циркуляцию жидкости, без применения электроэнергии. В таком случае перемещение теплоносителя будет происходить по законам физики, когда при изменении температуры воды меняется плотность и провоцируется перемещение масс. Стоит учесть, что для самотечной циркуляции нужны трубы большого диаметра и установка коммуникаций под определенным углом.

Еще один нюанс в том, что такая система не всегда органично смотрится в интерьере дома. Есть и опасность, что магистраль не дотянется до необходимой точки. Система не должна превышать 30 метров в длину.

Вертикальная система не принесет сложностей при ремонте. Дело в том, что она оснащается байпасами, которые позволяют снимать одну часть для ремонта без полного выключения отопления.

Главные преимущества однотрубной системы

Однотрубная система очень популярна среди владельцев частных домов, а все благодаря таким преимуществам:

• Экономичность. Обустройство данной системы недорогое, также экономичной является и эксплуатация ленинградки;

• Широкий выбор материалов. Для системы в основном применяются полипропиленовые трубы, разные расширительные емкости и котлы, и все это есть в каждом строительном магазине, где продают товары для отопительных систем;
• При наличии байпасов на батареях ремонт ленинградки будет простым и удобным.

Особенности процесса установки

Трубопровод необходимо монтировать по длине помещения и замыкать на нагревательном устройстве. Возле котла также делается врезка к базовой магистрали, для этого применяется вертикальная часть трубы. Вверху устанавливается расширительная емкость, которая необходима для поддерживания нужного давления.

Батареи соединяются благодаря врезкам в магистраль. Тут можно выбрать способ нижнего проходного подключения или полнопроходного. Вообще, процесс установки достаточно простой. Подробнее узнать обо всех нюансах поможет видео от мастеров.

Полезные советы

Схема обустройства ленинградской отопительной системы напрямую зависит от применяемого типа и деталей. Самым сложным считается монтаж гравитационной системы открытого типа. В процессе установки есть много нюансов, которые необходимо выполнить.

В частности, вам необходимо будет составить точный план по установке всех элементов. На нем также следует обозначить главные характеристики приборов – габариты, способы установки и т.д. Перед выполнением работ надо тщательно рассчитать все параметры отопительной системы – скорость циркуляции жидкости, температурные режимы. Именно на этих показателях и разрабатывается план ленинградки, и только потом можно начинать установку.

При выполнении работ по монтажу надо руководствоваться такими советами:

• Трубы должны укладываться под наклоном. Для естественной циркуляции теплоносителя надо сделать наклон от стояка к батареям и от последнего радиатора к нагревательному устройству. Чаще всего делают уклон в 1 сантиметр на каждый метр трубопровода;
• Длина коммуникацией. При использовании схемы с естественной циркуляцией надо помнить, что длина трубопровода не должна превышать 30 метров;
• Установка расширительной емкости. Такой бак монтируется в верхней части отопительной системы, сразу за разгонным стояком. Объем бака должен зависеть от производительности котла. Так, при мощности в 20-25 кВт нужен расширительный бак на 15 литров;

• Применение байпаса в системе батарей отопления. Такой простой элемент сделает более комфортной и простой эксплуатацию системы ленинградка и позволит при необходимости отремонтировать одну из ее частей;
• Усиление конструкции при установке в двухэтажных постройках. Чтобы система была безопасной, в местах прохождения коммуникаций через межэтажные перекрытия надо дополнительно поставить гильзы. Такие конструкции помогут защитить стены и потолок от воздействия высоких температур трубы;
• При использовании комбинированной схемы (вертикальная + горизонтальная), обязательно нужен циркуляционный насос;
• Чтобы нагрев был равномерным, последние батареи должны иметь больше секций;
• Для плавной регулировки специалисты советуют применять только игольчатые краны.

При правильном составлении проекта и выполнении установки, ленинградская система отопления будет работать не менее эффективно, чем сложные варианты. При этом она достаточно простая и экономичная.

Отзывы

Никита Роляев, 42 года, Москва

Наверное, все владельцы частных домов долго раздумывали над тем, какую отопительную систему все же лучше использовать. Лично я, после долгих раздумий и консультаций со знакомыми, решил сделать ленинградку с газовым котлом. Благо, газовая магистраль в поселке есть, и не пришлось раздумывать над выбором топлива. Что касается самой системы, то я ее обустраивал самостоятельно, и скажу, что ничего сложного в этом нет. Важно не забыть правильно поставить угол наклона, тогда система будет работать с естественной циркуляцией, и это позволит значительно экономить средства.

Мирослав Олегцов, 36 лет, Норильск

Выбирать отопительную систему не так просто, как кажется. Но, к счастью, сегодня у нас есть интернет, где можно узнать информацию о той или другой системе, и почитать отзывы пользователей. Поделюсь я и своим отзывом о системе ленинградка. Ее мы выбрали для своего дома из-за экономичной эксплуатации. И стоит сказать, работой ленинградки я полностью доволен. Единственный момент – периодически нужна прочистка оборудования. У себя я заметил, что через пару лет мощность радиаторов снизилась. Оказывается, все дело было в мусоре, который осел в системе. После прочистки батареи работают как новые.

Мария Черкесова, 34 года, Санкт-Петербург

Выбором отопительной системы, покупкой материалов и установкой занимался муж с братом. В этих вопросах я ничего не понимаю, но система ленинградка уже стоит у нас два года, и немного об эксплуатации я рассказать могу. Больше всего мне нравиться то, что можно настраивать работу системы. Так, в пустых комнатах отопление настроено на минимум, а в детской батареи прогреваются активнее. Это позволяет экономить деньги, и обогревать дом так, как нужно, а не греть пустые комнаты.

Видео

Однотрубная система отопления ленинградка и принцип ее работы

Строительство собственного дома — дело ответственное. Владельцу участка предстоит решить множество важных задач, одна из которых — это организация автономного обогрева. Сделать его можно по-разному. Но чаще всего для этих целей используют однотрубную систему отопления «ленинградка». Смонтировав ее еще на этапе строительства, можно впоследствии самостоятельно создавать комфортный микроклимат в доме, контролируя температуру обогрева.

Особенности схемы

Схема отопления Ленинградка

Чем ленинградка отличается от других систем? Тем, что при ее создании применяется однотрубная схема разводки магистрали. Она в последовательном порядке соединяет все радиаторы, расположенные в каждой комнате. Последовательность может быть собрана как в вертикальном, так и в горизонтальном направлении. Выбор устройства происходит еще на этапе капитального ремонта или на первом этапе внутренней отделки дома.

В качестве теплоносителя чаще всего используется горячая вода, реже антифриз. С точки зрения монтажа однотрубная система является самой простой. Поэтому именно ее выбирает тот, кто собирается работать над отоплением частного дома самостоятельно. Перечислить основные элементы описываемой системы очень просто. Это котел, батареи, расширительный бак и трубы.

Котел устанавливается в подсобном помещении, и от него прокладывается подающая линия. Она тянется к первому радиатору, от него к другому, и так постепенно обвязываются все отопительные приборы, после чего магистраль возвращается к котлу. Создается замкнутая система, по которой циркулирует теплоноситель. Он может двигаться естественным образом — тогда необходимо устанавливать магистраль под определенным уклоном. А можно организовать циркуляцию при помощи насоса. В этом случае ленинградка становится энергозависимой.

Стандартная схема может быть дополнена не только насосом, но и клапанами, термостатами и вентилями, обеспечивающими балансировку. Что это дает? Увеличение эффективности системы отопления и возможность контролировать температурный режим. Иногда некоторые комнаты в частном доме пустуют, и нет необходимости их протапливать основательно. Термостаты помогут уменьшить здесь температуру и не тратить топливо впустую. Эти же элементы помогут повысить температуру там, где это необходимо, например, в детской комнате, когда за окном стоит зимняя стужа.

Ленинградка, она же однотрубная система, усовершенствованная и доукомплектованная описываемыми элементами, позволяет повышать или понижать температуру в отдельной комнате, не затрагивая другие отопительные приборы в соседних помещениях. Использование затворных кранов и байпасов делает возможным ремонт радиатора или его замену без выключения всей системы.

Горизонтальная или вертикальная схема?

Многих интересует вопрос, какая схема — горизонтальная или вертикальная — лучше? Какую проще собирать своими руками в частном доме? Ответить можно, лишь узнав, в чем отличия их монтажа.

При горизонтальной схеме однотрубная система укладывается строго в плоскости пола. Трубы можно утопить в нем, а можно положить поверх финишного напольного покрытия. Если выбирается первый вариант, придется делать надежную теплоизоляцию основания. В противном случае потери теплоотдачи будут колоссальными, а система отопления в частном доме будет работать вхолостую.

Укладывать трубы своими руками на пол проще. На этом можно сэкономить, отказавшись от изоляции основания. Трубы просто располагаются с некоторым наклоном так, чтобы вода могла самостоятельно циркулировать. Этот принцип необходимо учитывать даже в том случае, если теплоноситель циркулирует при помощи насоса. Зачем такие сложности?

Отопление с насосной циркуляцией

Дело в том, что при отключении электричества насос работать не будет, и установка байпаса поможет переключить теплоноситель с принудительной циркуляции в режим естественного тока. Правильно выполненный уклон позволит эксплуатировать систему в двух режимах.

Обратите внимание! Описываемая схема однотрубной магистрали будет успешно работать только в том случае, если все радиаторы в комнатах установлены на одном уровне. Целесообразно сразу смонтировать на каждом отопительном приборе краны Маевского. Перед началом отопительного сезона они позволят стравить воздух из системы и запустить ее в работу.

Установить вертикальную ленинградку можно, используя лишь принудительную циркуляцию. Специалисты отмечают, что вертикальный способ сборки работает более эффективно, чем горизонтальный. Батареи прогреваются лучше, теплоотдача ставится сильнее, но такая схема будет энергозависимой.

Можно ли использовать естественную циркуляцию? Можно, но для этого необходимо взять трубы большего диаметра и провести их монтаж своими руками под определенным уклоном. Замечено, что вертикальная схема плохо вписывается в современный декор интерьера.

Обратите внимание! Выбирая вертикальную схему, необходимо учитывать, что ленинградка не может быть длиннее 30 метров. Здесь также можно использовать байпасы, чтобы впоследствии легко было выполнять точечный ремонт системы, не отключая всю ее полностью.

Особенности монтажа

Монтаж системы отопления

Существуют характерные особенности, которые присущи исключительно однотрубной системе отопления:

1. Прокладывать трубопровод нужно строго по периметру всего дома. Существующая схема замыкается на котле. Недалеко от него проводится врезка, и устанавливается вертикальная труба, которая ведет к расширительному баку.
2. Использование расширительного бака обязательно. Он создает в системе необходимое давление.
3. Радиаторы устанавливаются на одинаковой высоте и подключаются к системе последовательно двумя способами — нижним и диагональным.
4. Принцип работы ленинградки заключается в следующем. Используется закон физики, основанный на разной плотности горячей и холодной жидкости. Горячий теплоноситель, попав в замкнутую систему, стремится занять наивысшую точку, легко вытесняя холодную воду.
5. Протекание подобных процессов возможно лишь при эффективном нагревании воды и возможности ее быстрого остывания.

Ключевые преимущества и недостатки ленинградки

Универсальных и одновременно идеальных систем организации отопления не бывает. И у однотрубной схемы есть преимущества и недостатки.

Рассмотрим сначала плюсы:

• Главное преимущество — возможность спрятать подающие трубы в пол и установить их под дверь.
• Возможность выполнить сборку системы самостоятельно, используя минимальное количество элементов.
• Отсутствие трудоемких процессов, что позволяет максимально снизить стоимость работ.
• В собранном виде однотрубная схема состоит из минимума торчащих труб, а что увеличивает эстетическую составляющую сборки.
• Ленинградку можно одновременно подключать к двум отопительным котлам. Поэтому легко охватить большой дом одним кольцом, включив в него систему теплого водяного пола.
• При условии существования байпасов легко выполнить своими руками ремонт радиаторов.

Установка радиатора отопления в доме

Недостатки у системы есть, но их легко можно устранить, собрав своими руками правильную однотрубную систему отопления частного дома. Чтобы во всех радиаторах была одинаковая температура, необходимо установить в конце системы батареи с большим количеством секций. Это поможет уровнять температуру везде.

Обратите внимание! Выбирая горизонтальную прокладку, нельзя устанавливать в ванной комнате полотенцесушители и монтировать в систему водяной теплый пол.

Для нормального функционирования ленинградки необходимо увеличивать давление теплоносителя. Поэтому использование циркуляционного насоса желательно. Увеличить давление можно, подняв температуру теплоносителя. Но в этом случае увеличится и расход топлива.

Обобщение по теме

Сегодня можно говорить о буме строительства индивидуального жилья. Многие предпочитают решать самостоятельно проблемы, которые возникают у собственников частного дома. Практика показывает, что, выполняя своими руками монтаж отопления, можно значительно экономить. Чтобы не допускать ошибок, выбираются более простые схемы. А самая легкая в сборке система — это однотрубный вариант отопления частного дома. Ленинградка — эффективная и экономичная схема отопления, которая легко собирается и обслуживается.

Описание особенностей системы, правил установки

Для организации теплоснабжения дома с небольшой площадью можно рассмотреть различные варианты. Один из них — установка отопления по схеме Ленинградки. Его особенность — простота монтажа и минимальный набор необходимых материалов. Но для этого нужно знать специфику отопления частного дома на Ленинградке своими руками: схемы и расчет необходимых параметров.

Особенности системы отопления Ленинградская

Эта система получила свое название от города, в котором она впервые была применена. Его развитие было связано с необходимостью создания простого и дешевого теплоснабжения. Именно благодаря этим качествам домашнее отопление Ленинграда не утратило актуальности и по сей день.

По сути, это пример классической однотрубной системы теплоснабжения. Теплоноситель от котла движется по одной линии, к которой последовательно подключаются радиаторы.Отсутствие обратной трубы позволяет устанавливать систему отопления Ленинградка в помещениях с небольшой площадью. Это делает систему более чем привлекательной для загородных домов и коттеджей. Но перед тем, как выбрать такую ​​схему теплоснабжения, необходимо проанализировать ее «плюсы» и «минусы».

Схема отопления в Ленинградке имеет один существенный недостаток — снижение температуры горячей воды по мере ее продвижения. Это связано с тем, что теплопередача происходит при последовательном прохождении через радиаторы.Те. Отопление по Ленинградке в частном доме своими руками в любом случае будет иметь неравномерное распределение тепла. Чем дальше радиаторы от котла отопления, тем ниже их температура.

Кроме такого фактора следует отметить следующие особенности, которыми обладает паровое отопление Ленинградки:

• Сложно расширяющаяся зона теплоснабжения . Для этого необходимо увеличить продолжительность замкнутого отопительного контура. Фактически, придется полностью уйти с работы надолго.В противном случае однотрубная система отопления Ленинградка не может быть модернизирована;
• Регулировка градуса радиаторов отопления . В двухтрубных системах эта проблема решалась установкой терморегулятора. Правильное подключение радиаторов отопления в Ленинградке должно предусматривать установку байпаса. Только с их помощью можно уменьшить или увеличить приток теплоносителя в аккумулятор без снижения параметров всей системы;
• Низкая ремонтопригодность .При выходе из системы трубы или радиатора замена или ремонт могут быть осуществлены только после полного отключения подачи тепла. Классическая схема водяного отопления по Ленинградке не предусматривает частичного ограничения потока горячей воды на определенных участках.

Но все эти недостатки нивелируют главное преимущество, благодаря которому система отопления Ленинградка для двухэтажного дома остается популярной — низкая стоимость. В совокупности с простотой монтажа это, пожалуй, единственный вариант бюджетного теплоснабжения дома.Но для его реализации потребуется внимательно изучить возможные варианты обустройства. Схема однотрубной системы отопления Ленинградка не одна — всегда можно выбрать наиболее оптимальную.

Многие отзывы про отопление Ленинградки указывают на возможную модернизацию системы на двухтрубную. Для этого достаточно провести обратную магистраль и подключить к ней радиаторы.

Виды трубной разводки в отоплении Ленинградка

Грамотное составление схемы отопления дома Ленинградка начинается с выбора трубопроводов.Это напрямую зависит от начальных параметров системы, ее типа и способа циркуляции теплоносителя.

В первую очередь определяется общая площадь теплоснабжения и этажи здания. Схема трассы в однотрубной системе отопления Ленинградка должна решить единственную задачу — обеспечить подачу теплоносителя к радиаторам. Они, в свою очередь, согревают комнату.

Для решения этой проблемы необходимо, чтобы уровень охлаждения горячей воды был минимальным.Именно поэтому необходимо учитывать не только общую площадь дома, но и его этажи.

Выбор установки системы отопления Ленинградка может быть произведен из следующих вариантов:

• Вертикальная разводка труб . Такая схема применима для двухэтажных домов. Фактически в здании будет несколько стояков, которые будут подключены к общей трубе, расположенной в самой высокой точке системы. Установка такого отопления по Ленинградке в частном доме своими руками, так как необходимо провести трубы через межэтажное перекрытие;
• Горизонтальная разводка труб .Для установки по данной схеме водяного отопления Ленинграду потребуется значительно меньше усилий. Но отсутствие вертикального стояка для разгона сказывается на скорости теплоносителя. Поэтому часто встречается система отопления Ленинградка с насосом.

Еще одно преимущество Ленинградки — возможность скрытого монтажа проезжей части в перекрытии. В вертикальной схеме это практически невозможно, так как необходимо делать челноки на несущей стене дома, что является грубым нарушением норм.

Диаметр труб не зависит от выбранной схемы их разводки. Определяющим показателем является тип отопления — с принудительной или естественной циркуляцией.

Открытое отопление Ленинград

Изначально схема однотрубной системы отопления Ленинградка разрабатывалась для открытого типа теплоснабжения с естественной циркуляцией. Такой подход позволяет сделать полностью энергонезависимую систему теплоснабжения без обязательного подключения к электросети.Исключение может составить только применяемый котел.

Для данной схемы парового отопления Ленинград отличается большой инерционностью. Движение теплоносителя в трубах напрямую зависит от степени его температурного расширения. В основном этот процесс проходит в ускоренном вертикальном сливе, который подключается сразу после котла. Это обстоятельство определяет использование вертикальной разводки трубопроводов системы гравитационного отопления Ленинградка для двухэтажного дома.

Важным моментом является правильный подбор труб и материала их изготовления.Расчет системы отопления Ленинградка рекомендуется производить по типовой схеме. Сначала определяются тепловые потери здания, затем выбирается котел соответствующей мощности. Чтобы минимизировать гидравлические потери, которые существенно повлияют на скорость теплоносителя, следует рассчитать систему отопления Ленинградки своими руками по специальным программам.

Но помимо этого обращают внимание на такие аспекты организации однотрубного отопления открытого типа с естественной циркуляцией:

• Высота оверклокерской райзера .Он должен быть не менее 2,2 м. Эта проблема несущественна при установке системы отопления Ленинград для двухэтажного дома;
• Диаметр труб . Для отопления с естественной циркуляцией лучше всего применять трубы большого диаметра — от 32 до 40 мм. Также рекомендуется установка полимерных магистралей из-за их гладкой внутренней поверхности;
• Максимальная длина трубопроводов . Он может быть не более 30 м. В противном случае даже при идеальном подключении радиаторов отопления в Ленинградке скорость движения горячей воды значительно снизится и возникнет тепловая система;
• Требования к установке котла .Для правильной работы теплоснабжения котел должен находиться ниже уровня радиаторов отопления. Это необходимо для создания правильного индикатора давления охлаждаемого теплоносителя с большей удельной плотностью горячего. В результате улучшится естественная циркуляция воды.

Если по ряду причин реализовать аналогичную схему водоснабжения по Ленинградке будет проблематично — можно добавить в систему циркуляционный насос. Это даст возможность не делать требуемый уклон труб, обеспечит нормальную скорость горячей воды и стабилизирует тепловое распределение.

Расширительный бак в системе отопления Ленинградка с помпой должен быть в наивысшей точке. Помимо функции компенсации теплового расширения воды с ее помощью можно контролировать уровень теплоносителя, а также наполнение системы.

Закрытое отопление Ленинградка

Для установки отопления дома, Ленинградки в одноэтажном доме или квартире лучше всего применять закрытые схемы отопления. Они отличаются от гравитационной принудительной установкой циркуляционного насоса.Но помимо этого фактора есть и другие отличительные особенности.

Основным преимуществом закрытой разводки теплоснабжения Ленинградки является отсутствие разгонного стояка. Это дает возможность прокладывать горизонтальные магистрали без их наклона. Такой прием позволяет улучшить циркуляцию воды в системе, повысить ее надежность и эффективность. Помимо этих факторов в обзорах отопления, Ленинград отмечает меньший расход трубопроводов. Это существенно влияет на стоимость всего проекта.

Принцип работы закрытой схемы водоснабжения по Ленинградке отличается от открытой. В нем температура теплоносителя практически не влияет на его температурное расширение. Правильный уровень циркуляции обеспечивает помпа. Специалисты рекомендуют обратить внимание на следующие особенности системы теплоснабжения Ленинграда и помпы:

• Увеличьте скорость нагрева воздуха в помещении . Это связано с тем, что теплая вода начинает циркуляцию по трубам еще до достижения максимальной температуры.Это снижает инерционность системы;
• Повышенная надежность . Отсутствие прямого контакта воды с воздухом снижает процент содержания кислорода в теплоносителе. Это благоприятно сказывается на надежности и времени заморозки металлических компонентов системы;
• Возможность установки труб малого диаметра . Для устройства теплоснабжения по Ленинградке в частном доме используются трубы диаметром от 16 до 30 мм. Это практически не влияет на показатели теплоносителя и гидравлических потерь;
• Возможность скрытого редактирования конвейеров .Для этого не нужно делать монтажные пазы в стенах — достаточно положить магистраль под пол. Но при этом необходимо обеспечить подключение радиаторов к отоплению до Ленинградки. Кроме того, делаются ревизионные люки для контроля работы системы в местах разветвления трубопроводов.

Для настройки однотрубной системы теплоснабжения типа «Ленинград Таможня» необходим расширительный бак, группа безопасности и приборы контроля давления и температуры.

В схеме однотрубной системы теплоснабжения г. Ленинград предусмотрена установка байпаса на радиаторы отопления. Они необходимы для регулирования теплоотдачи аккумуляторов, а также дадут возможность отремонтировать или заменить этот элемент без остановки всей системы.

Схема монтажа системы отопления Ленинграда напрямую зависит от выбранного типа и комплектующих. Наиболее сложной считается установка гравитационного теплоснабжения открытого типа.Для него необходимо выполнить ряд обязательных условий.

В первую очередь составляется точный план расположения всех устройств. Также отмечаются параметры компонентов — размеры, способы установки и т. Д.

Все характеристики системы отопления Ленинградка рассчитаны, температурный режим работы, скорость движения теплоносителя.

Эти данные являются определяющими при составлении схемы теплоснабжения. Только после этого подготовительного этапа можно приступать к установке.

При установке следует обращать особое внимание на такие нюансы:

• Обязательный уклон трубопроводов . Выполняется от разгонного стояка к радиаторам и от последней батареи к котлу. Уровень лайнера должен составлять 1 см на каждый метр;
• Установка расширительного бачка . Он находится в верхней точке системы, после оверклокерской райзера. Его емкость для бойлера на 24 кВт должна составлять 15 литров;
• Монтаж трубопроводов в двухэтажном доме .Чтобы соблюсти прохождение автомобильной дороги через межэтажные перекрытия, необходимо дополнительно установить рукава. Они защитят стены и потолок от прямого контакта с горячей трубой;
• Монтаж байпаса в обвязке радиаторов . Их преимущества подробно описаны выше. Этот простой элемент повысит надежность и комфорт эксплуатации системы отопления Ленинграда.

При подготовке отопительного контура рекомендуется прокладка трубопроводов во избежание резкого перепада высоты.Это может привести к увеличению гидравлического сопротивления, а также стать причиной возникновения пробок.

Для наглядного ознакомления с системой отопления Ленинграда рекомендуется ознакомиться с содержанием следующего видео.

Особенности, схема, преимущества и отзывы

В частном домостроении однотрубная система отопления Ленинграда до сих пор остается одной из самых распространенных.В силу экономической целесообразности применяется повсеместно. Прежде чем сделать его основным источником тепла в своем доме, следует ознакомиться со схемами, плюсами и минусами, отзывами и характеристиками.

Особенности системы теплоснабжения Ленинграда

Если рассматривать однотрубные системы отопления, то можно отметить, что они могут иметь разную конфигурацию. «Ленинградка» — одна из таких разновидностей. Какой бы ни была однотрубная схема отопления, в ней устройства подключаются к одному распределительному коллектору двумя штуцерами.Это указывает на то, что магистраль действует как обратный и подающий трубопровод.

Система отопления Ленинграда предполагает движение воды по замкнутому коллектору, имеющему форму кольца. Теплоноситель подает тепло к батарее и забирает холодную воду. В роли отличительной черты от других схем выступает нижняя разводка и горизонтальная система, а также подключение отопительных приборов с разных сторон.

Принцип действия

После прохождения через первую батарею часть воды охлаждается и смешивается с горячей водой, протекающей через коллектор.Это вызывает снижение температуры. Второй радиатор получает меньше тепла, и для получения определенной тепловой мощности его размер увеличивается.

Для достижения цели равномерного распределения тепла по батареям линия подачи должна иметь определенные параметры, в том числе диаметр, который в два раза больше диаметра линии подачи. Таким образом, если для подключения радиатора используется труба DN10, то подключение магистрали осуществляется с помощью изделий с маркировкой DN20. В данном случае буквенное обозначение — это диаметр внутреннего прохода трубы.

Основные преимущества

Система отопления Ленинграда пользуется такой популярностью из-за множества преимуществ. Основных выступающих:

• Простота в установке;
• Низкие затраты на материалы.

Последнее утверждение можно считать спорным, так как стоимость будет зависеть от выбранного материала трубы. Если использовать стальные или полипропиленовые изделия, однотрубный «Ленинград» выиграет по стоимости двухтрубной, ведь арматура в этом случае будет стоить дешево.

Однако, если в устройстве используются полиэтиленовые или металлопластиковые трубы, схема предполагает использование подводящего трубопровода внушительного диаметра. Это влечет за собой использование фурнитуры большего диаметра, которая будет стоить дороже, а стоимость материалов и работ будет выше.

Простота установки и необходимость расчетов

Теплосеть Ленинграда монтируется довольно просто. Если работать с тем человеком, который хоть немного разбирается в этом вопросе, то он с задачей справится.Сложность выражается в том, что перед монтажом необходимо произвести правильный расчет трубопровода и мощности аккумуляторов с учетом интенсивности охлаждения теплоносителя. Если собрать систему наугад, результат будет плачевный, прогреются только первые три батареи, остальные останутся холодными.

Схема «Ленинград»

Рассматривая другие системы отопления, можно понять, что они отличаются наличием двух труб, одна из которых обратная, другая — подающая.Ленинградская система отопления частного дома монтируется с использованием только одной подводящей трубы. Это экономит материал и снижает затраты на строительство.

В России эта система появилась в годы Советской власти, когда жилищное строительство велось массово, и нужно было строить быстро, много и экономично. Впервые эта схема была использована при строительстве домов в Ленинграде, отсюда и название системы. Ленинградская система отопления частного дома предполагает однотрубную прокладку.Радиаторы подключаются последовательно.

При отсутствии в устройстве циркуляционного насоса контур можно оборудовать только в домах небольшой площади или зданиях с одним этажом. Но если система оборудована насосом, то она справится с обогревом многоэтажного дома внушительной площади. Выбор схемы отопления следует проводить еще на этапе проектирования здания. Объясняется это тем, что в эксплуатируемом доме поменять радиаторы и трубы будет сложно.

Как решать проблемы

Недостатки и изъяны проявятся зимой, когда система отопления заработает в полную силу. Система отопления дома Ленинграда должна учитывать ту особенность, что теплоноситель, проходящий через радиаторы, будет постепенно остывать. В конечном устройстве температура воды будет ниже, поэтому она должна быть выше, чем у остальных. Если речь идет о чугунных радиаторах, то количество секций следует увеличить, а при использовании панельных приборов следует учитывать их площадь.Это следует отнести к недостаткам данной схемы.

Обратной стороной также является то, что в данной схеме довольно сложно регулировать температуру в каждом нагревательном приборе. Но для нормальной работы системы необходимо установить мощный циркуляционный насос. Создает необходимое давление в трубопроводе.

Основные недостатки «Ленинграда»

Специалисты считают, что достоинства ленинградской схемы отопления весьма иллюзорны.Система проста в установке, но у мастера обязательно возникнут трудности с разборкой. Такая схема дешево обходится только тогда, когда сборка осуществляется с использованием определенных материалов, которые устраивают далеко не всех.

Важный недостаток выражается еще и в том, что регулировать теплоотдачу радиатора с помощью термостатических вентилей проблематично. Это следствие вытекает из принципа работы. Если такие клапаны установлены, то схема может работать по-другому.Это первая батарея для обогрева помещения до нужной температуры, и клапан для перекрытия подачи воды, так как ее основной объем устремляется ко второму радиатору, термостат которого начнет срабатывать. Такая схема работы будет действовать до самого последнего прибора, а после охлаждения процесс повторится, но будет наоборот.

Если все рассчитано правильно, система будет греться более-менее равномерно, иначе последние радиаторы вообще не нагреются. Рассматривая недостатки системы теплоснабжения Ленинграда, стоит также отметить, что она будет надежно работать с принудительной циркуляцией, если насос задумывался как часть централизованной сети.Если необходимо использовать энергозависимую систему без насоса, «Ленинград» не может быть хорошим вариантом. Для получения интенсивной теплоотдачи при естественной циркуляции рекомендуется использовать вертикальную однотрубную или двухтрубную систему.

Отзывы об особенностях монтажа горизонтального «Ленинграда»

Тепловая система Ленинграда, схема которой была описана выше, может быть расположена горизонтально. Его, по мнению пользователей, легко установить. Даже начинающие домашние мастера отмечают, что работа не требует знаний и специальных навыков.Горизонтальное строительство предполагает прокладку магистрального трубопровода поверх напольного покрытия или в полу.

В последнем случае можно улучшить циркуляцию теплоносителя. При этом домашние мастера советуют обеспечить хорошую теплоизоляцию магистрали, ведь горизонтальная схема отличается повышенным уровнем теплопотерь.

Система отопления Ленинграда, преимущества и недостатки которой обсуждались выше, предполагает установку магистральной трубы под наклоном по отношению к направлению движения воды или антифриза.На одном уровне устанавливаются отопительные приборы. Потребителям рекомендуется перед запуском удалить воздух из системы, для этого на каждую батарею устанавливается кран Маевского.

Вывод

Ленинградская система отопления частного дома, особенности которой необходимо знать, также может быть проложена по вертикальной схеме. В этом случае необходимо решить вопрос с принудительной циркуляцией воды, для этого используется насос. После создания такой системы элементы, обеспечивающие обогрев, быстрее нагреваются до необходимой температуры.

Главный недостаток вертикальной компоновки «Ленинграда» — не очень эстетичный вид. Кроме того, важно выделить еще один минус, который выражается в ограничении по длине. Таким образом, если не использовать циркулярный насос, то длина ствола не может быть больше 30 м.

паровое отопление в частном доме. Схема подключения парового отопления в частном доме

Паром называется нагревательный, в роли теплоносителя выступает перегретый пар.Такой вид отопления применялся в начале позапрошлого века для обогрева помещений. Позже пар заменили на воду, но название все еще используется, иногда ошибочно.

Стоит ли использовать паровой обогрев

В качестве причины не использовать пар Так как теплоноситель — это довольно высокая температура нагрева поверхности инструментов, которая достигает 100 градусов, эта отметка часто намного выше. Это говорит о том, что контакт с поверхностью аккумулятора обязательно вызовет ожог, а обрыв трубопроводной системы может привести к серьезным травмам и материальному ущербу.Сегодня паровое отопление чаще всего используют для обогрева производственных помещений, подъездов, теплиц и переходов, но только в том случае, если система не представляет угрозы для здоровья человека.

Схема расположения трубопровода для парового отопления

Если вы решили самостоятельно сделать устройство системы, описанной в этой статье, то вам потребуется схема. Паровое отопление в частном доме можно полностью реализовать своими силами. Для этого можно использовать одну из следующих конструктивных схем. Распределительный паропровод может располагаться сверху или снизу, в том числе система может быть охарактеризована промежуточной прокладкой этого элемента.Вы можете использовать линию влажного или сухого конденсата. Итак, если вы решили выбрать технологию, предполагающую верхний распределительный трубопровод, насыщенный пар из котла будет проходить через сепаратор в паропровод, а затем в отопительные приборы. Таким образом, теплоноситель будет конденсироваться и отдавать тепло внешней среде. Образовавшаяся вода через конденсатопровод будет стекать в котел. В данном случае речь идет о конденсатопроводе мокрого типа. По трубопроводу можно пополнить котел жидкостью.

При выполнении монтажных работ вам непременно понадобится электрическая схема. Паровое отопление в частном доме можно реализовать самостоятельно, однако в этом случае необходимо руководствоваться прилагаемыми правилами. Например, важно представить, где будет располагаться паровой клапан, он предназначен для регулировки расхода пара. Схема предполагает наличие тройника, он необходим для равномерного распределения теплоносителя по радиаторам.

Советы по выбору схемы

Специалисты считают, что верхняя разводка теплоносителя является наиболее оптимальным вариантом описанной системы отопления, который можно реализовать в частном доме.В некоторых случаях для уменьшения количества труб в системе отопления используется нижняя разводка паропровода, но в этом случае необходимо быть готовым к недостатку, который выражается в том, что конденсат сток будет направлен навстречу движению пара. Это может привести к гидравлическим ударам. Если вас заинтересовала представленная схема, вы можете оборудовать паровое отопление в частном доме с ее использованием. Наиболее рациональной считается прокладка провода с учетом уклона в сторону движения теплоносителя.Что касается конденсатной трубы, то она должна быть наклонена в сторону движения котельного оборудования. Для удобства в описываемой системе установлены обходные контуры.

Что еще нужно знать мастеру о схеме реализации парового отопления

В работе можно использовать разветвленную схему. Паровое отопление в частном доме обязательно должно быть оборудовано определенной техникой. Предполагается, что при сборочных работах будет использоваться сборная емкость с поплавком. В процессе заполнения насос запускается, при этом конденсат начинает стекать в бойлер.

Подготовка к установке — выбор котла

Если вы решили производить все самостоятельно, знайте, что котел является ключевым элементом этой отопительной системы. На его выборе необходимо сделать главный акцент. Это оборудование должно максимально эффективно выполнять свою основную функцию, поэтому так важно правильно выбрать размер и площадь обогрева построек. При этом нужно учитывать, что котел должен иметь такую ​​мощность, которой хватит на обогрев всего дома.

Итак, если вам предстоит работать в доме, площадь которого эквивалентна пределу от 60 до 200 квадратных метров, то вам необходимо подобрать оборудование, мощность которого равна 25 киловатт. Для площади от 200 до 300 квадратных метров понадобится устройство мощностью от 25 до 30 киловатт. Для площади от 300 до 600 квадратных метров необходимо будет закупить оборудование мощностью от 35 до 60 киловатт. Если речь идет о площади, которая достигает 1200 квадратных метров, то вам нужно будет купить устройство, мощность которого составляет 60-100 киловатт.

Можно реализовать паровой контур. Обогрев частного дома от печи. При этом использовать бойлер не требуется. Однако если вы все же решите применить эту технологию, то вы можете выбрать устройство, работающее на природном газе, жидком или твердом топливе или на комбинированном виде топлива. Как и в топке, горелка, топка и зольник выступают составными частями агрегата. Ключевая роль в конструкции отводится барабану, к которому крепятся приборы, трубопроводная система и автоматические предохранители.

Если вы хотите приобрести оборудование, характеризующееся высоким потенциалом, лучше всего отдать предпочтение водотрубному котлу. Однако в продаже можно найти дымовые, дымогарные и жаротрубные, а также дымогарные типы этих устройств.

Выбор труб для систем парового отопления

Для того, чтобы обустроить паровое отопление частного дома своими руками, схемы которых были представлены выше, необходимо правильно выбрать трубу. Если речь идет о металлопродукции, то вам придется выполнять сварочные работы.Такой трубопровод отопления будет отличаться прочностью и надежностью, но среди его недостатков можно выделить низкую коррозионную стойкость. В продаже можно найти оцинкованные и нержавеющие трубы, которые лишены упомянутого недостатка, их придется соединять с помощью резьбы, но дешевым это удовольствие не назовешь.

Когда выбирать медные трубы

Система парового отопления в частном доме, схема которой может быть выбрана Вами с учетом вышеперечисленных рекомендаций, может быть укомплектована медными трубами.Они очень надежны, отлично показывают себя при воздействии повышенной температуры и высокого давления. Монтажные работы нужно будет провести с помощью высокотемпературной пайки. Медные трубы можно врезать в стену, но медные обогреватели считаются одними из самых дорогих.

Особенности установки с существующей печью

Паровое отопление в частном двухэтажном доме, схема которого предполагает наличие печи, предусматривает применение правил и технологий, применяемых в других случаях.Схема трубопровода будет выглядеть так же. Но паровое отопление с помощью печи подразумевает отсутствие всевозможных нагревательных элементов, которые могли бы находиться внутри помещения. В виде исключения есть номера площадью более 40 квадратных метров.

Технология работы

После того, как была выбрана схема подключения парового отопления в частном доме, можно приступать к работе в котельной. При этом помещение защищено, его стоит обшить негорючим материалом. На этом же этапе можно заливать фундамент под котельное оборудование.Последний устанавливается ниже уровня радиаторов и трубопроводов, что позволяет добиться движения пара по системе отопления вверх. Помимо прочего, конденсат будет поступать в котел самотеком.

Если паровое отопление реализуется в частном доме (схема «Ленинградка»), то следующим этапом является установка радиаторов и трубопроводов, а также прокладка трубопроводов. При этом нужно правильно выбрать трубу. Специалисты рекомендуют обратить внимание на изделия из меди.Категорически нельзя использовать пластик, так как он не способен выдерживать воздействие высоких температур.

Радиаторы устанавливаются в систему с использованием резьбового соединения. Главное при этом — соблюдать герметичность. На последнем этапе устанавливается котел и тестируется система. Таким образом, вы воплотите в жизнь схему парового отопления частного дома без помпы.

Схема отопления одноэтажного дома: правильная разводка

Прежде чем приступить к монтажу системы отопления, необходимо учесть все параметры конструкции.Это не зависит от того, насколько велик дом и сколько в нем этажей. Чтобы выбрать наиболее подходящую схему, необходимо учесть следующие факторы:

1. Использованное топливо.
2. Энергетические характеристики радиаторов.
3. Тип котла.
4. Материал, из которого будет производиться отопление.

Схема отопления одноэтажного дома может быть представлена ​​в нескольких вариантах.

• Однотрубный.
• Гравитационный.
• Двухтрубный.

Каждый вариант имеет свои особенности.

Гравитационного типа

Данная схема отопления одноэтажного дома — самый простой классический вариант. У него есть как достоинства, так и недостатки. Самостоятельная схема отопления одноэтажного дома строится исходя из планировки дома. Круг обращения должен охватывать всю конструкцию. К недостаткам этой системы можно отнести массивные трубы. Без них циркуляция теплоносителя будет неэффективной. В этом случае не используйте радиаторы и не заменяйте трубы на более тонкие.Это приведет к максимальному снижению расхода и прекращению циркуляции воды. Таким образом, температура в корпусе значительно снизится. По этой причине простейшая гравитационная схема отопления одноэтажного дома включает котел и кран, который опутывает весь дом. Также можно увеличить площадь нагревательного прибора. Для этого запускается не один, а два толстых загиба. Многих интересует вопрос, как самому организовать подключение.Для этого понадобится инструкция по разводке водяной системы. Благодаря ей все работы может выполнять один человек, даже если он имеет минимальный строительный опыт. При этом система должна быть отказоустойчивой и дешевой.

Основные требования

Схема системы отопления одноэтажного дома должна быть построена так, чтобы монтаж был максимально простым. Не всегда удается пригласить профессионалов для дизайна и самой работы. К тому же очень интересно будет выполнить монтажные работы своими руками.Еще одно важное требование — экономичность эксплуатации. На КПД котла практически не влияет схема отопления частного одноэтажного дома. Тем не менее, необходимо сделать все, чтобы повысить экономию тепла. Также следует позаботиться об отказоустойчивости. Последний параметр означает, что отопление одноэтажного дома необходимо организовать так, чтобы система не замерзала при любой температуре на улице из-за чрезмерного тепловыделения. Энергетическая независимость — желаемый фактор.Если проводится установка водяного отопления с принудительной циркуляцией, лучше всего, чтобы она также могла работать с естественной, даже при снижении КПД. Дело в том, что перебои в подаче электроэнергии случаются довольно часто.

Особенности устройств

Параметры современных конвекторов очень похожи на возможности радиаторов, чего нельзя сказать о отечественной продукции 80-х годов. Вопрос, что поставить, решается индивидуально. Для того, чтобы рассчитать необходимое количество утеплителей, можно воспользоваться довольно простой формулой: 10 квадратных метров.м. площадь при стандартной высоте потолка (примерно 3 м) на 1 кВт тепловой мощности. Вся информация о нагревателе обычно содержится в сопроводительной документации.

Варианты раскладки

Существуют разные схемы водяного отопления одноэтажного дома. Рассмотрим основные типы. Для начала разберемся, что такое двухтрубная схема отопления одноэтажного дома.

Общие сведения о подключении

По периметру дома (в жилом этаже) проложены два трубопровода.Один из них обратный, а другой обслуживающий. В качестве перемычек в них встроены конвекторы, фанкойлы, регистры или радиаторы. Таким образом создается своеобразное короткое замыкание. Известно, что вода имеет тенденцию циркулировать через нагревательные элементы, ближайшие к соответствующему насосу. Систему необходимо сбалансировать так, чтобы дальние инструменты тоже получали тепло. Прохождение воды через определенную часть батарей необходимо ограничивать с помощью дросселей. У этой схемы есть свои недостатки. В первую очередь, речь идет о большом потоке труб.Существует опасность размораживания без балансировки. Например, если любопытный ребенок откроет до отказа ближайшие дроссели, то через некоторое время в дальних батареях циркуляция полностью упадет. После этого восстановить такие системы отопления очень сложно, так как радиаторы и трубы прорвутся льдом.

Подтипы

Вертикальные

Особенностью данной схемы отопления является то, что вода поступает единовременно ко всем радиаторам, которые расположены вертикально на разных уровнях.Для более точной настойки нагрева используются термостаты и балансировочные клапаны.

Горизонтальный

Данная схема отопления отличается тем, что теплоноситель поступает сразу ко всем радиаторам, расположенным на одном уровне. В этом случае все их выходы подключаются к одному отводу. С помощью возвратного элемента теплоноситель возвращается в котел.

Горизонтальная разводка

Котел подключает выходы всех радиаторов.Пример — теплый пол.

Подключение балок
