Схема водяного теплого пола в частном доме: правила и ошибки монтажа

 Загрузка …

Наличие отопления теплым полом даст возможность отказаться от других отопительных приборов, сэкономив на их стоимости и освободив полезные площади. Как устроена схема водяного теплого пола в частном доме и о том, как его смонтировать своими руками, поможет разобраться информация ниже.

Каким образом теплый пол нагревает воздух

Теплый пол — это новая система обогрева, она дополняет или заменяет традиционные конвекторы и батареи. Эта система трубопроводов, по которым прокачивается подогретый теплоноситель, как правило, это обычная вода или антифриз. Трубы укладываются на подложку из бетона, полистирола или дерева, а уже потом идут финишные покрытия.

Трубы, по которым идет циркуляция, обычно являются полимерными. Подача теплоносителя осуществляется от центрального отопления или системы, в которой подогрев выполняет индивидуальный котел.

Рекомендуется использовать трубы с высоким коэффициентом теплоотдачи. Также, они должны быть гибкими и гладкими внутри.

Теплый воздух, нагреваясь внизу от пола, поднимается к потолку комнаты. Таким способом тепло распространяется по всей комнате. Нижняя ее часть прогревается сильнее, чем верхняя, находиться в таком помещении очень комфортно и полезно. Сфера применения водяных теплых полов — практически только в частных домах, в квартире велик риск затопления нижних помещений в результате протекания трубы.

Система состоит из трубопроводов и точки перемешивания теплоносителя. Узел смешивания комплектуется термостатическим смесителем, насосом и коллектором. Иногда необходимо наличие терморегулятора. Заливаются трубы, прикрепленные к полу, цементным раствором. Эта стяжка осуществляет распределение тепла полученного от трубопровода.

Семь «за» в пользу теплого пола

В сравнении с традиционными системами отопления, теплый пол с водяным теплоносителем имеет ряд положительных качеств:

1. Экономичность. Когда в помещении высокие потолки или большая площадь, теплый пол водяной — лучший выбор. Экономия может достигать до 50 процентов.
2. Комфорт. Комната с теплым полом обогревается более равномерно, создавая комфортные условия для человека. Когда нагрев идет от радиаторов, жилище в нижней части, прогревается плохо, ведь теплый воздух сразу уходит наверх.
3. Безопасность. Циркуляция теплоносителя происходит в трубах под напольным покрытием, даже в случае протечки риск обжечься отсутствует.
4. Привлекательность. Все элементы скрыты и не портят интерьер.
5. Совместимость. Полы водяные можно применять под большинство финишных материалов.
6. Цена. Установка такой системы потребует не очень большого бюджета.
7. Универсальность. Монтажные схемы подключения к системам отопления теплого пола допускают варианты подключения к котлу или общей системе.

Недостатков у такой системы не так уж много. Основной недостаток — временные затраты на монтаж, система многослойная, и некоторые требуют выдержки по времени. Сложность может возникнуть при появлении протечек, возможно необходимо будет осуществить демонтаж напольного покрытия.

Разновидности монтажных схем теплых водяных полов

По типу материала, в котором прокладывают трубы, можно выделить основные типы монтажа:

• в бетонной стяжке;
• на полистирольной основе;
• по деревянным рейкам.

Первый тип самый надежный и распространенный. На ровной поверхности укладывается слой тепло и гидро изоляции. Для укрепления конструкции прокладывают армирующую сетку. Далее, прокладывают трубы и фиксируют с помощью специальных скоб. Смонтированная система заливается раствором смеси цемента и песка, а также можно добавить пластификаторы, укрепляющие стяжку. Лучшим вариантом декоративного покрытия будет плитка или камень.

Нельзя использовать теплый пол до полного высыхания стяжки, она может потрескаться.

Следующий вариант – монтаж на полистирольной основе. Этот вариант самый простой для монтажа. Трубы устанавливаются в специальные готовые формы. Для монтажа единого основания на них предусмотрены замки зацепления и дополнительная фиксация не нужна. После прокладки труб сверху крепят теплораспределительные пластины, и далее — финишное напольное покрытие.

Последний вариант – монтаж на деревянной основе. Материал различный — доска обрезная, фанера или прочие деревянные изделия. Из них изготавливаются полосы и укладываются на деревянный пол, с промежутками под трубы. В эти промежутки крепят трубопровод с помощью специальных скоб. Далее поверхность накрывается полиэтиленом и слоем гипсоволокна, он распределит температуру равномерно и на него крепится финишное покрытие.

На видео: пошаговая инструкция по укладке.

Подключение системы  к подаче теплоносителя и установка коллектора

Чтобы разобраться, как подключить теплый пол к системе отопления, нужно понять, какие элементы системы в этом задействованы. Как и в классических схемах отопления, этими элементами являются:

• труба подачи нагретого теплоносителя;
• труба обратки или возврата остывшего теплоносителя.

Когда система состоит только из одного контура, можно подсоединить ее напрямую к котлу. Если контуров больше одного, для обеспечения равномерного распространения теплоносителя необходимо подключение коллектора теплого пола к подаче теплоносителя. К нему, соответственно, присоединяются контуры остальной системы.

Для начала необходимо выбрать место установки коллектора. Существует несколько вариантов размещения:

• обустройство коллекторного шкафа;
• установка в нишу в стене;
• монтаж на стену в навесном положении.

Популярные модели коллекторов снабжены автоматической терморегуляцией. В комплекте будут датчики температуры и различные измерительные приборы. Процесс распределения теплоносителя происходит в автоматическом режиме.  Упрощенная схема коллектора теплого пола предусматривает пару термометров и регулировку в ручном режиме.

Для начала к коллектору подключают две трубы — обратка и подача. После этого подсоединяют «ветки» различных трубопроводов. Для контроля и регулировки отопления более точно необходимо подключить циркуляционный насос, трехходовой смеситель и регулирующие вентили.

Для простоты ремонта и обслуживания в зоне соединения труб монтируют запорные вентили, а на конце коллектора предусматривают сливной кран. Такая система работает от котла, и температура будет зависеть от температуры подачи теплоносителя.

Терморегулятор в системе — правила монтажа

В системах теплого пола наличие терморегулятора позволяет управлять сервоприводом и регулировать подачу теплоносителя в систему. Это позволит автоматически регулировать температуру в помещении, а также существенно экономить. В помещениях с несколькими системами отопления наличие терморегулятора приветствуется.

Они бывают электронными и механическими. Температурный датчик, идущий в комплекте, измеряет нагрев воздуха. Монтируется он на высоте до метра, недалеко от терморегулятора. Главное, чтобы возле датчика не было посторонних источников нагрева. Закрепив датчик, присоедините его к терморегулятору. После запуска отопления зафиксируйте на терморегуляторе желаемую температуру в помещении.

Как выбрать схему укладки трубопровода

Прежде чем начать монтаж и обустройство системы «теплый пол», необходимо ознакомиться со схемами укладки теплого водяного пола, их преимуществами и недостатками. Схем таких несколько:

• «Змейка» — укладка трубопровода происходит параллельно друг другу от стены к стене. Легкая в монтаже и проектировании, но в таком методе раскладки присутствует небольшой перепад температуры поверхности на некоторых участках. Это немного уменьшает комфорт и уют. Для купирования такого негативного момента при проектировке предусматривают ограничение на разницу температур теплоносителя в подаче и обратке.
• «Улитка» — укладка трубопровода происходит по периметру помещения от стен к центру. Более сложный монтаж и проектирование. Но теплораспределение более равномерное, за счет чередования труб с горячим теплоносителем и с остывшим.
• «Комбинированный» — когда применяются оба эти способа в одном помещении.

Любая монтажная схема подключения теплого пола к системе отопления укладки водяного теплого пола в частном доме позволяет использовать необходимый из вышеперечисленных видов, несмотря на их плюсы и минусы.

Параметры и нюансы процесса обсчета теплого водяного пола

Чтобы выполнить верный расчет теплого пола водяного вида нужно учитывать массу параметров и условий:

• главное или второстепенное отопление;
• в доме или в квартире планируется монтаж;
• какое финишное покрытие;
• какой объем помещения;
• какое назначение помещений;
• какие теплопотери помещения.

Расчет теплопотерь помещения очень важен, особенно если теплый пол — единственная система отопления. Для этого необходимо учитывать нюансы:

• тип стройматериалов стен и перекрытий;
• тип оконных рам и остекления;
• количество дверей и размер окон;
• особенности климата вашего региона;
• наличие альтернативных отопительных систем.

Для помещений различных типов предусмотрена определенная температура нагрева покрытия, а именно:

• жилые комнаты — 30 градусов;
• в помещениях где нужен сильный обогрев — 36 градусов;
• с повышенной влажностью — 33 градуса;
• для натурального дерева — 27.

Выбор материала финишного покрытия необходимо произвести еще на стадии калькулирования, заранее. В противном случае мощности обогрева будет недостаточно или она будет излишняя.

Особенности обогрева с помощью теплых полов подразумевают точного теплотехнического вычисления мощности системы. Особенно это касается помещений с деревянными полами. Такая поверхность обладает низкой теплопроводимостью и обогрев будет слабее при стандартной мощности системы. Изучив все нюансы и обратив внимание на важные моменты, нужно сделать точный просчет производительности теплого пола, нагревательного оборудования и высчитать шаг между трубопроводом с учетом выбранной схемы раскладки. Вся эта информация поможет вам своими руками сделать отопление с теплыми полами в частном доме.

Ошибки монтажа водяного пола (2 видео)

Схемы водяного пола (25 фото)

Статьи которые читают другие:

▶▷▶▷ как правильно сделать теплый пол в деревянном доме своими руками

▶▷▶▷ как правильно сделать теплый пол в деревянном доме своими руками

как правильно сделать теплый пол в деревянном доме своими руками — Как сделать теплый пол в деревянном доме своими руками wwwpol-comfortruteplo6-poly-v-derevyannom-domehtml Cached Как сделать пол в деревянном доме теплым? Деревянный дом экологичное и комфортное строение Но для полного комфорта необходимо обустроить в нем теплые полы, что и будет рассмотрено в Как сделать теплый пол в деревянном доме своими руками sdelai-polrupoly-v-derevyannom-dome Cached Как сделать теплый пол в деревянном доме своими руками : советы и рекомендации Деревянный пол это всегда стильно и красиво Как Правильно Сделать Теплый Пол В Деревянном Доме Своими Руками — Image Results More Как Правильно Сделать Теплый Пол В Деревянном Доме Своими Руками images Теплые полы в деревянном доме: как сделать своими руками dom-s-ymomorgstroitelstvokonstruktivnye-re Cached Как правильно сделать теплые полы в деревянном доме своими руками Многие люди делают выбор в сторону экологичных материалов и строят деревянные дома Теплый пол водяной в деревянном доме своими руками postroyka-domcomkak-sdelat-teplyj-pol-vodjanoj-v Cached Как сделать теплый пол водяной в деревянном доме своими руками Теплый пол водяной в деревянном доме это наиболее удачное решение для утепления комнаты Теплый пол в деревянном доме — YouTube wwwyoutubecom watch?vCNebuSv9TEM Cached Как правильно сделать теплы пол в деревянном доме мастера Отопление дома своими руками Теплые Как правильно сделать полы в деревянном доме своими руками centro-polrupoly-v-derevyannom-dome-svoimi Cached Правильно уложенный пол в деревянном доме должен удовлетворять таким параметрам, как практичность и долговечность Как в деревянном доме сделать водяной теплый пол без стяжки otiventcomvodjanoj-teplyj-pol-v-derevjannom-dome Cached Почему водяной теплый пол в деревянном доме правильно делать без устройства стяжки Технология монтажа напольного обогрева сухим способом своими руками ВОДЯНОЙ ТЁПЛЫЙ ПОЛ — СВОИМИ РУКАМИ — YouTube wwwyoutubecom watch?vsS3ifyIKSwE Cached ВОДЯНОЙ ТЁПЛЫЙ ПОЛ — СВОИМИ РУКАМИ aavdeyuk Как сделать душевой поддон Водяной теплый пол своими руками Как сделать теплый пол в деревянном доме своими руками polspeccomteplyy-polkak-sdelat-teplyy-pol-v Cached Как сделать теплый пол в деревянном доме своими руками , устройство и монтаж сухого пола, водяного и электрического, фото и видео Как сделать теплый пол в деревянном доме своими руками remontodelocomremontpolyteplye-polyteplyy Cached Как сделать теплый пол в деревянном доме варианты и инструкции по выполнению работ 27062018 958 Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 28,100

• Водяной теплый пол: преимущества и недостатки. Третий вариант — система теплого пола, сооруженная на
• деревянной основе. Жидкостно-электрический теплый пол своими руками.
  Сегодня деревянный пол — редкость. Все это нужно для того, чтобы сделать пол идеально ровным и избавить его от малейших шероховат
• ость. Все это нужно для того, чтобы сделать пол идеально ровным и избавить его от малейших шероховатостей.
  До принятия решения о том, будет ли у вас теплый пол, вам также необходимо определиться с типом напольного покрытия. Кроме того, необходимо убедиться, что все соединения сделаны правильно и выдержат запланированное давление.
  Монтируем теплый пол: советы мастера. Synteko новая линейка для деревянных полов. Иногда обыкновенный деревянный пол не вписывается в интерьер тогда на помощь приходят краски.
  При хороших обстоятельствах водяной теплый пол будет радовать вас более 50 лет. Как раз водяные теплые полы и будут главными героями нашей статьи.
  Внутри были гладкие и чистые деревянные полы, индийские ковры и до блеска обработанная мебель. …исчезнувшие за дверью, которая хлопнула достаточно красноречиво, заставили Петра остановиться на деревянном помосте и ухватиться рукой за перила.
  Если для облицовки стен и полов кафелем требуется наличие опыта и особых навыков, то положить тротуарную плитку вполне может любой человек с руками и головой Отмостка дома из тротуарной плитки служит для защиты фундамента от дождевых и паводковых вод по периметру дома, предотвращает проседание фундамента, служит декоративным элементом…
  Ибо Он, будучи бессмертным, пролил кровь; Творец ангельского воинства, Он был связан воинскими руками; Грядущий судить живых и мертвых (см. Деян. 10 :42 ; 2 Тим. 4 :1 ) был веден на суд.
  Недавно заработал самый мощный в мире лазер создаваемые им инфракрасные импульсы сильнее любого другого источника во Вселенной. Энергия, выделяемая им при ударе с препятствием, позволит ученым исследовать условия во взрывающихся звездах и ядрах гигантских планет. Пол ребенка влияет на иммунитет беременной матери.

выделяемая им при ударе с препятствием

предотвращает проседание фундамента

• что и будет рассмотрено в Как сделать теплый пол в деревянном доме своими руками sdelai-polrupoly-v-derevyannom-dome Cached Как сделать теплый пол в деревянном доме своими руками : советы и рекомендации Деревянный пол это всегда стильно и красиво Как Правильно Сделать Теплый Пол В Деревянном Доме Своими Руками — Image Results More Как Правильно Сделать Теплый Пол В Деревянном Доме Своими Руками images Теплые полы в деревянном доме: как сделать своими руками dom-s-ymomorgstroitelstvokonstruktivnye-re Cached Как правильно сделать теплые полы в деревянном доме своими руками Многие люди делают выбор в сторону экологичных материалов и строят деревянные дома Теплый пол водяной в деревянном доме своими руками postroyka-domcomkak-sdelat-teplyj-pol-vodjanoj-v Cached Как сделать теплый пол водяной в деревянном доме своими руками Теплый пол водяной в деревянном доме это наиболее удачное решение для утепления комнаты Теплый пол в деревянном доме — YouTube wwwyoutubecom watch?vCNebuSv9TEM Cached Как правильно сделать теплы пол в деревянном доме мастера Отопление дома своими руками Теплые Как правильно сделать полы в деревянном доме своими руками centro-polrupoly-v-derevyannom-dome-svoimi Cached Правильно уложенный пол в деревянном доме должен удовлетворять таким параметрам
• водяного и электрического
• фото и видео Как сделать теплый пол в деревянном доме своими руками remontodelocomremontpolyteplye-polyteplyy Cached Как сделать теплый пол в деревянном доме варианты и инструкции по выполнению работ 27062018 958 Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster

как правильно сделать теплый пол в деревянном доме своими руками Видео Теплый пол в деревянном доме Сухой теплый пол Водяной теплый пол YouTube янв г Теплый пол в деревянном доме Двойной Брус ТВ YouTube авг г Теплый пол в деревянном доме polexpo YouTube авг г Все результаты Как правильно сделать теплый пол в деревянном доме Ондутис Статьи Похожие Рейтинг голоса Как это сделать правильно расскажут наши специалисты Если Вы хотите сделать теплый пол в деревянном доме своими руками , то наилучший Полы в деревянном доме как сделать теплый пол своими руками sdelaipolrupolyvderevyannomdome Похожие Как сделать теплый пол в деревянном доме своими руками советы и рекомендации Все полы в деревянном доме можно условно отнести к двум группам С бетонными полами все немного проще нужно только правильно Конструкция Как сделать черновой Утепленный черновой Как сделать теплый пол в деревянном доме своими руками wwwpolcomfortruteplopolyvderevyannomdomehtml Похожие Главная Теплые полыКак сделать пол в деревянном доме теплым ? Как правильно залить бетонный пол в доме из дерева? Есть два способа Теплый пол в деревянном доме водяной, пленочный Polinform polinformruteplyivderevjannomdome Как правильно сделать теплый пол в деревянном доме советы опытных строителей Водяной пол; Монтаж водяного пола под стяжку бетона; Схема Теплый пол в деревянном доме виды и способы устройства gidotopleniyaru Теплый пол Похожие Как правильно сделать теплый пол в деревянном доме Укладка системы теплый пол К тому же ее просто сделать своими руками Вся проблема Теплый пол в деревянном загородном доме устройство своими Рейтинг голос Устраиваем теплый пол в деревянном доме технологические правила и требования Какую систему лучше делать на воде или электричестве? Схема электрической системы для ее устройства сооружается черновой Теплый пол в деревянном доме Варианты обогрева дома Системы теплого пола в деревянном доме бывают нескольких типов Купить Наличие Перейти в полный каталог инфракрасной пленки под ламинат Стоит ли делать водяной теплый пол в деревянном доме wwwgoodnapolkaruteplyepolyvodyanojpolvderevyannomdomehtml Похожие Деревянные теплые водяные полы являются оптимальным выбором для загородного жилья Они выполняются в модульной или реечной системе Как сделать теплый пол в деревянном доме? Пошагово happymodernrukaksdelatteplyjpolvderevyannomdome Рейтинг голос сент г Принцип работы водяного теплого пола в деревянном доме Это несложная задача, а простые советы помогут правильно разместить Как сделать теплый пол своими руками , чтобы он превосходно выполнял Как сделать теплый деревянный пол на деревянном полу Похожие Как правильно сделать деревянный пол теплым Отсюда делаем вывод, что важную роль в доме играют теплые полы Прежде чем приступать к капитальному ремонту Видеоинструкция укладка ламината своими руками Как сделать теплый пол в деревянном доме своими ПолСпец Как сделать теплый пол в деревянном доме своими руками , устройство и Правильный выбор и монтаж системы теплого пола в деревянном доме контура достигает нужной температуры, то монтаж выполнен правильно Как сделать теплый пол в деревянном доме своими руками brusclubkaksdelatteplyjpolvderevyannomdomesvoimirukamisovety Как сделать теплый пол в деревянном доме своими руками советы и С бетонными полами все немного проще нужно только правильно выполнить Теплый пол в деревянном доме выбор и особенности установки Теплый пол в деревянном доме какой выбрать и как правильно установить и сделать теплый пол в деревянном доме своими руками не является Видео как сделать теплый пол в деревянном доме своими руками Отопление Отопительное оборудование Устройство теплого пола в деревянном доме ; Теплый пол по деревянному перекрытию Вы сможете сделать теплый пол в деревянном доме своими руками , как правильно уложить теплые полы на деревянный пол видео Как сделать теплый пол водяной в деревянном доме своими руками postroykadomcomkaksdelatteplyjpolvodjanojvderevjannomdomesvoimiruk Рейтинг голоса Теплый пол водяной в деревянном доме это наиболее удачное решение для утепления комнаты Хоть и кажется, что данное утверждение не совсем Теплый пол на деревянный пол водяной или электрический в доме Теплый пол Если вы приняли решение сделать теплый пол на деревянный пол, Его нужно правильно подготовить перед работой Такой эффективный теплый пол в деревянном доме своими руками может выполнить любой мастер Как правильно сделать полы в деревянном доме своими руками Напольные покрытия Виды помещений Частный дом Перейти к разделу Как опустить пол ? Чтобы увеличить пространство своими руками лучше настелить пол своими руками в деревянном доме Теплый пол в деревянном доме ТОП вариантов и совет эксперта Как утеплить деревянный пол в частном доме своими руками ? доме проще , чем деревянных , так как необходимо лишь правильно сделать цементную Технология установки водяного теплого пола в деревянном доме obogreemnet Теплый пол Похожие Водяной теплый пол в деревянном доме поэтапный монтаж Как всмонтировать водяной теплый пол своими руками Установка Что нужно сделать ? Водяной теплый пол в деревянном доме устройство без стяжки Системы отопления Почему водяной теплый пол в деревянном доме правильно делать без устроить легкие теплые полы без стяжки, в том числе своими руками Устройство водяного теплого пола в деревянном доме своими Теплые полы Рейтинг голоса Перейти к разделу Как сделать водяные полы в деревянном доме схема раскладки водяного пола в доме Правильно сделать надежную Электрический теплый пол для деревянного дома своими руками Теплый пол Электрический Как сделать теплый электрический пол в деревянном доме особенности укладки по лагам, монтаж на ровное основание Требования безопасности в Теплый пол в деревянном доме своими руками MrPolsu mrpolsuteplyjpolteplyjpolvderevyannomdomehtml Похожие Теплый пол в деревянном доме своими руками Нюансы выбора; Факторы, снижающие эффективность обогрева; Планируем обогрев правильно Водяной теплый пол в частном доме своими руками, фото, схемы Похожие Перейти к разделу Облегченный теплый пол для деревянных перекрытий Облегченный водяной пол своими руками Так же, как и для Водяной и электрический теплый пол в деревянном доме своими armatefru Ремонт Пол Как правильно сделать теплый пол в деревянном доме без стяжки? укладка своими руками , какова стоимость за метр, расскажет статья теплый пол Теплый пол в деревянном доме с деревянными перекрытиями как Рейтинг голос июн г Как сделать теплые полы в деревянном доме ? Устройство такого пола своими руками может проводиться и без стяжки, причем вы Теплые полы в деревянном доме Строительный портал bouwru Итак, теплый пол в деревянном доме своими руками может быть обустроен двумя можно сделать водяной теплый пол по стяжке в деревянном доме Теплый пол своими руками схемы и правила установки для sdelajrukamiruteplyjpolsvoimirukami Как установить эффективно и надежно теплый пол своими руками , без холодных зон теплого пола ; Температура проводника тепла; Как сделать теплый пол своими руками Если в доме деревянный пол, то стяжка и высокие температуры Кладка кирпича своими руками как это правильно делается? Нужен ли теплый пол в частном доме? ДомЭконом окт г Сухой теплый пол в деревянном доме На рисунке ниже приведена принципиальная схема управления смешанной системой ГВЛ, ДСП, ОСП, фанеры Как правильно сделать стяжку пола в частном доме Как сделать теплый деревянный пол Строй Своими Руками stroysvoimirukamiruteplyyderevyannyypol Практические советы по укладке теплого деревянного пола Как сделать пол в деревянном доме теплым Теплый пол в деревянном доме как сделать напольное покрытие Пол Теплый Как сделать напольное покрытие без стяжки в частном доме и на даче? Особенности монтажа теплого пола своими руками обязательно проверьте систему, не протекает ли, правильно ли залита и установлена, после Теплые полы в деревянном доме как сделать своими руками Для устройства теплого пола в деревянном брусовом доме существует Как правильно сделать теплые полы в деревянном доме своими руками Устройство теплого пола в деревянном доме пола в деревянном доме рис Схема устройства теплого пола в деревянном доме на пол О том, как правильно это сделать , читайте в этой статье Как сделать теплый пол в деревянном доме своими руками logcabinruteplyjpolvderevyannomdome Похожие дек г Выбор системы теплых полов для деревянного дома Как сделать теплый пол в деревянном доме своими руками быстро и правильно Теплый пол на деревянном полу отзывы, цены, характеристики termogurusrukakvybratsistemuteplogopoladlyaderevyannogoperekrytiyahtml Похожие В данной статье рассмотрим, можно ли сделать пол в доме из дерева тёплым и как его обустроить? Фото систем обогрева пола Оглавление Теплый пол на деревянный пол как сделать своими руками gurupolaru Теплые полы Перейти к разделу Напольная система обогрева в частном доме Последняя особенность не позволяет использовать технологию тёплый пол на Теплый пол для дома виды, достоинства и недостатки, способы wwwnashpolcom Основа Теплый пол Похожие Для этого существует много вариантов, как можно утеплить полы в доме Их укладка, конечно, посложнее, чем стяжка или деревянный настил, однако они Как делать водяной теплый пол Водяной теплый пол своими руками Теплый пол в деревянном доме с деревянными перекрытиями как obustroenrustroitelystvopolyteplyepolyteplyjpolvderevyannomdomehtml Рейтинг , голоса Теплый пол в деревянном доме варианты устройства своими руками тыс тыс мин Чтобы сделать дом теплым и уютным, часто Теплый пол на деревянный пол Блог Марисруб blogmarisrubru Инженерные системы Водяной теплый пол в деревянном доме рациональное и эстетичное рассмотрим, как сделать теплый пол в деревянном доме своими руками как правильно установить теплый водяной пол по деревянному перекрытию Теплый водяной и электрический пол в деревянном доме Рейтинг голос Как правильно сделать теплый водяной и электрический пол в частном деревянном доме , советы схема устройства теплого пола в деревянном доме Теплый пол в деревянном доме особенности монтажной Например, бытует мнение, что теплый пол в деревянном доме это при огромном желании можно и своими руками сделать теплые полы в деревянном доме Самое главное на предварительном этапе правильно выбрать Теплые полы в деревянном доме особенности монтажа Strportru strportruuchastokteplyepolyvderevyannomdomeosobennostimontazha Важно, чтобы в итоге схема оставалась рабочей и правильно функционировала, обогревая Водяной теплый пол в деревянном доме полностью безопасен в В таком случае, оставляем зазор в среднем мм, что позволит создать частью установки теплого пола в деревянном доме своими руками Водяной теплый пол своими руками фото как правильно Пол Теплый Водяной Как правильно сделать монтаж и укладку, как подготовить основание? Особенности установки водяного теплого пола своими руками В частном деревянном доме тепловые нагрузки на отдельные контуры если и различаются Как сделать теплый пол своими руками схема, фото и видео wwwportalteplarutepliypol Монтаж водяного и электрического теплого пола своими руками Как правильно это сделать и что надо знать о линолеуме в нашей срубов пытаются смонтировать для себя теплый электрический пол в деревянном доме Теплый пол под ламинат в деревянном доме укладка на Ремонт Пол Как правильно обустроить теплые полы под ламинат в деревянном доме Обустройство теплого пола своими руками вполне осуществимая задача Водяной теплый пол своими руками схемы, технологии, монтаж Вы узнаете, как сделать водяной теплый пол своими руками о технологиях монтажа по стяжке, по пенополистирольным матам и в деревянных пазах Каким должен быть пол в ванной в деревянном доме, важные vannayasovetyru Пол Рейтинг , голоса Разница в уровне позволит сделать бетонную стяжку и финишную отделку так, что конечная высота Схема системы теплый пол в деревянном доме Пошагово делаем водяной пол на деревянном своими руками ventilationproru Системы отопления Система теплый пол Перейти к разделу Самый простой вариант укладки теплого пола по лагам Вывод Правильно спроектированный и установленный теплый пол Картинки по запросу как правильно сделать теплый пол в деревянном доме своими руками Другие картинки по запросу как правильно сделать теплый пол в деревянном доме своими руками Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Вместе с как правильно сделать теплый пол в деревянном доме своими руками часто ищут теплый пол в деревянном доме отзывы теплый пол в деревянном доме без стяжки теплый электрический пол в деревянном доме теплый пол в деревянном доме форум теплый пол на деревянный пол под плитку теплый пол в ванной в деревянном доме теплый пол в доме из бревна водяной теплый пол на деревянные полы Навигация по страницам

Водяной теплый пол: преимущества и недостатки. Третий вариант — система теплого пола, сооруженная на деревянной основе. Жидкостно-электрический теплый пол своими руками.
Сегодня деревянный пол — редкость. Все это нужно для того, чтобы сделать пол идеально ровным и избавить его от малейших шероховатостей.
До принятия решения о том, будет ли у вас теплый пол, вам также необходимо определиться с типом напольного покрытия. Кроме того, необходимо убедиться, что все соединения сделаны правильно и выдержат запланированное давление.
Монтируем теплый пол: советы мастера. Synteko новая линейка для деревянных полов. Иногда обыкновенный деревянный пол не вписывается в интерьер тогда на помощь приходят краски.
При хороших обстоятельствах водяной теплый пол будет радовать вас более 50 лет. Как раз водяные теплые полы и будут главными героями нашей статьи.
Внутри были гладкие и чистые деревянные полы, индийские ковры и до блеска обработанная мебель. …исчезнувшие за дверью, которая хлопнула достаточно красноречиво, заставили Петра остановиться на деревянном помосте и ухватиться рукой за перила.
Если для облицовки стен и полов кафелем требуется наличие опыта и особых навыков, то положить тротуарную плитку вполне может любой человек с руками и головой Отмостка дома из тротуарной плитки служит для защиты фундамента от дождевых и паводковых вод по периметру дома, предотвращает проседание фундамента, служит декоративным элементом…
Ибо Он, будучи бессмертным, пролил кровь; Творец ангельского воинства, Он был связан воинскими руками; Грядущий судить живых и мертвых (см. Деян. 10 :42 ; 2 Тим. 4 :1 ) был веден на суд.
Недавно заработал самый мощный в мире лазер создаваемые им инфракрасные импульсы сильнее любого другого источника во Вселенной. Энергия, выделяемая им при ударе с препятствием, позволит ученым исследовать условия во взрывающихся звездах и ядрах гигантских планет. Пол ребенка влияет на иммунитет беременной матери.

Схема теплого водяного пола

Наличие в доме или квартире системы теплого пола это современное решение по достижению комфортной и уютной температуры. Для некоторых домашних мастеров изготовление водяного теплого пола вполне посильная задача. Однако смонтировать отопительный пирог это одно, совсем другое правильно все подключить. Ведь если трубы будут правильно уложены система работать будет, а если неправильно подключить их, то ваши все усилия будут сведены на ноль. В этой статье, мы расскажем вам о том, как выполнить эту работа. Будет представлена не одна схема подключения водяного теплого пола. В дополнении предлагаем вам ознакомительный видеоматериал.

Подключение через коллектор

Подключение водяного теплого пола в частном доме очень часто осуществляется через коллектор. Вся схема монтажа и подключения сводится к тому, что коллектор и отопительный котел необходимо соединить между собой трубопроводом. Сам коллектор устанавливается в любом удобном для вас месте. Важно, чтобы это место было удобным для обслуживания. Более того, выбранное место должно быть удобным для подвода труб с подачей и обраткой от котла. Помните, что дополнительно осуществляется установка контрольной группы. Учитывая все это, место установки должно быть просторным.

Подведенные трубы от котла к коллектору снабжаются запорной арматурой. В этот вентиль можно дополнительно установить термометр. Благодаря этому можно будет контролировать и знать температуру на входе в коллекторную группу.

Коллектор теплого пола можно купить уже готовый. В этом случае процесс его сборки значительно упрощается. С другой стороны, существует схема коллектора по его самостоятельному изготовлению. В случае покупки готовых гребенок, в нем имеется полная комплектация. На каждом контуре имеются отдельные краны. Такая комплектация теплых водяных полов позволит осуществлять точный контроль температуры на каждом контуре.

Итак, схема устройства коллектора включает в себя такие элементы:

• Трубы.
• Краны.
• Компрессионные фитинги.

Для подключения труб обязательно используется специальный фитинг в котором имеется опорная втулка, зажимное кольцо и латунная гайка. Если перед вами стоит задача по соединению труб разного диаметра, то можно без особых проблем использовать фитинги переходники.

Итак, монтажная схема теплого водяного пола с использованием коллектора имеет два основных узла: простой коллектор с запорной арматурой и трубопровод, включающий в себя обратку и подачу. Благодаря этому теплоноситель сможет равномерно распределяться по всем контурам. Можно смело сказать, что такая схема раскладки является одной из самых простых.

Важно! Данный способ подключения теплого водяного пола подразумевает то, что температуру теплоносителя будет контролировать отопительный котел. В квартире этот способ не совсем актуален, а вот в частном доме вполне реально. Особенно там, где в качестве отопления используется исключительно теплый пол.

На коллекторе при такой монтажной схеме можно всего лишь прикручивать краны, чтобы регулировать скорость теплоносителя и как следствие, качество прогрева. Но вывести идеальное положение сложновато, но, хотя и реально.

Если вас такая монтажная схема устройства теплого пола не привлекает, то можно разработать монтажную схему с полным контролем. В таком случае коллекторная группа будет состоять из большего количества элементов, а именно:

• Трубы.
• Запорная арматура.
• Воздухоотводчик.
• Циркуляционный насос.
• Сливной кран.
• Насосно-смесительный узел.

Монтаж теплого водяного пола по такой схеме считается современным решением. Так, на входе и выходе из коллектора вместо обычных кранов необходимо установить термостатические регулировочные вентиля. Это позволит регулировать пропускную способность запорной арматуры. Достигается это благодаря очень интересному устройству. Под воздействием температуры термобалон с парафином сужается или расширяется, как следствие, пропускная способность вентиля увеличивается или уменьшается.

Важно понимать, что работа котла способна выдавать сильно большую температуру. Для теплых полов теплоноситель не должен прогреваться сильнее 55°С. В противном случае по полу будет ходить некомфортно. Чтобы это предотвратить обязательно монтируется смеситель. Смесительный насос необходимо установить между подачей в коллекторе и подачей трубопровода. В этой системе имеется третий выход. Он направляется к обратке в коллекторе. Так, смесительный насос при необходимости будет подкачивать остывший теплоноситель из обратки и таким образом уровень температуры будет понижаться.

Подключение к котлу

Так, известна еще одна схема укладки теплого водяного пола, которая сводится к тому, чтобы подключить к котлу коллектор. Эта монтажная схема позволит вам сэкономить деньги на закупке необходимого оборудования. Эта монтажная схема теплого пола позволит отапливать площадь помещения до 150 квадратных метров. Однако когда речь заходит о практичности, то здесь возникают вопросы. Лучше всего использовать коллектор, ведь так вы сможете осуществлять полный контроль работы теплого пола в квартире.

Еще есть один вариант, который заключается в том, чтобы подключить теплый водяной пол к котлу напольному. Для реализации этой монтажной схемы обязательно используется расширительный бак, группа безопасности и циркуляционный насос. При этом абсолютно не важно, используете вы твердотопливный, дизельный или газовый котел. Также потребуются и другие элементы.

Так, монтируется насос непосредственно перед трехходовым краном. Также он может быть установлен перед коллектором, но только на подаче. Также можно установить модуль подмеса. Но он стоит довольно-таки дорого. Его можно найти в разной сборке, который интегрируется к насосной станции или к коллектору. В последнем случае его монтаж осуществляется в коллекторный шкаф.

Схема с двухходовым клапаном

Теплые полы водяные монтажные схемы также может реализовываться с двухходовым клапаном. По-другому он называется – питающий кран. Состоит двухходовый клапан из такого элемента, как термоголовка с термодатчиком жидкостного типа. Этот термодатчик подает сигнал на закрытие или открытие крана. Как следствие, очень просто отсекать или включать систему.

Принцип работы этой схемы отличается от трехходового клапана, где подмес осуществляется беспрерывно. Подмес осуществляется только при его открывании. При монтаже двухходового крана обязательно монтируется байпас, на котором имеется предохранительный клапан. Зачем он необходим? Он нужен на тот случай, если повышается давление на входе в коллектор. Этот клапан открывается и сбрасывает часть жидкости в обратку.

Безусловно, эта схема имеет свои положительные стороны. При монтаже теплого водяного пола полностью исключается перегрев теплого пола, а, вернее, теплоносителя. Как следствие, отсутствие горячей воды в системе увеличит эксплуатацию всей отопительной системы. Однако есть некоторые ограничения. Например, при использовании в монтажной схеме теплого пола нельзя обогревать площадь более 200 м². Это объясняется тем, что этот кран обладает маленькой пропускной способностью.

Схема с трехходовым клапаном

Расскажем еще об одной монтажной схеме теплого пола с использованием трехходового крана. Выше о нем уже говорилось. При его монтаже полностью исключается потребность в монтаже смесительного насоса. Трехходовой клапан следует использовать в тех случаях, когда поднимать циркуляцию теплоносителя не нужно. Монтаж трехходового клапана выполняется на выходе из коллектора. Данный способ подключения в обязательном порядке имеет такие узлы:

• Трубы, идущие от котла.
• С другой стороны, имеется специальный разветвитель.
• Разветвитель имеет индивидуальный воздухоотводчик. Благодаря этому из системы можно вывести воздух.
• В нижней части разветвителя имеется кран для слива теплоносителя. Это необходимо в том случае, когда будет выполняться ремонт той или иной ветки теплого пола.

Последовательная и параллельная схема

Также известна монтажная схема, в которой применяется сразу несколько видов смешивания теплоносителя. Сравним между собой две схемы параллельного и последовательного подключения:

1. Параллельная. В этом случае пропускной кран заменяет байпас. Это делается с той целью, чтобы пропускать теплоноситель при заранее выставленном напоре. То есть, через байпас не будет прогоняться жидкость беспрерывно, а только тогда, когда в работу включаются контуры. Если они недоступны, то открывается пропускной кран. Вследствие этого выпускается поток теплоносителя, что приводит к экономии электроэнергии и значительно разгружает циркуляционный насос. Особенность параллельной схемы подключения теплого пола в том, что теплоноситель как на входе, так и на выходе имеет одинаковую температуру.
2. Последовательная. Данный способ обладает одним важным преимуществом. Относительно тепловой техники эта схема самая точная и продуктивная. Входной поток пониже чем в котле, а температура полностью соответствует полу.

Если говорить, какая из этих схем лучше, то предпочтение стоит отдавать последовательному подключению теплого пола. Благодаря этому есть возможность осуществить подключение сразу нескольких контуров.

Подключение от системы отопления

Если вы проживаете в квартире, и хотите осуществить установку индивидуального теплого пола, то существует несколько рабочих схем. Данная монтажная схема подключения подразумевает обязательную установку насоса. Также насос оснащается термостатом. При подключении в квартире, насос устанавливается на обратку. Если сделать наоборот, то насос будет забирать большой тепловой поток из всей центральной отопительной системы. Как следствие в квартирах по стояку будет наблюдаться температурный хаос. Подключенные полы таким образом предотвратят подобные проблемы. Полностью исключится вероятность того, что радиаторы в квартире у вас и ваших соседей будут холодные, а теплые полы горячие.

Подключенные полы таким способом обязательно должны иметь следующий комплект узлов:

• Трехходовой кран.
• Температурный датчик.
• Обратный клапан.
• Смесительный клапан.

Все соединения должны быть герметичны и последовательны. В таком случае ваше напольное отопление будет эффективным и продуктивным. Последовательность подключения осуществляется так: сперва на подачу монтируется циркуляционный насос, на котором имеется датчик температуры. После устанавливается смесительный клапан. Именно он и будет подсоединяться к греющему контуру теплого пола. Что касается обратки, то на нее монтируется обратный клапан. Выход обратного клапана должен быть направлен к обратке (холодной трубе центрального отопления), а также должен быть отвод к смесительному клапану.

Заключение

Вот мы и рассмотрели монтажные схемы теплого пола. Как видно, напольным обогревом можно обеспечить помещения в самых разных обстоятельствах и условиях. При этом систему будет нагревать пол до вполне комфортной температуры. Мы надеемся, что этот материал был полезен для вас. Безусловно, все эти схемы могут вас запутать, особенно если вы не имеете опыта в этой работе. По этой причине предлагаем вам дополнительно просмотреть полезное видео.

схема укладки и монтаж своими руками в частном доме

Теплые полы появились у нас относительно недавно и быстро стали популярными. Существует несколько вариантов такого пола, но наиболее интересны для потребителя водяные полы.

Такая система представляет собой сеть подогрева пола трубопроводами горячей воды. Эти полы используются в городском и загородном жилье, удачно заменяя и дополняя системы традиционного радиаторного отопления (смотрите: полы в частном доме).

Плюсы и минусы

Преимущества теплого водяного пола:

• Система позволяет равномерно распределить тепло в помещении. Проживание в домах с таким полом значительно комфортнее. Температура в помещении составляет +22°C на полу и примерно +18^оC на уровне роста человека. Жильцам комфортно, а детям можно играть, не рискуя простудиться.
• Система трубопроводов нагрева полностью скрыта и изолирована — таким образом, водяные полы абсолютно безопасны.
• Система экономична. Температура теплоносителя 30−45°C позволяет экономить до 30% тепла за счет его эффективного использования. В больших помещениях с высокими потолками экономия достигает 60%, т.к. теплый воздух от пола поднимается на высоту до 2,5 м.
• Скрытая отопительная система позволяет легко воплощать любую концепцию дизайна и планировки жилья, в отличие от радиаторов, которые приходится менять или скрывать за декоративными панелями.
• Не требует дополнительного обслуживания. Качественно выполнение работы позволят эффективно и без затрат эксплуатировать его долгие годы.
• Водяной пол можно подключить к любой системе отопления — автономного и централизованного. Он не требует подключения электроэнергии, приобретение и монтаж обходятся недорого.

К недостаткам отнесем:

• Сложность и трудоемкость монтажа. Поверхность должна быть тщательно подготовлена, а конструкция пола сложна в устройстве из-за многослойности.
• Возможная протечка приведет к необходимости полного поднятия покрытия.
• Пол обязательно должен дублироваться альтернативной системой отопления. Специалисты считают, что его одного недостаточно для обогрева дома. Обычно советуют дополнительно применять радиаторы или конвекторы на лестницах и в тамбурах.

Теплые полы водяные в частном доме

Водяной пол для частного дома особенно удобен, поскольку отсутствует риск аварийной протечки воды на нижние этажи. Кроме того, автономная система отопления позволяет еще эффективнее использовать преимущества индивидуальной схемы теплообеспечения.

Требования к помещению для монтажа

Для долгой и надежной работы пола помещение должно отвечать следующим требованиям:

1. Система отопления предусмотрена проектом. Для монтажа необходима достаточная высота потолка с учетом толщины конструкции пола до 20 см.
2. Надежное основание пола или перекрытия — вес нагревательной системы со стяжкой немалый.
3. Перепады высот основания не должны превышать 5 см на 1 м из-за возможного завоздушивания системы, гидравлического сопротивления и уменьшения срока службы нагревательных трубопроводов.
4. Ровное и сухое основание под монтаж. Стяжке пола следует дать просохнуть 4 недели до достижения максимальной прочности.
5. До монтажа пола в помещении желательно вставить окна и двери, отштукатурить стены.
6. Тепловые потери помещения не более 100 Вт/кв. м. В противном случае для повышения КПД системы отопления следует утеплить помещение.

Оборудование и материалы

Для устройства теплого водяного пола понадобится:

• Полиэтиленовая пленка для устройства паро- и гидроизоляции.
• Демпферная лента для компенсации расширения стяжки при нагревании пола.
• Утеплитель (листовой пенополистирол).
• Крепления трубы отопления: арматурная сетка, скоба или лента.
• Труба теплопроводная из металлопластика или сшитого полиэтилена диаметром 16 мм.
• Элементы (биндеры, зонтики, шпильки) для крепления трубы к сетке, утеплителя к полу и т. д. При покупке водяного пола следует уточнить позиции креплений и их количество.
• Коллектор для разделения воды по контурам и настройки режимов отопления.
• Сервопривод для регулирования подачи теплоносителя в контуры и, соответственно, температуры в помещении. Он связан с термостатом, подающим сигналы на открытие и закрытие подачи теплоносителя.
• Смесительный узел для подмешивания нагретого теплоносителя к остывшему для повышения температуры пола до необходимой.

Расчет и проектирование теплого пола

Проектирование теплого водяного полу выполняется на основании СНиП 41.01-2003 и СП 41-102-98. Эти нормативные документы регламентируют проектирование систем отопления и отопительных трубопроводов.

Некоторые исходные данные для проектирования:

• температура воздуха в жилом помещении 20°C;
• температура теплоносителя 45-50°C;
• температура воздуха при монтаже труб от 10°C.

наибольшая температура поверхности пола:

• жилых комнат 29°C;
• влажных помещений (санузел, ванная) 33°C;
• для паркетных покрытий 27°C.

Расчет делается на основании:

• площади помещения;
• конструкции пола;
• поступления тепла и теплопотерь (затраты тепла на нагрев воздуха, потери тепла через различные конструкции, поступления солнечного тепла, тепла от работы оборудования).

По рассчитанной величине теплопотерь из графиков определяется диаметр трубопровода теплоносителя и шаг между трубами. Далее следует определение температуры теплоносителя, расчет числа контуров, потери давления в трубопроводах, в петлях труб, расчеты длины петель.

Зачем нужен коллектор?

Коллектор поддерживает температуру теплоносителя в системе в определенных пределах, которые задаются терморегулятором. При выборе нужно учитывать совместимость с системой отопления, т.е. способность поддерживать нужное давление потока теплоносителя.

Важная характеристика — степень сложности модели, т.е. наличие различных приборов, датчиков, узла терморегуляции, расхода и т. д. Такая модель коллектора может считаться смесительным узлом.

Выбор котла

Котел для теплого пола должен быть:

• совместим с системой отопления;
• эффективен в генерации тепла;
• удобен в обслуживании и эксплуатации;
• прост в монтаже.

Совместимость котла с системой отопления заключается в его способности поддерживать небольшую температуру воды в системе при значительном расходе. От эффективности работы котла зависит потребление энергоносителей и стоимость отопления.

Для монтажа теплого водяного пола предлагаются электрические и газовые котлы, а также котлы на жидком и твердом топливе. Независимо от конструкции, наиболее удобны электрические агрегаты — при минимальных затратах электроэнергии они легко поддерживают необходимый режим работы.

Котлы полностью автоматизированы, а отсутствие системы дымоудаления значительно сокращает затраты на монтаж и эксплуатацию.

Какой утеплитель выбрать?

Утеплитель в системе способствует равномерному прогреву комнаты и, выполняя функции экрана, позволяет снизить потери тепла. Требования с теплоизолирующему материалу:

• низкая теплопроводность;
• способность выдерживать нагрузку от трубопроводов и устроенной поверх них стяжки.

Нужный эффект могут дать утеплители плотностью не менее 35 кг/м³. Обычно используют:

• специальные маты для теплого пола;
• пенопласт;
• экструзионный пенополистирол;
• пробковое покрытие;
• рулонные утеплители;
• минеральную вату.

Отдать предпочтение определенному виду материала сложно — все зависит от условий и бюджета строительства. Наиболее удобны маты, значительно упрощающие также монтаж трубопроводов теплоносителя.

Способы укладки труб

Существует две основные схемы укладки трубопроводов водяного пола — змейкой и улиткой.

Схема «змейка» используется для монтажа теплого пола на небольших площадях — в санузлах, ванных, кухнях. Расстояние между трубами 15–25 см. Возможна одинарная или двойная «змейка», в углах с двумя наружными стенами делается угловая «змейка». Общая длина контура при укладке этим способом не должна превышать 60-70 м.

Способ очень эффективен, поскольку распределение тепла по поверхности равномерно. Расстояние между трубами 10–25 см, общая длина длины контура не должна быть больше 120 м.

[stextbox id=’warning’]Советуем почитать: Технология укладки пробковых полов[/stextbox]

Как сделать монтаж своими руками?

Монтаж теплого пола — ответственная работа и выполнять его самостоятельно следует только при наличии опыта и проекта, разработанного специалистами. Выбирать материалы, оборудование и приборы следует на основании расчетов, а при монтажных работах необходимо строго придерживаться технологии.

Устройство утеплителя

Монтаж утеплителя выполняется после гидроизоляции пленкой основания и крепления по периметру помещения демпферной ленты для температурной компенсации расширения стяжки пола при нагревании.

В качестве примера монтажа утеплителя возьмем наиболее наиболее распространенный листовой пенополистирол. Толщина листа зависит от теплопотерь помещения и нагрузки на систему отопления.

[stextbox id=’info’]Важно! Основное правило для теплоизоляции: при наибольшей тепловой нагрузке сопротивление слоя изоляции должно превышать суммарное сопротивление слоев над трубами теплоносителя (бетонной стяжки и чистового покрытия).[/stextbox]

Листы пенополистирола плотно укладываются на изоляционную пленку.

Монтаж трубы теплоносителя

Монтаж труб следует начинать с монтажа коллектора, от которого будет вестись разводка. Часть трубы, идущую к контуру, можно утеплить вспененным полипропиленом.

Трубы нужно крепить специальными клипсами, но не слишком жестко, учитывая температурное расширение.

Контуры укладывать по схеме с шагом, указанным в проекте. Часто для крепления трубопроводов используют арматурную сетку, которой покрывают утеплитель.

Укладка арматурной сетки

Проводится поверх трубопровода до устройства стяжки. Сетку аккуратно привязывают к трубопроводам хомутами.

Испытания контуров

Гидравлические испытания контуров проводятся перед устройством стяжки. Систему необходимо заполнить водой и проверить ее на герметичность. Гидравлические испытания трубопроводов проводят согласно требованиям СНиП.

Давление в системе следует поднять до 4–6 бар, а через сутки проверить протечки и снижение давления в системе.

Стяжка по маякам

Последовательность устройства стяжки теплого пола:

• Толщина слоя стяжки 20–30 мм. Разметку стяжки по маякам нужно начинать с отбивки горизонтали на стене помещения. Для этого лазерным лучом или водяным уровнем отмечают на стенах нужную высоту уровня стяжки.
• Закрутить в пол саморезы на пробках по уровню, отмеченному на стене. Верх шляпки самореза — верхняя точка профиля маяка. Аналогично выполнить установку следующего параллельного профиля маяка. Расстояние между профилями на 20 см меньше длины правила, которое используется для разравнивания смеси. Тщательно проверить правильность установки маяков перед заливкой.
• В емкости большого объема приготовить смесь для стяжки согласно инструкции на упаковке. Распределять смесь между маяками от середины помещения в обе стороны и разравнивать правилом, протягивая им по профилям маяка. Полное время схватывания стяжки — один месяц. После этого можно приступать к финишной отделке.

[stextbox id=’warning’]Советуем почитать: Способы выравнивания полов из бетона и дерева[/stextbox]

Особенности эксплуатации тёплых полов

Выполнение правил эксплуатации теплого водяного пола не требует усилий. Для долгой и надежной работы оборудования:

• запрещается без уведомления специалистов компании, которые устанавливали систему, менять что-либо в ее управлении;
• в начале эксплуатации не рекомендуется включать максимальный уровень нагрева — это может привести к появлению трещин в стяжке;
• нельзя допускать превышения температуры теплоносителя выше 45°C;
• учитывать при управлении температурную инерционность теплого пола, которая составляет примерно 6 часов;
• первый пуск следует проводить только с участием специалиста;
• пуск зимой следует производить постепенно. В первый день систему включают на 2 часа, на следующий день пол может работать на 30 минут дольше и т. д.

Внимание! При обнаружении неисправностей в системе, не пытайтесь устранять их самостоятельно. Обязательно пригласите специалиста!

[stextbox id=’warning’]Еще по теме: Дизайнерский пол для частного дома[/stextbox]

Полезные видео

Основные правила устройства водяных теплых полов, на что обращать внимание при монтаже:
[yvideo number=»0NSBDtjiyCc»]
Как сделать своими руками пошагово:
[yvideo number=»sS3ifyIKSwE»]
Еще один подробный урок по укладке труб теплого пола в реальном времени:
[yvideo number=»kB3mEk2oQ14″]
Водяной теплый пол, как правило, используют в больших помещениях. Определенные сложности с регулировкой температуры и монтажом схемы компенсируются экономичностью. Монтаж рекомендуем делать самостоятельно только при наличии опыта производства подобных работ.

Лучшие способы обогрева пристройки: варианты центрального отопления

Независимо от того, занимаетесь ли вы одноэтажной задней пристройкой, строите многоэтажную пристройку
или переделываете чердак, скорее всего, вы будете нацелены на создание уютной зоны с низкими счетами, которая дополнит остальную часть вашего дома. .

Выбор системы отопления, конечно же, важный, но не самостоятельный. Прежде чем сделать окончательный выбор, вам необходимо учесть энергоэффективность, состояние и мощность вашей текущей системы отопления, простоту установки, эксплуатационные расходы и многое другое.

Первые принципы

Ключевым первым шагом является уделение большого внимания деталям, когда речь идет о тепловых характеристиках ткани как новой постройки, так и существующего дома. Модернизация конструкции означает, что вы можете минимизировать любую дополнительную тепловую нагрузку и получить максимальную отдачу от своей установки.

Большинство домовладельцев будут стремиться к значительному превышению минимальных стандартов изоляции и герметичности, установленных в Части L1B Строительных норм. В конце концов, само собой разумеется, что чем лучше работает дополнение, тем меньшую дополнительную нагрузку на отопление помещения вы возлагаете на существующий котел (или другой источник тепла).К счастью, этого довольно легко добиться с помощью современных материалов и хорошего строителя.

Однако вместо того, чтобы рассматривать новую пристройку изолированно, стоит подумать и об остальной части вашего дома. Да, вы можете установить заднюю пристройку площадью 20 м2, изобилующую лучшей изоляцией, которую можно купить за деньги для стен, крыши и пола, а также новейшие тройные стекла.

Тонкопрофильная система UFH над полом от Wunda устанавливается в предварительно рифленые изоляционные панели в рамках работ по модернизации
существующего зимнего сада

Но будет ли это наилучшим образом использовать ваш бюджет, или было бы разумнее применить целостный подход и обновить части существующего дома?

Например, доведение изоляции чердака до современных стандартов может стоить всего несколько сотен фунтов.И это может не только удешевить обогрев всего дома, но и может даже помочь включить желаемые функции в вашу новую пристройку. Например, если вам нужны обширные стеклянные двери и большие потолочные светильники, вам может потребоваться компенсировать их влияние, повысив эффективность в другом месте.

Многие из нас расширяются, чтобы создать лучшую связь между домом и садом, и дизайн остекления будет важной частью уравнения энергоэффективности. Расширения, выходящие на юг, выиграют от повышения бесплатного тепла (так называемого солнечного излучения) в течение дня, но слишком много стекла на этом возвышении может привести к перегреву.

Работайте со своим архитектором и поставщиком окон / дверей, чтобы найти лучшие решения для вашего проекта. Вам нужно, например, двойное или тройное остекление, и будет ли целесообразно использовать солнцезащитное покрытие
?

Подробнее: Остекление и правила

Возможно, конструкция пристройки должна включать такие элементы, как свес крыши или соломенный край для защиты от сильного летнего солнца, при этом позволяя много солнечного тепла зимой, когда это больше всего необходимо.

Достаточно ли большой мой котел?

Какой бы качественной ни была ваша новая пристройка и какую бы изоляцию вы не планировали в нее вложить, вы не сможете избежать того факта, что вы увеличите общую площадь жилого помещения, которое необходимо отапливать. Итак, один из ключевых вопросов, на который вам нужно будет ответить, — достаточно ли мощности вашего существующего котла, чтобы справиться с этим.

Как показывает практика, если у вас достаточно современный бойлер, а пристройка небольшая, то все должно быть в порядке.Но многие проекты предполагают создание значительного количества дополнительной площади — особенно в Англии, где недавние изменения разрешенных прав на застройку означают (при условии, что они соответствуют определенным критериям) вы можете добавить 8-метровую заднюю пристройку к отдельно стоящему дому без необходимости делать официальное заявление на планирование. Таким образом, в большинстве случаев потребность в тепле возрастет, за возможным исключением крупных экологических модернизаций (подробнее об этом см. Стр. 68).

Система теплых полов LoPro Max от Nu-Heat обеспечивает высокую тепловую мощность до 120 Вт / м2 в тонком профиле — обычно требуется всего 22 мм для наращивания высоты

Одна часть уравнения, которой иногда пренебрегают на этапе проектирования, — это горячее водоснабжение (ГВС).Если ваши планы включают, например, создание дополнительной ванной комнаты, это может быть триггером, который указывает, что новый бойлер (и, возможно, новый водонагреватель) необходим для подачи достаточного количества горячей воды и нужного давления.

Итак, всегда полезно нанять профессионального инженера-теплотехника, который определит ваши требования. Они смогут рассчитать точную потребность в обогреве всего дома и отдельных комнат, а также потребности вашего домохозяйства в ГВС и сообщат вам, требуются ли какие-либо обновления.Стандартная замена котла может стоить около 2500 фунтов стерлингов, включая установку (помимо любых новых сантехнических работ для самой пристройки).

Одно обновление, которое всегда стоит делать, — это изоляция всех доступных систем отопления и горячего водоснабжения — как существующих трубопроводов, так и новых участков пристройки. Это недорогая работа, которая может сэкономить около 20 фунтов стерлингов в год на счетах за электроэнергию.

Могу ли я перейти на возобновляемые источники энергии?

Экологичность — серьезная мотивация для выполнения крупного проекта реконструкции и расширения.Если вы полностью выпотрошите дом и модернизируете его с учетом экологических требований, это откроет двери для таких технологий, как тепловые насосы с воздушным источником тепла (ASHP). Но это выходит далеко за рамки большинства расширений, поэтому может не соответствовать соотношению цены и качества.

«Мы поставляем тепловые насосы, а также системы подогрева полов (UFH), и мы действительно говорим с домовладельцами, которые хотят отказаться от традиционного котла, но мы всегда говорим с ними, чтобы понять, почему они хотят это сделать», — говорит Джо Снелл, старший менеджер по развитию бизнеса в Nu-Heat.

Инфракрасный излучатель Vetro Stone Luxury от Frontline Bathrooms отделан натуральным травертином и доступен с дополнительной вешалкой для полотенец из нержавеющей стали — идеально подходит для ванной комнаты или в качестве дополнения к кухне

«ASHP отлично подходит для правильной ситуации, которая, как правило, представляет собой хорошо изолированное здание вдали от магистральной газовой сети, где вы сравниваете возобновляемые источники энергии с нефтью или сжиженным нефтяным газом, но, возможно, это не лучший вариант для расширения».

Подробнее: Отопительные изделия

Одна из проблем заключается в том, что тепловые насосы работают при более низкой температуре подачи, чем котлы.Это почти наверняка будет слишком мало для существующей установки радиатора, поэтому вам придется переключиться на UFH или радиаторы увеличенного размера по всему дому, что приведет к еще большим затратам и сбоям. Также сложно привести некоторые старые объекты недвижимости, такие как здания, внесенные в список памятников архитектуры, до уровня изоляции, требуемого ASHP.

«Если вы хотите использовать радиаторы, а их сложно изолировать, мы бы не рекомендовали тепловой насос», — говорит Джо.

Радиаторы или теплые полы?

Справедливо сказать, что в наши дни UFH на водной основе — это выбор номер один для самостоятельных строителей и домовладельцев.Это во многом благодаря удобству и равномерности тепла, которое он обеспечивает, и тому факту, что он освобождает драгоценное пространство на стене для мебели, хранения и демонстрации произведений искусства.

Plus при использовании в паре с газовым котлом на 25% эффективнее радиаторов (что будет отражено в ваших счетах за электроэнергию). Но оба варианта по-прежнему имеют место.

«Все больше и больше людей спрашивают нас о полах с подогревом для крупных проектов расширения, особенно для кухонь открытой планировки», — говорит Джо.UFH превращает всю поверхность пола (плитку, деревянную конструкцию и т. Д.) В гигантский низкотемпературный излучатель тепла, создавая равномерное тепло
, идеально подходящее для такой большой зоны.

«Он устраняет горячие и холодные точки, которые возникают при большом расстоянии между радиаторами», — объясняет Джо.

Если ваш котел нуждается в модернизации, чтобы справиться с дополнительными нагрузками, рассмотрите возможность перехода на систему с интеллектуальным управлением нагревом, например Worcester’s Wave, чтобы максимизировать производительность

Если вам интересно, насколько легко использовать UFH в пристройке и радиаторы в остальной части дома, это не может быть проще.«Все, что нужно, — это разделить основные части котла так, чтобы один контур шел к радиаторам, а другой — к подогреву пола», — говорит Джо. «Таким образом, UFH сможет самостоятельно запросить необходимое тепло».

Большой запрет — объединение двух систем в одной комнате: полы с подогревом обеспечивают мягкое всестороннее лучистое тепло и предназначены для работы в течение длительного низкотемпературного цикла. Так что нет смысла нарушать это быстродействующей конвекцией тепла.

Одна область, заслуживающая особого внимания, — это соединение старого и нового в пристройке открытой планировки.«Пристройка, вероятно, будет иметь бетонную плиту с 80-100 мм изоляцией внизу для предотвращения потерь тепла, — говорит Джо, — в то время как существующее здание может иметь подвесной деревянный пол или покрытие может быть бетонным над землей».

Чтобы получить наилучшие результаты от UFH, вам нужно добиться определенной стабильности, и не только в отношении уровней готового пола. «Подвесной деревянный пол будет иметь теплопотери около 45%, поэтому вам обязательно понадобится изоляция между балками», — говорит Джо.

«Но старый твердый пол, вероятно, будет иметь только 6–10% теплопотерь, поэтому вам не придется выкапывать
из прочной бетонной плиты.Фактически, в Строительном регламенте есть пункт, в котором говорится именно об этом — потому что затраты на это никогда не будут окупаться за счет экономии энергии ».

Недавнее распространение высококачественных низкопрофильных систем, таких как Uponor Minitec и Nu-Heat LoPro, означает, что вы можете использовать одну и ту же настройку как в новых, так и в старых частях зоны открытой планировки, не теряя при этом ценные площади между этажами. -высота потолка. Такая система, которая, вероятно, будет стоить около 40-65 фунтов стерлингов за установленный м2, также может иметь смысл для переоборудования чердаков с приличной высотой.

С учетом всего сказанного, у радиаторов есть еще много преимуществ. Нет сомнений в том, что они дешевле в установке, чем, например, UFH, и их стоимость составляет всего 175 фунтов стерлингов за стандартный (установленный) радиатор, в зависимости от оплаты труда в вашем районе. В главном доме,
, обычно будет немного меньше проблем, поскольку дополнительные обогреватели могут быть подключены к существующему контуру, вместо того, чтобы требовать отдельного контура.

Также существует на тонны больше вариантов дизайна, включая современные вертикальные стили, которые легче вписываются в некоторые пристройки (например, между рядами застекленных дверей), чем горизонтальные модели. Некоторые современные образцы даже можно считать произведениями искусства.

И с практической точки зрения, вам может быть полезно установить полотенцесушитель на кухне или в ванной комнате. Но эксплуатационные расходы на радиатор выше, и вы не получите преимуществ UFH в плане экономии места и комфорта.

Конечно, какую бы настройку вы ни выбрали, она будет работать эффективно только в сочетании с правильными элементами управления.Даже простой программируемый термостат (который вам потребуется установить как часть современной системы) может сэкономить 40% по сравнению с неконтролируемым нагревом.

Новейшие интеллектуальные технологии могут повысить уровень эффективности, не говоря уже о добавлении реального удобства, особенно для расширений и других зонированных настроек.

Земляные тепловые насосы | Центр устойчивой энергетики

Всего на 2 метра ниже поверхности температура земли является довольно постоянной 11-12 ° C.Мы можем уловить это тепло и использовать его в качестве надежного возобновляемого источника тепла для работы систем центрального отопления в наших домах

Почва, глина и камни, найденные на глубине 2 м под землей, могут не казаться теплыми на ощупь, но тепла там достаточно — поглощается в первую очередь от солнца — для использования тепловыми насосами, использующими грунтовые источники, и для выпуска в дома и другие здания. Это делается с помощью подземной сети заполненных жидкостью труб, соединенных с компрессором и насосным агрегатом.

Если вы думаете об установке геотермального теплового насоса, определенно стоит знать, как он работает.Наиболее отличительной особенностью является трубопровод, обычно около 100 м, который заглублен в петли в траншеях (фото ниже) или в одной или нескольких вертикальных скважинах. После того, как трубопровод будет закопан, поверхность земли может снова превратиться в поле, сад, дорогу и т. Д., И вы даже не узнаете, что это было там.

Жидкость — обычно вода с антифризом — прокачивается по трубопроводу и поглощает тепло земли. Компрессор в основном блоке теплового насоса немного повышает температуру этой жидкости, а теплообменник передает тепло в отдельный объем воды, который циркулирует вокруг системы центрального отопления.Охлажденная вода перекачивается обратно в заглубленный трубопровод, и цикл начинается снова.

Вся система приводится в действие электричеством, поэтому, если он не исходит от возобновляемого источника, такого как ветряная турбина или солнечная панель, тепловой насос с грунтовым источником по-прежнему генерирует выбросы углерода, хотя и меньше, чем те, которые связаны с традиционными типами отопления и нет выбросов на месте.

Для более подробного объяснения того, как работают тепловые насосы, посмотрите это видео. Мы сделали это несколько лет назад, но он до сих пор набирает много просмотров — по последним подсчетам, более 25000!

Подходит ли моя недвижимость?

Если вы подумываете о тепловом насосе, очень важно убедиться, что ваш дом хорошо изолирован, поскольку тепловые насосы лучше всего работают в зданиях, которым требуется мало энергии для поддержания температуры после ее достижения.

Тепловые насосы работают тем эффективнее, чем меньше разница температур между коллекторами (трубами в земле) и излучателями (системой распределения тепла). Следовательно, тепловые насосы производят тепло при более низкой температуре, чем обычная система центрального отопления, и поэтому для распределения тепла требуется большая площадь. Идеально подходят полы с подогревом, но также можно использовать большие радиаторы для тепловых насосов. Тепловые насосы также работают более эффективно, когда в системе возникают постепенные, а не внезапные изменения температуры, и поэтому их необходимо регулировать иначе, чем в традиционных системах центрального отопления.

КПД теплового насоса рассчитывается с помощью коэффициента, называемого «КПД» (CoP). Так, например, если ваш тепловой насос производит 4 единицы (кВт) тепла на каждую 1 единицу (кВт) используемой электроэнергии, CoP будет 4. CoP зависит от таких факторов, как правильный размер системы, тип система распределения тепла, энергоэффективность собственности, температура грунта и требуемая температура в помещении. Поскольку тепловой насос не всегда будет работать с максимальной эффективностью, указанная CoP всегда будет выше, чем фактическая эффективность системы в течение года.

Типичный бытовой насос размером с большой холодильник, и вы можете установить его в пристройке или подвале. Желательно размещать его рядом с коллекторами. Хороший установщик проследит за правильностью размеров теплового насоса, коллектора и системы распределения тепла. Недостаточный или завышенный размер компонентов приведет к снижению эффективности и может привести к чрезмерным расходам, промерзшей земле или плохо отапливаемому дому. Убедитесь, что и ваши продукты, и установщик зарегистрированы в схеме сертификации Microgeneration (MCS), и в идеале найдите установщика, который является членом схемы Кодекса потребителей возобновляемой энергии.Мы рекомендуем получить не менее трех котировок для сравнения.

Затраты и экономия

Установка типичной системы стоит около 10 000–18 000 фунтов стерлингов, причем стоимость значительно варьируется в зависимости от размера системы и требуемых дополнительных работ (например, установка полов с подогревом). Тип топлива, которое вы заменяете, будет определять, сколько вы сэкономите, как и CoP системы. На основе отдельно стоящего дома с 4 спальнями потенциальная годовая экономия составляет (данные Energy Saving Trust):

Первоначальные капитальные затраты будут компенсированы этими уменьшенными счетами за топливо, и потребность в обслуживании или техническом обслуживании незначительна (см. вставку).Большая часть энергии, которую вы используете для отопления, будет поступать из земли, поэтому вы будете меньше подвержены колебаниям рыночных цен и будете иметь надежное энергоснабжение для своего дома. Более того, после того, как вы установили тепловой насос, вы будете иметь право на выплаты в размере от 2405 до 2830 фунтов стерлингов в год в рамках программы вознаграждения за возобновляемое тепло.

Если вы используете какую-либо форму производства электроэнергии из возобновляемых источников, эксплуатационные расходы будут ниже, особенно с ветряной турбиной, поскольку зимой, когда вам потребуется отопление, будет больше выработки, чем солнечные панели, которые производят больше энергии летом.Тем не менее, появление постоянно улучшающихся вариантов аккумуляторов означает, что теперь есть возможность хранить эту генерируемую электроэнергию для использования в более поздний момент для питания теплового насоса в то время, когда солнечные панели или ветряная турбина не вырабатывают. Несмотря на то, что существует первоначальная стоимость, это может значительно снизить (а в некоторых случаях и полностью исключить) эксплуатационные расходы теплового насоса и значительно улучшить воздействие дома на окружающую среду.

Техническое обслуживание

Поскольку система закрыта и герметично закрыта (воздухонепроницаема), требуется минимальное техническое обслуживание.Рекомендуется проводить ежегодное обслуживание насоса, и вы должны попросить своего установщика показать вам, как отрегулировать элементы управления, и предоставить вам руководство. Тепловые насосы служат около 20 лет, а наземные коллекторы, как ожидается, прослужат 70 лет, поэтому замена почти не требуется. Если что-то пойдет не так, например, утечка хладагента, вам потребуется инженер с сертификатом F Gas.

Полезные веб-сайты

Схема сертификации Microgeneration: www.microgenerationcertification.org
Кодекс потребителей возобновляемых источников энергии: www.recc.org.uk
Ассоциация наземных тепловых насосов: www.gshp.org.uk
Ассоциация тепловых насосов: www.heatpumps.org.uk

Схема Better Energy Homes

Схема Better Energy Homes предоставляет домовладельцам субсидии на улучшение энергоснабжения.
эффективность в своих домах. Арендодатели и владельцы более чем одного объекта недвижимости могут
также подайте заявку на получение гранта по данной схеме. Если вы ранее пользовались
грант по схеме, вы можете повторно подать заявку, чтобы получить дополнительную работу.Лучше
Схема Energy Homes находится в ведении Управления устойчивой энергетики
Ирландия (SEAI).

Правила

Вы можете получить грант или следующие энергосберегающие и возобновляемые источники энергии.
решений:

• Изоляция чердака
• Изоляция стен — включая пустотелую стену, внутреннюю сухую облицовку и внешнюю
  изоляция
• Модернизация системы управления отоплением
• Гелиотермические решения
• Системы с тепловым насосом
• Рейтинг энергопотребления здания (BER) после проведения энергосберегающих работ
  (вы должны получить этот BER, чтобы претендовать на грант)

Посмотреть приложение
Руководство (pdf) для технических спецификаций, а также информацию о
страхование, контракты, проверки, лимиты грантов и как подать заявку.Ваш
подрядчик (и) должен выполнять работы в соответствии со стандартами, изложенными в
подрядчик
Свод правил и технические характеристики (pdf).

SEAI публикует подробную информацию
о схеме Better Energy Homes.

Как пройти

Перед покупкой материалов или началом любых
грантовая работа. Если вы уже начали работу, вы не будете иметь права
на грант. После утверждения у вас будет 6 месяцев на выполнение работ и подачу претензии.
грант.

Чтобы претендовать на грант, вы должны:

• Быть владельцем дома, построенного до 2006 года для утепления и отопления.
  системы управления
• Быть владельцем дома, построенного до 2011 года для теплового насоса и солнечной энергии.
  тепловые гранты
• Используйте подрядчика из SEAI’s
  зарегистрированный список
• Используйте новые материалы и изделия
• Выполнять работы в соответствии с требуемыми стандартами
• Выполнить BER после работы завершены
• Используйте оценщик BER из
  Национальный регистр SEAI

Вы не можете получить грант, если:

• Мероприятия не соответствуют требуемым нормам
• Соответствующая мера (работа по дому) уже стимулирована
  по другой грантовой программе

Как узнать, выиграет ли ваш дом от энергосберегающих работ

Вы можете получить рейтинг энергопотребления здания (BER) до начала любых работ.А
Оценщик BER оценит энергопотребление вашего дома и даст вам совет
отчет, который поможет определить области, которые можно улучшить, чтобы увеличить
энергоэффективность вашего дома.

Разрешение на строительство

В общем, планирование не требуется
разрешение на большинство работ, выполняемых по этой схеме, хотя вы можете
требуется для внешнего утепления стен. Это зависит от того, подходит ли изоляция
повлияет на внешний вид здания или на то,
охраняемая конструкция.Свяжитесь с вашим местным
полномочия проверить, нужно ли вам разрешение на строительство.

Выбор подрядчика

Перед выбором подрядчика из числа зарегистрированных
список, SEAI рекомендует вам:

• Спросите друзей, родственников и соседей, которые недавно строили работы,
  за советом и рекомендациями по подрядчикам
• Получите количество предложений и сравните предложения
• Запрос и проверка рекомендаций исполнителя
• Оформить отношения с выбранным вами подрядчиком, составив
  договор с подробным описанием необходимых работ, цен, сроков, условий оплаты
  и гарантии

Безопасное выполнение работы

В соответствии с Правилами, регулирующими безопасность, здоровье и благополучие на работе,
домовладельцы должны гарантировать, что строительные работы в их доме выполняются
грамотные люди.Подробнее, включая руководство
для домовладельцев (pdf) и некоторых Часто
Задаваемые вопросы на веб-сайте Управления здравоохранения и безопасности.

Тарифы

Гранты выплачиваются после того, как работа будет завершена и вы оплатите свой
подрядчик.

Заявки получены от конкретных
оффшорные острова имеют право на дополнительную грантовую поддержку в размере 50%.

Если стоимость работ (с учетом НДС) меньше
чем максимальная сумма гранта, вы получите грант на фактическую стоимость
Работа.

Бонусов: Бонус 300 евро выплачивается, когда у вас есть
выполнено 3 квалификационных мероприятия, и еще 100 евро оплачиваются по завершении
4-го такта. Учитывается полная история грантов вашего дома.
при расчете срока выплаты бонуса. BER не считается мерой, когда
расчет права на получение бонуса.

В следующей таблице показаны максимальные уровни гранта и бонусов.
подлежит оплате за дополнительные меры.

Как поступить

Вы можете подать заявку
онлайн или по почте.Если вы подаете заявку по почте, вам следует связаться с SEAI, чтобы получить
форму заявки или загрузите приложение
форму и отправьте ее обратно в SEAI — см. «Где подать заявку» ниже. Тебе нужно
номер MPRN из вашего счета за электроэнергию и имя вашего зарегистрированного в SEAI
подрядчик.

Онлайн-заявки получают немедленный ответ. Почтовые заявки должны
получите ответ в течении 5 рабочих дней.

SEAI издает подробное руководство
чтобы помочь с вашим приложением (pdf).

Ремонт, если вы арендуете частную квартиру

Ваш домовладелец несет ответственность за основной ремонт вашего дома, если вы арендуете его в частном порядке.Сюда входят:

• структура собственности, например стены, крыша, окна и двери
• раковины, ванны, унитазы
• трубы и электропроводка
• отопление и горячая вода, например котел
• безопасность газовых и электрических приборов

Вы несете ответственность за мелкий ремонт, например замену предохранителей и лампочек. Вам также придется починить все, что вы повредили. Вы не несете ответственности за устранение повреждений, причиненных другими людьми, например, вандализма.

Если в вашем доме сыро, арендодатель не несет ответственности. Это зависит от того, что это за сырость и чем она вызвана. Подробнее о проблемах с сыростью.

Вашему арендодателю, возможно, придется внести разумные изменения в недвижимость — например, если у вас есть инвалидность и вам нужны поручни, чтобы помочь вам подняться наверх. Узнайте, как попросить разумную корректировку, если у вас есть инвалидность.

Ваш арендодатель также должен делать все, что указано в его договоре аренды.

Обратитесь в ближайший совет для граждан, если вы не знаете, какой ремонт должен сделать домовладелец.

Если ваш дом небезопасен для проживания в

Если ваш дом небезопасен для проживания, он может быть «непригодным для проживания людей», включая общие части здания, такие как вестибюли и лестницы.

Ваш домовладелец должен убедиться, что ваш дом пригоден для проживания людей. Это относится к большинству типов аренды — если ваш домовладелец этого не делает, обратитесь в ближайший к вам совет для граждан.

Ваш дом может быть непригоден для проживания людей, если, например:

• Серьезная проблема с сыростью или плесенью

• становится слишком жарко или холодно

• в нем проживает слишком много людей

• он заражен такими вредителями, как крысы или тараканы

• нет безопасного водоснабжения

Неважно, возникла ли проблема в начале аренды или возникла позже.

Ваш домовладелец не обязан проверять, подходит ли ваш дом для проживания людей, если проблема вызвана вами по:

• не ухаживают за домом должным образом — например, не используют вытяжной вентилятор после душа

• делает что-то необоснованное — например, оставляя горящие свечи, когда вы выходите на улицу

Если вы не уверены, подходит ли ваш дом для проживания людей, обратитесь в ближайший к вам совет для граждан.

Обращение к домовладельцу на ремонт

Напишите арендодателю, как только заметите проблему.Вы можете понести ответственность, если станет хуже. Лучше всего изложить его в письменной форме — отправить арендодателю, а копию оставить себе.

Если агент по аренде управляет недвижимостью вашего арендодателя, напишите ему, и они должны поговорить с вашим арендодателем. Агент по аренде будет нести ответственность за то, чтобы ваш домовладелец сделал ремонт.

Если ваш домовладелец несет ответственность за ремонт, он должен сделать их в «разумные» сроки. Что считается разумным, зависит от проблемы.Например, сломанный котел нужно ремонтировать раньше, чем протекающий кран.

Получение доказательств

Вы должны получить свидетельство проблемы, например:

• фотографий повреждений, особенно если проблема со временем усугубляется

• любые письма, текстовые сообщения, электронные письма или заметки о любых разговорах между вами и вашим арендодателем или агентом по сдаче жилья

• квитанции о замене поврежденного товара

• писем от терапевта, если вы заболели из-за проблемы
• копия вашего договора аренды

Сохраните все доказательства, которые у вас есть — они могут понадобиться позже, если вам нужно будет предпринять дальнейшие действия для ремонта.

Узнайте больше о том, как действовать, если арендодатель не занимается ремонтом.

Если это не чрезвычайная ситуация, арендодатель должен уведомить вас в письменной форме не менее чем за 24 часа, если он хочет посетить ваш дом, чтобы увидеть повреждения или произвести ремонт.

Если ваш домовладелец не делает ремонт

Продолжайте платить за аренду. Если вы этого не сделаете, у вас будет задолженность по аренде, и ваш домовладелец может попытаться выселить вас.

Вы можете пожаловаться на своего арендодателя или на своего агента по аренде, если он не сделает ремонт.

Если проблема влияет на ваше здоровье или безопасность

Вы можете сообщить арендодателю в отдел гигиены окружающей среды местного совета, если ваш дом находится в плохом состоянии.

Вы должны сделать это, если ваш дом небезопасен или вызывает у вас заболевание. Это может быть, например, из-за:

• утечка газа
• сломанная ступенька
• плесень или влажная
• мыши или тараканы

Вам нужно будет отправить подробную информацию о проблеме в письменном виде, например, когда проблема возникла.

Контактные данные местного совета можно найти на сайте GOV.UK.

Ваш домовладелец может попытаться выселить вас, если вы пожалуетесь. Если у вас есть гарантированная краткосрочная аренда, которая началась после 1 октября 2015 года, у вас может быть больше защиты от выселения. Узнайте, что делать, если домовладелец пытается выселить вас после того, как вы подали жалобу.

Специалист по гигиене окружающей среды осмотрит ваш дом и прикажет домовладельцу произвести ремонт, если он сочтет это вредным для вашего здоровья или безопасности.Сохраните доказательства того, что они говорят, или любой отчет, который они пишут.

Если окажется, что ваш дом непригоден для проживания, возможно, вам потребуется найти новое место для проживания. Узнайте больше о том, какую помощь вы можете получить в случае выселения.

Ваш совет должен незамедлительно связаться с вами, если проблема серьезная или если кто-то в вашем доме очень молод, болен или пожилой.

Если совет не предпринимает никаких действий или действует недостаточно быстро, вы можете попросить его еще раз пересмотреть свое решение — например, если у вас есть доказательства того, что проблема хуже, чем они думали.

Если вы все еще недовольны решением вашего совета, вы можете пожаловаться. Обратитесь в местный совет и спросите, как можно подать жалобу.

Если арендодатель по-прежнему не решает проблему, обратитесь в ближайшую Службу поддержки граждан.

налоговых вычетов за энергосбережение в домашних условиях во Франции (crédit d’impot développement длительного пользования)

1. Ma Prime Renov
2. Замена котла
3. Изоляция крыши
4. Беспроцентный эко-заем
5. Эко-ипотека / ссуды
6. Снижение ставок / помощь местного совета
7. Гранты на благоустройство дома

и.Что такое MaPrimeRénov?

До конца 2019 года основной формой финансовой помощи для энергосбережения в домах был налоговый кредит под названием Crédit d’Impôt de la Transition Énergétique — CITE.

С 2019 года этот налоговый кредит постепенно отменяется, и его заменяет система грантов под названием MaPrimeRénov. Он также известен как prime de transition énergétique .

Одним из основных изменений является то, что субсидия выплачивается по окончании работ, а не позднее после подачи вашей налоговой декларации.Также возможно получение промежуточных промежуточных платежей.

ii. Соответствующие критериям лица

• Домовладельцы — при условии, что недвижимость является их основным местом жительства и была построена более двух лет назад. Вторые дома не имеют права.

• Арендодатели — которые должны сдать недвижимость в качестве основного места жительства на срок не менее 5 лет не позднее, чем через 6 месяцев с момента получения гранта, без увеличения арендной платы существующему арендатору в результате работ.Арендодателям также необходимо рассмотреть возможность получения альтернативных грантов в рамках схемы грантов Habiter Mieux / Habiter Serein .

• Недвижимость в совместном владении — Также имеют право владельцы, проживающие в собственности в совместном владении ( Co-Owners, ), где грант предоставляется через управляющих агентов, синдикат , . Помощь предоставляется независимо от финансового положения совладельцев, как арендаторов, так и домовладельцев.Чтобы иметь право на участие, совладельцы должны будут выполнить работы, которые обеспечат экономию энергии не менее 35%, и они должны в основном состоять из основных жилых домов (минимум 75%).

Тем не менее, для индивидуальных домохозяйств и домовладельцев, хотя субсидия является универсальной, уровень субсидии и приемлемые работы зависят от дохода домохозяйства и достигнутого повышения энергоэффективности. Неизбежно, приоритет отдается лицам с низким доходом, живущим в объектах недвижимости с низкими показателями энергоэффективности.

Создано четыре потолка дохода, каждому из которых присвоена цветовая кодировка:

• MaPrimeRénov — Синий
• MaPrimeRénov — Желтый
• MaPrimeRénov — Фиолетовый
• MaPrimeRénov — Розовый

Существуют разные потолки дохода для Иль-де-Франс и остальной части страны. Проверка дохода — это ваш Revenu fiscal de référence (RFR) , как указано в вашем уведомлении о подоходном налоге.

Пороговые значения дохода и доступный пакет одинаковы как для арендодателей, так и для арендодателей.

Таблица: максимальные потолки дохода — Иль-де-Франс

Таблица: Максимальные потолки дохода — регионы

iv.Допущенные работы

Список приемлемых работ и уровней грантов показан в таблицах ниже.

Вообще говоря, грант предусматривает помощь в проведении работ по утеплению, отоплению и вентиляции. Также существует финансовая поддержка энергоаудита, который во многих случаях будет обязательным.

В дополнение к грантам на отдельные виды работ, существуют также дополнительные суммы, позволяющие отдавать предпочтение объектам недвижимости с низким рейтингом энергопотребления и поощрять других к принятию глобального подхода к энергоэффективности.

Эта дополнительная поддержка:

• грант ( Bonus sortie de passoire ), когда работа позволяет вывести жилище из рейтинга энергоэффективности F или G;
• грант ( бонус Bâtiment Basse Consomtivation ) для тех, кто достиг рейтинга энергоэффективности B или A.

Домохозяйства также могут получить грант в размере 150 евро, если их сопровождает профессионал ( Assistance à maîtrise d’ouvrage ), который не должен быть сотрудником компании, выполняющей работы.

Установка должна соответствовать указанным стандартам производительности , поэтому важно обсудить эти стандарты с вашим установщиком, чтобы убедиться, что работы соответствуют нормам.

Установка теплоизоляции на чердаке с целью создания нового жилого помещения не дает права на налоговый кредит.

v. Уровни грантов

Максимальная общая сумма гранта составляет 20 000 евро на 5-летний период.

Соответственно, в таблице ниже показаны суммы, доступные для каждого типа домохозяйства как для гранта MaPrimeRénov , так и для гранта ЦВЕ, хотя уровень гранта ЦВЕ действительно различается, поэтому указанные суммы являются ориентировочными.

Ни в коем случае сумма грантов не может превышать 90% стоимости работ, и для многих домохозяйств фактический уровень поддержки будет ниже.

Помимо этих договоренностей, домохозяйства со скромным доходом, чьи дома нуждаются в капитальном ремонте, могут получить доступ к системе субсидий на улучшение жилищных условий, подробную информацию о которой вы можете найти в разделе «Пособия на благоустройство дома». Арендодатели также имеют право.

Тем «синим» или «желтым» домохозяйствам, которые рассматривают возможность ремонта своей собственности, включая существенные работы по повышению энергоэффективности, следует рассмотреть возможность подачи заявки на грант на улучшение дома, а не на грант MaPrimeRénov .

Цифры ниже относятся только к индивидуальным домам; отдельные правила применяются для совместной собственности. Владельцы должны связаться со своим синдикатом для обсуждения.

Таблица: уровень гранта — Blue Household

Таблица: уровень гранта — желтый дом

Таблица: уровень гранта — Violet Household

Таблица: уровень гранта — розовое домохозяйство

vi.Зарегистрированный строитель

Проект должен быть реализован полностью зарегистрированным застройщиком.

Эти компании также должны иметь квалификационный знак RGE — Reconnu Garant de l’Environnement . Это самое главное.

Из-за нехватки строителей с этой квалификацией правительство согласилось, что в течение двух лет, начиная с января 2021 года, строители без статуса могут подавать заявки на это на проектной основе, называемой квалификацией -chantier , до максимальной из трех проектов на застройщика, но которые должны применяться для каждого проекта.

Ни в коем случае вы не имеете права на налоговую льготу, если вы приобрели материалы самостоятельно или выполнили монтажные работы.

vii. Процедура подачи заявки

Вы можете подать заявку on-line по телефону:

MaPrimeRénov

NB: по сайту непросто ориентироваться, и есть проблемы в работе (ноябрь 2020 г.).

Руководство (на французском языке) о том, как открыть счет и подать онлайн-заявку, можно найти по адресу: Guide MaPrimeRénov .

Вам будет лучше всего посоветовать обратиться в местную общественную бесплатную консультационную службу по ремонту, FAIRE . Действительно, если вы планируете крупные работы, вам потребуется профессиональная поддержка.

В рамках этого процесса вам, вероятно, потребуется провести энергоаудит.

Отдельно, на основе проверки нуждаемости, можно получить 100% финансовую помощь для замены жидкого или газового котла на устойчивую форму отопления, такую ​​как тепловой насос или конденсационный котел, дровяная горелка или солнечное отопление. .Помощь включает стоимость рабочей силы.

ОБНОВЛЕНИЕ Апрель 2021 г. — Эта схема постепенно отменяется с июля 2021 г. Мы обновим страницу в должное время.

Помощь была предоставлена ​​в рамках программы под названием Coup de pouce économies d’énergie , запущенной в 2017 году и ныне известной как prime à la conversion chaudière .

Инициатива осуществляется в партнерстве с несколькими партнерами из частного сектора, например, EDF, Engie, Energie Solidarité и Total, посредством использования сертификатов экономики .

Как и в случае со всеми работами по энергосбережению, будьте осторожны с обращениями по телефону или через Интернет от компаний, которые, кажется, предлагают работы за ничтожную сумму, особенно с использованием сертификатов d’économies d’énergie .

Чтобы иметь право на максимальную поддержку, пороговые значения дохода зависят от размера домохозяйства. В Иль-де-Франс максимальный предел качества составляет 35 510 евро на пару и 26 923 евро в провинции. Выше этих уровней предоставляется поддержка до 2500 евро, меньше для дровяной печи.

Эта помощь доступна вместе с другими формами поддержки, которые можно проиллюстрировать ниже:

Супружеская пара, имеющая годовой доход 26 000 евро, решает заменить свой масляный котел тепловым насосом стоимостью 12 000 евро, из которых 2 000 евро — это оплата труда.

Они будут иметь право на получение 4000 евро по программе prime à la conversion des chaudières , а также почти 4000 евро от агентства по обновлению жилья Anah по программе Habiter Mieux и около 1200 евро налогового кредита по CITE, см. Выше. .

Таким образом, у пары остается около 2800 евро на финансирование, но они могут получить беспроцентную ссуду для покрытия расходов.

Администрирование программы возьмут на себя партнеры, которые эффективно конкурируют за ваш бизнес. Таким образом, можно рассмотреть несколько предложений от разных поставщиков, хотя не все предложения будут доступны во всех регионах.

В рамках программы Coup de pouce можно также получить поддержку для изоляции кровельного пространства и пола на основе проверки нуждаемости.

Процесс сложный, рекомендуется консультация FAIRE.

Также предоставляется помощь в рамках упомянутой выше программы Coup de pouce économies d’énergie для помощи в утеплении кровли с теми же максимальными порогами дохода, которые применяются.

Помощь предоставляется из расчета за квадратный метр в зависимости от дохода.

Еще раз подойдите к FAIRE

То же самое предостережение по телефону и онлайн-предложениям с использованием упомянутого выше сертификата Certificats d’économies d’énergie для котлов в равной степени относится и к изоляции крыши.

Вы можете прочитать нашу статью о помощи CEE для теплоизоляции крыши на сайте Free Roof Insulation to your French Home .

ОБНОВЛЕНИЕ Апрель 2021 г. — Эта схема значительно сокращается с июля 2021 г. Мы обновим страницу в свое время.

Имеется беспроцентная ссуда ( l’éco-prêt à taux zéro ) на оплату работ по энергосбережению в доме и установке септика.

Проверка наличия ресурсов при определении права на ссуду не проводится.

Право на участие имеют как собственники-арендаторы, так и арендодатели, хотя недвижимость должна использоваться в качестве основного места жительства. Если недвижимость не использовалась в качестве основного места жительства, это условие должно быть выполнено в течение шести месяцев после завершения работ.

Срок ссуды обычно составляет 10 лет, но может достигать 15 лет, если предпринимаются как минимум три элемента работы.

Соответствующие критериям работы включают изоляцию чердаков и стен, двойное остекление, отопление помещений, а также обновление системы септика.

Для получения ссуды должно быть выполнено одно из трех условий, в зависимости от типа и возраста собственности.

Вы должны либо:

• Достигните минимального уровня стандарта энергоэффективности, называемого performance énergétique globale ; или
• Провести установку системы септика; или
• Выполнение работ по подключению в рамках программы реновации жилья на территории.

Минимальный уровень энергоэффективности должен быть либо для достижения годового потребления энергии менее 331 кВтч / м2, либо для повышения энергоэффективности не менее чем на 35%.

С 1 марта 2019 года отпала необходимость выполнять как минимум два элемента работ, которые назывались «букетом букетов ».

Сумма кредита составляет до 15 000 евро на один элемент работ (7 000 евро на двойное остекление), 25 000 евро на два элемента энергосбережения и до 30 000 евро на три и более. Только за септик стоит до 10 000 евро, но эта сумма должна быть включена в максимальную сумму, равную 30 000 евро.

Соответствующие критериям объекты недвижимости — это объекты, построенные до 1 января 1990 года.

Если недвижимость была построена после 1948 года, вам необходимо будет провести исследование энергоэффективности вашей собственности.

Вам следует обратиться в FAIRE или, в качестве альтернативы, напрямую в свой банк, который занимается выдачей ссуд.

Вы должны будете использовать зарегистрированного застройщика, поэтому проекты DIY не принимаются. Строитель также должен иметь квалификационный знак RGE — Reconnu Garant de l’Environnement .

У вас есть три года на завершение работ после получения согласия на ссуду.

Есть ипотечные или необеспеченные ссуды, доступные через крупные банки для работ по энергосбережению дома.

Общий термин, используемый для ссуд: l’éco prêt , хотя у банков также есть свои особые условия.

Это финансирование не подлежит проверке ресурсов, хотя банк желает удостовериться, что вы кредитоспособны.

Вам также обычно требуется иметь особую форму сберегательного счета, которая называется Livret Développement Durable — LDD , которая в таком случае должна позволить вам брать кредит под достаточно привлекательную процентную ставку.

Вам нужно будет навести справки в своем французском банке, но вы можете узнать больше об ипотеке в нашем Руководстве по французской ипотеке.

и. Новостройки

Существует от 50% до 100% освобождения от уплаты налога taxe foncière в течение 5 лет для тех новых домов, построенных в соответствии со стандартом энергоэффективности, который выше, чем действующие правила.

Это исключение остается на усмотрение местных властей, хотя оно широко применяется.

Освобождение также является кумулятивным с общим освобождением от уплаты налога taxe foncière на два года, предоставленным владельцам всех новых домов, при условии, что о завершении строительства будет сообщено в налоговый орган в течение 90 дней после завершения строительства. Это будет означать, что вы будете освобождены от уплаты налога на семь лет!

Вам необходимо будет представить счета и подробную информацию о работах, а также отчет с указанием уровня энергоэффективности, достигнутого объектом.

Вам необходимо обсудить это с FAIRE, в идеале до начала работ, так как правила сложны.

ii. Старые дома

Местным властям также разрешено освобождать от уплаты налога foncière те старые дома, в которых были проведены важные работы по энергосбережению.

Это исключение распространяется на жилища, построенные до 1989 года, будь то ваш основной дом или любое другое имущество, которое вы можете сдавать в аренду.

Это также при условии, что расходы на такие работы в предыдущем году превысят 10 000 евро, или 15 000 за предыдущие три года.

Освобождение от налогов составляет от 50% до 100% на срок до 5 лет.

Еще раз вам нужно обсудить с FAIRE.

iii. Кредиты и гранты

Есть также удивительное количество местных, ведомственных или региональных советов, которые предлагают гранты или ссуды на энергосберегающее оборудование, особенно на установку солнечных панелей.

В первую очередь обратитесь в местную мэрию или на веб-сайт регионального регионального совета .

Имейте в виду, что некоторая другая помощь, которую вы можете получить, например, национальный грант, может быть компенсирована за счет помощи, которую вы получаете от местного совета, хотя не во всех случаях, особенно со снижением ставки.

Наконец, если вы имеете право на получение гранта на улучшение дома, в рамках этих работ можно проводить работы по энергосбережению. Ведь в большинстве случаев такая работа будет условием получения гранта.

Вы можете узнать больше в нашем Руководстве по грантам на благоустройство дома.

Далее: Адаптация для пожилых людей / инвалидов

Назад: Финансовая помощь для ремонта недвижимости во Франции

Полы с подогревом: роскошь и разумное вложение | Independent

Улучшение вашего дома — отличный способ повысить ваши шансы привлечь внимание покупателя, когда придет время продавать. Но какой проект лучше всего предпринять для увеличения стоимости и привлекательности?

Раньше агенты по недвижимости предлагали новые кухни или ванные комнаты, каждая из которых могла стоить вам тысячи.Более поздняя тенденция — полы с подогревом, которые, хотя изначально дороги, могут быть рентабельными.

Полы с подогревом похожи на установку традиционной системы центрального отопления, как по цене, так и по технологии. «Думайте об этом, как о большом горизонтальном низкотемпературном радиаторе, установленном в полу», — говорит Грэм Пул, менеджер по продажам компании Floor Heating Online.

С ростом счетов за топливо и растущим зеленым лобби меры по энергосбережению становятся все более важными для охотников за домом.Но, по данным Национального строительного общества, нам также нужны теплые дома — отсутствие центрального отопления снижает стоимость недвижимости в среднем на 9%.

Nationwide также сообщает, что британские дома являются одними из наименее энергоэффективных в Европе, на них приходится 27 процентов общих выбросов углерода в Великобритании. «В Германии крайне редко можно найти дом без полов с подогревом, и аналогичная ситуация наблюдается в Скандинавии», — говорит Ян Миллс из Ассоциации производителей систем обогрева полов.

Экологически чистые улучшения помогают сократить расходы и сократить выбросы, что послужило поводом для реализации ряда государственных инициатив, направленных на поощрение домовладельцев к их осуществлению. Но слишком многие из них выходят за рамки бюджетов многих домовладельцев. Такие меры, как изоляция, более простые, поскольку почти вся недвижимость в Великобритании имеет право на получение гранта определенного уровня.

Схема утилизации котлов, запущенная ранее в этом году, предусматривает скидку до 400 фунтов стерлингов на установку нового (конденсационного) котла класса А взамен котла с рейтингом G.Любой котел старше 15 лет, скорее всего, будет иметь рейтинг G. Но если вы обдумываете это, вам нужно действовать достаточно быстро, поскольку официальные ваучеры заканчиваются; так что, возможно, стоит подумать о новой системе отопления в целом.

Конденсационные котлы идеально подходят для теплого пола. Но во многих британских домах котлы поставляют тепло системе динозавров. Конденсационные котлы конденсируются только тогда, когда обратный поток горячей воды ниже 60 ° C, но традиционное центральное отопление с помощью радиаторов часто включает возвратный поток около 60-70 ° C.

Тенденции в отоплении приходят и уходят. Тем не менее, радиаторы в значительной степени остались стандартом, и ведутся давние споры о том, являются ли радиаторы энергоэффективными. Краткий ответ: нет. Несмотря на то, что радиаторы не позволяют многим новым котлам работать в соответствии с их экологическими требованиями, чтобы ощутить все преимущества, вам, вероятно, придется забраться на верхнюю часть шкафа, так как горячий воздух поднимается к потолку. . Энергия, необходимая для теплого пола, может составлять всего две трети энергии, необходимой для стандартного центрального отопления.

Стоимость материалов и установки варьируется, но вы столкнетесь с тысячами счетов. Напротив, новая система повысит ценность вашего дома, в отличие от некоторых других так называемых улучшений.

Berkeley Homes уже использует в своих разработках различные системы теплых полов — газовые, электрические и вытяжные тепловые насосы. Последний предполагает забор воздуха из теплых частей дома, таких как кухня и ванная, и его использование для нагрева воды для теплого пола.В этом вся прелесть такой системы. В отличие от радиаторов, требуется теплая вода. Например, для деревянного пола требуется вода с температурой около 40 ° C, и можно использовать любой источник тепла.

Воздушные тепловые насосы теперь имеют право на грант в размере до 900 фунтов стерлингов и могут использоваться вместо котла (что позволяет домовладельцам воспользоваться схемой утилизации котла стоимостью 400 фунтов стерлингов). Насосы на 310% эффективнее современных бытовых котлов. Поскольку он рециркулирует воздух, на каждый 1 кВт электроэнергии, использованной для работы насоса, 3.Циркулирует 1 кВт тепла по сравнению с мощностью чуть менее 1 кВт от стандартного котла.

Тепловые насосы также могут использоваться для обогрева традиционных радиаторов, что позволяет использовать смешанную систему теплого пола в пристройках или переоборудовании в сочетании с существующими радиаторами в других местах.

Модернизация системы — например, подъем половиц и установка труб между существующими балками — будет стоить больше, чем работа с нуля, но здесь одержимость британцами DIY вступает в силу. Уложить трубы и подсоединить их к коллектору относительно просто.«Любой компетентный домашний мастер должен уметь справиться с этим», — говорит Грэм Пул. Затем квалифицированный сантехник может подключить коллектор к источнику тепла. Самодельный комплект для трехкомнатного дома площадью 120 квадратных метров будет стоить от 3500 до 5000 фунтов стерлингов.

Одним из недостатков является то, что ванные комнаты труднее отапливать, поскольку ванна занимает большую часть площади пола. Но в другом месте система пола будет казаться высотой роскоши, отправляя тапочки в корзину для собаки, но собака не будет в корзине: она будет растянута по полу.

Ассоциация производителей теплых полов (
uhma.org.uk) для получения списка участников для поставки и установки; Напольное отопление онлайн (
floorheatingonline.com) продает системы и аксессуары; Фонд энергосбережения (
energysavingtrust.org.uk) для получения подробной информации о грантах и ​​различных способах экономии энергии

«Мы можем организовать комнаты так, как нам нравится, без радиаторов»

Карен Мейн и ее муж Джордж установили полы с подогревом в 2003 году, когда они переехали в свой викторианский фермерский дом за пределами Райда на острове Уайт.

«Мы выбрали полы с подогревом в основном из-за гибкости и отсутствия радиаторов, которые ограничивают ваши возможности. пространство стены и то, как можно оформить комнату », — говорит Карен.«Кроме того, потому что он дает более равномерный нагрев. У нас есть отопление под плавающими деревянными полами, и они работают очень хорошо. Под ногами приятно, и животным это нравится». Слово предупреждения, хотя. На Рождество дочь Карен купила ей пару шоколадных туфель на шпильке, которые сели под елкой. 25-го она открыла лужу растопленного шоколада.

Подготовка к землетрясению | Стихийные бедствия и суровая погода

Знайте признаки землетрясения.

Во время землетрясения вы можете услышать рев или грохот, который постепенно становится громче.Вы также можете почувствовать ощущение перекатывания, которое начинается мягко и через секунду или две становится сильным.

ИЛИ

Сначала вас может потрясти сильный толчок. Через секунду или две вы можете почувствовать дрожь, и вам будет трудно вставать или переходить из одной комнаты в другую.

Узнай безопасные места.

Во время землетрясения большинство смертей и травм вызвано обрушившимися строительными материалами и тяжелыми падающими предметами, такими как книжные шкафы, шкафы и обогреватели.

• Изучите безопасные места в каждой комнате вашего дома. Безопасное место может быть под прочным столом вдали от стен или под одеялом с подушкой над головой, если вы уже в постели.

Составьте план и практикуйтесь, что делать в случае землетрясения.

Планируя и практикуя, что делать в случае землетрясения, вы и ваши близкие можете научиться правильно и автоматически реагировать на начало сотрясения.

• Заставьте всю семью потренироваться в сейсморазведке, особенно если у вас есть дети.Участие в учениях по борьбе с землетрясением поможет вам и вашим близким понять, что делать, если вы не будете с ними во время землетрясения.
• Убедитесь, что вы и ваши дети также знакомы с правилами школы в случае стихийных бедствий. Это поможет вам согласовать, где, когда и как воссоединиться со своими детьми после землетрясения.

Бросьте, накройте и держитесь во время учений по сейсмическим воздействиям.

• Немедленно опуститесь на четвереньки .Это положение защищает вас от падения, но позволяет при необходимости двигаться.
• ПОКРЫТИЕ Ваша голова и шея (и все ваше тело, если возможно) под прочным столом или письменным столом. Если поблизости нет укрытия, сойдите у внутренней стены или рядом с низко расположенной мебелью, которая не упадет на вас, и прикройте голову и шею руками и ладонями. Старайтесь держаться подальше от окон или стекла, которое может разбиться, или предметов, которые могут упасть на вас.
• ДЕРЖИТЕСЬ за свое убежище (или за голову и шею), пока тряска не прекратится.Будьте готовы двинуться со своим убежищем, если тряска сместит его.

Создайте план эвакуации.

Если произойдет землетрясение, вам и вашим близким может потребоваться эвакуация из поврежденного места. Планируя и отработав эвакуацию, вы будете лучше подготовлены к тому, чтобы надлежащим образом и эффективно реагировать на признаки опасности или указания гражданских властей.

• Найдите несколько минут со своей семьей, чтобы обсудить план эвакуации на дому. Нарисуйте план этажа вашего дома, пройдите по каждой комнате и обсудите детали эвакуации.Если вы живете ниже по течению от плотины, знайте информацию о зонах затопления.
• Если возможно, спланируйте второй способ выхода из каждой комнаты или зоны. Если вам нужно специальное оборудование, например веревочная лестница, отметьте, где оно находится.
• Отметьте, где находится ваш аварийный комплект (включая продукты питания, воду, первую помощь) и огнетушители.
• Найдите переключатели или клапаны электросети, чтобы их можно было выключить, если это возможно.
• Укажите место экстренной встречи вашей семьи на открытом воздухе.

Создайте комплект аварийного снабжения.

Запаситесь средствами экстренной помощи, которые можно использовать после землетрясения. Эти принадлежности должны включать аптечку первой помощи и комплекты предметов первой необходимости для дома и автомобиля, включая воду и продукты для экстренной помощи. Храните достаточно расходных материалов, чтобы их хватило как минимум на 3 дня.

Вам также следует составить список важной информации (например, номера телефонов контактных лиц в экстренных случаях, информацию о страховке и важную медицинскую информацию) и собрать все важные документы (например, медицинские документы, свидетельства о рождении и паспорта).Храните эти предметы в надежном месте, например, в пожаробезопасном или водонепроницаемом сейфе.

Предметы для вашего дома

Соберите комплект предметов первой необходимости для дома. В дополнение к стандартному комплекту аварийного снабжения, некоторые дополнительные предметы, которые могут помочь после землетрясения, включают следующее:

• Топор
• Лопата
• Метла
• Трос для буксировки или спасения
• Прочная обувь, которая может защитить от битого стекла, гвоздей и другого мусора
• Перчатки (тяжелые и прочные для уборки мусора)
• Огнетушитель (универсальный, химического типа)
• Свисток или другое сигнальное устройство, которое можно носить в сумочке или рюкзаке

Подготовьте свой дом к землетрясениям

Обезопасьте свой дом от опасностей.

Советы по закреплению полок

Чтобы предметы не упали с открытых полок, прикрепите к каждой полке деревянное или металлическое ограждение. Вы также можете использовать леску как менее заметную альтернативу.

Вы также должны размещать тяжелые или большие предметы на нижних полках. Используйте застежки типа Velcro®, чтобы закрепить некоторые предметы на полках.

Обязательно осмотрите свой дом и его окрестности на предмет возможных опасностей и обезопасьте их, если можете.Помните: все может сдвинуться, упасть или сломаться во время землетрясения или его толчков.

• Определите потенциальные опасности в каждой комнате, включая окна и другие стеклянные предметы, незакрепленные книжные шкафы, мебель, которая может опрокинуться, предметы на полках и области, которые могут быть заблокированы падающим мусором. По возможности закрепите их L-образными скобами, угловыми скобами, алюминиевым молдингом или рым-болтами.
• Закрепите дверцы шкафа, установив скользящие болты или защелки с защитой от детей.
• Закрепите крупную бытовую технику (например, холодильники, водонагреватели и плиты) гибким кабелем, проволочной оплеткой или металлической лентой.Оберните водонагреватель и прикрепите его к стенке.
• Переместите тяжелые зеркала и картины, висящие над кроватями, стульями и другими местами, где вы сидите или спите. В противном случае закрепите эти предметы проволокой через винты с проушиной, закрепленные болтами в стеновых стойках. Или поместите винты с обеих сторон, сверху и снизу рамы и вкрутите их в шпильки.
• Замените тяжелые подвесные кашпо из керамики или стекла на легкие пластиковые или плетеные корзины.
• Определите яды, растворители или токсичные материалы в бьющихся контейнерах и переместите эти контейнеры в безопасное, хорошо вентилируемое место хранения.Держите их подальше от резервуара для воды и в недоступном для детей и домашних животных.

Осмотрите и обезопасьте структуру своего дома.

Проверьте конструктивную безопасность вашего дома. Если ваш дом имеет обычную деревянную конструкцию, он, вероятно, будет относительно устойчивым к землетрясениям, особенно если это одноэтажная конструкция.

• Укрепите области соединения балок, стоек, балок и пластин с помощью T-образных и L-образных ремней, пластин для ремонта, подвесок для балок, крышек с двумя стойками, а также гвоздей и винтов с накатанной головкой.Обратите особое внимание на открытые конструкции в гаражах, подвалах, верандах и покрытиях патио.
• Проверьте дымоход или крышу на наличие отслаивающейся черепицы и кирпича, которые могут упасть в результате землетрясения. При необходимости отремонтируйте незакрепленную плитку или кирпич.
• Защитите себя от падающих кирпичей дымохода, которые могут пробить крышу, укрепив потолок, непосредственно окружающий дымоход, с помощью 3/4-дюймовой фанеры, прибитой к потолочным балкам.

Для получения информации о стандартах структурной безопасности и квалифицированных подрядчиках в вашем районе, свяжитесь с администрацией вашего города или округа по вопросам развития сообщества или соблюдения строительных норм.

Рециркуляция горячей воды через бойлер

Давления воды в самом бойлере может быть недостаточным, для обеспечения дачи горячей водой. Для рециркуляции горячей воды через бойлер, необходимо правильно смонтировать систему ГВС c установкой циркуляционного насоса.

В больших дачных домах специалисты рекомендуют устанавливать систему горячего водоснабжения (ГВС) централизованного способа нагрева воды, через газовую и электрическую колонку (можно также использовать одноконтурный газовый котел). В таком случае, чтобы обеспечить необходимый запас горячей воды, в эту систему должен быть вмонтирован бойлер косвенного нагрева.

Объем бойлера рассчитывается с учетом всех проживающих в доме людей (для семьи из 4-х человек, достаточно будет бойлера на 100-150 л.). Вода в системе ГВС нагревается при помощи теплообменника, который подключен к источнику нагрева (котел, колонка).

Бойлер системы ГВС имеет несколько входов и выходов. Особенность конструкции бойлеров косвенного нагрева состоит в том, что в него монтируется змеевик в виде спиралевидной трубки из металла, по которой проходит горячая вода с котла. За счет теплообмена между горячей водой в змеевике и холодной водой в бойлере, осуществляется нагрев жидкости внутри бойлера. Так создается предварительный запас горячей воды для нужд человека.

Вся система ГВС имеет замкнутый цикл работы. Если долгое время горячая вода не используется, она начинает остывать. Когда человек захочет воспользоваться горячей водой, он наверняка столкнется с проблемой  первоначального отсутствия. При включении крана, система сама активируется и начинается обогрев воды. Но до того времени, когда она нагреется до нужной температуры может пройти несколько минут.

Чтобы можно было пользоваться горячей водой сразу после открытия крана, в систему монтируют циркуляционный насос, который обеспечивает рециркуляцию воды по контуру постоянно, не зависимо от того, пользуется ли человек горячей водой, или нет.

Бесперебойная рециркуляция воды через бойлер осуществляется при помощи установки дополнительного оборудования: расширительного бачка, обратного и предохранительного клапанов, спускного воздушного клапана.

Таким образом, рециркуляция горячей воды через бойлер, проходит при помощи циркуляционного насоса, теплообменника и дополнительного оборудования, которое монтируется в единую систему ГВС. В итоге человеку не придется ждать, пока вода нагреется, пропуская воду на протяжении некоторого времени.

 Обвязка бойлера с рециркуляцией

Одним из самых важных и сложных процессов монтажа системы горячего водоснабжения является обвязка бойлера с рециркуляцией, но его вполне реально осуществить собственноручно.

Одним из самых экономичных и эффективных водонагревателей для дома и дачи, специалисты считают бойлер косвенного нагрева. В качестве источника нагрева воды может быть газ, электричество или теплообменник. Именно теплообменник обеспечивает экономичность применения системы ГВС с бойлером косвенного нагрева.

От правильно проведенной обвязки бойлера, зависит дальнейшее функционирование всей системы. Понятие обвязки можно определить, как особенность монтажа и подсоединения системы ГВС к источнику водонагрева.

При осуществлении монтажа бойлера и всей системы с рециркуляцией, нужно:

• Установить точку рециркуляции. Она, как правило, расположена в центре нагревательной емкости;
• Подвод холодной воды производится в нижнее отверстие бойлера;
• Отвод горячей воды должен монтироваться в верхней части бойлера;
• Труба теплоносителя подключается сверху, и проходит вниз (циркуляция воды теплообменника буде проходить по контуру, вход которого будет вверху бойлера, а выход – снизу).
• К источнику энергии подвод труб должен осуществляться по правилам монтажа материалов, а подключаться при помощи переходников. Клапанов и кранов.

Следует знать, что эффективность системы рециркуляции ГВС зависит от системы отопления дома. Это способствует повышению коэффициента полезного действия косвенного водонагревателя (бойлера) на 35%.

Обвязку бойлера с рециркуляцией осуществляют стандартным набором материалов: краны, трубы ПВХ, переходники, арматурные изделия, насосы. Выбирать нужно только качественную сертифицированную продукцию из прочных материалов. Категорически не рекомендуется использование гофрированных шлангов и материала порошковой металлургии.

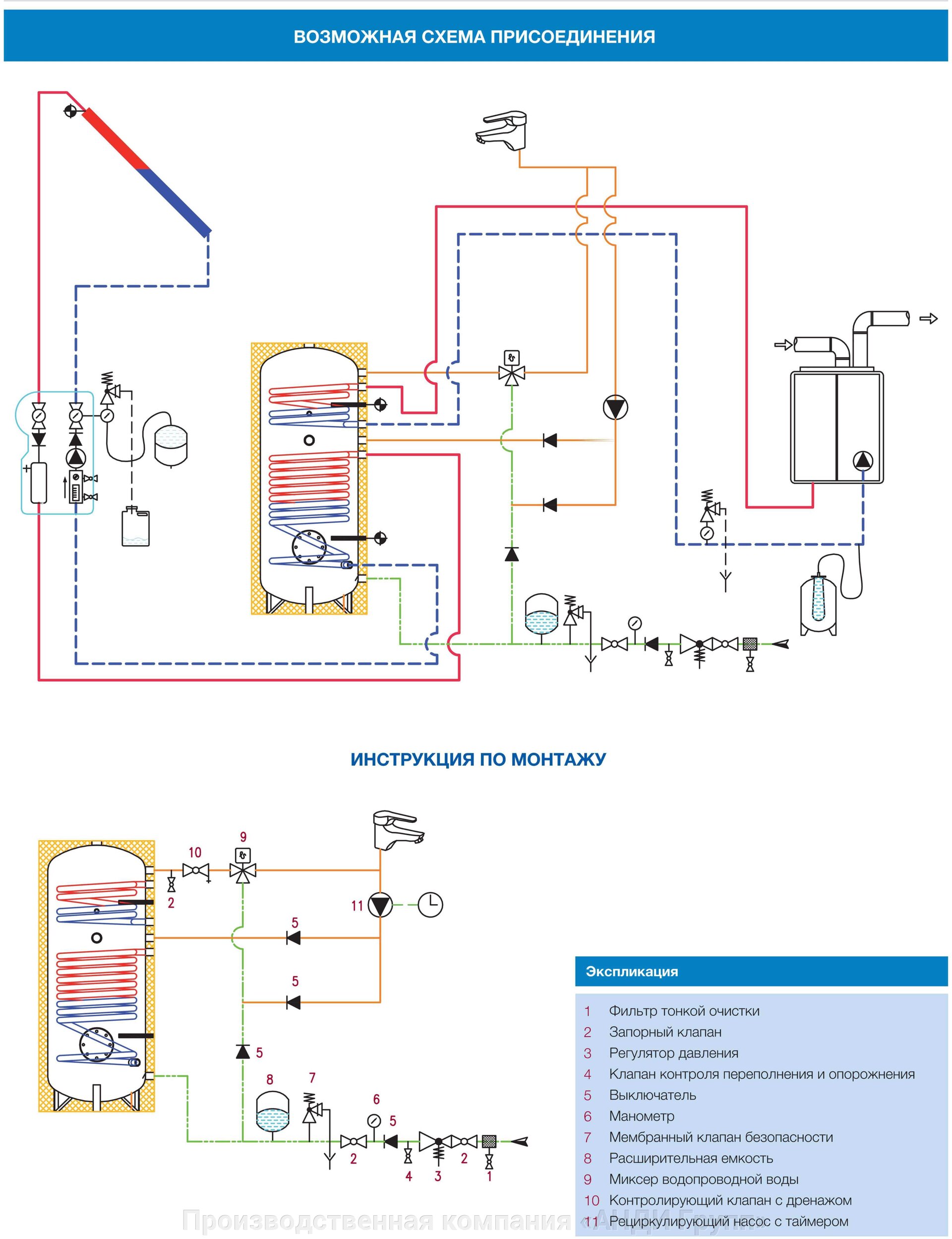

Схема рециркуляции бойлера

Рециркуляция воды в системе ГВС необходима для того, чтобы обеспечить горячей водой любую точку системы без дополнительного ее проливания. Для этого монтируется контур, по которому проходит вода из бойлера по всей системе, а затем возвращается назад в бойлер. Осуществляется рециркуляция при помощи небольшого насоса, который работает совсем бесшумно. Такая система способствует поддержке стабильной температуре горячей воды в любой точке дома.

Среди распространенных схем рециркуляции существуют несколько основных вариантов:

• Монтаж трехходового или сервоприводного клапана. Применяют этот способ для настенных и напольных моделей бойлеров. К бойлеру подключается две трубы (два контура). Одни контур предназначен для отопления, другой – для горячей воды. Водонагреватель в этой системе выступает основным теплоносителем. При снижении температуры воды, применяется сервоприводный или трехходовой клапан, который начинает работать на подогрев воды. Отопление в это время перекрывается. После нагрева воды до нужной температуры, подогрев отопления возобновляется;
• Монтаж двух насосов циркуляции в одной системе. При такой схеме, один из насосов предназначен для рециркуляции горячей воды по системе отопления, а иной – по контуру бойлера. Эта система первоначально обеспечивает нормальную температуру воды в бойлере, а потом уже в системе отопления. Особенностью такой схемы, является наличие термостата и переключателя режимов, который позволяет отключать, при необходимости, одну из систем;
• Применение гидравлической стрелки. Применяется, если в доме существует более двух контуров (отопление, горячая вода, теплый пол). Эта схема направлена на обогрев воды, за счет которой проводится обогрев всех контуров. Эта система имеет существенный недостаток – при разборе воды. Теплоноситель может не справляться с обеспечением потребностей всех людей одновременно.

Выбор способа обогрева воды и отопления, а также способы ее рециркуляции через бойлер, должен осуществляться в соответствии с четкими расчетами всех потребителей и мощностью теплоносителя. Преимуществом среди основных схем обладают бойлера с трехходовыми или сервоприводными клапанами.

Видео об организации рециркуляции горячей воды

схема для горячей воды, котельная частного дома, установка

Если вы не имеете опыта работы с бойлерами косвенного нагрева, то обвязку лучше поручить профессионалам

Если вы живете в загородном доме, то для вас не секрет, что в этом случае получить горячую воду можно далеко не всегда. Дело в том, что в большинстве поселков и деревень общего обеспечения горячей водой нет, поэтому совсем недавно, люди могли помыться только подогрев воду на плите или доведя ее до нужной температуры кипятильником. Однако современные технологии позволяют в независимости от наличия централизованного водопровода, получать горячую воду в любое время. Самым экономичным и современным водонагревателем на данный момент является бойлер. Об его обвязке мы сегодня и поговорим.

Содержание материала:

Рециркуляция горячей воды

Рециркуляция горячей воды позволит вам быстро получить достаточное количество горячей воды. Если вы устанавливаете в своем доме водонагревательный котел, то обязательно сделайте его обвязку.

Существуют специальные схемы, которые демонстрируют, как происходит рециркуляция горячей воды в доме

Благодаря рециркуляции создается магистраль, по которой постоянно течет вода и при этом постоянно нагревается, не успевая остыть. Из-за такой системы вы сможете получить воду сразу, как только откроете кран.

Подобная система нагрева воды может распределить теплоноситель по нескольким теплоприемникам. Например, в кран, в батарее и в полотенцесушитель.

Чтобы сделать такую систему, нужно установить рециркуляционный насос. При этом поток горячей воду нужно направить таким образом, чтобы он постоянно проходил через конструкции, нуждающиеся в тепле. Выполнив это условие, вы получите максимальный КПД котла.

Виды и схема обвязки бойлера косвенного нагрева

Обвязка бойлера косвенного нагрева ведет за собой соединение труб бойлера с водопроводом. Этот этап считается наиболее значимым, но в то же время тяжелым. Именно от качества обвязки зависит дальнейшая работа бойлера.

Есть несколько способов обвязки. Какой из них лучше подойдет для вас, нужно смотреть на месте.

Виды схем обвязки бойлера:

1. Обвязка с использованием трехходового распределительного клапана и сервопривода. Такую обвязку сделать проще всего. Ее используют, когда предполагается большой расход горячей воды. В этом случае котел подключают к основному и дополнительному контуру. Первый обеспечивает обогрев воды в водонагревательных трубах, а второй делает теплой воду в бойлере. Чтобы легче было делать обвязку, используют трехходовой распределительный клапан. Сервопривод нужен для перенаправления горячей воды в отопление и обратно. Терморегулятор отслеживает температуру воды, когда она достигает необходимой отметки, вода передается сервоприводу, который перенаправляет ее в отопление, после того, как вода остывает, она забирается обратно в котел.
2. Обвязка с использование двух насосов происходит следующим образом: один насос устанавливается на контур отопления, а второй на контуры водоснабжения горячей водой. Насосами управляет терморегулятор, который переключает режимы работы.
3. Обвязка с применением гидравлической стрелки применяется, когда помимо подачи горячей воды и общей системы отопления, котел связан с системой теплый пол. Гидравлический распределитель позволяет предотвратить трудности с системой с системой, в которой каждый из контуров имеет свой насос с рециркуляцией.

Схемы обвязки бойлера косвенного размера можно найти в интернете или сделать самостоятельно с помощью компьютерных программ

У каждого типа обвязки своя схема. Какую из них выбрать нужно решать в зависимости от ваших потребностей. Для частного дома с собственной котельной подойдут все три варианта. Если вы хотите установить в своем доме систему теплый пол, то используйте для обвязки бойлера гидравлическую стрелку.

Основные принципы установки бойлера косвенного нагрева

Установка бойлера косвенного нагрева – это далеко не самая простая задача. Она требует опыта в подобных работах и повышенной внимательности. Если вы не уверенны в своих силах, то лучше не экспериментировать, пытаясь установить прибор самостоятельно, а обратиться к опытному мастеру.

Монтаж котла включает в себя несколько основных рекомендаций. Придерживаясь их, вы сможете правильно его подключить к системе отопления.

Перед тем как устанавливать бойлер косвенного нагрева, стоит изучить рекомендации специалистов и посмотреть обучающее видео

Советы того, как установить котел:

1. Правила подключения водонагревателя гласят о том, что поступать в устройство холодная вода должна снизу, а выходить сверху, уже подогретой. Поэтому вам стоит уделить особое внимание расположению шлангов газового и электрического бойлеров.
2. Бойлерная установка предполагает, что вода или антифриз будет набираться в бак сверху вниз. Таким образом, жидкость поступает в верхний патрубок бака, а возвращается из нижнего.
3. Рециркуляция должна находиться в центре бойлера.

Рециркуляция воды существенно экономит ваше время. Ведь без такой функции, вам бы пришлось ждать, пока вода в кране нагреется и станет теплой. При данном способе нагрева жидкость постоянно циркулирует по водонагревательным трубам, благодаря чему, она постоянно теплая.

Соединительная схема частного дома с бойлером

Чтобы бойлер отлично взаимодействовал с газовым котлом, в его устройство входит датчик температуры. Он отвечает за поток между двумя контурами: главным и ГВС.

Схема подключения твердотопливного или газового котла к бойлеру:

1. Для соединения одноконтурного газового котла и емкостного бойлера, вам подойдет способ обвязки двумя насосами. При такой установке складывается картинка синхронности обоих контуров. Чтобы устройство работало правильно, нужно разделить потоки воды. Как было сказано выше, один насос устанавливается на отопительный контур, а другой на контур водоснабжения. Такой способ обвязки существенно повышает качество топление. Однако очень важное значение в этом варианте монтаж клапанов на выходе из насосов. В противном случае отопительные и водные потоки жидкости могут перемешаться внутри прибора.
2. Если вы хотите соединить двухконтурный насос с бойлером, используйте два магнитных клапана. Здесь принцип следующий: котел используется в качестве накопительного прибора. Вода поступает в устройство из водопровода. Клапан для входа ГВС перекрывается. В бойлере копится горячая вода.

Соединительная схема частного дома с бойлером позволяет правильно обеспечить дом горячей водой

Очень важно знать, как лучше установить бойлер в котельной. Всего есть 4 способа такой установки: горизонтальный и вертикальный настенный, а также горизонтальный и вертикальный напольный.

Напольные бойлеры обычно имеют во много раз больший объем, чем настенные. Поэтому устанавливать бойлер не ВТО место, какое ему отвел производитель категорически запрещено.

Установка подобного бойлера на стену происходит по тому же принципу, что и крепление электрического водонагревателя или колонки. Единственное отличие – это то, что трубки, по которым будет протекать вода, должны смотреть в сторону котла. Если этого не сделать, то вы не сможете установить достаточно качественно обвязку котла, и при этом потратите много денег.

Бойлер косвенного нагрева (видео)

Обвязка котла – это ответственная и сложная работа. Если вы не уверенны в своих силах, то лучше обратиться к мастеру. Однако внимательно изучив схемы, вы сможете проделать такие работы самостоятельно.

Система рециркуляции горячей воды — назначение, схемы, эксплуатация: tvin270584 — LiveJournal

Владельцам частных домов знакома ситуация, когда при включении горячей воды в душе или умывальнике приходится долго ждать ее нагрева. Десятки раз включая кран в течение дня, мы впустую тратим сотни литров воды и напрасно сжигаем топливо. В статье мастер сантехник расскажет, для чего необходима рециркуляции горячей воды и как её правильно смонтировать.

Как сделать, чтобы вода в кране всегда была горячей

Достаточно широко распространены ситуации, когда в частных домах вся система водоподготовки объединяется в одном техническом помещении, максимально удалённом от обитаемой зоны. Также часто можно встретить проекты домов, имеющих несколько санузлов, в том числе на разных этажах. Для таких ситуаций характерна значительная протяжённость трубопроводов горячего водоснабжения, что сулит жильцам некоторые неудобства.
Например, при открытии горячей точки водоразбора требуется время, порой немалое, пока вода, проследовав по каналам и отдав им часть собственного тепла, начнёт поступать из крана при номинальной температуре. Это не только вызывает определённые неудобства при каждом использовании санузла, но также приводит к перерасходу воды, которая на многих объектах частного строительства служит стратегическим ресурсом.

Инженеры успешно решили эту проблему. Вода в контуре горячего водоснабжения всегда будет горячей лишь при условии ее непрерывной циркуляции от бойлера к кранам.
Как известно, существуют три варианта организации горячего автономного водоснабжения в частном доме:

Первый способ для организации рециркуляции не подходит, да и с точки зрения экономичности он наименее эффективный. Котел в этом случае греет жидкость в контуре водоснабжения, а насос подает ее к точкам разбора. При небольшой протяженности линии (до 10 метров) потери воды относительно невелики. Если же ванная комната находится на втором этаже и значительно удалена от котельной установки, ждать горячую воду в кране приходится долго. Как мы уже говорили, остывшая вода в этом случае должна быть полностью вытеснена горячей.
Второй и третий варианты горячего водоснабжения допускают установку рециркуляционного контура. Если мы греем воду бойлером, то обеспечить постоянное наличие горячей жидкости в кранах на протяженных магистралях несложно. Для этого труба, подающая воду к точкам разбора, «закольцовывается». Выйдя из теплообменника бойлера, горячая жидкость идет к кранам и, если они закрыты, возвращается в бак. Вода в этом случае не стоит неподвижно в трубах. Она непрерывно движется по ним и подогревается в бойлере. Поэтому ее температура всегда остается высокой.
Система «двухконтурный котел + бойлер косвенного нагрева» оптимально подходит для рециркуляции. Она работает по такой схеме: котел греет воду в контуре горячего водоснабжения и подает ее в теплообменник бойлера. Жидкость в его баке нагревается, и насос гонит ее к точкам разбора. Врезав в трубу обратную магистраль, мы получаем нужный результат. Горячая жидкость начинает циркулировать по кругу. В любой момент она доступна для пользователей.
Следует отметить, что не только двухконтурный, но и одноконтурный котел, оснащенный бойлером косвенного нагрева, можно оборудовать петлей рециркуляции. Разница между ними состоит в том, что в одноконтурном агрегате вода из теплообменника бойлера поступает в радиаторы отопления. В двухконтурном котле магистрали отопления и горячего водоснабжения работают независимо друг от друга.
Насосный узел и обвязка
Схема компоновки узла рециркуляции может отличаться в зависимости от используемого водогрейного и насосного оборудования. Например, конструкцией некоторых бойлеров косвенного нагрева предусмотрен третий отвод из верхней трети ёмкости для подключения возвратной трубы рециркуляции. Если такого отвода нет, обратный поток подключается через тройник к патрубку подачи холодной воды.

Пример схемы обвязки бойлера косвенного нагрева с рециркуляцией горячей воды: 1 — котёл отопления; 2 — группа безопасности котла с расширительным баком; 3 — циркуляционный насос системы; 4 — группа безопасности бойлера с расширительным баком; 5 — потребители горячей воды; 6 — радиаторы отопления; 7 — бойлер косвенного нагрева; 8 — циркуляционный насос бойлера; 9 — обратные клапаны; 10 — циркуляционный насос системы отопления; 11 — сетчатый фильтр грубой очистки
Если взять в качестве примера стандартный электрический водонагреватель с двумя отводами, то на патрубке подачи холодной воды сначала устанавливается разъёмное соединение с накидной гайкой и группа безопасности для бойлеров. Ниже монтируется тройник, на два свободных отвода которого устанавливают шаровые краны. Один из них предназначен для подключения к магистрали ХВС, другой — для обратной трубы петли рециркуляции.

Схема рециркуляции горячей воды с накопительным бойлером: 1 — накопительный водонагреватель; 2 — кран для подсоса воздуха при сливе бака; 3 — группа безопасности; 4 — обратные клапаны; 5 — циркуляционный насос; 6 — недельно-суточный таймер; 7 — потребители горячей воды
Таким образом, подача холодной воды в систему происходит только при снижении давления от открытия водоразбора, в остальных случаях горячая вода циркулирует по замкнутой петле, включающей весь объём бойлера. Это главный недостаток водонагревательных приборов, конструкция которых не предусматривает их использование в системах с рециркуляцией горячей воды. При такой схеме подключения бойлер не будет как положено отдавать 2/3 своего объёма с неизменно высокой температурой, ведь при подпитке весь объём жидкости будет равномерно охлаждаться.
Циркуляционный насос для горячего водоснабжения
Что касается насоса для рециркуляции горячей воды, ведущими производителями сантехнического оборудования (Wilo, Grundfos) разработаны целые серии приборов. Их основное отличие от стандартных циркуляционных насосов — резьбовые патрубки для подключения такого же типоразмера, который обычно используется в бытовых системах водоснабжения — под резьбу 1/2″ или 1/4″.

В остальном такие насосы практически полностью идентичны оборудованию, которое используется в системах отопления с принудительной циркуляцией теплоносителя. Из дополнительных функций могут иметься в наличии регулировка производительности, суточно-недельный таймер и термостат.

Для системы рециркуляции ГВС  частного дома нет смысла использовать  насос слишком большой производительности.  Должный комфорт вполне можно обеспечить и насосом с меньшими показателями.  Для среднестатистического дома  вполне достаточно центробежного насоса с мокрым ротором, мощностью не более 25 Вт.

Система трубопроводов
Один из главных недостатков систем с рециркуляцией горячей воды заключён в их повышенной материалоёмкости. Помимо того что водопроводный контур состоит из двух труб, замкнутых в петлю, дополнительно требуется обеспечить теплоизоляцию каналов, дабы сдерживать в пределах нормы паразитные утечки тепла. Но обе эти проблемы решаются относительно легко.

Лучший вариант материала для обустройства системы с рециркуляцией — полиэтиленовые трубы (PEX) с надвижными пресс-фитингами. Да, монтаж таких систем требует использования специального дорогостоящего оборудования, однако вполне можно обойтись комплектом ручного инструмента для опрессовки, взятым в аренду. При этом в пересчёте на погонаж сами трубы обходятся значительно дешевле полипропиленовых и металлопластиковых, а срок их службы несопоставимо выше.
В любом случае, схема прокладки трубопровода достаточно проста. Первая её часть, подающая воду к сантехническому оборудованию, монтируется непрерывной линией от теплового узла последовательно к каждой точке водоразбора. На последней точке в цепи трубопровод не заканчивается, он возвращается обратно к тепловому узлу. Это обстоятельство нужно учитывать при рассмотрении различных схем прокладки, чтобы минимизировать расход материалов на организацию петли.
Перед прокладкой каждый отдельный сегмент трубопровода облачается в поясную теплоизоляцию из вспененного полиэтилена или каучука. Последний материал более предпочтителен для тех участков труб, которые впоследствии будут замурованы. Теплоизоляция должна размещаться вплотную к фитингам, все стыки между оболочкой нужно обязательно проклеить металлизированным скотчем.
Эксплуатация и режимы работы
Мнение, что система рециркуляции послужит причиной дополнительных энергозатрат, не лишено оснований, однако во многом преувеличено. Дело в том, что в отопительный период, когда в горячей воде есть самая насущная необходимость, паразитные теплопотери так или иначе остаются внутри теплового контура здания, а потому не могут считаться бесцельной тратой. Летом же, когда в обогреве помещений надобности нет, рециркуляцию можно попросту отключить, обесточив насос и перекрыв кран на обратной стороне петли. Правда, для этого устройство принудительной циркуляции должно размещаться по схеме после всех точек водоразбора.

Рециркуляция горячей воды может быть относительно легко автоматизирована. Даже если насос не снабжён встроенным программируемым таймером, ничто не мешает установить отдельное управляющее устройство и отключить работу системы ночью или в отсутствие хозяев. Если же жильё снабжено системой бытовой автоматизации, можно наладить работу системы рециркуляции на основе алгоритмов «Умного дома» или охранной сигнализации.
Видео
В сюжете — Схема рециркуляции горячего водоснабжения

В сюжете — Схемы подключения линии рециркуляции к бойлеру

В сюжете — Как правильно организовать рециркуляцию горячего водоснабжения из бойлера косвенного нагрева с использованием трехходового термостатического смесительного клапана

В продолжение темы посмотрите также наш обзор Бойлер косвенного нагрева или электрический бойлер — что лучше

Источник

https://santekhnik-moskva. blogspot.ru/2020/10/Sistema-retsirkulyatsii-goryachey-vody.html

Схема обвязки бойлера косвенного нагрева с рециркуляцией

Схема подключения бойлера косвенного нагрева (БКН) практически не отличается от обвязки обычной батареи. Единственная проблема, которую нужно решить – это прекращение циркуляции в змеевике, когда вода в резервуаре нагрелась до выставленного уровня. Решение: использование трехходового клапана или дополнительного электрического наоса, к которым подключается встроенный в бак термостат. Контур ГВС от бойлера может быть тупиковым и циркуляционным. В первом случае вода застаивается в трубах и остывает, открывая кран, ее приходится сливать.

Алгоритм работы бойлера косвенного нагрева

БКН в разрезе.

БКН по виду похож на обычный электрический накопительный электрический бойлер, да и задачи у них идентичные, а вот алгоритм работы несколько отличается. В БКН вода для ГВС нагревается котлом отопления.  Устройство бойлера косвенного нагрева:

• накопительный бак для воды заключенный в теплоизоляцию и кожух;
• встроенный змеевик для циркуляции теплоносителя;
• стержень из магния;
• патрубок подпитки из системы водоснабжения;
• патрубок подачи ГВС.

Это базовая комплектация бойлера косвенного нагрева. Принцип работы заключается в том, что котел нагревает теплоноситель и пропускает его по змеевику, который находится в накопительном баке. Змеевик контактирует с водой в емкости и отдает ей свое тепло. Температура воды растет и давление в баке тоже.

Важно, чтобы в БКН вода не нагревалась выше необходимого уровня, при этом должна быть возможность выставлять требуемую температуру.

Поэтому подключение бойлера косвенного нагрева выполняется с применением термодатчиков. Когда вода нагрелась, датчик подает сигнал на насос или трёхходовой клапан (в зависимости от схемы подключения бойлера косвенного нагрева) и циркуляция в змеевике прекращается. Обратный процесс происходит, когда вода остывает.

По правилам установка расширительного бака в закрытой системе отопления должна проводится на обратке.



О том, почему установка грязевика на системе отопления необходима читайте в этой статье.

Виды и комплектация бойлеров косвенного нагрева

Обвязка БКН через трехходовой клапан.

Что это такое бойлер косвенного нагрева и с принципом его работы мы уже разобрались теперь, посмотрим, какие есть модели, их комплектацию. В самых простых моделях БКН должно быть четыре патрубка (2 на змеевик, 1 для холодной воды, 1 для подачи горячей воды на точки потребления). Такие агрегаты самые дешевые, но лучше воздержаться от их покупки, так как в них нет даже встроенного термостата – это большой минус. Термостат нужен обязательно.

БКН может быть настенным или напольным. Обратите внимание на материал, из которого изготовлен бак. Это может быть нержавейка или обычное железо, покрытое эмалью. Первый вариант лучше и дороже, причем разница весьма существенная. Змеевик делают из стали или латуни.

Необязательные комплектующие:

• встроенный электрический ТЭН;
• патрубок для рециркуляции;
• второй змеевик в баке.

Когда отопление выключено, никакой разницы в том как работает бойлер косвенного нагрева с ТЭНом и обычный бойлер нет. Вода в обоих приборах нагревается электричеством. Кстати, ТЭН в БКН может работать совместно с котлом, если это необходимо.

Наличие патрубка для рециркуляции позволяет создать циркуляционную систему ГВС. Плюс в том, что вода не застаивается в трубах и, открыв кран, сразу польется горячая вода. В то время как в тупиковом контуре ГВС нужно подождать пока сольется остывшая вода из труб от источника (в нашем случае БКН) до крана. Кроме этого, при наличии циркуляционного патрубка БКН можно совместно с контуром ГВС использовать для обустройства теплых полов. Чтобы даже летом, когда отопление выключено, полы в ванной комнате и полотенцесушитель были теплыми.

Встроенный второй змеевик можно подключать к альтернативному источнику нагрева. Например, к гелиосистеме, которая дает бесплатное тепло, отбирая его у солнца. Это неплохое дополнение к основному нагревателю.

Экспансоматы бывают разные. Нужно знать какой расширительный бак нужен для отопления открытого и закрытого типа.



Важно какое давление в расширительном баке системы отопления. Правила настройки тут.

Схемы обвязки бойлера косвенного нагрева

Рециркуляционная схема ГВС с бойлером косвенного нагрева.

При монтаже бойлера косвенного нагрева нужно грамотно сделать его обвязку. В принципе в контуре он расценивается как обычный отопительный прибор, ничем не отличающийся от батарей отопления. Поэтому по аналогии с радиаторами БКН может устанавливаться на систему с двухтрубной коллекторной разводкой. Особенность обвязки бойлера косвенного нагрева в коллекторной схеме заключается в возможности применения сервоприводов. В этом случае команды на сервопривод будут подаваться встроенным в резервуар термостатом.

Подключение бойлера косвенного нагрева к одноконтурному котлу в двухтрубной системе можно выполнить используя:

• трехходовой клапан;
• обычный тройник + циркуляционный насос.

Трехходовой клапан ставится на магистрали подачи и соединяется со встроенным в БКН датчиком. Насосы общего контура гоняют теплоноситель по системе. В БКН теплоноситель циркулирует до тех пор, пока на трехходовой клапан не поступит сигнал от термостата. После этого клапан закрывает проход воде в змеевик бака, и она течет дальше по трубам. Когда вода остывает, клапан открывается.

Если БКН устанавливается через обычный тройник, то на обратке из змеевика монтируется циркуляционный насос. К такой схеме обвязки прибегают, если мощности насосов общего контура недостаточно. Принцип работы такой же: термостат дает команду на выключение/включение насоса.

Важные моменты:

• на все патрубки устанавливается запорная арматура с американками – БКН должен быть съемным;
• на подаче холодной воды в бак ставится обратный клапан – на случай, если давление холодной воды упадет;
• на подаче горячей воды к точкам потребления устанавливается расширительный бак и группа безопасности.

Схема обвязки бойлера косвенного нагрева с рециркуляцией почти такая же, за исключением того, что подача горячей воды к точкам потребления возвращается обратно в бак. Тройники для отвода воды в точки потребления должны быть максимально близко к смесителям. Давления в баке может быть недостаточно для циркуляции, поэтому, скорее всего, нужен будет насос. Его нужно ставить на обратке, естественно, перед насосом грязевик.

Рециркуляция воды в бойлере косвенного нагрева

Давления воды в самом бойлере может быть недостаточным, для обеспечения дачи горячей водой. Для рециркуляции горячей воды через бойлер, необходимо правильно смонтировать систему ГВС c установкой циркуляционного насоса.

В больших дачных домах специалисты рекомендуют устанавливать систему горячего водоснабжения (ГВС) централизованного способа нагрева воды, через газовую и электрическую колонку (можно также использовать одноконтурный газовый котел). В таком случае, чтобы обеспечить необходимый запас горячей воды, в эту систему должен быть вмонтирован бойлер косвенного нагрева.

Объем бойлера рассчитывается с учетом всех проживающих в доме людей (для семьи из 4-х человек, достаточно будет бойлера на 100-150 л.). Вода в системе ГВС нагревается при помощи теплообменника, который подключен к источнику нагрева (котел, колонка).

Бойлер системы ГВС имеет несколько входов и выходов. Особенность конструкции бойлеров косвенного нагрева состоит в том, что в него монтируется змеевик в виде спиралевидной трубки из металла, по которой проходит горячая вода с котла. За счет теплообмена между горячей водой в змеевике и холодной водой в бойлере, осуществляется нагрев жидкости внутри бойлера. Так создается предварительный запас горячей воды для нужд человека.

Вся система ГВС имеет замкнутый цикл работы. Если долгое время горячая вода не используется, она начинает остывать. Когда человек захочет воспользоваться горячей водой, он наверняка столкнется с проблемой первоначального отсутствия. При включении крана, система сама активируется и начинается обогрев воды. Но до того времени, когда она нагреется до нужной температуры может пройти несколько минут.

Чтобы можно было пользоваться горячей водой сразу после открытия крана, в систему монтируют циркуляционный насос, который обеспечивает рециркуляцию воды по контуру постоянно, не зависимо от того, пользуется ли человек горячей водой, или нет.

Бесперебойная рециркуляция воды через бойлер осуществляется при помощи установки дополнительного оборудования: расширительного бачка, обратного и предохранительного клапанов, спускного воздушного клапана.

Таким образом, рециркуляция горячей воды через бойлер, проходит при помощи циркуляционного насоса, теплообменника и дополнительного оборудования, которое монтируется в единую систему ГВС. В итоге человеку не придется ждать, пока вода нагреется, пропуская воду на протяжении некоторого времени.

Обвязка бойлера с рециркуляцией

Одним из самых важных и сложных процессов монтажа системы горячего водоснабжения является обвязка бойлера с рециркуляцией, но его вполне реально осуществить собственноручно.

Одним из самых экономичных и эффективных водонагревателей для дома и дачи, специалисты считают бойлер косвенного нагрева. В качестве источника нагрева воды может быть газ, электричество или теплообменник. Именно теплообменник обеспечивает экономичность применения системы ГВС с бойлером косвенного нагрева.

От правильно проведенной обвязки бойлера, зависит дальнейшее функционирование всей системы. Понятие обвязки можно определить, как особенность монтажа и подсоединения системы ГВС к источнику водонагрева.

При осуществлении монтажа бойлера и всей системы с рециркуляцией, нужно:

• Установить точку рециркуляции. Она, как правило, расположена в центре нагревательной емкости;
• Подвод холодной воды производится в нижнее отверстие бойлера;
• Отвод горячей воды должен монтироваться в верхней части бойлера;
• Труба теплоносителя подключается сверху, и проходит вниз (циркуляция воды теплообменника буде проходить по контуру, вход которого будет вверху бойлера, а выход – снизу).
• К источнику энергии подвод труб должен осуществляться по правилам монтажа материалов, а подключаться при помощи переходников. Клапанов и кранов.

Следует знать, что эффективность системы рециркуляции ГВС зависит от системы отопления дома. Это способствует повышению коэффициента полезного действия косвенного водонагревателя (бойлера) на 35%.

Обвязку бойлера с рециркуляцией осуществляют стандартным набором материалов: краны, трубы ПВХ, переходники, арматурные изделия, насосы. Выбирать нужно только качественную сертифицированную продукцию из прочных материалов. Категорически не рекомендуется использование гофрированных шлангов и материала порошковой металлургии.

Схема рециркуляции бойлера

Рециркуляция воды в системе ГВС необходима для того, чтобы обеспечить горячей водой любую точку системы без дополнительного ее проливания. Для этого монтируется контур, по которому проходит вода из бойлера по всей системе, а затем возвращается назад в бойлер. Осуществляется рециркуляция при помощи небольшого насоса, который работает совсем бесшумно. Такая система способствует поддержке стабильной температуре горячей воды в любой точке дома.

Среди распространенных схем рециркуляции существуют несколько основных вариантов:

• Монтаж трехходового или сервоприводного клапана. Применяют этот способ для настенных и напольных моделей бойлеров. К бойлеру подключается две трубы (два контура). Одни контур предназначен для отопления, другой – для горячей воды. Водонагреватель в этой системе выступает основным теплоносителем. При снижении температуры воды, применяется сервоприводный или трехходовой клапан, который начинает работать на подогрев воды. Отопление в это время перекрывается. После нагрева воды до нужной температуры, подогрев отопления возобновляется;
• Монтаж двух насосов циркуляции в одной системе. При такой схеме, один из насосов предназначен для рециркуляции горячей воды по системе отопления, а иной – по контуру бойлера. Эта система первоначально обеспечивает нормальную температуру воды в бойлере, а потом уже в системе отопления. Особенностью такой схемы, является наличие термостата и переключателя режимов, который позволяет отключать, при необходимости, одну из систем;
• Применение гидравлической стрелки. Применяется, если в доме существует более двух контуров (отопление, горячая вода, теплый пол). Эта схема направлена на обогрев воды, за счет которой проводится обогрев всех контуров. Эта система имеет существенный недостаток – при разборе воды. Теплоноситель может не справляться с обеспечением потребностей всех людей одновременно.

Выбор способа обогрева воды и отопления, а также способы ее рециркуляции через бойлер, должен осуществляться в соответствии с четкими расчетами всех потребителей и мощностью теплоносителя. Преимуществом среди основных схем обладают бойлера с трехходовыми или сервоприводными клапанами.

Видео об организации рециркуляции горячей воды

Обвязка разного вида для бойлеров косвенного нагрева практически ничем не отличается от отопительной батареи. Всё это читатели могут сделать самостоятельно. Главное, учитывать особенности, при которых будет проводиться циркуляция в змеевике. Подробнее о способах подключения и работе такого типа оборудования вы можете узнать из этой статьи.

Что такое бойлер косвенного нагрева и зачем он нужен?

Схема работы такого отопительного оборудования достаточно простая. Бойлер ничем не отличает от обычного. Единственное, что их различает, это наличие внутри отопительного элемента в виде спиралевидной трубы. Она является теплоносителем. Другое название у неё – змеевик.

Срок эксплуатации такого типа оборудования достаточно большой. Как и любой другой вид нагревателей, бойлер косвенного нагрева необходим для нагрева и поддержания нужной температуры воды для хозяйственных нужд. Средняя температура в работающей системе составляет не более 65-75 градусов по Цельсию. Это будет вполне достаточно, чтобы обеспечить горячим водоснабжением семью.

Устанавливать такие системы можно:

Единственное что требуется изначально рассчитать хозяину помещения – это давление в общей системе отопления. Бойлер используется только для систематичного нагрева воды. Применять его в качестве отопительной системы не выйдет. Для удобства и поддержания нормального уровня циркуляции необходимо ставить автоматический насос, который будет поддерживать давление в системе на нужном уровне.

Общий вид подключённого бойлера косвенного нагрева

Важно рассчитывать на начальных этапах сразу, способна ли будет отопительная система поддерживать температуру в баке косвенного нагрева на необходимом уровне без потери теплоотдачи по всему периметру. Сам бойлер подбирается по литражу потребителем. Такой бак способен вмещать в себя до 100 – 120 литров воды. Важно правильно его обустроить и разместить внутри змеевик.

Поступает и откачивается вода в системе через 2 специально установленных отвода. Один подаёт в систему воду для нагрева. Второй служит для её откачки и подачи непосредственно потребителю в уже нагретом состоянии. Насос, контролируя уровень давления и температуру, будет автоматически производить в нужный момент циркуляцию теплоносителя в змеевике для поддержания нужной температуры.

Принцип работы и устройство бойлера косвенного нагрева

Принцип работы нагревательной системы бойлера косвенного нагрева и его устройство достаточно простые. В баке установлены полые спиралеобразные трубки, они же змеевки. На постоянной основе циркулируют теплоносители.

Для того чтобы была постоянная циркуляция, устанавливаются насосы, которые имеют автоматические системы контроля показания давления и температур. При достижении температурой воды заданных показателей насосы перестают работать. Источниками теплоносителей выступают работающие системы отоплений. Поэтому при нагревании содержимого в отсеке бака может быть незначительное понижение показателей температур на отопительном элементе. Стоит отметить, что нагревание жидкости в баках осуществляется в короткий промежуток времени. Это позволяет практически не замечать снижений градуса в короткий временной период.

Как только жидкость в баках дойдёт до нужной отметки температуры, этот показатель будет долго держаться на одном уровне. Понижают потерю температуры в баках современный изоляционный материал. Пенополистиролы или полиуретановые виды пены отлично справляются с этой задачей.

Схема работы бойлера косвенного нагрева

В каждом бойлере установлены 2 патрубка. Они используются для поступления и отдачи жидкости. Патрубки поступления жидкости соединяются с отопительными системами котла. Он направляет в змеевик, поступает теплоносители, что позволяет повышать температуру в баке с водой. Патрубки отдачи подают и направляют в нужное место отвода нагретую жидкость.

Советуется покупать отопительные системы и бойлеры косвенных нагревов у одних и тех же производителей. Это позволит быстро и без проблем настроить и подключить всю систему. Принцип работы подключённого к котлу бойлеров косвенного нагрева практически не отличается от обычного водонагревателя.

Что касается его устройства, то здесь также не ничего сложного. С виду бойлеры просто как большие баки, преимущественно имеющие формы цилиндров. Состоят они из следующих элементов:

• корпус;
• утеплители для удержания температуры;
• баки из оцинкованной стали;
• термометры для контроля температуры;
• теплообменник и в виде заведённых внутрь змеевиков;
• магниевые аноды позволяющие уберечь изнутри бак и элементы от образования ржавчины.

Утеплители, установленные между баками и корпусами самих бойлеров, снижают коэффициенты потери тепла до 3 или 4 градусов за 24 часа. Размещённые внутри термометры дают возможность контролировать установленные температуры жидкости в баках.

Теплообменники – это спиралевидные стальные или латунные трубки. Они располагаются внутри самих бойлеров. Практика показывает, что трубки изготавливаются сложной формы и располагаются поближе ко дну бойлеров. Как утверждают изготовители такого оборудования, это позволяет добиваться более равномерного подогрева жидкости в баке. Магниевые аноды, установленные в верхней части корпуса, защищают баки от гальванических типов коррозий.

Обвязка бойлера косвенного нагрева с рециркуляцией

Обвязка для различных типов бойлеров косвенного нагрева с рециркуляцией производится согласно с чертежом. При выборе комплектующих важно учитывать особенности домашней отопительной системы.

Для обвязок водяного контура на бойлер могут использовать следующие 3 системы проведения монтажа:

1. Установка трехходовых клапанов.
2. Установка двойного насоса циркуляций.
3. Регулирование при помощи гидравлических стрелок.

Использование систем рециркуляций жидкостей значительно повышает производительность систем отопления и путём повышений КПД при нагревании жидкости и помещений от бойлеров.

При монтаже систем косвенной обмотки с трехходовыми клапанами стоит учитывать, что этот способ предназначается для баков с повышенным литражом. Разрабатывая такую систему, рассчитывается, как будет проводиться установка двухконтурного типа отопления.

Подключение бойлера к котловому оборудованию

Контроль информации о температуре воды очень важен. При ситуации, когда вода в баках бойлеров имеет установленную температуру подогрева намного больше, чем в самих нагревательных контурах систем отоплений, это может привести к некорректному функционированию всего оборудования.

Это станет причиной того, что переключение на подогрев отопительных контуров не будет осуществлён. Также есть варианты монтажа бойлеров косвенного подогрева при помощи двух контуров. Подбор необходимого варианта также будет зависеть и от воды, находящейся системе водопровода. При ситуации, когда жидкость в магистральном канале высокой степени жесткости, лучше использовать монтаж систем с трехходовыми клапанами, так как двухконтурные системы могут быстро сломаться из-за засорений.

Как бойлер косвенного нагрева работает летом

Емкость для подогрева эффективна не только в отопительный сезон. Такая конструкция может поддерживать воду горячей не только в отдельном узле, но и в качестве основного источника горячего водоснабжения. Для этого необходимо чтобы змеевик нагревался напрямую от котлового оборудования. Особенно удобно использовать такую схему в частных домах и на дачах, где установлены твёрдотопливные и газовые котлы.

После того как устройство будет запущено, оно полностью обеспечит по периметру систему горячей водой. Благодаря наличию внутри змеевика и термостата насос будет постоянно поддерживать температуру в системе в пределах 70 градусов по Цельсию.

Подключённый бойлер к отопительному оборудованию и электрическим тэнам

Такой способ возможен только при наличии отдельного котлового оборудования, которое способно работать от природных отопительных источников в виде сжиженного газа, угля или дров круглый год. В случае подключения к центральному отоплению данный способ не будет эффективен.

Для того чтобы поддерживать нормальную температуру воды, потребуется устанавливать внутри бойлера тэны. Они будут подогревать воду внутри бака при помощи электроэнергии. Многие сразу оборудуют баки змеевиком и тэнами для электрического нагрева. В период отключения отопления достаточно подключить такое устройство в розетку и вода вновь будет нагрета. Работают тэны по термостату. Как только вода достигнет нужного предела, сработают счётчики и нагрев прекратится.

Схема обвязки бойлера косвенного нагрева с рециркуляцией

Для начала необходимо выбрать подходящий размер бака. Рассчитав давление в системе отопления, так как вода нагревается посредством змеевика, необходимо учитывать размеры внутренней конструкции для проведения обвязки.

При рециркуляции жидкости в системах ГВС обеспечивается горячей водой любая точка систем без дополнительных действий по её проливанию. Чтобы это сделать, монтируются контуры, по которым протекает жидкость из бойлеров по всем системам. В конце вода вновь должна вернуться в бойлер.

Проводится рециркуляция с помощью небольших насосов. Они работают практически без звуков. Установленные виды системы дают возможность поддерживать стабильную температуру жидкости в любых точках контура по дому. Есть 3 самые распространённые схемы рециркуляции в доме:

• Установка трехходовых или сервоприводных клапанов. Используется по большей части для баков напольного и настенного типа. Конструкция примечательно тем, что имеет два выхода. Один идёт на горячее водоснабжение, которое нагревает отопительное оборудования, другая на отвод воды для бытовых нужд.

Схема монтажа с трёхходовым клапаном

• Установка 2-х насосов циркуляций на 1 систему. Такой тип схемы позволяет распределить поступающую воду по потокам на отопление и непосредственно нагрев жидкости в баке. Бойлеры такого типа обладают встроенными термостатами и автоматическими переключателями направления поступающей жидкости.

Монтаж двух насосов циркуляции в одной системе

• Использование гидравлических стрелок. Нужны, когда в домах есть больше 2 контуров, к которым могут относиться отопление, тёплые полы, горячее водоснабжение и т. д. Она действует по принципу нагрева от всех источников теплоснабжения. Есть 1 минус, который заключается в том, что одновременно получить источник тёплой воды будет невозможно из нескольких узлов.

Применение гидравлической стрелки

Подбор схемы обвязки бойлера и подключение его к отопительной системе, учитывая способ рециркуляции, необходимо проводить в соответствии с точными расчётами потребительного объёма в системе горячего водоснабжения. Ошибка в выборе метода подключения может привести к поломке насосного оборудования или полной неэффективности всей системы рециркуляции.

Как рассчитать объем бойлера косвенного нагрева

Описание схем, представленное выше, требует правильного расчёта. Нагревательный прибор необходим для поддержания температуры воды на одном уровне.

Для того чтобы провести расчёт, необходимо рассмотреть пример такого действия. Будет взята за основу семья из 4-х человек, где ежедневно потребляется большой объём тёплой воды.

Мытьё посуды в 1 минуту отнимает примерно до 3 литров горячей воды. Если сюда прибавить полоскание, тогда уйдёт времени примерно 8 минут. Мытьё после двух приёмов пищи в день потребует примерно 48 литров (3*8*2). Получается, что в неделю расход воды на мытьё посуды будет оставлять 48*7=336 литров.

Все члены семьи за неделю принимают ванну 3 раза. На 1 человека в среднем уходит порядка 80 литров воды. За неделю семья из 4 человек на водные процедуры тратит 4*3=12*80=960 литров

В остальные 4 дня в неделю каждый член семьи принимает душ. Среднее время процедуры составляет 10 минут. Расход воды в минуту составляет 8 литров. В неделю один член семьи расходует 4*10*8= 320 литров. Получается, что семья в неделю тратит на душ 320*4=1280 литров.

Все члены семьи в совокупности на мелкие бытовые действия в день расходуют до 40 литров воды. В неделю этот показатель будет оставлять 280 литров.

В итоге семья из 4 человек тратит воды в неделю в объеме примерно 336+960+1280+280=2856 литров. С учётом погрешностей и непредвиденных расходов цифру лучше округлить до 2900 литров. Расход в бойлере рассчитывается по часам. Поэтому необходимо все пересчитать в единицах. Для этого полученный объём делим на количество дней и на 24 часа – 2900/7/24=17 литров за час расходует семья.

Для расчёта соотношения температуры и мощности получаем следующий показатель 17*0,0375=0,637кВт в час.

Как подобрать бойлер косвенного нагрева. Срок службы бойлера косвенного нагрева

Бойлер циркуляционного типа будет хорошо справляться с поддержанием температуры горячей воды в сети. Для того чтобы подобрать подходящий тип оборудования, стоит отметить для себя следующие факторы, которые позволят приобрести именно тот тип бака, который подходит под конструктивные особенности системы отопления и помещение:

1. Какой объём воды потребляется жителями помещения. Бойлер будет эффективен, если этот показатель составляет от 1,5 литров в минуту.
2. Объём бака. На семью из 4 человек лучше приобретать оборудование, рассчитанное не менее, чем на 100 литров воды. Экономия расхода при этом с температурным режимом до 45 градусов составит не менее 50% от основного расхода горячей воды.
3. Производительность котлового оборудования. Перед тем как решиться установить бойлер косвенного нагрева, советуется определить, хватит ли мощности у газового или твёрдотопливного котла нагревать одновременно и помещение, и сам бак с водой.
4. Подбор насоса по расходу нагреваемой воды. Важный параметр, который определяет, сможет ли выбранный насос обеспечить нормальную скорость циркуляции жидкости и в системе.
5. Материалы внутренней отделки баков. Разные типы антикоррозийной защиты требуют ухода, будь то стеклокерамика или нержавеющая сталь. Также нужно не забывать, что магниевые аноды меняются каждый год.
6. Рассчитанное время подогрева воды. На бак в 100 литров обычно уходит до 2-х часов. Возможно ускорить этот показатель, если выбрать бойлер с внутренней отделкой из нержавеющей стали. Тогда нагрев будет проводиться максимум 20 минут.
7. Уточнение материала теплоизоляции. Как уже говорилось выше, лучше всего с этой задачей справляются пенополиуретан либо минеральная вата.
8. Размеры бойлера. Баки повышенного объёма достаточно массивные. Поэтому лучше под такие типы конструкции выделять отдельное помещение.
9. Есть ли в комплекте поставки элементы защиты. Дополнительные клапаны, термостаты и предохранители обеспечивают продолжительную эксплуатацию бойлера.

Обычно срок службы такого типа обогревательного оборудования для водосточной сети составляет до 5-7 лет. Но есть на рынке и модели, которые могут прослужить гораздо дольше – до 10-12 лет.

Внутреннее и внешнее строение бойлера

На продолжительность использования бойлеров сильно действует:

• интенсивность частот задействования;
• какого качества вода;
• предельные температуры нагрева.

Чтобы продлить срок службы бойлера необходимо не ставить термостат на максимальную температуру. Если бойлер стоит на максимуме, он начнёт функционировать с предельно возможной нагрузкой, и постоянно включаясь, чтобы поддерживать высокий градус жидкости. Достаточно снизить температуру до 60 градусов. Это продлит срок службы бойлера, а внутренняя отделка из эмали не начнёт крошиться уже на следующих год после активной эксплуатации.

Для того чтобы в доме всегда была тёплая вода, устанавливают бойлер косвенного нагрева (БКН). Монтаж такого устройства целесообразен и экономически выгоден. При установке важно обратить особое внимание на обвязку бойлера косвенного нагрева с рециркуляцией, чтобы избежать совершения распространённых ошибок. Также необходимо узнать больше о принципе работы этого типа оборудования.

Перед приобретением и монтажом бойлера следует понять некоторые конструкционные особенности и принцип работы самых популярных моделей. Существует много типов подобных установок, способных работать одновременно от системы отопления и альтернативных источников энергии.

Целесообразно рассмотреть в качестве примера традиционные установки с классическим змеевиком, которые работают (получают тепловую энергию) от горячей воды. Для начала следует более детально разобраться с термином «косвенный нагрев». Классические установки используют подключение к электричеству или природный газ, чтобы получать тепло. Бойлеры не имеют таких преимуществ. Они подключаются к ГВС и используют тепло воды или другого теплоносителя.

Стандартные установки имеют форму круглой бочки (хотя сегодня уже существуют более удобные и компактные модели квадратной формы). Если присмотреться к линейке продуктов от известных производителей, то можно заметить определённую тенденцию. Все они имеют одинаковый дизайн. Это касается и бойлеров, и газовых котлов. Можно существенно сэкономить место при их размещении, установив один агрегат на другой.

Единственный элемент нагрева — змеевик из латуни или стали. Он находится внутри корпуса (бака), имеющего защитный слой эмали. Для уменьшения теплопотерь корпус хорошо изолируется, а иногда и покрывается защитным кожухом.

Если нужно быстро нагревать воду, то следует выбирать устройства с несколькими теплообменниками. Для медленного остывания воды нужны модели с хорошей изоляцией.

Магниевый анод — один из самых важных элементов в современных бойлерах. Деталь служит для предотвращения появления коррозии на всех внутренних поверхностях, а сам стержень находится внутри конструкции в верхней её части. Благодаря этому агрегат служит в несколько раз дольше. Конструкция обязательно должна иметь термостат и встроенные клапаны, так как они являются предохранителями от сильного повышения давления в результате выхода из строя всей системы.

Распространённый миф гласит, что бойлеры не являются эффективным оборудованием для нагрева воды, поскольку температура теплоносителя в змеевике не превышает 70 °C. Это не так. Здесь всё зависит от площади соприкосновения теплоносителя в змеевике с водой. В БКН она довольно большая, поэтому вода нагревается эффективно даже при, казалось бы, низкой температуре, не превышающей 70 °C.

Работает устройство очень просто. Ёмкость бойлера полностью наполняется холодной водой для нагрева. Внутри находится змеевик, в который запускается в этот момент горячая вода из котла. Холодная вода через определённое время нагревается и становится пригодной для принятия душа, мытья посуды и других бытовых нужд.

Сегодня существует два варианта бойлеров — простые (более дешёвые) и со встроенным блоком управления. При этом стоит помнить, что такой блок является обязательным, если основное греющее устройство, к примеру, газовый котёл, не имеет функции управления.

Внутрь вмонтированного блока управления зачастую устанавливают датчик температуры. Также существует возможность остановить или включить подачу воды в теплообменник. Устройство может работать в автоматическом режиме. Для подключения оборудования необходимо выполнить такие действия:

• подсоединить входящую и выходящую линию для пуска воды из котла;
• подключить шланг и включить подачу холодной воды;
• для распределения горячей воды на выходе установить коллектор.

Дальше остаётся только запустить систему, после чего вода начнёт нагреваться и подаваться в нужном направлении. Обвязка бойлера с рециркуляцией может происходить несколькими способами.

Многие думают, что с блоком управления температуру воды в бойлере можно регулировать. Это мнение ошибочно. Максимально достижимая температура — это градус самого теплоносителя, который подаётся непосредственно с котла. Как правило, жидкость нагреется на 1—2 градуса меньше. Если нужна вода с более высокой температурой, то лучше выбирать модель со встроенным ТЭНом. Обычно такая схема нужна при наличии низкотемпературного котла.

Подобные агрегаты лучше покупать вместе с твердотопливным котлом. Даже если дрова перегорят, всегда будет доступ к горячей воде ещё долгое время.

Баки с простейшей конструкцией занимают лишь определённую часть рынка подобного оборудования. Есть более усовершенствованные модели, функции которых очень полезны для совмещения с системой ГВС. К примеру, существует в таком оборудовании возможность аккумуляции тепла. Она необходима в случае частых перебоев с электричеством или больших тарифов на электроэнергию. Подобные агрегаты отличаются усиленной изоляцией, что предотвращает теплопотери, а также увеличенным объёмом накопительной ёмкости до 300 литров.

Существует ещё один вариант обвязки бойлера ГВС с рециркуляцией, при котором подача воды в точки водозабора осуществляется гораздо быстрее. Отличием этой конструкции является обеспечение устройства не одним патрубком для соединения с системой горячего водоснабжения, а тремя и более. По двум патрубкам движется горячая вода, а по третьему — холодная. Циркулирует жидкость с помощью насоса. С такой схемой можно реализовать массу полезных идей, например, обустроить место для сушки полотенец. Вода в таком оборудовании нагревается быстрее, чем в обычных конструкциях, но и цена его гораздо выше.

Цилиндрические баки имеют размеры, отличающиеся от квадратных (кубических). Габариты устройства необходимо выбирать с учетом возможностей установки, наличия места и потребностей семьи в горячей воде. Есть очень компактные модели на 80—100 литров. Самые большие могут доходить до 1600 литров.

При монтаже устройства эти показатели очень важны. Размещая бойлер на стене, нужно выбирать только небольшие модели до 150 литров. Более габаритные устройства необходимо устанавливать на пол.

Все настенные агрегаты имеют в комплекте специальные крепежи и кронштейны. Напольное оборудование оснащено ножками или специальной подставкой.

Простая схема обвязки котла и бойлера косвенного нагрева предполагает их совместную установку вместе со всеми насосами и другим оборудованием. Так будет намного проще. Если монтировать бойлер в уже установленную сеть ГВС, то сделать это гораздо труднее. Чтобы приборы нормально работали, необходимо придерживаться некоторых правил:

• бойлер нужно размещать правильно, то есть как можно ближе к котлу;
• мембранный гидроаккумулятор следует устанавливать на выходе нагретой воды, что позволяет защитить систему от теплового расширения;
• ровная поверхность для монтажа бойлера также играет важную роль для корректной работы устройства;
• на входящих трубах (для подачи воды) нужно установить клапаны, которые предотвратят противоток;
• на каждый контур лучше установить шаровой кран для более удобного использования оборудования;
• единственно правильное положение насоса — горизонтальное, поэтому его ось должна быть установлена соответствующим образом;
• монтаж дополнительных фильтров может улучшить качество подаваемой воды.

Если стены в доме сделаны из гипсокартона или тонкого дерева, то настенные бойлеры лучше не покупать, так как они просто не будут держаться на такой поверхности. В этом случае лучше выбрать напольные модели. Для крепления настенных устройств больше подойдут бетонные или кирпичные плоскости.

Кронштейны настенных агрегатов фиксируются с помощью дюбелей, скоб или анкерных болтов. Как правило, они предоставляются производителем в комплекте с оборудованием. Если нет, то их можно купить в любом строительном магазине.

Бойлер нужно устанавливать на уровне с котлом или выше него. Если с настенными моделями всё понятно и их можно прикрепить в любом подходящем месте, то для напольных приборов необходимо сделать специальный постамент высотой не более 1 метра.

При монтаже не рекомендуется применять ненадёжный материал. К примеру, гофрированные шланги могут не выдержать нагрузки и давления, поэтому сразу же лопнут.

Все патрубки следует направлять в сторону котла, даже если они спрятаны за устройством или фальшстеной.

При выборе схемы обвязки бойлера косвенного нагрева следует также определиться с принципом его действия. Он может быть с приоритетом или без него.

Первый вариант заключается в приоритетности нагрева воды в бойлере. При необходимости весь теплоноситель с котла можно пропустить через змеевик БКН, вследствие чего вода нагреется значительно быстрее. После того как жидкость будет нагрета до необходимой температуры, теплоноситель перенаправляется в радиаторы с помощью переключения режима в блоке управления.

Если подключать систему без приоритета, тогда весь теплоноситель перенаправить не удастся. Вода станет нагреваться дольше, поскольку используется только часть от всего его объёма.

Схема обвязки газового котла отопления с бойлером по принципу приоритетности намного эффективнее обычной, так как даёт возможность нагреть большое количество воды очень быстро без ущерба для отопительной системы.

При отключении отопления температура воздуха в комнате за полчаса если и понизится, то незначительно, но зато за это время можно будет получить большой объём тёплой воды. При этом нужно помнить, что для такой схемы необходим очень мощный котёл.

Схемы подключения бойлера зависят от его класса, производителя и системы отопления в доме. Важно правильно выбрать место установки. При этом нужно учитывать месторасположение котла, врезку насоса и другие нюансы. Существуют такие основные способы обвязки:

1. 1. Использование трёхходового клапана. Одна из самых популярных схем обвязки. Связано это с параллельным подключением БКН к системе отопления дома с использованием запорной арматуры. Система сама является приоритетной, поскольку обеспечивает быстрый нагрев воды при отключении радиаторов.
2. 2. Два циркуляционных насоса. В случае применения бойлера посезонно или при необходимости получения горячей воды с температурой ниже, чем градус самого теплоносителя, применяют популярную схему обвязки с использованием двух циркуляционных насосов.
3. 3. Обвязка с гидравлической стрелкой. Её используют при установке бойлера объёмом от 200 литров, где система отопления сложная и имеет много разветвлений. В двухэтажном доме она применяется очень часто.
4. 4. Рециркуляция теплоносителя. Такой способ полезен в том случае, когда есть контур, нуждающийся в постоянной подаче воды. Им может стать место для сушки полотенец.

Таким образом, установка бойлера БКН в систему отопления частного дома или квартиры играет важную роль в экономии семейного бюджета и быстром получении горячей воды.

Оцените статью:

Поделитесь с друзьями!

Бойлер косвенного нагрева как гарантия бесперебойного горячего водоснабжения в доме | Архив С.О.К. | 2018

Бойлер косвенного нагрева – как это работает?

Эти водонагреватели отличаются от других источников горячей воды тем, что их конструкция не имеет своего нагревательного элемента. Прогрев теплоносителя здесь происходит путём воздействия внешних отопительных устройств. Это могут быть котлы различного типа, централизованное отопление или иные источники.

Особенность принципа работы бойлера косвенного нагрева состоит в том, что он работает только вместе с вышеперечисленными внешними источниками отопления. От них во встроенный в бойлер змеевик, он же теплообменник, подаётся нагретый теплоноситель, который циркулирует и обогревает находящуюся в бойлере воду.

Для более эффективного сохранения тепла уже нагретой воды все бойлеры имеют внешнюю теплоизоляцию, которая существенно экономит ресурсы потребителя, не позволяя водонагревателю быстро остывать.

Подключение

Бойлеры косвенного нагрева отлично сочетаются со всеми одноконтурными котлами всех типов, а при небольшой переделке на стороне отопительного прибора — и с некоторыми двухконтурными теплогенераторами. В зависимости от модели бойлера подключение к холодной воде может быть снизу, сверху или сбоку. Входной патрубок подключается там же. Он забирает верхние, самые горячие слои теплоносителя в баке. Благодаря этому водоснабжение осуществляется до тех пор, пока в резервуаре не останется ни одного слоя тёплой воды, и только после этого пойдёт холодная.

Под действием насоса теплоноситель проходит по полому змеевику и в холодной воде охлаждается до определённой температуры. После нескольких циклов температура змеевика выравнивается с температурой воды внутри бойлера. Тогда срабатывает электрическое реле и размыкает цепь в насосе. При понижении температуры цепь опять замыкается, и подача горячей воды в теплообменник возобновляется. Устанавливать водонагреватель надо как можно ближе к котлу или к выходу центрального водоснабжения, вертикально или горизонтально, на пол или стену, исходя из типа прибора.

Преимущества комбинации «котёл + бойлер» по сравнению с двухконтурным котлом

1. Высокая экономичность расхода топлива для горячего водоснабжения.

2. Комфортность при организации рециркуляции в системе ГВС. Не нужно долго ждать, пока горячая вода пойдёт из наиболее удалённой точки водоразбора.

3. Возможность работы полотенцесушителей и водяных тёплых полов летом от линии рециркуляции в системе ГВС.

4. Экономия на расходе холодной воды.

5. Экономия на ремонте котла при замене его вторичного теплообменника (она составит примерно 50 % стоимости двухконтурного котла).

Основные характеристики при выборе бойлера

Мощность. Указывается общая и полезная мощность. Так, например, при указанной 20–30 кВт мощности на обогрев будет уходить только 10–20 кВт, поскольку остальное расходуется на бойлер. Посчитайте, какая мощность вам нужна, — это один из серьёзных стоимостных факторов прибора.

Объём. Необходимо рассчитать, хотя бы примерно, сколько всего воды необходимо для комфортного проживания вашей семьи. В среднем на личную гигиену взрослый человек тратит 5–15 л в день, на мытьё посуды — 15–25 л, на принятие душа — 50–100 л, на принятие ванны — 150–200 л в день. Всего на одного члена семьи ежедневно необходимо 80–100 л горячей воды. Расчёт относительный, так как всё зависит от ваших предпочтений и привычек.

Источник тепла. У вас твердотопливный или газовый котёл, или, может быть, солнечные батареи? Предпочтительнее приобрести бойлер с ТЭНом, тогда он сможет работать круглогодично.

Площадь и материал змеевика. Чем больше размер у теплообменника, тем быстрее вода нагреется. Например, при змеевике площадью в один квадратный метр 100 л воды нагреются за 20 минут. Медь и латунь лучше отдают тепло.

Качество бака. Зависит от материала, из которого он изготовлен. Предпочтительнее нержавеющая или обычная высококачественная сталь, так как они дольше прослужат. Немаловажно внутреннее покрытие прибора — керамика и стеклокерамика, которые гигиеничны и хорошо защищают его от коррозии.

Габариты и размещение. Корпус может быть округлым или прямоугольным. Бойлеры от 150 л делают напольными, поскольку из-за большой массы их небезопасно вешать на стену.

Теплообменники. Обычно устройства оснащаются одним змеевиком. Но, если водонагреватель подключается и к дополнительному источнику энергии, лучше выбирать модель бойлера, в которой установлены два теплообменника.

Качество термоизоляции. Обычно прослойка применяется поролоновая, но в последних моделях используется полиуретан.

Магниевый анод. Крайне желателен в бойлере, поскольку обеспечивает защиту от накипи и коррозии, особенно при проблемах с качеством воды.

Какую модель бойлера выбрать?

Компания «Бош Термотехника» — один из крупнейших мировых поставщиков энергоэффективных систем отопления и горячего водоснабжения — предлагает широкий выбор бойлеров косвенного нагрева, которые соответствуют перечисленным выше характеристикам, а также вашим пожеланиям и возможностям. Рассмотрим три серии водонагревателей этого бренда.

Бойлеры WSTB

• вертикальное исполнение для использования с настенными и напольными отопительными котлами;
• модели объёмом 120, 156, 197 и 297 л;
• изготовлены из стали с внутренним покрытием из гомогенной эмали;
• предназначены для приготовления горячей воды в бытовых целях для квартир, частных домов и коттеджей;
• модель WSTB 120 O — подключение котла сверху;
• модель WSTB 160–300 — подключение котла сбоку;
• гильза для подключения температурного датчика;
• теплоизоляция из пенополиуретана толщиной 55 мм;
• мягкая облицовка;
• линия рециркуляции в моделях WSTB 160–300;
• сливной кран в модели WSTB 120 л.

Как видно, бойлеры косвенного нагрева Bosch WSTB имеют внутреннее стеклокерамическое покрытие, которое обеспечивает защиту бака от коррозии и абсолютную гигиеничность приготовления горячей воды. Данное покрытие разработано в отделе исследований и разработок компании. Что немаловажно, каждая серия бойлеров косвенного нагрева Bosch была адаптирована к российским условиям и специально приспособлена к работе с жёсткой водой. Теплоизоляция бойлеров серии WSTB выполнена из безопасных материалов и минимизирует теплопотери в режиме готовности.

Бойлеры W/WST

• вертикальное исполнение для использования с настенными и напольными отопительными котлами;
• подключение к сторонним теплогенерирующим системам;
• модели объёмом от 120 до 987 л;
• высокая производительность;
• изготовлены из стали с внутренним покрытием из гомогенной эмали;
• предназначен для приготовления горячей воды для частных домов, коттеджей, коммерческих и промышленных систем;
• подключение теплогенератора сбоку;
• мощность теплообменника от 25 до 112 кВт;
• гильза для подключения температурного датчика;
• различные типы теплоизоляции по материалу и толщине для обеспечения требуемого уровня энергоэффективности;
• греющий элемент — змеевик из стали, покрытой стеклокерамикой;
• возможность дооснащения ТЭН;
• линия рециркуляции;
• магниевый анод;
• люк для шламоудаления и ревизии.

Данная серия W бойлеров косвенного нагрева была выполнена для объектов с большой потребностью в горячей воде. Линейка представлена баками литражом от 120 до 987 л. Как и в других сериях, внутреннее пространство бака покрыто стеклокерамикой, являющейся химически нейтральной и обеспечивающей абсолютную гигиеничность приготовления горячей воды. Теплоизоляция бойлеров Bosch специально разработана для того, чтобы уменьшить теплопотери в режиме готовности. Теплоизоляция представлена тремя типами, которые отличаются материалом и толщиной теплоизоляции.

Все баки оснащены изолированным магниевым анодом.

Бойлеры WD

• вертикальное исполнение для использования с настенными отопительными котлами;
• модели объёмом 115 или 149 л;
• минимальные теплопотери и высокая степень экономичности;
• подключение теплогенератора сверху;
• компактные размеры;
• гильза для подключения температурного датчика;
• энергоэффективная теплоизоляция;
• греющий элемент — змеевик из стали, покрытой стеклокерамикой;
• линия рециркуляции;
• магниевый анод.

Бойлеры косвенного нагрева серии WD специально спроектированы для установки в помещениях с ограниченным пространством, в этом им помогает кубическая форма корпуса. Линейка представлена баками объёмом 115 и 149 л с вертикальным подключением, что делает их идеальным дополнением для настенных одноконтурных котлов. И здесь внутреннее пространство бака покрыто стеклокерамикой, являющейся химически нейтральной и обеспечивающей абсолютную гигиеничность приготовления горячей воды.

Хотя система из одноконтурного котла и бойлера занимает больше места в помещении, чем один двухконтурный котёл, этот единственный недостаток с лихвой покрывают многие преимущества такой комбинации, которые мы обозначили ранее. Бойлер косвенного нагрева может стать незаменимым прибором для комфортного горячего водоснабжения вашего дома или квартиры.

Как выбрать бойлер косвенного нагрева (2019) | Водонагреватели | Блог

Бойлеры косвенного нагрева, как и прочие водонагреватели, предназначены для организации систем горячего водоснабжения. Однако долгое время они не пользовались особой популярностью, сильно уступая электрическим бойлерам и газовым колонкам.

Бойлеры косвенного нагрева дороже электрических и газовых аналогов, да и установка их связана с некоторыми сложностями. Однако рост цен на энергоносители, затянувшийся кризис и возрастающая техническая грамотность владельцев загородного жилья потихоньку увеличивают спрос к этому виду водонагревателей, ведь у них есть множество плюсов:

— Экономичность. По сравнению с электрическими бойлерами, греющийся от газового котла «косвенник» дает (в зависимости от местных тарифов на газ и электричество) экономию в 3-10 раз. Если же сравнивать с отдельным газовым бойлером или газовой колонкой, то бойлер косвенного нагрева выгоднее тем, что не требует изменения газового проекта и отдельного дымохода.

— Долговечность. У бойлеров косвенного нагрева отсутствует высокотемпературный нагревательный элемент, прогар которого является самой распространенной причиной поломки водонагревателя. Теплообменник бойлера косвенного нагрева обрастает накипью намного медленнее и это не представляет для него особой опасности.

— Использование бойлера косвенного нагрева является самым простым способом организации ГВС (Горячего ВодоСнабжения) при использовании нестандартных источников тепла – солнечных панелей, тепловых насосов и т.п.

— Бойлер косвенного нагрева наиболее удобен при организации системы ГВС с рециркуляцей (о них будет чуть ниже), набирающей все большую популярность в частных домах и коттеджах.

Есть у бойлеров косвенного нагрева и минусы. Кроме высокой цены и внушительных габаритов можно отметить относительно невысокую производительность, связанную с низкой температурой теплоносителя и зависимость от внешнего источника тепла. Последнее обстоятельство может вызвать некоторые затруднения летом при отоплении с помощью газового котла. Котел должен быть подготовлен для использования в паре с бойлером, иметь соответствующие настройки и возможность подключения к датчику температуры в бойлере, иначе эффективность работы системы будет снижена.

Для снижения зависимости от внешнего источника тепла, многие бойлеры комплектуются ТЭНами, позволяющими поддерживать температуру воды в бойлере при прекращении подачи горячего теплоносителя в теплообменник.

Устройство бойлеров косвенного нагрева

Устроен бойлер косвенного нагрева весьма просто – внутри бака проходит спиральный теплообменник, по которому циркулирует теплоноситель от источника тепла (обычно – газового котла). Теплоносителем может быть как дистилированная вода, так и специальные жидкости (этиленгликоль, пропиленгликоль, антифриз и т.д.). Задача теплоносителя — эффективно перенести тепло от его источника (котла) до бойлера.

Теплообменников может быть больше одного – такие бойлеры позволяют использовать несколько источников тепла одновременно. К примеру, солнечных панелей может быть недостаточно для прогрева воды, тогда можно подключить ко второму теплообменнику газовый котел, «добирающий» требуемое тепло.

Кроме патрубков для теплоносителя, для горячей и поступающей холодной воды, могут быть также патрубки для рециркуляции и для установки датчика температуры.

Горячее водоснабжение с рециркуляцией

Случалось ли вам, открыв кран, ждать, когда вода «потеплеет»? Стоящая в трубах вода, разумеется, остывает, и чем водонагреватель расположен дальше от точки разбора, тем дольше приходится ждать горячей воды. При этом литры (а то и десятки литров) воды без пользы утекают в канализацию. Система ГВС с рециркуляцией полностью решает эту проблему – в ней горячая вода движется по трубам постоянно, температура её всегда остается высокой и теплая вода из крана появляется мгновенно. И именно бойлеры косвенного нагрева позволяют организовать такую систему с минимальными затратами и максимальной эффективностью.

При организации системы ГВС с рециркуляцией на основе бойлера косвенного нагрева и газового котла в отопительный период дополнительные затраты будут только на питание циркуляционного насоса. Разумеется, горячие трубы ГВС отдадут некоторое количечтво тепла в дом, но это значит, что отопительным батареям останется меньше работы. Произведенное котлом тепло, в итоге, все равно остается в доме и внедрение рециркуляции горячей воды увеличения расхода газа (чего некоторые опасаются) не вызывает.

Характеристики бойлеров косвенного нагрева

Наличие опции «рециркуляция» говорит о том, что бойлер подготовлен к использованию в системе ГВС с рециркуляцией, проще говоря, имеет патрубок для «обратки». Бойлеры без такого патрубка тоже можно использовать в системе с рециркуляцией, но это потребует усложнения обвязки (трубопровода и запорных устройств) бойлера и немного снизит эффективность системы.

Полезный объем бака является важным параметром для любого накопительного водонагревателя. Чем объем больше, тем больше членов вашей семьи смогут умыться, принять душ или ванну без повторного прогрева бойлера. Температура горячей воды в бойлере косвенного нагрева обычно ниже, чем в накопительных электронагревателях, поэтому и объем его должен быть больше.

С увеличением объема бака увеличивается и время, необходимое для его нагрева. Сколько конкретно времени потребуется – зависит от множества параметров – от объема бойлера, разницы температур нагреваемой воды, температуры теплоносителя, его расхода и т.д. Если в паспортных данных котла не приведено время нагрева, то его можно примерно вычислить по формуле.

где Т – время прогрева в часах, V-объем бака в м³, Δt – перепад температур, W- тепловая мощность бойлера в кВт, 0,00117 – коэффициент для согласования единиц измерения. Однако имейте в виду, что приводимая в параметрах тепловая мощность бойлера зависит от температуры теплоносителя и горячей воды – для расчета паспортной мощности чаще всего берутся значения 80°С и 45°С соответственно. Но могут быть и другие величины и при сомнениях следует обратиться к документации на бойлер. При изменении любой из температур значение тепловой мощности бойлера также меняется. Некоторые производители приводят таблицы со значениями тепловой мощности для различных температур теплоносителя и горячей воды.

Если же такой таблицы в руководстве нет, время прогрева можно оценить только примерно – чем ниже температура теплоносителя и чем выше температура горячей воды, тем дольше будет прогреваться бойлер.

Способ нагрева определяет, каким образом греется вода в бойлере. Все бойлеры косвенного нагрева используют, как следует из названия – косвенный способ, когда нагрев производится протекающим через бойлер теплоносителем. Однако многие бойлеры снабжены также ТЭНом, осуществляющим электрический нагрев воды в бойлере. Кроме ого, большинство моделей без ТЭНа позволяют его последующую установку в специальный патрубок или в ревизионное отверстие.

ТЭН может быть полезен в следующих случаях:

— Если температура теплоносителя непостоянна, ТЭН позволяет установить и поддерживать точную температуру горячей воды в бойлере.

— Если температуры теплоносителя от основного источника тепла недостаточно для прогрева бойлера, например, при использовании солнечных панелей или теплового насоса. В этом случае ТЭН используется для «догрева» воды до нужной температуры.

— При отключении основного источника тепла на ремонт, профилактические работы или просто на лето. В этом случае ТЭН используется для прогрева всего объема воды. Но имейте в виду, что мощность ТЭНа обычно в разы меньше мощности, обеспечиваемой теплообменником, поэтому скорость прогрева при использовании одного лишь ТЭНа снизится в разы. Чтобы определить время прогрева всего бойлера, можно воспользоваться той же формулой:

где W – мощность ТЭНа. Ну и ни о какой экономии в таком режиме работы говорить, конечно, не приходится. При неработающем теплообменнике бойлер косвенного нагрева с ТЭНом превращается просто в дорогой накопительный электроводонагреватель, поэтому долгое время его так эксплуатировать не стоит.

Площадь теплообменника влияет на его тепловую мощность. Разные производители могут использовать различные значения расхода теплоносителя, температур теплоносителя и горячей воды при подсчете тепловой мощности. Поэтому этот параметр может оказаться полезен при сравнении двух моделей с примерно одинаковым значением тепловой мощности. В одинаковых условиях модель с большей площадью теплообменника обеспечит большую мощность.

Максимальная температура нагрева определяет температуру горячей воды, при которой не происходит повреждения внутреннего покрытия бака. Сама температура нагрева зависит исключительно от температуры теплоносителя. Не рекомендуется греть бойлер теплоносителем с температурой большей, чем максимальная температура нагрева.

Покрытие внутреннего бака необходимо для его защиты от коррозии. Лучше всего защищены от неё баки из нержавеющей стали, но они и стоят дороже остальных. Слабое место таких баков – сварной шов, который часто выполняется металлом, подверженным коррозии.

Баки с эмалевым покрытием и покрытием из биостеклофарфора (стеклокерамикой, являеюшейся разновидностью эмали) уступают «нержавейке» в устойчивости к механическим повреждениям – малейшая деформация бака приводит к появлению трещин в покрытии и, как следствие, быстрому появлению очагов коррозии. Поэтому при покупке бойлера с эмалированным баком надо тщательно осматривать корпус на отсутствие вмятин и впоследствии беречь бойлер от ударов.

Кроме того, качество покрытия может быть разным, и эмали разных моделей могут сильно отличаться по прочности и долговечности.

Многие производители для дополнительной защиты бака от коррозии устанавливают в него магниевый анод. Магний взаимодействует с кислородом воды, защищая металл бака от его воздействия. Магниевый анод защитит бак даже при повреждении покрытия, но он требует периодической замены – раза в 1-2 года.

При подборе бойлера обратите внимание на максимальное допустимое давление горячей воды и давление теплоносителя. Допустимое давление горячей воды должно быть с некоторым (1,5…2 кратным) запасом выше максимального давления в магистрали холодной воды. Если в системе ХВС часты гидроудары, рекомендуется поставить на входе в бойлер редуктор давления.

А допустимое давление теплоносителя должно соответствовать параметрам источника тепла. Ни в коем случае значение этого параметра не должно быть ниже уставки (заданного значения давления, при котором происходит срабатывание клапана) предохранительного клапана котла – это может привести к разрыву бойлера.

Варианты выбора бойлеров косвенного нагрева

Для обеспечения горячей водой семьи в 2-3 человека, выбирайте среди бойлеров с полезным объемом 80 – 150 л.

Для семьи в 4-6 человек объем бака потребуется побольше – 200 – 300 л.

Если вы хотите, чтобы вода в кране была горячей сразу после того, как вы его открыли – вам нужна система ГВС с рециркуляцией и бойлер косвенного нагрева с соответствующей опцией.

Наличие ТЭНа в бойлере косвенного нагрева гарантирует наличие горячей воды, даже если основной источник тепла по каким-то причинам будет отключен или окажется неспособен нагреть воду до нужной температуры.

Бойлер с магниевым анодом проработает дольше за счет дополнительной защиты от коррозии – только не забывайте его периодически менять.

Понижение температуры в системе рециркуляции горячей воды

Мы получаем множество звонков в службу технической поддержки с вопросами о правильной обвязке главного смесительного клапана в точке распределения, если в системе горячего водоснабжения есть циркуляционный насос. К сожалению, существует МНОГО неправильно подключенных трубопроводов, что приводит либо к температурному скачку , либо к перепаду температуры в рециркуляционном трубопроводе ночью, когда нет вытяжки из арматуры. Первые пользователи горячей воды утром могут иметь перегретую (ползучесть) или недогретую (падение) горячую воду, когда в системе нет трубопроводов, как показано в журнале Caleffi idronics ™ (Выпуск № 11) , рис. 7- 5, или в Инструкциях по установке для наших клапанов 521 , 5231 Series MixCal ™ или 6000 Series LEGIOMIX ®.

Вот несколько кратких ответов (подробности см. В этих литературных ссылках) на распространенные вопросы о температурной ползучести и температурном спаде:

1) Убедитесь, что поток всегда достаточен для удовлетворения требований клапана минимального расхода галлонов в минуту. Всем регулирующим клапанам требуется достаточный поток для правильной работы. Постоянно работающий рециркуляционный насос правильного размера обычно обеспечивает достаточный поток.

2) Главный смесительный клапан в точке распределения, у которого нет 100% перекрытия на его входных портах (большинство термостатических смесительных клапанов), может вызвать проскальзывание или провисание, если он не подключен надлежащим образом.Большинство цифровых смесительных клапанов, таких как LEGIOMIX серии 6000, имеют 100% перекрытие, поэтому проскальзывание и понижение не являются проблемой.

3) На рисунке 7-5 в idronics # 12 показан правильный трубопровод с обратным клапаном , который дросселирует количество рециркуляционной воды, возвращающейся на холодный вход смесительного клапана, и байпасом . клапан , который ограничивает количество рециркуляционной воды, возвращающейся в накопительный бак.Эти клапаны могут быть простыми клапанами, такими как Caleffi 142 Series Flo-Set ™ . Перепускной клапан необходимо приоткрыть лишь слегка, чтобы обеспечить обратный поток рециркуляционной воды обратно в бак и на горячий вход смесительного клапана, чтобы компенсировать тепловые потери в подающем трубопроводе, выходящем в светильники. Страница 54 в idronics # 11 описывает, как это настроить. Обратный клапан обычно полностью открыт (иногда даже не требуется).Слишком много воды, возвращающейся в резервуар для хранения, вызывает ползучесть; слишком мало вызывает поникание. Эти клапаны уравновешивают возвратные потоки.

Ознакомьтесь со схемами трубопроводов, и если вам нужна дополнительная помощь , свяжитесь с нами !

Powermaster »Водонагреватели

Сегодня на рынке доступны различные типы водонагревателей для потребления горячей воды. Эти водонагреватели можно классифицировать по ряду технических характеристик, которые придают различным типам отличительные особенности.

1. Прямое и косвенное возгорание:
   • — Нагреватели прямого огня
     Как видно из названия, нагреватели прямого огня нагревают воду напрямую, при этом либо пламя, либо нагретые газы сгорания горелки вступают в прямой контакт с трубкой, по которой циркулирует вода, или с емкостью, по которой хранит воду.
     Характеристики: Бытовая горячая вода обычно содержит растворенные соли и минералы. Стенки трубки, в которой циркулирует вода, или емкости, в которой хранится вода, при нагревании достигают высоких температур.При температурах выше 158 ° F растворенные соли и минералы встраиваются и прилипают к теплопередающему материалу. Эти солевые и минеральные отложения образуют изолирующий слой, называемый накипью, который препятствует надлежащей теплопередаче, необходимой для охлаждения материала трубки или контейнера. Таким образом, механизм теплопередачи постепенно снижается, а вместе с ним снижается эффективность котла, пока в конечном итоге теплопередающий материал не станет перфорированным или сгорит.
     КПД : Как упоминалось выше, КПД обогревателей прямого действия постоянно снижается, резко сокращая срок их службы.

• Нагреватели косвенного нагрева
  В нагревателях косвенного нагрева горячая вода для бытового потребления нагревается с помощью воды или пара в замкнутом контуре, что предотвращает крупное образование накипи и его негативные последствия.
  Характеристики: Пламя или дымовые газы сначала нагревают воду или пар в замкнутом контуре, который затем передает произведенное тепло в систему горячего водоснабжения с помощью теплообменника.Горячая вода для бытового потребления нагревается косвенно, что устраняет или резко снижает проблему образования накипи и негативных последствий, вызываемых прямым контактом с большим пламенем или температурами продуктов сгорания.

  Для обеспечения длительного срока службы и высокого уровня эффективности теплопередачи, который будет оставаться неизменным на протяжении многих лет, требуется обогреватель непрямого действия. Для достижения оптимальных результатов потребуется более крупный и более дорогой нагреватель.

Calderas Powermaster рекомендует использовать только обогреватели непрямого действия, чтобы обеспечить длительный срок службы, высокий уровень эффективности на протяжении всего срока службы, меньший расход топлива, снижение затрат на техническое обслуживание и максимальную надежность.

1. Пропуск против депозита:
   • –Проходные нагреватели
     Обмен или нагрев горячей воды для бытового потребления осуществляется непосредственно в проходе воды через теплообменник, который обычно нагревается прямым пламенем.
     Преимущества : Проточные обогреватели не требуют резервуара для хранения воды и поэтому обеспечивают экономию места.
     Недостатки: Когда горячая вода используется для нескольких целей одновременно (например, душ), будут большие колебания температуры, которые вызывают очевидные неудобства для конечных пользователей, которые должны постоянно регулировать температуру воды.Пропускные обогреватели также имеют более короткий срок полезного использования.

• Нагреватели отложений
  * Нагреватели с большим резервуаром или, при необходимости, резервуаром для горячей воды
  С помощью рециркуляционного насоса горячей воды вода при нагревании рециркулирует между теплом нагревателя теплообменник и вода в емкости или накопительном баке.
  Теплообменник может быть установлен в водонагревателе непрямого действия или в резервуаре для горячей воды.
  Преимущества: Наличие большого объема горячей воды устраняет колебания температуры в местах потребления (например, в душевых). Качество купания значительно улучшается, поскольку устраняются неудобства, вызванные колебаниями температуры. Нагреватели депозитов также имеют более длительный срок полезного использования.
  Недостатки : Нагреватели отложений требуют большего оборудования и, следовательно, большего машинного отделения.

Calderas Powermaster рекомендует использовать проходной нагреватель только в том случае, если есть один конечный пользователь (например,g один душ) и подогреватель отложений в случае более чем одного конечного пользователя, это гарантирует более постоянную температуру воды на выходе и достаточную подачу для покрытия любых скачков потребности в воде в часы пик, тем самым продлевая срок службы оборудования и более комфортное и качественное купание.

1. Конденсация в сравнении с неконденсирующейся:
   • Конденсационные нагреватели
     Конденсационные нагреватели — это те, в которых температура газов сгорания достигает значений ниже температуры термобаллона, в результате чего содержащаяся внутри испарившаяся вода превращается в жидкую фазу (т.е.е. для конденсации) и, таким образом, для передачи скрытой энергии фазового сдвига в горячую воду для бытового потребления, которую необходимо нагреть.
     Конденсаторный нагреватель должен быть спроектирован так, чтобы выдерживать коррозию, вызванную конденсированными газами, и отводить соответствующее скопление воды. Обычно конденсационный нагреватель требует низкой температуры воды на входе (около 59 ° F) для достижения конденсации. Обычно это не так. Когда температура воды на входе выше и конденсация продуктов сгорания не происходит, конденсационный нагреватель работает так же, как неконденсирующий нагреватель.

• Нагреватели без конденсации
  Нагреватели без конденсации — это такие нагреватели, в которых конструкция оборудования не предусматривает выход газов сгорания при температурах ниже температуры газов в баллоне и, следовательно, не требует специальных материалов для поддержки соответствующей коррозии и дренаж. Как правило, все нагреватели отложений также не имеют конденсации по своей конструкции.

Calderas Powermaster рекомендует использовать конденсационный нагреватель только при отсутствии запаса воды, потому что при наличии отложений температура воды на входе в котел будет выше максимальной, необходимой для достижения конденсации, и как таковая установка будет работать. как нагреватель без конденсации.

% PDF-1.6
%
1103 0 объект
>
эндобдж

xref
1103 77
0000000016 00000 н.
0000003030 00000 н.
0000003135 00000 п.
0000003670 00000 н.
0000004420 00000 н.
0000005104 00000 п.
0000005217 00000 н.
0000005332 00000 н.
0000005865 00000 н.
0000012046 00000 п.
0000012780 00000 п.
0000013513 00000 п.
0000013918 00000 п.
0000019185 00000 п.
0000019784 00000 п.
0000020447 00000 п.
0000022891 00000 п.
0000024581 00000 п.
0000026778 00000 п.
0000028459 00000 п.
0000030731 00000 п.
0000032979 00000 н.
0000035009 00000 п.
0000036308 00000 п.
0000040703 00000 п.
0000041144 00000 п.
0000041270 00000 п.
0000066847 00000 п.
0000066888 00000 п.
0000068661 00000 п.
0000068702 00000 п.
0000069140 00000 п.
0000069239 00000 п.
0000069398 00000 п.
0000069545 00000 п.
0000069955 00000 п.
0000070217 00000 п.
0000070360 00000 п.
0000070738 00000 п.
0000070976 00000 п.
0000071742 00000 п.
0000071783 00000 п.
0000074360 00000 п.
0000074757 00000 п.
0000075014 00000 п.
0000075121 00000 п.
0000075478 00000 п.
0000075692 00000 п.
0000077108 00000 п.
0000077149 00000 п.
0000077265 00000 п.
0000077401 00000 п.
0000077533 00000 п.
0000077665 00000 п.
0000077801 00000 п.
0000077933 00000 п.
0000078058 00000 п.
0000078169 00000 п.
0000078443 00000 п.
0000078594 00000 п.
0000078726 00000 п.
0000078850 00000 п.
0000078978 00000 п.
0000079174 00000 п.
0000079325 00000 п.
0000079573 00000 п.
0000079982 00000 п.
0000080398 00000 п.
0000080550 00000 п.
0000080709 00000 п.
0000080860 00000 п.
0000084603 00000 п.
0000086749 00000 п.
0000088895 00000 п.
0000098148 00000 п.
0000221976 00000 н.
0000001836 00000 н.
трейлер
] / Назад 4848790 >>
startxref
0
%% EOF

1179 0 объект
> поток
hV] L [е ~ ООО 0 -] — Ӗnc 턮 `l ڠ, 1 zAL.tS. $ x% J [\ L \ zw) (& M {} {s

Термостатическая балансировка | CircuitSolver® | Для бытовых систем горячего водоснабжения

Традиционные ручные балансировочные клапаны часто не удовлетворяют динамические потребности в горячей воде систем рециркуляции горячей воды. Ручная балансировка обычно достигается путем объединения усилий нескольких подрядчиков, балансирующих и повторно балансирующих систему снова и снова для достижения требуемого расхода в статической среде во время запуска. Этот процесс балансировки приводит к огромным трудозатратам и частым обратным вызовам, поскольку динамика использования системы делает начальную балансировку неадекватной.

Хотя ручные методы балансировки хороши в теории, на практике они не работают. Завышенные затраты на рабочую силу и неспособность реагировать на динамические изменения в системе горячего водоснабжения (ГВС) подчеркивают эту неэффективность.

Термостатическая балансировка — Установите и забудьте!

Чтобы преодолеть проблемы, присущие традиционным методам ручной балансировки, ThermOmegaTech® изобрела CircuitSolver®, первый на рынке термостатический балансировочный клапан. CircuitSolver® автоматически уравновешивает ГВС, регулируя поток через систему для поддержания заданной температуры в конце каждого ответвления подачи, устраняя необходимость в ручной балансировке, обеспечивая при этом мгновенную подачу горячей воды к каждому приспособлению.

Используя наш запатентованный привод Thermoloid®, содержащий парафиновый воск, CircuitSolver® непрерывно контролирует температуру воды и автоматически регулирует поток через систему, чтобы направить горячую воду туда, где это необходимо, чтобы удовлетворить колебания спроса.

Установленный в линию в конце каждой ветви перед возвратом, CircuitSolver® использует термопривод для регулирования открытия и закрытия клапана в ответ на изменения температуры для управления потоком воды через CircuitSolver®.Когда температура воды падает ниже заданного значения клапана, CircuitSolver® модулирует открытие, позволяя большему количеству воды течь в обратку. Когда вода снова приближается к заданной температуре клапана, CircuitSolver® автоматически переходит в закрытое положение.

Во время первоначального запуска ГВС эта модуляция обеспечивает дополнительный поток к веткам, все еще нуждающимся в горячей воде, обеспечивая термически сбалансированную систему.Во время работы после запуска каждый клапан работает независимо, регулируя расход, необходимый для удовлетворения переменных потребностей системы в горячей воде в течение дня. Чтобы избежать остановки рециркуляционного насоса в периоды низкой нагрузки, клапан никогда не будет полностью закрываться, всегда позволяя небольшую часть байпасного потока возвращаться.

Термостатические балансировочные клапаны

CircuitSolver® также можно использовать для балансировки обратного потока между главным смесительным клапаном и водонагревателем. Чтобы узнать больше об этом приложении, перейдите на страницу «Балансировка возврата ГВС с помощью CircuitSolver».

Льготы:

• Лучшая в отрасли гарантия 3 года
• Полностью изготовлен из нержавеющей стали
• Обеспечивает быструю подачу горячей воды ко всем кранам
• Устраняет необходимость вручную балансировать систему горячего водоснабжения
• Устраняет необходимость увеличения размеров рециркуляционных насосов
• Минимизирует вызванную скоростью эрозию труб, клапанов и фитингов
• Снижает затраты на установку и обслуживание
• Способствует эффективному сбережению воды

Сертификаты:

• Сертификат NSF / ANSI 61 и нулевое содержание свинца
• Сертификационный совет штата Массачусетс
• Соответствует разделу 1417 (d) SDWA, Закон о безопасной питьевой воде
• Соответствует разделу 116875 Кодекса здравоохранения и безопасности штата Калифорния
• Поддерживает усилия по получению сертификата LEED
• Соответствует Закону о покупках в Америке

Узнайте, как CircuitSolver® существенно повлияет на производительность, экономию и долговечность системы горячего водоснабжения в вашем здании.Чтобы узнать больше о CircuitSolver® и его применении в ваших проектах, свяжитесь с нашей командой экспертов по сантехническим изделиям.

Я не встречал другого продукта, такого как CircuitSolver®. После их установки вам никогда не придется регулировать его, в отличие от ручного балансировочного клапана, где вам нужно балансировать каждый отдельный клапан, который вы устанавливаете.

— Ричард Паркер — Pan-Pacific Mechanical

Современные водонагреватели косвенного нагрева — Сантехника и HVAC

Восемь лет назад этот резервуар непрямого действия был установлен в доме 1928 года постройки вместе с новым конденсационным котлом.Были сохранены оригинальные чугунные радиаторы дома. Система продолжает обеспечивать эффективное и надежное обслуживание — и много горячей воды!

Рой Коллвер

Гидравлические системы отопления помещений идеально подходят для выполнения двойных задач, создавая горячую воду для бытового потребления (ГВС) через внутренний теплообменник внутри накопительного бака.

Эти резервуары называются водонагревателями косвенного действия из-за наличия двух стадий теплопередачи. Первая стадия происходит в собственном теплообменнике котла (HX), где горячие газы от процесса сгорания передаются в воду гидравлической системы.Вторая стадия происходит внутри бака, где горячая вода из котла передает тепло через теплообменник бака более холодной воде для бытового потребления.

Они существуют уже много лет. Но продолжающаяся тенденция к снижению температуры воды в системе для использования конденсационных котлов и тепловых насосов создала проблемы. Старые конструкции были основаны на наличии высокотемпературной котловой воды в любое время года. Это всегда было неэффективно в теплое время года, но когда топливо было дешевым, а изменение климата было всего лишь слухом, разработчики системы экономили на теплопередающей поверхности, чтобы снизить стоимость оборудования.Излучатели тепла, включая косвенные теплообменники баков, были небольшими в высокотемпературных системах.

Это никогда не было отличной идеей. Если вы посмотрите на гайки и болты теплопередачи в резервуаре косвенного нагрева, становится очевидным способ создания лучшего нагревателя за счет использования большой площади теплопередающей поверхности. В качестве бонуса, когда непрямой HX не приходится иметь дело с высокими температурами воды, многократные термические нагрузки, возникающие при циклическом изменении температуры / холода, значительно снижаются, что приводит к увеличению срока службы.Накопление минеральных отложений снижается или полностью устраняется, если поверхности HX на стороне бытового водоснабжения не подвергаются воздействию высоких температур, как в резервуарах прямого нагрева или в резервуарах непрямого нагрева с высокой температурой.

Четыре проектных фактора

На рис. 1 показано движение тепла в системе водяного отопления. Четыре показанных конструктивных фактора связаны в физическом танце, в котором движение одного партнера влияет на движения остальных трех. Некоторые партнеры ограничены небольшим пространством на танцполе, а другие не могут оттащить их от него.

Фактор № 1 касается внутреннего теплообменника резервуара — в большинстве резервуаров используется один или несколько витков металлических трубок для переноса более горячей котловой воды через резервуар с более холодной водой для бытового потребления. Дизайнеры могут увеличить площадь поверхности с помощью более длинных трубок или трубок большего диаметра, но им нужно быть осторожными, чтобы учесть, что фактор № 4 — скорость потока — может разумно танцевать только в небольшом пространстве. Более длинные трубы препятствуют высокому потоку, в то время как большие диаметры подавляют турбулентность и теплопередачу при меньшем потоке.

Некоторые производители предлагают несколько вариантов теплообменников для резервуаров непрямого действия. Слева: стандартные теплообменники, теплообменники высокой и сверхвысокой производительности.

Фактор № 2 определяет, сколько тепла может перемещаться (переноситься) через стенки теплообменника от горячего к холодному. При использовании британских мер теплоотдача обычно описывается в британских тепловых единицах в час, передаваемых на квадратный дюйм поверхности HX на разницу температур в градусах Фаренгейта (Delta T).

Большая разница приводит к большей теплопередаче, но для любой заданной Delta T три других фактора могут сговориться, чтобы сдерживать количество тепла, которое проходит.Существуют также внешние конструктивные факторы, которые могут ограничить максимальную доступную температуру, например, ограничение температуры котла, способствующее конденсации.

Фактор № 3 помогает, только если другие танцоры умеют танцевать буги-вуги в том же ритме. Большой котел с высокой теплопроизводительностью не является преимуществом, если в косвенном баке нет большого змеевика HX, работающего с высоким значением Delta T, в сочетании с высокими расходами, чтобы иметь возможность поглощать все это тепло. Другими словами, четыре партнера должны быть в хорошей форме и танцевать под одну и ту же мелодию, иначе они начнут спотыкаться друг о друге

Размер для загрузки

В большинстве систем HX рассчитан на нагрузку ГВС, которая меньше нагрузки на отопление.В этих случаях HX не сможет передавать полную тепловую мощность от котла, и котел будет модулировать или работать с коротким циклом, чтобы соответствовать мощности HX.

Важный курс по Hydronics 101 должен требовать от учащихся наблюдения за работой модулирующего котла в течение полного цикла нагрева ГВС, в то время как они контролируют температуру на входе и выходе системы. Если бак холодный (высокая дельта Т между внутренней и внешней частью HX), котел будет модулировать до высокой скорости горения из-за фактора №2 берет на себя инициативу. По мере того, как танк нагревается (уменьшая Delta T), Фактор 2 замедляет всю танцевальную труппу, хотя Фактор 3 все еще хочет жестко танцевать буги-вуги. Как насчет того, чтобы поднять его на ступень выше, увеличив скорость потока в змеевике, чтобы увеличить среднюю температуру HX?

Фактор 4 сильно конкурирует с Фактором 1 — оба они снижают высокую стоимость металлов, совместимых с водоснабжением и бытовым водоснабжением. Чтобы увеличить скорость потока, диаметр трубки необходимо увеличивать по мере ее удлинения — основная гидродинамика.Для большей площади поверхности HX требуется больше трубок и / или большего диаметра. Оба решения означают больше металла — больше денег.

Рис. 1: На этой схеме показаны четыре основных конструктивных фактора для перемещения тепла в гидравлической системе.

Химический состав жидкостей в этих системах требует использования высококачественных материалов для долговечности и надежной теплопередачи. Лучшими материалами оказались нержавеющая сталь 316L или 316Ti и медь. Медь дорогая, но очень хороший проводник тепла. Нержавеющая сталь не так уж и дорога, но не так хорошо проводит тепло, поэтому вам нужно ее больше.

Все это представляет собой загадку для разработчиков резервуаров: добавьте больше металла и увеличьте стоимость резервуара — или уменьшите количество металла, чтобы снизить стоимость резервуара, но в конечном итоге получите худшие характеристики.

Выбор подходящего бака

Многие резервуары непрямого действия отлично справятся с традиционными высокотемпературными системами, но требования «новой» гидроники могут усложнить жизнь.

Первое, на что следует обратить внимание при выборе резервуара непрямого действия, — это опубликованные производителем графики вместимости (см. Рис.2). Они покажут вам мощность ГВС при различных значениях расхода, мощности и температуры бойлера, а также различных температурах воды на входе и выходе.

Мощность ГВС часто рассчитывается с использованием стандартных галлонов США (галлонов США) в час непрерывного потока или для первого часа потребления (который учитывает емкость водонагревателя). Будьте готовы пролистать страницы диаграмм. Производители резервуаров для горячей воды бытового потребления должны были от

Рис. 2: Таблицы вместимости, опубликованные производителем, помогут выбрать правильный резервуар непрямого действия для конкретного применения.

p и их спецификации для более широкого диапазона условий.

Новые гидравлические системы могут быть спроектированы для подачи воды в теплообменник только с температурой 130 ° F, а не с температурой от 180 до 200 ° F, как раньше. Температура горячей воды 115 ° F сейчас более распространена, чем традиционные 140 ° F. Приведенные примеры диаграмм дают вам представление о том, сколько вариаций может иметь один размер резервуара с различными вариантами змеевика HX.

Три фотографии катушек предоставлены производителем, который может построить для вас резервуар с тремя различными катушками HX на ваш выбор: стандартная — большая емкость — и сверхвысокая емкость.Ожидайте увидеть больше производителей, предлагающих такие расширенные варианты.

Нет необходимости в объяснении, вы можете легко увидеть изменения конструкции, сделанные для увеличения площади поверхности HX и обеспечения большего потока, поскольку змеевики становятся слишком длинными. Присоединения к резервуару также должны быть увеличены, так как расход воды в бойлере и в бытовом помещении увеличивается с увеличением производительности.

Есть много других вариантов, не рассмотренных в этой статье, например, резервуары с двумя змеевиками для солнечной энергии и работы с микронагрузками — обратный HX, когда ГВС проходит через змеевик, а котловая вода находится в резервуаре, — нагреватели резервуар в резервуаре и многое другое. .Придется ждать еще сутки

Да, правильно спроектированный резервуар может быть дорогим, но не забывайте, что хорошо построенный резервуар из высококачественных материалов, вероятно, прослужит дольше двух или трех котлов и сэкономит деньги владельца за счет снижения затрат на электроэнергию. Насколько мне известно, никто никогда не жаловался на то, что их бак ГВС прослужил слишком долго.

Температурные балансировочные клапаны в системах оборотного водоснабжения

На прошлой неделе в журнале R. L. Deppmann Monday Morning Minutes я рассмотрел решение для ручной балансировки устройства настройки цепей Bell & Gossett и предположил, что это решение Good .

Я также рассмотрел решение для автоматической балансировки K-клапана Griswold и предположил, что это решение Better .

Новейшим дополнением к искусству балансировки в системах рециркуляции горячей воды для бытового потребления является балансировочный клапан с термостатическим управлением. Это может быть Лучшее решение для рассмотрения инженером-сантехником. Давайте посмотрим, почему я считаю, что термостатический балансировочный клапан Bell & Gossett Temp Setter ™ будет лучшим решением Best для систем рециркуляции горячей воды для бытового потребления.

Что такое балансировочный клапан устройства настройки температуры Bell & Gossett?

Temp Setter — это балансировочный клапан с термостатическим управлением. Когда мы устанавливаем расход в ручном или автоматическом балансировочном клапане, мы пытаемся вызвать такой расход, который приведет к расчетной температуре «конца прогонов». Косвенный метод баланса потока работает, но обеспечивает постоянный «расчетный» поток 24/7. Существуют нормы и стандарты, указывающие, что рециркуляционный насос следует время от времени отключать, но это прямо противоречит опасениям по поводу состояния застоя воды.

Установщик температуры имеет диапазон регулировки в полевых условиях от 98 ° F до 150 ° F. Клапан расположен в конце каждого ответвления горячего водоснабжения, как и традиционный балансировочный клапан. После настройки клапан будет регулировать или дросселировать, чтобы поддерживать заданное значение температуры. Если температура достигает заданного значения, клапан дросселируется для поддержания температуры. Если температура ниже уставки, клапан открывается. Когда клапан дросселируется, он никогда не закроется полностью, позволяя потоку не застаиваться.

Зачем измерять скорость потока, когда температура воды является желаемой?

Спецификация и выбор балансировочного клапана устройства задания температуры

Определить размер устройства для измерения температуры очень просто. Клапан доступен в размерах 1/2 ”и 3/4” и с опцией дезинфицирующего байпаса или без него. Независимо от того, составляет ли размер линии 1/2 или 3/4 дюйма, значение Cv равно 1,4, поэтому мы можем использовать B&G System Syzer для расчета падения давления. Ниже я привожу удобную таблицу для быстрого ознакомления.

Измеритель температуры B&G TS-1/2 ”, TS-3/4”, TSB-1/2 ”, TSB-3/4” Падение давления

Нет причин показывать расход на чертежах. Вот четыре простых шага для инженера:

1. Покажите символ клапана в тех местах, где начинается линия рециркуляции, как если бы это был ручной балансировочный клапан.
2. Создайте деталь, показывающую клапан с запорными сервисными клапанами вокруг него. Покажите заданное значение температуры на детали.
3. Определите, нужен ли вам только клапан или клапан с возможностью байпаса, и укажите свой выбор.
4. Укажите в разделе технических характеристик клапана или в спецификации испытаний и балансировки, несет ли сантехник или подрядчик по балансировке ответственность за настройку клапана на правильную температуру.

Какую температуру следует указать для балансировочного клапана устройства задания температуры?

Настройка температуры балансировочного клапана зависит от вашей конструкции. Директива 12 ASHRAE указывает, что минимальная температура подачи горячей воды должна составлять 140 ° F с термостатическими клапанами на арматуре.В той же директиве предполагается, что температура обратной линии горячей воды должна быть не менее 124 ° F. Если ваша конструкция основана на разных температурах, укажите эту температуру в документах.

Что такое вариант байпаса и нужно ли его указывать?

Стандарт ASHRAE 188 относится к процедурам дезинфекции, которые могут включать в себя циркуляцию воды при температуре 160 ° F для уничтожения любых легионелл.

Как это сделать, если клапан установлен на 124 ° F? Посетите «Минуты утра понедельника» Р. Л. Деппмана на следующей неделе, чтобы узнать об этом.

Заявление об ограничении ответственности: R. L. Deppmann и его аффилированные лица не несут ответственности за проблемы, вызванные использованием информации на этой странице. Хотя эта информация исходит из многолетнего опыта и может быть ценным инструментом, она может не учитывать особые обстоятельства в вашей системе, и поэтому мы не можем нести ответственность за действия, вытекающие из этой информации. Если у Вас возникнут вопросы, обращайтесь к нам.

Система горячего водоснабжения — обзор

1.3.1.2 Накопление воды

Накопление воды в основном используется в системах горячего водоснабжения (ГВС) и в резервуарах для воды. Размеры TES варьируются от стандартных цилиндрических резервуаров на 270 л, которые производятся в больших количествах в Северной Америке, до различных более крупных размеров (более 10 000 л) и геометрии. Резервуары для хранения большего размера обычно используются в сезонных хранилищах или для больших многоквартирных жилых домов, где требуется большая емкость для хранения, чтобы удовлетворить потребности в отоплении нескольких жителей.Пример недавних исследований солнечных резервуаров для горячей воды проведен, среди прочих, в (Dickinson et al., 2013). Исследования направлены на улучшение конструкции солнечных резервуаров для горячей воды и повышения их эффективности. Важным аспектом, связанным с характеристиками TES, является поддержание высокой степени термической стратификации. Следуя этому подходу, Dickinson et al. (2013) изучают подход к использованию соединенных между собой небольших резервуаров в качестве новых конфигураций для модульных солнечных систем ГВС.

В исследовании, проведенном Cruickshank и Harrison (2009, 2011), рассматривалась многобанковая система, состоящая из трех стандартных резервуаров для хранения горячей воды на 270 л, каждый из которых оборудован внешним теплообменником с естественной конвекцией с боковыми рукавами.Система могла заряжаться или разряжаться как в последовательной, так и в параллельной конфигурации. Испытания заряда при постоянной температуре проводились для ряда температур заряда в диапазоне от 20 ° C до 80 ° C и скорости потока заряда в диапазоне от 0,9 до 1,5 л / мин. Результаты показали, что последовательная стратификация была достигнута в конфигурации последовательного заряда, в то время как резервуары заряжались одновременно в конфигурации параллельного заряда.

Были также исследованы условия зарядки с переменной входной мощностью, в ходе которых изучались эффекты зарядки с двумя последовательными ясными днями или комбинациями ясного и пасмурного дня.Ночные периоды и выделения не рассматривались как часть исследования. Каждый день состоял из 10-часового профиля заряда, аппроксимированного синусоидальной функцией, где ясные дни обеспечивали максимальную подачу в систему 3 кВт, а пасмурные дни обеспечивали максимальную подачу в систему 1,5 кВт. Испытания проводились при расходах от 1,2 до 4,5 л / мин. Результаты показали, что конфигурация последовательно соединенного заряда достигает высоких уровней температурной стратификации в периоды повышения температуры заряда и ограниченной дератификации в периоды падения температуры заряда.

Кроме того, исследование показало, что при высоких расходах заряда (4,5 л / мин) распределение температуры в последовательной конфигурации было аналогично распределению температуры в параллельной конфигурации. Кроме того, при высоких скоростях потока в последовательной конфигурации и в параллельной конфигурации падение температуры контура заряда привело к большему перемешиванию и дератификации по сравнению с последовательной конфигурацией при низких скоростях потока.

Эта работа была позже расширена Дикинсоном и др. (2013, 2014), где были исследованы зарядка при постоянной температуре и ежечасная разрядка при постоянном объеме.Были исследованы три конфигурации трубопроводов: последовательный заряд и последовательный разряд, параллельный заряд и параллельный разряд, а также последовательный заряд и параллельный разряд. Схемы системы как в конфигурации последовательного заряда, так и в конфигурации последовательного разряда, а также в конфигурации параллельного заряда и параллельного разряда показаны на рис. 1.9 и 1.10 соответственно.

Рисунок 1.9. Схема многоканального хранилища, подключенного к конфигурации последовательной зарядки и последовательной разрядки (Dickinson et al., 2013).

Рисунок 1.10. Схема многоканального хранилища, подключенного к конфигурации параллельной зарядки и параллельной разрядки (Dickinson et al., 2013).

Испытания из первой части этого исследования (Dickinson et al., 2013) были проведены путем зарядки системы с постоянной температурой загрузки на входе (горячая подача) 55 ° C в течение 8 часов, при этом выполняя пять раздач равного объема, начиная с начало каждого часа после 4 часов зарядки, то есть розыгрыши происходили в начале часов 4–8.Отборы были выбраны так, чтобы они начинались через 4 часа, чтобы обеспечить частичную зарядку системы, и также учитывались различные объемы отбора, чтобы можно было наблюдать влияние на расслоение резервуара.

Стремясь развить результаты предыдущих исследований, Dickinson et al. (2014) исследовали влияние зарядки с переменной потребляемой мощностью и переменного почасового объема потребления. Три экспериментальных испытания были выполнены в течение 2-дневных периодов испытаний, чтобы включить переменные условия заряда и разряда.Рассматриваемые конфигурации водопровода включают: последовательный заряд и последовательный разряд, параллельный заряд и параллельный разряд, а также последовательный заряд и параллельный разряд. Сравнение конфигураций систем основывалось на уровнях стратификации, температуре подачи горячей воды и доле солнечной энергии. Результаты исследования показали, что параллельная зарядка и разрядка системы дает самую высокую долю солнечной энергии по сравнению с другими многобанковыми конфигурациями, при этом доля солнечной энергии равна 0.

установка вентиляционных систем на крепежи, схемы проектирования вытяжки своими урками

Очень редко люди, живущие в домах, задумываются о наличии грамотно установленной системы вентиляции. А ведь от нее зависит не только комфортное времяпрепровождение в помещении, но и здоровье домочадцев. Запотевшие окна, темные пятна в углах и на стенах должны стать сигналом того, что вентиляционная система установлена неправильно либо ее нет совсем. Это грозит жильцам постоянным недомоганием, слабостью, в худшем случае приобретением хронических заболеваний дыхательной системы.

Специалисты советуют при обнаружении явных признаков, указывающих на отсутствие вентиляции, срочно заняться ее установкой.

Основные правила монтажа

Для комфортного самочувствия отечественным законодательством разработаны определенные нормы, устанавливающие поступление необходимого воздушного потока.

Если грамотно использовать разработанные стандарты и правила, то сделать вентиляцию получится грамотно. Эти же стандарты помогут определить оптимальный воздухообмен для жилых помещений в летний период и холодное время года, когда в доме работает система отопления.

Государственные стандарты

Все правила сведены в государственные стандарты – ГОСТ, санитарные правила и нормы – СанПиН, своды правил – СП.

В указанных нормативных актах приводятся расчеты притока воздуха в различные типы помещений, которые зависят от разных факторов. Они регламентируют необходимые параметры воздухообмена и здорового микроклимата, а также устанавливают нормы установки вентиляционного оборудования и его функционирования. Например, согласно ГОСТам, в среднем на один квадратный метр закрытого помещения должно приходиться до трех кубических метров свежего воздуха. Кроме того, на одного взрослого жильца предусмотрено до 30 кубометров в час. В них же указано, что для газифицированных кухонных помещений норма выше, чем для кухонь с электроплитами, – 90 кубометров в час против 60 кубометров. При этом для ванных комнат достаточно 25 куб. м/ч, а санузлов – до 50.

Кроме отечественных стандартов, существуют нормативные документы зарубежного сообщества инженеров Ashare. Если для обустройства собственного коттеджа планируется использовать вентиляционные системы американского производства, то следует ознакомиться именно с ними. В частности, в Ashare 62.1 определены минимально допустимые коэффициенты и параметры для вентиляции, а в Ashare 55 приведены необходимые условия по микроклимату и тепловому комфорту зданий.

Чтобы организовать оптимальный комплекс воздухообмена в помещении, следует опираться на стандарты, соблюдать баланс воздуха, придерживаться технического задания и следовать указаниям, которые даны в нем специалистами.

Первоначальный этап проектирования вентиляционных коммуникаций заключается в разработке технического задания, в котором обязательно указываются требования по обмену воздушных потоков в каждом помещении здания. Составление подобного документа требует определенных знаний, поэтому если нет уверенности в самостоятельной разработке, лучше пригласить специалистов.

Основные шаги по разработке.

• Определение нормативов по количеству поступаемого воздуха в каждое помещение. Этот параметр необходим для расчета габаритов и сечений воздуховодов, а также для проработки схемы их разветвлений. В дальнейшем с использованием расчетных данных первого этапа выбирают оптимальное решение для расположения вентиляционных каналов.
• Выбор метода подачи воздушных потоков. После анализа технических условий помещений, требований техники безопасности и желаний заказчика выбирают наиболее рациональный вариант. Он может быть естественный, принудительный или смешанный.
• Расчет распределения потоков внутри вентиляционного комплекса. На этом этапе рассчитывают необходимые мощности вентиляторов, объем воздуха, который должен пройти через определенную секцию, и потери каждого блока.
• Вычисление шумовых характеристик и расчет давления звука, которое оказывают воздушные потоки при движении по воздуховодам. Согласно СНиП, шум не должен превышать показатель 70 дБ.
• Завершающий этап – подготовка чертежей с полной детализацией и спецификой каждого узла системы.

На основе разработанного задания выбирается схема системы вентиляции. Необходимо согласовать и утвердить ее до внутренних отделочных работ здания, поскольку при ее внедрении потребуются дополнительные монтажные работы по бурению различных отверстий и каналов. Следует помнить, что некоторые технические помещения требуют установки отдельного вентиляционного цикла. Например, котельная и бойлерная – по требованиям пожарной безопасности, гараж – по техническим требованиям. Методы решения могут быть разные, однако они должны соответствовать техзаданию, обеспечивать простоту монтажа и дальнейшей эксплуатации, то есть придерживаться следующих критериев.

• Количество узлов в системе должно стремиться к минимуму, поскольку чем меньше деталей, тем реже они ломаются.
• Сервисное обслуживание следует организовать таким образом, чтобы оно стало доступным для обычных пользователей – жильцов.
• Если регулировка воздухообмена и настройка микроклимата будут понятны неспециалистам, то это существенно повышает рейтинг оборудования в глазах покупателя, так как снижает затраты на его обслуживание.
• Вентиляционная система должна иметь резервные узлы, которые заменят основные при их поломке и во время техобслуживания.
• Не последним фактором является эргономика: комплекс необходимо грамотно вписать в интерьер дома.

Кстати, проект должен включать и экономические расчеты, которые учтут все затраты, начиная с разработки техзадания и заканчивая регулярным обслуживанием при дальнейшей эксплуатации.

Государственный контроль

Строительство любого здания или сооружения, а также его обустройство инженерными коммуникационными системами происходят согласно СНиП. Этот документ представляет собой свод правил, которые необходимо учитывать на каждом этапе строительного процесса, начиная от разработки технического проекта и заканчивая отделкой. По сути, «Строительные нормы и правила» – инструкция по строительству, нормативная база в областях техники, права и экономики.

При выборе подрядной организации, которая будет устанавливать вентиляционную систему, необходимо обращаться к проверенным контрагентам, чтобы избежать проблем в будущем. Для того чтобы упростить заказчикам жизнь, на территории Российской Федерации созданы саморегулирующие организации (СРО) для строительной отрасли СРОС, которые выдают допуск-подряд на строительство. Ростехнадзор осуществляет их контроль на государственном уровне.

Предприятия, желающие работать в этой сфере, обязаны получить лицензию, которая является допуском, для чего необходимо попасть в государственный реестр СРОС.

Основные правила монтажа

Монтажные работы можно выполнить самостоятельно либо с привлечением подрядных организаций, но в любом случае начинать нужно с согласования проекта и составления списка необходимых манипуляций. На подготовительном этапе осуществляется выбор подрядчика, который должен согласовать и утвердить разработанное техническое задание. Далее совместно с заказчиком составляется график работ, где подробно описываются сроки, поставки комплектующих и расходных материалов, тип оборудования и его установка.

Перед началом работ следует проверить соблюдение следующих факторов:

• что техническое задание разработано;
• проект утвержден и согласован с подрядчиком, состоящим в государственном реестре СРОС;
• все основные и межкомнатные стены, межэтажные перекрытия установлены;
• готовность площадок для установки внутреннего и наружного вентиляционного оборудования обеспечена;
• установлена гидроизоляция, если схемой предусмотрены мокрые фильтры;
• выполнены все воздушные отверстия и каналы, заложенные в проекте;
• присутствует основная вентиляционная шахта для естественной циркуляции воздуха;
• в наличии опоры для крышных вентиляторов, предусмотренных в схеме;
• стены воздуховодов покрыты штукатуркой.

Если при проверке чего-то не оказалось, то это все фиксируется документально, как и все изменения, вносимые по ходу выполнения работ.

К основным правилам монтажа вентиляционных систем относятся следующие требования:

• продольные швы должны располагаться вверх;
• крепления на болтах необходимо затягивать до максимального предела;
• вентиляционные блоки устанавливаются на подготовленные крепления исключительно после монтажа;
• крепеж должен учитывать массу самого воздуховода, чтобы она не передавалась механизмам;
• крепежные элементы обязаны иметь виброизоляцию;
• жесткие опоры предусмотрены для радиальных вентиляторов, с креплением анкерными болтами;
• фильтры натягиваются ровно, исключая провисание;
• электромоторы следует максимально точно подгонять к вентиляторам;
• вращение крыльев должно быть свободным;
• вентиляционные отверстия закрываются специальными решетками, размеры ячеек которых не должен превышать 7 см;
• при устройстве вентиляционной системы количество изгибов необходимо минимизировать.

Основные этапы монтажа вентиляционных воздуховодов следующие:

• отметка мест, в которых будут устанавливаться крепежи;
• сборка крепежных элементов;
• поставка воздуховодов и комплектующих к ним;
• сборка отдельных вентиляционных секций;
• монтаж собранных блоков в одну систему, крепление их в установленных местах.

Как правило, в жилых помещениях и сооружениях общественного назначения вентиляцию прячут за отделкой, но в производственных цехах ее оставляют открытой, чтобы облегчить к ней доступ.

Схемы установки

Выбор систем вентиляции зависит от нескольких параметров, в том числе от строительных материалов стен и перекрытий здания, площади помещения. Немаловажным фактором является степень чистоты наружного воздуха, при высоких показателях загрязненности нет резона закачивать его в дом. Одним из критериев, влияющих на выбор, являются затраты. Проект вентиляции должен учитывать финансовые возможности жильцов, но не противоречить здравому смыслу, иначе, сэкономив на мелочах, можно получить большие проблемы в будущем.

По принципу работы можно выделить три типа вентиляции:

• естественная;
• принудительная;
• приточно-вытяжная или смешанная.

Перед тем как устанавливать в собственном доме одну из них, следует ознакомиться со всеми достоинствами, недостатками и спецификой монтажных работ.

Естественная

Данный вид вентиляции работает автономно за счет перепадов температуры и давления. Чаще всего используется в многоквартирных домах, где вдоль всего здания установлены вентиляционные шахты. В каждом помещении в санузлах и кухне оборудованы специальные каналы, которые выводят отработанный воздух наружу. В качестве приточных отверстий раньше предполагались форточки, поэтому часто мы слышим о том, что помещение необходимо проветривать. Также воздух проникает через щели в деревянных рамах. К сожалению, сегодня чаще устанавливают пластиковые оконные блоки, чем нарушают естественную циркуляцию воздушных потоков. В этом случае нужно предусмотреть дополнительную приточную вентиляцию либо чаще открывать окна.

К плюсам подобного типа систем можно отнести автономную работу, низкую себестоимость установки и дальнейшего обслуживания, обеспечение движения естественных воздушных потоков, более пригодных для нормальной человеческой жизни.

Среди недостатков следует выделить зависимость системы от погодных условий. Поскольку для функционирования вентиляции необходима разность температур, то в жаркую погоду воздушные потоки почти не движутся. Кроме того, во время сильных ветров возникает эффект обратной тяги, но это явление кратковременное.

Принудительная

Работа системы осуществляется за счет специальных электрических вентиляторов, которые вытягивают отработанный воздух и испарения наружу через вентиляционные каналы.

Принудительная вентиляция чаще устанавливается в помещениях с массовым скоплением людей: производственных площадках, торговых центрах, спортзалах, аэропортах и вокзалах, учебных помещениях и институтских аудиториях.

Достоинства подобного типа конструкций в том, что они совершенно не зависят от погоды за окном, очищение воздуха в помещении обусловлено системой фильтров, кроме того, можно менять температуру воздушного потока.

В качестве недостатков специалисты выделяют следующие факторы.

• Высокая цена на каждом этапе работы, начиная от стоимости самого оборудования и заканчивая монтажом и обслуживанием.
• Поскольку детали системы чистить постоянно невозможно, а при работе на них оседает большое количество пыли и грязи, они зачастую сами являются рассадниками грибков и бактерий. Вследствие чего возможны заболевания дыхательных путей у жильцов: астма или аллергия. На сегодняшний день разработаны специальные обеззараживающие комплексы для принудительно вентиляции, они ее удорожают, но эффект на самом деле незначительный.

Смешанная

В данном случае в движении воздушных потоков задействованы естественная и принудительная составляющие. Через одни отверстия воздух заходит в дом за счет разницы давлений, через другие каналы выводится с помощью вентиляторов.

Примеры

Принципиальная схема для установки в загородных домах и на даче – вентиляция с естественной циркуляцией воздуха. Она подходит для кирпичных и деревянных зданий, а также сооружений из керамзитобетона. Как правило, проектирование именно такой схемы превалирует при строительстве многоквартирных домов. Если вы приобрели квартиру в «хрущевке», то ориентируйтесь на то, что там будет естественная вентиляция.

Естественный воздухообмен основан на явлении разности давлений воздушного столба. Вентиляционная система проста в установке и эксплуатации, не зависит от наличия электричества, не требует монтажа дорогостоящего оборудования. Однако система зависит от погодных условий, в частности, ветра, и температурных показателей, поскольку для естественной циркуляции необходимо, чтобы температура в помещении была выше, чем снаружи. В противном случае движение воздуха прекращается.

В век развивающихся технологий многие используют принудительную вентиляцию. Она может быть частично автоматизированной, когда оборудование используется только для нагнетания воздуха внутрь здания, или, наоборот, выведение испарений наружу, либо полностью механизированной, которая предполагает использование вентиляторов на обоих этапах.

Сейчас люди в своем стремлении отгородиться от сквозняков устанавливают пластиковые оконные блоки, которые перекрывают все естественные потоки, герметизируя комнату почти на 100 процентов. В результате нарушается баланс движения воздуха по квартире.

Поскольку вентиляционная шахта на кухне обычно имеет больший диаметр, то все потоки устремляются к ней. В ветреную погоду этот мощный канал может «опрокинуть» более мелкий в санузле, образуя обратную тягу, то есть из туалета начнет дуть холодный ветер. В этом случае необходима грамотная установка принудительной приточной вентиляции.

На застекленном балконе или благоустроенной лоджии также необходима вентиляционная система. Существует несколько вариантов ее обустройства. В первую очередь – естественная за счет открывания окон, но в холодный период это не всегда удобно. Некоторые фирмы по производству окон встраивают в них вентиляционные отверстия, с помощью которых осуществляется микропроветривание. Чаще хозяева устанавливают вытяжку, которая обеспечивает вывод конденсата.

Приточно-вытяжная схема необходима для устройства вентиляции в комнате без окон, например, кладовки. В частности, многие технические помещения в целях безопасности требуют оборудовать принудительной системой (гаражи, котельные, бойлерные, склады).

Вентиляционный комплекс в случае смешанной схемы представляет собой систему труб, одни из которых втягивают воздух снаружи, другие выводят отработанный за пределы здания. Приток обеспечивается конвектором, который дополнительно нагревает, фильтрует и обеззараживает ультрафиолетом поток с улицы. Для того чтобы в холодный период загоняемый воздух не выгонял тепло из помещения, разработали специальный теплообменник – рекуператор, который призван использовать температуру выходящего потока для нагревания входящего.

Монтирование вентиляционного оборудования

Монтаж и установка вентиляционного оборудования осуществляются после выполнения всех отделочных работ, кроме чистовой отделки. Этот этап подразумевает крепеж механизмов, набор которых бывает разным, но алгоритм действий одинаков для всех.

Элементы необходимо установить в следующем порядке, начиная от входа воздуха во внутрь вентиляционного канала.

• Система очистительных фильтров.
• Калорифер, который в холодные периоды подогревает воздух. В более дорогих моделях он снабжен дистанционным управлением.
• Вентилятор.
• Рекуператор.
• Система кондиционирования для охлаждения воздушного потока в жаркий период времени. Как правило, этот блок должен стоять последним перед выходным отверстием.

Если бытовой вентиляционный канал проходит через неотапливаемую крышу, то трубы необходимо теплоизолировать. Если вентиляция подразумевает не только приточную схему, но и принудительный отток воздуха, то следующий этап – монтаж вытяжного вентилятора. В заключение осуществляют прокладку электросетей, подведение электричества к механизмам и их заземление. Если вентиляционный комплекс состоит из нескольких секций, то необходимо собирать каждую сеть отдельно и проводить предпусковые испытания каждого блока.

При установке элементов оборудования при приточно-вытяжной схеме необходимо учитывать некоторые тонкости и придерживаться определенной последовательности выполняемых действий.

Приточная

Схемы монтажа могут изменяться, что обусловлено комплектацией вентиляционного комплекса.

Стандартный вариант установки подразумевает несколько этапов.

• Выбор и наметка мест для вентиляционных отверстий.
• Бурение намеченных входов и выходов с небольшим уклоном в сторону улицы, чтобы обеспечить стекание конденсата. Диаметр не должен быть меньше 12-13 см.
• Труба воздуховода отрезается с учетом необходимых размеров.
• Установка вентиляционного канала и выходных клапанов.
• Устранение щелей между трубой и стенами с помощью монтажной пены.
• Крепеж всей установки к стене или потолку.
• Установка фильтра в приточный воздуховод.
• Крепление калорифера и его подключение.
• Монтаж защитных решеток на выходные отверстия.
• Подведение электропитания.

Наиболее простой вариант приточной вентиляции – стеновой клапан. Он представляет собой пластиковую трубу, внутри которой последовательно располагаются внешний воздушный распределитель, фильтр, шумо- и термоизоляция, регулятор, распределитель внутренний. Установку подобного устройства эффективнее проводить между подоконником и радиатором. Для этого в стене штробят канал сечением 5-6 см, в который вставляется тело клапана – труба. Затем снаружи крепится внешний распределитель, а изнутри внутренний.

Специалисты предупреждают, что устройство необходимо чистить не реже одного раза в полгода.

Вытяжка своими руками

Иногда естественной вентиляции не хватает, тогда специалисты предлагают установить дополнительную вытяжную систему, чтобы усилить отток использованного воздуха. Как правило, их устанавливают на кухне над плитой и в ванной комнате. Следует понимать, что все приборы в принудительной схеме работают от электричества. Однако обычный маломощный вентилятор можно запитать даже от регулятора лампочки в санузле.

Естественная вентиляция в квартире ориентирована на выход воздуха в единую шахту. Для того чтобы потоки из ванны и туалета не перекрывали друг друга, вентиляторы снабжают обратным клапаном. В результате воздух проникает сквозь него, но обратно выйти уже не может. Небольшие модели крепятся с помощью обычных шурупов, дюбелей или с помощью крепежных элементов, приложенных к модели производителем. Если нет навыков монтажа подобных изделий, то рекомендуется следовать инструкции, которая присутствует в комплектации любого изделия.

При выборе вытяжного механизма специалисты советуют обращать особое внимание на наличие влагоизоляции и предупреждают, что бесшумные модификации обычно дороже в эксплуатации, поскольку тратят больше электроэнергии. Также по оценкам экспертов нелишне заметить, что модели в полиизопропиленовом или акриловом корпусе долговечнее.

Организация притока воздуха и размещение воздуховодов

Приток свежего воздуха в помещение жизненно необходим для находящихся в нем людей.

Наипростейший способ организовать его – открывать окна, но делать это в холодное время года не представляется возможным. Поэтому существуют другие технические методы, которые зависят от последующего распределения воздушного потока: по системе или отдельно для каждого помещения.

Покомнатная приточная вентиляция – организация поступления свежего воздуха, как правило, реализуется в одном из вариантов.

Монтаж приточного канала в оконном блоке

Некоторые производители уже начали самостоятельно включать приточную вентиляцию в оконные блоки или продавать врезные конструкции отдельно. Но это можно сделать и своими руками.

Для этого необходимо следовать инструкции.

• При открытой раме в нижней ее части найти внешний уплотнитель и вырезать кусок длиной не более 5 см. Удаленный отрезок не стоит выбрасывать, поскольку его в любой момент можно вернуть на место.
• Сверху оконной коробки необходимо проделать то же самое с внутренним уплотнителем.

Принцип действия такой вентиляции заключается в следующем: воздух заходит через щель снизу, проходит внутри по оконной раме, нагреваясь при этом, выходит через верхнее отверстие в комнату.

Все решения имеют главный недостаток – в морозы входное отверстие покрывается льдом и перестает функционировать. Поэтому лучше использовать такие устройства в южных областях, где не бывает больших перепадов температуры.

Установка стенового приточного клапана

Принцип установки простейшего стенового клапана уже был рассмотрен выше. Следует отметить, что его устройство более эффективно, чем вентиляция через оконные блоки. В него можно встроить калорифер для обогревания холодного воздушного потока и фильтр для очистки. К тому же он более компактный по сравнению с целой вентиляционной системой, поэтому его установка безболезненна для интерьера и доступна финансово.

Следует отметить недостатки приточного клапана.

• Монтажные работы связаны с бурением стен, в некоторых случаях это возможно только при наличии специальных инструментов.
• При высверливании канала образуется много мелкой пыли, опасной для людей с болезнями дыхательных органов и аллергиков.
• Отверстие в бревне или камне необходимо утеплить. Качество теплоизоляции можно проверить только при наступлении холодов. При выявлении брака трудно будет что-то исправить.
• Установка наружного распределителя и защитной решетки возможна только с улицы, что вызовет трудности для жителей верхних этажей.
• Если возникнет желание снабдить приточный клапан дополнительными устройствами для нагревания, очистки или увлажнения воздуха, то придется обеспечить им электропитание.

Вентиляция с распределением воздушного потока по разветвленной сети воздухопроводов

Чаще всего подобный способ используют для оборудования больших помещений или частных коттеджей, в которых установлен отопительный котел. Дело в том, что он забирает большое количество воздуха из окружающей среды, поэтому естественной циркуляции не хватит, а точечные клапаны не справятся. Способы размещения оборудования приточной вентиляции варьируются в зависимости от комплектации и пожеланий жильцов. Самый простой – при входе или в коридоре, поскольку именно эти помещения сообщаются со всеми другими.

Перед монтажом следует осуществить все необходимые расчеты по воздухообмену, чтобы установить, какой объем нужен для каждой комнаты. Воздуховод обязательно снабжают очистительными фильтрами, калорифер, увлажнитель и другие приспособления добавляются по желанию заказчика и исходя из его финансовых возможностей. Специалисты обращают внимание на утепление трубы, если она проходит по неотапливаемым помещениям. Коробы воздуховодов могут быть выполнены из стали, пластика или гофрированного алюминия. Для изоляции соединений следует использовать различные герметики или изоленту. Производители предлагают большой ассортимент размеров и форм отдельных элементов воздуховодов, поэтому не составит труда состыковать коробы любых сечений.

Для монтажа труб к потолочным перекрытиям используют различные подвесы, для стен – специальные хомуты. Если предполагается, что элементы будут лежать на полках или шкафах, то их фиксируют с помощью любых держателей. В качестве шумо- и виброизоляции иногда используют поролон или пенопласт.

Нюансы устройства

Любая вентиляция предполагает приток и отток воздуха, его движение и обмен внутри помещения. Вывод отработанного воздуха из помещения организуется путем монтажа специальных отверстий в крыше или стенах с выходом на улицу. В силу своего характера их следует делать при постройке здания до чистовой отделки стен. Короб воздуховодов обычно жесткий, переходы между элементами и повороты чаще изготавливают в виде гофрированной трубы из алюминия. Всю конструкцию прячут под финальной отделкой дома, оставляя только отверстия, закрытые защитными решетками. На производстве вентиляционный комплекс оставляют открытым на случай непредвиденных поломок или технического обслуживания отдельных элементов.

Вытяжка в квартире многоэтажного дома обычно уже сделана, при необходимости можно внести корректировки в виде дополнительных вентиляторов в ванной комнате или на кухне. Что касается вытяжной вентиляции в частном доме или на производстве, то тут приходится действовать «с нуля», что подразумевает монтаж воздуховодов и вывод вытяжки через крышу. В данном случае понадобится утепление той части воздуховода, которая будет проходить через помещения, где нет отопления. Это предотвратит образование конденсата, соответственно, убережет трубы от сырости.

Если предполагается сделать вентиляционный выход на крыше, то необходимо предусмотреть его тепло- и гидрозащиту, а также установку дефлектора, который увеличит тягу и послужит защитой от осадков.

Предпусковые испытания

После сборки всего вентиляционного комплекса, подключения всех элементов проверяют его работоспособность.

Предпусковые испытания на максимальной мощности необходимы, чтобы убедиться в следующем:

• все системы работают правильно;
• проектная производительность достигнута;
• воздухообмен осуществляется по плановым расчетным нормам, то есть выполняются условия распределения воздуха по отдельным помещениям;
• дымоудаление эффективно;
• вибрации нет;
• крепление к стене и потолку изъянов не выявило;
• электрические цепи не искрят, не нагреваются, не замыкают.
• Нагревательные элементы изменяют температуру равномерно.

В соответствии с правилами СНиП, пробный запуск и регулировка оборудования осуществляются для подтверждения проектных показателей системы. Обычно предпусковые испытания вентиляционной системы проводят перед ее промышленной эксплуатацией. Иногда такие запуски осуществляют после окончания монтажных работ отдельных блоков или циклов. Результаты промежуточных проверок обязательно заносятся в акты, которые по окончании войдут в пакет документов вентиляционной системы.

Перед пробным запуском специалисты должны проверить техническую документацию на предмет выполнения следующих критериев:

• оборудование, установленное фактически, совпадает с заявленным в проекте;
• монтажные работы осуществлялись согласно техническим условиям и стандартам;
• степень готовности установок соответствует инструкции по эксплуатации от производителя;
• все отступления от проекта зафиксированы документально в книге авторского надзора либо другим актом, согласованы и отвечают требованиям СНиП;
• все выявленные дефекты к моменту запуска устранены, о чем свидетельствуют приложенные акты приемки.

Если предпусковые испытания выявили несоответствие фактических данных с проектными, то после обнаружения причин необходима регулировка устройств. Устранением занимается подрядная организация, монтирующая вентиляцию.

Допустимыми являются следующие несоответствия.

• Отклонение на 10% как в плюс, так и в минус, показателей объема воздуха, который проходит через головные общеобменные участки вентиляционной установки.
• Отклонение объема воздушного потока, проходящего через раздаточные или приемные блоки, в промежутке от -20% до +20%.
• Отклонение показателей объема воздуха ±10%, поступающих в здания особого назначения. К ним относятся медицинские учреждения, в частности, операционные, музеи, диспетчерские и другие помещения, в которых необходим точный режим воздуха.

В следующем видео вас ждет монтаж вентиляции на кухне.

установка вентиляционных систем на крепежи, схемы проектирования вытяжки своими урками

Очень редко люди, живущие в домах, задумываются о наличии грамотно установленной системы вентиляции. А ведь от нее зависит не только комфортное времяпрепровождение в помещении, но и здоровье домочадцев. Запотевшие окна, темные пятна в углах и на стенах должны стать сигналом того, что вентиляционная система установлена неправильно либо ее нет совсем. Это грозит жильцам постоянным недомоганием, слабостью, в худшем случае приобретением хронических заболеваний дыхательной системы.

Специалисты советуют при обнаружении явных признаков, указывающих на отсутствие вентиляции, срочно заняться ее установкой.

Основные правила монтажа

Для комфортного самочувствия отечественным законодательством разработаны определенные нормы, устанавливающие поступление необходимого воздушного потока.

Если грамотно использовать разработанные стандарты и правила, то сделать вентиляцию получится грамотно. Эти же стандарты помогут определить оптимальный воздухообмен для жилых помещений в летний период и холодное время года, когда в доме работает система отопления.

Государственные стандарты

Все правила сведены в государственные стандарты – ГОСТ, санитарные правила и нормы – СанПиН, своды правил – СП.

В указанных нормативных актах приводятся расчеты притока воздуха в различные типы помещений, которые зависят от разных факторов. Они регламентируют необходимые параметры воздухообмена и здорового микроклимата, а также устанавливают нормы установки вентиляционного оборудования и его функционирования. Например, согласно ГОСТам, в среднем на один квадратный метр закрытого помещения должно приходиться до трех кубических метров свежего воздуха. Кроме того, на одного взрослого жильца предусмотрено до 30 кубометров в час. В них же указано, что для газифицированных кухонных помещений норма выше, чем для кухонь с электроплитами, – 90 кубометров в час против 60 кубометров. При этом для ванных комнат достаточно 25 куб. м/ч, а санузлов – до 50.

Кроме отечественных стандартов, существуют нормативные документы зарубежного сообщества инженеров Ashare. Если для обустройства собственного коттеджа планируется использовать вентиляционные системы американского производства, то следует ознакомиться именно с ними. В частности, в Ashare 62.1 определены минимально допустимые коэффициенты и параметры для вентиляции, а в Ashare 55 приведены необходимые условия по микроклимату и тепловому комфорту зданий.

Чтобы организовать оптимальный комплекс воздухообмена в помещении, следует опираться на стандарты, соблюдать баланс воздуха, придерживаться технического задания и следовать указаниям, которые даны в нем специалистами.

Первоначальный этап проектирования вентиляционных коммуникаций заключается в разработке технического задания, в котором обязательно указываются требования по обмену воздушных потоков в каждом помещении здания. Составление подобного документа требует определенных знаний, поэтому если нет уверенности в самостоятельной разработке, лучше пригласить специалистов.

Основные шаги по разработке.

• Определение нормативов по количеству поступаемого воздуха в каждое помещение. Этот параметр необходим для расчета габаритов и сечений воздуховодов, а также для проработки схемы их разветвлений. В дальнейшем с использованием расчетных данных первого этапа выбирают оптимальное решение для расположения вентиляционных каналов.
• Выбор метода подачи воздушных потоков. После анализа технических условий помещений, требований техники безопасности и желаний заказчика выбирают наиболее рациональный вариант. Он может быть естественный, принудительный или смешанный.
• Расчет распределения потоков внутри вентиляционного комплекса. На этом этапе рассчитывают необходимые мощности вентиляторов, объем воздуха, который должен пройти через определенную секцию, и потери каждого блока.
• Вычисление шумовых характеристик и расчет давления звука, которое оказывают воздушные потоки при движении по воздуховодам. Согласно СНиП, шум не должен превышать показатель 70 дБ.
• Завершающий этап – подготовка чертежей с полной детализацией и спецификой каждого узла системы.

На основе разработанного задания выбирается схема системы вентиляции. Необходимо согласовать и утвердить ее до внутренних отделочных работ здания, поскольку при ее внедрении потребуются дополнительные монтажные работы по бурению различных отверстий и каналов. Следует помнить, что некоторые технические помещения требуют установки отдельного вентиляционного цикла. Например, котельная и бойлерная – по требованиям пожарной безопасности, гараж – по техническим требованиям. Методы решения могут быть разные, однако они должны соответствовать техзаданию, обеспечивать простоту монтажа и дальнейшей эксплуатации, то есть придерживаться следующих критериев.

• Количество узлов в системе должно стремиться к минимуму, поскольку чем меньше деталей, тем реже они ломаются.
• Сервисное обслуживание следует организовать таким образом, чтобы оно стало доступным для обычных пользователей – жильцов.
• Если регулировка воздухообмена и настройка микроклимата будут понятны неспециалистам, то это существенно повышает рейтинг оборудования в глазах покупателя, так как снижает затраты на его обслуживание.
• Вентиляционная система должна иметь резервные узлы, которые заменят основные при их поломке и во время техобслуживания.
• Не последним фактором является эргономика: комплекс необходимо грамотно вписать в интерьер дома.

Кстати, проект должен включать и экономические расчеты, которые учтут все затраты, начиная с разработки техзадания и заканчивая регулярным обслуживанием при дальнейшей эксплуатации.

Государственный контроль

Строительство любого здания или сооружения, а также его обустройство инженерными коммуникационными системами происходят согласно СНиП. Этот документ представляет собой свод правил, которые необходимо учитывать на каждом этапе строительного процесса, начиная от разработки технического проекта и заканчивая отделкой. По сути, «Строительные нормы и правила» – инструкция по строительству, нормативная база в областях техники, права и экономики.

При выборе подрядной организации, которая будет устанавливать вентиляционную систему, необходимо обращаться к проверенным контрагентам, чтобы избежать проблем в будущем. Для того чтобы упростить заказчикам жизнь, на территории Российской Федерации созданы саморегулирующие организации (СРО) для строительной отрасли СРОС, которые выдают допуск-подряд на строительство. Ростехнадзор осуществляет их контроль на государственном уровне.

Предприятия, желающие работать в этой сфере, обязаны получить лицензию, которая является допуском, для чего необходимо попасть в государственный реестр СРОС.

Основные правила монтажа

Монтажные работы можно выполнить самостоятельно либо с привлечением подрядных организаций, но в любом случае начинать нужно с согласования проекта и составления списка необходимых манипуляций. На подготовительном этапе осуществляется выбор подрядчика, который должен согласовать и утвердить разработанное техническое задание. Далее совместно с заказчиком составляется график работ, где подробно описываются сроки, поставки комплектующих и расходных материалов, тип оборудования и его установка.

Перед началом работ следует проверить соблюдение следующих факторов:

• что техническое задание разработано;
• проект утвержден и согласован с подрядчиком, состоящим в государственном реестре СРОС;
• все основные и межкомнатные стены, межэтажные перекрытия установлены;
• готовность площадок для установки внутреннего и наружного вентиляционного оборудования обеспечена;
• установлена гидроизоляция, если схемой предусмотрены мокрые фильтры;
• выполнены все воздушные отверстия и каналы, заложенные в проекте;
• присутствует основная вентиляционная шахта для естественной циркуляции воздуха;
• в наличии опоры для крышных вентиляторов, предусмотренных в схеме;
• стены воздуховодов покрыты штукатуркой.

Если при проверке чего-то не оказалось, то это все фиксируется документально, как и все изменения, вносимые по ходу выполнения работ.

К основным правилам монтажа вентиляционных систем относятся следующие требования:

• продольные швы должны располагаться вверх;
• крепления на болтах необходимо затягивать до максимального предела;
• вентиляционные блоки устанавливаются на подготовленные крепления исключительно после монтажа;
• крепеж должен учитывать массу самого воздуховода, чтобы она не передавалась механизмам;
• крепежные элементы обязаны иметь виброизоляцию;
• жесткие опоры предусмотрены для радиальных вентиляторов, с креплением анкерными болтами;
• фильтры натягиваются ровно, исключая провисание;
• электромоторы следует максимально точно подгонять к вентиляторам;
• вращение крыльев должно быть свободным;
• вентиляционные отверстия закрываются специальными решетками, размеры ячеек которых не должен превышать 7 см;
• при устройстве вентиляционной системы количество изгибов необходимо минимизировать.

Основные этапы монтажа вентиляционных воздуховодов следующие:

• отметка мест, в которых будут устанавливаться крепежи;
• сборка крепежных элементов;
• поставка воздуховодов и комплектующих к ним;
• сборка отдельных вентиляционных секций;
• монтаж собранных блоков в одну систему, крепление их в установленных местах.

Как правило, в жилых помещениях и сооружениях общественного назначения вентиляцию прячут за отделкой, но в производственных цехах ее оставляют открытой, чтобы облегчить к ней доступ.

Схемы установки

Выбор систем вентиляции зависит от нескольких параметров, в том числе от строительных материалов стен и перекрытий здания, площади помещения. Немаловажным фактором является степень чистоты наружного воздуха, при высоких показателях загрязненности нет резона закачивать его в дом. Одним из критериев, влияющих на выбор, являются затраты. Проект вентиляции должен учитывать финансовые возможности жильцов, но не противоречить здравому смыслу, иначе, сэкономив на мелочах, можно получить большие проблемы в будущем.

По принципу работы можно выделить три типа вентиляции:

• естественная;
• принудительная;
• приточно-вытяжная или смешанная.

Перед тем как устанавливать в собственном доме одну из них, следует ознакомиться со всеми достоинствами, недостатками и спецификой монтажных работ.

Естественная

Данный вид вентиляции работает автономно за счет перепадов температуры и давления. Чаще всего используется в многоквартирных домах, где вдоль всего здания установлены вентиляционные шахты. В каждом помещении в санузлах и кухне оборудованы специальные каналы, которые выводят отработанный воздух наружу. В качестве приточных отверстий раньше предполагались форточки, поэтому часто мы слышим о том, что помещение необходимо проветривать. Также воздух проникает через щели в деревянных рамах. К сожалению, сегодня чаще устанавливают пластиковые оконные блоки, чем нарушают естественную циркуляцию воздушных потоков. В этом случае нужно предусмотреть дополнительную приточную вентиляцию либо чаще открывать окна.

К плюсам подобного типа систем можно отнести автономную работу, низкую себестоимость установки и дальнейшего обслуживания, обеспечение движения естественных воздушных потоков, более пригодных для нормальной человеческой жизни.

Среди недостатков следует выделить зависимость системы от погодных условий. Поскольку для функционирования вентиляции необходима разность температур, то в жаркую погоду воздушные потоки почти не движутся. Кроме того, во время сильных ветров возникает эффект обратной тяги, но это явление кратковременное.

Принудительная

Работа системы осуществляется за счет специальных электрических вентиляторов, которые вытягивают отработанный воздух и испарения наружу через вентиляционные каналы.

Принудительная вентиляция чаще устанавливается в помещениях с массовым скоплением людей: производственных площадках, торговых центрах, спортзалах, аэропортах и вокзалах, учебных помещениях и институтских аудиториях.

Достоинства подобного типа конструкций в том, что они совершенно не зависят от погоды за окном, очищение воздуха в помещении обусловлено системой фильтров, кроме того, можно менять температуру воздушного потока.

В качестве недостатков специалисты выделяют следующие факторы.

• Высокая цена на каждом этапе работы, начиная от стоимости самого оборудования и заканчивая монтажом и обслуживанием.
• Поскольку детали системы чистить постоянно невозможно, а при работе на них оседает большое количество пыли и грязи, они зачастую сами являются рассадниками грибков и бактерий. Вследствие чего возможны заболевания дыхательных путей у жильцов: астма или аллергия. На сегодняшний день разработаны специальные обеззараживающие комплексы для принудительно вентиляции, они ее удорожают, но эффект на самом деле незначительный.

Смешанная

В данном случае в движении воздушных потоков задействованы естественная и принудительная составляющие. Через одни отверстия воздух заходит в дом за счет разницы давлений, через другие каналы выводится с помощью вентиляторов.

Примеры

Принципиальная схема для установки в загородных домах и на даче – вентиляция с естественной циркуляцией воздуха. Она подходит для кирпичных и деревянных зданий, а также сооружений из керамзитобетона. Как правило, проектирование именно такой схемы превалирует при строительстве многоквартирных домов. Если вы приобрели квартиру в «хрущевке», то ориентируйтесь на то, что там будет естественная вентиляция.

Естественный воздухообмен основан на явлении разности давлений воздушного столба. Вентиляционная система проста в установке и эксплуатации, не зависит от наличия электричества, не требует монтажа дорогостоящего оборудования. Однако система зависит от погодных условий, в частности, ветра, и температурных показателей, поскольку для естественной циркуляции необходимо, чтобы температура в помещении была выше, чем снаружи. В противном случае движение воздуха прекращается.

В век развивающихся технологий многие используют принудительную вентиляцию. Она может быть частично автоматизированной, когда оборудование используется только для нагнетания воздуха внутрь здания, или, наоборот, выведение испарений наружу, либо полностью механизированной, которая предполагает использование вентиляторов на обоих этапах.

Сейчас люди в своем стремлении отгородиться от сквозняков устанавливают пластиковые оконные блоки, которые перекрывают все естественные потоки, герметизируя комнату почти на 100 процентов. В результате нарушается баланс движения воздуха по квартире.

Поскольку вентиляционная шахта на кухне обычно имеет больший диаметр, то все потоки устремляются к ней. В ветреную погоду этот мощный канал может «опрокинуть» более мелкий в санузле, образуя обратную тягу, то есть из туалета начнет дуть холодный ветер. В этом случае необходима грамотная установка принудительной приточной вентиляции.

На застекленном балконе или благоустроенной лоджии также необходима вентиляционная система. Существует несколько вариантов ее обустройства. В первую очередь – естественная за счет открывания окон, но в холодный период это не всегда удобно. Некоторые фирмы по производству окон встраивают в них вентиляционные отверстия, с помощью которых осуществляется микропроветривание. Чаще хозяева устанавливают вытяжку, которая обеспечивает вывод конденсата.

Приточно-вытяжная схема необходима для устройства вентиляции в комнате без окон, например, кладовки. В частности, многие технические помещения в целях безопасности требуют оборудовать принудительной системой (гаражи, котельные, бойлерные, склады).

Вентиляционный комплекс в случае смешанной схемы представляет собой систему труб, одни из которых втягивают воздух снаружи, другие выводят отработанный за пределы здания. Приток обеспечивается конвектором, который дополнительно нагревает, фильтрует и обеззараживает ультрафиолетом поток с улицы. Для того чтобы в холодный период загоняемый воздух не выгонял тепло из помещения, разработали специальный теплообменник – рекуператор, который призван использовать температуру выходящего потока для нагревания входящего.

Монтирование вентиляционного оборудования

Монтаж и установка вентиляционного оборудования осуществляются после выполнения всех отделочных работ, кроме чистовой отделки. Этот этап подразумевает крепеж механизмов, набор которых бывает разным, но алгоритм действий одинаков для всех.

Элементы необходимо установить в следующем порядке, начиная от входа воздуха во внутрь вентиляционного канала.

• Система очистительных фильтров.
• Калорифер, который в холодные периоды подогревает воздух. В более дорогих моделях он снабжен дистанционным управлением.
• Вентилятор.
• Рекуператор.
• Система кондиционирования для охлаждения воздушного потока в жаркий период времени. Как правило, этот блок должен стоять последним перед выходным отверстием.

Если бытовой вентиляционный канал проходит через неотапливаемую крышу, то трубы необходимо теплоизолировать. Если вентиляция подразумевает не только приточную схему, но и принудительный отток воздуха, то следующий этап – монтаж вытяжного вентилятора. В заключение осуществляют прокладку электросетей, подведение электричества к механизмам и их заземление. Если вентиляционный комплекс состоит из нескольких секций, то необходимо собирать каждую сеть отдельно и проводить предпусковые испытания каждого блока.

При установке элементов оборудования при приточно-вытяжной схеме необходимо учитывать некоторые тонкости и придерживаться определенной последовательности выполняемых действий.

Приточная

Схемы монтажа могут изменяться, что обусловлено комплектацией вентиляционного комплекса.

Стандартный вариант установки подразумевает несколько этапов.

• Выбор и наметка мест для вентиляционных отверстий.
• Бурение намеченных входов и выходов с небольшим уклоном в сторону улицы, чтобы обеспечить стекание конденсата. Диаметр не должен быть меньше 12-13 см.
• Труба воздуховода отрезается с учетом необходимых размеров.
• Установка вентиляционного канала и выходных клапанов.
• Устранение щелей между трубой и стенами с помощью монтажной пены.
• Крепеж всей установки к стене или потолку.
• Установка фильтра в приточный воздуховод.
• Крепление калорифера и его подключение.
• Монтаж защитных решеток на выходные отверстия.
• Подведение электропитания.

Наиболее простой вариант приточной вентиляции – стеновой клапан. Он представляет собой пластиковую трубу, внутри которой последовательно располагаются внешний воздушный распределитель, фильтр, шумо- и термоизоляция, регулятор, распределитель внутренний. Установку подобного устройства эффективнее проводить между подоконником и радиатором. Для этого в стене штробят канал сечением 5-6 см, в который вставляется тело клапана – труба. Затем снаружи крепится внешний распределитель, а изнутри внутренний.

Специалисты предупреждают, что устройство необходимо чистить не реже одного раза в полгода.

Вытяжка своими руками

Иногда естественной вентиляции не хватает, тогда специалисты предлагают установить дополнительную вытяжную систему, чтобы усилить отток использованного воздуха. Как правило, их устанавливают на кухне над плитой и в ванной комнате. Следует понимать, что все приборы в принудительной схеме работают от электричества. Однако обычный маломощный вентилятор можно запитать даже от регулятора лампочки в санузле.

Естественная вентиляция в квартире ориентирована на выход воздуха в единую шахту. Для того чтобы потоки из ванны и туалета не перекрывали друг друга, вентиляторы снабжают обратным клапаном. В результате воздух проникает сквозь него, но обратно выйти уже не может. Небольшие модели крепятся с помощью обычных шурупов, дюбелей или с помощью крепежных элементов, приложенных к модели производителем. Если нет навыков монтажа подобных изделий, то рекомендуется следовать инструкции, которая присутствует в комплектации любого изделия.

При выборе вытяжного механизма специалисты советуют обращать особое внимание на наличие влагоизоляции и предупреждают, что бесшумные модификации обычно дороже в эксплуатации, поскольку тратят больше электроэнергии. Также по оценкам экспертов нелишне заметить, что модели в полиизопропиленовом или акриловом корпусе долговечнее.

Организация притока воздуха и размещение воздуховодов

Приток свежего воздуха в помещение жизненно необходим для находящихся в нем людей.

Наипростейший способ организовать его – открывать окна, но делать это в холодное время года не представляется возможным. Поэтому существуют другие технические методы, которые зависят от последующего распределения воздушного потока: по системе или отдельно для каждого помещения.

Покомнатная приточная вентиляция – организация поступления свежего воздуха, как правило, реализуется в одном из вариантов.

Монтаж приточного канала в оконном блоке

Некоторые производители уже начали самостоятельно включать приточную вентиляцию в оконные блоки или продавать врезные конструкции отдельно. Но это можно сделать и своими руками.

Для этого необходимо следовать инструкции.

• При открытой раме в нижней ее части найти внешний уплотнитель и вырезать кусок длиной не более 5 см. Удаленный отрезок не стоит выбрасывать, поскольку его в любой момент можно вернуть на место.
• Сверху оконной коробки необходимо проделать то же самое с внутренним уплотнителем.

Принцип действия такой вентиляции заключается в следующем: воздух заходит через щель снизу, проходит внутри по оконной раме, нагреваясь при этом, выходит через верхнее отверстие в комнату.

Все решения имеют главный недостаток – в морозы входное отверстие покрывается льдом и перестает функционировать. Поэтому лучше использовать такие устройства в южных областях, где не бывает больших перепадов температуры.

Установка стенового приточного клапана

Принцип установки простейшего стенового клапана уже был рассмотрен выше. Следует отметить, что его устройство более эффективно, чем вентиляция через оконные блоки. В него можно встроить калорифер для обогревания холодного воздушного потока и фильтр для очистки. К тому же он более компактный по сравнению с целой вентиляционной системой, поэтому его установка безболезненна для интерьера и доступна финансово.

Следует отметить недостатки приточного клапана.

• Монтажные работы связаны с бурением стен, в некоторых случаях это возможно только при наличии специальных инструментов.
• При высверливании канала образуется много мелкой пыли, опасной для людей с болезнями дыхательных органов и аллергиков.
• Отверстие в бревне или камне необходимо утеплить. Качество теплоизоляции можно проверить только при наступлении холодов. При выявлении брака трудно будет что-то исправить.
• Установка наружного распределителя и защитной решетки возможна только с улицы, что вызовет трудности для жителей верхних этажей.
• Если возникнет желание снабдить приточный клапан дополнительными устройствами для нагревания, очистки или увлажнения воздуха, то придется обеспечить им электропитание.

Вентиляция с распределением воздушного потока по разветвленной сети воздухопроводов

Чаще всего подобный способ используют для оборудования больших помещений или частных коттеджей, в которых установлен отопительный котел. Дело в том, что он забирает большое количество воздуха из окружающей среды, поэтому естественной циркуляции не хватит, а точечные клапаны не справятся. Способы размещения оборудования приточной вентиляции варьируются в зависимости от комплектации и пожеланий жильцов. Самый простой – при входе или в коридоре, поскольку именно эти помещения сообщаются со всеми другими.

Перед монтажом следует осуществить все необходимые расчеты по воздухообмену, чтобы установить, какой объем нужен для каждой комнаты. Воздуховод обязательно снабжают очистительными фильтрами, калорифер, увлажнитель и другие приспособления добавляются по желанию заказчика и исходя из его финансовых возможностей. Специалисты обращают внимание на утепление трубы, если она проходит по неотапливаемым помещениям. Коробы воздуховодов могут быть выполнены из стали, пластика или гофрированного алюминия. Для изоляции соединений следует использовать различные герметики или изоленту. Производители предлагают большой ассортимент размеров и форм отдельных элементов воздуховодов, поэтому не составит труда состыковать коробы любых сечений.

Для монтажа труб к потолочным перекрытиям используют различные подвесы, для стен – специальные хомуты. Если предполагается, что элементы будут лежать на полках или шкафах, то их фиксируют с помощью любых держателей. В качестве шумо- и виброизоляции иногда используют поролон или пенопласт.

Нюансы устройства

Любая вентиляция предполагает приток и отток воздуха, его движение и обмен внутри помещения. Вывод отработанного воздуха из помещения организуется путем монтажа специальных отверстий в крыше или стенах с выходом на улицу. В силу своего характера их следует делать при постройке здания до чистовой отделки стен. Короб воздуховодов обычно жесткий, переходы между элементами и повороты чаще изготавливают в виде гофрированной трубы из алюминия. Всю конструкцию прячут под финальной отделкой дома, оставляя только отверстия, закрытые защитными решетками. На производстве вентиляционный комплекс оставляют открытым на случай непредвиденных поломок или технического обслуживания отдельных элементов.

Вытяжка в квартире многоэтажного дома обычно уже сделана, при необходимости можно внести корректировки в виде дополнительных вентиляторов в ванной комнате или на кухне. Что касается вытяжной вентиляции в частном доме или на производстве, то тут приходится действовать «с нуля», что подразумевает монтаж воздуховодов и вывод вытяжки через крышу. В данном случае понадобится утепление той части воздуховода, которая будет проходить через помещения, где нет отопления. Это предотвратит образование конденсата, соответственно, убережет трубы от сырости.

Если предполагается сделать вентиляционный выход на крыше, то необходимо предусмотреть его тепло- и гидрозащиту, а также установку дефлектора, который увеличит тягу и послужит защитой от осадков.

Предпусковые испытания

После сборки всего вентиляционного комплекса, подключения всех элементов проверяют его работоспособность.

Предпусковые испытания на максимальной мощности необходимы, чтобы убедиться в следующем:

• все системы работают правильно;
• проектная производительность достигнута;
• воздухообмен осуществляется по плановым расчетным нормам, то есть выполняются условия распределения воздуха по отдельным помещениям;
• дымоудаление эффективно;
• вибрации нет;
• крепление к стене и потолку изъянов не выявило;
• электрические цепи не искрят, не нагреваются, не замыкают.
• Нагревательные элементы изменяют температуру равномерно.

В соответствии с правилами СНиП, пробный запуск и регулировка оборудования осуществляются для подтверждения проектных показателей системы. Обычно предпусковые испытания вентиляционной системы проводят перед ее промышленной эксплуатацией. Иногда такие запуски осуществляют после окончания монтажных работ отдельных блоков или циклов. Результаты промежуточных проверок обязательно заносятся в акты, которые по окончании войдут в пакет документов вентиляционной системы.

Перед пробным запуском специалисты должны проверить техническую документацию на предмет выполнения следующих критериев:

• оборудование, установленное фактически, совпадает с заявленным в проекте;
• монтажные работы осуществлялись согласно техническим условиям и стандартам;
• степень готовности установок соответствует инструкции по эксплуатации от производителя;
• все отступления от проекта зафиксированы документально в книге авторского надзора либо другим актом, согласованы и отвечают требованиям СНиП;
• все выявленные дефекты к моменту запуска устранены, о чем свидетельствуют приложенные акты приемки.

Если предпусковые испытания выявили несоответствие фактических данных с проектными, то после обнаружения причин необходима регулировка устройств. Устранением занимается подрядная организация, монтирующая вентиляцию.

Допустимыми являются следующие несоответствия.

• Отклонение на 10% как в плюс, так и в минус, показателей объема воздуха, который проходит через головные общеобменные участки вентиляционной установки.
• Отклонение объема воздушного потока, проходящего через раздаточные или приемные блоки, в промежутке от -20% до +20%.
• Отклонение показателей объема воздуха ±10%, поступающих в здания особого назначения. К ним относятся медицинские учреждения, в частности, операционные, музеи, диспетчерские и другие помещения, в которых необходим точный режим воздуха.

В следующем видео вас ждет монтаж вентиляции на кухне.

установка вентиляционных систем на крепежи, схемы проектирования вытяжки своими урками

Очень редко люди, живущие в домах, задумываются о наличии грамотно установленной системы вентиляции. А ведь от нее зависит не только комфортное времяпрепровождение в помещении, но и здоровье домочадцев. Запотевшие окна, темные пятна в углах и на стенах должны стать сигналом того, что вентиляционная система установлена неправильно либо ее нет совсем. Это грозит жильцам постоянным недомоганием, слабостью, в худшем случае приобретением хронических заболеваний дыхательной системы.

Специалисты советуют при обнаружении явных признаков, указывающих на отсутствие вентиляции, срочно заняться ее установкой.

Основные правила монтажа

Для комфортного самочувствия отечественным законодательством разработаны определенные нормы, устанавливающие поступление необходимого воздушного потока.

Если грамотно использовать разработанные стандарты и правила, то сделать вентиляцию получится грамотно. Эти же стандарты помогут определить оптимальный воздухообмен для жилых помещений в летний период и холодное время года, когда в доме работает система отопления.

Государственные стандарты

Все правила сведены в государственные стандарты – ГОСТ, санитарные правила и нормы – СанПиН, своды правил – СП.

В указанных нормативных актах приводятся расчеты притока воздуха в различные типы помещений, которые зависят от разных факторов. Они регламентируют необходимые параметры воздухообмена и здорового микроклимата, а также устанавливают нормы установки вентиляционного оборудования и его функционирования. Например, согласно ГОСТам, в среднем на один квадратный метр закрытого помещения должно приходиться до трех кубических метров свежего воздуха. Кроме того, на одного взрослого жильца предусмотрено до 30 кубометров в час. В них же указано, что для газифицированных кухонных помещений норма выше, чем для кухонь с электроплитами, – 90 кубометров в час против 60 кубометров. При этом для ванных комнат достаточно 25 куб. м/ч, а санузлов – до 50.

Кроме отечественных стандартов, существуют нормативные документы зарубежного сообщества инженеров Ashare. Если для обустройства собственного коттеджа планируется использовать вентиляционные системы американского производства, то следует ознакомиться именно с ними. В частности, в Ashare 62.1 определены минимально допустимые коэффициенты и параметры для вентиляции, а в Ashare 55 приведены необходимые условия по микроклимату и тепловому комфорту зданий.

Чтобы организовать оптимальный комплекс воздухообмена в помещении, следует опираться на стандарты, соблюдать баланс воздуха, придерживаться технического задания и следовать указаниям, которые даны в нем специалистами.

Первоначальный этап проектирования вентиляционных коммуникаций заключается в разработке технического задания, в котором обязательно указываются требования по обмену воздушных потоков в каждом помещении здания. Составление подобного документа требует определенных знаний, поэтому если нет уверенности в самостоятельной разработке, лучше пригласить специалистов.

Основные шаги по разработке.

• Определение нормативов по количеству поступаемого воздуха в каждое помещение. Этот параметр необходим для расчета габаритов и сечений воздуховодов, а также для проработки схемы их разветвлений. В дальнейшем с использованием расчетных данных первого этапа выбирают оптимальное решение для расположения вентиляционных каналов.
• Выбор метода подачи воздушных потоков. После анализа технических условий помещений, требований техники безопасности и желаний заказчика выбирают наиболее рациональный вариант. Он может быть естественный, принудительный или смешанный.
• Расчет распределения потоков внутри вентиляционного комплекса. На этом этапе рассчитывают необходимые мощности вентиляторов, объем воздуха, который должен пройти через определенную секцию, и потери каждого блока.
• Вычисление шумовых характеристик и расчет давления звука, которое оказывают воздушные потоки при движении по воздуховодам. Согласно СНиП, шум не должен превышать показатель 70 дБ.
• Завершающий этап – подготовка чертежей с полной детализацией и спецификой каждого узла системы.

На основе разработанного задания выбирается схема системы вентиляции. Необходимо согласовать и утвердить ее до внутренних отделочных работ здания, поскольку при ее внедрении потребуются дополнительные монтажные работы по бурению различных отверстий и каналов. Следует помнить, что некоторые технические помещения требуют установки отдельного вентиляционного цикла. Например, котельная и бойлерная – по требованиям пожарной безопасности, гараж – по техническим требованиям. Методы решения могут быть разные, однако они должны соответствовать техзаданию, обеспечивать простоту монтажа и дальнейшей эксплуатации, то есть придерживаться следующих критериев.

• Количество узлов в системе должно стремиться к минимуму, поскольку чем меньше деталей, тем реже они ломаются.
• Сервисное обслуживание следует организовать таким образом, чтобы оно стало доступным для обычных пользователей – жильцов.
• Если регулировка воздухообмена и настройка микроклимата будут понятны неспециалистам, то это существенно повышает рейтинг оборудования в глазах покупателя, так как снижает затраты на его обслуживание.
• Вентиляционная система должна иметь резервные узлы, которые заменят основные при их поломке и во время техобслуживания.
• Не последним фактором является эргономика: комплекс необходимо грамотно вписать в интерьер дома.

Кстати, проект должен включать и экономические расчеты, которые учтут все затраты, начиная с разработки техзадания и заканчивая регулярным обслуживанием при дальнейшей эксплуатации.

Государственный контроль

Строительство любого здания или сооружения, а также его обустройство инженерными коммуникационными системами происходят согласно СНиП. Этот документ представляет собой свод правил, которые необходимо учитывать на каждом этапе строительного процесса, начиная от разработки технического проекта и заканчивая отделкой. По сути, «Строительные нормы и правила» – инструкция по строительству, нормативная база в областях техники, права и экономики.

При выборе подрядной организации, которая будет устанавливать вентиляционную систему, необходимо обращаться к проверенным контрагентам, чтобы избежать проблем в будущем. Для того чтобы упростить заказчикам жизнь, на территории Российской Федерации созданы саморегулирующие организации (СРО) для строительной отрасли СРОС, которые выдают допуск-подряд на строительство. Ростехнадзор осуществляет их контроль на государственном уровне.

Предприятия, желающие работать в этой сфере, обязаны получить лицензию, которая является допуском, для чего необходимо попасть в государственный реестр СРОС.

Основные правила монтажа

Монтажные работы можно выполнить самостоятельно либо с привлечением подрядных организаций, но в любом случае начинать нужно с согласования проекта и составления списка необходимых манипуляций. На подготовительном этапе осуществляется выбор подрядчика, который должен согласовать и утвердить разработанное техническое задание. Далее совместно с заказчиком составляется график работ, где подробно описываются сроки, поставки комплектующих и расходных материалов, тип оборудования и его установка.

Перед началом работ следует проверить соблюдение следующих факторов:

• что техническое задание разработано;
• проект утвержден и согласован с подрядчиком, состоящим в государственном реестре СРОС;
• все основные и межкомнатные стены, межэтажные перекрытия установлены;
• готовность площадок для установки внутреннего и наружного вентиляционного оборудования обеспечена;
• установлена гидроизоляция, если схемой предусмотрены мокрые фильтры;
• выполнены все воздушные отверстия и каналы, заложенные в проекте;
• присутствует основная вентиляционная шахта для естественной циркуляции воздуха;
• в наличии опоры для крышных вентиляторов, предусмотренных в схеме;
• стены воздуховодов покрыты штукатуркой.

Если при проверке чего-то не оказалось, то это все фиксируется документально, как и все изменения, вносимые по ходу выполнения работ.

К основным правилам монтажа вентиляционных систем относятся следующие требования:

• продольные швы должны располагаться вверх;
• крепления на болтах необходимо затягивать до максимального предела;
• вентиляционные блоки устанавливаются на подготовленные крепления исключительно после монтажа;
• крепеж должен учитывать массу самого воздуховода, чтобы она не передавалась механизмам;
• крепежные элементы обязаны иметь виброизоляцию;
• жесткие опоры предусмотрены для радиальных вентиляторов, с креплением анкерными болтами;
• фильтры натягиваются ровно, исключая провисание;
• электромоторы следует максимально точно подгонять к вентиляторам;
• вращение крыльев должно быть свободным;
• вентиляционные отверстия закрываются специальными решетками, размеры ячеек которых не должен превышать 7 см;
• при устройстве вентиляционной системы количество изгибов необходимо минимизировать.

Основные этапы монтажа вентиляционных воздуховодов следующие:

• отметка мест, в которых будут устанавливаться крепежи;
• сборка крепежных элементов;
• поставка воздуховодов и комплектующих к ним;
• сборка отдельных вентиляционных секций;
• монтаж собранных блоков в одну систему, крепление их в установленных местах.

Как правило, в жилых помещениях и сооружениях общественного назначения вентиляцию прячут за отделкой, но в производственных цехах ее оставляют открытой, чтобы облегчить к ней доступ.

Схемы установки

Выбор систем вентиляции зависит от нескольких параметров, в том числе от строительных материалов стен и перекрытий здания, площади помещения. Немаловажным фактором является степень чистоты наружного воздуха, при высоких показателях загрязненности нет резона закачивать его в дом. Одним из критериев, влияющих на выбор, являются затраты. Проект вентиляции должен учитывать финансовые возможности жильцов, но не противоречить здравому смыслу, иначе, сэкономив на мелочах, можно получить большие проблемы в будущем.

По принципу работы можно выделить три типа вентиляции:

• естественная;
• принудительная;
• приточно-вытяжная или смешанная.

Перед тем как устанавливать в собственном доме одну из них, следует ознакомиться со всеми достоинствами, недостатками и спецификой монтажных работ.

Естественная

Данный вид вентиляции работает автономно за счет перепадов температуры и давления. Чаще всего используется в многоквартирных домах, где вдоль всего здания установлены вентиляционные шахты. В каждом помещении в санузлах и кухне оборудованы специальные каналы, которые выводят отработанный воздух наружу. В качестве приточных отверстий раньше предполагались форточки, поэтому часто мы слышим о том, что помещение необходимо проветривать. Также воздух проникает через щели в деревянных рамах. К сожалению, сегодня чаще устанавливают пластиковые оконные блоки, чем нарушают естественную циркуляцию воздушных потоков. В этом случае нужно предусмотреть дополнительную приточную вентиляцию либо чаще открывать окна.

К плюсам подобного типа систем можно отнести автономную работу, низкую себестоимость установки и дальнейшего обслуживания, обеспечение движения естественных воздушных потоков, более пригодных для нормальной человеческой жизни.

Среди недостатков следует выделить зависимость системы от погодных условий. Поскольку для функционирования вентиляции необходима разность температур, то в жаркую погоду воздушные потоки почти не движутся. Кроме того, во время сильных ветров возникает эффект обратной тяги, но это явление кратковременное.

Принудительная

Работа системы осуществляется за счет специальных электрических вентиляторов, которые вытягивают отработанный воздух и испарения наружу через вентиляционные каналы.

Принудительная вентиляция чаще устанавливается в помещениях с массовым скоплением людей: производственных площадках, торговых центрах, спортзалах, аэропортах и вокзалах, учебных помещениях и институтских аудиториях.

Достоинства подобного типа конструкций в том, что они совершенно не зависят от погоды за окном, очищение воздуха в помещении обусловлено системой фильтров, кроме того, можно менять температуру воздушного потока.

В качестве недостатков специалисты выделяют следующие факторы.

• Высокая цена на каждом этапе работы, начиная от стоимости самого оборудования и заканчивая монтажом и обслуживанием.
• Поскольку детали системы чистить постоянно невозможно, а при работе на них оседает большое количество пыли и грязи, они зачастую сами являются рассадниками грибков и бактерий. Вследствие чего возможны заболевания дыхательных путей у жильцов: астма или аллергия. На сегодняшний день разработаны специальные обеззараживающие комплексы для принудительно вентиляции, они ее удорожают, но эффект на самом деле незначительный.

Смешанная

В данном случае в движении воздушных потоков задействованы естественная и принудительная составляющие. Через одни отверстия воздух заходит в дом за счет разницы давлений, через другие каналы выводится с помощью вентиляторов.

Примеры

Принципиальная схема для установки в загородных домах и на даче – вентиляция с естественной циркуляцией воздуха. Она подходит для кирпичных и деревянных зданий, а также сооружений из керамзитобетона. Как правило, проектирование именно такой схемы превалирует при строительстве многоквартирных домов. Если вы приобрели квартиру в «хрущевке», то ориентируйтесь на то, что там будет естественная вентиляция.

Естественный воздухообмен основан на явлении разности давлений воздушного столба. Вентиляционная система проста в установке и эксплуатации, не зависит от наличия электричества, не требует монтажа дорогостоящего оборудования. Однако система зависит от погодных условий, в частности, ветра, и температурных показателей, поскольку для естественной циркуляции необходимо, чтобы температура в помещении была выше, чем снаружи. В противном случае движение воздуха прекращается.

В век развивающихся технологий многие используют принудительную вентиляцию. Она может быть частично автоматизированной, когда оборудование используется только для нагнетания воздуха внутрь здания, или, наоборот, выведение испарений наружу, либо полностью механизированной, которая предполагает использование вентиляторов на обоих этапах.

Сейчас люди в своем стремлении отгородиться от сквозняков устанавливают пластиковые оконные блоки, которые перекрывают все естественные потоки, герметизируя комнату почти на 100 процентов. В результате нарушается баланс движения воздуха по квартире.

Поскольку вентиляционная шахта на кухне обычно имеет больший диаметр, то все потоки устремляются к ней. В ветреную погоду этот мощный канал может «опрокинуть» более мелкий в санузле, образуя обратную тягу, то есть из туалета начнет дуть холодный ветер. В этом случае необходима грамотная установка принудительной приточной вентиляции.

На застекленном балконе или благоустроенной лоджии также необходима вентиляционная система. Существует несколько вариантов ее обустройства. В первую очередь – естественная за счет открывания окон, но в холодный период это не всегда удобно. Некоторые фирмы по производству окон встраивают в них вентиляционные отверстия, с помощью которых осуществляется микропроветривание. Чаще хозяева устанавливают вытяжку, которая обеспечивает вывод конденсата.

Приточно-вытяжная схема необходима для устройства вентиляции в комнате без окон, например, кладовки. В частности, многие технические помещения в целях безопасности требуют оборудовать принудительной системой (гаражи, котельные, бойлерные, склады).

Вентиляционный комплекс в случае смешанной схемы представляет собой систему труб, одни из которых втягивают воздух снаружи, другие выводят отработанный за пределы здания. Приток обеспечивается конвектором, который дополнительно нагревает, фильтрует и обеззараживает ультрафиолетом поток с улицы. Для того чтобы в холодный период загоняемый воздух не выгонял тепло из помещения, разработали специальный теплообменник – рекуператор, который призван использовать температуру выходящего потока для нагревания входящего.

Монтирование вентиляционного оборудования

Монтаж и установка вентиляционного оборудования осуществляются после выполнения всех отделочных работ, кроме чистовой отделки. Этот этап подразумевает крепеж механизмов, набор которых бывает разным, но алгоритм действий одинаков для всех.

Элементы необходимо установить в следующем порядке, начиная от входа воздуха во внутрь вентиляционного канала.

• Система очистительных фильтров.
• Калорифер, который в холодные периоды подогревает воздух. В более дорогих моделях он снабжен дистанционным управлением.
• Вентилятор.
• Рекуператор.
• Система кондиционирования для охлаждения воздушного потока в жаркий период времени. Как правило, этот блок должен стоять последним перед выходным отверстием.

Если бытовой вентиляционный канал проходит через неотапливаемую крышу, то трубы необходимо теплоизолировать. Если вентиляция подразумевает не только приточную схему, но и принудительный отток воздуха, то следующий этап – монтаж вытяжного вентилятора. В заключение осуществляют прокладку электросетей, подведение электричества к механизмам и их заземление. Если вентиляционный комплекс состоит из нескольких секций, то необходимо собирать каждую сеть отдельно и проводить предпусковые испытания каждого блока.

При установке элементов оборудования при приточно-вытяжной схеме необходимо учитывать некоторые тонкости и придерживаться определенной последовательности выполняемых действий.

Приточная

Схемы монтажа могут изменяться, что обусловлено комплектацией вентиляционного комплекса.

Стандартный вариант установки подразумевает несколько этапов.

• Выбор и наметка мест для вентиляционных отверстий.
• Бурение намеченных входов и выходов с небольшим уклоном в сторону улицы, чтобы обеспечить стекание конденсата. Диаметр не должен быть меньше 12-13 см.
• Труба воздуховода отрезается с учетом необходимых размеров.
• Установка вентиляционного канала и выходных клапанов.
• Устранение щелей между трубой и стенами с помощью монтажной пены.
• Крепеж всей установки к стене или потолку.
• Установка фильтра в приточный воздуховод.
• Крепление калорифера и его подключение.
• Монтаж защитных решеток на выходные отверстия.
• Подведение электропитания.

Наиболее простой вариант приточной вентиляции – стеновой клапан. Он представляет собой пластиковую трубу, внутри которой последовательно располагаются внешний воздушный распределитель, фильтр, шумо- и термоизоляция, регулятор, распределитель внутренний. Установку подобного устройства эффективнее проводить между подоконником и радиатором. Для этого в стене штробят канал сечением 5-6 см, в который вставляется тело клапана – труба. Затем снаружи крепится внешний распределитель, а изнутри внутренний.

Специалисты предупреждают, что устройство необходимо чистить не реже одного раза в полгода.

Вытяжка своими руками

Иногда естественной вентиляции не хватает, тогда специалисты предлагают установить дополнительную вытяжную систему, чтобы усилить отток использованного воздуха. Как правило, их устанавливают на кухне над плитой и в ванной комнате. Следует понимать, что все приборы в принудительной схеме работают от электричества. Однако обычный маломощный вентилятор можно запитать даже от регулятора лампочки в санузле.

Естественная вентиляция в квартире ориентирована на выход воздуха в единую шахту. Для того чтобы потоки из ванны и туалета не перекрывали друг друга, вентиляторы снабжают обратным клапаном. В результате воздух проникает сквозь него, но обратно выйти уже не может. Небольшие модели крепятся с помощью обычных шурупов, дюбелей или с помощью крепежных элементов, приложенных к модели производителем. Если нет навыков монтажа подобных изделий, то рекомендуется следовать инструкции, которая присутствует в комплектации любого изделия.

При выборе вытяжного механизма специалисты советуют обращать особое внимание на наличие влагоизоляции и предупреждают, что бесшумные модификации обычно дороже в эксплуатации, поскольку тратят больше электроэнергии. Также по оценкам экспертов нелишне заметить, что модели в полиизопропиленовом или акриловом корпусе долговечнее.

Организация притока воздуха и размещение воздуховодов

Приток свежего воздуха в помещение жизненно необходим для находящихся в нем людей.

Наипростейший способ организовать его – открывать окна, но делать это в холодное время года не представляется возможным. Поэтому существуют другие технические методы, которые зависят от последующего распределения воздушного потока: по системе или отдельно для каждого помещения.

Покомнатная приточная вентиляция – организация поступления свежего воздуха, как правило, реализуется в одном из вариантов.

Монтаж приточного канала в оконном блоке

Некоторые производители уже начали самостоятельно включать приточную вентиляцию в оконные блоки или продавать врезные конструкции отдельно. Но это можно сделать и своими руками.

Для этого необходимо следовать инструкции.

• При открытой раме в нижней ее части найти внешний уплотнитель и вырезать кусок длиной не более 5 см. Удаленный отрезок не стоит выбрасывать, поскольку его в любой момент можно вернуть на место.
• Сверху оконной коробки необходимо проделать то же самое с внутренним уплотнителем.

Принцип действия такой вентиляции заключается в следующем: воздух заходит через щель снизу, проходит внутри по оконной раме, нагреваясь при этом, выходит через верхнее отверстие в комнату.

Все решения имеют главный недостаток – в морозы входное отверстие покрывается льдом и перестает функционировать. Поэтому лучше использовать такие устройства в южных областях, где не бывает больших перепадов температуры.

Установка стенового приточного клапана

Принцип установки простейшего стенового клапана уже был рассмотрен выше. Следует отметить, что его устройство более эффективно, чем вентиляция через оконные блоки. В него можно встроить калорифер для обогревания холодного воздушного потока и фильтр для очистки. К тому же он более компактный по сравнению с целой вентиляционной системой, поэтому его установка безболезненна для интерьера и доступна финансово.

Следует отметить недостатки приточного клапана.

• Монтажные работы связаны с бурением стен, в некоторых случаях это возможно только при наличии специальных инструментов.
• При высверливании канала образуется много мелкой пыли, опасной для людей с болезнями дыхательных органов и аллергиков.
• Отверстие в бревне или камне необходимо утеплить. Качество теплоизоляции можно проверить только при наступлении холодов. При выявлении брака трудно будет что-то исправить.
• Установка наружного распределителя и защитной решетки возможна только с улицы, что вызовет трудности для жителей верхних этажей.
• Если возникнет желание снабдить приточный клапан дополнительными устройствами для нагревания, очистки или увлажнения воздуха, то придется обеспечить им электропитание.

Вентиляция с распределением воздушного потока по разветвленной сети воздухопроводов

Чаще всего подобный способ используют для оборудования больших помещений или частных коттеджей, в которых установлен отопительный котел. Дело в том, что он забирает большое количество воздуха из окружающей среды, поэтому естественной циркуляции не хватит, а точечные клапаны не справятся. Способы размещения оборудования приточной вентиляции варьируются в зависимости от комплектации и пожеланий жильцов. Самый простой – при входе или в коридоре, поскольку именно эти помещения сообщаются со всеми другими.

Перед монтажом следует осуществить все необходимые расчеты по воздухообмену, чтобы установить, какой объем нужен для каждой комнаты. Воздуховод обязательно снабжают очистительными фильтрами, калорифер, увлажнитель и другие приспособления добавляются по желанию заказчика и исходя из его финансовых возможностей. Специалисты обращают внимание на утепление трубы, если она проходит по неотапливаемым помещениям. Коробы воздуховодов могут быть выполнены из стали, пластика или гофрированного алюминия. Для изоляции соединений следует использовать различные герметики или изоленту. Производители предлагают большой ассортимент размеров и форм отдельных элементов воздуховодов, поэтому не составит труда состыковать коробы любых сечений.

Для монтажа труб к потолочным перекрытиям используют различные подвесы, для стен – специальные хомуты. Если предполагается, что элементы будут лежать на полках или шкафах, то их фиксируют с помощью любых держателей. В качестве шумо- и виброизоляции иногда используют поролон или пенопласт.

Нюансы устройства

Любая вентиляция предполагает приток и отток воздуха, его движение и обмен внутри помещения. Вывод отработанного воздуха из помещения организуется путем монтажа специальных отверстий в крыше или стенах с выходом на улицу. В силу своего характера их следует делать при постройке здания до чистовой отделки стен. Короб воздуховодов обычно жесткий, переходы между элементами и повороты чаще изготавливают в виде гофрированной трубы из алюминия. Всю конструкцию прячут под финальной отделкой дома, оставляя только отверстия, закрытые защитными решетками. На производстве вентиляционный комплекс оставляют открытым на случай непредвиденных поломок или технического обслуживания отдельных элементов.

Вытяжка в квартире многоэтажного дома обычно уже сделана, при необходимости можно внести корректировки в виде дополнительных вентиляторов в ванной комнате или на кухне. Что касается вытяжной вентиляции в частном доме или на производстве, то тут приходится действовать «с нуля», что подразумевает монтаж воздуховодов и вывод вытяжки через крышу. В данном случае понадобится утепление той части воздуховода, которая будет проходить через помещения, где нет отопления. Это предотвратит образование конденсата, соответственно, убережет трубы от сырости.

Если предполагается сделать вентиляционный выход на крыше, то необходимо предусмотреть его тепло- и гидрозащиту, а также установку дефлектора, который увеличит тягу и послужит защитой от осадков.

Предпусковые испытания

После сборки всего вентиляционного комплекса, подключения всех элементов проверяют его работоспособность.

Предпусковые испытания на максимальной мощности необходимы, чтобы убедиться в следующем:

• все системы работают правильно;
• проектная производительность достигнута;
• воздухообмен осуществляется по плановым расчетным нормам, то есть выполняются условия распределения воздуха по отдельным помещениям;
• дымоудаление эффективно;
• вибрации нет;
• крепление к стене и потолку изъянов не выявило;
• электрические цепи не искрят, не нагреваются, не замыкают.
• Нагревательные элементы изменяют температуру равномерно.

В соответствии с правилами СНиП, пробный запуск и регулировка оборудования осуществляются для подтверждения проектных показателей системы. Обычно предпусковые испытания вентиляционной системы проводят перед ее промышленной эксплуатацией. Иногда такие запуски осуществляют после окончания монтажных работ отдельных блоков или циклов. Результаты промежуточных проверок обязательно заносятся в акты, которые по окончании войдут в пакет документов вентиляционной системы.

Перед пробным запуском специалисты должны проверить техническую документацию на предмет выполнения следующих критериев:

• оборудование, установленное фактически, совпадает с заявленным в проекте;
• монтажные работы осуществлялись согласно техническим условиям и стандартам;
• степень готовности установок соответствует инструкции по эксплуатации от производителя;
• все отступления от проекта зафиксированы документально в книге авторского надзора либо другим актом, согласованы и отвечают требованиям СНиП;
• все выявленные дефекты к моменту запуска устранены, о чем свидетельствуют приложенные акты приемки.

Если предпусковые испытания выявили несоответствие фактических данных с проектными, то после обнаружения причин необходима регулировка устройств. Устранением занимается подрядная организация, монтирующая вентиляцию.

Допустимыми являются следующие несоответствия.

• Отклонение на 10% как в плюс, так и в минус, показателей объема воздуха, который проходит через головные общеобменные участки вентиляционной установки.
• Отклонение объема воздушного потока, проходящего через раздаточные или приемные блоки, в промежутке от -20% до +20%.
• Отклонение показателей объема воздуха ±10%, поступающих в здания особого назначения. К ним относятся медицинские учреждения, в частности, операционные, музеи, диспетчерские и другие помещения, в которых необходим точный режим воздуха.

В следующем видео вас ждет монтаж вентиляции на кухне.

Монтаж систем вентиляции: правила организации и проектирования

Качественный воздухообмен необходим для любого жилого или хозяйственного объекта. Для этого нужно выполнить расчет его параметров и составить схему прохождения потоков воздуха по помещению. В зависимости от сложности работ, монтаж систем вентиляции можно сделать самостоятельно или заказать их выполнение.

Мы расскажем, как проектируют системы вентилирования, перечислим, на какие нормативные документы следует опираться. Из предложенной нами статьи вы узнаете, как выбрать наиболее подходящую схему. Наши рекомендации помогут и тем, кто решил всю работу сделать собственными руками, и тем, кто будет контролировать строителей.

Содержание статьи:

Нормы для определения параметров воздухообмена
